SZCZEGÓŁÓWA SPECYFIKACJA TECHNICZNA

Transkrypt

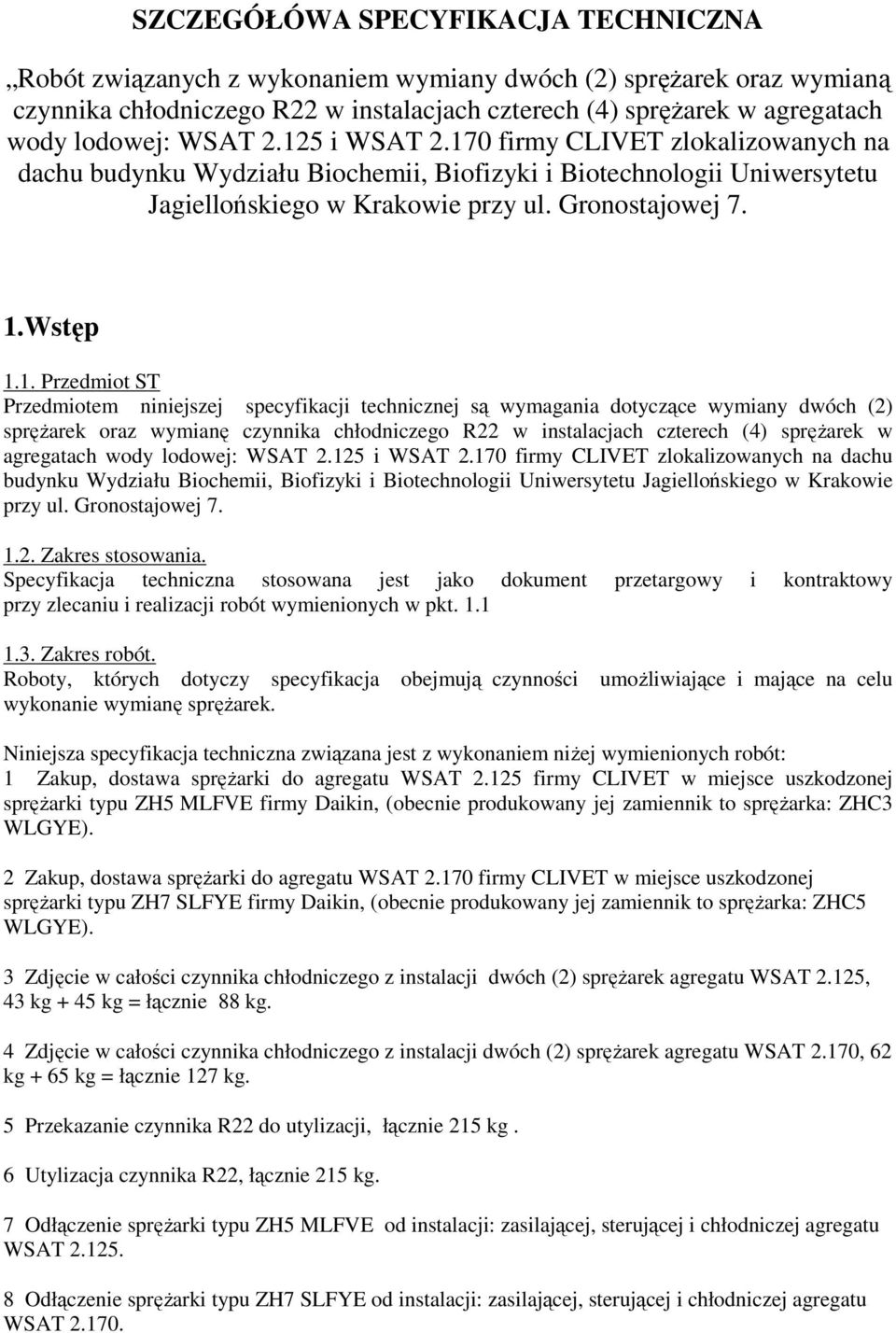

1 SZCZEGÓŁÓWA SPECYFIKACJA TECHNICZNA Robót związanych z wykonaniem wymiany dwóch (2) spręŝarek oraz wymianą czynnika chłodniczego R22 w instalacjach czterech (4) spręŝarek w agregatach wody lodowej: WSAT i WSAT firmy CLIVET zlokalizowanych na dachu budynku Wydziału Biochemii, Biofizyki i Biotechnologii Uniwersytetu Jagiellońskiego w Krakowie przy ul. Gronostajowej 7. 1.Wstęp 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wymiany dwóch (2) spręŝarek oraz wymianę czynnika chłodniczego R22 w instalacjach czterech (4) spręŝarek w agregatach wody lodowej: WSAT i WSAT firmy CLIVET zlokalizowanych na dachu budynku Wydziału Biochemii, Biofizyki i Biotechnologii Uniwersytetu Jagiellońskiego w Krakowie przy ul. Gronostajowej Zakres stosowania. Specyfikacja techniczna stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót. Roboty, których dotyczy specyfikacja obejmują czynności umoŝliwiające i mające na celu wykonanie wymianę spręŝarek. Niniejsza specyfikacja techniczna związana jest z wykonaniem niŝej wymienionych robót: 1 Zakup, dostawa spręŝarki do agregatu WSAT firmy CLIVET w miejsce uszkodzonej spręŝarki typu ZH5 MLFVE firmy Daikin, (obecnie produkowany jej zamiennik to spręŝarka: ZHC3 WLGYE). 2 Zakup, dostawa spręŝarki do agregatu WSAT firmy CLIVET w miejsce uszkodzonej spręŝarki typu ZH7 SLFYE firmy Daikin, (obecnie produkowany jej zamiennik to spręŝarka: ZHC5 WLGYE). 3 Zdjęcie w całości czynnika chłodniczego z instalacji dwóch (2) spręŝarek agregatu WSAT 2.125, 43 kg + 45 kg = łącznie 88 kg. 4 Zdjęcie w całości czynnika chłodniczego z instalacji dwóch (2) spręŝarek agregatu WSAT 2.170, 62 kg + 65 kg = łącznie 127 kg. 5 Przekazanie czynnika R22 do utylizacji, łącznie 215 kg. 6 Utylizacja czynnika R22, łącznie 215 kg. 7 Odłączenie spręŝarki typu ZH5 MLFVE od instalacji: zasilającej, sterującej i chłodniczej agregatu WSAT Odłączenie spręŝarki typu ZH7 SLFYE od instalacji: zasilającej, sterującej i chłodniczej agregatu WSAT

2 9 Przygotowanie z materiałów zleceniobiorcy dwóch (2) podestów pod demontowane spręŝarki obok agregatów: WSAT i WSAT w celu zabezpieczenia powierzchni dachu. 10 Wyjęcie spręŝarki ZH5 MLFVE, z komory agregatu, poza obrys agregatu WSAT na przygotowany podest. 11 Wyjęcie spręŝarki ZH7 SLFYE z komory agregatu, poza obrys agregatu WSAT na przygotowany podest. 12 Zdjęcie z dachu budynku, przy uŝyciu dźwigów, dwóch (2) zdemontowanych spręŝarek na poziom gruntu. 13 Transport z poziomu gruntu, na dach budynku, obok agregatów chłodniczych, na przygotowane podesty, przy uŝyciu dźwigu, dwóch (2) nowych spręŝarek (z pkt. 1.1 i 1.2) 14 Wsunięcie nowej spręŝarki z podestu do komory spręŝarki w agregacie WSAT Wsunięcie nowej spręŝarki z podestu do komory spręŝarki w agregacie WSAT DemontaŜ podestów z pkt Podłączenie nowej spręŝarki z pkt. 1.1 od instalacji: zasilającej, sterującej i chłodniczej agregatu WSAT Podłączenie nowej spręŝarki z pkt. 1.2 od instalacji: zasilającej, sterującej i chłodniczej agregatu WSAT Zakup, dostawa i wymiana, dwóch (2) zaworów rozpręŝnych, przystosowanych do nowego czynnika chłodniczego w obydwóch instalacjach spręŝarek w agregacie WSAT Zakup, dostawa i wymiana, dwóch (2) zaworów rozpręŝnych, przystosowanych do nowego czynnika chłodniczego w obydwóch instalacjach spręŝarek w agregacie WSAT Zakup, dostawa i wymiana w instalacjach obydwóch spręŝarek w agregacie WSAT 2.125: wkładów filtrów, odwadniaczy, wzierników, zaworów rozpręŝnych 22 Zakup, dostawa i wymiana w instalacjach obydwóch spręŝarek w agregacie WSAT 2.170: wkładów filtrów, odwadniaczy, wzierników, zaworów rozpręŝnych. 23 Zakup dostawa i wymiana oleju w eksploatowanej spręŝarce w agregacie WSAT 2.125, zgodnie z DTR, z uwzględnieniem nowego czynnika chłodniczego. 24 Zakup dostawa i wymiana oleju w eksploatowanej spręŝarce w agregacie WSAT 2.170, zgodnie z DTR, z uwzględnieniem nowego czynnika chłodniczego. 25 Przekazanie oleju z wymiany do utylizacji. 26 Utylizacja oleju z wymiany. 27 Zakup dostawa i napełnienie olejem nowej spręŝarki w agregacie WSAT 2.125, zgodnie z DTR, z uwzględnieniem nowego czynnika chłodniczego. 28 Zakup dostawa i napełnienie olejem nowej spręŝarki w agregacie WSAT 2.170, zgodnie z DTR, z uwzględnieniem nowego czynnika chłodniczego.

3 29 Wykonanie próŝni w instalacji czterech spręŝarek. 30 Zakup, dostawa i napełnienie układów chłodniczych czterech spręŝarek agregatów: WSAT i WSAT czynnikiem chłodniczym, nie będącym czynnikiem kontrolowanym (R407C lub R422A). 31 Uruchomienie i regulacja instalacji spręŝarek w agregacie chłodniczym WSAT Uruchomienie i regulacja instalacji spręŝarek w agregacie chłodniczym WSAT Ogólne wymagania Wykonawca jest odpowiedzialny za realizację robót zgodnie z dokumentacją techniczno-ruchową urządzeń, specyfikacją techniczną, poleceniami nadzoru autorskiego i inwestorskiego oraz zgodnie z art. 5,22, 23 i 28 ustawy Prawo budowlane, Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych. Tom II Instalacje sanitarne i przemysłowe Wydawnictwo Arkady, Warszawa 1988, Polskimi Normami, oraz innymi przepisami dotyczącymi przedmiotowej instalacji. Wszelkie prace wchodzące w zakres tego zlecenia nie mogą powodować obniŝenia wartości funkcjonalnych i uŝytkowych urządzeń i instalacji oraz nie mogą powodować zmniejszenia ich trwałości eksploatacyjnej. Wykonanie robót winno być zlecone wykonawcy z odpowiednimi uprawnieniami doświadczeniem w realizacji tego typu robót i gwarantuje właściwą jakość wykonania. Przed przystąpieniem do robót montaŝowych wykonawca robót winien uzgodnić z inspektorem szczegóły techniczne montaŝu agregatu tj. m.in. sposób transportu jednostki demontowanej i montowanej, podłączenia rur chłodniczych, trasę okablowania. Roboty montaŝowe naleŝy realizować zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych Tom II Instalacje Sanitarne i Przemysłowe oraz obowiązującymi przepisami i normami. 2. Materiały. Do wykonania prac mogą być stosowane wyroby producentów krajowych i zagranicznych. Wszystkie materiały uŝyte do wykonania instalacji muszą posiadać aktualne polskie aprobaty techniczne lub odpowiadać Polskim Normom. Wykonawca uzyska przed zastosowaniem wyrobu akceptację Inspektora Nadzoru. Odbiór techniczny materiałów powinien być dokonywany według wymagań i w sposób określony aktualnymi normami Rodzaje materiałów: - spręŝarki agregatu chłodniczego, - rury chłodnicze, - wkłady chłodnicze - wzierniki -odwadniacze - okablowanie elektryczne, - zawory odpowietrzające, - zawory bezpieczeństwa - manometry ciśnieniowe, - termometry, - filtry zanieczyszczeń 3. Sprzęt.

4 Roboty montaŝowe wykonywać przy uŝyciu elektronarzędzi sprawnych i dopuszczonych do eksploatacji, drabin montaŝowych atestowanych. Dźwig do transportu pionowego musi zapewniać jego sprawność zgodnie z dopuszczeniami technicznymi. 4. Transport. Transport spręŝarek naleŝy wykonać w opakowaniach fabrycznych. Pozostałe elementy - materiały transportować w sposób zabezpieczających przed ich uszkodzeniem. Transport obejmuje drogę pomiędzy magazynem dystrybutora a miejscem montaŝu. 5. Wykonywanie robót Wykonawca winien realizować roboty zgodnie z programem inwestora. 5.2.Roboty budowlane. MontaŜ przewodów i urządzenia chłodniczego winien być wykonany na przygotowanych podłoŝach jako rozwiązanie docelowe ( nie dopuszcza się stosowania rozwiązań prowizorycznych, tymczasowych). 5.3.Montaz urządzeń SpręŜarka agregatu i pozostałe materiały instalacyjne montować zgodnie z Dokumentacją Techniczno - Ruchową urządzenia. Zamontowania powinny przenosić obciąŝenia uŝytkowe urządzeń. Uruchomienie agregatu powinna przeprowadzić firma posiadająca autoryzację producenta zastosowanego urządzenia Utylizacja czynników UŜywane czynniki powinny mieć protokoły utylizacji wg. PN wystawione przez zakłady utylizacyjne: - freon R22 - glikol - olej silnikowy - popłuczyny po płukaniu instalacji autoryzowane 6. Kontrola jakości robót Badania jakości i poprawności robót. a). stanu kompletności spręŝarki wraz z modułem automatyki wyrób fabryczny (znaki fabrycznych zabezpieczeń). b). stan techniczny wizualny (uszkodzenia mechaniczne), c). rozruch, regulacja i pomiar wydajności działania spręŝarki, wyniki wpisać do protokołu. d). rurociągi chłodnicze powinny być poddane próbie szczelności na ciśnienie 4 bar Urządzenia. Typ spręŝarki winien być dostarczony zgodnie z zamówieniem. Posiadać dokumenty: DTR, kartę gwarancyjna, deklaracje zgodności wyrobu Instalacja elektryczna. Po zakończeniu montaŝu przewody elektryczne zasilające spręŝarkę naleŝy poddać badaniom stanu izolacji a urządzenia pomierzyć pod katem skuteczności ochrony przeciwporaŝeniowej. 7. Odbiór robót.

5 Wykonane roboty podlegają odbiorowi końcowemu ( nie przewiduje się odbiorów częściowych). Instalacja powinna być przeprowadzona do odbioru technicznego końcowego po spełnieniu następujących warunków: - zakończenie wszystkich robót montaŝowych przy instalacji, - wymagane jest sporządzenie dokumentacji powykonawczej obejmującej wprowadzone zmiany instalacji klimatyzacji WBIB. - przeszkolenie obsługi - posiadanie kompletu dokumentów do odbioru( DTR, protokoły badań, atesty). - oświadczenie kierownika robót. Podstawą do rozliczenia robót będzie Protokół bezusterkowego odbioru robót oraz sprawdzony i zatwierdzony przez Inwestora kosztorys powykonawczy. 8. Podstawa płatności. Roboty związane z wymianą spręŝarek agregatu chłodniczego i podłączeniem instalacji chłodniczej są jednym elementem płatniczym wraz z protokołem odbioru końcowego robót. Ustalenia płatności zostaną zapisane w umowie na wykonanie robót. 9. Przepisy związane. Przepisy ( z uwzględnieniem późniejszych zmian): - Ustawa z dnia 7 lipca 1994r Prawo Budowlane: - Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych. Tom II Instalacje sanitarne i przemysłowe. Arkady, Warszawa Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków Technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz U.Nr 75/02 poz.690 z dnia ) - Rozporządzenie Ministra Spraw Wewnętrznych dnia 3 listopada 1992 w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów. - Rozporządzenie Ministra Spraw Wewnętrznych dnia 22 kwietnia 1998 w sprawie wyrobów słuŝących do ochrony przeciwpoŝarowej, które mogą być wprowadzane do obrotu i stosowane wyłącznie na podstawie certyfikatu zgodności. - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dn r. w Sprawie wyrobów słuŝących do ochrony przeciwpoŝarowej, które mogą być wprowadzone do obrotu i stosowane wyłącznie na podstawie certyfikatu zgodności (Dz. U ). Opracował: Jolanta Borsa

6 Przedmiar robót WYMIANA DWÓCH SPRĘŻAREK ORAZ WYMIANA CZYNNIKA CHŁODNICZEGO R22 W INSTALACJACH CZTERECH SPRĘŻAREK W AGREGATACH WODY LODOWEJ WSAT I WSAT FIRMY CLIVET Data: Budowa: Kraków ul. Gronostajowa 7 Obiekt: Wydział Biochemii, Biofizyki i Biotechnologii UJ Zamawiający: Uniwersytet Jagielloński Kraków ul. Gołębia 24 Jednostka opracowująca kosztorys: mgr inz. Jolanta Borsa Sprawdzający:... Zamawiający: Wykonawca:......

7 Gronostajowa 7 Wymiana sprężarek i czynnika chłodniczego Zuzia (C) DataComp (lic ) strona nr: 2 Przedmiar robót Podstawa nakładu, opis pozycji Ilość Krot. Jedn. 1 ELEMENT 1.1 KNR 724/515/1 Analogia - Zdjęcie w całości czynnika chłodniczego z dwóch agregatów WSAT kpl 1.2 KNR 724/515/1 Analogia - Zdjęcie w całości czynnika chłodniczego z dwóch agregatów WSAT kpl 1.3 KNR 724/153/2 Analogia - demontaż, sciągnięcie z dachu-agregaty i sprężarki chłodnicze tłokowe, rotacyjne i śrubowe, dostarczane w całości o masie 100 kg 2 szt 1.4 KNR 724/153/2 Agregaty i sprężarki chłodnicze tłokowe, rotacyjne i śrubowe, dostarczane w całości do agregatu WSAT 2,125 i agregatu WSAT firmy CLIVET- montaz na dachu budynku 2 szt 1.5 Kalkulacja indywidualna Zakup i dostawa sprężarki do agregatu WSAT 2,125 firmy CLIVET 1 szt 1.6 Kalkulacja indywidualna Zakup i dostawa sprężarki do agregatu WSAT 2,170 firmy CLIVET 1 szt 1.7 KNR 401/419/1 Analogia -Wykonanie podestu na papowej powierzchni dachu 2 szt 1.8 KNR 401/419/1 Analogia - demontaz podestów 2 szt 1.9 KNR 401/519/3 Drobne naprawy pokrycia z papy, wstawienie łat do 1,00 m2 2 szt 1.10 KNRI 215/109/2 (1) Zawory rozprężne do agregatu WSAT szt 1.11 KNRI 215/109/2 (1) Zawory rozprężne do agregatu WSAT szt 1.12 Kalkulacja indywidualna Zakup, dostawa i wymiana w instalacjach obydwóch sprężarek w agregacie WSAT wkładów filtrów, odwadniaczy, wzierników 1 kpl 1.13 Kalkulacja indywidualna Zakup, dostawa i wymiana w instalacjach obydwóch sprężarek w agregacie WSAT wkładów filtrów, odwadniaczy, wzierników 1 kpl 1.14 Kalkulacja indywidualna Zakup, dostawa i wymiana oleju w eksploatowanej sprężarce w agregacie WSAT zgodnie z DTR, z uwzględnieniem nowego czynnika chłodniczego 1 kpl 1.15 Kalkulacja indywidualna Zakup, dostawa i wymiana oleju w eksploatowanejj sprężarce w agregacie WSAT zgodnie z DTR, z uwzględnieniem nowego czynnika chłodniczego 1 kpl 1.16 Kalkulacja indywidualna Zakup, dostawa i wymiana oleju w nowej sprężarce w agregacie WSAT zgodnie z DTR, z uwzględnieniem nowego czynnika chłodniczego 1 kpl 1.17 Kalkulacja indywidualna Zakup, dostawa i wymiana oleju w nowej sprężarce w agregacie WSAT zgodnie z DTR, z uwzględnieniem nowego czynnika chłodniczego 1 kpl 1.18 KNR 724/513/3 Przedmuchanie azotem urządzeń i instalacji chłodniczych freonowych, 4 kpl 1.19 KNR 724/514/3 Próba szczelności urządzeń i instalacji obiegu freonu i podobnych czynników, 4 kpl 1.20 KNR 724/515/3 Napełnienie urządzeń i instalacji obiegu freonu i podobnych czynników czynnikiem chłodniczym,(r407c lub R422A) 4 kpl 1.21 KNR 724/516/3 Uruchomienie i uzyskanie niskich temperatur, 4 kpl 1.22 Kalkulacja indywidualna Koszt rozruchu, prób, regulacji- sprężarek 4 kpl 1.23 Kalkulacja indywidualna Utylizacja zdemontowanych sprężarek szt.2 1 kpl 1.24 Kalkulacja indywidualna Utylizacja czynnika R22 łącznie 215kg 1 kpl 1.25 Kalkulacja indywidualna Utylizacja oleju z wymiany 1 kpl WYMIANA DWÓCH SPRĘŻAREK ORAZ WYMIANA CZYNNIKA CHŁODNICZEGO R22 W INSTALACJACH CZTERECH SPRĘŻAREK W AGREGATACH WODY LODOWEJ W...
