1 ALVA2 Przemysłowa lampa LED

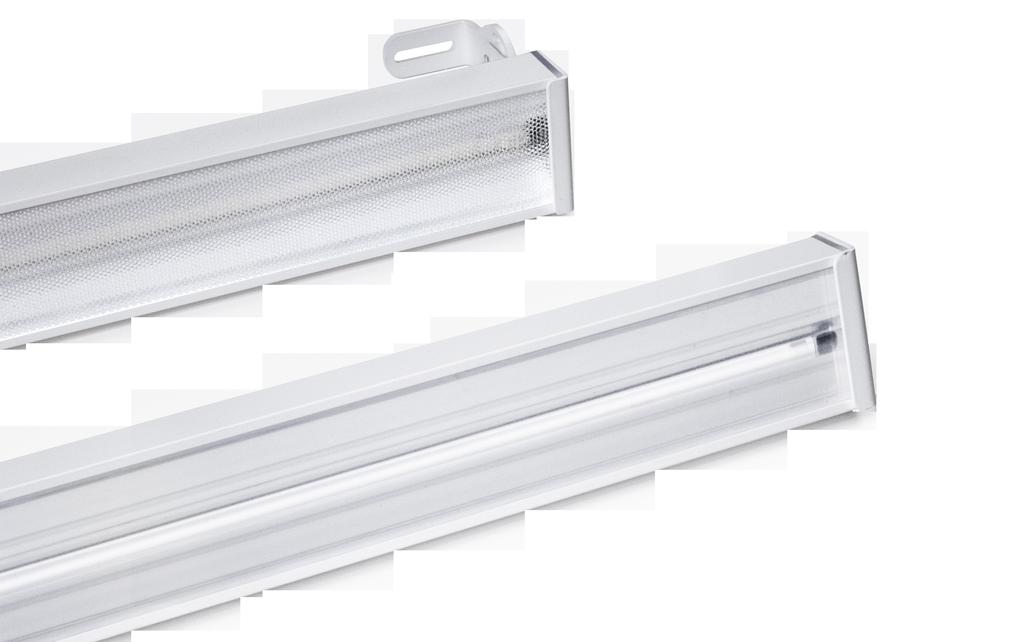

2 2 Prostota, uniwersalność, wysoka wydajność Przemysłowa oprawa ALVA2 to bardzo precyzyjny projekt. To połączenie trzech niezwykle pożądanych cech: prostoty konstrukcji, uniwersalności zastosowania oraz wyjątkowej trwałości w pracy. Lampa została zaprojektowana z myślą o każdym szczególe. Oferuje wiele możliwości instalacji, a także różnorodność w sposobie świecenia, dzięki zastosowaniu wydajnego oświetlenia LED. wysoka odporność na zabrudzenia dzięki specjalnej konstrukcji profili o trójkątnym przekroju kompaktowa konstrukcja bez wystających elementów ALVA2 to jednobelkowa oprawa o trójkątnym przekroju profilu. Taka konstrukcja chroni lampę przed zabrudzeniem (kurzem, wiórami) i pozwala na jej łatwe oraz szybkie czyszczenie. Ze względu na lekką konstrukcję nie obciąża sufitu, a zastosowanie regulowanego uchwytu pozwala zainstalować oprawę w dowolnym miejscu i skierować światło pod wybranym kątem. Bogaty wybór optyki pozwala na doskonałe oświetlenie zakładów produkcyjnych, magazynów, a także biur, indywidualnych miejsc pracy czy alejek. W połączeniu z przemyślaną konstrukcją oprawa będzie również działać w przemyśle spożywczym lub w innych miejscach, z wymogiem spełnienia standardów HACCP. Niezależnie od celu, ALVA2 będzie działać bardzo wydajnie. Przekazując znaczną ilość energii w światło (zamiast w ciepło) staje się lampą o bardzo długim czasie życia. lekka konstrukcja, nieobciążająca sufitu nowoczesny wygląd doskonałe dopasowanie do pracy w zakładach produkcji żywności, w których należy przestrzegać standardów HACCP, a także innych miejsc o wyższych wymaganiach dotyczących czystości Zastosowanie lamp ALVA2 magazyny magazyny wysokiego składowania hale produkcyjne biura indywidualne miejsca pracy przemysł spożywczy zabudowa publiczna alejki i uliczki

3 3 Certyfikaty CE RoHS IP65 EUR 1 1 Certyfikat wydawany na życzenie Klienta. Dla każdej faktury sprawa certyfikatu EUR1 jest rozpatrywana indywidualnie. trójkątny kształt belek zapobiega osadzaniu się pyłu IP 65 szczelna obudowa chroniąca przed kurzem i silnymi strumieniami wody lampa łatwa w czyszczeniu i konserwacji możliwość rozszerzenia funkcjonalności lampy o dodatkowe akcesoria bardzo długa żywotność lampy dzięki wydajnej przemianie energii w światło szybki zwrot z inwestycji

4 4 Zasilanie Parametry zasilacza EU EU/MX Zakres napięć dla prądu zmiennego VAC VAC Zakres napięć dla prądu stałego VDC VDC Zakres częstotliwości Hz Hz Klasa izolacji elektrycznej Klasa I Klasa I Współczynnik mocy 2 > 0,95 > 0,95 Lampa Parametry lampy Klasa szczelności Klasa wytrzymałości Materiał Wykończenie 3 Gwarancja 4 Temperatura pracy IP65 PC IK08 szkło hartowane - IK08 PMMA IK04 aluminium, poliwęglan, polimetakrylan metylu, szkło hartowane surowe aluminium, malowanie (RAL 9003), anodowanie (naturalny C-0) 5 lat, 8 lat na zamówienie C do +45 C 8 lat rozszerzona gwarancja 30/+45 C temperatura pracy Źródło światła Parametry źródła światła Rodzaj źródła światła LED Temperatura barwowa 5 4,000 K, 5,000 K (± 3%) Współczynnik oddawania barw > 80 Czas życia źródła światła 6 > 100,000 h > 100,000 h wydłużony czas życia diod LED 2 Dla napięcia zasilania 230 VAC. 3 Oprawę ALVA 2 można także pokryć farbami o różnym stopniu ochrony przed korozją oferta dostępna na zamówienie. 4 5 lat to okres gwarancji na standardowe oprawy ze sterownikami Helvar. Przy dłuższym okresie 8 lat gwarancji używane są sterowniki OSRAM - dostępne na życzenie. 5 Na specjalne zamówienie dostępne inne wartości. 6 Oprawy ALVA 2 zostały zaprojektowane i zoptymalizowane pod kątem uzyskiwania możliwie najdłuższych czasów życia źródła światła podczas pracy w warunkach przemysłowych. W celu poznania najbardziej aktualnych oszacowań czasów życia dla konkretnych opraw wykorzystywanych w konkretnych warunkach należy skontaktować się z przedstawicielem Lediko.

5 Fotometria Typy klosza i charakterystyka strumienia cd/klm cd/klm cd/klm A1 kąt 15 x B1 kąt x 1 D1 kąt 10 x 105 przeźroczysta cd/klm cd/klm cd/klm N1 kąt x 12 F1 kąt 10 x 105 G1 kąt 10 x pryzma 400 cd/klm P1 kąt x P2 kąt 25 x mrożona cd/klm D2 kąt 105 x 10

6 6 Akcesoria Hak montażowy (tylko dla wersji MX) Kod produktu 7400 Łańcuch mocujący Kod produktu 2277 Karabińczyk Kod produktu 6064 Uchwyt montażowy z regulacją kąta Kod produktu 6499 Uchwyt montażowy na szynę Kod produktu 7359 Pilot (tylko dla wersji z czujnikiem ruchu) Kod produktu 3662 Wymiary i waga Wymiary Rodzaj oprawy Waga (kg) A - Szerokość (mm) B - Wysokość (mm) EU B - Wysokość (mm) MX C - Długość (mm) S M L X B C A

7 7 Pakowanie Pakowanie (tylko dla wersji MX) Rodzaj oprawy Paczka W x H x L (mm) Waga paczki (kg) Maksymalna ilość na palecie S1 76 x 78 x 600 1, x 800 x 1950 M1 76 x 78 x , x 1200 x 1950 L1 76 x 78 x , x 1800 x 1950 X1 76 x 78 x , x 2400 x 1950 Sterowanie Sterowanie Typ sterowania Standardowe Na zamówienie DALI Napięciowe (1 10V) System radiowy Bluetooth Wbudowany czujnik ruchu 8 years extended warranty

8 8 Sposoby montażu Metoda 1: z uchwytem do szyny (dla EU) Metoda 2: z łańcuchami (dla EU) Metoda 3: uchwyt z regulacją kąta (dla EU) Metoda 4: z łańcuchami (dla MX)

9 9 Kodowanie Wersja oprawy LED Długość belki Ilość belek Typ modułu LED Min CRI Temperatura barwowa Symbol optyki Ilość optyki I Typ optyki II Ilość optyki II D1n1 (10x105 ) ALV2 S (< 600 mm) M (< 1200 mm) L (< 1800 mm) X (< 2400 mm) 1 SP TE OP 8 (Ra=80) 9 (Ra=90) 40 (4000 K) 50 (5000 K) A1n1 (15 x ) B1n1 (x1) N1n1 (x12) F1n1 (10x105 ) P1n1 (x) G1n1 (10x105 ) D2n1 (105 x10) P2n1 (25 x8) (brak innych układów optycznych) 000 (brak innych układów optycznych) Wykończenie Sposób zasilania oprawy Typ sterowania Moc [W] i typ zasilacza Opcje specjalne (na zamówienie) A (anodowane) P (malowane) 0 (surowe aluminium) 0 (zamontowane złącze ADELS) 1 (wyprowadzony kabel 1,5m - od boku) 2 (wyprowadzony kabel 1,5m - od góry) 3 (zamontowane złącze Wieland) 0 - brak V 2 - DALI 3 - Bluetooth 4 - czujka ruchu ON/OFF 5- włącznik dzwonkowy 035D (35W) (Mean Well) 080D (80W) (Mean Well) 035V (35W) (Mean Well) 080V (80W) (Mean Well) 042E (42 W) (Helvar) 080E (80 W) (Helvar) 110E (110 W) (Helvar) 150E (150 W) (Helvar) 150T (150 W) (Tridonic) 100T (100 W) (Tridonic) 150O (150 W) (Osram) 100O (100 W) (Osram) H - gorące warunki C - chłodnie P - zabezpieczenie termiczne R - powłoka antykorozyjna W - 8 lat gwarancji 0 - standard F - HACCP, przemysł spożywczy S - bez silikonu M - Meksyk Przykładowe kodowanie: ALV2-L1-TE840-D E-0 Optyki Korekcja strumienia świetlnego Typ optyki D1 A1 B1 D2 N1 F1 P1 P2 G1 Współczynnik korekcji 100% 85,0% 100% 96,9% 92,3% 91,7% 90,6% 90,6% 97,9% Strumień całkowity [typ optyki] = strumień całkowity x Współczynnik korekcji [typ optyki]

10 10 Lista modeli Standardowe temperatury otoczenia +5 C C Kod Moc całkowita (W) Strumień całkowity (lm) Wydajność (lm/w) Metoda sterowania DALI DIM MS BT ALV2-S1-SP8xx-xxxxxx-xxx-042E X ALV2-S1-TE8xx-xxxxxx-xxx-042E X ALV2-S1-TE8xx-xxxxxx-xxx-035V X ALV2-S1-TE8xx-xxxxxx-xxx-035D X ALV2-M1-SP8xx-xxxxxx-xxx-080E X ALV2-M1-TE8xx-xxxxxx-xxx-080E X ALV2-M1-TE8xx-xxxxxx-xxx-080V X ALV2-M1-TE8xx-xxxxxx-xxx-080D X ALV2-L1-SP8xx-xxxxxx-xxx-110E X ALV2-L1-TE8xx-xxxxxx-xxx-110E X ALV2-X1-SP8xx-xxxxxx-xxx-150E X ALV2-X1-TE8xx-xxxxxx-xxx-150E X Niskie temperatury otoczenia -C - +5 C Kod Moc całkowita (W) Strumień całkowity (lm) Wydajność (lm/w) Metoda sterowania DALI DIM 7 MS 8 BT ALV2-S1-SP8xx-xxxxxx-xxx-042E-C X ALV2-S1-TE8xx-xxxxxx-xxx-042E-C X ALV2-S1-TE8xx-xxxxxx-xxx-035V X ALV2-S1-TE8xx-xxxxxx-xxx-035D X ALV2-M1-SP8xx-xxxxxx-xxx-080E X ALV2-M1-TE8xx-xxxxxx-xxx-080E-C X ALV2-M1-TE8xx-xxxxxx-xxx-080V X ALV2-M1-TE8xx-xxxxxx-xxx-080D X ALV2-L1-SP8xx-xxxxxx-xxx-110E-C X ALV2-L1-TE8xx-xxxxxx-xxx-110E-C X ALV2-X1-SP8xx-xxxxxx-xxx-150O-C X ALV2-X1-TE8xx-xxxxxx-xxx-150O-C X 7 Zakres temperatur dla tej wersji to: -25 C - +5 C 8 Zakres temperatur dla tej wersji to: -2C - +5 C

11 11 Charakterystyki Strumień świetlny vs poziom ściemniania Strumień świetlny [lm] Poziom ściemniania 100% 95% 90% 85% 80% 75% 70% % 60% 10% S M L X Typ oprawy Wydajność vs poziom ściemniania 178 Typ modułu LED: TE840 z optyką D1 176 Strumień świetlny [lm] Poziom ściemniania 60% 65% 70% 75% 80% 85% 90% 95% 100% S M L X Typ oprawy
