Lediko oprawa XLENE XLENE. Przemysłowa oprawa oświetleniowa LED. Zastrzegamy sobie prawo zmian konstrukcyjnych w lampach.

Transkrypt

1 Lediko oprawa XLENE 1 XLENE Przemysłowa oprawa oświetleniowa LED

2 2 Lediko oprawa XLENE Zastosowanie opraw XLENE hale produkcyjne obiekty sportowe magazyny magazyny wysokiego składowania

3 Lediko oprawa XLENE 3 Praktyczne piękno 5 lat gwarancja Są sytuacje, w których oprócz pomysłowych rozwiązań technicznych, efektywności energetycznej, czy oszczędności, ważny jest jeszcze styl. Lofty, sale gimnastyczne, obiekty użyteczności publicznej, nowoczesne zakłady produkcyjne i inne miejsca często odwiedzane przez ludzi aż proszą się o to, by rozwiązania w nich stosowane były nie tylko użyteczne, ale i po prostu ładne. Nie od dziś wiadomo, że estetyka naszego otoczenia przekłada się na jakość naszego życia i komfort pracy. Z myślą o takich miejscach powstała oprawa XLENE oparta na technologii zastosowanej w linii opraw przemysłowych INLENE, ale dodatkowo zaprojektowana wspólnie z projektantem wzornictwa przemysłowego z wrocławskiej Akademii Sztuk Pięknych. Forma oprawy powstała z myślą o spełnianiu konkretnych zadań ma być funkcjonalna, efektywna i estetyczna. XLENE jest zaprojektowana od A do Z. Każda część została dokładnie przemyślana i wielokrotnie przetestowana, tak by dokładnie spełniła swoją rolę oraz współgrała z innymi elementami. Jest to odpowiednie i odpowiedzialne podejście, jeśli chodzi o projektowanie urządzeń przemysłowych. Umożliwiło nam ono zawarcie w estetycznej formie parametrów jeszcze lepszych od tych, jakie oferuje nasza bardzo wytrzymała oprawa przemysłowa INLENE. To świetny przykład na to, że łącząc w prawidłowy sposób wzornictwo z inżynierią można uzyskać uwydatnioną poprawę jakości i parametrów. Dzięki różnym usprawnieniom, obejmującym między innymi zmieniony kształt belek, udało nam się sprawić, że czterokrotne obniżenie zużycia energii na elementach konstrukcji XLENE praktycznie nie osadzają elektrycznej na obiekcie się pył i inne zanieczyszczenia. Ma to szczególne znaczenie w miejscach, w których produkowana jest żywność i utrzymanie opraw w czystości jest zwrot kosztów inwestycji nawet poniżej dwóch lat koniecznością. niskie koszty konserwacji i serwisowania możliwość połączenia z automatyką sterującą, m.in. z czujkami ruchu w magazynach i czujnikami natężenia oświetlenia pozwalającymi na regulację jasności opraw w strefach Lampy XLENE standardowo są malowane proszkowo na zawsze modne i klasyczne połączenie bieli i szarości. Wymagającym Klientom umożliwiamy zamówienie dowolnego wybarwienia lamp. Wszystko po to, by udostępnić Klientom produkt dopracowany zarówno pod kątem inżynierii jak i wyglądu. A czy może być coś doskonalszego niż praktyczne piękno? oprawa LED w pełni konfigurowalna według potrzeb klienta możliwość wymiany pojedynczych belek długi okres gwarancji oprawa zoptymalizowana wedle założeń HACCP (analizy zagrożeń i krytycznych punktów kontroli) < 2 lata czas potrzebny na pełny zwrot inwestycji 50 90% redukcja kosztów w porównaniu do klasycznego oświetlenia

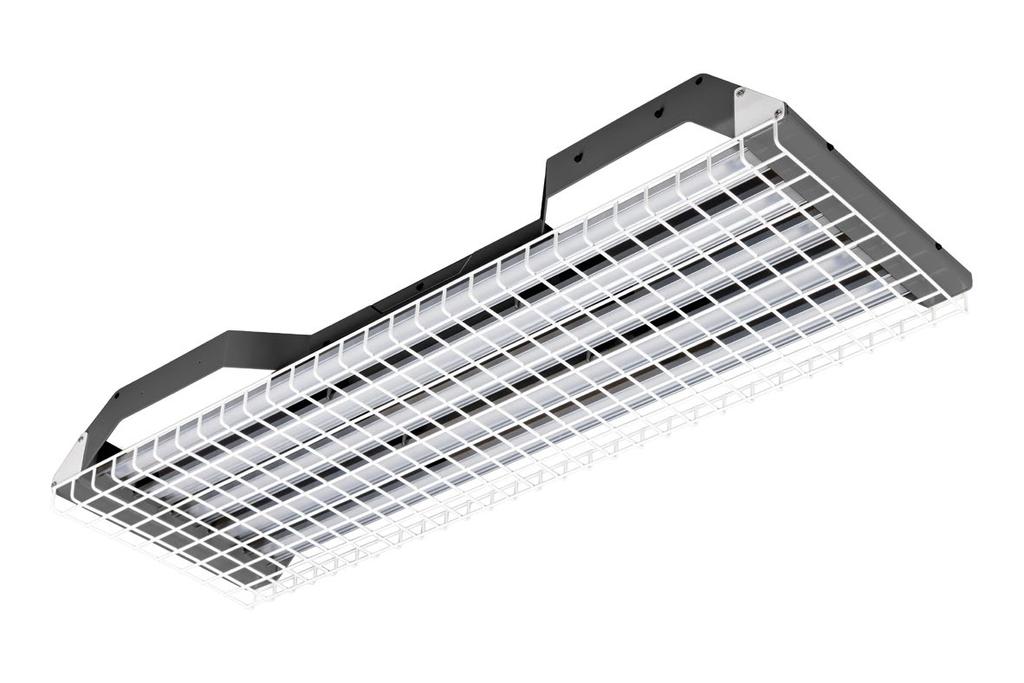

4 4 Lediko oprawa XLENE Konstrukcja Znane motto głosi, że rzeczy estetyczne muszą być jednocześnie dobrze zaprojektowane. Wysoką jakość można rozpoznać na pierwszy rzut oka właśnie dzięki estetyce produktu. Ta prosta zasada zdecydowanie sprawdza się w przypadku XLENE. Oprawa XLENE jest rozwinięciem naszego flagowego produktu, czyli oprawy INLENE, której obecna konstrukcja jest efektem zebranych z wielu lat doświadczeń i udoskonaleń. Dzięki temu pod pewnymi względami udało nam się uczynić XLENE jeszcze lepszą! możliwość zamontowania kratki ochronnej Trójkątny przekrój belek sprawia, że na ich gładkiej powierzchni odkłada się minimalna ilość zanieczyszczeń, a samo czyszczenie jest bardzo łatwe. To sprawia, że oprawy XLENE świetnie sprawdzają się w zakładach produkujących żywność w oparciu o normy HACCP, oraz innych miejscach o podwyższonych normach czystości. Wprowadziliśmy też możliwość wymiany belek. W przypadku jakiejś awarii, zamiast odsyłać do naprawy całą lampę, wystarczy wysłać jedną belkę. Taka konieczność nie zdarza się często, ale świadomość, że istnieje taka możliwość daje poczucie pełnej kontroli nad instalacją oświetleniową. Zajęliśmy się także poprawą systemu odprowadzania ciepła modyfikacja kształtu belek i nieznaczna korekta ich pozycji zaowocowała lepszym chłodzeniem lamp. Montaż możliwość wymiany pojedynczych modułów Jednocześnie zachowaliśmy to, co wyróżniało do tej pory nasze lampy: modułową budowę, by dopasowywać wielkość oprawy i parametry światła do warunków i wymogów Klienta oraz innowacyjną ideę konstrukcji opartą na odseparowanych od siebie belkach, pomiędzy którymi przepływa powietrze odbierające ciepło z modułów LED oraz z zasilacza. Mocowanie na prawie niewidzialnych linkach oraz bardzo szeroka paleta kolorów, jakimi można pomalować oprawę, dodatkowo zwiększa możliwości aranżacji wnętrza w oparciu o oprawy XLENE. 4 linki stalowe Oprawy XLENE to jakość, którą widać mm Wymiary (mm) oprawa skalowalna 282 mm 490 mm długość 1145 wysokość 120 szerokość 2/3 belek 282 szerokość 4/5 belek 345 szerokość lampy przy montażu 3 7 belek szerokość 6/7 belek 490

5 Lediko oprawa XLENE 5 20/+55 C temperatura pracy Budowa i cechy 1 odseparowany termicznie zasilacz nie przegrzewa się, co znacząco wydłuża jego żywotność 2 konstrukcja modułowa pozwala na skalowanie wielkości lampy w zależności od ilości modułów oraz długości belek 1 3 rozmieszczenie diod na dużej powierzchni minimalizuje efekt olśnienia 4 odseparowane belki umożliwiają swobodny przepływ powietrza, które naturalnie chłodzi lampę kilkanaście dostępnych, precyzyjnych typów optyki kieruje światło lampy w pożądane miejsca 4

6 6 Lediko oprawa XLENE Informacje o świetle Dopracowana forma oprawy XLENE kryje w sobie bogactwo technologicznych rozwiązań zapewniających bardzo dobre warunki do pracy i poprawy widoczności. Modułowa budowa lampy umożliwia stworzenie zestawu, który spełni wszelkie normy oświetleniowe oraz oczekiwania Klienta. W zależności od ilości belek, a także od mocy zamontowanych w nich modułów LED, możemy dobrać światło odpowiednie do każdego wnętrza. Dodatkowo, XLENE oferuje pełną współpracę z automatycznymi systemami sterowania natężeniem światła, czy też czujkami ruchu, co zwiększa jej wszechstronność i obniża koszty użytkowania. Ważnym źródłem oszczędności są zastosowane markowe diody, które cechuje nie tylko niski pobór energii, ale także żywotność sięgająca nawet godzin to o wiele więcej niż typowy okres zwrotu inwestycji! % płynna regulacja jasności Temperatura barwowa 3000K 4000K 5000K 6000K 7000K Strumień świetlny dla opraw z różną ilością belek przy 100% mocy zasilacza typ modułu parametry ilość belek SK (70 diod SL (96 diod SP (70 diod SR (96 diod SQ (14 diod strumień świetlny (lm) moc (W) wydajność (lm/w) liczba diod strumień świetlny (lm) moc (W) wydajność (lm/w) liczba diod strumień świetlny (lm) moc (W) wydajność (lm/w) liczba diod strumień świetlny (lm) moc (W) wydajność (lm/w) liczba diod strumień świetlny (lm) moc (W) wydajność (lm/w) liczba diod Tolerancja obliczenia strumienia świetlnego wynosi 8%. Tolerancja poboru mocy wynosi 5%.

7 W możliwość wyboru mocy Równie ważny jest wybór optyki o odpowiednim kącie świecenia. Belki LED wyposażamy w szeroki wachlarz soczewek, by za każdym razem osiągnąć właściwy rozkład natężenia oświetlenia. To pozwala nam oferować systemy oświetleniowe, które będą świecić lepiej niż użytkowane do tej pory systemy tradycyjne. I będą to robić wykorzystując mniejszą ilość punktów świetlnych, co ogranicza koszty instalacji i obsługi! XLENE estetyczna, czysta oszczędność! > h wydłużony czas życia diod Dostępne rodzaje optyki cd/klm cd/klm cd/klm 0 cd/klm 0 0 A1 kąt 15 x B1 kąt x 1 N1 kąt x 120 D1 kąt 100 x cd/klm 0 cd/klm 0 cd/klm 0 cd/klm 0 A2 kąt x 95 B2 kąt 95 x 100 N2 kąt x 120 D2 kąt 105 x 100

8 8 Lediko oprawa XLENE LEDIKO Sp. z o.o. ul. Duńska Wrocław tel: kontakt@lediko.com
