1 ALVA Przemysłowa lampa LED

2 2 Lediko lampa ALVA Zastosowanie lamp ALVA przemysł spożywczy powierzchnie o wysokim poziomie zapylenia hale produkcyjne indywidualne miejsca pracy magazyny magazyny wysokiego składowania chłodnie i mroźnie Geneza powstania naszej najnowszej przemysłowej lampy jest w pełni zgodna z misją Lediko: Wspólnie udoskonalamy oświetlenie. Od 2012 roku nasi inżynierowie przy bliskiej współpracy z Klientami tworzą kolejne modułowe oprawy przemysłowe o coraz lepszych parametrach i w wersjach do nowych typowych i nietypowych zastosowań. Dziś, po 6 latach zbierania doświadczeń, możemy zaprezentować najlepszą, w pełni konfigurowalną oprawę do trudnych i wymagających warunków przemysłowych. Poznaj lampę ALVA. trójkątny kształt belek zapobiega osadzaniu się pyłu 10 lat 5 gwarancji Czy wiesz, że oprawa nosi nazwę ALVA na cześć wynalazcy żarówki Thomasa Alvy Edisona? Spodobało nam się również to, że słowo ALVA ma trzy litery nawiązujące kształtem do profilów, z których wykonana jest lampa. ALVA jest uniwersalną oprawą oświetleniową. Sprawdzi się świetnie w każdych warunkach przemysłowych. Profilom tworzących budowę lampy inżynierowie nadali kształt trójkąta. Dzięki temu kurz, pył czy wióry nie osadzają się na oprawie, a sama konstrukcja jest bardzo solidna i wytrzymała. Swoje wyjątkowe zalety ALVA może wykazać w środowisku firm zajmujących się produkcją żywności, gdzie wymagana jest łatwość w czyszczeniu oraz odporność na osadzanie się zanieczyszczeń (standardy HACCP). Te same kształty lampy zapewnią brak osadzania się zabrudzeń w przemyśle ciężkim, drzewnym czy tekstylnym. Lampa jest niska i zajmuje mało miejsca.

3 Lediko lampa ALVA 3 IP 65 szczelna obudowa chroniąca przed kurzem i silnymi strumieniami wody Obudowa jest lekka i w niewielkim stopniu obciąża strop budynku. Ażurowa konstrukcja świetnie odprowadza ciepło z diod LED, co znacząco wydłuża ich żywotność. Aluminiowe belki pokryliśmy powłoką anodowaną, która dokładnie chroni przed korozją oraz dodatkowo zabezpiecza lampę przed brudzeniem się. Diody LED w ALVIE są równomiernie rozmieszczone na dużej powierzchni oraz są wyposażone w symetryczne odbłyśniki w celu zwiększenia komfortu użytkowników i redukcji olśnienia. Oprawa oferuje możliwość indywidualnego wyboru soczewek i przesłon optycznych z różnych materiałów i o różnych charakterystykach. Stosując lampę ALVA jesteśmy w stanie precyzyjnie spełniać normy i wymogi uzależnione od potrzeb Klientów. W ALVIE zastosowaliśmy nową generację modułów LED, w których diody są zasilane prądem o wartości 50% ich prądu maksymalnego. O połowę niższy prąd znacząco wydłuża żywotność diod LED i czas użytkowania lampy. W podobny sposób dbamy o żywotność zasilacza, który jest odseparowany przekładkami termoizolacyjnymi od modułów LED. Powyższe rozwiązania pozwalają na wieloletnie świecenie lampy przy zachowaniu niskiego zużycia energii elektrycznej.

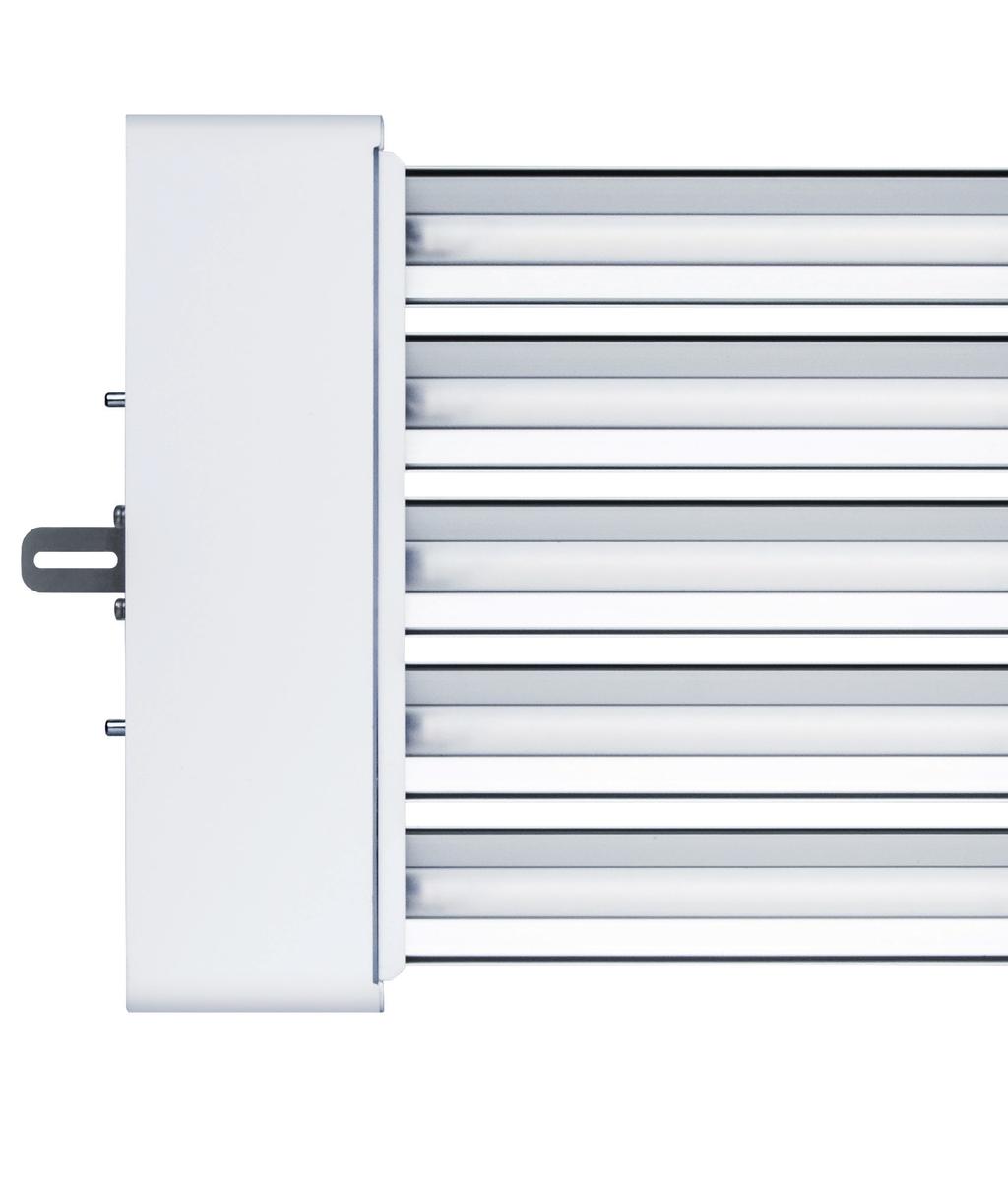

4 4 Lediko lampa ALVA długotrwała i efektywna praca w trudnych warunkach przemysłowych dzięki solidnej budowie i wysokiej odporności na uderzenia, wibracje (obudowa aluminiowa) dokładna ochrona przed korozją oraz mniejsza podatność na brudzenie się dzięki zabezpieczeniu lampy powłoką anodowaną wysoka odporność na zabrudzenia za sprawą specjalnej budowie profili o trójkątnym przekroju nieobciążająca stropu i zajmująca mało miejsca konstrukcja lampy bardzo efektywne odprowadzanie ciepła z diod LED dzięki ażurowej konstrukcji lampy długa żywotność lampy dzięki zastosowaniu diod LED zasilanych na 50% prądu maksymalnego maksymalne wydłużenie czasu życia zasilacza dzięki umieszczeniu go w odseparowanej termicznie puszce, która również pełni rolę jego radiatora wiele możliwości konfigurowania lampy dzięki sprawdzonej, modułowej konstrukcji maksymalizacja oszczędności energii dzięki szerokiemu wyborowi układów optycznych i precyzyjnemu dopasowaniu oświetlenia do wymogów lokalizacji i norm możliwość dostosowania parametrów do indywidualnych potrzeb Klienta ochrona przed zabrudzeniem i korozją odprowadzanie ciepła dzięki ażurowej i modułowej konstrukcji

5 Certyfikaty CE PZH1 RoHS EUR2 1 Atest higieniczny produktu zaświadczający o jego bezpieczeństwie dla zdrowia ludzi i/lub środowiska (pod warunkiem, że jest on wykorzystywany zgodnie ze swoim przeznaczeniem). 2 Certyfikat wydawany na z yczenie Klienta. Dla kaz dej faktury sprawa certyfikatu EUR1 jest rozpatrywana indywidualnie. IP 65

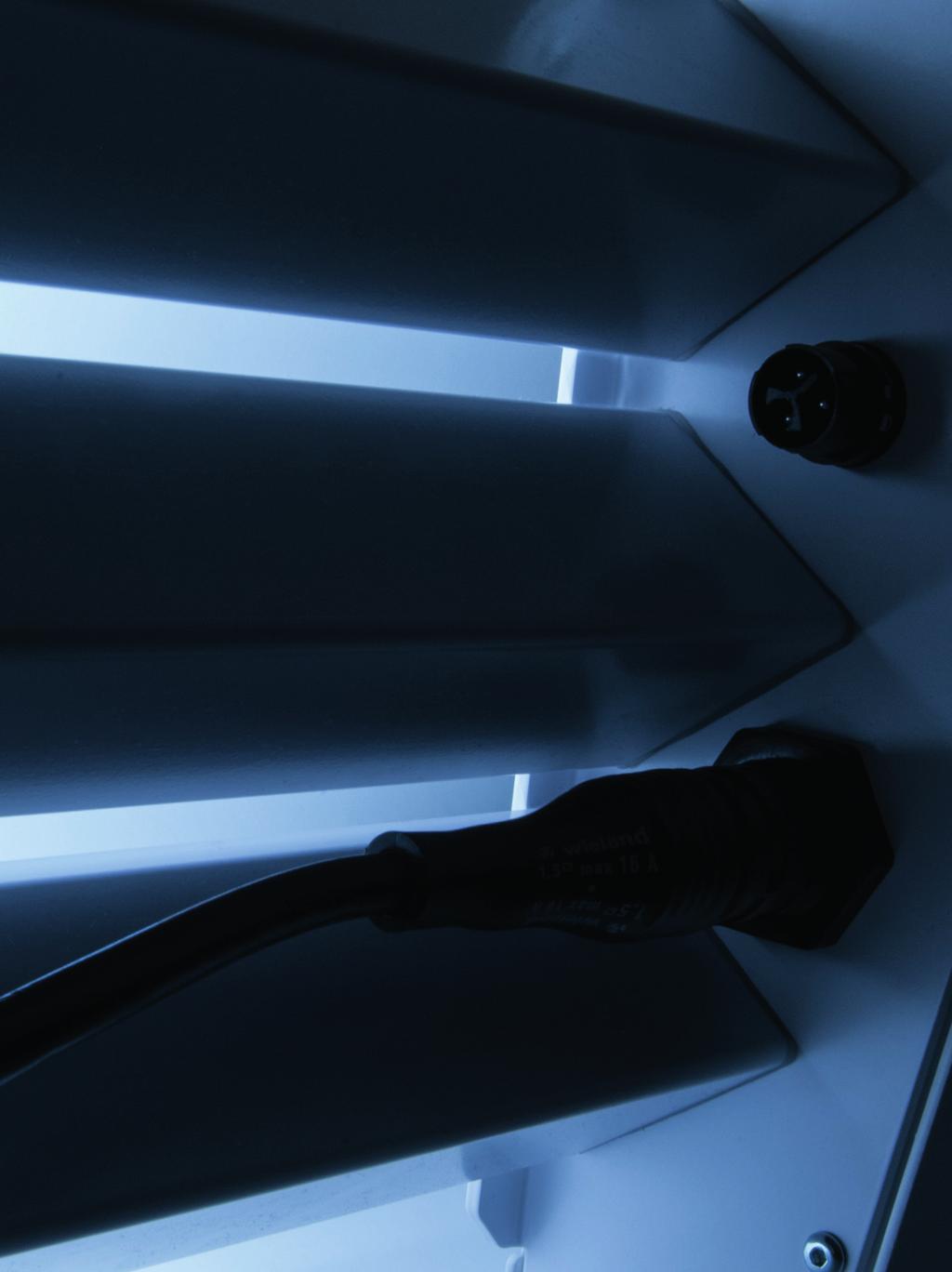

6

7 Lediko lampa ALVA 7 Zasilanie Parametry zasilacza Zakres napięć dla prądu zmiennego Zakres napięć dla prądu stałego Zakres częstotliwości Klasa izolacji elektrycznej VAC VDC Hz Klasa I 20/+65 C temperatura pracy Współczynnik mocy 3 > 0,95 Lampa > h czas życia diod LED Parametry lampy Klasa szczelności Klasa wytrzymałości Materiał IP65 PC IK08, PMMA IK04 (na zamówienie - IK09, IK10) aluminium, stal, PC lub PMMA (na zamówienie - szkło hartowane) Wykończenie 4 belki anodowane srebrne, puszka zasilacza biały RAL 9006 Gwarancja 5 10 lat SP 20 C do +45 C Temperatura pracy 6 ST 20 C do +65 C SH 20 C do +C Źródło światła Parametry źródła światła Rodzaj źródła światła LED Temperatura barwowa , 5000 K (± 3%) Współczynnik oddawania barw > 80 Czas życia źródła światła 8 > h 3 Dla napięcia zasilania 230 VAC. 4 Oprawę ALVA można także pokryć farbami o różnym stopniu ochrony przed korozją - oferta dostępna na zamówienie. 5 Gwarancja zależy od warunków w jakich realizowany jest projekt, takich jak: temperatura, czas pracy, środowisko. Producent zastrzega sobie prawo do skrócenia gwarancji na niektóre komponenty. 6 W trybie pracy ciągłej i temperaturze otoczenia Ta > 50 C mogą pracować tylko lampy wyposażone w moduły LED o sygnaturach SH i ST. W temperaturze otoczenia Ta od 55 C do 65 C podczas pracy ciągłej lampy w celu zachowania długiego czasu życia źródła światła powinny być zasilane mocą nie przekraczającą 40 W na belkę. Przy zamiarze wykorzystania lamp ALVA w Ta > 50 C należy zawsze skonsultować projekt z przedstawicielem Lediko. Istnieje także możliwość przygotowania lampy do pracy w temperaturze od -40 C do +80 C (w wersji bez zasilacza w obudowie). 7 Na specjalne zamówienie dostępne inne wartości. 8 Lampy ALVA zostały zaprojektowane i zoptymalizowane pod kątem uzyskiwania możliwie najdłuższych czasów życia źródła światła podczas pracy w warunkach przemysłowych. W celu poznania najbardziej aktualnych oszacowań czasów życia dla konkretnych lamp wykorzystywanych w konkretnych warunkach należy skontaktować się z przedstawicielem Lediko.

8 8 Lediko lampa ALVA Strumień świetlny 9 Moduł SP (112 diod na moduł) Parametry moduł wykorzystywany do typowych zastosowań przemysłowych o zwiększonym strumieniu s wietlnym i zwiększonej wydajnos ci lm/w Rodzaj oprawy 10 M1 M2 M3 M4 M5 Całkowity strumień świetlny (lm) 8,840 17,680 27,480 35,370 46,880 Całkowita moc (W) Średnia wydajność (lm/w) Typ diody Samsung LM281b+ Moduł SH (14 diod na moduł) Parametry moduł używany w trudnych warunkach przemysłowych i wysokich temperaturach otoczenia Rodzaj oprawy 10 M1 M2 M3 M4 M5 Całkowity strumień świetlny (lm) 6,610 13,220 20,510 26,440 34,930 Całkowita moc (W) Średnia wydajność (lm/w) Typ diody Samsung LH351B Moduł ST (28 diod na moduł) Parametry moduł o zwiększonej wydajnos ci używany w trudnych warunkach przemysłowych i ekstremalnie wysokich temperaturach otoczenia Rodzaj oprawy 10 M1 M2 M3 M4 M5 Całkowity strumień świetlny (lm) 7,120 14,240 22,150 28,490 37,810 Całkowita moc (W) Średnia wydajność (lm/w) Typ diody Samsung LH351B Moduł TE (72 diody na moduł) nowy moduł o najwyższej wydajności Parametry Rodzaj oprawy 10 M1 M2 M3 M4 M5 Całkowity strumień świetlny (lm) 9,960 19,920 30,990 39,840 52,900 Całkowita moc (W) Średnia wydajność (lm/w) Typ diody Samsung LM301b Moduł OP (91 diod na moduł) Parametry nowy moduł o najwyższym współczynniku oddwania barw (bliko 100 CRI) Rodzaj oprawy 10 M1 M2 M3 M4 M5 Całkowity strumień świetlny (lm) 4,400 8,810 13,720 17,610 23,440 Całkowita moc (W) Średnia wydajność (lm/w) Typ diody Nichia NF2W757G-F1 9 Tolerancja wyznaczenie intensywności diod LED: ±5%. 10 Rodzaj oprawy ze względu na ilość belek: M1 = 1 belka, M2 = 2 belki, itd.

9 Fotometria Typy klosza i charakterystyka strumienia przeźroczysta struktura powierzchni klosza (widoczne punkty LED) cd/klm cd/klm cd/klm 0 0 cd/klm 0 A1 kąt 15 x B1 kąt x 1 D1 kąt 100 x 105 F1 kąt 100 x cd/klm 0 cd/klm 0 N1 kąt x 120 P1 kąt x mrożona struktura powierzchni klosza (rozmyte punkty LED) cd/klm 0 cd/klm 0 cd/klm 0 cd/klm 0 A2 kąt x 95 B2 kąt 95 x 100 D2 kąt 105 x 100 N2 kąt x 120 Temperatura barwowa 2700 K 4000 K 5000 K 6000 K 6500 K

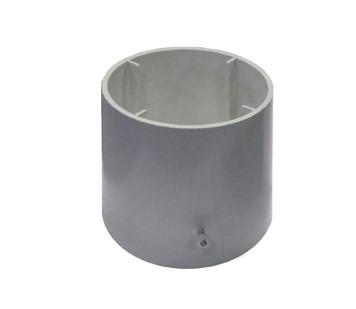

10 10 Lediko lampa ALVA Akcesoria DALI Router Helvar (905) DALI Router Helvar (910) DALI Jednostka wejściowa Helvar (444) DALI Czujnik ruchu PIR Helvar (317) Kod produktu 1651 Kod produktu 2909 Kod produktu 2907 Kod produktu 2905 DALI Multisensor PIR czujnik ruchu i natężenia Helvar (312) DALI Wzmacniacz sygnału Helvar (405) DALI Puszka montażowa natynkowa Helvar (312) DALI Puszka montażowa natynkowa IP65 Helvar (317) Kod produktu 2904 Kod produktu 2891 Kod produktu 1131 Kod produktu 1141 DALI Puszka montażowa natynkowa Helvar (317) Moduł bluetooth Casambi (LDP-A-CAS) Zespół sterujący DIM (LDP-A-DIM) Czujnik natężenia oświetlenia (LDP-A-CNO) Kod produktu 2870 Kod produktu 1224 Kod produktu 2275 Kod produktu 2547 Rozdzielacz DIM (LDP-A-SPL) Czujka ruchu (LDP-A-MOB) INFIDIO jednostka sterująca do oprawy INFIDIO czujnik natężenia oświetlenia Kod produktu 2350 Kod produktu 2346 Kod produktu 5848 Kod produktu 6262

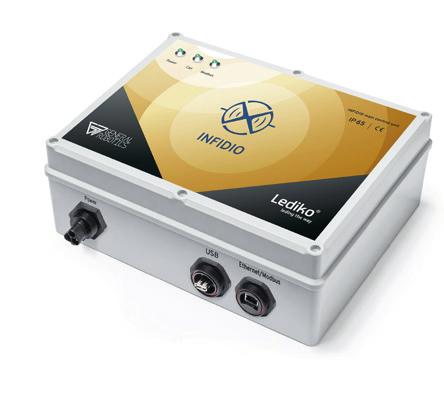

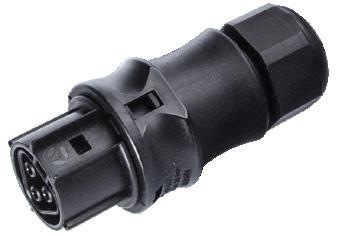

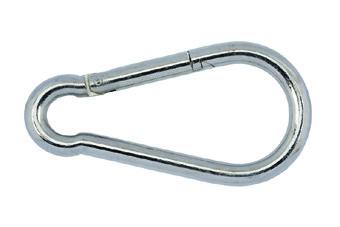

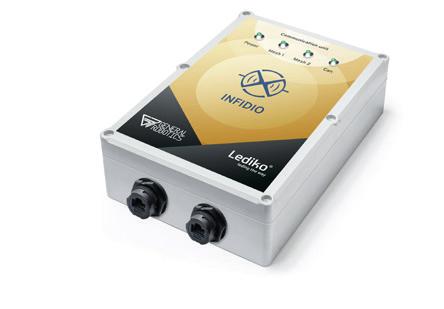

11 Lediko lampa ALVA 11 INFIDIO czujnik ruchu INFIDIO główna jednostka sterująca INFIDIO jednostka komunikacyjna INFIDIO bezprzewodowy włącznik Kod produktu 6263 Kod produktu 6271 Kod produktu 6316 Kod produktu 6368 Karabińczyk straż. 05 x 050 zn DIN5299C (LDP-A-CRB) Łańcuch mocujący (LDP-A-CHA) Uchwyt mocujący do szyny Uchwyt montażowy pod karabińczyk Kod produktu 2887 Kod produktu 2277 Kod produktu 6328 Kod produktu 5880 Złącze na kabel zasilający oprawę Kod produktu 0775 Złącze na kabel sterujący oprawą (DALI, 1-10 V) Kod produktu 2827 Kabel poła czeniowy 3x1.5; 0,5 m / 3 m / 5 m gniazdo RST20I3 Kod produktu 0588/0589/1133 Kratka ochronna Kod produktu 6454 akcesoria DALI akcesoria CASAMBI akcesoria 1 10 V akcesoria INFIDIO pozostałe akcesoria

12 12 Lediko lampa ALVA Kodowanie Wersja oprawy LED Długość belki Ilość belek (n) Typ Min modułu CRI LED Temperatura barwowa Symbol optyki Typ zasilacza 000 (brak innego układu optycznego) 000 (brak innego układu optycznego) ALV1 M (102 cm) SP ST SH 7 (Ra=70) 8 (Ra=80) 9 (Ra=90) 27 (2700 K) 30 (3000 K) 35 (3500 K) 40 (4000 K) 45 (4500 K) 50 (5000 K) 57 (5700 K) 65 (6500 K) P1n1 () A1n1 (15 ) B1n1 () N1n1 () D1n1 (100 ) F1n1 (105 ) A2n1 B2n1 klosz N2n1 mrożony D2n1 P1n2 () A1n2 (15 ) B1n2 () N1n2 () D1n2 (100 ) F1n2 (105 ) A2n2 B2n2 klosz N2n2 mrożony D2n2 P1n3 () A1n3 (15 ) B1n3 () N1n3 () D1n3 (100 ) F1n3 (105 ) A2n3 B2n3 klosz N2n3 mrożony D2n3 75E (ELG 75 W DALI/ 1 10 V) 120H (HLG 120 W) 185H (HLG 185 W) 240H (HLG 240 W) 320H (HLG 320 W) 150E (ELG 150 W DALI) 200E (ELG 200 W DALI) 240E (ELG 240 W DALI) Przykładowe kodowanie: ALV1-M2-SP840-A11B H Wymiary i waga oprawa skalowalna Wymiary Rodzaj oprawy Waga (kg) Szerokość (mm) Wysokość (mm) Długość (mm) M1 1, M2 4,7 M3 5,5 M4 7,2 M5 8, mm 374 mm 94 mm 1135 mm

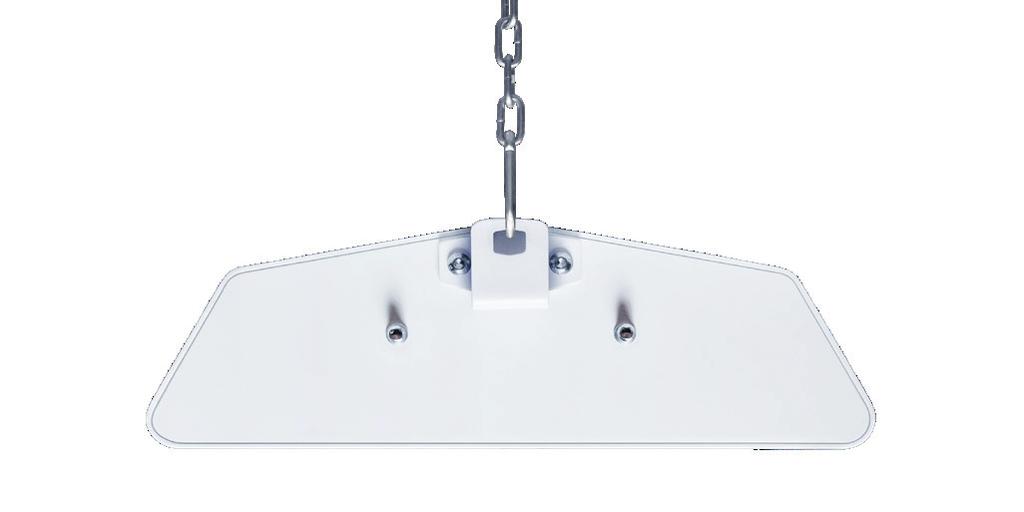

13 Lediko lampa ALVA 13 Sterowanie Sterowanie Potencjometr ( kω) Standardowe Napięciowe (1 10 V) Typ sterowania PWM (10 V) 11 DALI Na zamówienie System radiowy INFIDIO System radiowy Bluetooth PWM modulacja szerokością impulsu, sygnał o amplitudzie 10 V. Sposoby montażu 1 Za pomocą 1 uchwytu montażowego pod karabińczyk, 2 łańcuchów i 4 karabińczyków. 2 Za pomocą dedykowanych uchwytów montażowych.

14 LEDIKO sp. z o.o. ul. Duńska Wrocław tel: kontakt@lediko.com
