Zawór przeciwpo arowy BCF

Transkrypt

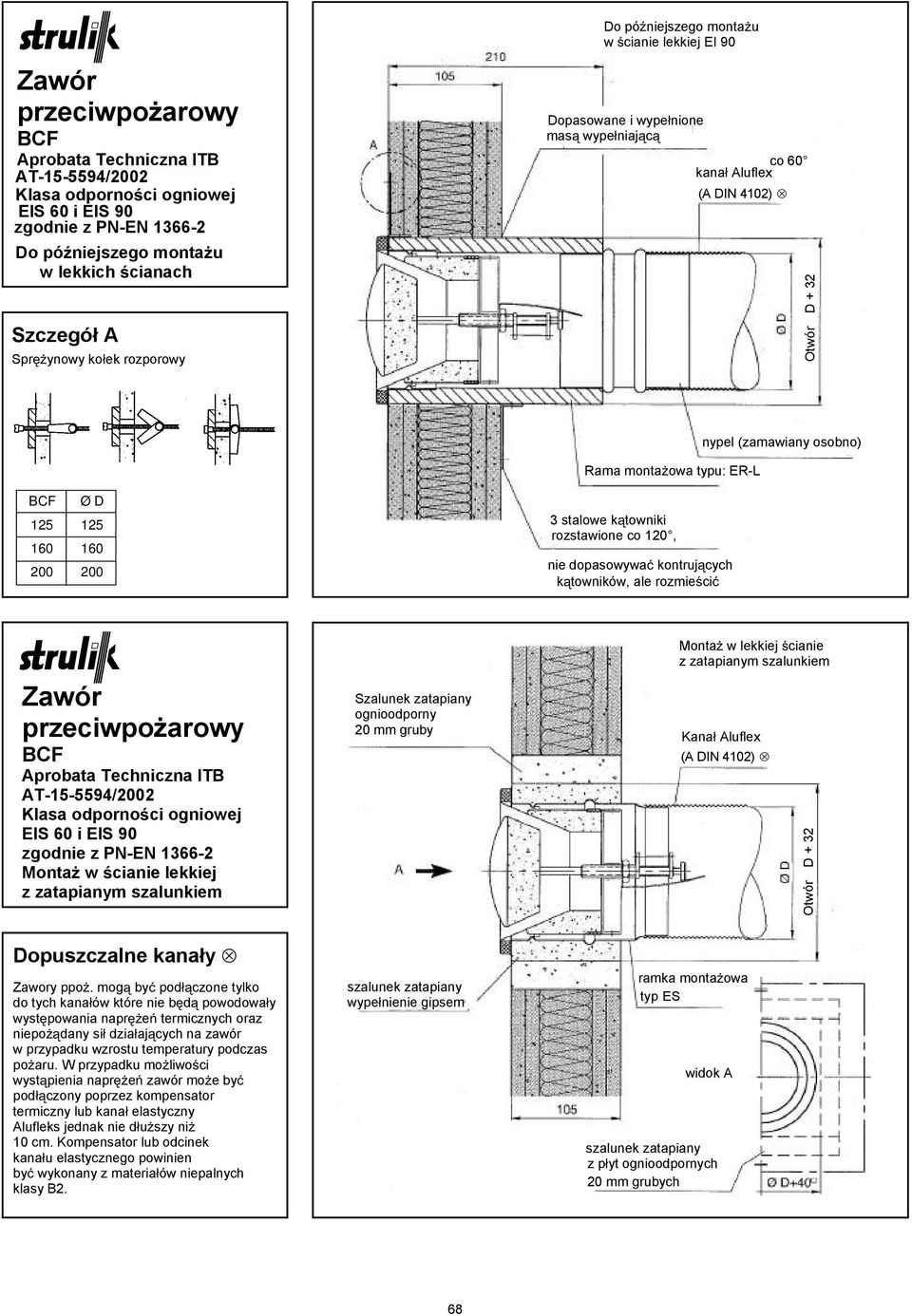

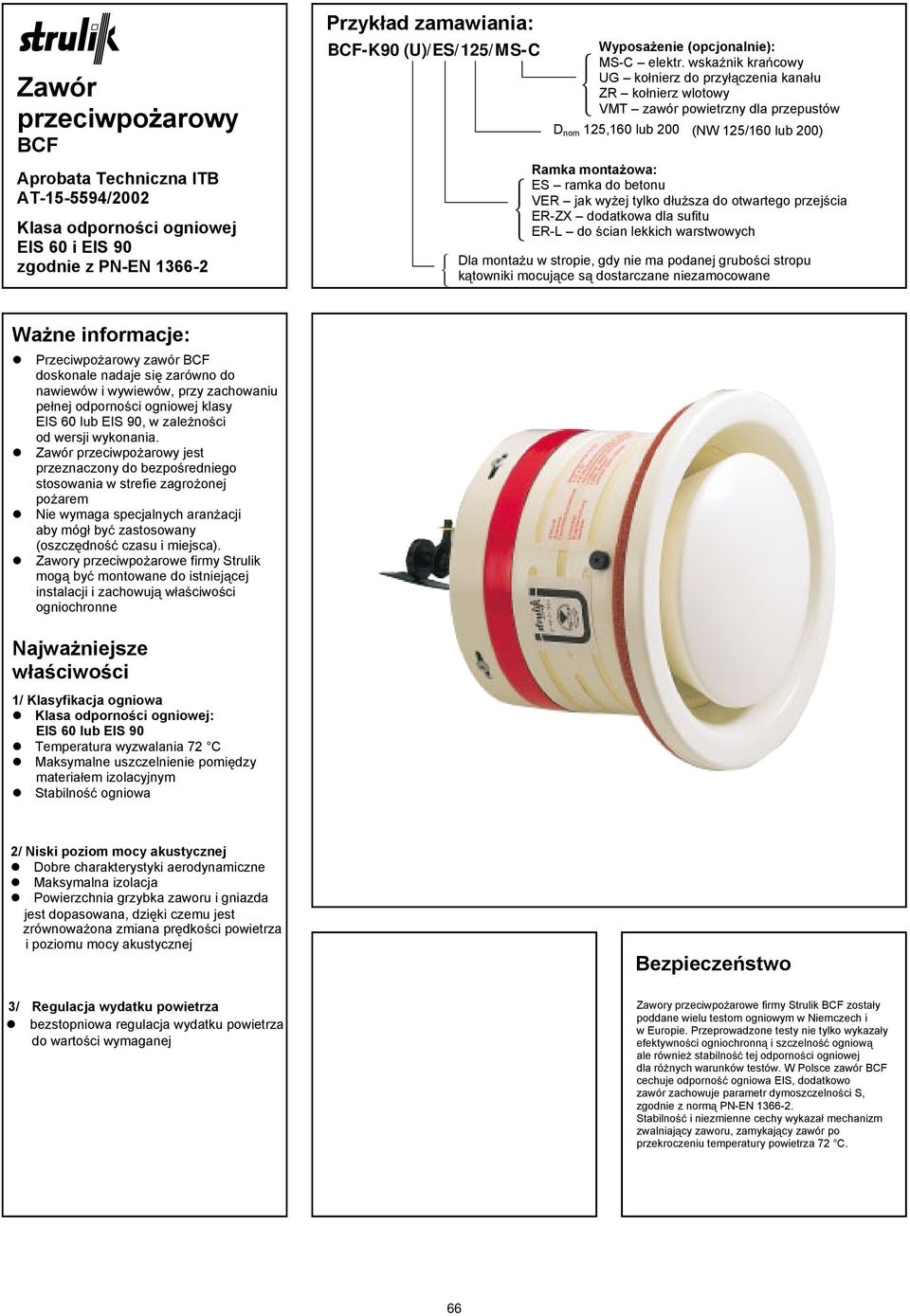

1 Przykad zamawiania: -K90 (U)/ES//MS-C Wyposaenie (opcjonalnie): MS-C elektr. wskanik kracowy UG konierz do przyczenia kanau ZR konierz wlotowy VMT zawór powietrzny dla przepustów D nom, lub (NW / lub ) Ramka montaowa: ES ramka do betonu VER jak wyej tylko dusza do otwartego przejcia ER-ZX dodatkowa dla sufitu ER-L do cian lekkich warstwowych Dla montau w stropie, gdy nie ma podanej gruboci stropu ktowniki mocujce s dostarczane niezamocowane Wane informacje: Przeciwpoarowy zawór doskonale nadaje si zarówno do nawiewów i wywiewów, przy zachowaniu penej odpornoci ogniowej klasy EIS 60 lub EIS 90, w zalenoci od wersji wykonania. Zawór jest przeznaczony do bezporedniego stosowania w strefie zagroonej poarem Nie wymaga specjalnych aranacji aby móg by zastosowany (oszczdno czasu i miejsca). Zawory przeciwpoarowe firmy Strulik mog by montowane do istniejcej instalacji i zachowuj waciwoci ogniochronne Najwaniejsze waciwoci 1/ Klasyfikacja ogniowa : EIS 60 lub EIS 90 Temperatura wyzwalania 72 C Maksymalne uszczelnienie pomidzy materiaem izolacyjnym Stabilno ogniowa 2/ Niski poziom mocy akustycznej Dobre charakterystyki aerodynamiczne Maksymalna izolacja Powierzchnia grzybka zaworu i gniazda jest dopasowana, dziki czemu jest zrównowaona zmiana prdkoci powietrza i poziomu mocy akustycznej Bezpieczestwo 3/ Regulacja wydatku powietrza bezstopniowa regulacja wydatku powietrza do wartoci wymaganej Zawory przeciwpoarowe firmy Strulik zostay poddane wielu testom ogniowym w Niemczech i w Europie. Przeprowadzone testy nie tylko wykazay efektywnoci ogniochronn i szczelno ogniow ale równie stabilno tej odpornoci ogniowej dla rónych warunków testów. W Polsce zawór cechuje odporno ogniowa EIS, dodatkowo zawór zachowuje parametr dymoszczelnoci S, zgodnie z norm PN-EN Stabilno i niezmienne cechy wykaza mechanizm zwalniajcy zaworu, zamykajcy zawór po przekroczeniu temperatury powietrza 72 C. 66

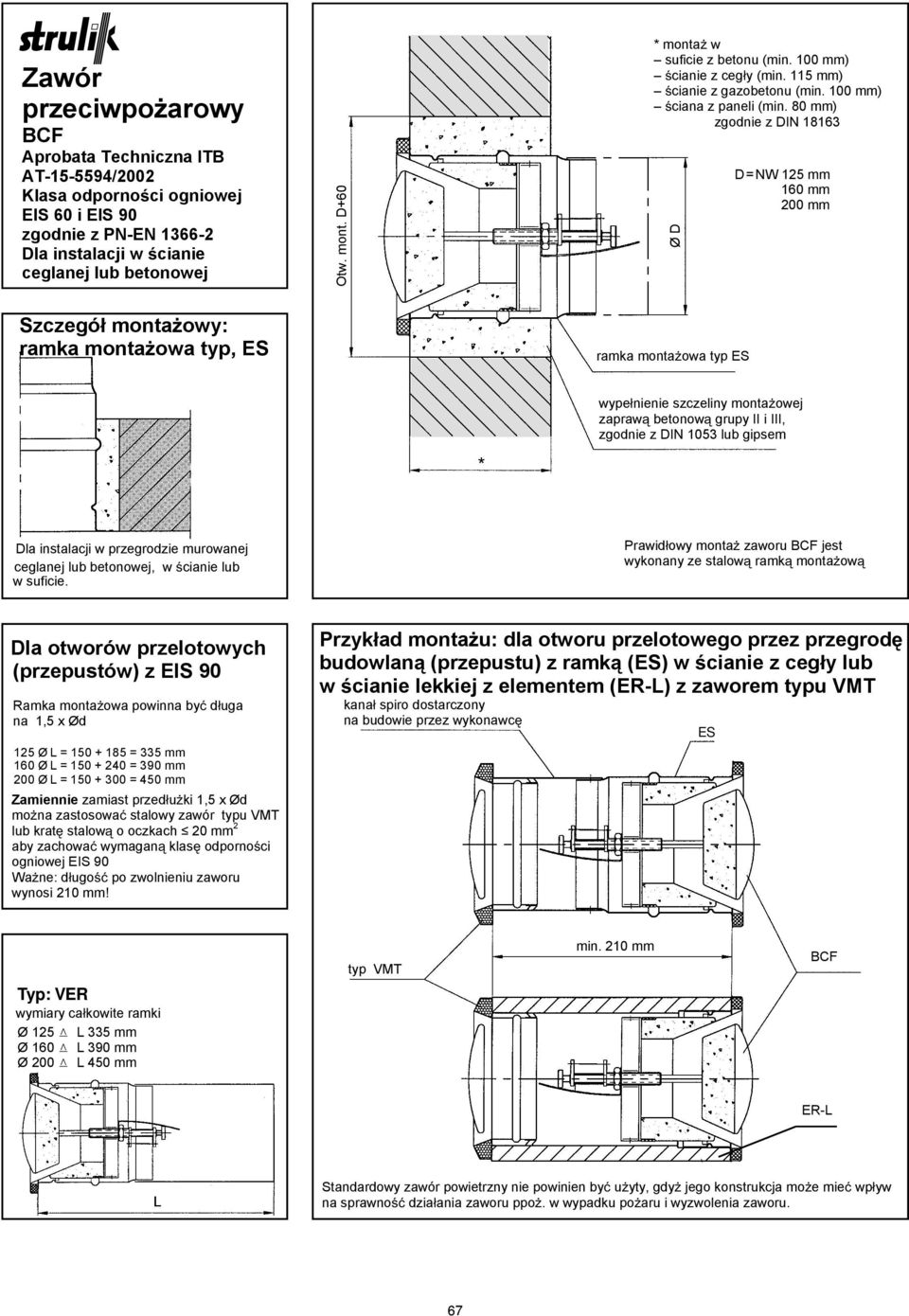

2 Dla instalacji w cianie ceglanej lub betonowej Otw. mont. D+60 * monta w suficie z betonu (min. 100 mm) cianie z cegy (min. 115 mm) cianie z gazobetonu (min. 100 mm) ciana z paneli (min. 80 mm) zgodnie z DIN Ø D D=NW mm mm mm Szczegó montaowy: ramka montaowa typ, ES ramka montaowa typ ES * wypenienie szczeliny montaowej zapraw betonow grupy II i III, zgodnie z DIN 1053 lub gipsem Dla instalacji w przegrodzie murowanej ceglanej lub betonowej, w cianie lub w suficie. Prawidowy monta zaworu jest wykonany ze stalow ramk montaow Dla otworów przelotowych (przepustów) z EIS 90 Ramka montaowa powinna by duga na 1,5 x Ød Ø L = = 335 mm Ø L = = 390 mm Ø L = = 450 mm Zamiennie zamiast przeduki 1,5 x Ød mona zastosowa stalowy zawór typu VMT lub krat stalow o oczkach 20 mm 2 aby zachowa wymagan klas odpornoci ogniowej EIS 90 Wane: dugo po zwolnieniu zaworu wynosi 210 mm! Przykad montau: dla otworu przelotowego przez przegrod budowlan (przepustu) z ramk (ES) w cianie z cegy lub w cianie lekkiej z elementem (ER-L) z zaworem typu VMT kana spiro dostarczony na budowie przez wykonawc ES Typ: VER wymiary cakowite ramki Ø L 335 mm Ø L 390 mm Ø L 450 mm typ VMT min. 210 mm ER-L Standardowy zawór powietrzny nie powinien by uyty, gdy jego konstrukcja moe mie wpyw na sprawno dziaania zaworu ppo. w wypadku poaru i wyzwolenia zaworu. 67

3 Do póniejszego montau w lekkich cianach Szczegó A Sprynowy koek rozporowy Do póniejszego montau w cianie lekkiej EI 90 Dopasowane i wypenione mas wypeniajc co 60 kana Aluflex (A DIN 4102) Otwór D + 32 Rama montaowa typu: ER-L nypel (zamawiany osobno) Ø D 3 stalowe ktowniki rozstawione co 120, nie dopasowywa kontrujcych ktowników, ale rozmieci Zawór Monta w cianie lekkiej z zatapianym szalunkiem Szalunek zatapiany ognioodporny 20 mm gruby Monta w lekkiej cianie z zatapianym szalunkiem Kana Aluflex (A DIN 4102) Otwór D + 32 Dopuszczalne kanay Zawory ppo. mog by podczone tylko do tych kanaów które nie bd powodoway wystpowania napre termicznych oraz niepodany si dziaajcych na zawór w przypadku wzrostu temperatury podczas poaru. W przypadku moliwoci wystpienia napre zawór moe by podczony poprzez kompensator termiczny lub kana elastyczny Alufleks jednak nie duszy ni 10 cm. Kompensator lub odcinek kanau elastycznego powinien by wykonany z materiaów niepalnych klasy B2. szalunek zatapiany wypenienie gipsem ramka montaowa typ ES widok A szalunek zatapiany z pyt ognioodpornych 20 mm grubych 68

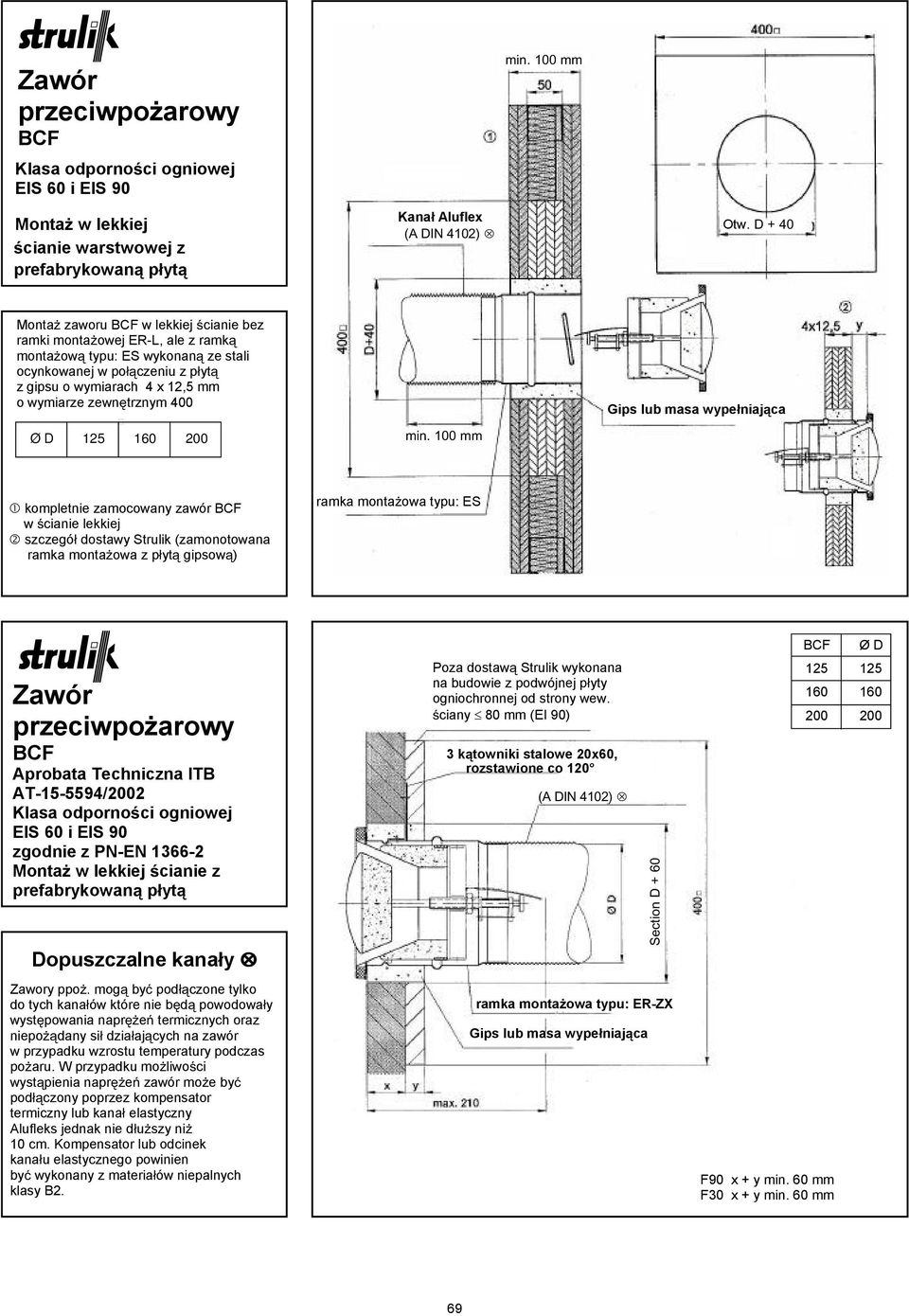

4 Monta w lekkiej cianie warstwowej z prefabrykowan pyt Kana Aluflex (A DIN 4102) min. 100 mm Otw. D + 40 Monta zaworu w lekkiej cianie bez ramki montaowej ER-L, ale z ramk montaow typu: ES wykonan ze stali ocynkowanej w poczeniu z pyt z gipsu o wymiarach 4 x 12,5 mm o wymiarze zewntrznym 400 Ø D min. 100 mm Gips lub masa wypeniajca kompletnie zamocowany zawór w cianie lekkiej szczegó dostawy Strulik (zamonotowana ramka montaowa z pyt gipsow) ramka montaowa typu: ES Zawór Monta w lekkiej cianie z prefabrykowan pyt Dopuszczalne kanay Zawory ppo. mog by podczone tylko do tych kanaów które nie bd powodoway wystpowania napre termicznych oraz niepodany si dziaajcych na zawór w przypadku wzrostu temperatury podczas poaru. W przypadku moliwoci wystpienia napre zawór moe by podczony poprzez kompensator termiczny lub kana elastyczny Alufleks jednak nie duszy ni 10 cm. Kompensator lub odcinek kanau elastycznego powinien by wykonany z materiaów niepalnych klasy B2. Poza dostaw Strulik wykonana na budowie z podwójnej pyty ogniochronnej od strony wew. ciany 80 mm (EI 90) 3 ktowniki stalowe 20x60, rozstawione co 120 (A DIN 4102) Section D + 60 ramka montaowa typu: ER-ZX Gips lub masa wypeniajca F90 x + y min. 60 mm F30 x + y min. 60 mm Ø D 69

5 Monta w samononym kanale ognioodpornym Zawór A Monta w kanaach ognioodpornych wentylacyjnych i kabli elektrycznych Pokazano L90 Detal A dla L30 3 ktowniki stalowe 20x60 ramka montaowa Typ: ER-ZX rozstawione co 120 Gips lub wypeniacz Monta w obudowie kanau kabli A * w zalenoci od gruboci ciany x wymiar a wymiar y nie mniej ni 40 mm. Zawór Monta w ognioodpornym suficie podwieszanym, przykrcony i lecy na suficie Szczegóy montau Monta w ognioodpornym suficie podwieszanym sufit o odpornoci EI 30, ruby i ktowniki, tabela strona 130, typ sufitu: D lub typ A zgodnie z tabel na stronie 130. Ramka montaowa ER-ZX Gips lub masa wypeniajca Ø D kana Aluflex (A DIN 4102)* Ø D 3 ktowniki stalowe 60x20, rozstawione co 120 przykrcone do elem. sufitu podwieszanego x x Dla montau w ognioodpornym suficie podwieszanym EI 30 ramka montaowa licuje z powierzchni lecego sufitu Typ: D Otw. mont. D+40 Typ: A x = odpowiednio do gruboci zastosowanej pyty sufitu Prosimy poda przy zamawianiu. 70

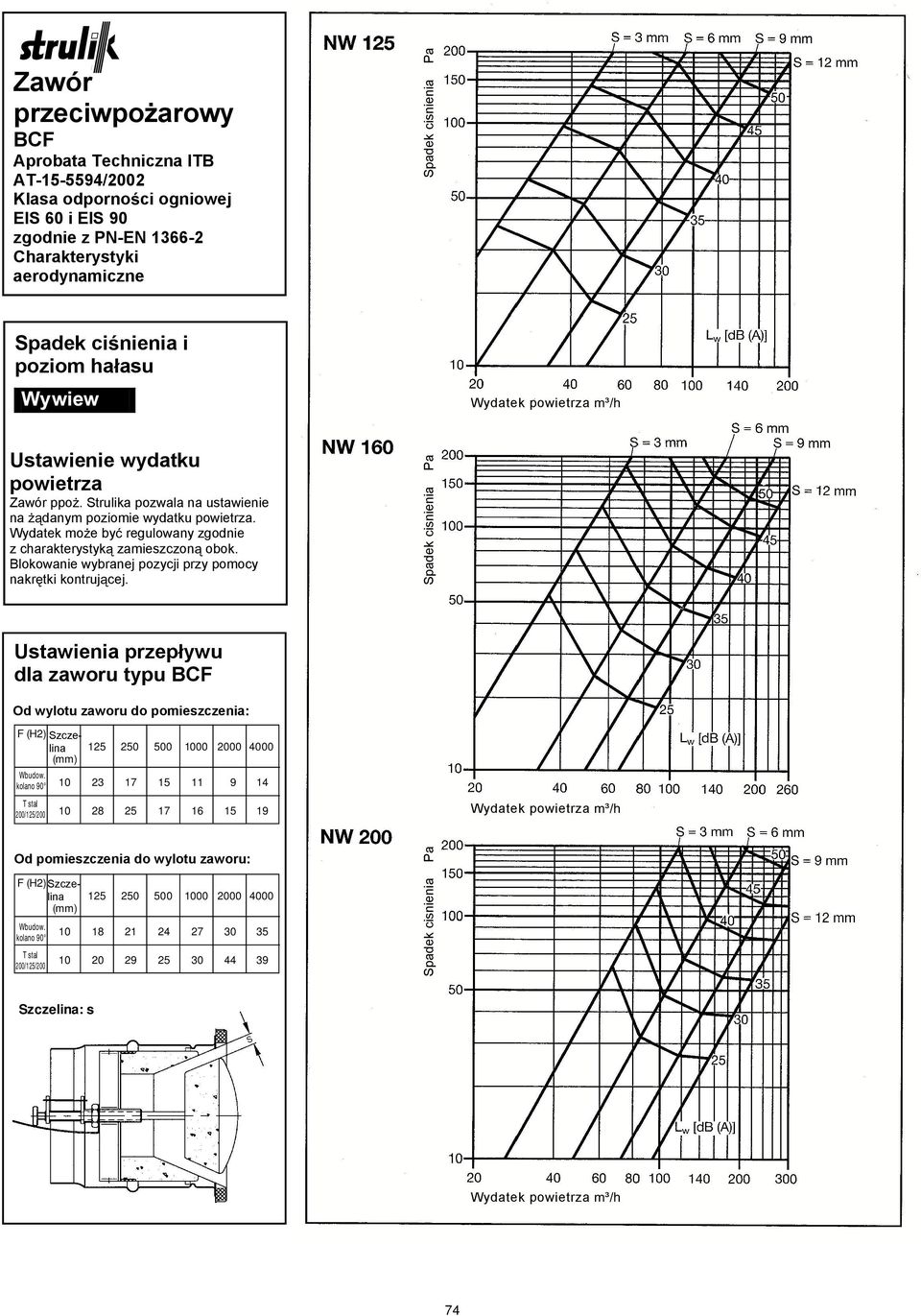

6 Charakterystyki aerodynamiczne Spadek cinienia i poziom haasu Wywiew Ustawienie wydatku powietrza Zawór ppo. Strulika pozwala na ustawienie na danym poziomie wydatku powietrza. Wydatek moe by regulowany zgodnie z charakterystyk zamieszczon obok. Blokowanie wybranej pozycji przy pomocy nakrtki kontrujcej. Ustawienia przepywu dla zaworu typu Od wylotu zaworu do pomieszczenia: F (H2) Szczelina (mm) Wbudow. kolano T stal // Od pomieszczenia do wylotu zaworu: F (H2) Szczelina (mm) Wbudow. kolano 90 T stal // Spadek cisnienia Pa Spadek cisnienia Pa Spadek cisnienia Pa Szczelina: s S 74

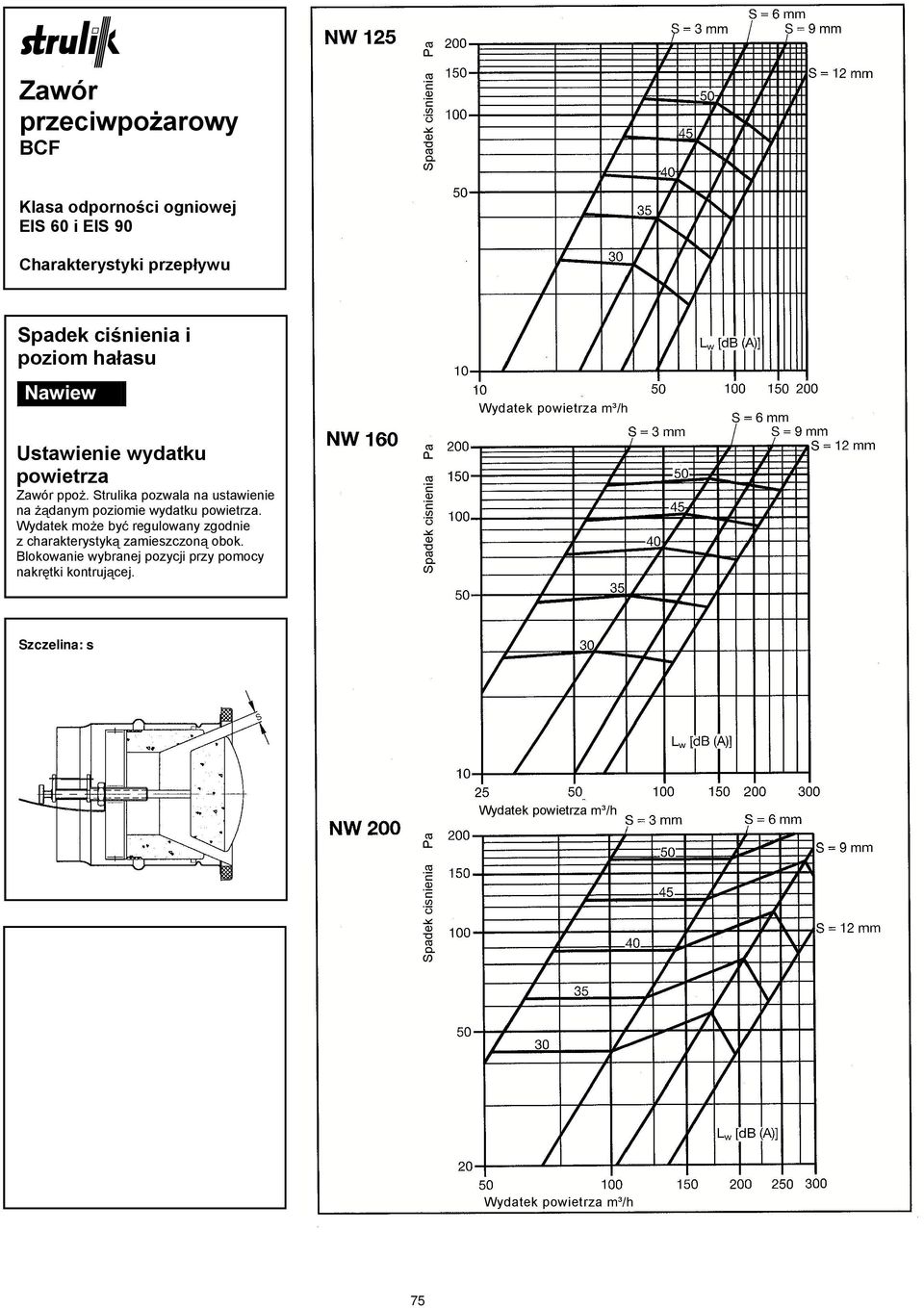

7 Charakterystyki przepywu Spadek cinienia i poziom haasu Nawiew Ustawienie wydatku powietrza Zawór ppo. Strulika pozwala na ustawienie na danym poziomie wydatku powietrza. Wydatek moe by regulowany zgodnie z charakterystyk zamieszczon obok. Blokowanie wybranej pozycji przy pomocy nakrtki kontrujcej. Szczelina: s S Spadek cisnienia Pa Spadek cisnienia Pa Spadek cisnienia Pa 75

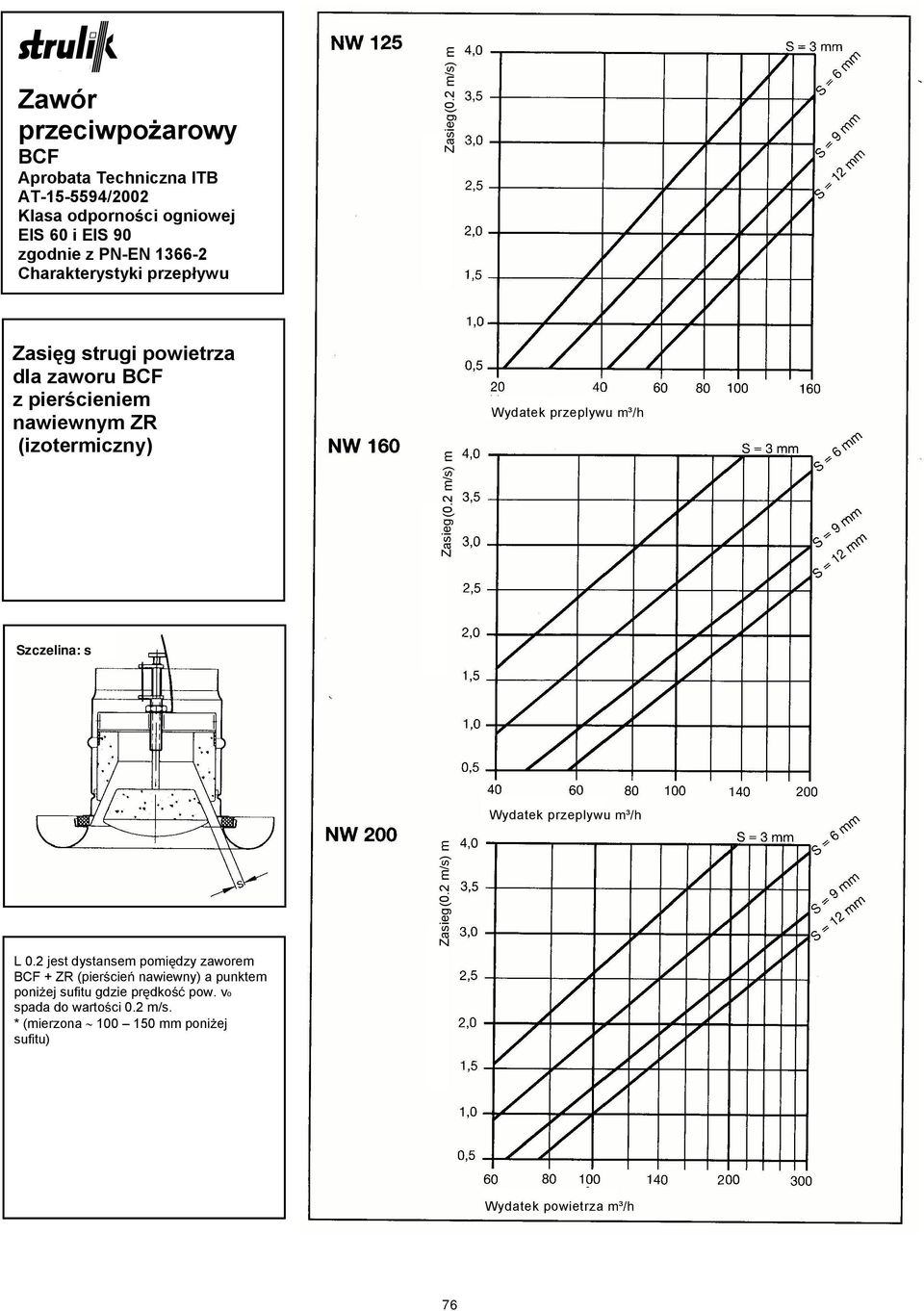

8 Charakterystyki przepywu Zasieg (0.2 m/s) m Zasig strugi powietrza dla zaworu z piercieniem nawiewnym ZR (izotermiczny) Szczelina: s L 0.2 jest dystansem pomidzy zaworem + ZR (piercie nawiewny) a punktem poniej sufitu gdzie prdko pow. vo spada do wartoci 0.2 m/s. * (mierzona mm poniej sufitu) Zasieg (0.2 m/s) m Zasieg (0.2 m/s) m Wydatek przeplywu m³/h Wydatek przeplywu m³/h 76

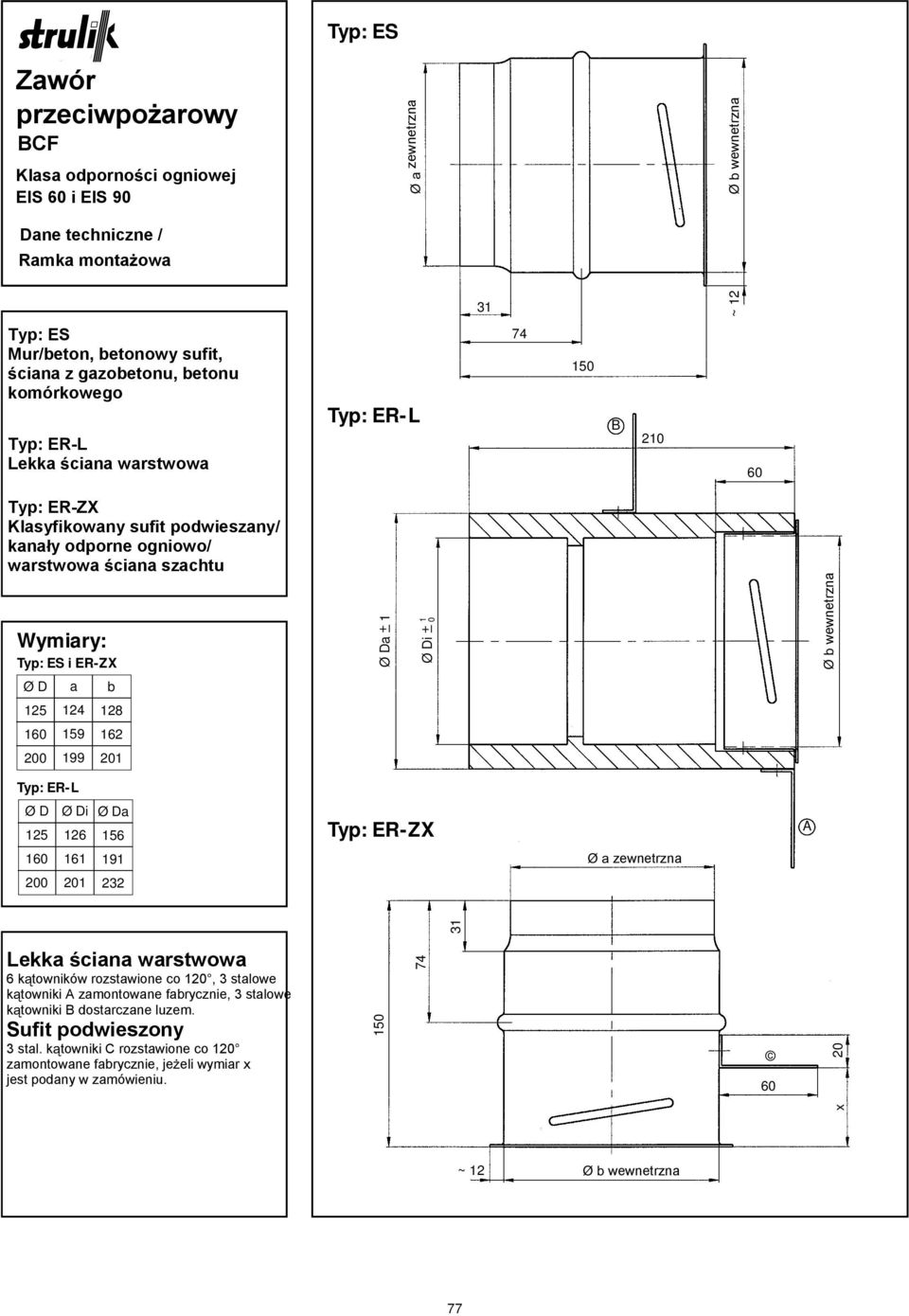

9 Typ: ES Zawór Ø a zewnetrzna Ø b wewnetrzna Dane techniczne / Ramka montaowa 31 ~ 12 Typ: ES Mur/beton, betonowy sufit, ciana z gazobetonu, betonu komórkowego Typ: ER-L Lekka ciana warstwowa Typ: ER-L B Wymiary: Typ: ES i ER-ZX Ø Da + 1 Ø Di Ø b wewnetrzna Ø D a b Typ: ER-L Ø D Ø Di 126 Ø Da 156 Typ: ER-ZX A Ø a zewnetrzna x Typ: ER-ZX Klasyfikowany sufit podwieszany/ kanay odporne ogniowo/ warstwowa ciana szachtu Lekka ciana warstwowa 6 ktowników rozstawione co 120, 3 stalowe ktowniki A zamontowane fabrycznie, 3 stalowe ktowniki B dostarczane luzem. Sufit podwieszony 3 stal. ktowniki C rozstawione co 120 zamontowane fabrycznie, jeeli wymiar x jest podany w zamówieniu. ~ 12 Ø b wewnetrzna 77

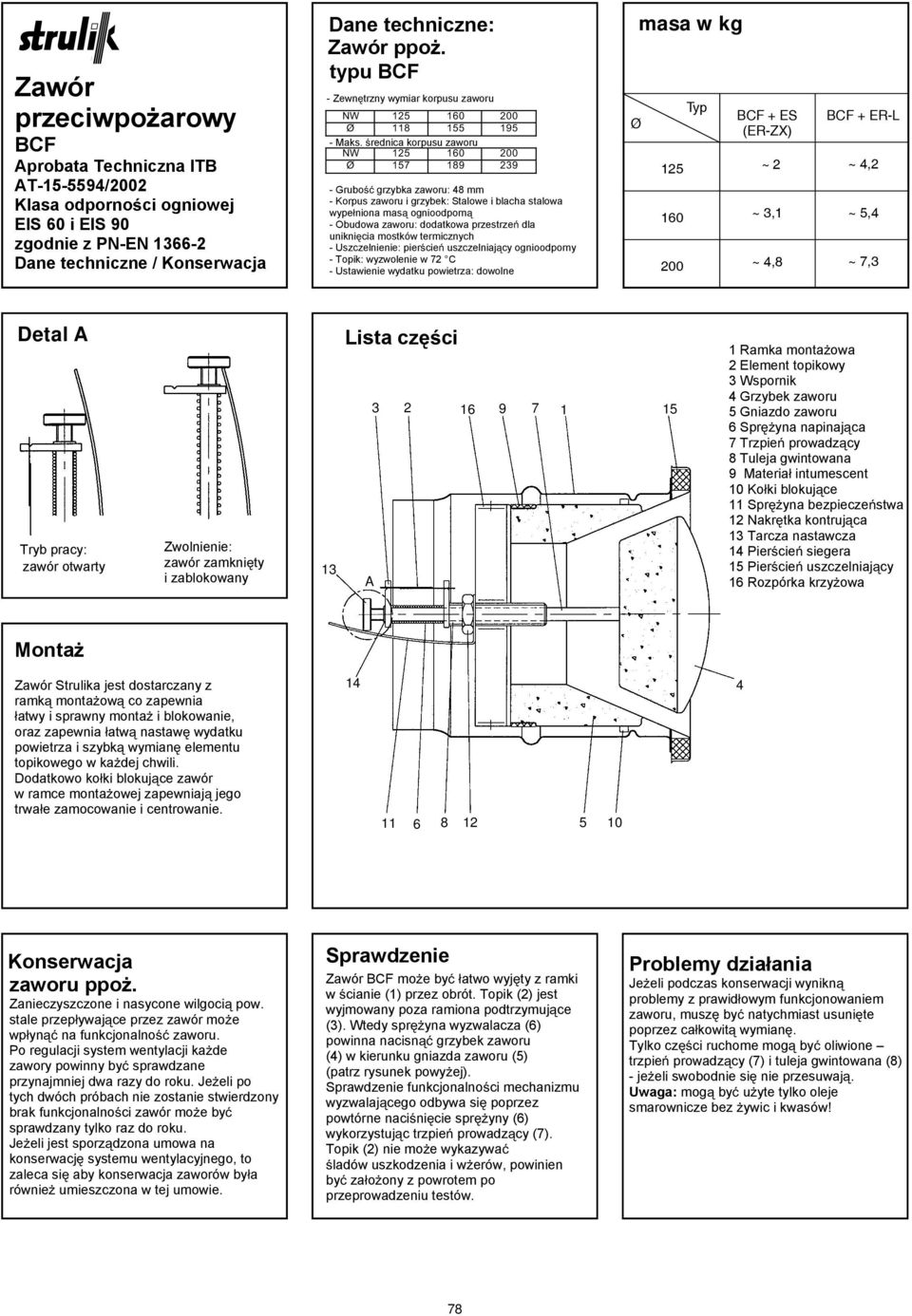

10 Dane techniczne / Konserwacja Dane techniczne: Zawór ppo. typu - Zewntrzny wymiar korpusu zaworu NW Ø Maks. rednica korpusu zaworu NW Ø Grubo grzybka zaworu: 48 mm - Korpus zaworu i grzybek: Stalowe i blacha stalowa wypeniona mas ognioodporn - Obudowa zaworu: dodatkowa przestrze dla uniknicia mostków termicznych - Uszczelnienie: piercie uszczelniajcy ognioodporny - Topik: wyzwolenie w 72 C - Ustawienie wydatku powietrza: dowolne Ø masa w kg Typ + ES (ER-ZX) ~ 2 ~ 3,1 ~ 4,8 + ER-L ~ 4,2 ~ 5,4 ~ 7,3 Detal A Tryb pracy: zawór otwarty Zwolnienie: zawór zamknity i zablokowany 13 Lista czci A Ramka montaowa 2 Element topikowy 3 Wspornik 4 Grzybek zaworu 5 Gniazdo zaworu 6 Spryna napinajca 7 Trzpie prowadzcy 8 Tuleja gwintowana 9 Materia intumescent 10 Koki blokujce 11 Spryna bezpieczestwa 12 Nakrtka kontrujca 13 Tarcza nastawcza 14 Piercie siegera 15 Piercie uszczelniajcy 16 Rozpórka krzyowa Monta Zawór Strulika jest dostarczany z ramk montaow co zapewnia atwy i sprawny monta i blokowanie, oraz zapewnia atw nastaw wydatku powietrza i szybk wymian elementu topikowego w kadej chwili. Dodatkowo koki blokujce zawór w ramce montaowej zapewniaj jego trwae zamocowanie i centrowanie Konserwacja zaworu ppo. Zanieczyszczone i nasycone wilgoci pow. stale przepywajce przez zawór moe wpyn na funkcjonalno zaworu. Po regulacji system wentylacji kade zawory powinny by sprawdzane przynajmniej dwa razy do roku. Jeeli po tych dwóch próbach nie zostanie stwierdzony brak funkcjonalnoci zawór moe by sprawdzany tylko raz do roku. Jeeli jest sporzdzona umowa na konserwacj systemu wentylacyjnego, to zaleca si aby konserwacja zaworów bya równie umieszczona w tej umowie. Sprawdzenie Zawór moe by atwo wyjty z ramki w cianie (1) przez obrót. Topik (2) jest wyjmowany poza ramiona podtrzymujce (3). Wtedy spryna wyzwalacza (6) powinna nacisn grzybek zaworu (4) w kierunku gniazda zaworu (5) (patrz rysunek powyej). Sprawdzenie funkcjonalnoci mechanizmu wyzwalajcego odbywa si poprzez powtórne nacinicie spryny (6) wykorzystujc trzpie prowadzcy (7). Topik (2) nie moe wykazywa ladów uszkodzenia i werów, powinien by zaoony z powrotem po przeprowadzeniu testów. Problemy dziaania Jeeli podczas konserwacji wynikn problemy z prawidowym funkcjonowaniem zaworu, musz by natychmiast usunite poprzez cakowit wymian. Tylko czci ruchome mog by oliwione trzpie prowadzcy (7) i tuleja gwintowana (8) - jeeli swobodnie si nie przesuwaj. Uwaga: mog by uyte tylko oleje smarownicze bez ywic i kwasów! 78

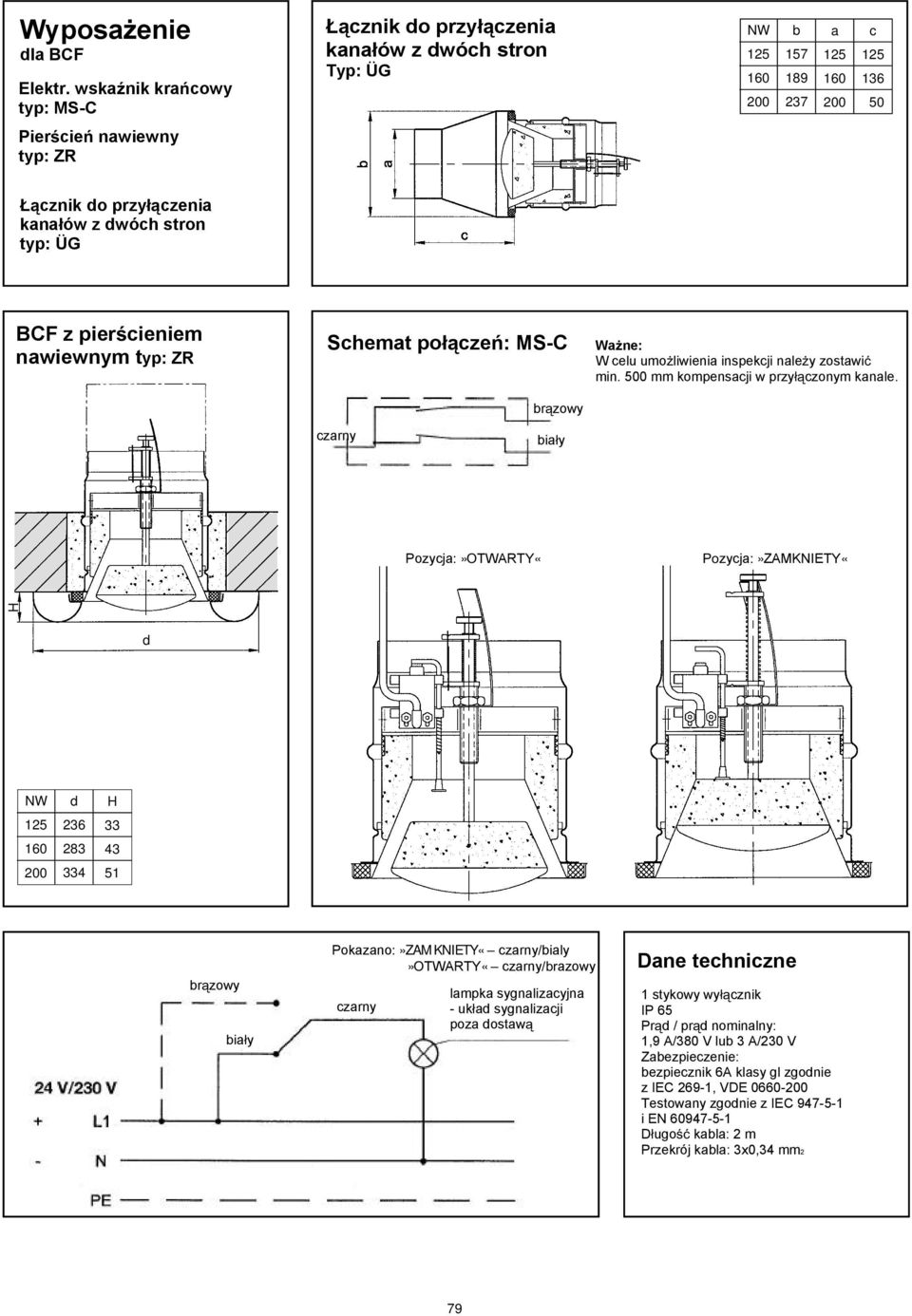

11 Wyposaenie dla Elektr. wskanik kracowy typ: MS-C cznik do przyczenia kanaów z dwóch stron Typ: ÜG NW b a c Piercie nawiewny typ: ZR cznik do przyczenia kanaów z dwóch stron typ: ÜG z piercieniem nawiewnym typ: ZR Schemat pocze: MS-C brzowy Wane: W celu umoliwienia inspekcji naley zostawi min. 500 mm kompensacji w przyczonym kanale. czarny biay Pozycja:»OTWARTY«Pozycja:»ZAMKNIETY«H d NW d H brzowy biay Pokazano:»ZAM KNIETY«czarny/bialy»OTWARTY«czarny/brazowy czarny lampka sygnalizacyjna - ukad sygnalizacji poza dostaw Dane techniczne 1 stykowy wycznik IP 65 Prd / prd nominalny: 1,9 A/380 V lub 3 A/230 V Zabezpieczenie: bezpiecznik 6A klasy gl zgodnie z IEC 269-1, VDE Testowany zgodnie z IEC i EN Dugo kabla: 2 m Przekrój kabla: 3x0,34 mm2 79
