Okrągły anemostat nawiewny

Transkrypt

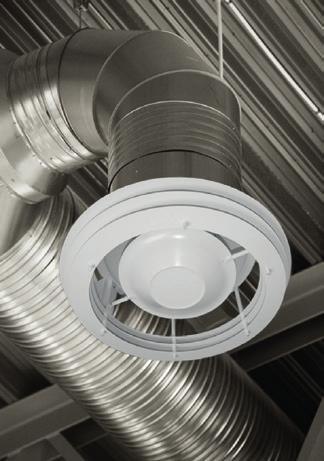

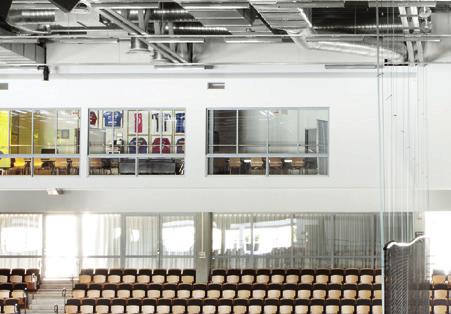

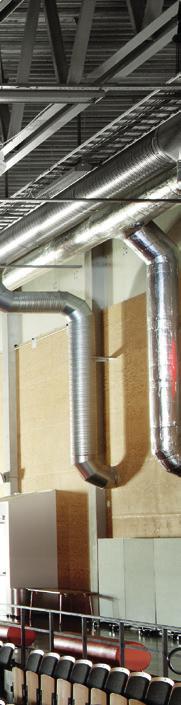

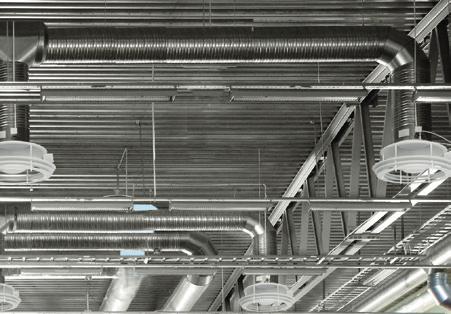

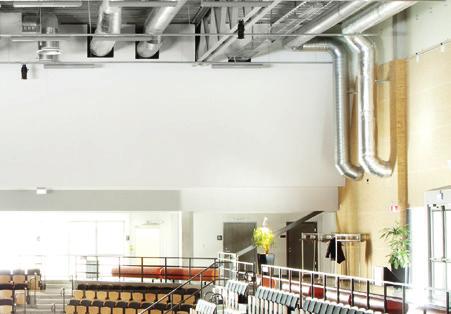

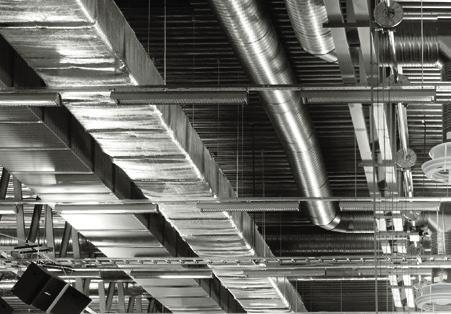

1 TM Okrągły anemostat nawiewny to okrągły anemostat nawiewny do montażu w pomieszczeniach wysokich i realizowania dużych wydajności jednostkowych. Powietrze może być nawiewane w płaszczyźnie pionowej lub poziomej z temperaturą niższą lub wyższą od temperatury w pomieszczeniu. KRÓTKA CHARAKTERYSTYKA WSTĘPNY DOBÓR Możliwość zastosowania do nawiewu powietrza w pomieszczeniach wysokich Wypływ poziomy Duża wydajność jednostkowa dla nawiewnika Możliwość nawiewu w płaszczyźnie poziomej lub pionowej Możliwość zastosowania siłownika elektrycznego do zmiany kształtu strumienia powietrza Możliwość zastosowania zarówno do ogrzewania jak i chłodzenia pomieszczeń Identyczna wartość spadku ciśnienia powietrza dla wypływu poziomegi I pionowego PRZEPŁYW POWIETRZA - POZIOM DŹWIĘKU db(a) Wielkość l/s db(a) m/h l/s db(a) m/h l/s m/h

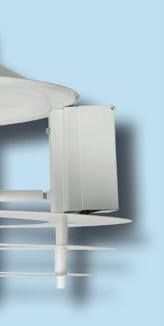

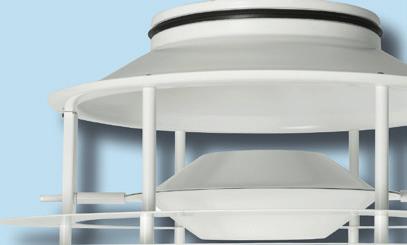

2 Opis techniczny Konstrukcja składa się z dwóch części: korpusu zewnętrznego wyposażonego w króciec podłączeniowy z gumową uszczelką aż do wielkości 00 włącznie oraz aerodynamicznie wyprofilowanej kierownicy powietrza wylotowego UWAGA! Wielkość 00 jest dostarczana bez gumowej uszczelki. Ustawienie kierownicy powietrza wylotowego może być regulowane ręcznie lub za pomocą siłownika. Materiały i wykończenie powierzchni Anemostat wykonany jest z blachy stalowej i standardowo pomalowany od wewnątrz i na zewnątrz na kolor biały: RAL 900 / NCS S 000-N. Nawiewnik jest dostępny opcjonalnie również w innych kolorach standardowych: - RAL 90, biały - RAL 9006, jasnoszary metalik - RAL 707, ciemnoszary - RAL 9007, ciemnoszary metalik - RAL 900, czarny W wykonaniu specjalnym nawiewniki mogą być malowane na dowolny kolor z palety RAL. Wyposażenie dodatkowe Siłownik elektryczny: Dwupunktowa regulacja zmiany wypływu strumienia powietrza na kierunek poziomy/pionowy. Sterownik do regulacji nastawy nawiewników z siłownikiem: VHC: Sterownik do zmiany ustawienia nawiewników z siłownikiem, które są projektowane do nawiewu powietrza z temperaturą niższą od temperatury w pomieszczeniu lub temperaturą wyższą niż temperatura w pomieszczeniu. Kontrolowanym parametrem jest różnica temperatur pomiędzy temperaturą powietrza nawiewanego, a pomieszczeniem. Sprawdź oddzielną kartę katalogową czerpanym i wyrzucanym. Parametry siłownika Schemat podłączeniowy siłownika Typ siłownika Napięcie zasilania V AC 0/60 Hz V DC AC 0..0V 0/60 Hz Pobór mocy Opóźnienie czasowe/ moment obrotowy s / Nm s / Nm LMA VA LMA VA Belimo LMA alt. Belimo LMA Rysunek 1. Schemat podłączeniowy anemostatu z siłownikiem elektrycznym -punktowa kontrola ustawienia siłownika. Nastawnik nie wchodzi w skład dostawy. Montaż Króciec podłączeniowy anemostatu łączy się z kanałem za pomocą zrywalnych nitów. Konserwacja W razie konieczności nawiewnik można czyścić na sucho lub na mokro przy użyciu letniej wody i detergentów. Do przyległych kanałów można dostać się bez użycia narzędzi.

3 Dobór wielkości Charakterystyki doboru zawierają dane akustyczne dla anemostatu umieszczonego w suficie. Poziom dźwięku podany jest w db(a) i odpowiada pomieszczeniu o chłonności akustycznej m (normalna chłonność akustyczna db). Zasięg strumienia powietrza l 0, dotyczy nawiewu izotermicznego. Zalecana maksymalna temperatura powietrza nawiewanego może być o o C niższa od temperatury powietrza w pomieszczeniu. Wartość db(c) jest normalnie o 6-9 db wyższa od wartości db(a). Dobór wielkości Dane akustyczne objaśnienie Poziom natężenia dźwięku podany jest w db(a) dla produktów znajdujących się w pomieszczeniach i dotyczy pomieszczeń o powierzchni pochłaniania dźwięku równej m. Wszelkie odstępstwa podawane są w opisie produktu. Pomiar nawiewników według ISO 1 i ISO 71, który jest przewidziany dla dźwięku szerokopasmowego o stałym charakterze, wykonywany jest za pomocą tzw. metody porównania, co oznacza, że zmierzony efektywny poziom mocy akustycznej jest porównywany z poziomem ciśnienia akustycznego dla skalibrowanego źródła dźwięku o znanej mocy akustycznej (metoda II i ASHRAE 6-7). L w = poziom mocy akustycznej w poszczególnych pasmach oktawowych w db ponad ( -1 W) L A = ważony funkcją A poziom ciśnienia akustycznego (poziom dźwięku) w db(a) odpowiadający chłonności akustycznej pomieszczenia równej m (chłonność akustyczna - db). DL = wielkość tłumienia dźwięku w poszczególnych pasmach oktawowych (db) K OK = współczynnik przeliczeniowy Poziom dźwięku L A db(a) oraz całkowity poziom mocy akustycznej L Wtot db można przeliczyć, za pomocą podanych dla każdego produktu w formie tabelarycznej współczynników K OK na poziom mocy akustycznej w poszczególnych pasmach oktawowych według wzoru: Wzór: L W = L A + K OK Dane dotyczące dźwięku w poszczególnych pasmach oktawowych także są podane w formie tabeli. Oprogramowanie do obliczeń W celu uzyskania danych dotyczących dźwięku w paśmie oktawowym oraz tłumienia dźwięku w paśmie oktawowym można skorzystać z programu obliczeniowego ProSelect, dostępnego na stronie internetowej Swegon. Przepływ powietrza Przepływ powietrza na charakterystykach nawiewników podawany jest w l/s oraz m /h. Zasięg strumienia powietrza Metoda testowania według PE-EN 18.Zasięg strumienia (l 0, ) to odległość pomiędzy nawiewnikiem, a miejscem, w którym największa prędkość powietrza w strumieniu izotermicznym osiąga wartość 0, m/s. Zasięg o wartości (l 0, ) jest podawany dla wszystkich nawiewników Swegon. Wartości podane na charakterystyce nawiewników dotyczą izotermicznego nawiewu powietrza. Zasięg strumienia podany jest dla nawiewników zamontowanych na równi z płaszczyzną sufitu. W wypadku jeśli nawiewniki podwieszane są pod sufitem w odległości przynajmniej 00 mm, zasięg należy zmniejszyć o około %. Zasięgi strumieni nieizotermicznych należy obliczyć za pomocą programu komputerowego ProAir, który jest dostępny na stronie internetowej Swegon. Rysunek - kierunki wypływu strumienia powietrza: 1 1 = Wypływ poziomy, chłodzenie = Wypływ pionowy, ogrzewanie l Charakterystyki doboru produktów - objaśnienie Informacje ogólne Na charakterystykach doboru nawiewników naniesione są następujące parametry:: Dane dotyczące warunków izotermicznych Zasięg strumienia powietrza z końcową prędkością 0, m/s Poziom dźwięku L A db(a) odpowiadający pomieszczeniom o chłonności akustycznej równej m Spadek ciśnienia całkowitego pt, Pa Przepływ powietrza q l/s i m /h Spadek ciśnienia Na charakterystykach doboru nawiewników podany jest spadek ciśnienia całkowitego (pt). Całkowity spadek ciśnienia (pt) to suma spadku ciśnienia statycznego (ps) i ciśnienia dynamicznego (pd). Nawiewnik: p t = p s + p d W przypadku wylotu powietrza nawiewanego całkowity spadek ciśnienia stanowi sumę dwóch ciśnień dodatnich i dlatego ma wyższą wartość liczbową niż spadek ciśnienia statycznego. W przypadku wylotu powietrza wyrzucanego spadek ciśnienia statycznego ma wartość ujemną i dlatego całkowity spadek ciśnienia ma niższą wartość liczbową niż spadek ciśnienia statycznego. Wywiewnik: p t = (-p s ) + p d Ciśnienie dynamiczne jest obliczane w następujący sposób: gdzie: P d = v r Pa v prędkość wlotowa w m/s r gęstość powietrza w kg/m

4 Charakterystyki doboru nawiew w płaszczyźnie poziomej i pionowej Przepływ - Spadek ciśnienia - Poziom dźwięku Zasięg strumienia powietrza 1 wypływ poziomy 0 1 wypływ poziomy db (A) db (A) l/s m /h l/s m /h l 0, m l 0, m 00 rozprzestrzenianie poziome 0 00 rozprzestrzenianie pionowe db (A) db(a) l/s m /h l/s m /h l 0, m l 0, m 00 rozprzestrzenianie poziome 00 rozprzestrzenianie pionowe db(a) db(a) l/s m /h l/s m /h l 0, m l 0, m

5 Wymiary i waga Ø Wielkość ØA ØB C D E ØF ØG ØH ØI Waga (kg) , *) *) Wielkość 00 jest dostarczana bez gumowej uszczelki. A B C 1 mm 17 mm E D 6 mm F G H I Rysunek., wymiary. Specyfikacja Produkt Okrągły anemostat nawiewny a -b -ccc Wersja: Regulacja ręczna 1 Regulacja z siłownikiem Wielkość: 1, 00, 00 Rysunek., tryby rozprzestrzeniania Kierownica powietrza wylotowego (linia ciągła) - tryb nawiewu poziomego Kierownica powietrza wylotowego (linia przerywana) - tryb nawiewu pionowego

6 Dodatkowych informacji technicznych nie zawartych w tym katalogu udzielają biura techniczno-handllowe Swegon. 6
