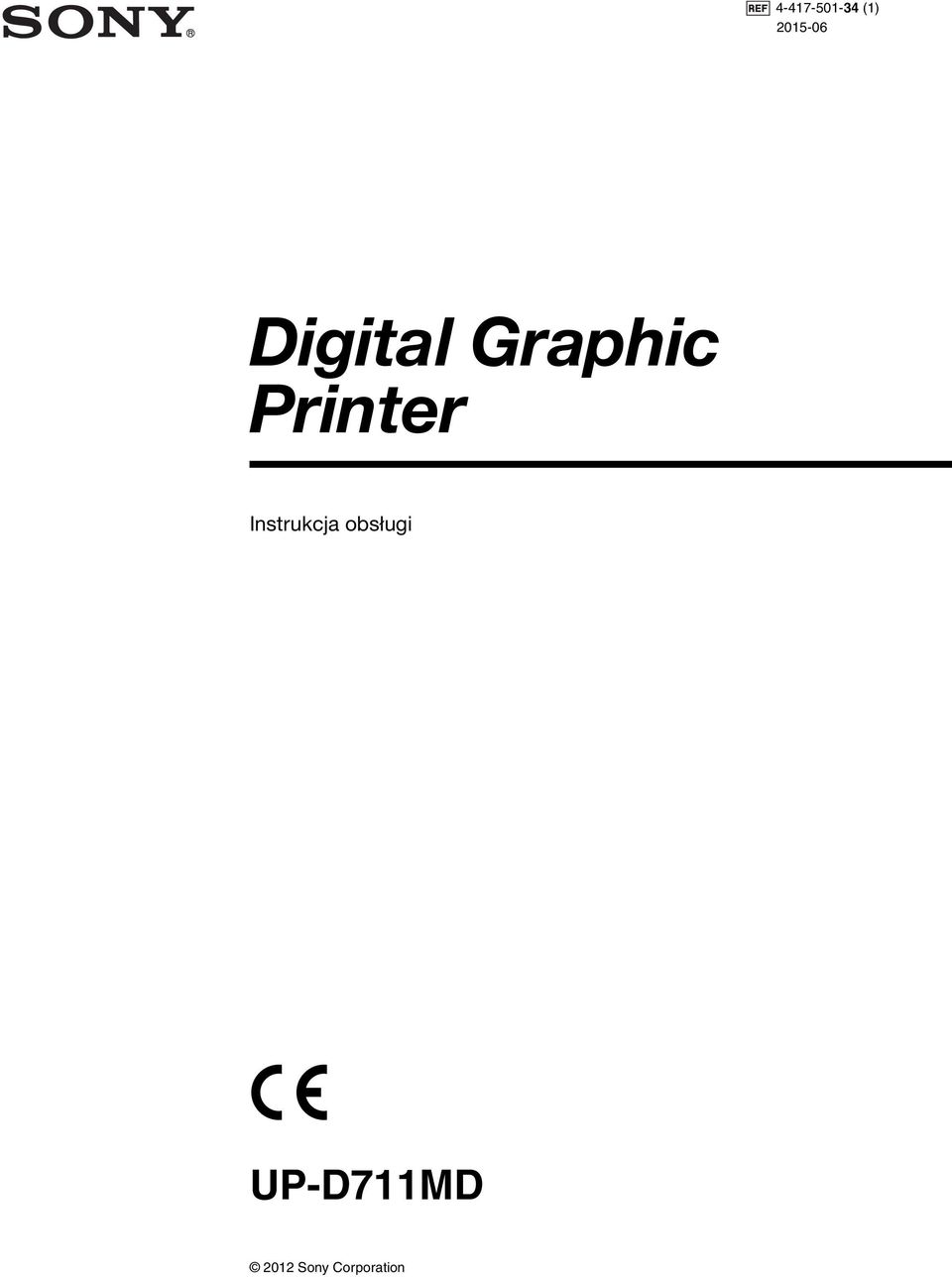

1 (1) Digital Graphic Printer Instrukcja obsługi UP-D711MD 2012 Sony Corporation

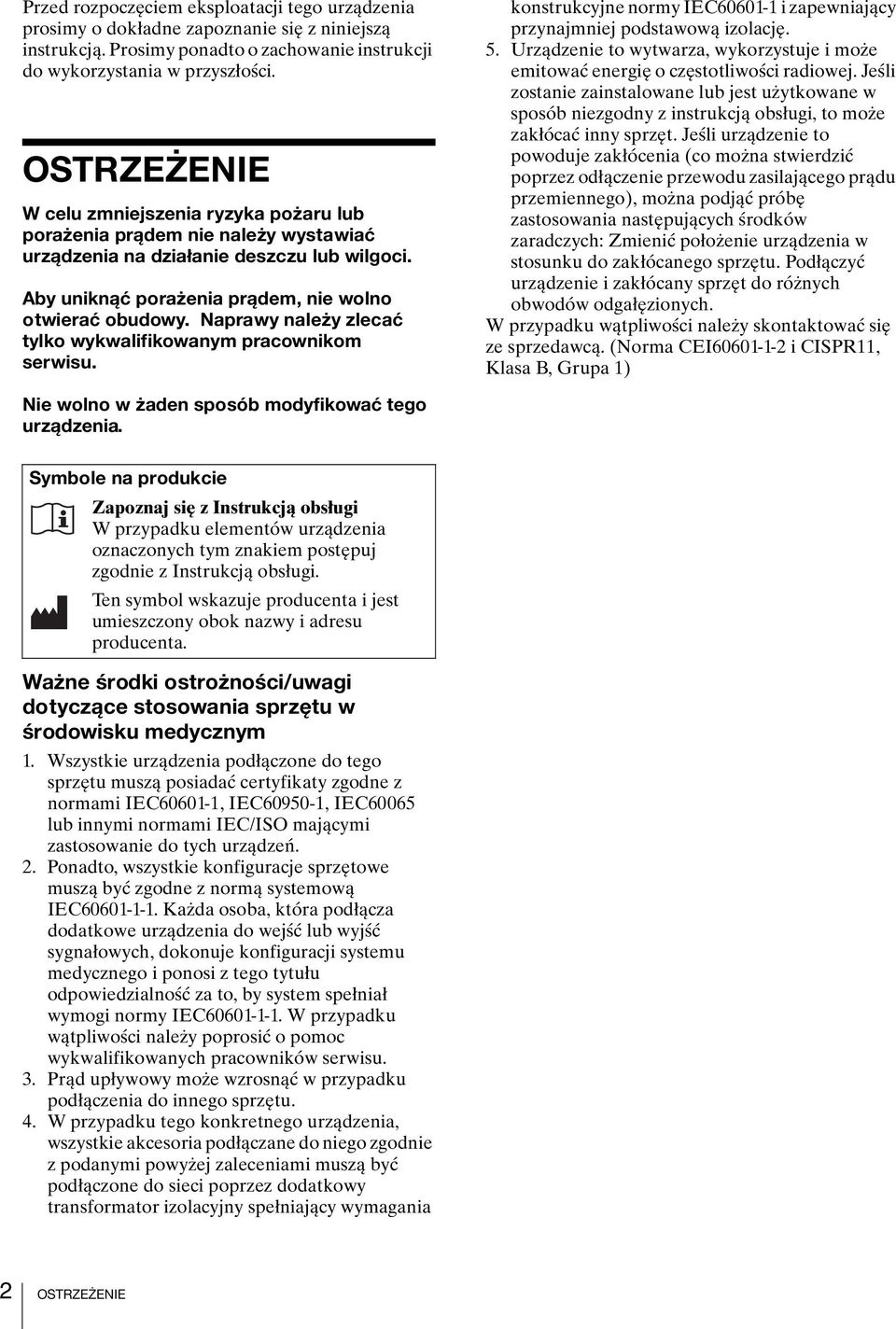

2 Przed rozpoczęciem eksploatacji tego urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją. Prosimy ponadto o zachowanie instrukcji do wykorzystania w przyszłości. OSTRZEŻENIE W celu zmniejszenia ryzyka pożaru lub porażenia prądem nie należy wystawiać urządzenia na działanie deszczu lub wilgoci. Aby uniknąć porażenia prądem, nie wolno otwierać obudowy. Naprawy należy zlecać tylko wykwalifikowanym pracownikom serwisu. konstrukcyjne normy IEC i zapewniający przynajmniej podstawową izolację. 5. Urządzenie to wytwarza, wykorzystuje i może emitować energię o częstotliwości radiowej. Jeśli zostanie zainstalowane lub jest użytkowane w sposób niezgodny z instrukcją obsługi, to może zakłócać inny sprzęt. Jeśli urządzenie to powoduje zakłócenia (co można stwierdzić poprzez odłączenie przewodu zasilającego prądu przemiennego), można podjąć próbę zastosowania następujących środków zaradczych: Zmienić położenie urządzenia w stosunku do zakłócanego sprzętu. Podłączyć urządzenie i zakłócany sprzęt do różnych obwodów odgałęzionych. W przypadku wątpliwości należy skontaktować się ze sprzedawcą. (Norma CEI i CISPR11, Klasa B, Grupa 1) Nie wolno w żaden sposób modyfikować tego urządzenia. Symbole na produkcie Zapoznaj się z Instrukcją obsługi W przypadku elementów urządzenia oznaczonych tym znakiem postępuj zgodnie z Instrukcją obsługi. Ten symbol wskazuje producenta i jest umieszczony obok nazwy i adresu producenta. Ważne środki ostrożności/uwagi dotyczące stosowania sprzętu w środowisku medycznym 1. Wszystkie urządzenia podłączone do tego sprzętu muszą posiadać certyfikaty zgodne z normami IEC , IEC , IEC60065 lub innymi normami IEC/ISO mającymi zastosowanie do tych urządzeń. 2. Ponadto, wszystkie konfiguracje sprzętowe muszą być zgodne z normą systemową IEC Każda osoba, która podłącza dodatkowe urządzenia do wejść lub wyjść sygnałowych, dokonuje konfiguracji systemu medycznego i ponosi z tego tytułu odpowiedzialność za to, by system spełniał wymogi normy IEC W przypadku wątpliwości należy poprosić o pomoc wykwalifikowanych pracowników serwisu. 3. Prąd upływowy może wzrosnąć w przypadku podłączenia do innego sprzętu. 4. W przypadku tego konkretnego urządzenia, wszystkie akcesoria podłączane do niego zgodnie z podanymi powyżej zaleceniami muszą być podłączone do sieci poprzez dodatkowy transformator izolacyjny spełniający wymagania 2 OSTRZEŻENIE

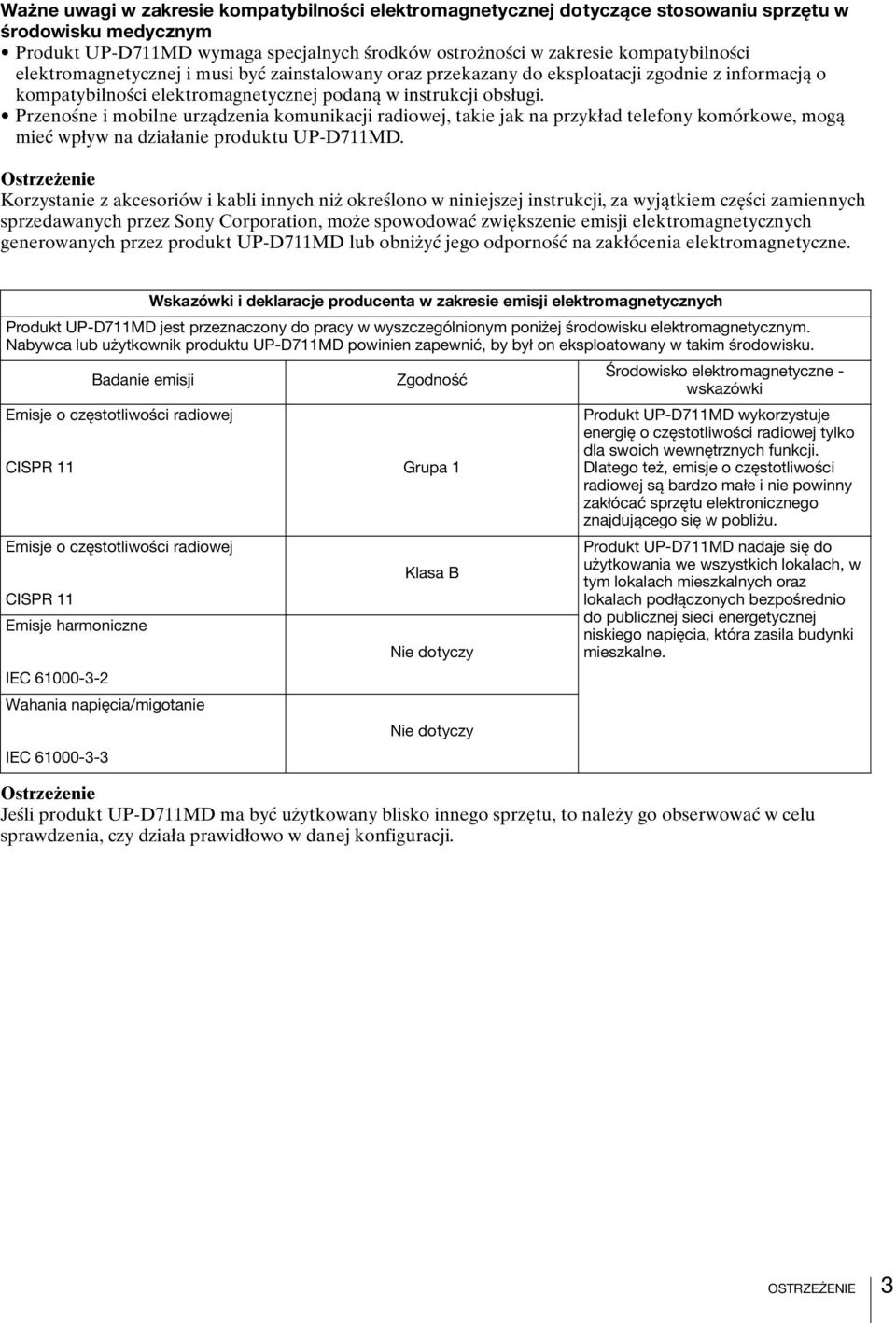

3 Ważne uwagi w zakresie kompatybilności elektromagnetycznej dotyczące stosowaniu sprzętu w środowisku medycznym Produkt UP-D711MD wymaga specjalnych środków ostrożności w zakresie kompatybilności elektromagnetycznej i musi być zainstalowany oraz przekazany do eksploatacji zgodnie z informacją o kompatybilności elektromagnetycznej podaną w instrukcji obsługi. Przenośne i mobilne urządzenia komunikacji radiowej, takie jak na przykład telefony komórkowe, mogą mieć wpływ na działanie produktu UP-D711MD. Ostrzeżenie Korzystanie z akcesoriów i kabli innych niż określono w niniejszej instrukcji, za wyjątkiem części zamiennych sprzedawanych przez Sony Corporation, może spowodować zwiększenie emisji elektromagnetycznych generowanych przez produkt UP-D711MD lub obniżyć jego odporność na zakłócenia elektromagnetyczne. Wskazówki i deklaracje producenta w zakresie emisji elektromagnetycznych Produkt UP-D711MD jest przeznaczony do pracy w wyszczególnionym poniżej środowisku elektromagnetycznym. Nabywca lub użytkownik produktu UP-D711MD powinien zapewnić, by był on eksploatowany w takim środowisku. Badanie emisji Emisje o częstotliwości radiowej Zgodność CISPR 11 Grupa 1 Emisje o częstotliwości radiowej CISPR 11 Emisje harmoniczne IEC Wahania napięcia/migotanie IEC Klasa B Nie dotyczy Nie dotyczy Środowisko elektromagnetyczne - wskazówki Produkt UP-D711MD wykorzystuje energię o częstotliwości radiowej tylko dla swoich wewnętrznych funkcji. Dlatego też, emisje o częstotliwości radiowej są bardzo małe i nie powinny zakłócać sprzętu elektronicznego znajdującego się w pobliżu. Produkt UP-D711MD nadaje się do użytkowania we wszystkich lokalach, w tym lokalach mieszkalnych oraz lokalach podłączonych bezpośrednio do publicznej sieci energetycznej niskiego napięcia, która zasila budynki mieszkalne. Ostrzeżenie Jeśli produkt UP-D711MD ma być użytkowany blisko innego sprzętu, to należy go obserwować w celu sprawdzenia, czy działa prawidłowo w danej konfiguracji. OSTRZEŻENIE 3

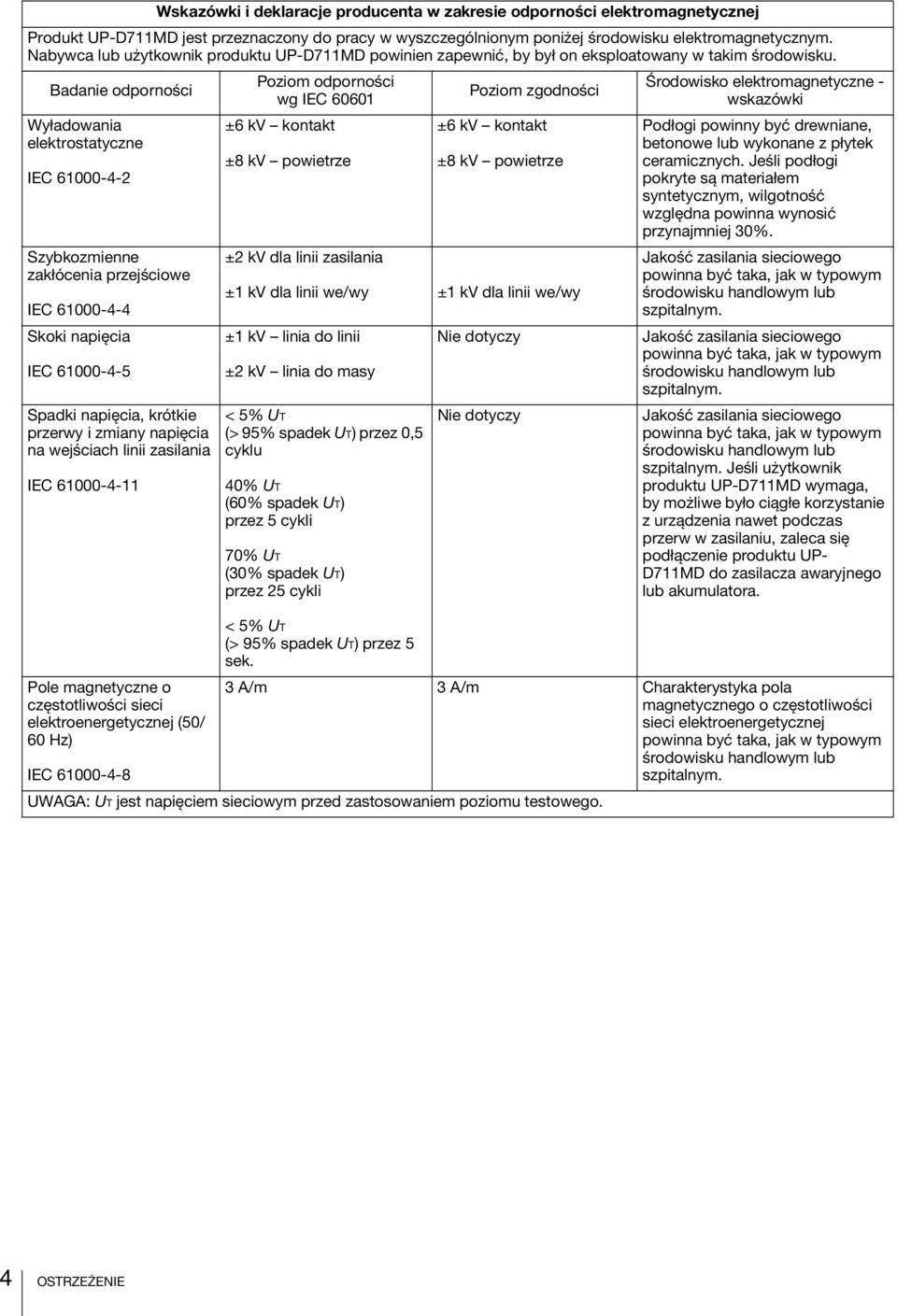

4 Wskazówki i deklaracje producenta w zakresie odporności elektromagnetycznej Produkt UP-D711MD jest przeznaczony do pracy w wyszczególnionym poniżej środowisku elektromagnetycznym. Nabywca lub użytkownik produktu UP-D711MD powinien zapewnić, by był on eksploatowany w takim środowisku. Badanie odporności Wyładowania elektrostatyczne IEC Szybkozmienne zakłócenia przejściowe IEC Skoki napięcia IEC Spadki napięcia, krótkie przerwy i zmiany napięcia na wejściach linii zasilania IEC Pole magnetyczne o częstotliwości sieci elektroenergetycznej (50/ 60 Hz) Poziom odporności wg IEC ±6 kv kontakt ±8 kv powietrze ±2 kv dla linii zasilania Poziom zgodności ±6 kv kontakt ±8 kv powietrze ±1 kv dla linii we/wy ±1 kv dla linii we/wy ±1 kv linia do linii ±2 kv linia do masy < 5% UT (> 95% spadek UT) przez 0,5 cyklu 40% UT (60% spadek UT) przez 5 cykli 70% UT (30% spadek UT) przez 25 cykli < 5% UT (> 95% spadek UT) przez 5 sek. Nie dotyczy Nie dotyczy Środowisko elektromagnetyczne - wskazówki Podłogi powinny być drewniane, betonowe lub wykonane z płytek ceramicznych. Jeśli podłogi pokryte są materiałem syntetycznym, wilgotność względna powinna wynosić przynajmniej 30%. Jakość zasilania sieciowego powinna być taka, jak w typowym środowisku handlowym lub szpitalnym. Jakość zasilania sieciowego powinna być taka, jak w typowym środowisku handlowym lub szpitalnym. Jakość zasilania sieciowego powinna być taka, jak w typowym środowisku handlowym lub szpitalnym. Jeśli użytkownik produktu UP-D711MD wymaga, by możliwe było ciągłe korzystanie z urządzenia nawet podczas przerw w zasilaniu, zaleca się podłączenie produktu UP- D711MD do zasilacza awaryjnego lub akumulatora. 3 A/m 3 A/m Charakterystyka pola magnetycznego o częstotliwości sieci elektroenergetycznej powinna być taka, jak w typowym środowisku handlowym lub szpitalnym. IEC UWAGA: UT jest napięciem sieciowym przed zastosowaniem poziomu testowego. 4 OSTRZEŻENIE

5 Wskazówki i deklaracje producenta w zakresie odporności elektromagnetycznej Produkt UP-D711MD jest przeznaczony do pracy w wyszczególnionym poniżej środowisku elektromagnetycznym. Nabywca lub użytkownik produktu UP-D711MD powinien zapewnić, by był on eksploatowany w takim środowisku. Badanie odporności Poziom odporności wg IEC Poziom zgodności Środowisko elektromagnetyczne - wskazówki Przenośne i mobilne urządzenia komunikacji radiowej powinny być używane z dala od jakichkolwiek elementów produktu UP-D711MD, w tym kabli, w odległości nie mniejszej niż odległość zalecana, która jest obliczana z równania częstotliwości nadajnika. Zalecana odległość Przewodzony sygnał o częstotliwości radiowej IEC Vrms 150 khz do 80 MHz 3 Vrms d = 1,2 Zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej 3 V/m 3 V/m d = 1,2 80 MHz do 800 MHz d = 2,3 800 MHz do 2,5 GHz IEC MHz do 2,5 GHz gdzie P jest maksymalną mocą znamionową nadajnika w watach (W) zgodnie z danymi producenta, a d jest zalecaną odległością w metrach (m). Natężenia pól pochodzących od stałych nadajników radiowych, określone w pomiarach pól elektromagnetycznych w terenie, a powinny być niższe od poziomu zgodności w każdym z zakresów częstotliwości. b Zakłócenia mogą występować w pobliżu sprzętu oznaczonego następującym symbolem: UWAGA 1: Przy 80 MHz i 800 MHz zastosowanie ma wyższy zakres częstotliwości. UWAGA 2: Wskazówki te mogą nie mieć zastosowania w niektórych sytuacjach. Na propagację fal elektromagnetycznych wpływa absorpcja oraz odbicia od różnych struktur, przedmiotów i ludzi. a Nie można z odpowiednią dokładnością przewidzieć teoretycznie natężeń pól pochodzących od stałych nadajników, np. stacji bazowych telefonów wykorzystujących łączność radiową (komórkowych/bezprzewodowych) i przenośnych radiotelefonów, amatorskich nadajników radiowych oraz nadajników AM, FM i telewizyjnych. W celu dokonania oceny środowiska elektromagnetycznego generowanego przez stałe nadajniki radiowe należy rozważyć przeprowadzenie pomiarów elektromagnetycznych. Jeśli natężenie pola zmierzone w miejscu eksploatacji produktu UP-D711MD przewyższa dopuszczalny poziom zgodności w zakresie częstotliwości radiowej, należy przeprowadzić obserwację produktu UP-D711MD, aby sprawdzić, czy urządzenie działa poprawnie. W przypadku stwierdzenia nieprawidłowego działania może być konieczne zastosowanie innych środków zaradczych, takich jak obrócenie produktu UP-D711MD w inną stronę lub przestawienie go w inne miejsce. b Dla zakresu częstotliwości od 150 khz do 80 MHz natężenie pola powinno być niższe niż 3 V/m. OSTRZEŻENIE 5

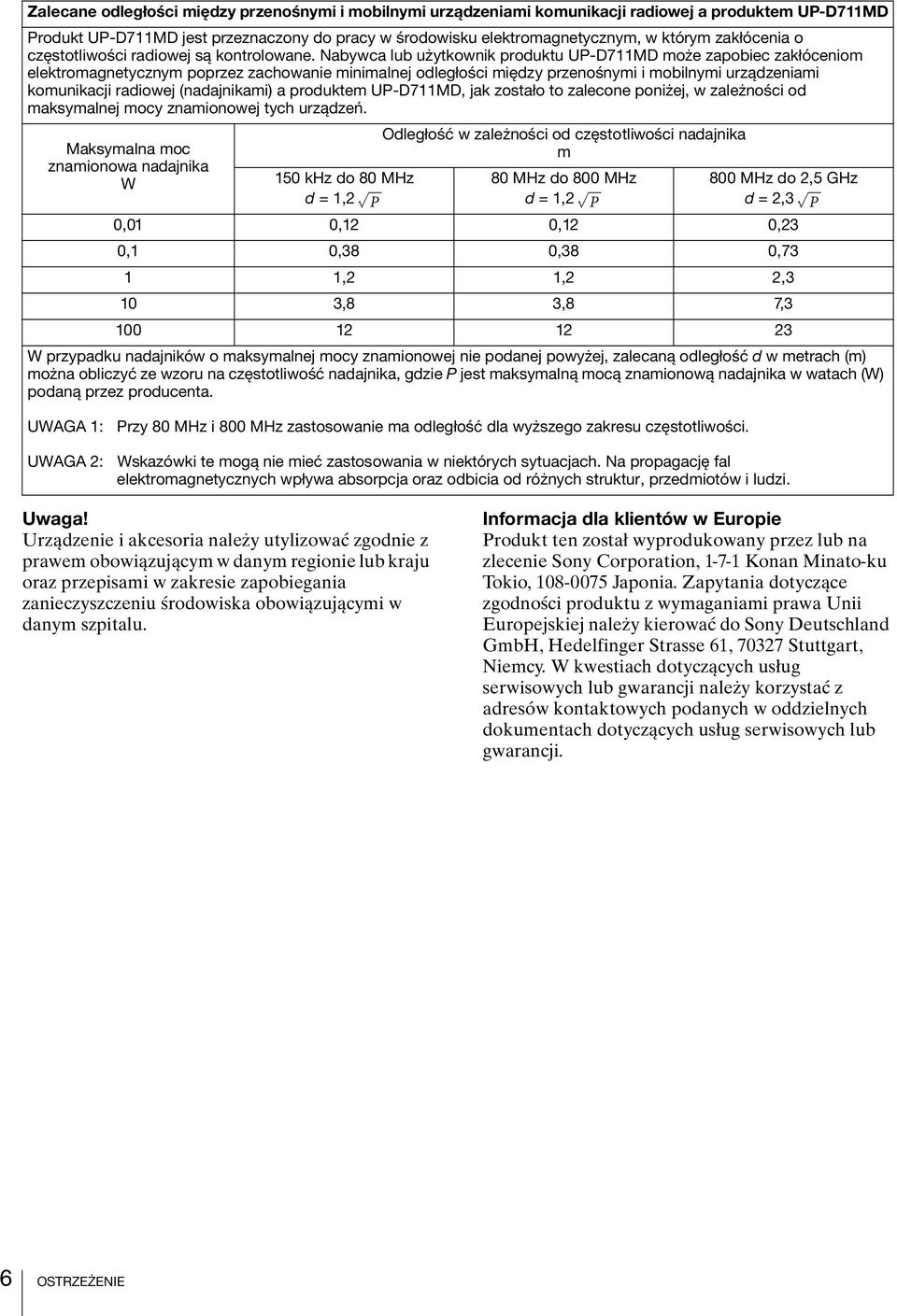

6 Zalecane odległości między przenośnymi i mobilnymi urządzeniami komunikacji radiowej a produktem UP-D711MD Produkt UP-D711MD jest przeznaczony do pracy w środowisku elektromagnetycznym, w którym zakłócenia o częstotliwości radiowej są kontrolowane. Nabywca lub użytkownik produktu UP-D711MD może zapobiec zakłóceniom elektromagnetycznym poprzez zachowanie minimalnej odległości między przenośnymi i mobilnymi urządzeniami komunikacji radiowej (nadajnikami) a produktem UP-D711MD, jak zostało to zalecone poniżej, w zależności od maksymalnej mocy znamionowej tych urządzeń. Maksymalna moc znamionowa nadajnika W 150 khz do 80 MHz d = 1,2 Odległość w zależności od częstotliwości nadajnika m 80 MHz do 800 MHz d = 1,2 800 MHz do 2,5 GHz d = 2,3 0,01 0,12 0,12 0,23 0,1 0,38 0,38 0,73 1 1,2 1,2 2,3 10 3,8 3,8 7, W przypadku nadajników o maksymalnej mocy znamionowej nie podanej powyżej, zalecaną odległość d w metrach (m) można obliczyć ze wzoru na częstotliwość nadajnika, gdzie P jest maksymalną mocą znamionową nadajnika w watach (W) podaną przez producenta. UWAGA 1: UWAGA 2: Przy 80 MHz i 800 MHz zastosowanie ma odległość dla wyższego zakresu częstotliwości. Wskazówki te mogą nie mieć zastosowania w niektórych sytuacjach. Na propagację fal elektromagnetycznych wpływa absorpcja oraz odbicia od różnych struktur, przedmiotów i ludzi. Uwaga! Urządzenie i akcesoria należy utylizować zgodnie z prawem obowiązującym w danym regionie lub kraju oraz przepisami w zakresie zapobiegania zanieczyszczeniu środowiska obowiązującymi w danym szpitalu. Informacja dla klientów w Europie Produkt ten został wyprodukowany przez lub na zlecenie Sony Corporation, Konan Minato-ku Tokio, Japonia. Zapytania dotyczące zgodności produktu z wymaganiami prawa Unii Europejskiej należy kierować do Sony Deutschland GmbH, Hedelfinger Strasse 61, Stuttgart, Niemcy. W kwestiach dotyczących usług serwisowych lub gwarancji należy korzystać z adresów kontaktowych podanych w oddzielnych dokumentach dotyczących usług serwisowych lub gwarancji. 6 OSTRZEŻENIE

7 Spis treści OSTRZEŻENIE... 2 Wprowadzenie Przegląd... 8 Lokalizacja i funkcja części drukarki oraz elementów sterujących... 8 Panel przedni... 8 Panel tylny... 9 Sprawdzanie akcesoriów Połączenia Podłączanie złącza USB Podłączanie przewodu DC Instalacja sterownika drukarki Papier Rodzaje papieru, których można użyć Wkładanie papieru do urządzenia Wkładanie papieru Obsługa Drukowanie Rozpoczynanie zadania wydruku Anulowanie zadania wydruku Podawanie papieru Cięcie papieru Inne Ostrzeżenia Informacje dotyczące sposobu używania Informacje o bezpieczeństwie Informacje dotyczące montażu Informacje o karecie drukarki Konserwacja Czyszczenie obudowy Czyszczenie głowicy termicznej Czyszczenie wałka Dane techniczne Rozwiązywanie problemów Lampki Indeks

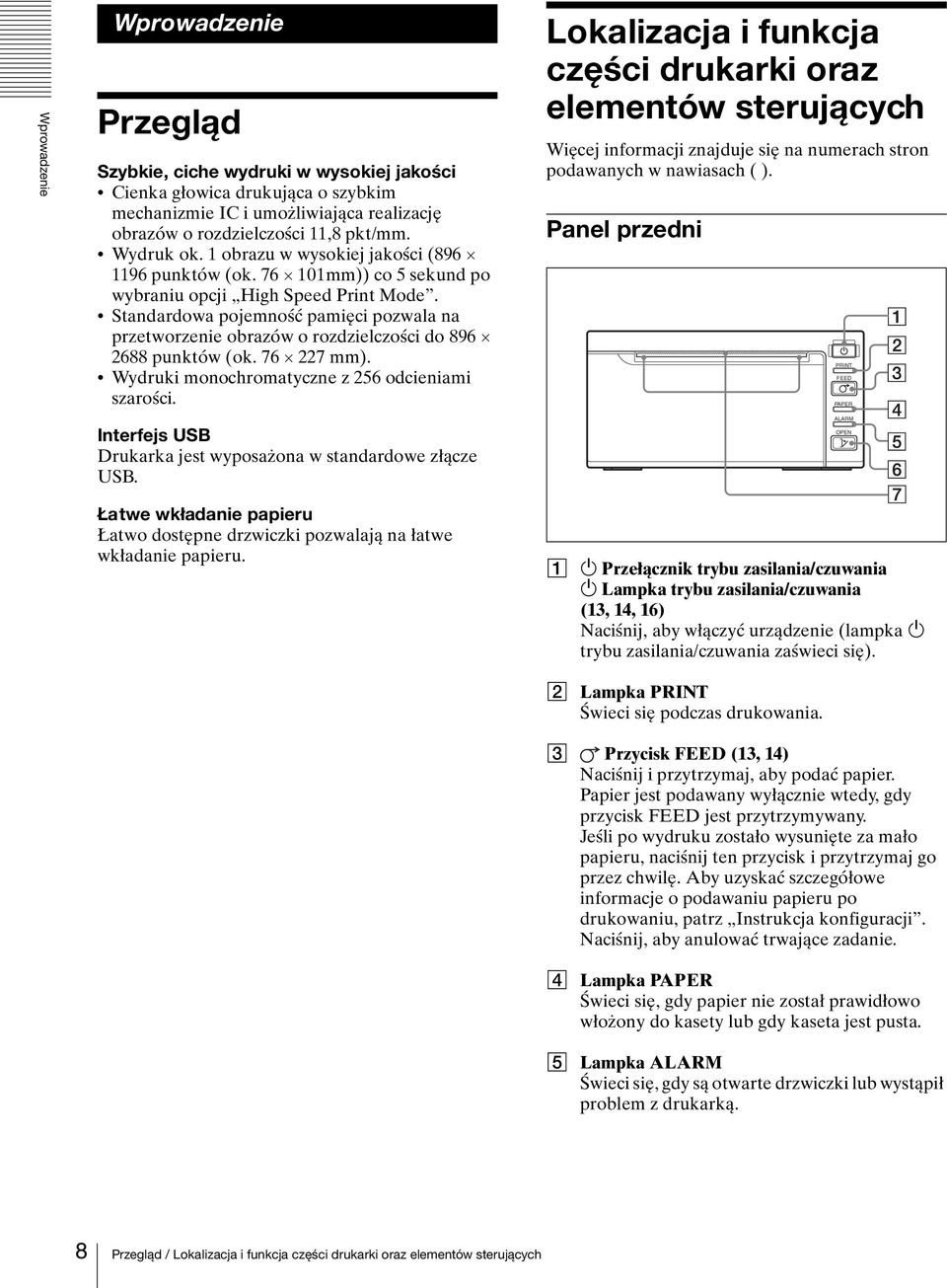

8 Wprowadzenie Wprowadzenie Przegląd Szybkie, ciche wydruki w wysokiej jakości Cienka głowica drukująca o szybkim mechanizmie IC i umożliwiająca realizację obrazów o rozdzielczości 11,8 pkt/mm. Wydruk ok. 1 obrazu w wysokiej jakości ( punktów (ok mm)) co 5 sekund po wybraniu opcji High Speed Print Mode. Standardowa pojemność pamięci pozwala na przetworzenie obrazów o rozdzielczości do punktów (ok mm). Wydruki monochromatyczne z 256 odcieniami szarości. Lokalizacja i funkcja części drukarki oraz elementów sterujących Więcej informacji znajduje się na numerach stron podawanych w nawiasach ( ). Panel przedni PRINT FEED PAPER Interfejs USB Drukarka jest wyposażona w standardowe złącze USB. Łatwe wkładanie papieru Łatwo dostępne drzwiczki pozwalają na łatwe wkładanie papieru. A 1 Przełącznik trybu zasilania/czuwania 1 Lampka trybu zasilania/czuwania (13, 14, 16) Naciśnij, aby włączyć urządzenie (lampka 1 trybu zasilania/czuwania zaświeci się). B Lampka PRINT Świeci się podczas drukowania. C Przycisk FEED (13, 14) Naciśnij i przytrzymaj, aby podać papier. Papier jest podawany wyłącznie wtedy, gdy przycisk FEED jest przytrzymywany. Jeśli po wydruku zostało wysunięte za mało papieru, naciśnij ten przycisk i przytrzymaj go przez chwilę. Aby uzyskać szczegółowe informacje o podawaniu papieru po drukowaniu, patrz Instrukcja konfiguracji. Naciśnij, aby anulować trwające zadanie. D Lampka PAPER Świeci się, gdy papier nie został prawidłowo włożony do kasety lub gdy kaseta jest pusta. E Lampka ALARM Świeci się, gdy są otwarte drzwiczki lub wystąpił problem z drukarką. ALARM OPEN 8 Przegląd / Lokalizacja i funkcja części drukarki oraz elementów sterujących

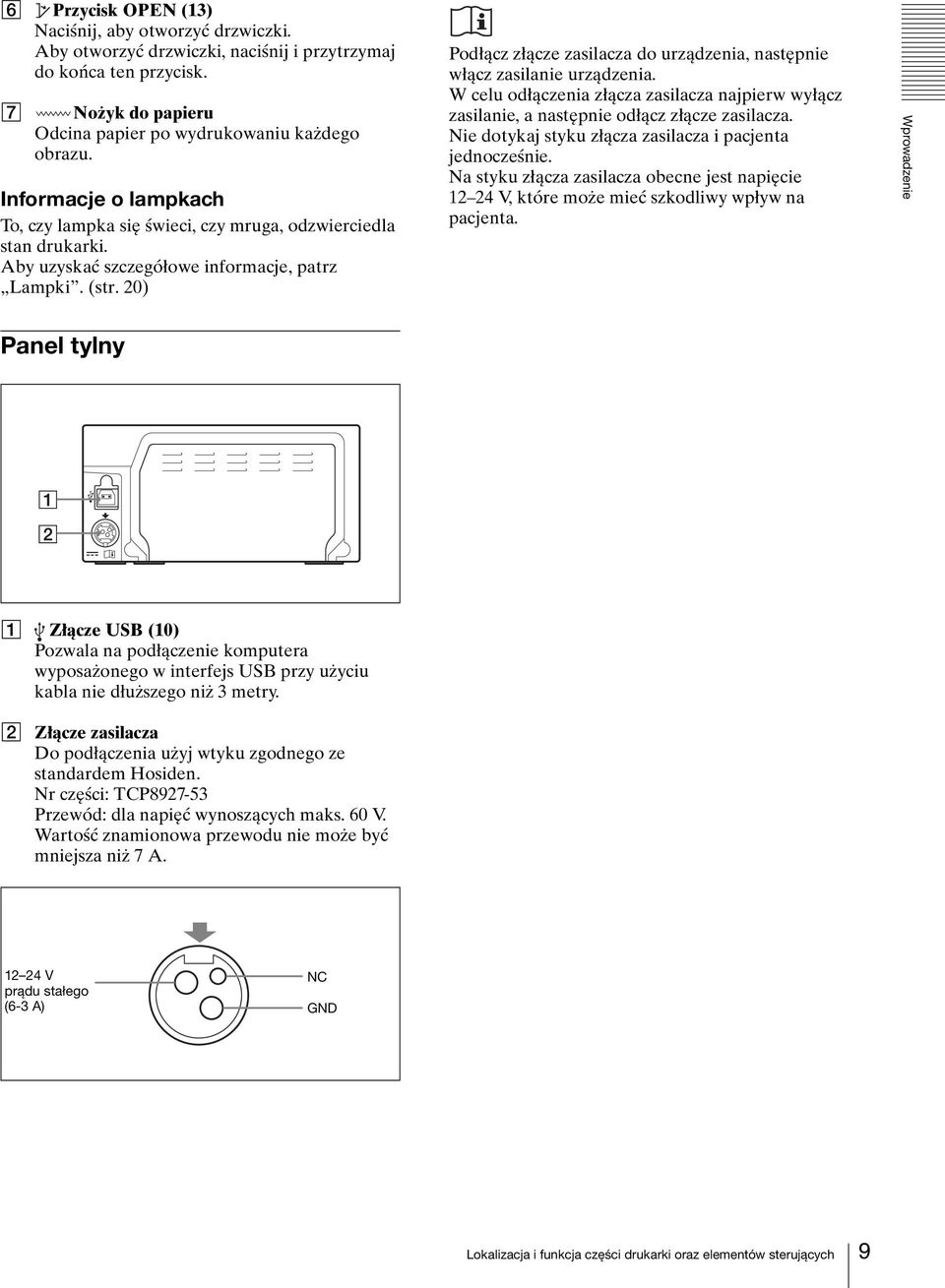

9 F Przycisk OPEN (13) Naciśnij, aby otworzyć drzwiczki. Aby otworzyć drzwiczki, naciśnij i przytrzymaj do końca ten przycisk. G Nożyk do papieru Odcina papier po wydrukowaniu każdego obrazu. Informacje o lampkach To, czy lampka się świeci, czy mruga, odzwierciedla stan drukarki. Aby uzyskać szczegółowe informacje, patrz Lampki. (str. 20) Podłącz złącze zasilacza do urządzenia, następnie włącz zasilanie urządzenia. W celu odłączenia złącza zasilacza najpierw wyłącz zasilanie, a następnie odłącz złącze zasilacza. Nie dotykaj styku złącza zasilacza i pacjenta jednocześnie. Na styku złącza zasilacza obecne jest napięcie V, które może mieć szkodliwy wpływ na pacjenta. Wprowadzenie Panel tylny A Złącze USB (10) Pozwala na podłączenie komputera wyposażonego w interfejs USB przy użyciu kabla nie dłuższego niż 3 metry. B Złącze zasilacza Do podłączenia użyj wtyku zgodnego ze standardem Hosiden. Nr części: TCP Przewód: dla napięć wynoszących maks. 60 V. Wartość znamionowa przewodu nie może być mniejsza niż 7 A V prądu stałego (6-3 A) NC GND Lokalizacja i funkcja części drukarki oraz elementów sterujących 9

10 Wprowadzenie Sprawdzanie akcesoriów Sprawdź akcesoria. Arkusz czyszczący głowicy termicznej (1) Połączenia Przy przewodzie zasilającym odłączonym od źródła prądu podłącz kabel USB do urządzenia i do komputera, a następnie podłącz przewód zasilający. Szczegółowe informacje na temat podłączania urządzenia znajdują się w instrukcji dołączonej do komputera lub innego urządzenia peryferyjnego. Przeczytaj zanim rozpoczniesz pracę z drukarką (1) Płyta CD-ROM (1) Dane kontaktowe do punktów serwisowych (1) Uwagi Upewnij się, czy kabel USB jest prawidłowo podłączony po obu stronach. Upewnij się, czy przewód zasilający jest prawidłowo podłączony i zabezpieczony. Oprogramowanie do obsługi urządzenia nie oferuje obsługi pracy sieciowej urządzenia. Drukarka podłączona do komputera przy użyciu kabla USB przez koncentrator USB może nie działać prawidłowo. Źródło zasilania dla urządzenia powinno przesyłać prąd stały o napięciu 12 V - 24 V i oferować moc przynajmniej 72 W. (12 V: natężenie 6 A lub więcej; 24 V: 3 A lub więcej) Przed podłączeniem lub odłączeniem przewodu zasilającego należy odłączyć zasilanie zewnętrzne. W przeciwnym razie może dojść do uszkodzenia urzązenia. Podłączanie złącza USB UP-D711MD do złącza (USB) Włóż złącze symbolem (USB) skierowanym do góry. Kabel łączący USB 10 Sprawdzanie akcesoriów / Połączenia

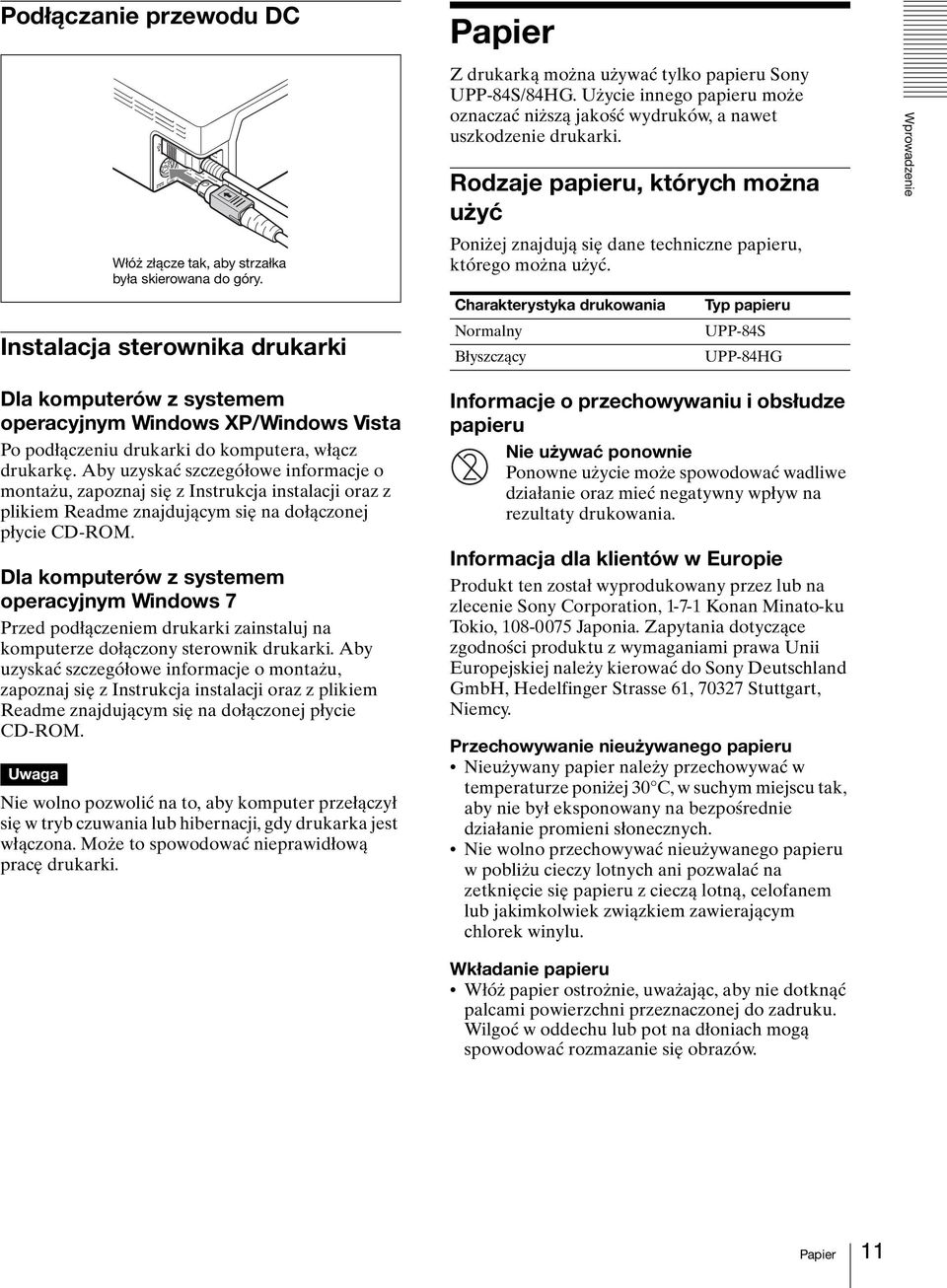

11 Podłączanie przewodu DC Włóż złącze tak, aby strzałka była skierowana do góry. Instalacja sterownika drukarki Papier Z drukarką można używać tylko papieru Sony UPP-84S/84HG. Użycie innego papieru może oznaczać niższą jakość wydruków, a nawet uszkodzenie drukarki. Rodzaje papieru, których można użyć Poniżej znajdują się dane techniczne papieru, którego można użyć. Charakterystyka drukowania Normalny Błyszczący Typ papieru UPP-84S UPP-84HG Wprowadzenie Dla komputerów z systemem operacyjnym Windows XP/Windows Vista Po podłączeniu drukarki do komputera, włącz drukarkę. Aby uzyskać szczegółowe informacje o montażu, zapoznaj się z Instrukcja instalacji oraz z plikiem Readme znajdującym się na dołączonej płycie CD-ROM. Dla komputerów z systemem operacyjnym Windows 7 Przed podłączeniem drukarki zainstaluj na komputerze dołączony sterownik drukarki. Aby uzyskać szczegółowe informacje o montażu, zapoznaj się z Instrukcja instalacji oraz z plikiem Readme znajdującym się na dołączonej płycie CD-ROM. Uwaga Nie wolno pozwolić na to, aby komputer przełączył się w tryb czuwania lub hibernacji, gdy drukarka jest włączona. Może to spowodować nieprawidłową pracę drukarki. Informacje o przechowywaniu i obsłudze papieru Nie używać ponownie Ponowne użycie może spowodować wadliwe działanie oraz mieć negatywny wpływ na rezultaty drukowania. Informacja dla klientów w Europie Produkt ten został wyprodukowany przez lub na zlecenie Sony Corporation, Konan Minato-ku Tokio, Japonia. Zapytania dotyczące zgodności produktu z wymaganiami prawa Unii Europejskiej należy kierować do Sony Deutschland GmbH, Hedelfinger Strasse 61, Stuttgart, Niemcy. Przechowywanie nieużywanego papieru Nieużywany papier należy przechowywać w temperaturze poniżej 30 C, w suchym miejscu tak, aby nie był eksponowany na bezpośrednie działanie promieni słonecznych. Nie wolno przechowywać nieużywanego papieru w pobliżu cieczy lotnych ani pozwalać na zetknięcie się papieru z cieczą lotną, celofanem lub jakimkolwiek związkiem zawierającym chlorek winylu. Wkładanie papieru Włóż papier ostrożnie, uważając, aby nie dotknąć palcami powierzchni przeznaczonej do zadruku. Wilgoć w oddechu lub pot na dłoniach mogą spowodować rozmazanie się obrazów. Papier 11

12 Wprowadzenie Po usunięciu arkusza z przedniego brzegu papieru, przed przystąpieniem do drukowania pociągnij papier na ok. 15 cm. Arkusz, który pozostanie na papierze, może spowodować uszkodzenie wydruku. Przechowywanie wydruków Aby uniknąć blaknięcia lub przebarwień wydruków, przechowuj je w chłodnych, suchych miejscach, których temperatura nie przekracza 30 C. Wydruki należy przechowywać w koszulkach z polipropylenu lub między arkuszami papieru, które nie zawierają w sobie żadnego plastiku. Nie wolno przechowywać wydruków w miejscach, w których będą narażone na bezpośrednie działanie promieni słonecznych lub wysoką wilgotność. Nie wolno przechowywać wydruków w pobliżu cieczy lotnych ani pozwalać na zetknięcie się papieru z cieczą lotną, celofanem lub jakimkolwiek związkiem zawierającym chlorek winylu. Aby wydruki nie blakły, nie układaj ich pod arkuszami filmu diazo do kopiowania. Aby zamocować wydruki na innym arkuszu papieru, użyj taśmy dwustronnej lub środka klejącego na bazie wody. Wkładanie papieru do urządzenia Podczas wkładania papieru do urządzenia zwróć uwagę na ostrzeżenia umieszczone na nim. Uwaga Urządzenie ma wbudowany nożyk do papieru. Podczas wkładania papieru uważaj, aby nie dotknąć nożyka. Może to spowodować obrażenia. Uwaga Nie wolno wkładać palców do tylnej części tacy na papier. Może dojść do utknięcia palca w otworze wewnętrznym i obrażeń. Uwagi Przed włożeniem papieru do urządzenia, patrz Papier (str. 11). Zawsze wkładaj papier ostrożnie, uważając, aby nie pogorszyć jakości wydruków. Nie zginaj ani nie wyginaj papieru i nie dotykaj nigdy palcami powierzchni przeznaczonej do zadruku. Pot z odcisków palców może spowodować rozmazywanie się wydruków. Nie używaj papieru innego niż UPP-84S/84HG. (str. 11) Sprawdź, czy ustawienia typu papieru w sterowniku drukarki odpowiadają papierowi, który ma zostać użyty. Aktualnie wybrany papier można sprawdzić na ekranie sterownika drukarki. Aby uzyskać więcej informacji, patrz Instrukcja konfiguracji. 12 Wkładanie papieru do urządzenia

13 Wkładanie papieru 1 Aby włączyć urządzenie, naciśnij przełącznik 1 trybu zasilania/czuwania. Lampka 1 trybu zasilania/czuwania zaświeci się na zielono. Gdy do drukarki nie został włożony papier, lampka PAPER zaświeci się na pomarańczowo. Włóż papier stroną przeznaczoną do zadruku (termoczułą) do góry. Po odwrotnym założeniu papieru drukowanie nie będzie możliwe. Wprowadzenie 2 Naciśnij przycisk OPEN, aby otworzyć drzwiczki do papieru. Upewnij się, czy papier został włożony prosto. 4 Zamknij drzwiczki i dociśnij je. 3 Usuń arkusz z przedniego brzegu papieru, wyciągnij ok. 15 cm papieru i włóż rolkę do kasety na papier. Uwaga Aby uniknąć narażenia papieru na działanie kurzu, brudu itd. zachowaj ostrożność podczas wyjmowania go z opakowania i wkładania do urządzenia. Nie używaj papieru, który został zabrudzony. Zdejmij arkusz i wyciągnij ok. 15 cm papieru. Uwagi Upewnij się, czy papier został włożony prosto. Krzywo włożony papier może zakleszczyć się w drukarce. Jeśli w kroku 3 wyciągnięto za mało papieru, naciśnij na panelu przycisk FEED i wysuń nieco więcej papieru bez jego wyciągania. Wkładanie papieru do urządzenia 13

14 Obsługa Obsługa Drukowanie Przed rozpoczęciem zadania wydruku Sprawdź zawsze następujące elementy: Czy urządzenie jest prawidłowo podłączone? (str. 10) Czy sterownik drukarki jest prawidłowo zainstalowany? (str. 11) Czy papier został poprawnie włożony? (str. 13) Czy zostały wprowadzone prawidłowe ustawienia sterownika drukarki? (Instrukcja konfiguracji) Podawanie papieru Aby podać papier, naciśnij przycisk FEED. Urządzenie będzie podawało papier przez cały czas, gdy przycisk FEED będzie przyciśnięty. Nie próbuj ręcznie wyciągać papieru z urządzenia. Cięcie papieru Przytrzymaj drukarkę zdecydowanie, pociągnij papier po skosie do góry i odetnij tak, jak pokazano na rysunku. Rozpoczynanie zadania wydruku 1 Aby włączyć urządzenie, naciśnij przełącznik 1 trybu zasilania/czuwania. Lampka 1 trybu zasilania/czuwania zaświeci się na zielono. Gdy używany jest dolny nożyk do papieru Przytrzymaj dolną część papieru, który chcesz odciąć i pociągnij po skosie w dół, aby odciąć. 2 Wykonaj zadanie wydruku przy użyciu odpowiedniego programu. Gdy urządzenie zatrzyma dłuższy wydruk Jeśli niemal cały czas są drukowane czarne obrazy, może to oznaczać, że układ ochrony głowicy termicznej wyłączył urządzenie, aby ochronić głowicę przed przegrzaniem. W takiej sytuacji lampka PRINT będzie powoli mrugać. Pozostaw urządzenie do czasu, aż się schłodzi. Lampka PRINT zaświeci się wówczas. Anulowanie zadania wydruku Aby anulować trwające zadanie wydruku, naciśnij przycisk FEED. Uwaga Dolny nożyk do papieru znajduje się po lewej i prawej stronie. W przypadku próby obcięcia papieru poprzez trzymanie go w środku może on nie obciąć się dobrze. 14 Drukowanie

15 Inne Ostrzeżenia Informacje dotyczące sposobu używania Gdy drukarka nie była używana przez dłuższy czas Naciśnij przełącznik 1 trybu zasilania/czuwania, aby wyłączyć drukarkę i zasilacz, a następnie odłącz przewód zasilający. Po odłączeniu kabla USB odłącz przewód zasilający. Przed rozpoczęciem pracy sprawdź napięcie robocze. Zasilanie podłączone do urządzenia musi spełniać wartości podane w części Dane techniczne. Gdy do obudowy dostanie się płyn lub obiekt, zatrzymaj natychmiast pracę. Odłącz urządzenie i przekaż je do kontroli przez wykwalifikowanego pracownika. Na przewodzie DC znajduje się blokada. Aby odłączyć przewód, złap wtyczkę i pociągnij ją. Informacje dotyczące montażu Umieść urządzenie na równej i stabilnej powierzchni. Gdy postawisz urządzenie na nierównej powierzchni, może dojść do awarii. Nie ustawiaj urządzenia w miejscu narażonym na bezpośrednie działanie silnego światła, np. przy lampie halogenowej. Nie instaluj urządzenia w zbyt gorących lub wilgotnych miejscach. Unikaj miejsc w pobliżu kaloryferów lub kanałów wentylacyjnych oraz miejsc narażonych na bezpośrednie działanie promieni słonecznych, kurzu, wilgoci, wstrząsów i drgań. Zimą wilgotność jest niższa. Zalecamy ustawienie urządzenia w miejscu, w którym wilgotność wynosi przynajmniej 35%. Aby uniknąć zbytniego wzrostu temperatury, zadbaj o odpowiednią cyrkulację powietrza. Nie umieszczaj urządzenia na powierzchniach takich jak dywany, koce itd. ani w pobliżu zasłon, firan itd. Gdy urządzenie jest narażane na gwałtowne zmiany w temperaturze, na przykład podczas przenoszenia z chłodnego pomieszczenia do ciepłego, lub gdy zostanie postawione w pomieszczeniu z grzejnikiem generującym dużo wilgoci, może dojść wewnątrz urządzenia do kondensacji pary wodnej. W takich przypadkach urządzenie może przestać działać prawidłowo, a dalsze jego używanie może nawet doprowadzić do awarii. Jeśli dojdzie do kondensacji pary wodnej, wyłącz urządzenie i wstrzymaj się z jego używaniem na przynajmniej godzinę. Aby zapobiec nagrzewaniu się urządzenia, ustaw je tak, aby z każdej strony było przynajmniej 10 mm odstępu. Inne Przesuń wtyczkę. Otwory wentylacyjne Uważaj, aby nie uszkodzić przewodu zasilającego. Informacje o bezpieczeństwie Nie demontuj obudowy. Naprawy powinny być wykonywane wyłącznie przez wykwalifikowanych pracowników. Ostrzeżenia dotyczące nożyka do papieru Urządzenie ma wbudowany nożyk do papieru. Podczas wkładania papieru lub czyszczenia urządzenia uważaj, aby nie dotknąć nożyka. Może to spowodować obrażenia. Otwory wentylacyjne Ostrzeżenia 15

16 Informacje o karecie drukarki Nie wolno uderzać urządzenia ani go upuszczać. Nie przenoś ani nie poruszaj urządzenia, gdy w drukarce znajduje się rolka z papierem. Może to spowodować awarię. Konserwacja Czyszczenie obudowy Aby wyczyścić powierzchnię obudowy, użyj wyciśniętej ściereczki zwilżonej wcześniej w wodzie i delikatnym środku czyszczącym. Do czyszczenia nie używaj alkoholu, rozpuszczalnika lub innych organicznych rozcieńczalników. Nie używaj też szorstkich środków czyszczących. Może to doprowadzić do uszkodzenia obudowy. Inne Czyszczenie głowicy termicznej Jeśli wydruki są brudne lub pojawiają się na nich białe paski, wyczyść głowicę termiczną przy użyciu dołączonego arkusza. Uwaga Urządzenie ma wbudowany nożyk do papieru. Uważaj, aby go nie dotknąć podczas mocowania arkusza do czyszczenia głowic. Może to spowodować obrażenia. 1 Aby włączyć urządzenie, naciśnij przełącznik 1 trybu zasilania/czuwania. 2 Naciśnij przycisk OPEN, aby otworzyć drzwiczki do papieru. Jeśli papier jest włożony do kasety, wyjmij go. 16 Konserwacja

17 3 Włóż do rowka kasety arkusz czyszczący czarną stroną do dołu. Włóż arkusz czyszczący do rowków kasety na papier. Dołączony arkusz czyszczący Czarną stroną skierowaną do dołu Uwaga Głowicę należy czyścić tylko wtedy, gdy jest to konieczne. Za częste czyszczenie głowicy może spowodować jej awarię. Czyszczenie wałka Gdy powierzchnia wałka zabrudzi się, prawidłowe wysunięcie papieru będzie utrudnione. Może to doprowadzić do zakleszczania się papieru i nierównej jakości druku. Powierzchnia wałka może również ulec zabrudzeniu. Odcięcie papieru może być wówczas utrudnione. Ustaw przełącznik 1 trybu zasilania/czuwania w pozycji ON, aby włączyć urządzenie, a następnie naciśnij przycisk FEED i przytrzymaj go przez ok. sekundę. Wysunie się nieco papieru. Gdy papier da się dalej pociągnąć ręką, może to oznaczać, że wałek jest brudny. Inne rowki kasety na papier szerokie wąskie Brudny wałek można wyczyścić przy użyciu miękkiej szmatki zwilżonej alkoholem etylowym. 1 Aby włączyć urządzenie, naciśnij przełącznik 1 trybu zasilania/czuwania. 2 Naciśnij przycisk OPEN, aby otworzyć drzwiczki do papieru. Jeśli papier jest włożony do kasety, wyjmij go. 4 Zamknij drzwiczki, popychając je. 5 Naciśnij i przytrzymaj przycisk FEED dopóki nie zaświeci się lampka PAPER. Urządzenie rozpocznie czyszczenie głowicy termicznej. Gdy arkusz czyszczący zatrzyma się i zostanie wyemitowany sygnał dźwiękowy oznacza to, że czyszczenie zostało zakończone. 3 Wyczyść wałek delikatnie przy użyciu miękkiej szmatki zwilżonej alkoholem etylowym. 6 Naciśnij przycisk OPEN, aby otworzyć drzwiczki, i wyjmij arkusz czyszczący. 7 Zamknij drzwiczki, popychając je. Wałek Konserwacja 17

18 Inne 4 Naciśnij i przytrzymaj przycisk FEED tak, aby poobracać wałkiem. Przyjrzyj się jego powierzchni. Jeśli cały wałek jest czysty, puść przycisk FEED. Uważaj, aby nie przytrzasnąć ręki obracającym się wałkiem. Uwaga Nie przysuwaj rąk za blisko obracającego się wałka. Może to doprowadzić do obrażeń dłoni. Uwagi Gdy wyczyszczony fragment powierzchni wałka wyschnie, obróć wałek na drugą stronę. Nie obracaj wałka przy użyciu rąk. Aby go obrócić, naciśnij przycisk FEED. Aby wyczyścić kolejną część powierzchni wałka, przejdź do następnego kroku. Urządzenie ma wbudowany nożyk do papieru. Podczas wkładania papieru lub czyszczenia urządzenia uważaj, aby nie dotknąć nożyka. Może to spowodować obrażenia. Wałek obraca się, gdy przytrzymujesz przycisk FEED. Uważaj, aby nie przytrzasnąć palców obracającym się wałkiem. Pamiętaj, aby czyszczenie zacząć dopiero wtedy, gdy wałek zatrzyma się całkowicie. 5 Powtórz kroki 3 i 4 tyle razy aby wyczyścić cały wałek. Dane techniczne Zasilanie 12 V do 24 V prądu stałego Natężenie wejściowe 6 A do 3 A Temperatura robocza 5 C do 35 C Wilgotność robocza Od 20% do 80% Ciśnienie robocze 700 hpa do hpa Temperatura składowania i transportu 20 C do +60 C Wilgotność składowania i transportu Od 20% do 80% Ciśnienie składowania i transportu 700 hpa do hpa Wymiary mm (s/w/g) Bez elementów wystających Masa 1 kg (tylko drukarka) Głowica drukująca Głowica drukująca z cienką folią, 896 punktów Skala szarości 256 poziomów (8 bitów) Pojemność pamięci (bitów) Rozmiar obrazu 75,7 227,1 mm (maks.) Szybkość drukowania Ok 5 s/obraz ( punktów) (tryb szybkiego drukowania) Ok 8 s/obraz ( punktów) (tryb normalnego drukowania) Elementy obrazu punktów (maks.) Gęstość punktów Poziomo: 75,7 mm/896 punktów = 0,085 Pionowo: 75,7 mm/896 punktów = 0,085 Kształt punktów: kwadrat 6 Po całkowitym wyschnięciu wałka zamknij drzwiczki, popychając je. Interfejs USB (full-speed) Dołączone akcesoria Arkusz czyszczący głowicy termicznej ( ) (1) Płyta CD-ROM (zawiera instrukcję obsługi w wielu językach, plik Readme i sterownik drukarki) (1) Przeczytaj zanim rozpoczniesz pracę z drukarką (1) 18 Dane techniczne

19 Dane kontaktowe do punktów serwisowych (1) Akcesoria opcjonalne Papier do druku termicznego: UPP-84S/84HG Wymagania techniczne w zastosowaniach medycznych Ochrona przed przedostawaniem się wody: Zwykła Poziom bezpieczeństwa w obecności łatwopalnych mieszanin gazów anestezjologicznych z powietrzem, tlenem lub podtlenkiem azotu: Urządzenie nie jest przewidziane do używania w obecności łatwopalnych mieszanin gazów anestezjologicznych z powietrzem, tlenem lub podtlenkiem azotu Tryb pracy: Ciągły Konstrukcja oraz dane techniczne mogą ulec zmianie bez uprzedniego powiadomienia. Uwagi Przed użyciem urządzenia należy zawsze sprawdzić, czy działa ono prawidłowo. FIRMA SONY NIE PONOSI ODPOWIEDZIALNOŚCI ZA ŻADNE USZKODZENIA, W TYM W SZCZEGÓLNOŚCI NIE WYPŁACA REKOMPENSAT ANI ODSZKODOWAŃ ZA BRAK MOŻLIWOŚCI WYDRUKU DOWOLNEJ ZAWARTOŚCI LUB UTRATĘ DANYCH SPOWODOWANĄ USZKODZENIEM URZĄDZENIA, PAPIERU LUB OPROGRAMOWANIA. SONY NIE PONOSI ODPOWIEDZIALNOŚCI, W TYM, MIĘDZY INNYMI, NIE BĘDZIE WYPŁACAĆ ODSZKODOWAŃ ANI REFUNDOWAĆ KOSZTÓW, ZA ŻADNE SZKODY WYNIKAJĄCE Z UTRATY OBECNYCH LUB PRZYSZŁYCH ZYSKÓW SPOWODOWANEJ AWARIĄ TEGO URZĄDZENIA, ZARÓWNO W OKRESIE GWARANCYJNYM ORAZ PO WYGAŚNIĘCIU GWARANCJI, LUB WYNIKAJĄCE Z JAKIEGOKOLWIEK INNEGO POWODU. Rozwiązywanie problemów Przed wykonaniem telefonu do serwisu, sprawdź poniższe problemy i ich rozwiązania. Jeśli rozwiązanie problemu nie jest możliwe, skontaktuj się z najbliższym autoryzowanym sprzedawcą. Symptom Na kilku pierwszych wydrukach widać małe kropki. Nie można rozpocząć zadania wydruku. Powód/rozwiązanie Czy została włożona nowa rolka z papierem? tpo włożeniu nowej rolki pył papieru może powodować powstawanie białych kropek na wydrukach. Naciśnij przycisk FEED, wysuń ok. 15 cm papieru i puść ten przycisk. (str. 13) Papier nie jest podawany. tczy zasilanie zostało włączone? tczy urządzenie jest prawidłowo podłączone? tczy rolka papieru nie jest luźna? Lampka PRINT mruga powoli. tczy temperatura głowicy termicznej nie jest za wysoka? Gdy drukowane obrazy są prawie w całości czarne, może to oznaczać, że temperatura głowicy drukującej jest za wysoka. Wstrzymaj się z używaniem urządzenia do momentu schłodzenia się głowicy. Papier jest podawany, ale drukowanie nie rozpoczyna się. tczy papier został włożony odpowiednią stroną skierowaną do góry? (str. 13) Zacięcia papieru Czy jest widoczny zacięty papier? tnaciśnij przycisk OPEN, aby otworzyć drzwiczki, wyjmij wydruk lub rolkę i delikatnie wyciągnij zacięty papier z urządzenia. Czy w urządzeniu doszło do kondensacji pary wodnej? tjeśli urządzenie zostało przeniesione z ciepłego pomieszczenia do chłodnego, w jego wnętrzu mogło dojść do kondensacji pary wodnej. Wyłącz urządzenie i poczekaj przez 1-2 godziny (aż rozgrzeje się do temperatury pokojowej), a następnie spróbuj ponownie wykonać wydruk. Inne Rozwiązywanie problemów 19

20 Inne Symptom Wydruki są brudne. Czy głowica termiczna nie jest brudna? twyczyść głowicę przy użyciu dołączonego arkusza czyszczącego. (str. 16) Czy wałek nie jest brudny? twyczyść wałek przy użyciu miękkiej szmatki zwilżonej alkoholem etylowym. (str. 17) Czy papier nie został krzywo włożony? twłóż poprawnie papier. Mogło dojść do zacięcia papieru. (str. 13) Urządzenie najpierw drukowało obrazy praktycznie w całości czarne, a następnie wstrzymało wydruk. Lampka PRINT mruga powoli. Papier nie jest płynnie podawany. Powód/rozwiązanie Gdy drukowane obrazy były prawie w całości czarne, może to oznaczać, że głowica drukująca wstrzymała pracę. Dzieje się tak, gdy głowica musi się schłodzić. tpoczekaj, aż lampka PRINT zaświeci się. Czy wałek nie jest brudny? twyczyść wałek. (str. 17) Lampki Lampka Stan Powód/rozwiązanie 1 Włączona Status uruchomienia (zielona) PRINT Włączona Trwa drukowanie. (zielona) Mruga Odbieranie danych obrazu. PAPER (pomara ńczowa) ALARM (pomara ńczowa) Mruga powoli Trwa oczekiwanie na gotowość głowicy drukującej. tpoczekaj, aż lampka PRINT zaświeci się. Drukowanie zostanie automatycznie wznowione. Włączona Nie został włożony papier. twłóż papier do drukarki. Skończył się papier. twłóż papier do drukarki. Włączona Drzwiczki są otwarte. tzamknij drzwiczki i zablokuj je. Wystąpiła awaria sterownika drukarki. taby wyłączyć urządzenie i włączyć je ponownie, naciśnij dwa razy przełącznik 1 trybu zasilania/czuwania. Jeśli błąd będzie się powtarzać, naciśnij przełącznik 1 trybu zasilania/czuwania, aby wyłączyć urządzenie, następnie wyłącz zasilacz, odłącz kabel USB i przewód zasilający i skontaktuj się ze sprzedawcą Sony. 20 Rozwiązywanie problemów

21 Indeks D Dane techniczne 18 Drukowanie anulowanie 14 rozpoczynanie zadania wydruku 14 K Konserwacja czyszczenie głowicy termicznej 16 czyszczenie obudowy 16 czyszczenie wałka 17 L Lampka 20 Lokalizacja i funkcja części drukarki oraz elementów sterujących panel przedni 8 panel tylny 9 Indeks O Ostrzeżenia bezpieczeństwo 15 kareta drukarki 16 montaż 15 nożyk do papieru 15 P Papier Informacje o przechowywaniu i obsłudze 11 podawanie 14 rodzaje papieru, których można użyć 11 wkładanie 13 Połączenia 10 Przegląd 8 R Rozwiązywanie problemów 19 S Sterownik drukarki 11 W Wprowadzenie 8 Indeks 21
