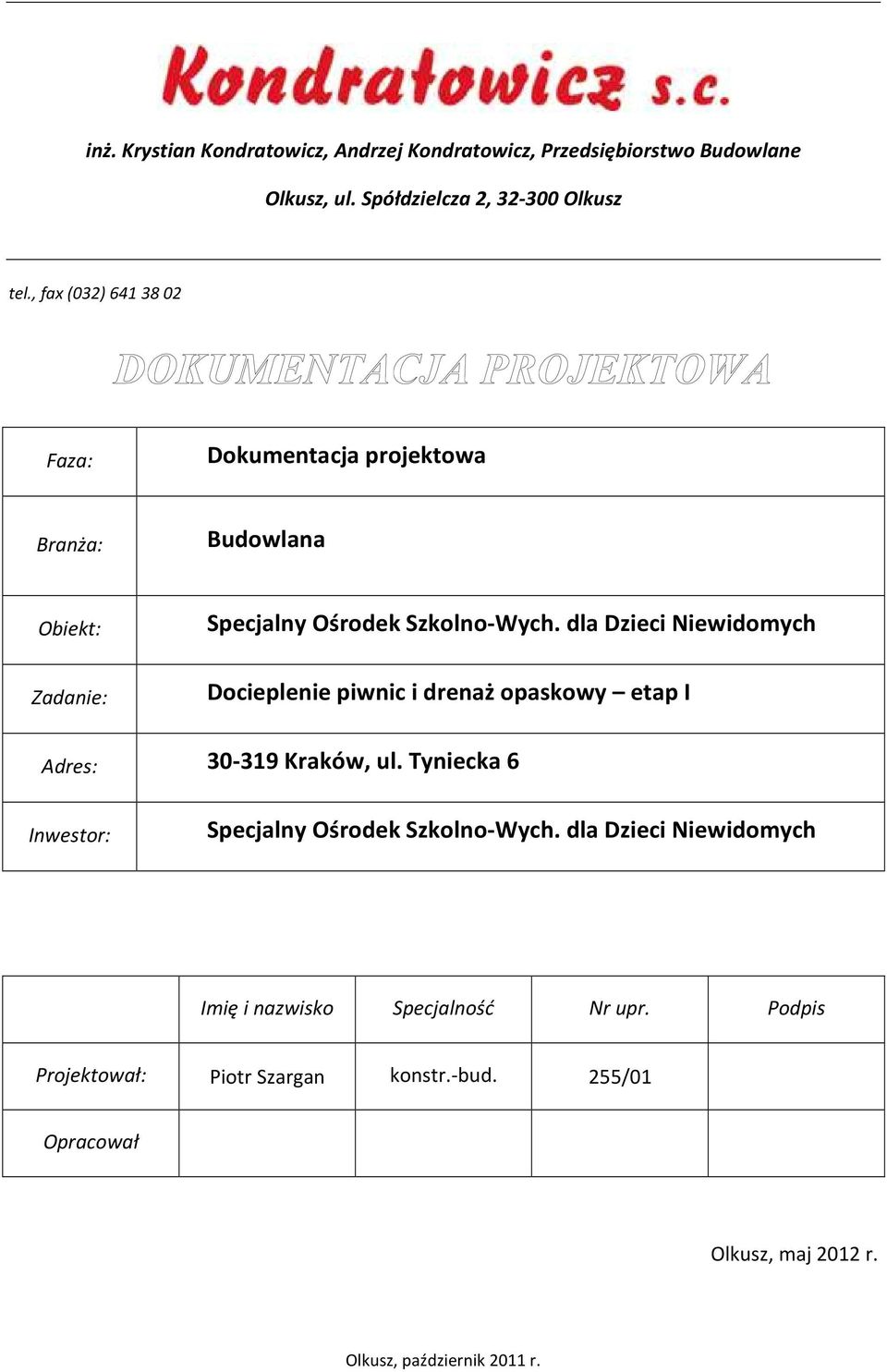

1 Olkusz, tel., fax (032) Faza: Dokumentacja projektowa Branża: Budowlana Obiekt: Zadanie: Specjalny Ośrodek Szkolno-Wych. dla Dzieci Niewidomych Docieplenie piwnic i drenaż opaskowy etap I Adres: Kraków, ul. Tyniecka 6 Inwestor: Specjalny Ośrodek Szkolno-Wych. dla Dzieci Niewidomych Imię i nazwisko Specjalność Nr upr. Podpis Projektował: Piotr Szargan konstr.-bud. 255/01 Opracował Olkusz, maj 2012 r. Olkusz, październik 2011 r.

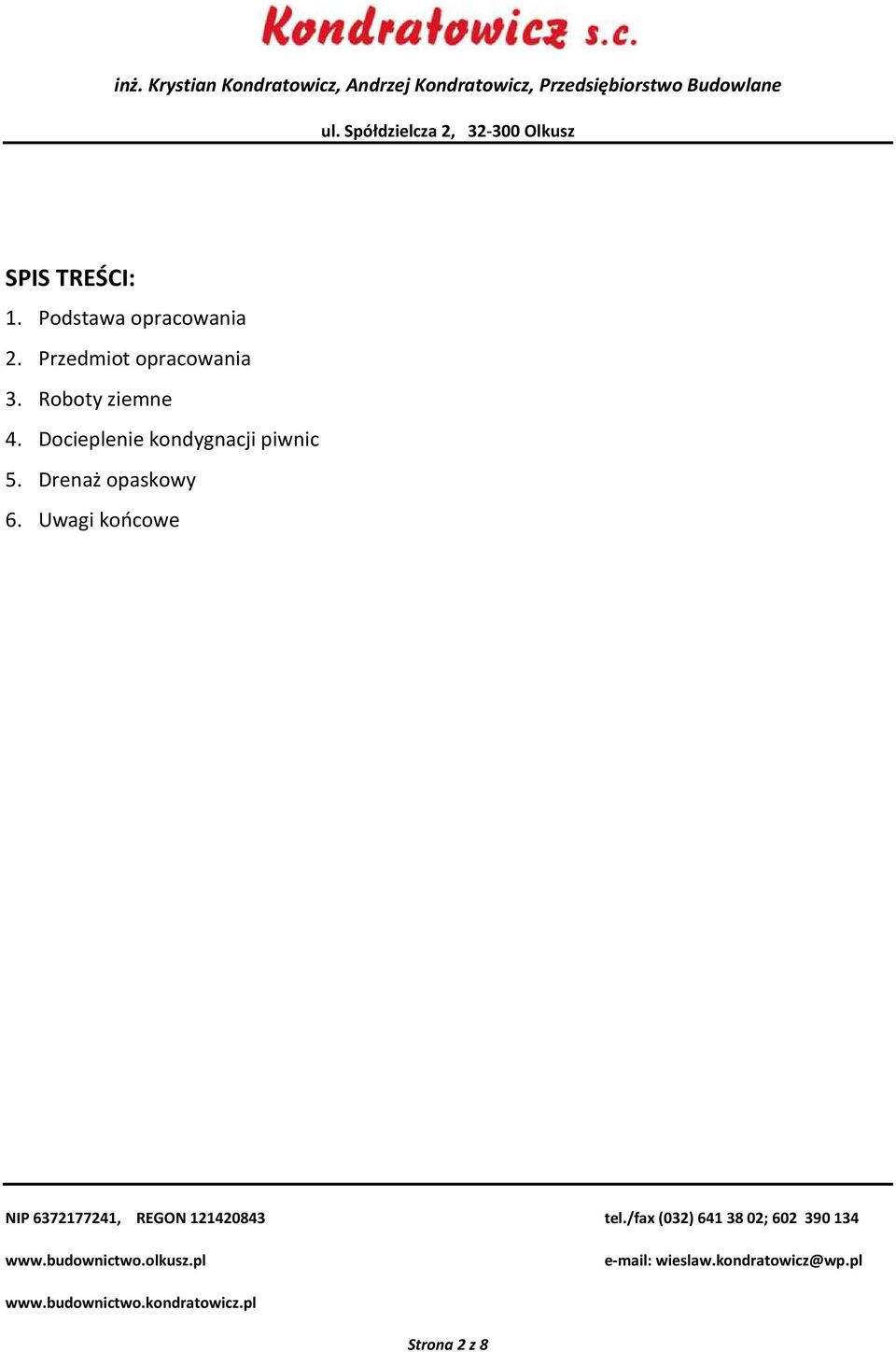

2 SPIS TREŚCI: 1. Podstawa opracowania 2. Przedmiot opracowania 3. Roboty ziemne 4. Docieplenie kondygnacji piwnic 5. Drenaż opaskowy 6. Uwagi końcowe Strona 2 z 8

3 1 Podstawa opracowania Zlecenie inwestora Dokumentacja archiwalna Oględziny ścian zewnętrznych budynku Polskie normy budowlane i aktualna literartura techniczna 2 Przedmiot opracowania Przedmiotem opracowania jest projekt techniczny docieplenia kondygnacji piwnicznej budynku i wykonania drenażu opaskowego w Specjalnym Ośrodku Szkolno-Wychowawczym dla Dzieci Niewidomych i Słabowidzących w Krakowie. 3 Roboty ziemne 3.1 Przygotowanie do prowadzenia robót Przed przystąpieniem do robót należy wykonać prace przygotowawcze związane z pomiarami, organizacją robót, ustaleniem miejsc do odkładania ziemi rodzimej i jej wywozu, odprowadzeniem wody z wykopu itp. Dla potrzeb wykonania docieplenia, budowy drenażu opaskowego i robót towarzyszących należy przewidzieć min. 1,5 m szerokości pasa terenu. Projektowaną oś drenażu należy oznaczyć w terenie w sposób trwały i widoczny za pomocą kołków geodezyjnych. Roboty należy rozpocząć od demontażu istniejącej opaski betonowej oraz studzienek przyokiennych wokół budynku szkoły. 3.2 Wykopy Wykopy należy rozpocząć od najniższego punktu i prowadzić w górę niwelety, czyli pod spadek. W przypadku występowania wysokiego poziomu wód gruntowych należy w trakcie robót Strona 3 z 8

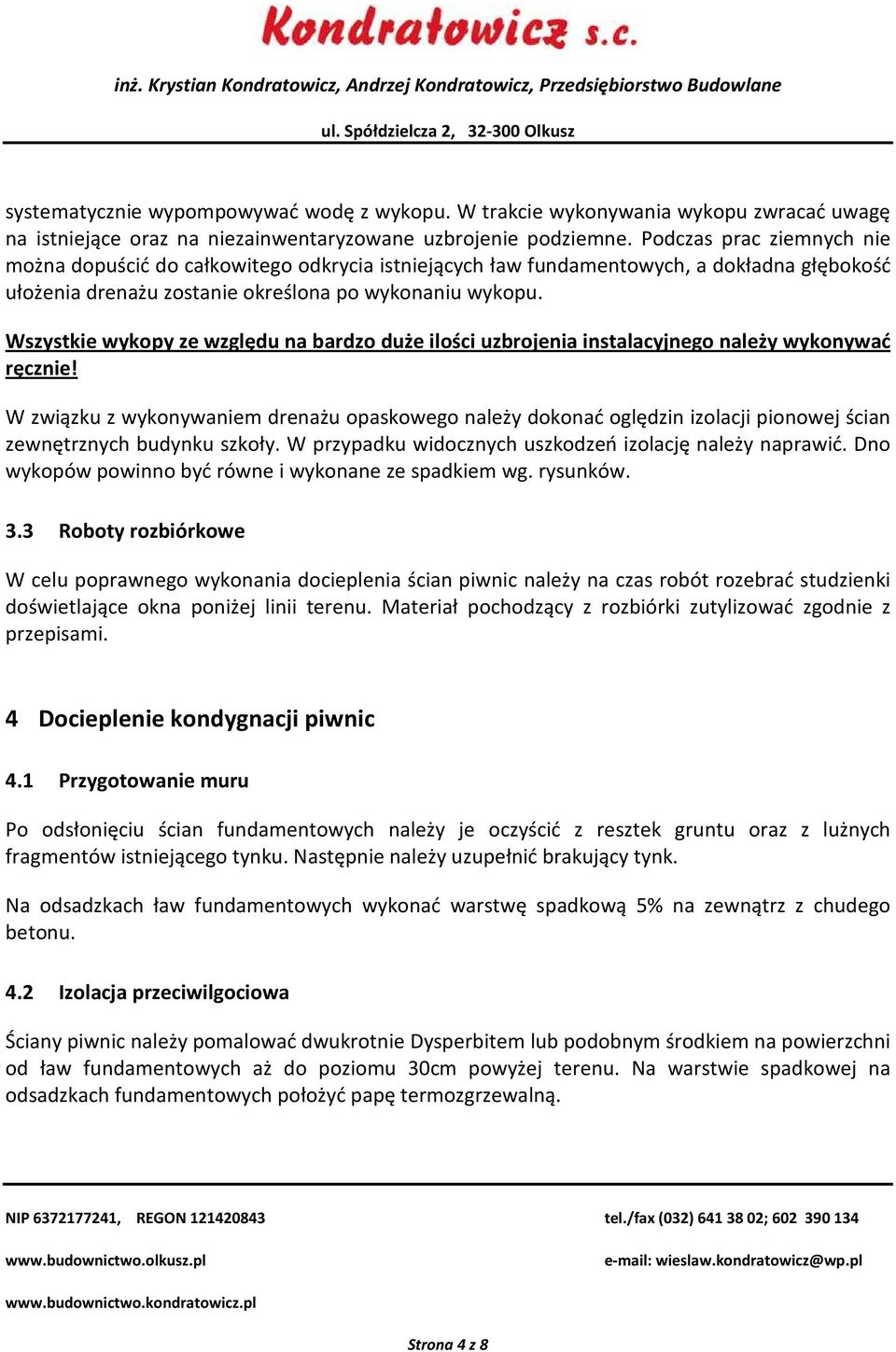

4 systematycznie wypompowywać wodę z wykopu. W trakcie wykonywania wykopu zwracać uwagę na istniejące oraz na niezainwentaryzowane uzbrojenie podziemne. Podczas prac ziemnych nie można dopuścić do całkowitego odkrycia istniejących ław fundamentowych, a dokładna głębokość ułożenia drenażu zostanie określona po wykonaniu wykopu. Wszystkie wykopy ze względu na bardzo duże ilości uzbrojenia instalacyjnego należy wykonywać ręcznie! W związku z wykonywaniem drenażu opaskowego należy dokonać oględzin izolacji pionowej ścian zewnętrznych budynku szkoły. W przypadku widocznych uszkodzeń izolację należy naprawić. Dno wykopów powinno być równe i wykonane ze spadkiem wg. rysunków. 3.3 Roboty rozbiórkowe W celu poprawnego wykonania docieplenia ścian piwnic należy na czas robót rozebrać studzienki doświetlające okna poniżej linii terenu. Materiał pochodzący z rozbiórki zutylizować zgodnie z przepisami. 4 Docieplenie kondygnacji piwnic 4.1 Przygotowanie muru Po odsłonięciu ścian fundamentowych należy je oczyścić z resztek gruntu oraz z lużnych fragmentów istniejącego tynku. Następnie należy uzupełnić brakujący tynk. Na odsadzkach ław fundamentowych wykonać warstwę spadkową 5% na zewnątrz z chudego betonu. 4.2 Izolacja przeciwilgociowa Ściany piwnic należy pomalować dwukrotnie Dysperbitem lub podobnym środkiem na powierzchni od ław fundamentowych aż do poziomu 30cm powyżej terenu. Na warstwie spadkowej na odsadzkach fundamentowych położyć papę termozgrzewalną. Strona 4 z 8

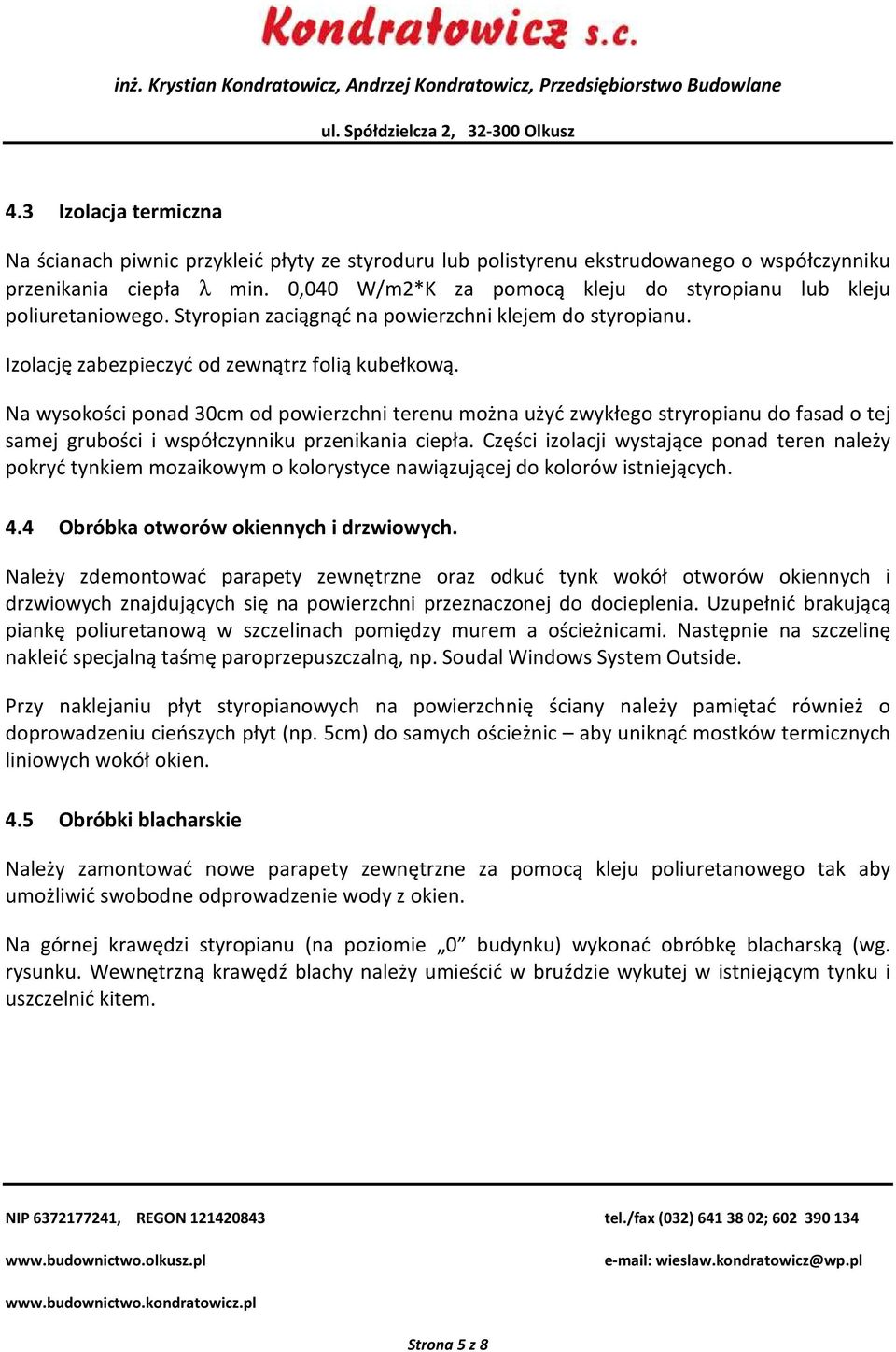

5 4.3 Izolacja termiczna Na ścianach piwnic przykleić płyty ze styroduru lub polistyrenu ekstrudowanego o współczynniku przenikania ciepła λ min. 0,040 W/m2*K za pomocą kleju do styropianu lub kleju poliuretaniowego. Styropian zaciągnąć na powierzchni klejem do styropianu. Izolację zabezpieczyć od zewnątrz folią kubełkową. Na wysokości ponad 30cm od powierzchni terenu można użyć zwykłego stryropianu do fasad o tej samej grubości i współczynniku przenikania ciepła. Części izolacji wystające ponad teren należy pokryć tynkiem mozaikowym o kolorystyce nawiązującej do kolorów istniejących. 4.4 Obróbka otworów okiennych i drzwiowych. Należy zdemontować parapety zewnętrzne oraz odkuć tynk wokół otworów okiennych i drzwiowych znajdujących się na powierzchni przeznaczonej do docieplenia. Uzupełnić brakującą piankę poliuretanową w szczelinach pomiędzy murem a ościeżnicami. Następnie na szczelinę nakleić specjalną taśmę paroprzepuszczalną, np. Soudal Windows System Outside. Przy naklejaniu płyt styropianowych na powierzchnię ściany należy pamiętać również o doprowadzeniu cieńszych płyt (np. 5cm) do samych ościeżnic aby uniknąć mostków termicznych liniowych wokół okien. 4.5 Obróbki blacharskie Należy zamontować nowe parapety zewnętrzne za pomocą kleju poliuretanowego tak aby umożliwić swobodne odprowadzenie wody z okien. Na górnej krawędzi styropianu (na poziomie 0 budynku) wykonać obróbkę blacharską (wg. rysunku. Wewnętrzną krawędź blachy należy umieścić w bruździe wykutej w istniejącym tynku i uszczelnić kitem. Strona 5 z 8

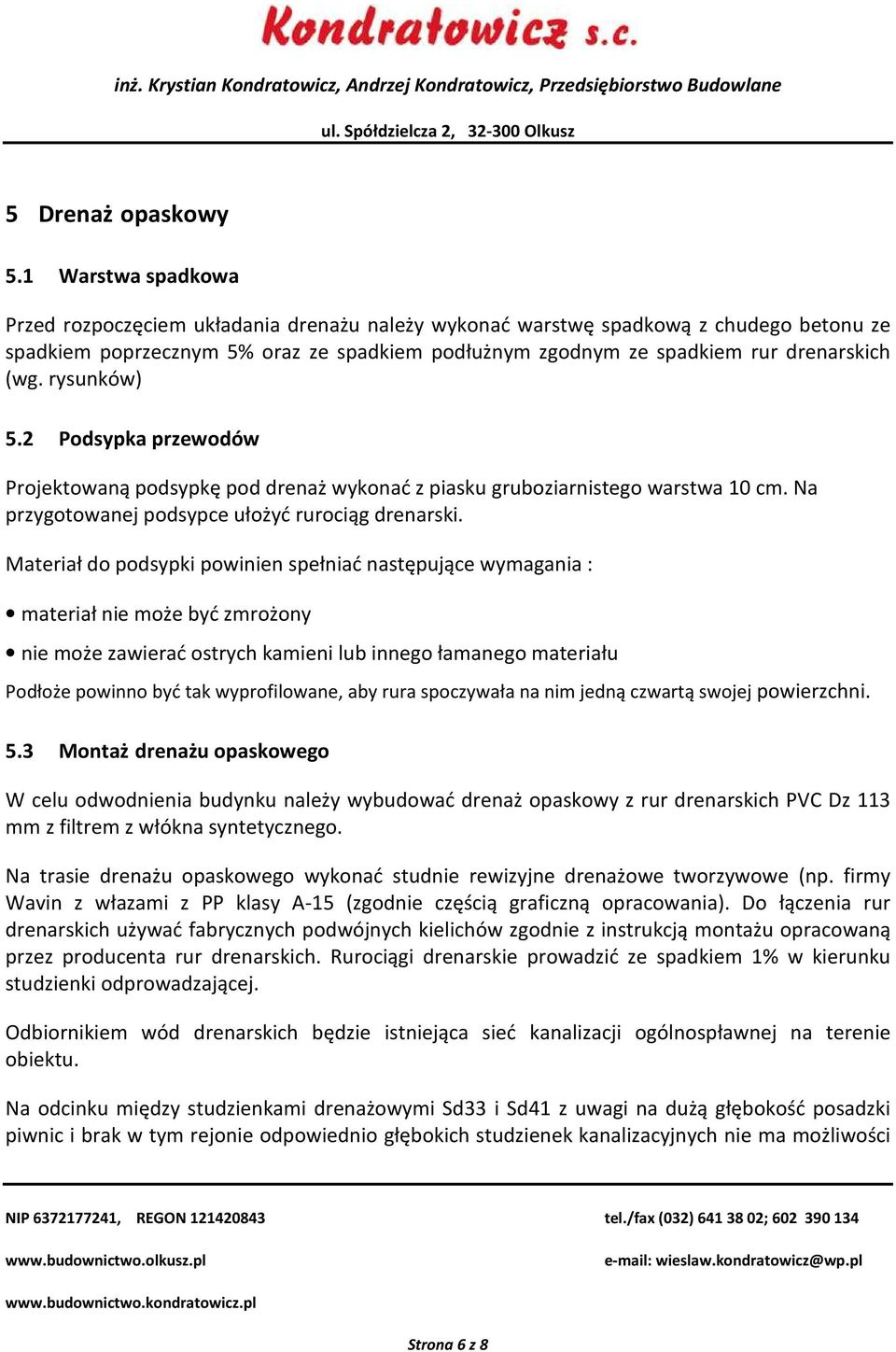

6 5 Drenaż opaskowy 5.1 Warstwa spadkowa Przed rozpoczęciem układania drenażu należy wykonać warstwę spadkową z chudego betonu ze spadkiem poprzecznym 5% oraz ze spadkiem podłużnym zgodnym ze spadkiem rur drenarskich (wg. rysunków) 5.2 Podsypka przewodów Projektowaną podsypkę pod drenaż wykonać z piasku gruboziarnistego warstwa 10 cm. Na przygotowanej podsypce ułożyć rurociąg drenarski. Materiał do podsypki powinien spełniać następujące wymagania : materiał nie może być zmrożony nie może zawierać ostrych kamieni lub innego łamanego materiału Podłoże powinno być tak wyprofilowane, aby rura spoczywała na nim jedną czwartą swojej powierzchni. 5.3 Montaż drenażu opaskowego W celu odwodnienia budynku należy wybudować drenaż opaskowy z rur drenarskich PVC Dz 113 mm z filtrem z włókna syntetycznego. Na trasie drenażu opaskowego wykonać studnie rewizyjne drenażowe tworzywowe (np. firmy Wavin z włazami z PP klasy A-15 (zgodnie częścią graficzną opracowania). Do łączenia rur drenarskich używać fabrycznych podwójnych kielichów zgodnie z instrukcją montażu opracowaną przez producenta rur drenarskich. Rurociągi drenarskie prowadzić ze spadkiem 1% w kierunku studzienki odprowadzającej. Odbiornikiem wód drenarskich będzie istniejąca sieć kanalizacji ogólnospławnej na terenie obiektu. Na odcinku między studzienkami drenażowymi Sd33 i Sd41 z uwagi na dużą głębokość posadzki piwnic i brak w tym rejonie odpowiednio głębokich studzienek kanalizacyjnych nie ma możliwości Strona 6 z 8

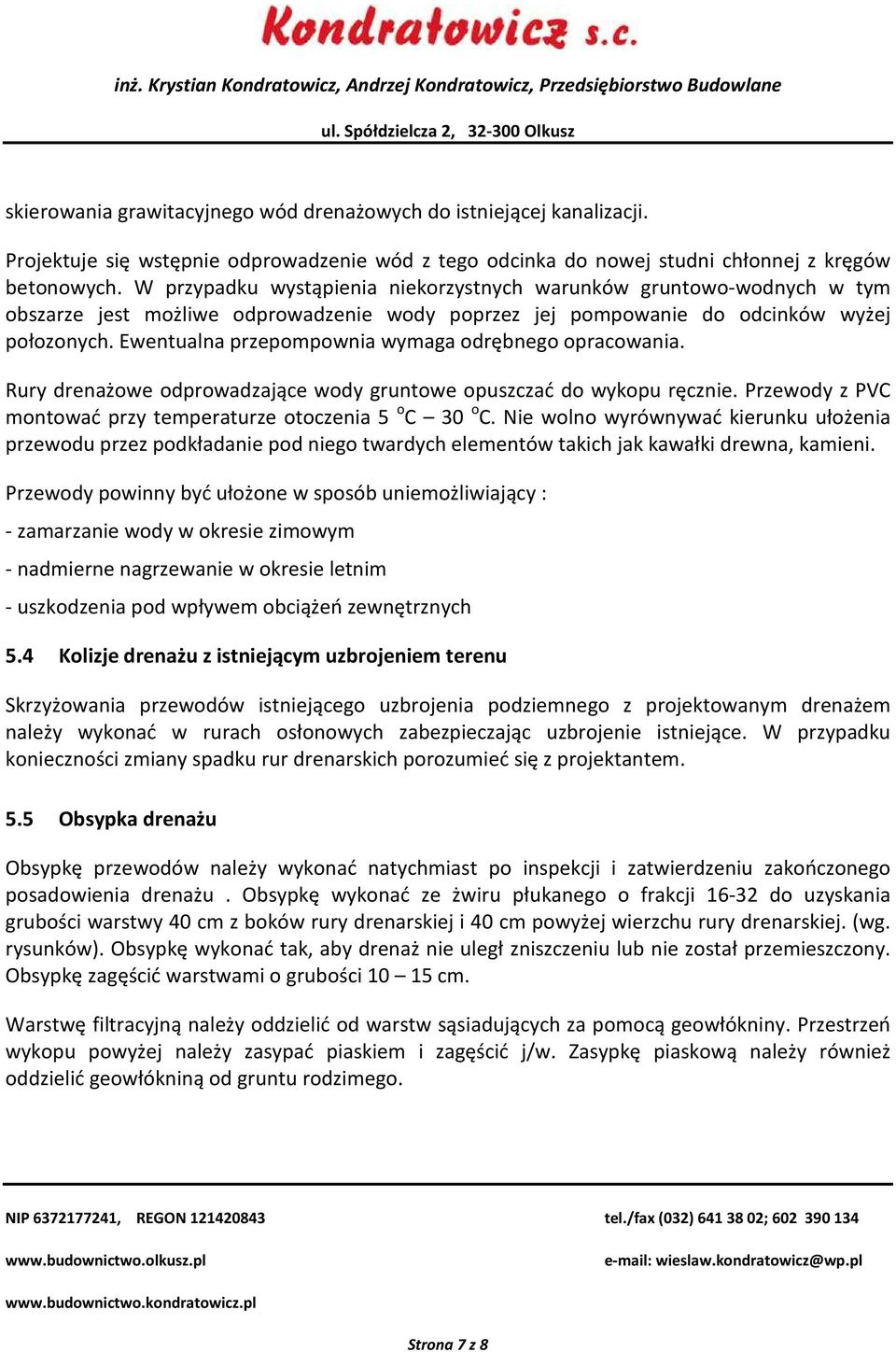

7 skierowania grawitacyjnego wód drenażowych do istniejącej kanalizacji. Projektuje się wstępnie odprowadzenie wód z tego odcinka do nowej studni chłonnej z kręgów betonowych. W przypadku wystąpienia niekorzystnych warunków gruntowo-wodnych w tym obszarze jest możliwe odprowadzenie wody poprzez jej pompowanie do odcinków wyżej połozonych. Ewentualna przepompownia wymaga odrębnego opracowania. Rury drenażowe odprowadzające wody gruntowe opuszczać do wykopu ręcznie. Przewody z PVC montować przy temperaturze otoczenia 5 o C 30 o C. Nie wolno wyrównywać kierunku ułożenia przewodu przez podkładanie pod niego twardych elementów takich jak kawałki drewna, kamieni. Przewody powinny być ułożone w sposób uniemożliwiający : - zamarzanie wody w okresie zimowym - nadmierne nagrzewanie w okresie letnim - uszkodzenia pod wpływem obciążeń zewnętrznych 5.4 Kolizje drenażu z istniejącym uzbrojeniem terenu Skrzyżowania przewodów istniejącego uzbrojenia podziemnego z projektowanym drenażem należy wykonać w rurach osłonowych zabezpieczając uzbrojenie istniejące. W przypadku konieczności zmiany spadku rur drenarskich porozumieć się z projektantem. 5.5 Obsypka drenażu Obsypkę przewodów należy wykonać natychmiast po inspekcji i zatwierdzeniu zakończonego posadowienia drenażu. Obsypkę wykonać ze żwiru płukanego o frakcji do uzyskania grubości warstwy 40 cm z boków rury drenarskiej i 40 cm powyżej wierzchu rury drenarskiej. (wg. rysunków). Obsypkę wykonać tak, aby drenaż nie uległ zniszczeniu lub nie został przemieszczony. Obsypkę zagęścić warstwami o grubości cm. Warstwę filtracyjną należy oddzielić od warstw sąsiadujących za pomocą geowłókniny. Przestrzeń wykopu powyżej należy zasypać piaskiem i zagęścić j/w. Zasypkę piaskową należy również oddzielić geowłókniną od gruntu rodzimego. Strona 7 z 8

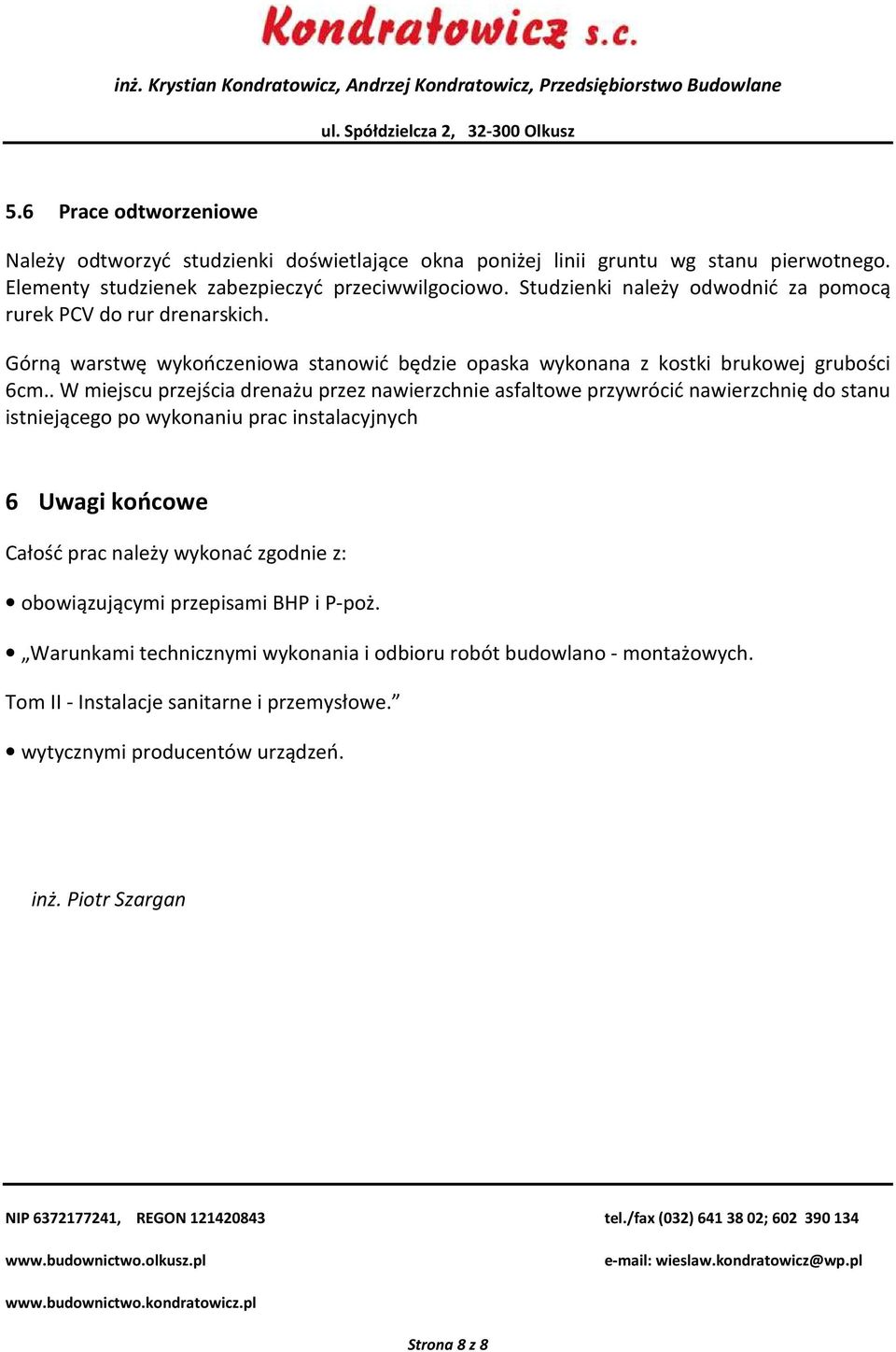

8 5.6 Prace odtworzeniowe Należy odtworzyć studzienki doświetlające okna poniżej linii gruntu wg stanu pierwotnego. Elementy studzienek zabezpieczyć przeciwwilgociowo. Studzienki należy odwodnić za pomocą rurek PCV do rur drenarskich. Górną warstwę wykończeniowa stanowić będzie opaska wykonana z kostki brukowej grubości 6cm.. W miejscu przejścia drenażu przez nawierzchnie asfaltowe przywrócić nawierzchnię do stanu istniejącego po wykonaniu prac instalacyjnych 6 Uwagi końcowe Całość prac należy wykonać zgodnie z: obowiązującymi przepisami BHP i P-poż. Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych. Tom II - Instalacje sanitarne i przemysłowe. wytycznymi producentów urządzeń. inż. Piotr Szargan Strona 8 z 8
