SZCZEGÓŁOWA SPECYFIKACJA TECHNICZA WYKONANIA I ODBIORU ROBÓT

Transkrypt

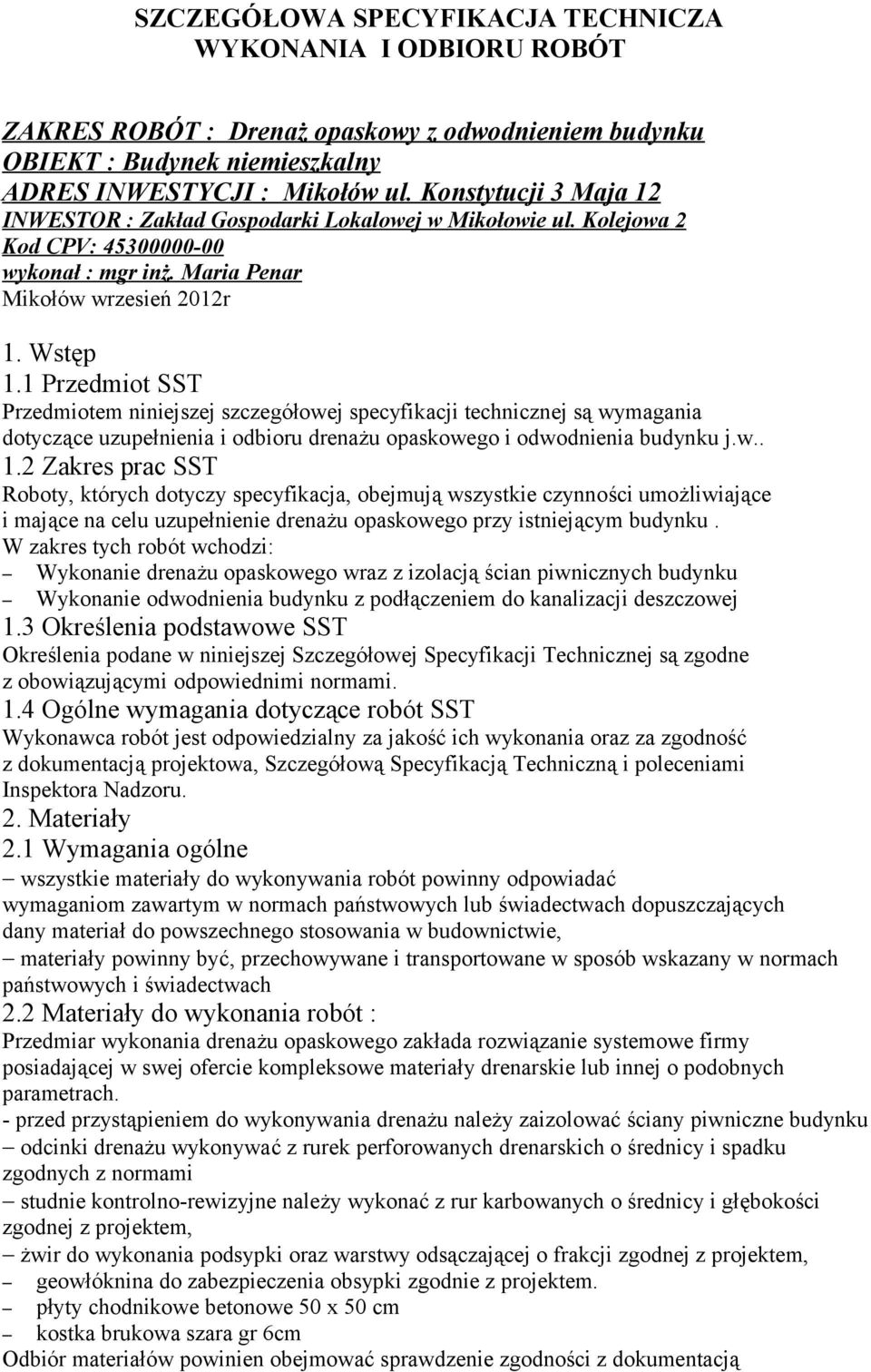

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZA WYKONANIA I ODBIORU ROBÓT ZAKRES ROBÓT : Drenaż opaskowy z odwodnieniem budynku OBIEKT : Budynek niemieszkalny ADRES INWESTYCJI : Mikołów ul. Konstytucji 3 Maja 12 INWESTOR : Zakład Gospodarki Lokalowej w Mikołowie ul. Kolejowa 2 Kod CPV: wykonał : mgr inż. Maria Penar Mikołów wrzesień 2012r 1. Wstęp 1.1 Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące uzupełnienia i odbioru drenażu opaskowego i odwodnienia budynku j.w Zakres prac SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu uzupełnienie drenażu opaskowego przy istniejącym budynku. W zakres tych robót wchodzi: Wykonanie drenażu opaskowego wraz z izolacją ścian piwnicznych budynku Wykonanie odwodnienia budynku z podłączeniem do kanalizacji deszczowej 1.3 Określenia podstawowe SST Określenia podane w niniejszej Szczegółowej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami. 1.4 Ogólne wymagania dotyczące robót SST Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektowa, Szczegółową Specyfikacją Techniczną i poleceniami Inspektora Nadzoru. 2. Materiały 2.1 Wymagania ogólne wszystkie materiały do wykonywania robót powinny odpowiadać wymaganiom zawartym w normach państwowych lub świadectwach dopuszczających dany materiał do powszechnego stosowania w budownictwie, materiały powinny być, przechowywane i transportowane w sposób wskazany w normach państwowych i świadectwach 2.2 Materiały do wykonania robót : Przedmiar wykonania drenażu opaskowego zakłada rozwiązanie systemowe firmy posiadającej w swej ofercie kompleksowe materiały drenarskie lub innej o podobnych parametrach. - przed przystąpieniem do wykonywania drenażu należy zaizolować ściany piwniczne budynku odcinki drenażu wykonywać z rurek perforowanych drenarskich o średnicy i spadku zgodnych z normami studnie kontrolno-rewizyjne należy wykonać z rur karbowanych o średnicy i głębokości zgodnej z projektem, żwir do wykonania podsypki oraz warstwy odsączającej o frakcji zgodnej z projektem, geowłóknina do zabezpieczenia obsypki zgodnie z projektem. płyty chodnikowe betonowe 50 x 50 cm kostka brukowa szara gr 6cm Odbiór materiałów powinien obejmować sprawdzenie zgodności z dokumentacją

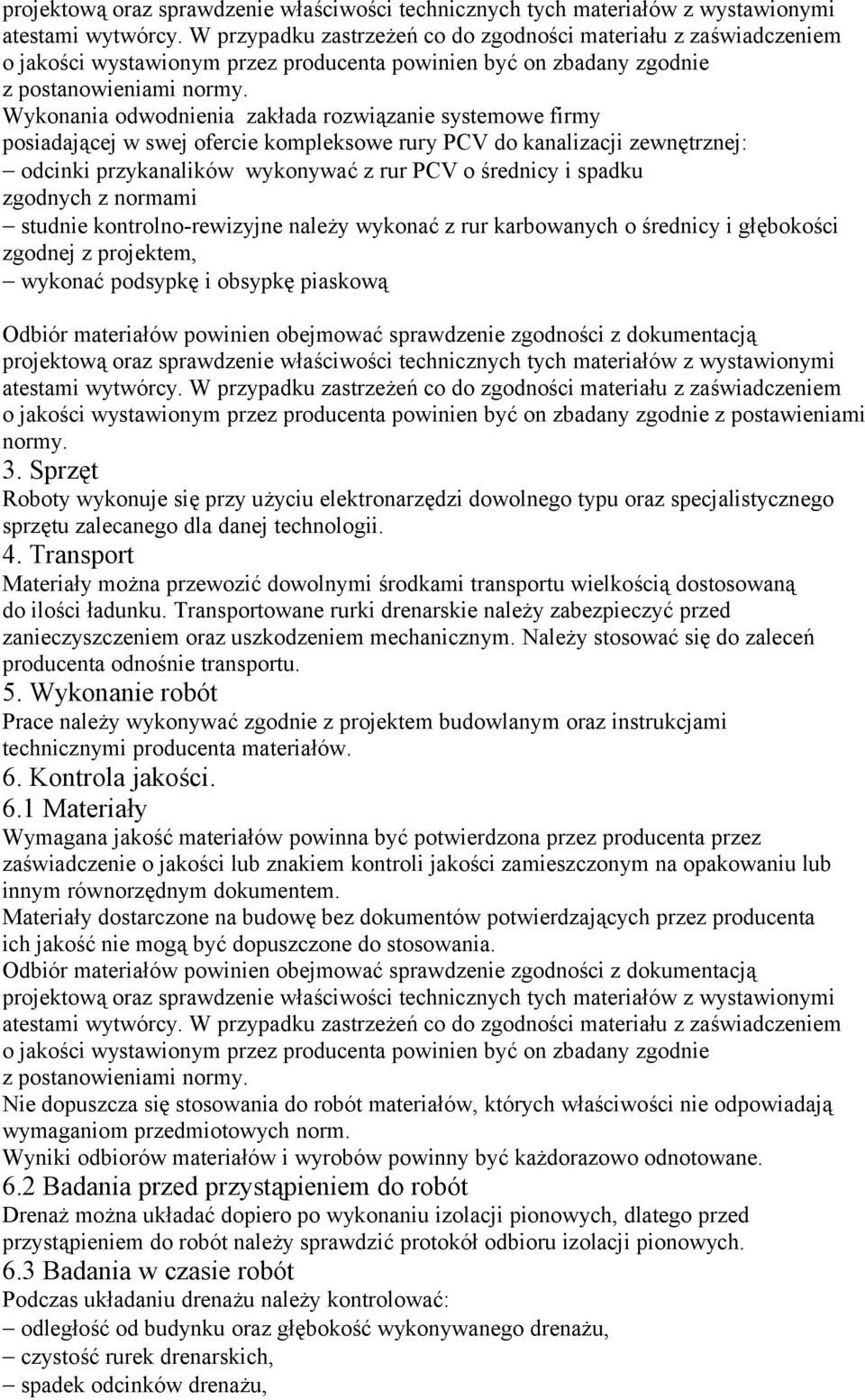

2 projektową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami wytwórcy. W przypadku zastrzeżeń co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta powinien być on zbadany zgodnie z postanowieniami normy. Wykonania odwodnienia zakłada rozwiązanie systemowe firmy posiadającej w swej ofercie kompleksowe rury PCV do kanalizacji zewnętrznej: odcinki przykanalików wykonywać z rur PCV o średnicy i spadku zgodnych z normami studnie kontrolno-rewizyjne należy wykonać z rur karbowanych o średnicy i głębokości zgodnej z projektem, wykonać podsypkę i obsypkę piaskową Odbiór materiałów powinien obejmować sprawdzenie zgodności z dokumentacją projektową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami wytwórcy. W przypadku zastrzeżeń co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta powinien być on zbadany zgodnie z postawieniami normy. 3. Sprzęt Roboty wykonuje się przy użyciu elektronarzędzi dowolnego typu oraz specjalistycznego sprzętu zalecanego dla danej technologii. 4. Transport Materiały można przewozić dowolnymi środkami transportu wielkością dostosowaną do ilości ładunku. Transportowane rurki drenarskie należy zabezpieczyć przed zanieczyszczeniem oraz uszkodzeniem mechanicznym. Należy stosować się do zaleceń producenta odnośnie transportu. 5. Wykonanie robót Prace należy wykonywać zgodnie z projektem budowlanym oraz instrukcjami technicznymi producenta materiałów. 6. Kontrola jakości. 6.1 Materiały Wymagana jakość materiałów powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równorzędnym dokumentem. Materiały dostarczone na budowę bez dokumentów potwierdzających przez producenta ich jakość nie mogą być dopuszczone do stosowania. Odbiór materiałów powinien obejmować sprawdzenie zgodności z dokumentacją projektową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami wytwórcy. W przypadku zastrzeżeń co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta powinien być on zbadany zgodnie z postanowieniami normy. Nie dopuszcza się stosowania do robót materiałów, których właściwości nie odpowiadają wymaganiom przedmiotowych norm. Wyniki odbiorów materiałów i wyrobów powinny być każdorazowo odnotowane. 6.2 Badania przed przystąpieniem do robót Drenaż można układać dopiero po wykonaniu izolacji pionowych, dlatego przed przystąpieniem do robót należy sprawdzić protokół odbioru izolacji pionowych. 6.3 Badania w czasie robót Podczas układaniu drenażu należy kontrolować: odległość od budynku oraz głębokość wykonywanego drenażu, czystość rurek drenarskich, spadek odcinków drenażu,

3 frakcje żwiru oraz grubość obsypki rurek drenarskich, otulenie geowłókniną, prawidłowość wykonywania studni rewizyjnych, kontrolno-rewizyjnych, zbiorczych, frakcje żwiru oraz szerokość i grubość warstwy odsączającej grubość podsypki piaskowej dla opaski i chodnika Podczas układania kanalizacji deszczowej należy kontrolować: odległość od budynku oraz głębokość wykonywanego ciągu czystość rur kanalizacyjnych spadek odcinków przykanalika grubość podsypki i obsypki rur prawidłowość wykonywania studni rewizyjnych, kontrolno-rewizyjnych, zbiorczych, 6.4 Badania w czasie odbioru robót Przedmiotem odbioru robót jest wykonany drenaż opaskowy, oraz odwodnienie budynku. Odbiór powinien zostać dokonany w możliwie najkrótszym czasie po zakończeniu prac. Badaniu poddać szczelność oraz drożność wykonanego systemu drenażu opaskowego, poprawność wykonania odowdnienia i odtworzenie nawierzchni przy budynku. Należy również skontrolować szczelność podłączenia systemu do istniejącej sieci kanalizacyjnej. 7. Obmiar robót. Jednostką obmiarową robót jest metr bieżący drenażu i kanalizacji odwadniajacej oraz sztuki dla studzienek oraz m2 dla choników i opaski. Wielkości obmiarowe należy przyjmować zgodnie z zasadami przedmiarowania opisanymi w Katalogach Nakładów Rzeczowych. Ilość robót określa się na podstawie projektu z uwzględnieniem zmian zaaprobowanych przez Inspektora Nadzoru i sprawdzonych w naturze. 8. Odbiór robót. Podczas wykonywania robót można prowadzić dziennik robót. W dzienniku należy każdorazowo odnotowywać datę, rodzaj wykonywanych robót, materiały oraz ich zużycie. Odbiór końcowy należy wykonać po zakończeniu prac. Roboty uznaje się za zgodne z dokumentacją projektową, SST i wymaganiami Inspektora Nadzoru, jeżeli wszystkie pomiary i badania omówione w pkt. 6, dały pozytywne wyniki. Jeżeli chociaż jeden wynik badania daje wynik negatywny, drenaż nie powinien być odebrany. 9. Podstawa płatności. Podstawą płatności jest wykonany i odebrany zakres robót na podstawie podpisanego przez Inspektora Nadzoru protokołu odbioru i zatwierdzonego kosztorysu powykonawczego. Cena jednostkowa zgodna z ofertą, obmiar zgodny z rzeczywistym wykonaniem robót- rozliczenie kosztorysowe.

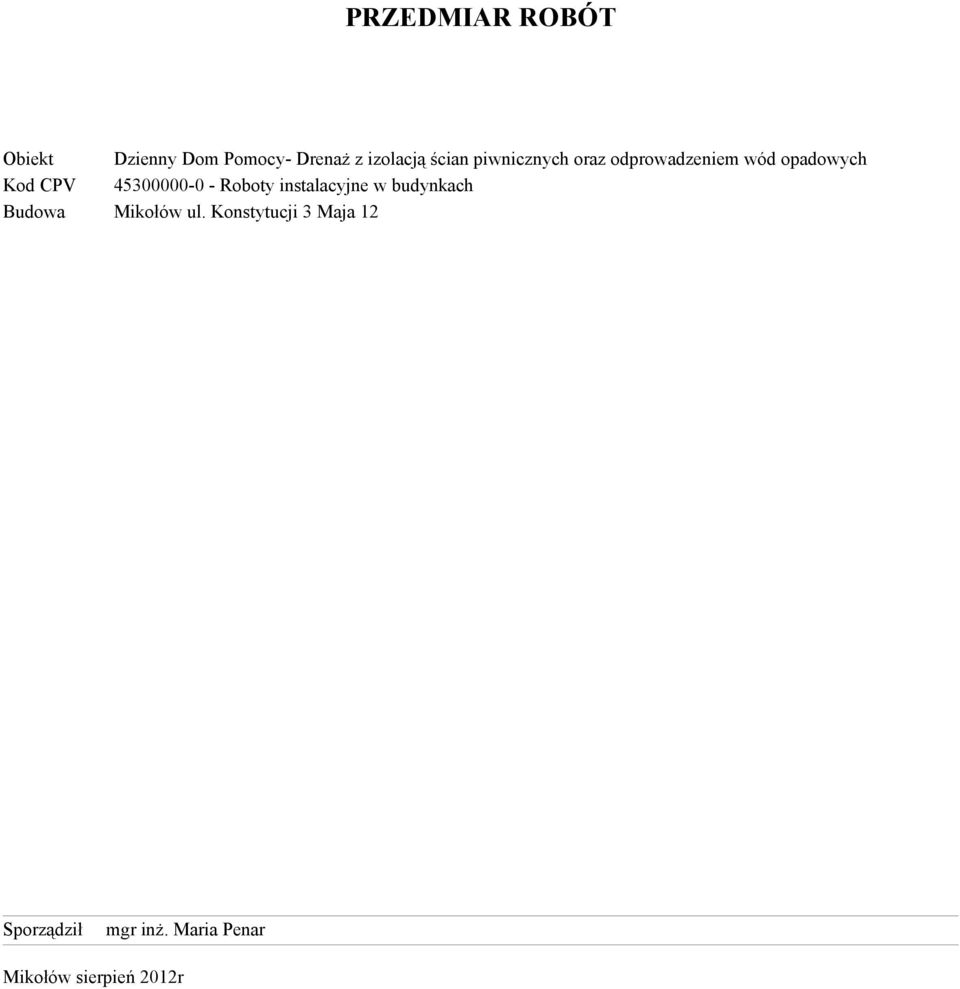

4 PRZEDMIAR ROBÓT Obiekt Dzienny Dom Pomocy- DrenaŜ z izolacją ścian piwnicznych oraz odprowadzeniem wód opadowych Kod CPV Roboty instalacyjne w budynkach Budowa Mikołów ul. Konstytucji 3 Maja 12 Sporządził mgr inŝ. Maria Penar Mikołów sierpień 2012r

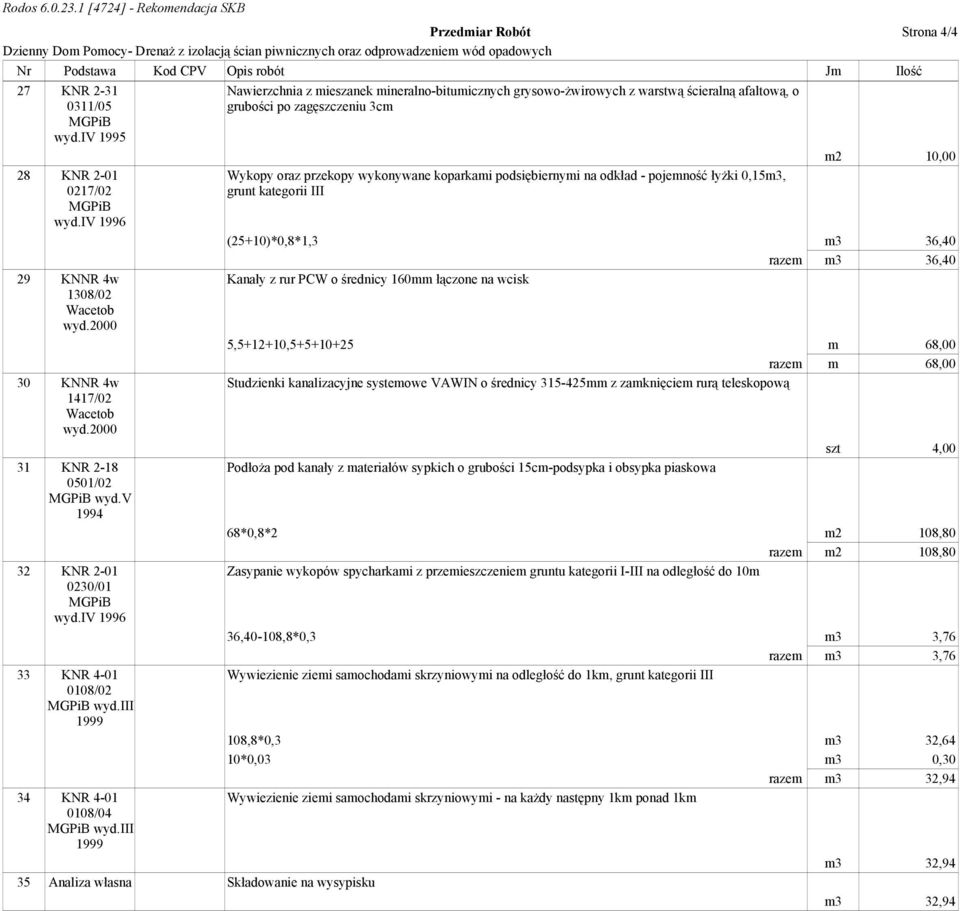

5 Rodos [4724] - Rekomendacja SKB Przedmiar Robót Strona 2/4 Dzienny Dom Pomocy- DrenaŜ z izolacją ścian piwnicznych oraz odprowadzeniem wód opadowych Nr Podstawa Kod CPV Opis robót Jm Ilość 1 KNNR /01 Kancelaria Prezesa Rady Ministrów Dz.U. 114/ KNR /03 3 KNR /02 4 KNR /04 wyd.iii 5 KNR /03 wyd.iii 6 KNR /03 wyd.iii , Izolacja i termomodernizacja ścian fundamentowych Mechaniczne cięcie nawierzchni z mas mineralno-asfaltowych na głębokość 5cm Rozebranie mechaniczne nawierzchni z mieszanek mineralno-bitumicznych o grubości 3cm m 35,00 (12+10,5+5+7,5)*1 m2 35,00 razem m2 35,00 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład - pojemność łyŝki 0,15m3, grunt kategorii III 74*0,8*1,5 m3 88,80 razem m3 88,80 Naprawa uszkodzonych miejsc w ścianach o powierzchni do 0,25m2 15 szt 15,00 razem szt 15,00 Uzupełnienie tynków zewnętrznych zwykłych kategorii I o powierzchni uzupełnianych tynków w jednym miejscu do 5m2 ścian, loggii, balkonów o podłoŝach z cegły, pustaków ceramicznych gazo-i pianobetonów 74*1,5 m2 111,00 razem m2 111,00 Wykonanie izolacji jednowarstwowej pionowej lepikiem murów otynkowanych 7 Analiza własna Izolacja ścian fundamentowych z folii kubełkowej z listwą zakończeniową 8 KNR /01 IGM wyd.i 9 KNR /01 10 KNR /02 11 KNR /05 12 KNR /01 13 KNR /02 Ocieplenie ścian budynków w systemie STOPTER przez przyklejenie płyt styropianowych gr 10 cm poniŝej terenu Zasypanie wykopów spycharkami z przemieszczeniem gruntu kategorii I-III na odległość do 10m m2 111,00 m2 111,00 m2 111,00 88,80-38,48 m3 50,32 razem m3 50,32 Nawierzchnie z kostki brukowej betonowej grubości 6cm, układane na podyspce cementowo-piaskowej-opaska wokół budynku 35 m2 35,00 razem m2 35,00 Warstwa dolna podbudowy z kruszywa łamanego o grubości po zagęszczeniu 15cm (12+10,5+5+7,5)*1,0 m2 35,00 razem m2 35,00 Analogia - opaska Ŝwirowa gr 10cm od frontu budynku front budynku 20*0,5 m2 10,00 razem m2 10,00 ObrzeŜa betonowe o wymiarach 20x6cm na podsypce piaskowej, z wypełnieniem spoin piaskiem dla opaski Ŝwirowej m 20,00

6 Rodos [4724] - Rekomendacja SKB Przedmiar Robót Strona 3/4 Dzienny Dom Pomocy- DrenaŜ z izolacją ścian piwnicznych oraz odprowadzeniem wód opadowych Nr Podstawa Kod CPV Opis robót Jm Ilość 14 KNR /04 wyd.iii 15 KNR /02 wyd.iii 16 KNR /02 wyd.iii 17 KNR /04 wyd.iii 18 Analiza własna Składowanie na wysypisku 19 Analiza własna Przesadzenie roślin 20 KNNR 4w 1417/02 wyd KNR, ,03 22 KNR /07 23 KNR 2-02w 0606/03 wyd.v KNNR /01 Kancelaria Prezesa Rady Ministrów Dz.U. 114/ KNR /03 26 KNR /05 Uzupełnienie ścianek lub zamurowań otworów w ścianach z cegły na zaprawie cementowej-analogia remont naświetla piwnicznego Uzupełnienie tynków zewnętrznych zwykłych kategorii II o powierzchni uzupełnianych tynków w jednym miejscu do 2m2 ścian, loggii, balkonów o podłoŝach z cegły, pustaków ceramicznych gazo-i pianobetonów-uzupełnienie tynków naświetla m3 1,00 3*1,3 m2 3,90 razem m2 3,90 Wywiezienie ziemi samochodami skrzyniowymi na odległość do 1km, grunt kategorii III 35*0,03 m3 1,05 -warstwa filtracyjna 38,48 m3 38,48 razem m3 39,53 Wywiezienie ziemi samochodami skrzyniowymi - na kaŝdy następny 1km ponad 1km DrenaŜ opaskowy Studzienki kanalizacyjne systemowe VAWIN o średnicy mm z zamknięciem rurą teleskopową UłoŜenie drenaŝu z tworzyw sztucznych o śr mm Podsypka filtracyjna z gotowego kruszywa m3 39,53 m3 39,53 kpl 1,00 szt 6,00 m 74,00 1,3*0,4*74 m3 38,48 razem m3 38,48 Izolacje z geowłókniny-analogia 74*1,3 m2 96,20 razem m2 96, Odwodnienie Mechaniczne cięcie nawierzchni z mas mineralno-asfaltowych na głębokość 5cm 10*2 m 20,00 razem m 20,00 Rozebranie mechaniczne nawierzchni z mieszanek mineralno-bitumicznych o grubości 3cm 10*1 m2 10,00 razem m2 10,00 Warstwa dolna podbudowy z kruszywa łamanego o grubości po zagęszczeniu 15cm 10 m2 10,00 razem m2 10,00

7 Rodos [4724] - Rekomendacja SKB Przedmiar Robót Strona 4/4 Dzienny Dom Pomocy- DrenaŜ z izolacją ścian piwnicznych oraz odprowadzeniem wód opadowych Nr Podstawa Kod CPV Opis robót Jm Ilość 27 KNR /05 28 KNR /02 29 KNNR 4w 1308/02 wyd KNNR 4w 1417/02 wyd KNR /02 wyd.v KNR /01 33 KNR /02 wyd.iii 34 KNR /04 wyd.iii 35 Analiza własna Składowanie na wysypisku Nawierzchnia z mieszanek mineralno-bitumicznych grysowo-ŝwirowych z warstwą ścieralną afaltową, o grubości po zagęszczeniu 3cm Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład - pojemność łyŝki 0,15m3, grunt kategorii III m2 10,00 (25+10)*0,8*1,3 m3 36,40 razem m3 36,40 Kanały z rur PCW o średnicy 160mm łączone na wcisk 5, , m 68,00 razem m 68,00 Studzienki kanalizacyjne systemowe VAWIN o średnicy mm z zamknięciem rurą teleskopową PodłoŜa pod kanały z materiałów sypkich o grubości 15cm-podsypka i obsypka piaskowa szt 4,00 68*0,8*2 m2 108,80 razem m2 108,80 Zasypanie wykopów spycharkami z przemieszczeniem gruntu kategorii I-III na odległość do 10m 36,40-108,8*0,3 m3 3,76 razem m3 3,76 Wywiezienie ziemi samochodami skrzyniowymi na odległość do 1km, grunt kategorii III 108,8*0,3 m3 32,64 10*0,03 m3 0,30 razem m3 32,94 Wywiezienie ziemi samochodami skrzyniowymi - na kaŝdy następny 1km ponad 1km m3 32,94 m3 32,94
