1 OPIS TECHNICZNY do projektu budowlanego kanalizacji deszczowej oraz drenaŝu opaskowego Bursy Szkolnej w miejscowości Zambrów dz. Nr 559/4 1. Przedmiot opracowania Przedmiotem opracowania jest: projekt budowlany kanalizacji deszczowej wraz z drenaŝem opaskowym dla budynku Bursy Szkolnej w Zambrowie. 1,1. Przeznaczenie projektowanego drenaŝu Projektowany drenaŝ opaskowy ma za zadanie odciąć napływ wód gruntowych o charakterze sączeniowym, występujących w warstwie nasypów do głębokości około 1,4-1,8 m poniŝej poziomu terenu. Przejęte przez drenaŝ opaskowy wody gruntowe odprowadzone zostaną do projektowanej kanalizacji deszczowej, której zadaniem jest takŝe odprowadzenie wód opadowych z dachu budynku do sieci kanalizacji deszczowej w ul. Konopnickiej. 2. Zagospodarowanie działki Na przedmiotowej działkce stwierdza się następujące elementy zagospodarowania: 1 obiekty kubaturowe: budynek Bursy Szkolnej 2 sieci uzbrojenia podziemnego: ciepłociąg 2xcoØ48/125, kanalizacja sanitarna 150, kabel telekomunikacyjny 3 inne: Chodniki i place o nawierzchni utwardzonej, Place o nawierzchni nieutwardzonej. 2,1. Projekt zagospodarowania działki Zakres projektu obejmuje następujące elementy zagospodarowania terenu: drenaŝ opaskowy wód gruntowych wokół budynku bursy wraz ze studzienkami drenaŝowymi kanalizację deszczową wraz ze studzienkami przyłącze kanalizacji deszczowej odrębne opracowanie

Przeznaczenie projektowanego drenaŝu Projektowany drenaŝ opaskowy ma za zadanie odciąć napływ wód gruntowych o charakterze sączeniowym, występujących w warstwie nasypów do głębokości około 1,4-1,8 m

2 3. Technologia robót 3.1. DrenaŜ opaskowy Zaprojektowano drenaŝ wokół obrysu budynku, który powinien pracować jako stałe odwodnienie terenu. Przewidziano drenaŝ opaskowy z rur filtracyjnych PCV 126 mm z filtrem z włókna kokosowego w obsypce ze Ŝwiru wraz ze studzienkami drenaŝowymi z osadnikiem np. firmy Wavin. Wody drenaŝowe naleŝy odprowadzić do projektowanej studzienki kanalizacji deszczowej SD Szczegółowe rozwiązania konstrukcyjne DrenaŜ opaskowy naleŝy wykonać w jednym wykopie z kanalizacją deszczową o minimalnej szerokości dna 100 cm. Rury perforowane naleŝy układać w obsypce ze Ŝwiru o uziarnieniu 5 20 mm.. Na rurociągu drenarskim naleŝy wykonać studzienki drenarskie z osadnikiem średnicy 315 mm i pojemności osadnika 38 litrów, wyprowadzonych do poziomu terenu i przykrytych włazem Ŝeliwnym D 125. Studzienki drenaŝowe naleŝy wykonać na 5 cm warstwie Ŝwiru. UWAGA: 1) DRENAś NALEśY WYKONYWAĆ ODCINKAMI O DŁUGOŚCI OKOŁO 5 M 2) ODCINKOWE WYKOPY NALEśY ZABEZPIECZAĆ PRZED OSUWANIEM SIĘ GRUNTU 3) RURY DRENARSKIE NALEśY ŁĄCZYĆ Z SOBĄ NA GRANICY WYKOPÓW ODCINKOWYCH ZA POMOCĄ ZŁĄCZEK LINIOWYCH 4) MONTAś DRENAśU NALEśY REALIZOWAĆ WEDŁUG WYTYCZNYCH PRODUCENTA KaŜdy pięciometrowej długości odcinek wykopu naleŝy zabezpieczyć przed osuwaniem się: deskowanie zewnętrznej ściany wykopu z bali drewnianych o grubości min. 50 mm (moŝna wykonać jako aŝurowe z prześwitami do 10 cm), słupki pionowe co 250 cm (dwa skrajne i jeden środkowy) z krawędziaków min. 150 x 150 mm, rozpory w trzech rzędach (górny, dolny i środkowy) z okrąglaków o średnicy min. 150 mm lub krawędziaków 150 x 150 mm. Rozpory oparte o zewnętrzne ściany budynku na podkładach z desek grubości 32 mm. UWAGA: W MIEJSCU SKRZYśOWANIA DRENAśUZ KABLAMI TELEKOMUNIKACYJNYMI, PRZYŁĄCZEM CIEPŁOWNICZYM NALEśY ISTNIEJĄCE UZBROJENIE NALEZYCIE ZABEZPIECZYĆ 3.2. Kanalizacja deszczowa Do odprowadzania wód opadowych z dachu budynku bursy oraz wód drenaŝowych wokół budynku projektuje się kanalizacje deszczową, która będzie podłączona do kolektora deszczowego Ø300 w ul Konopnickiej.

Wody drenaŝowe naleŝy odprowadzić do projektowanej studzienki kanalizacji deszczowej SD7. 3.1.

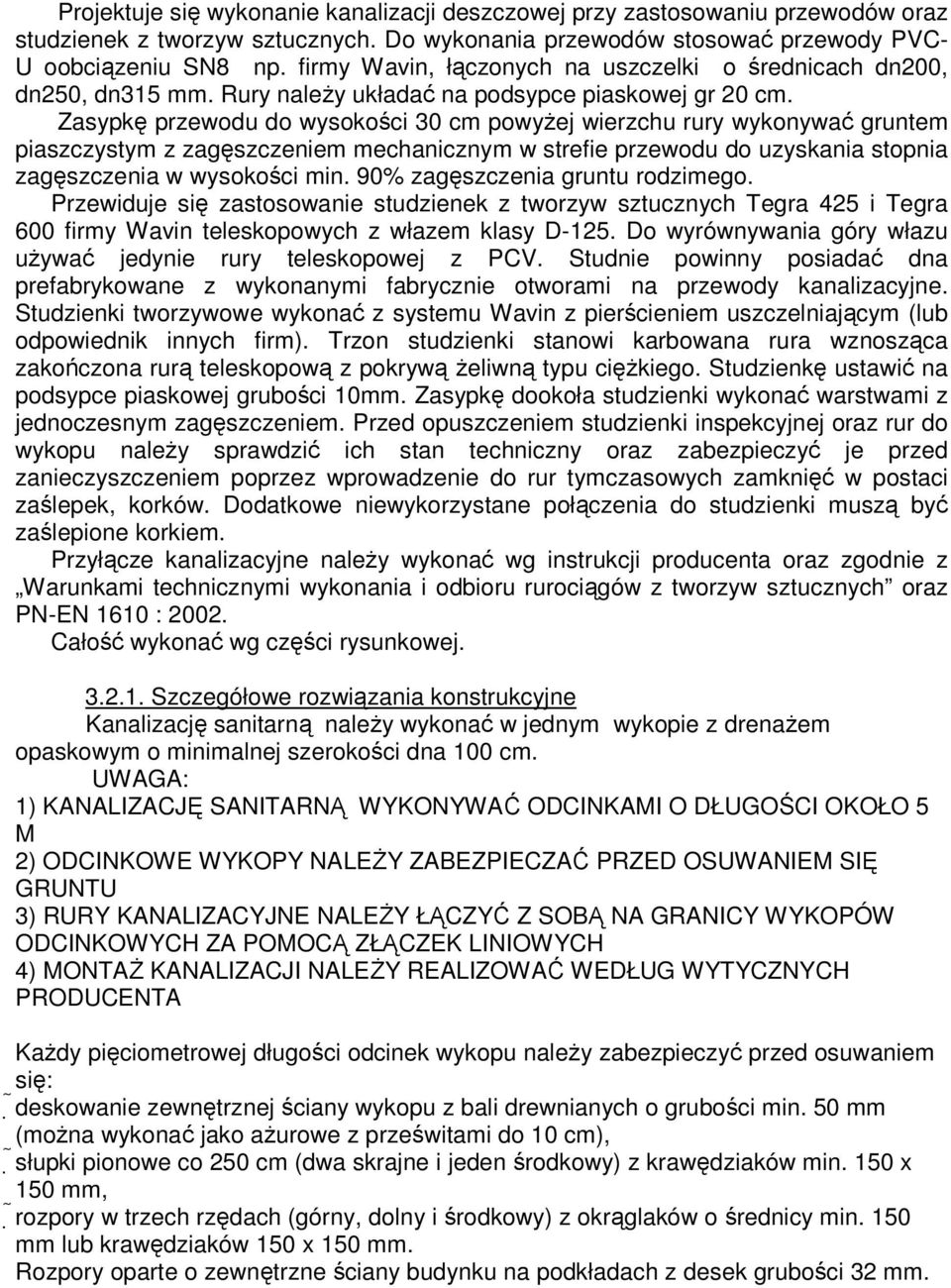

3 Projektuje się wykonanie kanalizacji deszczowej przy zastosowaniu przewodów oraz studzienek z tworzyw sztucznych. Do wykonania przewodów stosować przewody PVC- U oobciązeniu SN8 np. firmy Wavin, łączonych na uszczelki o średnicach dn200, dn250, dn315 mm. Rury naleŝy układać na podsypce piaskowej gr 20 cm. Zasypkę przewodu do wysokości 30 cm powyŝej wierzchu rury wykonywać gruntem piaszczystym z zagęszczeniem mechanicznym w strefie przewodu do uzyskania stopnia zagęszczenia w wysokości min. 90% zagęszczenia gruntu rodzimego. Przewiduje się zastosowanie studzienek z tworzyw sztucznych Tegra 425 i Tegra 600 firmy Wavin teleskopowych z włazem klasy D-125. Do wyrównywania góry włazu uŝywać jedynie rury teleskopowej z PCV. Studnie powinny posiadać dna prefabrykowane z wykonanymi fabrycznie otworami na przewody kanalizacyjne. Studzienki tworzywowe wykonać z systemu Wavin z pierścieniem uszczelniającym (lub odpowiednik innych firm). Trzon studzienki stanowi karbowana rura wznosząca zakończona rurą teleskopową z pokrywą Ŝeliwną typu cięŝkiego. Studzienkę ustawić na podsypce piaskowej grubości 10mm. Zasypkę dookoła studzienki wykonać warstwami z jednoczesnym zagęszczeniem. Przed opuszczeniem studzienki inspekcyjnej oraz rur do wykopu naleŝy sprawdzić ich stan techniczny oraz zabezpieczyć je przed zanieczyszczeniem poprzez wprowadzenie do rur tymczasowych zamknięć w postaci zaślepek, korków. Dodatkowe niewykorzystane połączenia do studzienki muszą być zaślepione korkiem. Przyłącze kanalizacyjne naleŝy wykonać wg instrukcji producenta oraz zgodnie z Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych oraz PN-EN 1610 : Całość wykonać wg części rysunkowej Szczegółowe rozwiązania konstrukcyjne Kanalizację sanitarną naleŝy wykonać w jednym wykopie z drenaŝem opaskowym o minimalnej szerokości dna 100 cm. UWAGA: 1) KANALIZACJĘ SANITARNĄ WYKONYWAĆ ODCINKAMI O DŁUGOŚCI OKOŁO 5 M 2) ODCINKOWE WYKOPY NALEśY ZABEZPIECZAĆ PRZED OSUWANIEM SIĘ GRUNTU 3) RURY KANALIZACYJNE NALEśY ŁĄCZYĆ Z SOBĄ NA GRANICY WYKOPÓW ODCINKOWYCH ZA POMOCĄ ZŁĄCZEK LINIOWYCH 4) MONTAś KANALIZACJI NALEśY REALIZOWAĆ WEDŁUG WYTYCZNYCH PRODUCENTA KaŜdy pięciometrowej długości odcinek wykopu naleŝy zabezpieczyć przed osuwaniem się: deskowanie zewnętrznej ściany wykopu z bali drewnianych o grubości min. 50 mm (moŝna wykonać jako aŝurowe z prześwitami do 10 cm), słupki pionowe co 250 cm (dwa skrajne i jeden środkowy) z krawędziaków min. 150 x 150 mm, rozpory w trzech rzędach (górny, dolny i środkowy) z okrąglaków o średnicy min. 150 mm lub krawędziaków 150 x 150 mm. Rozpory oparte o zewnętrzne ściany budynku na podkładach z desek grubości 32 mm.

Zasypkę przewodu do wysokości 30 cm powyŝej wierzchu rury wykonywać gruntem piaszczystym z zagęszczeniem mechanicznym w strefie przewodu do uzyskania stopnia zagęszczenia w wysokości min.

4 UWAGA: W MIEJSCU SKRZYśOWANIA KANALIZACJI Z KABLAMI TELEKOMUNIKACYJNYMI, PRZYŁĄCZEM CIEPŁOWNICZYM NALEśY ISTNIEJĄCE UZBROJENIE NALEZYCIE ZABEZPIECZYĆ 3.2. Roboty ziemne Roboty wykonać ręcznie lub mechanicznie (w zaleŝności od ilości miejsca) jako szerokoprzestrzenne. Wykopy projektuje się ze skarpami. W strefie rurowej wykop głębić ręcznie. Roboty montaŝowe układanie rur PCV musi być wykonane w wykopach o podłoŝu odwodnionym. Podstawowym złączem rur i kształtek są złącza kielichowe na wcisk z zastosowaniem uszczelek gumowych. Rury drenaŝowe łączyć za pomocą złączek drenarskich, rury kanalizacyjne łączyć za pomocą złączek PVC. Z uwagi na mocowanie filtru kokosowego do rury drenarskiej oplotem ze sznurka, przed wpięciem naleŝy zabezpieczyć sznurki oplotu przed niekontrolowanym poluzowaniem. Zasypka rurociągów w wykopie składa się z dwóch warstw: warstwy ochronnej rury wysokości 30cm ponad wierzch przewodu warstwy do powierzchni terenu. Dla przewodu kanalizacyjnego wykop zasypać częściowo gruntem rodzimym do wysokości cm nad przewód, grunt ubić Zasyp w kanale przeprowadza się w trzech etapach: etap I: wykonanie warstwy ochronnej rury z wyłączeniem odcinków na złączach, etap II: (po próbie szczelności złącz rur kanałowych) wykonanie warstwy ochronnej w miejscach połączeń etap III: zasyp wykopu gruntem rodzimym (warstwami) z jednoczesnym zagęszczaniem oraz rozbiórką deskowań i rozpór ścian wykopu. Warstwę ochronną rury wykonać z piasku sypkiego (drobno-, średnio-, lub gruboziarnistego) bez grud i kamieni. Zagęszczenie tej warstwy powinno być przeprowadzone z zachowaniem szczególnej ostroŝności(z uwagi na kruchość rur). Warstwa ta musi być starannie ubita po obu stronach przewodu. Zasypanie i ubijanie gruntu w strefie ochronnej przewodu naleŝy wykonać warstwami z jednoczesnym usuwaniem zastosowanego deskowania. Grubość ubijanej warstwy nie powinna przekraczać 1/3 średnicy rury. MontaŜ rurociągów naleŝy wykonać ręcznie. Do wykonania przecisków rur osłonowych zastosować sprzęt specjalistyczny. Po zakończeniu budowy wodociągu naleŝy: odtworzyć uszkodzoną nawierzchnię chodników, odtworzyć zniszczone chodniki i ogrodzenia, odtworzyć zniszczone trawniki.

Roboty montaŝowe układanie rur PCV musi być wykonane w wykopach o podłoŝu odwodnionym. Podstawowym złączem rur i kształtek są złącza kielichowe na wcisk z zastosowaniem uszczelek gumowych.

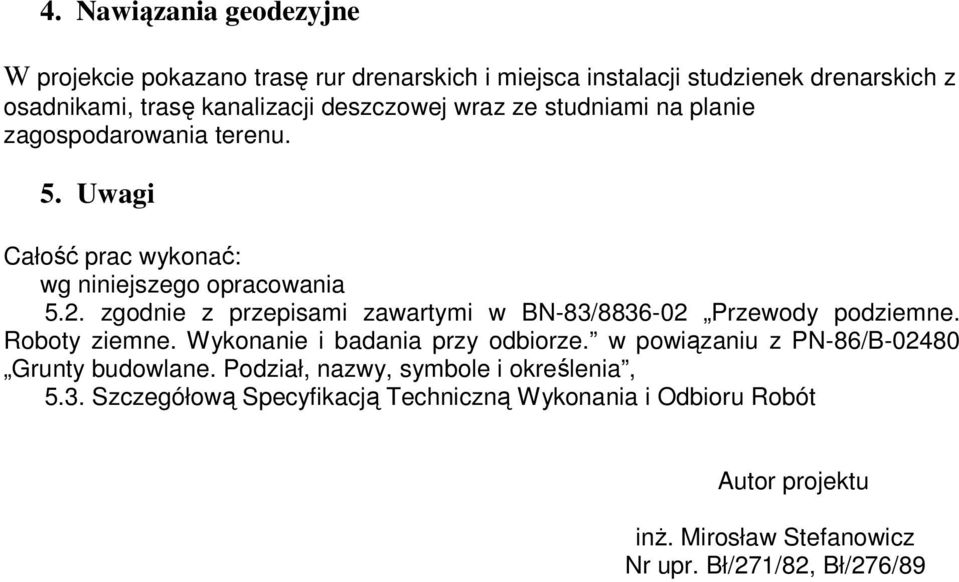

5 4. Nawiązania geodezyjne W projekcie pokazano trasę rur drenarskich i miejsca instalacji studzienek drenarskich z osadnikami, trasę kanalizacji deszczowej wraz ze studniami na planie zagospodarowania terenu. 5. Uwagi Całość prac wykonać: wg niniejszego opracowania 5.2. zgodnie z przepisami zawartymi w BN-83/ Przewody podziemne. Roboty ziemne. Wykonanie i badania przy odbiorze. w powiązaniu z PN-86/B Grunty budowlane. Podział, nazwy, symbole i określenia, 5.3. Szczegółową Specyfikacją Techniczną Wykonania i Odbioru Robót Autor projektu inŝ. Mirosław Stefanowicz Nr upr. Bł/271/82, Bł/276/89

zgodnie z przepisami zawartymi w BN-83/8836-02 Przewody podziemne. Roboty ziemne. Wykonanie i badania przy odbiorze.
