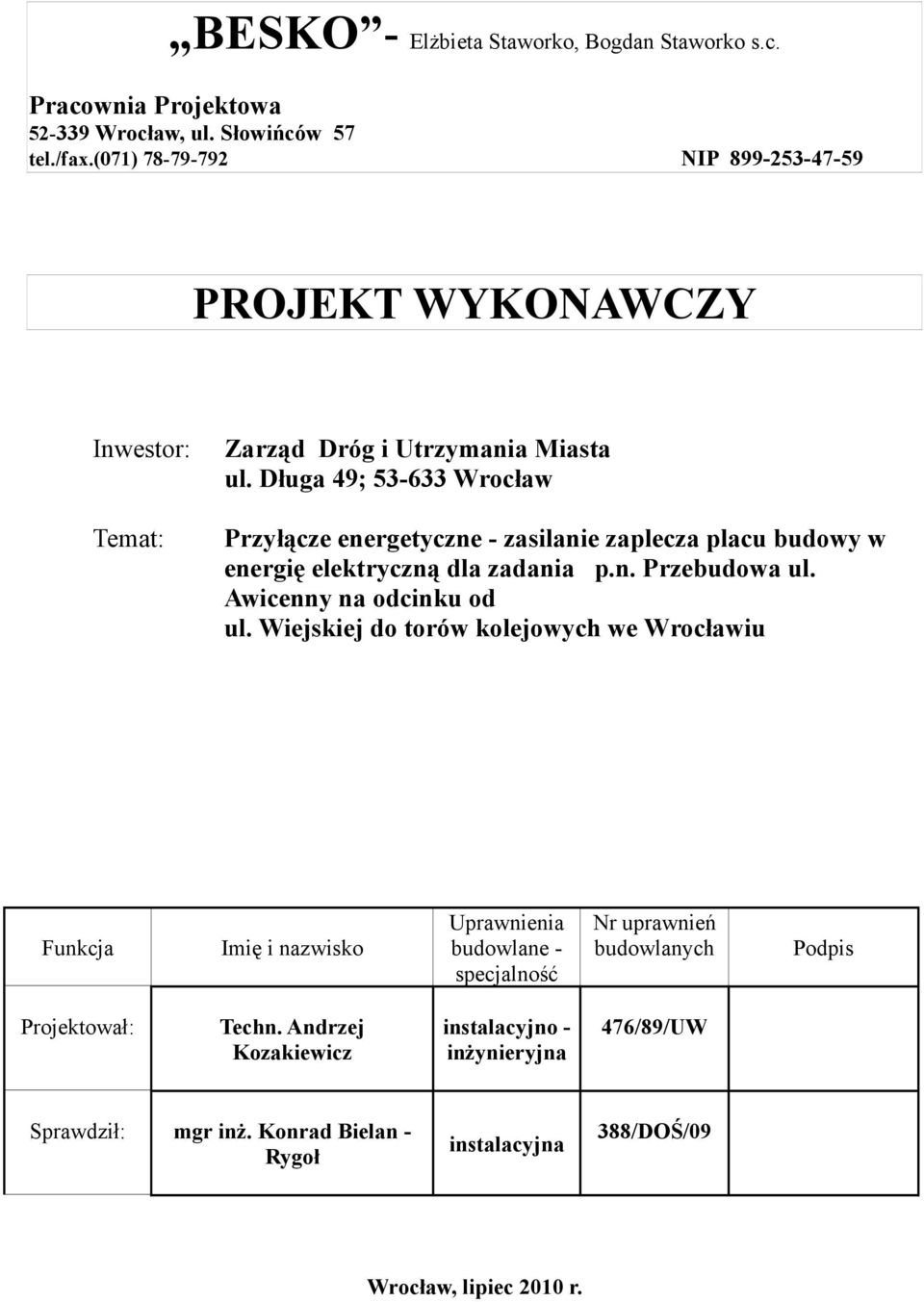

1 BESKO - ElŜbieta Staworko, Bogdan Staworko s.c. Pracownia Projektowa Wrocław, ul. Słowińców 57 tel./fax.(071) NIP PROJEKT WYKONAWCZY Inwestor: Temat: Zarząd Dróg i Utrzymania Miasta ul. Długa 49; Wrocław Przyłącze energetyczne - zasilanie zaplecza placu budowy w energię elektryczną dla zadania p.n. Przebudowa ul. Awicenny na odcinku od ul. Funkcja Imię i nazwisko Uprawnienia budowlane - specjalność Nr uprawnień budowlanych Podpis Projektował: Techn. Andrzej Kozakiewicz instalacyjno - inŝynieryjna 476/89/UW Sprawdził: mgr inŝ. Konrad Bielan - Rygoł instalacyjna 388/DOŚ/09 Wrocław, lipiec 2010 r.

2 Spis treści 2.1 Zakres projektu Zakres opracowania Materiały załoŝeniowe Podstawa opracowania Opis techniczny Uwagi końcowe Informacja w zakresie bezpieczeństwa i ochrony zdrowia Załączniki Zgoda ZDiUM IPP.DS /41037/ Warunki przyłączenia RDE/51/W/AS-4112-ZW/1157/6372/ Profil linii nn Rysunki Plan sytuacyjny Zasilanie placu budowy Schemat zasilania placu budowy

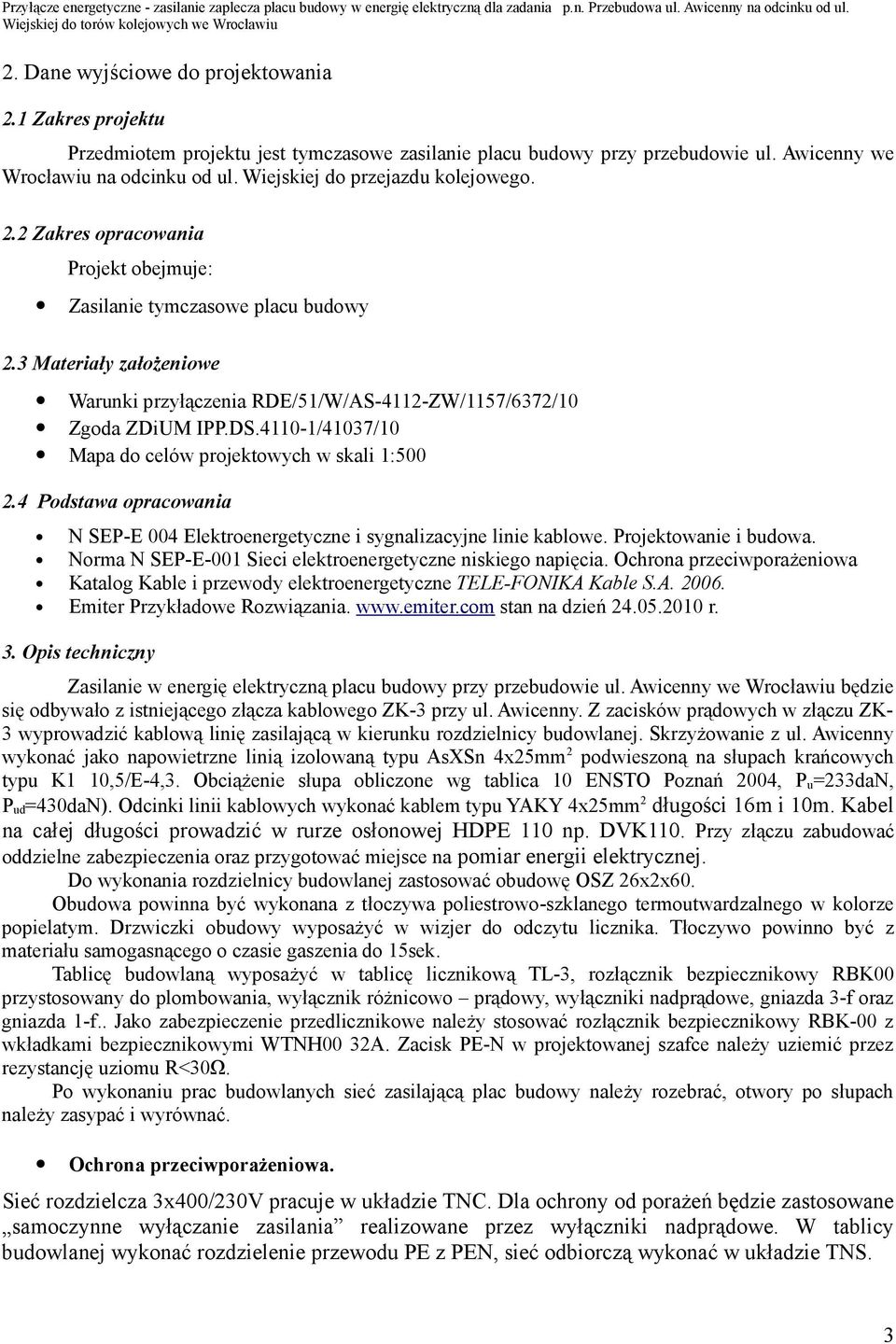

3 2. Dane wyjściowe do projektowania 2.1 Zakres projektu Przedmiotem projektu jest tymczasowe zasilanie placu budowy przy przebudowie ul. Awicenny we Wrocławiu na odcinku od ul. Wiejskiej do przejazdu kolejowego. 2.2 Zakres opracowania Projekt obejmuje: Zasilanie tymczasowe placu budowy 2.3 Materiały załoŝeniowe Warunki przyłączenia RDE/51/W/AS-4112-ZW/1157/6372/10 Zgoda ZDiUM IPP.DS /41037/10 Mapa do celów projektowych w skali 1: Podstawa opracowania N SEP-E 004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Norma N SEP-E-001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporaŝeniowa Katalog Kable i przewody elektroenergetyczne TELE-FONIKA Kable S.A Emiter Przykładowe Rozwiązania. stan na dzień r. 3. Opis techniczny Zasilanie w energię elektryczną placu budowy przy przebudowie ul. Awicenny we Wrocławiu będzie się odbywało z istniejącego złącza kablowego ZK-3 przy ul. Awicenny. Z zacisków prądowych w złączu ZK- 3 wyprowadzić kablową linię zasilającą w kierunku rozdzielnicy budowlanej. SkrzyŜowanie z ul. Awicenny wykonać jako napowietrzne linią izolowaną typu AsXSn 4x25mm 2 podwieszoną na słupach krańcowych typu K1 10,5/E-4,3. ObciąŜenie słupa obliczone wg tablica 10 ENSTO Poznań 2004, P u=233dan, P ud=430dan). Odcinki linii kablowych wykonać kablem typu YAKY 4x25mm 2 długości 16m i 10m. Kabel na całej długości prowadzić w rurze osłonowej HDPE 110 np. DVK110. Przy złączu zabudować oddzielne zabezpieczenia oraz przygotować miejsce na pomiar energii elektrycznej. Do wykonania rozdzielnicy budowlanej zastosować obudowę OSZ 26x2x60. Obudowa powinna być wykonana z tłoczywa poliestrowo-szklanego termoutwardzalnego w kolorze popielatym. Drzwiczki obudowy wyposaŝyć w wizjer do odczytu licznika. Tłoczywo powinno być z materiału samogasnącego o czasie gaszenia do 15sek. Tablicę budowlaną wyposaŝyć w tablicę licznikową TL-3, rozłącznik bezpiecznikowy RBK00 przystosowany do plombowania, wyłącznik róŝnicowo prądowy, wyłączniki nadprądowe, gniazda 3-f oraz gniazda 1-f.. Jako zabezpieczenie przedlicznikowe naleŝy stosować rozłącznik bezpiecznikowy RBK-00 z wkładkami bezpiecznikowymi WTNH00 32A. Zacisk PE-N w projektowanej szafce naleŝy uziemić przez rezystancję uziomu R<30Ω. Po wykonaniu prac budowlanych sieć zasilającą plac budowy naleŝy rozebrać, otwory po słupach naleŝy zasypać i wyrównać. Ochrona przeciwporaŝeniowa. Sieć rozdzielcza 3x400/230V pracuje w układzie TNC. Dla ochrony od poraŝeń będzie zastosowane samoczynne wyłączanie zasilania realizowane przez wyłączniki nadprądowe. W tablicy budowlanej wykonać rozdzielenie przewodu PE z PEN, sieć odbiorczą wykonać w układzie TNS. 3

4 4. Uwagi końcowe Roboty montaŝowe wykonać zgodnie z aktualnie obowiązującymi normami i przepisami ze szczególnym uwzględnieniem zasad BHP określonych w rozporządzeniu ministra infrastruktury z dnia , obowiązującymi od dnia (Dz. U. Nr 47 poz. 401 z dni \ Przestrzegać warunków przyłączenia Roboty ziemne w okolicach innych sieci podziemnych wykonać ręcznie Wszelkie zmiany w projekcie uzgodnić z projektantem Przed wejściem na plac budowy powiadomić pisemnie, o terminach rozpoczęcia i zakończenia robót, właścicieli urządzeń podziemnych oraz właścicieli terenu. Roboty ziemne wykonywać pod nadzorem właścicieli urządzeń podziemnych Do protokołu odbioru dołączyć protokół pomiarów elektrycznych Po zakończeniu budowy naleŝy odłączyć kabel od zacisków w rozłączinku następnie odkopać i zwinąć oraz zdemontować rozdzielnicę budowlaną. Słupy zdemontować. 5. Informacja w zakresie bezpieczeństwa i ochrony zdrowia 5.1 Nazwa i adres obiektu budowlanego: Zasilanie zaplecza placu budowy w energię elektryczną dla zadania p.n. Przebudowa ul. Awicenny na odcinku od ul. 5.2 Inwestor oraz jego adres: Zarząd Dróg i Utrzymania Miasta, ul. Długa 49; Wrocław 5.3 Imię i nazwisko oraz adres projektanta, sporządzającego informację: Andrzej Kozakiewicz, ul. Ziemniaczana 22, Wrocław. 5.4 Zakres robót i kolejność realizacji. Zakres robót jest objęty dokumentacją pt. Zasilanie zaplecza placu budowy w energię elektryczną dla zadania p.n. Przebudowa ul. Awicenny na odcinku od ul.. Zakresem robót objęto: a) Posadowieinie dwóch słupów krańcowych b)wykonanie odcinka linii napowietrznej nn 0,4kV między projektowanymi słupami krańcowymi c) Wykonanie dwóch odcinków linii kablowej nn 0,4 kv od złącza kablowego do projektowanego słupa krańcowego oraz od rozdzielnicy budowlanej do słupa krańcowego. d) Posadowienie rozdzielnicy budowlanej e) Ochronę od poraŝeń w sieci rozdzielczej zasilania placu budowy f) Podłączenie linii zasilającej Po wykonaniu połączeń, a przed uruchomieniem instalacji, naleŝy wykonać kompleksowe pomiary elektryczne tj. izolacji kabla, rezystancji uziemienia i skuteczności ochrony od poraŝeń. Kolejność realizacji robót zgodna z przedstawioną kolejnością w zakresie robót 5.5 Wykaz istniejących obiektów budowlanych. W obszarze wykonywania robót istnieją następujące obiekty: - Droga powiatowa ul. Awicenny we Wrocławiu - Sieć uzbrojenia, linie kablowe nn 0,4 kv oraz SN 20kV, kable teletechniczne ( brak skrzyŝowań z projektowanymi sieciami nn). 5.6 Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi: - linie energetyczne kablowe, 4

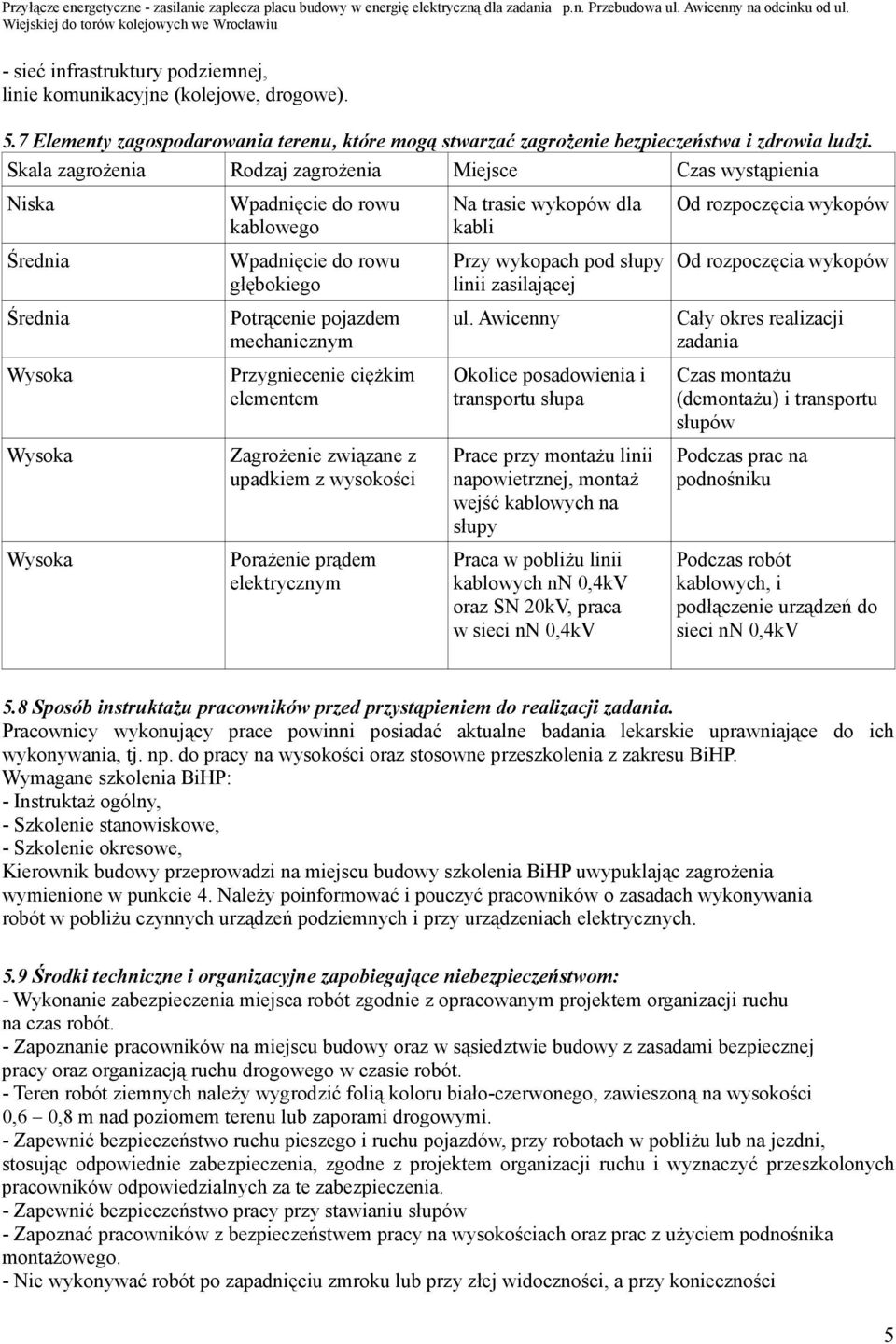

5 - sieć infrastruktury podziemnej, linie komunikacyjne (kolejowe, drogowe). 5.7 Elementy zagospodarowania terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. Skala zagroŝenia Rodzaj zagroŝenia Miejsce Czas wystąpienia Niska Średnia Średnia Wysoka Wysoka Wysoka Wpadnięcie do rowu kablowego Wpadnięcie do rowu głębokiego Potrącenie pojazdem mechanicznym Przygniecenie cięŝkim elementem ZagroŜenie związane z upadkiem z wysokości PoraŜenie prądem elektrycznym Na trasie wykopów dla kabli Przy wykopach pod słupy linii zasilającej ul. Awicenny Okolice posadowienia i transportu słupa Prace przy montaŝu linii napowietrznej, montaŝ wejść kablowych na słupy Praca w pobliŝu linii kablowych nn 0,4kV oraz SN 20kV, praca w sieci nn 0,4kV Od rozpoczęcia wykopów Od rozpoczęcia wykopów Cały okres realizacji zadania Czas montaŝu (demontaŝu) i transportu słupów Podczas prac na podnośniku Podczas robót kablowych, i podłączenie urządzeń do sieci nn 0,4kV 5.8 Sposób instruktaŝu pracowników przed przystąpieniem do realizacji zadania. Pracownicy wykonujący prace powinni posiadać aktualne badania lekarskie uprawniające do ich wykonywania, tj. np. do pracy na wysokości oraz stosowne przeszkolenia z zakresu BiHP. Wymagane szkolenia BiHP: - InstruktaŜ ogólny, - Szkolenie stanowiskowe, - Szkolenie okresowe, Kierownik budowy przeprowadzi na miejscu budowy szkolenia BiHP uwypuklając zagroŝenia wymienione w punkcie 4. NaleŜy poinformować i pouczyć pracowników o zasadach wykonywania robót w pobliŝu czynnych urządzeń podziemnych i przy urządzeniach elektrycznych. 5.9 Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom: - Wykonanie zabezpieczenia miejsca robót zgodnie z opracowanym projektem organizacji ruchu na czas robót. - Zapoznanie pracowników na miejscu budowy oraz w sąsiedztwie budowy z zasadami bezpiecznej pracy oraz organizacją ruchu drogowego w czasie robót. - Teren robót ziemnych naleŝy wygrodzić folią koloru biało-czerwonego, zawieszoną na wysokości 0,6 0,8 m nad poziomem terenu lub zaporami drogowymi. - Zapewnić bezpieczeństwo ruchu pieszego i ruchu pojazdów, przy robotach w pobliŝu lub na jezdni, stosując odpowiednie zabezpieczenia, zgodne z projektem organizacji ruchu i wyznaczyć przeszkolonych pracowników odpowiedzialnych za te zabezpieczenia. - Zapewnić bezpieczeństwo pracy przy stawianiu słupów - Zapoznać pracowników z bezpieczeństwem pracy na wysokościach oraz prac z uŝyciem podnośnika montaŝowego. - Nie wykonywać robót po zapadnięciu zmroku lub przy złej widoczności, a przy konieczności 5

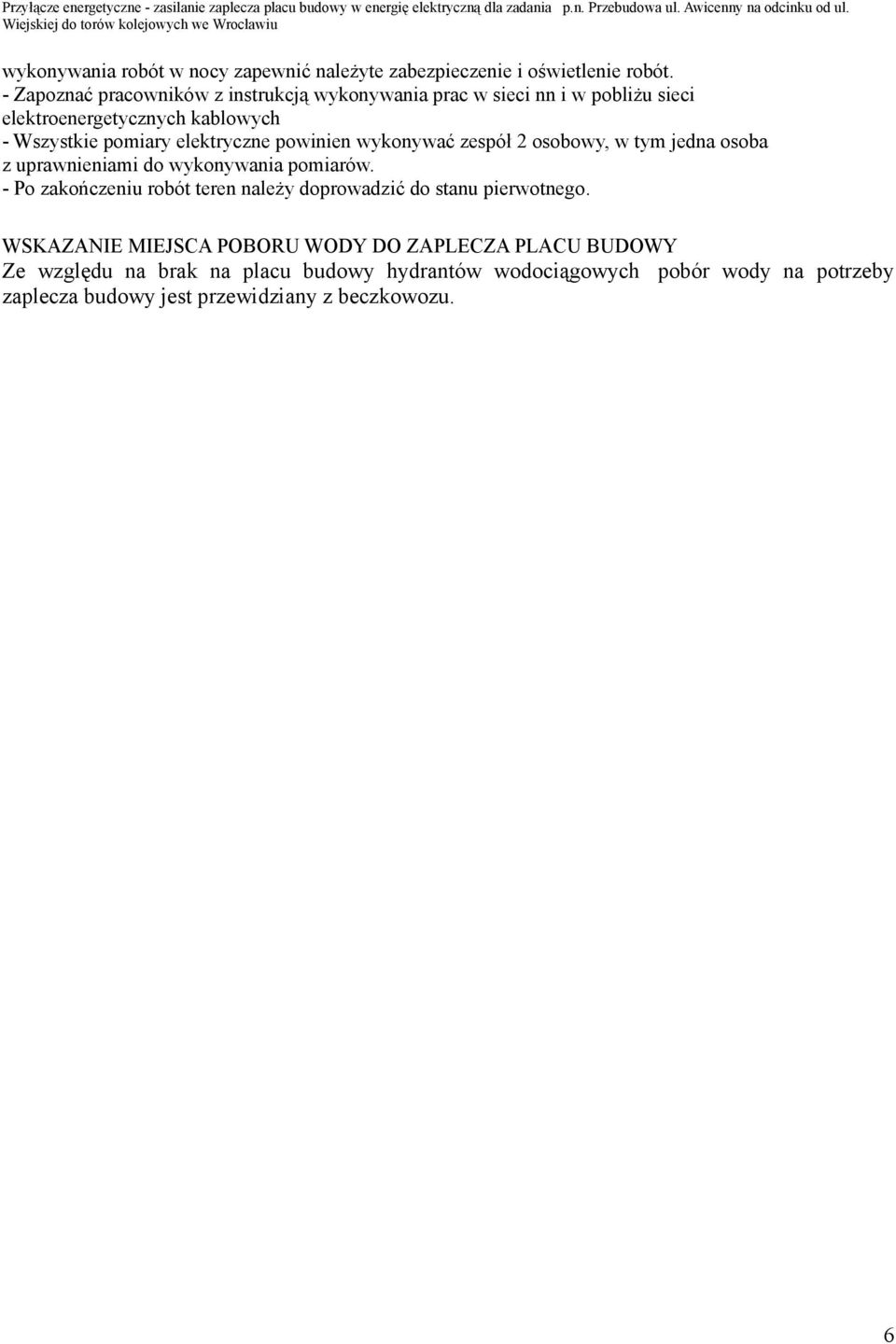

6 wykonywania robót w nocy zapewnić naleŝyte zabezpieczenie i oświetlenie robót. - Zapoznać pracowników z instrukcją wykonywania prac w sieci nn i w pobliŝu sieci elektroenergetycznych kablowych - Wszystkie pomiary elektryczne powinien wykonywać zespół 2 osobowy, w tym jedna osoba z uprawnieniami do wykonywania pomiarów. - Po zakończeniu robót teren naleŝy doprowadzić do stanu pierwotnego. WSKAZANIE MIEJSCA POBORU WODY DO ZAPLECZA PLACU BUDOWY Ze względu na brak na placu budowy hydrantów wodociągowych pobór wody na potrzeby zaplecza budowy jest przewidziany z beczkowozu. 6

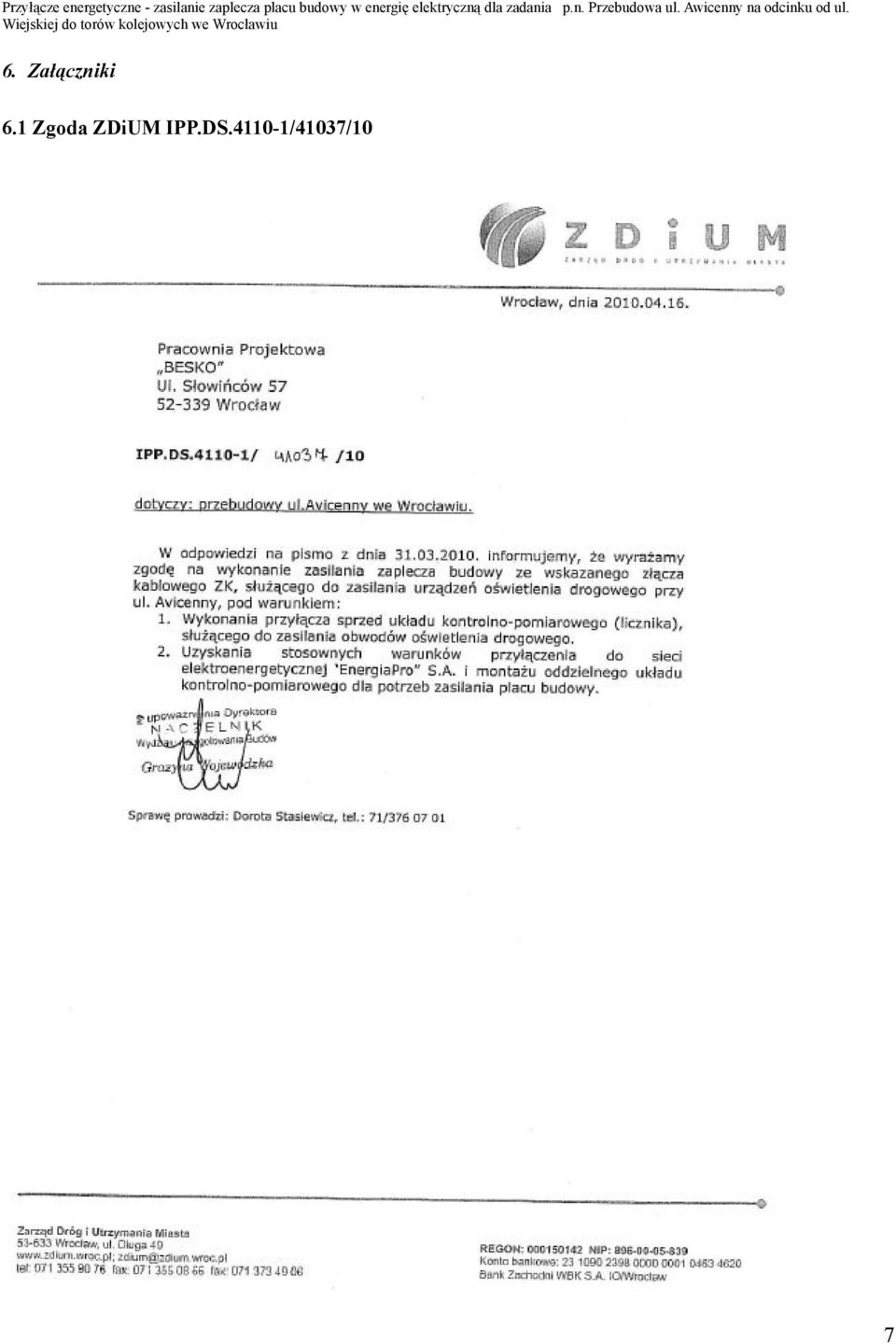

7 6. Załączniki 6.1 Zgoda ZDiUM IPP.DS /41037/10 7

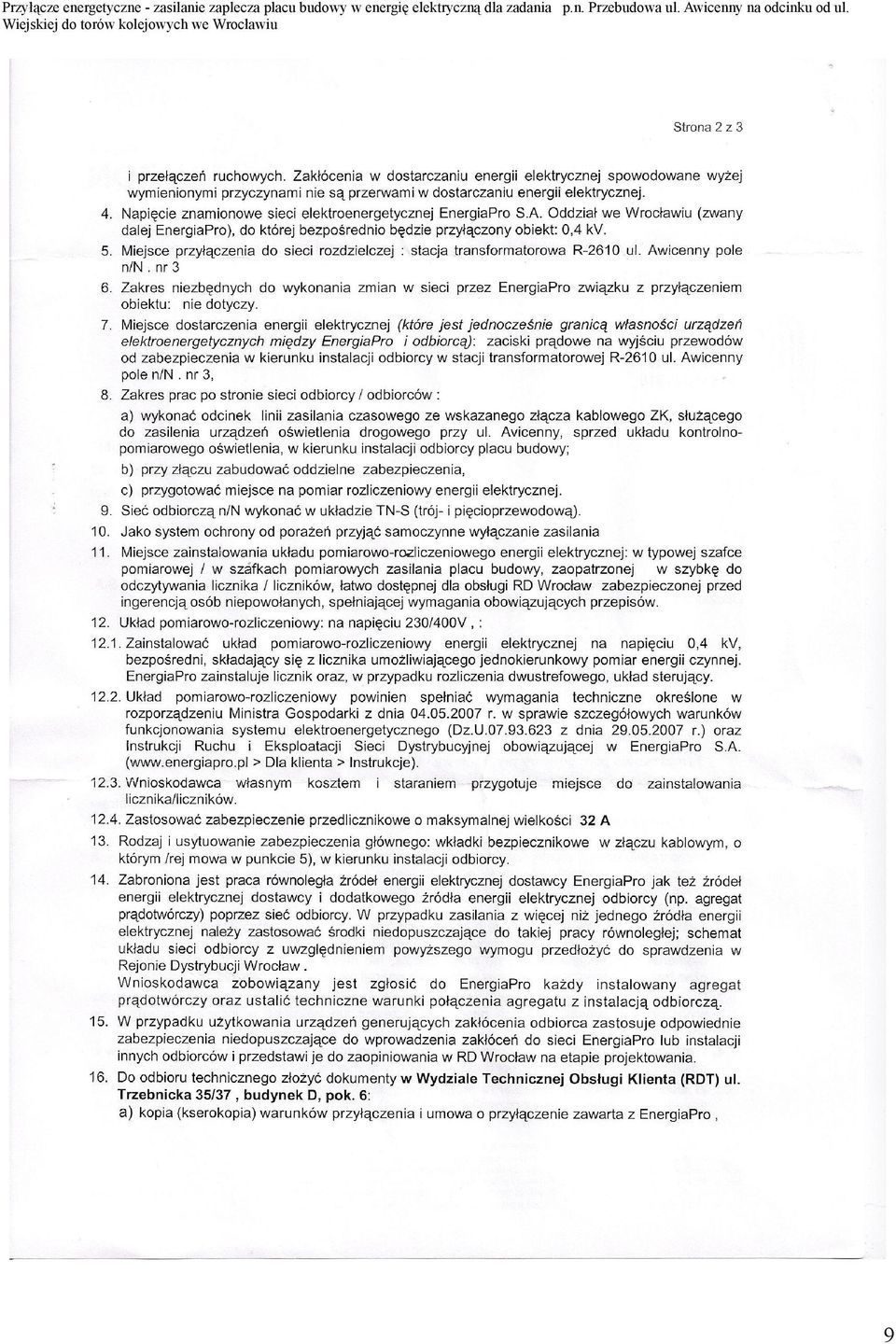

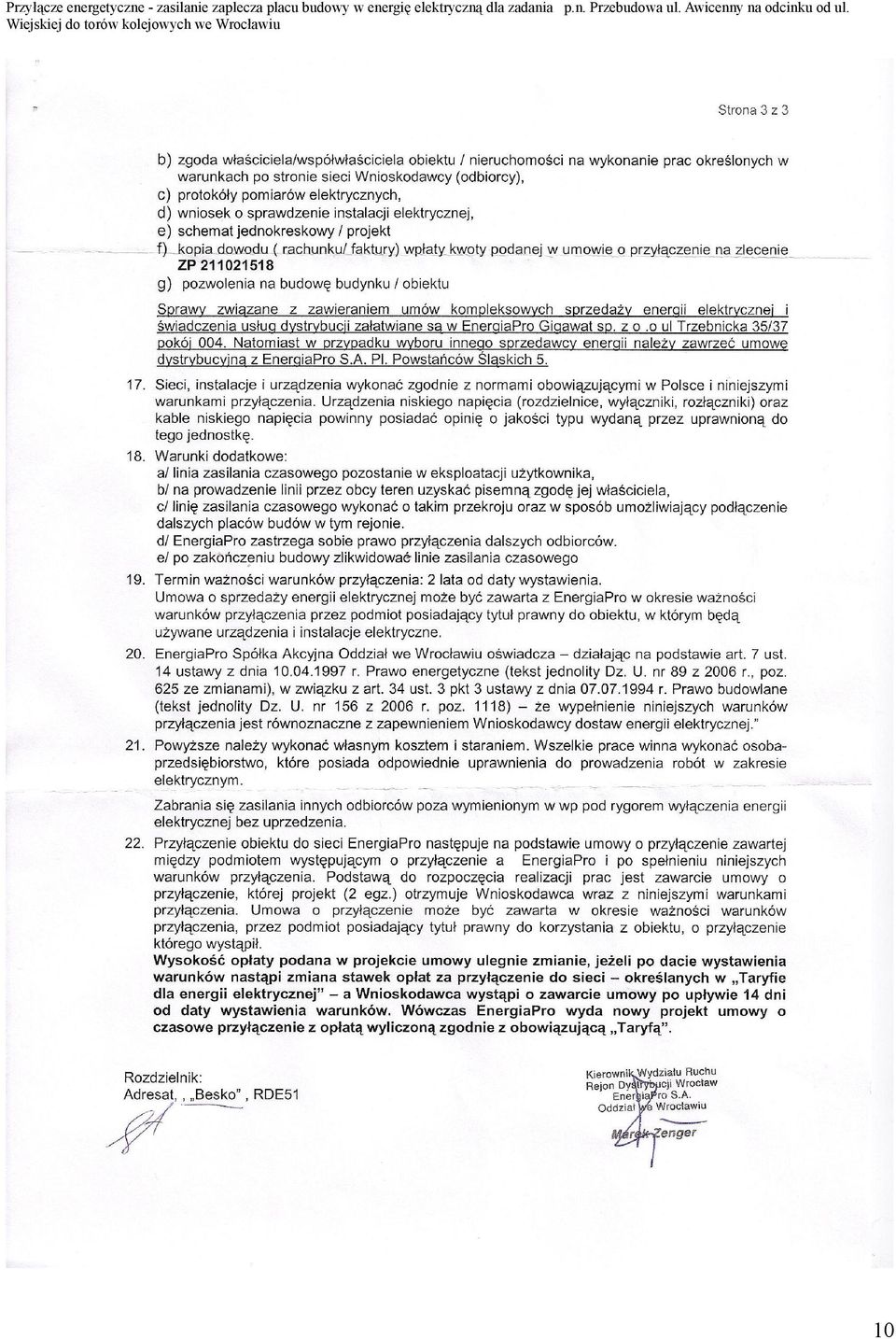

8 6.2 Warunki przyłączenia RDE/51/W/AS-4112-ZW/1157/6372/10 8

9 9

10 10

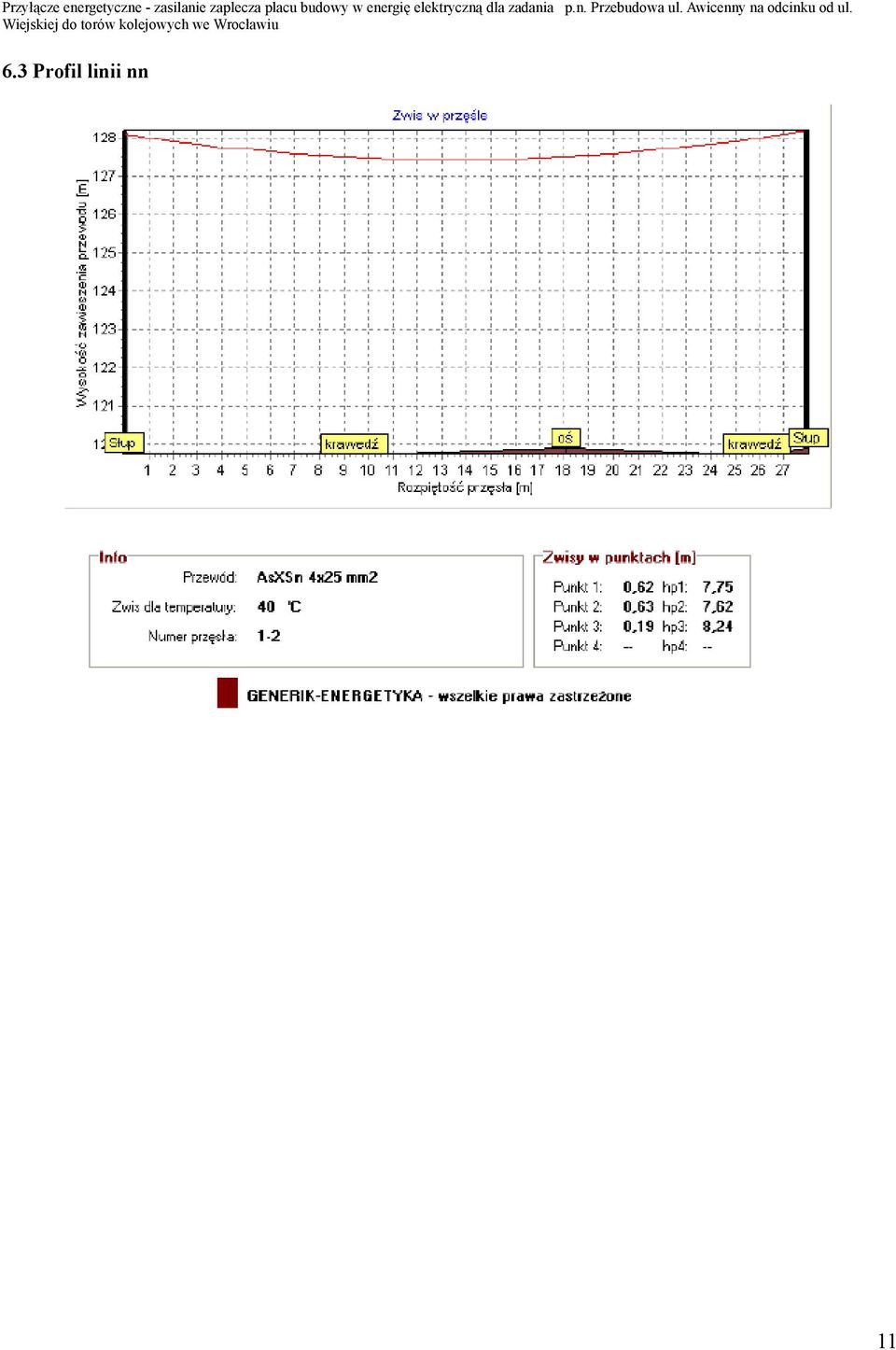

11 6.3 Profil linii nn 11

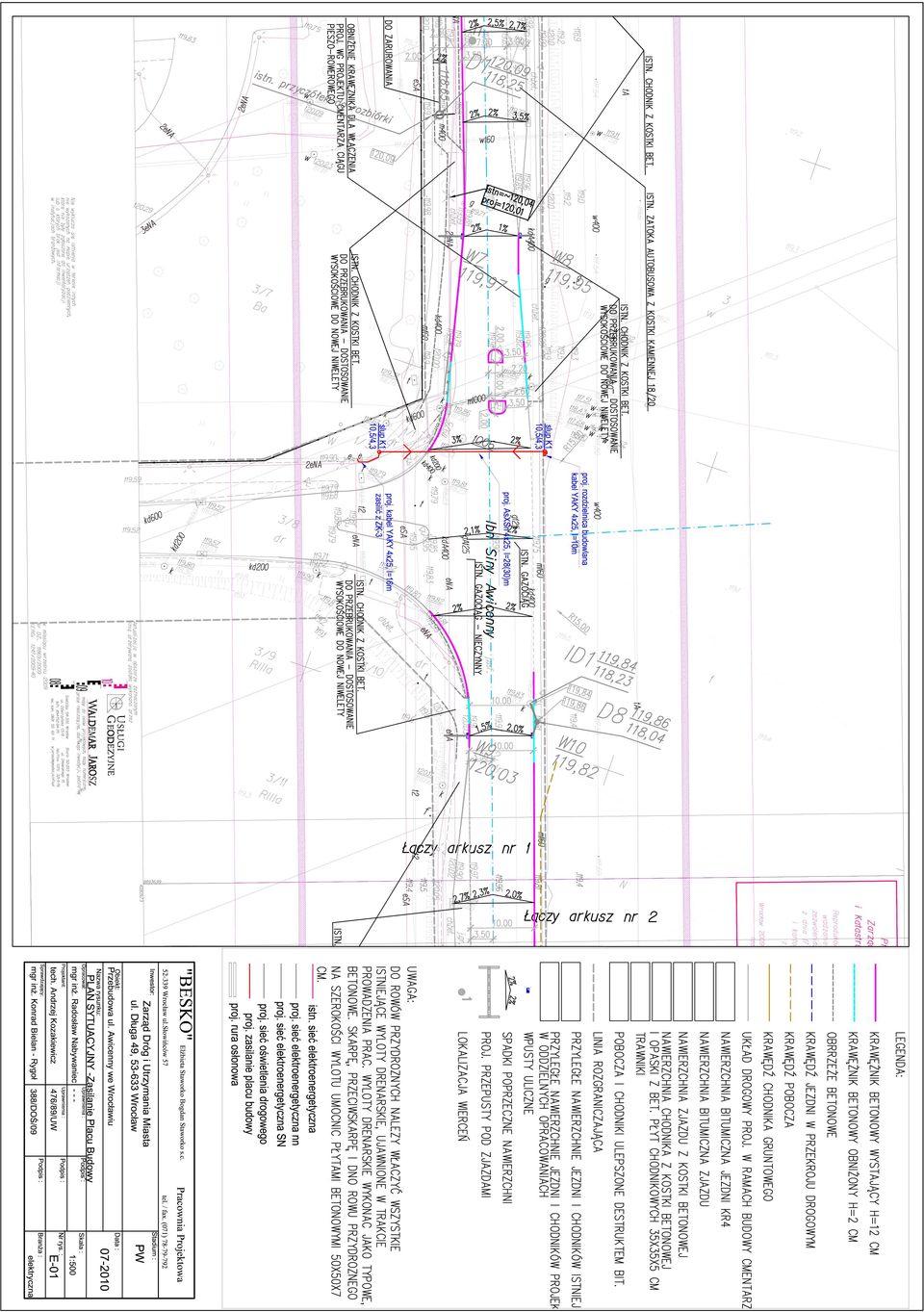

12

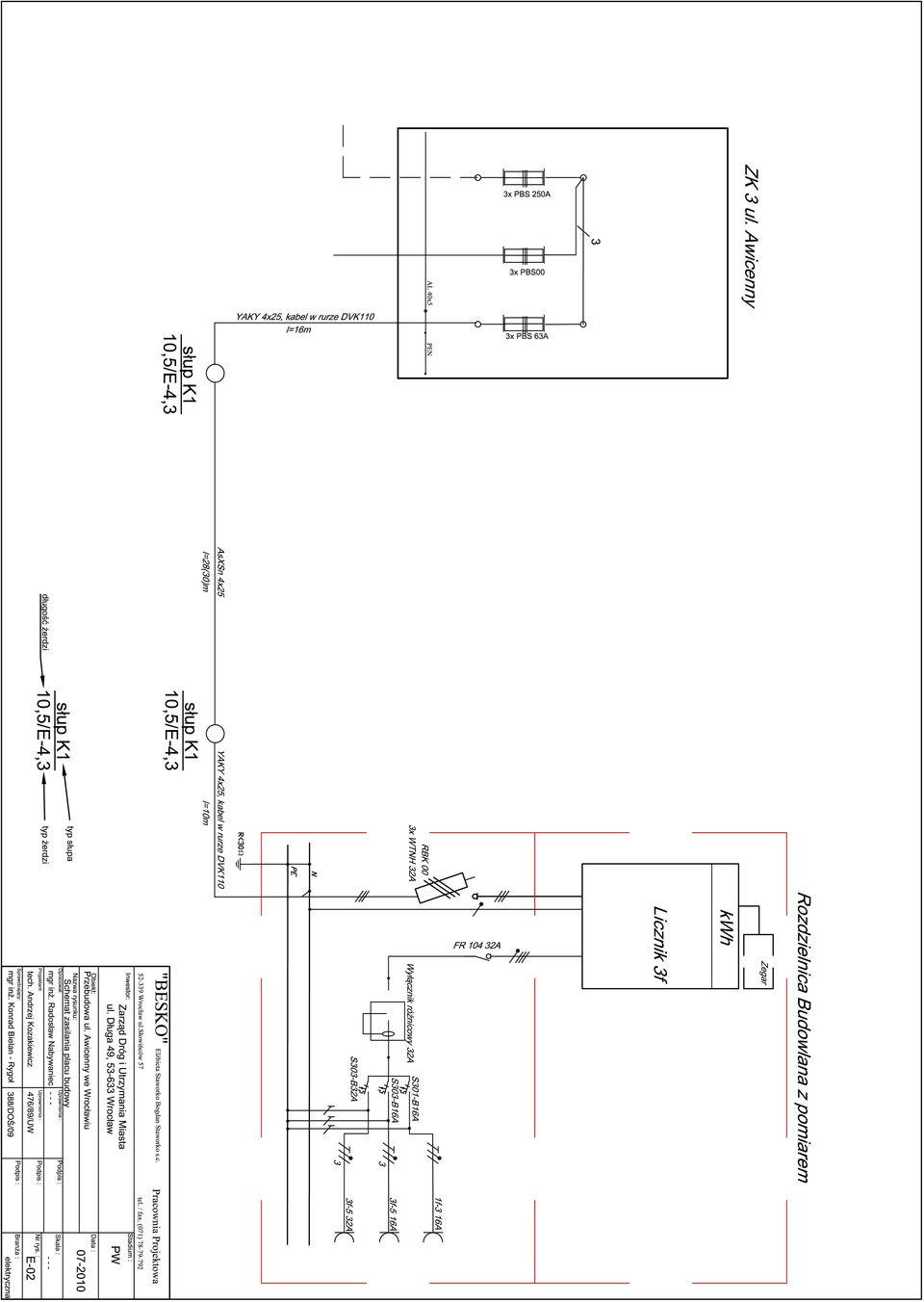

13
