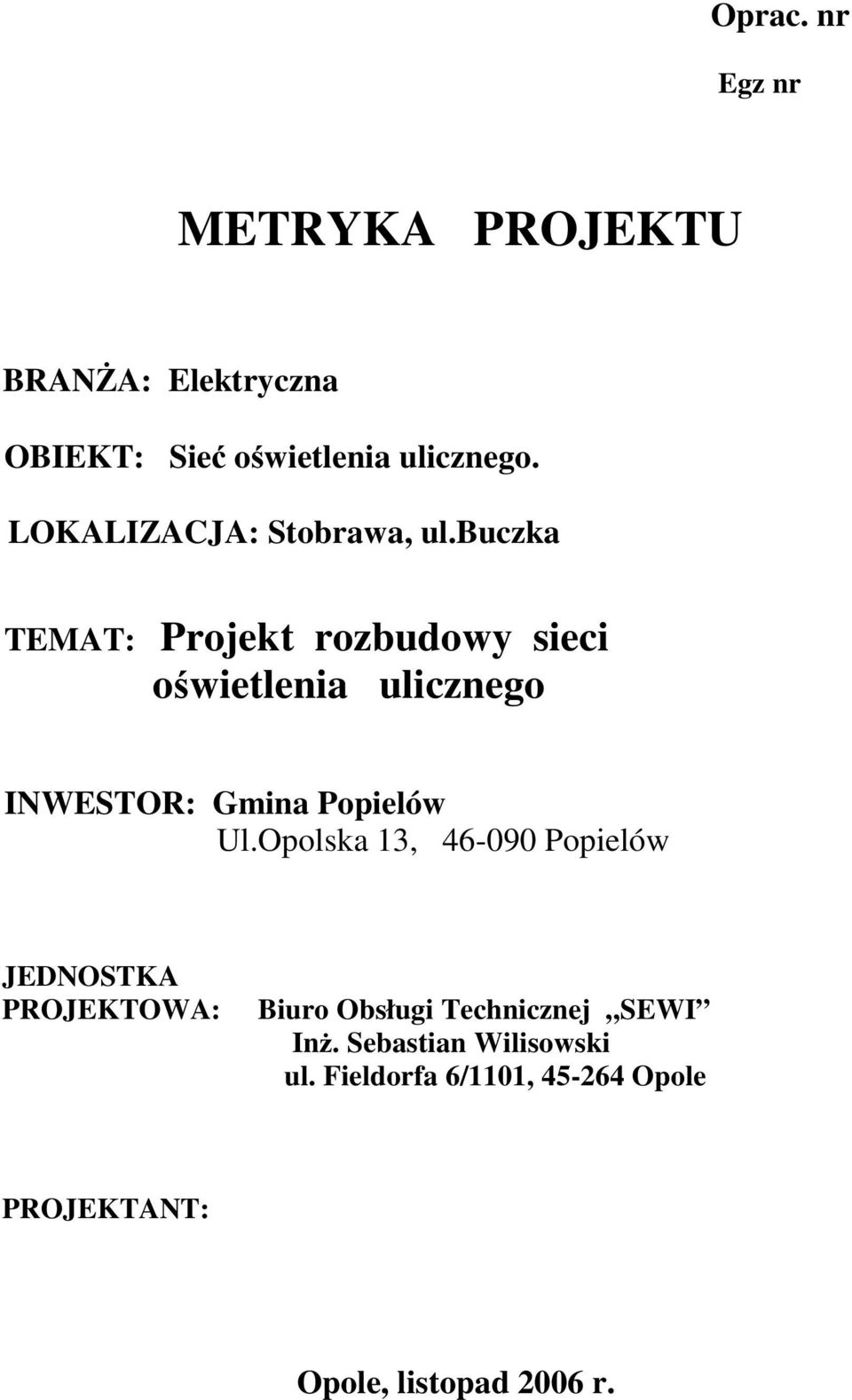

1 Oprac. nr Egz nr METRYKA PROJEKTU BRANA: Elektryczna OBIEKT: Sie owietlenia ulicznego. LOKALIZACJA: Stobrawa, ul.buczka TEMAT: Projekt rozbudowy sieci owietlenia ulicznego INWESTOR: Gmina Popielów Ul.Opolska 13, Popielów JEDNOSTKA PROJEKTOWA: Biuro Obsługi Technicznej SEWI In. Sebastian Wilisowski ul. Fieldorfa 6/1101, Opole PROJEKTANT: Opole, listopad 2006 r.

buczka TEMAT: Projekt rozbudowy sieci owietlenia ulicznego INWESTOR: Gmina Popielów Ul.

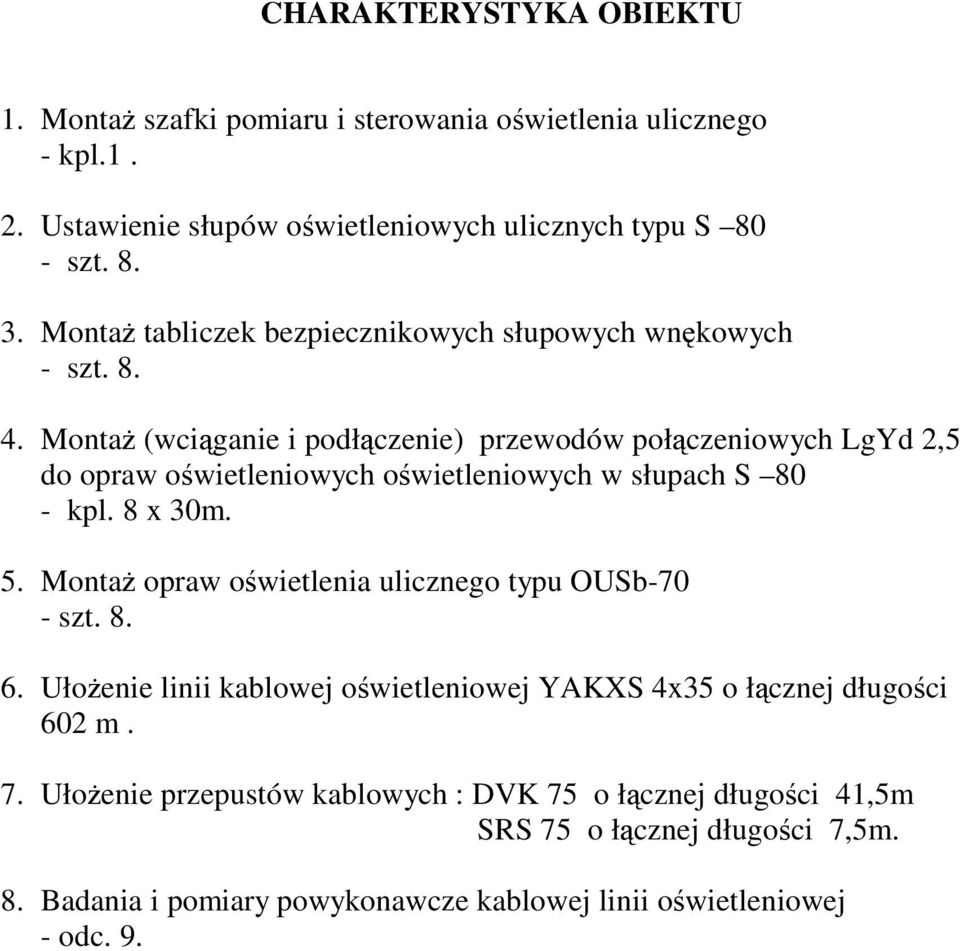

2 CHARAKTERYSTYKA OBIEKTU 1. Monta szafki pomiaru i sterowania owietlenia ulicznego - kpl Ustawienie słupów owietleniowych ulicznych typu S Monta tabliczek bezpiecznikowych słupowych wnkowych 4. Monta (wciganie i podłczenie) przewodów połczeniowych LgYd 2,5 do opraw owietleniowych owietleniowych w słupach S 80 - kpl. 8 x 30m. 5. Monta opraw owietlenia ulicznego typu OUSb Ułoenie linii kablowej owietleniowej YAKXS 4x35 o łcznej długoci 602 m. 7. Ułoenie przepustów kablowych : DVK 75 o łcznej długoci 41,5m SRS 75 o łcznej długoci 7,5m. 8. Badania i pomiary powykonawcze kablowej linii owietleniowej - odc. 9.

Monta (wciganie i podłczenie) przewodów połczeniowych LgYd 2,5 do opraw owietleniowych owietleniowych w słupach S 80 - kpl. 8 x 30m. 5.

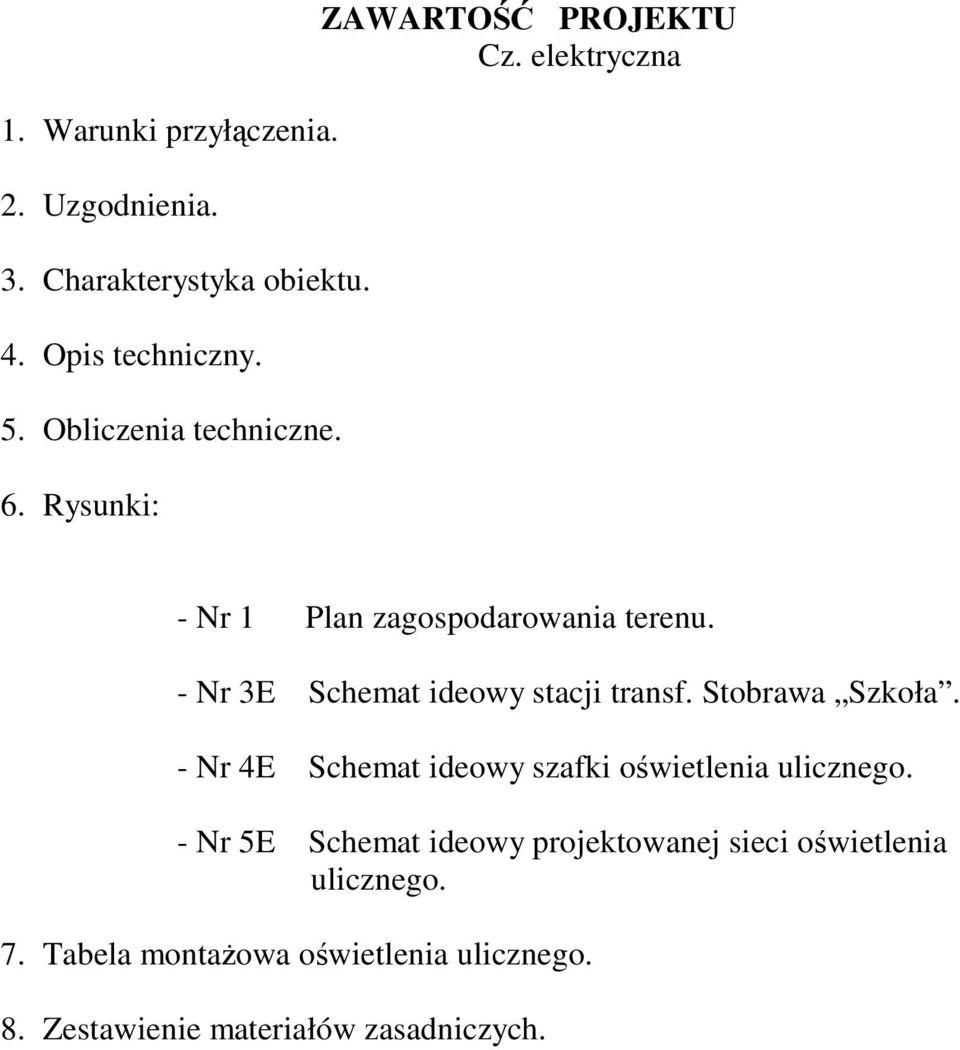

3 1. Warunki przyłczenia. 2. Uzgodnienia. 3. Charakterystyka obiektu. 4. Opis techniczny. 5. Obliczenia techniczne. 6. Rysunki: ZAWARTO PROJEKTU Cz. elektryczna - Nr 1 Plan zagospodarowania terenu. - Nr 3E Schemat ideowy stacji transf. Stobrawa Szkoła. - Nr 4E Schemat ideowy szafki owietlenia ulicznego. - Nr 5E Schemat ideowy projektowanej sieci owietlenia ulicznego. 7. Tabela montaowa owietlenia ulicznego. 8. Zestawienie materiałów zasadniczych.

- Nr 3E Schemat ideowy stacji transf. Stobrawa Szkoła. - Nr 4E Schemat ideowy szafki owietlenia ulicznego.

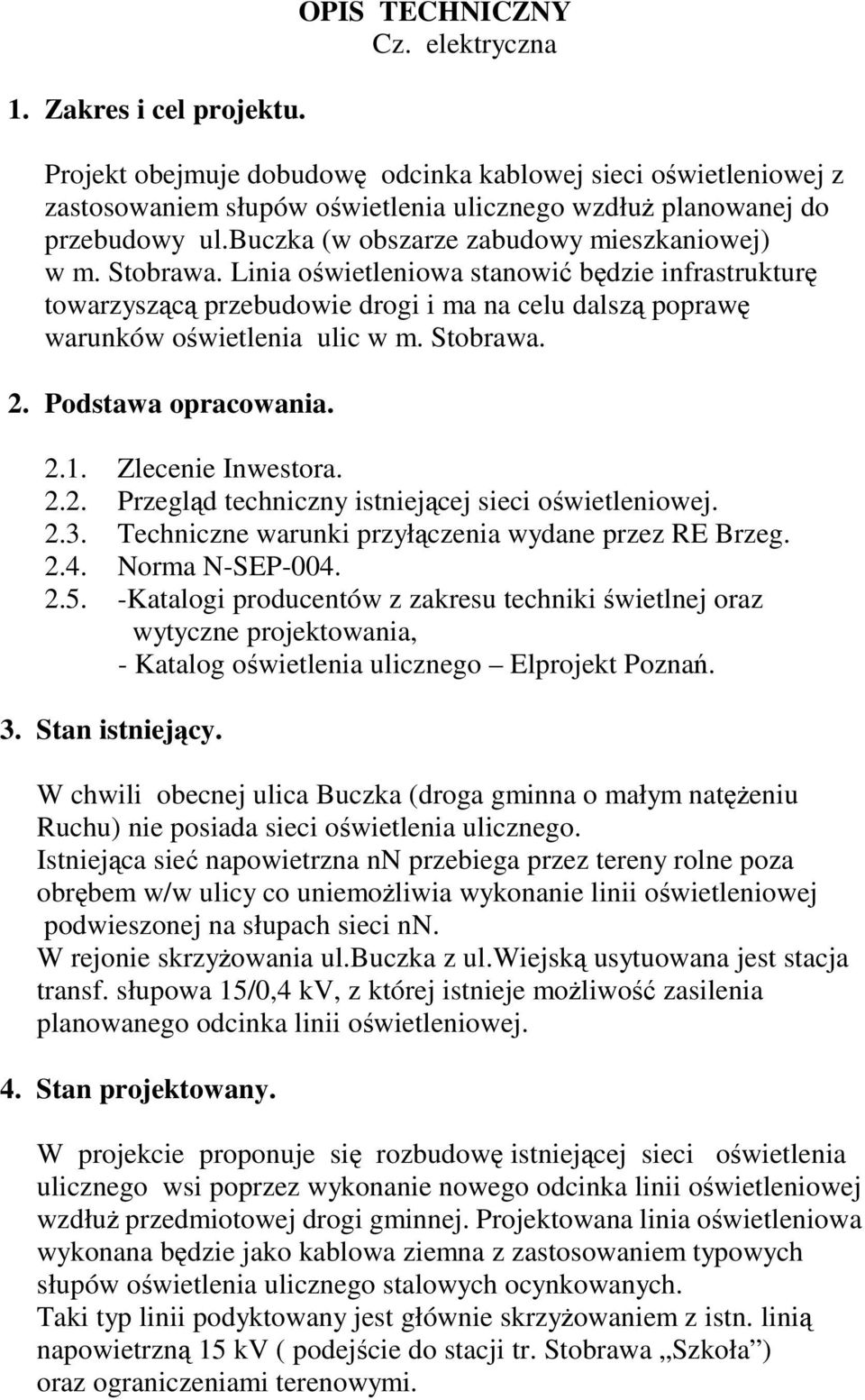

4 1. Zakres i cel projektu. OPIS TECHNICZNY Cz. elektryczna Projekt obejmuje dobudow odcinka kablowej sieci owietleniowej z zastosowaniem słupów owietlenia ulicznego wzdłu planowanej do przebudowy ul.buczka (w obszarze zabudowy mieszkaniowej) w m. Stobrawa. Linia owietleniowa stanowi bdzie infrastruktur towarzyszc przebudowie drogi i ma na celu dalsz popraw warunków owietlenia ulic w m. Stobrawa. 2. Podstawa opracowania Zlecenie Inwestora Przegld techniczny istniejcej sieci owietleniowej Techniczne warunki przyłczenia wydane przez RE Brzeg Norma N-SEP Katalogi producentów z zakresu techniki wietlnej oraz wytyczne projektowania, - Katalog owietlenia ulicznego Elprojekt Pozna. 3. Stan istniejcy. W chwili obecnej ulica Buczka (droga gminna o małym nateniu Ruchu) nie posiada sieci owietlenia ulicznego. Istniejca sie napowietrzna nn przebiega przez tereny rolne poza obrbem w/w ulicy co uniemoliwia wykonanie linii owietleniowej podwieszonej na słupach sieci nn. W rejonie skrzyowania ul.buczka z ul.wiejsk usytuowana jest stacja transf. słupowa 15/0,4 kv, z której istnieje moliwo zasilenia planowanego odcinka linii owietleniowej. 4. Stan projektowany. W projekcie proponuje si rozbudow istniejcej sieci owietlenia ulicznego wsi poprzez wykonanie nowego odcinka linii owietleniowej wzdłu przedmiotowej drogi gminnej. Projektowana linia owietleniowa wykonana bdzie jako kablowa ziemna z zastosowaniem typowych słupów owietlenia ulicznego stalowych ocynkowanych. Taki typ linii podyktowany jest głównie skrzyowaniem z istn. lini napowietrzn 15 kv ( podejcie do stacji tr. Stobrawa Szkoła ) oraz ograniczeniami terenowymi.

Podstawa opracowania. 2.1. Zlecenie Inwestora. 2.2. Przegld techniczny istniejcej sieci owietleniowej. 2.3. Techniczne warunki przyłczenia wydane przez RE Brzeg. 2.4. Norma N-SEP-004. 2.5.

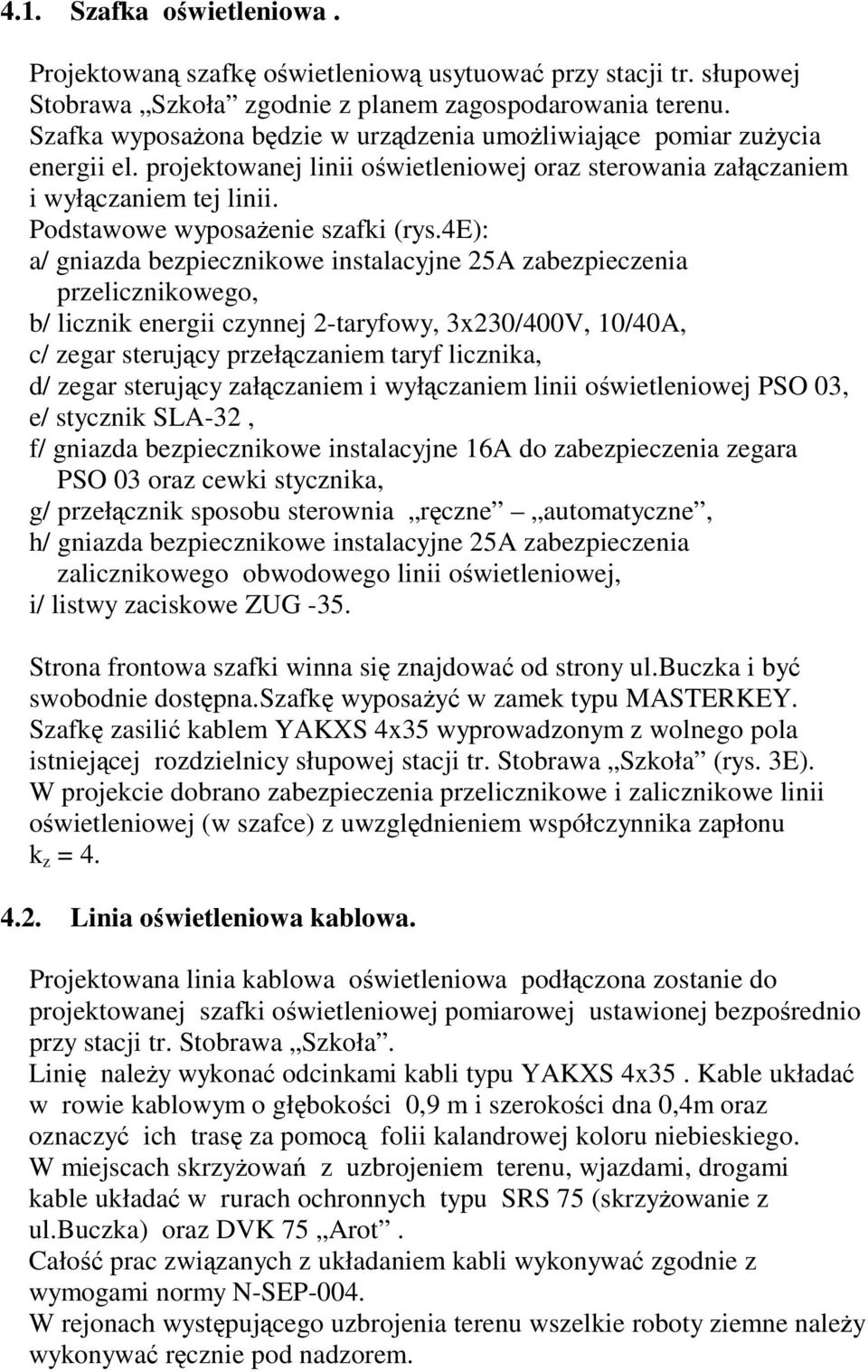

5 4.1. Szafka owietleniowa. Projektowan szafk owietleniow usytuowa przy stacji tr. słupowej Stobrawa Szkoła zgodnie z planem zagospodarowania terenu. Szafka wyposaona bdzie w urzdzenia umoliwiajce pomiar zuycia energii el. projektowanej linii owietleniowej oraz sterowania załczaniem i wyłczaniem tej linii. Podstawowe wyposaenie szafki (rys.4e): a/ gniazda bezpiecznikowe instalacyjne 25A zabezpieczenia przelicznikowego, b/ licznik energii czynnej 2-taryfowy, 3x230/400V, 10/40A, c/ zegar sterujcy przełczaniem taryf licznika, d/ zegar sterujcy załczaniem i wyłczaniem linii owietleniowej PSO 03, e/ stycznik SLA-32, f/ gniazda bezpiecznikowe instalacyjne 16A do zabezpieczenia zegara PSO 03 oraz cewki stycznika, g/ przełcznik sposobu sterownia rczne automatyczne, h/ gniazda bezpiecznikowe instalacyjne 25A zabezpieczenia zalicznikowego obwodowego linii owietleniowej, i/ listwy zaciskowe ZUG -35. Strona frontowa szafki winna si znajdowa od strony ul.buczka i by swobodnie dostpna.szafk wyposay w zamek typu MASTERKEY. Szafk zasili kablem YAKXS 4x35 wyprowadzonym z wolnego pola istniejcej rozdzielnicy słupowej stacji tr. Stobrawa Szkoła (rys. 3E). W projekcie dobrano zabezpieczenia przelicznikowe i zalicznikowe linii owietleniowej (w szafce) z uwzgldnieniem współczynnika zapłonu k z = Linia owietleniowa kablowa. Projektowana linia kablowa owietleniowa podłczona zostanie do projektowanej szafki owietleniowej pomiarowej ustawionej bezporednio przy stacji tr. Stobrawa Szkoła. Lini naley wykona odcinkami kabli typu YAKXS 4x35. Kable układa w rowie kablowym o głbokoci 0,9 m i szerokoci dna 0,4m oraz oznaczy ich tras za pomoc folii kalandrowej koloru niebieskiego. W miejscach skrzyowa z uzbrojeniem terenu, wjazdami, drogami kable układa w rurach ochronnych typu SRS 75 (skrzyowanie z ul.buczka) oraz DVK 75 Arot. Cało prac zwizanych z układaniem kabli wykonywa zgodnie z wymogami normy N-SEP-004. W rejonach wystpujcego uzbrojenia terenu wszelkie roboty ziemne naley wykonywa rcznie pod nadzorem.

4e): a/ gniazda bezpiecznikowe instalacyjne 25A zabezpieczenia przelicznikowego, b/ licznik energii czynnej 2-taryfowy, 3x230/400V, 10/40A, c/ zegar sterujcy przełczaniem taryf licznika, d/ zegar

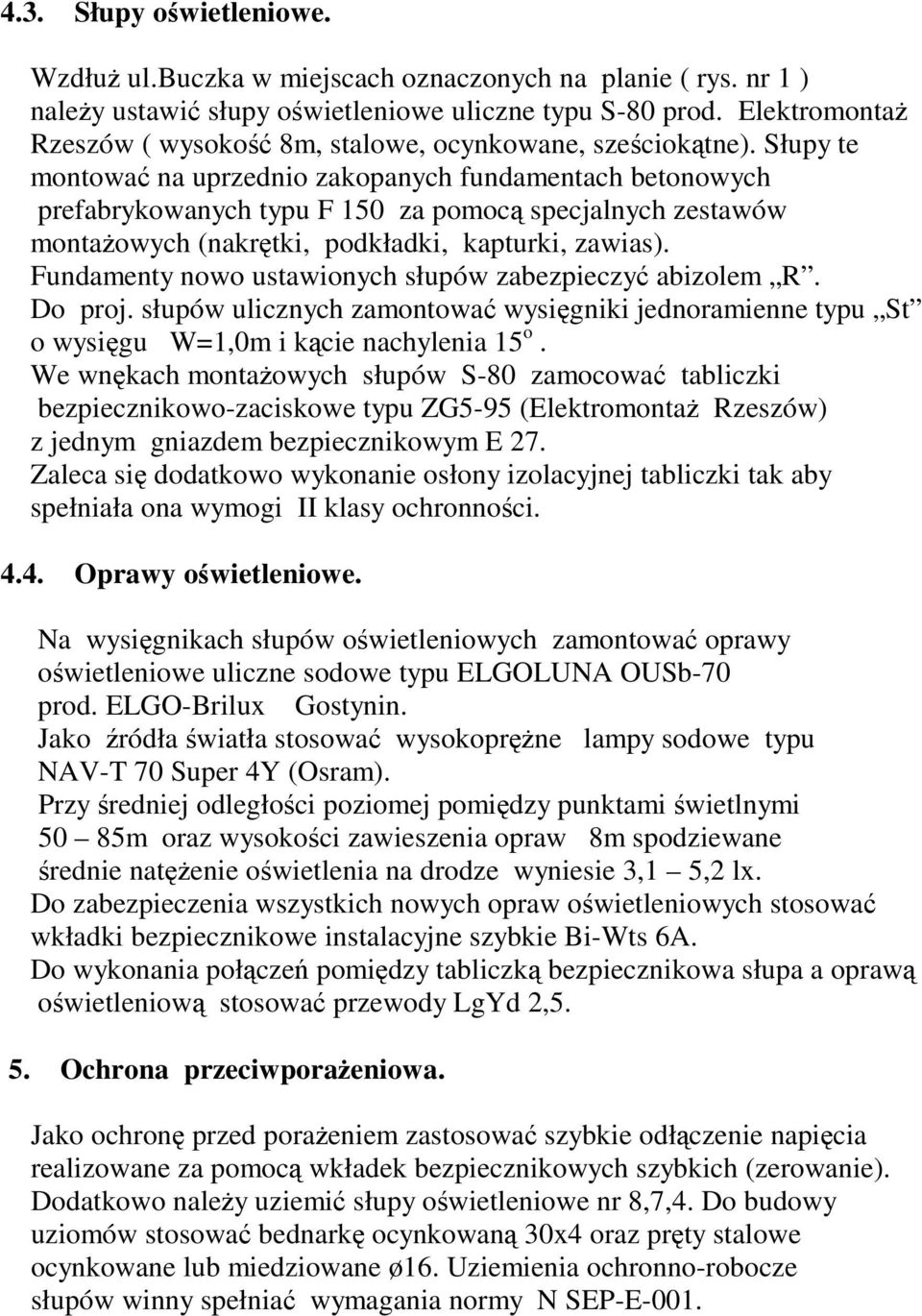

6 4.3. Słupy owietleniowe. Wzdłu ul.buczka w miejscach oznaczonych na planie ( rys. nr 1 ) naley ustawi słupy owietleniowe uliczne typu S-80 prod. Elektromonta Rzeszów ( wysoko 8m, stalowe, ocynkowane, szecioktne). Słupy te montowa na uprzednio zakopanych fundamentach betonowych prefabrykowanych typu F 150 za pomoc specjalnych zestawów montaowych (nakrtki, podkładki, kapturki, zawias). Fundamenty nowo ustawionych słupów zabezpieczy abizolem R. Do proj. słupów ulicznych zamontowa wysigniki jednoramienne typu St o wysigu W=1,0m i kcie nachylenia 15 o. We wnkach montaowych słupów S-80 zamocowa tabliczki bezpiecznikowo-zaciskowe typu ZG5-95 (Elektromonta Rzeszów) z jednym gniazdem bezpiecznikowym E 27. Zaleca si dodatkowo wykonanie osłony izolacyjnej tabliczki tak aby spełniała ona wymogi II klasy ochronnoci Oprawy owietleniowe. Na wysignikach słupów owietleniowych zamontowa oprawy owietleniowe uliczne sodowe typu ELGOLUNA OUSb-70 prod. ELGO-Brilux Gostynin. Jako ródła wiatła stosowa wysokoprne lampy sodowe typu NAV-T 70 Super 4Y (Osram). Przy redniej odległoci poziomej pomidzy punktami wietlnymi 50 85m oraz wysokoci zawieszenia opraw 8m spodziewane rednie natenie owietlenia na drodze wyniesie 3,1 5,2 lx. Do zabezpieczenia wszystkich nowych opraw owietleniowych stosowa wkładki bezpiecznikowe instalacyjne szybkie Bi-Wts 6A. Do wykonania połcze pomidzy tabliczk bezpiecznikowa słupa a opraw owietleniow stosowa przewody LgYd 2,5. 5. Ochrona przeciwporaeniowa. Jako ochron przed poraeniem zastosowa szybkie odłczenie napicia realizowane za pomoc wkładek bezpiecznikowych szybkich (zerowanie). Dodatkowo naley uziemi słupy owietleniowe nr 8,7,4. Do budowy uziomów stosowa bednark ocynkowan 30x4 oraz prty stalowe ocynkowane lub miedziowane ø16. Uziemienia ochronno-robocze słupów winny spełnia wymagania normy N SEP-E-001.

Słupy te montowa na uprzednio zakopanych fundamentach betonowych prefabrykowanych typu F 150 za pomoc specjalnych zestawów montaowych (nakrtki, podkładki, kapturki, zawias).

7 6. Uwagi kocowe Cało prac naley wykona: - zgodnie z projektem, - zgodnie z obowizujcymi w tym zakresie przepisami i normami, - zgodnie z warunkami wynikajcymi z decyzji administracyjnych oraz uzgodnie, - w cisłym porozumieniu ze słubami RE Brzeg. oraz z włacicielami gruntów i uzbrojenia terenu Ewentualne zmiany w stosunku do niniejszej dokumentacji uzgodni uprzednio z inspektorem nadzoru i projektantem.

normami, - zgodnie z warunkami wynikajcymi z decyzji administracyjnych oraz uzgodnie, - w cisłym

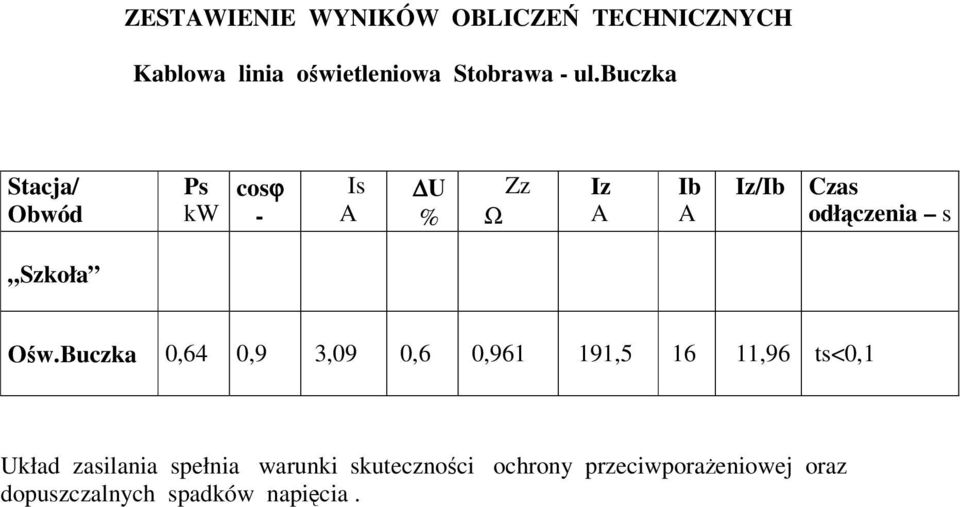

8 ZESTAWIENIE WYNIKÓW OBLICZE TECHNICZNYCH Kablowa linia owietleniowa Stobrawa - ul.buczka Stacja/ Obwód Ps kw cosϕ - Is A U % Zz Ω Iz A Ib A Iz/Ib Czas odłczenia s Szkoła Ow.Buczka 0,64 0,9 3,09 0,6 0, , ,96 ts<0,1 Układ zasilania spełnia warunki skutecznoci ochrony przeciwporaeniowej oraz dopuszczalnych spadków napicia.

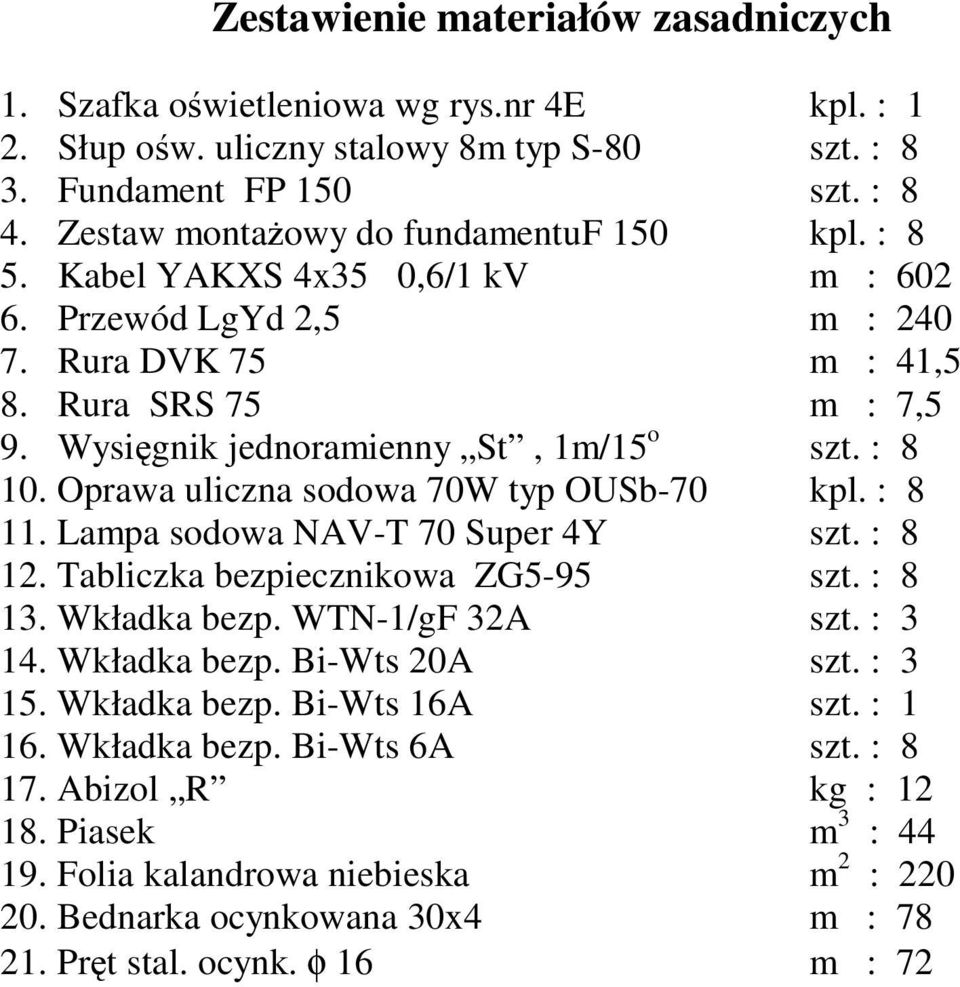

9 Zestawienie materiałów zasadniczych 1. Szafka owietleniowa wg rys.nr 4E kpl. : 1 2. Słup ow. uliczny stalowy 8m typ S-80 szt. : 8 3. Fundament FP 150 szt. : 8 4. Zestaw montaowy do fundamentuf 150 kpl. : 8 5. Kabel YAKXS 4x35 0,6/1 kv m : Przewód LgYd 2,5 m : Rura DVK 75 m : 41,5 8. Rura SRS 75 m : 7,5 9. Wysignik jednoramienny St, 1m/15 o szt. : Oprawa uliczna sodowa 70W typ OUSb-70 kpl. : Lampa sodowa NAV-T 70 Super 4Y szt. : Tabliczka bezpiecznikowa ZG5-95 szt. : Wkładka bezp. WTN-1/gF 32A szt. : Wkładka bezp. Bi-Wts 20A szt. : Wkładka bezp. Bi-Wts 16A szt. : Wkładka bezp. Bi-Wts 6A szt. : Abizol R kg : Piasek m 3 : Folia kalandrowa niebieska m 2 : Bednarka ocynkowana 30x4 m : Prt stal. ocynk. φ 16 m : 72

: 8 10. Oprawa uliczna sodowa 70W typ OUSb-70 kpl. : 8 11. Lampa sodowa NAV-T 70 Super 4Y szt. : 8 12. Tabliczka bezpiecznikowa ZG5-95 szt. : 8 13. Wkładka bezp. WTN-1/gF 32A szt. : 3 14.

10 KOSZTORYS INWESTORSKI - OPIS Zakres robót 1. Monta szafki pomiaru i sterowania owietlenia ulicznego - kpl Ustawienie słupów owietleniowych ulicznych typu S Monta tabliczek bezpiecznikowych słupowych wnkowych 4. Monta (wciganie i podłczenie) przewodów połczeniowych LgYd 2,5 do opraw owietleniowych owietleniowych w słupach S 80 - kpl. 8 x 30m. 5. Monta opraw owietlenia ulicznego typu OUSb Ułoenie linii kablowej owietleniowej YAKXS 4x35 o łcznej długoci 602 m. 7. Ułoenie przepustów kablowych : DVK 75 o łcznej długoci 41,5m SRS 75 o łcznej długoci 7,5m. 8. Wykonanie uziomów poziomych i pionowych - kpl Badania i pomiary powykonawcze kablowej linii owietleniowej - odc. 9.
