1 WYDAJOŚĆ RECYZJA JAOŚĆ

2 Sztuka wydajności w dobrej cenie Dążąc do maksymalnego zadowolenia naszych lientów w 2012 roku wprowadziliśmy na rynek własną linię produktów pod marką EL-CUT. rodukty z naszym logo projektujemy z myślą o zapewnieniu użytkownikom komfortowej pracy przy zachowaniu wymogów norm jakościowych, najwyższych standardów bezpieczeństwa oraz niskiej ceny. rodukty EL-CUT wytwarzane są pod naszym nadzorem przez znane krajowe i zagraniczne firmy narzędziowe. Inwestycja we własną markę pozwala nam oferować wyroby o dobrej wydajności i jakości w bardzo konkurencyjnych cenach. Oferta narzędzi marki EL-CUT jest przez nas elastycznie poszerzana o poszukiwane na rynku rozwiązania.

3 Ściernice do szlifowania T27 Ściernice do cięcia T41 i T42 Ściernice listkowe talerzowe Frezy iły taśmowe trzpieniowe bimetalowe VH Frezy Wiertła trzpieniowe Wa DI Fg 338 DI 327 Fa Wiertła DI Wc 844, DI Fc 345DI 845 Wiertła Frezy trzpieniowe monolityczne VH VH Wiertła Frezy trzpieniowe Wa DI Fg 338 DI 327 Wiertła Fa DI Wc 844, DI Fc 345DI 845 ogłębiacze łytki tokarskie stożkowe DI 335-C łytki frezarskie Gwintowniki oże tokarskie maszynowe Gf łytki Elektrody tokarskie do spawania i frezarskie oże Suwmiarki tokarskie elektroniczne iły ogłębiacze taśmowe stożkowe bimetalowe HSS DI 335-C ogłębiacze stożkowe HSS DI 335-C Suwmiarki elektroniczne

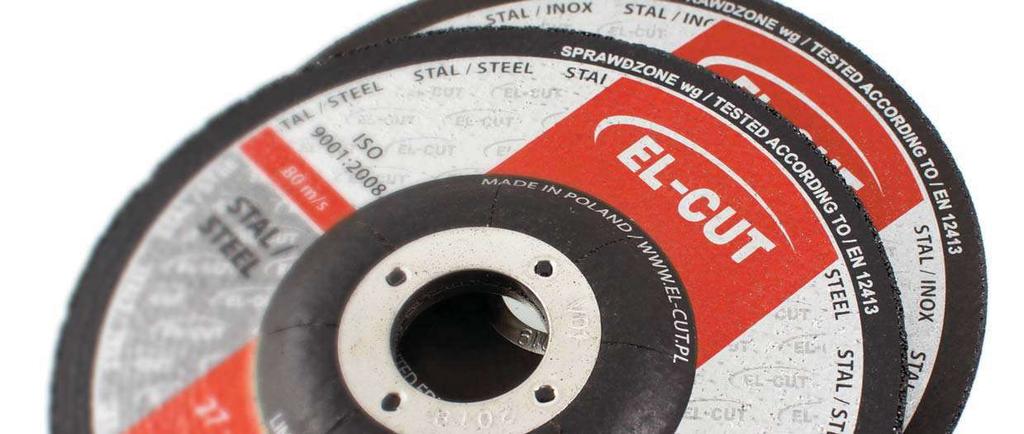

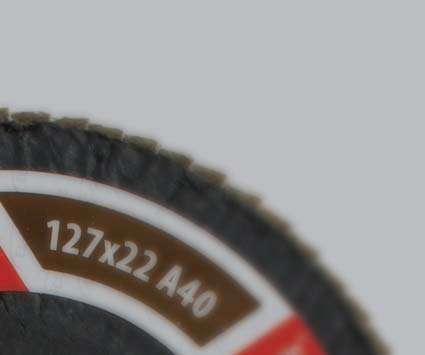

4 Ściernice do szlifowania T27 Ściernice do cięcia T41 i T42 - ponadprzeciętne rezultaty w zakresie cięcia i szlifowania - wzmocnione mechanicznie (zbrojone) - wysoka trwałość i odporność na zużycie - szybkie i stabilne cięcie, niskie wibracje - najwyższy stopień bezpieczeństwa - cięcie i szlifowanie szerokiej gamy materiałów Typ ściernic T27 T41 T42 nierdzewna Żeliwo IFORACJE TECHICZE - typ ściernic: do szlifowania T27, do cięcia T41 i T42 - kształt tarcz: z obniżonym środkiem (T27, T42), płaskie (T41) - zgodne z ISO 9001:2008, sprawdzone wg E Typ ściernic Średnica x grubość D (mm) x U/T (mm) Średnica otworu H (mm) Charakterystyka Dopuszczalna prędkość m/s min -1 T x 6,0 22,2 A 30Q BF x 6,0 22,2 95A 24T BF x 1,0 22,2 A 60R BF-80 /Inox T x 1,6 22,2 A 46R BF-80 /Inox x 1,9 22,2 A 36R BF-80 /Inox T x 3,0 22,2 A 30R BF Rys. Tarcza do szlifowania T27 Rys. Tarcza do cięcia T41 Rys. Tarcza do cięcia T42 onadprzeciętne rezultaty szlifowania

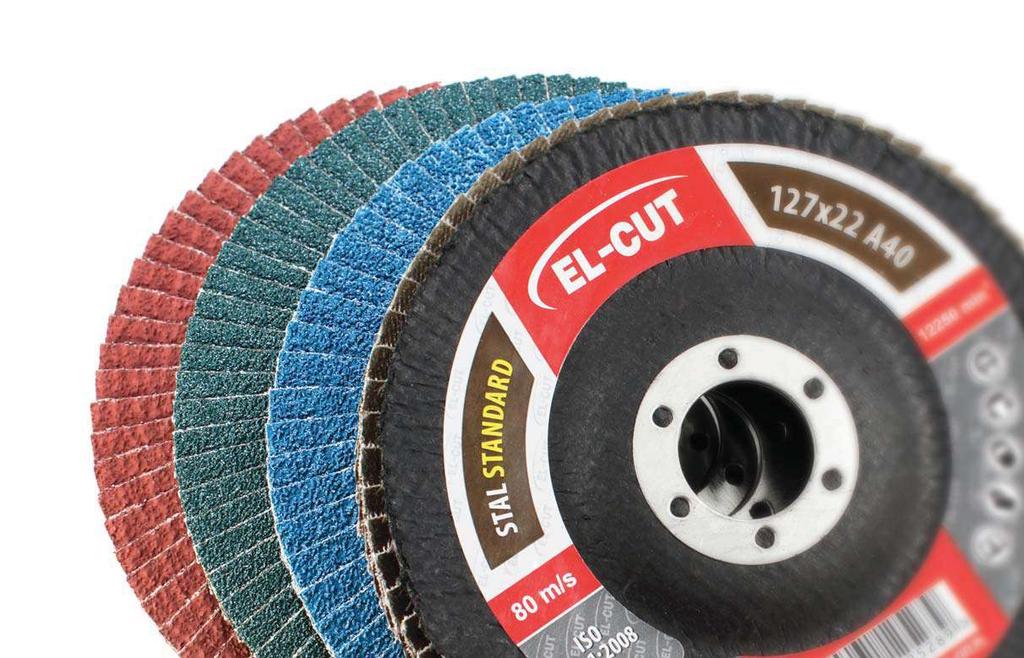

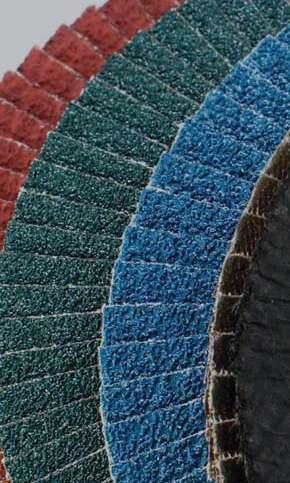

5 Ściernice listkowe talerzowe - wysokie walory eksploatacyjne - optymalna wydajność szlifowania - szlifowanie bez wibracji, cicha praca - łatwe dopasowanie do obrabianego kształtu - najwyższy stopień bezpieczeństwa - obróbka wykończeniowa szerokiej gamy materiałów - gratowanie i zakrzywianie krawędzi - szlifowanie spoin po spawaniu - czyszczenie i polerowanie wszystkich rodzajów powierzchni Rodzaj nasypu nierdzewna etale nieżelazne orund standard Cyrkon optimum Cyrkon premium Ceramika IFORACJE TECHICZE - średnica tarcz: 127 mm - podstawa talerzowa: wypukła - rodzaj nasypu ściernego i typ granulacji: korund (40, 60), cyrkon (40, 60), ceramika (40) - podłoże listkowe: bawełniane przy korund, przy pozostałych podłoże poliestrowe - bezpośrednie mocowanie na szlifierce bez używania podkładek - dopuszczalna prędkość: 80 m/s, min -1 - zgodne z ISO 9001:2008, sprawdzone wg E Rys. Ściernica listkowa talerzowa ajwyższe standardy bezpieczeństwa

6 Frezy trzpieniowe VH - trwałość i odporność na zużycie - dobra jakość powierzchni obrabianego materiału - geometria ostrzy zapewniająca wysoką wydajność pracy - ekonomiczna obróbka szerokiej gamy materiałów Typ frezów nierdzewna Żeliwo etale nieżelazne S Superstopy H hartowana Walcowo-czołowe uliste IFORACJE TECHICZE - typ frezów: walcowo-czołowe i kuliste - zakres średnic i ilość ostrzy: Typ frezów Ilość ostrzy Ø 4 Ø 5 Ø 6 Ø 8 Ø 10 Ø 12 Ø 14 Ø 16 2 Walcowo-czołowe 4 2 uliste 4 - kąt spirali: = 33 (walcowo-czołowe), = 30 (kuliste) - materiał narzędzia: węglik spiekany VH - rodzaj chwytu: walcowy gładki wg DI 6535-HA - powłoka na części skrawającej: TiAI Rys. Frez trzpieniowy VH walcowo-czołowy Rys. Frez trzpieniowy VH kulisty B Z=2 Z=4 =33º VH TiAI Z=2 Z=4 =30º VH TiAI Trwałość i odporność na zużycie

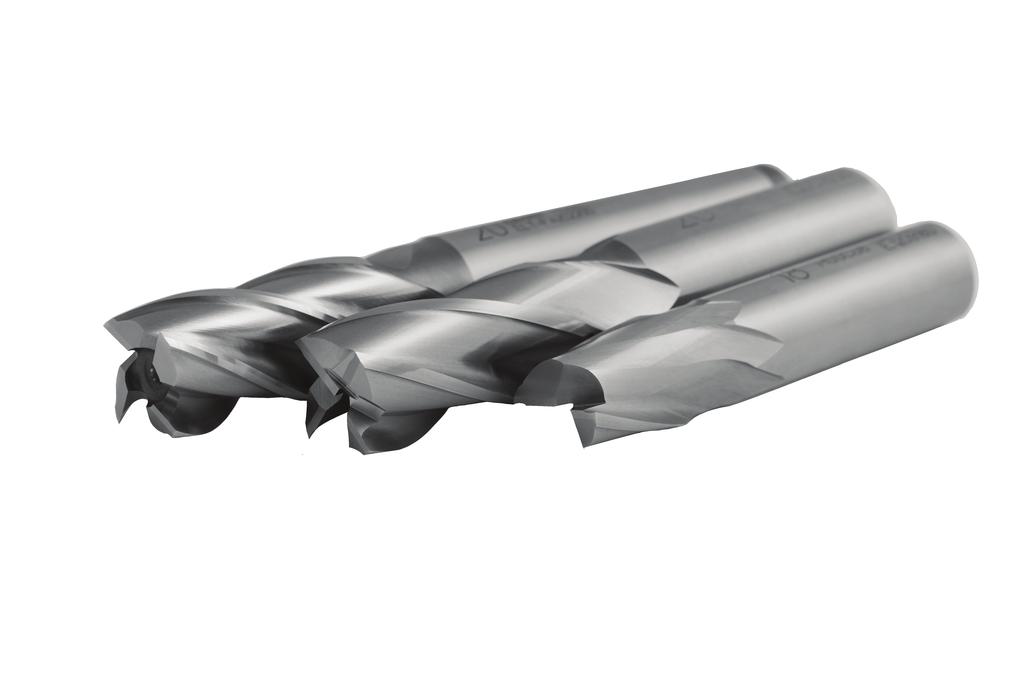

7 Frezy trzpieniowe Fg DI 327 Fa DI 844, Fc DI wysoka jakość stali szybkotnącej - uniwersalna geometria części skrawającej - precyzyjnie szlifowane ostrza frezów - produkowane wg najwyższych standardów technologicznych - uniwersalność i wszechstronność frezowania nierdzewna Żeliwo etale nieżelazne S Superstopy IFORACJE TECHICZE - typ frezów: walcowo-czołowe - zakres średnic: Ø 2 20 (Fg, Fa), Ø (Fc) - ilość ostrzy: Z = 2 (Fg), Z = 3 (Fa Ø 2), Z = 4 (Fa Ø 3 20) Z = 4 (Fc Ø 12 20), Z = 5 (Fc Ø 22 28), Z = 6 (Fc Ø 30 45) - standardowa długość robocza - kąt spirali: = 25 (Fg), = 30 (Fa), = 35 (Fc) Rys. Frez trzpieniowy Fg wg DI materiał narzędzia: HSS z 8% Co (Fg, Fa), HSS z 5% Co (Fc) - rodzaj chwytu: Weldon wg DI 1835-B (Fg, Fa) orse a wg DI 228A (Fc) 1835-B DI typ 327 Z=2 D1 < 2,5 HSS =25º =12º Co8 1 L2 D1 < 5,5 Rys. Frez trzpieniowy Fa wg DI B DI typ 844 Z=3-4 =30º =8º Rys. Frez trzpieniowy Fc wg DI 845 HSS Co8 ajlepsze efekty skutecznej obróbki 228A DI typ 845 Z=4-6 =35º =8º HSS Co5

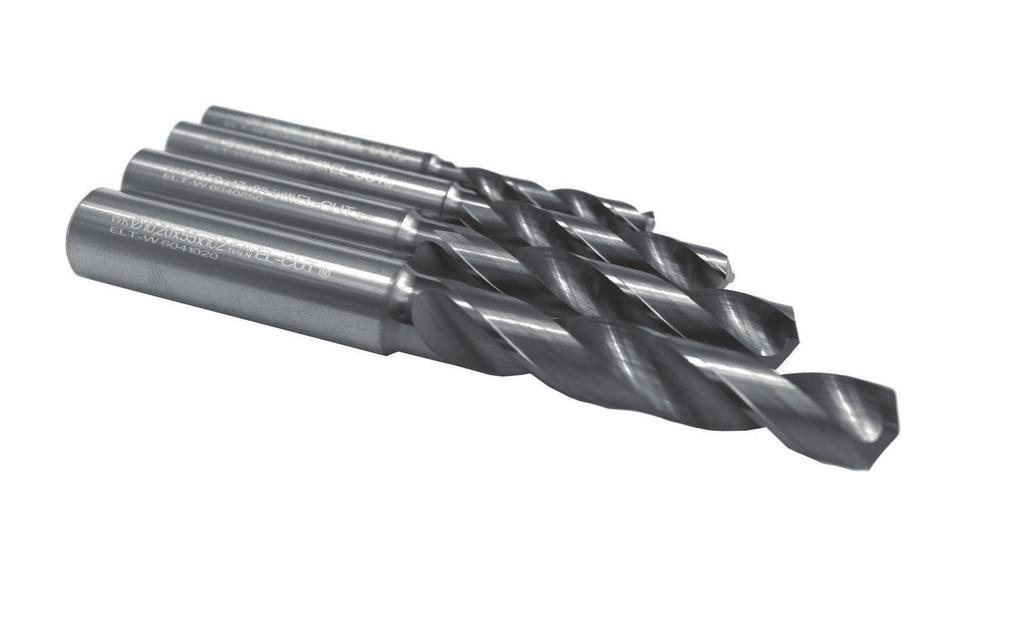

8 Wiertła monolityczne VH - niezwykle trwałe i bardzo wydajne - wysoka odporność na zużycie - uniwersalna geometria wiertła - ekonomiczna obróbka szerokiej gamy materiałów nierdzewna Żeliwo etale nieżelazne S Superstopy IFORACJE TECHICZE - typ wierteł: monolityczne - zakres średnic: Ø 2,5 12,0 - długość robocza: 3xD - kąt wierzchołkowy: materiał narzędzia: węglik spiekany VH - powłoka na części skrawającej: TiAI - rodzaj chwytu: walcowy wg DI 6537-HA 140 D1 D2 L2 L1 Rys. Wiertło monolityczne VH Z=2 3xD VH 140º TiAI aksymalna wydajność obróbki

9 Wiertła Wa DI 338 Wiertła Wc DI wykonane metodą szlifowania - trwałość i odporność na zużycie - dobra jakość powierzchni obrabianego materiału - szeroki zakres aplikacji Typ wierteł nierdzewna Żeliwo etale nieżelazne S Superstopy H hartowana Wa (HSS) Wa (HSSE) Wc (HSS) IFORACJE TECHICZE - typ wierteł: kręte - zakres średnic: Ø 0,3 20,0 (Wa HSS), Ø 1,0 16,0 (Wa HSSE), Ø 5,0 50,0 (Wc HSS) - znormalizowane wymiary - kąt spirali: = 20 ~30 (HSS), λ = 33 (HSSE) - kąt wierzchołkowy: 118 (HSS), 135 (HSSE) - klasa wykonania części roboczej: h8 - materiał narzędzia: HSS, HSS z 5% Co - rodzaj chwytu: walcowy (Wa), stożkowy (Wc) Rys. Wiertło Wa wg DI 338 Rys. Wiertło Wc wg DI 345 DI 338 HSS HSS λ Co5 20º~30º λ 33º h8 118º 135º DI 345 HSS λ 20º~30º h8 118º Optymalne parametry wiercenia

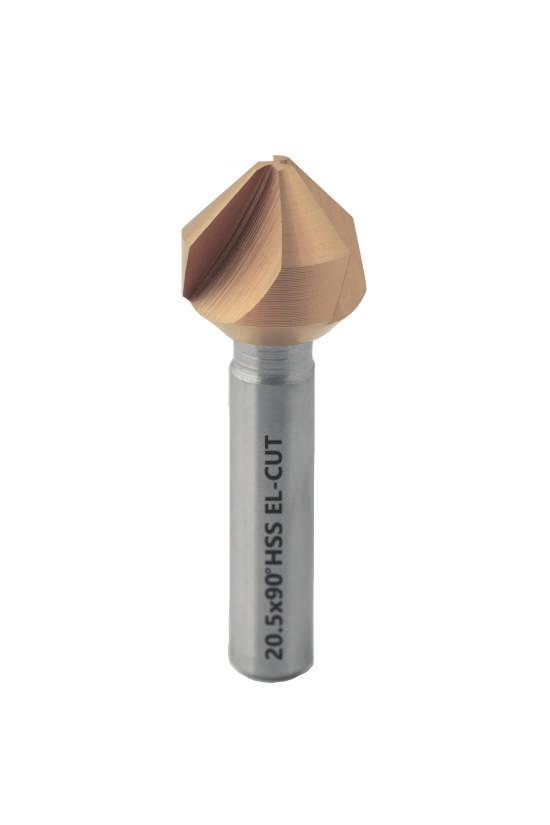

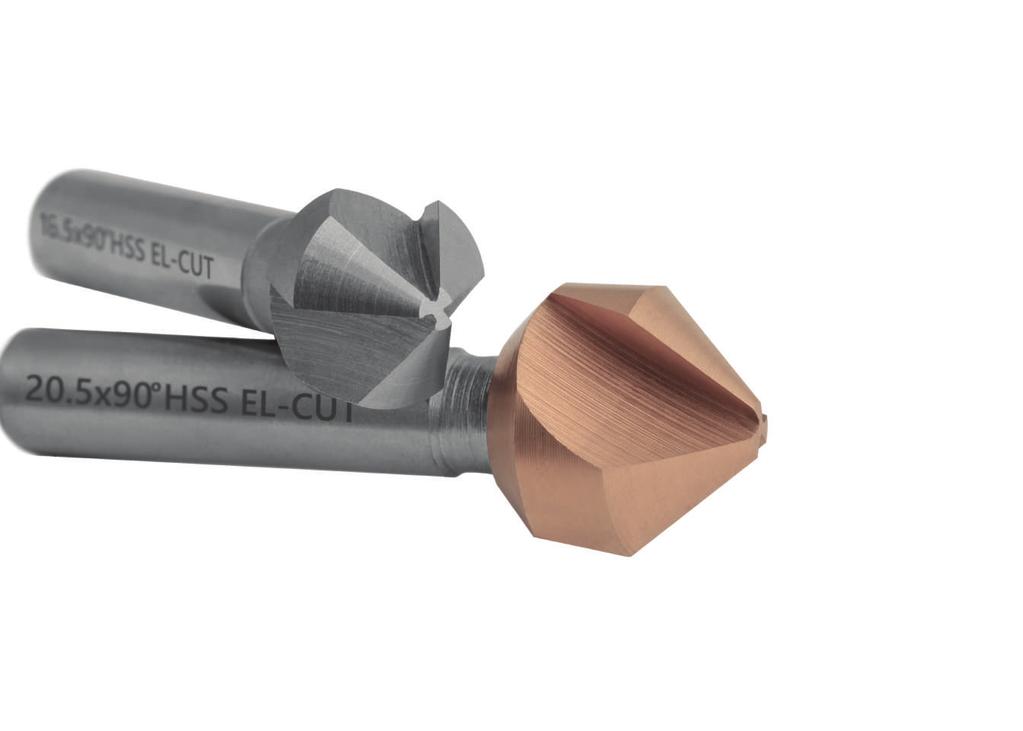

10 ogłębiacze stożkowe HSS DI 335-C - dobra jakość stali szybkotnącej - twarde i odporne na ścieranie ostrza - optymalna trwałość i wytrzymałość - pogłębianie stożkowe wcześniej wykonanych otworów pod kątem 90 - gratowanie otworów cylindrycznych, usuwanie ostrych krawędzi - obróbka ręczna lub maszynowa szerokiej gamy materiałów ateriał narzędzia nierdzewna Żeliwo etale nieżelazne S Superstopy HSS HSS Ti IFORACJE TECHICZE - typ pogłębiaczy: stożkowe - zakres średnic: Ø 6,3 30,0 mm - ilość ostrzy: Z = 3 - znormalizowane wymiary - kąt wierzchołkowy: 90 - materiał narzędzia: HSS, HSS Ti - rodzaj chwytu: walcowy L L L D D D Rys. ogłębiacz stożkowy HSS wg DI 335-C DI 355-C 90º HSS Ti Z=3 Doskonała obróbka szerokiej gamy materiałów

11 Gwintowniki maszynowe Gf - dobra jakość wykonania - zwiększona długość narzędzia poszerzająca zakres możliwych aplikacji - gwintowanie otworów przelotowych - nacinanie gwintów nakrętek nierdzewna Żeliwo etale nieżelazne S Superstopy IFORACJE TECHICZE - typ gwintowników: maszynowe proste Gf - rodzaj gwintów: metryczne (), metryczne drobnozwojne (f) - zakres średnic: dłuższa część robocza i całkowita względem DI 371, DI 376, DI nakrój: 12 - tolerancja: 6H - materiał narzędzia: HSS L2 L1 D1 D2 A Rys. Gwintownik maszynowy Gf HSS F 12 6H Standardowe narzędzia ogólnego zastosowania

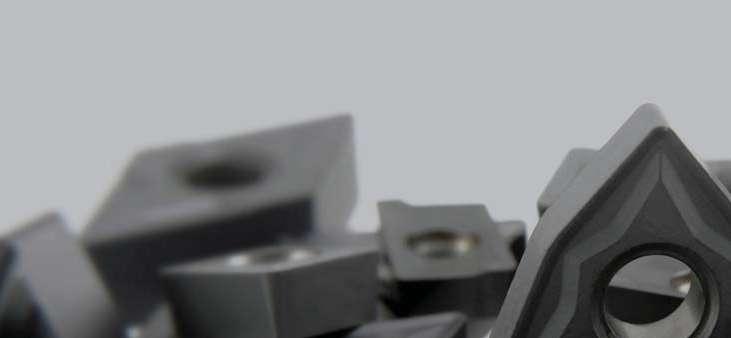

12 łytki tokarskie i frezarskie - uniwersalna geometria krawędzi skrawającej - submikronowa granulacja bazy węglikowej pokryta wielowarstwową powłoką - wykonane z wysokiej jakości materiałów przy użyciu najnowszych technologii wytwarzania - wszechstronne zastosowanie do szerokiej gamy materiałów nierdzewna Żeliwo etale nieżelazne S Superstopy IFORACJE TECHICZE - typ płytek: tokarskie, frezarskie, do przecinania - szeroka gama rozmiarów - znormalizowane geometrie wg ISO + geometrie specjalne - właściwości: pełnowęglikowe, wieloostrzowe, pokrywane, z łamaczem wióra - materiał narzędzia: submikronowy węglik - sprzedawane wyłącznie w pełnych opakowaniach 7 7 d d d d 80 t 80 t 55 t 55 t Rys. łytka CCT Rys. łytka CG Rys. łytka DCT Rys. łytka DG d d d d 90 t 60 t 80 t 35 5 t Rys. łytka SG Rys. łytka TG Rys. łytka WG Rys. łytka VBT Uniwersalność i skuteczność zastosowań

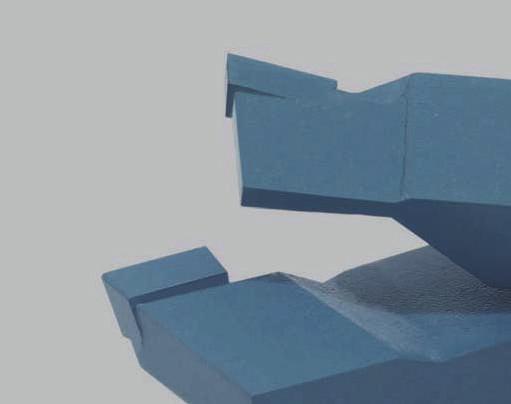

13 oże tokarskie - dobra klasa wykonania z wysokiej jakości materiałów - uniwersalne noże do obróbki konwencjonalnej Grupa ISO Oznaczenie Zakres ISO Zastosowanie S10 10 Gatunek przeznaczony do obróbki dokładnej i średniodokładnej stali, staliwa oraz staliwa niskostopowego przy dużych prędkościach skrawania i małych posuwach. S20 20 Gatunek przeznaczony do obróbki dokładnej i średniodokładnej stali, staliwa oraz staliwa niskostopowego przy odpowiednio dużych prędkościach skrawania i umiarkowanych posuwach. S30 30 rzeznaczony do obróbki średniodokładnej i zgrubnej stali i staliwa przy średnich i małych prędkościach skrawania oraz znacznych przekrojach warstwy skrawanej w trudnych warunkach obróbki. Grupa ISO Oznaczenie Zakres ISO Zastosowanie H10 10 rzeznaczony do obróbki dokładnej i średniodokładnej wszystkich gatunków żeliw, stali stopowych, austenitycznych stopów metali kolorowych oraz materiałów niemetalicznych dających krótki wiór. H20 20 Gatunek przeznaczony do obróbki średniodokładnej i zgrubnej żeliw przy umiarkowanych prędkościach skrawania i średnich oraz dużych posuwach w niekorzystnych i trudnych warunkach obróbki. adaje się do obróbki stopów miedzi, stopów lekkich, materiałów żaroodpornych, materiałów żarowytrzymałych oraz tworzyw sztucznych. IFORACJE TECHICZE - typ noży: tokarskie z lutowanymi płytkami z węglików spiekanych, tokarskie ze stali szybkotnącej HSS - typoszereg ISO noży lutowanych: ISO 1 R/L, ISO 2 R/L, ISO 3 R/L, ISO 4, ISO 5 R/L, ISO 6 R/L, ISO 7 R/L ISO 8, ISO 9, ISO 10, ISO 11, ISO 12 R/L, ISO 13 R/L - typoszereg noży HSS: Za-b, Zc-d, Bc-d, d, Bk-m, Be-f, a-c, Wa, Wb e, Wc, Gc-r, Gd-s - znormalizowane wymiary i szeroka gama rozmiarów ISO2 45 h e 50 h r r 45 n L b r 50 L b Rys. óż wygięty ISO 2 R/L z lutowanymi płytkami Rys. óż spiczasty e ze stali szybkotnącej HSS lasyczne rozwiązania tokarskie

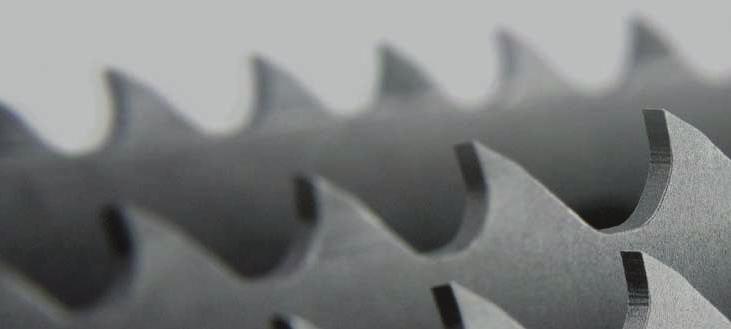

14 iły taśmowe bimetalowe - wysoka trwałość i odporność na temperaturę - precyzja cięcia i stabilność kształtu - konstrukcja zapobiegająca zrywaniu wierzchołków zębów - bardzo dobra jakość zgrzewu - minimalizacja hałasu i wibracji - cięcie materiałów pełnych i profili - uniwersalność i wszechstronność cięcia Aluminium etale nieżelazne konstrukcyjna węglowa stopowa matrycowa nierdzewna narzędziowa ŁATWE CIĘCIE TRUDE IFORACJE TECHICZE - szerokość taśmy: 19 mm, 27 mm, 34 mm - twardość taśmy nośnej: HRc - końcówki zębów: stal szybkotnąca twardość zębów: HRc - rozwiedzenie przemienne - płytkie wręby międzyzębne - dodatni kąt natarcia - zalecane naprężenie piły: 27 x SI, 34 x SI TI BS TYOWYIARY Szerokość x grubość B (mm) x S (mm) 19 x x x 1.07 odziałka TI (mm) 3 2/3 3/4 4/6 5/8 6/8 6/10 8/12 10/14 ąt natarcia ( ) Rp Dobra jakość i dokładność cięcia

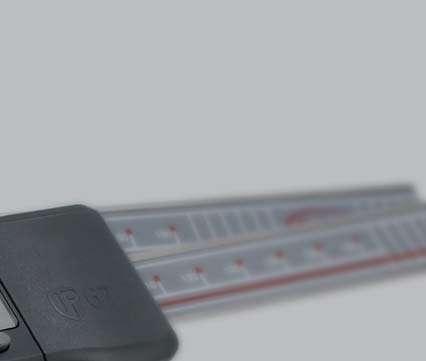

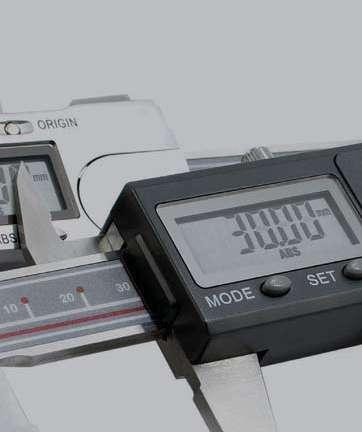

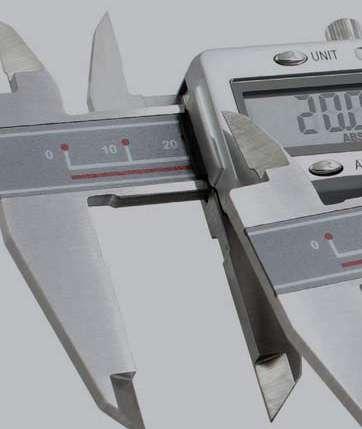

15 Suwmiarki elektroniczne - brak ograniczeń prędkości przesuwu - płaski głębokościomierz - automatyczne wyłączanie - pomiar zewnętrzny i wewnętrzny - pomiar głębokości i odległości IFORACJE TECHICZE - stopień zabezpieczenia: I 40 i I 67 z możliwością pracy pod chłodziwem - zakres pomiarowy: 150 mm - długość szczęk: 40 mm - rozdzielczość: 0,01 mm / 0, dokładność pomiaru: 0,03 mm wg DI stal nierdzewna - etui z tworzywa Stopień zabezpieczenia Elektronika SYLVAC Rolka Funkcje ABS mm/inch HOLD ORIGI I 40 I 67 Rys. Suwmiarka elektroniczna I 67 Funkcjonalność i precyzja pomiaru
