KATALOG PRODUKTÓW DLA ENERGETYKI

Transkrypt

1 KATALOG PRODUKTÓW DLA ENERGETYKI POMIARY REZYSTANCJI IZOLACJI URZĄDZENIA PROBIERCZE AC / DC / VLF DIAGNOSTYKA KABLOWA LOKALIZACJA USZKODZEŃ KABLI LOKALIZACJA TRASY I IDENTYFIKACJA KABLI POMIAROWE WOZY KABLOWE POMIARY MAŁYCH REZYSTANCJI POMIARY DIAGNOSTYCZNE ZABEZPIECZEŃ BADANIA TRANSFORMATORÓW POMIARY UZIEMIEŃ POMIARY BATERII AKUMULATORÓW POMIARY JAKOŚCI ENERGII ELEKTRYCZNEJ MULTIMETRY, MIERNIKI INSTALACJI I INNE MIERNIKI WIELOFUNKCYJNE OPROGRAMOWANIE DO ZARZĄDZANIA DANYMI POMIAROWYMI

2 Prawo obliguje producentów i dystrybutorów energii elektrycznej do zapewniania odbiorcom ciągłej dostawy energii o możliwie najwyższej jakości. W środowisku regulowanych rynków niezawodność systemów dystrybucji energii jest niezwykle istotna, gdyż jakiekolwiek awarie systemu są bardzo kosztowne zarówno dla dystrybutorów i konsumentów. Wraz z rosnącym popytem na energię elektryczną wzrastają obciążenia infrastruktury. Utrzymanie systemu w doskonałym stanie technicznym pozwalającym na obniżenie awaryjności wymaga prawidłowego zarządzania majątkiem i ciągłego monitorowania jego kondycji. Jeśli jednak zdarzy się awaria, uszkodzenie trzeba szybko zdiagnozować, zlokalizować i naprawić tak, by przerwa w dostawie energii była możliwie krótka. SebaKMT jest wiodącym producentem sprzętu do lokalizacji uszkodzeń i diagnostyki kabli elektroenergetycznych. Oferowany jest zarówno sprzęt przenośny jak też do zabudowy w kablowych wozach pomiarowych. Samochody-laboratoria mogą być wyposażone w sprzęt diagnostyczny i lokalizacyjny według specyfikacji klienta. Megger zaopatruje elektryków w sprzęt pomiarowy i diagnostyczny od ponad stu lat, oferując szeroką gamę urządzeń przeznaczonych do analizy stanu technicznego aparatury, maszyn i urządzeń elektrycznych takich jak transformatory, wyłączniki, automatyka zabezpieczeń czy kable elektroenergetyczne. Niedawne połączenie firm SebaKMT i Megger rozszerzyło oferowany przez obie firmy asortyment produktów, przyczyniło się do rozwoju światowej sieci sprzedaży i otworzyło wzajemny dostęp do najnowszych technologii. Nasze dotychczasowe osiągnięcia: SebaKMT 1952 reflektometr 1960 wóz kablowy jako kompletny system 1975 metoda lokalizacji wstępnej ARM 1986 system probierczy VLF 0,1 Hz 1990 aktywna metoda lokalizacji ARM Plus 1998 identyfikacja faz 2000 pomiar prądu upływu w VLF 2001 metoda ICE Plus 2006 system pomiarowy Centrix 2007 OWTS - system diagnostyczny offline 2010 LPD Monitor -diagnostyka sieci online 2013 system pomiarowy Variant 2014 TDS NT nowy system diagnostyki wyładowań niezupełnych SebaKMT i Megger - dwie marki, wiele nowych możliwości Megger szy przenośny miernik rezystancji izolacji szy miernik małych rezystancji szy multimetr (Amper, Volt i Ohm) szy tester przekaźników szy miernik rezystancji izolacji do 10 kv szy wielofunkcyjny miernik z Bluetooth szy w pełni automatyczny tester oleju w transformatorach szy automatyczny 12 kv tester współczynnika mocy szy cęgowy miernik uziemień z kategorią bezp. CAT IV szy miernik małych rezystancji w technologii supercap szy wóz transformatorowy z centralnym sterowaniem Ciągły rozwój obu firm znajduje odzwierciedlenie w aktualnym katalogu produktów, w którym licznie reprezentowane są nowe typy sprzętu pomiarowego. Zapraszamy do współpracy. Zespół Seba Polska Spis treści Mierniki rezystancji izolacji napięciem stałym z funkcjami diagnostycznymi strony 4 do 5 Urządzenia probiercze do badania wytrzymałości elektrycznej napięciem stałym strony 6 do 7 Urządzenia probiercze do badania izolacji napięciem przemiennym strony 8 do 9 Badanie izolacji kabli napięciem wolnozmiennym VLF strony 10 do 11 Diagnostyka wyładowań niezupełnych strony12 do 13 Reflektometry strony 14 do 15 Systemy lokalizacji uszkodzeń strony 16 do 17 Lokalizacja dokładna uszkodzeń kabli strona18 Lokalizacja uszkodzeń zewnętrznej osłony izolacyjnej kabli strona19 Lokalizacja trasy i identyfikacja kabli strony 20 do 21 Pomiarowe wozy kablowe strony 22 do 24 Wyposażenie pomiarowych wozów kablowych strony 25 do 26 Pomiary małych rezystancji strony 27 do 28 Pomiary rezystancji zestykowej strony 29 do 30 Pomiary diagnostyczne wyłączników elektroenergetycznych strony 31 do 32 Badanie zabezpieczeń wymuszaniem prądu po stronie pierwotnej strony 33 do 34 Badania przekaźników zabezpieczeniowych strony 35 do 36 Badania złożonych przekaźników zabezpieczeniowych strony 37 do 39 Diagnostyka transformatorów strony 40 do 44 Pomiary uziemień strony 45 do 46 Pomiary baterii akumulatorów strony 47 do 48 Pomiary jakości energii elektrycznej strony 49 do 50 Multimetry, mierniki instalacji i inne mierniki wielofunkcyjne strony 51 do 52 Oprogramowanie do zarządzania danymi pomiarowymi strony 53 do 54 2 MEGGER Spis treści 3

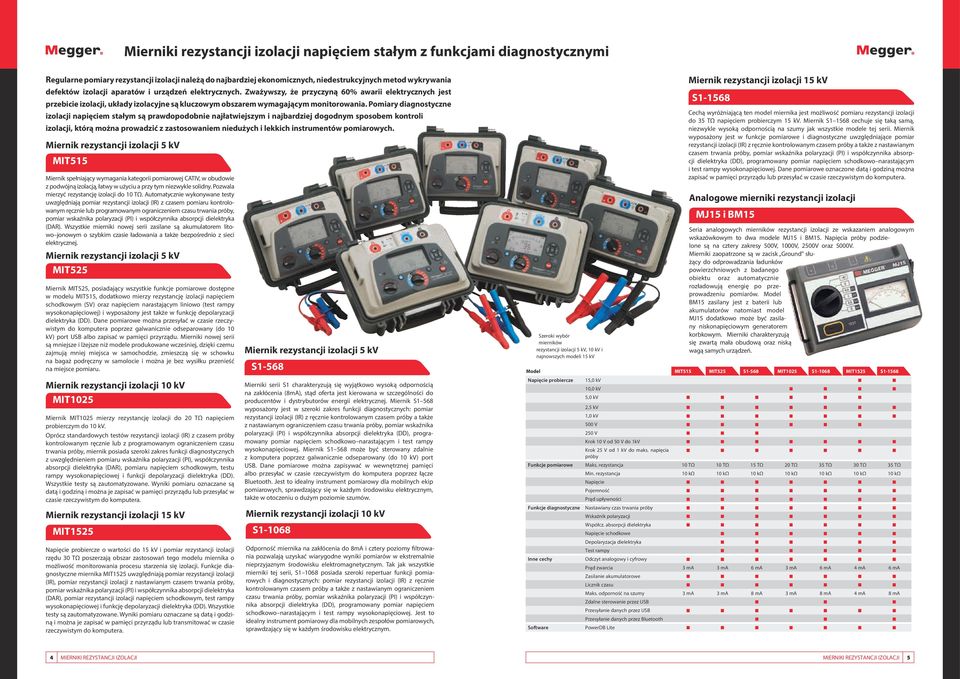

3 Mierniki rezystancji izolacji napięciem stałym z funkcjami diagnostycznymi Regularne pomiary rezystancji izolacji należą do najbardziej ekonomicznych, niedestrukcyjnych metod wykrywania defektów izolacji aparatów i urządzeń elektrycznych. Zważywszy, że przyczyną 60% awarii elektrycznych jest przebicie izolacji, układy izolacyjne są kluczowym obszarem wymagającym monitorowania. Pomiary diagnostyczne izolacji napięciem stałym są prawdopodobnie najłatwiejszym i najbardziej dogodnym sposobem kontroli izolacji, którą można prowadzić z zastosowaniem niedużych i lekkich instrumentów pomiarowych. Miernik rezystancji izolacji 5 kv MIT515 Miernik spełniający wymagania kategorii pomiarowej CATIV, w obudowie z podwójną izolacją, łatwy w użyciu a przy tym niezwykle solidny. Pozwala mierzyć rezystancję izolacji do 10 TΩ. Automatycznie wykonywane testy uwzględniają pomiar rezystancji izolacji (IR) z czasem pomiaru kontrolowanym ręcznie lub programowanym ograniczeniem czasu trwania próby, pomiar wskaźnika polaryzacji (PI) i współczynnika absorpcji dielektryka (DAR). Wszystkie mierniki nowej serii zasilane są akumulatorem litowo jonowym o szybkim czasie ładowania a także bezpośrednio z sieci elektrycznej. Miernik rezystancji izolacji 5 kv MIT525 Miernik MIT525, posiadający wszystkie funkcje pomiarowe dostępne w modelu MIT515, dodatkowo mierzy rezystancję izolacji napięciem schodkowym (SV) oraz napięciem narastającym liniowo (test rampy wysokonapięciowej) i wyposażony jest także w funkcję depolaryzacji dielektryka (DD). Dane pomiarowe można przesyłać w czasie rzeczywistym do komputera poprzez galwanicznie odseparowany (do 10 kv) port USB albo zapisać w pamięci przyrządu. Mierniki nowej serii są mniejsze i lżejsze niż modele produkowane wcześniej, dzięki czemu zajmują mniej miejsca w samochodzie, zmieszczą się w schowku na bagaż podręczny w samolocie i można je bez wysiłku przenieść na miejsce pomiaru. Miernik rezystancji izolacji 10 kv MIT1025 Miernik MIT1025 mierzy rezystancję izolacji do 20 TΩ napięciem probierczym do 10 kv. Oprócz standardowych testów rezystancji izolacji (IR) z czasem próby kontrolowanym ręcznie lub z programowanym ograniczeniem czasu trwania próby, miernik posiada szeroki zakres funkcji diagnostycznych z uwzględnieniem pomiaru wskaźnika polaryzacji (PI), współczynnika absorpcji dielektryka (DAR), pomiaru napięciem schodkowym, testu rampy wysokonapięciowej i funkcji depolaryzacji dielektryka (DD). Wszystkie testy są zautomatyzowane. Wyniki pomiaru oznaczane są datą i godziną i można je zapisać w pamięci przyrządu lub przesyłać w czasie rzeczywistym do komputera. Miernik rezystancji izolacji 15 kv MIT1525 Napięcie probiercze o wartości do 15 kv i pomiar rezystancji izolacji rzędu 30 TΩ poszerzają obszar zastosowań tego modelu miernika o możliwość monitorowania procesu starzenia się izolacji. Funkcje diagnostyczne miernika MIT1525 uwzględniają pomiar rezystancji izolacji (IR), pomiar rezystancji izolacji z nastawianym czasem trwania próby, pomiar wskaźnika polaryzacji (PI) i współczynnika absorpcji dielektryka (DAR), pomiar rezystancji izolacji napięciem schodkowym, test rampy wysokonapięciowej i funkcję depolaryzacji dielektryka (DD). Wszystkie testy są zautomatyzowane. Wyniki pomiaru oznaczane są datą i godziną i można je zapisać w pamięci przyrządu lub transmitować w czasie rzeczywistym do komputera. Miernik rezystancji izolacji 5 kv S1-568 Mierniki serii S1 charakteryzują się wyjątkowo wysoką odpornością na zakłócenia (8mA), stąd oferta jest kierowana w szczególności do producentów i dystrybutorów energii elektrycznej. Miernik S1 568 wyposażony jest w szeroki zakres funkcji diagnostycznych: pomiar rezystancji izolacji (IR) z ręcznie kontrolowanym czasem próby a także z nastawianym ograniczeniem czasu trwania próby, pomiar wskaźnika polaryzacji (PI) i współczynnika absorpcji dielektryka (DD), programowany pomiar napięciem schodkowo narastającym i test rampy wysokonapięciowej. Miernik S1 568 może być sterowany zdalnie z komputera poprzez galwanicznie odseparowany (do 10 kv) port USB. Dane pomiarowe można zapisywać w wewnętrznej pamięci albo przesyłać w czasie rzeczywistym do komputera poprzez łącze Bluetooth. Jest to idealny instrument pomiarowy dla mobilnych ekip pomiarowych, sprawdzający się w każdym środowisku elektrycznym, także w otoczeniu o dużym poziomie szumów. Miernik rezystancji izolacji 10 kv S Odporność miernika na zakłócenia do 8mA i cztery poziomy filtrowania pozwalają uzyskać wiarygodne wyniki pomiarów w ekstremalnie nieprzyjaznym środowisku elektromagnetycznym. Tak jak wszystkie mierniki tej serii, S posiada szeroki repertuar funkcji pomiarowych i diagnostycznych: pomiar rezystancji izolacji (IR) z ręcznie kontrolowanym czasem próby a także z nastawianym ograniczeniem czasu trwania próby, pomiar wskaźnika polaryzacji (PI) i współczynnika absorpcji dielektryka (DD), programowany pomiar napięciem schodkowo narastającym i test rampy wysokonapięciowej. Jest to idealny instrument pomiarowy dla mobilnych zespołów pomiarowych, sprawdzający się w każdym środowisku elektrycznym. Szeroki wybór mierników rezystancji izolacji 5 kv, 10 kv i najnowszych modeli 15 kv Miernik rezystancji izolacji 15 kv S Cechą wyróżniającą ten model miernika jest możliwość pomiaru rezystancji izolacji do 35 TΩ napięciem probierczym 15 kv. Miernik S cechuje się taką samą, niezwykle wysoką odpornością na szumy jak wszystkie modele tej serii. Miernik wyposażony jest w funkcje pomiarowe i diagnostyczne uwzględniające pomiar rezystancji izolacji (IR) z ręcznie kontrolowanym czasem próby a także z nastawianym czasem trwania próby, pomiar wskaźnika polaryzacji (PI) i współczynnika absorpcji dielektryka (DD), programowany pomiar napięciem schodkowo narastającym i test rampy wysokonapięciowej. Dane pomiarowe oznaczone datą i godziną można zapisać w pamięci przyrządu lub przesyłać w czasie rzeczywistym do komputera. Analogowe mierniki rezystancji izolacji MJ15 i BM15 Seria analogowych mierników rezystancji izolacji ze wskazaniem analogowym wskazówkowym to dwa modele MJ15 i BM15. Napięcia próby podzielone są na cztery zakresy 500V, 1000V, 2500V oraz 5000V. Mierniki zaopatrzone są w zacisk Ground służący do odprowadzania ładunków powierzchniowych z badanego obiektu oraz automatycznie rozładowują energię po przeprowadzeniu pomiarów. Model BM15 zasilany jest z baterii lub akumulatorów natomiast model MJ15 dodatkowo może być zasilany niskonapięciowym generatorem korbkowym. Mierniki charakteryzują się zwartą mała obudową oraz niską wagą samych urządzeń. Model MIT515 MIT525 S1-568 MIT1025 S MIT1525 S Napięcie probiercze 15,0 kv 10,0 kv 5,0 kv 2,5 kv 1,0 kv 500 V 250 V Krok 10 V od 50 V do 1kV Krok 25 V od 1 kv do maks. napięcia próby Funkcje pomiarowe Maks. rezystancja 10 TΩ 10 TΩ 15 TΩ 20 TΩ 35 TΩ 30 TΩ 35 TΩ Min. rezystancja 10 kω 10 kω 10 kω 10 kω 10 kω 10 kω 10 kω Napięcie Pojemność Prąd upływności Funkcje diagnostyczne Nastawiany czas trwania próby Wskaźnik polaryzacji Współcz. absorpcji dielektryka Napięcie schodkowe Depolaryzacja dielektryka Test rampy Inne cechy Odczyt analogowy i cyfrowy Prąd zwarcia 3 ma 3 ma 6 ma 3 ma 6 ma 4 ma 6 ma Zasilanie akumulatorowe Licznik czasu Maks. odporność na szumy 3 ma 3 ma 8 ma 3 ma 8 ma 4 ma 8 ma Zdalne sterowanie przez USB Przesyłanie danych przez USB Przesyłanie danych przez Bluetooth Software PowerDB Lite 4 MIERNIKI REZYSTANCJI IZOLACJI MIERNIKI REZYSTANCJI IZOLACJI 5

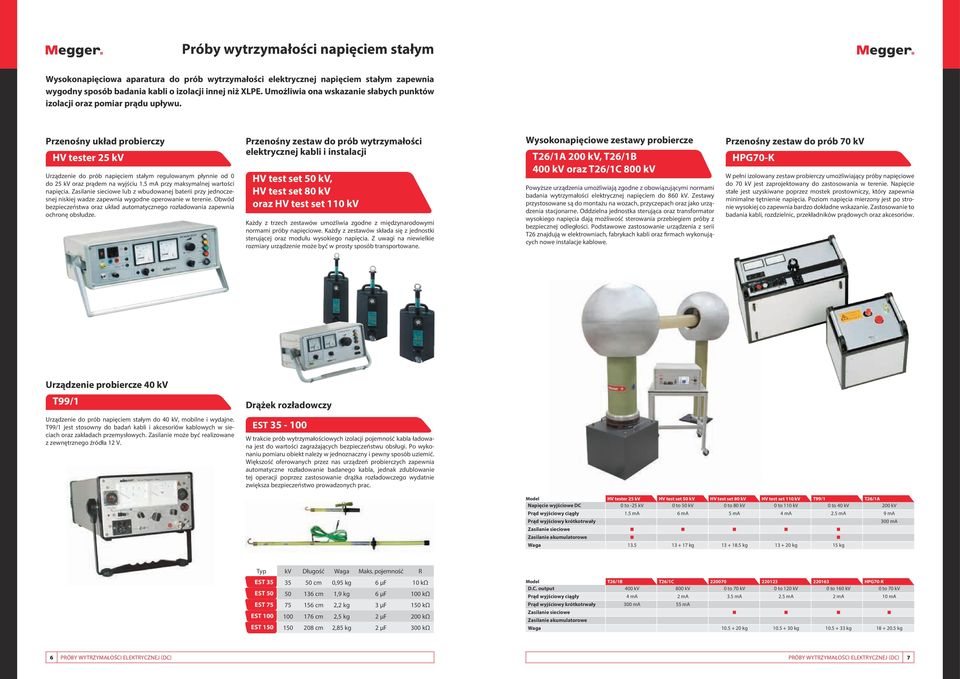

4 Próby wytrzymałości napięciem stałym Wysokonapięciowa aparatura do prób wytrzymałości elektrycznej napięciem stałym zapewnia wygodny sposób badania kabli o izolacji innej niż XLPE. Umożliwia ona wskazanie słabych punktów izolacji oraz pomiar prądu upływu. Przenośny układ probierczy HV tester 25 kv Urządzenie do prób napięciem stałym regulowanym płynnie od 0 do 25 kv oraz prądem na wyjściu 1.5 ma przy maksymalnej wartości napięcia. Zasilanie sieciowe lub z wbudowanej baterii przy jednoczesnej niskiej wadze zapewnia wygodne operowanie w terenie. Obwód bezpieczeństwa oraz układ automatycznego rozładowania zapewnia ochronę obsłudze. Przenośny zestaw do prób wytrzymałości elektrycznej kabli i instalacji HV test set 50 kv, HV test set 80 kv oraz HV test set 110 kv Każdy z trzech zestawów umożliwia zgodne z międzynarodowymi normami próby napięciowe. Każdy z zestawów składa się z jednostki sterującej oraz modułu wysokiego napięcia. Z uwagi na niewielkie rozmiary urządzenie może być w prosty sposób transportowane. Wysokonapięciowe zestawy probiercze T26/1A 200 kv, T26/1B 400 kv oraz T26/1C 800 kv Powyższe urządzenia umożliwiają zgodne z obowiązującymi normami badania wytrzymałości elektrycznej napięciem do 860 kv. Zestawy przystosowane są do montażu na wozach, przyczepach oraz jako urządzenia stacjonarne. Oddzielna jednostka sterująca oraz transformator wysokiego napięcia dają możliwość sterowania przebiegiem próby z bezpiecznej odległości. Podstawowe zastosowanie urządzenia z serii T26 znajdują w elektrowniach, fabrykach kabli oraz firmach wykonujących nowe instalacje kablowe. Przenośny zestaw do prób 70 kv HPG70-K W pełni izolowany zestaw probierczy umożliwiający próby napięciowe do 70 kv jest zaprojektowany do zastosowania w terenie. Napięcie stałe jest uzyskiwane poprzez mostek prostowniczy, który zapewnia minimalne tętnienie napięcia. Poziom napięcia mierzony jest po stronie wysokiej co zapewnia bardzo dokładne wskazanie. Zastosowanie to badania kabli, rozdzielnic, przekładników prądowych oraz akcesoriów. Urządzenie probiercze 40 kv T99/1 Drążek rozładowczy Urządzenie do prób napięciem stałym do 40 kv, mobilne i wydajne. T99/1 jest stosowny do badań kabli i akcesoriów kablowych w sieciach oraz zakładach przemysłowych. Zasilanie może być realizowane z zewnętrznego źródła 12 V. EST W trakcie prób wytrzymałościowych izolacji pojemność kabla ładowana jest do wartości zagrażających bezpieczeństwu obsługi. Po wykonaniu pomiaru obiekt należy w jednoznaczny i pewny sposób uziemić. Większość oferowanych przez nas urządzeń probierczych zapewnia automatyczne rozładowanie badanego kabla, jednak zdublowanie tej operacji poprzez zastosowanie drążka rozładowczego wydatnie zwiększa bezpieczeństwo prowadzonych prac. Model HV tester 25 kv HV test set 50 kv HV test set 80 kv HV test set 110 kv T99/1 T26/1A Napięcie wyjściowe DC 0 to -25 kv 0 to 50 kv 0 to 80 kv 0 to 110 kv 0 to 40 kv 200 kv Prąd wyjściowy ciągły 1.5 ma 6 ma 5 ma 4 ma 2.5 ma 9 ma Prąd wyjściowy krótkotrwały 300 ma Zasilanie sieciowe Zasilanie akumulatorowe Waga kg kg kg 15 kg Typ kv Długość Waga Maks. pojemność R EST cm 0,95 kg 6 µf 10 kω EST cm 1,9 kg 6 µf 100 kω EST cm 2,2 kg 3 µf 150 kω EST cm 2,5 kg 2 µf 200 kω EST cm 2,85 kg 2 µf 300 kω Model T26/1B T26/1C HPG70-K D.C. output 400 kv 800 kv 0 to 70 kv 0 to 120 kv 0 to 160 kv 0 to 70 kv Prąd wyjściowy ciągły 4 ma 2 ma 3.5 ma 2.5 ma 2 ma 10 ma Prąd wyjściowy krótkotrwały 300 ma 55 ma Zasilanie sieciowe Zasilanie akumulatorowe Waga kg kg kg kg 6 PRÓBY WYTRZYMAŁOŚCI ELEKTRYCZNEJ (DC) PRÓBY WYTRZYMAŁOŚCI ELEKTRYCZNEJ (DC) 7

5 Urządzenia probiercze napięcia przemiennego Urządzenia do badań izolacji napięciem przemiennym najdokładniej odwzorowują warunki codziennej eksploatacji urządzeń. Umożliwiają tym samym bardzo dokładną ocenę stanu izolacji. 10 i 30 kv wzmacniacz wysokiego napięcia VAX214 i VAX230 Źródło wysokiego napięcia o zmiennej częstotliwości dla systemu IDAX (str. 44). Wzmacniacz umożliwia zaawansowaną diagnostykę kabli, m.in. wykrywanie drzewek wodnych w oparciu o metodę DFR. 2.5 oraz 12 kv półautomatyczny mostek do pomiaru pojemności oraz tangensa delta Seria Urządzenie zapewnia automatyczne równoważenie w trakcie pomiaru współczynnika strat dielektrycznych. Ręczny pomiar pojemności z ograniczeniem wpływu zakłóceń przeprowadzany umożliwia zastosowanie w pracujących podstacjach. Użytkownik bezpośrednio odczytać może wartość tangensa delta, pojemności oraz rozproszonej energii. Urządzenia probiercze AC HPA35, HPA50, HPA58 i HPA78 Urządzenia z serii HPA umożliwiają badania prądem przemiennym obiektów o niewielkich pojemnościach. Prosta budowa zawiera jednostkę sterującą oraz moduł wysokiego napięcia. Niskonapięciowy mostek do pomiaru pojemności i tangensa delta CB100 Lekki, ręcznie równoważony mostek umożliwia bezpośredni odczyt pojemności oraz współczynnika stratności dielektrycznej tangens delta. W celu wyeliminowania zakłóceń pomiar wykonuje się przy częstotliwości 80 lub 100 Hz. Urządzenia probiercze DC i AC HPG50-D, HPG70-D i HPG80-D Zestawy probiercze do badań wytrzymałościowych kabli i urządzeń napięciem AC/DC: 35/100 kv, 50/140 kv oraz 58/150 kv. Napięcie może być płynnie regulowane przy mocy wyjściowej do 1.2 i 3 kva (60 min). Oddzielne moduły sterowania i wysokiego napięcia zapewniają prosty oraz bezpieczny pomiar. HPG50-H, HPG70-H, HPG80-H i HPG110-H Jeszcze jedna seria urządzeń probierczych AC/DC oparta na dwumodułowej konstrukcji. Użytkownik ma do wyboru następujące konfiguracje: 35 kv AC/50 kv DC, 50/70 kv, 58/80 kv oraz 78/110 kv. Napięcie regulowane jest płynnie w pełnym zakresie natomiast moc urządzeń wynosi 1.2 i 3 kva (60 min). Pomiar współczynnika strat dielektrycznych tangens δ Seria Delta4000 System diagnostyczny Delta 4000 przeznaczony jest do oceny stanu izolacji aparatów elektroenergetycznych wysokiego napięcia metodą pomiaru pojemności i współczynnika stratności dielektrycznej tgδ. Zestaw posiada dwuczęściową, solidną i jednocześnie lekką konstrukcję z osobnym modułem wysokiego napięcia. Duża odporność na zakłócenia pozwala na uzyskanie stabilnych odczytów nawet na terenie najbardziej zaszumionych stacji transformatorowo rozdzielczych. Zestaw może być sterowany z wbudowanego komputera lub przenośnego komputera zewnętrznego. Elementy sterownicze na płycie czołowej urządzenia pozwalają także na ręczne sterowanie pomiarami, łącznie z możliwością regulowania napięcia pomiaru do 12 kv, co umożliwia przeprowadzenie badań aparatów wymagających nietypowych procedur pomiarowych. Systemy pomiarowe Delta4000 służą do badania układów izolacyjnych wszelkiego rodzaju aparatów elektrycznych wysokiego napięcia, takich jak transformatory, przekładniki prądowe i napięciowe, izolatory przepustowe, wyłączniki, kable elektroenergetyczne, ograniczniki przepięć, kondensatory i maszyny wirujące. Dodatkowo urządzenie mierzy prąd magnesujący i przekładnię transformatora. Inteligentna kompensacja temperaturowa umożliwia dokładną korekcję temperaturową pomiarów zastępującą korekcję wykonywaną ręcznie na podstawie tabel. Wyniki pomiarów korygowane są na bazie rzeczywistych parametrów i stanu badanej izolacji z zastosowaniem nowatorskiej metody opartej na analizie dynamicznej odpowiedzi częstotliwościowej (DFR). Automatyczna detekcja nieliniowości (VDD) wykrywa zależność współczynnika strat od napięcia, sugerując w przypadku wykrycia takiej zależności wykonanie pomiaru tip up z zastosowaniem zmiennych wartości napięcia. Zależność parametrów dielektryka od napięcia nierzadko jest wyprzedzającym wskaźnikiem problemów rozwijających się w systemach izolacyjnych. Zestaw Delta4000 wytwarza własne napięcie pomiarowe, niezależne od jakości zasilania. Dodatkową korzyścią tego rozwiązania jest możliwość regulowania częstotliwości napięcia pomiarowego w zakresie od 1Hz do 500 Hz, co rozszerza obszar zastosowań urządzenia. Urządzenie probiercze 100 kv AC HPA100AC and HPA130DC Potężny system AC umożliwia badania napięciem przemiennym o wartości 100 kv i mocy 5 kva. Zaprojektowany do zabudowy w wozie pomiarowym może być wykorzystywany do prób wytrzymałościowych kabli a także dopalania ich uszkodzeń, począwszy od wysokiego poziomu napięcia. Niewielki poziom szumów własnych, nie przekraczający 1%, kwalifikuje urządzenie jako źródło sygnału dla pomiaru wyładowań niezupełnych. Aparatura pomiarowa do badania strat dielektrycznych w szerokim zakresie częstotliwości metodą FDS (spektroskopia dielektryczna w dziedzinie częstotliwości) prezentowana jest w dalszej części katalogu. Urządzenie probiercze 75/150 kv AC T22/1 Zestaw T 22/1 jest przenośnym urządzeniem składającym się z dwóch osobnych jednostek: sterującej oraz transformatora wysokiego napięcia. Budowa taka zdecydowanie ułatwia transport urządzenia. Zestaw może być rozszerzony o drugi transformator zwiększający maksymalne napięcie próby do 150 kv oraz prostownik, umożliwiający badania napięciem stałym do 80 kv. Model DELTA DELTA HPA35 HPA50 HPA58 HPA78 HPA100AC T22/1 HPG50-D HPG70-D HPG80-D HPG50-H HPG70-H HPG80-H HPG110-H HPA130DC Napięcie wyjściowe DC Rozszerzenie 150 Wyjście DC (opcja) Prąd wyjściowy ciągły (ma) Moc wyjściowa Zabudowany komputer n Korekcja temperatury n n Waga (kg) PRÓBY WYTRZYMAŁOŚCI ELEKTRYCZNEJ (AC/DC) PRÓBY WYTRZYMAŁOŚCI ELEKTRYCZNEJ (AC) 9

6 Badanie kabli napięciem VLF 0,1 Hz Napięcie wolnozmienne (VLF Very Low Frequency) 0.1 Hz umożliwia bezpieczne badanie kabli XLPE, zapewnia wykrycie słabych punktów powodowanych przez drzewienie elektryczne w izolacji. W przeciwieństwie do napięcia stałego zapobiega zjawisku polaryzacji zapobiegając niezamierzonemu uszkodzeniu izolacji kabla. Systemy oparte na opatentowanym źródle sygnału probierczego cosinusoidalno-prostokątnego zostały zaprojektowane zgodnie z międzynarodowymi normami IEC HD 620/621 oraz IEEE 400. Główną korzyścią płynącą z zastosowania napięcia tego typu jest możliwość testowania długich kabli lub kilku żył jednocześnie przy utrzymaniu częstotliwości 0.1 Hz. Większość naszych urządzeń VLF posiada także możliwość przeprowadzania prób napięciem stałym oraz wykorzystania napięcia taktowanego, co umożliwia badania powłok kabli oraz lokalizację ich uszkodzeń. Odbiornik galwanometryczny ESG NT do lokalizacji miejsc doziemień znajduje się na str. 19. Tester VLF 20 kv Easytest 20 kv Easytest jest niezawodnym i prostym w użyciu testerem do badań profilaktycznych, poawaryjnych i poremontowych kabli. Urządzenie umożliwia badania kabli napięciem wolnozmiennym lub stałym (do 20 kv) oraz lokalizację dokładną doziemień (przy współpracy z lokalizatorem ESG NT) Wydajne urządzenia VLF oparte na napięciu cosinusoidalno-prostokątnym VLFCR 28 kv, VLFCR 40 kv BASIC, VLF-CR 40 kvplus, VLFCR 60 kv BASIC i VLFCR 60 kvplus Rodzina przenośnych, wydajnych i energooszczędnych urządzeń probierczych do zgodnych z obowiązującymi normami badań kabli SN, za pomocą napięcia wolnozmiennego 0.1 Hz o kształcie fali cosinus-kwadrat. Jedną z istotnych zalet opatentowanego przez nas systemu generowania fali napięciowej o takim kształcie jest duża pojemność badanych kabli wynosząca do 5 µf przy 0,1 Hz. Taka pojemność umożliwia również jednoczesne badanie wszystkich trzech faz. Przełączenie urządzenia na zakres DC umożliwia prowadzenie prób napięciem stałym, łącznie ze zmianą polaryzacji w trakcie testu. Zastosowanie dodatkowej sondy napięć krokowych umożliwia punktowo-dokładną lokalizację uszkodzeń płaszcza a bezpieczeństwo pracy zapewnia w budowany system rozładowujący. Urządzenia VLF 0.1 Hz dużej mocy VLFCR 60 HP, VLFCR 80 base i VLFCR 80 plus Trzy potężne systemy VLF 0.1 Hz oparte na napięciu cosinusoidalno-prostokątnym umożliwiają próby do 60 i 80 kv. Duża moc, automatyczne rozpoznanie przebicia izolacji oraz pomiar prądu upływu czynią z nich idealne rozwiązanie do badań długich kabli ziemnych lub morskich. System diagnostyki kablowej CDS Przenośny system diagnostyczny CDS przeznaczony jest do oceny stanu technicznego kabli w izolacji PE / XLPE i papierowo-olejowej. Do badań stopnia zestarzenia i degradacji systemów izolacyjnych zastosowano izotermiczną analizę prądu relaksacyjnego (IRC) i metodę napięcia powrotnego (RVM). Zestaw probierczy VLF Sinus do 34 kv VLF sinus 34 kv Niewielki, łatwy w użyciu i przenośny system probierczy VLF dla kabli SN. Urządzenie umożliwia wykonywanie prób napięciem sinusoidalnym o częstotliwości 0.1 Hz. Dzięki wbudowanemu układowi chłodzenia, VLF Sinus 34 kv można stosować bez przerwy. Oprócz napięcia wolnozmiennego o kształcie sinusoidalnym, zestaw umożliwia generowanie pozytywnego lub negatywnego napięcia stałego, napięcia o kształcie prostokątnym i impulsów napięcia stałego służących do testowania płaszczy kabli oraz lokalizacji uszkodzeń. System VLF do 45 kv VLF sinus kv zestaw probierczy jest urządzeniem wielofunkcyjnym. Oprócz prób napięciem wolnozmiennym oraz stałym umożliwia także próby napięciowe płaszcza kabla oraz lokalizację punktową jego uszkodzeń (w połączeniu z odbiornikiem galwanometrycznym ESG NT). Ponadto, dostępny jako opcja pomiar współczynnika stratności dielektrycznej zamienia urządzenie w wydajne narzędzie diagnostyczne. Zastosowanie opcjonalnego wzmacniacza umożliwia wykonanie próby napięciem cosinusoidalno-prostokątnym obiektów o pojemności do 5µF przy 40 kv napięcia skutecznego. Generator napięcia wolnozmiennego do 54 kv VLF sinus 54 Idealny system do wykonywania prób wytrzymałościowych napięciem o kształcie sinusoidy i częstotliwości 0.1 Hz. Urządzenie może być zintegrowane z systemem lokalizacji uszkodzeń albo w połączeniu z zestawem pomiaru wyładowań niezupełnych i tangensa δ stanowić część składową wozu diagnostycznego. Układ pomiarowy Tan Zestaw pomiarowy Tan Delta umożliwia określenie stanu izolacji kablowej. Typowe skutki starzenia, takie jak stopień zawilgocenia i drzewienie wodne mogą zostać rozpoznane i zmierzone, co czyni system skutecznym narzędziem monitorowania stanu kabla. Tan delta może być używany jako samodzielny zestaw współpracujący z przenośnymi urządzeniami napięcia wolnozmiennego o kształcie sinus lub w połączeniu z systemami VLF zintegrowanymi w wozach pomiarowych. Model Easytest 20 kv VLF CR 28 kv VLF CR 40 kv Basic VLF CR 40 kv Plus VLF CR 60 kv Basic VLF CR 60 kvplus Napięcie próby VLF 0 20 kv peak 0 28 kv eff 0 to 40 kv eff 0 to 40 kv eff 0 to 60 kv eff 0 to 60 kv eff częstotliwość 0.01 to 0.1 Hz 0.1 Hz 0.1 Hz 0.1 Hz 0.1 Hz 0.1 Hz kształt napięcia prostokątny cosinus prostokątny cosinus prostokątny cosinus prostokątny cosinus prostokątny cosinus prostokątny Maksymalna pojemność badanego kabla 0,5μF(0.1 Hz)/ 5 µf 2.4 µf 4.8 µf 1 µf 2 µf 5μF(0.01 Hz) d.c kv 0 do -28 kv 0 do -40 kv 0 do ±40 kv 0 do -60 kv ± 0 do ±60 kv Prąd wyjściowy 0 50 ma 0 to 12 ma 0 to 7 ma 0 to 7 ma 0 to 5 ma 0 to 5 ma Badanie powłok kablowych 0 do 5 kv lub 0 do 10 kv 2 do 10 kv 2 do 10 kv 2 do 10 kv 2 do 10 kv 2 do 10 kv Lokal. doziemień Napięcie 0 do 5 kv lub 0 do 10 kv 2 do 10 kv 2 do 10 kv 2 do 10 kv 2 do 10 kv 2 do 10 kv częstość impulsów 01:03 1:3, 1:4 or 1:9 1:3, 1:4 or 1:9 1:3, 1:4 or 1:9 1:3, 1:4 or 1:9 1:3, 1:4 or 1:9 Waga 17 kg kg kg kg kg kg Model VLF Test System VLF Test System VLF Test System VLF Sinus 34 kv VLF Sinus 45 kv VLF Sinus 54 kv CR 60 kv HP 80 kv base 80 kv plus Napięcie próby VLF 0 do 60 kv rms 0 do 80 kv rms 0 do 80 kv rms 0 do 34 kv peak 0 do 45 kv peak 0 do 54 kv peak częstotliwość 0.1 Hz 0.1 Hz 0.1 Hz 0.01 do 0.1 Hz 0.01 do 0.1 Hz 0.01 do 0.1 Hz kształt napięcia cosinus prostokątny cosinus prostokątny cosinus prostokątny sinus sinus sinus Maksymalna pojemność badanego kabla 6.5 µf 2.0 µf 2.5 µf 0.6 μf(0.1 Hz)/ 0.6 µf 1 µf(0.1 Hz)/ 5 μf(0.01 Hz) 5 µf(0.01 Hz) d.c. 0 do ±60 kv 0 do - 80 kv 0 do ± 80 kv 0 do ± 34 kv 0 do ± 45 kv 0 do ± 54 kv Prąd wyjściowy 0 do 17 ma ma ±12.5 ma 0 do 14 ma 0 do 20 ma 0 do 35 ma Badanie powłok kablowych 0 do 10 kv 0 do 10 kv 0 do 10 kv 0 do 5 kv or 0 do 10 kv 0 do 5 kv, 10 kv, 20 kv 0 do 5 kv lub 10 kv Lokal. doziemień Napięcie 0 do 10 kv 0 do 10 kv 0 do 10 kv 0 do 5 kv lub 0 to 10 kv 0 do 5 kv, 10 kv, 20 kv 0 to 5 kv lub 10 kv częstość impulsów 1:3, 1:5 lub 1:9 1:3, 1:5 lub 1:9 1:3, 1:5 lub 1:9 1:3 lub 1:4 1:3 lub 1:4 1:3 lub 1:4 Waga 8380 kg 380 kg 380 kg 25 kg 50 kg 110 kg 10 BADANIE IZOLACJI KABLI NAPIĘCIEM WOLNOZMIENNYM VLF 0.1 Hz BADANIE IZOLACJI KABLI NAPIĘCIEM WOLNOZMIENNYM VLF 0.1 Hz 11

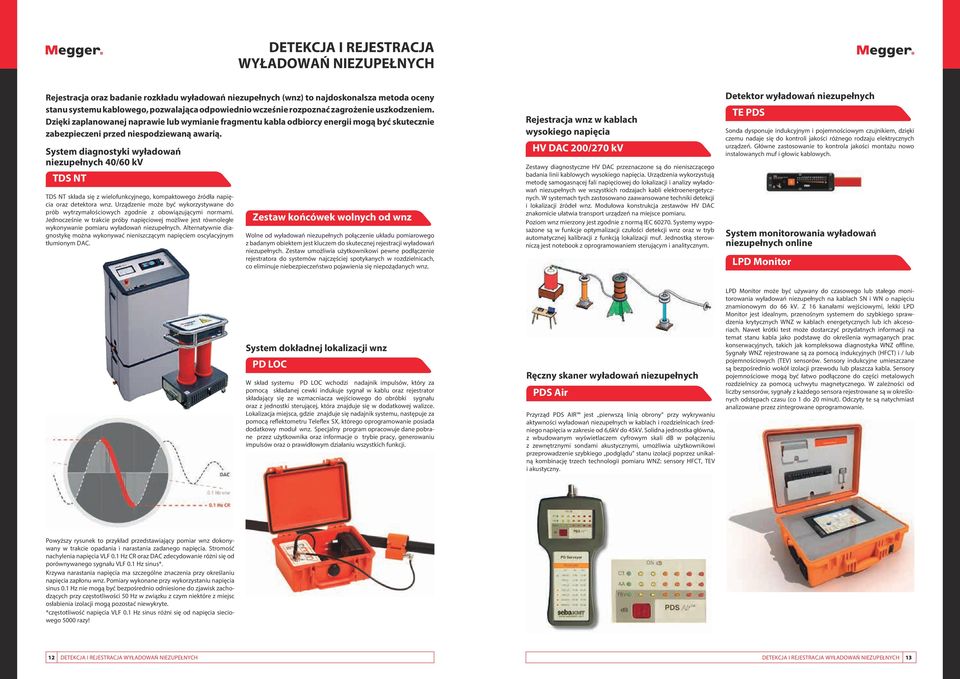

7 DETEKCJA I REJESTRACJA WYŁADOWAŃ NIEZUPEŁNYCH Rejestracja oraz badanie rozkładu wyładowań niezupełnych (wnz) to najdoskonalsza metoda oceny stanu systemu kablowego, pozwalająca odpowiednio wcześnie rozpoznać zagrożenie uszkodzeniem. Dzięki zaplanowanej naprawie lub wymianie fragmentu kabla odbiorcy energii mogą być skutecznie zabezpieczeni przed niespodziewaną awarią. System diagnostyki wyładowań niezupełnych 40/60 kv TDS NT TDS NT składa się z wielofunkcyjnego, kompaktowego źródła napięcia oraz detektora wnz. Urządzenie może być wykorzystywane do prób wytrzymałościowych zgodnie z obowiązującymi normami. Jednocześnie w trakcie próby napięciowej możliwe jest równoległe wykonywanie pomiaru wyładowań niezupełnych. Alternatywnie diagnostykę można wykonywać nieniszczącym napięciem oscylacyjnym tłumionym DAC. Zestaw końcówek wolnych od wnz Wolne od wyładowań niezupełnych połączenie układu pomiarowego z badanym obiektem jest kluczem do skutecznej rejestracji wyładowań niezupełnych. Zestaw umożliwia użytkownikowi pewne podłączenie rejestratora do systemów najczęściej spotykanych w rozdzielnicach, co eliminuje niebezpieczeństwo pojawienia się niepożądanych wnz. Rejestracja wnz w kablach wysokiego napięcia HV DAC 200/270 kv Zestawy diagnostyczne HV DAC przeznaczone są do nieniszczącego badania linii kablowych wysokiego napięcia. Urządzenia wykorzystują metodę samogasnącej fali napięciowej do lokalizacji i analizy wyładowań niezupełnych we wszystkich rodzajach kabli elektroenergetycznych. W systemach tych zastosowano zaawansowane techniki detekcji i lokalizacji źródeł wnz. Modułowa konstrukcja zestawów HV DAC znakomicie ułatwia transport urządzeń na miejsce pomiaru. Poziom wnz mierzony jest zgodnie z normą IEC Systemy wyposażone są w funkcje optymalizacji czułości detekcji wnz oraz w tryb automatycznej kalibracji z funkcją lokalizacji muf. Jednostką sterowniczą jest notebook z oprogramowaniem sterującym i analitycznym. Detektor wyładowań niezupełnych TE PDS Sonda dysponuje indukcyjnym i pojemnościowym czujnikiem, dzięki czemu nadaje się do kontroli jakości różnego rodzaju elektrycznych urządzeń. Główne zastosowanie to kontrola jakości montażu nowo instalowanych muf i głowic kablowych. System monitorowania wyładowań niezupełnych online LPD Monitor System dokładnej lokalizacji wnz PD LOC W skład systemu PD LOC wchodzi nadajnik impulsów, który za pomocą składanej cewki indukuje sygnał w kablu oraz rejestrator składający się ze wzmacniacza wejściowego do obróbki sygnału oraz z jednostki sterującej, która znajduje się w dodatkowej walizce. Lokalizacja miejsca, gdzie znajduje się nadajnik systemu, następuje za pomocą reflektometru Teleflex SX, którego oprogramowanie posiada dodatkowy moduł wnz. Specjalny program opracowuje dane pobrane przez użytkownika oraz informacje o trybie pracy, generowaniu impulsów oraz o prawidłowym działaniu wszystkich funkcji. Ręczny skaner wyładowań niezupełnych PDS Air Przyrząd PDS AIR jest pierwszą linią obrony przy wykrywaniu aktywności wyładowań niezupełnych w kablach i rozdzielnicach średniego napięcia w zakresie od 6,6kV do 45kV. Solidna jednostka główna, z wbudowanym wyświetlaczem cyfrowym skali db w połączeniu z zewnętrznymi sondami akustycznymi, umożliwia użytkownikowi przeprowadzenie szybkiego podglądu stanu izolacji poprzez unikalną kombinację trzech technologii pomiaru WNZ: sensory HFCT, TEV i akustyczny. LPD Monitor może być używany do czasowego lub stałego monitorowania wyładowań niezupełnych na kablach SN i WN o napięciu znamionowym do 66 kv. Z 16 kanałami wejściowymi, lekki LPD Monitor jest idealnym, przenośnym systemem do szybkiego sprawdzenia krytycznych WNZ w kablach energetycznych lub ich akcesoriach. Nawet krótki test może dostarczyć przydatnych informacji na temat stanu kabla jako podstawę do określenia wymaganych prac konserwacyjnych, takich jak kompleksowa diagnostyka WNZ offline. Sygnały WNZ rejestrowane są za pomocą indukcyjnych (HFCT) i / lub pojemnościowych (TEV) sensorów. Sensory indukcyjne umieszczane są bezpośrednio wokół izolacji przewodu lub płaszcza kabla. Sensory pojemnościowe mogą być łatwo podłączone do części metalowych rozdzielnicy za pomocą uchwytu magnetycznego. W zależności od liczby sensorów, sygnały z każdego sensora rejestrowane są w określonych odstępach czasu (co 1 do 20 minut). Odczyty te są natychmiast analizowane przez zintegrowane oprogramowanie. Powyższy rysunek to przykład przedstawiający pomiar wnz dokonywany w trakcie opadania i narastania zadanego napięcia. Stromość nachylenia napięcia VLF 0.1 Hz CR oraz DAC zdecydowanie różni się od porównywanego sygnału VLF 0.1 Hz sinus*. Krzywa narastania napięcia ma szczególne znaczenia przy określaniu napięcia zapłonu wnz. Pomiary wykonane przy wykorzystaniu napięcia sinus 0.1 Hz nie mogą być bezpośrednio odniesione do zjawisk zachodzących przy częstotliwości 50 Hz w związku z czym niektóre z miejsc osłabienia izolacji mogą pozostać niewykryte. *częstotliwość napięcia VLF 0.1 Hz sinus różni się od napięcia sieciowego 5000 razy! 12 DETEKCJA I REJESTRACJA WYŁADOWAŃ NIEZUPEŁNYCH DETEKCJA I REJESTRACJA WYŁADOWAŃ NIEZUPEŁNYCH 13

8 REFLEKTOMETRY Reflektometr (radar kablowy) to bardzo szeroko stosowane urządzenie do lokalizacji uszkodzeń kabli zarówno niskiego jak i wysokiego napięcia. Miejsce odbicia impulsu pomiarowego pozwala określić odległość w metrach od danego uszkodzenia. Niektóre reflektometry można stosować do lokalizacji uszkodzeń wysokoomowych poprzez sprzężenie z generatorem udarowym, tworząc w ten sposób kompletny system lokalizacji uszkodzeń kabli. Przenośny reflektometr współpracujący z systemami lokalizacji uszkodzeń kabli Teleflex SX Teleflex SX to precyzyjny reflektometr stosowany w systemach lokalizacji uszkodzeń. Jego obsługa jest prosta i intuicyjna dzięki ekranowi dotykowemu oraz gałce z joystick-iem używanej do sterowania pomiarem. Urządzenie automatycznie wskazuje miejsce uszkodzenia i oferuje wszystkie znane metody lokalizacji wstępnej. Jednofazowy reflektometr współpracujący z systemami do lokalizacji uszkodzeń Teleflex T3060 Ten wytrzymały, zasilany z sieci lub akumulatora reflektometr może być używany jako samodzielne urządzenie lub w komplecie z generatorem udarowym do lokalizacji uszkodzeń metodami ARM, ICE oraz DECAY, przy czym zastosowanie dwóch ostatnich metod zwiększa jego zakres pomiarowy z 8 do 64 km. Interfejs EasyGo prowadzi użytkownika przez kolejne kroki pomiaru, co w znaczym stopniu ułatwia obsługę i pomiar. Zaawansowany przenośny reflektometr współpracujący z systemami lokalizacji uszkodzeń kabli oraz z systemem pomiarowym do linii napowietrznych Teleflex VX Teleflex VX został zaprojektowany z myślą o uzyskaniu jak największej precyzji w każdych warunkach. Nowe podzespoły zapewniają znacznie lepsze niż dotychczas parametry techniczne, takie jak częstotliwość próbkowania, szerokość i amplituda impulsu, co wpływa na większy zakres pomiarowy, wyższą rozdzielczość, a co za tym idzie dokładniejszy pomiar. Przy użyciu z generatorem udarowym, technologia wyzwalania ΔU zawsze zapewnia zainicjowanie impulsu pomiarowego w optymalnym momencie. Funkcja ARMslide zapisuje 15 reflektogramów przy jednym strzale i umożliwia wybór tego, który najlepiej obrazuje miejsce uszkodzenia (szczególnie przydatne w przypadku długich i zawilgoconych kabli). W przypadku bardzo długich kabli pomoże nam funkcja Pro Range, która umożliwia zaobserwowanie nawet niewielkich zmian impedancji odtłumiając odbicia pochodzące z dalekiego końca. Interfejs USB umożliwia szybki transfer danych pomiarowych na pamięć typu pendrive lub też bezpośrednio do drukarki. Lokalizacja uszkodzeń w liniach napowietrznych Moduł linii napowietrznych Urządzenie, wspólnie z reflektometrem Teleflex VX umożliwia wykrycie nieregularności impedancji w odłączonych liniach napowietrznych o wszystkich poziomach napięć. Wstępnie lokalizować można zwarcia, przerwy oraz stany pośrednie. Zestaw jest wykorzystywany głównie do sprawdzenia linii przed ponownym załączeniem aby uniknąć uszkodzeń spowodowanych falą wędrowną oraz narażania obsługi. Regularne kontrole umożliwią ponadto porównanie aktualnych pomiarów z danymi zapisanymi w pamięci reflektometru. Specjalna konstrukcja zapobiega uszkodzeniu aparatury oraz zabezpiecza operatora przed zaindukowanymi napięciami i prądami.. Dwukanałowy reflektometr do lokalizacji uszkodzeń w kablach elektroenergetycznych i teletechnicznych TDR2000/3P Ten dwukanałowy reflektometr wyposażony jest w kolorowy wyświetlacz o bardzo wysokim kontraście, czytelny nawet w bardzo silnym słońcu. Umożliwia stosowanie na kablach wyłączonych lub pod napięciem do 300 V. Posiada zautomatyzowaną funkcję lokalizacji uszkodzeń i zakresy pomiarowe od 10 m do 20 km, a dołączone oprogramowanie TraceXpert zapewnia możliwość eksportu danych pomiarowych na komputer PC. Jednokanałowy reflektometr do kabli elektroenergetycznych i teletechnicznych TDR1000/3P Niezwykle poręczny reflektometr służący do wykrywania i lokalizacji uszkodzeń w kablach bez napięcia i pod napięciem do 300V. Dzięki minimalnej szerokości impulsu pomiarowego równej 2 ns oferuje niezrównaną dokładność pomiaru nawet na bardzo krótkich kablach (brak martwej strefy), przy czym jego maksymalny zakres to 5 km. Reflektometr do lokalizacji nielegalnych podłączeń w instalacjach przedlicznikowych Teleflex LV monitor Reflektometr krokowy zaprojektowany do lokalizacji nielegalnych podłączeń (tzw. wpinek ) w sieciach nn. Umożliwia precyzyjną lokalizację miejsca podpięcia nielegalnych odbiorców poprzez podłączenie go w WLZ. Zapewnia wysoką dokładność nawet na bardzo krótkich odcinkach kablowych. Model Teleflex VX-P Teleflex SX Teleflex T3060 TDR 1000/3P TDR 2000/3P Teleflex LV Zakres pomiaru 20 m do 1280 km 20 m do 160 km 20 m do 8 km 10 m do 5 km 10 m do 20 km 2,5 m do 640 m Impuls pomiarowy 30 V do 160 V 5 V do 50 V 35 V 5 V 20 V 5 V Szerokość impulsu 20 ns do 10 µs 20 ns do 10 µs 35 ns do 4 µs 2 ns do 4 µs 2 ns do 4 µs 3,6 ns krokowy Prędkość NVP 3% do 50% 3% do 50% 16% do 50% 20% do 99% 20% do 99% 1% do 99% Rozdzielczość 0,1 m 0,1 m 0,8 m 0,1 m 0,1 m 1% zakresu Waga 20 kg 10 kg 6 kg 0,6 kg 1,7 kg 0,35 kg 14 reflektometry reflektometry 15

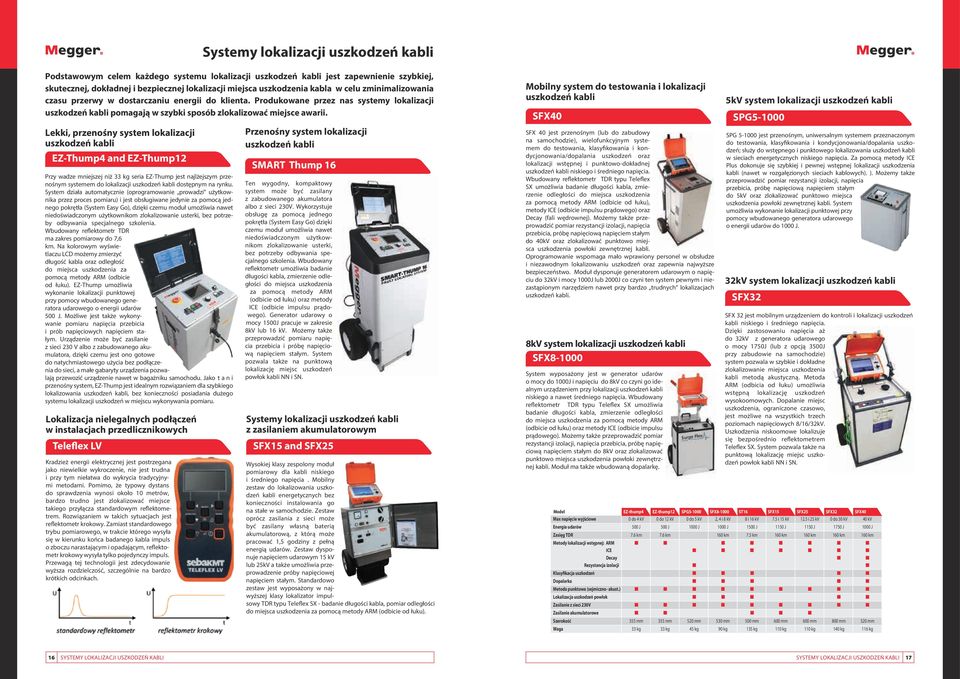

9 Systemy lokalizacji uszkodzeń kabli Podstawowym celem każdego systemu lokalizacji uszkodzeń kabli jest zapewnienie szybkiej, skutecznej, dokładnej i bezpiecznej lokalizacji miejsca uszkodzenia kabla w celu zminimalizowania czasu przerwy w dostarczaniu energii do klienta. Produkowane przez nas systemy lokalizacji uszkodzeń kabli pomagają w szybki sposób zlokalizować miejsce awarii. Lekki, przenośny system lokalizacji uszkodzeń kabli EZ-Thump4 and EZ-Thump12 Przy wadze mniejszej niż 33 kg seria EZ-Thump jest najlżejszym przenośnym systemem do lokalizacji uszkodzeń kabli dostępnym na rynku. System działa automatycznie (oprogramowanie prowadzi użytkownika przez proces pomiaru) i jest obsługiwane jedynie za pomocą jednego pokrętła (System Easy Go), dzięki czemu moduł umożliwia nawet niedoświadczonym użytkownikom zlokalizowanie usterki, bez potrzeby odbywania specjalnego szkolenia. Wbudowany reflektometr TDR ma zakres pomiarowy do 7,6 km. Na kolorowym wyświetlaczu LCD możemy zmierzyć długość kabla oraz odległość do miejsca uszkodzenia za pomocą metody ARM (odbicie od łuku). EZ-Thump umożliwia wykonanie lokalizacji punktowej przy pomocy wbudowanego generatora udarowego o energii udarów 500 J. Możliwe jest także wykonywanie pomiaru napięcia przebicia i prób napięciowych napięciem stałym. Urządzenie może być zasilanie z sieci 230 V albo z zabudowanego akumulatora, dzięki czemu jest ono gotowe do natychmiastowego użycia bez podłączenia do sieci, a małe gabaryty urządzenia pozwalają przewozić urządzenie nawet w bagażniku samochodu. Jako t ani przenośny system, EZ-Thump jest idealnym rozwiązaniem dla szybkiego lokalizowania uszkodzeń kabli, bez konieczności posiadania dużego systemu lokalizacji uszkodzeń w miejscu wykonywania pomiaru. Lokalizacja nielegalnych podłączeń w instalacjach przedlicznikowych Teleflex LV Kradzież energii elektrycznej jest postrzegana jako niewielkie wykroczenie, nie jest trudna i przy tym niełatwa do wykrycia tradycyjnymi metodami. Pomimo, że typowy dystans do sprawdzenia wynosi około 10 metrów, bardzo trudno jest zlokalizować miejsce takiego przyłącza standardowym reflektometrem. Rozwiązaniem w takich sytuacjach jest reflektometr krokowy. Zamiast standardowego trybu pomiarowego, w trakcie którego wysyła się w kierunku końca badanego kabla impuls o zboczu narastającym i opadającym, reflektometr krokowy wysyła tylko pojedynczy impuls. Przewagą tej technologii jest zdecydowanie wyższa rozdzielczość, szczególnie na bardzo krótkich odcinkach. Przenośny system lokalizacji uszkodzeń kabli SMART Thump 16 Ten wygodny, kompaktowy system może być zasilany z zabudowanego akumulatora albo z sieci 230V. Wykorzystuje obsługę za pomocą jednego pokrętła (System Easy Go) dzięki czemu moduł umożliwia nawet niedoświadczonym użytkownikom zlokalizowanie usterki, bez potrzeby odbywania specjalnego szkolenia. Wbudowany reflektometr umożliwia badanie długości kabla, zmierzenie odległości do miejsca uszkodzenia za pomocą metody ARM (odbicie od łuku) oraz metody ICE (odbicie impulsu prądowego). Generator udarowy o mocy 1500J pracuje w zakresie 8kV lub 16 kv. Możemy także przeprowadzić pomiaru napięcia przebicia i próbę napięciową napięciem stałym. System pozwala także na punktową lokalizację miejsc uszkodzeń powłok kabli NN i SN. Systemy lokalizacji uszkodzeń kabli z zasilaniem akumulatorowym SFX15 and SFX25 Wysokiej klasy zespolony moduł pomiarowy dla kabli niskiego i średniego napięcia. Mobilny zestaw do lokalizowania uszkodzeń kabli energetycznych bez konieczności instalowania go na stałe w samochodzie. Zestaw oprócz zasilania z sieci może być zasilany własną baterią akumulatorową, z którą może pracować 1,5 godziny z pełną energią udarów. Zestaw dysponuje napięciem udarowym 15 kv lub 25kV a także umożliwia przeprowadzenie próby napięciowej napięciem stałym. Standardowo zestaw jest wyposażony w najwyższej klasy lokalizator impulsowy TDR typu Teleflex SX - badanie długości kabla, pomiar odległości do miejsca uszkodzenia za pomocą metody ARM (odbicie od łuku). Mobilny system do testowania i lokalizacji uszkodzeń kabli SFX40 SFX 40 jest przenośnym (lub do zabudowy na samochodzie), wielofunkcyjnym systemem do testowania, klasyfikowania i kondycjonowania/dopalania uszkodzeń oraz lokalizacji wstępnej i punktowo-dokładnej uszkodzeń kabli niskiego i średniego napięcia. Wbudowany reflektometr TDR typu Teleflex SX umożliwia badanie długości kabla, zmierzenie odległości do miejsca uszkodzenia za pomocą metody ARM (odbicie od łuku), metody ICE (odbicie impulsu prądowego) oraz Decay (fali wędrownej). Możemy także przeprowadzić pomiar rezystancji izolacji, napięcia przebicia, próbę napięciową napięciem stałym do 40kV oraz zlokalizować punktowo miejsca uszkodzenia powłoki zewnętrznej kabli. Oprogramowanie wspomaga mało wprawiony personel w obsłudze i niezawodnym lokalizowaniu uszkodzeń oraz zapewnia najwyższe bezpieczeństwo. Moduł dysponuje generatorem udarowym o napięciu do 32kV i mocy 1000J lub 2000J co czyni ten system pewnym i niezastąpionym narzędziem nawet przy bardzo trudnych lokalizacjach uszkodzeń kabli. 8kV system lokalizacji uszkodzeń kabli SFX System wyposażony jest w generator udarów o mocy do 1000J i napięciu do 8kV co czyni go idealnym urządzeniem przy lokalizacji uszkodzeń kabli niskiego a nawet średniego napięcia. Wbudowany reflektometr TDR typu Teleflex SX umożliwia badanie długości kabla, zmierzenie odległości do miejsca uszkodzenia za pomocą metody ARM (odbicie od łuku) oraz metody ICE (odbicie impulsu prądowego). Możemy także przeprowadzić pomiar rezystancji izolacji, napięcia przebicia, próbę napięciową napięciem stałym do 8kV oraz zlokalizować punktowo miejsca uszkodzenia powłoki zewnętrznej kabli. Moduł ma także wbudowaną dopalarkę. 5kV system lokalizacji uszkodzeń kabli SPG SPG jest przenośnym, uniwersalnym systemem przeznaczonym do testowania, klasyfikowania i kondycjonowania/dopalania uszkodzeń; służy do wstępnego i punktowego lokalizowania uszkodzeń kabli w sieciach energetycznych niskiego napięcia. Za pomocą metody ICE Plus dokonuje się szybkiej i pewnej wstępnej lokalizacji uszkodzenia kabli (nawet w rozgałęzionych sieciach kablowych). ). Możemy także przeprowadzić pomiar rezystancji izolacji, napięcia przebicia, próbę napięciową napięciem stałym do 5kV oraz zlokalizować punktowo miejsca uszkodzenia powłoki zewnętrznej kabli. System umożliwia wykonanie lokalizacji punktowej przy pomocy wbudowanego generatora udarowego o energii udarów do 1000 J. 32kV system lokalizacji uszkodzeń kabli SFX32 SFX 32 jest mobilnym urządzeniem do kontroli i lokalizacji uszkodzeń kabli niskiego i średniego napięcia. Dzięki zastosowaniu napięcia aż do 32kV z generatora udarowego o mocy 1750J (lub z opcją 3500J przy zabudowie na samochodzie) system pozwala w szybkie i dokładne zlokalizowanie miejsca uszkodzenia kabli metodą akustyczną. Metoda ARM (odbicia od łuku) umożliwia wstępną lokalizację uszkodzeń wysokoomowych. Dopalanie miejsc uszkodzenia, ograniczone czasowo, jest możliwe na wszystkich trzech poziomach napięciowych 8/16/32kV. Uszkodzenia niskoomowe lokalizuje się bezpośrednio reflektometrem Teleflex SX. System pozwala także na punktową lokalizację miejsc uszkodzeń powłok kabli NN i SN. Model EZ-thump4 EZ-thump12 SPG SFX ST16 SFX15 SFX25 SFX32 SFX40 Max napięcie wyjściowe 0 do 4 kv 0 do 12 kv 0 do 5 kv 2, 4 i 8 kv 8 i 16 kv 7.5 i 15 kv 12.5 i 25 kv 0 do 30 kv 40 kv Energia udarów 500 J 500 J 1000 J 1000 J 1500 J 1150 J 1150 J 1750 J 1000 J Zasięg TDR 7.6 km 7.6 km 160 km 7.5 km 160 km 160 km 160 km 160 km Metody lokalizacji wstępnej: ARM n n n n n n n n ICE n n n n n n n Decay n n Rezystancja izolacji n n Klasyfikacja uszkodzeń n n n n n Dopalarka n n n n n Metoda punktowa (sejmiczno- akust.) n n n n n n n n n Lokalizacja uszkodzeń powłok n n n n n Zasilanie z sieci 230V n n n n n n n n n Zasilanie akumulatorowe n n n n n Szerokość 355 mm 355 mm 520 mm 530 mm 500 mm 600 mm 600 mm 800 mm 520 mm Waga 33 kg 33 kg 45 kg 90 kg 135 kg 110 kg 110 kg 140 kg 116 kg 16 Systemy lokalizacji uszkodzeń kabli Systemy lokalizacji uszkodzeń kabli 17

10 Odbiornik udarowy do punktowej lokalizacji uszkodzeń kabli metodą sejsmiczno-akustyczną digiphone+ digiphone+ wyznacza nowy standard w lokalizacji uszkodzeń dzięki zastosowaniu innowacyjnych rozwiązań technologicznych umożliwiających tłumienie szumów pochodzących z otoczenia. Dzięki tym rozwiązaniom podczas lokalizacji usterki słyszymy jedynie czysty dźwięk pochodzący od uszkodzenia. Nowa, inteligentna technologia BNR filtrowania i redukcji szumów tła pozwala dotrzeć do uszu operatora tylko dźwiękowi pochodzącymi od uszkodzenia. Dzięki funkcji APM gdy tylko ręka operatora zbliży się do uchwytu, dźwięk w słuchawkach zostaje wyciszony, zanim dotknie uchwytu. Brak trzasków i huków. Po zdjęciu ręki z uchwytu dźwięk zostaje załączony dopiero po krótkim czasie co zapewnia, że odbiornik stoi stabilne a w słuchawkach nie będzie słychać żadnych niepożądanych dźwięków. W celu ochrony słuchu zastosowano ograniczenie głośności do 84 db(a). Nowa koncepcja obudowy czujnika w związku z ruchomym zawieszeniem mikrofonu redukuje dźwięk pochodzący od samego czujnika i zapewnia stabilność sensora nawet na pochyłych powierzchniach. Na kolorowym wyświetlaczu LCD pokazywana jest także trasa kabla (dzięki wskazaniu lewo-prawo, przód/tył), pomiar odległości od uszkodzenia (w ms lub metrach) oraz kompas wskazujący kierunek do miejsca uszkodzenia. Punktowa lokalizacja uszkodzeń kabli W celu punktowej lokalizacji uszkodzeń kabli metody te stosowane są w połączeniu z generatorami udarów lub z wykorzystaniem kluczowanego źródła napięcia stałego Punktowy lokalizator doziemień powłok kabli ESG NT Lokalizator doziemień ESG NT mierzy potencjał napięcia krokowego generowanego pod ziemią w miejscu uszkodzenia. Inne istniejące zniekształcenia takie jak prąd wyrównania potencjałów, przesunięcie DC, 16 2/3 Hz lub wpływy systemów ochrony katodowej są automatycznie wykrywane i eliminowane. Automatyczna kalibracja zera ułatwia obsługę przyrządu. ESG NT posiada kolorowy wyświetlacz o wysokim kontraście, na którym mierzone napięcie krokowe przedstawiane jest na dwa sposoby: jako wychylający się wskaźnik (podobnie jak w analogowym odbiorniku), oraz w postaci historii wskazań, która pokazuje obecny pomiar i ostatnie 5 do 6 pomiarów. W ten sposób zmiany są wyświetlane w sposób ciągły i bardzo wyraźnie. Wychylenie wskaźnika przyrządu zawsze wskazuje kierunek do doziemienia. Dzięki interfejsowi EasyGo, obsługa urządzenia jest bardzo prosta i intuicyjna. Wszystkie funkcje wybierane są za pomocą pokrętła z przyciskiem. Urządzenie automatycznie dostosowuje się do poziomu napięcia wejściowego. Nie ma potrzeby manualnej kalibracji czy też wyboru zakresu pomiarowego. Ponadto, ESG NT posiada automatyczną detekcję impulsu, która pozwala pracować z niemal każdym generatorem impulsów. Tester powłok kabli MMG10 Urządzenie pomiarowe MMG 10 jest wykorzystywane do próby napięciowej (z funkcją pomiaru prądu upływu) powłok kabli z izolacją PE lub PVC, jak również do punktowej lokalizacji uszkodzeń powłok w izolacji z tworzyw sztucznych i do badania doziemień kabli izolowanych tworzywem sztucznym oraz do dopalania uszkodzeń w kablach niskiego napięcia. Możliwa jest także lokalizacja wstępna uszkodzeń powłok kabli Sn przy użyciu mostka pomiarowego wysokiego napięcia MVG. Odbiornik udarowy do punktowej lokalizacji uszkodzeń kabli metodą sejsmiczno-akustyczną z funkcją lokalizacji uszkodzeń powłok digiphone + NT digiphone +NT łączy w sobie funkcje dwóch urządzeń: odbiornika udarowego digiphone + oraz galwanometru ESG NT do punktowej lokalizacji uszkodzeń powłok kabli. Mostek wysokonapięciowy do testowania i lokalizacji uszkodzeń powłok kabli HVB10 Jest to bardzo dokładny mostek wysokonapięciowy zaprojektowany do lokalizacji uszkodzeń kabli i powłok kablowych, wykonywania prób napięciowych powłok kablowych oraz punktowej lokalizacji ich uszkodzeń. Urządzenie zostało zaprojektowanec przede wszystkim z myślą o długich kablach średniego i wysokiego napięcia. Urządzenie umożliwia dokładną lokalizację wstępną uszkodzenia międzyfazowego lub żyła-powłoka oraz uszkodzeń wysoko-rezystancyjnych, niemożliwych do lokalizacji wstępnej metodami reflektometrycznymi. Sterowanie odbywa się poprzez jedno pokrętło (System Easy Go) oraz ekran dotykowy. Funkcja definiowania odcinków pozwala na wprowadzanie segmentów kabla o różnych parametrach. Bardzo silne źródło napięcia 10 kv DC o polaryzacji dodatniej i ujemnej pozwala na testowanie kabli wysokiego napięcia nawet z grubszą powłoką zewnętrzną, a napięcie dwubiegunowe pozwala na eliminację zewnętrznych czynników termoelektrycznych i wpływów galwanicznych. Zintegrowana funkcja protokołowania zapewnia w połączeniu z oprogramowaniem Easyprot łatwe i niezawodne tworzenie raportów. Zasilany jest z sieci 230V lub z akumulatora wewnętrznego (o dużej pojemności). System lokalizacji uszkodzeń powłok kabli MFM10 Intuicyjne menu z w pełni automatycznym pomiarem pozwala w najprostszy sposób na badanie powłok kabli oraz lokalizację wstępną i punktową miejsc uszkodzeń. Sterowanie odbywa się poprzez jedno pokrętło (System Easy Go) oraz ekran dotykowy. Funkcja definiowania odcinków pozwala na wprowadzanie segmentów kabla o różnych parametrach. Bardzo silne źródło napięcia 10 kv DC o polaryzacji dodatniej i ujemnej pozwala na testowanie kabli wysokiego napięcia nawet z grubszą powłoką zewnętrzną, a napięcie dwubiegunowe pozwala na eliminację zewnętrznych czynników termoelektrycznych i wpływów galwanicznych. Duży prąd do 750 ma umożliwia nawet dopalenie wysokoomowych uszkodzeń płaszcza. Urządzenie umożliwia także bezpośredni pomiar rezystancji oraz rozpoznawanie uszkodzeń przemijających. Zintegrowana funkcja protokołowania zapewnia w połączeniu z oprogramowaniem Easyprot łatwe i niezawodne tworzenie raportów. Zasilany jest z sieci 230V lub z akumulatora wewnętrznego (o dużej pojemności). Lokalizator zwarć doziemnych w systemach izolowanych względem potencjału ziemi Geolux GL Niektore ważne systemy sterownicze, sygnalizacyjne i zasilania, takie jak sygnalizacja kolejowa, elektrownie i inne instalacje przemysłowe, projektowane są jako systemy izolowane względem ziemi (tak jak systemy teleinformatyczne). By zapewnić ciągłość działania, systemy takie stale monitorowane są pod kątem zwarć z potencjałem ziemi. Pojedyncze uszkodzenie ziemnozwarciowe zazwyczaj nie powoduje awarii systemu. Dopiero drugie i dalsze zwarcia z ziemią skutkują częściową awarią lub lub całkowitym załamaniem systemu. Z tego względu ważne jest, by każde uszkodzenie tego typu było niezwłocznie zlokalizowane i usunięte. Zadanie to można wykonać za pomocą lokalizatora Geolux GL Urządzenie to podłącza się bezpośrednio do uszkodzonej linii kablowej, która może znajdować się pod napięciem do 660 V. Urządzenie wysyła sygnał niskiej częstotliwości, który można prześledzić odbiornikiem wzdłuż uszkodzonej linii do punktu zwarcia z potencjałem ziemi. 18 Punktowa lokalizacja uszkodzeń kabli Punktowa lokalizacja uszkodzeń powłok kabli 19

11 Lokalizacja trasy kabli Ferrolux FL10 Ferrolux FL10 jest nowoczesnym systemem lokalizacji (trasowania) kabli i rurociągów umożliwiającym precyzyjne oznaczenie tras instalacji podziemnych dzięki zastosowaniu bardzo skutecznych funkcji wspomagających lokalizację, takich jak tryb SuperMax łączący zalety trybu szczytowego i zerowego, funkcja DirectSignal umożliwiająca bezpośredni nasłuch nieprzetworzonego sygnału analogowego, czy też rozpoznawanie kierunku przepływu sygnału SignalSelect. Pomiar głebokości do 7m. System umożliwia również lokalizację niektórych uszkodzeń kabli, na przykład zwarć międzyfazowych metodą pulsującego pola elektromagnetycznego czy też - z zastosowaniem dodatkowych akcesoriów - uszkodzeń zewnętrznej powłoki izolacyjnej kabla. System posiada wewnętrzną pamięć, w której można zapisać wyniki pomiarów i współrzędne punktów pomiarowych uzyskane z zewnętrznego odbiornika GPS. Wykrywanie instalacji podziemnych EasyLoc Lokalizator EasyLoc umożliwia szybkie, a konieczne przed rozpoczęciem prac ziemnych, badanie terenu w poszukiwaniu kabli i rurociągów. Niewłaściwe planowanie miejsc wykopów może prowadzić nie tylko do uszkodzenia podziemnych instalacji, ale stanowić również zagrożenie dla zdrowia i życia pracowników. Lokalizator EasyLoc łączy w sobie wysoką czułość i precyzję lokalizacji z ergonomiczną budową. Urządzenie informuje o wykryciu instalacji bardzo wyraźnym sygnałem dźwiękowym oraz wskazaniem na wyświetlaczu LCD co pozwala na dokładne określenie położenia szukanej instalacji oraz pomiar głębokości. System weryfikacji faz PVS100 Lokalizacja trasy kabli oraz identyfikacja kabli Dokładna znajomość kolejności faz w sieci elektroenergetycznej jest podstawowym warunkiem bezpiecznego i niezawodnego jej działania. Dotyczy to wszystkich poziomów od sieci dystrybucyjnej do sieci przesyłowej na liniach wysokiego napięcia. Identyfikacja faz w działających systemach jest konieczna przy opracowywaniu i wykonywaniu restrukturyzacji sieci, przy rejestracji, aktualizacji i przeglądu dokumentacji, jak również przy planowaniu i tworzeniu nowych systemów sieciowych. System składa się z dwóch identycznych urządzeń, z których jedno jest wykorzystywane jako stacja bazowa i jest podłączone do fazy odniesienia. Drugie urządzenie (jednostka mobilna) może być podłączone w dowolnym miejscu w sieci. Kolejność faz można określić poprzez różne poziomy napięcia, porównując kąt fazy obecnie testowanej z fazą odniesienia. Automatyczne porównanie z bezpośrednim wskazaniem zgodności faz odbywa się poprzez synchronizację między dwoma urządzeniami za pośrednictwem połączenia GSM, wykorzystując GPS jako bardzo dokładny wzorzec czasu. Odczyty pomiaru mogą być także synchronizowane po teście za pomocą zapisanych wcześniej pomiarów. System do pewnej identyfikacji kabli CI LCI Przed przecięciem lub montażem jest zawsze najważniejszym zadaniem. Zła identyfikacja może stanowić zagrożenie dla montera. Dla zapewnienia bezpieczeństwa pracy oraz ułatwienia jej został stworzony identyfikator kabli CI. System CI składa się z generatora impulsów prądu stałego CI TX oraz z odbiornika CI RX. Odbiornik jest na stałe połączony z cęgami elastycznymi o średnicy 230 mm i służy do pobierania sygnałów identyfikujących. Generator impulsowy CI TX wytwarza impulsy piłoząbkowe o wartości szczytowej dochodzącej do 100 A, które doprowadzane są do identyfikowanego kabla. Odbiornik posiada możliwość regulacji wzmocnienia sygnałów a specjalna funkcja oprogramowania umożliwia kontrolę i weryfikację wszystkich parametrów zarejestrowanego impulsu. Kierunkowe cęgi oraz kontrola parametrów odbiornika gwarantują precyzyjną i niezależną od zakłóceń identyfikację. Zasilanie generatora za pomocą baterii umożliwia ponad 4 godzinny czas pracy. Identyfikator faz PIL8 System Pil 8 umożliwia szybką i bezpieczną identyfikacją faz podczas montażu głowic i złączy kabli średniego napięcia. Według obowiązujących norm i wytycznych, jeśli na czas wykonywania pomiarów konieczne jest odłączenie uziemień i obwodów zwierających, należy zastosować inne środki zapewniające bezpieczeństwo (EN ). Zapewnienie zastępczych środków bezpieczeństwa wymaga stosunkowo dużego wysiłku i nie zawsze jest praktyczne. Identyfikator faz PIL 8 ma tę zaletę, że podczas pomiaru nie odłącza się uziemień i elementów zwierających systemu zasilania. Co więcej, uziemienia systemowe są konieczne do wykonania pomiaru. Dzięki temu pomiar jest całkowicie bezpieczny. Do wykonania pomiaru wykorzystuje się cęgi nadawczo-odbiorcze, ktore nie posiadają przewodów połączeniowych ani nie wymagają zasilania. Cęgami, obejmuje się poszczególne przewody fazowe przy głowicy kablowej np. w stacji (fazy zwarte do ziemi). Na drugim końcu kabla przewody fazowe podłącza się kolejno do odbiornika. Odbiornik wysyła sygnał o częstotliwości akustycznej, ktory wzbudza układy odbiorcze w cęgach. Cęgi generują kodowany sygnał zwrotny, na podstawie którego odbiornik określa fazę. DETEX Seria urządzeń Detex umożliwia wskazanie obecności napięcia międzyfazowego, jak również napięcia faza ziemia. Dla zmaksymalizowania bezpieczeństwa dostępny jest także dodatkowy moduł, przy pomocy którego potwierdzić można prawidłowe działanie urządzenia. Wskaźniki napięcia Detex zaprojektowane są dla napięć w przedziale od 2.3 kv do 550 kv. Precyzyjna lokalizacja trasy kabli (z funkcją punktowej lokalizacji uszkodzeń kabli) vlocpro2 Jest to profesjonalny i uniwersalny zestaw do precyzyjnej lokalizacji tras kabli i rur. Kolorowy wyświetlacz LCD odbiornika w połączeniu z lekkością konstrukcji a jednocześnie jej wytrzymałością mechaniczną (zastosowanie specjalnych materiałów na bazie włókien węglowych) umożliwia pracę w każdych warunkach terenowych i pogodowych. Dzięki specjalnemu układowi systemu anten odbiorczych zestaw bardzo precyzyjnie określa pozycję i kierunek lokalizowanej instalacji (wbudowany kompas). W obszarach w trudnych do lokalizacji (np. o bardzo dużym zgęszczeniu infrastruktury podziemnej, w sąsiedztwie silnych pól elektromagnetycznych np. od trakcji kolejowej, linii przesyłowych itp.) jest w stanie określić i zidentyfikować trasę własnej instalacji przy wykorzystaniu funkcji SD (Signal Direction) oraz funkcji CM (Current Measurement), służąca do pomiaru prądu sygnałowego z generatora płynącego w lokalizowanej linii. Przy zastosowaniu dodatkowej ramki A-Frame zestaw umożliwia punktową lokalizację uszkodzeń kabli (zwarć doziemnych do 2MΩ). Czujnik zapachowy FaultSniffer W wielu sytuacjach zastosowanie konwencjonalnych metod lokalizacji uszkodzeń nie jest możliwe, na przykład gdy nie można wyłączyć zasilania w badanym odcinku kabla, albo gdy zestaw urządzeń do lokalizacji uszkodzeń jest chwilowo niedostępny. W takich sytuacjach FaultSniffer pozwala na zlokalizowanie uszkodzenia szybko i bez zakłócania dostaw energii elektrycznej. Czujnik wykrywa i wskazuje stężenie gazów powstających podczas palenia się izolacji kabla. Obecność tych gazów w ziemi otaczającej uszkodzenie można wykryć nawet po kilku dniach od wystąpienia awarii. Uszkodzenie znajduje się w miejscu, gdzie stężenie jest najwyższe. Urządzenie zastępuje konwencjonalnych metod lokalizacji uszkodzeń, ale jest szybkim, prostym i tanim uzupełnieniem tych metod lub alternatywą nie wymagającą przerwania dostaw energii do odbiorców. vloc-5000 Zestaw vloc-5000 jest najbardziej zaawansowanym technicznie systemem lokalizacji uzbrojenia podziemnego wśród urządzeń tego typu dostępnych na rynku. Centralnym elementem systemu jest odbiornik vloc-5000 Rx, którego zadaniem jest dostarczenie precyzyjnych informacji o pozycji, kierunku biegu i głębokości ułożenia lokalizowanego przewodu - kabla lub rurociągu. W celu wyróżnienia sygnału użytkowego spośród szumów otoczenia i przekazania informacji pozwalających na precyzyjne ustalenie trasy i głębokości lokalizowanego przewodu, w zestawie vloc-5000 zastosowano szereg zaawansowanych funkcji wspomagających lokalizację w trudnych warunkach terenowych (np. Funkcje Signal Select i Signal Direction umożliwiają pewną, pozytywną identyfikację lokalizowanego przewodu /badanie kierunku i zwrotu prądów sygnałowych/; Funkcja Line Guidance /kompas kierunkowy/ wskazująca kierunek lokalizowanego przewodu w sposób graficzny informuje użytkownika o zagięciach /zakrętach/ śledzonej instalacji i obecności odgałęzień; Funkcja Distortion Alert informuje użytkownika o poziomie zakłóceń pola magnetycznego w miejscu lokalizacji i wiele innych). Posiada wbudowany odbiornik GPS oraz rejestrator danych. Przy zastosowaniu dodatkowej ramki A-Frame zestaw umożliwia punktową lokalizację uszkodzeń kabli (zwarć doziemnych do 2MΩ). 20 Lokalizacja trasy kabli oraz identyfikacja kabli Lokalizacja trasy kabli oraz identyfikacja kabli 21

12 Wozy pomiarowe Firma SebaKMT jest światowym liderem wśród producentów wozów pomiarowych do lokalizacji uszkodzeń i diagnostyki kabli elektroenergetycznych. W pełni zautomatyzowany jednofazowy lub trójfazowy system do lokalizacji uszkodzeń Centrix Centrix to kompleksowy, wielofunkcyjny system przystosowany do montażu na pojeździe typu furgon. Wyposażony jest w jeden centralny, intuicyjny w obsłudze panel służący do sterowania wszystkimi zintegrowanymi urządzeniami z wygodnego fotela operatorskiego. Wszystkie funkcje uruchamiane są za pomocą specjalnego joysticka, od pomiaru rezystancji izolacji poprzez próby napięciowe VLF, pomiary szczelności powłok kablowych i lokalizację punktową uszkodzeń aż po lokalizację wstępną takimi metodami jak ARM, ICE czy DECAY. Wyniki pomiarów i informacje o stanie systemu wyświetlane są na dużym, kolorowym ekranie o wysokiej rozdzielczości, co pozwala np. na dokładną analizę przebiegów reflektometrycznych. Przebiegi te można zapisać w pamięci wewnętrznej lub na pamięci USB aby później je wyświetlić dla porównania lub skopiować na komputer i obrobić je w programie Winkis. Każdy system jest konfigurowany tak, aby spełnić wymagania danego użytkownika. Modułowy jednofazowy lub trójfazowy system do lokalizacji uszkodzeń Variant oraz Classic Variant i Classic to jedno- lub trójfazowe systemy modułowe wyposażone w aparaturę do lokalizacji uszkodzeń w kablach elektroenergetycznych. Oferują one największą liczbę dostępnych kombinacji sprzętu i funkcji które można zintegrować w jednym zwartym systemie. Elastyczność doboru urządzeń i parametrów gwarantuje spełnienie specyficznych potrzeb konkretnych użytkowników. Można dowolnie skonfigurować sprzęt pod względem metod pomiarowych, energii udaru czy też mocy dopalania. R30 - system lokalizacji uszkodzeń do wszystkich zastosowań R30 to największy i najmocniejszy system pomiarowy w ofercie firmy SebaKMT. Próby napięciowe DC oraz lokalizację uszkodzeń metodą DECAY można wykonywać napięciem nawet 110 kv w przypadku standardowej wersji aparatury (400 kv jako opcja), co stawia parametry tego systemu na szczycie światowych producentów. System R30 sterowany jest za pomocą centralnego kontrolera PLC, który stale monitoruje bezpieczeństwo i stan wszystkich jego elementów. Zintegrowany system bezpieczeństwa oraz transformator separacyjny gwarantują najwyższy poziom zabezpieczenia zarówno dla użytkownika jak i aparatury. Dzięki generatorowi napięcia stałego 110 kv/290 ma, szeroko znanej metodzie lokalizacji wstępnej ARM do 50 kv oraz generatorowi udarowemu od 3 kv do 50 kv i energii 2500 J system ten spełnia wszystkie wymagania stawiane przy lokalizacji uszkodzeń kabli od niskiego do wysokiego napięcia. Opcjonalnie dostępny jest generator napięcia VLF 0,1 Hz do 70 kv RMS o kształcie cosinusoidalno-prostokątnym i obciążalności 5 µf, dopalarka 15 kv / 25 A oraz generator udarowy 80 kv / 3200 J. Do zastosowania na liniach WN system R30 może być wyposażony w metodę pomiarową DECAY z pomiarem do 400 kv. Wszystkie tryby i metody pomiarowe sterowane są za pomocą centralnego panelu, a poszczególne funkcje wybierane są w modułach WN za pomocą automatycznych przełączników. R 30 to doskonały wybór dla najbardziej wymagających użytkowników, dla których najwyższe parametry oraz niezawodność działania systemu są kwestiami pierwszorzędnymi. Elastyczne rozwiązanie do integracji urządzeń przenośnych w jeden złożony NSF E Panel kontrolny NSF E umożliwia połączenie do 4 urządzeń w jeden system i sterowanie nimi centralnie, zapewniając jednocześnie wygodę obsługi i najwyższy poziom bezpieczeństwa. Panel NSF E wyposażony jest w pokrętło służące do sterowania poszczególnymi urządzeniami oraz przyciski załączenia/wyłączenia WN, wyłącznik bezpieczeństwa oraz zintegrowane systemy bezpieczeństwa FU/EP. Na ekranie wyświetlane jest napięcie oraz prąd zasilania, wiadomości dotyczące systemu bezpieczeństwa oraz menu wyboru podłączonych urządzeń. Wszystkie komunikaty wyświetlane są w języku użytkownika. Centrix D Compact City Compact City to kompletny system do lokalizacji uszkodzeń i wykonywania prób napięciowych przystosowany do montażu w małych pojazdach (np. VW Caddy). System składa się z modułu SPG 40 sterowanego za pośrednictwem reflektometru Teleflex SX wyposażonego w specjalny joystick oraz dotykowy ekran. Wszystkie metody pomiarowe przełączane są automatycznie po wybraniu odpowiedniej funkcji na ekranie Teleflex-a. System Compact City doskonale nadaje się do stworzenia wozu pomiarowego do lokalizacji uszkodzeń kabli, których rozdzielnice umieszczone są w garażach podziemnych lub innych obiektach z ograniczoną możliwością dojazdu. Centrix z diagnostyką oferuje możliwość wykonywania wszystkich typów pomiarów na kablach elektroenergetycznych. Systemem bazowym jest tutaj jedno- lub trójfazowy Centrix 80 kv, który jest rozbudowany o system do wykonywania prób napięciowych VLF CR lub VLF Sin (który może być dodatkowo wyposażony w moduł do pomiaru Tangens Delta). Moduły VLF CR mogą być rozszerzone o rejestrator wyładowań niezupełnych, dzięki czemu mamy możliwość wykonywania badań diagnostycznych przy zastosowaniu napięcia VLF CR lub DAC (więcej informacji na temat systemu diagnostycznego TDS NT na stronie 12). 22 wozy pomiarowe wozy pomiarowe 23

13 Samochód do diagnostyki transformatorów mocy Wyposażenie wozów pomiarowych Generatory udarowe, filtry aktywne oraz dopalarki przystosowane do montażu na wozie pomiarowym lub do stosowania jako autonomiczne urządzenia. Generator udarowy SWG500 Generator udarowy dużej mocy Seria SWG1750 Systematyczne przeglądy i zaawansowana diagnostyka transformatorów mocy w miejscu ich zainstalowania są kluczowe dla oceny prawidłowego stanu pracy i bezpiecznej eksploatacji transformatorów. W tym celu powstała unikalna kombinacja testów dostępnych w zabudowie samochodu diagnostycznego w oparciu o sprzęt i doświadczenie światowego lidera - marki Megger. SWG 500 to generator do lokalizacji uszkodzeń na kablach średniego napięcia. Zakres napięcia jego pracy to 4, 8 i 16 kv, a energia pojedynczego udaru wynosi 500 J. Generator udarowy SWG Generator udarowy do zastosowań w sieciach niskiego napięcia. Maksymalna energia 1000 J dostępna jest na zakresach 2, 4 oraz 8 kv. Dostępne są wersje jedno- lub dwumodułowe. Wersja jednomodułowa posiada energię udaru 1750 J, natomiast dwumodułowa 3500 J. Napięcia wyjściowe to 8, 16 i 32 kv Generator udarowy SWG505 power DB Pogorszenie stanu izolacji elektrycznej można zidentyfikować za pomocą badań wysokim napięciem pomiarowym (Riso, tan delta, zawilgocenie). Uszkodzenia mechaniczne rdzenia, zmiany rezystancji uzwojeń ujawnią pomiary FRA, Rw, OLTC. Kontrola przekładni, uchybu kątowego, strat biegu jałowego oraz prądu magnesowania po instalacji transformatora, potwierdzą wysoką jakość wykonania usługi remontowej. Wszystkie pomiary kontrolowane są za pomocą centralnego komputera z zainstalowanym oprogramowaniem do generowania raportów z badań. Wiele pomiarów można wykonać bez zmiany pierwotnych podłączeń do badanego transformatora, a testy zostaną wykonane w pełni automatycznie, co znacznie ułatwia pracę i skraca realny czas wykonywania pomiarów. Możliwości dokonywania pomiarów: Rezystancja izolacji Rezystancja uzwojeń/ Test przełącznika zaczepów Pojemność i straty dielektryczne w transformatorach i przepustach Weryfikacja przekładni oraz grupy połączeń transformatorów i przekładników Pomiar prądu magnesowania i uchybu kątowego Pomiar strat biegu jałowego i strat obciążeniowych (opcjonalnie) Analiza przesunięcia odpowiedzi częstotliwościowej FRA (opcjonalnie) Ocena zawartości wilgoci w izolacji metodą FDS (opcjonalnie) Próby wytrzymałości elektrycznej napięciami 100 kv AC 50 i 70 kv DC (opcjonalnie) Testy napięcia przebicia oleju transformatorowego (opcjonalnie) Do kontroli pomiarów, zapisywania i przetwarzania tych danych, służy specjalne oprogramowanie testowe PowerDB. Jest to kompleksowe narzędzie, w którym dane pomiarowe są automatycznie transferowane do arkuszy protokołów pomiarowych. Pozwala to na sprawne tworzenie raportów z pomiarów które automatycznie są korygowane np. o współczynniki temperaturowe lub też porównywane do wzorcowych parametrów mierzonych transformatorów. Łatwo też porównać bieżące parametry do historycznych pomiarów tak aby w prosty sposób obserwować zmiany parametrów tego samego obiektu w czasie. SWG 505 znajduje zastosowanie tam, gdzie wysokie napięcia pracy czy też energia udaru nie są czynnikami decydującymi. Urządzenie to jest budżetowym rozwiązaniem do lokalizacji uszkodzeń głównie na kablach niskiego napięcia. Zakresy napięć generowanych udarów to 3,4 i 5 kv, a energia udaru wynosi 500 J. W przypadku wykorzystania tego generatora z odbiornikiem udarowym digiphone+, energia 500 J jest w zupełności wystarczająca do skutecznej lokalizacji uszkodzeń. Sprzęgacz do metody ARM M219 Sprzęgacz ze stabilizatorem łuku elektrycznego do lokalizacji wstępnej metodą ARM LSG300 Uszkodzenia wysokoomowe oraz przemijające mogą zostać z łatwością zlokalizowane przy użyciu metody ARM. Zwykle rezystancja uszkodzenia jest zbyt wysoka, aby je zlokalizować zwykłym pomiarem reflektometrycznym. Dzięki połączeniu generatora udarowego i LSG 300 możemy spowodować zapalenie się w uszkodzonym miejscu stabilnego łuku elektrycznego, który może być zlokalizowany przez reflektometr jako uszkodzenie niskoomowe. Ten kompaktowy i łatwy w użytkowaniu filtr ze stabilizacją łuku może byś stosowany w przenośnych systemach modułowych lub instalowanych na wozach pomiarowych. Sprzęgacz M219 stosowany jest do lokalizacji uszkodzeń w kablach średniego i wysokiego napięcia metodą ARM. Zabezpiecza on reflektometr przed wysokim napięciem pochodzącym z generatora udarowego, który w tej metodzie wykorzystywany jest do zainicjowania łuku elektrycznego w miejscu uszkodzenia. Symbol Zakresy napięciowe [kv] Energia pojedynczego udaru [J] Waga SWG / 4 / kg SWG / 8 / kg SWG / 4 / kg SWG / 16 / kg SWG 1750-CD 8 / 16 / kg panel sterowania zabudowa panelowa stojaki na kable pomiarowe 24 wozy pomiarowe wyposażenie wozów pomiarowych 25

14 Aktywny stabilizator łuku elektrycznego LSG3-E LSG 3-E to aktywny stabilizator łuku bazujący na metodzie okalizacji wstępnej ARM. Zawiera zintegrowane źródło WN oraz generator udarowy o napięciu 2 kv i energii udaru 640 J. Po wyzwoleniu udaru z głównego generatora i zapaleniu się łuku elektrycznego w miejscu uszkodzenia, LSG-3E generuje kolejny udar, który stabilizuje oraz wydłuża czas palenia się łuku. Dzięki temu Uszkodzenie jest doskonale widoczne na przebiegu reflektometrycznym. Wewnętrzny 2 kv generator udarowy LSG-3E może być również wykorzystany do lokalizacji uszkodzeń w kablach niskiego napięcia. Sprzęgacz do dopalania z podglądem ETF3 ETF3 został zaprojektowany do lokalizacji uszkodzeń na symetrycznych kablach sterowniczych i teletechnicznych oraz kablach nn. Po podłączeniu dopalarki i reflektometru możliwe jest szybkie znalezienie zawilgoconych i wysokoomowych uszkodzeń. Zastosowanie ETF3 jest możliwe w przypadkach, gdzie typ kabla i dopuszczalne napięcie pomiarowe uniemożliwiają zastosowanie standardowych urządzeń do dopalania i lokalizacji uszkodzeń. Procedura dopalania może być na bieżąco obserwowana na ekranie reflektometru. W momencie, gdy uszkodzenie zmienia charakter z wysokoomowego na niskoomowe można zmierzyć odległość, na której ono wystąpiło. Dzięki tej metodzie ograniczamy do minimum oddziaływanie podwyższonego napięcia na badany kabel. Konwerter uszkodzeń kabli BT500-IS-1 BT 500-IS-1 jest dopalarką małej mocy, która doskonale nadaje się do lokalizacji uszkodzeń w kablach sterowniczych i teletechnicznych. Dzięki wbudowanej funkcji generatora kluczowanego napięcia stałego umożliwia ona wraz z odbiornikiem galwanometrycznym ESG NT lokalizację doziemień metodą napięcia krokowego. System do dopalania i wykonywania prób napięciowych kabli SN BPS5000-D BPS 5000-D to dopalarka, która może być częścią systemu zamontowanego na wozie pomiarowym, lub może działać jako urządzenie autonomiczne. Elektroniczny panel sterowania gwarantuje łatwą obsługę, a po podłączeniu odpowiednich urządzeń możliwe jest wykonywanie prób napięciowych napięciem VLF CR lub DC. BPS 500-D przy dopalaniu AC zapewnia prąd dopalania do 110 A, natomiast przy DC 6 A. Dopalarka do 15 kv T 22/13 B Dopalarka ta służy głównie do dopalania wysokoomowych oraz przemijających uszkodzeń w kablach zasilających i sterowniczych w sieciach średniego napięcia. Może być też użytkowana w połączeniu z odpowiednim sprzęgłem i reflektometrem do lokalizacji wstępnej metodami ARM i DECAY. Skuteczność działania zapewnia generator prądu o wartości do 25 A oraz generator kluczowanego napięcia stałego od 0 do 5 kv, który może być użyty wraz z ESG NT do punktowej lokalizacji doziemień. Pomiar małych rezystancji Mierniki małych rezystancji, nazywane również mikroomomierzami, znajdują szereg zastosowań przemyśle i branży elektrycznej. Często używane są do badania jakości spoin, jako że wady połączeń spawanych, zaciskanych, śrubowych czy lutowanych mogą mieć poważne konsekwencje w przypadku systemów elektrycznych o kluczowym znaczeniu. Mikroomomierze służą także do badania systemów uziemień, wykrywania wzrostu temperatury spoin a także pęknięć szyn kolejowych czy elementów kadłuba i skrzydeł samolotowych. Rutynowe pomiary małych rezystancji mikroomomierzem, znane w wielu krajach jako test ciągłości Ductera, mogą ujawnić rozwijające się problemy zanim doprowadzą do poważnych w skutkach awarii. Mikroomomierz 10 A z pamięcią i funkcją transmisji wyników w czasie rzeczywistym DLRO10X Mikroomomierz DLRO10X z maksymalnym zakresem pomiaru 2 kω mierzy rezystancję na najniższych zakresach z rozdzielczością 0,1 μω. Urządzenie jest szybkie wynik pomiaru uzyskuje się w czasie krótszym niż 3 sekundy. Instrument ważący zaledwie 2,5 kg należy do najmniejszych i najlżejszych a także najbardziej technicznie zaawansowanych dziesięcioamperowych mierników małych rezystancji o uniwersalnym zastosowaniu. Miernik DLRO10X posiada tryb pomiaru rezystancji obciążeń indukcyjnych, takich jak uzwojenia transformatorów i silników. W porównaniu z podstawowym modelem DLRO10, miernik DLRO10X wyposażony jest dodatkowo w pamięć wyników, zdolność przesyłania danych pomiarowych do urządzeń zewnętrznych przez złącze RS232, funkcję nastawiania wartości granicznych rezystancji oraz możliwość wyboru ręcznej lub automatycznej zmiany zakresu. Zasilany jest łatwo wymiennym akumulatorem NiMH. Miernik DLRO10X może transmitować wyniki w czasie rzeczywistym lub zapisywać je w pamięci w celu późniejszego przesłania do komputera. Jaki jest cel pomiaru małych rezystancji? Pomiary małych rezystancji są niezbędne dla zapobiegania uszkodzeniom urządzeń elektrycznych i dla zminimalizowania strat cieplnych na złączach. Ujawniają wady ograniczające przepływ prądu i tym samym generowanie pełnej mocy przez maszyny elektryczne; mogą też wykryć wady systemów zabezpieczeń poprzez identyfikację połączeń ograniczających przepływ prądu uszkodzeniowego. Regularnie wykonywane pomiary, których wyniki porównywane są z początkową wartością wzorcową, pozwalają obserwować trend zmian, wykryć nagłe odstępstwa od wartości oczekiwanych i tym samym przewidzieć możliwość wystąpienia poważniejszej awarii. Mierniki małej rezystancji (mikroomomierze) Mikroomomierz 10 A z dwoma poziomami mocy do zastosowań w trudnych warunkach środowiskowych DLRO10HD Miernik małych rezystancji DLRO10HD dzięki solidnej obudowie oferuje większą odporność na warunki otoczenia. Obudowa z polipropylenu posiada klasę szczelności IP54 podczas pracy instrumentu z zasilaniem akumulatorowym, natomiast z zamkniętą pokrywą klasę IP65. Maksymalny zakres pomiaru wynosi 2,5 kω a na najniższym zakresie miernik mierzy rezystancję z rozdzielczością 0,1 μω. Cechą wyróżniającą ten model miernika jest możliwość pomiarów z wysoką lub niską mocą, co jest szczególnie użyteczne w testach diagnostycznych, gdzie konieczne jest uniknięcie przegrzania badanego elementu.. Mikroomomierz 10 A DLRO10 Podstawowy model tej rodziny mierników z maksymalnym zakresem pomiaru 2 kω mierzy rezystancję na najniższych zakresach z rozdzielczością 0,1 μω. Urządzenie jest szybkie wynik pomiaru uzyskuje się w czasie krótszym niż 3 sekundy. Instrument ważący zaledwie 2,5 kg należy do najmniejszych, najlżejszych i najprostszych w obsłudze dziesięcioamperowych mikroomomierzy dostępnych na rynku. Zasilany jest łatwo wymiennym akumulatorem NiMH. Miernik DLRO10 posiada jasny 4½ cyfrowy wyświetlacz LED ułatwiający odczyt w każdych warunkach oświetlenia. Symbol Napięcie Maksymalny prąd Waga BT 500-IS-1 2 kv 1 A 19 kg T 22/13 B 15 kv 25 A 57 kg BPS 5000-D 15 kv 110 A 108 kg DLRO10HD DLRO10X DLRO10 BT51 Prąd pomiarowy znamionowy do 10 A do 10 A do 10 A do 2 A Liczba zakresów z ograniczeniem mocy do 0,25W Liczba zakresów z wyższą mocą 2 2 Wyświetlacz LCD podświetlany LCD podświetlany LED 4 1 /2 cyfr LED 3 1 /2 cyfr Pamięć wyników i przesyłanie danych do komputera n Zasilacz/ładowarka (zewnętrzny) n n Zasilanie sieciowe n opcja opcja Zasilanie akumulatorowe n n n n Masa 6.7 kg 2.6 kg 2.6 kg 4.5 kg 26 wyposażenie wozów pomiarowych pomiary małych rezystancji 27

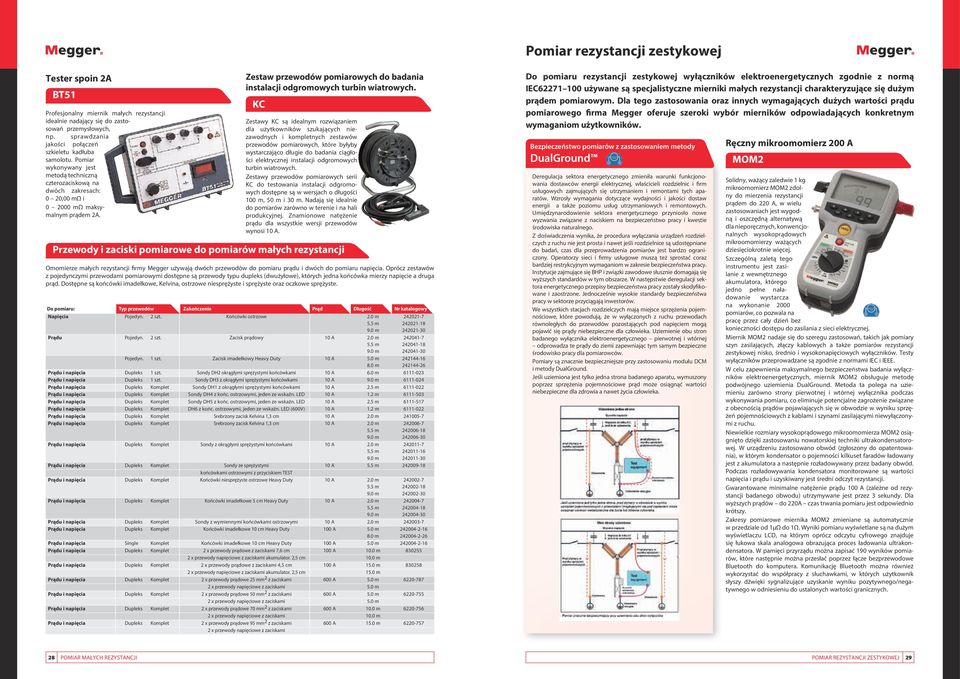

15 Pomiar rezystancji zestykowej Tester spoin 2A BT51 Profesjonalny miernik małych rezystancji idealnie nadający się do zastosowań przemysłowych, np. sprawdzania jakości połączeń szkieletu kadłuba samolotu. Pomiar wykonywany jest metodą techniczną czterozaciskową na dwóch zakresach: 0 20,00 mω i mω maksymalnym prądem 2A. Zestaw przewodów pomiarowych do badania instalacji odgromowych turbin wiatrowych. KC Zestawy KC są idealnym rozwiązaniem dla użytkowników szukających niezawodnych i kompletnych zestawów przewodów pomiarowych, które byłyby wystarczająco długie do badania ciągłości elektrycznej instalacji odgromowych turbin wiatrowych. Zestawy przewodów pomiarowych serii KC do testowania instalacji odgromowych dostępne są w wersjach o długości 100 m, 50 m i 30 m. Nadają się idealnie do pomiarów zarówno w terenie i na hali produkcyjnej. Znamionowe natężenie prądu dla wszystkie wersji przewodów wynosi 10 A. Przewody i zaciski pomiarowe do pomiarów małych rezystancji Omomierze małych rezystancji firmy Megger używają dwóch przewodów do pomiaru prądu i dwóch do pomiaru napięcia. Oprócz zestawów z pojedynczymi przewodami pomiarowymi dostępne są przewody typu dupleks (dwużyłowe), których jedna końcówka mierzy napięcie a druga prąd. Dostępne są końcówki imadełkowe, Kelvina, ostrzowe niesprężyste i sprężyste oraz oczkowe sprężyste. Do pomiaru: Typ przewodów Zakończenie Prąd Długość Nr katalogowy Napięcia pojedyn. 2 szt. Końcówki ostrzowe 2.0 m m m Prądu Pojedyn. 2 szt. Zacisk prądowy 10 A 2.0 m m m Pojedyn. 1 szt. Zacisk imadełkowy Heavy Duty 10 A 5.0 m m Prądu i napięcia Dupleks 1 szt. Sondy DH2 okrągłymi sprężystymi końcówkami 10 A 6.0 m Prądu i napięcia Dupleks 1 szt. Sondy DH3 z okrągłymi sprężystymi końcówkami 10 A 9.0 m Prądu i napięcia Dupleks Komplet Sondy DH1 z okrągłymi sprężystymi końcówkami 10 A 2.5 m Prądu i napięcia Dupleks Komplet Sondy DH4 z końc. ostrzowymi, jeden ze wskaźn. LED 10 A 1.2 m Prądu i napięcia Dupleks Komplet Sondy DH5 z końc. ostrzowymi, jeden ze wskaźn. LED 10 A 2.5 m Prądu i napięcia Dupleks Komplet DH6 z końc. ostrzowymi, jeden ze wskaźn. LED (600V) 10 A 1.2 m Prądu i napięcia Dupleks Komplet Srebrzony zacisk Kelvina 1,3 cm 10 A 2.0 m Prądu i napięcia Dupleks Komplet Srebrzony zacisk Kelvina 1,3 cm 10 A 2.0 m m m Prądu i napięcia Dupleks Komplet Sondy z okrągłymi sprężystymi końcówkami 10 A 2.0 m m m Prądu i napięcia Dupleks Komplet Sondy ze sprężystymi 10 A 5.5 m końcówkami ostrzowymi z przyciskiem TEST Prądu i napięcia Dupleks Komplet Końcówki niesprężyste ostrzowe Heavy Duty 10 A 2.0 m m m Prądu i napięcia Dupleks Komplet Końcówki imadełkowe 5 cm Heavy Duty 10 A 2.0 m m m Prądu i napięcia Dupleks Komplet Sondy z wymiennymi końcówkami ostrzowymi 10 A 2.0 m Prądu i napięcia Dupleks Komplet Końcówki imadełkowe 10 cm Heavy Duty 100 A 5.0 m m Prądu i napięcia Single Komplet Końcówki imadełkowe 10 cm Heavy Duty 100 A 5.0 m Prądu i napięcia Dupleks Komplet 2 x przewody prądowe z zaciskami 7,6 cm 100 A 10.0 m x przewody napięciowe z zaciskami akumulator. 2,5 cm 10.0 m Prądu i napięcia Dupleks Komplet 2 x przewody prądowe z zaciskami 4,5 cm 100 A 15.0 m x przewody napięciowe z zaciskami akumulator. 2,5 cm 15.0 m Prądu i napięcia Dupleks Komplet 2 x przewody prądowe 25 mm 2 z zaciskami 600 A 5.0 m x przewody napięciowe z zaciskami 5.0 m Prądu i napięcia Dupleks Komplet 2 x przewody prądowe 50 mm 2 z zaciskami 600 A 5.0 m x przewody napięciowe z zaciskami 5.0 m Prądu i napięcia Dupleks Komplet 2 x przewody prądowe 70 mm 2 z zaciskami 600 A 10.0 m x przewody napięciowe z zaciskami 10.0 m Prądu i napięcia Dupleks Komplet 2 x przewody prądowe 95 mm 2 z zaciskami 600 A 15.0 m x przewody napięciowe z zaciskami Do pomiaru rezystancji zestykowej wyłączników elektroenergetycznych zgodnie z normą IEC używane są specjalistyczne mierniki małych rezystancji charakteryzujące się dużym prądem pomiarowym. Dla tego zastosowania oraz innych wymagających dużych wartości prądu pomiarowego firma Megger oferuje szeroki wybór mierników odpowiadających konkretnym wymaganiom użytkowników. Bezpieczeństwo pomiarów z zastosowaniem metody DualGround Deregulacja sektora energetycznego zmieniła warunki funkcjonowania dostawców energii elektrycznej, właścicieli rozdzielnic i firm usługowych zajmujących się utrzymaniem i remontami tych aparatów. Wzrosły wymagania dotyczące wydajności i jakości dostaw energii a także poziomu usług utrzymaniowych i remontowych. Umiędzynarodowienie sektora energetycznego przyniosło nowe wyzwania związane z naciskiem na bezpieczeństwo pracy i kwestie środowiska naturalnego. Z doświadczenia wynika, że procedura wyłączania urządzeń rozdzielczych z ruchu nie jest prosta i nawet jeśli rozdzielnice są udostępniane do badań, czas dla przeprowadzenia pomiarów jest bardzo ograniczony. Operatorzy sieci i firmy usługowe muszą też sprostać coraz bardziej restrykcyjnym wymaganiom w zakresie bezpieczeństwa pracy. Instytucje zajmujące się BHP i związki zawodowe słusznie domagają się wyższych standardów w tym obszarze. W następstwie deregulacji sektora energetycznego przepisy bezpieczeństwa pracy zostały skodyfikowane i zaostrzone. Jednocześnie wysokie standardy bezpieczeństwa pracy w sektorze przyciągają inwestorów. We wszystkich stacjach rozdzielczych mają miejsce sprzężenia pojemnościowe, które powodują, że w wyłączonych z ruchu przewodach równoległych do przewodów pozostających pod napięciem mogą pojawić się prądy niebezpieczne dla człowieka. Uziemienie obu stron badanego wyłącznika elektroenergetycznego pierwotnej i wtórnej odprowadza te prądy do ziemi zapewniając tym samym bezpieczne środowisko pracy dla pomiarowców. Pomiary są znacznie bezpieczniejsze przy zastosowaniu modułu DCM i metody DualGround. Jeśli uziemiona jest tylko jedna strona badanego aparatu, wymuszony poprzez sprzężenia pojemnościowe prąd może osiągnąć wartości niebezpieczne dla zdrowia a nawet życia człowieka. Ręczny mikroomomierz 200 A MOM2 Solidny, ważący zaledwie 1 kg mikroomomierz MOM2 zdolny do mierzenia rezystancji prądem do 220 A, w wielu zastosowaniach jest wygodną i oszczędną alternatywą dla nieporęcznych, konwencjonalnych wysokoprądowych mikroomomierzy ważących dziesięciokrotnie więcej. Szczególną zaletą tego instrumentu jest zasilanie z wewnętrznego akumulatora, którego jedno pełne naładowanie wystarcza na wykonanie 2000 pomiarów, co pozwala na pracę przez cały dzień bez konieczności dostępu do zasilania z sieci elektrycznej. Miernik MOM2 nadaje się do szeregu zastosowań, takich jak pomiary szyn zasilających, złączy kablowych a także pomiarów rezystancji zestykowej nisko, średnio i wysokonapięciowych wyłączników. Testy wyłączników przeprowadzane są zgodnie z normami IEC i IEEE. W celu zapewnienia maksymalnego bezpieczeństwa badania wyłączników elektroenergetycznych, miernik MOM2 obsługuje metodę podwójnego uziemienia DualGround. Metoda ta polega na uziemieniu zarówno strony pierwotnej i wtórnej wyłącznika podczas wykonywania pomiaru, co eliminuje potencjalne zagrożenie związane z obecnością prądów pojawiających się w obwodzie w wyniku sprzężeń pojemnościowych z kablami i szynami zasilającymi niewyłączonymi z ruchu. Niewielkie rozmiary wysokoprądowego mikroomomierza MOM2 osiągnięto dzięki zastosowaniu nowatorskiej techniki ultrakondensatorowej. W urządzeniu zastosowano obwód (zgłoszony do opatentowania), w którym kondensator o pojemności kilkuset faradów ładowany jest z akumulatora a następnie rozładowywany przez badany obwód. Podczas rozładowywania kondensatora monitorowane są wartości napięcia i prądu i uzyskiwany jest średni odczyt rezystancji. Gwarantowane minimalne natężenie prądu 100 A (zależne od rezystancji badanego obwodu) utrzymywane jest przez 3 sekundy. Dla wyższych prądów do 220A czas trwania pomiaru jest odpowiednio krótszy. Zakresy pomiarowe miernika MOM2 zmieniane są automatycznie w przedziale od 1μΩ do 1Ω. Wyniki pomiaru wyświetlane są na dużym wyświetlaczu LCD, na którym oprócz odczytu cyfrowego znajduje się łukowa skala analogowa obrazująca proces ładowania ultrakondensatora. W pamięci przyrządu można zapisać 190 wyników pomiarów, które następnie można przesłać poprzez łącze bezprzewodowe Bluetooth do komputera. Komunikację Bluetooth można również wykorzystać do współpracy z słuchawkami, w których użytkownik słyszy dźwięki sygnalizujące uzyskanie wyniku pozytywnego/negatywnego w odniesieniu do ustalonych wartości granicznych. 28 Pomiar małych rezystancji Pomiar rezystancji zestykowej 29

16 Mikroomomierze 600 A i 200 A DLRO600 i DLRO200 Przenośne mierniki przeznaczone do terenowych pomiarów małych rezystancji z wysoką rozdzielczością 0,1μΩ. Prąd pomiarowy regulowany jest w zakresie od 10 A do 600 A albo 10 A do 200 A z krokiem 1A, co pozwala wykonać wszystkie wymagane pomiary jednym instrumentem. Miernik można zastosować do pomiaru rezystancji zestykowej niedużych wyłączników elektroenergetycznych według normy IEC , rezystancji styków przełączników, rezystancji szyn zasilających, złączy i muf kablowych, bezpieczników i spoin szyn kolejowych. Pełna klawiatura ułatwia wprowadzanie opisów i zapis wyników pomiarów w pamięci. Wszystkie informacje potrzebne do przeprowadzenia pomiaru i wyniki pomiarów prezentowane są na dużym wyświetlaczu ciekłokrystalicznym. Mikroomomierze 600 A i 200 A MOM600 i MOM200 Oba modele mierników mierzą rezystancję na zakresie 0 2mΩ z rozdzielczością 0,1μΩ. Użytkownik ma do wyboru model o maksymalnym prądzie pomiarowym 600A albo 200A. Miernik 200A waży niespełna 14 kg. Miernik DLRO600 mierzy rezystancje o wartościach od 0,1μΩ do 1Ω prądem od 10A do 600A. Maksymalna wartość prądu pomiarowego zależy od rezystancji badanego obiektu i napięcia zasilania. Idealny do pomiaru rezystancji szyn zasilających. Mierniki rezystancji zestykowej wyłączników Miernik małych rezystancji 600 A MOM690A Mikroomomierz MOM690A charakteryzuje się prądem pomiarowym od 0 do 600 A i rozdzielczością 1 μω na zakresie do 200 mω. Miernik można zaprogramować tak, by wykonywał pojedyncze pomiary lub serię pomiarów z zapisem wyników w pamięci. Urządzenie posiada wyjście prądu przemiennego do szybkiego rozmagnesowywania rdzenia przekładnika prądowego. Mikroomomierze 600 A i 200 A z funkcją bezpieczeństwa DualGround MJÖLNER600 i MJÖLNER200 Mierniki małych rezystancji Mjölner oferują zwiększony poziom bezpieczeństwa w pomiarach wyłączników elektroenergetycznych dzięki możliwości pracy przy uziemieniu obu stron pierwotnej i wtórnej wyłącznika. Pomiarowy prąd stały bez tętnień można regulować w zakresie od 5A do 600A (albo od 5A do 200A w modelu o niższym prądzie), przy czym maksymalna wartość prądu w reżimie ciągłym wynosi odpowiednio 300A albo 100A. Zakres pomiaru obejmuje przedział wartości od 0 do 1Ω a najlepsza rozdzielczość wynosi 1 μω. Mierniki Mjölner wyposażone są w port USB do przesyłania danych oraz gniazdo do podłączenia opcjonalnego modułu zdalnego sterowania, którego zastosowanie jeszcze bardziej zwiększa bezpieczeństwo pracy. Parametr DLR0600 DLRO200 MOM690A MOM600A MOM200A MJÖLNER600 MJÖLNER200 MOM2 Prąd pomiarowy 10 A-600 A 10 A-200 A A A A 5 A-200 A 5 A-200 A 220 A-50 A Krok regulacji prądu 1 A 1 A 1 A 1 A Maks. czas pomiaru >60 sek. >10 min 10 sek. 15 sek. 20 sek. 15 sek. 2 min 3 sek. dla maks. dozwolonego (rozład. kondensatora) Zakres pomiaru 0.1 µω- 0.1 µω mω mω 200 mω 1999 µω mω mω mω 1000 mω Najlepsza rozdzielczość 0.1 µω 0.1 µω 1.0 µω 1.0 µω 1.0 µω 0.1 µω 0.1 µω 1.0 µω Prąd pomiarowy bez tętnień n n Funkcja DualGround n n n Zdalne sterowanie n n Wbudowana drukarka n n Pamięć wyników n n n Przesyłanie danych do PC n n n n n n Zasilanie Z sieci elektrycznej n n n n n n n n Z wewn. akumulatora n n n n n n n n Masa 14.5 kg 14.5 kg 23.7 kg 24.7 kg 14.6 kg 13.8 kg 13.8 kg 1.0 kg Pomiary diagnostyczne wyłączników elektroenergetycznych Wyłączniki są aparatami elektromechanicznymi, skąd wynika konieczność badania zarówno parametrów elektrycznych jak też mechanicznych tych aparatów. Norma IEC zaleca, by oprócz czasów otwierania i zamykania styków, rezystancji zestykowej oraz jednoczesności działania zestyków i synchronizacji międzyfazowej badane były także prędkości styków oraz charakterystyka ruchu styków ruchomych podczas otwierania i zamykania wyłącznika z uwzględnieniem trajektorii ruchu i skoku styku ruchomego. Prawidłowe działanie wyłączników jest warunkiem koniecznym dla zachowania integralności i niezawodności systemów zabezpieczeń. Firma Megger oferuje szeroki wybór urządzeń analitycznych do całościowego badania wyłączników. Analizator wyłączników z systemem bezpieczeństwa DualGround TM1800 Analizator TM1800 ma budowę modułową pozwalającą na konfigurację sprzętową urządzenia według potrzeb użytkownika. Analizator może obsłużyć kanałów czasowych. Pomiar parametrów czasowych styków głównych i pomocniczych odbywa się z częstotliwością próbkowania 40 khz, dzięki czemu urządzenie doskonale nadaje się do badania wyłączników wieloprzerwowych a także analizy wibracji mechanizmu wyłącznika do częstotliwości 15 khz. TM1800 mierzy także charakterystykę prądu cewki i rezystancję dynamiczną podczas otwierania styków. Analizator TM1800 jest urządzeniem jednoelementowym, całkowicie samodzielnym i jednocześnie wytrzymałym na trudne warunki pomiarów w stacjach transformatorowo rozdzielczych. Analizator wyłączników EGIL Miernik EGIL, skonstruowany w oparciu o doświadczenia uzyskane w projektowaniu większych urządzeń analitycznych firmy Megger, przeznaczony jest do badania wyłączników jednoprzerwowych na fazę. Dzięki niewielkim wymiarom i prostej obsłudze urządzenie może stanowić atrakcyjną ofertę dla mniejszych elektrowni i wydziałów remontowych. Obecnie produkowane instrumenty współpracują z modułem SDRM do pomiaru rezystancji dynamicznej zestyków. Moduł pomiaru rezystancji statycznej i dynamicznej SDRM Moduł SDRM, używany z analizatorami TM1800, TM1700 lub EGIL, mierzy rezystancję zestykową w czasie otwierania styków. Może być zastosowany do oceny stanu styków a także oszacowania długości styków opalnych w wyłącznikach z SF6. Analizator wyłączników z systemem bezpieczeństwa DualGround TM1700 series Oferowane są cztery modele rodziny analizatorów TM1700, począwszy od urządzenia sterowanego wyłącznie z komputera PC do w pełni samodzielnego instrumentu. Niezależnie od tego wszystkie modele mogą być sterowane z komputera za pośrednictwem oprogramowania zarządzającego i analitycznego CABA Win. Solidna konstrukcja urządzenia, ze szczególnym naciskiem na wytrzymałość gniazd pomiarowych instrumentu, pozwala na pracę w trudnym środowisku przemysłowym i stacjach transformatorowo rozdzielczych wysokich napięć. Galwanicznie odseparowane wejścia i wyjścia umożliwiają przeprowadzenie wszystkich wymaganych pomiarów sekwencyjnie bez konieczności zestawiania układów pomiarowych dla każdego pojedynczego testu. W module pomiaru czasu zastosowano opatentowany algorytm aktywnego tłumienia zakłóceń zapewniający precyzję pomiaru czasów otwierania i zamykania zestyków głównych i zestyków pomocniczych (włączających rezystor bocznikujący PIR), nawet w przypadku występowania dużych prądów zakłóceniowych pojawiających się w wyniku sprzężeń pojemnościowych. Aby wykonać pomiar nie trzeba nastawiać parametrów pomiaru, wystarczy przekręcić przełącznik uruchamiający test. W rozbudowanym menu pomocy prezentowane są schematy połączeń obwodów pomiarowych. Oprogramowanie analityczne do badania wyłączników CABA Win W badaniu wyłączników ważna jest możliwość porównania wyników pomiarów bieżących z historycznymi. Oprogramowanie CABA Win umożliwia dokonanie takich porównań poprzez zapewnienie, że pomiary konkretnego wyłącznika przeprowadzane są dokładnie w taki sam sposób i w takich samych warunkach jak pomiary wcześniejsze. Tylko wtedy porównanie wyników może ujawnić odchylenia i zmiany w funkcjonowaniu wyłącznika i stanowić podstawę decyzji wyłączenia aparatu z ruchu w celu bardziej szczegółowych badań. 30 Pomiar rezystancji zestykowej Pomiary diagnostyczne wyłączników elektroenergetycznych 31

17 Podobciążeniowy analizator stanu zabezpieczeń PCA2 Analizator PCA2, opracowany we współpracy ze znanym europejskim dostawcą energii elektrycznej, jest kompletnym systemem przeznaczonym do rejestrowania i oceny działania systemów zabezpieczeń w stacjach rozdzielczych. Urządzenie bada jednocześnie działanie kilku elementów systemu zabezpieczenia automatykę, wyłącznik i baterię akumulatorów. Sterowane programowo źródło prądowe wymusza w obwodzie przekaźnika zabezpieczeniowego prąd o precyzyjnie dobranej wartości. Ponieważ system zabezpieczenia pozostaje w tym czasie w normalnym ruchu, możliwe jest zarejestrowanie i analiza pierwszego zadziałania zarówno automatyki zabezpieczenia (przekaźnika) i wyłącznika. Przeprowadzenie takiego testu w systemie zabezpieczeń, który pozostawał w bezczynności przez dłuższy okres czasu dostarcza cennych informacji o tym, jak system zachowałby się w przypadku rzeczywistej awarii. Oprócz czasów działania urządzenie rejestruje i analizuje napięcie baterii akumulatorów oraz profil prądu cewki wyłącznika dostarczając daakcesoriah parametrach wyłącznika i stanie technicznym całego systemu zabezpieczeń. Akcesoria Przetworniki liniowe ruchu Dostępnych jest kilka rodzajów przetworników liniowych do badania parametrów kinematycznych mechanizmów wyłączników. Przetworniki rotacyjne ruchu Przetworniki rotacyjne dostępne są w wersjach analogowych i cyfrowych. Zestaw montażowy przetwornika rotacyjnego Badania eksploatacyjne wyłączników elektroenergetycznych przeprowadzone przez ekspertów stowarzyszenia CIGRE wykazały, że najczęstszą przyczyną awarii wyłączników wysokiego napięcia są uszkodzenia mechaniczne. Pomiar wibracji dostarcza cennych informacji o procesach zachodzących w mechanizmie wyłącznika. Ta metoda badania pozwala odróżnić prawidłowe funkcjonowanie mechanizmu od wadliwego. Jeśli działanie wyłącznika jest prawidłowe, świadczy to o dobrym stanie technicznym jego napędu i mechanizmu. Nieprawidłowe działanie wskazuje, że w mechanizm funkcjonuje w sposób odbiegający od oczekiwanego i wyłącznik wymaga remontu lub bardziej szczegółowych badań. Interpretację pomiarów wibracji ułatwia oprogramowania CABA Win Vibration oparte na algorytmach rozpoznawania głosu adaptowanych do analizy sygnałów dźwiękowych generowanych przez wibracje wyłącznika. Wynik analizy podawany jest kodem kolorowym: zielonym, czerwonym albo żółtym. Kolory zielony i czerwony przekazują prosty komunikat o prawidłowości lub nieprawidłowości funkcjonowania mechanizmu, żółty informuje o potrzebie dalszej analizy danych. Podobnie jak w pomiarach rezystancji dynamicznej styków, doświadczony użytkownik na podstawie analizy wibracji może wyciągnąć wnioski dotyczące szczegółowych aspektów funkcjonowania mechanizmu wyłącznika. Użytkownik posiadający głęboką wiedzę o działaniu mechanizmów wyłączników elektroenergetycznych potrafi niemal intuicyjnie zinterpretować opóźnienia czasowe i krzywe odchyleń prezentowane w oprogramowaniu CABA Win Vibration. Tester rozłączników próżniowych VIDAR Tester VIDAR umożliwia szybkie przetestowanie rozłącznika próżniowego na podstawie znanej zależności między napięciem przeskoku i zadziałaniem rozłącznika. Napięcie o odpowiedniej wartości jest przykładane do rozłącznika i wynik jest uzyskiwany natychmiast. Tester pierwszego zadziałania B10E Zasilacz B10E używany jest do dostarczenia regulowanego napięcia stałego do cewki wyłącznika. Urządzenie pozwala przetestować działanie wyłącznika przy różnych poziomach napięcia. Ponieważ dostarczane napięcie jest niezależne od obciążenia i pozbawione tętnień, zasilacz B10E jest idealnym urządzeniem do pomiaru minimalnego napięcia zadziałania wyłącznika. Zestaw do pomiarów wibracji Zestaw przeznaczony do współpracy z analizatorem wyłączników składa się z modułu sterowniczego, oprogramowania SCA606 rozszerzającego funkcjonalność aplikacji analitycznej CABA Win i kompletu akcesoriów dla jednego kanału pomiarowego, zawierającego przetwornik (akcelerometr) i kable połączeniowe. Zestaw SSR Zestaw do badania przekaźników synchronicznego załączania, przeznaczony do współpracy z analizatorem TM1800. Zawiera oprogramowanie, przewody pomiarowe i akcesoria dodatkowe. Przetwornik prądowy Transformator cęgowy 100A ac/dc do pomiarów pierwszego wyłączenia. Czujnik temperaturowy Przeznaczony do pomiaru temperatury otoczenia, która jest automatycznie zapisywana w pamięci analizatora wyłączników wraz z wynikami pomiarów. Badanie mechanizmu wyłącznika metodą pomiaru wibracji Badanie zabezpieczeń poprzez wymuszanie prądu po stronie pierwotnej Badanie zabezpieczeń drogą wymuszania prądu w obwodzie pierwotnym przekładnika prądowego wymaga wyłączenia z ruchu całego systemu, stąd jest to metoda stosowana zazwyczaj do badań odbiorczych. Zaletą tej metody jest jednak możliwość przetestowania kompletnego systemu przekładnika prądowego, przewodów, złączy, zespołu automatyki zabezpieczeń i wyłącznika. Zestaw pomiarowy do badania zabezpieczeń metodą wymuszania prądu po stronie pierwotnej INGVAR Dwuelementowy przenośny system pomiarowy z zadajnikiem prądowym 5000 A, przeznaczony do badania automatyki zabezpieczeń i wyłącznika poprzez wymuszenie prądu po stronie pierwotnej przekładnika prądowego. Nowatorska funkcja I/30 pozwala na wstępne nastawienie wartości prądu z zastosowaniem niskiego natężenie prądu w celu ochrony badanego obiektu przed przeciążeniem termicznym. System pomiarowy INGVAR doskonale nadaje się do badań odbiorczych systemów zabezpieczeń, badania wyłączników kompaktowych niskiego napięcia i wielu innych zastosowań wysokoprądowych. Zestaw pomiarowy do badania zabezpieczeń metodą wymuszania prądu po stronie pierwotnej ODEN AT System pomiarowy ODEN AT składa się z modułu sterowniczego i jednego, dwóch lub trzech zadajników prądowych zdolnych dostarczyć prąd o wartości 13 ka przez jedną sekundę albo 3800 A w reżimie ciągłym. Dostępne są trzy wersje zadajników prądowych: S, X i H. Moduły S i X są identyczne poza dodatkowym wyjściem napięciowym 30/60V zastosowanym w module X. Moduł H ma wyższą znamionową wartość prądu. Możliwość zastosowania modułów prądowych w różnych kombinacjach zwiększa elastyczność systemu pomiarowego. Wszystkie elementy zestawu są przenośne a montaż systemu pomiarowego jest prosty i szybki. Moduł sterowniczy wyposażony jest w wiele zaawansowanych funkcji z możliwością odczytu wartości przekładni, napięcia, prądu i parametrów czasowych. Dostępny jest także drugi kanał pomiarowy do pomiaru napięcia i prądu. Obliczane i wyświetlane są parametry takie jak przekładnia zwojowa przekładnika prądowego, impedancja, rezystancja, moc, współczynnik mocy (cos φ) i kąt fazowy. Prąd i napięcie mogą być prezentowane w procentach wartości znamionowej. Szybka funkcja HOLD pozwala zamrozić na cyfrowym wyświetlaczu odczyt szybkozmiennych parametrów. Wymuszanie prądu jest zatrzymywane sygnałem odbieranym z automatyki zabezpieczenia napięciowym lub zamknięciem/otwarciem styków wyjścia przekaźnikowego zabezpieczenia. Zestaw pomiarowy do badania zabezpieczeń metodą wymuszania prądu po stronie pierwotnej PCITS2000/2 Zestaw PCITS2000/2 umożliwia jednoczesne testowanie przekaźników zabezpieczeniowych i przekładników prądowych. Wbudowany licznik czasu rejestruje czasy wzbudzenia i odpadu przekaźnika. System jest sterowany za pośrednictwem modułu sterowniczego, który jest osobnym przenośnym urządzeniem podłączonym kablowo do zestawu pomiarowego, co pozwala użytkownikowi kontrolować pomiar obserwując z bliska działanie zabezpieczenia przekaźnikowego. Maksymalny prąd wyjściowy zadajnika wynosi 2000A AC. Poprzez zmianę zakresu można uzyskać prąd równy połowie wartości znamionowej przy dwukrotnej wartości napięcia wyjściowego. Urządzenie posiada również wyjście napięciowe 250V 2A AC (albo 125 V 2A) do badania cewek przekaźników wzbudzanych napięciem lub badania charakterystyk magnesowania przekładników prądowych. Wszystkie wyjścia są płynnie regulowane. Reżim pracy mierzony stosunkiem czasu załączenia do czasu wyłączenia prądu jest zależny od wartości prądu i napięcia, przy czym praca w cyklu ciągłym jest możliwa dla wartości prądu pomiarowego równej 40% maksymalnej wartości znamionowej. Zestaw pomiarowy posiada solidną i jednocześnie lekką konstrukcję i może być obsługiwany przez jednego pracownika. Zadajniki prądowe CSU600A i CSU600AT Źródła prądowe CSU600A i CSU600AT znajdują zastosowanie w dwóch obszarach. Pierwszym z nich jest badanie przekaźników zabezpieczeniowych poprzez wymuszenie prądu w obwodzie pierwotnym przekładnika prądowego. Drugim obszarem zastosowań jest badanie wyłączników niskonapięciowych i zabezpieczeń nadmiarowo prądowych. Oba modele zadajników mogą dostarczyć prąd o wartości 600A. Model CSU600A wymaga użycia zewnętrznego licznika czasu i amperomierza, natomiast CSU600AT wyposażony jest we własny czasomierz a także analogowy amperomierz pozwalający zgrubnie nastawić natężenie prądu skracając tym samym czas potrzebny na zestawienie obwodu pomiarowego. 32 Pomiary diagnostyczne wyłączników elektroenergetycznych Badanie zabezpieczeń poprzez wymuszanie prądu po stronie pierwotnej 33

18 Zadajnik prądowy do badania wyłączników i przekaźników nadmiarowo prądowych MS2A Zadajnik prądowy Megger MS-2A jest urządzeniem pomiarowym przeznaczonym do badania charakterystyki czasowo-prądowej przeciążeniowych wyłączników i przekaźników silnikowych elektromagnetycznych, termicznych i elektronicznych, a także kompaktowych wyłączników instalacyjnych nadmiarowo-prądowych o prądzie znamionowym do 125 A. Do badania wyzwalaczy przeciążeniowych regulowane źródło prądowe urządzenia może dostarczyć prąd o trzykrotnej wartości znamionowej wyłącznika. Wyższe wartości prądu (do 750 A) dostępne są krótkotrwale do badania elementów bezzwłocznych (zwarciowych). Zestaw wysokoprądowych przewodów pomiarowych do współpracy z zestawem pomiarowym ODEN Długość Impedancja (Kable z żyłami skręcanymi) Przekrój przewodu: 240 mm 2 (2 x 120) 2 x 0.5 m 0.21 mω GA x 1 m 0.32 mω GA x 1.5 m 0.42 mω GA x 2 m 0.53 mω GA Przekrój przewodu: 360 mm 2 (3x120) 2 x 0.5 m 0.18 mω GA x 1 m 0.25 mω GA x 1.5 m 0.32 mω GA x 2 m 0.39 mω GA Przekrój przewodu: 480 mm 2 (4x120) 2 x 0.5 m 0.16 mω GA x 1 m 0.21 mω GA x 1.5 m 0.27 mω GA x 2 m 0.32 mω GA Przekrój przewodu: 720 mm 2 (6x120) 2 x 0.5 m 0.14 mω GA x 1 m 0.18 mω GA x 1.5 m 0.21 mω GA x 2 m 0.25 mω GA Komplet przewodów 2 x 5 m, 120 mm 2 Przekrój przewodu: 120 mm 2 Masa: 15.2 kg Impedancja: 2.2 mω GA Komplet przewodów 2 x 5 m, 25 mm 2 Przekrój przewodu: 25 mm 2 Do wyjścia 30/60 V źródła prądowego X Masa: 4 kg GA Sonda wysokoprądowa HCP2000 Sonda przeznaczona jest do badania automatycznych wyłączników instalacyjnych i kompaktowych wyłączników niskiego napięcia o znamionowym prądzie pobudzenia od 16A do 1500A. Przełącznik uzwojeń wtórnych przekładnika prądowego Przeznaczony do współpracy z zestawem pomiarowym ODEN AT ułatwia badanie przekładników prądowych. Końcówki uzwojeń wtórnych przekładnika prądowego podłączane są do gniazd wejściowych przełącznika, z kolei wyjścia przełącznika łączone są do wejść amperomierza 2 zestawu ODEN AT. Przełącznik obsługuje maksymalnie 5 uzwojeń wtórnych przekładnika. Zwora wysokoprądowa Przeznaczona do szeregowego łączenia modułów prądowych zestawu ODEN. Licznik czasu TM200 Precyzyjny czasomierz przeznaczony do współpracy z zestawem pomiarowym ODEN AT oraz zadajnikiem prądowym CSU600A. Miernik kąta fazowego Seria PAM400 Mierniki serii PAM mierzą i wyświetlają wartość przesunięcia fazowego między dwoma przebiegami prądowymi, dwoma przebiegami napięciowymi albo między prądem i napięciem. Badania przekaźników zabezpieczeniowych W systemach dystrybucji energii elektrycznej stosuje się coraz bardziej złożoną automatykę zabezpieczeń, której diagnostyka wymaga wyrafinowanego sprzętu pomiarowego. Od lat siedemdziesiątych dwudziestego wieku liderem w klasie instrumentów pomiarowych przeznaczonych do badania automatyki zabezpieczeniowej jest seria testerów Sverker, które cechują się niewielkimi rozmiarami i ciężarem a także prostotą obsługi. Przez lata rozwoju mierników Sverker dodano szereg nowych funkcji pozwalających mierzyć różne wielkości pomiarowe obsługiwane w rozbudowanych zabezpieczeniach elektroenergetycznych. Najnowszy miernik tej rodziny instrumentów Sverker 780 posiada funkcje regulacji częstotliwości i kąta fazowego w szerokim zakresie wartości. Rozwój techniki poszerza granice możliwości, czego przykładem jest tester przekaźników SMRT1 wprowadzający rewolucyjne rozwiązania w dziedzinie automatycznych pomiarów przekaźników, umożliwiające badanie złożonych zabezpieczeń elektroenergetycznych przy zachowaniu niewielkich rozmiarów i wyjątkowo niskiej masy instrumentu. System do testowania przekaźników SVERKER900 System testowania przekaźników i urządzeń stacyjnych SVERKER 900 jest zestawem narzędziowym zaprojektowanym z myślą o możliwości przeprowadzania testów 3-fazowych na dystrybucyjnych stacjach elektroenergetycznych, stacjach odbioru energii ze źródeł odnawialnych i stacjach przemysłowych. Urządzenia zawiera trzy źródła prądowe i cztery napięciowe które są w pełni konfigurowalne przez użytkownika i mogą być łączone aby osiągnąć maksymalnie 105A i 900 V AC. Interfejs obsługi zainstalowano na czytelnym panelu LCD na froncie urządzenia. Miernik pozwala przeprowadzać wszelkiego rodzaju testy pierwotne i wtórne, wyznaczać charakterystyki wzbudzenia przekładników prądowych oraz określać przekładnię. Dodatkowo pozwala na określenie polaryzacji (kierunkowości) oraz pomiar impedancji przekaźników. Automatyczny jednofazowy tester przekaźników zabezpieczeniowych SMRT1 Ważący tylko 3,2 kg tester SMRT1 posiada niezwykłe możliwości pomiarowe. Urządzenie wyposażone jest w jedno źródło prądowe i jedno napięciowe, zdolne dostarczyć prąd 60 A z mocą 400 VA i napięcie 300 V. Wyjście napięciowe może być użyte jako drugie źródło prądowe o wydajności 15 A z mocą 150 VA. Jeśli do badania zabezpieczenia potrzeba więcej kanałów pomiarowych, można połączyć ze sobą kilka jednostek SMRT1. Łącząc ze sobą trzy urządzenia uzyskuje się w pełni automatyczny tester trójfazowy. System sterowany jest z niezależnego modułu sterowniczego STVI albo poprzez łącze bezprzewodowe Bluetooth lub przewodowe Ethernet z komputera przenośnego z dedykowanym oprogramowaniem AVTS do testowania przekaźników. Testery przekaźników zabezpieczeniowych SVERKER750 i SVERKER780 Testery SVERKER 750 i 780 przeznaczone są do badania automatyki zabezpieczeń po stronie wtórnej przekładnika prądowego. Badane mogą być wszelkiego rodzaju zabezpieczenia jednofazowe monitorujące szeroką gamę wielkości pomiarowych. Trójfazowe zabezpieczenia można testować badając każdą fazę z osobna. Urządzenie posiada szereg funkcji pomiarowych ułatwiających badanie zabezpieczeń. Na czytelnym wyświetlaczu oprócz czasu pobudzenia i odpadu przekaźnika oraz wartości napięcia i prądu wyświetlić można także inne mierzone lub wyliczone parametry, takie jak impedancja, rezystancja, reaktancja, moc (czynna, bierna i pozorna), kąt fazowy i współczynnik mocy cosφ. Użycie woltomierza przyrządu w charakterze drugiego amperomierza umożliwia badanie zabezpieczeń różnicowych. Dzięki zastosowaniu regulowanego źródła napięcia możliwe jest testowanie zabezpieczeń kierunkowych. Można też badać automatykę samoczynnego ponownego załączania. Tester SVERKER780 posiada również funkcję regulacji częstotliwości i kąta fazowego i w szerokim zakresie wartości. Oba modele dostępne są w opcjonalnej wodoszczelnej (IP65) walizce z tworzywa wytrzymałego na uderzenia, z kółkami i chowaną rączką. Tester przekaźników zabezpieczeniowych SVERKER650 Tester Sverker 650 cieszy się zasłużoną reputacją urządzenia niezawodnego i wygodnego w obsłudze. Posiada wszystkie funkcje konieczne do pomiarów dowolnych typów zabezpieczeń jednofazowych występujących w branży. Logiczny układ funkcji ułatwia opanowanie obsługi testera a dzięki kompaktowej, lekkiej konstrukcji urządzenie nie sprawia kłopotu w transporcie na miejsce pomiaru. Wyposażenie testera Sverker650 obejmuje zestaw przewodów pomiarowych, solidny futerał transportowy i źródło napięciowe ACA120 ułatwiające pomiar zabezpieczeń kierunkowych. 34 Badanie zabezpieczeń poprzez wymuszanie prądu po stronie pierwotnej Badania przekaźników zabezpieczeniowych 35

19 Źródło prądowe i napięciowe CSU20A Moduł źródła prądowego i napięciowego CSU20A przeznaczony jest głównie do współpracy z testerami Sverker 750 i 780 w badaniu zabezpieczeń różnicowoprądowych, może jednak być używany do innych zastosowań. Urządzenie posiada jedno wyjście prądu przemiennego oraz dwa wyjścia napięciowe. Jedno wyjście napięciowe jest w pełni wyprostowane, drugie jest wyprostowane jednopołówkowo i może być użyte do pomiarów zabezpieczeń różnicowych z blokowaniem drugą harmoniczną. Przełącznik faz PSS750 Przełącznik faz został zaprojektowany do współpracy z testerami Sverker 750 i 760 w celu umożliwienia pomiarów zabezpieczeń trójfazowych, jednakże pasywny charakter urządzenia pozwala na wiele innych zastosowań. Do wejść przełącznika faz można podłączyć zarówno źródła prądowe i napięciowe. W urządzeniu zastosowano regulowany rezystor (potencjometr), którym można zmieniać amplitudę i kąt fazowy sygnałów. PSS750 upraszcza przełączanie faz i pozwala na wybór typu uszkodzenia, odwrócenie fazy i dowolne ustawienie przesunięcia fazowego. Regulowane źródło napięcia ACA120 Zasilane napięciem przemiennym 120V AC źródło napięcia ACA120 dostarcza napięcia regulowanego w zakresie 0 V 120 V do badania zabezpieczeń kierunkowych. Listwy pomiarowe States Szeroki wybór listew z wszelkiego typu gniazdami i łącznikami ułatwiającymi zestawienie obwodów pomiarowych. Wszystkie produkty marki States zapewniają wysoką jakość i mechaniczną stabilność połączeń i posiadają certyfikaty organizacji UL (Underwriters Laboratories) i CSA (Canadian Standards Association). Badanie złożonych przekaźników zabezpieczeniowych Bardziej złożone układy automatyki zabezpieczeń wymagają elastycznych rozwiązań pomiarowych. Firma Megger oferuje szeroki wybór testerów przeznaczonych właśnie do takich zastosowań. Nowy przenośny, trzykanałowy tester przekaźników SMRT36 z sygnałem wyjściowym o stałej mocy nie różni się wielkością od miernika rezystancji izolacji 5kV! Urządzenie może być sterowane z niezależnego interfejsu STVI z ekranem dotykowym albo z komputera przenośnego z oprogramowaniem AVTS. Aplikacja AVTS poza funkcjami sterowniczymi jest jednocześnie kompletnym systemem zarządzania bazą danych testowanych zabezpieczeń, ułatwiającym skuteczne zarządzanie majątkiem. Urządzenia pomiarowe mogą ze sobą współpracować, np. używając łącza Ethernet można połączyć jednokanałowy tester SMRT1 z trzykanałowym SMRT36 uzyskując system czterokanałowy. Urządzenie wielokanałowe można też zestawić łącząc ze sobą kilka jednostek SMRT1. W tej grupie produktów oferowany jest także znany na rynku, prosty w obsłudze system pomiarowy Freja z modelem Freja306, w którym zastosowano wzmacniacz CA30 zapewniający wysoką wartość prądu w sześciu kanałach pomiarowych. Licznik czasu TM200 Moduł sterowniczy z ekranem dotykowym STVI Tester przekaźników zabezpieczeniowych SMRT36 Urządzenie przeznaczone do współpracy z testerami rodziny Sverker charakteryzuje się wysoką precyzją pomiaru czasu. Listwy pomiarowe States posiadają certyfikaty UL i CSA. Interfejs STVI (Smart Touch View Interface ), należący do drugiej generacji ręcznych modułów sterowniczych firmy Megger, przeznaczony jest do współpracy z nowymi systemami pomiarów automatyki zabezpieczeń SMRT i starszym MPRT1. Moduł sterowniczy STVI, wyposażony w dotykowy ekran wysokiej rozdzielczości TFT LCD o pełnej palecie kolorów, pozwala użytkownikowi szybko i łatwo wykonać pomiary statyczne i dynamiczne korzystając z ekranów sterowania ręcznego lub sekwencyjnego a także z zaprogramowanych fabrycznie sekwencyjnych procedur testowych opracowanych dla najczęściej spotykanych zabezpieczeń. Moduł STVI ma ergonomiczną konstrukcję i może być przystosowany zarówno do osób prawo i leworęcznych. Wyjątkową wygodę obsługi zapewniają gumowe uchwyty boczne, centralnie umieszczone pokrętło i ekran dotykowy. Do łączności z obsługiwanymi modułami pomiarowymi używany jest kabel Ethernet a zasilanie realizowane jest w systemie POE (Power Over Ethernet). Moduł wyposażony jest w pamięć nieulotną do zapisu parametrów i wyników pomiarów. Dane zgromadzone w pamięci można przesłać do komputera PC przez port USB. Biorąc pod uwagę wymiary, ciężar i możliwości pomiarowe, w porównaniu z innymi instrumentami dostępnymi na rynku tester SMRT36 jest prawdopodobnie najmniejszym, najlżejszym i mającym największa moc wyjściową kompletnym systemem do badania zabezpieczeń trójfazowych. System można rozbudować o dodatkowe moduły napięciowo prądowe VIGEN zwiększające moc sygnału pomiarowego w specjalnych zastosowaniach. Tester SMRT36, wyposażony standardowo w trzy moduły VIGEN, jest kompletnym trójfazowym systemem do pomiarów zabezpieczeń impedancyjnych, kierunkowo mocowych, nadprądowych składowej przeciwnej i innych zabezpieczeń wymagających podłączenia trójfazowego źródła w układzie gwiazdy. Przy trzech modułach prądowych połączonych równolegle wydajność prądowa i moc są potrajane, co pozwala na badanie zabezpieczeń nadprądowych bezzwłocznych o dużym prądzie znamionowym lub o dużym obciążeniu. Poprzez użycie wyjść napięciowych w charakterze źródeł prądowych zyskuje się sześć kanałów prądowych. Moduły VIGEN zastosowane w testerze SMRT36 zapewniają wysoką moc zarówno źródeł prądowych i napięciowych, umożliwiając badanie praktycznie wszelkich typów zabezpieczeń. 36 Badania przekaźników zabezpieczeniowych Badanie złożonych przekaźników zabezpieczeniowych 37

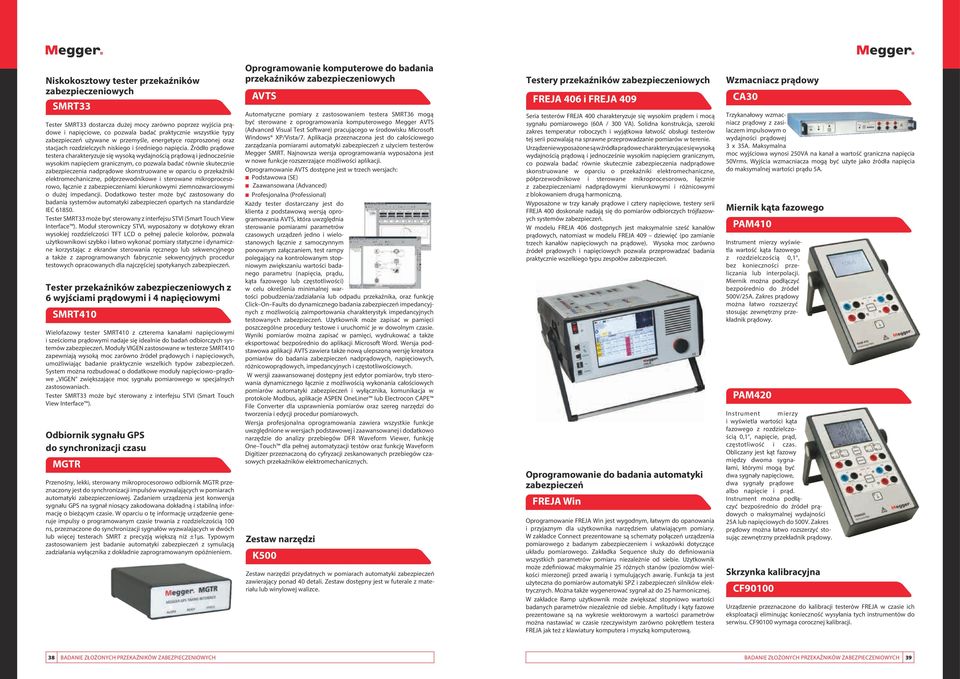

20 Niskokosztowy tester przekaźników zabezpieczeniowych SMRT33 Tester SMRT33 dostarcza dużej mocy zarówno poprzez wyjścia prądowe i napięciowe, co pozwala badać praktycznie wszystkie typy zabezpieczeń używane w przemyśle, energetyce rozproszonej oraz stacjach rozdzielczych niskiego i średniego napięcia. Źródło prądowe testera charakteryzuje się wysoką wydajnością prądową i jednocześnie wysokim napięciem granicznym, co pozwala badać równie skutecznie zabezpieczenia nadprądowe skonstruowane w oparciu o przekaźniki elektromechaniczne, półprzewodnikowe i sterowane mikroprocesorowo, łącznie z zabezpieczeniami kierunkowymi ziemnozwarciowymi o dużej impedancji. Dodatkowo tester może być zastosowany do badania systemów automatyki zabezpieczeń opartych na standardzie IEC Tester SMRT33 może być sterowany z interfejsu STVI (Smart Touch View Interface ). Moduł sterowniczy STVI, wyposażony w dotykowy ekran wysokiej rozdzielczości TFT LCD o pełnej palecie kolorów, pozwala użytkownikowi szybko i łatwo wykonać pomiary statyczne i dynamiczne korzystając z ekranów sterowania ręcznego lub sekwencyjnego a także z zaprogramowanych fabrycznie sekwencyjnych procedur testowych opracowanych dla najczęściej spotykanych zabezpieczeń. Tester przekaźników zabezpieczeniowych z 6 wyjściami prądowymi i 4 napięciowymi SMRT410 Wielofazowy tester SMRT410 z czterema kanałami napięciowymi i sześcioma prądowymi nadaje się idealnie do badań odbiorczych systemów zabezpieczeń. Moduły VIGEN zastosowane w testerze SMRT410 zapewniają wysoką moc zarówno źródeł prądowych i napięciowych, umożliwiając badanie praktycznie wszelkich typów zabezpieczeń. System można rozbudować o dodatkowe moduły napięciowo prądowe VIGEN zwiększające moc sygnału pomiarowego w specjalnych zastosowaniach. Tester SMRT33 może być sterowany z interfejsu STVI (Smart Touch View Interface ). Odbiornik sygnału GPS do synchronizacji czasu MGTR Przenośny, lekki, sterowany mikroprocesorowo odbiornik MGTR przeznaczony jest do synchronizacji impulsów wyzwalających w pomiarach automatyki zabezpieczeniowej. Zadaniem urządzenia jest konwersja sygnału GPS na sygnał niosący zakodowana dokładną i stabilną informację o bieżącym czasie. W oparciu o tę informację urządzenie generuje impulsy o programowanym czasie trwania z rozdzielczością 100 ns, przeznaczone do synchronizacji sygnałów wyzwalających w dwóch lub więcej testerach SMRT z precyzją większą niż ±1μs. Typowym zastosowaniem jest badanie automatyki zabezpieczeń z symulacją zadziałania wyłącznika z dokładnie zaprogramowanym opóźnieniem. Oprogramowanie komputerowe do badania przekaźników zabezpieczeniowych AVTS Automatyczne pomiary z zastosowaniem testera SMRT36 mogą być sterowane z oprogramowania komputerowego Megger AVTS (Advanced Visual Test Software) pracującego w środowisku Microsoft Windows XP/Vista/7. Aplikacja przeznaczona jest do całościowego zarządzania pomiarami automatyki zabezpieczeń z użyciem testerów Megger SMRT. Najnowsza wersja oprogramowania wyposażona jest w nowe funkcje rozszerzające możliwości aplikacji. Oprogramowanie AVTS dostępne jest w trzech wersjach: n Podstawowa (SE) n Zaawansowana (Advanced) n Profesjonalna (Professional) Każdy tester dostarczany jest do klienta z podstawową wersją oprogramowania AVTS, która uwzględnia sterowanie pomiarami parametrów czasowych urządzeń jedno i wielostanowych łącznie z samoczynnym ponownym załączaniem, test rampy polegający na kontrolowanym stopniowym zwiększaniu wartości badanego parametru (napięcia, prądu, kąta fazowego lub częstotliwości) w celu określenia minimalnej wartości pobudzenia/zadziałania lub odpadu przekaźnika, oraz funkcję Click On Faults do dynamicznego badania zabezpieczeń impedancyjnych z możliwością zaimportowania charakterystyk impedancyjnych testowanych zabezpieczeń. Użytkownik może zapisać w pamięci poszczególne procedury testowe i uruchomić je w dowolnym czasie. Wyniki pomiarów można zapisać w pamięci, wydrukować a także eksportować bezpośrednio do aplikacji Microsoft Word. Wersja podstawowa aplikacji AVTS zawiera także nową ulepszoną wersję kreatora pomiarów do badania zabezpieczeń nadprądowych, napięciowych, różnicowoprądowych, impedancyjnych i częstotliwościowych. W wersji zaawansowanej dostępny jest edytor pomiarów, tryb sterowania dynamicznego łącznie z możliwością wykonania całościowych pomiarów automatyki zabezpieczeń i wyłącznika, komunikacja w protokole Modbus, aplikacje ASPEN OneLiner lub Electrocon CAPE File Converter dla usprawnienia pomiarów oraz szereg narzędzi do tworzenia i edycji procedur pomiarowych. Wersja profesjonalna oprogramowania zawiera wszystkie funkcje uwzględnione w wersjach podstawowej i zaawansowanej i dodatkowo narzędzie do analizy przebiegów DFR Waveform Viewer, funkcję One Touch dla pełnej automatyzacji testów oraz funkcję Waveform Digitizer przeznaczoną do cyfryzacji zeskanowanych przebiegów czasowych przekaźników elektromechanicznych. Zestaw narzędzi K500 Zestaw narzędzi przydatnych w pomiarach automatyki zabezpieczeń zawierający ponad 40 detali. Zestaw dostępny jest w futerale z materiału lub winylowej walizce. Testery przekaźników zabezpieczeniowych FREJA 406 i FREJA 409 Seria testerów FREJA 400 charakteryzuje się wysokim prądem i mocą sygnału pomiarowego (60A / 300 VA). Solidna konstrukcja, szeroki zakres temperatur roboczych i wyjątkowa łatwość obsługi testerów tej serii pozwalają na sprawne przeprowadzanie pomiarów w terenie. Urządzenie wyposażone są w źródła prądowe charakteryzujące się wysoką wydajnością prądową i jednocześnie wysokim napięciem granicznym, co pozwala badać równie skutecznie zabezpieczenia nadprądowe skonstruowane w oparciu o przekaźniki elektromechaniczne, półprzewodnikowe i sterowane mikroprocesorowo, łącznie z zabezpieczeniami nadprądowymi kierunkowymi i różnicowymi z blokowaniem drugą harmoniczną. Wyposażone w trzy kanały prądowe i cztery napięciowe, testery serii FREJA 400 doskonale nadają się do pomiarów odbiorczych trójfazowych systemów zabezpieczeń. W modelu FREJA 406 dostępnych jest maksymalnie sześć kanałów prądowych, natomiast w modelu FREJA 409 dziewięć (po zamianie trzech kanałów napięciowych na prądowe). Wysoka moc zarówno źródeł prądowych i napięciowych pozwala przeprowadzać badania praktycznie wszelkiego typu zespołów zabezpieczeń. Oprogramowanie do badania automatyki zabezpieczeń FREJA Win Oprogramowanie FREJA Win jest wygodnym, łatwym do opanowania i przyjaznym dla użytkownika narzędziem ułatwiającym pomiary. W zakładce Connect prezentowane są schematy połączeń urządzenia pomiarowego z badanym zabezpieczeniem i wskazówki dotyczące układu pomiarowego. Zakładka Sequence służy do definiowania wszystkich parametrów pomiaru niezależnie od siebie. Użytkownik może zdefiniować maksymalnie 25 różnych stanów (poziomów wielkości mierzonej) przed awarią i symulujących awarię. Funkcja ta jest użyteczna do pomiarów automatyki SPZ i zabezpieczeń silników elektrycznych. Można także wygenerować sygnał aż do 25 harmonicznej. W zakładce Ramp użytkownik może zwiększać stopniowo wartości badanych parametrów niezależnie od siebie. Amplitudy i kąty fazowe prezentowane są na wykresie wektorowym a wartości parametrów można nastawiać w czasie rzeczywistym zarówno pokrętłem testera FREJA jak też z klawiatury komputera i myszką komputerową. Wzmacniacz prądowy CA30 Trzykanałowy wzmacniacz prądowy z zasilaczem impulsowym o wydajności prądowej 3 x 35A. Maksymalna moc wyjściowa wynosi 250VA na kanał a wartość graniczna napięcia 50Vrms. Wyjścia wzmacniacza mogą być użyte jako źródła napięcia do maksymalnej wartości prądu 5A. Miernik kąta fazowego PAM410 Instrument mierzy wyświetla wartość kąta fazowego z rozdzielczością 0,1, bez konieczności przeliczania lub interpolacji. Miernik można podłączyć bezpośrednio do źródeł 500V/25A. Zakres prądowy można łatwo rozszerzyć stosując zewnętrzny przekładnik prądowy. PAM420 Instrument mierzy i wyświetla wartości kąta fazowego z rozdzielczością 0,1, napięcie, prąd, częstotliwość i czas. Obliczany jest kąt fazowy między dwoma sygnałami, którymi mogą być dwa sygnały napięciowe, dwa sygnały prądowe albo napięcie i prąd. Instrument można podłączyć bezpośrednio do źródeł prądowych o maksymalnej wydajności 25A lub napięciowych do 500V. Zakres prądowy można łatwo rozszerzyć stosując zewnętrzny przekładnik prądowy. Skrzynka kalibracyjna CF90100 Urządzenie przeznaczone do kalibracji testerów FREJA w czasie ich eksploatacji eliminując konieczność wysyłania tych instrumentów do serwisu. CF90100 wymaga corocznej kalibracji. 38 Badanie złożonych przekaźników zabezpieczeniowych Badanie złożonych przekaźników zabezpieczeniowych 39
