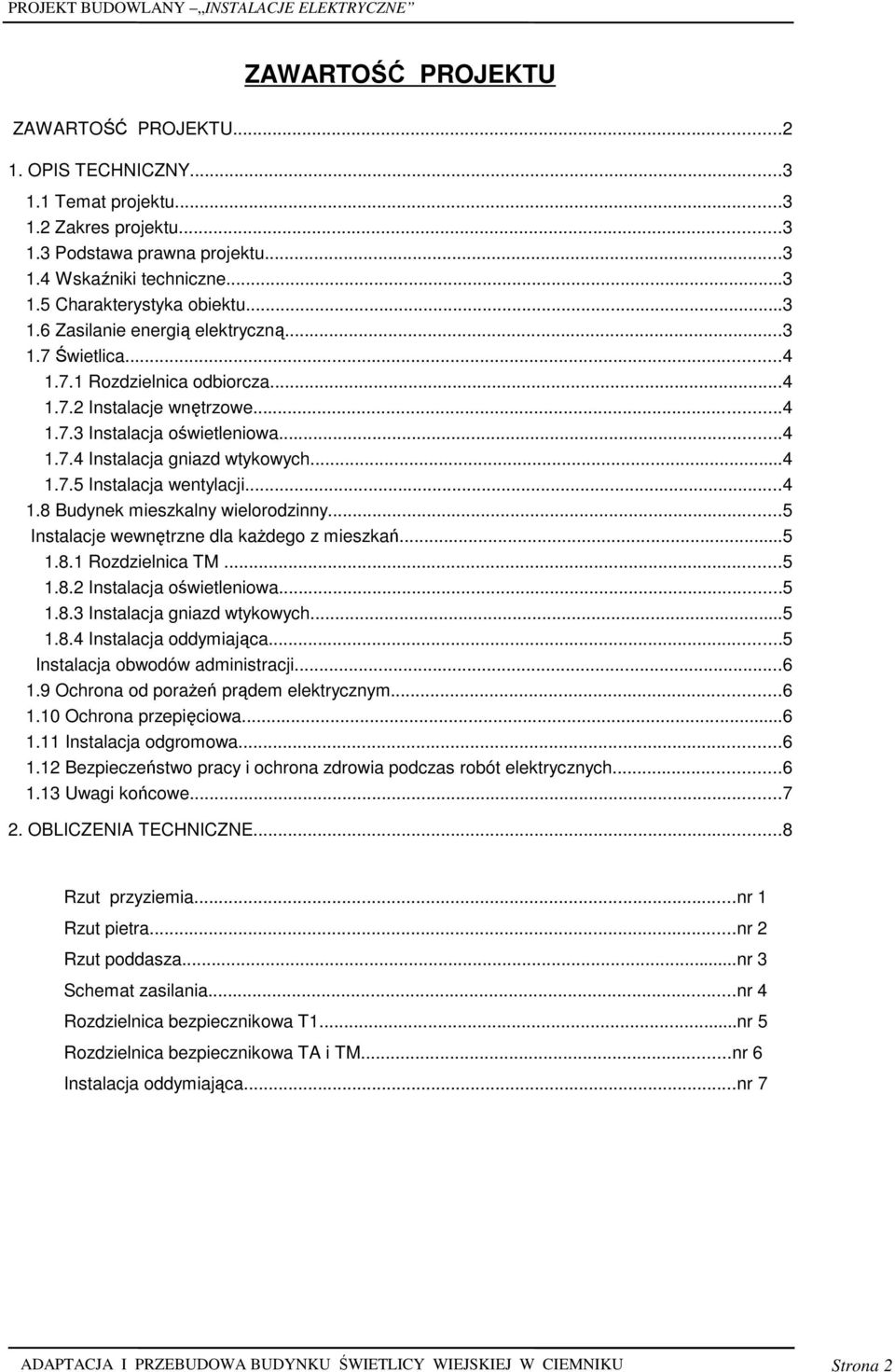

2 ZAWARTOŚĆ PROJEKTU ZAWARTOŚĆ PROJEKTU OPIS TECHNICZNY Temat projektu Zakres projektu Podstawa prawna projektu Wskaźniki techniczne Charakterystyka obiektu Zasilanie energią elektryczną Świetlica Rozdzielnica odbiorcza Instalacje wnętrzowe Instalacja oświetleniowa Instalacja gniazd wtykowych Instalacja wentylacji Budynek mieszkalny wielorodzinny...5 Instalacje wewnętrzne dla kaŝdego z mieszkań Rozdzielnica TM Instalacja oświetleniowa Instalacja gniazd wtykowych Instalacja oddymiająca...5 Instalacja obwodów administracji Ochrona od poraŝeń prądem elektrycznym Ochrona przepięciowa Instalacja odgromowa Bezpieczeństwo pracy i ochrona zdrowia podczas robót elektrycznych Uwagi końcowe OBLICZENIA TECHNICZNE...8 Rzut przyziemia...nr 1 Rzut pietra...nr 2 Rzut poddasza...nr 3 Schemat zasilania...nr 4 Rozdzielnica bezpiecznikowa T1...nr 5 Rozdzielnica bezpiecznikowa TA i TM...nr 6 Instalacja oddymiająca...nr 7 ADAPTACJA I PRZEBUDOWA BUDYNKU ŚWIETLICY WIEJSKIEJ W CIEMNIKU Strona 2

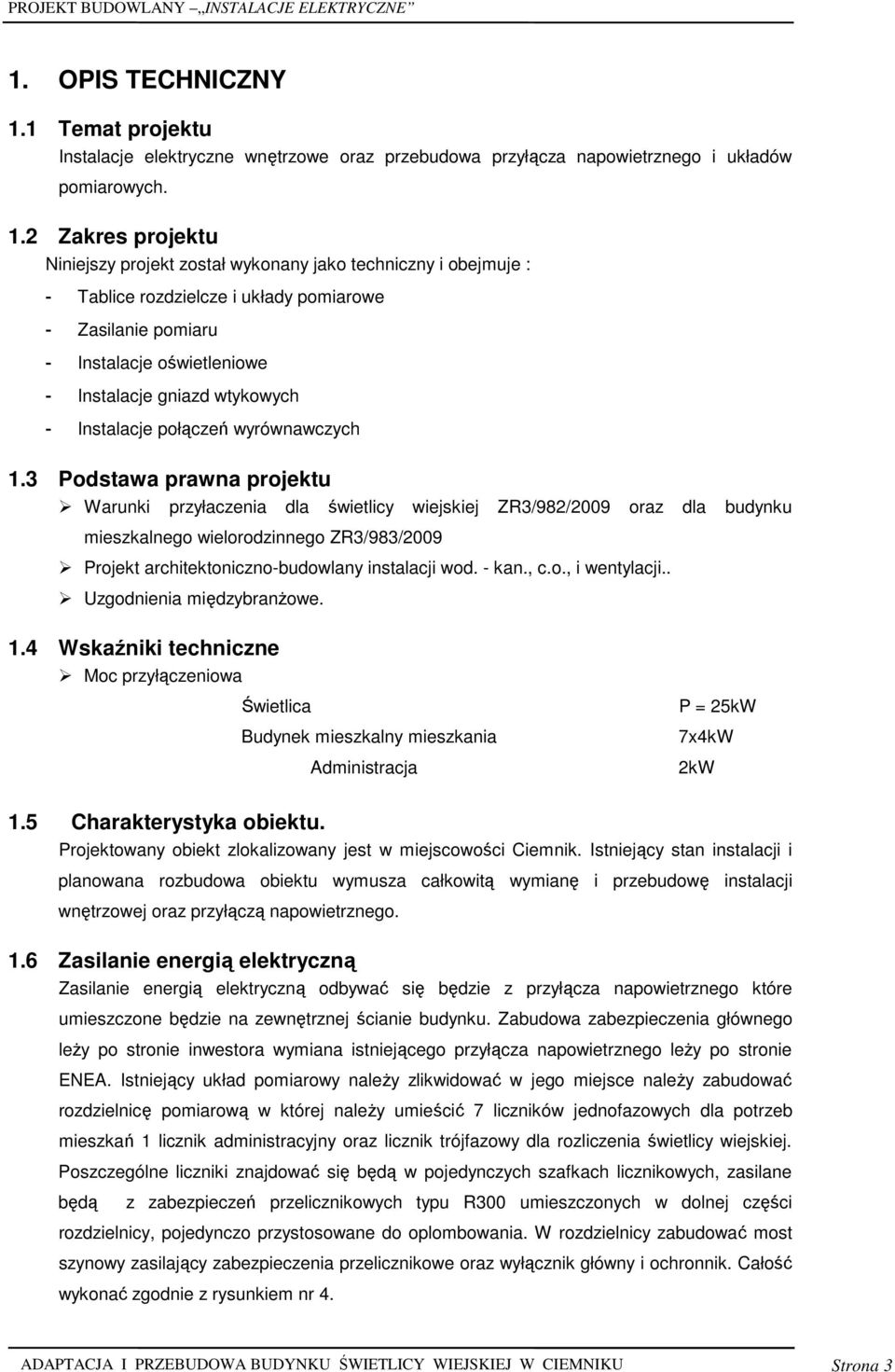

3 1. OPIS TECHNICZNY 1.1 Temat projektu Instalacje elektryczne wnętrzowe oraz przebudowa przyłącza napowietrznego i układów pomiarowych. 1.2 Zakres projektu Niniejszy projekt został wykonany jako techniczny i obejmuje : - Tablice rozdzielcze i układy pomiarowe - Zasilanie pomiaru - Instalacje oświetleniowe - Instalacje gniazd wtykowych - Instalacje połączeń wyrównawczych 1.3 Podstawa prawna projektu Warunki przyłaczenia dla świetlicy wiejskiej ZR3/982/2009 oraz dla budynku mieszkalnego wielorodzinnego ZR3/983/2009 Projekt architektoniczno-budowlany instalacji wod. - kan., c.o., i wentylacji.. Uzgodnienia międzybranŝowe. 1.4 Wskaźniki techniczne Moc przyłączeniowa Świetlica Budynek mieszkalny mieszkania Administracja P = 25kW 7x4kW 2kW 1.5 Charakterystyka obiektu. Projektowany obiekt zlokalizowany jest w miejscowości Ciemnik. Istniejący stan instalacji i planowana rozbudowa obiektu wymusza całkowitą wymianę i przebudowę instalacji wnętrzowej oraz przyłączą napowietrznego. 1.6 Zasilanie energią elektryczną Zasilanie energią elektryczną odbywać się będzie z przyłącza napowietrznego które umieszczone będzie na zewnętrznej ścianie budynku. Zabudowa zabezpieczenia głównego leŝy po stronie inwestora wymiana istniejącego przyłącza napowietrznego leŝy po stronie ENEA. Istniejący układ pomiarowy naleŝy zlikwidować w jego miejsce naleŝy zabudować rozdzielnicę pomiarową w której naleŝy umieścić 7 liczników jednofazowych dla potrzeb mieszkań 1 licznik administracyjny oraz licznik trójfazowy dla rozliczenia świetlicy wiejskiej. Poszczególne liczniki znajdować się będą w pojedynczych szafkach licznikowych, zasilane będą z zabezpieczeń przelicznikowych typu R300 umieszczonych w dolnej części rozdzielnicy, pojedynczo przystosowane do oplombowania. W rozdzielnicy zabudować most szynowy zasilający zabezpieczenia przelicznikowe oraz wyłącznik główny i ochronnik. Całość wykonać zgodnie z rysunkiem nr 4. ADAPTACJA I PRZEBUDOWA BUDYNKU ŚWIETLICY WIEJSKIEJ W CIEMNIKU Strona 3

4 1.7 Świetlica Rozdzielnica odbiorcza. Rozdzielnicę odbiorczą T1 dla potrzeb świetlicy naleŝy wykonaćw obudowie z drzwiczkami transparentnymi, firmy FAEL. Rozdzielnice naleŝy wyposaŝyć w aparaturę montowaną zatrzaskowo wg załączonego schematu strukturalnego oraz umieścić zgodnie z załączonym rzutem w pomieszczeniu szatni. Zasilanie projektowanej T1 naleŝy wykonać przewodem 5LgY 16 z projektowanego układu pomiarowego. Kabel do T1 poprowadzić w rurze ochronnej. Rozdzielnicę bezpiecznikową naleŝy wyposaŝyć w ochronnik od przepięć oraz w wyłącznik główny umoŝliwiający zdalne wyłączenie rozdzielnicy głównej. W tym celu przy wszystkich wejściach umieszczono przyciski wyłącznika głównego Instalacje wnętrzowe Instalacja oświetleniowa Instalację oświetleniową naleŝy wykonać jako podtynkową przewodami YDYp z Ŝyłami o przekroju 1,5mm 2 i z osprzętem podtynkowym. W pomieszczeniu przejściowo wilgotnym jak WC naleŝy zastosować osprzęt podtynkowy szczelny. Zaleca się stosować łączniki 16A firmy ELDA, które naleŝy instalować na wysokości 1-1,2m od podłogi. Do połączeń Ŝył przewodów w puszkach rozgałęźnych zaleca się stosować zaciski typu WAGO. Plan instalacji wnętrzowych pokazano na załączonych rysunkach. Oświetlenie awaryjne rozmieścić zgodnie z rzutami budynku. Czas świecenia lampy wyposaŝonej w moduł ok. 3h. Lampy ewakuacyjne naleŝy wyposaŝyć w odpowiednie piktogramy Instalacja gniazd wtykowych Instalację gniazd wtykowych 1-fazowych naleŝy wykonać przewodami YDYp 3x2,5mm 2 układanymi pod tynkiem. NaleŜy stosować podwójne gniazda wtykowe 1-fazowe 10/16A z kołkiem ochronnym do instalowania pod tynkiem. W pomieszczeniach Sali widowiskowej i na korytarzu gniazda wtykowe naleŝy instalować na wysokości 0,3m od podłogi, natomiast w WC gniazdo wtykowe naleŝy montować na wysokości 1,1m od podłogi. Do odbiorników technologicznych wydzielone będą obwody gniazd jednofazowych. Zasilanie kuchenki elektrycznej przewodem YDY 5x4mm i zakończyć wypustem w puszce podtynkowej. Zestawy gniazd wtykowych znajdujące się na scenie wykonać niezaleŝnymi obwodami zasilanymi bezpośrednio z TG. Zasilanie poszczególnych grzejników konwektorowych odbywa się grupami po dwa i załączane za pomocą przycisku z rozdzielnicy głównej. W pobliŝu umywalek zainstalowane podgrzewacze przepływowe wody zasilane osobnymi obwodami jednofazowymi bezpośrednio z T Instalacja wentylacji Załączanie wentylatora dla WC odbywać się będzie łącznikiem razem z oświetleniem pomieszczenia. NaleŜy równieŝ ułoŝyć przewód YDY 5x2,5mm dla zasilania nagrzewnicy w wentylatorze kanałowym umieszczonym pod sufitem Sali widowiskowej. ADAPTACJA I PRZEBUDOWA BUDYNKU ŚWIETLICY WIEJSKIEJ W CIEMNIKU Strona 4

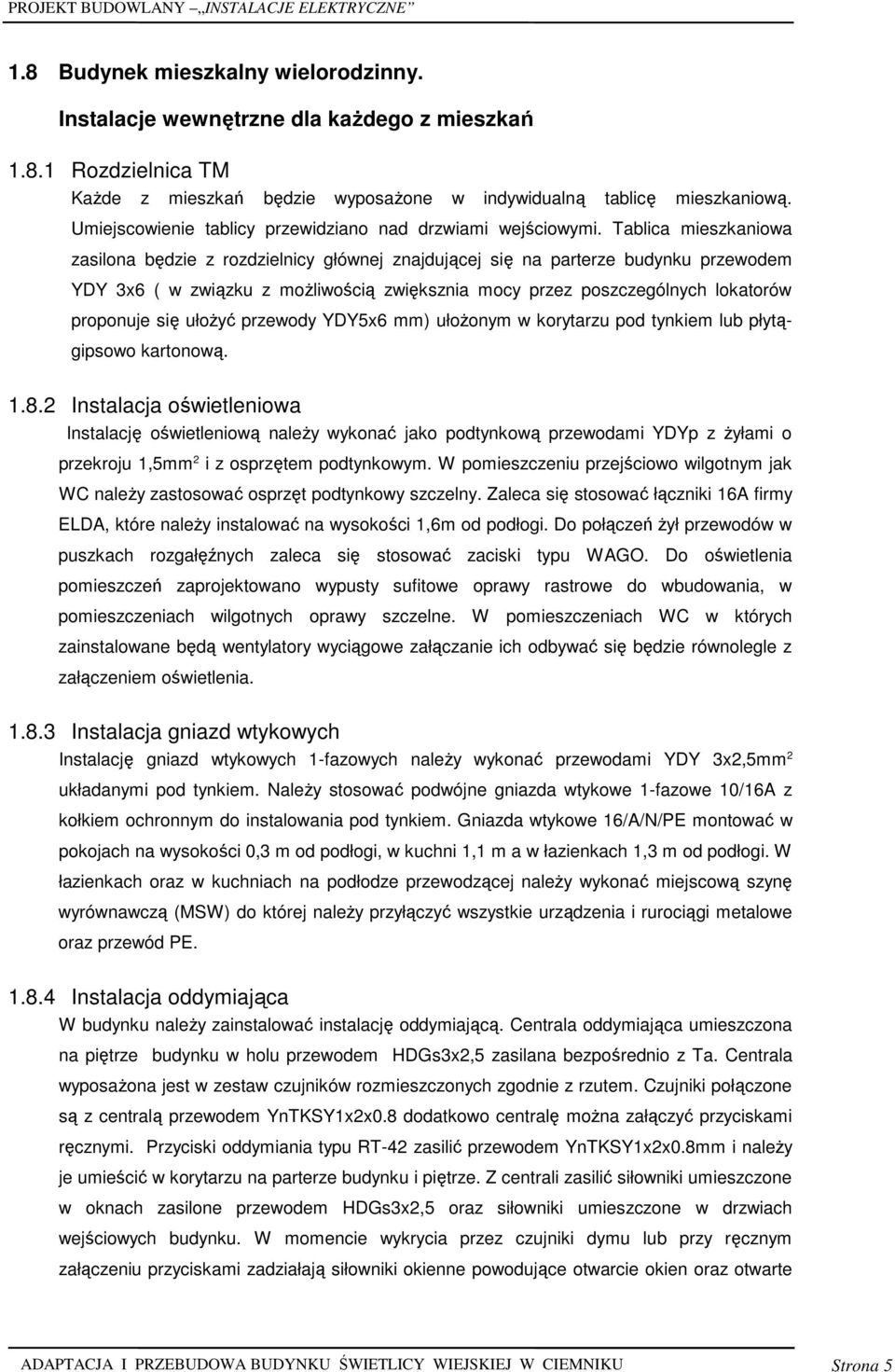

5 1.8 Budynek mieszkalny wielorodzinny. Instalacje wewnętrzne dla kaŝdego z mieszkań Rozdzielnica TM KaŜde z mieszkań będzie wyposaŝone w indywidualną tablicę mieszkaniową. Umiejscowienie tablicy przewidziano nad drzwiami wejściowymi. Tablica mieszkaniowa zasilona będzie z rozdzielnicy głównej znajdującej się na parterze budynku przewodem YDY 3x6 ( w związku z moŝliwością zwiększnia mocy przez poszczególnych lokatorów proponuje się ułoŝyć przewody YDY5x6 mm) ułoŝonym w korytarzu pod tynkiem lub płytągipsowo kartonową Instalacja oświetleniowa Instalację oświetleniową naleŝy wykonać jako podtynkową przewodami YDYp z Ŝyłami o przekroju 1,5mm 2 i z osprzętem podtynkowym. W pomieszczeniu przejściowo wilgotnym jak WC naleŝy zastosować osprzęt podtynkowy szczelny. Zaleca się stosować łączniki 16A firmy ELDA, które naleŝy instalować na wysokości 1,6m od podłogi. Do połączeń Ŝył przewodów w puszkach rozgałęźnych zaleca się stosować zaciski typu WAGO. Do oświetlenia pomieszczeń zaprojektowano wypusty sufitowe oprawy rastrowe do wbudowania, w pomieszczeniach wilgotnych oprawy szczelne. W pomieszczeniach WC w których zainstalowane będą wentylatory wyciągowe załączanie ich odbywać się będzie równolegle z załączeniem oświetlenia Instalacja gniazd wtykowych Instalację gniazd wtykowych 1-fazowych naleŝy wykonać przewodami YDY 3x2,5mm 2 układanymi pod tynkiem. NaleŜy stosować podwójne gniazda wtykowe 1-fazowe 10/16A z kołkiem ochronnym do instalowania pod tynkiem. Gniazda wtykowe 16/A/N/PE montować w pokojach na wysokości 0,3 m od podłogi, w kuchni 1,1 m a w łazienkach 1,3 m od podłogi. W łazienkach oraz w kuchniach na podłodze przewodzącej naleŝy wykonać miejscową szynę wyrównawczą (MSW) do której naleŝy przyłączyć wszystkie urządzenia i rurociągi metalowe oraz przewód PE Instalacja oddymiająca W budynku naleŝy zainstalować instalację oddymiającą. Centrala oddymiająca umieszczona na piętrze budynku w holu przewodem HDGs3x2,5 zasilana bezpośrednio z Ta. Centrala wyposaŝona jest w zestaw czujników rozmieszczonych zgodnie z rzutem. Czujniki połączone są z centralą przewodem YnTKSY1x2x0.8 dodatkowo centralę moŝna załączyć przyciskami ręcznymi. Przyciski oddymiania typu RT-42 zasilić przewodem YnTKSY1x2x0.8mm i naleŝy je umieścić w korytarzu na parterze budynku i piętrze. Z centrali zasilić siłowniki umieszczone w oknach zasilone przewodem HDGs3x2,5 oraz siłowniki umieszczone w drzwiach wejściowych budynku. W momencie wykrycia przez czujniki dymu lub przy ręcznym załączeniu przyciskami zadziałają siłowniki okienne powodujące otwarcie okien oraz otwarte ADAPTACJA I PRZEBUDOWA BUDYNKU ŚWIETLICY WIEJSKIEJ W CIEMNIKU Strona 5

6 zostaną za pomocą siłowników drzwi. Schemat prowadzenia przewodów instalacji oddymiającej pokazano na rysunku nr E7. Instalacja obwodów administracji Dla oświetlenia klatki schodowej przewidziano instalację elektryczną załączaną za pomocą przycisków umieszczonych w pobliŝu wejścia do poszczególnych mieszkań oraz w pobliŝu drzwi wejściowych. Z rozdzielnicy administracyjnej zasilane będzie równieŝ oświetlenie pomieszczeń gospodarczych przypisanych dla mieszkańców. Z rozdzielnicy administracyjnej zasilana będzie równieŝ centrala oddymiająca. 1.9 Ochrona od poraŝeń prądem elektrycznym Jako ochronę dodatkową przed poraŝeniem prądem elektrycznym zastosowany będzie system samoczynnego szybkiego wyłączania przy zwarciach jednofazowych przez wkładki bezpiecznikowe w liniach zasilających oraz przez wyłączniki instalacyjne w obwodach odbiorczych. Dodatkową i zasadniczą ochronę dla obwodów odbiorczych stanowić będą wyłączniki róŝnicowoprądowe o czułości 30mA.na prądy przemienne i pulsujące wyprostowane. W rozdzielnicy bezpiecznikowej dokonany będzie podział szyny PEN na część neutralną N i ochronną PE. W pomieszczeniach wyposaŝonych w metalowe obudowy naleŝy zgodnie z obowiązującą normą wykonać miejscowe połączenia wyrównawcze, do których naleŝy przyłączyć metalowe obudowy i rurociągi. Połączenia te naleŝy wykonać przewodem miedzianym giętkim o przekroju 2,5mm 2. Szynę miejscowych połączeń wyrównawczych w wykonaniu fabrycznym np. firmy Bettermann naleŝy umieścić w pobliŝu TG i połączyć przewodem DY 4mm 2 z uziemionym zaciskiem PE w rozdzielnicach odbiorczych. Przewody uziemiające naleŝy prowadzić pod tynkiem. śyły ochronne w kablach i przewodach powinny wyróŝniać się Ŝółto-zielonym kolorem a neutralne niebieskim Ochrona przepięciowa Zgodnie z obowiązującymi przepisami zastosowana będzie ochrona przepięciowa. Pierwszy stopień ochrony spełniać będą 4 ochronniki od przepięć zainstalowane w rozdzielnicy głównej TG Instalacja odgromowa NaleŜy wykonać instalację odgromową jako napręŝną z drutu ocynkowanego stalowego uchwyty instalacji napręŝnej naleŝy mocować do ścian bocznych budynku przed ociepleniem. Od złącza kontrolnego ułoŝyć bednarkę stalową ocynkowaną 20x3 mm, do uziomu otokowego wykonanego taką samą bednarką ułoŝoną w odległości ok. 0,6m od budynku. Osprzęt odgromowy Dehn a lub równorzędny. Wszystkie urządzenia i części metalowe w dachu naleŝy łączyć do instalacji odgromowej. Oporność uziomu mierzona z kaŝdego złącza kontrolnego (rozłączonego) nie moŝe być większa niŝ 10 omów Bezpieczeństwo pracy i ochrona zdrowia podczas robót elektrycznych W czasie robót montaŝowych naleŝy przestrzegać aktualnie obowiązujących zasad bezpieczeństwa pracy. Kierownik budowy przed rozpoczęciem prac powinien przeszkolić ADAPTACJA I PRZEBUDOWA BUDYNKU ŚWIETLICY WIEJSKIEJ W CIEMNIKU Strona 6

7 pracowników w tym zakresie. Kierownik budowy, inspektor nadzoru i pracownicy zatrudnieni powinni posiadać wymagane kwalifikacje zawodowe. Obowiązek doboru odpowiedniego personelu oraz kontroli ich pracy spoczywa na kierowniku robót i inspektorach nadzoru inwestorskiego Uwagi końcowe instalację elektryczną naleŝy układać po wykonaniu głównych robót instalacyjnych wod. - kan., gazowych, c.o. i wentylacyjnych. przed przekazaniem do eksploatacji instalacji elektrycznej zaleca się wykonanie pomiarów kontrolnych w zakresie ochrony od poraŝeń prądem elektrycznym, izolacji przewodów zasilających. całość robót elektrycznych naleŝy wykonać zgodnie z obowiązującymi normami i przepisami. ADAPTACJA I PRZEBUDOWA BUDYNKU ŚWIETLICY WIEJSKIEJ W CIEMNIKU Strona 7

8 2. OBLICZENIA TECHNICZNE 2.1.ZESTAWIENIE MOCY Szczegółowe bilanse mocy znajdują się na poszczególnych rzutach tablic. 2.3.OBLICZENIA TECHNICZNE- OŚWIETLENIE SALA GŁÓWNA Obliczenia wykonane przez producenta i dystrybutora oświetlenia znajdują się w egzemplarzu archiwalnym. ADAPTACJA I PRZEBUDOWA BUDYNKU ŚWIETLICY WIEJSKIEJ W CIEMNIKU Strona 8
