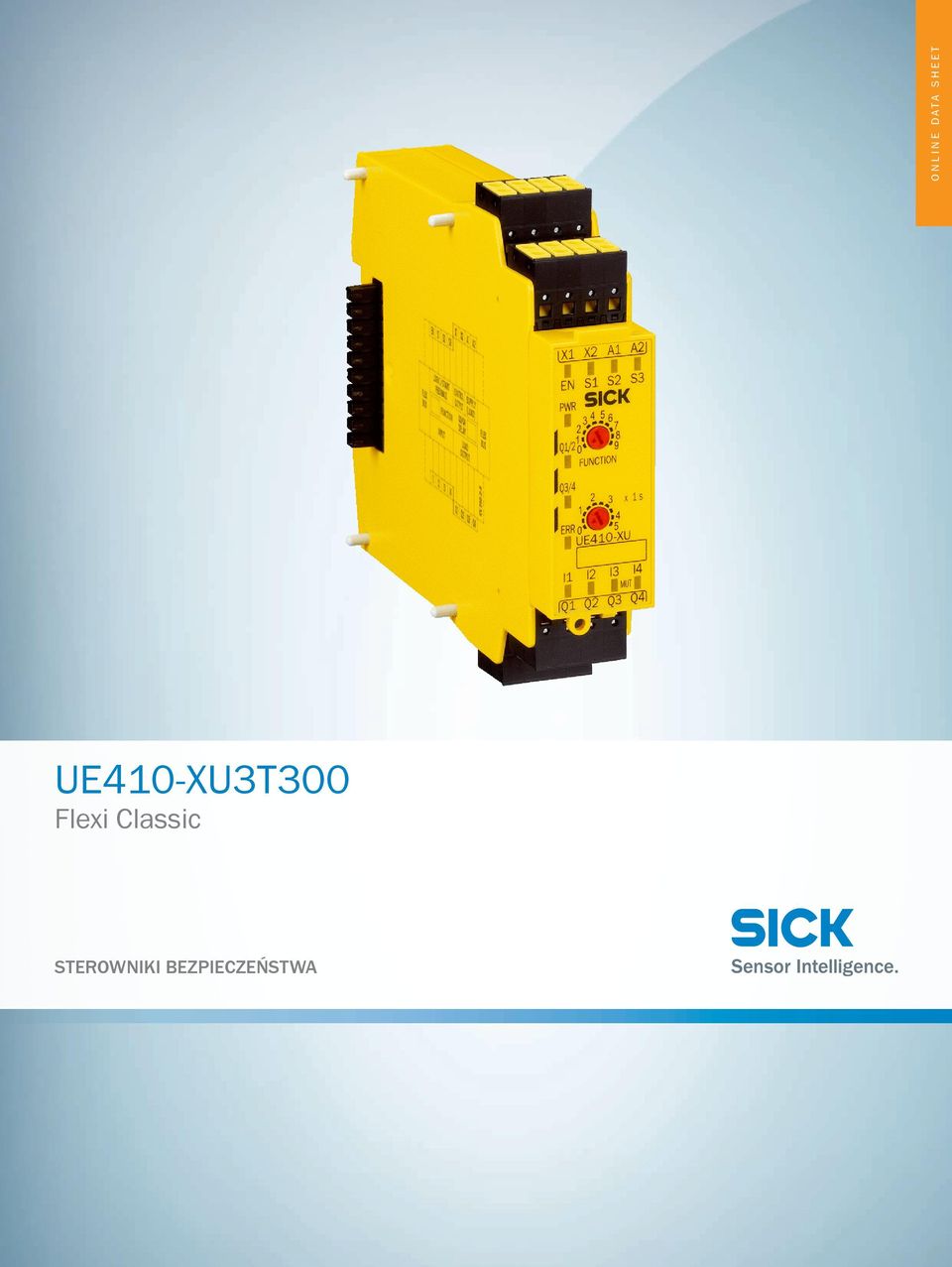

1 ONLINE DATA SHEET UE410-XU3T300 Flexi Classic

2 A B C D E F Rysunek może się różnić Informacje do zamówienia Typ Nr artykułu UE410-XU3T H I J K L M N O P Q R S T Szczegółowe dane techniczne Cechy Moduł Rodzaj konfiguracji Moduł I/O Charakterystyka bezpieczeństwa technicznego Przełącznikiem obrotowym Poziom nienaruszalności bezpieczeństwa SIL3 (IEC 61508) SILCL3 (EN 62061) Kategoria Kategoria 4 (EN ISO 13849) Poziom zapewnienia bezpieczeństwa PL e (EN ISO 13849) PFHd (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) 2,5 x 10-9 (EN ISO 13849) T M (okres użytkowania) 20 a (EN ISO 13849) Funkcje Blokada restartu Monitorowanie urządzeń zewnętrznych (EDM) Powiązanie AND Powiązanie OR Obejście Rozróżnienie człowiek/materiał (muting) Interfejsy Wejścia Możliwa liczba czujników do mutingu do podłączenia Wyjścia Czas opóźnienia (wyjścia Q3/Q4) Typ przyłącza Dopuszczalny przekrój przewodu Ręczna / automatyczna (konfigurowana) 4 wejścia bezpieczeństwa 4 wejścia sterujące 0 / 2 4 wyjścia bezpieczeństwa 2 wyjścia testowe 0 s s Wtykowe zaciski śrubowe 2 SENS:CONTROL ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM SICK Online data sheet :21:16 Informacje mogą ulec zmianie bez powiadomienia

3 Jednoprzewodowy lub z cienkim przewodem (1x) Jednodrutowy lub drobnożyłowy (2x) Z cienkim przewodem z końcówką żyły (1x) Z cienkim przewodem z końcówką żyły (2x) Wskaźniki Magistrala sieciowa, sieć przemysłowa Rodzaj wbudowania 0,14 mm²... 2,5 mm² 0,14 mm²... 0,75 mm² 0,25 mm²... 2,5 mm² 0,25 mm²... 0,5 mm² LEDs CANopen DeviceNet EtherNet/IP Modbus TCP PROFIBUS DP PROFINET Za pośrednictwem bramy Dane elektryczne Klasa ochrony III (EN 61140) Zasilanie elektryczne Przez A1, A2 Rodzaj zasilania elektrycznego PELV lub SELV 1) Napięcie zasilania U V 24 V DC (19,2 V DC V DC) Tętnienia resztkowe 10 % Pobór mocy 3 W (DC) 1) Prąd zasilacza sieciowego, który zasila moduł, musi być ograniczony zewnętrznie do maks. 4 A. Przez sam zasilacz lub przez bezpiecznik. Dane mechaniczne Wymiary (szer. x wys. x głęb.) Masa 22,5 mm x 96,5 mm x 120,8 mm 180 g Dane dotyczące otoczenia Stopień ochrony Obudowa IP 40 (EN 60529) Zaciski IP 20 (EN 60529) Temperatura otoczenia pracy 25 C C Temperatura składowania 25 C C Wilgotność powietrza 15 % %, bez kondensacji Warunki klimatyczne wg EN (temperatura otoczenia 55 C, wilgotność względna powietrza 95%) Kompatybilność elektromagnetyczna (EMC) Klasa A (EN , EN 55011) Odporność na drgania 5 g RMS, 5 Hz Hz (EN ) :21:16 Online data sheet Informacje mogą ulec zmianie bez powiadomienia SENS:CONTROL ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM SICK 3

4 A B C D E F Rysunek wymiarowy (Wymiary w mm) (4.5) 78 (3.07) 58 (2.28) 93.7 (3.69) (4.76) H I J K L M N O P Q R S T 29.2 (1.15) 93.3 (3.67) 96.5 (3.8) 67 (2.64) 85 (3.35) 22.5 (0.89) 4 SENS:CONTROL ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM SICK Online data sheet :21:16 Informacje mogą ulec zmianie bez powiadomienia

5 Anschlussschema EN S1 S2 S3 X1 X2 A1 A2 Logic/Start Feedback Control output Supply (load) FLEX BUS Function Q3/Q4 delay FLEX BUS Input Load output I1 I2 I3 I4 Q1 Q2 Q3 Q4 KS :21:16 Online data sheet Informacje mogą ulec zmianie bez powiadomienia SENS:CONTROL ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM SICK 5

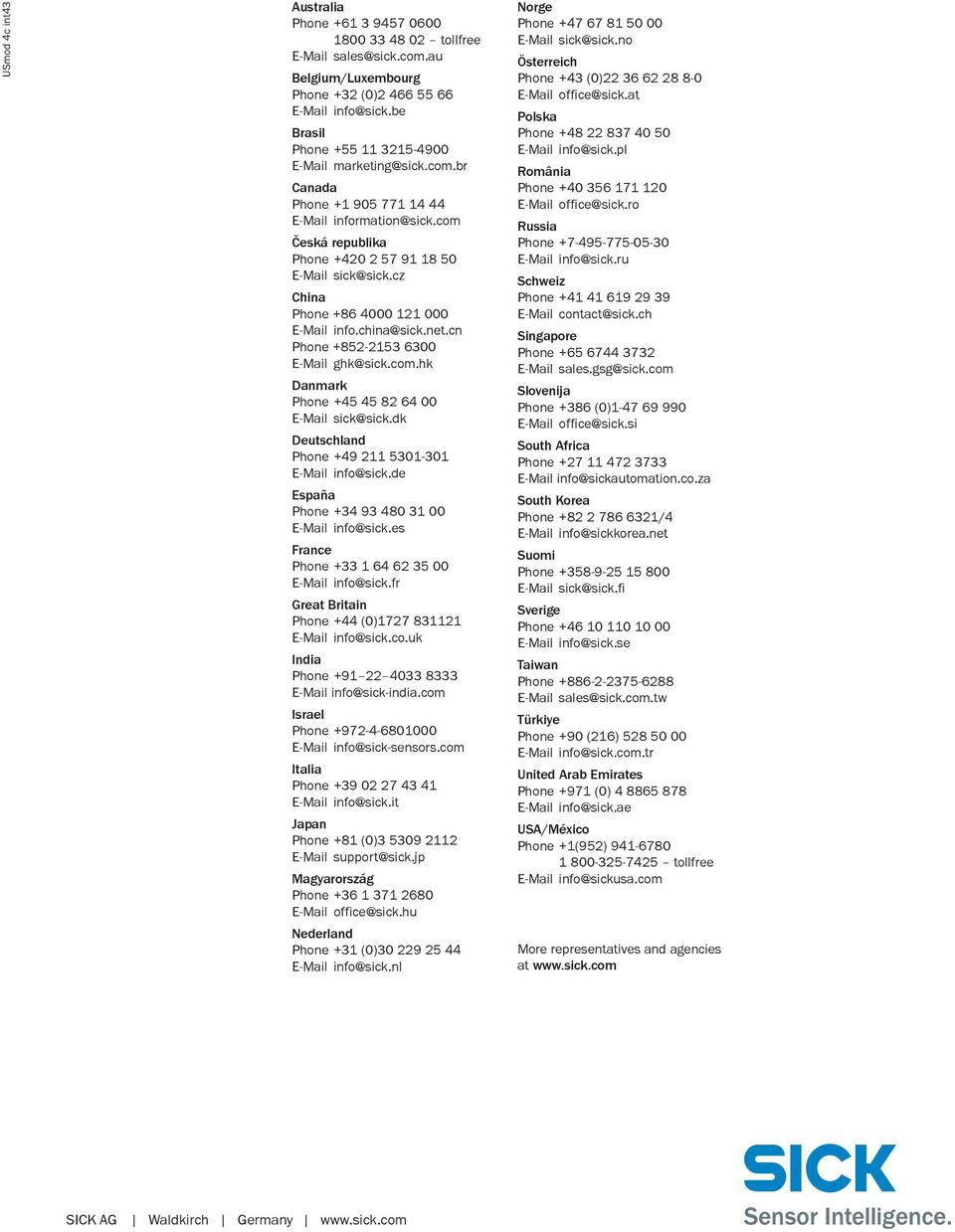

6 USmod 4c int43 Australia Phone tollfree sales@sick.com.au Belgium/Luxembourg Phone +32 (0) info@sick.be Brasil Phone marketing@sick.com.br Canada Phone information@sick.com Česká republika Phone sick@sick.cz China Phone info.china@sick.net.cn Phone ghk@sick.com.hk Danmark Phone sick@sick.dk Deutschland Phone info@sick.de España Phone info@sick.es France Phone info@sick.fr Great Britain Phone +44 (0) info@sick.co.uk India Phone info@sick-india.com Israel Phone info@sick-sensors.com Italia Phone info@sick.it Japan Phone +81 (0) support@sick.jp Magyarország Phone office@sick.hu Nederland Phone +31 (0) info@sick.nl Norge Phone sick@sick.no Österreich Phone +43 (0) office@sick.at Polska Phone info@sick.pl România Phone office@sick.ro Russia Phone info@sick.ru Schweiz Phone contact@sick.ch Singapore Phone sales.gsg@sick.com Slovenija Phone +386 (0) office@sick.si South Africa Phone info@sickautomation.co.za South Korea Phone /4 info@sickkorea.net Suomi Phone sick@sick.fi Sverige Phone info@sick.se Taiwan Phone sales@sick.com.tw Türkiye Phone +90 (216) info@sick.com.tr United Arab Emirates Phone +971 (0) info@sick.ae USA/México Phone +1(952) tollfree info@sickusa.com More representatives and agencies at SICK AG Waldkirch Germany
