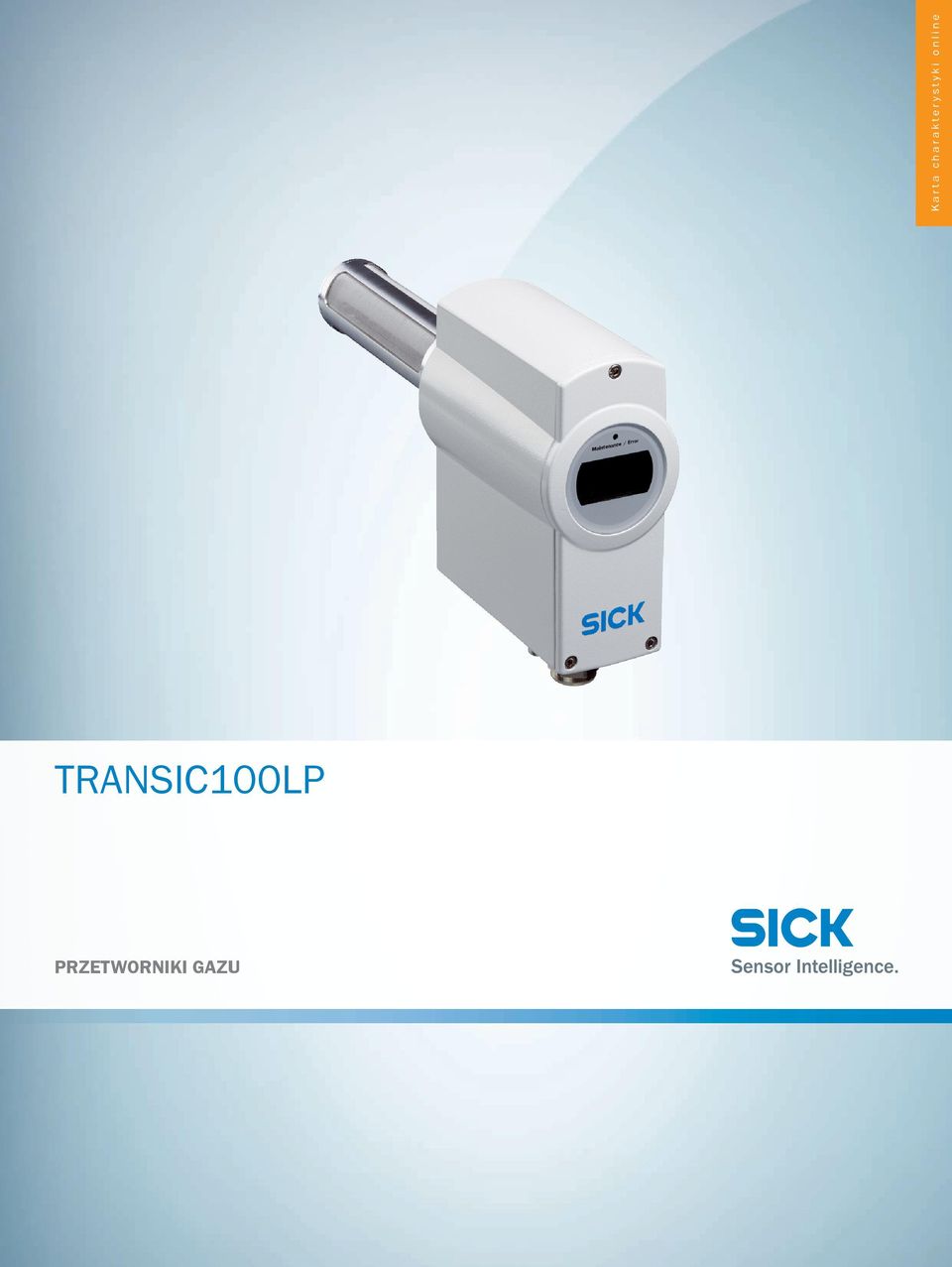

Karta charakterystyki online TRANSIC100LP PRZETWORNIKI GAZU

Transkrypt

1 Karta charakterystyki online TRANSIC100LP

2 A B C D E F H I J K L N O P Q R S T Informacje do zamówienia Typ TRANSIC100LP Nr artykułu Na zapytanie Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika. W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy. więcej wersji urządzeń i akcesoriów Zakresy stosowania Nadzorowanie warstwy gazu obojętnego w zbiornikach i pojemnikach Pomiar zawartości O 2 w gazach procesowych Pomiary w strefach zagrożonych wybuchem Nadzorowanie procesu w fermentatorach i bioreaktorach Nadzorowanie powietrza w pomieszczeniach Nadzorowanie jakości podczas produkcji gazów technicznych Zastępuje paramagnetyczne analizatory tlenu i komory elektrochemiczne Szczegółowe dane techniczne System TRANSIC100LP Wielkości pomiarowe O 2 etody pomiarowe Zakresy pomiarowe Czas odpowiedzi Dokładność Dryft punktu zerowego O 2 Spektroskopia przy użyciu lasera diodowego (TDLS) Vol.-% / Vol.-% 10 s 0,2 Vol.-% ± 0,1 Vol.-% rocznie Temperatura procesu 20 C C Ciśnienie procesu 800 hpa hpa Temperatura otoczenia 20 C C Temperatura składowania 30 C C Dopuszczenia dla stref zagrożonych wybuchem IECEx Zespół nadawczo-odbiorczy: Ex ib IIB T4 Gb; Ex ib tb IIIC T85 C Db Sonda pomiarowa: Ex op is IIB T4 Ga; Ex ib tb IIIC T85 C Db Zasilacz TSA151: Ex e mb [ib] IIB T4 Gb; Ex tb [ib] IIIC T85 C Db 2 ANALIZATORY GAZU SICK Karta charakterystyki online :40:22 Informacje mogą ulec zmianie bez powiadomienia

3 Bezpieczeństwo elektryczne ATEX NEC/CEC (US/CA) Zespół nadawczo-odbiorczy: II 1/2G Ex ib IIB T4 Gb; II 2D Ex ib tb IIIC T85 C Db Sonda pomiarowa: II 1/2G Ex op is IIB T4 Ga; II 2D Ex ib tb IIIC T85 C Db Zasilacz TSA151: II 2G Ex e mb [ib] IIB T4 Gb; II 2D Ex tb [ib] IIIC T85 C Db Zespół nadawczo-odbiorczy: Class I, Division 2, Group A, B, C, D T4 Sonda pomiarowa: Class I, Division 1 + 2, Group A, B, C, D T4 CE, F Stopień ochrony IP 66 Wyjścia analogowe Wyjścia dwustanowe Interfejsy i protokoły sieci przemysłowej Wymiary (szer. x wys. x głęb.) asa ateriał, mający kontakt z medium ontaż Zasilanie Funkcje korekcji Funkcje kontroli RS-232c RS-485 USB Napięcie Pobór prądu Pobór mocy 1 Wyjście: 0/ ma, 500 Ω 1 Wyjście: 0/ ma, 200 Ω Tylko w wersji ATEX/IECEx TRANSIC151LP 1 Zestyk przekaźnika: 30 V AC, 1 A / 60 V DC, 0,5 A 1 Wyjście NAUR: Tylko w wersji ATEX/IECEx TRANSIC151LP Własny interfejs serwisowy (nie dotyczy wersji ATEX/IECEx) Własny interfejs serwisowy (nie dotyczy wersji ATEX/IECEx) Własny interfejs serwisowy (niedopuszczony do stref zagrożonych wybuchem) Patrz rysunki wymiarowe 2,2 kg Stal nierdzewna (AISI 316L), Kalrez, EPD, PTFE, SiN, gf 2, Polimerowa warstwa ochronna Kołnierz do bezpośredniej instalacji w procesie Uchwyt ścienny do pomiarów powietrza atmosferycznego Uchwyt ścienny do pomiaru przy użyciu komory z gazem mierzonym 24 V DC TRANSIC151LP: 21, ,4 V W wersji ATEX/IECEx poprzez zasilacz TSA151, wymagany zasilacz PELV 500 ma TRANSIC151LP: 240 ma 6 W TRANSIC151LP: 5,2 W Regulacja za pomocą powietrza atmosferycznego, bez gazów wzorcowych Kontrola zanieczyszczenia :40:22 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ANALIZATORY GAZU SICK 3

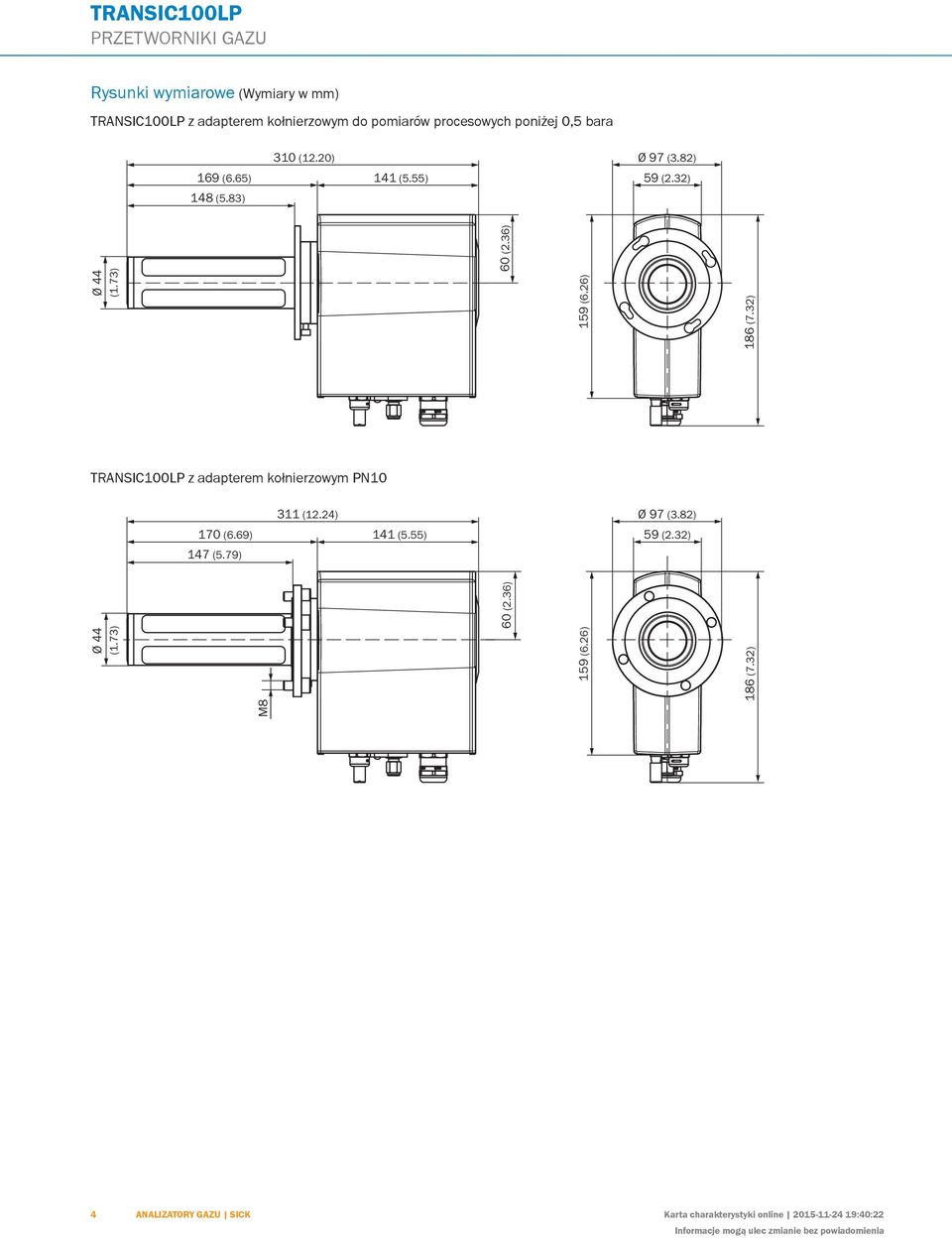

4 A B C D E F Rysunki wymiarowe (Wymiary w mm) TRANSIC100LP z adapterem kołnierzowym do pomiarów procesowych poniżej 0,5 bara Ø 44 (1.73) 169 (6.65) 148 (5.83) 310 (12.20) 141 (5.55) 60 (2.36) 159 (6.26) Ø 97 (3.82) 59 (2.32) 186 (7.32) H I J K L N O P Q R S T TRANSIC100LP z adapterem kołnierzowym PN10 Ø 44 (1.73) 170 (6.69) 147 (5.79) (12.24) 141 (5.55) 4 ANALIZATORY GAZU SICK Karta charakterystyki online :40:22 60 (2.36) 159 (6.26) Ø 97 (3.82) 59 (2.32) 186 (7.32) Informacje mogą ulec zmianie bez powiadomienia

5 TRANSIC100LP z uchwytem ściennym i komorą z gazem pomiarowym 341 (13.43) 322 (12.68) 87 (3.43) 59 (2.32) 54 (2.13) 34 (1.34) 6.5 (0.26) Ø 70 (2.76) 44 (1.73) 90 (3.54) 60 (2.36) 31.5 (1.24) 52 (2.05) 159 (6.26) (7.32) 210 (8.27) 103 (4.06) 46 (1.81) TRANSIC100LP z uchwytem ściennym do pomiarów otoczenia 310 (12.20) 141 (5.55) 169 (6.65) Ø 82 (3.23) 59 (2.32) 103 (4.06) Ø 44 (1.73) 159 (6.26) (7.32) Ø 6.5 (0.26) 52 (2.05) 82 (3.22) 123 (4.84) :40:22 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ANALIZATORY GAZU SICK 5

6 A B C D E F TRANSIC100LP TRANSIC100LP, osłona przed czynnikami atmosferycznymi do montażu na kołnierz 224 (8.82) 194 (7.64) 6 (.24) 207 (8.15) 352 (13.86) 200 (7.87) 157 (6.18) H I J K L N O P Q R S T 50 (1.97) 100 (3.94) 6 ANALIZATORY GAZU SICK Karta charakterystyki online :40:22 Informacje mogą ulec zmianie bez powiadomienia

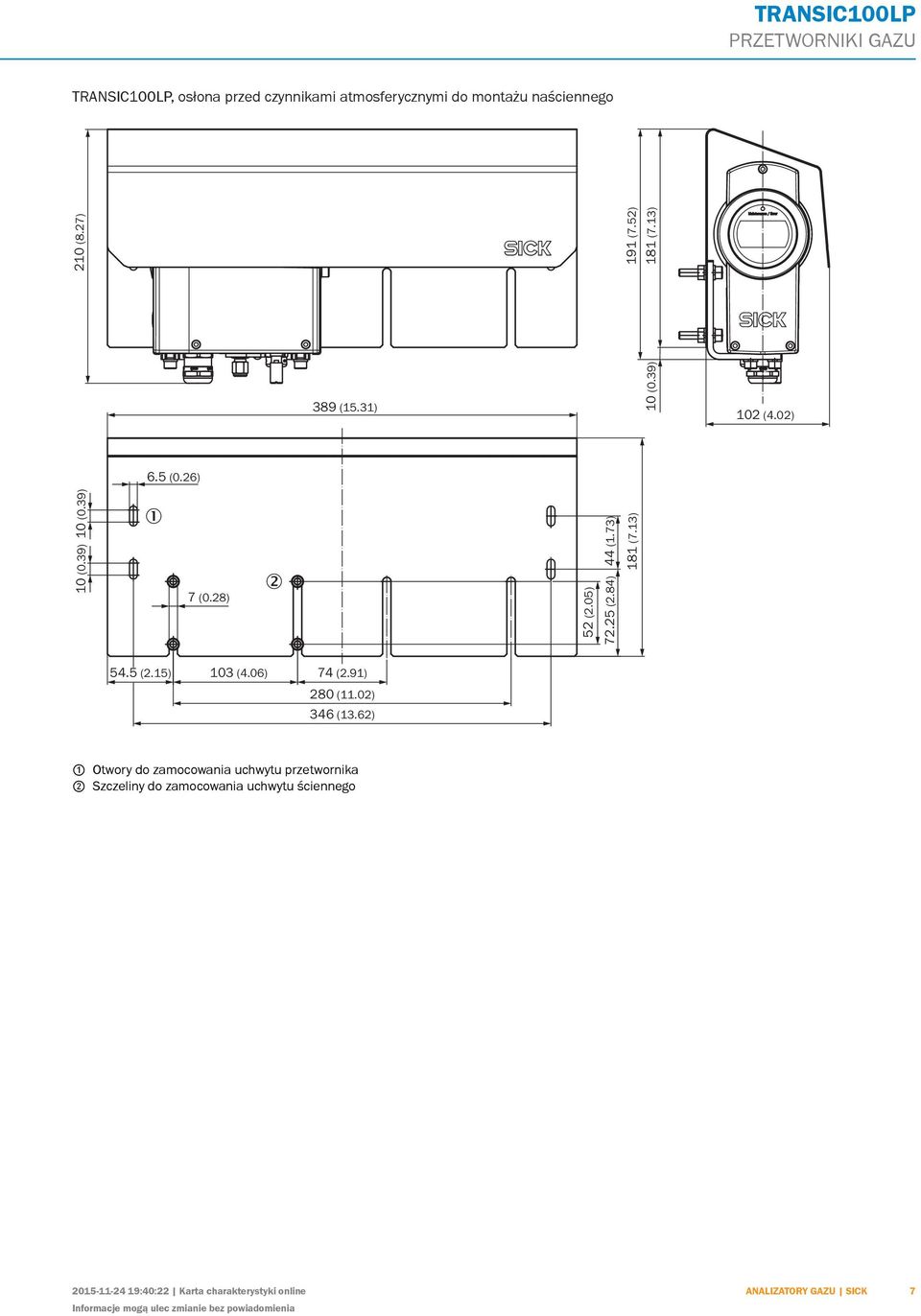

7 TRANSIC100LP, osłona przed czynnikami atmosferycznymi do montażu naściennego 210 (8.27) 389 (15.31) 6.5 (0.26) 10 (0.39) 10 (0.39) 7 (0.28) 52 (2.05) 44 (1.73) (2.84) 181 (7.13) 191 (7.52) 181 (7.13) 10 (0.39) 102 (4.02) 54.5 (2.15) 103 (4.06) 74 (2.91) 280 (11.02) 346 (13.62) 1 Otwory do zamocowania uchwytu przetwornika 2 Szczeliny do zamocowania uchwytu ściennego :40:22 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ANALIZATORY GAZU SICK 7

8 A B C D E F TRANSIC100LP TRANSIC151LP, zasilacze iskrobezpieczne TSA (10.55) 260 (10.24) 240 (9.45) 60 (2.36) 70 (2.76) 70 (2.76) 140 (5.51) 160 (6.30) 189 (7.44) 91 (3.58) 20 (.79) 42 (1.65) Ø 6.5 (0.26) Ø 11 (0.43) 61 (2.40) 99 (3.90) 9 (0.35) 240 (9.45) H I J K L N O P Q R S T 110 (4.33) 8 ANALIZATORY GAZU SICK Karta charakterystyki online :40:22 Informacje mogą ulec zmianie bez powiadomienia

9 Przyłącza Przyłącza gazu 1 Opcjonalne wejście gazu referencyjnego (Swagelok, 6 mm) 2 Wejście gazu (Swagelok, 6 mm) 3 Spust kondensatu 4 Wyjście gazu (Swagelok 6 mm) Przyłącza elektryczne i przeznaczenie zacisków 24 + A B 1 Dławnica kablowa 2 RS-232, interfejs serwisowy (RJ45) 3 Zworka do terminatora linii RS Terminator linii RS-485: aktywowany 5 Terminator linii RS-485: dezaktywowany 6 Zasilanie elektryczne U In : +24 V DC, 0 V (masa) 7 Wyjście analogowe I Out : +, 8 Przyłącza RS-485: A, B 9 Wyjście cyfrowe: alarm :40:22 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ANALIZATORY GAZU SICK 9

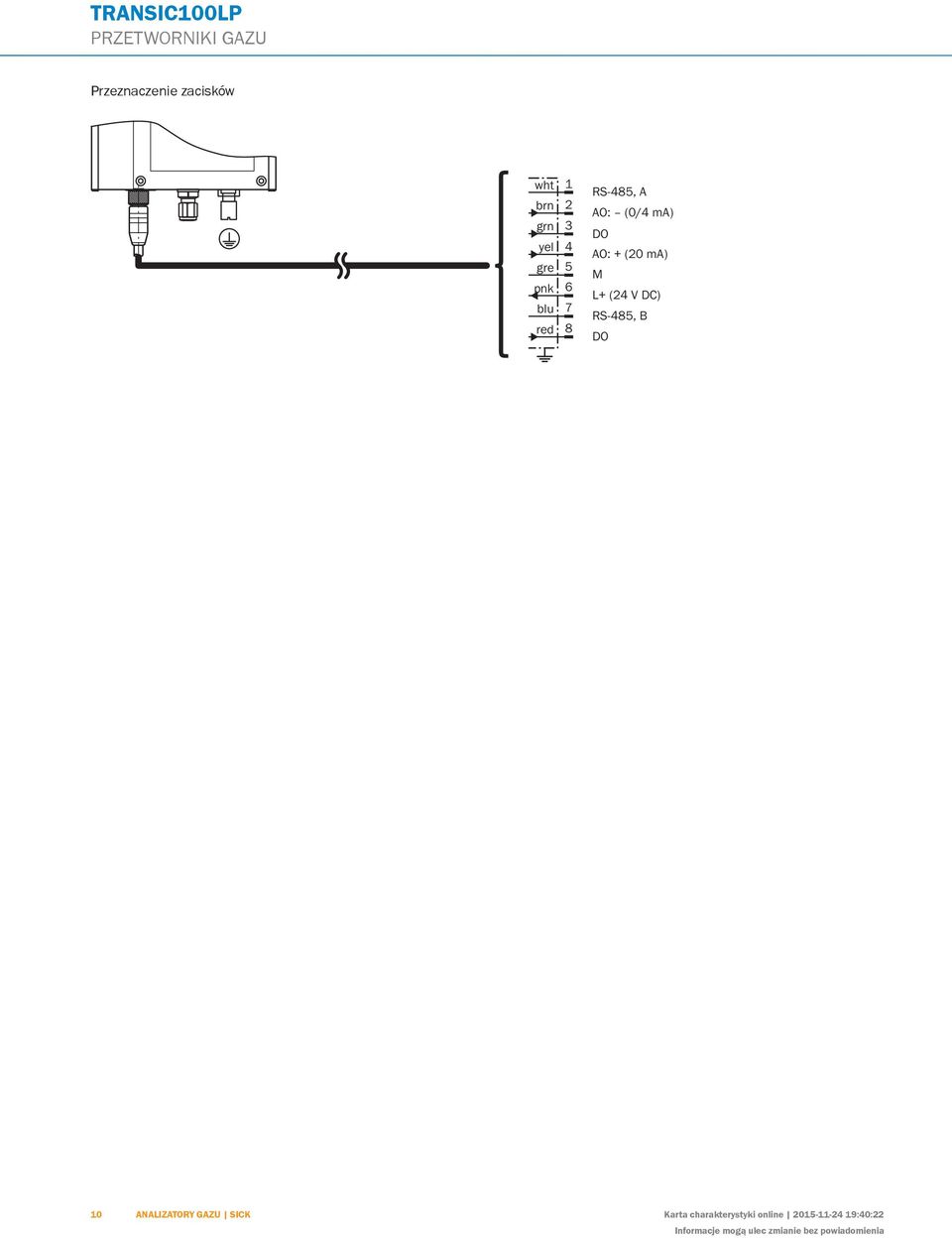

10 A B C D E F Przeznaczenie zacisków wht brn grn yel gre pnk blu red RS-485, A AO: (0/4 ma) DO AO: + (20 ma) L+ (24 V DC) RS-485, B DO H I J K L N O P Q R S T 10 ANALIZATORY GAZU SICK Karta charakterystyki online :40:22 Informacje mogą ulec zmianie bez powiadomienia
