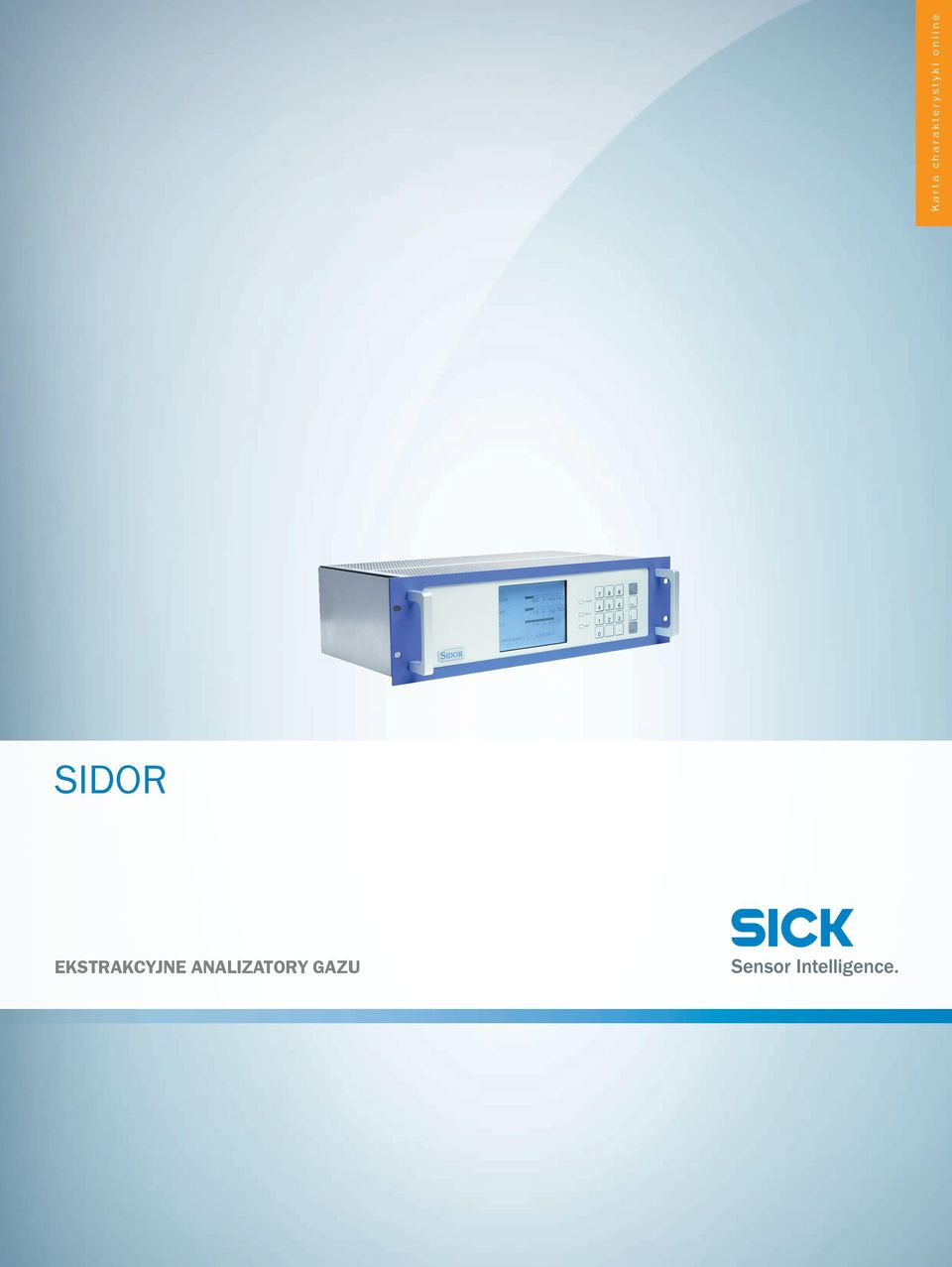

Karta charakterystyki online SIDOR EKSTRAKCYJNE ANALIZATORY GAZU

Transkrypt

1 Karta charakterystyki online SIDOR

2 A B C D E F H I J K L M N O P Q R S T certified certified Informacje do zamówienia Typ SIDOR Nr artykułu Na zapytanie Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika. W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy. więcej wersji urządzeń i akcesoriów Zakresy stosowania Monitorowanie emisji zgodnie z 13. (2001/80/WE) oraz 27. niemieckim rozporządzeniem BImSchV. Optymalizacja instalacji paleniskowych w małych kotłach Monitorowanie gazów wysypiskowych i biofermentatorów Pomiary eksploatacyjne w elektrowniach Szczegółowe dane techniczne System SIDOR Przepływ gazu 30 l/h l/h Temperatura mierzonego gazu 0 C C Temperatura na wejściu analizatora Ciśnienie procesu Wilgotność gazu procesowego Zapylenie 200 hpa hpa Bez kondensacji Pozbawiony pyłów i aerozoli Temperatura otoczenia +5 C C Temperatura składowania 20 C C Wilgotność otoczenia 95 % Wilgotność względna, nie powodująca korozji Zgodność Bezpieczeństwo elektryczne Stopień ochrony IP 20 Wyjścia analogowe Wyjścia dwustanowe Wejścia dwustanowe Dopuszczony do systemów wymagających pozwolenia 2001/80/WE (13. BImSchV) 2000/76/WE (17. BImSchV) 27. BImSchV TA-Luft EN EN MCERTS CE, ccs wył. 4 Wyjścia: ma, 500 Ω Z separacją galwaniczną 8 Styki przekaźnika: 30 V AC, 500 ma / 48 V DC, 500 ma Trzy wyjścia przekaźnikowe do sygnalizacji zakłóceń, serwisu i konserwacji 8 Wyjścia tranzystorowe: 24 V DC, 500 ma Dowolnie ustawiane 8 Wejścia z transoptorem: 2 ANALIZATORY GAZU SICK Karta charakterystyki online :40:22 Informacje mogą ulec zmianie bez powiadomienia

3 24 V DC Z separacją galwaniczną, dowolnie programowalne Interfejsy i protokoły sieci przemysłowej Wskazanie Obsługa Języki menu Wersja Wymiary (szer. x wys. x głęb.) Masa Zasilanie Przyłącza gazu mierzonego Funkcje korekcji Opcje Moduł analizatora SIDOR Opis Metody pomiarowe Zakresy pomiarowe RS-232c Napięcie Częstotliwość Pobór mocy CH 4 CO CO 2 NO N 2 O SO 2 Modbus RTU Wyświetlacz LCD Obsługa za pomocą menu przy użyciu wyświetlacza ciekłokrystalicznego i klawiatury foliowej Niemiecki, angielski, francuski, włoski, niderlandzki, polski, szwedzki, hiszpański Obudowa wsuwana 19 o wysokości równej 3 jednostkom, do montażu w szafach systemowych 483 mm x 132,5 mm x 332 mm (Szczegóły patrz rysunki wymiarowe) 9 kg kg Zależnie od wyposażenia 100 V / 115 V / 230 V Hz 150 W Zależnie od konfiguracji systemu Śrubunek grodziowy PVDF Do węża 6 x 1 mm Opcja: Swagelok 6 mm Opcja: Swagelok 1/4 Regulacja jednopunktowa ręczna albo automatyczna za pomocą powietrza atmosferycznego Regulacja ręczna albo automatyczna za pomocą gazów wzorcowych Zintegrowana pompa gazu mierzonego Czujnik przepływu Czujnik wilgotności Selektywny analizator NDIR do ciągłego pomiaru składnika gazu, absorbowanego w podczerwonym zakresie widma. Spektroskopia NDIR ppm / Vol.-% ppm / Vol.-% ppm / Vol.-% ppm / Vol.-% ppm / Vol.-% ppm / Vol.-% Zakresy pomiarowe certyfikowane CO NO SO mg/m³ / mg/m³ / mg/m³ mg/m³ / mg/m³ mg/m³ / mg/m³ / mg/m³ Czas odpowiedzi Dryft czułości Dryft punktu zerowego 3 s Typowo przy 60 l/h, zależnie od długości kuwety oraz natężenia przepływu gazu 2 % raz na kwartał przy regularnej kalibracji 1-punktowej 2 % raz na kwartał przy regularnej kalibracji 1-punktowej Materiał, mający kontakt z medium Viton B, PVDF, szkło, aluminium, Stal nierdzewna :40:22 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ANALIZATORY GAZU SICK 3

4 A B C D E F H I J K L M N O P Q R S T Moduł analizatora OXOR-E Opis Metody pomiarowe Zakresy pomiarowe Zakresy pomiarowe certyfikowane Czas odpowiedzi Dryft czułości Dryft punktu zerowego O 2 O 2 Określanie zawartości tlenu za pomocą komory elektrochemicznej Komora elektrochemiczna Vol.-% / Vol.-% Vol.-% / Vol.-% 30 s Typowo przy 60 l/h, zależnie od natężenia przepływu gazu 1 % wartości końcowej zakresu pomiarowego na tydzień 2 % raz na kwartał przy regularnej kalibracji 1-punktowej 2 % wartości końcowej zakresu pomiarowego na miesiąc 0,2 % raz na kwartał przy regularnej kalibracji 1-punktowej Materiał, mający kontakt z medium Viton B, PVDF, Stal nierdzewna Moduł analizatora OXOR-P Opis Metody pomiarowe Zakresy pomiarowe Zakresy pomiarowe certyfikowane Czas odpowiedzi Dryft czułości Dryft punktu zerowego Materiał, mający kontakt z medium O 2 O 2 Dokładny analizator zawartości tlenu, pracujący na zasadzie paramagnetycznej Zasada hantli paramagnetycznej Vol.-% / Vol.-% Vol.-% / Vol.-% 4 s Przy natężeniu przepływu gazu 60 l/h 1 % wartości końcowej zakresu pomiarowego na tydzień 2 % raz na kwartał przy regularnej kalibracji 1-punktowej 1 % najmniejszego zakresu pomiarowego na tydzień Zakres pomiarowy mniejszy od 5% obj.: 0,05 Vol.-% na tydzień 0,2 % raz na kwartał przy regularnej kalibracji 1-punktowej Viton B, PVDF, szkło, Stal nierdzewna , Platyna, Nikiel, aluminium 4 ANALIZATORY GAZU SICK Karta charakterystyki online :40:22 Informacje mogą ulec zmianie bez powiadomienia

5 42 (1.65) SIDOR Rysunek wymiarowy (Wymiary w mm) 483 (19.02) (5.22) Function Service Alarm Esc Help Enter 290 (11.42) 275 (10.83) 250 (9.84) 442 (17.40) Przyłącza X2 X4 X6 X3 X5 X7 X1 1 Wejście gazu mierzonego 2 Wyjście spalin 3 Gaz zerowy :40:22 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ANALIZATORY GAZU SICK 5
