Czytniki kodów kreskowych CLV62x / CLV622 / Short Range

Transkrypt

1 KATALOG ONLINE Czytniki kodów kreskowych CLV62x / CLV622 / Short Range CLV

2 Czytniki kodów kreskowych CLV62x CLV622 Short Range Nazwa modelu > CLV Numer części > Korzyści Wysoka prędkość odczytu uszkodzonych i zasłoniętych kodów za pomocą technologii rozpoznawania kodów SMART620 Zwiększona inteligencja czytnika umożliwia zaawansowaną konfigurację operacji logicznych, zmniejszając nakłady na programowanie systemu sterowania. Dane są następnie dostarczane w wybranym formacie Nie jest wymagana dodatkowa brama sieciowa w modelach ethernetowych - niższy koszt Czytnik CLV62x może być używany jako multiplekser w każdej sieci CAN czytnika firmy SICK - nie jest potrzebny dodatkowy multiplekser Rozpoznawanie kodów w czasie rzeczywistym przy bardzo dużej prędkości Niewielkie rozmiary i prosty układ umożliwiają szybki montaż nawet w kompaktowych urządzeniach Cechy Wersja: Short Range Typ połączenia: Standard Pole odczytu: Boczny (105 ) Budowa czytnika: Czytnik rastrowy Ognisko: Ognisko stałe Nadajnik światła: Widzialne światło czerwone (655 nm) MTBF: h Klasa lasera: 2 (EN (A2: )) Pole widzenia: 50 Rozdzielczość kodu: 0,15 mm... 0,5 mm Odległość odczytu (przy danej rozdzielczości kodu): 55 mm mm (0,5 mm) Wysokość rastra, liczba linii, przy danej odległości: 15 mm, 8, 185 mm Częstotliwość skanowania: 400 Hz Hz Wydajność Typy kodów kreskowych: 2/5 Interleaved, Wszystkie aktualne typy kodów, Codabar, Code 128, Code 39, Code 93, GS1 DataBar, GS1-128 EAN 128, Pharmacode, UPC GTIN EAN Proporcje druku: 2:1... 3:1 Liczba kodów na skanowanie: (dekoder standardowy), (SMART620) Liczba kodów na przedział odczytu: (z automatycznym rozdzielaniem) Liczba znaków na przedział odczytu: 5.000, 500 (dla funkcji multipleksera w trybie pracy CAN)

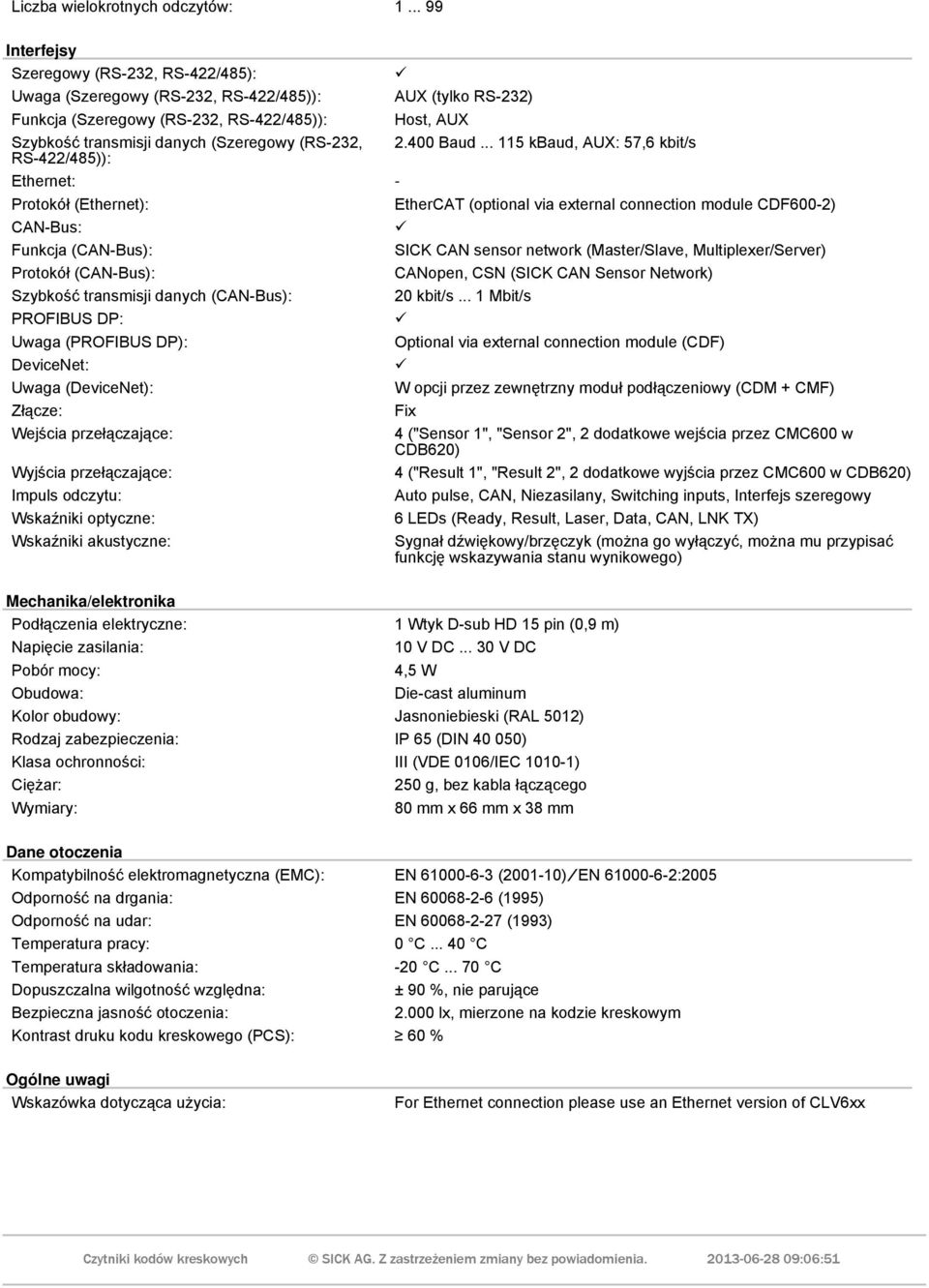

3 Liczba wielokrotnych odczytów: Interfejsy Szeregowy (RS-232, RS-422/485): Uwaga (Szeregowy (RS-232, RS-422/485)): AUX (tylko RS-232) Funkcja (Szeregowy (RS-232, RS-422/485)): Host, AUX Szybkość transmisji danych (Szeregowy (RS-232, Baud kbaud, AUX: 57,6 kbit/s RS-422/485)): Ethernet: - Protokół (Ethernet): EtherCAT (optional via external connection module CDF600-2) CAN-Bus: Funkcja (CAN-Bus): SICK CAN sensor network (Master/Slave, Multiplexer/Server) Protokół (CAN-Bus): CANopen, CSN (SICK CAN Sensor Network) Szybkość transmisji danych (CAN-Bus): 20 kbit/s... 1 Mbit/s PROFIBUS DP: Uwaga (PROFIBUS DP): Optional via external connection module (CDF) DeviceNet: Uwaga (DeviceNet): W opcji przez zewnętrzny moduł podłączeniowy (CDM + CMF) Złącze: Fix Wejścia przełączające: 4 ("Sensor 1", "Sensor 2", 2 dodatkowe wejścia przez CMC600 w CDB620) Wyjścia przełączające: 4 ("Result 1", "Result 2", 2 dodatkowe wyjścia przez CMC600 w CDB620) Impuls odczytu: Auto pulse, CAN, Niezasilany, Switching inputs, Interfejs szeregowy Wskaźniki optyczne: 6 LEDs (Ready, Result, Laser, Data, CAN, LNK TX) Wskaźniki akustyczne: Sygnał dźwiękowy/brzęczyk (można go wyłączyć, można mu przypisać funkcję wskazywania stanu wynikowego) Mechanika/elektronika Podłączenia elektryczne: 1 Wtyk D-sub HD 15 pin (0,9 m) Napięcie zasilania: 10 V DC V DC Pobór mocy: 4,5 W Obudowa: Die-cast aluminum Kolor obudowy: Jasnoniebieski (RAL 5012) Rodzaj zabezpieczenia: IP 65 (DIN ) Klasa ochronności: III (VDE 0106/IEC ) Ciężar: 250 g, bez kabla łączącego Wymiary: 80 mm x 66 mm x 38 mm Dane otoczenia Kompatybilność elektromagnetyczna (EMC): EN ( ) EN :2005 Odporność na drgania: EN (1995) Odporność na udar: EN (1993) Temperatura pracy: 0 C C Temperatura składowania: -20 C C Dopuszczalna wilgotność względna: ± 90 %, nie parujące Bezpieczna jasność otoczenia: lx, mierzone na kodzie kreskowym Kontrast druku kodu kreskowego (PCS): 60 % Ogólne uwagi Wskazówka dotycząca użycia: For Ethernet connection please use an Ethernet version of CLV6xx

4 Rysunek techniczny Schemat pola odczytu
