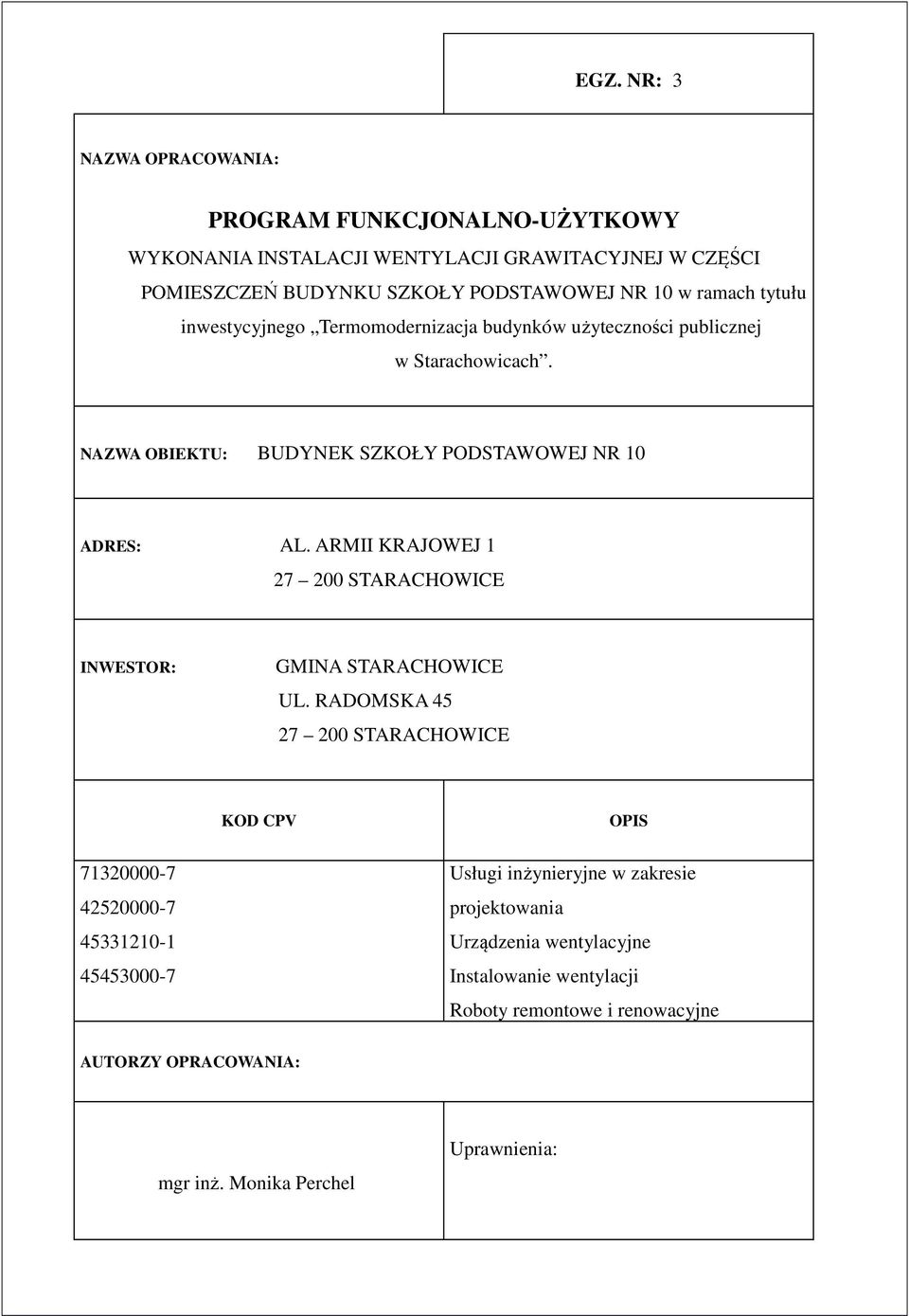

1 EGZ. NR: 3 NAZWA OPRACOWANIA: PROGRAM FUNKCJONALNO-UŻYTKOWY WYKONANIA INSTALACJI WENTYLACJI GRAWITACYJNEJ W CZĘŚCI POMIESZCZEŃ BUDYNKU SZKOŁY PODSTAWOWEJ NR 10 w ramach tytułu inwestycyjnego Termomodernizacja budynków użyteczności publicznej w Starachowicach. NAZWA OBIEKTU: BUDYNEK SZKOŁY PODSTAWOWEJ NR 10 ADRES: AL. ARMII KRAJOWEJ STARACHOWICE INWESTOR: GMINA STARACHOWICE UL. RADOMSKA STARACHOWICE KOD CPV OPIS Usługi inżynieryjne w zakresie projektowania Urządzenia wentylacyjne Instalowanie wentylacji Roboty remontowe i renowacyjne AUTORZY OPRACOWANIA: mgr inż. Monika Perchel Uprawnienia:

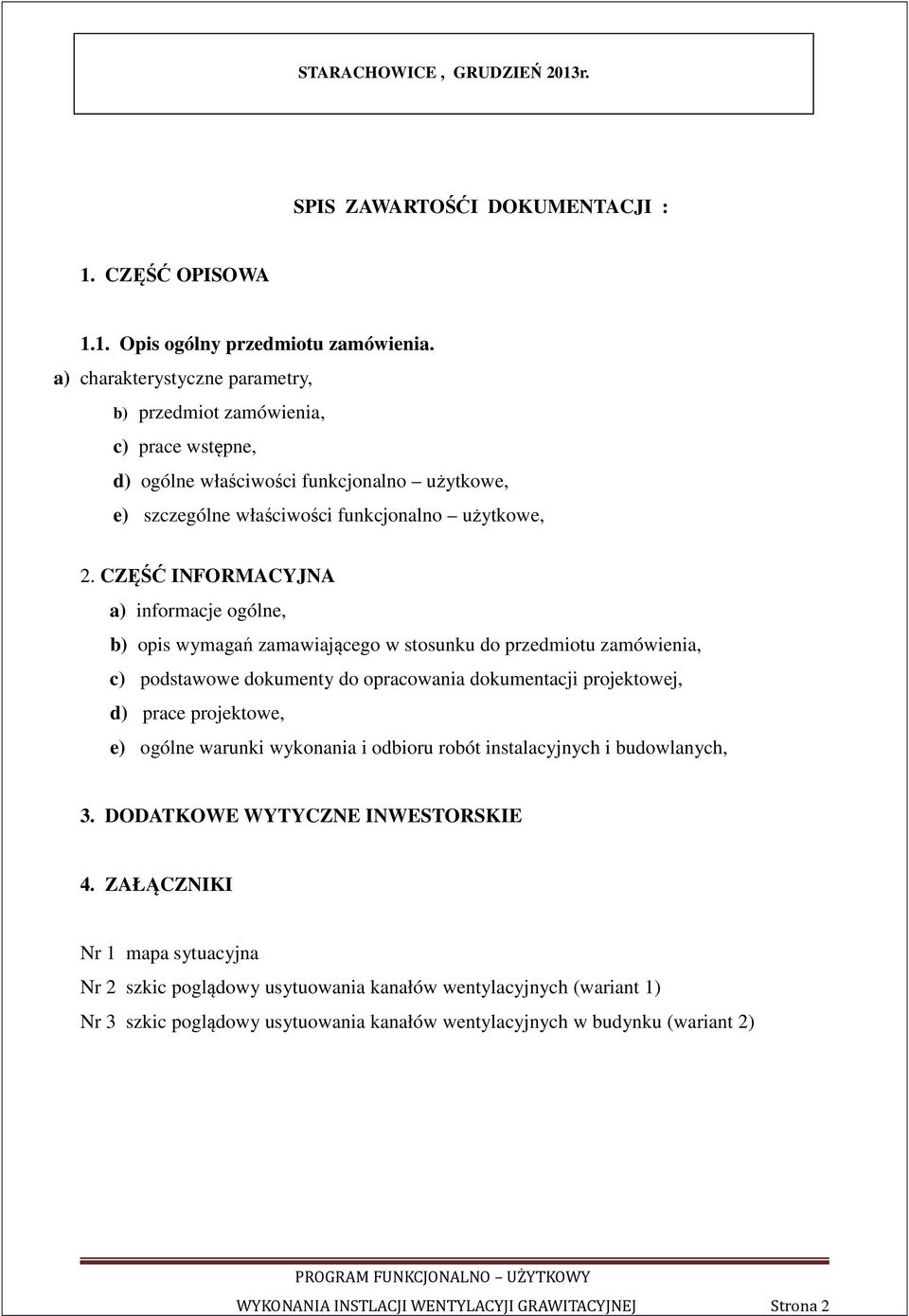

2 STARACHOWICE, GRUDZIEŃ 2013r. SPIS ZAWARTOŚĆI DOKUMENTACJI : 1. CZĘŚĆ OPISOWA 1.1. Opis ogólny przedmiotu zamówienia. a) charakterystyczne parametry, b) przedmiot zamówienia, c) prace wstępne, d) ogólne właściwości funkcjonalno użytkowe, e) szczególne właściwości funkcjonalno użytkowe, 2. CZĘŚĆ INFORMACYJNA a) informacje ogólne, b) opis wymagań zamawiającego w stosunku do przedmiotu zamówienia, c) podstawowe dokumenty do opracowania dokumentacji projektowej, d) prace projektowe, e) ogólne warunki wykonania i odbioru robót instalacyjnych i budowlanych, 3. DODATKOWE WYTYCZNE INWESTORSKIE 4. ZAŁĄCZNIKI Nr 1 mapa sytuacyjna Nr 2 szkic poglądowy usytuowania kanałów wentylacyjnych (wariant 1) Nr 3 szkic poglądowy usytuowania kanałów wentylacyjnych w budynku (wariant 2) WYKONANIA INSTLACJI WENTYLACYJI GRAWITACYJNEJ Strona 2

3 1. CZĘŚĆ OPISOWA 1.1. Opis ogólny przedmiotu zamówienia. a) Charakterystyczne parametry Budynek, którego dotyczy zamówienie jest obiektem wolnostojącym, dwupiętrowym o nieregularnej bryle, częściowo podpiwniczony. Budynek ten pełni funkcję publiczną - szkolnictwo. Dane ogólne budynku: - powierzchnia zabudowy 2 886,0 m 2 - powierzchnia netto 2 493,0 m 2 - kubatura 12396,0 m 2 - ilość kondygnacji 3 Przedmiotem opracowania są następujące pomieszczenia usytuowane na parterze: - pokój nauczycielski - sala rehabilitacji nr 19 - dwie sale klas O nr 17 i 18 - sale lekcyjne nr 9, 9A, 10, 11,12, 13, 14,15, 16 - szatnia ogólna b) Przedmiot zamówienia Przedmiotem zamówienia jest zaprojektowanie i wykonanie instalacji wentylacji grawitacyjnej w części pomieszczeń budynku Szkoły Podstawowej Nr 10 przy Al. Armii Krajowej 1 w Starachowicach w ramach tytułu inwestycyjnego Termomodernizacja budynków użyteczności publicznej w Starachowicach. Zamówienie obejmuje: - sporządzenie projektu budowlanego i uzyskania wynikających z przepisów: opinii, uzgodnień i pozwoleń ( 4 egz. w wersji papierowej, 1 egz. na płycie CD WYKONANIA INSTLACJI WENTYLACYJI GRAWITACYJNEJ Strona 3

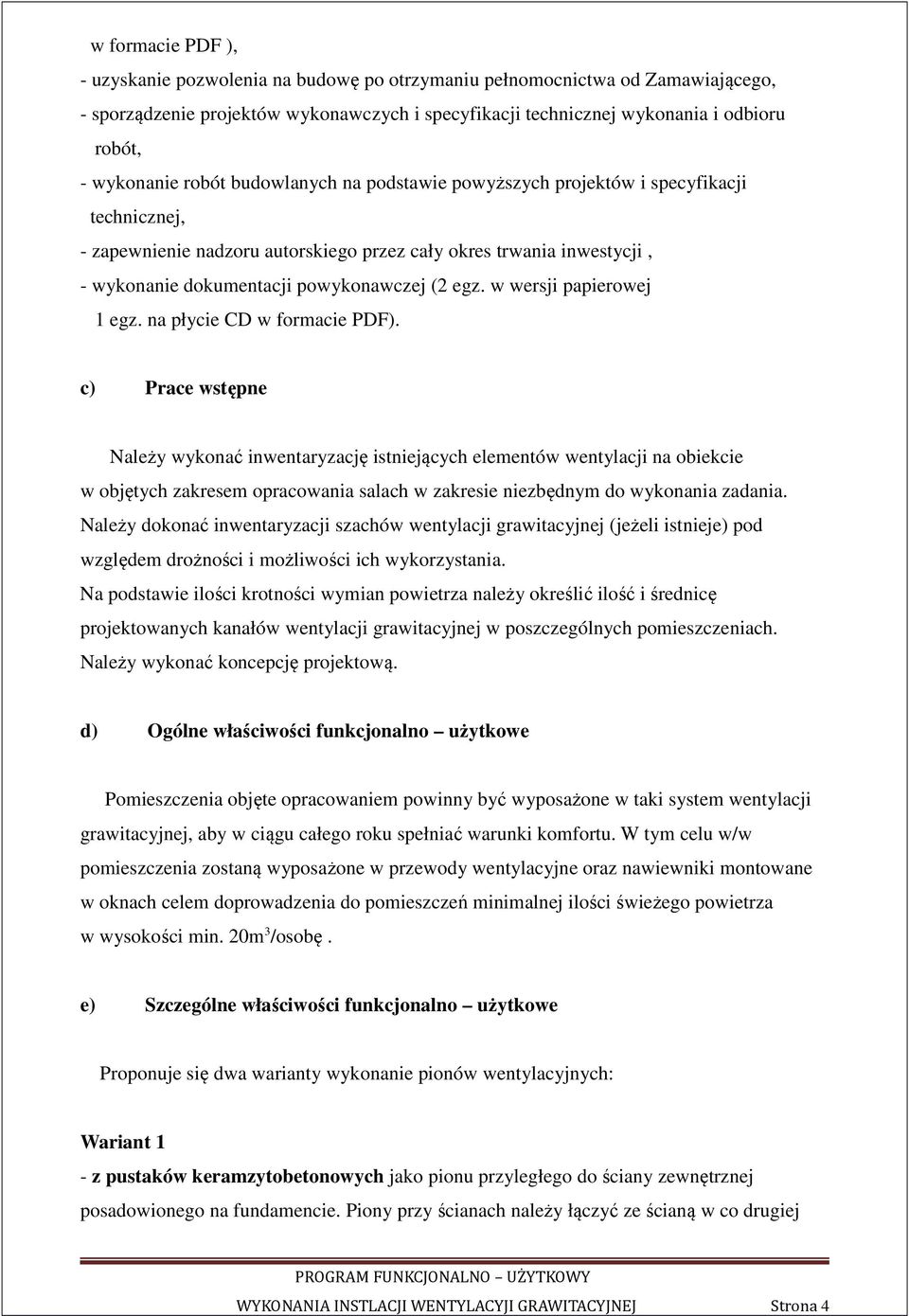

4 w formacie PDF ), - uzyskanie pozwolenia na budowę po otrzymaniu pełnomocnictwa od Zamawiającego, - sporządzenie projektów wykonawczych i specyfikacji technicznej wykonania i odbioru robót, - wykonanie robót budowlanych na podstawie powyższych projektów i specyfikacji technicznej, - zapewnienie nadzoru autorskiego przez cały okres trwania inwestycji, - wykonanie dokumentacji powykonawczej (2 egz. w wersji papierowej 1 egz. na płycie CD w formacie PDF). c) Prace wstępne Należy wykonać inwentaryzację istniejących elementów wentylacji na obiekcie w objętych zakresem opracowania salach w zakresie niezbędnym do wykonania zadania. Należy dokonać inwentaryzacji szachów wentylacji grawitacyjnej (jeżeli istnieje) pod względem drożności i możliwości ich wykorzystania. Na podstawie ilości krotności wymian powietrza należy określić ilość i średnicę projektowanych kanałów wentylacji grawitacyjnej w poszczególnych pomieszczeniach. Należy wykonać koncepcję projektową. d) Ogólne właściwości funkcjonalno użytkowe Pomieszczenia objęte opracowaniem powinny być wyposażone w taki system wentylacji grawitacyjnej, aby w ciągu całego roku spełniać warunki komfortu. W tym celu w/w pomieszczenia zostaną wyposażone w przewody wentylacyjne oraz nawiewniki montowane w oknach celem doprowadzenia do pomieszczeń minimalnej ilości świeżego powietrza w wysokości min. 20m 3 /osobę. e) Szczególne właściwości funkcjonalno użytkowe Proponuje się dwa warianty wykonanie pionów wentylacyjnych: Wariant 1 - z pustaków keramzytobetonowych jako pionu przyległego do ściany zewnętrznej posadowionego na fundamencie. Piony przy ścianach należy łączyć ze ścianą w co drugiej WYKONANIA INSTLACJI WENTYLACYJI GRAWITACYJNEJ Strona 4

5 warstwie kotwami prętem Ø5 i metalowymi opaskami co 2,0m. W trakcie murowania po ułożeniu każdej warstwy należy dokładnie wyrównać i oczyszczać wewnętrzną spoinę. Piony wentylacyjne należy ocieplić styropianem i wyprowadzić ponad połać dachową min. 60cm. Dopuszcza się obmurowanie pionów wentylacyjnych cegłą ponad dachem. Od góry piony wentylacyjne zaopatrzyć w nasady kominowe Turbowent Tulipan urządzenie dynamicznie wykorzystujące siłę wiatru do wspomagania ciągu kominowego. Obrotowe nasady kominowe wprawiane w ruch wirowy poprzez wiatr, wspomagają ciąg kominowy w przewodach wentylacyjnych. Ponadto bardzo dobrze chronią przewód kominowym przed powstawaniem tak zwanego ciągu wstecznego, czyli ssania. Wariant 2 - system kominów dwuściennych, polega na montażu zewnętrznego komina z elementów rur dwuściennych ze stali. Aby zapewnić prawidłowe działanie pionów wentylacyjnych opisanych w wariancie 1 i 2 należy dostarczyć odpowiednią ilość powietrza, dzięki ciągłemu nawiewaniu świeżego powietrza małym strumieniem. Takie rozwiązanie nie dopuści do wychłodzenia kanałów wywiewnych i odwrócenia w nich ciągu. W pomieszczeniach objętych opracowaniem należy zamontować w każdej kwaterze okiennej nawiewniki higrosterowalne. Nawiewniki takie są sterowane automatycznie. Strumień przepływu powietrza jest uzależniony od zawartości pary wodnej (wilgotności względnej) wewnątrz pomieszczenia, tzn. od zanieczyszczenia powietrza wynikającego z wykonywania czynności. Czujnikiem sterującym jest taśma poliamidowa, która pod wpływem zmian wilgotności względnej w powietrzu zmienia swoją długość, co powoduje większe, bądź mniejsze otwarcie przepustnicy, a tym samym doprowadzenie większego bądź mniejszego strumienia powietrza do pomieszczenia. - Nawiewniki pracują w zakresie od 35 do 70% wilgotności względnej. Jeżeli wilgotność w pomieszczeniu jest mniejsza lub równa 35% nawiewnik jest przymknięty do pomieszczenia doprowadzany jest minimalny strumień powietrza. Wraz ze wzrostem wilgotności nawiewnik otwiera się i przy wartości 70% lub więcej uzyskuje wydajność maksymalną. WYKONANIA INSTLACJI WENTYLACYJI GRAWITACYJNEJ Strona 5

6 - Nawiewniki są tak skonstruowane, że powietrze zewnętrzne nie styka się bezpośrednio z czujnikiem. Dzięki temu analizowane są warunki panujące w pomieszczeniach, a nie na zewnątrz. - Istnieje możliwość blokady w pozycji, przy której osiągany jest minimalny stały dopływ powietrza. - W zależności o sposobu montażu zmienia się kierunek nawiewu powietrza (pionowo w górę lub ukośnie). - Nawiewnik działa bez udziału człowieka oraz nie wymaga zasilania elektrycznego. Wybór wariantu po analizie ekonomiczno technicznej pozostaje w gestii projektanta. Ostateczne rozwiązanie techniczne zapewnienia sposobu wymiany powietrza w pomieszczeniach należy uzgodnić z przedstawicielem Inwestora. Szczegółowy opis pomieszczeń objętych opracowaniem: - pokój nauczycielski o powierzchni użytkowej 38,16m 2. Pomieszczenie nie posiada wentylacji. Do zapewnienia odpowiedniej wymiany powietrza należy wykonać od strony północno wschodniej min. dwa przewody wentylacyjne. Kratki wentylacyjne w pomieszczeniu 140 x 270mm. Zamontować nawiewniki okienne higrosterowalne. Zapewnić w pomieszczeniu min. 2 wymiany na godzinę. Strumień objętości powietrza wentylacyjnego w pomieszczeniach przeznaczonych na stały i czasowy pobyt ludzi powinien wynosić min. 20 m 3 /h dla każdej przebywającej osoby. Ilość osób jednocześnie przebywających w pomieszczeniu wynosi ok sala rehabilitacji nr 19 o powierzchni użytkowej 52,62m 2. Sala jest obecnie wyposażona w jeden kanał wentylacji grawitacyjnej o wymiarach 140 x 140mm. Do zapewnienia odpowiedniej wentylacji należy wykonać od strony północno wschodniej min. dwa przewody wentylacyjne. Zastosować kratki wentylacyjne w sali 140 x 270mm. Zamontować nawiewniki okienne higrosterowalne. Zapewnić w pomieszczeniu min. 2 wymiany na godzinę. Strumień objętości powietrza wentylacyjnego w pomieszczeniach przeznaczonych na stały i czasowy pobyt ludzi powinien wynosić min. 20 m 3 /h dla każdej przebywającej osoby. Ilość osób jednocześnie przebywających w pomieszczeniu wynosi max. 10. Zaleca się zaprojektowanie urządzenia, które pozwoli zwiększyć ilość powietrza usuwanego z pomieszczenia w czasie jego użytkowania. Jego wydajność powinna wynosić co najmniej 200 m 3 /h. WYKONANIA INSTLACJI WENTYLACYJI GRAWITACYJNEJ Strona 6

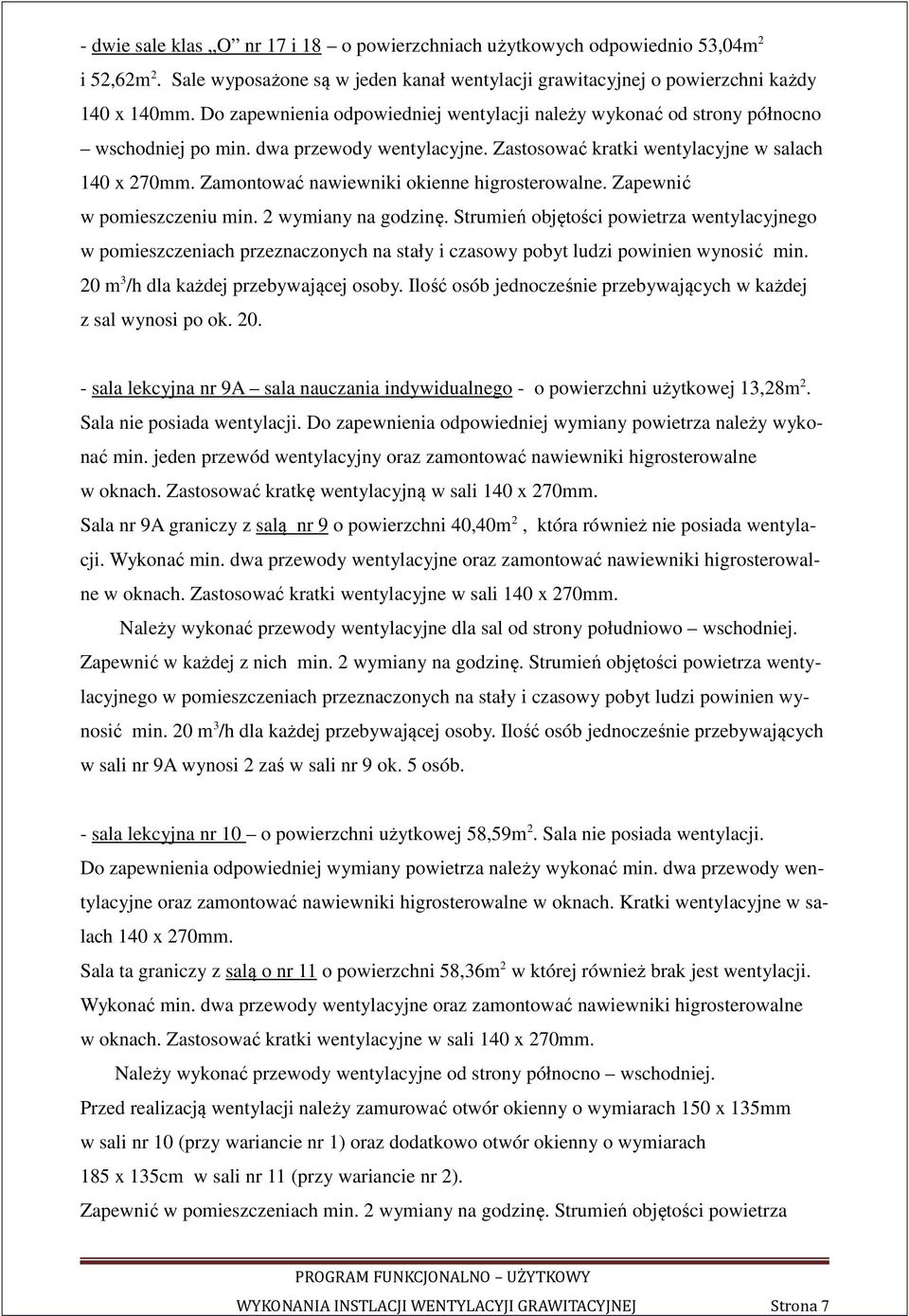

7 - dwie sale klas O nr 17 i 18 o powierzchniach użytkowych odpowiednio 53,04m 2 i 52,62m 2. Sale wyposażone są w jeden kanał wentylacji grawitacyjnej o powierzchni każdy 140 x 140mm. Do zapewnienia odpowiedniej wentylacji należy wykonać od strony północno wschodniej po min. dwa przewody wentylacyjne. Zastosować kratki wentylacyjne w salach 140 x 270mm. Zamontować nawiewniki okienne higrosterowalne. Zapewnić w pomieszczeniu min. 2 wymiany na godzinę. Strumień objętości powietrza wentylacyjnego w pomieszczeniach przeznaczonych na stały i czasowy pobyt ludzi powinien wynosić min. 20 m 3 /h dla każdej przebywającej osoby. Ilość osób jednocześnie przebywających w każdej z sal wynosi po ok sala lekcyjna nr 9A sala nauczania indywidualnego - o powierzchni użytkowej 13,28m 2. Sala nie posiada wentylacji. Do zapewnienia odpowiedniej wymiany powietrza należy wykonać min. jeden przewód wentylacyjny oraz zamontować nawiewniki higrosterowalne w oknach. Zastosować kratkę wentylacyjną w sali 140 x 270mm. Sala nr 9A graniczy z salą nr 9 o powierzchni 40,40m 2, która również nie posiada wentylacji. Wykonać min. dwa przewody wentylacyjne oraz zamontować nawiewniki higrosterowalne w oknach. Zastosować kratki wentylacyjne w sali 140 x 270mm. Należy wykonać przewody wentylacyjne dla sal od strony południowo wschodniej. Zapewnić w każdej z nich min. 2 wymiany na godzinę. Strumień objętości powietrza wentylacyjnego w pomieszczeniach przeznaczonych na stały i czasowy pobyt ludzi powinien wynosić min. 20 m 3 /h dla każdej przebywającej osoby. Ilość osób jednocześnie przebywających w sali nr 9A wynosi 2 zaś w sali nr 9 ok. 5 osób. - sala lekcyjna nr 10 o powierzchni użytkowej 58,59m 2. Sala nie posiada wentylacji. Do zapewnienia odpowiedniej wymiany powietrza należy wykonać min. dwa przewody wentylacyjne oraz zamontować nawiewniki higrosterowalne w oknach. Kratki wentylacyjne w salach 140 x 270mm. Sala ta graniczy z salą o nr 11 o powierzchni 58,36m 2 w której również brak jest wentylacji. Wykonać min. dwa przewody wentylacyjne oraz zamontować nawiewniki higrosterowalne w oknach. Zastosować kratki wentylacyjne w sali 140 x 270mm. Należy wykonać przewody wentylacyjne od strony północno wschodniej. Przed realizacją wentylacji należy zamurować otwór okienny o wymiarach 150 x 135mm w sali nr 10 (przy wariancie nr 1) oraz dodatkowo otwór okienny o wymiarach 185 x 135cm w sali nr 11 (przy wariancie nr 2). Zapewnić w pomieszczeniach min. 2 wymiany na godzinę. Strumień objętości powietrza WYKONANIA INSTLACJI WENTYLACYJI GRAWITACYJNEJ Strona 7

8 wentylacyjnego w pomieszczeniach przeznaczonych na stały i czasowy pobyt ludzi powinien wynosić min. 20 m 3 /h dla każdej przebywającej osoby. Ilość osób jednocześnie przebywających w każdej z sal wynosi po ok sala lekcyjna nr 12 o powierzchni użytkowej 58,20m 2. Sala nie posiada wentylacji. Do zapewnienia odpowiedniej wymiany powietrza należy wykonać min. dwa przewody wentylacyjne oraz nawiewniki okienne higrosterowalne. Zastosować kratki wentylacyjne w sali 140 x 270mm. Sala ta graniczy z salą o nr 13 o powierzchni 58,20m 2 w której również brak jest wentylacji. Wykonać min. dwa przewody wentylacyjne oraz zamontować nawiewniki higrosterowalne w oknach. Zastosować kratki wentylacyjne w sali 140 x 270mm. Należy wykonać przewody wentylacyjne na ścianie zewnętrznej od strony północno wschodniej. Przed realizacją wentylacji należy zamurować sąsiadujące otwory okienny o wymiarach 185 x 130cm w każdej z sal. Zapewnić w pomieszczeniach min. 2 wymiany na godzinę. Strumień objętości powietrza wentylacyjnego w pomieszczeniach przeznaczonych na stały i czasowy pobyt ludzi powinien wynosić min. 20 m 3 /h dla każdej przebywającej osoby. Ilość osób jednocześnie przebywających w każdej z sal wynosi po ok sala lekcyjna nr 14 o powierzchni użytkowej 58,51m 2. Sala nie posiada wentylacji. Do zapewnienia odpowiedniej wymiany powietrza należy wykonać min. dwa przewody wentylacyjne oraz nawiewniki okienne higrosterowalne. Zastosować kratki wentylacyjne w sali 140 x 270mm. Sala ta graniczy z salą o nr 15 o powierzchni 59,21m 2 w której również brak jest wentylacji. Wykonać min. dwa przewody wentylacyjne oraz zamontować nawiewniki higrosterowalne w oknach. Zastosować kratki wentylacyjne w sali 140 x 270mm. Należy wykonać przewody wentylacyjne od strony północno wschodniej. Przed realizacją wentylacji należy zamurować otwór okienny o wymiarach 185 x130 cm w sali nr 14. oraz dodatkowo otwór okienny o wymiarach 185 x 135cm w sali nr 15 (przy wariancie nr 2) Zapewnić w pomieszczeniu min. 2 wymiany na godzinę. Strumień objętości powietrza wentylacyjnego w pomieszczeniach przeznaczonych na stały i czasowy pobyt ludzi powinien wynosić min. 20 m 3 /h dla każdej przebywającej osoby. Ilość osób jednocześnie przebywających w każdej z sal wynosi po ok sala lekcyjna nr 16 o powierzchni użytkowej 59,52m 2 w której również brak jest wentylacji. Do zapewnienia odpowiedniej wymiany powietrza należy wykonać od strony WYKONANIA INSTLACJI WENTYLACYJI GRAWITACYJNEJ Strona 8

9 północno wschodniej min. dwa przewody wentylacyjne oraz zamontować nawiewniki okienne higrosterowalne. Kratki wentylacyjne w sali 140 x 270mm. Zapewnić w pomieszczeniu min. 2 wymiany na godzinę. Strumień objętości powietrza wentylacyjnego w pomieszczeniach przeznaczonych na stały i czasowy pobyt ludzi powinien wynosić min. 20 m 3 /h dla każdej przebywającej osoby. Ilość osób jednocześnie przebywających w sali wynosi ok szatnia ogólna o powierzchni użytkowej 123,62m 2, z wydzielonymi boksami, przeznaczona do przechowywania odzieży wierzchniej uczniów szkoły. Do zapewnienia odpowiedniej wymiany powietrza należy wykonać od strony południowej min. 4 szt. pionów wentylacyjnych. Zaleca się wykonanie z elementów systemu kominowego dwuściennego stalowych rur izolowanych oraz zamontować nawiewniki okienne higrosterowalne. Strumień objętości powietrza wentylacyjnego w pomieszczeniach przeznaczonych na stały i czasowy pobyt ludzi powinien wynosić min. 20 m 3 /h dla każdej przebywającej osoby. Ilość osób jednocześnie przebywających w szatni wynosi ok CZĘŚĆ INFORMACYJNA a) Informacje ogólne. Zamawiający oświadcza, że przedmiotowy obiekt oraz teren jest własnością Zamawiającego, z którego wynika uprawnienie do wykonywania przedmiotowych prac inwestycyjnych. Wykonawca jest zobowiązany zrealizować przedmiot zamówienia spełniając wymagania ustawy Prawo budowlane (tekst jedn. Dz. U. z 2003 r., Nr 207, poz z późn. zm.), rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinna odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zm.), innych ustaw i rozporządzeń, Polskich Norm, zasad wiedzy technicznej i sztuki budowlanej. Zamawiający posiada plany budynku i umożliwi Wykonawcy dokonywanie oględzin nieruchomości, budynku i jego pomieszczeń, wyposażenia i infrastruktury technicznej. Zamawiający informuje, że jest zobowiązany stosować reguły wynikające z ustawy Prawo zamówień publicznych (Dz. U. z 2013 r., poz. 907 z późn. zm.). WYKONANIA INSTLACJI WENTYLACYJI GRAWITACYJNEJ Strona 9

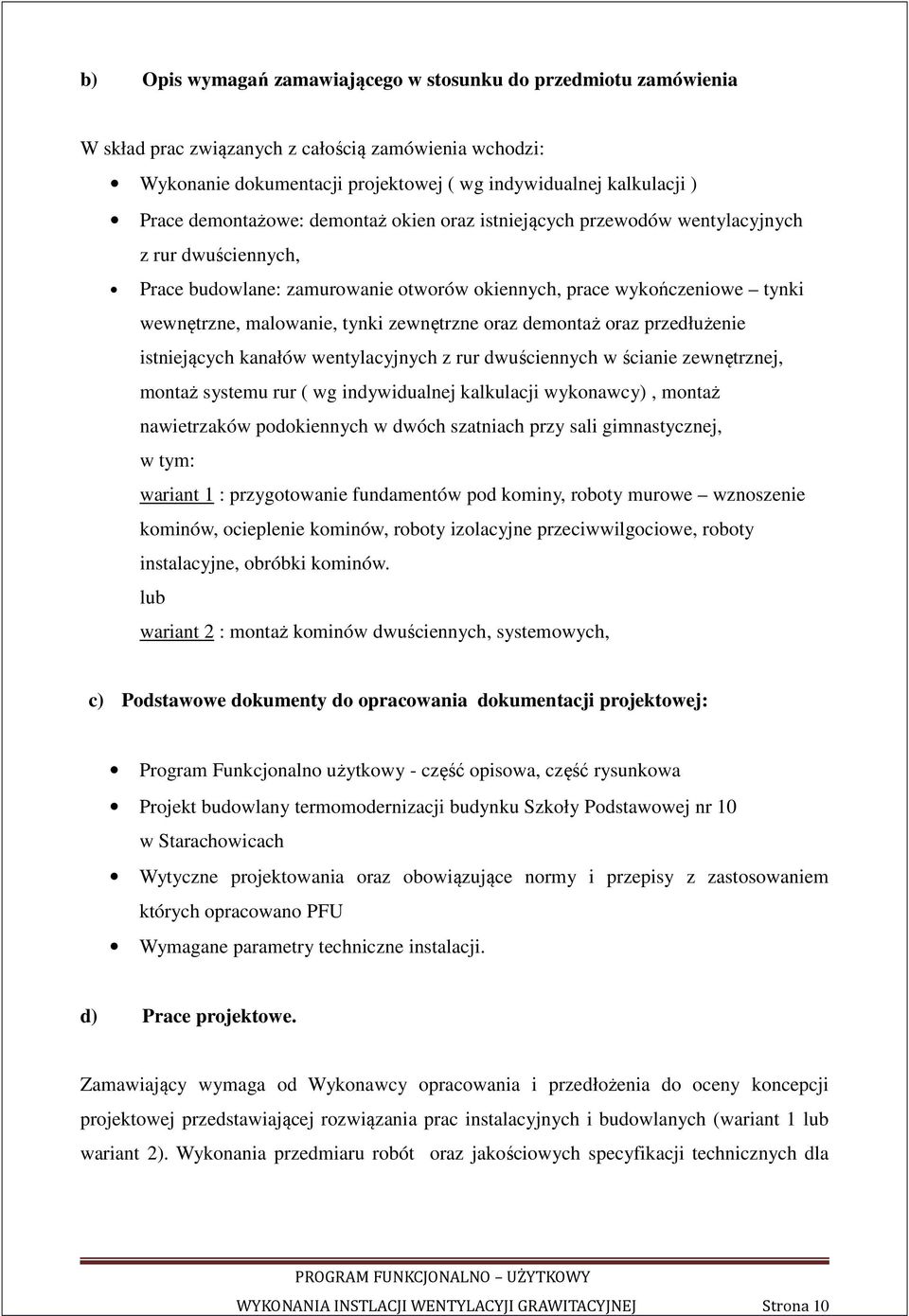

10 b) Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia W skład prac związanych z całością zamówienia wchodzi: Wykonanie dokumentacji projektowej ( wg indywidualnej kalkulacji ) Prace demontażowe: demontaż okien oraz istniejących przewodów wentylacyjnych z rur dwuściennych, Prace budowlane: zamurowanie otworów okiennych, prace wykończeniowe tynki wewnętrzne, malowanie, tynki zewnętrzne oraz demontaż oraz przedłużenie istniejących kanałów wentylacyjnych z rur dwuściennych w ścianie zewnętrznej, montaż systemu rur ( wg indywidualnej kalkulacji wykonawcy), montaż nawietrzaków podokiennych w dwóch szatniach przy sali gimnastycznej, w tym: wariant 1 : przygotowanie fundamentów pod kominy, roboty murowe wznoszenie kominów, ocieplenie kominów, roboty izolacyjne przeciwwilgociowe, roboty instalacyjne, obróbki kominów. lub wariant 2 : montaż kominów dwuściennych, systemowych, c) Podstawowe dokumenty do opracowania dokumentacji projektowej: Program Funkcjonalno użytkowy - część opisowa, część rysunkowa Projekt budowlany termomodernizacji budynku Szkoły Podstawowej nr 10 w Starachowicach Wytyczne projektowania oraz obowiązujące normy i przepisy z zastosowaniem których opracowano PFU Wymagane parametry techniczne instalacji. d) Prace projektowe. Zamawiający wymaga od Wykonawcy opracowania i przedłożenia do oceny koncepcji projektowej przedstawiającej rozwiązania prac instalacyjnych i budowlanych (wariant 1 lub wariant 2). Wykonania przedmiaru robót oraz jakościowych specyfikacji technicznych dla WYKONANIA INSTLACJI WENTYLACYJI GRAWITACYJNEJ Strona 10

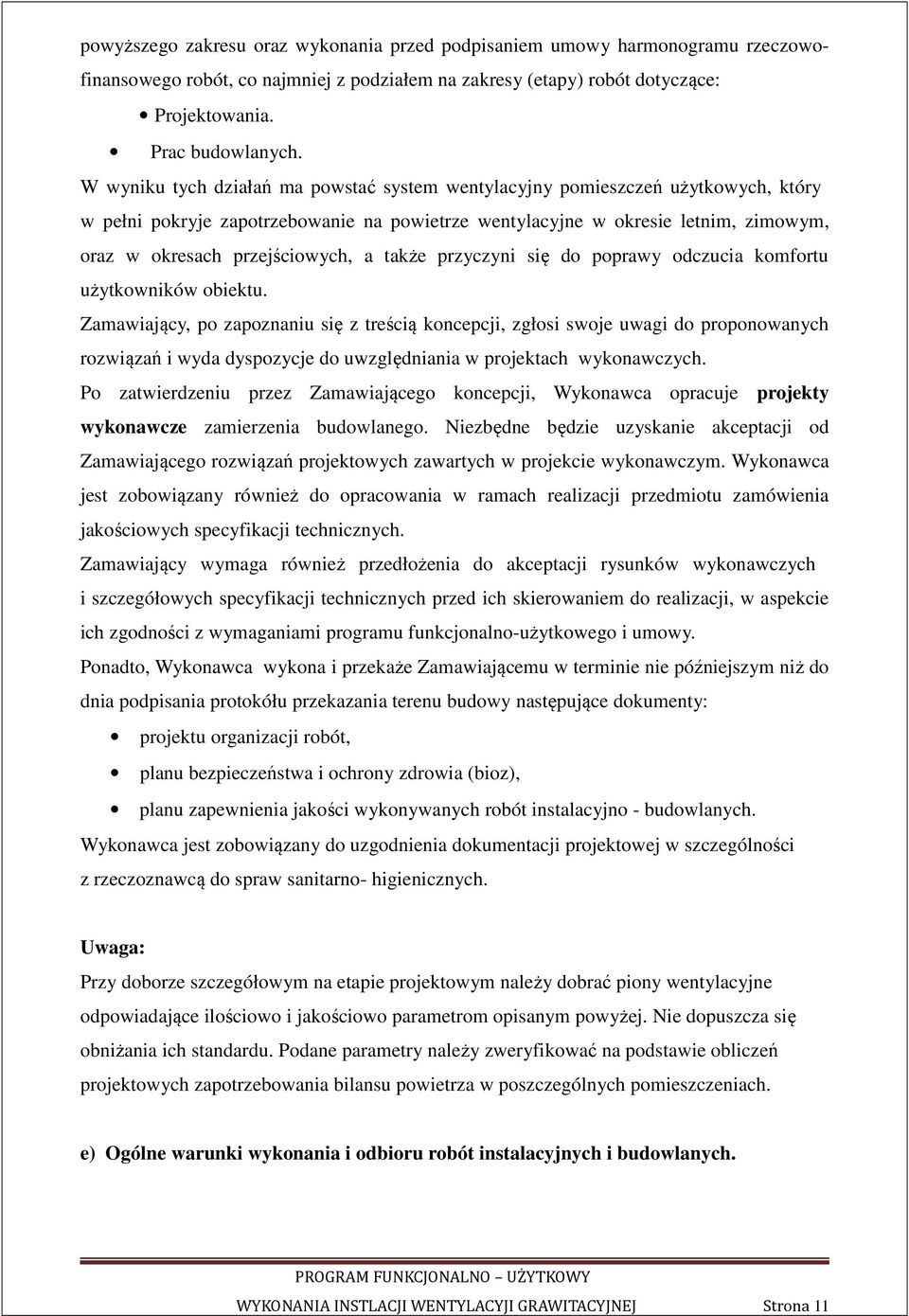

11 powyższego zakresu oraz wykonania przed podpisaniem umowy harmonogramu rzeczowofinansowego robót, co najmniej z podziałem na zakresy (etapy) robót dotyczące: Projektowania. Prac budowlanych. W wyniku tych działań ma powstać system wentylacyjny pomieszczeń użytkowych, który w pełni pokryje zapotrzebowanie na powietrze wentylacyjne w okresie letnim, zimowym, oraz w okresach przejściowych, a także przyczyni się do poprawy odczucia komfortu użytkowników obiektu. Zamawiający, po zapoznaniu się z treścią koncepcji, zgłosi swoje uwagi do proponowanych rozwiązań i wyda dyspozycje do uwzględniania w projektach wykonawczych. Po zatwierdzeniu przez Zamawiającego koncepcji, Wykonawca opracuje projekty wykonawcze zamierzenia budowlanego. Niezbędne będzie uzyskanie akceptacji od Zamawiającego rozwiązań projektowych zawartych w projekcie wykonawczym. Wykonawca jest zobowiązany również do opracowania w ramach realizacji przedmiotu zamówienia jakościowych specyfikacji technicznych. Zamawiający wymaga również przedłożenia do akceptacji rysunków wykonawczych i szczegółowych specyfikacji technicznych przed ich skierowaniem do realizacji, w aspekcie ich zgodności z wymaganiami programu funkcjonalno-użytkowego i umowy. Ponadto, Wykonawca wykona i przekaże Zamawiającemu w terminie nie późniejszym niż do dnia podpisania protokółu przekazania terenu budowy następujące dokumenty: projektu organizacji robót, planu bezpieczeństwa i ochrony zdrowia (bioz), planu zapewnienia jakości wykonywanych robót instalacyjno - budowlanych. Wykonawca jest zobowiązany do uzgodnienia dokumentacji projektowej w szczególności z rzeczoznawcą do spraw sanitarno- higienicznych. Uwaga: Przy doborze szczegółowym na etapie projektowym należy dobrać piony wentylacyjne odpowiadające ilościowo i jakościowo parametrom opisanym powyżej. Nie dopuszcza się obniżania ich standardu. Podane parametry należy zweryfikować na podstawie obliczeń projektowych zapotrzebowania bilansu powietrza w poszczególnych pomieszczeniach. e) Ogólne warunki wykonania i odbioru robót instalacyjnych i budowlanych. WYKONANIA INSTLACJI WENTYLACYJI GRAWITACYJNEJ Strona 11

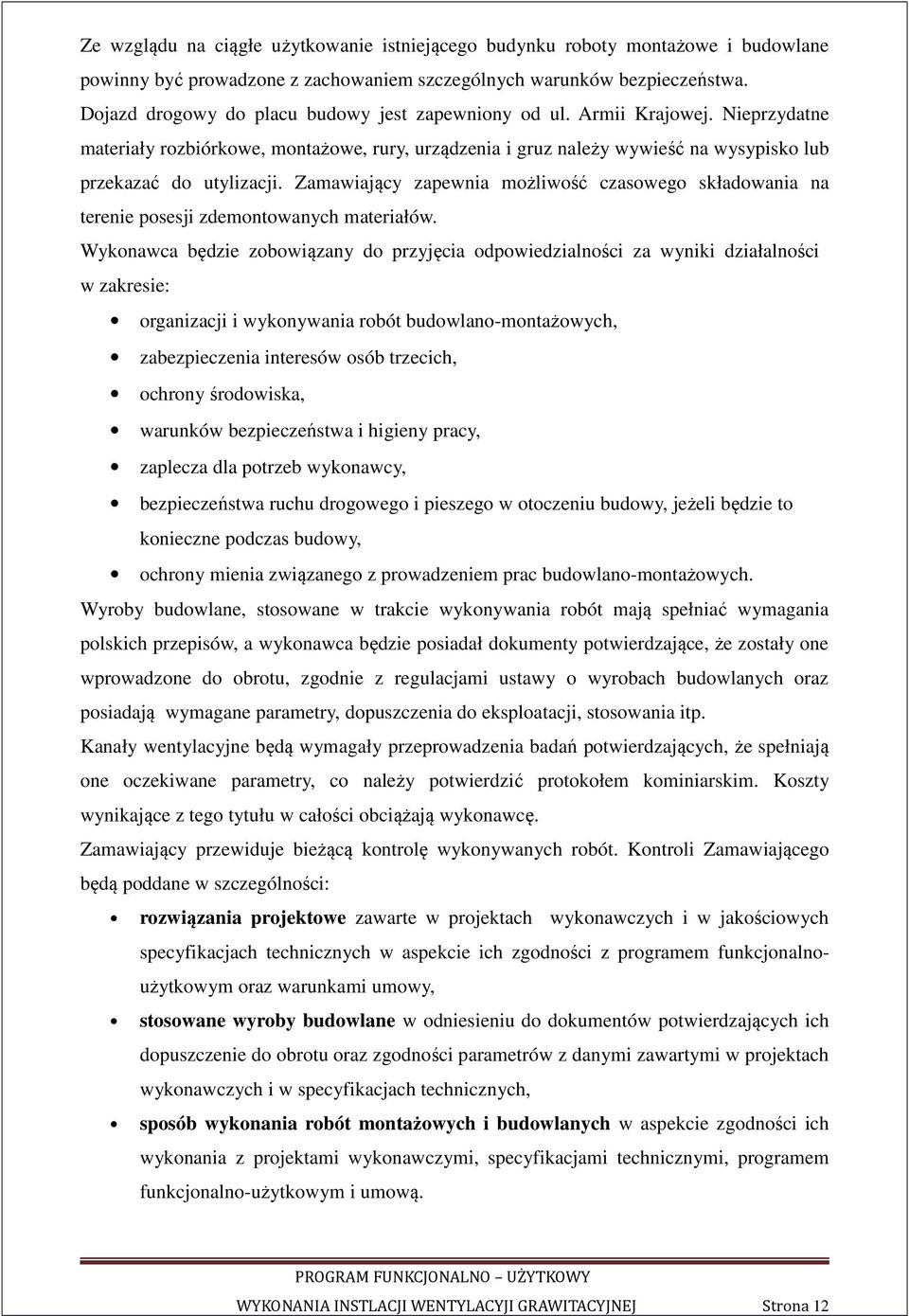

12 Ze wzglądu na ciągłe użytkowanie istniejącego budynku roboty montażowe i budowlane powinny być prowadzone z zachowaniem szczególnych warunków bezpieczeństwa. Dojazd drogowy do placu budowy jest zapewniony od ul. Armii Krajowej. Nieprzydatne materiały rozbiórkowe, montażowe, rury, urządzenia i gruz należy wywieść na wysypisko lub przekazać do utylizacji. Zamawiający zapewnia możliwość czasowego składowania na terenie posesji zdemontowanych materiałów. Wykonawca będzie zobowiązany do przyjęcia odpowiedzialności za wyniki działalności w zakresie: organizacji i wykonywania robót budowlano-montażowych, zabezpieczenia interesów osób trzecich, ochrony środowiska, warunków bezpieczeństwa i higieny pracy, zaplecza dla potrzeb wykonawcy, bezpieczeństwa ruchu drogowego i pieszego w otoczeniu budowy, jeżeli będzie to konieczne podczas budowy, ochrony mienia związanego z prowadzeniem prac budowlano-montażowych. Wyroby budowlane, stosowane w trakcie wykonywania robót mają spełniać wymagania polskich przepisów, a wykonawca będzie posiadał dokumenty potwierdzające, że zostały one wprowadzone do obrotu, zgodnie z regulacjami ustawy o wyrobach budowlanych oraz posiadają wymagane parametry, dopuszczenia do eksploatacji, stosowania itp. Kanały wentylacyjne będą wymagały przeprowadzenia badań potwierdzających, że spełniają one oczekiwane parametry, co należy potwierdzić protokołem kominiarskim. Koszty wynikające z tego tytułu w całości obciążają wykonawcę. Zamawiający przewiduje bieżącą kontrolę wykonywanych robót. Kontroli Zamawiającego będą poddane w szczególności: rozwiązania projektowe zawarte w projektach wykonawczych i w jakościowych specyfikacjach technicznych w aspekcie ich zgodności z programem funkcjonalnoużytkowym oraz warunkami umowy, stosowane wyroby budowlane w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projektach wykonawczych i w specyfikacjach technicznych, sposób wykonania robót montażowych i budowlanych w aspekcie zgodności ich wykonania z projektami wykonawczymi, specyfikacjami technicznymi, programem funkcjonalno-użytkowym i umową. WYKONANIA INSTLACJI WENTYLACYJI GRAWITACYJNEJ Strona 12
