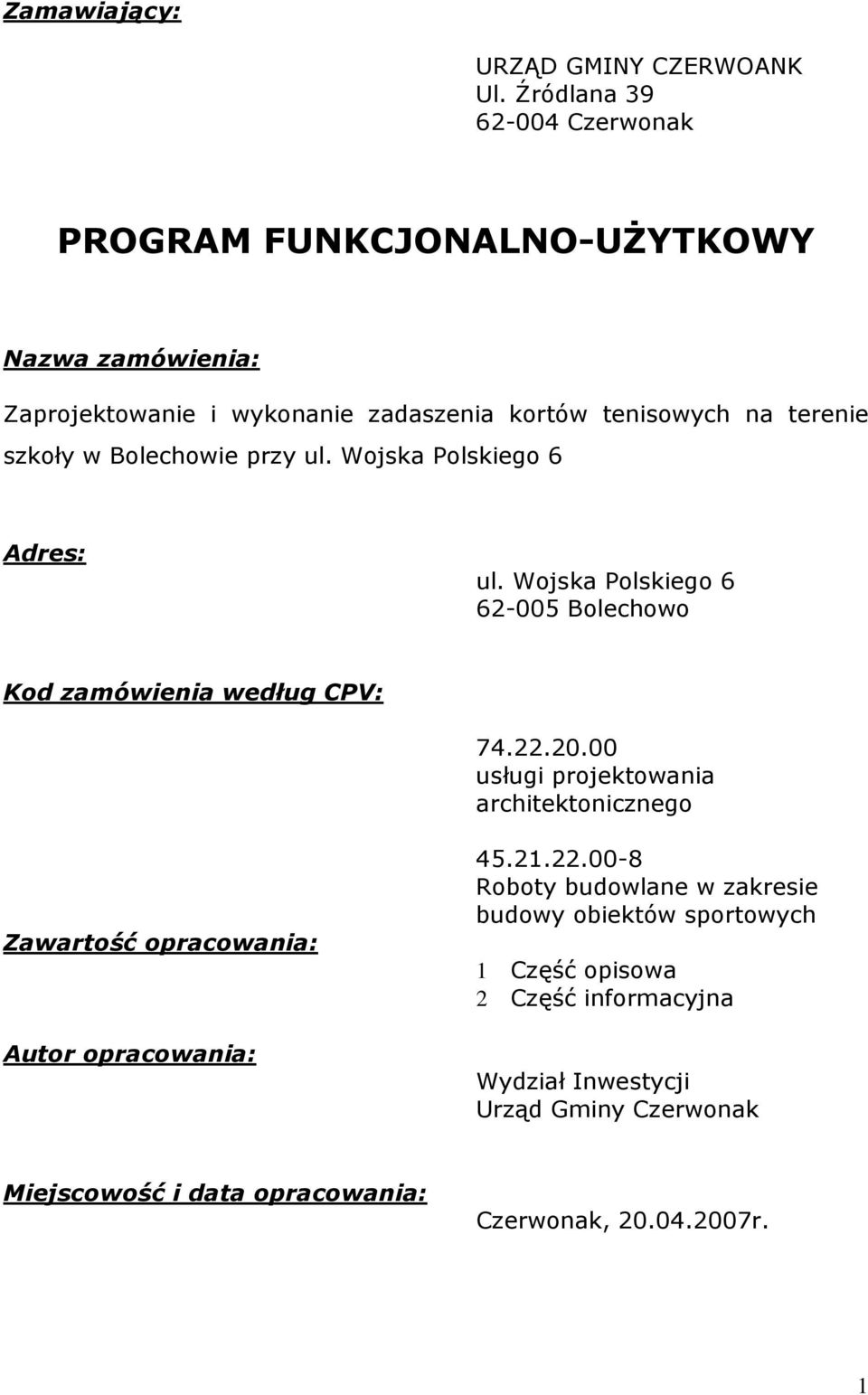

1 Zamawiający: URZĄD GMINY CZERWOANK Ul. Źródlana Czerwonak PROGRAM FUNKCJONALNO-UśYTKOWY Nazwa zamówienia: Zaprojektowanie i wykonanie zadaszenia kortów tenisowych na terenie szkoły w Bolechowie przy ul. Wojska Polskiego 6 Adres: ul. Wojska Polskiego Bolechowo Kod zamówienia według CPV: usługi projektowania architektonicznego Zawartość opracowania: Autor opracowania: Roboty budowlane w zakresie budowy obiektów sportowych 1 Część opisowa 2 Część informacyjna Wydział Inwestycji Urząd Gminy Czerwonak Miejscowość i data opracowania: Czerwonak, r. 1

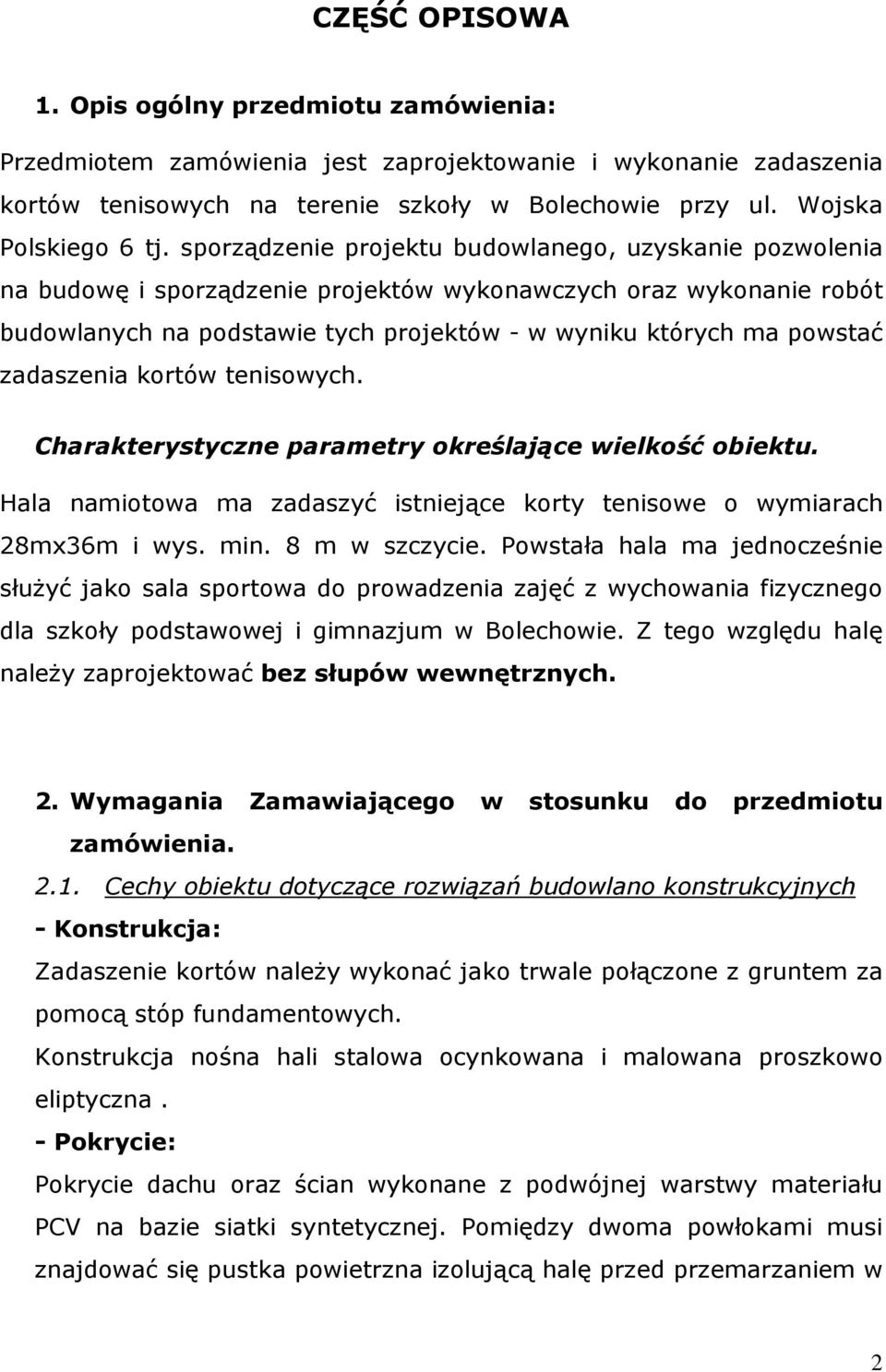

2 CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia: Przedmiotem zamówienia jest zaprojektowanie i wykonanie zadaszenia kortów tenisowych na terenie szkoły w Bolechowie przy ul. Wojska Polskiego 6 tj. sporządzenie projektu budowlanego, uzyskanie pozwolenia na budowę i sporządzenie projektów wykonawczych oraz wykonanie robót budowlanych na podstawie tych projektów - w wyniku których ma powstać zadaszenia kortów tenisowych. Charakterystyczne parametry określające wielkość obiektu. Hala namiotowa ma zadaszyć istniejące korty tenisowe o wymiarach 28mx36m i wys. min. 8 m w szczycie. Powstała hala ma jednocześnie słuŝyć jako sala sportowa do prowadzenia zajęć z wychowania fizycznego dla szkoły podstawowej i gimnazjum w Bolechowie. Z tego względu halę naleŝy zaprojektować bez słupów wewnętrznych. 2. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Cechy obiektu dotyczące rozwiązań budowlano konstrukcyjnych - Konstrukcja: Zadaszenie kortów naleŝy wykonać jako trwale połączone z gruntem za pomocą stóp fundamentowych. Konstrukcja nośna hali stalowa ocynkowana i malowana proszkowo eliptyczna. - Pokrycie: Pokrycie dachu oraz ścian wykonane z podwójnej warstwy materiału PCV na bazie siatki syntetycznej. Pomiędzy dwoma powłokami musi znajdować się pustka powietrzna izolującą halę przed przemarzaniem w 2

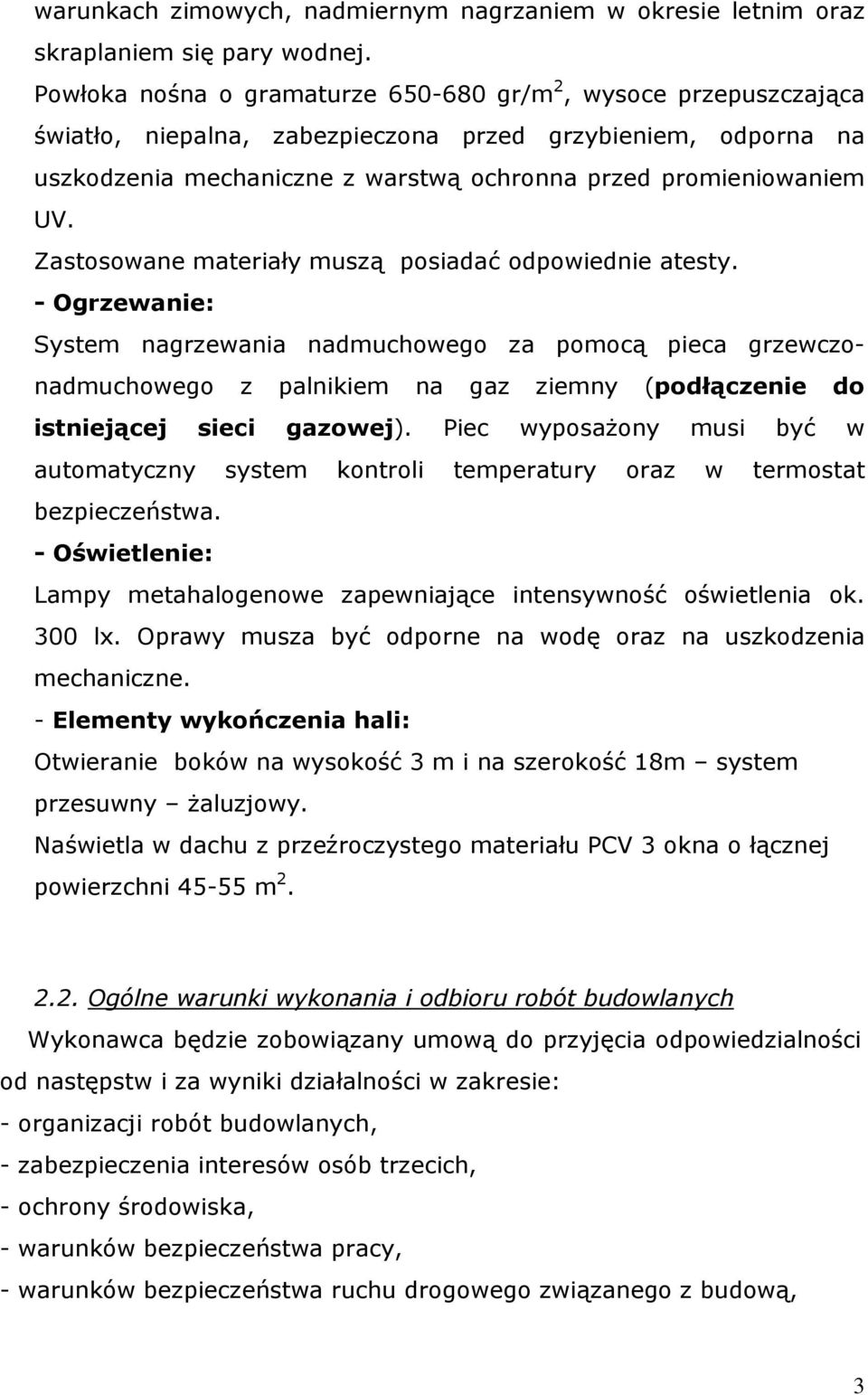

3 warunkach zimowych, nadmiernym nagrzaniem w okresie letnim oraz skraplaniem się pary wodnej. Powłoka nośna o gramaturze gr/m 2, wysoce przepuszczająca światło, niepalna, zabezpieczona przed grzybieniem, odporna na uszkodzenia mechaniczne z warstwą ochronna przed promieniowaniem UV. Zastosowane materiały muszą posiadać odpowiednie atesty. - Ogrzewanie: System nagrzewania nadmuchowego za pomocą pieca grzewczonadmuchowego z palnikiem na gaz ziemny (podłączenie do istniejącej sieci gazowej). Piec wyposaŝony musi być w automatyczny system kontroli temperatury oraz w termostat bezpieczeństwa. - Oświetlenie: Lampy metahalogenowe zapewniające intensywność oświetlenia ok. 300 lx. Oprawy musza być odporne na wodę oraz na uszkodzenia mechaniczne. - Elementy wykończenia hali: Otwieranie boków na wysokość 3 m i na szerokość 18m system przesuwny Ŝaluzjowy. Naświetla w dachu z przeźroczystego materiału PCV 3 okna o łącznej powierzchni m Ogólne warunki wykonania i odbioru robót budowlanych Wykonawca będzie zobowiązany umową do przyjęcia odpowiedzialności od następstw i za wyniki działalności w zakresie: - organizacji robót budowlanych, - zabezpieczenia interesów osób trzecich, - ochrony środowiska, - warunków bezpieczeństwa pracy, - warunków bezpieczeństwa ruchu drogowego związanego z budową, 3

4 - zabezpieczenia placu budowy przed dostępem osób trzecich, - zabezpieczenia chodników i jezdni ul. 'od następstw związanych z budową. Wywozu gruzu i ewentualnych odpadów budowlanych wykonawca moŝe dokonywać na wysypisko komunalne w miejscowości Owińska. Koszty wywozu odpadów naleŝy uwzględnić w cenie oferty. Wyroby budowlane, stosowane w trakcie wykonywania robót budowlanych, mają spełniać wymagania polskich przepisów, a wykonawca będzie posiadał dokumenty potwierdzające, Ŝe zostały one wprowadzone do obrotu zgodnie z regulacjami ustawy o wyrobach budowlanych i posiadają wymagane parametry. Wyroby budowlane wytwarzane według zasad określonych w dokumentacji projektowej (np. beton) będą wymagały przeprowadzenia badań potwierdzających, Ŝe spełniają oczekiwane parametry. Koszty przeprowadzenia tych badań obciąŝają wykonawcę, a potrzeba danych badań i ich częstotliwość określi inspektor nadzoru Ze względu na stan dróg publicznych transport budowlany nie moŝe przekraczać obciąŝenia 10 ton. Wymagane jest równieŝ bieŝące usuwanie z jezdni zanieczyszczeń ziemnych powodowanych ruchem samochodów budowy. Zamawiający przewiduje bieŝącą kontrolę wykonywanych robót budowlanych. Kontroli zamawiającego będą w szczególności poddane: rozwiązania projektowe zawarte w projekcie budowlanym - przed złoŝeniem wniosku wykonawcy o wydanie pozwolenia na budowę, oraz projekty wykonawcze i specyfikacje techniczne wykonania i odbioru robót budowlanych przed ich skierowaniem do wykonawców robót budowlanych - w aspekcie zgodności z programem funkcjonalno-uŝytkowym oraz warunkami umowy, stosowane gotowe wyroby budowlane - w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projektach wykonawczych i w specyfikacjach technicznych, 4

5 wyroby budowlane lub elementy wytworzone na budowie, np. beton konstrukcyjny lub elementy konstrukcyjne, na okoliczność zgodności ich parametrów z dokumentacją projektową. sposób wykonania robót budowlanych - w aspekcie zgodności ich wykonania z projektami wykonawczymi, programem funkcjonalnouŝytkowym i umową. W celu zapewnienia współpracy z wykonawcą i prowadzenia kontroli wykonywanych robót budowlanych oraz dokonywania odbiorów, zamawiający przewiduje ustanowienie osoby upowaŝnionej do zarządzania realizacją umowy oraz osobę pełniących funkcje inspektorów nadzoru w zakresie wynikającym z ustawy Prawo budowlane i postanowień umowy. Zamawiający ustala następujące rodzaje odbiorów: - odbiór robót zanikających i ulęgających zakryciu. - odbiór częściowy, - odbiór końcowy, - odbiór po okresie rękojmi, - odbiór ostateczny, tj. po okresie gwarancji. Sprawdzeniu i kontroli będą podlegały: - uŝyte wyroby budowlane i uzyskane w wyniku robót budowlanych elementy obiektu - w odniesieniu do ich parametrów oraz zgodności z dokumentami budowy, - jakość i dokładność wykonania prac wykończeniowych, - prawidłowość funkcjonowania zamontowanych urządzeń i wyposaŝenia, - poprawność połączeń funkcjonalnych. wydajność przesyłowa i szczelność (próby ciśnieniowe) w sieciach i instalacjach. Zamawiający ustanawia ryczałtowe wynagrodzenie dla wykonawcy. Dla potrzeb odbioru i rozliczania robót budowlanych. zamawiający ustala następujące elementy rozliczeniowe, po wykonaniu i częściowym odbiorze których będą dokonywane kolejne płatności: 5

6 - projekt budowlany wraz z pozwoleniem na budowę. - wykonanie całości prac związanych z budową hali tenisowej. Wykonawca będzie zobowiązany do wykonania i utrzymywania w stanie nadającym się do uŝytku oraz likwidacji wszystkich robót tymczasowych, niezbędnych do realizacji przedmiotu zamówienia. Robót tymczasowych zamawiający nie będzie opłacał odrębnie. Jako roboty tymczasowe zamawiający traktuje: drogi tymczasowe. szalunki, rusztowania, dźwigi budowlane. odwodnienie robocze itp. RównieŜ koszty związane z placem budowy naleŝą w całości do wykonawcy. Elementy uszkodzone podczas prowadzenia prac naleŝy odtworzyć do stanu pierwotnego. CZĘŚĆ INFORMACYJNA Zamawiający dysponuje wypisem z miejscowego planu zagospodarowania przestrzennego. Zamawiający oświadcza, Ŝe działka na której wykonane na być zadaszenia kortów stanowi własność Gminy. W budynku znajdującym się przy kortach tenisowych jest instalacja gazowa, elektryczna i wod-kan. NaleŜy sprawdzić czy jest moŝliwość podłączenia się do istniejących mediów. Wykonawca jest zobowiązany zrealizować przedmiot zamówienia, spełniając wymogi ustawy Prawo Budowlane, rozporządzenia Ministra w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, innych ustaw i rozporządzeń, Polskich Norm, zasad wiedzy technicznej i sztuki budowlanej. Zamawiający informuje równieŝ, Ŝe dysponuje: a) Aktualną kopią mapy terenu inwestycji w skali 1:500 dla celów projektowych b) Wynikami badań gruntowo-wodnych dla potrzeb posadowienia obiektu budowlanego. 6

7 DODATKOWE WYTYCZNE INWESTORSKIE Zamawiający oczekuje, Ŝe przedmiot zamówienia zostanie zrealizowany do dnia Zamawiający jest w posiadaniu uchwały Rady Gminy, zalecającej podjęcie realizacji w/w inwestycji. Środki finansowe na wykonanie przedmiotu zamówienia zostały zabezpieczone w budŝecie gminy na rok ZAKRES PRAC PROJEKTOWYCH DO WYKONANIA W RAMACH ZAMÓWIENIA Przed przystąpieniem do prac projektowych wykonawca powinien odbyć wizję lokalna w terenie w celu przewidzenia wszelkich prac niezbędnych do prawidłowego wykonania zamówienia. Zamawiający oczekuje, Ŝe wykonawca przedłoŝy do oceny wstępny projekt obiektu. Zamawiający zgłosi swoje uwagi do proponowanych rozwiązań i wyda zalecenia do uwzględnienia w projekcie budowlanym. Wykonawca opracuje projekt budowlany planowanego zamierzenia w zakresie wynikającym z rozporządzenia Ministra Infrastruktury w sprawie szczegółowego zakresu i formy projektu budowlanego i uzyska dla niego wymagane przepisami uzgodnienia, zgody i pozwolenia, w tym pozwolenia na budowę. Przed złoŝeniem wniosku wykonawcy o wydanie pozwolenia na budowę niezbędne będzie uzyskanie akceptacji przez zamawiającego rozwiązań projektowych zawartych w projekcie budowlanym. Do zakresu zobowiązań wykonawcy, w ramach realizacji przedmiotu zamówienia, wchodzi równieŝ opracowanie: a) Projektów wykonawczych wszystkich branŝ, stanowiących podstawę wykonania robót budowlanych. 7

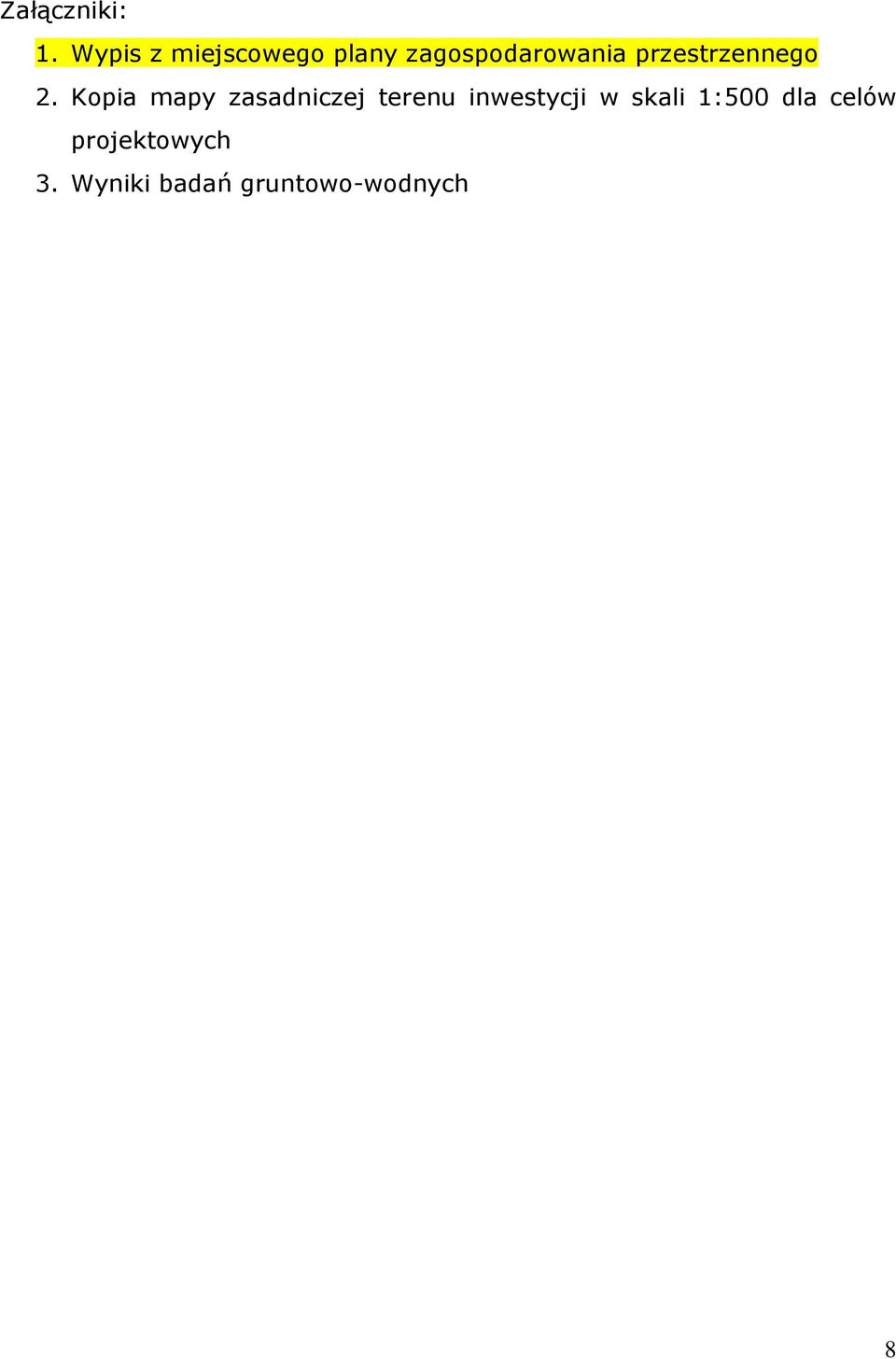

8 Załączniki: 1. Wypis z miejscowego plany zagospodarowania przestrzennego 2. Kopia mapy zasadniczej terenu inwestycji w skali 1:500 dla celów projektowych 3. Wyniki badań gruntowo-wodnych 8
