1 INSTRUKCJA OBSŁUGI Kolimator Ultra Dual Shot QD (Quick Detach) Polski

2 Sightmark Produkty sightmark oparte są na technologi wojskowej do których należą lunety, laserowe celowniki, noktowizory, kolimatory, dalmierze laserowe oraz latarki. Są to pełnowartośćowe produkty dla mysliwych, policji, wojska oraz sportowców. Sightmark - MAKE YOUR MARK

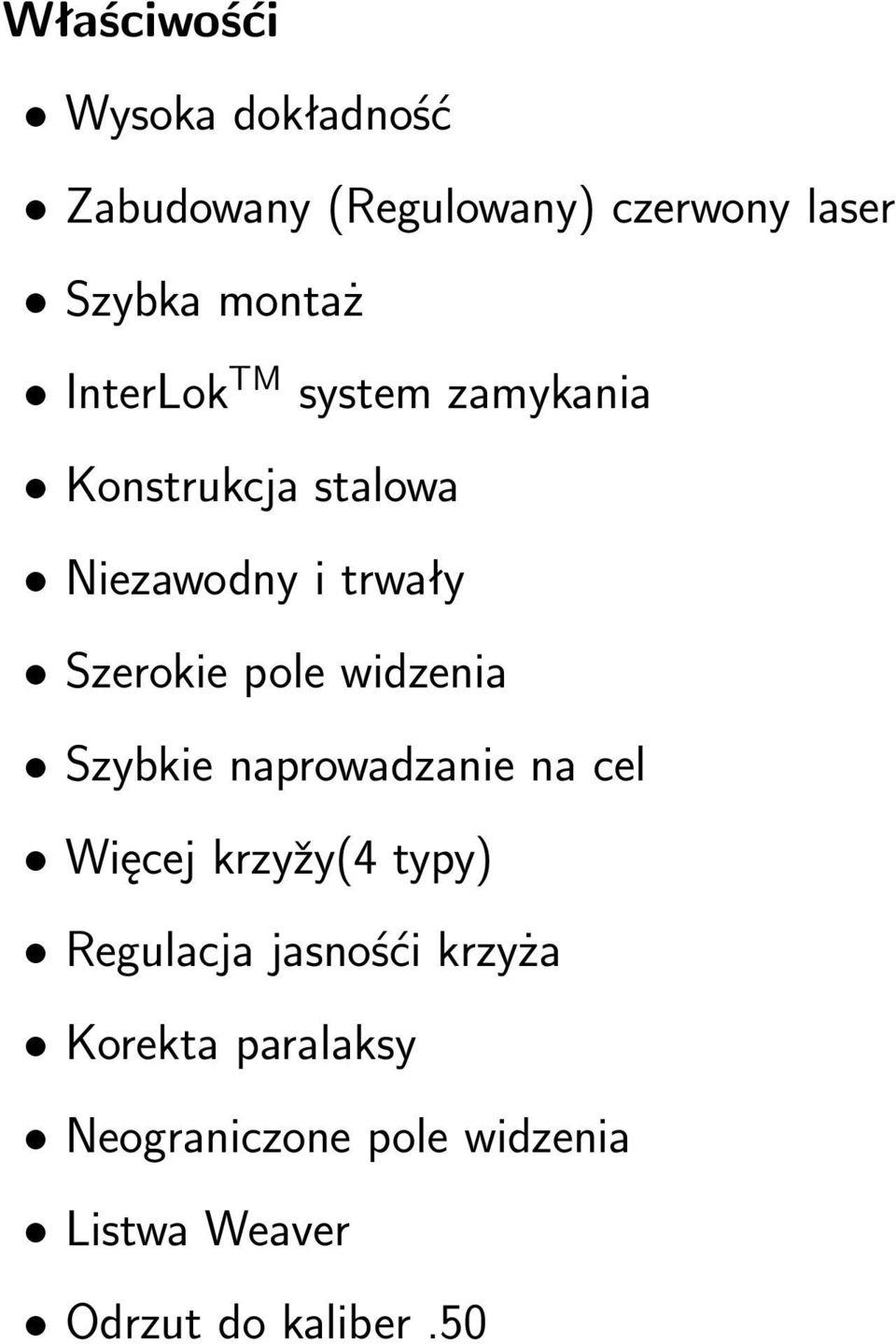

3 Właściwośći Wysoka dokładność Zabudowany (Regulowany) czerwony laser Szybka montaż InterLok TM system zamykania Konstrukcja stalowa Niezawodny i trwały Szerokie pole widzenia Szybkie naprowadzanie na cel Więcej krzyžy(4 typy) Regulacja jasnośći krzyża Korekta paralaksy Neograniczone pole widzenia Listwa Weaver Odrzut do kaliber.50

widzenia Szybkie naprowadzanie na cel Więcej krzyžy(4 typy) Regulacja jasnośći

4 System optyczny powiększenie (x) 1 Objektyw (mm) 34x25 Pole widzenia (m@ 100yds) 36 źrenica nieskończona Podświtetlenie AR czerwony Wodoodporny (Tak/Nie) Tak Krzyž 4 typy Dostosowanie MOA (1 klik) 1 Typ baterii 1xCR1620 Regulacja jasnośći 1-5 i OFF Maksymalny kaliber do.50 Konstrukcja Stalowa Temperatura pracy ( C) -10 do 50 Wymiary(mm) 94 x 71 x 58,4 Waga (g) 201 Specyfikacja Laser Widzialność dzień/noc (m) 18/274 Długość fali (nm) Moc lasera (mw) mniej niž 5 Typ laseru Czerwona kropka Wielkość kropki (MOA) 2 Regulacja laseru Wysokość i do boków W opakowaniu Kolimator Ochrone opakowanie z neoprenu Narzędzie do regulacji 1x CR1620 i 2xAG13 Bateria

50 Konstrukcja Stalowa Temperatura pracy ( C) -10 do 50 Wymiary(mm) 94 x 71 x 58,4 Waga (g) 201 Specyfikacja Laser Widzialność dzień/noc (m) 18/274 Długość fali (nm)

Diagram 1. Szkło kolimatoru 2. Stalowa ochrona 3. Kontrola jasnośći 4. Umiszczenie baterii 5. Wybór krzyža 6. Regulacja wysokośći kolimatoru 7. Regulacja boczna kolimatoru 8. Laser 9.

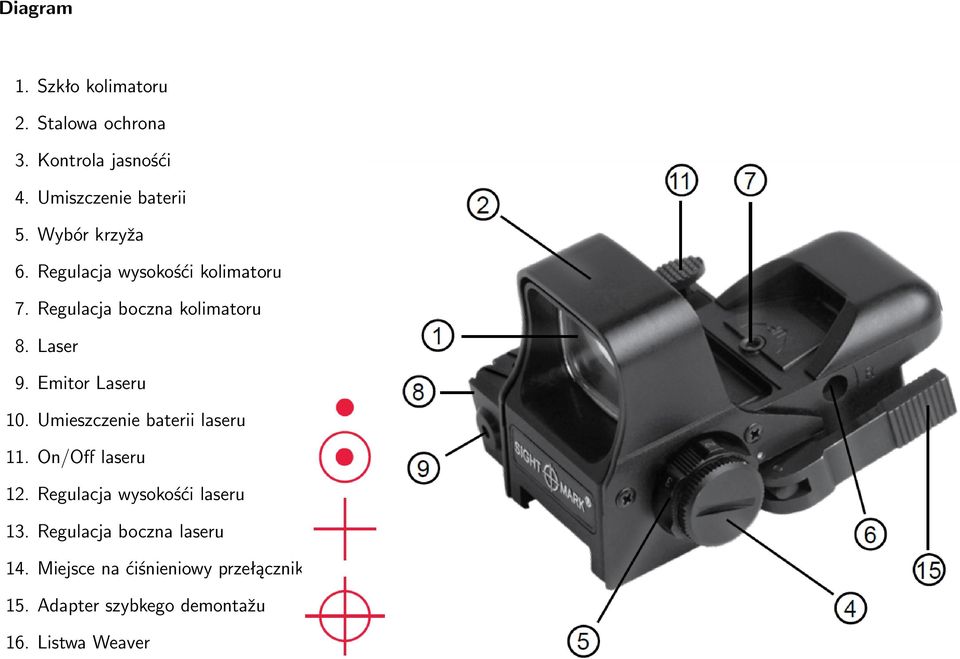

5 Diagram 1. Szkło kolimatoru 2. Stalowa ochrona 3. Kontrola jasnośći 4. Umiszczenie baterii 5. Wybór krzyža 6. Regulacja wysokośći kolimatoru 7. Regulacja boczna kolimatoru 8. Laser 9. Emitor Laseru 10. Umieszczenie baterii laseru 11. On/Off laseru 12. Regulacja wysokośći laseru 13. Regulacja boczna laseru 14. Miejsce na ćiśnieniowy przełącznik 15. Adapter szybkego demontažu 16. Listwa Weaver

Emitor Laseru 10. Umieszczenie baterii laseru 11. On/Off laseru 12. Regulacja wysokośći laseru 13.

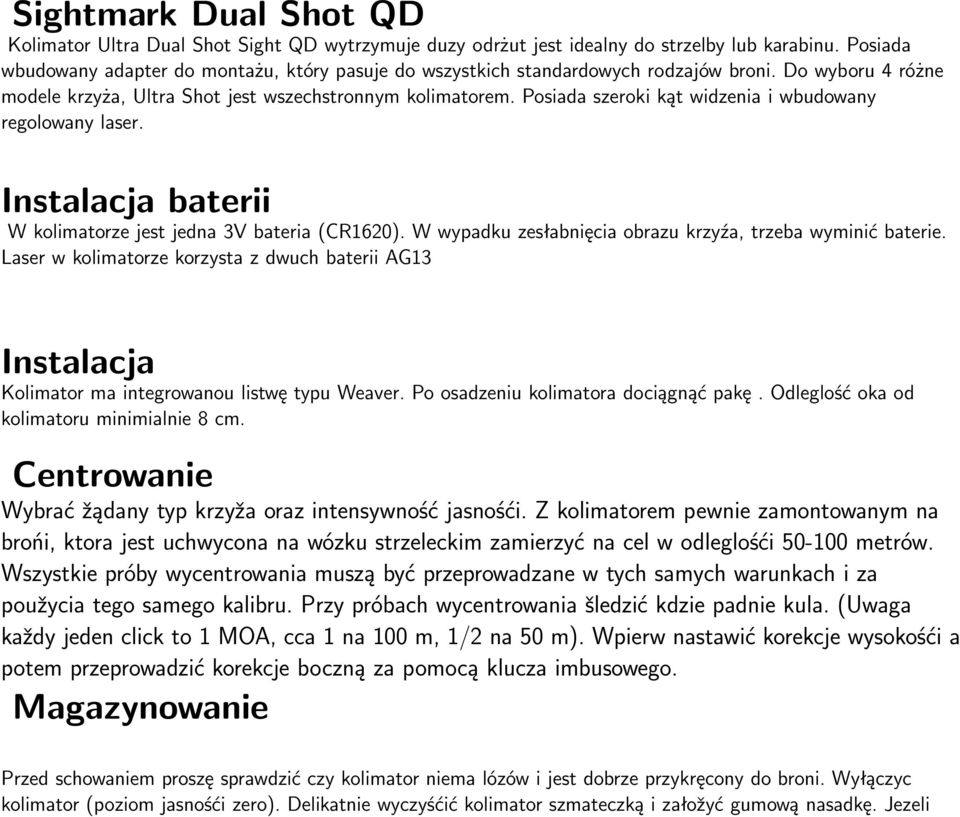

7 Sightmark Dual Shot QD Kolimator Ultra Dual Shot Sight QD wytrzymuje duzy odrżut jest idealny do strzelby lub karabinu. Posiada wbudowany adapter do montażu, który pasuje do wszystkich standardowych rodzajów broni. Do wyboru 4 różne modele krzyża, Ultra Shot jest wszechstronnym kolimatorem. Posiada szeroki kąt widzenia i wbudowany regolowany laser. Instalacja baterii W kolimatorze jest jedna 3V bateria (CR1620). W wypadku zesłabnięcia obrazu krzyźa, trzeba wyminić baterie. Laser w kolimatorze korzysta z dwuch baterii AG13 Instalacja Kolimator ma integrowanou listwę typu Weaver. Po osadzeniu kolimatora dociągnąć pakę. Odleglość oka od kolimatoru minimialnie 8 cm. Centrowanie Wybrać žądany typ krzyža oraz intensywność jasnośći. Z kolimatorem pewnie zamontowanym na brońi, ktora jest uchwycona na wózku strzeleckim zamierzyć na cel w odleglośći metrów. Wszystkie próby wycentrowania muszą być przeprowadzane w tych samych warunkach i za použycia tego samego kalibru. Przy próbach wycentrowania šledzić kdzie padnie kula. (Uwaga každy jeden click to 1 MOA, cca 1 na 100 m, 1/2 na 50 m). Wpierw nastawić korekcje wysokośći a potem przeprowadzić korekcje boczną za pomocą klucza imbusowego. Magazynowanie Przed schowaniem proszę sprawdzić czy kolimator niema lózów i jest dobrze przykręcony do broni. Wyłączyc kolimator (poziom jasnośći zero). Delikatnie wyczyśćić kolimator szmateczką i załožyć gumową nasadkę. Jezeli

Posiada szeroki kąt widzenia i wbudowany regolowany laser. Instalacja baterii W kolimatorze jest jedna 3V bateria (CR1620). W wypadku zesłabnięcia obrazu krzyźa, trzeba wyminić baterie.

broń będzie dłužej magazynowana proszę wyciągnąć baterie. Czyszczenie Kolimator czyśćimy miekką szmateczką lekko namoczoną w wodzie lub alkoholu.

8 broń będzie dłužej magazynowana proszę wyciągnąć baterie. Czyszczenie Kolimator czyśćimy miekką szmateczką lekko namoczoną w wodzie lub alkoholu. Czyśćimy bardzo delikatnie žeby nie porysować powłoki szklaneji. Ostrzeżenie Prosze nie zapominać o przepisach bezpieczeństwa dotyczących broni palnej. textsf Nie wolno patrzyć do žródła laseru - Laser može uszkodzić wzrok albo spowodovać ślepote. Nie wolno świećić nikomu do oczu (Dotyczy to ludzi i zwierząt). Proszę uwažać aby broń nie upadła Proszę skontrolować komorę broni czy jest pusta, przy montaźu i demontaźu kolimatora Przeprowadzić demontaź kolimatoru przed czyszczeniem broni, lub inną czynnoscią zwiazaną z serwisem broni. Uwaga - Niedotrzymywanie przepisów može prowadzić do zranienia, szkody na majątku lub do smierći.

textsf Nie wolno patrzyć do žródła laseru - Laser može uszkodzić wzrok albo spowodovać ślepote. Nie wolno świećić nikomu do oczu (Dotyczy to ludzi i zwierząt).

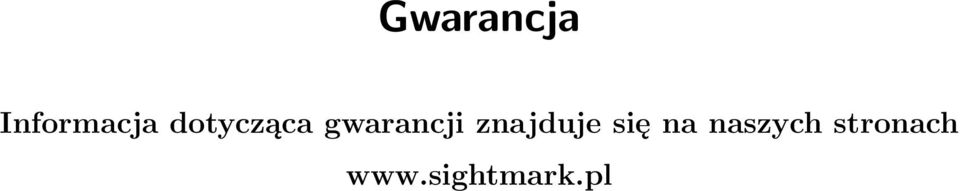

9 Gwarancja Informacja dotycząca gwarancji znajduje się na naszych stronach
