1 instrukcja obsługi karta gwarancyjna CELOWNIK OPTYCZNY MTC VIPER instrukcja obsługi

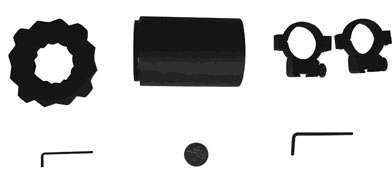

2 INSTRUKCJA OBSŁUGI LUNETY MTC VIPER Do użytkownika Prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji i warunków gwarancji oraz o postępowanie zgodnie z zaleceniami i instrukcją obsługi. Najważniejsze informacje zostały wyróżnione w tekście szarymi liniami. BUDOWA LUNETY okular pokrętło powiększenia pokrętło podświetlenia krzyża celowniczego i komora baterii pokrętło paralaksy obiektyw pokrętło ostrości pierścień montażowy pierścień montażowy AKCESORIA DODATKOWE wieżyczka ustawienia krzyża (góra / dół) wieżyczka ustawienia krzyża (prawo/lewo) duże pokrętło paralaksy osłona przeciwsłoneczna pierścienie montażowe klucz montażowy mniejszy bateria CR V klucz montażowy większy

3 1 MONTAŻ LUNETY Luneta powinna byc zamontowana za pomocą pierścieni montażowych (średnich lub wysokich) o średnicy 30mm. Pierścienie montażowe nie powinny być zbyt mocno zaciśnięte, gdyż może spowodować to uszkodzenie tubusu lunety. Pierścienie montażowe powinny być zamontowane na odpowiedniej wysokości tak aby objektyw lunety nie stykał się bezpośrednio z lufą. Nie należy używać pierścieni i szyn montażowych o niskiej jakości, gdyż mogą one powodować niedokładność w prawidłowym ustawieniu lunety. Upewnij się że krzyż celowniczy w lunecie ustawiony jest osiowo według karabinka. 2. Indywidualna korekta ostrości. Powinna być przeprowadzona przez każdą osobę korzystającą z lunety w celu ustawienia indywidualnej ostrości obrazu celu do oka. okular pokrętło ostrości 3. REGULACJA POWIEKSZENIA OBRAZU Luneta wyposażona jest w pokrętło powiększania przy okularze z naniesioną skalą: 3-12x, 4-16x, 6-24x, 8-32x (w zależności od modelu). Dzięki niemu możemy powiększyć lub zmniejszyć widoczny obraz celu w okularze do najbardziej nam odpowiadającemu. 4. R e g u l a c j a p o k r ę t ł e m pa r a l a k s y. Regulacja ta polega na prawidłowym ustawieniu ostrości celu względem krzyża celowniczego. Zarówno krzyż celowniczy jak i sam cel powinny być widoczne idealnie ostro. Dzięki skali określonej na bębnie zadanie to może zostać znacznie ułatwione o ile znamy odległości do celu. Można również odczytać przybliżoną odległość do celu ze skali bębna jeśli uda się nam ustawić poprawną ostrość celu i krzyża celowniczego.

4 INSTRUKCJA OBSŁUGI LUNETY MTC VIPER skala bębna paralaksy określająca odległość pokrętło paralaksy pokrywa komory baterii pokrętło podświetlania krzyża celowniczego śruby montażowe nieprawidłowo zamontowane duże koło paralaksy 5. Z e r owa n i e u s taw i e n i a l u n e t y. prawidłowo zamontowane duże koło paralaksy Ustawienie to polega na zgraniu punktu celowania z punktem trafienia. Podczas zerowania należy celować dokładnie w ten sam punkt znajdujący się na dystansie, na którym chcemy wyzerować lunetę. Ustawiając wcześniej odpowiednią ostrość celu i krzyża celowniczego, jak i żądane powiększenie. Uwaga: nie należy przeprowadzać zerowania bez idealnie czystego obrazu ponieważ może spowodować to błędne ustawienie. Przystępując do zerowania lunety odblokuj wieżyczki regulacji pionowej i poziomej poprzez delikatne wyciągnięcie ich do góry do momentu usłyszenia charakterystycznego kliknięcia. Po wyciągnięciu pokrętła wieżyczki możesz dokonywać jej modyfikacji poprzez jej obrót (prawo/lewo). W przypadku gdy wieżyczka jest wciśnięta czyli zablokowana nie istnieje mozliwość korekty jej ustawień. Dzięki skali zawartej na wieżyczkach modyfikacja jest znacznie łatwiejsza a powrót do punktu zerowego znacznie ułatwiony. Ustaw tarczę na odległość na którą chcesz wyzerować lunetę upewniając się iż jest ona odpowiednio zablokowana. Po oddaniu pierwszego strzału dokonaj jego analizy oraz ewentualnej korekty ustawień za pomocą pokręteł regulacji pionowej i poziomej. Uwaga: luneta wyskalowana jest w yardach (1 yard = m)

5 Pokrętło regulacji pionowej (góra - dół). Jeśli punkt trafienia jest poniżej środka tarczy - kręć zgodnie z oznaczeniem U. Jeśli punkt trafienia jest powyżej środka tarczy - kręć przeciwnie do oznaczenia U. pierścień blokujący bęben skali skala pokrętło wieżyczki zablokowana odblokowana Pokrętło regulacji poziomej (prawo - lewo). Jeśli punkt trafienia jest na lewo od środka tarczy - kręć zgodnie z oznaczeniem R. Jeśli punkt trafienia jest na prawo od środka tarczy - kręć przeciwnie do R. skala pierścień blokujący bęben skali zablokowana pokrętło wieżyczki odblokowana Jeżeli po dokonaniu modyfikacji ustawień lunety jesteś usatysfakcjonowany z osiągniętych wyników wyzeruj bęben ze skalą poprzez odkręcenie pierścienia blokującego skalę i ustaw ją w pozycji zero (bądź w innej pozycji) w miejscu oznaczonym strzałką LOCK. Następnie zakręć pierścień blokujący przytrzymując bęben skali. Czynność ta umożliwia nam powrót do pierwotnego ustawienia zera jeśli np.: zmieniamy położenie skali wieżyczek biorąc poprawki na wiatr lub na inną odległość 6. Podświetlenie krzyża celowniczego. Dzięki możliwości regulacji podświetlania centralnej części krzyża celowniczego (na czerwono) istnieje możliwość regulacji natężenia podświetlenia w zależności od warunków oświetlenia otoczenia oraz od jasności celu. Regulacji możemy dokonywać w skali 1-11 poprzez przekręcanie pokrętła ze skalą znajdującego się w zewnętrznej części lewej wieżyczki lunety. Jeżeli przez dłuższy czas nie korzystamy z funkcji podświetlania lunety zalecane jest wyjęcie baterii z komory.

6 INSTRUKCJA OBSŁUGI LUNETY MTC VIPER komora baterii pokrywa komory baterii pokrętło ze skalą bateria CR2032-3V Zalecane jest używanie tylko baterii litowych dobrej jakości. 7. osłona przeciwsłoneczna. Ma na celu redukcję refleksów świetlnych powstających w obiektywie podczas korzystania z lunety przy jasnym słońcu. W związku z czym nie powinna być stosowana jeżeli oświetlenie otoczenia tego nie wymaga gdyż może spowodować przyciemnienie obrazu. Dzięki gwintowanej końcówce istnieje możliwość szybkiego montażu i demontażu osłony przeciwsłonecznej w osłonie objektywu. osłona przeciwsłoneczna UWAGA! Nigdy nie należy spoglądać przez lunetę wbezpośrednio w kierunku słońca ani innych przedmiotów emitujących jasne światło. Niezastosowanie się do tego zalecenia może spowodować uszkodzenie wzroku. 8. Metalowe osłony soczewek. W celu ochrony soczewek lunety zostały zastosowane metalowe zabezpieczenia, które znajdują się na okularze i objektywie. W celu korzystania z lunety należy podnieść do góry zabezpieczenia objektywu i okularu, a po skończeniu jej używania należy zamknąć je ponownie. Osłony mogą zostać zdemontowane poprzez ich wykręcenie z okularu / objektywu.

7 Uwaga! luneta jest wypełniona suchym azotem co zapobiega prowaniu jej soczewek od wewnątrz 9. Przechowywanie i konserwacja lunety: Luneta powinna być przechowywana w suchym i dobrze wentylowanym miejscu. Zawsze należy pamiętać o zabezpieczaniu soczewek lunety za pomocą metalowych osłon. Obudowę lunety należy czyścić za pomocą wilgotnej szmatki a w przypadku konieczności wyczyszczenia soczewek lunety należy zastosować delikatny pędzelek bądź specjalistyczny płyn do czyszczenia soczewek dostępny w sklepach fotograficznych. Jeżeli luneta była używana na deszczu, śniegu lub podczas mgły to należy dobrze ją wytrzeć po skończonym użytkowaniu. Nie suszyć lunety przy mocnym źródle ciepła Dane techniczne: Średnica obiektywu: Waga: Pole widzenia: Pole widzenia m: Powiększenie optyczne: Min. odległość widzenia: 3-12x44 44mm 520g m-27m 3x-12x 4-16x50 50mm 570g m- 37m 3x-12x 9m 10m Min. odległość od oka: Podświetlanie krzyża celowniczego: Bateria CR V

8 INSTRUKCJA OBSŁUGI LUNETY MTC VIPER Siatka celownicza SCB opatentowana przez MTC Optics 5mil dots 1/2mil 1/2mil 3/4mil 1/2mil 1/4mil Jednym z głównych problemów lunet stosowanych do broni małego kalibru, jest brak punktów odniesienia na krzyżu celowniczym, gdy trajektoria pocisku opada ze wzrostem odległości od celu, a czynniki takie jak wiatr wymagają nanoszenia poprawek podczas celowania. System MTC-SCB w postaci siatki celowniczej w który wyposażona jest luneta Viper łaczy w sobie wszystkie możliwe punkty odniesienia (celowania), z wolnym krzyżem pośrodku, do precyzyjnego i szybkiego namierzania małego celu, czyniąc ją bardzo prostą w obsłudze. W momencie gdy ze wzrostem odległości wystepuje opad pocisku, jesteśmy w stanie szybko określić miejsce jego trafienia na siatce celowniczej, kierując się zasadami według, których została ona zbudowana. Środek krzyża określamy jako zero, kolejne punkty na siatce określamy odpowiednio: poniżej jako +0,5mil, +0.75mil, +1mil, powyżej jako -0,5mil, -0.75mil, -1mil. Stosowanie tego typu rozwiazania zostało ujęte w tabeli przykładowo dla kalibru 4,5mm przy energii z wyzerowaną lunetą na 32m, odległości powyżej tj. 32m, 41.1m itd określane są na siatce +0.4mil, +0.8mil od środka krzyża, a odległości poniżej 20m, 18m odpowiednio -0.5mil, -0.7mil

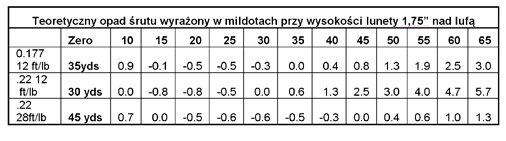

9 Położenie punktów względem środka krzyża na siatce celowniczej 4.5mm J 5.5mm J 5.5mm- 37.9J 32m 27.4m 41.1m Przy użyciu śrutu Daystate FT Tabela ma na celu pokazanie schematu działania lunety. Podane wartości będą się zmieniać w zalezności od odległości na jaką zerujemy lunetę i energii wystrzeliwanego śrutu (zależnej od kalibru, wagi i krztałtu aerodynamicznego śrutu) Siatka celownicza SCB w powiększeniu x10 Uwaga! Celowniki optyczne MTC VIPER przeznaczone są do wszelkiego rodzaju karabinków pneumatycznych oraz broni palnej małokalibrowej.

10 INSTRUKCJA OBSŁUGI LUNETY MTC VIPER Warunki gwarancji 1. Producent udziela gwarancji na okres 12 miesięcy od daty zakupu. 2. Bez wypełnionej poprawnie i ostemplowanej karty gwarancyjnej producent nie będzie uwzględniał reklamacji. 3. Producent i Importer zapewnia dobrą jakość i sprawne działanie sprzętu na prawach gwarancji, na który wydana jest niniejsza karta gwarancyjna. 4. Wady lub uszkodzenia sprzętu ujawnione w okresie gwarancji będą usuwane bezpłatnie do 30 dni od dostarczenia sprzętu do serwisu gwarancyjnego. 5. Kupujący przy odbiorze sprzętu zobowiązany jest sprawdzić jego kompletny stan, działanie itp. 6. Adres serwisu gwarancyjnego znajduje się na karcie gwarancyjnej. 7. Okres gwarancji ulega przedłużeniu o czas trwania naprawy liczony od dnia dostarczenia sprzętu do punktu napraw do dnia wyznaczonego terminu jej wykonania. 8. Nabywcy przysługuje prawo wymiany sprzętu na nowy lub zwrot gotówki w przypadku, gdy w okresie gwarancji nastąpi konieczność dokonania 3 napraw (tych samych uszkodzeń) a sprzęt nadal wykazuje wady uniemożliwiające eksploatację zgodną z przeznaczeniem. 9. Pojęcie naprawa gwarancyjna nie obejmuje czynności przewidzianych w instrukcji obsługi do wykonania których zobowiązany jest użytkownik we własnym zakresie: :: ustawianie lunety na karabinku, :: czynności konserwacyjne, :: sposób i zakres naprawy ustala udzielający gwarancji. 11. Gwarancją nie są objęte uszkodzenia sprzętu powstałe na skutek niewłaściwego lub niezgodnego z instrukcją użytkowania, przechowywania, konserwacji, transportu, samowolnego naprawiania lub przeróbek lunety oraz dodatkowo wszelkie uszkodzenia mechaniczne. 12. Powyższe przyczyny oraz dokonanie naprawy przez osoby nieuprawnione mogą spowodować utratę gwarancji. 13. Gwarancją nie są objęte uszkodzenia wynikające z działania siły wyższej jak zjawiska atmosferyczne, powodzie, pożary itp. 14. Reklamacje dot. niekompletnego wyposażenia nie będą uznawane. 10

11 Warunki dostarczania przesyłek reklamacyjnych 1. Obowiązek dostarczenia reklamowanego towaru do serwisu spoczywa na kliencie. W przypadku wysyłki Klient pokrywa jej koszty. 2. W przesyłce koniecznie znaleźć się musi: opis uszkodzenia, dowód zakupu, oryginalna karta gwarancyjna z podpisem klienta, z datą sprzedaży oraz pieczęcią firmową, dokładny adres nadawcy i nr telefonu. 3. Przesyłka powinna być odpowiednio zabezpieczona na czas transportu (wysyłki). W przypadku stwierdzenia uszkodzenia przesyłki reklamację należy zgłaszać u kuriera lub w Urzędzie Pocztowym, w którym przesyłka była nadana. 4. W przypadku braku opisu usterki towar nie będzie przekazywany do serwisu. 5. W przypadku braku karty gwarancyjnej towar zostanie naprawiony odpłatnie. 6. Nie odpowiadamy za uszkodzenia towaru powstałe na skutek nieodpowiedniego zabezpieczenia towaru na czas transportu. 7. Przesyłki wysyłane na koszt odbiorcy nie będą odbierane. 8. Produkt sprawny technicznie przysłany do serwisu w celu naprawy (jako niesprawny) zostaje odesłany na koszt nadawcy z doliczeniem kosztów przeglądu. 9. Przy uzasadnionej reklamacji towar po naprawie gwarancyjnej wysyłany jest kurierem DHL Servisco na koszt firmy Kolter. Akceptuję warunki gwarancji... (czytelny podpis klienta) 11

12 karta gwarancyjna Luneta MTC VIPER Urządzenie:... data sprzedaży podpis sprzedawcy pieczątka sklepu Data przyjęcia Data wydania Rodzaj uszkodzenia Pieczątka serwisu Dystrybutor w Polsce: ul. Kopernika Częstochowa tel. (0-34)
