2 Nowości Wydajne softstarty PSE Najmłodszą rodziną softstratów ABB jest grupa wyrobów noszących oznaczenie PSE. Wyposażenie tych aparatów we wszystkie najważniejsze funkcje użytkowe czyni z nich urządzenia wszechstronne. Projektowanie tych urządzeń ukierunkowano na zapewnienie jak najwyższej niezawodności samym aparatom oraz realizowanego przez nie procesu. Softstarty PSE wyposaża się standardowo we wbudowane styczniki obejściowe oraz wyświetlacze LCD z podświetleniem zapewniające łatwy i wygodny sposób wprowadzania nastaw oraz monitoring. Kompletny zakres produktowy Obecnie portfolio softstartów ABB składa się z czterech grup produktowych i umożliwia wybranie właściwego urządzenia dla dowolnej aplikacji i wielkości silnika do 1800A. Są to softstarty: kompaktowe PSR, klasy średniej PSS, wydajne kompaktowe PSE i zaawansowane PST(B). Zmiana bezpiecznikowych wkładek półprzewodnikowych na typ nożowy Bezpieczniki półprzewodnikowe Bussmanna, rekomendowane do stosowanie w celu ochrony softstartów typu PSS, PSE, PST(B), zostały zmienione z mocowanych wkrętami (DIN43 635) na typ nożowy (DIN43 620). Umożliwia to stosowanie standardowych rozłączników OS produkcji ABB jako obudów do tych wkładek. Funkcjonalność NOWOŚĆ Softstarty zaawansowane PST(B) Softstarty wydajne kompaktowe PSE Softstarty klasy średniej PSS Softstarty kompaktowe PSR Wielkość silnika 2 Softstarty

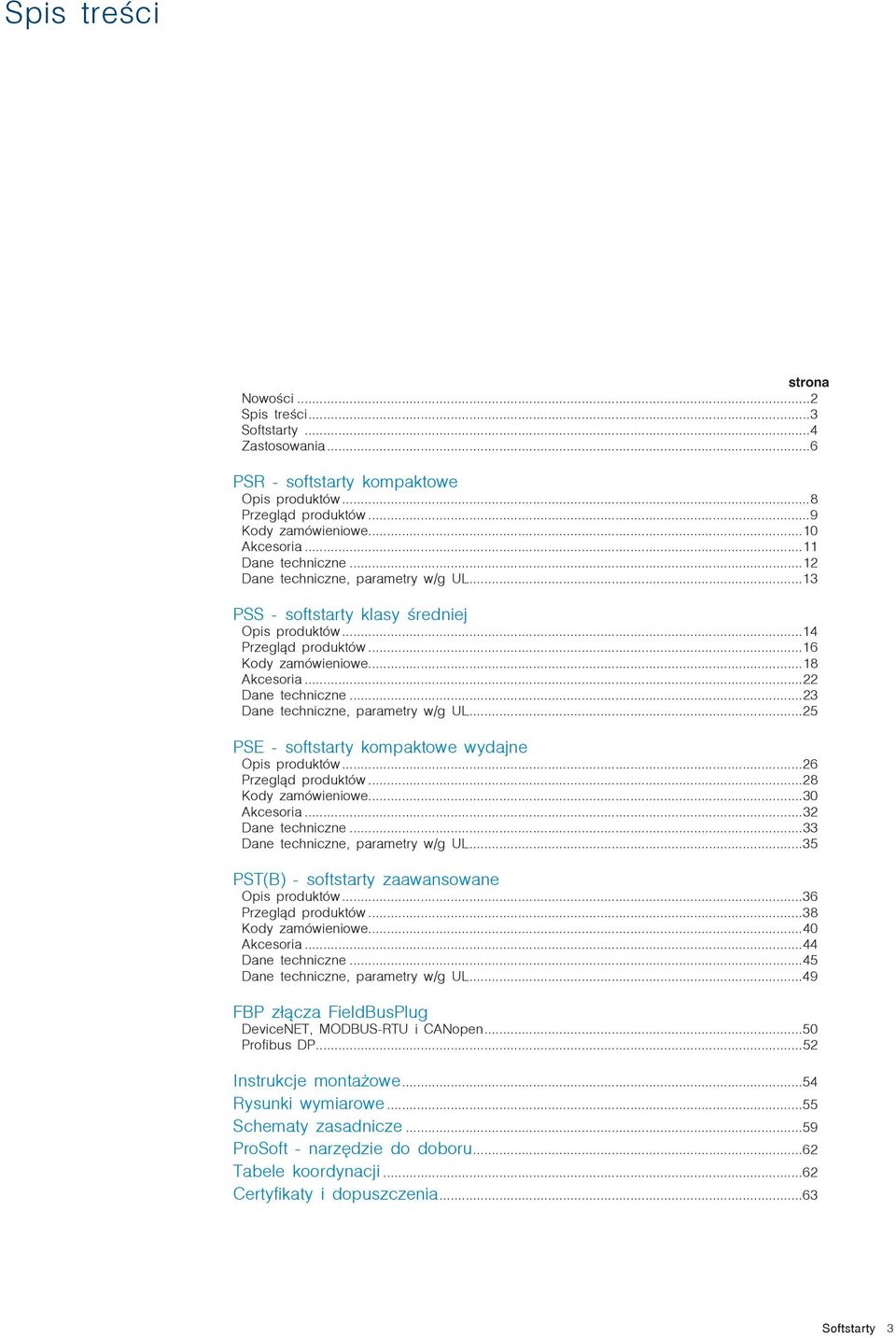

3 Spis treści strona Nowości...2 Spis treści...3 Softstarty...4 Zastosowania...6 PSR - softstarty kompaktowe Opis produktów...8 Przegląd produktów...9 Kody zamówieniowe...10 Akcesoria...11 Dane techniczne...12 Dane techniczne, parametry w/g UL...13 PSS - softstarty klasy średniej Opis produktów...14 Przegląd produktów...16 Kody zamówieniowe...18 Akcesoria...22 Dane techniczne...23 Dane techniczne, parametry w/g UL...25 PSE - softstarty kompaktowe wydajne Opis produktów...26 Przegląd produktów...28 Kody zamówieniowe...30 Akcesoria...32 Dane techniczne...33 Dane techniczne, parametry w/g UL...35 PST(B) - softstarty zaawansowane Opis produktów...36 Przegląd produktów...38 Kody zamówieniowe...40 Akcesoria...44 Dane techniczne...45 Dane techniczne, parametry w/g UL...49 FBP złącza FieldBusPlug DeviceNET, MODBUS-RTU i CANopen...50 Profibus DP...52 Instrukcje montażowe...54 Rysunki wymiarowe...55 Schematy zasadnicze...59 ProSoft - narzędzie do doboru...62 Tabele koordynacji...62 Certyfikaty i dopuszczenia...63 Softstarty 3

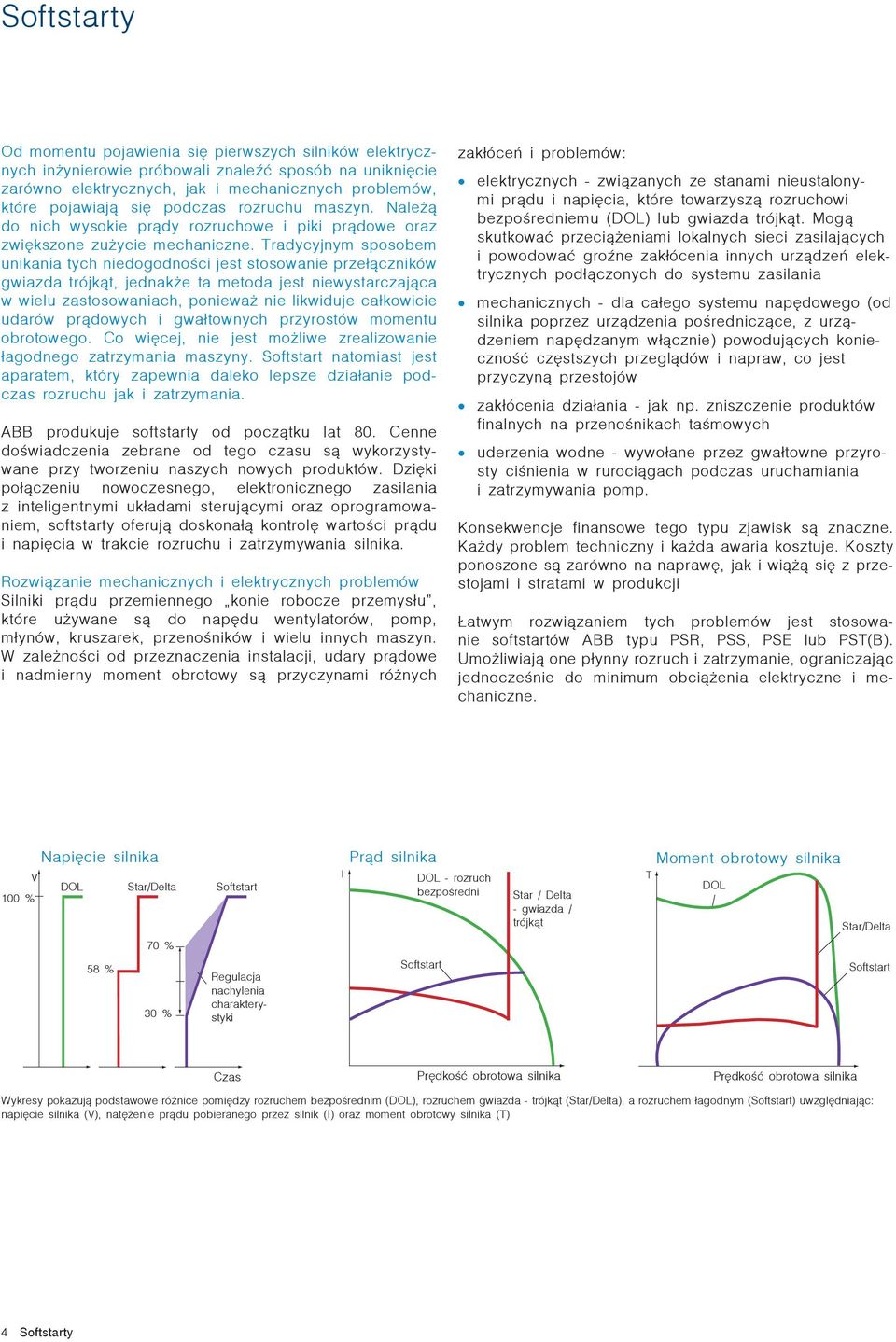

4 Softstarty Od momentu pojawienia się pierwszych silników elektrycznych inżynierowie próbowali znaleźć sposób na uniknięcie zarówno elektrycznych, jak i mechanicznych problemów, które pojawiają się podczas rozruchu maszyn. Należą do nich wysokie prądy rozruchowe i piki prądowe oraz zwiększone zużycie mechaniczne. Tradycyjnym sposobem unikania tych niedogodności jest stosowanie przełączników gwiazda trójkąt, jednakże ta metoda jest niewystarczająca w wielu zastosowaniach, ponieważ nie likwiduje całkowicie udarów prądowych i gwałtownych przyrostów momentu obrotowego. Co więcej, nie jest możliwe zrealizowanie łagodnego zatrzymania maszyny. Softstart natomiast jest aparatem, który zapewnia daleko lepsze działanie podczas rozruchu jak i zatrzymania. ABB produkuje softstarty od początku lat 80. Cenne doświadczenia zebrane od tego czasu są wykorzystywane przy tworzeniu naszych nowych produktów. Dzięki połączeniu nowoczesnego, elektronicznego zasilania z inteligentnymi układami sterującymi oraz oprogramowaniem, softstarty oferują doskonałą kontrolę wartości prądu i napięcia w trakcie rozruchu i zatrzymywania silnika. Rozwiązanie mechanicznych i elektrycznych problemów Silniki prądu przemiennego konie robocze przemysłu, które używane są do napędu wentylatorów, pomp, młynów, kruszarek, przenośników i wielu innych maszyn. W zależności od przeznaczenia instalacji, udary prądowe i nadmierny moment obrotowy są przyczynami różnych zakłóceń i problemów: elektrycznych - związanych ze stanami nieustalonymi prądu i napięcia, które towarzyszą rozruchowi bezpośredniemu (DOL) lub gwiazda trójkąt. Mogą skutkować przeciążeniami lokalnych sieci zasilających i powodować groźne zakłócenia innych urządzeń elektrycznych podłączonych do systemu zasilania mechanicznych - dla całego systemu napędowego (od silnika poprzez urządzenia pośredniczące, z urządzeniem napędzanym włącznie) powodujących konieczność częstszych przeglądów i napraw, co jest przyczyną przestojów zakłócenia działania - jak np. zniszczenie produktów finalnych na przenośnikach taśmowych uderzenia wodne - wywołane przez gwałtowne przyrosty ciśnienia w rurociągach podczas uruchamiania i zatrzymywania pomp. Konsekwencje finansowe tego typu zjawisk są znaczne. Każdy problem techniczny i każda awaria kosztuje. Koszty ponoszone są zarówno na naprawę, jak i wiążą się z przestojami i stratami w produkcji Łatwym rozwiązaniem tych problemów jest stosowanie softstartów ABB typu PSR, PSS, PSE lub PST(B). Umożliwiają one płynny rozruch i zatrzymanie, ograniczając jednocześnie do minimum obciążenia elektryczne i mechaniczne. V 100 % Napięcie silnika DOL Star/Delta Softstart I Prąd silnika DOL - rozruch bezpośredni Star / Delta - gwiazda / trójkąt Moment obrotowy silnika T DOL Star/Delta 70 % 58 % 30 % Regulacja nachylenia charakterystyki Softstart Softstart Czas Prędkość obrotowa silnika Prędkość obrotowa silnika Wykresy pokazują podstawowe różnice pomiędzy rozruchem bezpośrednim (DOL), rozruchem gwiazda - trójkąt (Star/Delta), a rozruchem łagodnym (Softstart) uwzględniając: napięcie silnika (V), natężenie prądu pobieranego przez silnik (I) oraz moment obrotowy silnika (T) 4 Softstarty

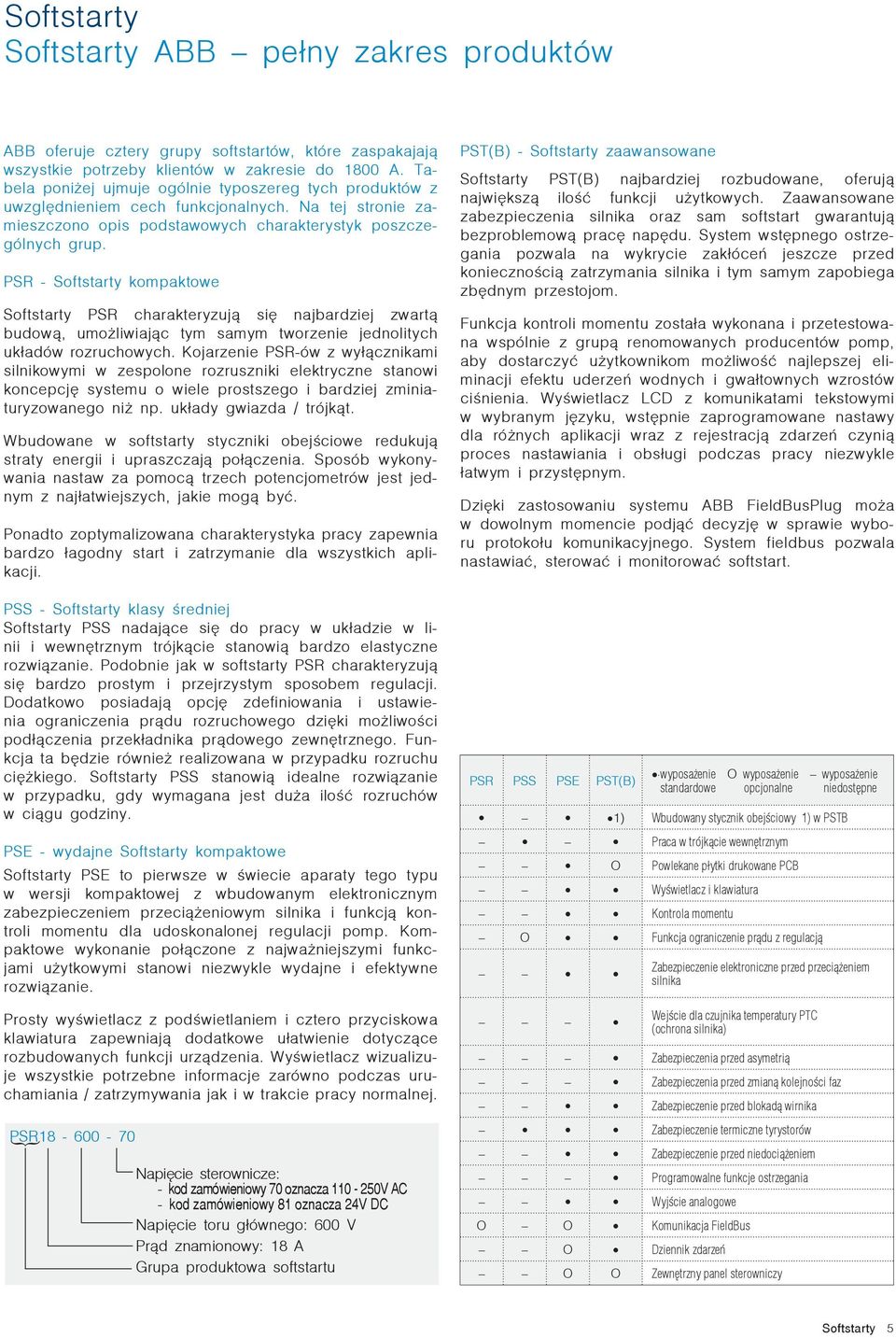

5 Softstarty Softstarty ABB pełny zakres produktów ABB oferuje cztery grupy softstartów, które zaspakajają wszystkie potrzeby klientów w zakresie do 1800 A. Tabela poniżej ujmuje ogólnie typoszereg tych produktów z uwzględnieniem cech funkcjonalnych. Na tej stronie zamieszczono opis podstawowych charakterystyk poszczególnych grup. PSR - Softstarty kompaktowe Softstarty PSR charakteryzują się najbardziej zwartą budową, umożliwiając tym samym tworzenie jednolitych układów rozruchowych. Kojarzenie PSR-ów z wyłącznikami silnikowymi w zespolone rozruszniki elektryczne stanowi koncepcję systemu o wiele prostszego i bardziej zminiaturyzowanego niż np. układy gwiazda / trójkąt. Wbudowane w softstarty styczniki obejściowe redukują straty energii i upraszczają połączenia. Sposób wykonywania nastaw za pomocą trzech potencjometrów jest jednym z najłatwiejszych, jakie mogą być. Ponadto zoptymalizowana charakterystyka pracy zapewnia bardzo łagodny start i zatrzymanie dla wszystkich aplikacji. PSS - Softstarty klasy średniej Softstarty PSS nadające się do pracy w układzie w linii i wewnętrznym trójkącie stanowią bardzo elastyczne rozwiązanie. Podobnie jak w softstarty PSR charakteryzują się bardzo prostym i przejrzystym sposobem regulacji. Dodatkowo posiadają opcję zdefiniowania i ustawienia ograniczenia prądu rozruchowego dzięki możliwości podłączenia przekładnika prądowego zewnętrznego. Funkcja ta będzie również realizowana w przypadku rozruchu ciężkiego. Softstarty PSS stanowią idealne rozwiązanie w przypadku, gdy wymagana jest duża ilość rozruchów w ciągu godziny. PSE - wydajne Softstarty kompaktowe Softstarty PSE to pierwsze w świecie aparaty tego typu w wersji kompaktowej z wbudowanym elektronicznym zabezpieczeniem przeciążeniowym silnika i funkcją kontroli momentu dla udoskonalonej regulacji pomp. Kompaktowe wykonanie połączone z najważniejszymi funkcjami użytkowymi stanowi niezwykle wydajne i efektywne rozwiązanie. Prosty wyświetlacz z podświetlaniem i cztero przyciskowa klawiatura zapewniają dodatkowe ułatwienie dotyczące rozbudowanych funkcji urządzenia. Wyświetlacz wizualizuje wszystkie potrzebne informacje zarówno podczas uruchamiania / zatrzymywania jak i w trakcie pracy normalnej. PSR Napięcie sterownicze: - kod zamówieniowy 70 oznacza V AC - kod zamówieniowy 81 oznacza 24V DC Napięcie toru głównego: 600 V Prąd znamionowy: 18 A Grupa produktowa softstartu PST(B) - Softstarty zaawansowane Softstarty PST(B) najbardziej rozbudowane, oferują największą ilość funkcji użytkowych. Zaawansowane zabezpieczenia silnika oraz sam softstart gwarantują bezproblemową pracę napędu. System wstępnego ostrzegania pozwala na wykrycie zakłóceń jeszcze przed koniecznością zatrzymania silnika i tym samym zapobiega zbędnym przestojom. Funkcja kontroli momentu została wykonana i przetestowana wspólnie z grupą renomowanych producentów pomp, aby dostarczyć użytkownikom możliwość najlepszej eliminacji efektu uderzeń wodnych i gwałtownych wzrostów ciśnienia. Wyświetlacz LCD z komunikatami tekstowymi w wybranym języku, wstępnie zaprogramowane nastawy dla różnych aplikacji wraz z rejestracją zdarzeń czynią proces nastawiania i obsługi podczas pracy niezwykle łatwym i przystępnym. Dzięki zastosowaniu systemu ABB FieldBusPlug moża w dowolnym momencie podjąć decyzję w sprawie wyboru protokołu komunikacyjnego. System fieldbus pozwala nastawiać, sterować i monitorować softstart. PSR PSS PSE PST(B) wyposażenie O wyposażenie wyposażenie standardowe opcjonalne niedostępne 1) Wbudowany stycznik obejściowy 1) w PSTB Praca w trójkącie wewnętrznym O Powlekane płytki drukowane PCB Wyświetlacz i klawiatura Kontrola momentu O Funkcja ograniczenie prądu z regulacją Zabezpieczenie elektroniczne przed przeciążeniem silnika Wejście dla czujnika temperatury PTC (ochrona silnika) Zabezpieczenia przed asymetrią Zabezpieczenia przed zmianą kolejności faz Zabezpieczenie przed blokadą wirnika Zabezpieczenie termiczne tyrystorów Zabezpieczenie przed niedociążeniem Programowalne funkcje ostrzegania Wyjście analogowe O O Komunikacja FieldBus O Dziennik zdarzeń O O Zewnętrzny panel sterowniczy Softstarty 5

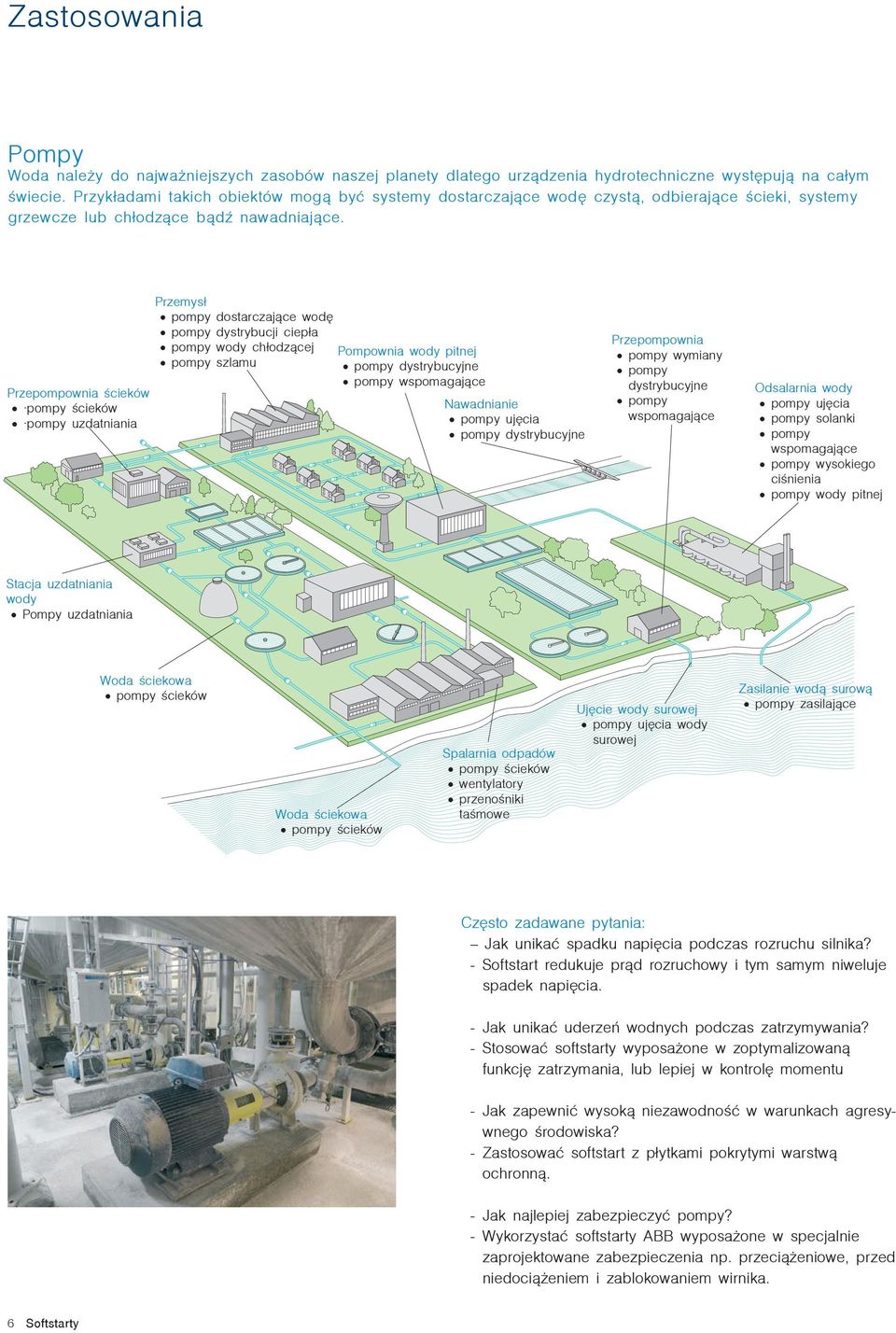

6 Zastosowania Pompy Woda należy do najważniejszych zasobów naszej planety dlatego urządzenia hydrotechniczne występują na całym świecie. Przykładami takich obiektów mogą być systemy dostarczające wodę czystą, odbierające ścieki, systemy grzewcze lub chłodzące bądź nawadniające. Przepompownia ścieków pompy ścieków pompy uzdatniania Przemysł pompy dostarczające wodę pompy dystrybucji ciepła pompy wody chłodzącej pompy szlamu Pompownia wody pitnej pompy dystrybucyjne pompy wspomagające Nawadnianie pompy ujęcia pompy dystrybucyjne Przepompownia pompy wymiany pompy dystrybucyjne pompy wspomagające Odsalarnia wody pompy ujęcia pompy solanki pompy wspomagające pompy wysokiego ciśnienia pompy wody pitnej Stacja uzdatniania wody Pompy uzdatniania Woda ściekowa pompy ścieków Woda ściekowa pompy ścieków Spalarnia odpadów pompy ścieków wentylatory przenośniki taśmowe Ujęcie wody surowej pompy ujęcia wody surowej Zasilanie wodą surową pompy zasilające Często zadawane pytania: Jak unikać spadku napięcia podczas rozruchu silnika? - Softstart redukuje prąd rozruchowy i tym samym niweluje spadek napięcia. - Jak unikać uderzeń wodnych podczas zatrzymywania? - Stosować softstarty wyposażone w zoptymalizowaną funkcję zatrzymania, lub lepiej w kontrolę momentu - Jak zapewnić wysoką niezawodność w warunkach agresywnego środowiska? - Zastosować softstart z płytkami pokrytymi warstwą ochronną. - Jak najlepiej zabezpieczyć pompy? - Wykorzystać softstarty ABB wyposażone w specjalnie zaprojektowane zabezpieczenia np. przeciążeniowe, przed niedociążeniem i zablokowaniem wirnika. 6 Softstarty

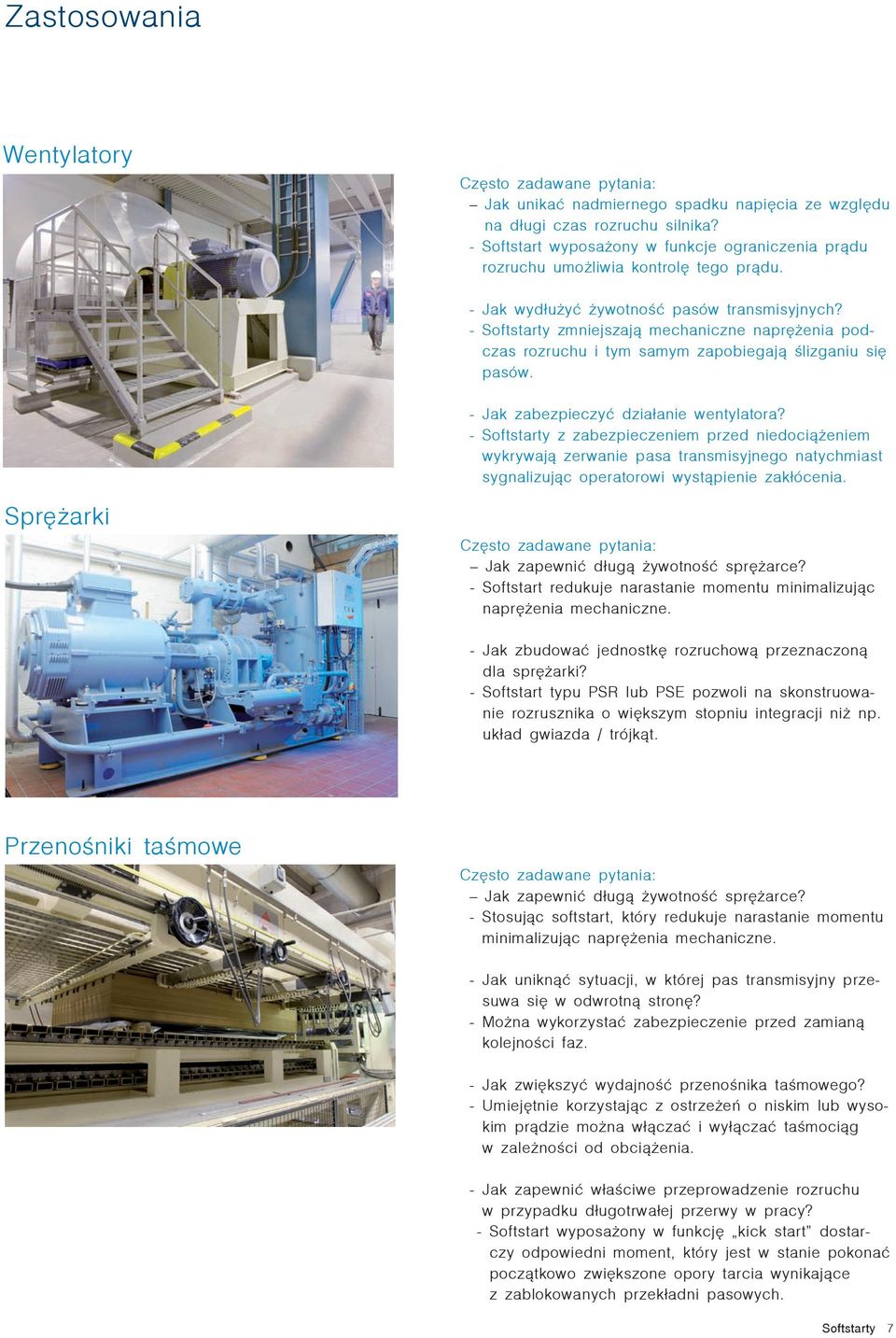

7 Zastosowania Wentylatory Często zadawane pytania: Jak unikać nadmiernego spadku napięcia ze względu na długi czas rozruchu silnika? - Softstart wyposażony w funkcje ograniczenia prądu rozruchu umożliwia kontrolę tego prądu. - Jak wydłużyć żywotność pasów transmisyjnych? - Softstarty zmniejszają mechaniczne naprężenia podczas rozruchu i tym samym zapobiegają ślizganiu się pasów. - Jak zabezpieczyć działanie wentylatora? - Softstarty z zabezpieczeniem przed niedociążeniem wykrywają zerwanie pasa transmisyjnego natychmiast sygnalizując operatorowi wystąpienie zakłócenia. Sprężarki Często zadawane pytania: Jak zapewnić długą żywotność sprężarce? - Softstart redukuje narastanie momentu minimalizując naprężenia mechaniczne. - Jak zbudować jednostkę rozruchową przeznaczoną dla sprężarki? - Softstart typu PSR lub PSE pozwoli na skonstruowanie rozrusznika o większym stopniu integracji niż np. układ gwiazda / trójkąt. Przenośniki taśmowe Często zadawane pytania: Jak zapewnić długą żywotność sprężarce? - Stosując softstart, który redukuje narastanie momentu minimalizując naprężenia mechaniczne. - Jak uniknąć sytuacji, w której pas transmisyjny przesuwa się w odwrotną stronę? - Można wykorzystać zabezpieczenie przed zamianą kolejności faz. - Jak zwiększyć wydajność przenośnika taśmowego? - Umiejętnie korzystając z ostrzeżeń o niskim lub wysokim prądzie można włączać i wyłączać taśmociąg w zależności od obciążenia. - Jak zapewnić właściwe przeprowadzenie rozruchu w przypadku długotrwałej przerwy w pracy? - Softstart wyposażony w funkcję kick start dostarczy odpowiedni moment, który jest w stanie pokonać początkowo zwiększone opory tarcia wynikające z zablokowanych przekładni pasowych. Softstarty 7

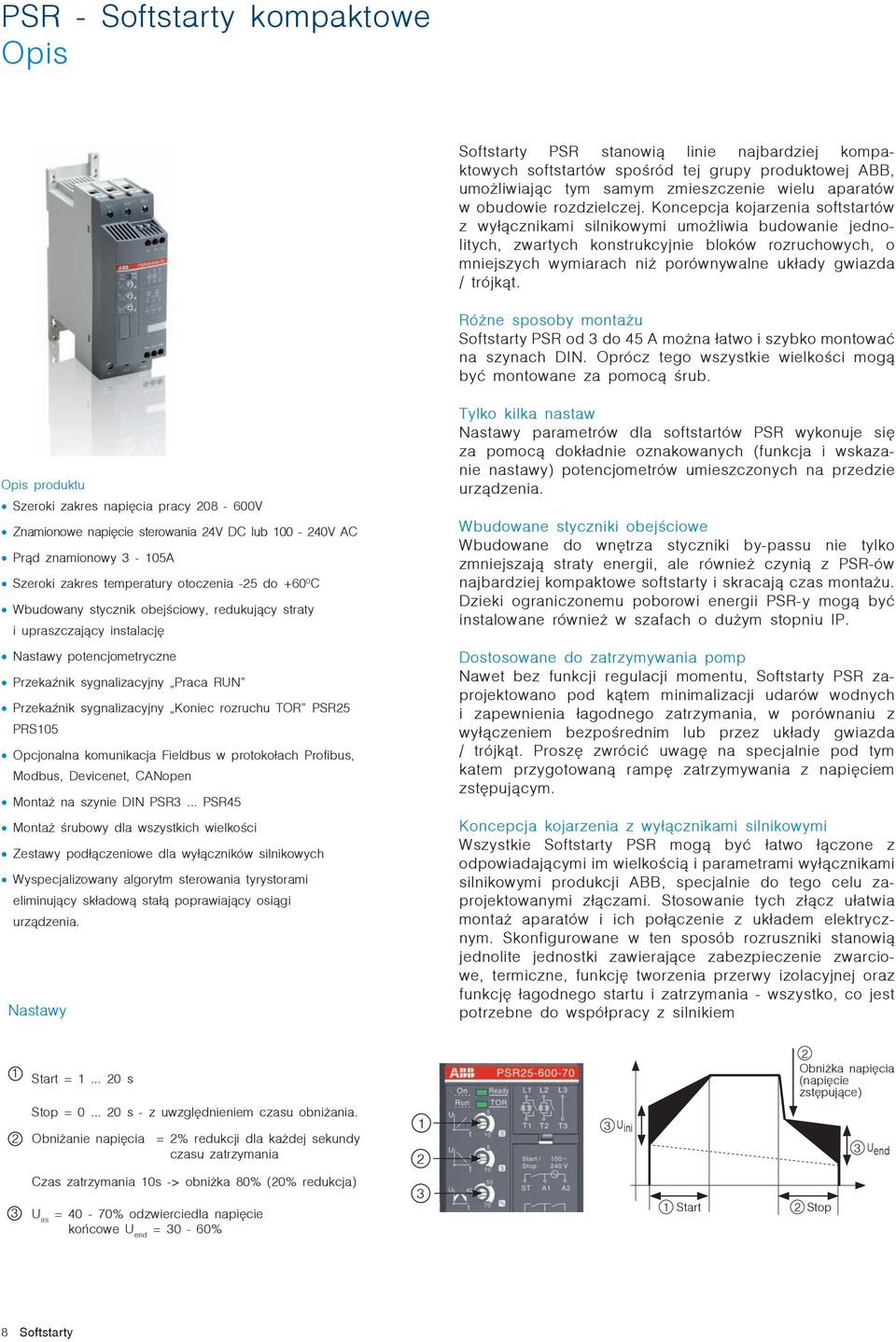

8 PSR - Softstarty kompaktowe Opis Softstarty PSR stanowią linie najbardziej kompaktowych softstartów spośród tej grupy produktowej ABB, umożliwiając tym samym zmieszczenie wielu aparatów w obudowie rozdzielczej. Koncepcja kojarzenia softstartów z wyłącznikami silnikowymi umożliwia budowanie jednolitych, zwartych konstrukcyjnie bloków rozruchowych, o mniejszych wymiarach niż porównywalne układy gwiazda / trójkąt. Różne sposoby montażu Softstarty PSR od 3 do 45 A można łatwo i szybko montować na szynach DIN. Oprócz tego wszystkie wielkości mogą być montowane za pomocą śrub. Opis produktu Szeroki zakres napięcia pracy V Znamionowe napięcie sterowania 24V DC lub V AC Prąd znamionowy 3-105A Szeroki zakres temperatury otoczenia -25 do C Wbudowany stycznik obejściowy, redukujący straty i upraszczający instalację Nastawy potencjometryczne Przekaźnik sygnalizacyjny Praca RUN Przekaźnik sygnalizacyjny Koniec rozruchu TOR PSR25 PRS105 Opcjonalna komunikacja Fieldbus w protokołach Profibus, Modbus, Devicenet, CANopen Montaż na szynie DIN PSR3... PSR45 Montaż śrubowy dla wszystkich wielkości Zestawy podłączeniowe dla wyłączników silnikowych Wyspecjalizowany algorytm sterowania tyrystorami eliminujący składową stałą poprawiający osiągi urządzenia. Nastawy Tylko kilka nastaw Nastawy parametrów dla softstartów PSR wykonuje się za pomocą dokładnie oznakowanych (funkcja i wskazanie nastawy) potencjometrów umieszczonych na przedzie urządzenia. Wbudowane styczniki obejściowe Wbudowane do wnętrza styczniki by-passu nie tylko zmniejszają straty energii, ale również czynią z PSR-ów najbardziej kompaktowe softstarty i skracają czas montażu. Dzieki ograniczonemu poborowi energii PSR-y mogą być instalowane również w szafach o dużym stopniu IP. Dostosowane do zatrzymywania pomp Nawet bez funkcji regulacji momentu, Softstarty PSR zaprojektowano pod kątem minimalizacji udarów wodnych i zapewnienia łagodnego zatrzymania, w porównaniu z wyłączeniem bezpośrednim lub przez układy gwiazda / trójkąt. Proszę zwrócić uwagę na specjalnie pod tym katem przygotowaną rampę zatrzymywania z napięciem zstępującym. Koncepcja kojarzenia z wyłącznikami silnikowymi Wszystkie Softstarty PSR mogą być łatwo łączone z odpowiadającymi im wielkością i parametrami wyłącznikami silnikowymi produkcji ABB, specjalnie do tego celu zaprojektowanymi złączami. Stosowanie tych złącz ułatwia montaż aparatów i ich połączenie z układem elektrycznym. Skonfigurowane w ten sposób rozruszniki stanowią jednolite jednostki zawierające zabezpieczenie zwarciowe, termiczne, funkcję tworzenia przerwy izolacyjnej oraz funkcję łagodnego startu i zatrzymania - wszystko, co jest potrzebne do współpracy z silnikiem 1 2 Start = s Stop = s - z uwzględnieniem czasu obniżania. Obniżanie napięcia = 2% redukcji dla każdej sekundy czasu zatrzymania U ini 2 Obniżka napięcia (napięcie zstępujące) 3 Uend 3 Czas zatrzymania 10s -> obniżka 80% (20% redukcja) U ini = 40-70% odzwierciedla napięcie końcowe U end = 30-60% 3 1 Start 2 Stop 8 Softstarty

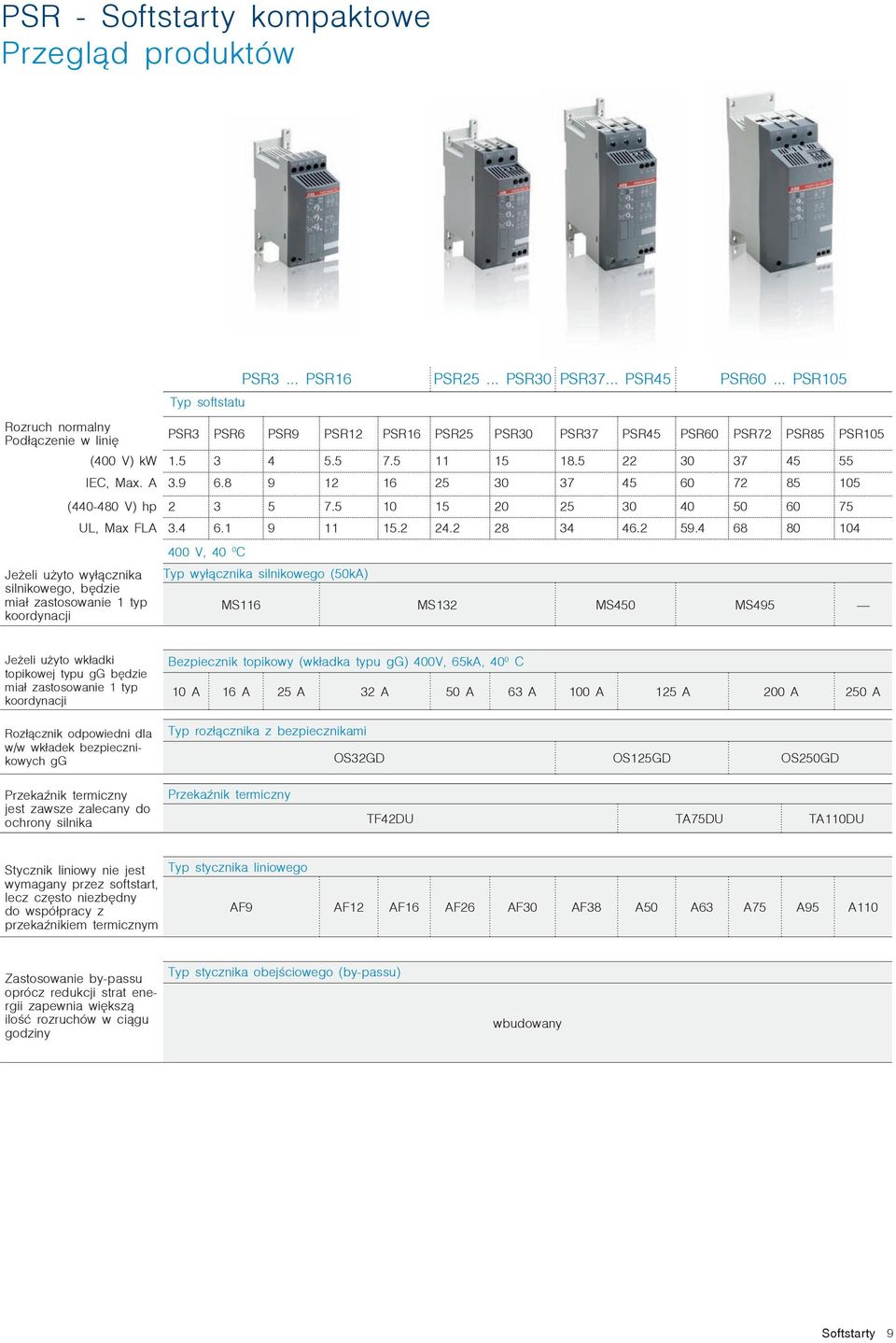

9 PSR - Softstarty kompaktowe Przegląd produktów Typ softstatu PSR3... PSR16 PSR25... PSR30 PSR37... PSR45 PSR60... PSR105 Rozruch normalny Podłączenie w linię PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 PSR60 PSR72 PSR85 PSR105 (400 V) kw IEC, Max. A ( V) hp UL, Max FLA V, 40 0 C Jeżeli użyto wyłącznika Typ wyłącznika silnikowego (50kA) silnikowego, będzie miał zastosowanie 1 typ koordynacji MS116 MS132 MS450 MS495 Jeżeli użyto wkładki topikowej typu gg będzie miał zastosowanie 1 typ koordynacji Rozłącznik odpowiedni dla w/w wkładek bezpiecznikowych gg Bezpiecznik topikowy (wkładka typu gg) 400V, 65kA, 40 0 C 10 A 16 A 25 A 32 A 50 A 63 A 100 A 125 A 200 A 250 A Typ rozłącznika z bezpiecznikami OS32GD OS125GD OS250GD Przekaźnik termiczny jest zawsze zalecany do ochrony silnika Przekaźnik termiczny TF42DU TA75DU TA110DU Stycznik liniowy nie jest wymagany przez softstart, lecz często niezbędny do współpracy z przekaźnikiem termicznym Typ stycznika liniowego AF9 AF12 AF16 AF26 AF30 AF38 A50 A63 A75 A95 A110 Zastosowanie by-passu oprócz redukcji strat energii zapewnia większą ilość rozruchów w ciągu godziny Typ stycznika obejściowego (by-passu) wbudowany Softstarty 9

10 PSR - Softstarty kompaktowe Kody zamówieniowe PSR3... PSR105 Napięcie znamionowe pracy U e, V AC Napięcie znamionowe sterownicze, U s, V AC Moc silnika 1SFC132137F0001 PSR3... PSR16 1SFC132136F0001 PSR25... PSR V 400 V 500 V Max. prąd znamionowy w/g IEC I e kw kw kw A Typ Kod zamówieniowy 1 szt PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR37... PSR45 1SFC132207F0001 PSR60... PSR105 1SFC132135F0001 Napięcie znamionowe pracy U e V AC Napięcie znamionowe sterownicze U s - 24V DC PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R PSR SFA R Softstarty

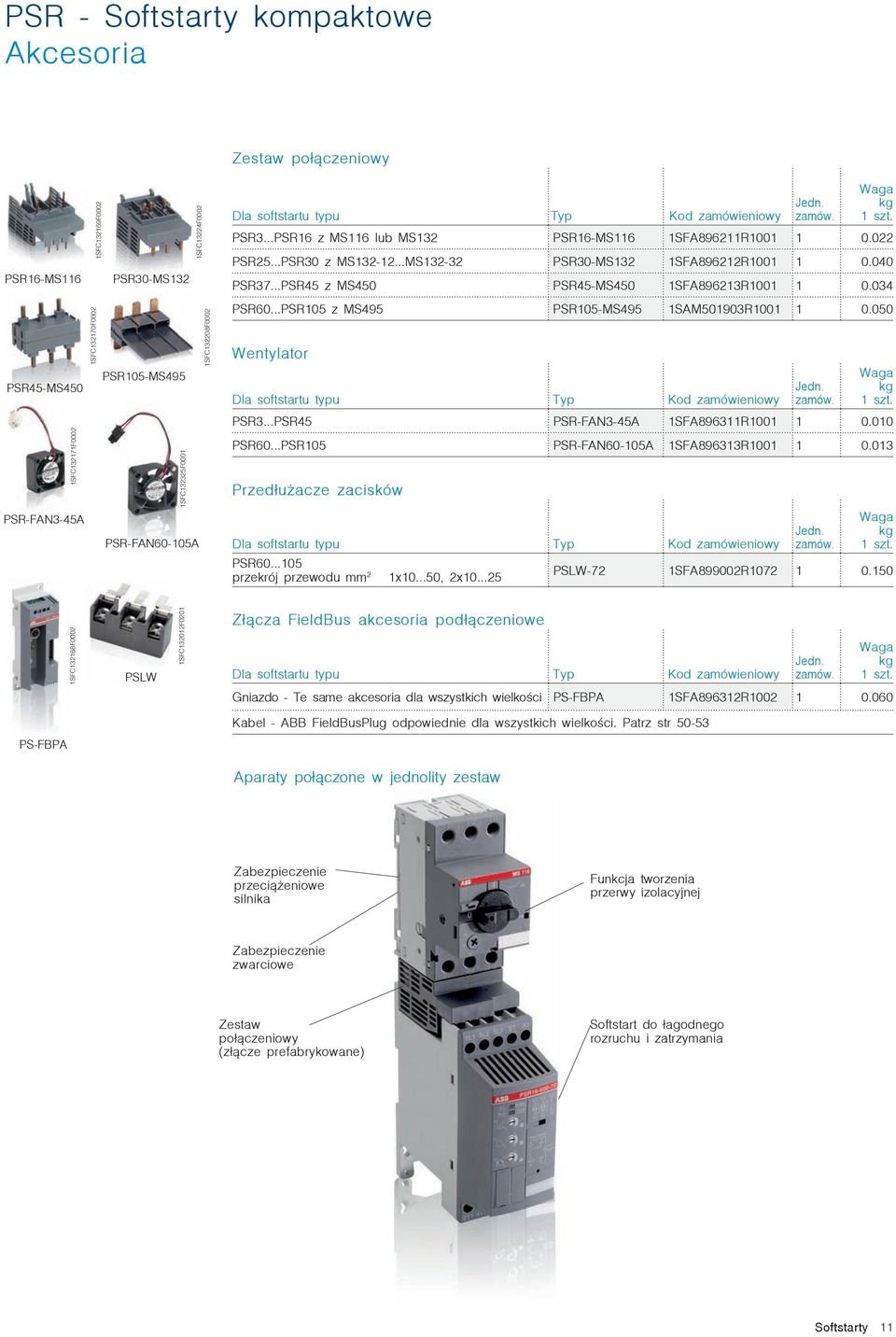

11 PSR - Softstarty kompaktowe Akcesoria Zestaw połączeniowy PSR16-MS116 1SFC132170F0002 1SFC132169F0002 PSR30-MS132 PSR105-MS495 PSR45-MS450 1SFC132171F0002 1SFC132325F0001 PSR-FAN3-45A PSR-FAN60-105A 1SFC13224F0002 1SFC132208F0002 Dla softstartu typu Typ Kod zamówieniowy Jedn. zamów. 1 szt. PSR3...PSR16 z MS116 lub MS132 PSR16-MS116 1SFA896211R PSR25...PSR30 z MS MS PSR30-MS132 1SFA896212R PSR37...PSR45 z MS450 PSR45-MS450 1SFA896213R PSR60...PSR105 z MS495 PSR105-MS495 1SAM501903R Wentylator Dla softstartu typu Typ Kod zamówieniowy Jedn. zamów. 1 szt. PSR3...PSR45 PSR-FAN3-45A 1SFA896311R PSR60...PSR105 PSR-FAN60-105A 1SFA896313R Przedłużacze zacisków Dla softstartu typu Typ Kod zamówieniowy Jedn. zamów. 1 szt. PSR przekrój przewodu mm 2 1x , 2x PSLW-72 1SFA899002R SFC132168F0002 PSLW 1SFC132012F0201 Złącza FieldBus akcesoria podłączeniowe Dla softstartu typu Typ Kod zamówieniowy Jedn. zamów. 1 szt. Gniazdo - Te same akcesoria dla wszystkich wielkości PS-FBPA 1SFA896312R Kabel - ABB FieldBusPlug odpowiednie dla wszystkich wielkości. Patrz str PS-FBPA Aparaty połączone w jednolity zestaw Zabezpieczenie przeciążeniowe silnika Funkcja tworzenia przerwy izolacyjnej Zabezpieczenie zwarciowe Zestaw połączeniowy (złącze prefabrykowane) Softstart do łagodnego rozruchu i zatrzymania Softstarty 11

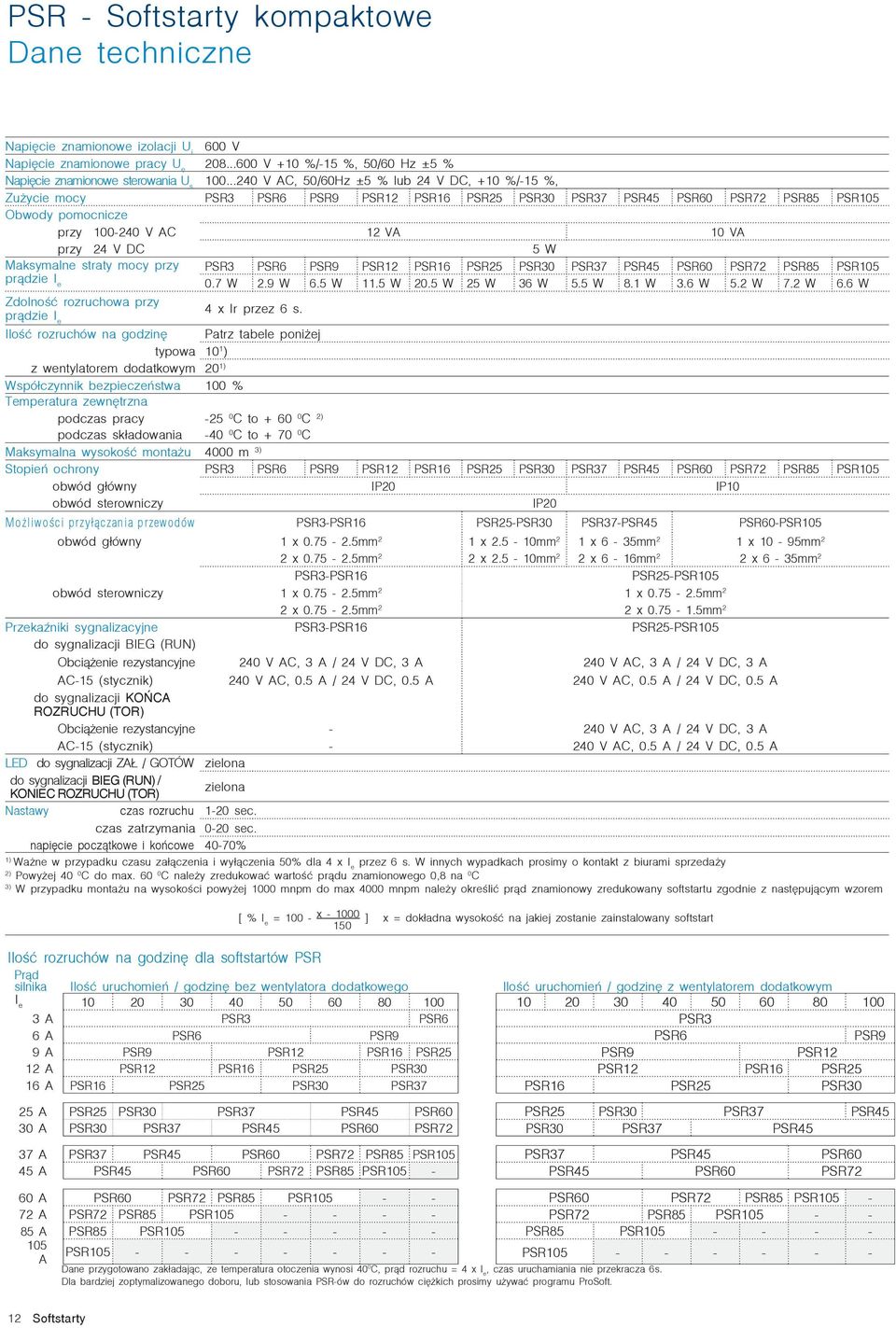

12 PSR - Softstarty kompaktowe Dane techniczne Napięcie znamionowe izolacji U i 600 V Napięcie znamionowe pracy U e V +10 %/-15 %, 50/60 Hz ±5 % Napięcie znamionowe sterowania U s V AC, 50/60Hz ±5 % lub 24 V DC, +10 %/-15 %, Zużycie mocy PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 PSR60 PSR72 PSR85 PSR105 Obwody pomocnicze przy V AC 12 VA 10 VA przy 24 V DC 5 W Maksymalne straty mocy przy PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 PSR60 PSR72 PSR85 PSR105 prądzie I e 0.7 W 2.9 W 6.5 W 11.5 W 20.5 W 25 W 36 W 5.5 W 8.1 W 3.6 W 5.2 W 7.2 W 6.6 W Zdolność rozruchowa przy prądzie I e 4 x Ir przez 6 s. Ilość rozruchów na godzinę Patrz tabele poniżej typowa 10 1 ) z wentylatorem dodatkowym 20 1) Współczynnik bezpieczeństwa 100 % Temperatura zewnętrzna podczas pracy C to C 2) podczas składowania C to C Maksymalna wysokość montażu 4000 m 3) Stopień ochrony PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 PSR60 PSR72 PSR85 PSR105 obwód główny IP20 IP10 obwód sterowniczy IP20 Możliwości przyłączania przewodów PSR3-PSR16 PSR25-PSR30 PSR37-PSR45 PSR60-PSR105 obwód główny 1 x mm 2 1 x mm 2 1 x 6-35mm 2 1 x 10-95mm 2 2 x mm 2 2 x mm 2 2 x 6-16mm 2 2 x 6-35mm 2 PSR3-PSR16 PSR25-PSR105 obwód sterowniczy 1 x mm 2 1 x mm 2 2 x mm 2 2 x mm 2 Przekaźniki sygnalizacyjne PSR3-PSR16 PSR25-PSR105 do sygnalizacji BIEG (RUN) Obciążenie rezystancyjne 240 V AC, 3 A / 24 V DC, 3 A 240 V AC, 3 A / 24 V DC, 3 A AC-15 (stycznik) 240 V AC, 0.5 A / 24 V DC, 0.5 A 240 V AC, 0.5 A / 24 V DC, 0.5 A do sygnalizacji KOŃCA ROZRUCHU (TOR) Obciążenie rezystancyjne V AC, 3 A / 24 V DC, 3 A AC-15 (stycznik) V AC, 0.5 A / 24 V DC, 0.5 A LED do sygnalizacji ZAŁ / GOTÓW zielona do sygnalizacji BIEG (RUN) / KONIEC ROZRUCHU (TOR) zielona Nastawy czas rozruchu 1-20 sec. czas zatrzymania 0-20 sec. napięcie początkowe i końcowe 40-70% 1) Ważne w przypadku czasu załączenia i wyłączenia 50% dla 4 x I e przez 6 s. W innych wypadkach prosimy o kontakt z biurami sprzedaży 2) Powyżej 40 0 C do max C należy zredukować wartość prądu znamionowego 0,8 na 0 C 3) W przypadku montażu na wysokości powyżej 1000 mnpm do max 4000 mnpm należy określić prąd znamionowy zredukowany softstartu zgodnie z następującym wzorem Ilość rozruchów na godzinę dla softstartów PSR Prąd silnika Ilość uruchomień / godzinę bez wentylatora dodatkowego Ilość uruchomień / godzinę z wentylatorem dodatkowym I e A PSR3 PSR6 PSR3 6 A PSR6 PSR9 PSR6 PSR9 9 A PSR9 PSR12 PSR16 PSR25 PSR9 PSR12 12 A PSR12 PSR16 PSR25 PSR30 PSR12 PSR16 PSR25 16 A PSR16 PSR25 PSR30 PSR37 PSR16 PSR25 PSR30 25 A PSR25 PSR30 PSR37 PSR45 PSR60 PSR25 PSR30 PSR37 PSR45 30 A PSR30 PSR37 PSR45 PSR60 PSR72 PSR30 PSR37 PSR45 37 A PSR37 PSR45 PSR60 PSR72 PSR85 PSR105 PSR37 PSR45 PSR60 45 A PSR45 PSR60 PSR72 PSR85 PSR105 - PSR45 PSR60 PSR72 60 A PSR60 PSR72 PSR85 PSR PSR60 PSR72 PSR85 PSR A PSR72 PSR85 PSR PSR72 PSR85 PSR A PSR85 PSR PSR85 PSR A [ % I e = x ] x = dokładna wysokość na jakiej zostanie zainstalowany softstart 150 PSR PSR Dane przygotowano zakładając, ze temperatura otoczenia wynosi 40 0 C, prąd rozruchu = 4 x I e, czas uruchamiania nie przekracza 6s. Dla bardziej zoptymalizowanego doboru, lub stosowania PSR-ów do rozruchów ciężkich prosimy używać programu ProSoft. 12 Softstarty

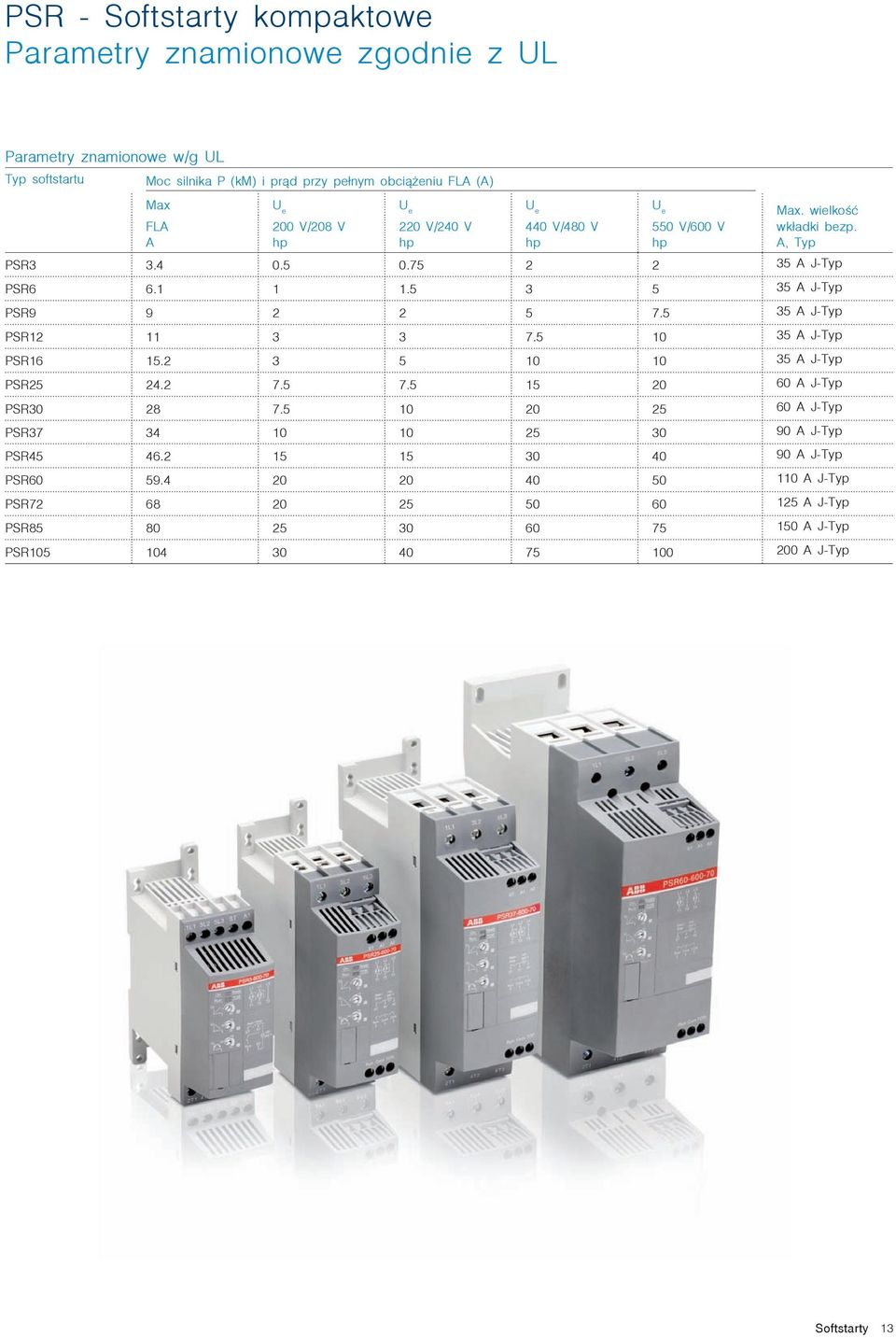

13 PSR - Softstarty kompaktowe Parametry znamionowe zgodnie z UL Parametry znamionowe w/g UL Typ softstartu Moc silnika P (km) i prąd przy pełnym obciążeniu FLA (A) Max U e U e U e U e Max. wielkość FLA A 200 V/208 V hp 220 V/240 V hp 440 V/480 V hp 550 V/600 V hp wkładki bezp. A, Typ PSR A J-Typ PSR A J-Typ PSR A J-Typ PSR A J-Typ PSR A J-Typ PSR A J-Typ PSR A J-Typ PSR A J-Typ PSR A J-Typ PSR A J-Typ PSR A J-Typ PSR A J-Typ PSR A J-Typ Softstarty 13

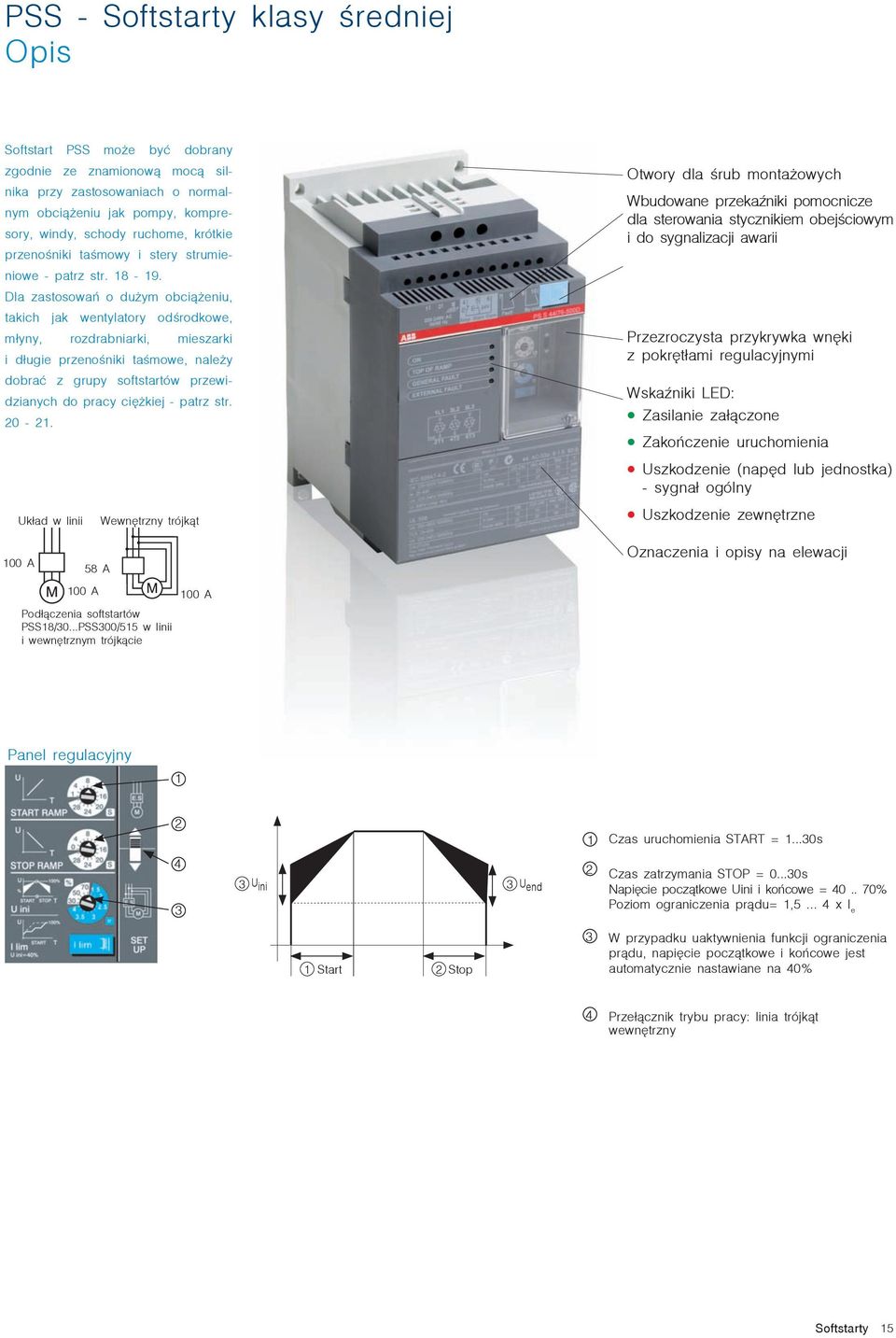

14 PSS - Softstarty klasy średniej Opis Soststarty PSS są dostosowane do dwóch trybów pracy: w wewnętrznym trójkącie oraz bezpośrednio w linii. Stanowią idealne rozwiązanie dla tych aplikacji, które wymagają mocnych, trwałych softstartów np. wymagających dużej liczby uruchomień w ciągu godziny. Elastyczne rozwiązanie Soststarty PSS mogą pracować w wewnętrznym trójkącie oraz bezpośrednio w linii. Dzięki temu można dobierać dla wewnętrznego trójkąta mniejsze softstarty, dopasowane wielkością do zmniejszonych prądów charakterystycznych dla tych układów. Opis produktów Znamionowe napięcie pracy V AC Znamionowe napięcie sterowania V AC lub V AC Prąd znamionowy A (do 515A w trójkącie wewnętrznym) Szeroki zakres temperatury otoczenia -25 do C Nastawy za pomocą przełączników obrotowych Dostosowane do pracy ciągłej bez styczników obejściowych Wyposażone w przekaźniki pomocnicze do sterowania zewnętrznymi stycznikami by-passu Przekaźnik sygnalizacyjny zakłóceń (NO lub NC) Funkcja ograniczania prądu - opcjonalnie Zamiast przełączników gwiazda / trójkąt Ponieważ Soststarty PSS są dostosowane do pracy w wewnętrznym trójkącie, stanowią bardzo efektywne zamienniki przełączników gwiazda / trójkąt, umożliwiające wykorzystanie aparatury istniejącej, współpracującej z danym silnikiem (styczniki przełącznika gwiazda / trójkąt, kable, zabezpieczenie termiczne). Monolityczne jednostki rozruchowe Softstarty PSS nie posiadają części mechanicznych ruchomych i dostosowane są do wykonania wielu uruchomień w ciągu godziny, co może być szczególnie przydatne dla zastosowań podnośnikowych. Tylko kilka nastaw Nastawy softstartu można łatwo wykonać za pomocą trzech przełączników obrotowych aby właściwie nastawić parametry uruchomienia i zatrzymania. Do wyboru trybu pracy (linia wewnętrzny trójkąt) służy oddzielny mikro przełącznik. Wybrane nastawy są czytelne i łatwe do wykonania. Możliwość ograniczenia prądu Zastosowanie zewnętrznego przekładnika prądowego aktywuje funkcję ograniczenia prądu. Umożliwia ona dokonanie nastawy prądu maksymalnego i nie przekraczanie wyznaczonej granicy nawet w przypadku rozruchu ciężkiego. 14 Softstarty

15 PSS - Softstarty klasy średniej Opis Softstart PSS może być dobrany zgodnie ze znamionową mocą silnika przy zastosowaniach o normalnym obciążeniu jak pompy, kompresory, windy, schody ruchome, krótkie przenośniki taśmowy i stery strumieniowe - patrz str Dla zastosowań o dużym obciążeniu, takich jak wentylatory odśrodkowe, młyny, rozdrabniarki, mieszarki i długie przenośniki taśmowe, należy dobrać z grupy softstartów przewidzianych do pracy ciężkiej - patrz str Otwory dla śrub montażowych Wbudowane przekaźniki pomocnicze dla sterowania stycznikiem obejściowym i do sygnalizacji awarii Przezroczysta przykrywka wnęki z pokrętłami regulacyjnymi Wskaźniki LED: Zasilanie załączone Zakończenie uruchomienia Uszkodzenie (napęd lub jednostka) - sygnał ogólny Układ w linii 100 A 58 A Wewnętrzny trójkąt Uszkodzenie zewnętrzne Oznaczenia i opisy na elewacji 100 A 100 A Podłączenia softstartów PSS18/30...PSS300/515 w linii i wewnętrznym trójkącie Panel regulacyjny Czas uruchomienia START = s U ini 3 U end 2 Czas zatrzymania STOP = s Napięcie początkowe Uini i końcowe = % Poziom ograniczenia prądu= 1, x I e 1 Start 2 Stop 3 W przypadku uaktywnienia funkcji ograniczenia prądu, napięcie początkowe i końcowe jest automatycznie nastawiane na 40% 4 Przełącznik trybu pracy: linia trójkąt wewnętrzny Softstarty 15

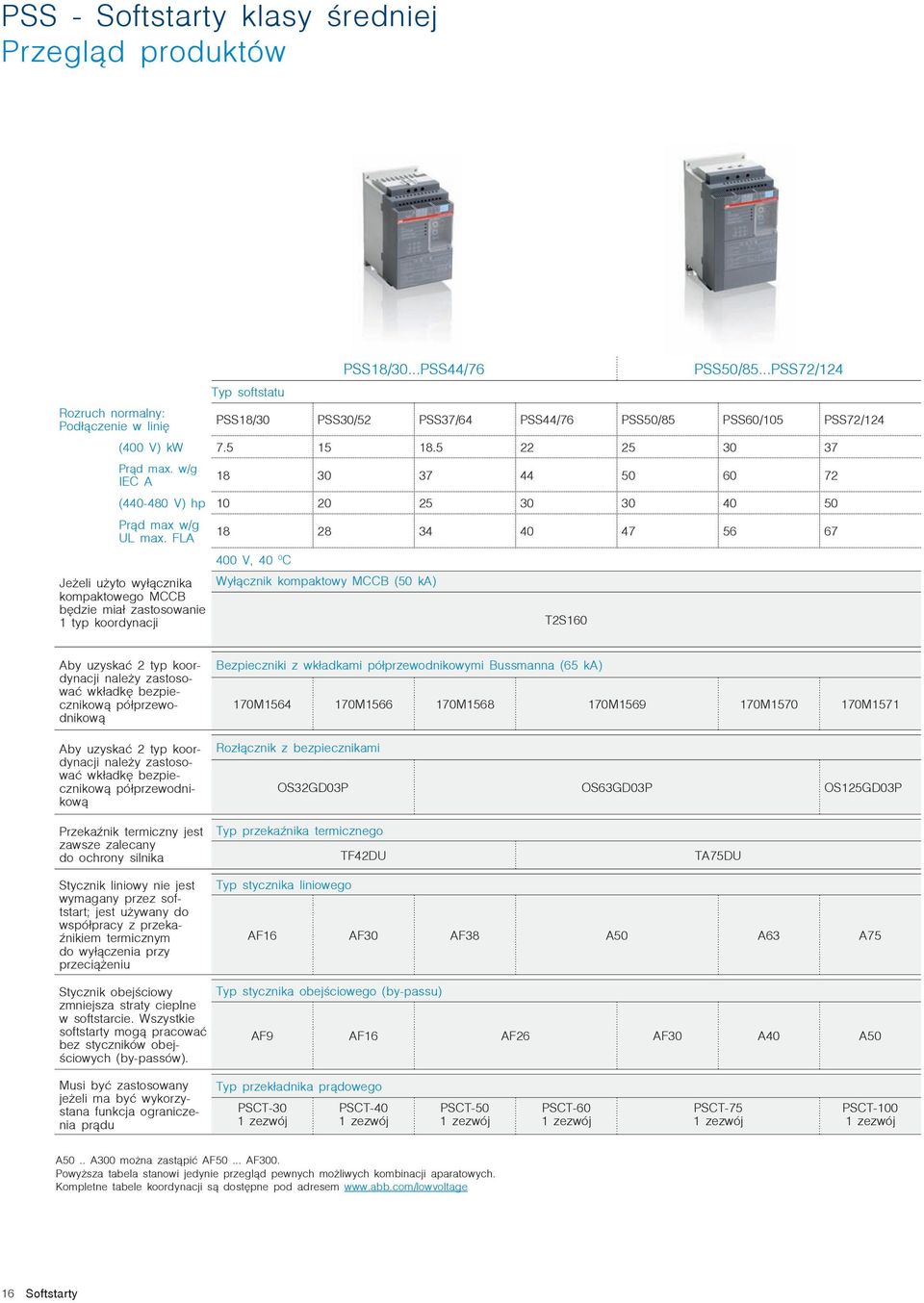

16 PSS - Softstarty klasy średniej Przegląd produktów Rozruch normalny: Podłączenie w linię Typ softstatu PSS18/30...PSS44/76 PSS50/85...PSS72/124 PSS18/30 PSS30/52 PSS37/64 PSS44/76 PSS50/85 PSS60/105 PSS72/124 (400 V) kw Prąd max. w/g IEC A ( V) hp Prąd max w/g UL max. FLA Jeżeli użyto wyłącznika kompaktowego MCCB będzie miał zastosowanie 1 typ koordynacji V, 40 0 C Wyłącznik kompaktowy MCCB (50 ka) T2S160 Aby uzyskać 2 typ koordynacji należy zastosować wkładkę bezpiecznikową półprzewodnikową Aby uzyskać 2 typ koordynacji należy zastosować wkładkę bezpiecznikową półprzewodnikową Bezpieczniki z wkładkami półprzewodnikowymi Bussmanna (65 ka) 170M M M M M M1571 Rozłącznik z bezpiecznikami OS32GD03P OS63GD03P OS125GD03P Przekaźnik termiczny jest zawsze zalecany do ochrony silnika Typ przekaźnika termicznego TF42DU TA75DU Stycznik liniowy nie jest wymagany przez softstart; jest używany do współpracy z przekaźnikiem termicznym do wyłączenia przy przeciążeniu Typ stycznika liniowego AF16 AF30 AF38 A50 A63 A75 Stycznik obejściowy zmniejsza straty cieplne w softstarcie. Wszystkie softstarty mogą pracować bez styczników obejściowych (by-passów). Typ stycznika obejściowego (by-passu) AF9 AF16 AF26 AF30 A40 A50 Musi być zastosowany jeżeli ma być wykorzystana funkcja ograniczenia prądu Typ przekładnika prądowego PSCT-30 1 zezwój PSCT-40 1 zezwój PSCT-50 1 zezwój PSCT-60 1 zezwój PSCT-75 1 zezwój PSCT zezwój A50.. A300 można zastąpić AF50... AF300. Powyższa tabela stanowi jedynie przegląd pewnych możliwych kombinacji aparatowych. Kompletne tabele koordynacji są dostępne pod adresem 16 Softstarty

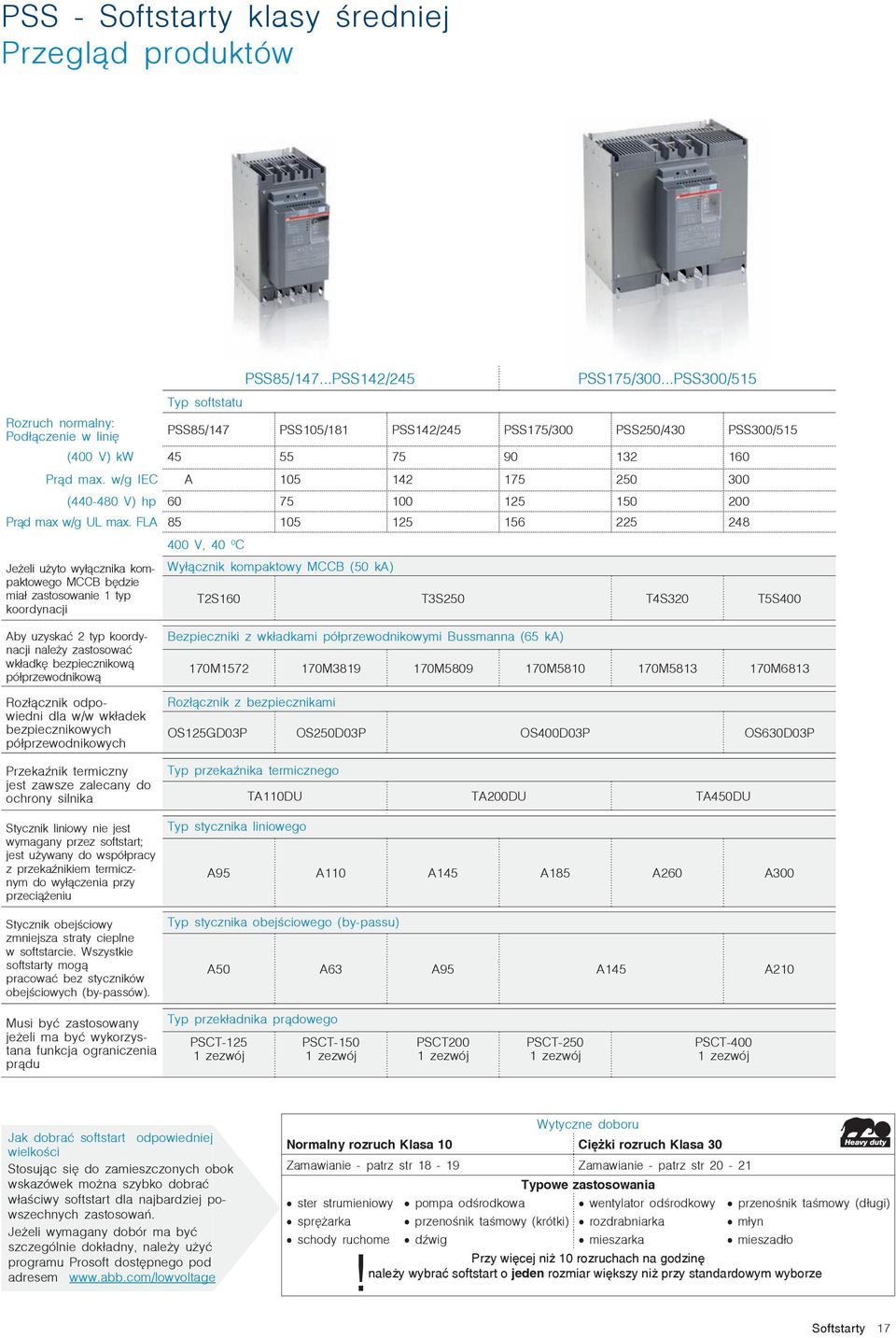

17 PSS - Softstarty klasy średniej Przegląd produktów Rozruch normalny: Podłączenie w linię Typ softstatu PSS85/147...PSS142/245 PSS175/300...PSS300/515 PSS85/147 PSS105/181 PSS142/245 PSS175/300 PSS250/430 PSS300/515 (400 V) kw Prąd max. w/g IEC A ( V) hp Prąd max w/g UL max. FLA Jeżeli użyto wyłącznika kompaktowego MCCB będzie miał zastosowanie 1 typ koordynacji 400 V, 40 0 C Wyłącznik kompaktowy MCCB (50 ka) T2S160 T3S250 T4S320 T5S400 Aby uzyskać 2 typ koordynacji należy zastosować wkładkę bezpiecznikową półprzewodnikową Rozłącznik odpowiedni dla w/w wkładek bezpiecznikowych półprzewodnikowych Przekaźnik termiczny jest zawsze zalecany do ochrony silnika Stycznik liniowy nie jest wymagany przez softstart; jest używany do współpracy z przekaźnikiem termicznym do wyłączenia przy przeciążeniu Stycznik obejściowy zmniejsza straty cieplne w softstarcie. Wszystkie softstarty mogą pracować bez styczników obejściowych (by-passów). Bezpieczniki z wkładkami półprzewodnikowymi Bussmanna (65 ka) 170M M M M M M6813 Rozłącznik z bezpiecznikami OS125GD03P OS250D03P OS400D03P OS630D03P Typ przekaźnika termicznego TA110DU TA200DU TA450DU Typ stycznika liniowego A95 A110 A145 A185 A260 A300 Typ stycznika obejściowego (by-passu) A50 A63 A95 A145 A210 Musi być zastosowany jeżeli ma być wykorzystana funkcja ograniczenia prądu Typ przekładnika prądowego PSCT zezwój PSCT zezwój PSCT200 1 zezwój PSCT zezwój PSCT zezwój Jak dobrać softstart odpowiedniej wielkości Stosując się do zamieszczonych obok wskazówek można szybko dobrać właściwy softstart dla najbardziej powszechnych zastosowań. Jeżeli wymagany dobór ma być szczególnie dokładny, należy użyć programu Prosoft dostępnego pod adresem Wytyczne doboru Normalny rozruch Klasa 10 Ciężki rozruch Klasa 30 Zamawianie - patrz str Zamawianie - patrz str Typowe zastosowania ster strumieniowy pompa odśrodkowa wentylator odśrodkowy przenośnik taśmowy (długi) sprężarka przenośnik taśmowy (krótki) rozdrabniarka młyn schody ruchome dźwig mieszarka mieszadło! Przy więcej niż 10 rozruchach na godzinę należy wybrać softstart o jeden rozmiar większy niż przy standardowym wyborze Softstarty 17

18 PSS - Softstarty klasy średniej Rozruch normalny, klasa 10, układ w linii, kody zamówieniowe PSS18/30... PSS300/515 1SFC132301F0001 PSS18/ / SFC132302F0001 PSS50/ / PSS18/ / Znamionowe napięcie pracy, U e, V Moc silnika 400 V kw 500 V kw 690 V kw Max. prąd znam. w/g IEC I e A Typ* ) Kod zamówieniowy** ) 1 szt PSS18/30-500r n 1SFA R 00t PSS30/52-500r n 1SFA R 00t PSS37/64-500r n 1SFA R 00t PSS44/76-500r n 1SFA R 00t PSS50/85-500r n 1SFA R 00t PSS60/ r n 1SFA R 00t PSS72/ r n 1SFA R 00t PSS85/ r n 1SFA R 00t PSS105/ r n 1SFA R 00t PSS142/ r n 1SFA R 00t PSS175/ r n 1SFA R 00t PSS250/ r n 1SFA R 00t PSS300/ r n 1SFA R 00t Znamionowe napięcie pracy, U e, V PSS85/ / PSS85/ / SFC132303F PSS18/30-690r n 1SFA R 00t PSS30/52-690r n 1SFA R 00t PSS37/64-690r n 1SFA R 00t PSS44/76-690r n 1SFA R 00t PSS50/85-690r n 1SFA R 00t PSS60/ r n 1SFA R 00t PSS72/ r n 1SFA R 00t PSS85/ r n 1SFA R 00t PSS105/ r n 1SFA R 00t PSS142/ r n 1SFA R 00t PSS175/ r n 1SFA R 00t PSS250/ r n 1SFA R 00t PSS300/ r n 1SFA R 00t PSS175/ / PSS175/ / SFC132304F0001 s *) Uzupełnij Typ odpowiednią literą Typu dla: napięcia sterowania, U s r F = V, 50/60 Hz L = V, 50/60 Hz Przekaźnika sygnału awarii n Brak litery kodu = NO C = NC s **) Uzupełnij Kod odpowiednią cyfrą Kodu dla: przekaźnika awarii 1 = NO 2 = NC Znamionowe napięcie pomocnicze, U s 1 = V, 50/60 Hz 2 = V, 50/60 Hz 18 Softstarty

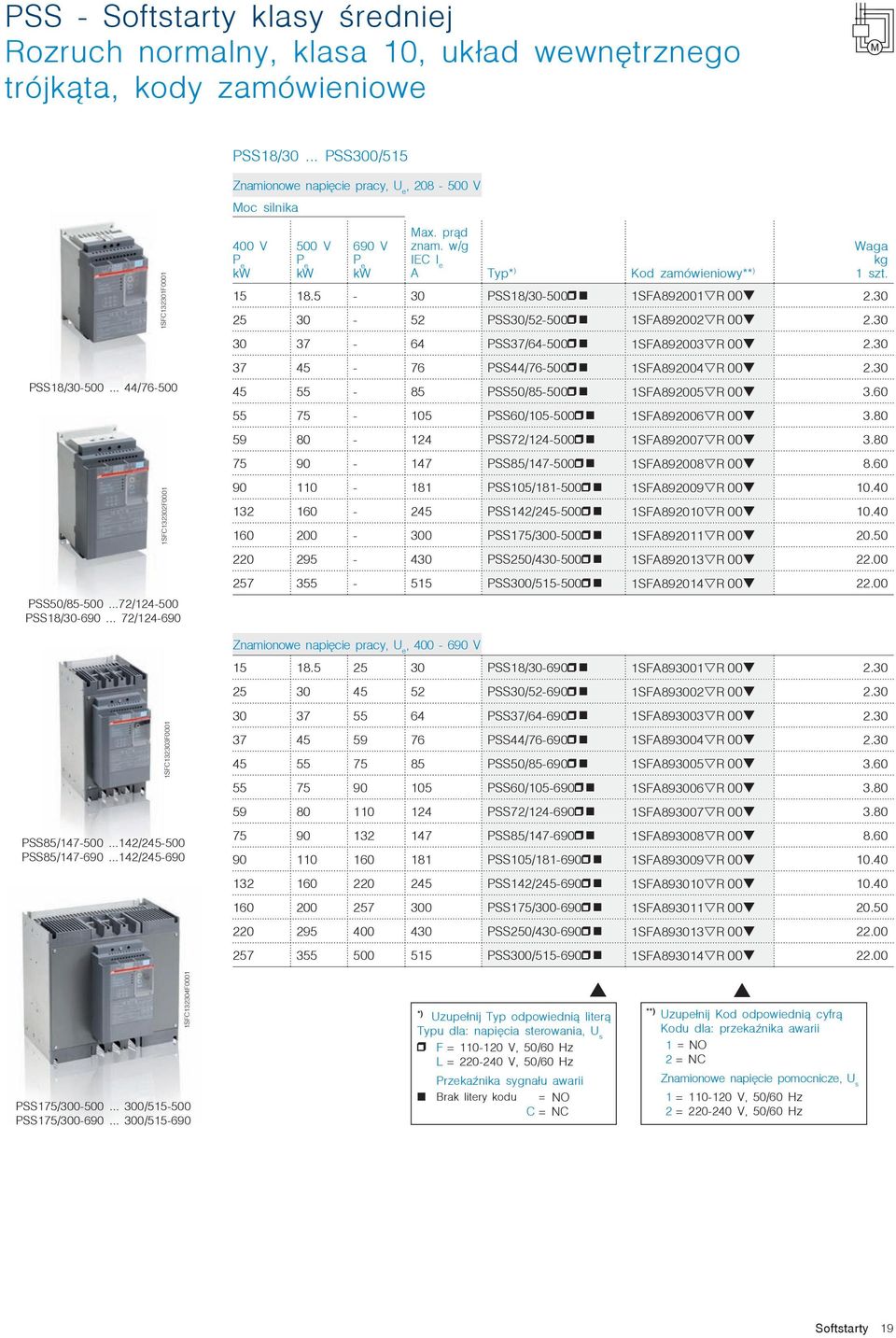

19 PSS - Softstarty klasy średniej Rozruch normalny, klasa 10, układ wewnętrznego trójkąta, kody zamówieniowe PSS18/30... PSS300/515 1SFC132301F0001 PSS18/ / PSS50/ / PSS18/ / PSS85/ / PSS85/ / SFC132302F0001 1SFC132303F0001 Znamionowe napięcie pracy, U e, V Moc silnika 400 V kw 500 V kw 690 V kw Max. prąd znam. w/g IEC I e A Typ* ) Kod zamówieniowy** ) 1 szt PSS18/30-500r n 1SFA R 00t PSS30/52-500r n 1SFA R 00t PSS37/64-500r n 1SFA R 00t PSS44/76-500r n 1SFA R 00t PSS50/85-500r n 1SFA R 00t PSS60/ r n 1SFA R 00t PSS72/ r n 1SFA R 00t PSS85/ r n 1SFA R 00t PSS105/ r n 1SFA R 00t PSS142/ r n 1SFA R 00t PSS175/ r n 1SFA R 00t PSS250/ r n 1SFA R 00t PSS300/ r n 1SFA R 00t Znamionowe napięcie pracy, U e, V PSS18/30-690r n 1SFA R 00t PSS30/52-690r n 1SFA R 00t PSS37/64-690r n 1SFA R 00t PSS44/76-690r n 1SFA R 00t PSS50/85-690r n 1SFA R 00t PSS60/ r n 1SFA R 00t PSS72/ r n 1SFA R 00t PSS85/ r n 1SFA R 00t PSS105/ r n 1SFA R 00t PSS142/ r n 1SFA R 00t PSS175/ r n 1SFA R 00t PSS250/ r n 1SFA R 00t PSS300/ r n 1SFA R 00t PSS175/ / PSS175/ / SFC132304F0001 s *) Uzupełnij Typ odpowiednią literą Typu dla: napięcia sterowania, U s r F = V, 50/60 Hz L = V, 50/60 Hz Przekaźnika sygnału awarii n Brak litery kodu = NO C = NC s **) Uzupełnij Kod odpowiednią cyfrą Kodu dla: przekaźnika awarii 1 = NO 2 = NC Znamionowe napięcie pomocnicze, U s 1 = V, 50/60 Hz 2 = V, 50/60 Hz Softstarty 19

20 PSS - Softstarty klasy średniej Rozruch ciężki, klasa 30, układ w linii, kody zamówieniowe Heavy duty PSS18/30... PSS300/515 1SFC132301F0001 PSS18/ / SFC132302F0001 PSS50/ / PSS18/ / Znamionowe napięcie pracy, U e, V Moc silnika 400 V kw 500 V kw 690 V kw Max. prąd znam. w/g IEC I e A Typ* ) Kod zamówieniowy** ) 1 szt PSS18/30-500r n 1SFA R 00t PSS30/52-500r n 1SFA R 00t PSS37/64-500r n 1SFA R 00t PSS44/76-500r n 1SFA R 00t PSS50/85-500r n 1SFA R 00t PSS60/ r n 1SFA R 00t PSS72/ r n 1SFA R 00t PSS85/ r n 1SFA R 00t PSS105/ r n 1SFA R 00t PSS142/ r n 1SFA R 00t PSS175/ r n 1SFA R 00t PSS250/ r n 1SFA892013vR 00t PSS300/ r n 1SFA R 00t Znamionowe napięcie pracy, U e, V PSS18/30-690r n 1SFA R 00t PSS30/52-690r n 1SFA R 00t 2.30 PSS85/ / PSS85/ / PSS175/ / PSS175/ / SFC132303F0001 1SFC132304F PSS37/64-690r n 1SFA R 00t PSS44/76-690r n 1SFA R 00t PSS50/85-690r n 1SFA R 00t PSS60/ r n 1SFA R 00t PSS72/ r n 1SFA R 00t PSS85/ r n 1SFA R 00t PSS105/ r n 1SFA R 00t PSS142/ r n 1SFA R 00t PSS175/ r n 1SFA R 00t PSS250/ r n 1SFA R 00t PSS300/ r n 1SFA R 00t s *) Uzupełnij Typ odpowiednią literą Typu dla: napięcia sterowania, U s r F = V, 50/60 Hz L = V, 50/60 Hz Przekaźnika sygnału awarii n Brak litery kodu = NO C = NC s **) Uzupełnij Kod odpowiednią cyfrą Kodu dla: przekaźnika awarii 1 = NO 2 = NC Znamionowe napięcie pomocnicze, U s 1 = V, 50/60 Hz 2 = V, 50/60 Hz 20 Softstarty

21 PSS - Softstarty klasy średniej Rozruch ciężki, klasa 30, układ wewnętrznego trójkąta, kody zamówieniowe Heavy duty PSS18/30... PSS300/515 1SFC132301F0001 PSS18/ / SFC132302F0001 PSS50/ / PSS18/ / Znamionowe napięcie pracy, U e, V Moc silnika 400 V kw 500 V kw 690 V kw Max. prąd znam. w/g IEC I e A Typ* ) Kod zamówieniowy** ) 1 szt PSS18/30-500r n 1SFA R 00t PSS30/52-500r n 1SFA R 00t PSS37/64-500r n 1SFA R 00t PSS44/76-500r n 1SFA R 00t PSS50/85-500r n 1SFA R 00t PSS60/ r n 1SFA R 00t PSS72/ r n 1SFA R 00t PSS85/ r n 1SFA R 00t PSS105/ r n 1SFA R 00t PSS142/ r n 1SFA R 00t PSS175/ r n 1SFA R 00t PSS250/ r n 1SFA R 00t PSS300/ r n 1SFA R 00t Znamionowe napięcie pracy, U e, V PSS18/30-690r n 1SFA R 00t PSS30/52-690r n 1SFA R 00t 2.30 PSS85/ / PSS85/ / PSS175/ / PSS175/ / SFC132303F0001 1SFC132304F PSS37/64-690r n 1SFA R 00t PSS44/76-690r n 1SFA R 00t PSS50/85-690r n 1SFA R 00t PSS60/ r n 1SFA R 00t PSS72/ r n 1SFA R 00t PSS85/ r n 1SFA R 00t PSS105/ r n 1SFA R 00t PSS142/ r n 1SFA R 00t PSS175/ r n 1SFA R 00t PSS250/ r n 1SFA R 00t PSS300/ r n 1SFA R 00t s *) Uzupełnij Typ odpowiednią literą Typu dla: napięcia sterowania, U s r F = V, 50/60 Hz L = V, 50/60 Hz Przekaźnika sygnału awarii n Brak litery kodu = NO C = NC s **) Uzupełnij Kod odpowiednią cyfrą Kodu dla: przekaźnika awarii 1 = NO 2 = NC Znamionowe napięcie pomocnicze, U s 1 = V, 50/60 Hz 2 = V, 50/60 Hz Softstarty 21

22 PSS - Softstarty klasy średniej Akcesoria PSCT-30 1SFT C2 SB8054C2 LZ... Przekładnik prądowy dla funkcji ograniczenia prądu. Podłączany do zacisków 11 i 12 softstartu. Zakres ustawień (1.5 4) odpowiadający krotności przekładni przekładnika prądowego. Poniższe dane techniczne prezentują przekładnie prądowe przekładników i ilości zwojów uzwojenia pierwotnego. Można również zastosować inne przekładniki prądowe o odpowiedniej przekładni i mocy minimum 1 VA. Typ softstartu Przekładnia przekładnika prądowego, Liczba zwojów Typ Kod zamówieniowy Ilość szt./ opakow. 1 szt. PSS18/30 30/1 1 zwój PSCT-30 1SFA899001R PSS30/52 40/1 1 zwój PSCT-40 1SFA899001R PSS37/64 50/1 1 zwój PSCT-50 1SFA899001R PSS44/76 60/1 1 zwój PSCT-60 1SFA899001R PSS50/85 75/1 1 zwój PSCT-75 1SFA899001R PSS60/105 75/1 1 zwój PSCT-75 1SFA899001R PSS72/ /1 1 zwój PSCT-100 1SFA899001R PSS85/ /1 1 zwój PSCT-125 1SFA899001R PSS105/ /1 1 zwój PSCT-150 1SFA899001R PSS142/ /1 1 zwój PSCT-200 1SFA899001R PSS175/ /1 1 zwój PSCT-250 1SFA899001R PSS250/ /1 1 zwój PSCT-400 1SFA899001R PSS300/ /1 1 zwój PSCT-400 1SFA899001R Zaciski dla kabli Cu Typ softstartu Przekrój przewodu mm 2 Maks. moment docisku Nm Typ Kod zamówieniowy Ilość szt./ opakow 1 szt PSS85/ / SDA023354R PSS85/ /245 2 x (50-120) 16 LZ185-2C/120 1SFN074709R PSS175/ / SDA023368R Zaciski dla kabli Cu i AI Typ softstartu Przekrój przewodu mm 2 Maks. moment docisku Nm Typ Kod zamówieniowy Ilość szt./ opakow 1 szt PSS85/ / SDA023356R PSS85/ / SDA023357R PSS175/ / SDA023370R Przedłużacze zacisków Typ softstartu Przekrój przewodu mm 2 Typ Kod zamówieniowy Ilość szt./ opakow 1 szt PSLW-44 LW... LE185 LT... -AC LT... -AL PSS18/ / x PSLW-44 1SFA899002R x PSS50/ / x PSS18/ / x Typ softstartu Średnica otworu Ø mm 2 PSLW-72 1SFA899002R Szyna mm Typ Kod zamówieniowy Ilość szt./ opakow 1 szt PSS85/ / x 5 LW185 1SFN074707R PSS175/ / x 5 LW300 1SFN075107R Nakrętki z podkładkami do zacisków Typ softstartu Ilość dla softstartu Typ Kod zamówieniowy Ilość szt./ opakow 1 szt PSS85/ /245 2 LE185 1SFN074716R PSS175/ /515 2 LE300 1SFN075116R Osłony zacisków Typ softstartu Odpowiednie dla Ilość dla softstartu Typ Kod zamówieniowy Ilość szt./ opakow 1 szt PSS85/ /245 Końcówek kablowych 2 LT185-AC 1SFN124701R PSS85/ /245 Zacisków kablowych 2 LT185-AL 1SFN124703R PSS175/ /515 Końcówek kablowych 2 LT300-AC 1SFN125101R PSS175/ /515 Zacisków kablowych 2 LT300-AL 1SFN125103R Softstarty

23 PSS - Softstarty klasy średniej Dane techniczne Znamionowe napięcie izolacji U i 690 V Znamionowe napięcie pracy U e V AC, V AC + 10 % / -15 %, 50/60 Hz ±5 % Znamionowe napięcie pomocnicze U s V lub V +10 % / -15 %, 50/60 Hz ±5 % Znamionowe napięcie obwodu wewnętrzne 24 V DC sterowania U c Możliwość rozruchu I r Przy maks. prądzie znamionowym, I e 4 x I e przy 10 s. Liczba rozruchów na godzinę 30 1) Możliwość przeciążenia Klasa przeciążenia 10 Współczynnik bezpieczeństwa PSS18/ /430 PSS300/ % 110 % Temperatura otoczenia W czasie pracy C to C 2) W czasie magazynowania C to C Maksymalna wysokość montażu 4000 m 3) Stopień ochrony PSS18/ / PSS50/ / PSS85/ / Główny obwód IP20 IP10 IP00 PSS18/ / PSS85/ / IP10 IP00 Obwód pomocniczy i sterowania PSS18/30... PSS300/515 IP20 Przekaźniki sygnalizacyjne Sygnał by-pass u Sygnał awarii Znamionowe napięcie pracy, U e Znamionowy prąd termiczny I e Tak Tak (NO or NC) 250 V AC / 24 V DC 5A Znamionowe prąd I e przy AC-15 (U e =250 V) Sygnalizacja LED Gotowy do rozruchu / stan gotowości Nastawy Zakończenie rozruchu T.O.R. Awaria sygnał ogólny Awaria zewnętrzna Czas rozruchu Czas zatrzymania Napięcie początkowe podczas rozruchu Funkcja ograniczania prądu x przekł. CT Połączenie w wewn. trójkąt ZAŁ/WYŁ 1.5 A Zielony Zielony Czerwony Czerwony 1 30 sec 0 30 sec % ) Tak 1) Obowiązuje dla 50% czasu załączenie i 50% czasu wyłączenia. 3.5 x I e dla 7s, jeśli inne dane są wymagane, należy skontaktować się z przedstawicielem handlowym. 2) Powyżej 40 0 C, do maks C, należy zmniejszyć prąd znamionowy przyjmując wartość 0.8% na każdy 0 C. 3) Przy używaniu na dużych wysokościach powyżej 1000 metrów do 4000 metrów należy zmniejszyć prąd znamionowy zgodnie z następującym wzorem: [ % I e = x ] x = dokładna wysokość na jakiej zostanie zainstalowany softstart 150 4) Tylko w przypadku podłączenia przekładnika prądowego (akcesoria). Softstarty 23
