1 Katalog Techniczny - Aparatura Modułowa Redline (uzupełnienie do drukowanej wersji Aparatura modułowa i rozdzielnice instalacyjne ) WYŁĄCZNIKI NADPRĄDOWE (tabela konfiguracyjna)

2 Charakterystyki wyzwalania wg: EN EN Wyzwalacz magnetyczny Wyzwalacz magnetyczny ch-ka M (tylko wyzwalacz magnetyczny) - na zapytanie Wyzwalacz termiczny Wyzwalacz termiczny Kalibracja: Kalibracja przy 30 o C

3 Charakterystyka wyzwalania K NOWOŚC Wyzwalacz magnetyczny Wyzwalacz termiczny Kalibracja: Porównanie charakterystyki wyzwalania K (EN ) z B, C, D (EN 60898) Wyzwalacz termiczny (1,13 1,45) In Charakterystyka K zapobiega wyłączeniu podczas rozruchu silników (prąd rozruch 6In) przez około 2 sekundy. Charakterystyki B, C, D tego nie gwarantują. Wyzwalacz magnetyczny (8 12) In

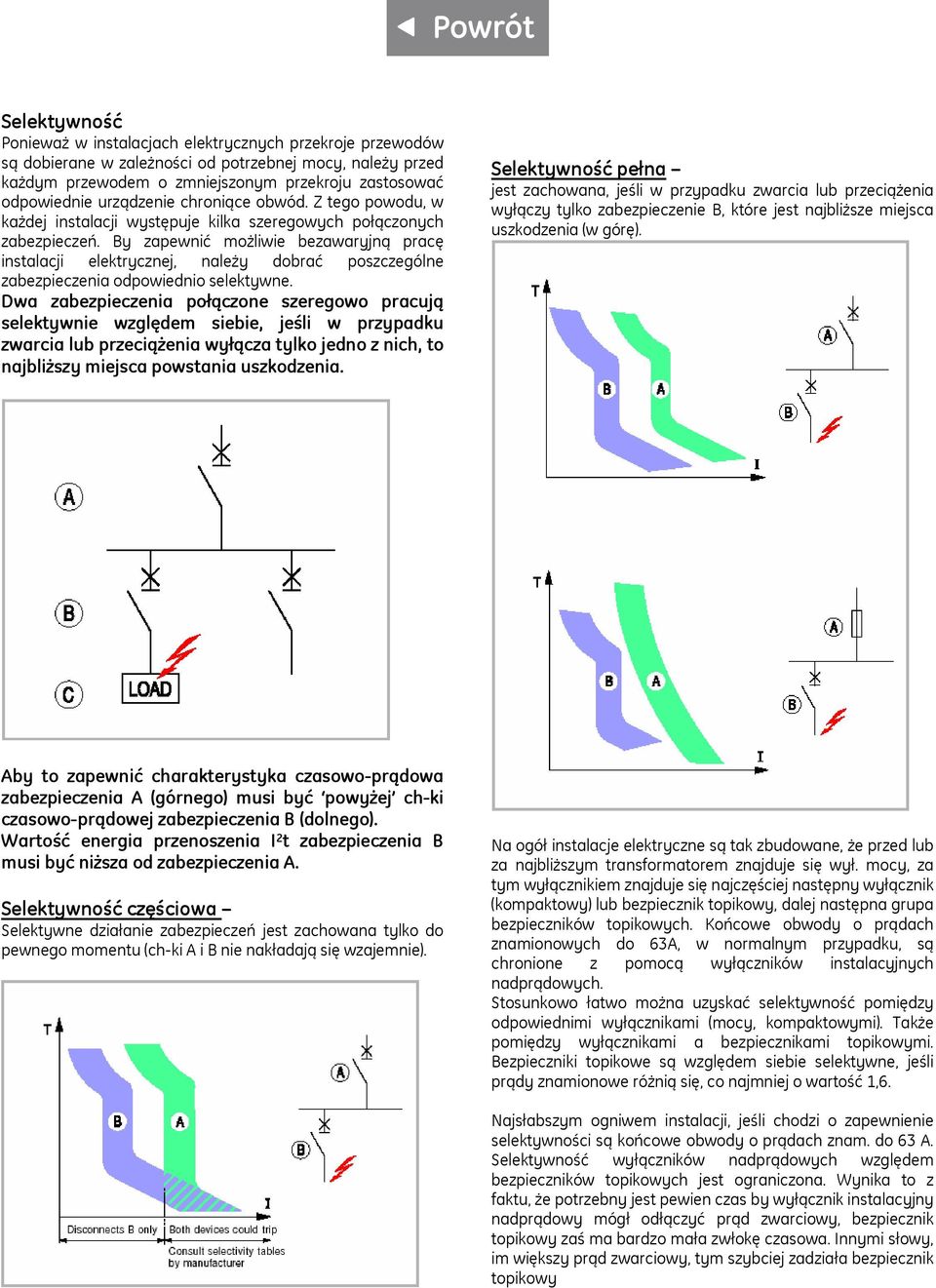

4 Selektywność Ponieważ w instalacjach elektrycznych przekroje przewodów są dobierane w zależności od potrzebnej mocy, należy przed każdym przewodem o zmniejszonym przekroju zastosować odpowiednie urządzenie chroniące obwód. Z tego powodu, w każdej instalacji występuje kilka szeregowych połączonych zabezpieczeń. By zapewnić możliwie bezawaryjną pracę instalacji elektrycznej, należy dobrać poszczególne zabezpieczenia odpowiednio selektywne. Dwa zabezpieczenia połączone szeregowo pracują selektywnie względem siebie, jeśli w przypadku zwarcia lub przeciążenia wyłącza tylko jedno z nich, to najbliższy miejsca powstania uszkodzenia. Selektywność pełna jest zachowana, jeśli w przypadku zwarcia lub przeciążenia wyłączy tylko zabezpieczenie B, które jest najbliższe miejsca uszkodzenia (w górę). Aby to zapewnić charakterystyka czasowo-prądowa zabezpieczenia A (górnego) musi być powyżej ch-ki czasowo-prądowej zabezpieczenia B (dolnego). Wartość energia przenoszenia I 2 t zabezpieczenia B musi być niższa od zabezpieczenia A. Selektywność częściowa Selektywne działanie zabezpieczeń jest zachowana tylko do pewnego momentu (ch-ki A i B nie nakładają się wzajemnie). Na ogół instalacje elektryczne są tak zbudowane, że przed lub za najbliższym transformatorem znajduje się wył. mocy, za tym wyłącznikiem znajduje się najczęściej następny wyłącznik (kompaktowy) lub bezpiecznik topikowy, dalej następna grupa bezpieczników topikowych. Końcowe obwody o prądach znamionowych do 63A, w normalnym przypadku, są chronione z pomocą wyłączników instalacyjnych nadprądowych. Stosunkowo łatwo można uzyskać selektywność pomiędzy odpowiednimi wyłącznikami (mocy, kompaktowymi). Także pomiędzy wyłącznikami a bezpiecznikami topikowymi. Bezpieczniki topikowe są względem siebie selektywne, jeśli prądy znamionowe różnią się, co najmniej o wartość 1,6. Najsłabszym ogniwem instalacji, jeśli chodzi o zapewnienie selektywności są końcowe obwody o prądach znam. do 63 A. Selektywność wyłączników nadprądowych względem bezpieczników topikowych jest ograniczona. Wynika to z faktu, że potrzebny jest pewien czas by wyłącznik instalacyjny nadprądowy mógł odłączyć prąd zwarciowy, bezpiecznik topikowy zaś ma bardzo mała zwłokę czasowa. Innymi słowy, im większy prąd zwarciowy, tym szybciej zadziała bezpiecznik topikowy

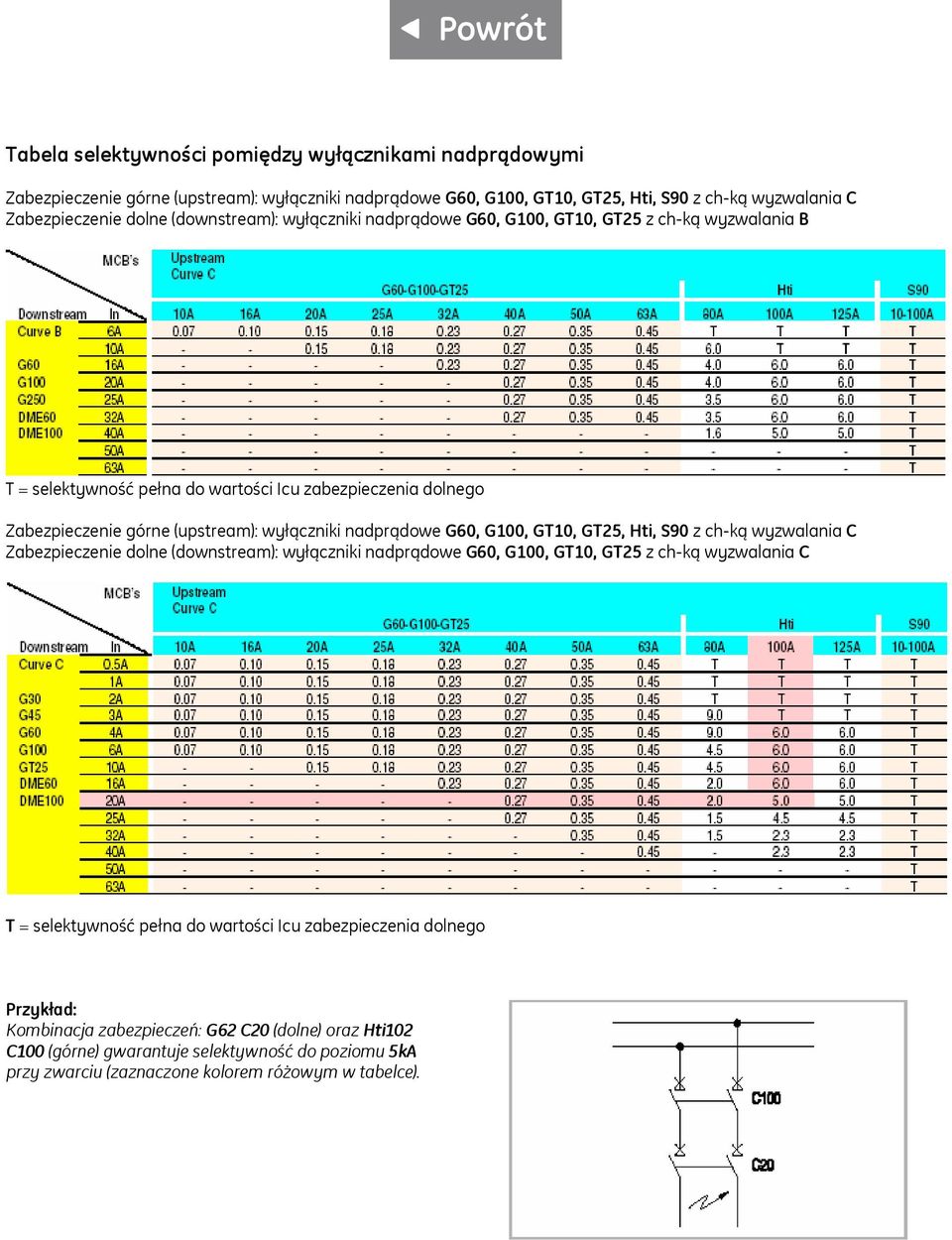

5 Tabela selektywności pomiędzy wyłącznikami nadprądowymi Zabezpieczenie górne (upstream): wyłączniki nadprądowe G60, G100, GT10, GT25, Hti, S90 z ch-ką wyzwalania C Zabezpieczenie dolne (downstream): wyłączniki nadprądowe G60, G100, GT10, GT25 z ch-ką wyzwalania B T = selektywność pełna do wartości Icu zabezpieczenia dolnego Zabezpieczenie górne (upstream): wyłączniki nadprądowe G60, G100, GT10, GT25, Hti, S90 z ch-ką wyzwalania C Zabezpieczenie dolne (downstream): wyłączniki nadprądowe G60, G100, GT10, GT25 z ch-ką wyzwalania C T = selektywność pełna do wartości Icu zabezpieczenia dolnego Przykład: Kombinacja zabezpieczeń: G62 C20 (dolne) oraz Hti102 C100 (górne) gwarantuje selektywność do poziomu 5kA przy zwarciu (zaznaczone kolorem różowym w tabelce).

6 Tabela selektywności pomiędzy bezpiecznikami a wyłącznikami nadprądowymi Zabezpieczenie górne (upstream): wkładki bezpiecznikowe gl - gg Zabezpieczenie dolne (downstream): wyłączniki nadprądowe G60 z ch-ką wyzwalania B Zabezpieczenie górne (upstream): wkładki bezpiecznikowe gl - gg Zabezpieczenie dolne (downstream): wyłączniki nadprądowe G60 z ch-ką wyzwalania B Zabezpieczenie górne (upstream): wkładki bezpiecznikowe gl - gg Zabezpieczenie dolne (downstream): wyłączniki nadprądowe G60 z ch-ką wyzwalania B

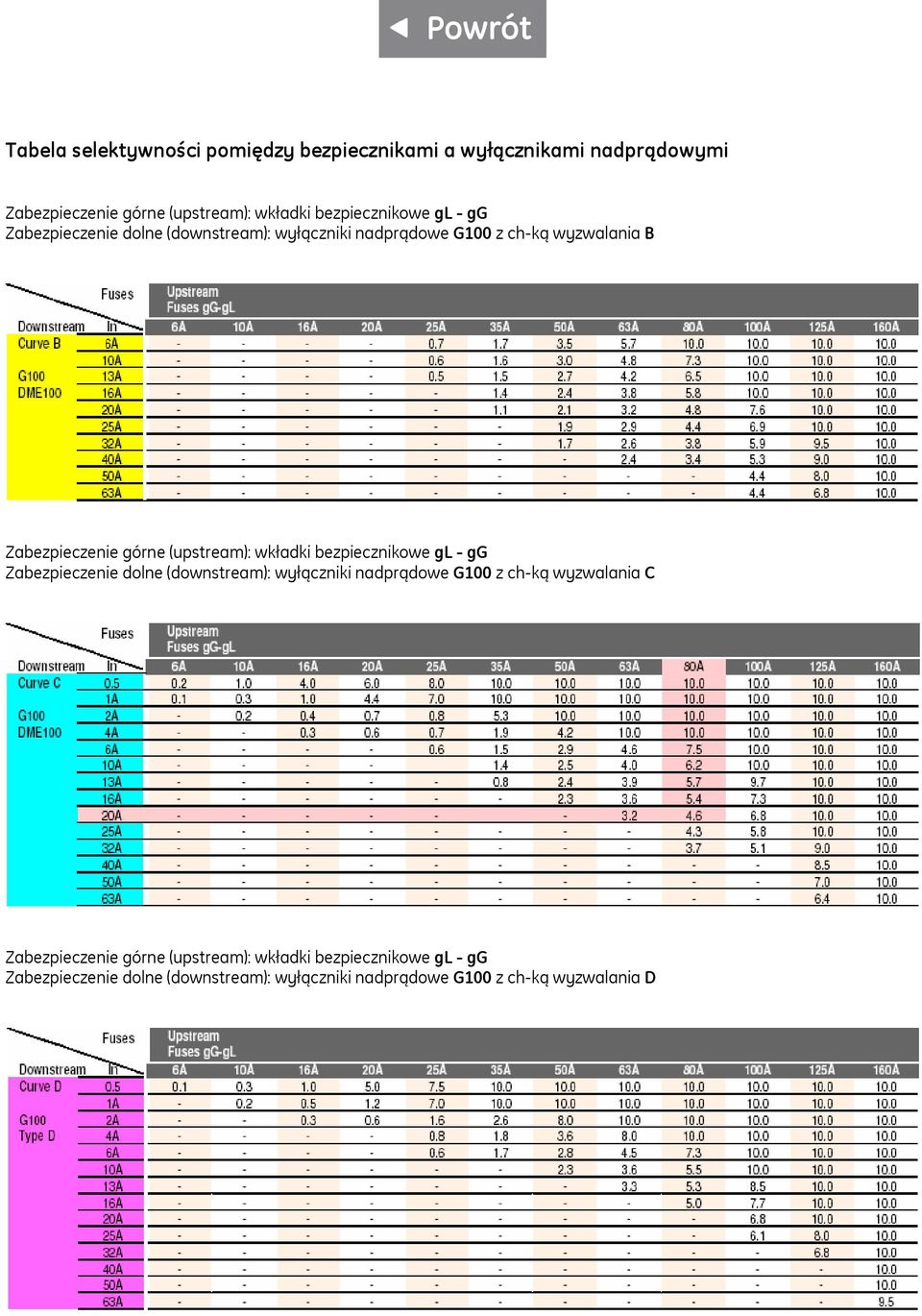

7 Tabela selektywności pomiędzy bezpiecznikami a wyłącznikami nadprądowymi Zabezpieczenie górne (upstream): wkładki bezpiecznikowe gl - gg Zabezpieczenie dolne (downstream): wyłączniki nadprądowe G100 z ch-ką wyzwalania B Zabezpieczenie górne (upstream): wkładki bezpiecznikowe gl - gg Zabezpieczenie dolne (downstream): wyłączniki nadprądowe G100 z ch-ką wyzwalania C Zabezpieczenie górne (upstream): wkładki bezpiecznikowe gl - gg Zabezpieczenie dolne (downstream): wyłączniki nadprądowe G100 z ch-ką wyzwalania D

8 Tabela selektywności pomiędzy wyłącznikami kompaktowymi a nadprądowymi Zabezpieczenie górne (upstream): wyłączniki kompaktowe RECORD (D, DH, DL) Zabezpieczenie dolne (downstream): wyłączniki nadprądowe: G60, G100, GT25 z ch-ką wyzwalania B T = selektywność pełna do wartości Icu zabezpieczenia dolnego

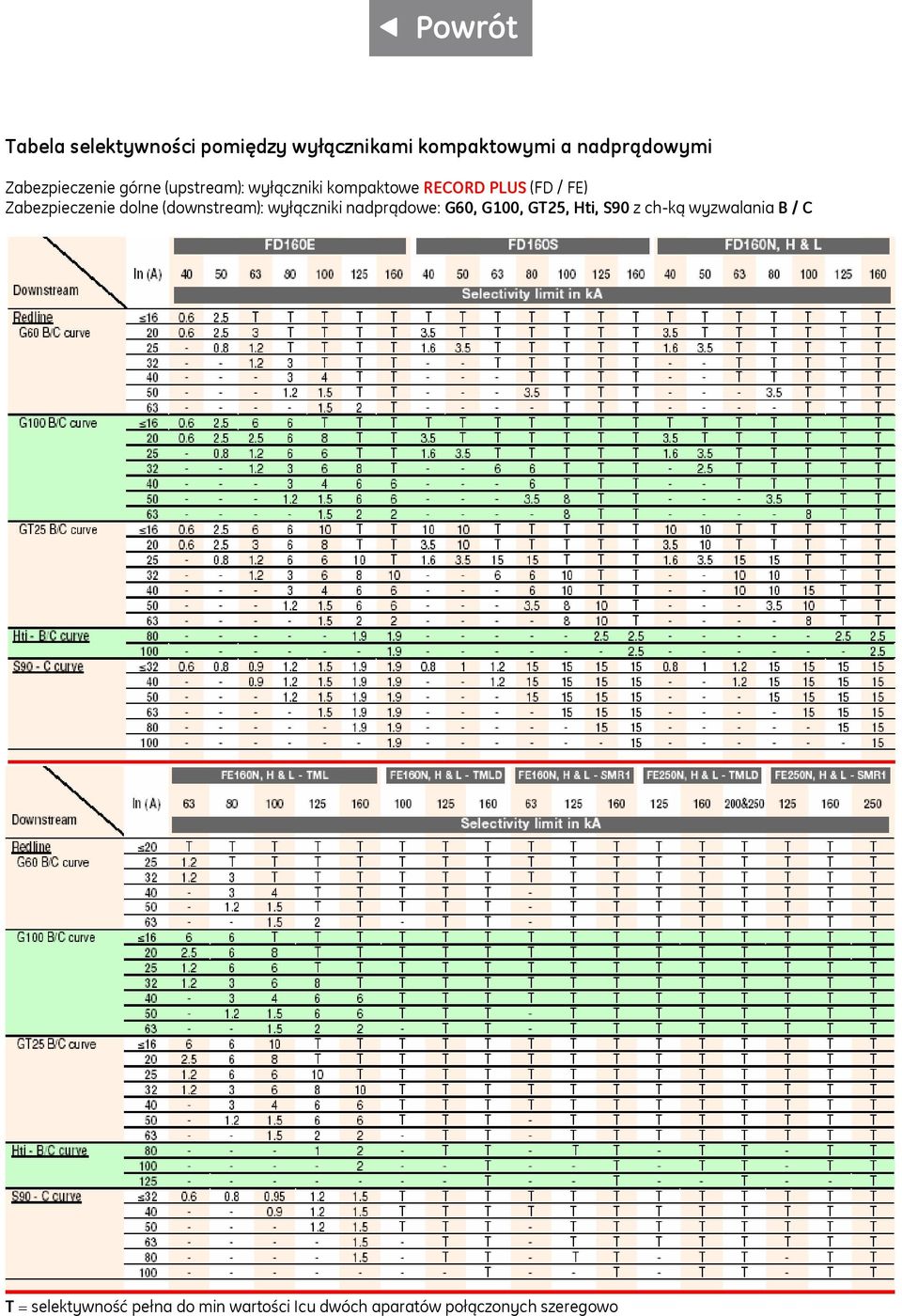

9 Tabela selektywności pomiędzy wyłącznikami kompaktowymi a nadprądowymi Zabezpieczenie górne (upstream): wyłączniki kompaktowe RECORD PLUS (FD / FE) Zabezpieczenie dolne (downstream): wyłączniki nadprądowe: G60, G100, GT25, Hti, S90 z ch-ką wyzwalania B / C T = selektywność pełna do min wartości Icu dwóch aparatów połączonych szeregowo

10 Koordynacja zabezpieczeń (Kaskadowanie) Dzięki koordynacji zabezpieczeń można zastosować w instalacji wyłączniki na odpływach o niższej obciążalności zwarciowej niż w normalnych warunkach. Wyłączniki o prądzie wyłączalnym mniejszym od spodziewanego prądu zwarciowego mogą być zainstalowany poniżej zabezpieczenia posiadającego zdolność ograniczania prądu zwarciowego. Wymaga to odpowiedniej koordynacji pomiędzy tymi zabezpieczeniami (poniższe tabelki). Selektywność pomiędzy takimi zabezpieczeniami jest tylko częściowa, bo w przypadku zwarcia w instalacji oba zabezpieczenia wyłączą. Dzięki koordynacji można zaoszczędzić na kosztach instalacji w przypadku dużych prądów zwarciowych. SCPD zabezpieczenie główne Upstream zabezpieczenie górne Downstream zabezpieczenie dolne Tabela koordynacji zabezpieczeń Zabezpieczenie górne (upstream): wkładki bezpiecznikowe gg, am Zabezpieczenie dolne (downstream): wyłączniki nadprądowe G60, G100, GT25, Hti z ch-ką wyzwalania C *80 ka, 400 V z bezpiecznikiem 10 x 38 min. Rating wartość minimalna max. rating wartość maksymalna * w przypadku wyłącznika nadprądowego z ch-ką B

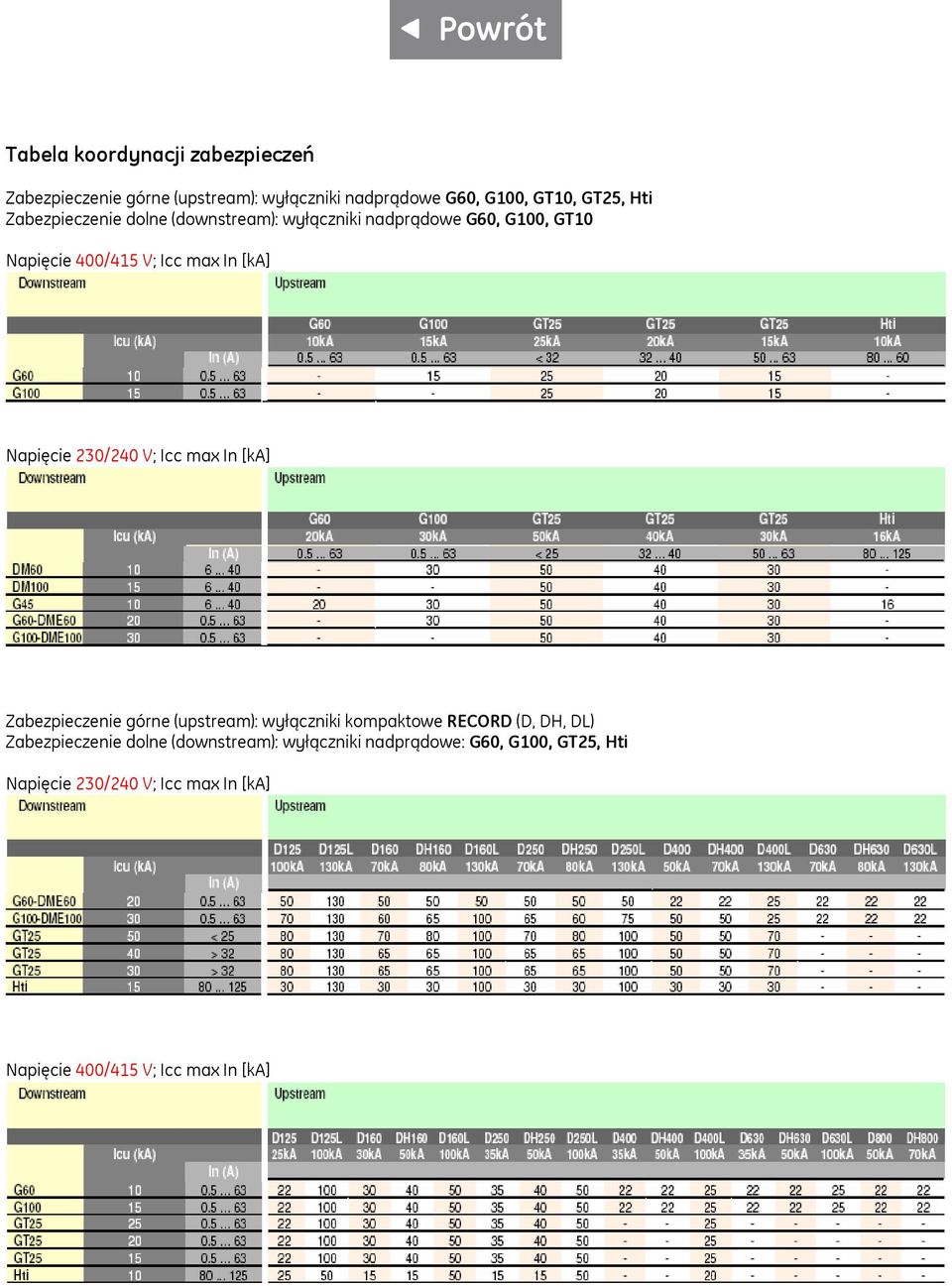

11 Tabela koordynacji zabezpieczeń Zabezpieczenie górne (upstream): wyłączniki nadprądowe G60, G100, GT10, GT25, Hti Zabezpieczenie dolne (downstream): wyłączniki nadprądowe G60, G100, GT10 Napięcie 400/415 V; Icc max In [ka] Napięcie 230/240 V; Icc max In [ka] Zabezpieczenie górne (upstream): wyłączniki kompaktowe RECORD (D, DH, DL) Zabezpieczenie dolne (downstream): wyłączniki nadprądowe: G60, G100, GT25, Hti Napięcie 230/240 V; Icc max In [ka] Napięcie 400/415 V; Icc max In [ka]

12 Tabela koordynacji zabezpieczeń Zabezpieczenie górne (upstream): wyłączniki kompaktowe RECORD PLUS (FD, FE) Zabezpieczenie dolne (downstream): wyłączniki nadprądowe: G60, G100, GT25, Hti, S90 Napięcie 230/240 V; Icc max In [ka] Napięcie 400/415 V; Icc max In [ka] Zabezpieczenie górne (upstream): wyłączniki selektywne S90 Zabezpieczenie dolne (downstream): wyłączniki nadprądowe: G60, G100, GT25 Napięcie 400/415 V; Icc max In [ka] S90 H specjalne wykonanie (50 ka) na zamówienie

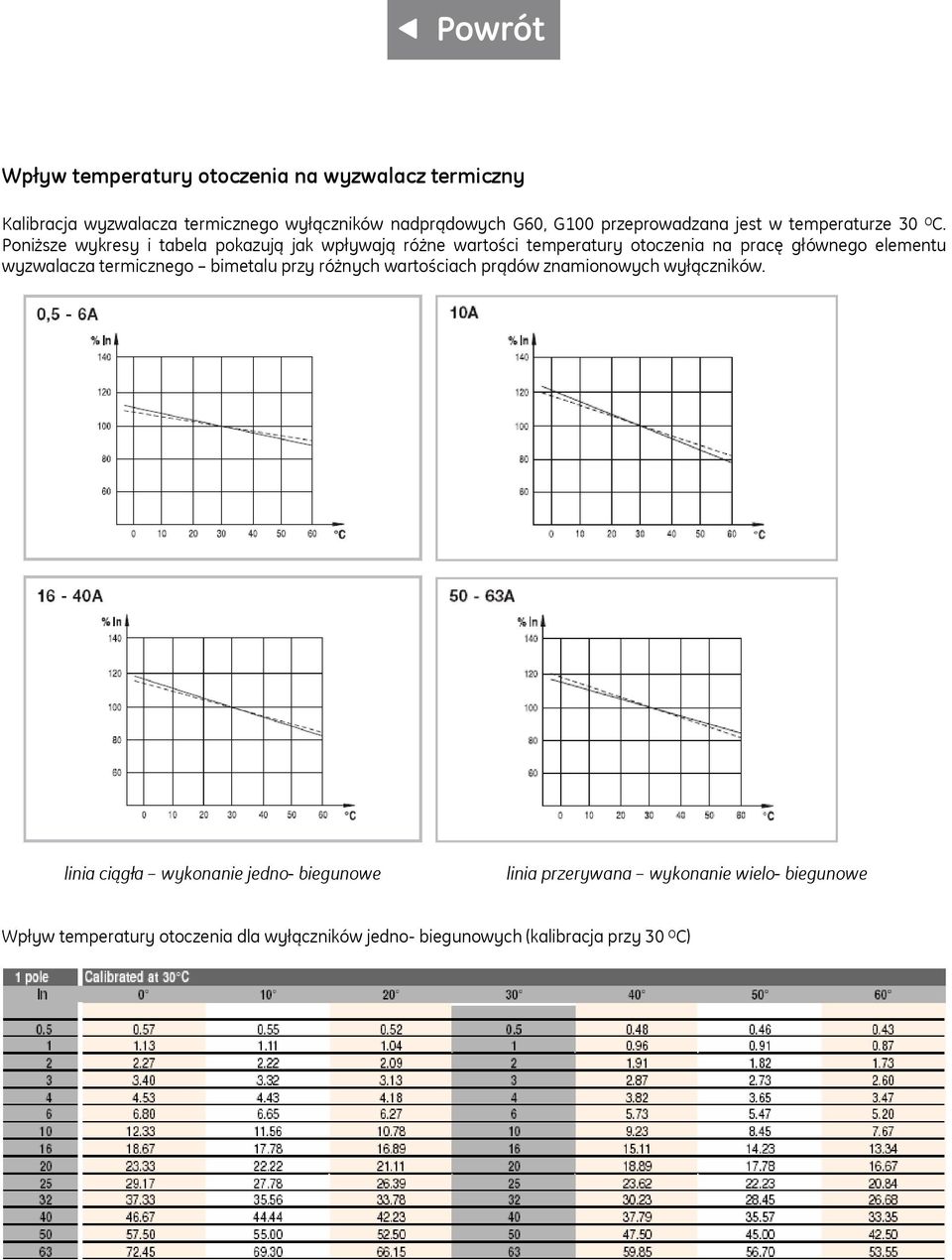

13 Wpływ temperatury otoczenia na wyzwalacz termiczny Kalibracja wyzwalacza termicznego wyłączników nadprądowych G60, G100 przeprowadzana jest w temperaturze 30 O C. Poniższe wykresy i tabela pokazują jak wpływają różne wartości temperatury otoczenia na pracę głównego elementu wyzwalacza termicznego bimetalu przy różnych wartościach prądów znamionowych wyłączników. linia ciągła wykonanie jedno- biegunowe linia przerywana wykonanie wielo- biegunowe Wpływ temperatury otoczenia dla wyłączników jedno- biegunowych (kalibracja przy 30 O C)

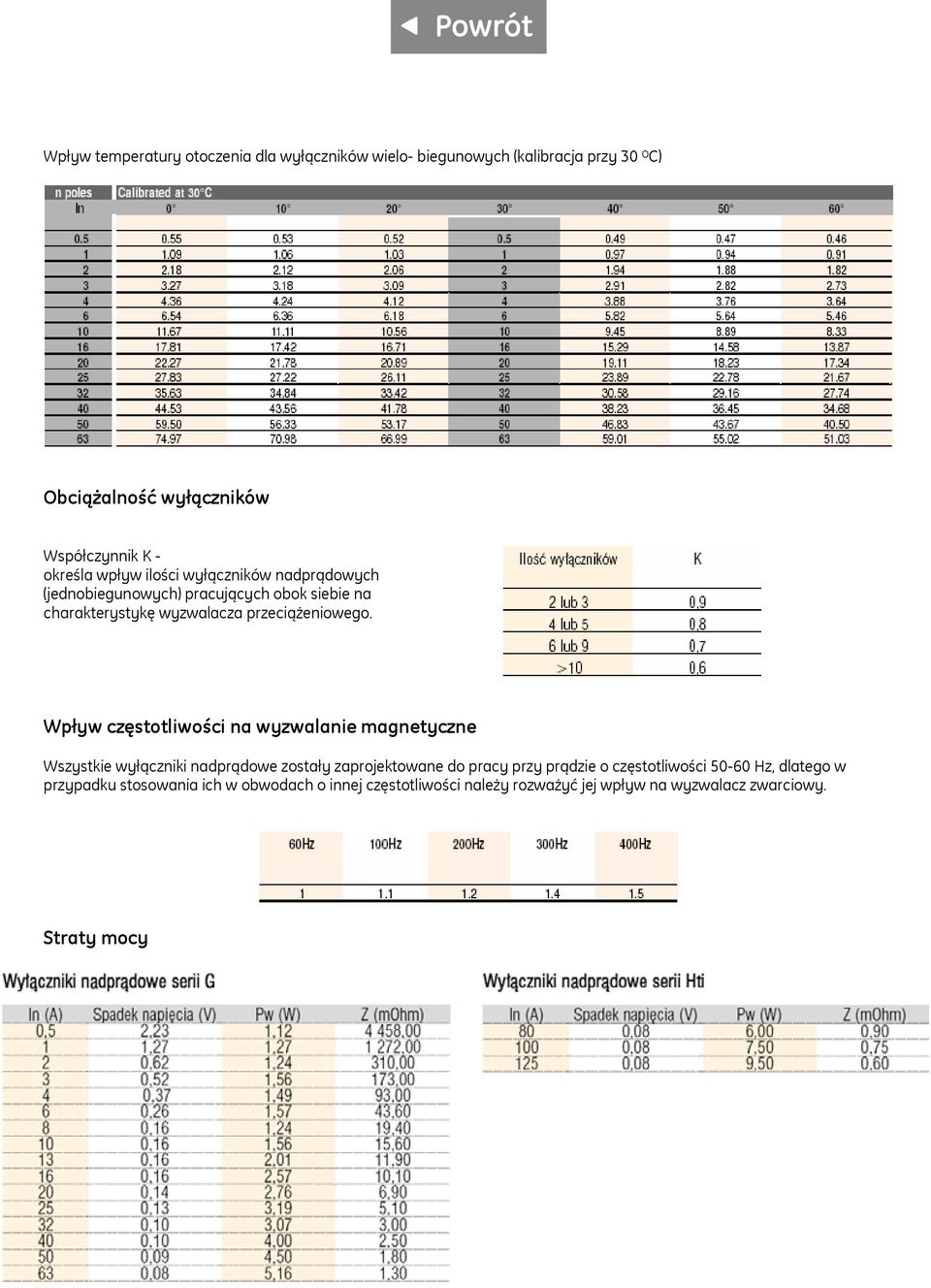

14 Wpływ temperatury otoczenia dla wyłączników wielo- biegunowych (kalibracja przy 30 O C) Obciążalność wyłączników Współczynnik K - określa wpływ ilości wyłączników nadprądowych (jednobiegunowych) pracujących obok siebie na charakterystykę wyzwalacza przeciążeniowego. Wpływ częstotliwości na wyzwalanie magnetyczne Wszystkie wyłączniki nadprądowe zostały zaprojektowane do pracy przy prądzie o częstotliwości Hz, dlatego w przypadku stosowania ich w obwodach o innej częstotliwości należy rozważyć jej wpływ na wyzwalacz zwarciowy. Straty mocy

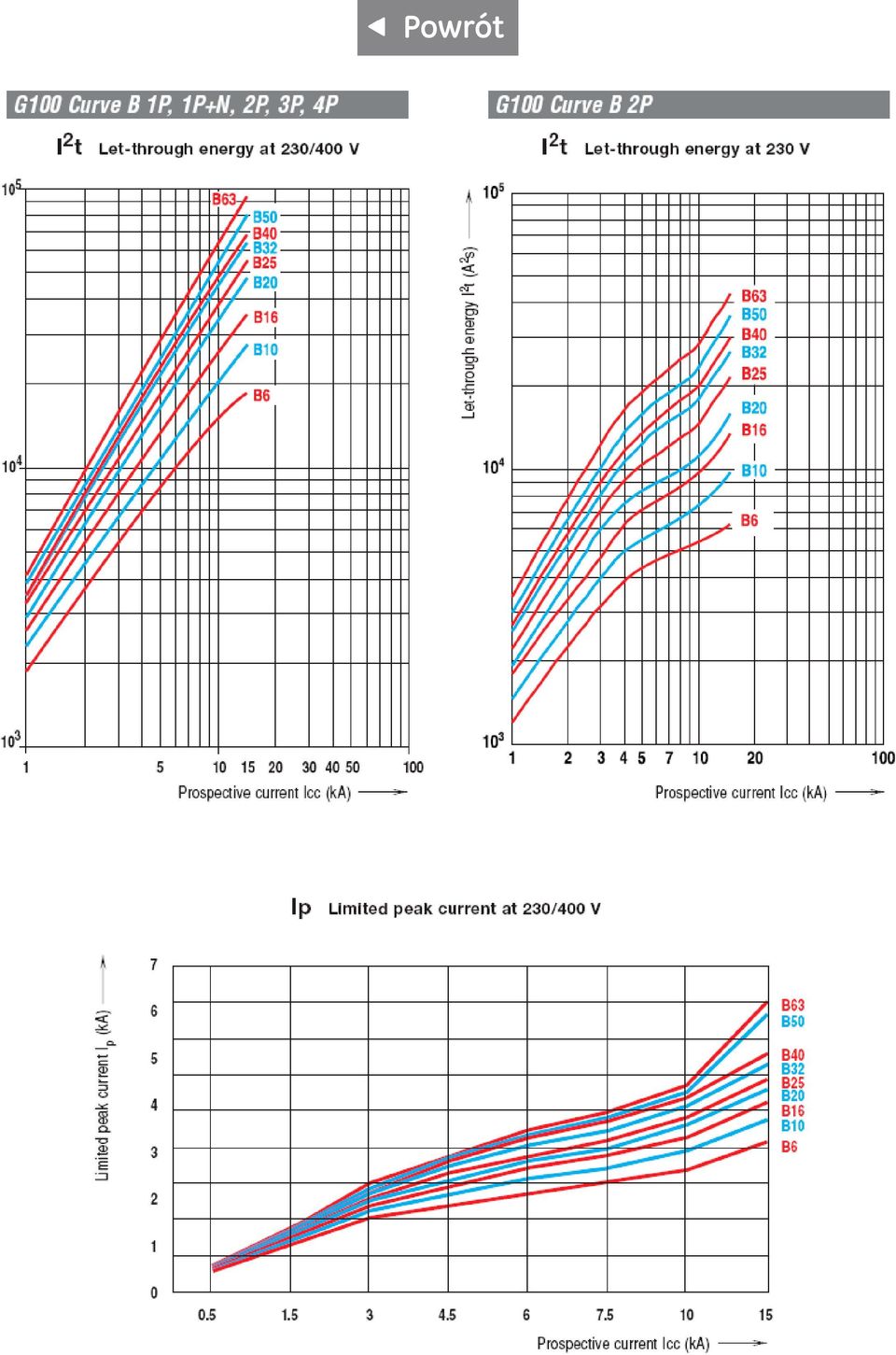

15 Charakterystyki I 2 t wyłączników nadprądowych G60, G100, GT25 (energia I 2 t jaką wyłącznik może wyłączyć w funkcji spodziewanego prądu zwarciowego)

16

17

18

19

20

21

22

23

24 Charakterystyki czasowo-prądowe (wg EN / IEC 60898) wyłączników nadprądowych

25 Wyłączniki selektywne S90 Tabele selektywności Zabezpieczenie górne (upstream): wyłączniki selektywne S90 Zabezpieczenie dolne (downstream): wyłączniki nadprądowe G60 Zabezpieczenie górne (upstream): wyłączniki selektywne S90 Zabezpieczenie dolne (downstream): wyłączniki nadprądowe G100 Zwarcie - Wyłączniki S90 zapewniają pełną selektywność do wartości obciążalności zwarciowej wyłączników nadprądowych znajdujących się za nimi w obwodzie niezależnie od zakresu prądów znamionowych. Przeciążenie - Jeśli prąd znamionowy wyłącznika S90 jest większy o 1,6 od prądu znamionowego znajdującego się za nim wyłącznika nadprądowego, to selektywność zachowana jest do pełnej zwarciowej zdolności łączeniowej wyłącznika S90, tzn. do 25 ka.

26 Charakterystyki czasowo-prądowe wyłączników S90 Cs (wg EN / IEC 60898) E (wg DIN VDE 0645)

27 Charakterystyki I 2 t wyłączników selektywnych S90 przy 230 / 400 V AC (energia I 2 t jaką wyłącznik może wyłączyć w funkcji spodziewanego prądu zwarciowego)

28 Wyłączniki różnicowoprądowe Zgodnie z EN / IEC / wyłączniki różnicowoprądowe podlegają klasyfikacji zgodnie z: - rodzajem prądu wyzwalającego AC, A - czasie zadziałania: bezzwłoczne, selektywne Typ AC Wyłączanie przy prądach upływowych sinusoidalnie zmiennych, pojawiających się nagle lub powoli zwiększających amplitudę. podczas uszkodzenia źródłem powstania niesinusoidalnych prądów upływowych. Dlatego wyłączniki typu A wyłączają przy prądach upływowych sinusoidalnie zmiennych, a także stałych pulsujących, pojawiających się nagle lub powoli zwiększających amplitudę. 1. prądy sinusoidalnie zmienne Prąd upływu czas zadziałania 2. dla prądów stałych pulsujących prąd upływu czas zadziałania Charakterystyka zadziałania typ AC Typ A Niektóre urządzenia zawierający elementy półprzewodnikowe (diody, tyrystory..) mogą być

29 Typ S (selektywny) W celu zapewnienia całkowitej ochrony w rozbudowanych instalacjach elektrycznych jak również zachowania selektywnego działania poszczególnych wył. różnicowoprądowych, jako zabezpieczenie główne należy stosować wyłączniki selektywne. Dowolny wyłącznik typu S działa selektywnie względem bezzwłocznego wyłącznika różnicowoprądowego o mniejszym prądzie upływowym. Selektywność pozioma (czasowa) Przypadkowe wyłączenia 1. wyłącznik selektywny 2. wyłącznik bezzwłoczny Selektywność Selektywność pionowa W instalacjach gdzie występuje kilka wyłączników różnicowoprądowych połączonych szeregowo, wyłącznik pierwszy od strony zasilania powinien być typu S pozostałe bezzwłoczne lub krótkozwłoczne. Prąd upływu wyłącznika typu S powinien być 3 razy wyższy od prądów upływu pozostałych wyłączników. Np. za wyłącznikiem BPS 300mA mogą być zainstalowane wyłączniki BP 30mA i BP 100mA. Odporność na udary prądowe wyłączników o działaniu bezzwłocznym wynosi 250A, selektywnych 3000A. W miejscach szczególnie narażonych na zakłócenia spowodowane przepięciami łączeniowymi lub atmosferycznymi (np. instalacje komputerowe, obwody o dużych pojemnościach lub indukcyjnościach) zalecane jest stosowanie wyłączników typu Ai, Si: Oprócz wyeliminowania niechcianych wyłączeń na skutek przepięć wyłączniki typu Ai, Si reagują na prądy upływu o podwyższonej częstotliwości, przy których standardowe wyłączniki mogą nie zadziałać.

30 Wpływ temperatury otoczenia na prąd znamionowy: Wyłączników różnicowoprądowych Wyłączniki różnicowoprądowe nie są zaprojektowane do wyłączania zwarć lub przeciążeń. Max wartość prądu, jaki może płynąc przez tory prądowe wyłącznika zależy od prądu znamionowego jak także od temperatury otoczenia. Zabezpieczenie (wyłącznik nadprądowy lub bezpiecznik) znajdujący się przed wyłącznikiem różnicowoprądowym musi gwarantować wyłączenie przy wartościach jak w poniższej tabeli: Wyłączników różnicowo- i nadprądowych Kalibracja wyzwalacza termicznego tych wyłączników przeprowadzana jest w temperaturze 30 O C. Poniższe wykresy pokazują wpływ różnych wartości temperatury otoczenia na pracę głównego elementu wyzwalacza termicznego bimetalu przy różnych wartościach prądów znamionowych wyłączników.

31 Dobezpieczanie wyłączników różnicowoprądowych Wyłączniki różnicowoprądowe posiadają tylko wyzwalacz różnicowoprądowy i nie są w stanie wyłączać zwarć ani przeciążeń. Dlatego też zawsze muszą być zabezpieczone od strony zasilania przez wyłącznik nadprądowy lub wkładkę bezpiecznikową. Przy odpowiednio dobranym zabezpieczeniu powinny być w stanie przetrzymać prądy zwarciowe do wartości swojej obciążalności zwarciowej.

32

33 (energia I 2 t jaką wyłącznik może wyłączyć w funkcji spodziewanego prądu zwarciowego)
