Przegląd produktów: Autobusy miejskie. Innowacyjna technika idzie w parze z nowoczesnym wzornictwem.

Transkrypt

1 Przegląd produktów: Autobusy miejskie i TURYSTYCZNE Innowacyjna technika idzie w parze z nowoczesnym wzornictwem.

2 Wstęp Dzięki indywidualnym rozwiązaniom każdy może poczuć się wyjątkowy! Modułowe systemy oświetlenia przedniego i tylnego firmy HELLA stwarzają wyjątkowe możliwości: większa swoboda technologiczna, większa swoboda projektu przy dużej wydajności również w małych seriach. Wsparcie ze strony firmy HELLA od ponad stu lat. HELLA i nowoczesne produkty do autobusów to dobre połączenie gwarantujące sukces w każdej sytuacji. Nowoczesne technologie oświetleniowe oraz zintegrowane komponenty elektryczne i elektroniczne o jakości, która od lat wyznacza standardy na rynku. Postrzegamy siebie nie tylko jako dostawcę wysokiej jakości produktów, lecz również jako partnera w zakresie tworzenia projektów. Na życzenie nasi projektanci wypracowują razem z klientem, optymalną drogę do celu. Głębokość innowacji. Modułowe koncepcje. Pozycja technologicznego lidera. Podwyższony poziom bezpieczeństwa dzięki innowacjom w zakresie technologii oświetleniowej: np. światłom mijania w technologii LED. Zwiększona ekonomiczność dzięki zintegrowanym częściom elektrycznym i elektronicznym, np. czujnikom akumulatorów. Bogaty asortyment produktów otwiera przed klientem nieograniczone możliwości projektowania wyposażenia w szczególności przez zastosowanie naszych systemów modułowych! Wszechstronny portfel produktów spełniający wymagania wszystkich rynków, takich jak ECE, SAE, Japonia. Najwyższa jakość i wydajność dzięki synergii nowości dla międzynarodowego przemysłu motoryzacyjnego. Jesteśmy liderem technologicznym i zatrudniamy około pracowników w 70 lokalizacjach w ponad 30 krajach, którzy codziennie służą klientom pomocą!

3 02 03 Treść Wprowadzenie Strona Nie wszystkie diody LED są takie same Strona Kierunkowskazy diodowe Strona Halogen, ksenon, LED Strona Reflektory według specyfikacji klienta Strona Oświetlenie przednie DynaView Evo2 Strona 15 Światła do jazdy dziennej Strona Moduły 90 mm Strona Premium 50 mm i 60 mm Strona 25 Reflektory przeciwmgłowe Strona 26 Kierunkowskazy Strona Światła pozycyjne Strona Uniwersalne oświetlenie ostrzegawcze Światła identyfikacyjne i świetlne belki dachowe Strona 33 Oświetlenie boczne Boczne światła gabarytowe Strona Dodatkowe kierunkowskazy Strona 36 Oświetlenie tylne Lampy tylne Strona Światła obrysowe Strona 53 Światła odblaskowe Strona Światła hamowania i dodatkowe światła hamowania Strona 56 Lampy podświetlenia tablicy rejestracyjnej Strona 57 Oświetlenie wewnętrzne Lampy sufitowe Strona Oświetlenie dodatkowe Strona 61 Lampki do czytania i do montażu Strona 62 Światła orientacyjne LED Strona 63 Elektryka/ elektronika Inteligentny czujnik akumulatora Strona Przekaźniki HELLA Strona Wtyczki/gniazda Strona 75 Akustyczne urządzenia sygnalizacyjne Strona Lusterka Strona Mikrowyłączniki Strona 80 Zbiorniki płynu Strona 81 Przegląd artykułów opakowania przemysłowe Strona 82 83

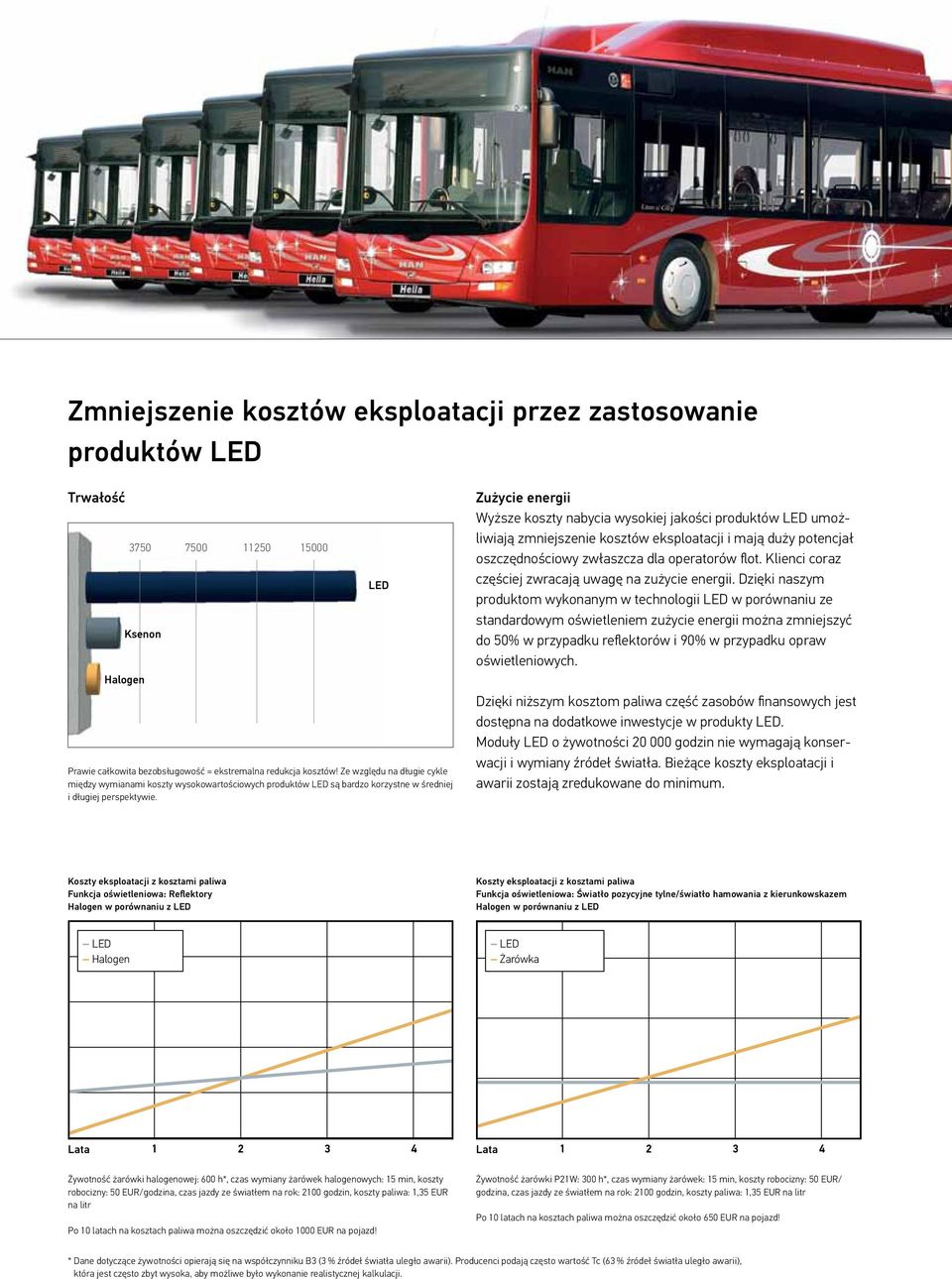

4 Zmniejszenie kosztów eksploatacji przez zastosowanie produktów LED Trwałość Ksenon Halogen LED Prawie całkowita bezobsługowość = ekstremalna redukcja kosztów! Ze względu na długie cykle między wymianami koszty wysokowartościowych produktów LED są bardzo korzystne w średniej i długiej perspektywie. Zużycie energii Wyższe koszty nabycia wysokiej jakości produktów LED umożliwiają zmniejszenie kosztów eksploatacji i mają duży potencjał oszczędnościowy zwłaszcza dla operatorów flot. Klienci coraz częściej zwracają uwagę na zużycie energii. Dzięki naszym produktom wykonanym w technologii LED w porównaniu ze standardowym oświetleniem zużycie energii można zmniejszyć do 50% w przypadku reflektorów i 90% w przypadku opraw oświetleniowych. Dzięki niższym kosztom paliwa część zasobów finansowych jest dostępna na dodatkowe inwestycje w produkty LED. Moduły LED o żywotności godzin nie wymagają konserwacji i wymiany źródeł światła. Bieżące koszty eksploatacji i awarii zostają zredukowane do minimum. Koszty eksploatacji z kosztami paliwa Funkcja oświetleniowa: Reflektory Halogen w porównaniu z LED Koszty eksploatacji z kosztami paliwa Funkcja oświetleniowa: Światło pozycyjne tylne/światło hamowania z kierunkowskazem Halogen w porównaniu z LED LED Halogen LED Żarówka Lata Żywotność żarówki halogenowej: 600 h*, czas wymiany żarówek halogenowych: 15 min, koszty robocizny: 50 EUR/godzina, czas jazdy ze światłem na rok: 2100 godzin, koszty paliwa: 1,35 EUR na litr Po 10 latach na kosztach paliwa można oszczędzić około 1000 EUR na pojazd! Lata Żywotność żarówki P21W: 300 h*, czas wymiany żarówek: 15 min, koszty robocizny: 50 EUR/ godzina, czas jazdy ze światłem na rok: 2100 godzin, koszty paliwa: 1,35 EUR na litr Po 10 latach na kosztach paliwa można oszczędzić około 650 EUR na pojazd! * Dane dotyczące żywotności opierają się na współczynniku B3 (3 % źródeł światła uległo awarii). Producenci podają często wartość Tc (63 % źródeł światła uległo awarii), która jest często zbyt wysoka, aby możliwe było wykonanie realistycznej kalkulacji.

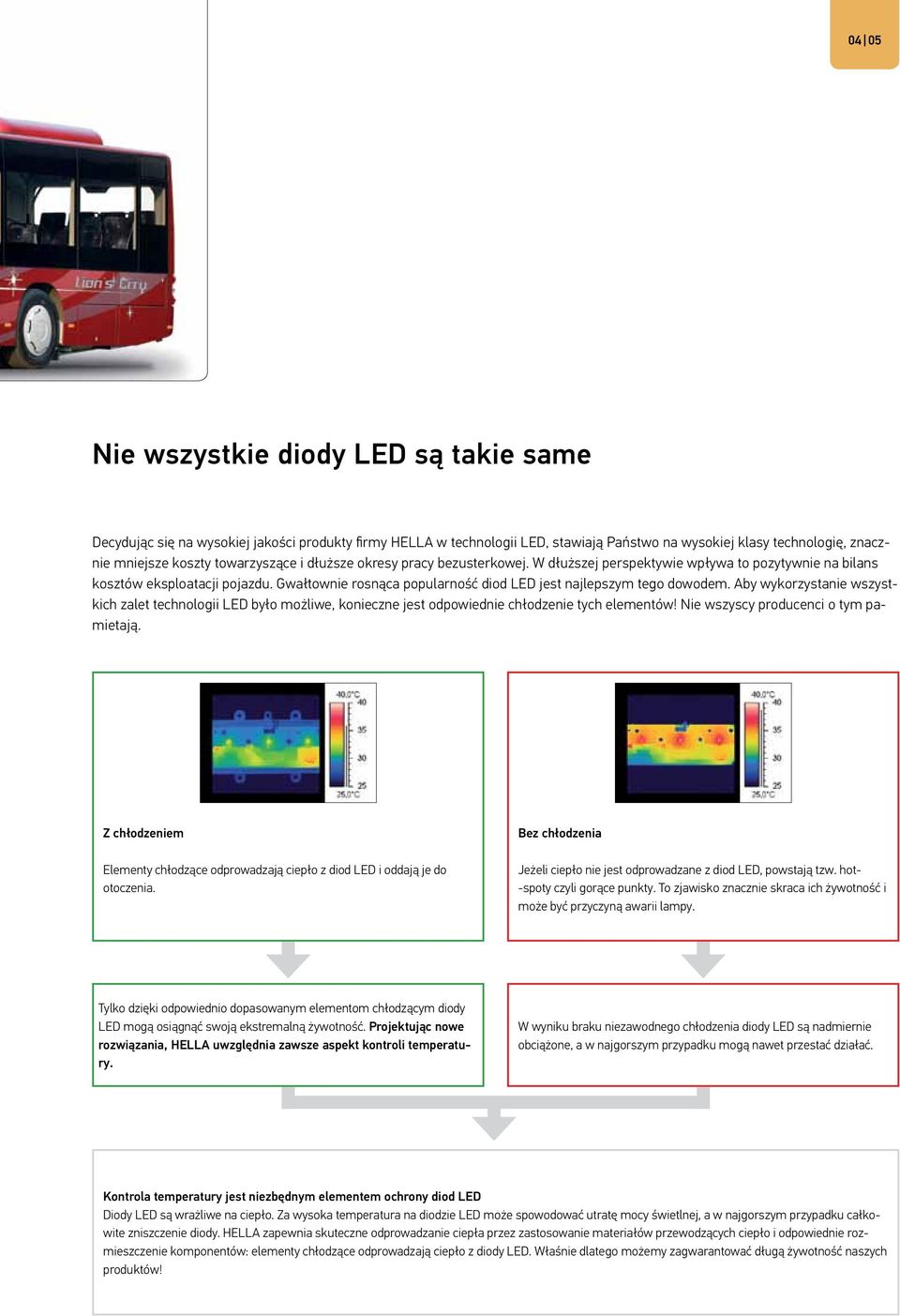

5 04 05 Nie wszystkie diody LED są takie same Decydując się na wysokiej jakości produkty firmy HELLA w technologii LED, stawiają Państwo na wysokiej klasy technologię, znacznie mniejsze koszty towarzyszące i dłuższe okresy pracy bezusterkowej. W dłuższej perspektywie wpływa to pozytywnie na bilans kosztów eksploatacji pojazdu. Gwałtownie rosnąca popularność diod LED jest najlepszym tego dowodem. Aby wykorzystanie wszystkich zalet technologii LED było możliwe, konieczne jest odpowiednie chłodzenie tych elementów! Nie wszyscy producenci o tym pamietają. Z chłodzeniem Elementy chłodzące odprowadzają ciepło z diod LED i oddają je do otoczenia. Bez chłodzenia Jeżeli ciepło nie jest odprowadzane z diod LED, powstają tzw. hot- -spoty czyli gorące punkty. To zjawisko znacznie skraca ich żywotność i może być przyczyną awarii lampy. Tylko dzięki odpowiednio dopasowanym elementom chłodzącym diody LED mogą osiągnąć swoją ekstremalną żywotność. Projektując nowe rozwiązania, HELLA uwzględnia zawsze aspekt kontroli temperatury. W wyniku braku niezawodnego chłodzenia diody LED są nadmiernie obciążone, a w najgorszym przypadku mogą nawet przestać działać. Kontrola temperatury jest niezbędnym elementem ochrony diod LED Diody LED są wrażliwe na ciepło. Za wysoka temperatura na diodzie LED może spowodować utratę mocy świetlnej, a w najgorszym przypadku całkowite zniszczenie diody. HELLA zapewnia skuteczne odprowadzanie ciepła przez zastosowanie materiałów przewodzących ciepło i odpowiednie rozmieszczenie komponentów: elementy chłodzące odprowadzają ciepło z diody LED. Właśnie dlatego możemy zagwarantować długą żywotność naszych produktów!

6 Oświetlenie LED: kontrola awarii i połączenie elektryczne Lampy diodowe/reflektory diodowe nie mogą pracować zasilane napięciem zmiennym ani taktowanym napięciem stałym. Ze względu na sytuację prawną dotyczącą zakresu obowiązywania normy ECE R48 należy wyposażyć instalację elektryczną pojazdu w układ monitorujący sprawność lamp z zainstalowanymi elementami LED. Ze względu na niski pobór mocy elementów LED, znacznie mniejszy niż w przypadku modeli ze zwykłą żarówką, podczas wykonywania połączenia z instalacją elektryczną pojazdu należy sprawdzić prawidłowe funkcjonowanie kontroli awarii żarówki. Ponieważ kontrola sprawności kierunkowskazów jest wymagana przepisami prawa, zalecamy użytkowanie lampy tylko w połączeniu z odpowiednim dla elementów LED sterownikiem kierunkowskazów.

7 06 07 Kierunkowskazy diodowe i opatentowany system kontroli ich sprawności Wymagane przepisami we wszystkich krajach ECE Kierunkowskazy pojazdów dopuszczonych do publicznego ruchu drogowego muszą być monitorowane: awaria jednego kierunkowskazu musi być sygnalizowana optycznie i akustycznie w pojeździe. Przepis ten obowiązuje we wszystkich krajach ECE. Pojazd musi w związku z tym monitorować sprawność kierunkowskazów. Producenci stosują w tym celu różne systemy monitorowania. Stosowane dzisiaj systemy monitorowania nie rozpoznają normalnych diod i sygnalizują błędy. Wiele diodowych kierunkowskazów HELLA jest wyposażonych w zintegrowany moduł elektroniczny monitorujący ich sprawność. Kierunkowskazy monitorują się więc same. Generują one impuls, który oceniany jest przez elektroniczną przystawkę. Przystawka symuluje żarówkę 21 W, co umożliwia współpracę kierunkowskazu LED z typowymi przerywaczami. Bezpieczne doposażenie w kierunkowskazy LED przy użyciu opatentowanej elektroniki HELLA Dla wszystkich swoich kierunkowskazów diodowych HELLA oferuje przystawki umożliwiające sygnalizację awarii kierunkowskazu w różnych samochodach. Jest to konieczne, jeżeli producent pojazdu nie zapewnił monitorowania sprawności kierunkowskazów w ramach instalacji elektrycznej pojazdu. Metoda została opatentowana przez firmę HELLA. Obecnie dostępne są trzy różne przystawki i różne typy kierunkowskazów diodowych. Awaria już tylko jednej diody powoduje uznanie lampy za uszkodzoną, impuls nie jest generowany. Przystawka przestaje symulować żarówkę, system zgłasza kierowcy defekt. Sterownik kierunkowskazów LED Przerywacz LED Przyrząd do monitorowania bezprądowego

8 Odpowiednie rozwiązanie dla elektroniki pojazdu Pojazd Start Czy w samochodzie jest zamontowany przekaźnik migający? Tak Nie Włączyć zapłon pojazdu i wyjąć żarówkę z jednego kierunkowskazu bez wciskania wyłącznika kierunkowskazów. Zostanie wskazana awaria przekaźnika migającego. Tak Nie Wcisnąć wyłącznik kierunkowskazów. Zostanie wskazana awaria przekaźnika migającego. Tak Nie Pojazd nie spełnia wymogów ECE. Przyczepy Rozwiązanie 1: Przerywacz LED Rozwiązanie 2: Przyrząd do monitorowania bezprądowego Napięcie robocze V Napięcie robocze V Napięcie funkcyjne V Prąd znamionowy 1,5 A Temperatura robocza od -40 do +85 C Temperatura robocza od -40 do +85 C Poziom ochrony P 53 (styki poniżej) Poziom ochrony IP 54 (styki poniżej) Przerywacz LED 3+1 Przyrząd symulacyjny 3 kierunkowskazy na samochodzie/ ciągniku 1 kierunkowskaz na opcjonalnej przyczepie 4DW do monitorowania bezprądowego 5DS Przerywacz LED kierunkowskazy na samochodzie/ ciągniku 1 kierunkowskaz na opcjonalnej przyczepie 4DM

9 08 09 Rozwiązanie 1: Wymiana istniejących przerywaczy na przerywacze LED firmy HELLA z wtykami ISO 2BA Wymagany jeden przerywacz na pojazd. Dozwolone są wszystkie możliwe kombinacje żarówek i kierunkowskazów LED firmy HELLA: od instalacji wyposażonych wyłącznie w żarówki przez wersje łączone po wersje wyposażone wyłącznie w technologię LED. Żarówki lub kierunkowskazy LED firmy Hella można instalować również na przyczepach. 2BA Rozwiązanie 2: Użycie przyrządu do monitorowania bezprądowego Wymagany jeden przyrząd do symulacji na lampę LED. Rozwiązanie 3: Użycie sterownika kierunkowskazów LED Impuls awarii 2BA BA BA Jeden przyrząd do symulacji może monitorować dwa kierunkowskazy LED na samochód. (Można użyć tylko jeden przyrząd do symulacji na pojazd). Rozwiązanie 4: Użycie sterownika ze zintegrowanym impulsem awarii 2SD Rozwiązanie 3: Sterownik kierunkowskazów Rozwiązanie 4: Sterownik nastawczy ze zintegrowanym impulsem awarii Napięcie robocze V W przyszłości sterowniki nastawcze będą mogły monitorować impuls awarii. Dzięki temu będzie możliwa rezygnacja z rozwiązań tymczasowych 1 3, a komunikacja z kierunkowskazami będzie odbywała się bezpośrednio. Napięcie zabezpieczające przed zamianą biegunów Wejście napięcia pokładowego Przerywacz lewy/prawy - 28 V Temperatura robocza od -40 do 50 C Rozszerzony zakres temperatury roboczej* od -40 do 80 C Temperatura składowania od -40 do 90 C Ze złączami płaskimi 5DS Do wtyczek EasyConn 5DS * Przy temperaturze większej niż 50 C symulacja żarówki zostaje wyłączona ze względów bezpieczeństwa.

10 Halogen Xenon L Halogen, ksenon, LED Najważniejsze zalety technologii LED w reflektorach Nowy moduł LED Bezpieczeństwo: Oferowane przez nas reflektory LED charakteryzują się doskonałą wydajnością świetlną na najwyższym poziomie technicznym! Barwa światła: Światło o barwie zbliżonej do barwy światła dziennego zmniejsza męczenie oczu i zapewnia lepszą widoczność w ruchu drogowym. Oszczędność energii: Niższe zużycie prądu powoduje zmniejszenie zużycia paliwa i chroni alternator. Żywotność: Żywotność diod LED jest kilkakrotnie większa od żywotności zwykłych źródeł światła. Koszty konserwacji związane z wymianą źródła światła to przeszłość. Projektujemy w warunkach imitujących rzeczywistość! Szerokość rozpraszania, barwa światła, rozkład światła i jego jednolitość wiele parametrów można zasymulować i obliczyć. Jednak nigdy to nie zastąpi wrażeń związanych z obserwacją prawdziwego światła. Właśnie dlatego korzystamy z naszego kanału świetlnego w Lippstadt. Jest to największy kanał tego rodzaju w Europie. Ma długość 140 metrów i szerokość 11 metrów. Tutaj wzorzec światła musi sprawdzić się w prawie naturalnym otoczeniu, a także przejść dalsze testy/dopasowania niezbędne w trakcie projektowania reflektorów. Niektóre pojazdy testowe są badane w kanale świetlnym już na rok przed trafieniem na rynek. Kanał świetlny HELLA

11 10 11 ED OneLED Opatentowana technologia i bezpieczeństwo procesów podczas produkcji rozwiązań LED bez płytek drukowanych OneLED Zastosowanie przewodzących tworzyw sztucznych i natryskiwanych diod LED umożliwia pełną automatyzację produkcji. Ramka wokół obudowy i płytki jest natryskiwana. Dzięki temu oprawa oświetleniowa jest zapieczętowana ze wszystkich stron i jest znacznie szczelniejsza w porównaniu z układem spawanym lub klejonym. Ta technologia produkcji zapewnia możliwie największą szczelność i niski współczynnik usterek. W ten sposób można wykluczyć błędy powstające na linii produkcyjnej od odlewania ciśnieniowego przez kontrolę po pakowanie. Światło gabarytowe firmy HELLA Interesujący wygląd podczas jazdy nocą Wielkopowierzchniowe, jednolite rozświetlenie całej szyby lampy niezależnie od kąta widzenia zapewnia optymalną widoczność i maksymalne bezpieczeństwo. Nowa technologia glowing edges podkreśla wszystkie kontury oprawy oświetleniowej dzięki niej światła gabarytowe, pozycyjne i obrysowe wyglądają nowocześnie i zwracają uwagę podczas jazdy nocnej. OneLED firmy HELLA: Optymalna widoczność, duża oświetlona powierzchnia, oświetlone kontury

12 Reflektory według specyfikacji klienta Rozumiemy potrzeby klientów i wiemy, że indywidualność jest bardzo ważna! Zastosowanie modułowych reflektorów według specyfikacji klienta zmniejsza koszty projektowania i zapewnia większą swobodę wzorniczą możliwość realizacji również w przypadku mniejszej liczby pojazdów. Proponowane wzornictwo Rozwiązanie: system modułowy. Ma wszystkie niezbędne cechy: Swoboda podczas projektowania. Rozsądne i ekonomiczne rozwiązanie. Zalety nowoczesnej technologii oświetleniowej. Zapewnienie prawdziwej jakości HELLA. Na początku klient określa oczekiwane funkcje oświetleniowe. Nasi projektanci opracowują propozycje uwzględniające życzenia klienta lub projektanci klienta opracowują zapytania i wymagane parametry. Kształt i kolor można dobierać indywidualnie. Modułowy system oświetlenia przedniego HELLA został konsekwentnie wyposażony w najlepsze osiągnięcia technologiczne. Mały, lecz wydajny. Na życzenie pomagamy w zaprojektowaniu wzornictwa elementów zewnętrznych, takich jak osłony i płytki zamykające. Płytka zamykająca Osłona dekoracyjna Moduł statycznych świateł zakrętowych Moduł Bi-Xenon Moduł świateł przeciwmgłowych Moduł świateł drogowych

13 12 13 Przykładowe rozwiązanie wykonane z rozmachem: Dodatkowe światło drogowe Światło przeciwmgłowe Bi-Xenon (światła mijania i drogowe) Statyczne światło zakrętowe i światło pozycyjne Moduły przednie do wyboru w ramach systemu modułowego HELLA: Bi-Xenon Bi-Halogen Halogen Statyczne światła zakrętowe i światła pozycyjne Światła drogowe Światła drogowe ze światłami do jazdy dziennej Światła przeciwmgłowe ze światłami do jazdy dziennej Moduł kierunkowskazów ze światłami pozycyjnymi LED Światła przeciwmgłowe Światła do jazdy dziennej ze światłem pozycyjnym LED Kierunkowskazy LED LEDayFlex, elastyczne światła do jazdy dziennej Zastosowanie nowoczesnej techniki oświetleniowej, takiej jak LED lub ksenon, zapewnia dostęp do aktualnych rozwiązań technologicznych i dużą wydajność świetlną. Reflektory według specyfikacji klienta wykonujemy także przy zamówieniach na mniejszą liczbę sztuk.

14 Oświetlenie przednie Większa elastyczność przy wyborze reflektorów 90 mm dzięki nowej standardowej ramce montażowej (HELLA nr art. 9AH ). Nowa ramka montażowa umożliwia mocowanie reflektorów czterech generacji. Klient może dzięki temu swobodnie wybierać między rozwiązaniami, takimi jak halogen, bi-halogen, ksenon, bi-ksenon i LED. Ramka Premium nowy standard HELLA Classic Performance Premium Premium LED

15 14 15 DynaView Evo2 Nowa era światła DynaView Evo2 to połączenie funkcji bezpieczeństwa, takich jak światło zakrętowe i światło przeciwmgłowe, w kompaktowych okrągłych reflektorach dodatkowych, które można montować w wielu różnych pojazdach. Przy włączonych światłach mijania prawe lub lewe światło zakrętowe jest natychmiast włączane po włączeniu kierunkowskazu lub automatycznie przy jeździe po zakręcie z prędkością do 40 km/h. Podczas jazdy po zakręcie czujnik odchylenia od osi pionowej mierzy przyspieszenie obrotowe pojazdu i włącza światło. Po przejechaniu zakrętu ściemniacz łagodnie gasi światło. Po włączeniu biegu wstecznego oba światła zakrętowe włączają się i oświetlają szeroko i jasno obszar z lewej oraz prawej strony pojazdu. Podczas normalnej jazdy po prostym odcinku światło zakrętowe jest wyłączone Przy skręcaniu lub podczas wolnej jazdy po zakręcie (z szybkością do 40 km/h) światło zakrętowe włącza się automatycznie. Podczas jazdy po zakręcie z szybkością do 40 km/h włącza się automatycznie odpowiedni reflektor. Podczas jazdy we mgle światła zakrętowe (po obu stronach) można włączać manualnie jako światła przeciwmgłowe. DynaView Evo2 Z żarówką H7, z uchwytem, 12 V Komplet z elektronicznym modułem sterującym i kompletem kabli 1N pojedynczy, lewa strona 1N pojedynczy, prawa strona 1N Z żarówką H7, z ramką 12 V, pojedynczy, lewa strona 1N V, pojedynczy, prawa strona 1N , pojedynczy, lewa strona 1N , pojedynczy, prawa strona 1N Świadectwo homologacji ECE 1951 / SAE Akcesoria Elektroniczny moduł sterujący IntelliBeam 5DF Komplet wtyczek dla 20 reflektorów 8JD Komplet kabli 8KB

16 Pierwsze tak elastyczne światła do jazdy dziennej na świecie: LEDayFlex Wzornictwo Obecnie we wzornictwie samochodów panuje trend polegający na indywidualnym wykonaniu świateł do jazdy dziennej i nocnej. Opracowana przez nas technologia świateł do jazdy dziennej LEDayFlex stanowi podstawę interesujących rozwiązań wzorniczych. Technika Girlandy świetlne LEDayFlex składające się z od 5 do 8 połączonych ze sobą na stałe modułów świetlnych LED, które można montować w przedniej części samochodu, korzystając przy tym z niezliczonej liczby wariantów ich rozmieszczenia. Girlandy dopasowują się do konturów samochodu również na głębokość. W ten sposób z zastosowaniem światła LEDayFlex w ramach przepisów ustawowych dostępny jest szeroki wybór możliwości wzorniczych. Moduły LED generują silny sygnał świetlny o barwie zbliżonej do barwy światła dziennego w dzień, a na życzenie klienta w wersjach z przełączaniem świateł pozycyjnych także w nocy. Jest to system dający projektantom olbrzymią swobodę podczas projektowania. Konstrukcja Konstrukcja zestawu osłon dopasowanych do specyficznych wymagań pojazdu.

17 16 17 Światła do jazdy dziennej Maks mm Min. 250 mm* Maks mm Maks. 400 mm Min. 350 mm* Min. 600 mm** Min. 600 mm** Tylko światło do jazdy dziennej Światła do jazdy dziennej ze światłami pozycyjnymi Komplet z elektronicznym modułem sterującym 5 modułów świetlnych LED światła do jazdy dziennej 2PT modułów świetlnych LED światła do jazdy dziennej ze światłami pozycyjnymi 2PT modułów świetlnych LED światła do jazdy dziennej 2PT modułów świetlnych LED światła do jazdy dziennej ze światłami pozycyjnymi 2PT modułów świetlnych LED światła do jazdy dziennej 2PT modułów świetlnych LED światła do jazdy dziennej ze światłami pozycyjnymi 2PT modułów świetlnych LED światła do jazdy dziennej 2PT modułów świetlnych LED światła do jazdy dziennej ze światłami pozycyjnymi 2PT Akcesoria Komplet kabli z kontrawtykiem 8KA Przewód przedłużający 2-stykowy 500 mm 8KB Kontrawtyk AMP (1 komplet) 8KW Kontrawtyk AMP (10 sztuk) 8JA Łączniki wtykowe (50 sztuk) 8KW Pojedyncze uszczelki (50 sztuk) 9GD Elektroniczny moduł sterujący 12/ 5DS Elektroniczny moduł sterujący do wersji ze światłami pozycyjnymi 12/ 5DS

18 Oświetlenie przednie Światła do jazdy dziennej LED Komplet świateł do jazdy dziennej LED, kanciasty Komplet świateł do jazdy dziennej LED z szarosrebrną obudową aluminiową i zintegrowaną elektroniką. Uchwyt do zabudowy stojącej i zwisającej lub na przedniej osłonie. Pobór mocy: /11 W. Komplet zawiera: 2 lampy po 3 diody LED, profesjonalny komplet kabli z wtyczką AMP-Superseal, uchwyt. Komplet świateł do jazdy dziennej 2PT Światło pojedyncze z funkcją światła pozycyjnego z kablem zamontowanym na stałe i 3-stykową wtyczką AMP 2PT Akcesoria opcjonalne Komplet kabli z kontrawtykiem 8KA Wtyczka AMP 3-stykowa (1 komplet) 8KW Komplet świateł do jazdy dziennej LED, okrągły ze zintegrowaną elektroniką z kompletem kabli, uchwyt uniwersalny, 3 diody LED wysokiej mocy na lampę, wielonapięciowe 9-33 V, pobór prądu = ok. 2,18 A Komplet do montażu 2PT Światło pojedyncze bez uchwytu, lewa strona 2PT bez uchwytu, prawa strona 2PT bez uchwytu, z funkcją światła pozycyjnego, lewa strona bez uchwytu, z funkcją światła pozycyjnego, prawa strona 2PT PT Akcesoria opcjonalne Płytka montażowa, złącza śrubowe przednie 9AH Uchwyt do montażu zwisającego, wtyczka 3-stykowa 8GH Wtyczka AMP 3-stykowa (1 komplet) 8KW

19 18 19 Światła do jazdy dziennej LED Światła do jazdy dziennej LEDayLine Komplet świateł do jazdy dziennej LED ze zintegrowanym przekaźnikiem w czarnej obudowie z tworzywa sztucznego i wypustami montażowymi do montażu na spoilerze przednim. Komplet zawiera: 2 lampy po 5 diod LED, profesjonalny komplet kabli z wtyczką AMP-Superseal, wypusty montażowe. Pobór mocy 8 W. Zestaw ze światłami pozycyjnymi, 12 V z profesjonalnym kompletem kabli 2PT z osłoną przystosowaną do pojazdu* 2PT Światło pojedyncze Światło do jazdy dziennej ze światłem pozycyjnym, 12 V, lewa strona Światło do jazdy dziennej ze światłem pozycyjnym, 12 V, prawa strona Światło do jazdy dziennej ze światłem pozycyjnym,, lewa strona Światło do jazdy dziennej ze światłem pozycyjnym,, prawa strona 2PT PT PT PT Akcesoria opcjonalne Komplet kabli z kontrawtykiem 8KA Wtyczka AMP 3-stykowa (1 komplet) 8KW Światła do jazdy dziennej LEDayLine LEDayLine 15 Komplety świateł do jazdy dziennej LEDayLine 15 i LEDayLine 30 do zabudowy poziomej, z kablem przyłączeniowym o długości 2,5 m i oddzielnym przekaźnikiem do automatycznego włączania i wyłączania świateł do jazdy dziennej lub przełączania na światła pozycyjne. Komplet zawiera: 2 lampy po 8 diod LED, przekaźnik, i ramkę montażową. Set LEDayLine 15** Światła do jazdy dziennej 12 V 2PT Światła do jazdy dziennej ze światłami pozycyjnymi 12 V 2PT Światła do jazdy dziennej 2PT Światła do jazdy dziennej ze światłami pozycyjnymi 2PT Set LEDayLine 30** LEDayLine 30 Światła do jazdy dziennej 12 V 2PT Światła do jazdy dziennej ze światłami pozycyjnymi 12 V 2PT Światła do jazdy dziennej 2PT Światła do jazdy dziennej ze światłami pozycyjnymi 2PT * W kolorze czarnym (możliwość polakierowania), pasuje do modeli Fiat Ducato, Citroen Jumper, Peugeot Boxer. ** Produkt dostępny od 4 kwartału 2011

20 Oświetlenie przednie Światła do jazdy dziennej LED Światła do jazdy dziennej LED, podłużne Komplet świateł do jazdy dziennej LED do montażu poziomego, z kablem przyłączeniowym o długości 2,5 m i oddzielnym przekaźnikiem do automatycznego włączania i wyłączania. Komplet zawiera: 2 lampy po 12 diod LED wysokiej mocy, śruby mocujące i przekaźnik. Zestaw Komplet świateł do jazdy dziennej 12 V 2PT Komplet świateł do jazdy dziennej 2PT Światło pojedyncze 12 V 2PT PT Światła do jazdy dziennej LED, podłużne Komplet świateł do jazdy dziennej LED do montażu poziomego, z kablem przyłączeniowym o długości 2,5 m i oddzielnym przekaźnikiem do automatycznego włączania i wyłączania. Komplet zawiera: 2 lampy po 12 diod LED wysokiej mocy, śruby mocujące i przekaźnik. Dostarczany z ramką montażową. Zestaw Komplet świateł do jazdy dziennej 12 V 2PT Komplet świateł do jazdy dziennej 2PT Światło pojedyncze 12 V 2PT PT Wielofunkcyjne światła LED Lampa LED 83 mm z trzema funkcjami: kierunkowskaz, światło pozycyjne, światło do jazdy dziennej. Zintegrowana elektronika jest ustawiona w taki sposób, że podczas migania światła do jazdy dziennej są ściemniane, wyposażone w kabel czterożyłowy o długości 2,5 m z osłonką. Światło pojedyncze 12 V, lampa LED 83 mm z trzema funkcjami 2BE , lampa LED 83 mm z trzema funkcjami 2BE Akcesoria opcjonalne Pierścień adaptacyjny służy do wymiany lampy 90 mm na lampę 83 mm. Dzięki temu w pojazdach z zamontowaną lampą 90 mm firmy HELLA można bezproblemowo przejść na lampę 83 mm. Pierścień adaptacyjny 90 mm 9GD

21 20 21 Światła do jazdy dziennej żarówkowe Światło dzienne 90 mm ze światłem drogowym Światło dzienne 90 mm i reflektor drogowy lub reflektor przeciwmgłowy Reflektor modułowy ze szklaną szybą rozpraszającą pozbawioną elementów optycznych z H15, z żarówką, z ramką. Światło pojedyncze Światło do jazdy dziennej / światło drogowe, 12 V, 15 W/55 W Światło do jazdy dziennej / światło drogowe,, 20 W/60 W 1F F Akcesoria opcjonalne Komplet wtyczek, 3-stykowe 8JD Światło dzienne 90 mm ze światłem przeciwmgłowym Światło dzienne 90 mm i reflektor drogowy lub reflektor przeciwmgłowy Reflektor modułowy ze szklaną szybą rozpraszającą pozbawioną elementów optycznych z H15, z żarówką, z ramką. Światło pojedyncze Światło do jazdy dziennej / światło przeciwmgłowe, 12 V, 15 W/55 W Światło do jazdy dziennej / światło przeciwmgłowe,, 20 W/60 W 1N N Akcesoria opcjonalne Komplet wtyczek, 3-stykowe 8JD Światło dzienne 90 mm ze światłem pozycyjnym LED Światło dzienne 90 mm i światło pozycyjne LED Lampa ze szklaną szybą rozpraszającą pozbawioną elementów optycznych, żarówką P21W Longlife i diodą Kartoval LED. Światło pojedyncze Światło do jazdy dziennej / światło pozycyjne LED, 12 V na zapytanie 2BE Akcesoria opcjonalne Płytka montażowa, złącza śrubowe przednie 9AH Komplet wtyczek, 3-stykowe 8JD

22 20 razy dookoła świata bez wymiany żarówek! Nowy reflektor 90 mm Premium LED. Moduł LED Premium 90 mm Nowy moduł LED 90 mm z funkcją świateł mijania zgodny z serią modułów reflektorów halogenowych i ksenonowych 90 mm. 20 razy dookoła świata bez wymiany źródła światła. Nowe reflektory LED firmy HELLA są przystosowane do maksymalnej żywotności i wydajności świetlnej autobusu. Wymiana żarówek to przeszłość. Bezobsługowość dzięki pasywnemu chłodzeniu. Ruchome części, takie jak wentylatory, nie są wymagane. Mniejsze zużycie paliwa i redukcja emisji CO 2. Po godzin pracy zostaje oszczędzonych 370 litrów paliwa. Reflektory LED zwiększają bezpieczeństwo. Dzięki barwie podobnej do światła dziennego kierowcy znacznie lepiej widzą i nie męczą się tak szybko. Moduł LED 90 mm Funkcja oświetleniowa Światła mijania Wielonapięciowe Ruch prawostronny 1BL Ruch lewostronny 1ML Świadectwo homologacji ECE ES 3159 i ECE LES 3160 Moduł Bi-LED 90 mm* Funkcja oświetleniowa Światło mijania i drogowe Wielonapięciowe Ruch prawostronny 1AL Ruch lewostronny 1LL ** Ze względu na sytuacją prawną dotyczącą zakresu obowiązywania normy ECE R48 należy wyposażyć instalację elektryczną pojazdu w układ monitorujący sprawność reflektora LED. Więcej informacji na temat kontroli awarii reflektora LED Premium 90 mm jest dostępnych w rubryce Highlights (Najważniejsze informacje) na stronie internetowej: hella.com/bus Świadectwo homologacji ECE * Produkt dostępny od 2012 roku Akcesoria Zasilanie dodatnie LED-AMP-Superseal, 3-stykowa Obudowa, 10 sztuk 8JA Wtyki do gniazd, 50 sztuk 8KW Uszczelnienia żył, 50 sztuk 9GD

23 22 23 Premium 90 mm Światła MIJANIA Premium 90 mm Żarówka typu H7 Ruch prawostronny, ECE BL Ruch lewostronny, ECE ML Ruch prawostronny, 12 V SAE 1BL Światła mijania i drogowe bi-halogen Premium 90 mm Ruch prawostronny,, H7 ECE AL Ruch lewostronny,, H7 ECE LL Ruch prawostronny, 12 V, H9 SAE 1AL Światła mijania i drogowe bi-ksenon Premium 90 mm Lampa typu D2S Ruch prawostronny, ECE AL Ruch lewostronny, ECE LL Ruch prawostronny, 12 V SAE 1AL Akcesoria do serii Premium 90 mm a) Element ustawczy, regulacja zasięgu świateł 6NM b) Obudowa wtykowa do lamp H7 / ksenonowych 8JD a) b) c) Obudowa wtykowa do lamp H9 8JD d) Ramka 9AH c) d) Przełączanie na światła drogowe AMP-Superseal, 2-stykowa Obudowa, 10 sztuk 8JA Wtyki do gniazd, 50 sztuk 8KW Uszczelnienia żył, 50 sztuk 9GD

24 Oświetlenie przednie Performance 90 mm Światła mijania Performance 90 mm Typ żarówki Ruch prawostronny, mocowanie Premium Ruch lewostronny, mocowanie Premium Ruch prawostronny, mocowanie Classic Ruch lewostronny, mocowanie Classic H1 1BL ML BL ML Świadectwo homologacji ECE 2397 i 2398 Światła drogowe i pozycyjne Performance 90 mm Typ żarówki H1 Dla mocowania Premium 1K Dla mocowania Classic 1K Świadectwo homologacji ECE 2397 Światła drogowe Performance 90 mm Typ żarówki H1 Dla mocowania Premium 1K Dla mocowania Classic 1K Świadectwo homologacji ECE 2397 Akcesoria a) Element ustawczy, regulacja zasięgu świateł 6NM b) Obudowa wtykowa do lamp H1 8JD a) b) c) c) Obudowa wtykowa do świateł pozycyjnych 8JD

25 24 25 Premium 50 mm i 60 mm Światła mijania ksenon Premium 50 mm Typ lampy Wylot światła D2S (wyładowcza) 44 mm Ruch prawostronny, ECE BL Ruch prawostronny, SAE 1BL Światła MIJANIA Premium 50 mm Typ żarówki Wylot światła H7 44 mm Ruch prawostronny, ECE BL Ruch lewostronny, ECE ML Ruch prawostronny, SAE 1BL Światła drogowe ksenon Premium 50 mm Typ lampy D2S (wyładowcza) 1F Świadectwo homologacji ECE 1120 i SAE Akcesoria do serii Premium 50 mm a) Element ustawczy, regulacja zasięgu świateł b) Ramka dla regulacji zasięgu świateł 6NM AH a) b) c) c) Ramka 9AH Światła drogowe Premium 60 mm Typ żarówki H9 12 V 1KL Świadectwo homologacji ECE 2198 i SAE

26 Oświetlenie przednie Reflektory przeciwmgłowe Micro DE Premium Typ żarówki H3 1NL Świadectwo homologacji ECE 877, seria R 19 B 03 i SAE Akcesoria a) Zaślepka, reflektor przeciwmgłowy, guma 9GH a) b) b) Zaślepka, reflektor przeciwmgłowy, tworzywo sztuczne 9HD Obudowa wtykowa dla zaślepki b) 8JD Reflektor przeciwmgłowy 80 mm Typ żarówki Z żarówką, zaślepką, przewodem, osłoną H3 1NL Świadectwo homologacji ECE 20, seria R 19 B 03 Reflektor przeciwmgłowy 90 mm Typ żarówki Z żarówką i 4-punktowym mocowaniem H7 1N Świadectwo homologacji ECE 1342, seria R 19 B 03 Z żarówką i 4-punktowym mocowaniem 1N Świadectwo homologacji SAE Akcesoria Nasadka gumowa 9GH

27 26 27 Kierunkowskazy Kierunkowskaz Szyba rozpraszająca Typ żarówki przezroczysta przy użyciu płaskiej wtyczki 6,3 mm lub 2-stykowej wtyczki AMP-Superseal PY21W przy użyciu płaskiej wtyczki 6,3 mm 2BA Łączenie przy użyciu 2-stykowej wtyczki AMP-Superseal Świadectwo homologacji ECE i SAE 2BA Kierunkowskaz ze światłem pozycyjnym LED Typ żarówki przód przy użyciu 3-stykowej wtyczki PY21W 2BE Świadectwo homologacji 2586, ECE i SAE Akcesoria opcjonalne Płytka montażowa, złącza śrubowe przednie 9AH Komplet wtyczek, 3-stykowe 8JD Diodowy kierunkowskaz Przewód 200 mm do zabudowy Wielonapięciowe żółta 2BA przezroczysta 2BA przezroczysta, ze światłem pozycyjnym 2BE Świadectwo homologacji 5851, ECE i ADR / GGVS Kierunkowskaz Agroluna przód z lewej i prawej strony poziomo/ pionowo Wyłamać otwory odpływu wody! Montaż i zabudowa 12 i 2BE Świadectwo homologacji 10202

28 Oświetlenie przednie Kierunkowskazy Kierunkowskaz Szyba rozpraszająca Typ żarówki przezroczysta przy użyciu płaskiej wtyczki 2,8 mm PY21W 2BA Świadectwo homologacji ECE 6546 Akcesoria Uchwyt 8HG Osłona, chromowana 9HB Obudowa wtykowa 8JD Osłona, jasnosrebrna 9HB Osłona, srebrna 9HB Uchwyt 9XD Modułowa lampa LED Szyba rozpraszająca Typ lampy Kontrola sprawności kierunkowskazów przezroczysta przód z lewej i prawej strony przewód 500 mm, z otwartymi końcówkami LED, wymiana 1:1 na wersję z żarówkami do zabudowy z impulsem/bez Kierunkowskaz, bez impulsu 2BA /-407 Kierunkowskaz, z impulsem 2BA /-417 Świadectwo homologacji ECE Kierunkowskaz Szyba rozpraszająca Typ żarówki przezroczysta PY21W przy użyciu płaskiej wtyczki 2,8 mm 12 i bez żarówki 2BA Świadectwo homologacji ECE 878 Akcesoria Osłona dekoracyjna 8XU

29 28 29 Kierunkowskazy i światła pozycyjne Kierunkowskaz Szyba rozpraszająca Typ żarówki przezroczysta tył i przód, z lewej, z prawej PY21W 12 i bez żarówki 2BA Świadectwo homologacji ECE Kierunkowskaz Szyba rozpraszająca Typ żarówki żółta tył i przód, z lewej, z prawej P21W 12 i bez żarówki 2BA Świadectwo homologacji ECE i SAE Lampa pozycyjna LED Kolor diod LED Układ elektroniczny biały poziomo/ pionowo do zamontowania z pasywnym chłodzeniem Przewód 500 mm 2PG Przewód 5000 mm 2PG Świadectwo homologacji 1395, 1398 i ECE Lampa pozycyjna LED przód z lewej i prawej strony 2-stykowa wtyczka do zabudowy 2PF Świadectwo homologacji ECE i SAE

30 Oświetlenie przednie Światła pozycyjne Lampa pozycyjna LED Kolor diod LED Układ elektroniczny biały poziomo płaska wtyczka do zabudowy z pasywnym chłodzeniem Ułożenie/stopnie PF Ułożenie/stopnie PF Świadectwo homologacji 2300 i ECE Światło pozycyjne przód z lewej i prawej strony przy użyciu płaskiej wtyczki 2,8 mm do zabudowy 12 i 2PF Świadectwo homologacji ECE 879 Akcesoria Osłona dekoracyjna, chromowana 8XU Lampa pozycyjna LED Kolor diod LED Układ elektroniczny biały 2-stykowa wtyczka EasyConn do zabudowy z pasywnym chłodzeniem 2PF Świadectwo homologacji 11371

31 30 31 Światła pozycyjne Światło pozycyjne Szyba rozpraszająca Typ żarówki przezroczysta przód PY21W przy użyciu płaskiej wtyczki 2,8 mm do zabudowy z żarówką 2PF Świadectwo homologacji ECE Akcesoria patrz strona xx 7613 i SAE Światło pozycyjne Szyba rozpraszająca przezroczysta przód z lewej i prawej strony przy użyciu płaskiej wtyczki 6,3 mm do zabudowy z żarówką 2PF Świadectwo homologacji ECE i SAE Lampa pozycyjna LED Liczba/kolor diod LED Natężenie prądu Układ elektroniczny 2 / biały z lewej i prawej strony poziomo przewód o długości 500 i 5000 mm do zamontowania /wielonapięciowa 0,02 A z pasywnym chłodzeniem Przewód 500 mm 2PG Przewód 5000 mm 2PG Świadectwo homologacji 0002

32 Oświetlenie przednie i ostrzegawcze Światła pozycyjne Lampa pozycyjna LED Kolor diod LED Układ elektroniczny biały poziomo Przewód 5000 mm do zamontowania z pasywnym chłodzeniem 2PG Świadectwo homologacji 0301 Lampa pozycyjna LED Szyba rozpraszająca przezroczysta przód z lewej i prawej strony poziomo/ pionowo przewód o długości 160 mm z otwartymi końcówkami do zabudowy 2PF Świadectwo homologacji ECE 1696 Diodowe boczne światło obrysowe Kolor diod LED Układ elektroniczny żółty poziomo Przewód 5000 mm Wielonapięciowe z pasywnym chłodzeniem 2PS Świadectwo homologacji SAE

33 32 33 Uniwersalne oświetlenie ostrzegawcze K-LED FO Źródło światła Układ elektroniczny LED (błyszcząca) Wielonapięciowa DIN 14620, do montażu stacjonarnego z aktywnym i pasywnym chłodzeniem 2XD Świadectwo homologacji TA i KLX 7000 Źródło światła Ksenon (błyszcząca) DIN 14620, do montażu stacjonarnego 2RL Świadectwo homologacji A i KL 7000 Źródło światła Halogen (obrotowa) DIN 14620, do montażu stacjonarnego 2RL Świadectwo homologacji A i OWS 1600 Źródło światła Długość Halogen (obrotowa) 1600 mm 2RL Świadectwo homologacji A i OWS-X 1600 Źródło światła Długość Ksenon (błyszcząca) 1600 mm 2RL Świadectwo homologacji A i

34 Oświetlenie boczne Boczne światła gabarytowe Boczne światło obrysowe z światłem odblaskowym Liczba/kolor diod LED Dopuszczenie 1 / żółty lub czerwony poziomo/ pionowo Przewód 1500 mm /1 W dla pojazdów wg ADR / GGVS montaż poziomy żółta 2PS czerwona 2TM Świadectwo homologacji 1395 i 1396 montaż pionowy, żółta 2PS Świadectwo homologacji żółta ECE / SAE, czerwona SAE Boczne światło obrysowe z światłem odblaskowym Liczba/kolor diod LED 2 / żółty Przewód 195 mm samoprzylepne /1 W montaż poziomy 2PS montaż pionowy 2PS Świadectwo homologacji Diodowe boczne światło obrysowe Liczba/kolor diod LED Natężenie prądu 2 / żółty poziomo / 1,3 W 0,05 A Przewód 5000 mm 2PS Przewód 1500 mm 2PS Świadectwo homologacji ECE 9605 Diodowe boczne światło obrysowe Liczba/kolor diod LED 2 / żółty lub czerwony poziomo/ pionowo Przewód 500 mm wielonapięciowa/ 0,8 W żółta 2PS czerwona 2PS Świadectwo homologacji SAE

35 34 35 Boczne światła gabarytowe OneLED z płaską wtyczką poziomo/ pionowo przy użyciu płaskiej wtyczki 6,3 mm / 1 W biała 2PS biała 2PS czarna 2PS czarna 2PS pomarańczowa 2PS Świadectwo homologacji 5853 i ECE / SAE OneLED z GNIAZDEM AMP poziomo/ pionowo / 1 W biała 2PS czarna 2PS pomarańczowa 2PS Świadectwo homologacji ECE OneLED z AMP-SuperSeal poziomo/ pionowo / 1 W czarna 2PS Świadectwo homologacji ECE Diodowe boczne światło obrysowe Kolor diod LED żółta poziomo Przewód 500 mm montaż na śruby 2PS samoprzylepne 2PS Świadectwo homologacji ECE 0202

36 Oświetlenie boczne i tylne Dodatkowe kierunkowskazy i lampy tylne Dodatkowy kierunkowskaz Szyba rozpraszająca żółta z lewej i prawej strony przy użyciu płaskiej wtyczki 6,3 mm do zamontowania 12 lub lewa 2BM prawa 2BM Świadectwo homologacji ECE Dodatkowy kierunkowskaz Szyba rozpraszająca Typ żarówki żółta lub przezroczysta poziomo szyba rozpraszająca żółta, P21W szyba rozpraszająca przezroczysta, PY21W dostarczana bez żarówki do zamontowania żółta, P21W 2BM Świadectwo homologacji ECE 1059 przezroczysta, PY21W 2BM Świadectwo homologacji ECE 1848 Diodowe światło pozycyjne tylne/światło hamowania Szyba rozpraszająca czerwona tył z lewej i prawej strony poziomo przewód z otwartymi końcówkami do zabudowy 2SB Świadectwo homologacji ECE i SAE Diodowy kierunkowskaz Szyba rozpraszająca Kontrola sprawności kierunkowskazów przezroczysta tył z lewej i prawej strony poziomo przewód z otwartymi końcówkami do zabudowy aktywna 2BA Świadectwo homologacji ECE 10880

37 36 37 Lampy tylne Światło cofania Szyba rozpraszająca przezroczysta tył z lewej i prawej strony poziomo przewód z otwartymi końcówkami do zabudowy 2ZR Świadectwo homologacji ECE i SAE Lampa tylna Szyba rozpraszająca czerwona tył z lewej i prawej strony poziomo do zabudowy 12 i Tylne światła pozycyjne 2SA * Światło hamowania 2DA * Tylne światło pozycyjne i światło hamowania 2SB * Tylne światło przeciwmgłowe 2NE Świadectwo homologacji ECE i *SAE Kierunkowskaz Szyba rozpraszająca Typ zarówki przezroczysta tył i przód, z lewej, z prawej poziomo przewód z otwartymi końcówkami PY21W do zabudowy 12 i 2BA Świadectwo homologacji ECE Kierunkowskaz tył i przód, z lewej, z prawej poziomo przewód z otwartymi końcówkami do zabudowy 12 i 2BA Świadectwo homologacji ECE i SAE

38 Oświetlenie tylne Lampy tylne Lampa tylna LED Szyba rozpraszająca Kontrola sprawności kierunkowskazów Tylne światło pozycyjne/światło hamowania przezroczysta tył z lewej i prawej strony przy użyciu płaskiej wtyczki 2,8 mm do zabudowy z impulsem/bez 2SB Kierunkowskaz, bez impulsu 2BA Kierunkowskaz, z impulsem 2BA Świadectwo homologacji ECE Lampa tylna Szyba rozpraszająca czerwona tył z lewej i prawej strony przy użyciu płaskiej wtyczki 2,8 mm do zabudowy Tylne światła pozycyjne 2SA Światło hamowania 2DA Tylne światło pozycyjne/światło hamowania 2SB Świadectwo homologacji ECE 7613 Tylna lampa przeciwmgielna Szyba rozpraszająca Typ żarówki czerwona tył z lewej i prawej strony przy użyciu płaskiej wtyczki 2,8 mm H21W do zabudowy 2NE Świadectwo homologacji ECE 3917 i SAE Kierunkowskaz Szyba rozpraszająca Typ żarówki przezroczysta tył z lewej i prawej strony przy użyciu płaskiej wtyczki 2,8 mm PY21W do zabudowy 2BA Świadectwo homologacji ECE 6546

39 38 39 Lampy tylne Światło cofania Szyba rozpraszająca przezroczysta tył z lewej i prawej strony przy użyciu płaskiej wtyczki 2,8 mm do zabudowy 2ZR Świadectwo homologacji ECE i SAE Światła odblaskowe Szyba rozpraszająca czerwona 8RA Świadectwo homologacji ECE 3189 i SAE Akcesoria Uchwyt 8HG Osłona, srebrna 9HB Obudowa wtykowa 8JD Osłona, chromowana 9HB Obudowa wtykowa 8JD Osłona, jasnosrebrna 9HB Osłona lampy tylnej 8XU Uchwyt 9XD Osłona lampy tylnej 8XU Nie używać osłon z wersjami LED serii Diodowe tylne światło hamowania Szyba rozpraszająca czerwona tył z lewej i prawej strony 3-stykowa wtyczka do zabudowy 2SB Świadectwo homologacji ECE 7748 Światła odblaskowe Szyba rozpraszająca czerwona 8RA Świadectwo homologacji ECE 3302

40 Oświetlenie tylne Lampy tylne Diodowe tylne światło hamowania Kolor diod LED Układ elektroniczny czerwony tył z lewej i prawej strony poziomo Przewód 500 mm Montaż i zabudowa /wielonapięciowa z aktywnym/pasywnym chłodzeniem z aktywnym chłodzeniem Wielonapięciowa, przezroczysta 2SB Wielonapięciowa, czerwona 2SB /-087 z pasywnym chłodzeniem, przezroczysta 2SB /-327, czerwona 2SB /-337 Świadectwo homologacji 12658, ECE i ADR / GGVS Diodowy kierunkowskaz Kolor diod LED Kontrola sprawności kierunkowskazów Układ elektroniczny żółty tył z lewej i prawej strony poziomo Przewód 500 mm Montaż i zabudowa /wielonapięciowa z impulsem/bez z aktywnym/pasywnym chłodzeniem z impulsem i aktywnym chłodzeniem Wielonapięciowa, przezroczysta 2BA bez impulsu i pasywnego chłodzenia, przezroczysta 2BA /-347 Świadectwo homologacji 12658, ECE i ADR / GGVS Tylna lampa przeciwmgielna LED Kolor diod LED czerwony tył z lewej i prawej strony poziomo Przewód 500 mm Montaż i zabudowa Wielonapięciowe przezroczysta 2NE /-067 czerwona 2NE /-097 Świadectwo homologacji 14198, ECE i ADR / GGVS

41 40 41 Lampy tylne Diodowe światła cofania Kolor diod LED biały tył z lewej i prawej strony poziomo Przewód 500 mm Montaż i zabudowa Wielonapięciowe przezroczysta 2ZR /-057 Świadectwo homologacji 14198, ECE i ADR / GGVS Tylne światło pozycyjne-światło hamowania -kierunkowskaz Kolor diod LED Kontrola sprawności kierunkowskazów Układ elektroniczny żółty i czerwony tył z lewej i prawej strony poziomo Przewód 500 mm Montaż i zabudowa /wielonapięciowe z impulsem/bez aktywne/pasywne chłodzenie z impulsem i aktywnym chłodzeniem Wielonapięciowa, czerwona/przezroczysta 2SD /-077, przezroczysta 2SD /-007 bez impulsu i pasywnego chłodzenia, czerwona/przezroczysta 2SD /-317 Świadectwo homologacji 12371, 12658, ECE i ADR/GGVS Tylne światła hamowania i kierunkowskazy LED Oval Kolor diod LED Kontrola sprawności kierunkowskazów Tylne światło pozycyjne/światło hamowania/kierunkowskaz żółty i czerwony tył z lewej i prawej strony poziomo/ pionowo Przewód 500 mm Montaż i zabudowa Wielonapięciowe z impulsem 2SD Świadectwo homologacji Kierunkowskaz tylny 2BA Świadectwo homologacji Tylne światło pozycyjne/światło hamowania 2SB Świadectwo homologacji 12381

42 Oświetlenie tylne Lampy tylne Światło cofania Oval tył z lewej i prawej strony pozioma/ pionowa, wyłamać otwory odpływu wody! Montaż i zabudowa 12 i 2ZR / -047 Świadectwo homologacji 23257, ECE i SAE Tylne światła hamowania i kierunkowskazy Oval tył z lewej i prawej strony pozioma/ pionowa, wyłamać otwory odpływu wody! Montaż i zabudowa 12 i 2SD / -017 Świadectwo homologacji Lampa tylna Oval Tylne światło pozycyjne/światło hamowania, czerwone tył z lewej i prawej strony pozioma/ pionowa, wyłamać otwory odpływu wody! Montaż i zabudowa 12 i 2SB / -027 Świadectwo homologacji 7698, ECE i SAE Światło przeciwmgłowe, czerwone 2NE / -037 Świadectwo homologacji 3919 Kierunkowskaz 2BA / -057 Świadectwo homologacji 6550, ECE i SAE

43 42 43 Lampy tylne Diodowe tylne światło pozycyjne/hamowania /kierunkowskaz Kolor diod LED Kontrola sprawności kierunkowskazów żółty i czerwony tył z lewej i prawej strony poziomo/ pionowo Przewód 500 mm, 4-stykowa wtyczka AMP do zamontowania Wielonapięciowe z impulsem z przewodem 2SD /-007 z przewodem o długości 200 mm i 4-stykową wtyczką AMP ze zintegrowaną 4-stykową wtyczką AMP 2SD SD Świadectwo homologacji i ECE Diodowe tylne światło hamowania Kolor diod LED Układ elektroniczny czerwony tył z lewej i prawej strony poziomo Przewód 500 mm Montaż i zabudowa z pasywnym chłodzeniem 2SB /-307 Świadectwo homologacji 814, ECE i ADR / GGVS Diodowe tylne światło pozycyjne/hamowania/kierunkowskaz Kolor diod LED Kontrola sprawności kierunkowskazów Układ elektroniczny żółty i czerwony tył z lewej lub prawej strony poziomo Przewód 500 mm Montaż i zabudowa z impulsem z pasywnym chłodzeniem lewa 2SD /-337 prawa 2SD Świadectwo homologacji 9823, ECE i ADR / GGVS

44 Oświetlenie tylne Lampy tylne Tylna lampa przeciwmgłowa LED Kolor diod LED Układ elektroniczny czerwony tył z lewej i prawej strony poziomo Przewód 500 mm Montaż i zabudowa z pasywnym chłodzeniem 2NE Świadectwo homologacji 3810, ECE i ADR / GGVS Diodowe światła cofania Kolor diod LED Układ elektroniczny biały tył z lewej i prawej strony poziomo Przewód 500 mm Montaż i zabudowa z pasywnym chłodzeniem lewa 2ZR prawa 2ZR Świadectwo homologacji 23254, ECE i ADR / GGVS Diodowy kierunkowskaz Kolor diod LED Kontrola sprawności kierunkowskazów Układ elektroniczny żółty tył z lewej i prawej strony poziomo Montaż i zabudowa z impulsem z pasywnym chłodzeniem 2BA Świadectwo homologacji 652,, ECE i ADR / GGVS

45 44 45 Lampy tylne Lampa tylna EuroLED tył z lewej lub prawej strony poziomo Przewód 2500 mm do zamontowania Wielonapięciowe 9-33 V 2SB Świadectwo homologacji Tylne światło przeciwmgłowe EuroLED tył z lewej lub prawej strony poziomo Przewód 2000 mm do zamontowania Wielonapięciowe 9-33 V 2NE Świadectwo homologacji Światło cofania EuroLED tył z lewej lub prawej strony poziomo Przewód 2500 mm do zamontowania Wielonapięciowe 9-33 V 2ZR Świadectwo homologacji Kierunkowskaz EuroLED Kontrola sprawności kierunkowskazów tył z lewej lub prawej strony poziomo Przewód 2500 mm do zamontowania 12 i z impulsem 2BA Świadectwo homologacji 10208

46 Oświetlenie tylne Lampy tylne Diodowe tylne światło pozycyjne-światło hamowania -kierunkowskaz Szyba rozpraszająca Kontrola sprawności kierunkowskazów żółty i czerwony tył z lewej lub prawej strony Przewód 2500 mm do zabudowy z impulsem 2SD /-407 Świadectwo homologacji ECE 1538 i ADR / GGVS Diodowe światło pozycyjne tylne/światło hamowania Szyba rozpraszająca czerwona tył z lewej lub prawej strony Przewód 2500 mm do zabudowy 2SB /-307 Świadectwo homologacji ECE i ADR / GGVS Diodowe światła cofania Szyba rozpraszająca przezroczysta tył z lewej lub prawej strony Przewód 2500 mm do zabudowy Wielonapięciowe 9-33 V 2ZR /-507 Świadectwo homologacji ECE i ADR / GGVS Diodowy kierunkowskaz Szyba rozpraszająca Kontrola sprawności kierunkowskazów Świadectwo homologacji ECE żółta tył z lewej lub prawej strony Przewód 2500 mm do zabudowy z impulsem 2BA / i ADR / GGVS
