1 Oświetlenie wewnętrzne Autobusy miejskie i dalekobieżne Light up Life Katalog produktów 2010

2 Wspaniała podróż i świetne widoki Uznane na całym świecie kompetencje firmy HELLA w zakresie oświetlenia pojazdów to wynik bezkompromisowej polityki jakościowej, konsekwentnego nastawienia na klienta i innowacyjnego potencjału. Tworzenie oświetlenia zasługującego na to miano zawsze stawia w centralnym punkcie człowieka i jego potrzebę bezpieczeństwa oraz komfortu. W przypadku wielkich, służących do przewozu dużej liczby osób pojazdów nie może być mowy o żadnych kompromisach. Elementy wyposażenia autobusów dalekobieżnych z jednej i autobusów miejskich czy liniowych z drugiej strony są niewątpliwie zasadniczo inne. Dlatego też HELLA oferuje, oprócz absolutnie niezbędnego oświetlenia wewnętrznego, także asortyment niezwykle innowacyjnych lamp dostosowanych do wymagań luksusowych liniowców. 2

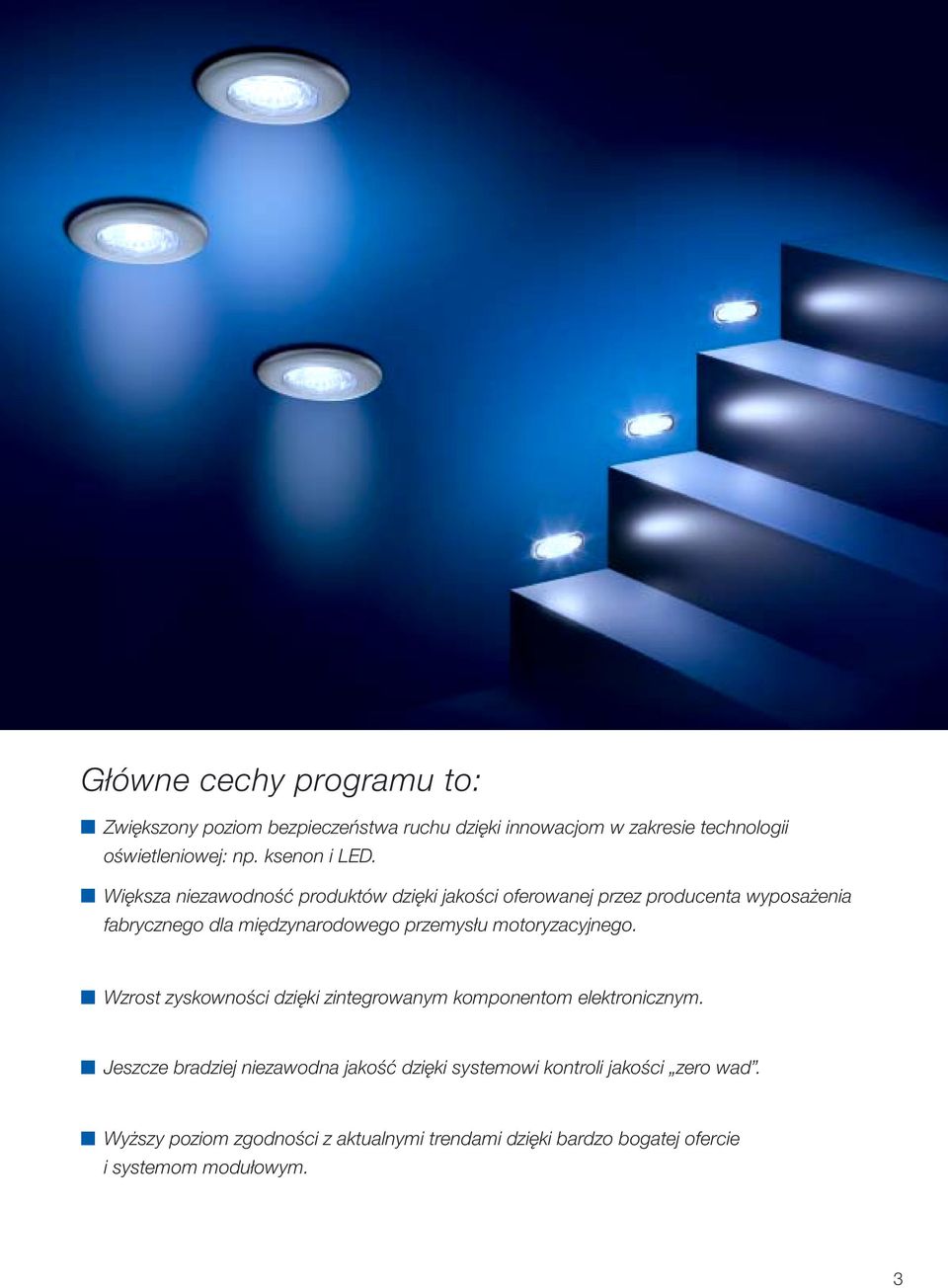

3 Główne cechy programu to: Zwiększony poziom bezpieczeństwa ruchu dzięki innowacjom w zakresie technologii oświetleniowej: np. ksenon i LED. Większa niezawodność produktów dzięki jakości oferowanej przez producenta wyposażenia fabrycznego dla międzynarodowego przemysłu motoryzacyjnego. Wzrost zyskowności dzięki zintegrowanym komponentom elektronicznym. Jeszcze bradziej niezawodna jakość dzięki systemowi kontroli jakości zero wad. Wyższy poziom zgodności z aktualnymi trendami dzięki bardzo bogatej ofercie i systemom modułowym. 3

4 Lampy sufitowe Kto udaje się na urlop, chce samych przyjemności, i to nie dopiero u celu podróży, lecz również w jej trakcie. Przewodnicy i kierowcy autobusów mogliby pisać na ten temat książki. Traktaty na temat najróżniejszych życzeń, wymagań, oczekiwań i preferencji, wymagających stuprocentowego uwzględnienia. Lampy sufi towe HELLA w klasycznej wersji żarówkowej albo w technologii LED optymalnie spełniają najróżniejsze tego typu wymagania. Zapewniają w zależności od potrzeb łagodne oświetlenie miłych snów albo, jako punktowe, wyraźne i zogniskowane światło do czytania, które nie przeszkadza sąsiadowi. Ich forma jest w dodatku tak atrakcyjna, że nawet wyłączone wywierają na pasażerach przyjemne wrażenie. Lampki do czytania Wymagania, jakie muszą spełniać kierowcy autobusów liniowych i dalekobieżnych, są bardzo różne. Podczas gdy jedni poruszają się z zasady na określonych odcinkach, drudzy przemierzają duże odległości, docierając w toku sezonu do całkiem różnych celów. Na obu ciąży jednak wielka odpowiedzialność. Potrzebują więc absolutnie niezawodnych i bezpiecznych pojazdów. Elastyczne diodowe lampki do czytania z obracanym wysięgnikiem i jednorodnym rozkładem światła są w tym względzie pradziwą pomocą dla każdego kierowcy i w każdym autobusie. 4

5 Oświetlenie otoczenia Po ułożeniu bagażu i zajęciu miejsca przez każdego z pasażerów można wreszcie ruszać. Stres mija, pasażerowie zaczynają powoli żyć wyprawą - podczas gdy kierowca wykonuje swoje zadania trzeźwo i w niezwykle przemyślany sposób. Najpierw musi się przekonać, że na pokładzie wszystko działa bez zarzutu. Z pewnością także lampy sufi towe CargoLED i ich silne diody typu Power-LED. Pasażerowie cieszą się z optymalnego oświetlenia, a właściciele fi rm przewozowych głównie z żywotności eksploatacyjnej lamp, wynoszącej co najmniej godzin. Światła orientacyjne Ciemna pora roku to zawsze szczególne wyzwanie dla osób odpowiedzialnych za oświelenie pojazdów w miejskich i regionalnych zakładach komunikacyjnych. W półroczu zimowym znacznym obciążeniom poddawane jest przede wszystkim wewnętrzne i zewnętrzne oświetlenie autobusów. Przeznaczona do zabudowy lampa diodowa spełnia tego rodzaju podwyższone wymagania głównie dlatego, że posiada wodoszczelną konstrukcję i inadaje się idealnie do montażu w powierzchniach zewnętrznych na przykład jako podświetlenie stopni. Dzięki temu, że mimo wąskiej formy gwarantuje bardzo dobrą wydajność świetlną, można ją też przez cały rok stosować jako oświetlenie wyjść ewakuacyjnych i oświetlenie nocne. 5

6 Punktowe lampy diodowe do montażu lub płaskiej zabudowy Technologia LED Wariant do zabudowy o głębokości tylko 14 mm Wariant do montażu o wysokości konstrukcyjnej tylko 22 mm Z pierścieniem CELIS jako oświetleniem otoczenia Warianty High Power o podwójnej mocy oświetleniowej Power-LED Optymalna wydajność światła dzięki kombinacji technologii Power LED i precyzyjnego odbłyśnika. Żywotność eksploatacyjna ok godzin. Precyzyjny odbłyśnik Światło diod Power LED zapewnia wyjątkowo skuteczne oświetlenie przy niewielkiej wysokości konstrukcyjnej. Przezroczysta szyba rozpraszająca Wymaga dokładnej obróbki wnętrza refl ektora, ponieważ widoczny jest odbłyśnik, dioda i opcjonalny pierścień świetlny CELIS. Pierścień świetlny CELIS (dostępny jako opcja) Ta stosowana wyłącznie przez fi rmę Hella technologia odznacza się specjalną optyką zapewniającą pośrednie oświetlenie otoczenia. Tworzy to w pojeździe pełną relaksu atmosferę. Pierścień oświetleniowy CELIS jest dostępny w kolorach białym, niebieskim, czerwonym i pomarańczowym. Rama Niezwykła odporność na pęknięcia i uderzenia (tworzywo: ABS). Dostępna w następujących kolorach: biały, czarny, srebrny, chrom i złoty. Dodatkowo dostępne są ramy metalowe do specjalnych zastosowań w wersji nierdzewnej satynowanej i polerowanej. Rama montażowa W opakowaniu każdej lampy znajduje się pasująca rama montażowa. Sterownik centralny Do przyłączenia lamp punktowych wewnętrznych potrzebny jest specjalnie skonstruowany sterownik, który znajduje się już w opakowaniu każdego kompletu. Dostępne są dwie, przystososwane do różnych zastosowań wersje. 6

7 Liczba diod LED 1 (+1 opcjonalna dla pierścienia oświeleniowego CELIS ) Kąt oświetlenia 35 Orientacja źródła światła stała białe diody standardowe lub High Power LED + opcjonalna dioda LED jako oświetlenia otoczenia przezroczysta Zabudowa lub montaż zewnętrzny (w ramie montażowej), mocowanie śrubami 5 VDC (przyłączenie możliwe tylko przy użyciu sterownika) Klasa odporności IP 20 przewody (2 lub 3 x 0,75 mm²; długość 500 mm) Pobór mocy standard: 1,5 W (0,12 A przy 12 V) / High Power: 2,6 W (0,21 A przy 12 V) Natężenie światła w odległości 1 m 45 lx (standard), 105 lx (High Power) Punktowa lampa diodowa - opakowanie jednostkowe złożone z 1 lampy, 1 kolorowej ramy lampy, 1 kolorowej ramy montażowej, 1 uszczelki pierścieniowej do zabudowy, 1,5 W Kolor ramy stały, bez CELIS CELIS biały CELIS niebieski CELIS czerwony CELIS pomarańcz biały 2JA JA JA JA JA czarny 2JA JA JA JA JA srebrny 2JA JA JA JA JA Lampa punktowa diodowa High Power - opakowanie jednostkowe złożone z 1 lampy, 1 kolorowej ramy lampy, 1 kolorowej ramy montażowej, 1 uszczelki pierścieniowej do zabudowy, 2,6 W (podwójna moc świetlna z elementem chłodzącym) Kolor ramy stały, bez CELIS CELIS biały CELIS niebieski CELIS czerwony CELIS pomarańcz biały 2JA JA JA JA JA czarny 2JA JA JA JA JA srebrny 2JA JA JA JA JA

8 Punktowe lampy diodowe do montażu lub płaskiej zabudowy Lampa punktowa diodowa - opakowanie kompletu złożone z 4 lamp, 4 kolorowych ramek lamp, 4 kolorowych ramek montażowych, 4 uszczelek pierścieniowych do zabudowy, 1 sterownika centralnego (5 XA ) CELIS niebieski CELIS czerwony CELIS pomarańcz Kolor ramy stały, bez CELIS CELIS biały biały 2JA JA JA JA JA czarny 2JA JA JA JA JA srebrny 2JA JA JA JA JA Lampa punktowa diodowa High Power - opakowanie kompletu złożone z 4 lamp, 4 kolorowych ramek lamp, 4 kolorowych ramek montażowych, 4 uszczelek, 1 sterownika (5 XA ) Kolor ramy stały, bez pierścienia CELIS CELIS biały biały 2JA JA czarny 2JA JA srebrny 2JA JA Akcesoria Rama montażowa, chromowana 9AB Rama montażowa, złota 9AB Zaślepka z ostrymi krawędziami Sterownik centralny Jeżeli system obejmuje więcej niż jedeną lampę, konieczny jest sterownik Liczba obwodów Pobór mocy Wielonapięciowe (9-32 VDC) maks. 8 diod SpotLED w 1 lub 2 obwodach ściemniaczy 1 16 W Klasa odporności IP 30 Mocowanie Złącza śrubowe Wymiary 97 x 97 x 21 mm Sterownik dla 4 lamp 5XA standardowych lub diod High-Power Sterownik dla 8 lamp standardowych lub 5 diod High-Power 5XA Kolor kwadratowa okrągła czarny 9AB AB biały 9AB AB srebrny 9AB AB chrom 9AB AB złoty 9AB AB Zaślepka Kolor z zaokrąglonymi krawędziami chrom 9AB złoty 9AB Rama 9AB polerowana Rama satynowana 9AB Inne kolory zaślepek (np. optyka naturalnego drewna) na zapytanie. 8

9 Lampy punktowe LED standard, regulowane Technologia diodowa i żarówkowa Stałe i regulowane Z pierścieniem CELIS jako oświetleniem otoczenia Power LED z funkcją ściemniania Optymalne oświetlenie dzięki kombinacji technologii Power LED i precyzyjnego odbłyśnika. Żywotność eksploatacyjna min godzin. Steroane z funkcją przyciemniania. Precyzyjny odbłyśnik Światło diod Power LED zapewnia wyjątkowo skuteczne oświetlenie. Przezroczysta szyba rozpraszająca Wymaga dokładnej obróbki wnętrza lampy, ponieważ widoczny jest odbłyśnik, dioda i opcjonalny pierścień świetlny CELIS. Pierścień świetlny CELIS Ta stosowana wyłącznie przez fi rmę Hella technologia odznacza się specjalną optyką zapewniającą pośrednie oświetlenie otoczenia. Tworzy to w pojeździe pełną relaksu atmosferę. Rama Niezwykła odporność na pęknięcia i uderzenia (tworzywo: ABS). Dostępna w następujących kolorach: biały, czarny, srebrny, chrom i złoty. Liczba diod LED Kąt oświetlenia 40 lub 20 Orientacja źródła światła 1 (+1 opcjonalna dla pierścienia oświeleniowego CELIS ) regulowana Kąt oświetlenia Kolor ramy biały 2JA JA czarny 2JA JA srebrny 2JA JA Klasa odporności IP Złącze elektryczne Power LED, opcja dioda LED jako oświetlenia otoczenia przezroczysta zabudowa, do wyboru na śruby lub zacisk sprężynowy Wielonapięciowe (10-31 VDC) 3X 4-stykowa wtyczka AMP wł. ze stykami (w zakresie dostawy) Pobór mocy 2 W (0,16 A przy 12 V) Natężenie światła w odległości 1 m 156 lx (20 ), 65 lx (40 ) z białym pierścieniem CELIS jako oświetleniem otoczenia Kolor ramy biały 2JA JA czarny 2JA JA srebrny 2JA JA Pierścień świetlny CELIS jako oświetlenie otoczenia (np. niebieski, czerwony) na zapytanie. Akcesoria Nr art. Rama, chromowana 9AB Rama, złota 9AB

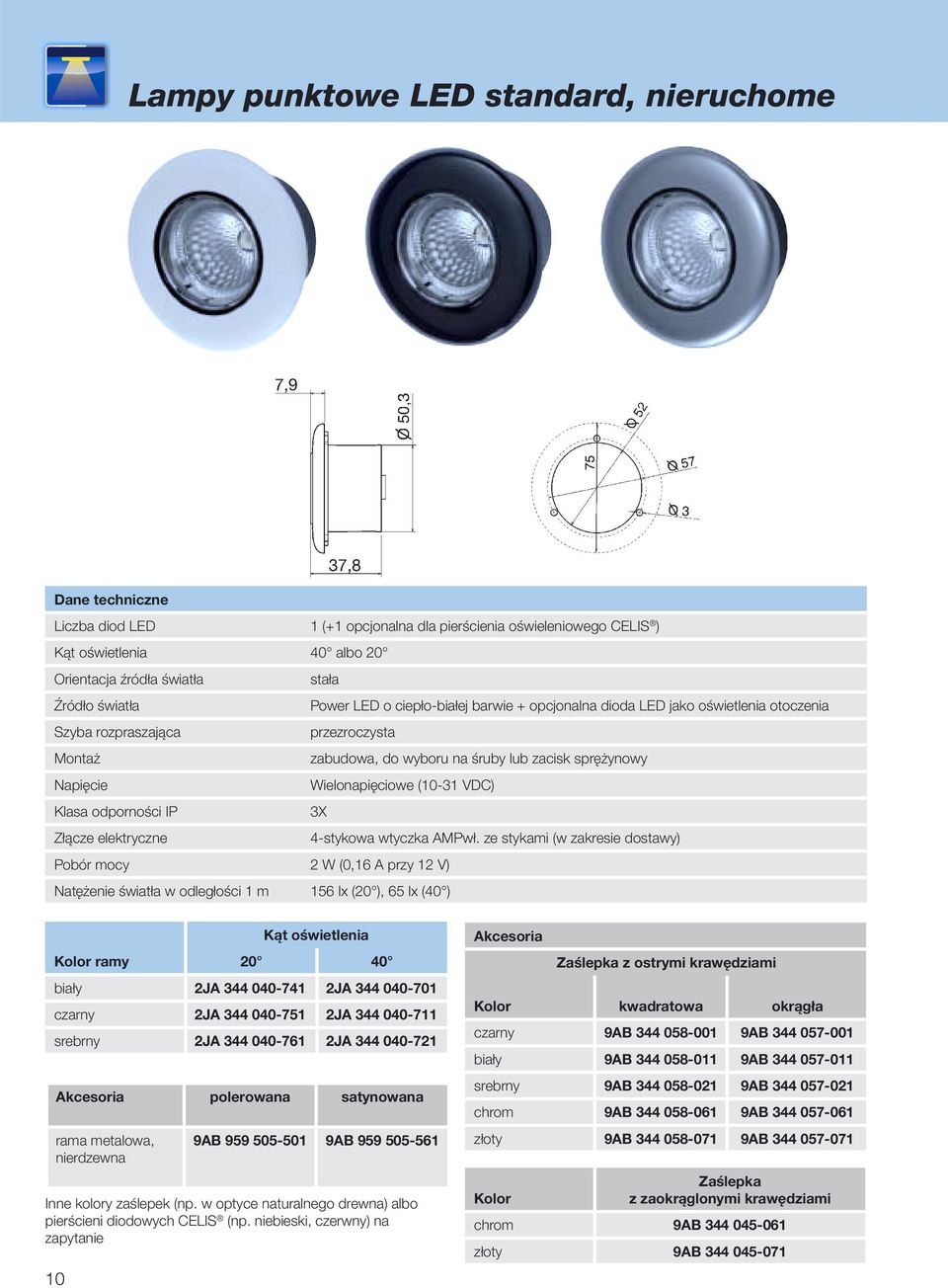

10 Lampy punktowe LED standard, nieruchome Liczba diod LED 1 (+1 opcjonalna dla pierścienia oświeleniowego CELIS ) Kąt oświetlenia 40 albo 20 Orientacja źródła światła stała Power LED o ciepło-białej barwie + opcjonalna dioda LED jako oświetlenia otoczenia przezroczysta zabudowa, do wyboru na śruby lub zacisk sprężynowy Wielonapięciowe (10-31 VDC) Klasa odporności IP 3X 4-stykowa wtyczka AMPwł. ze stykami (w zakresie dostawy) Pobór mocy 2 W (0,16 A przy 12 V) Natężenie światła w odległości 1 m 156 lx (20 ), 65 lx (40 ) Kąt oświetlenia Kolor ramy biały 2JA JA czarny 2JA JA srebrny 2JA JA Akcesoria polerowana satynowana rama metalowa, nierdzewna 9AB AB Inne kolory zaślepek (np. w optyce naturalnego drewna) albo pierścieni diodowych CELIS (np. niebieski, czerwny) na zapytanie Akcesoria Zaślepka z ostrymi krawędziami Kolor kwadratowa okrągła czarny 9AB AB biały 9AB AB srebrny 9AB AB chrom 9AB AB złoty 9AB AB Zaślepka Kolor z zaokrąglonymi krawędziami chrom 9AB złoty 9AB

11 Lampy punktowe żarówkowe, nieruchome i regulowane montaż, na stałe montaż, regulowany Kąt oświetlenia 35 Orientacja źródła światła nieruchome lub regulowane żarówka W5W 12V przezroczysta zabudowa, do wyboru na śruby lub zacisk sprężynowy 12V albo 24V (zależnie od użytej żarówki) Klasa odporności IP 3X wtyczka płaska 6,3 mm Pobór mocy 5 W (0,41 A przy 12 V) Natężenie światła w odległości 1 m 145 lx Kolor ramy stała regulowana biały 2JA JA czarny 2JA JA srebrny 2JA JA Części zamienne Żarówka W12W 5V 8GP Akcesoria Żarówka W24W 3V 8GP Żarówka W24W 5V 8GP Akcesoria Kolor zaślepki stała regulowana chrom 9AB AB złoty 9AB AB nierdzewna 9AB polerowana nierdzewna satynowana 9AB

12 Lampy punktowe diodowe owalne Technologia LED Stałe i regulowane Z opcjonalnym pierścieniem CELIS jako oświetleniem otoczenia Liczba diod LED 1 (+1 opcjonalna dla pierścienia oświeleniowego CELIS ) Kąt oświetlenia 11 Orientacja źródła światła nieruchome lub regulowane dioda Power LED o zimno-białym świetle przezroczysta Obudowa czarny Kolory nasadek biały, czarny lub szary zabudowa, na śruby lub zacisk sprężynowy Wielonapięciowe (10-31 VDC) Klasa odporności IP 3X przewody (2 albo 3 x 0,75 mm²; długość 200 mm) Pobór mocy 2,5 W (0,21 A przy 12 V) Natężenie światła w odległości 1 m 435 lx Lampa punktowa LED, regulowana Lampa punktowa LED, nieruchoma Kolor nasadki CELIS WCR* Nr art. biały - 1 2JA biały niebieski 1 2JA czarny - 1 2JA czarny niebieski 1 2JA czarny czerwony 30 2JA Kolor nasadki CELIS WCR* Nr art. biały czerwony 30 2JA czarny niebieski 30 2JA szare niebieski 30 2JA * Jednostka opakowaniowa w sztukach 12

13 Mini OvalLED Optymalne oświetlenie dzięki zastosowaniu 5 diod Power- LED o trwałości eksploatacyjnej min godzin Oświetlenie otoczenia przez oddzielnie włączaną czerwoną (albo niebieską) diodę LED Ekstremalnie odporna na pęknięcie, na uderzenia i promieniowanie ultrafioletowe czarna obudowa Wariant bez przełącznika i ramy jest absolutnie wodoszczelny i dzięki temu nadaje się idealnie do zastosowań w otoczeniu zimnym i wilgotnym Niewielka wysokość montażowa, montaż na śruby jako wariant do zabudowy Technologia LED, czerwone lub niebieskie oświetlenie otoczenia Liczba diod LED 4 białe diody i jedna dioda jako oświetlenie otoczenia Orientacja źródła światła stała Diody standardowe albo diody Power LED przezroczysta Zabudowa, z ramą i przełącznikiem lub bez ramy i przełącznika, mocowanie na śruby 12 V lub 24 V Klasa odporności IP 6K9K (bez ramy/przełącznika), 40 (z ramą/przełącznikiem) przewody (4 x 0,75 mm²; długość 125 mm) Pobór mocy standard: 1,7 W (0,14 A przy 12 V) Power: 3,6 W (0,30 A przy 12 V) Natężenie światła w odległości 1 m 14,5 lx (standard), 54 lx (Power) Wyposażenie w diody znamionowe oświelenie otoczenia bez ramy i przełącznika z ramą i przełącznikiem 4 białe diody Power LED 12 V czerwony 2JA JA białe diody Power LED 24 V czerwony 2JA JA białe diody Power LED 12 V niebieski 2JA JA białe diody Power LED 24 V niebieski 2JA białe diody standardowe 12 V czerwony 2JA JA białe diody standardowe 24 V czerwony 2JA JA Na życzenie dostępne są inne warianty. 13

14 Lampy LED Technologia LED Klasa odporności IP 6K9K Kąt emisji światła 40 Wysoka wydajność energetyczna Idealne do stosowania jako lampy sufitowe w samochodachchłodniach, w bagażnikach i schowkach na bagaże Liczba diod LED 4 Kąt emisji światła 40 Orientacja źródła światła stała diody Power LED o zimno-białym świetle przezroczysta Obudowa czarny na śruby 24 V Klasa odporności IP 6K9K przewody (2 x 0,75 mm²; długość 1300 mm) Pobór mocy 1,5 Watt (0,06 A bei 24 V) Natężenie światła w odległości 2,5 m 8 lx (wartość średnia / punkty pomiaru: podłoga) 2JA *Wersja z dłuższymi przewodami na zapytanie 14

15 CargoLED Technologia LED Klasa odporności IP 6K9K, atest ADR/GGVS Idealne do stosowania jako światła sufitowe w transporterachchłodniach, w karetkach pogotowia, kabinie kierowcy i schowkach 4 diody Power-LED Optymalne oświetlenie dzięki zastosowaniu 4 diod Power-LED o trwałości eksploatacyjnej min godzin. Przezroczysta szybka lampy wykonana z pleksiglasu (PMMA) Obudowa Niezwykle odporne na złamanie i uderzania (tworzywo: ABS) oraz odporność na promieniowanie UV. Kolor: szary przykręcany jako wariant zabudowy. Rama instalacyjna umożliwia zastosowanie montażu zewnętrznego. Klasa zabezpieczenia IP 6K9K Absolutnie wodoszczelna i dzięki temu idealnie nadaje się do zastosowań w środowiskach zimnych i wilgotnych. Ekstremalnie mała grubość lampy Szczególnie przystosowana do płaskich miejsc zabudowy (16 mm), ponieważ ciepło diod LED promieniuje do wnętrza pojazdu. Wielonapięciowe Obwody wielonapięciowe utrzymują na stałym poziomie moc świetlną w zakresie napięcia od 9 do 31 V. Możliwe jest dzięki temu stosowanie tych samych lampek diodowych Hella do czytania zarówno w instalacjach 12 V, jak i na 24 V. System wielonapięciowy kompensuje również wahania napięcia, które powstają przy zastosowaniu dłuższych przewodów, złączy wtykowych oraz w obrębie instalacji elektrycznej pojazdu. Ponadto obwody wielonapięciowe Hella zabezpieczone są przed zamianą biegunów i skokami napięcia, zapewniają więc niezawodne bezpieczeństwo nawet przy niskim napięciu akumulatora. Liczba diod LED 4 Kąt oświetlenia 44 Orientacja stała źródła światła Klasa odporności IP Złącze elektryczne diody Power LED o białym świetle przezroczysta Zabudowa lub montaż zewnętrzny (w ramie montażowej), mocowanie śrubami Wielonapięciowe (9-31 VDC) 6K9K przewody (2 x 0,75 mm²; długość 310 mm) Pobór mocy 6 W (0,5 A przy 12 V) Natężenie światła 180 lux w odległości 1 m Kolor LED zimno-biały 2JB ciepło-biały 2JB Akcesoria Rama montażowa, szara 9XD

16 Sufitowe lampy diodowe Technologia LED Z 12 lub 24 diodami i przełącznikiem Wariant do montażu o wysokości konstrukcyjnej 35 mm Zintegrowany włącznik-wyłącznik i rama z tworzywa odpornego na uderzenia i wstrząsy Optymalny system termiczny dzięki integracji płytki elektronicznej z modułem diodowym Innowacyjna technika oświetleniowa z wysokowydajnymi diodami LED Liczba diod LED Moc nominalna 3,5 W 7 W Prąd zasilania diod ok. 0,30 A przy 12 V ok. 0,15 A przy 24 V ok. 0,58 A przy 12 V ok. 0,29 A przy 24 V Jasność światła ok. 100 lux w odległości 1 m ok. 200 lux w odległości 1 m zasilania System wielonapięciowy 10 do 30 V Barwa światła 4000 K (neutralna biała) Zakres temperatur -40 C do + 60 C 2JA JA Wskazówka: Odległość otworów pod lampy diodowe jest identyczny jak w przypadku tranzystorowych lamp sufi towych 2JA (12 V) i -071 (24 V). Możliwa jest dzięki temu wymiana lamp na zasadzie 1:1. Wymiana kompaktowych świetlówek na moduły diodowe jest niemożliwa ze względu na zintegrowany wielonapięciowy układ sterowania lamp. 16

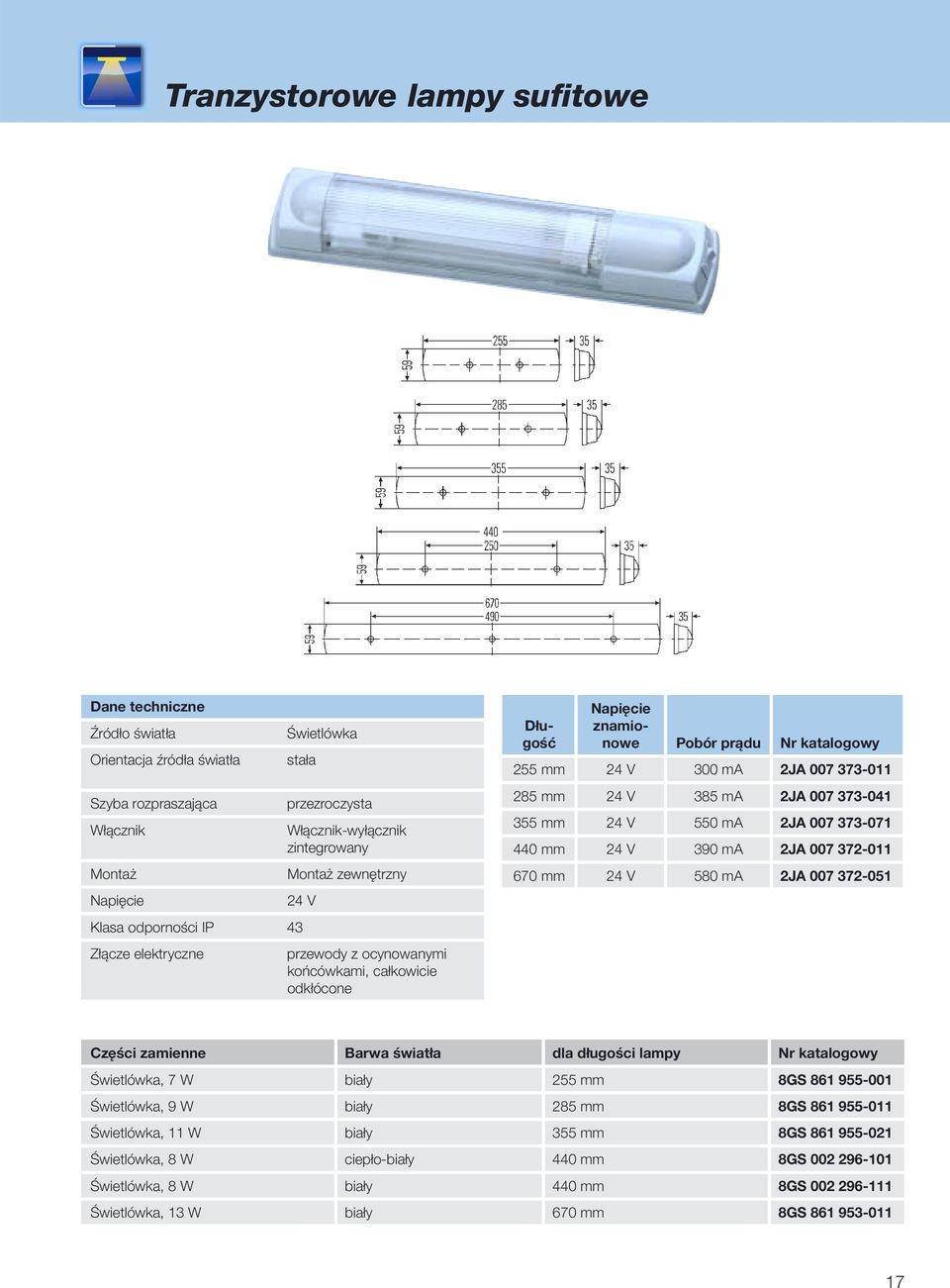

17 Tranzystorowe lampy sufitowe Orientacja źródła światła Świetlówka stała przezroczysta Włącznik Włącznik-wyłącznik zintegrowany zewnętrzny 24 V Klasa odporności IP 43 przewody z ocynowanymi końcówkami, całkowicie odkłócone Długość znamionowe Pobór prądu 255 mm 24 V 300 ma 2JA mm 24 V 385 ma 2JA mm 24 V 550 ma 2JA mm 24 V 390 ma 2JA mm 24 V 580 ma 2JA Części zamienne Barwa światła dla długości lampy Świetlówka, 7 W biały 255 mm 8GS Świetlówka, 9 W biały 285 mm 8GS Świetlówka, 11 W biały 355 mm 8GS Świetlówka, 8 W ciepło-biały 440 mm 8GS Świetlówka, 8 W biały 440 mm 8GS Świetlówka, 13 W biały 670 mm 8GS

18 Diodowa lampa sufitowa EuroLED EuroLED Touch Wodoszczelna i odporna na wstrząsy Niskie zużycie energii Wysoka trwałość Opis materiału Tworzywo sztuczne EuroLED bez przełącznika dotykowego Obudowa czarna 2JA Orientacja źródła światła Klasa odporności IP Pobór mocy Wysokowydajne diody LED stała biała Konstrukcja przewód przyłączeniowy o długości 2,5 m Wielonapięciowe 9-33 VDC 6K6 6K7 Element biały: 4 W (0,33 A przy 12 V) Element czerwony: < 2,5 W (0,20 A przy 12 V) EuroLED Touch z włącznikiem i dotykowym ściemniaczem Możliwość przełączania światła z białego na czerwone Obudowa czarna 2JA Obudowa biała 2JA

19 Diodowa lampa sufitowa DuraLED DuraLED oval Wodoszczelna i odporna na wstrząsy Niskie zużycie energii Wysoka trwałość Wodoszczelna i odporna na wstrząsy Wysoka wydajność energetyczna Wysoka trwałość Opis materiału Orientacja źródła światła Tworzywo sztuczne 36 diody LED stała przezroczysta Obudowa biała Konstrukcja przewód przyłączeniowy o długości 2,5 m Wielonapięciowe 9-33 VDC Klasa odporności IP 6K6 6K7 Pobór mocy 9 W (0,75 A przy 12 V) 2JA Liczba diod LED 12 Kąt padania światła diody 120 Orientacja źródła światła Obudowa Klasa odporności IP stała diody Power LED o zimnobiałym świetle biała biała na śruby Dwunapięciowe 12 i 24 V 6K6 6K7 przewody (2 x 0,75 mm²; długość 180 mm) Pobór mocy 3 W (0,25 A przy 12 V) Natężenie światła w odległości 1 m 60 lx 2JA

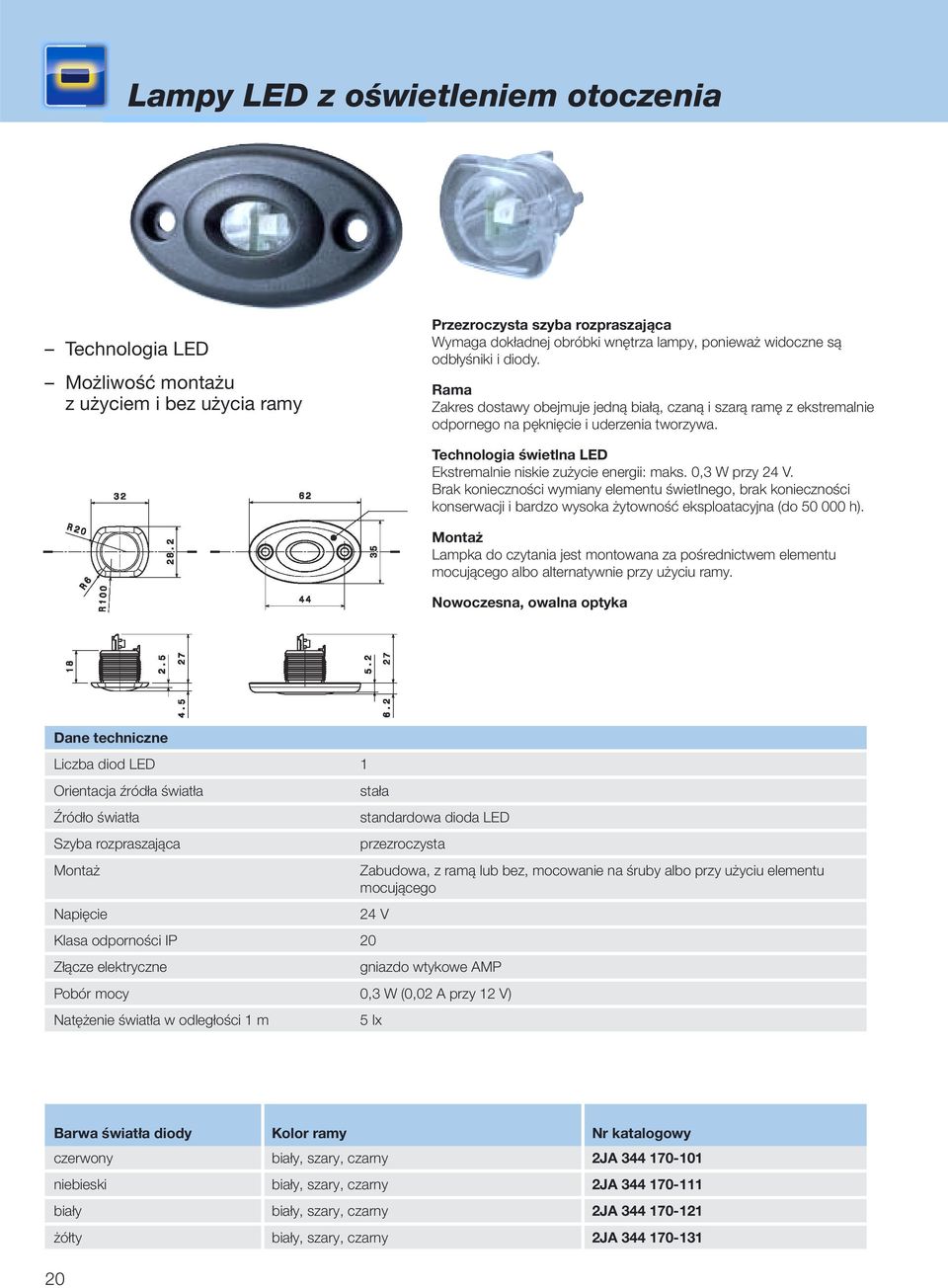

20 Lampy LED z oświetleniem otoczenia Technologia LED Możliwość montażu z użyciem i bez użycia ramy Przezroczysta szyba rozpraszająca Wymaga dokładnej obróbki wnętrza lampy, ponieważ widoczne są odbłyśniki i diody. Rama Zakres dostawy obejmuje jedną białą, czaną i szarą ramę z ekstremalnie odpornego na pęknięcie i uderzenia tworzywa. Technologia świetlna LED Ekstremalnie niskie zużycie energii: maks. 0,3 W przy 24 V. Brak konieczności wymiany elementu świetlnego, brak konieczności konserwacji i bardzo wysoka żytowność eksploatacyjna (do h). Lampka do czytania jest montowana za pośrednictwem elementu mocującego albo alternatywnie przy użyciu ramy. Nowoczesna, owalna optyka Liczba diod LED 1 Orientacja źródła światła stała standardowa dioda LED przezroczysta Zabudowa, z ramą lub bez, mocowanie na śruby albo przy użyciu elementu mocującego 24 V Klasa odporności IP 20 gniazdo wtykowe AMP Pobór mocy 0,3 W (0,02 A przy 12 V) Natężenie światła w odległości 1 m 5 lx Barwa światła diody Kolor ramy czerwony biały, szary, czarny 2JA niebieski biały, szary, czarny 2JA biały biały, szary, czarny 2JA żółty biały, szary, czarny 2JA

21 Lampy LED do czytania z elastycznym zamocowaniem Technologia LED Z ramieniem długości 150 mm i 400 mm Z wtyczką i bez wtyczki do gniazda zapalniczki / gniazda zasilania Power LED: optymalne oświetlenie dzięki diodom Power-LED o żywotności eksploatacyjnej min godzin. z elementami optycznymi: skupia światło i zapewnia jednorodny rozkład światła. Oprócz tego generowane jest dzięki temu wąskie, punktowe oświetlenie, które znakomicie nadaje się do czytania map. Zaślepka: niezwykle odporna na pęknięcia, na uderzenia (tworzywo: ABS) i na promieniowanie ultrafi oletowe. Dostępne w następujących kolorach: białe, czarne i srebrne. Liczba diod LED 1 Kąt oświetlenia 38 Orientacja źródła światła elastyczność dzięki wysięgnikowi lampy LED z elementami optycznymi zewnętrzny, mocowanie na śruby albo zasilanie przez wtyczkę podłączaną do gniazda zapalniczki Wielonapięciowe (9-31 VDC) Klasa odporności IP 53 Złącze elektryczne przewody (2 x 0,75 mm²; długość 150 mm) albo gniazdo zapalniczki Przełącznik: dla zapewnienia dodatkowej wygody obsługi bezpośrednio w głowicy lampy został umieszczony włącznik uszczelniony zatyczką gumową. Wysięgnik: elastyczny i obracany, umożliwia kierowania wiązki światła w różnych kierunkach i oświetlanie różnych obszarów wnętrza pojazdu. : stacjonarny montaż na śruby jako wariant do montażu zewnętrznego lub alternatywnie z wtyczką do podłączania do gniazda zapalniczki i gniazd zasilania. System wielonapięciowy: wielonapięciowe obwody elektryczne utrzymują stałą moc świetlną w zakresie napięcia od 9 do 31 V. Dzięki temu możliwe jest stosowanie tej samej lampy Hella LED do czytania zarówno w instalacjach 12 V, jak i 24 V. System wielonapięciowy kompensuje również wahania napięcia, które powstają przy zastosowaniu dłuższymi przewodami, złączy wtykowych oraz w obrębie instalacji elektrycznej pojazdu. Ponadto obwody wielonapięciowe Hella zabezpieczone są przed zamianą biegunów i skokami napięcia, zapewniają więc niezawodne bezpieczeństwo nawet przy niskim napięciu akumulatora. Pobór mocy 2,5 W (0,20 A przy 12 V) Natężenie światła w odległości 0,7 m 110 lx Kolor nasadki Barwa światła diody Długość wysięgnika 150 mm Długość wysięgnika 150 mm z wtyczką do gniazda zapalniczki Długość wysięgnika 400 mm biały biały 2JA JA JA czarny biały 2JA JA JA srebrny biały 2JA JA JA

22 Elastyczne ksenonowe lampki do czytania Orientacja źródła światła elastyczność dzięki wysięgnikowi lampy żarówka ksenonowa przezroczysta na śruby 24 V przewody (2 x 0,75 mm²; długość 100 mm) albo wtyczka do gniazda zapalniczki Pobór mocy 6 W (0,25 A przy 24 V) Długość wysięgnika 500 mm 2AB Części zamienne Żarówka ksenonowa 24 V 8GP Uchwyt 9XB Akcesoria (czerwona) 9EL

23 Płaskie diodowe lampy do montażu Technologia LED Ekstremalnie płaska konstrukcja (maks. 11 mm) Klasa odporności IP 6K9K Idealne jako lampy do oświetlania stopni, przestrzeni na nogi czy schowka oraz do stosowania w zimnym i wilgotnym otoczeniu Liczba diod LED 5 Kąt oświetlenia 34 Orientacja stała źródła światła Klasa odporności IP LED przezroczysta zewnętrzny, na śruby 24 V 6K9K przewody (2 x 0,75 mm²; długość 170 mm) Pobór mocy 2,8 W (0,11 A przy 24 V) Liczba diod LED 10 Barwa światła diody biała lub niebieska Kąt oświetlenia 38 Orientacja stała źródła światła Klasa odporności IP LED przezroczysta zewnętrzny, na śruby 24 V 6K9K przewody (2 x 0,75 mm²; długość 1 m) Pobór mocy 1,8 W (0,07 A przy 24 V) Natężenie światła w odległości 1 m 7,2 lx 2JA Natężenie światła w odległości 1 m 32 lx Barwa światła diody WCR* biały 1 2JA biały 30 2JA niebieski 30 2JA * Jednostka opakowaniowa w sztukach 23

24 Diodowe lampki orientacyjne Kompaktowe diodowe lapki do podświetlania stopni, do zabudowy Wodoszczelne, odporne na uderzenia, trwałe i energooszczędne Liczba diod LED 2 Barwa światła diody biała lub niebieska przezroczysta Kolor obudowy czarny zabudowa, na śruby wielonapięciowe V przewód przyłączeniowy o długości 120 mm Liczba diod LED 1 Barwa światła diody biała lub niebieska przezroczysta Kolor obudowy biały i nasadki zabudowa, na śruby wielonapięciowe 8-28 V przewód przyłączeniowy o długości 100 mm Pobór mocy 0,5 W (0,04 A przy 12 V) Pobór mocy 0,5 W (0,04 A przy 12 V) Barwa światła diody biała 2XT niebieska 2XT Barwa światła diody biała 2JA niebieska 2JA Dodatkowo z polerowaną ramą stalową: Barwa światła diody biała 2XT niebieska 2XT

25 Diodowe lampki orientacyjne Diodowa lampka orientacyjna, kwadratowa Wodoszczelna, odporna na uderzenia, trwała i energooszczędna Lampka orientacyjna, okrągła Wodoszczelna, odporna na uderzenia, trwała i energooszczędna Liczba diod LED 4 Barwa światła diody biała biała Kolor obudowy biały zabudowa, na śruby Liczba diod LED 4 Barwa światła diody biała lub niebieska biała Kolor obudowy biały zabudowa, na śruby 24 V wielonapięciowe V przewód przyłączeniowy o długości 120 mm Złącze elektryczne przewód przyłączeniowy o długości 120 mm Pobór mocy 0,5 W (0,02 A przy 24 V) Pobór mocy 0,5 W (0,02 A przy 24 V) Model Standard, 24V 2XT High Power, 24 V 2JA Barwa światła diody biała 2XT niebieska 2XT Akcesoria Ramka metalowa nierdzewna polerowana Ramka metalowa nierdzewna satynowana 9AB AB

26 Diodowe lampki orientacyjne Diodowa lampka do podświetlania progów Do optymalnego podświetlania stopni i obszaru drzwi wejściowych, 4-krotne natężenie światła w porównaniu z wersją żarówkową Diodowa lampka do podświetlania stopni, zabudowa Wodoszczelne, odporne na uderzenia, trwałe i energooszczędne 3 diody High Power 10 białych diod LED przezroczysta biała zewnętrzny, na śruby wielonapięciowe 9-31 V Kolor obudowy czarny zabudowa, na śruby wtyczka płaska 6,3 mm w 2-stykowej obudowie (długość przewodu: 200 mm) 24 V przewód przyłączeniowy o długości 2,5 m Pobór mocy 4,5 W (0,18 A przy 24 V) Pobór mocy 2 W (0,08 A przy 24 V) Natężenie światła w odległości 1 m 107 lx 2JA XT

27 Rozwiązania dla indywidualnych klientów Oprócz lamp standardowych Hella oferuje jako partner projektowy również indywidualne koncepcje oświetleniowe. Są to m. in. oświelenie otoczenia w formie światłowodów i modułów diodowych ciągłe systemy i moduły oświetleniowe w systemach sufitowych komplety serwisowe (zespoły obsługowe) dla autobusów dalekobieżnych oświetlenie stopni i schodków W razie pytań prosimy zwróć się do naszego serwisu lub centrum obsługi klienta. 27

28 Hella KGaA Hueck & Co. Lippstadt 9Z XX/10.10/0.5 Printed in Germany Hella Polska Sp. z o.o. Wał Miedzeszyński Warszawa Telefon: 0-22/ Fax: 0-22/
