Opis przedmiotu zamówienia na Dostawę opraw oświetleniowych na potrzeby Miasta Nowego Sącza.

Transkrypt

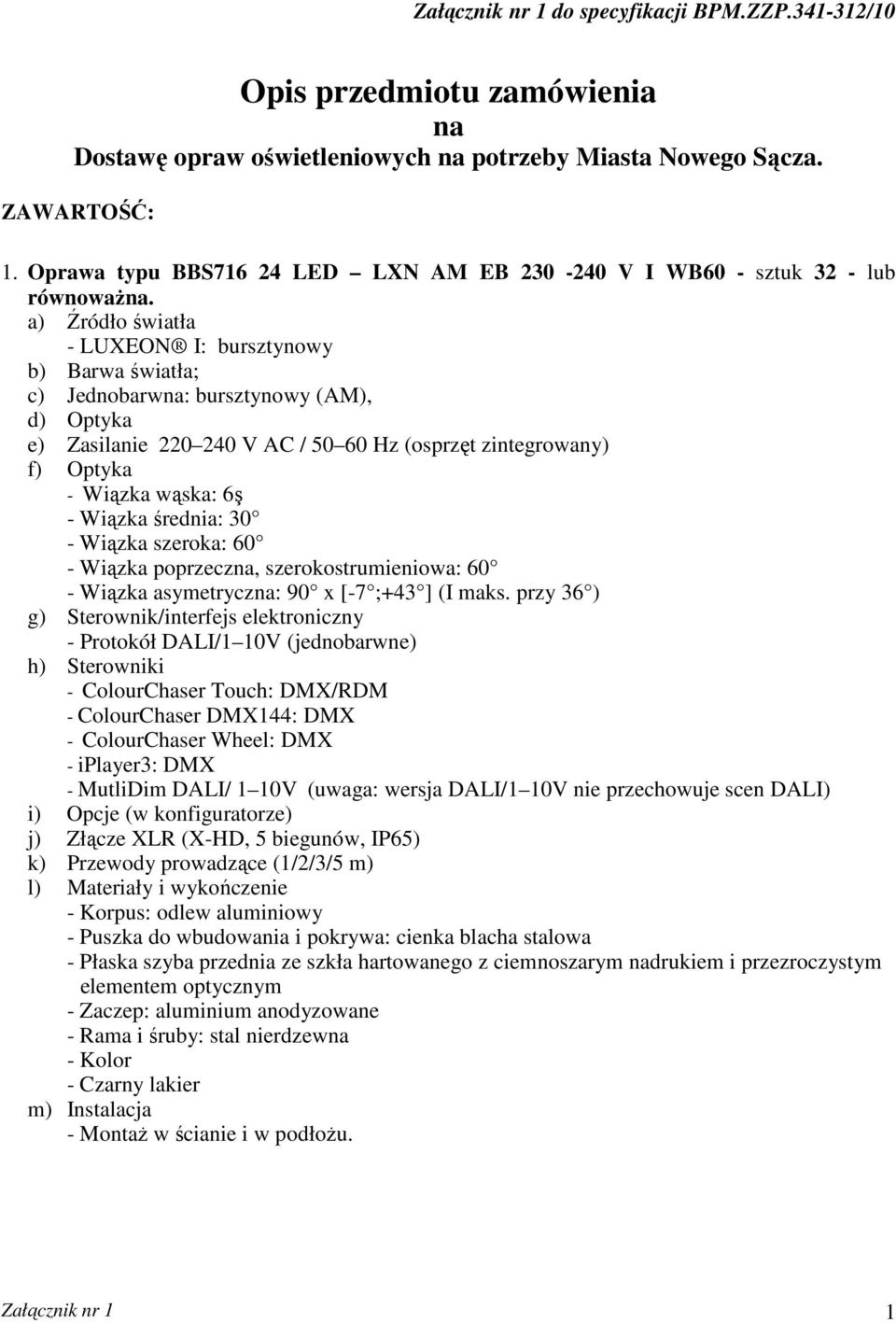

1 Załącznik nr 1 do specyfikacji BPM.ZZP /10 Opis przedmiotu zamówienia na Dostawę opraw oświetleniowych na potrzeby Miasta Nowego Sącza. ZAWARTOŚĆ: 1. Oprawa typu BBS LED LXN AM EB V I WB60 - sztuk 32 - lub - LUXEON I: bursztynowy ; c) Jednobarwna: bursztynowy (AM), e) Zasilanie V AC / Hz (osprzęt zintegrowany) f) Optyka g) Sterownik/interfejs elektroniczny h) Sterowniki - MutliDim DALI/ 1 10V (uwaga: wersja DALI/1 10V nie przechowuje scen DALI) i) Opcje (w konfiguratorze) j) Złącze XLR (X-HD, 5 biegunów, IP65) k) Przewody prowadzące (1/2/3/5 m) l) Materiały i wykończenie m) Instalacja Załącznik nr 1 1

2 2. Oprawa typu BBS LED LXN AM EB V I NB6 - sztuk 4 - lub - LUXEON I: bursztynowy ; c) Jednobarwna: bursztynowy (AM) e) Zasilanie V AC / Hz (osprzęt zintegrowany) f) Optyka g) Sterownik/interfejs elektroniczny h) Sterowniki - MutliDim DALI/ 1 10V (uwaga: wersja DALI/1 10V nie przechowuje scen DALI) i) Opcje (w konfiguratorze) j) Złącze XLR (X-HD, 5 biegunów, IP65) k) Przewody prowadzące (1/2/3/5 m) l) Materiały i wykończenie m) Instalacja 3. Oprawa typu BBS LED LXN WH EB V I WB60 - sztuk 2 - lub - LUXEON I: chłodny biały, bursztynowy, czerwony, zielony, niebieski - LUXEON K2: ciepły biały, neutralny biały; ; - Jednobarwna: niebieski (BL), bursztynowy (AM), zielony (GN), czerwony (RD), chłodny biały (CW), neutralny biały (NW), ciepły biały WW) c) Zasilanie V AC / Hz (osprzęt zintegrowany) Załącznik nr 1 2

3 e) Sterownik/interfejs elektroniczny - Protokół DMX/RDM (RGB, AWB, NW, WW) f) Sterowniki - MutliDim DALI/ 1 10V (uwaga: wersja DALI/1 10V nie przechowuje scen DALI) g) Opcje (w konfiguratorze) h) Złącze XLR (X-HD, 5 biegunów, IP65) i) Przewody prowadzące (1/2/3/5 m) j) Materiały i wykończenie k) Instalacja 4. Oprawa typu BBS LED LXN AM EB V I WB60 - sztuk 4 - lub - LUXEON I: bursztynowy - LUXEON K2: ciepły biały, neutralny biały - Jednobarwna: bursztynowy (AM) c) Zasilanie V AC / Hz (osprzęt zintegrowany) e) Sterownik/interfejs elektroniczny - Protokół DMX/RDM (RGB, AWB, NW, WW) f) Sterowniki - MutliDim DALI/ 1 10V (uwaga: wersja DALI/1 10V nie przechowuje scen DALI) g) Opcje (w konfiguratorze) h) Złącze XLR (X-HD, 5 biegunów, IP65) i) Przewody prowadzące (1/2/3/5 m) j) Materiały i wykończenie Załącznik nr 1 3

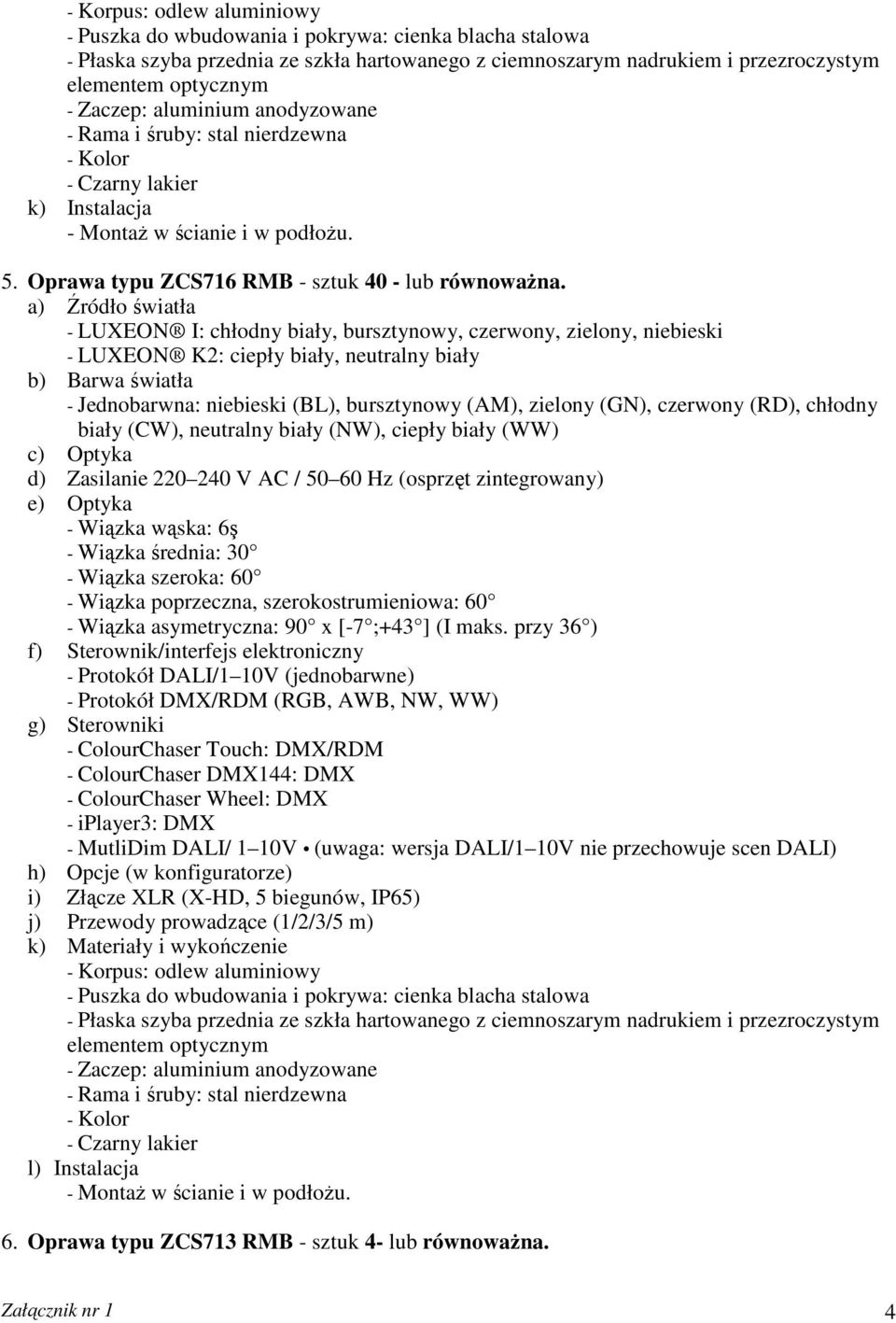

4 k) Instalacja 5. Oprawa typu ZCS716 RMB - sztuk 40 - lub - LUXEON I: chłodny biały, bursztynowy, czerwony, zielony, niebieski - LUXEON K2: ciepły biały, neutralny biały - Jednobarwna: niebieski (BL), bursztynowy (AM), zielony (GN), czerwony (RD), chłodny biały (CW), neutralny biały (NW), ciepły biały (WW) c) Optyka d) Zasilanie V AC / Hz (osprzęt zintegrowany) e) Optyka f) Sterownik/interfejs elektroniczny - Protokół DMX/RDM (RGB, AWB, NW, WW) g) Sterowniki - MutliDim DALI/ 1 10V (uwaga: wersja DALI/1 10V nie przechowuje scen DALI) h) Opcje (w konfiguratorze) i) Złącze XLR (X-HD, 5 biegunów, IP65) j) Przewody prowadzące (1/2/3/5 m) k) Materiały i wykończenie l) Instalacja 6. Oprawa typu ZCS713 RMB - sztuk 4- lub Załącznik nr 1 4

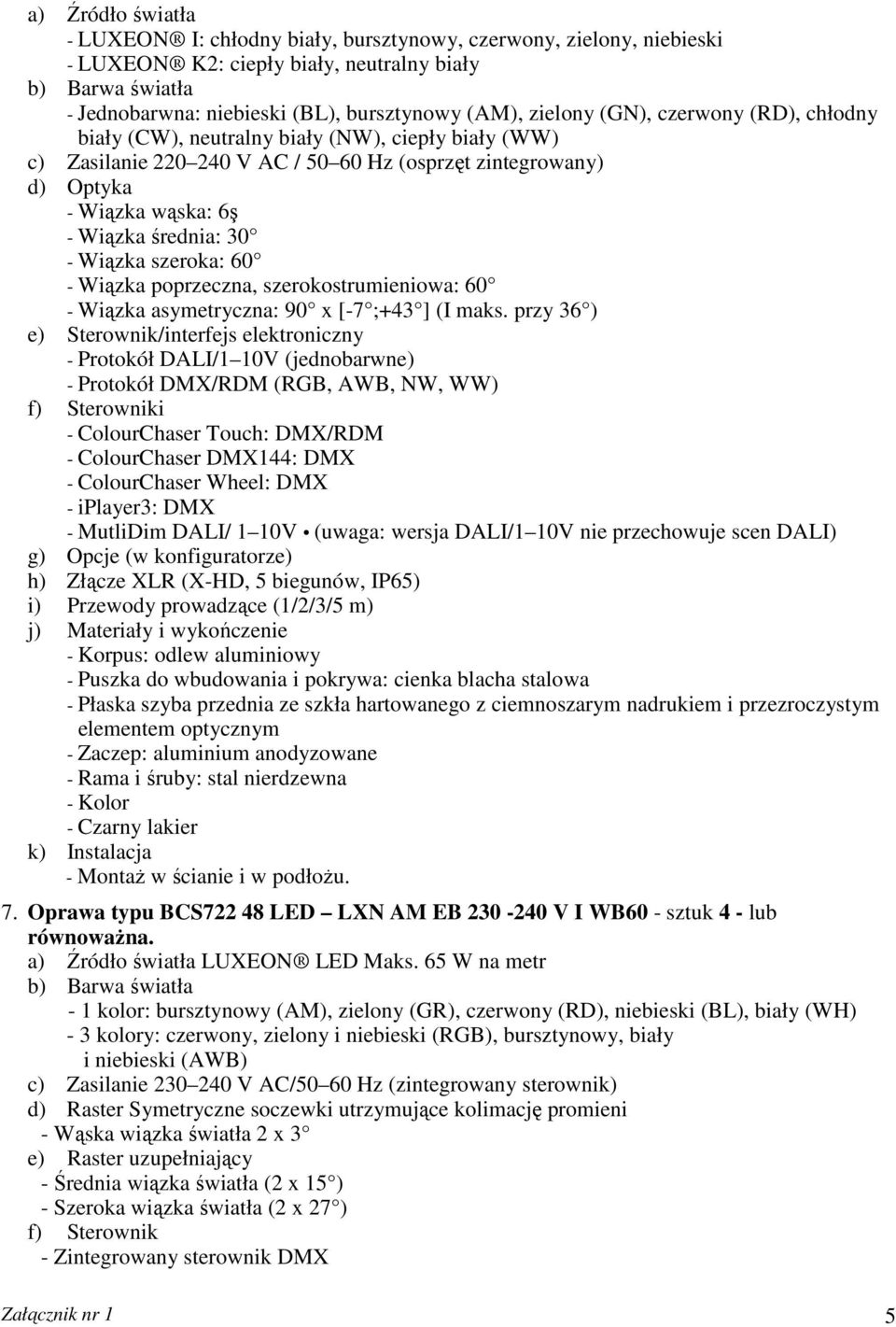

5 - LUXEON I: chłodny biały, bursztynowy, czerwony, zielony, niebieski - LUXEON K2: ciepły biały, neutralny biały - Jednobarwna: niebieski (BL), bursztynowy (AM), zielony (GN), czerwony (RD), chłodny biały (CW), neutralny biały (NW), ciepły biały (WW) c) Zasilanie V AC / Hz (osprzęt zintegrowany) e) Sterownik/interfejs elektroniczny - Protokół DMX/RDM (RGB, AWB, NW, WW) f) Sterowniki - MutliDim DALI/ 1 10V (uwaga: wersja DALI/1 10V nie przechowuje scen DALI) g) Opcje (w konfiguratorze) h) Złącze XLR (X-HD, 5 biegunów, IP65) i) Przewody prowadzące (1/2/3/5 m) j) Materiały i wykończenie k) Instalacja 7. Oprawa typu BCS LED LXN AM EB V I WB60 - sztuk 4 - lub LUXEON LED Maks. 65 W na metr - 1 kolor: bursztynowy (AM), zielony (GR), czerwony (RD), niebieski (BL), biały (WH) - 3 kolory: czerwony, zielony i niebieski (RGB), bursztynowy, biały i niebieski (AWB) c) Zasilanie V AC/50 60 Hz (zintegrowany sterownik) d) Raster Symetryczne soczewki utrzymujące kolimację promieni - Wąska wiązka światła 2 x 3 e) Raster uzupełniający - Średnia wiązka światła (2 x 15 ) - Szeroka wiązka światła (2 x 27 ) f) Sterownik - Zintegrowany sterownik DMX Załącznik nr 1 5

6 g) Elementy sterujące (opcjonalne) - ColourChaser DMX, - ColourChaser Wheel h) Klasyfikacja IP66 i) Materiały - Obudowa: aluminium anodyzowane - Elementy końcowe: poliwęglan (szary) - Osłona: PMMA - Klamra: aluminium anodyzowane j) Wymiary (WxSxD) 63 x 67 x 300 (A) mm* - 63 x 67 x 600 (A) mm* - 63 x 67 x (A) mm* * Długość zaleŝy od liczby diod i szerokości wiązki światła. Szczegółowe informacje moŝna znaleźć w naszym katalogu w wersji elektronicznej k) Uwagi - Odchylenie: montowane na ścianie Odchylenie: nasufitowe 30 - Trwałość godz., stabilność strumienia świetlnego 70%. 8. Oprawa typu BCS LED LXN AM EB V I WB60 - sztuk 6 - lub LUXEON LED Maks. 65 W na metr - 1 kolor: bursztynowy (AM), zielony (GR), czerwony (RD), niebieski (BL), biały (WH) - 3 kolory: czerwony, zielony i niebieski (RGB), bursztynowy, biały i niebieski (AWB) c) Zasilanie V AC/50 60 Hz (zintegrowany sterownik) d) Raster Symetryczne soczewki utrzymujące kolimację promieni - Wąska wiązka światła 2 x 3 e) Raster uzupełniający - Średnia wiązka światła (2 x 15 ) - Szeroka wiązka światła (2 x 27 ) f) Sterownik - Zintegrowany sterownik DMX g) Elementy sterujące (opcjonalne) - ColourChaser DMX, - ColourChaser Wheel h) Klasyfikacja IP66 i) Materiały - Obudowa: aluminium anodyzowane - Elementy końcowe: poliwęglan (szary) - Osłona: PMMA - Klamra: aluminium anodyzowane j) Wymiary (WxSxD) 63 x 67 x 300 (A) mm* - 63 x 67 x 600 (A) mm* - 63 x 67 x (A) mm* * Długość zaleŝy od liczby diod i szerokości wiązki światła. Szczegółowe informacje moŝna znaleźć w naszym katalogu w wersji elektronicznej k) Uwagi - Odchylenie: montowane na ścianie Odchylenie: nasufitowe 30 - Trwałość godz., stabilność strumienia świetlnego 70%. Załącznik nr 1 6

7 9. Oprawa typu BCS LED LXN AM EB V I WB60 - sztuk 12 - lub LUXEON LED Maks. 65 W na metr - 1 kolor: bursztynowy (AM), zielony (GR), czerwony (RD), niebieski (BL), biały (WH) - 3 kolory: czerwony, zielony i niebieski (RGB), bursztynowy, biały i niebieski (AWB) c) Zasilanie V AC/50 60 Hz (zintegrowany sterownik); d) Raster Symetryczne soczewki utrzymujące kolimację promieni - Wąska wiązka światła 2 x 3 e) Raster uzupełniający - Średnia wiązka światła (2 x 15 ) - Szeroka wiązka światła (2 x 27 ) f) Sterownik - Zintegrowany sterownik DMX g) Elementy sterujące (opcjonalne) - ColourChaser DMX, - ColourChaser Wheel h) Klasyfikacja IP66 i) Materiały - Obudowa: aluminium anodyzowane - Elementy końcowe: poliwęglan (szary) - Osłona: PMMA - Klamra: aluminium anodyzowane j) Wymiary (WxSxD) 63 x 67 x 300 (A) mm* - 63 x 67 x 600 (A) mm* - 63 x 67 x (A) mm* * Długość zaleŝy od liczby diod i szerokości wiązki światła. Szczegółowe informacje moŝna znaleźć w naszym katalogu w wersji elektronicznej k) Uwagi - Odchylenie: montowane na ścianie Odchylenie: nasufitowe 30 - Trwałość godz., stabilność strumienia świetlnego 70%. 10. Oprawa typu BCS710 6xLED LXN/ AM 6 - sztuk 8 - lub LUXEON LED Maks. 65 W na metr - 1 kolor: bursztynowy (AM), zielony (GR), czerwony (RD), niebieski (BL), biały (WH) - 3 kolory: czerwony, zielony i niebieski (RGB), bursztynowy, biały i niebieski (AWB) c) Zasilanie V AC/50 60 Hz (zintegrowany sterownik) d) Raster Symetryczne soczewki utrzymujące kolimację promieni - Wąska wiązka światła 2 x 3 e) Raster uzupełniający - Średnia wiązka światła (2 x 15 ) - Szeroka wiązka światła (2 x 27 ) f) Sterownik - Zintegrowany sterownik DMX g) Elementy sterujące (opcjonalne) - ColourChaser DMX, - ColourChaser Wheel h) Klasyfikacja IP66 i) Materiały Załącznik nr 1 7

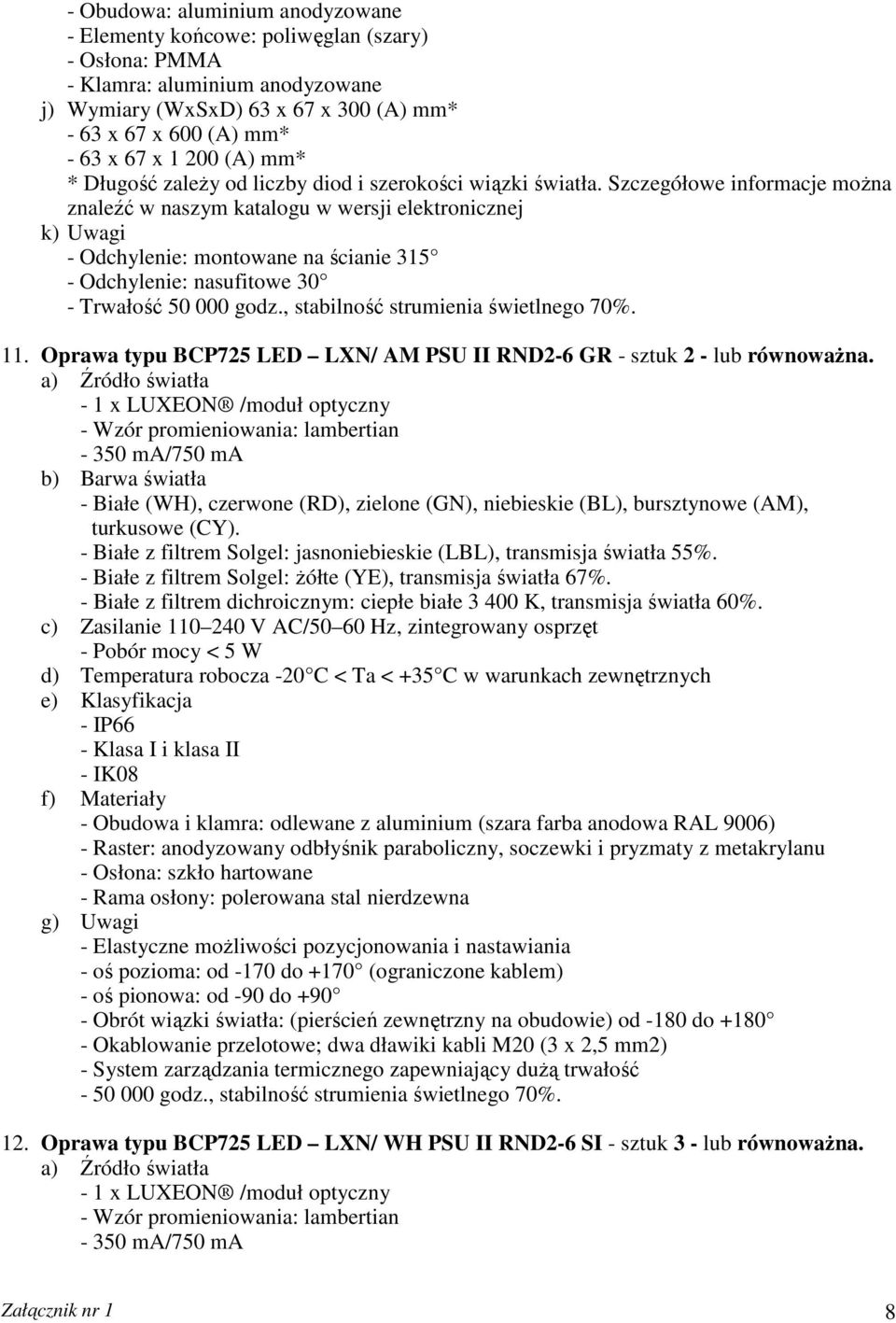

8 - Obudowa: aluminium anodyzowane - Elementy końcowe: poliwęglan (szary) - Osłona: PMMA - Klamra: aluminium anodyzowane j) Wymiary (WxSxD) 63 x 67 x 300 (A) mm* - 63 x 67 x 600 (A) mm* - 63 x 67 x (A) mm* * Długość zaleŝy od liczby diod i szerokości wiązki światła. Szczegółowe informacje moŝna znaleźć w naszym katalogu w wersji elektronicznej k) Uwagi - Odchylenie: montowane na ścianie Odchylenie: nasufitowe 30 - Trwałość godz., stabilność strumienia świetlnego 70%. 11. Oprawa typu BCP725 LED LXN/ AM PSU II RND2-6 GR - sztuk 2 - lub - 1 x LUXEON /moduł optyczny - Wzór promieniowania: lambertian ma/750 ma - Białe (WH), czerwone (RD), zielone (GN), niebieskie (BL), bursztynowe (AM), turkusowe (CY). - Białe z filtrem Solgel: jasnoniebieskie (LBL), transmisja światła 55%. - Białe z filtrem Solgel: Ŝółte (YE), transmisja światła 67%. - Białe z filtrem dichroicznym: ciepłe białe K, transmisja światła 60%. c) Zasilanie V AC/50 60 Hz, zintegrowany osprzęt - Pobór mocy < 5 W d) Temperatura robocza -20 C < Ta < +35 C w warunkach zewnętrznych e) Klasyfikacja - IP66 - Klasa I i klasa II - IK08 f) Materiały - Obudowa i klamra: odlewane z aluminium (szara farba anodowa RAL 9006) - Raster: anodyzowany odbłyśnik paraboliczny, soczewki i pryzmaty z metakrylanu - Osłona: szkło hartowane - Rama osłony: polerowana stal nierdzewna g) Uwagi - Elastyczne moŝliwości pozycjonowania i nastawiania - oś pozioma: od -170 do +170 (ograniczone kablem) - oś pionowa: od -90 do Obrót wiązki światła: (pierścień zewnętrzny na obudowie) od -180 do Okablowanie przelotowe; dwa dławiki kabli M20 (3 x 2,5 mm2) - System zarządzania termicznego zapewniający duŝą trwałość godz., stabilność strumienia świetlnego 70%. 12. Oprawa typu BCP725 LED LXN/ WH PSU II RND2-6 SI - sztuk 3 - lub - 1 x LUXEON /moduł optyczny - Wzór promieniowania: lambertian ma/750 ma Załącznik nr 1 8

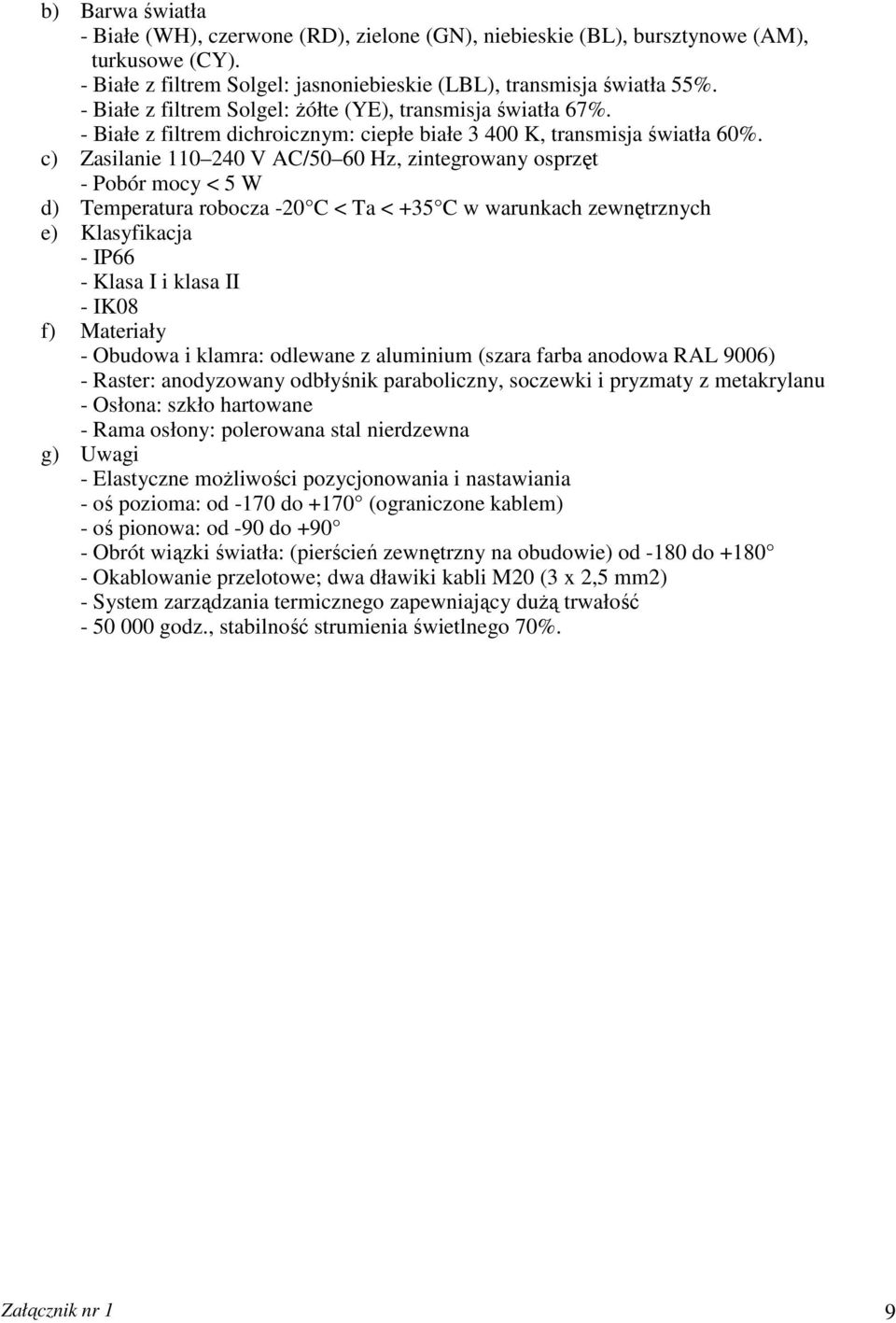

9 - Białe (WH), czerwone (RD), zielone (GN), niebieskie (BL), bursztynowe (AM), turkusowe (CY). - Białe z filtrem Solgel: jasnoniebieskie (LBL), transmisja światła 55%. - Białe z filtrem Solgel: Ŝółte (YE), transmisja światła 67%. - Białe z filtrem dichroicznym: ciepłe białe K, transmisja światła 60%. c) Zasilanie V AC/50 60 Hz, zintegrowany osprzęt - Pobór mocy < 5 W d) Temperatura robocza -20 C < Ta < +35 C w warunkach zewnętrznych e) Klasyfikacja - IP66 - Klasa I i klasa II - IK08 f) Materiały - Obudowa i klamra: odlewane z aluminium (szara farba anodowa RAL 9006) - Raster: anodyzowany odbłyśnik paraboliczny, soczewki i pryzmaty z metakrylanu - Osłona: szkło hartowane - Rama osłony: polerowana stal nierdzewna g) Uwagi - Elastyczne moŝliwości pozycjonowania i nastawiania - oś pozioma: od -170 do +170 (ograniczone kablem) - oś pionowa: od -90 do Obrót wiązki światła: (pierścień zewnętrzny na obudowie) od -180 do Okablowanie przelotowe; dwa dławiki kabli M20 (3 x 2,5 mm2) - System zarządzania termicznego zapewniający duŝą trwałość godz., stabilność strumienia świetlnego 70%. Załącznik nr 1 9
