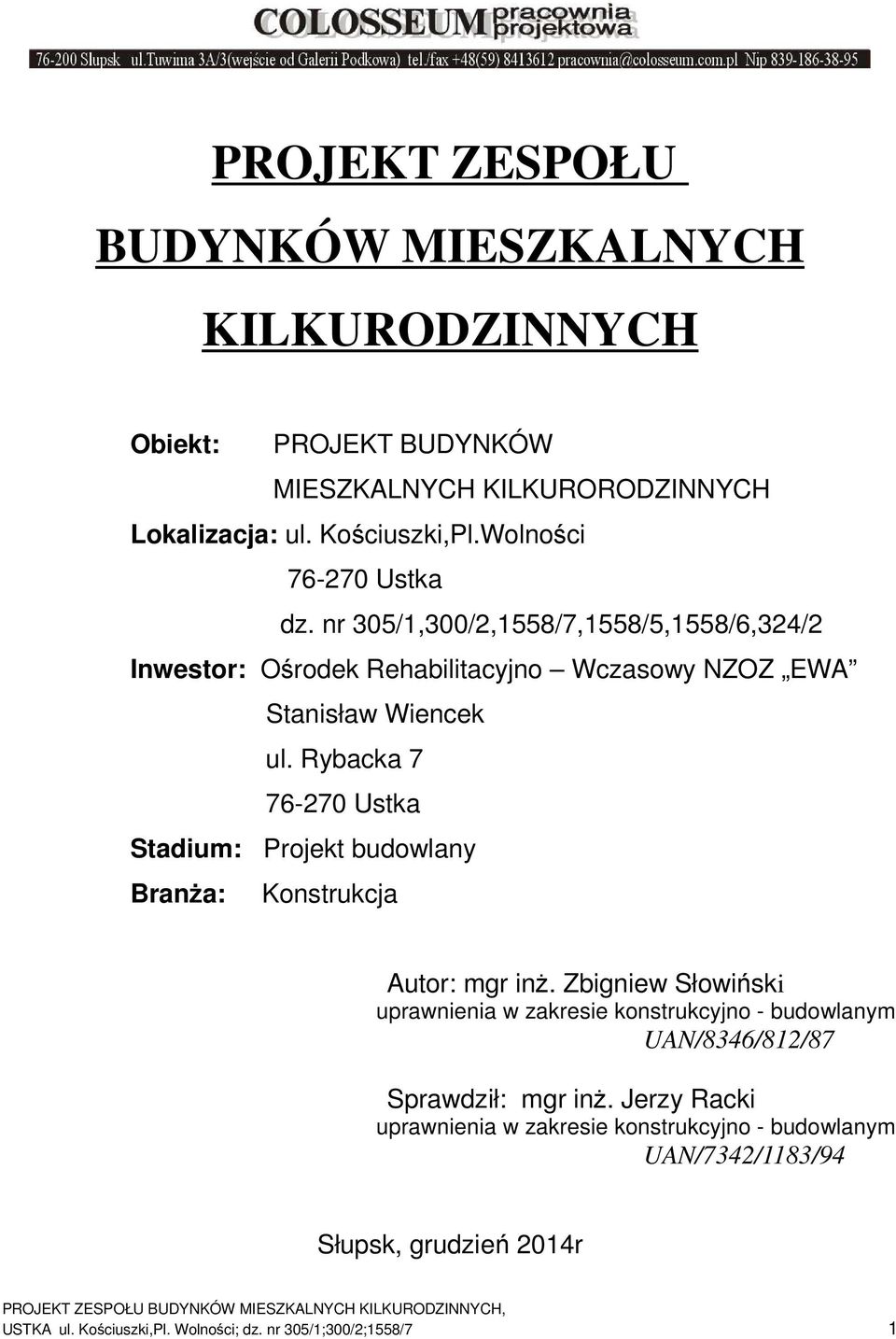

1 PROJEKT ZESPOŁU BUDYNKÓW MIESZKALNYCH KILKURODZINNYCH Obiekt: PROJEKT BUDYNKÓW MIESZKALNYCH KILKURORODZINNYCH Lokalizacja: ul. Kościuszki,Pl.Wolności Ustka dz. nr 305/1,300/2,1558/7,1558/5,1558/6,324/2 Inwestor: Ośrodek Rehabilitacyjno Wczasowy NZOZ EWA Stanisław Wiencek ul. Rybacka Ustka Stadium: Projekt budowlany Branża: Konstrukcja Autor: mgr inż. Zbigniew Słowiński uprawnienia w zakresie konstrukcyjno - budowlanym UAN/8346/812/87 Sprawdził: mgr inż. Jerzy Racki uprawnienia w zakresie konstrukcyjno - budowlanym UAN/7342/1183/94 Słupsk, grudzień 2014r USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 1

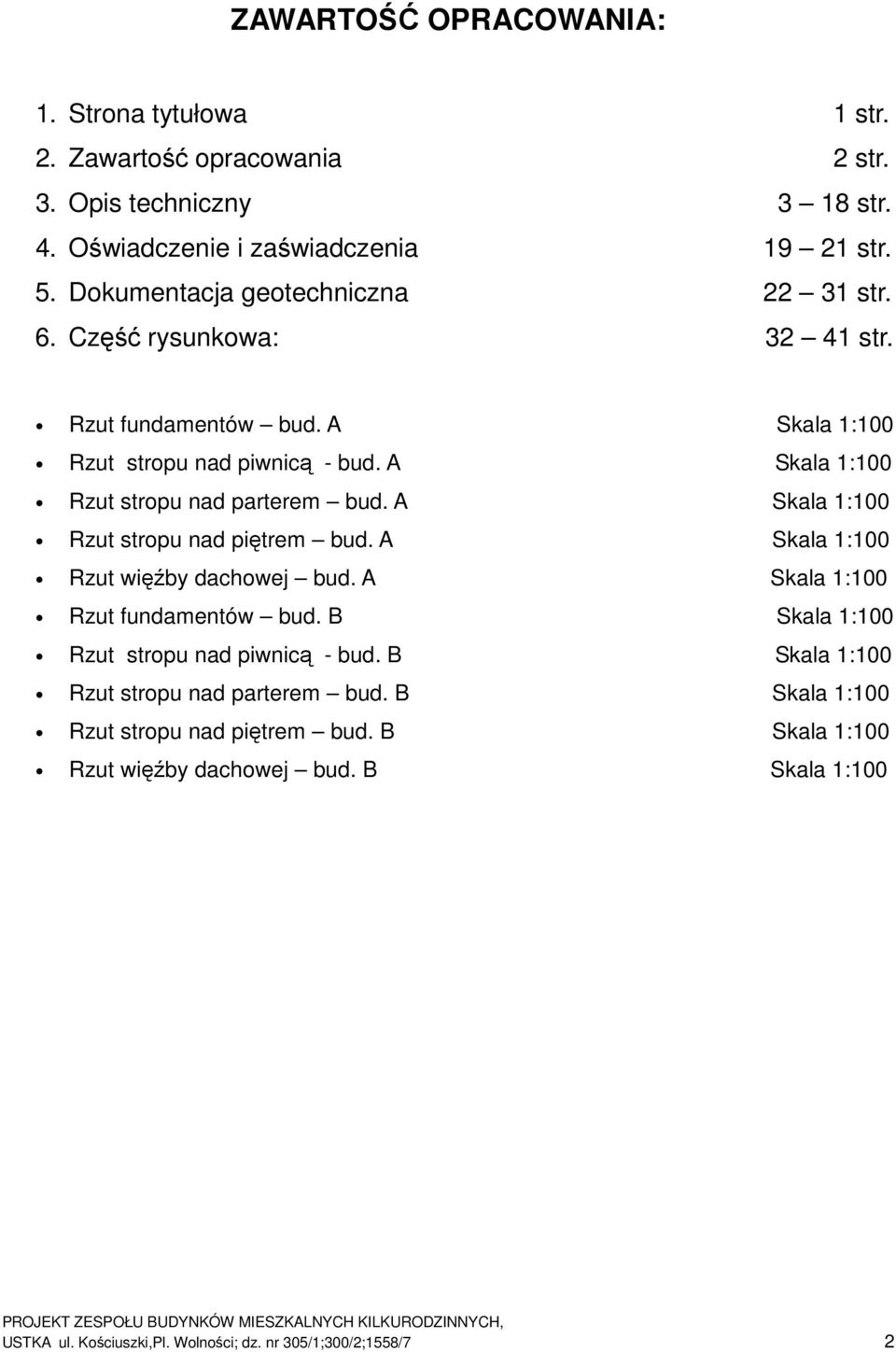

2 ZAWARTOŚĆ OPRACOWANIA: 1. Strona tytułowa 1 str. 2. Zawartość opracowania 2 str. 3. Opis techniczny 3 18 str. 4. Oświadczenie i zaświadczenia str. 5. Dokumentacja geotechniczna str. 6. Część rysunkowa: str. Rzut fundamentów bud. A Skala 1:100 Rzut stropu nad piwnicą - bud. A Skala 1:100 Rzut stropu nad parterem bud. A Skala 1:100 Rzut stropu nad piętrem bud. A Skala 1:100 Rzut więźby dachowej bud. A Skala 1:100 Rzut fundamentów bud. B Skala 1:100 Rzut stropu nad piwnicą - bud. B Skala 1:100 Rzut stropu nad parterem bud. B Skala 1:100 Rzut stropu nad piętrem bud. B Skala 1:100 Rzut więźby dachowej bud. B Skala 1:100 USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 2

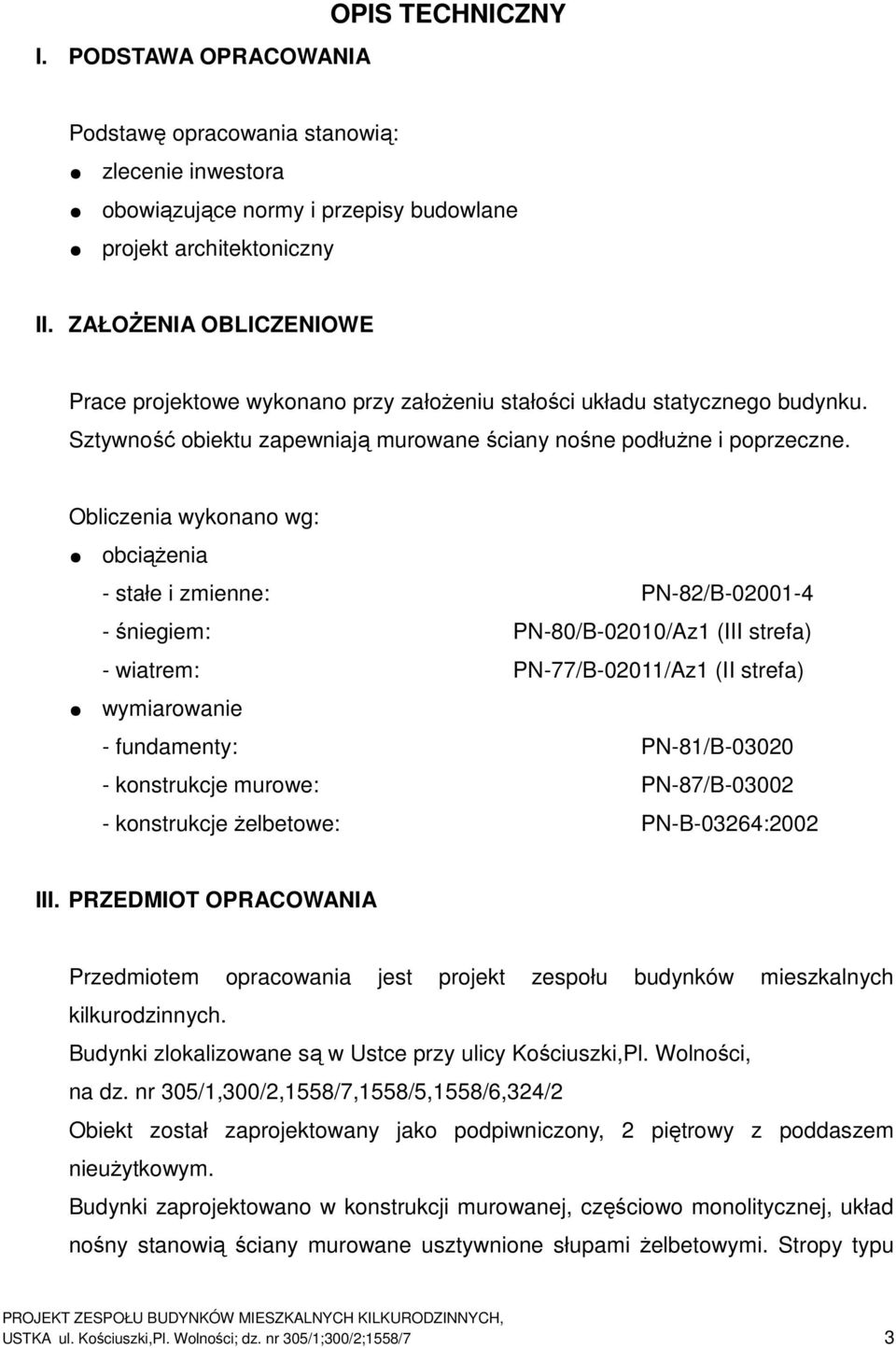

3 I. PODSTAWA OPRACOWANIA OPIS TECHNICZNY Podstawę opracowania stanowią: zlecenie inwestora obowiązujące normy i przepisy budowlane projekt architektoniczny II. ZAŁOŻENIA OBLICZENIOWE Prace projektowe wykonano przy założeniu stałości układu statycznego budynku. Sztywność obiektu zapewniają murowane ściany nośne podłużne i poprzeczne. Obliczenia wykonano wg: obciążenia - stałe i zmienne: PN-82/B śniegiem: PN-80/B-02010/Az1 (III strefa) - wiatrem: PN-77/B-02011/Az1 (II strefa) wymiarowanie - fundamenty: PN-81/B konstrukcje murowe: PN-87/B konstrukcje żelbetowe: PN-B-03264:2002 III. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt zespołu budynków mieszkalnych kilkurodzinnych. Budynki zlokalizowane są w Ustce przy ulicy Kościuszki,Pl. Wolności, na dz. nr 305/1,300/2,1558/7,1558/5,1558/6,324/2 Obiekt został zaprojektowany jako podpiwniczony, 2 piętrowy z poddaszem nieużytkowym. Budynki zaprojektowano w konstrukcji murowanej, częściowo monolitycznej, układ nośny stanowią ściany murowane usztywnione słupami żelbetowymi. Stropy typu USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 3

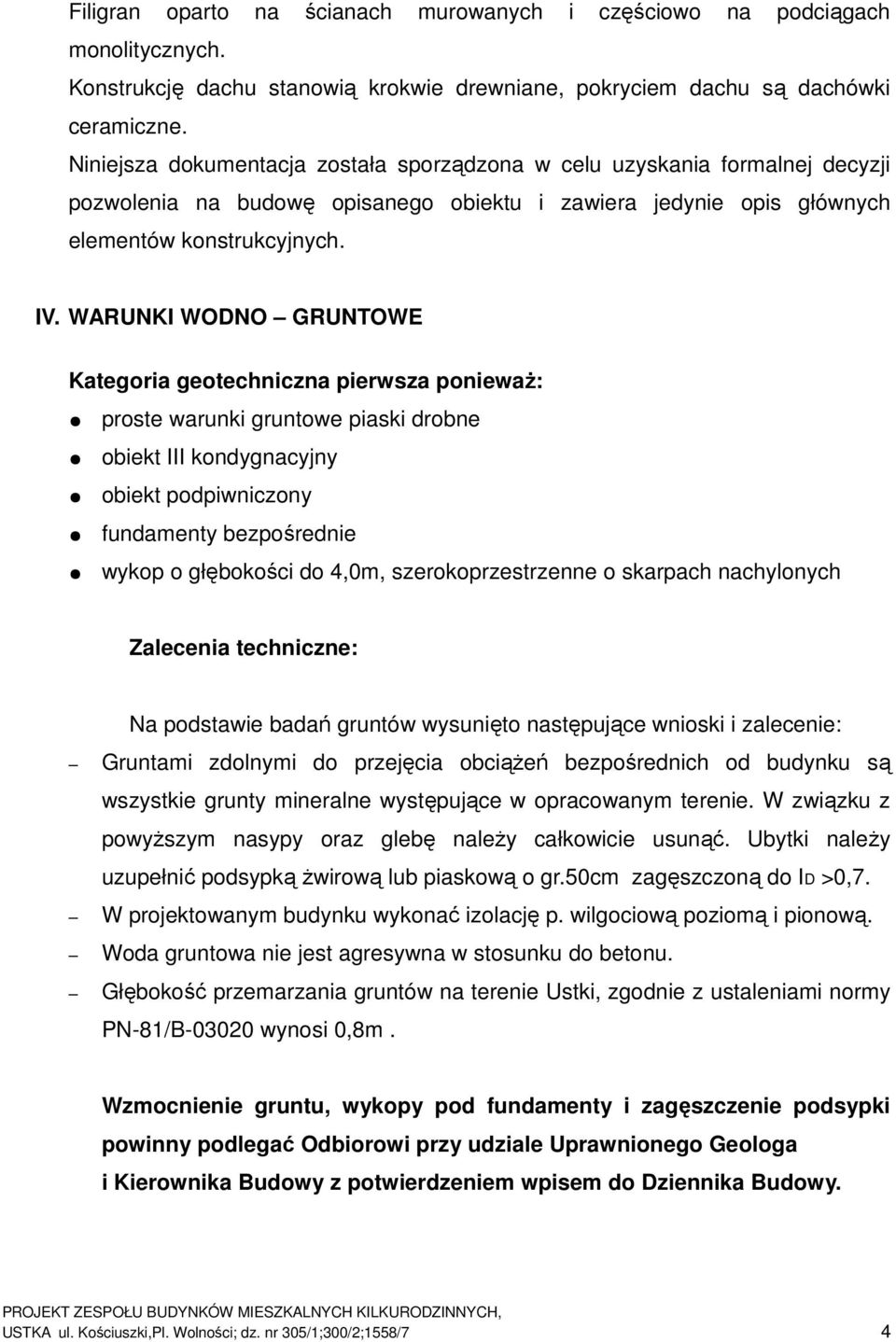

4 Filigran oparto na ścianach murowanych i częściowo na podciągach monolitycznych. Konstrukcję dachu stanowią krokwie drewniane, pokryciem dachu są dachówki ceramiczne. Niniejsza dokumentacja została sporządzona w celu uzyskania formalnej decyzji pozwolenia na budowę opisanego obiektu i zawiera jedynie opis głównych elementów konstrukcyjnych. IV. WARUNKI WODNO GRUNTOWE Kategoria geotechniczna pierwsza ponieważ: proste warunki gruntowe piaski drobne obiekt III kondygnacyjny obiekt podpiwniczony fundamenty bezpośrednie wykop o głębokości do 4,0m, szerokoprzestrzenne o skarpach nachylonych Zalecenia techniczne: Na podstawie badań gruntów wysunięto następujące wnioski i zalecenie: Gruntami zdolnymi do przejęcia obciążeń bezpośrednich od budynku są wszystkie grunty mineralne występujące w opracowanym terenie. W związku z powyższym nasypy oraz glebę należy całkowicie usunąć. Ubytki należy uzupełnić podsypką żwirową lub piaskową o gr.50cm zagęszczoną do ID >0,7. W projektowanym budynku wykonać izolację p. wilgociową poziomą i pionową. Woda gruntowa nie jest agresywna w stosunku do betonu. Głębokość przemarzania gruntów na terenie Ustki, zgodnie z ustaleniami normy PN-81/B wynosi 0,8m. Wzmocnienie gruntu, wykopy pod fundamenty i zagęszczenie podsypki powinny podlegać Odbiorowi przy udziale Uprawnionego Geologa i Kierownika Budowy z potwierdzeniem wpisem do Dziennika Budowy. USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 4

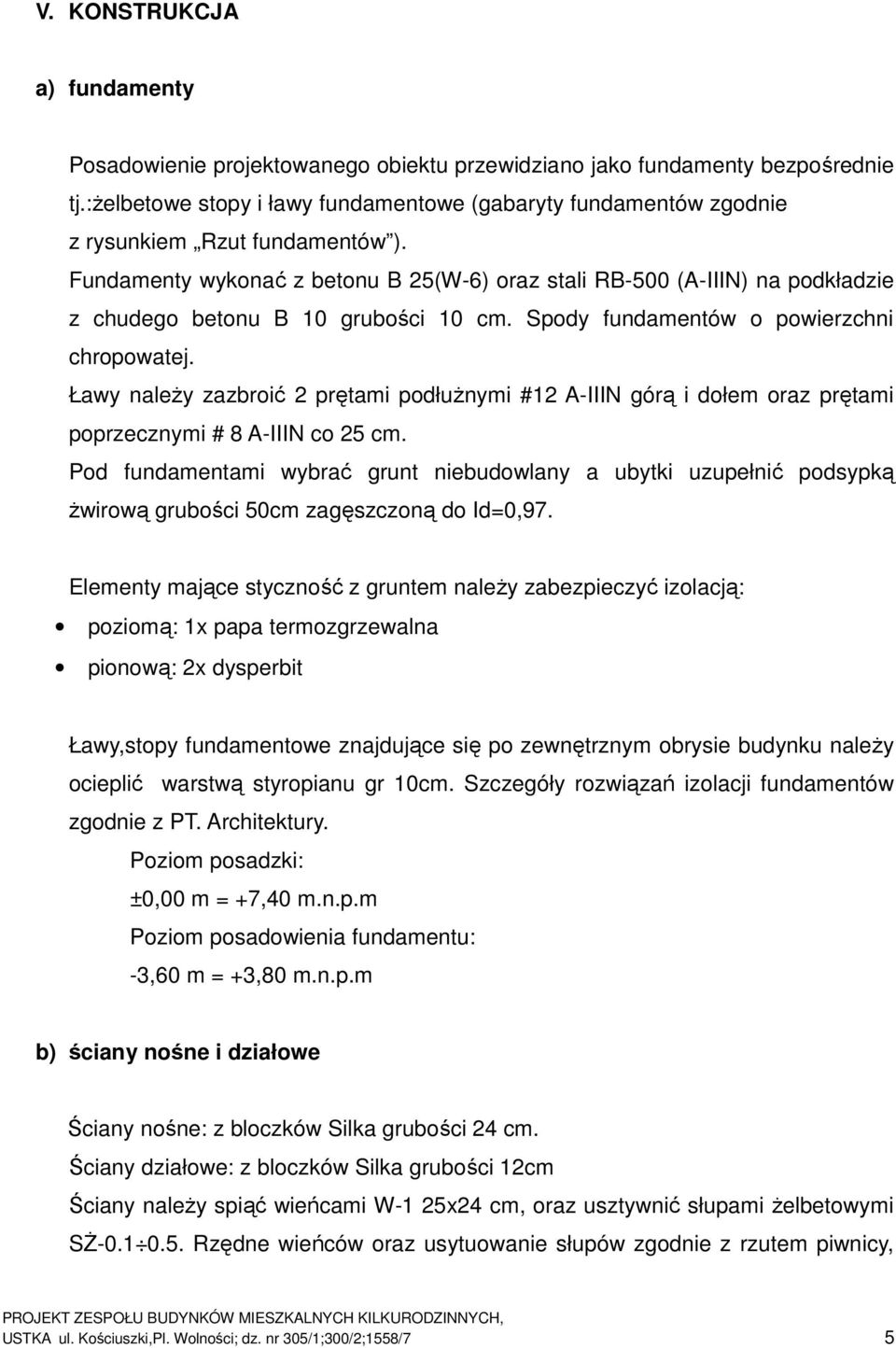

5 V. KONSTRUKCJA a) fundamenty Posadowienie projektowanego obiektu przewidziano jako fundamenty bezpośrednie tj.:żelbetowe stopy i ławy fundamentowe (gabaryty fundamentów zgodnie z rysunkiem Rzut fundamentów ). Fundamenty wykonać z betonu B 25(W-6) oraz stali RB-500 (A-IIIN) na podkładzie z chudego betonu B 10 grubości 10 cm. Spody fundamentów o powierzchni chropowatej. Ławy należy zazbroić 2 prętami podłużnymi #12 A-IIIN górą i dołem oraz prętami poprzecznymi # 8 A-IIIN co 25 cm. Pod fundamentami wybrać grunt niebudowlany a ubytki uzupełnić podsypką żwirową grubości 50cm zagęszczoną do Id=0,97. Elementy mające styczność z gruntem należy zabezpieczyć izolacją: poziomą: 1x papa termozgrzewalna pionową: 2x dysperbit Ławy,stopy fundamentowe znajdujące się po zewnętrznym obrysie budynku należy ocieplić warstwą styropianu gr 10cm. Szczegóły rozwiązań izolacji fundamentów zgodnie z PT. Architektury. Poziom posadzki: ±0,00 m = +7,40 m.n.p.m Poziom posadowienia fundamentu: -3,60 m = +3,80 m.n.p.m b) ściany nośne i działowe Ściany nośne: z bloczków Silka grubości 24 cm. Ściany działowe: z bloczków Silka grubości 12cm Ściany należy spiąć wieńcami W-1 25x24 cm, oraz usztywnić słupami żelbetowymi SŻ Rzędne wieńców oraz usytuowanie słupów zgodnie z rzutem piwnicy, USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 5

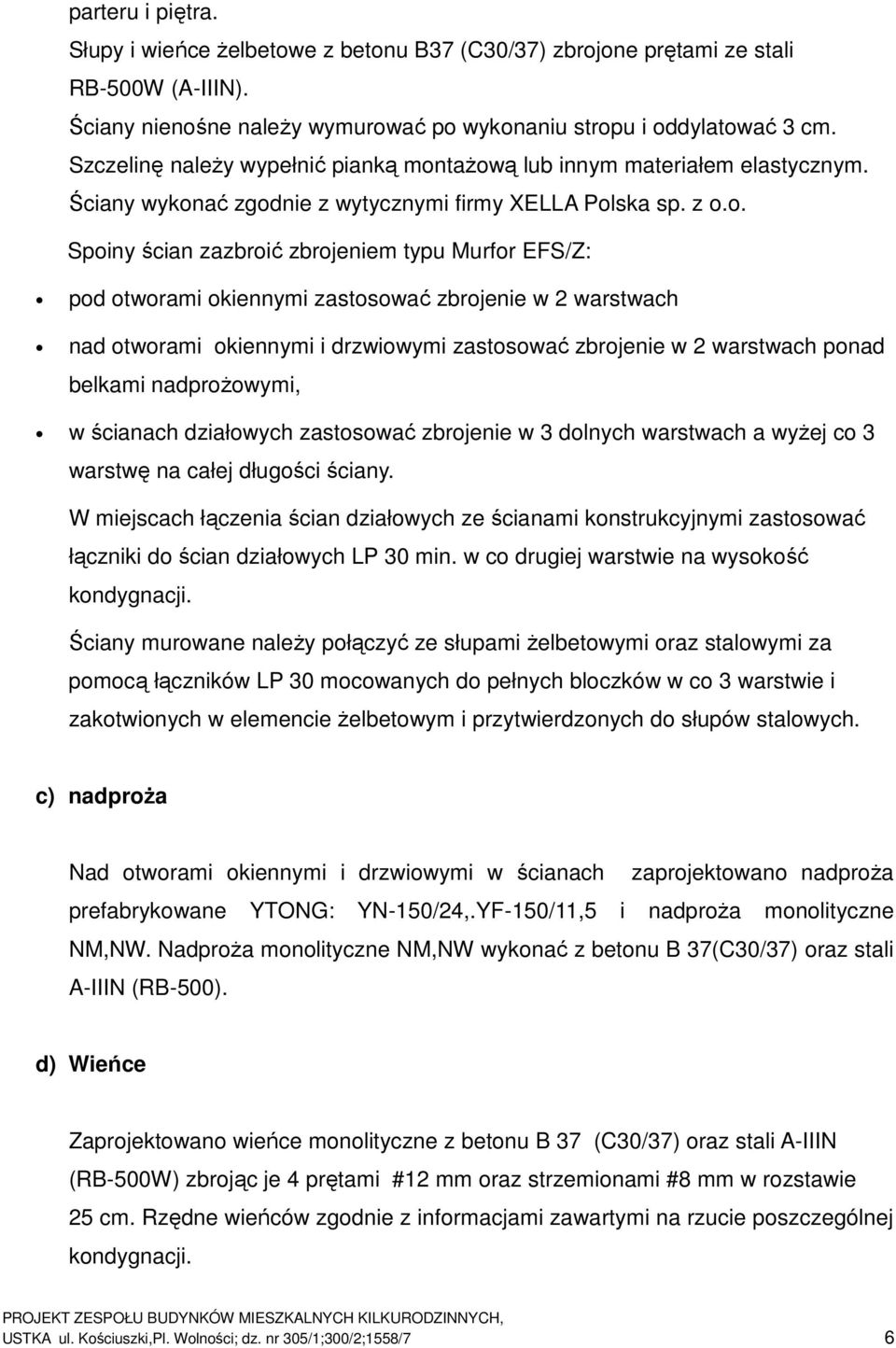

6 parteru i piętra. Słupy i wieńce żelbetowe z betonu B37 (C30/37) zbrojone prętami ze stali RB-500W (A-IIIN). Ściany nienośne należy wymurować po wykonaniu stropu i oddylatować 3 cm. Szczelinę należy wypełnić pianką montażową lub innym materiałem elastycznym. Ściany wykonać zgodnie z wytycznymi firmy XELLA Polska sp. z o.o. Spoiny ścian zazbroić zbrojeniem typu Murfor EFS/Z: pod otworami okiennymi zastosować zbrojenie w 2 warstwach nad otworami okiennymi i drzwiowymi zastosować zbrojenie w 2 warstwach ponad belkami nadprożowymi, w ścianach działowych zastosować zbrojenie w 3 dolnych warstwach a wyżej co 3 warstwę na całej długości ściany. W miejscach łączenia ścian działowych ze ścianami konstrukcyjnymi zastosować łączniki do ścian działowych LP 30 min. w co drugiej warstwie na wysokość kondygnacji. Ściany murowane należy połączyć ze słupami żelbetowymi oraz stalowymi za pomocą łączników LP 30 mocowanych do pełnych bloczków w co 3 warstwie i zakotwionych w elemencie żelbetowym i przytwierdzonych do słupów stalowych. c) nadproża Nad otworami okiennymi i drzwiowymi w ścianach zaprojektowano nadproża prefabrykowane YTONG: YN-150/24,.YF-150/11,5 i nadproża monolityczne NM,NW. Nadproża monolityczne NM,NW wykonać z betonu B 37(C30/37) oraz stali A-IIIN (RB-500). d) Wieńce Zaprojektowano wieńce monolityczne z betonu B 37 (C30/37) oraz stali A-IIIN (RB-500W) zbrojąc je 4 prętami #12 mm oraz strzemionami #8 mm w rozstawie 25 cm. Rzędne wieńców zgodnie z informacjami zawartymi na rzucie poszczególnej kondygnacji. USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 6

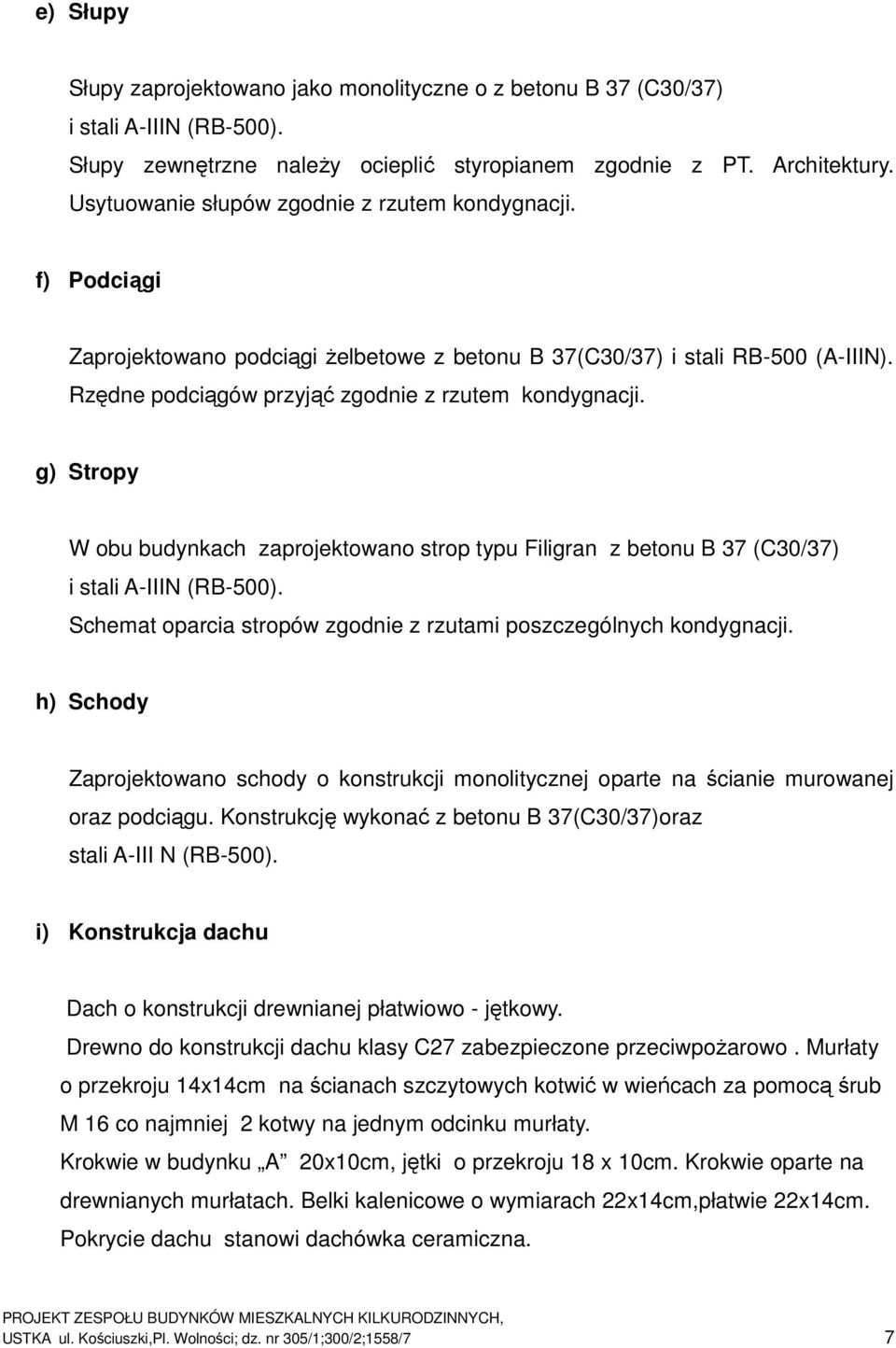

7 e) Słupy Słupy zaprojektowano jako monolityczne o z betonu B 37 (C30/37) i stali A-IIIN (RB-500). Słupy zewnętrzne należy ocieplić styropianem zgodnie z PT. Architektury. Usytuowanie słupów zgodnie z rzutem kondygnacji. f) Podciągi Zaprojektowano podciągi żelbetowe z betonu B 37(C30/37) i stali RB-500 (A-IIIN). Rzędne podciągów przyjąć zgodnie z rzutem kondygnacji. g) Stropy W obu budynkach zaprojektowano strop typu Filigran z betonu B 37 (C30/37) i stali A-IIIN (RB-500). Schemat oparcia stropów zgodnie z rzutami poszczególnych kondygnacji. h) Schody Zaprojektowano schody o konstrukcji monolitycznej oparte na ścianie murowanej oraz podciągu. Konstrukcję wykonać z betonu B 37(C30/37)oraz stali A-III N (RB-500). i) Konstrukcja dachu Dach o konstrukcji drewnianej płatwiowo - jętkowy. Drewno do konstrukcji dachu klasy C27 zabezpieczone przeciwpożarowo. Murłaty o przekroju 14x14cm na ścianach szczytowych kotwić w wieńcach za pomocą śrub M 16 co najmniej 2 kotwy na jednym odcinku murłaty. Krokwie w budynku A 20x10cm, jętki o przekroju 18 x 10cm. Krokwie oparte na drewnianych murłatach. Belki kalenicowe o wymiarach 22x14cm,płatwie 22x14cm. Pokrycie dachu stanowi dachówka ceramiczna. USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 7

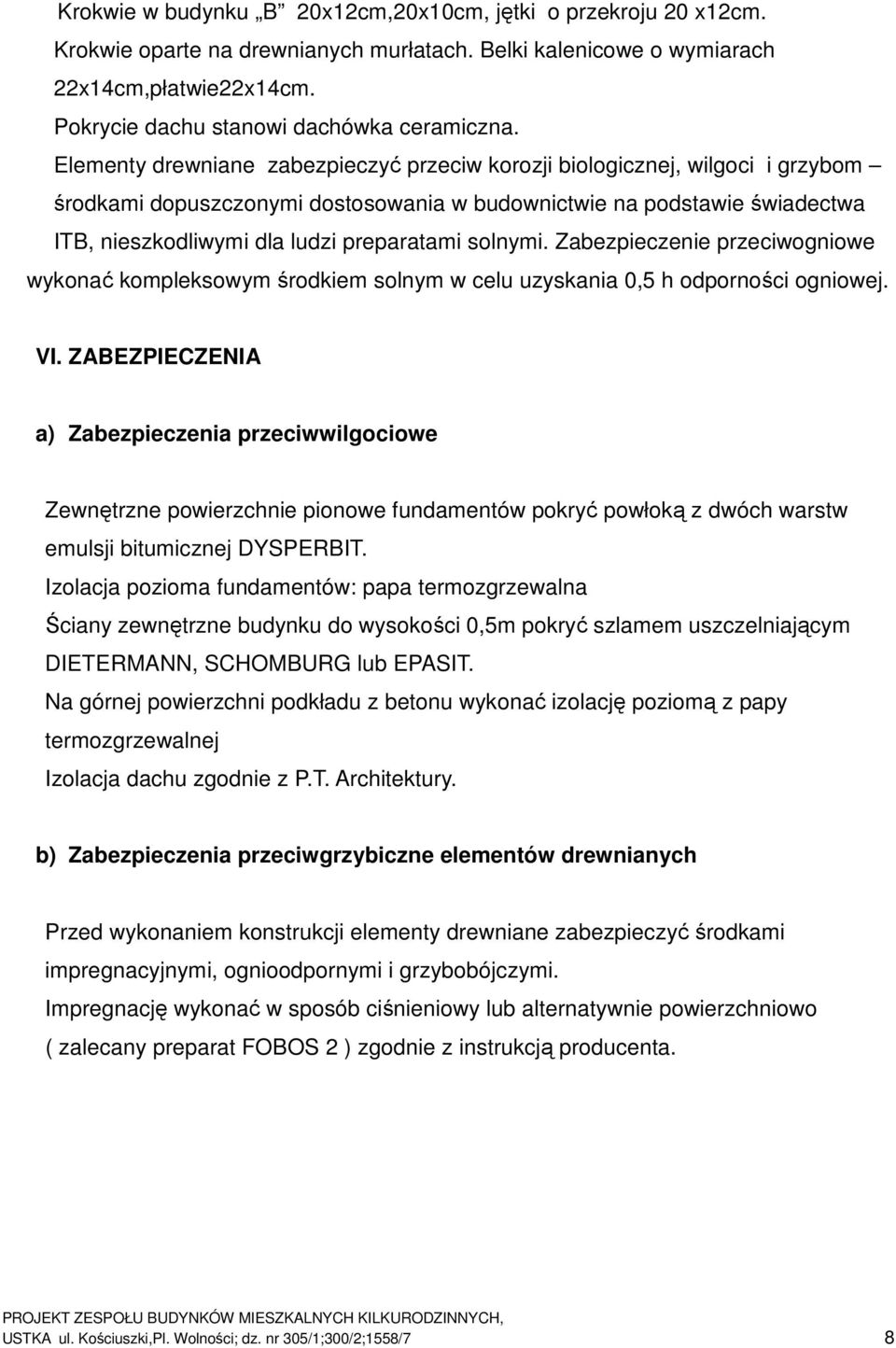

8 Krokwie w budynku B 20x12cm,20x10cm, jętki o przekroju 20 x12cm. Krokwie oparte na drewnianych murłatach. Belki kalenicowe o wymiarach 22x14cm,płatwie22x14cm. Pokrycie dachu stanowi dachówka ceramiczna. Elementy drewniane zabezpieczyć przeciw korozji biologicznej, wilgoci i grzybom środkami dopuszczonymi dostosowania w budownictwie na podstawie świadectwa ITB, nieszkodliwymi dla ludzi preparatami solnymi. Zabezpieczenie przeciwogniowe wykonać kompleksowym środkiem solnym w celu uzyskania 0,5 h odporności ogniowej. VI. ZABEZPIECZENIA a) Zabezpieczenia przeciwwilgociowe Zewnętrzne powierzchnie pionowe fundamentów pokryć powłoką z dwóch warstw emulsji bitumicznej DYSPERBIT. Izolacja pozioma fundamentów: papa termozgrzewalna Ściany zewnętrzne budynku do wysokości 0,5m pokryć szlamem uszczelniającym DIETERMANN, SCHOMBURG lub EPASIT. Na górnej powierzchni podkładu z betonu wykonać izolację poziomą z papy termozgrzewalnej Izolacja dachu zgodnie z P.T. Architektury. b) Zabezpieczenia przeciwgrzybiczne elementów drewnianych Przed wykonaniem konstrukcji elementy drewniane zabezpieczyć środkami impregnacyjnymi, ognioodpornymi i grzybobójczymi. Impregnację wykonać w sposób ciśnieniowy lub alternatywnie powierzchniowo ( zalecany preparat FOBOS 2 ) zgodnie z instrukcją producenta. USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 8

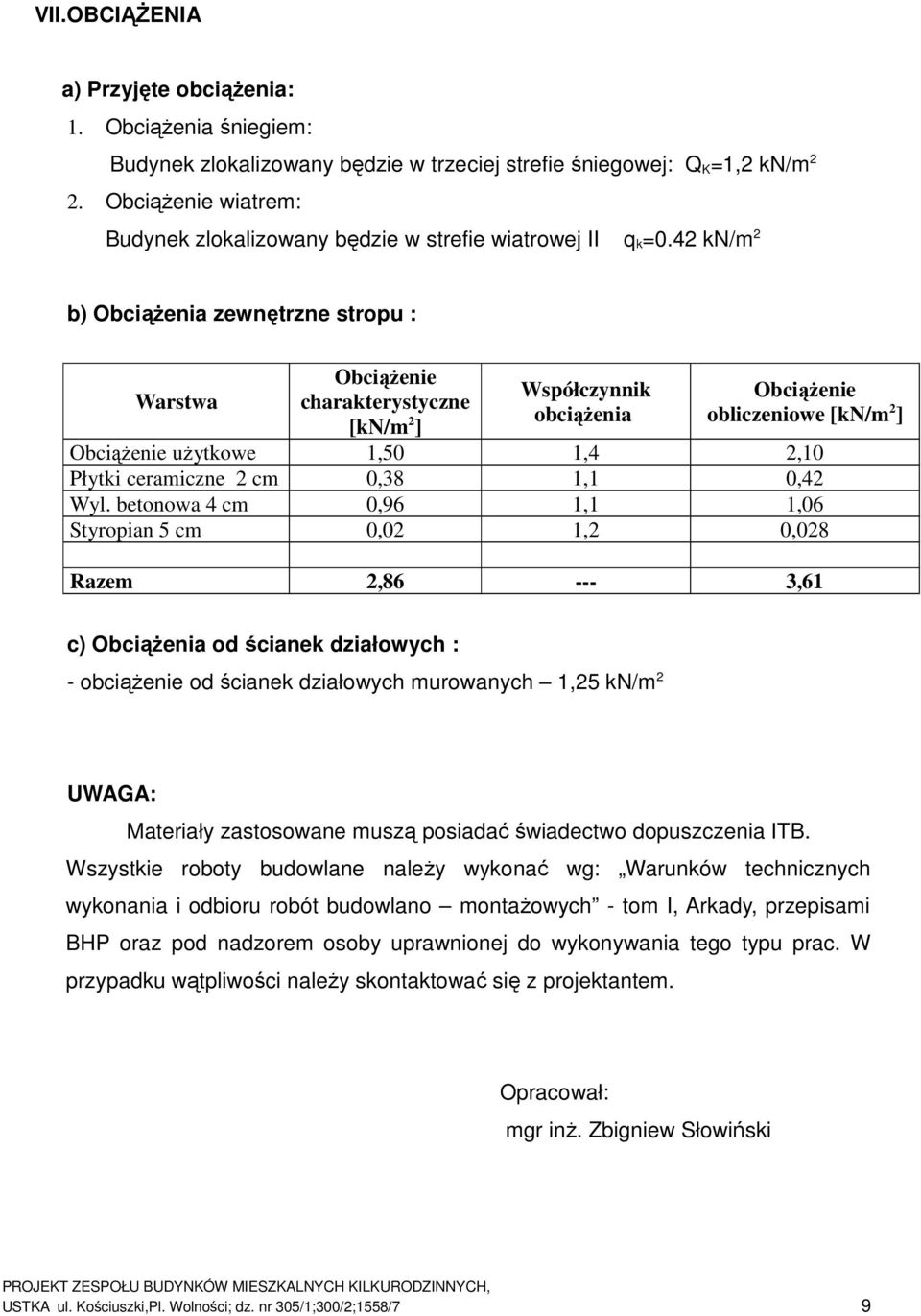

9 VII.OBCIĄŻENIA a) Przyjęte obciążenia: 1. Obciążenia śniegiem: Budynek zlokalizowany będzie w trzeciej strefie śniegowej: Q K =1,2 kn/m 2 2. Obciążenie wiatrem: Budynek zlokalizowany będzie w strefie wiatrowej II q k =0.42 kn/m 2 b) Obciążenia zewnętrzne stropu : Warstwa Obciążenie charakterystyczne [kn/m 2 ] Współczynnik obciążenia Obciążenie obliczeniowe [kn/m 2 ] Obciążenie użytkowe 1,50 1,4 2,10 Płytki ceramiczne 2 cm 0,38 1,1 0,42 Wyl. betonowa 4 cm 0,96 1,1 1,06 Styropian 5 cm 0,02 1,2 0,028 Razem 2, ,61 c) Obciążenia od ścianek działowych : - obciążenie od ścianek działowych murowanych 1,25 kn/m 2 UWAGA: Materiały zastosowane muszą posiadać świadectwo dopuszczenia ITB. Wszystkie roboty budowlane należy wykonać wg: Warunków technicznych wykonania i odbioru robót budowlano montażowych - tom I, Arkady, przepisami BHP oraz pod nadzorem osoby uprawnionej do wykonywania tego typu prac. W przypadku wątpliwości należy skontaktować się z projektantem. Opracował: mgr inż. Zbigniew Słowiński USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 9
10 VII PRZYKŁADOWE OBLICZENIA 1)P.1.01) P A - ściana 1 kondygnacji Geometria układu Lista przęseł Nr.przęsła Długość[m] Podpora lewa Podpora prawa zamocowanie przegubowo nieprzesuwna przegubowo nieprzesuwna zamocowanie Lista przekrojów Nr.przekroju Nr.przęsła Długość[m] Typ ,24x0, ,24x0,35 Lista typów przekrojów Nazwa h [m] b [m] b eff1 [m] b eff2 [m] h f1 [m] h f2 [m] a 1 [m] a 2 [m] 0,24x0, Lista podpór Nr podpory Nr Węzła Kier. X Kier. Y Obrót Sprężysto ść (kier.x) Sprężysto ść (kier.y) [kn/m] Sprężysto ść (obrót) [knm/rad] [kn/m] 1 1 sztywne sztywne sztywne sztywne sztywne sztywne sztywne sztywne Lista obciążeń Grupa1 USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 10

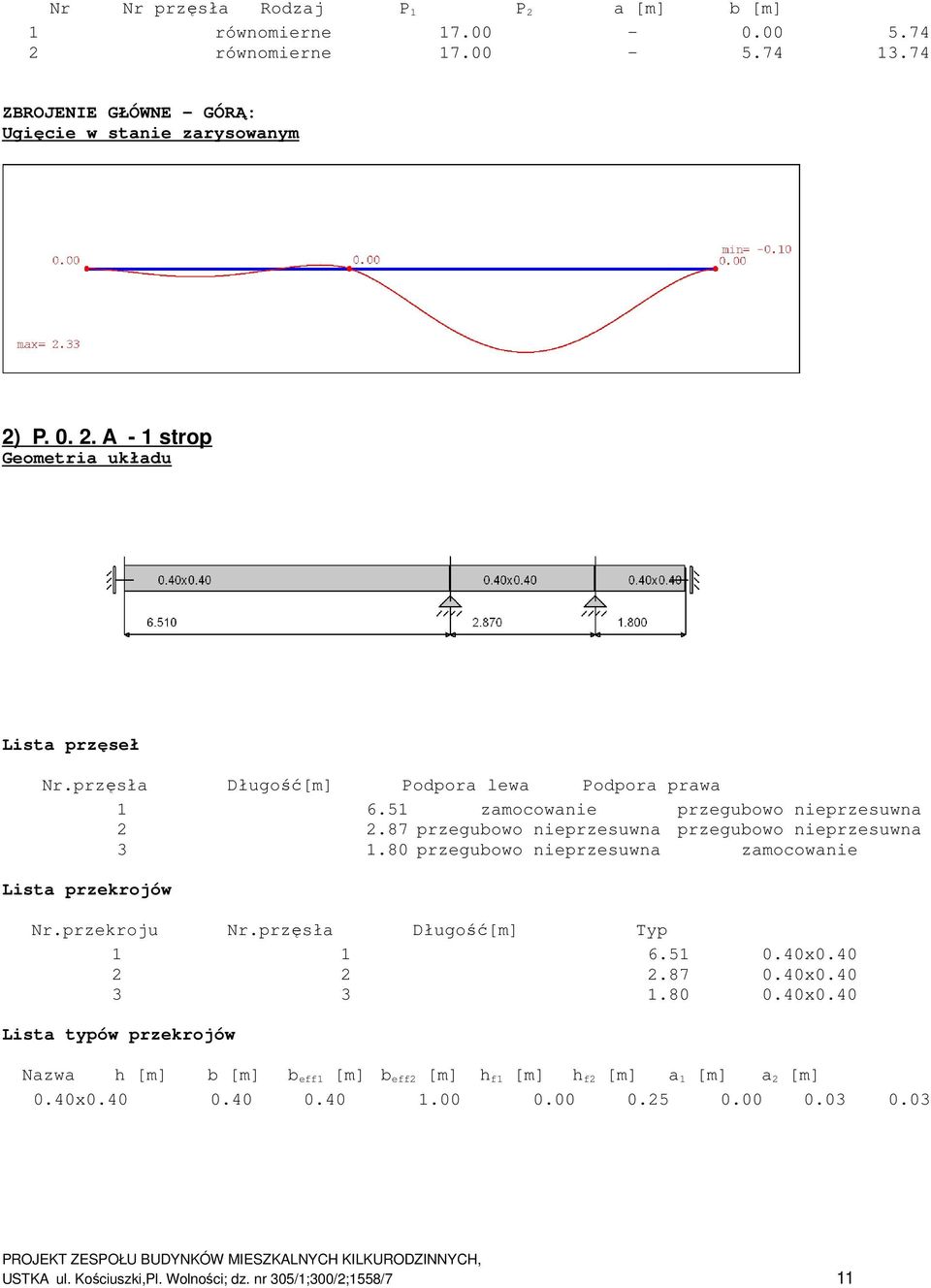

11 Nr Nr przęsła Rodzaj P 1 P 2 a [m] b [m] 1 równomierne równomierne ZBROJENIE GŁÓWNE - GÓRĄ: Ugięcie w stanie zarysowanym 2) P A - 1 strop Geometria układu Lista przęseł Nr.przęsła Długość[m] Podpora lewa Podpora prawa zamocowanie przegubowo nieprzesuwna przegubowo nieprzesuwna przegubowo nieprzesuwna przegubowo nieprzesuwna zamocowanie Lista przekrojów Nr.przekroju Nr.przęsła Długość[m] Typ x x x0.40 Lista typów przekrojów Nazwa h [m] b [m] b eff1 [m] b eff2 [m] h f1 [m] h f2 [m] a 1 [m] a 2 [m] 0.40x USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 11

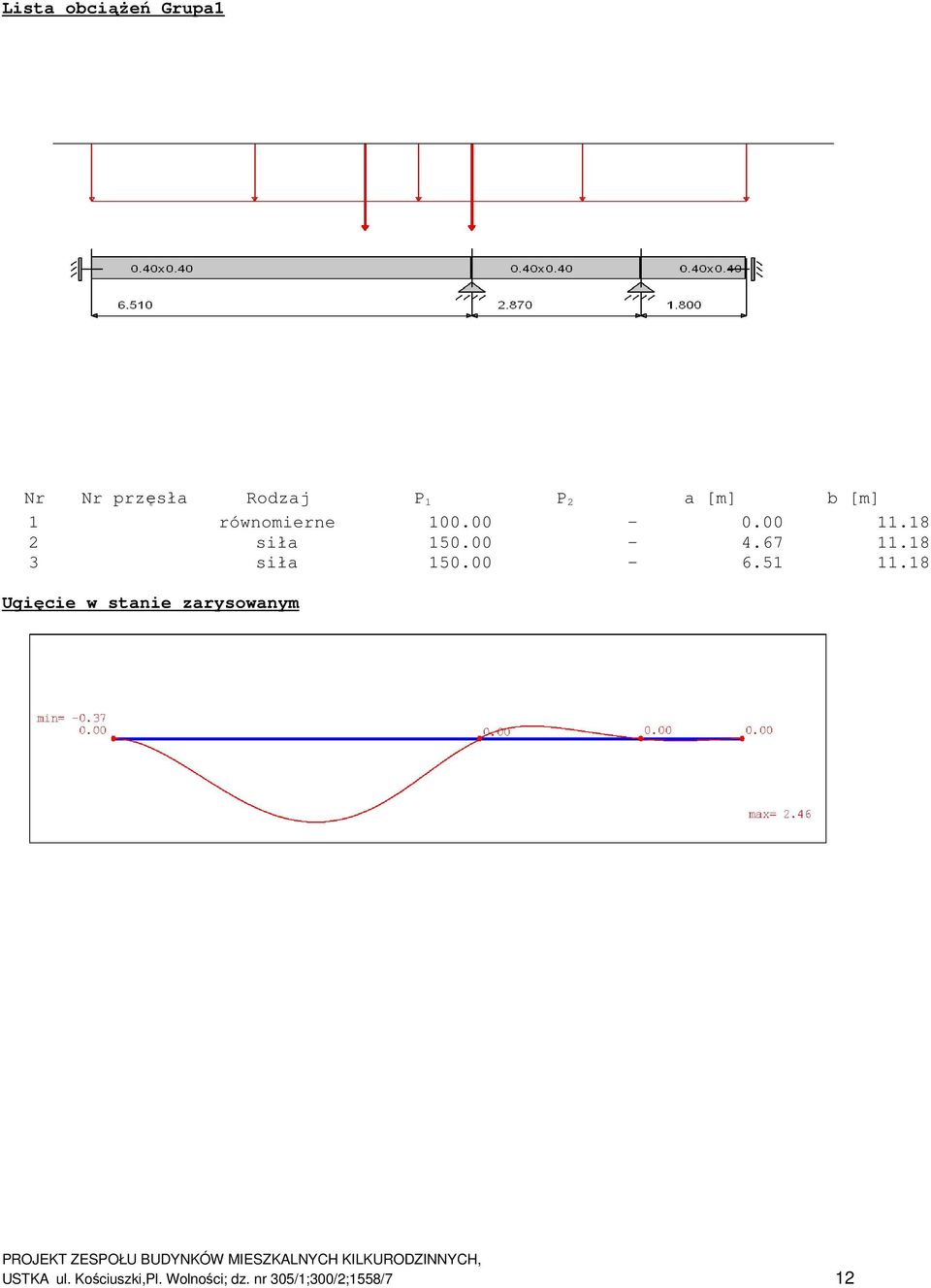

12 Lista obciążeń Grupa1 Nr Nr przęsła Rodzaj P 1 P 2 a [m] b [m] 1 równomierne siła siła Ugięcie w stanie zarysowanym USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 12
13 3) D - 2.B Geometria układu Lista materiałów Nr materiału Typ Klasa E 0,mean [MPa] 1 Lite C Obciążenia stałe q 1 = 0.72 kn/m q 2 = 0.72 kn/m q 1II = 0.43 kn/m q 2II = 0.43 kn/m P = 1.20 kn USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 13

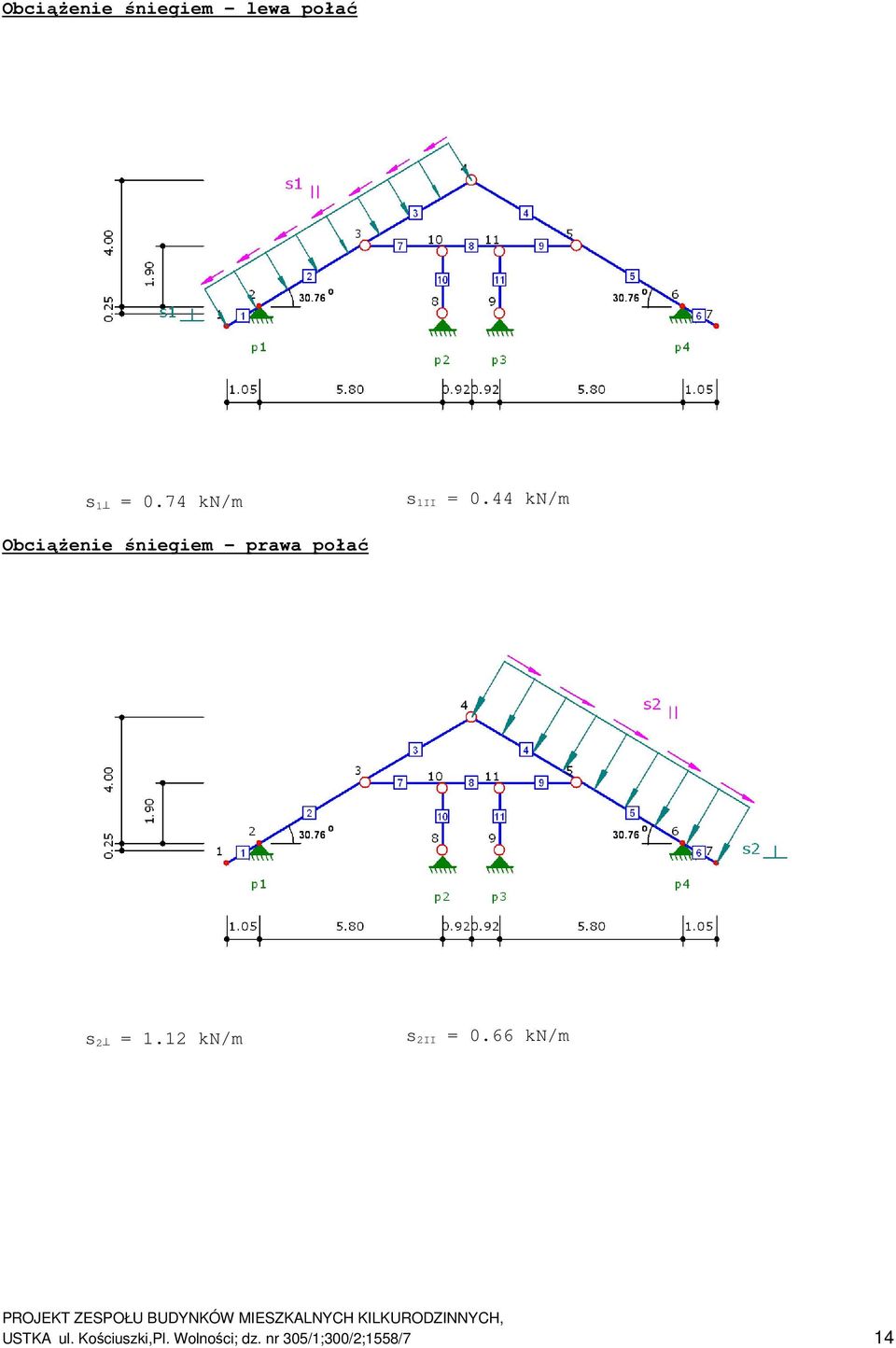

14 Obciążenie śniegiem - lewa połać s 1 = 0.74 kn/m s 1II = 0.44 kn/m Obciążenie śniegiem - prawa połać s 2 = 1.12 kn/m s 2II = 0.66 kn/m USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 14

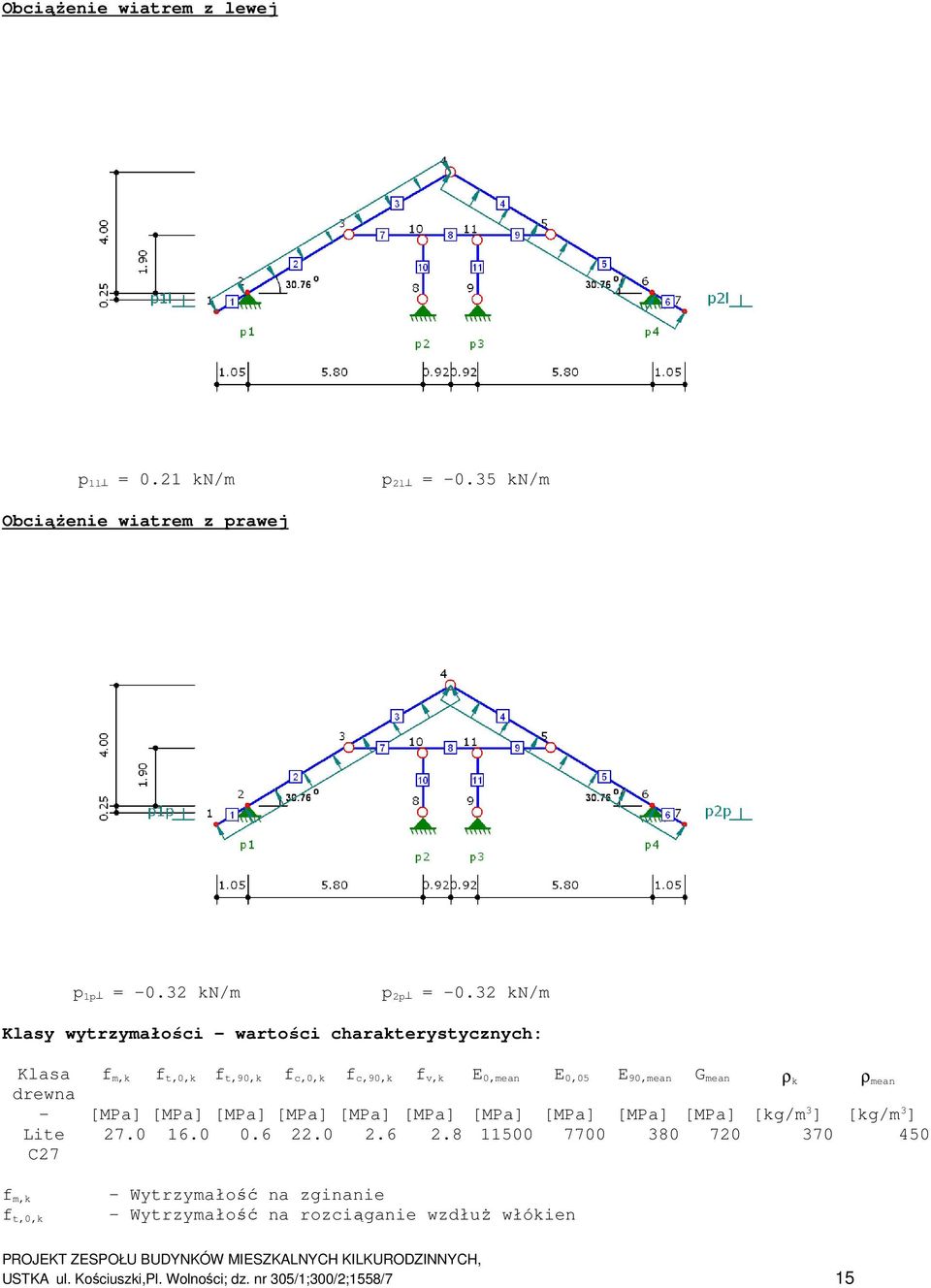

15 Obciążenie wiatrem z lewej p 1l = 0.21 kn/m p 2l = kn/m Obciążenie wiatrem z prawej p 1p = kn/m p 2p = kn/m Klasy wytrzymałości - wartości charakterystycznych: Klasa f m,k f t,0,k f t,90,k f c,0,k f c,90,k f v,k E 0,mean E 0,05 E 90,mean G mean ρ k ρ mean drewna - [MPa] [MPa] [MPa] [MPa] [MPa] [MPa] [MPa] [MPa] [MPa] [MPa] [kg/m 3 ] [kg/m 3 ] Lite C f m,k f t,0,k - Wytrzymałość na zginanie - Wytrzymałość na rozciąganie wzdłuż włókien USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 15

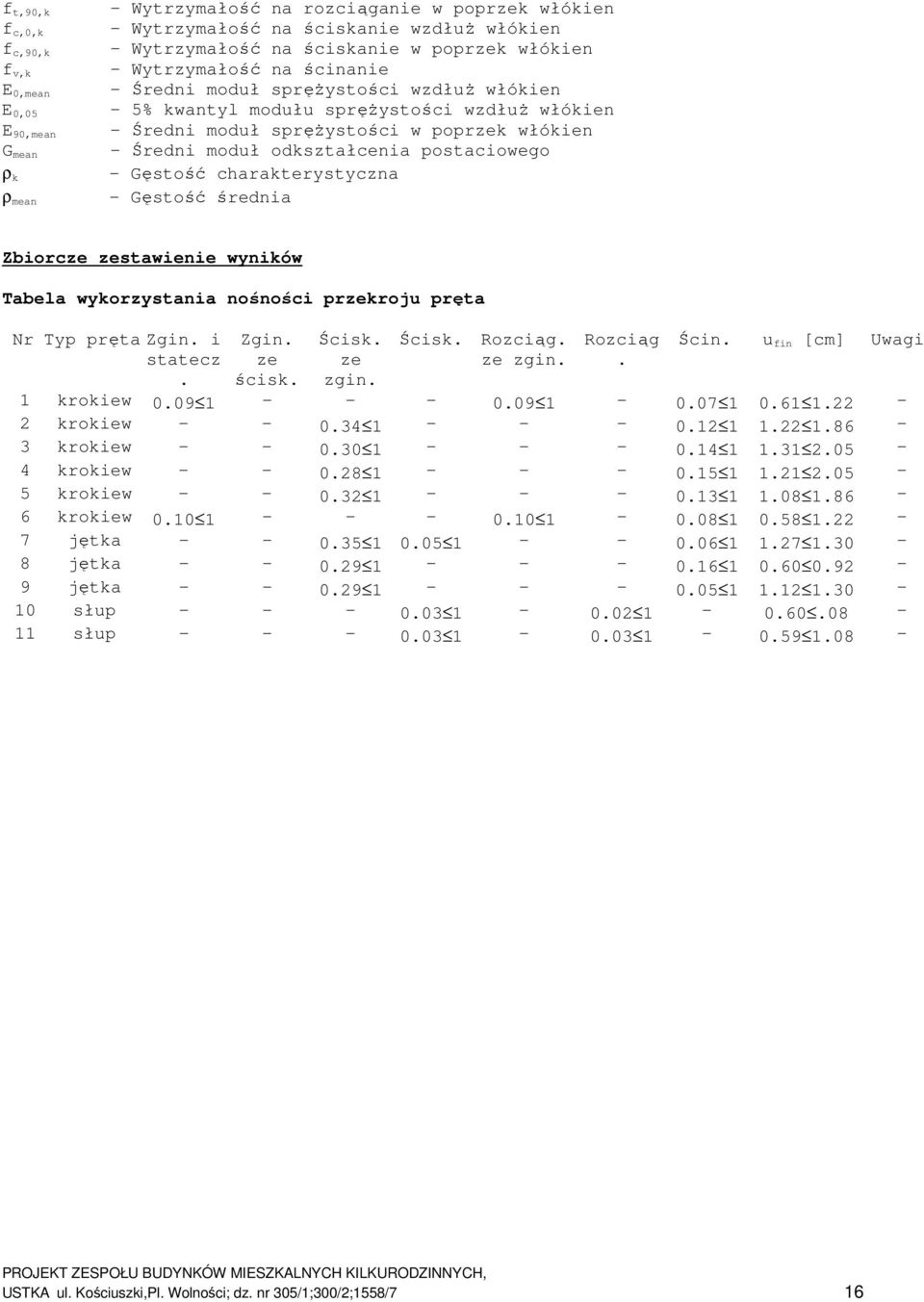

16 f t,90,k f c,0,k f c,90,k f v,k E 0,mean E 0,05 E 90,mean G mean ρ k ρ mean - Wytrzymałość na rozciąganie w poprzek włókien - Wytrzymałość na ściskanie wzdłuż włókien - Wytrzymałość na ściskanie w poprzek włókien - Wytrzymałość na ścinanie - Średni moduł sprężystości wzdłuż włókien - 5% kwantyl modułu sprężystości wzdłuż włókien - Średni moduł sprężystości w poprzek włókien - Średni moduł odkształcenia postaciowego - Gęstość charakterystyczna - Gęstość średnia Zbiorcze zestawienie wyników Tabela wykorzystania nośności przekroju pręta Nr Typ pręta Zgin. i statecz. Zgin. ze ścisk. Ścisk. ze zgin. Ścisk. Rozciąg. ze zgin. Rozciąg. Ścin. u fin [cm] Uwagi 1 krokiew krokiew krokiew krokiew krokiew krokiew jętka jętka jętka słup słup USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 16

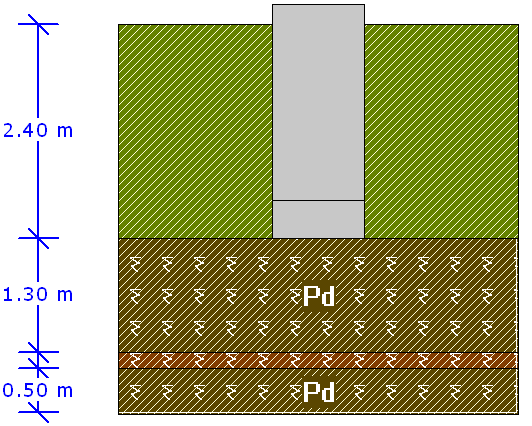

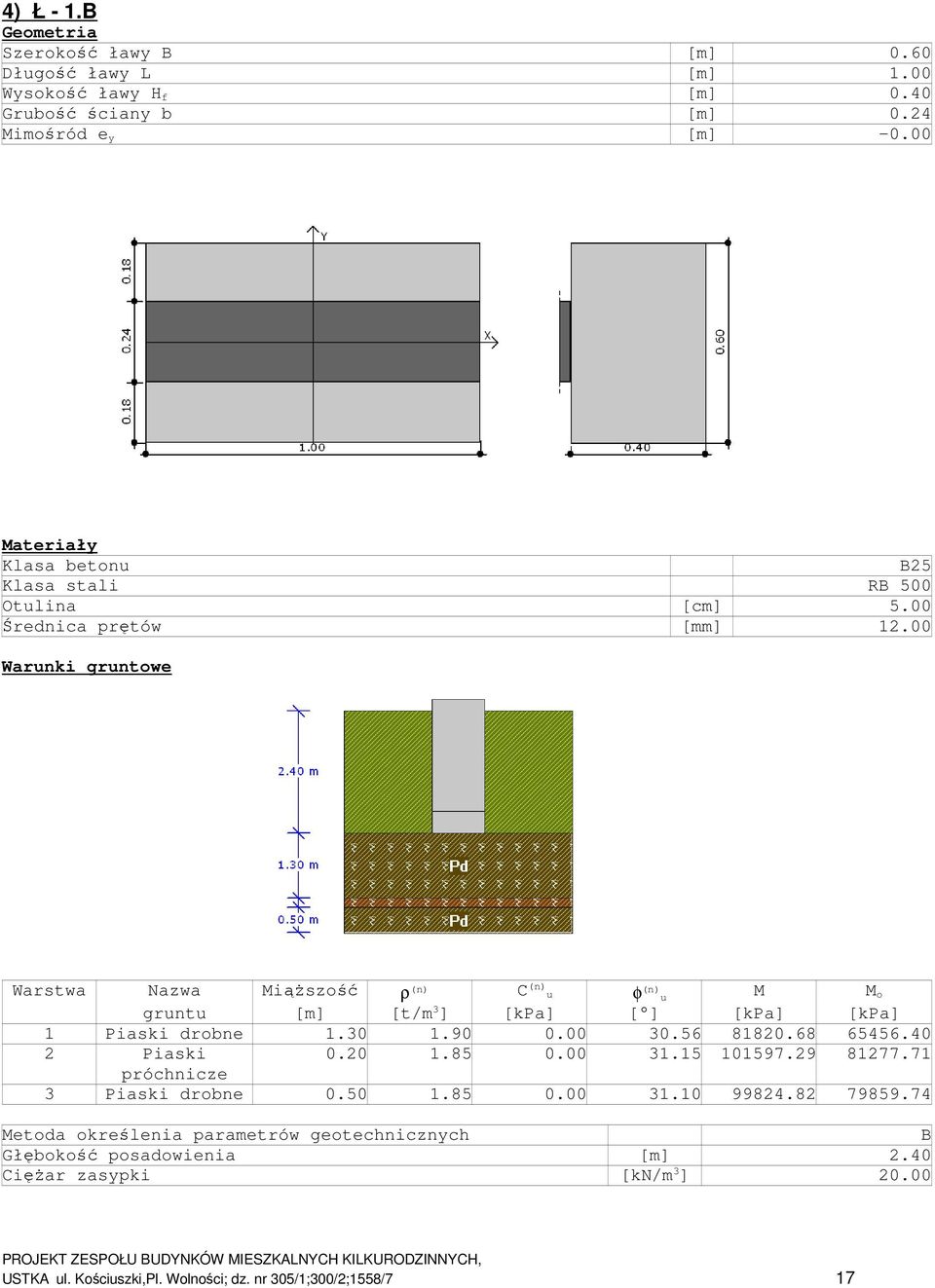

17 4) Ł - 1.B Geometria Szerokość ławy B [m] 0.60 Długość ławy L [m] 1.00 Wysokość ławy H f [m] 0.40 Grubość ściany b [m] 0.24 Mimośród e y [m] Materiały Klasa betonu B25 Klasa stali RB 500 Otulina [cm] 5.00 Średnica prętów [mm] Warunki gruntowe Warstwa Nazwa Miąższość ρ (n) C (n) u φ (n) u M M o gruntu [m] [t/m 3 ] [kpa] [ ] [kpa] [kpa] 1 Piaski drobne Piaski próchnicze 3 Piaski drobne Metoda określenia parametrów geotechnicznych B Głębokość posadowienia [m] 2.40 Ciężar zasypki [kn/m 3 ] USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 17

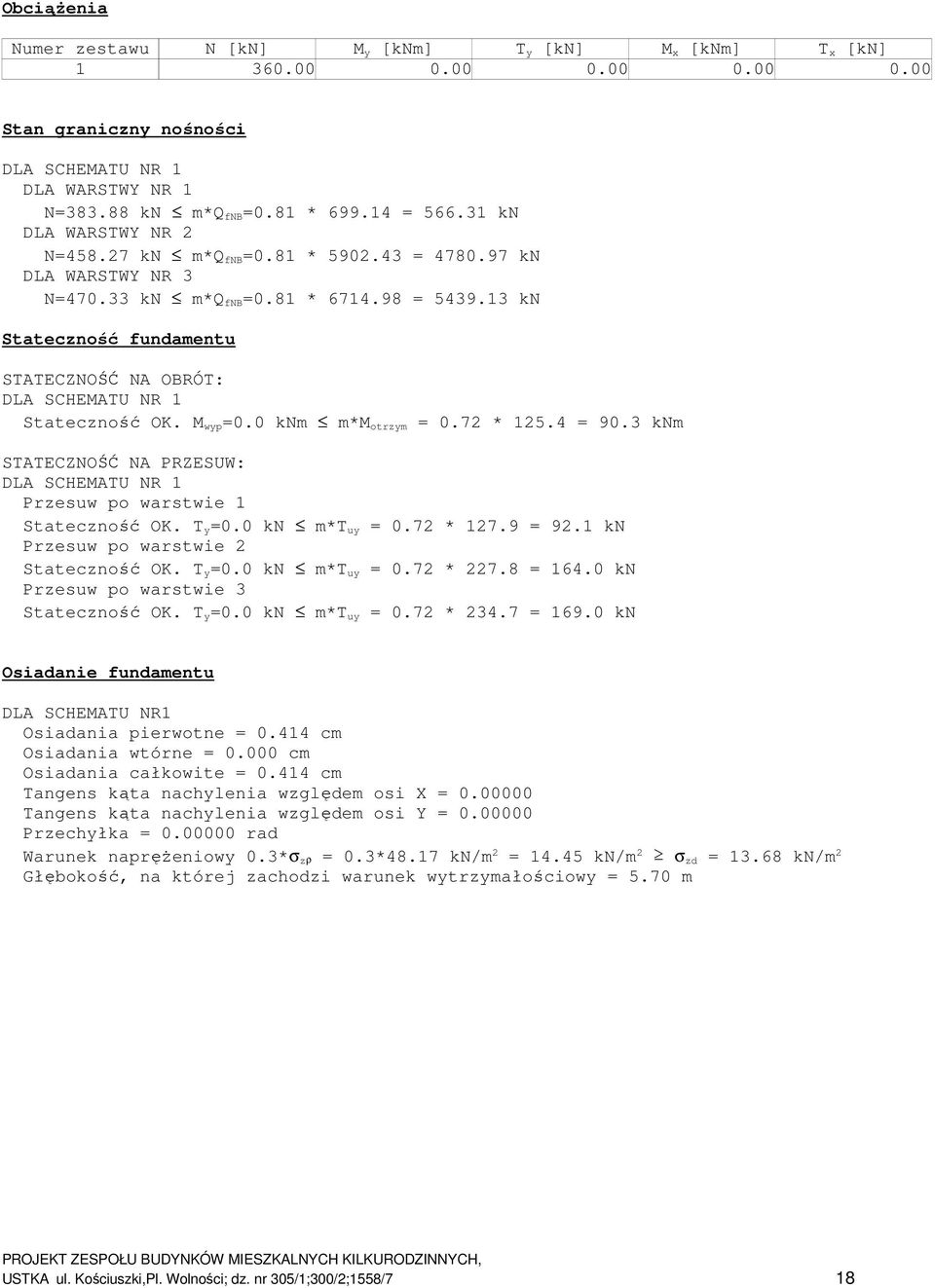

18 Obciążenia Numer zestawu N [kn] M y [knm] T y [kn] M x [knm] T x [kn] Stan graniczny nośności DLA SCHEMATU NR 1 DLA WARSTWY NR 1 N= kn m*q fnb =0.81 * = kn DLA WARSTWY NR 2 N= kn m*q fnb =0.81 * = kn DLA WARSTWY NR 3 N= kn m*q fnb =0.81 * = kn Stateczność fundamentu STATECZNOŚĆ NA OBRÓT: DLA SCHEMATU NR 1 Stateczność OK. M wyp =0.0 knm m*m otrzym = 0.72 * = 90.3 knm STATECZNOŚĆ NA PRZESUW: DLA SCHEMATU NR 1 Przesuw po warstwie 1 Stateczność OK. T y =0.0 kn m*t uy = 0.72 * = 92.1 kn Przesuw po warstwie 2 Stateczność OK. T y =0.0 kn m*t uy = 0.72 * = kn Przesuw po warstwie 3 Stateczność OK. T y =0.0 kn m*t uy = 0.72 * = kn Osiadanie fundamentu DLA SCHEMATU NR1 Osiadania pierwotne = cm Osiadania wtórne = cm Osiadania całkowite = cm Tangens kąta nachylenia względem osi X = Tangens kąta nachylenia względem osi Y = Przechyłka = rad Warunek naprężeniowy 0.3*σ zρ = 0.3*48.17 kn/m 2 = kn/m 2 σ zd = kn/m 2 Głębokość, na której zachodzi warunek wytrzymałościowy = 5.70 m USTKA ul. Kościuszki,Pl. Wolności; dz. nr 305/1;300/2;1558/7 18
