1 NEST BIURO PROJEKTÓW OS. Orła Białego 28m2; Poznań PROJEKT BUDOWLANY MODERNIZACJA OŚWIETLENIA ZEWNETRZNGO, INSTALACJA OBIEKT: INWESTOR: ELEKTRYCZNA PAWILONU SANITARNEGO Wymiana słupów i opraw oświetlenia zewnętrznego instalacje zewnętrzne i wewnętrzne dla pawilonu sanitarnego URZĄD GMINY ZANIEMYŚL Zaniemyśl, ul. Średzka 9 ADRES NWESTYCJI: WYSPA EDWARDA BRANŻA: PROJEKTANT: OPRACOWAŁ: ELEKTRYCZNA Tech. Andrzej Grygiel Nr uprawnień: 7131/76/P/2001 mgr inż. Łukasz Ambroziak SIERPIEŃ 2011.

2 DOKUMENTACJA ZAWIERA: I Strona tytułowa. II Spis zawartości dokumentacji. III Opis techniczny. 1. Przedmiot opracowania, 2. Podstawa opracowania, 3. Zakres opracowania, 4. Opis techniczny. 4.1 Stan istniejący 4.2 Stan projektowy Informacje ogólne, wymiana słupów i opraw oświetlenia zewnętrznego instalacje zewnętrzne i wewnętrzne pawilonu sanitarnego Ochrona przed porażeniem prądem elektrycznym, instalacje odgromowa i uziemienia. 5. Wykaz norm związanych, aktów prawnych i literatury. 6. Obliczenia techniczne. 7. Rysunki techniczne. 8. Informacja BIOZ

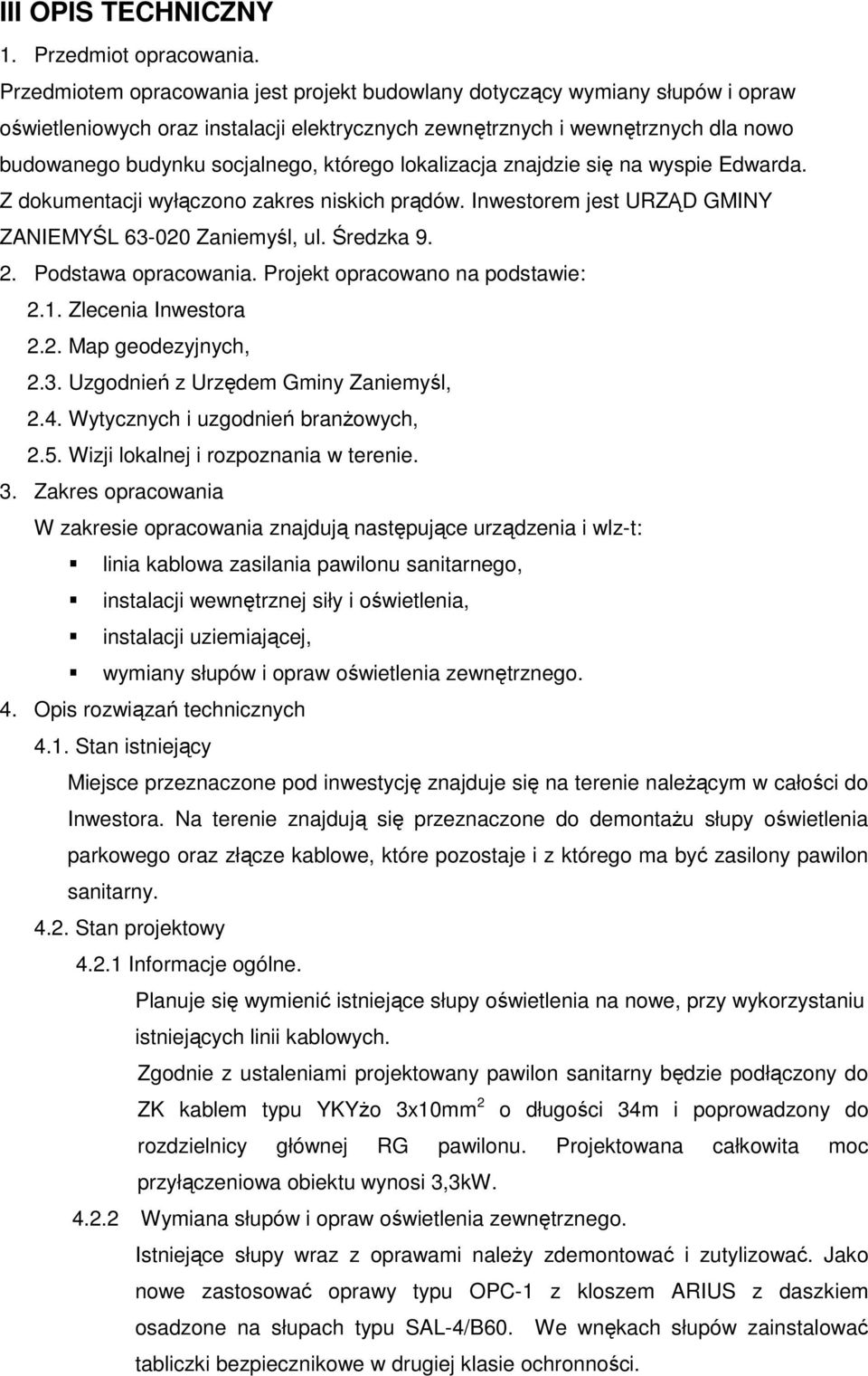

3 III OPIS TECHNICZNY 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlany dotyczący wymiany słupów i opraw oświetleniowych oraz instalacji elektrycznych zewnętrznych i wewnętrznych dla nowo budowanego budynku socjalnego, którego lokalizacja znajdzie się na wyspie Edwarda. Z dokumentacji wyłączono zakres niskich prądów. Inwestorem jest URZĄD GMINY ZANIEMYŚL Zaniemyśl, ul. Średzka Podstawa opracowania. Projekt opracowano na podstawie: 2.1. Zlecenia Inwestora 2.2. Map geodezyjnych, 2.3. Uzgodnień z Urzędem Gminy Zaniemyśl, 2.4. Wytycznych i uzgodnień branżowych, 2.5. Wizji lokalnej i rozpoznania w terenie. 3. Zakres opracowania W zakresie opracowania znajdują następujące urządzenia i wlz-t: linia kablowa zasilania pawilonu sanitarnego, instalacji wewnętrznej siły i oświetlenia, instalacji uziemiającej, wymiany słupów i opraw oświetlenia zewnętrznego. 4. Opis rozwiązań technicznych 4.1. Stan istniejący Miejsce przeznaczone pod inwestycję znajduje się na terenie należącym w całości do Inwestora. Na terenie znajdują się przeznaczone do demontażu słupy oświetlenia parkowego oraz złącze kablowe, które pozostaje i z którego ma być zasilony pawilon sanitarny Stan projektowy Informacje ogólne. Planuje się wymienić istniejące słupy oświetlenia na nowe, przy wykorzystaniu istniejących linii kablowych. Zgodnie z ustaleniami projektowany pawilon sanitarny będzie podłączony do ZK kablem typu YKYżo 3x10mm 2 o długości 34m i poprowadzony do rozdzielnicy głównej RG pawilonu. Projektowana całkowita moc przyłączeniowa obiektu wynosi 3,3kW Wymiana słupów i opraw oświetlenia zewnętrznego. Istniejące słupy wraz z oprawami należy zdemontować i zutylizować. Jako nowe zastosować oprawy typu OPC-1 z kloszem ARIUS z daszkiem osadzone na słupach typu SAL-4/B60. We wnękach słupów zainstalować tabliczki bezpiecznikowe w drugiej klasie ochronności.

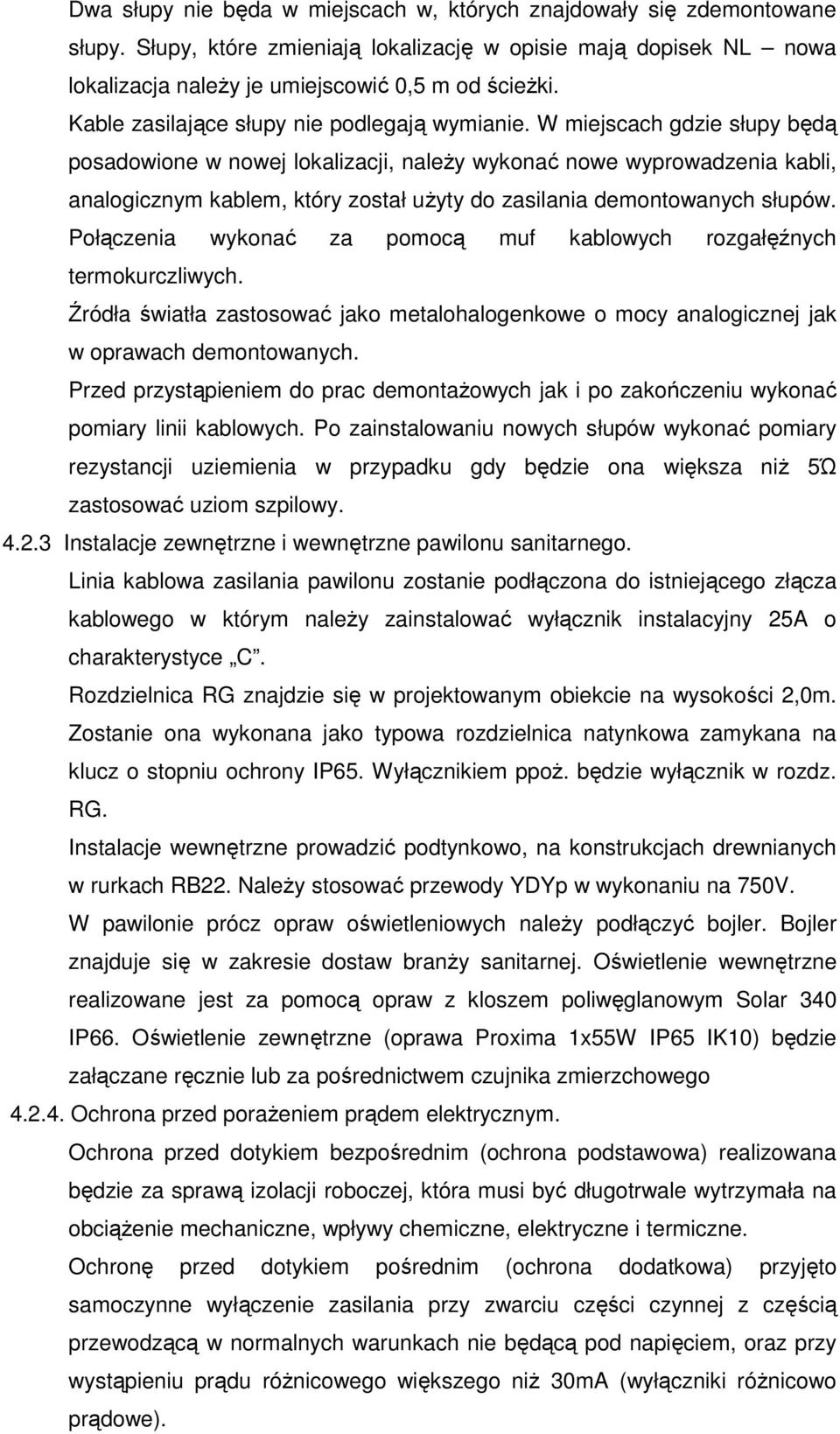

4 Dwa słupy nie będa w miejscach w, których znajdowały się zdemontowane słupy. Słupy, które zmieniają lokalizację w opisie mają dopisek NL nowa lokalizacja należy je umiejscowić 0,5 m od ścieżki. Kable zasilające słupy nie podlegają wymianie. W miejscach gdzie słupy będą posadowione w nowej lokalizacji, należy wykonać nowe wyprowadzenia kabli, analogicznym kablem, który został użyty do zasilania demontowanych słupów. Połączenia wykonać za pomocą muf kablowych rozgałęźnych termokurczliwych. Źródła światła zastosować jako metalohalogenkowe o mocy analogicznej jak w oprawach demontowanych. Przed przystąpieniem do prac demontażowych jak i po zakończeniu wykonać pomiary linii kablowych. Po zainstalowaniu nowych słupów wykonać pomiary rezystancji uziemienia w przypadku gdy będzie ona większa niż 5Ώ zastosować uziom szpilowy Instalacje zewnętrzne i wewnętrzne pawilonu sanitarnego. Linia kablowa zasilania pawilonu zostanie podłączona do istniejącego złącza kablowego w którym należy zainstalować wyłącznik instalacyjny 25A o charakterystyce C. Rozdzielnica RG znajdzie się w projektowanym obiekcie na wysokości 2,0m. Zostanie ona wykonana jako typowa rozdzielnica natynkowa zamykana na klucz o stopniu ochrony IP65. Wyłącznikiem ppoż. będzie wyłącznik w rozdz. RG. Instalacje wewnętrzne prowadzić podtynkowo, na konstrukcjach drewnianych w rurkach RB22. Należy stosować przewody YDYp w wykonaniu na 750V. W pawilonie prócz opraw oświetleniowych należy podłączyć bojler. Bojler znajduje się w zakresie dostaw branży sanitarnej. Oświetlenie wewnętrzne realizowane jest za pomocą opraw z kloszem poliwęglanowym Solar 340 IP66. Oświetlenie zewnętrzne (oprawa Proxima 1x55W IP65 IK10) będzie załączane ręcznie lub za pośrednictwem czujnika zmierzchowego Ochrona przed porażeniem prądem elektrycznym. Ochrona przed dotykiem bezpośrednim (ochrona podstawowa) realizowana będzie za sprawą izolacji roboczej, która musi być długotrwale wytrzymała na obciążenie mechaniczne, wpływy chemiczne, elektryczne i termiczne. Ochronę przed dotykiem pośrednim (ochrona dodatkowa) przyjęto samoczynne wyłączenie zasilania przy zwarciu części czynnej z częścią przewodzącą w normalnych warunkach nie będącą pod napięciem, oraz przy wystąpieniu prądu różnicowego większego niż 30mA (wyłączniki różnicowo prądowe).

5 instalacje uziemiającą wykonać w postaci miedziowanych prętów stalowych pogrążanych mechanicznie. Do uziemienia bezpośrednio podłączyć główną szynę uziemiającą GSU. Wykonać pomiary rezystancji uziemienia, wartość ta nie powinna być wyższa niż 5 Ώ. Wszystkie łączenia zabezpieczyć przed korozją. Do GSU podłączyć przewodem LY10mm2 PE rozdzielnicy oraz wszystkie elementy stałe budynku jak: rury metalowe, konstrukcje sufitów lub ścinek GK i inne. 5. Wykaz norm związanych, aktów prawnych i literatury Ustawa z dn. 7 lipca 1994r. "Prawo budowlane" z późniejszymi zmianami - tekst jednolity zgodnie z obwieszczeniem Ministra Rozwoju Regionalnego i Budownictwa z dnia r. (Dz.U. nr 106 z dnia r.); wraz z późniejszymi nowelizacjami. Rozporządzeniem ministra Spraw Wewnętrznych i Administracji z dnia r. "W sprawie szczegółowego zakresu i formy projektu budowlanego" (Dz.U. Nr140 poz. 906 z r.). Norma PN IEC październik 2003 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Norma N SEP E Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa. Norma SEP N SEP E 004 "Elektroenergetyczne i sygnalizacyjne linie kablowe Rozporządzenie Ministra infrastruktury z dnia r. W sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia PN-IEC Instalacje elektryczne w obiektach budowlanych; Ochrona zapewniająca bezpieczeństwo; Dobór środków ochrony w zależności od wpływów zewnętrznych; Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych PN-EN Światło i oświetlenie Oświetlenie miejsc pracy PN-HD Instalacje elektryczne niskiego napięcia; Ochrona dla zapewnienia bezpieczeństwa; Ochrona przed porażeniem elektrycznym PN-IEC Instalacje elektryczne w obiektach budowlanych; Ochrona dla zapewnienia bezpieczeństwa; Ochrona przed prądem przetężeniowym PN-IEC Instalacje elektryczne w obiektach budowlanych; Ochrona dla zapewnienia bezpieczeństwa; Ochrona przed przepięciami atmosferycznymi i łączeniowymi

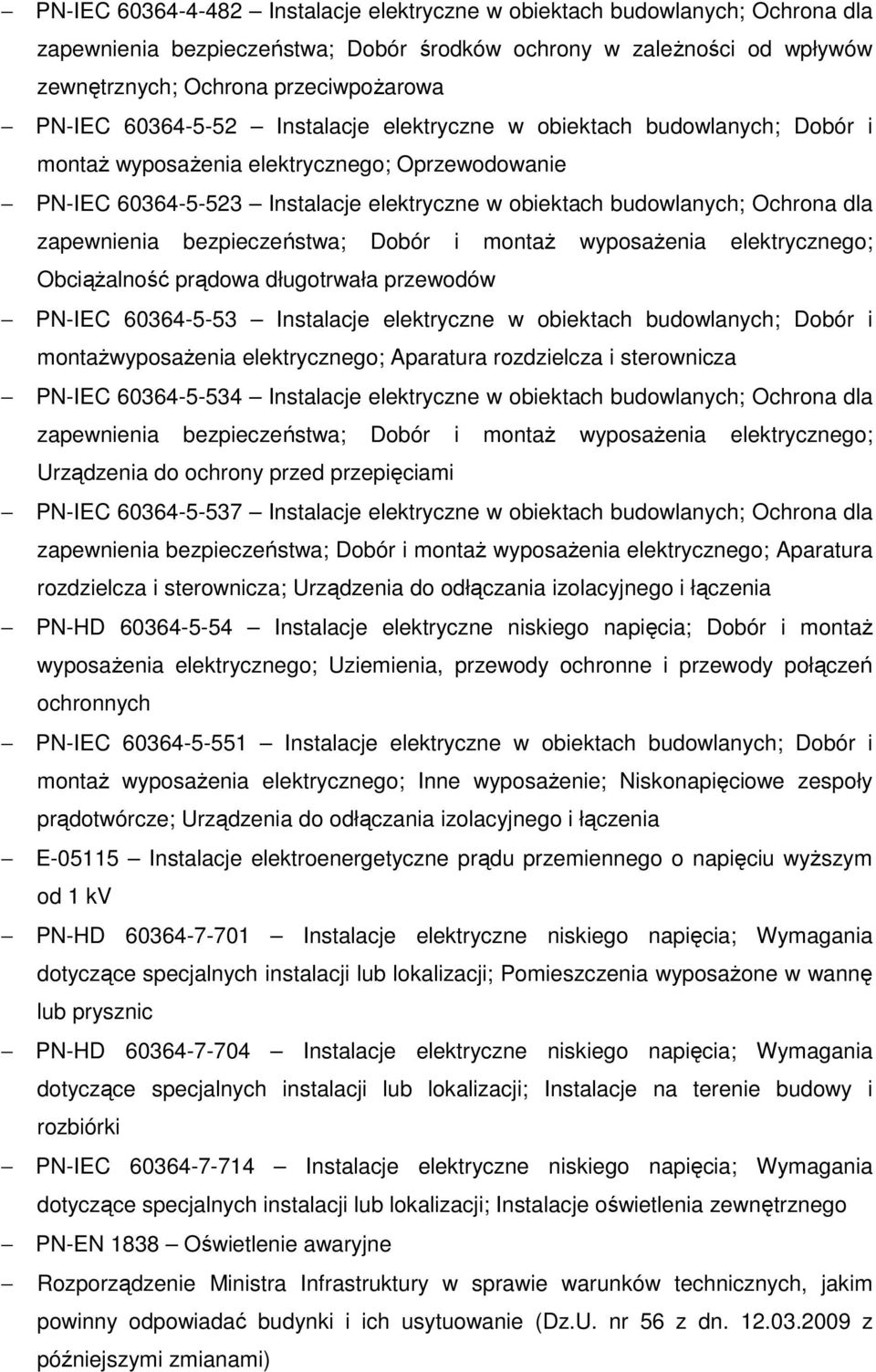

6 PN-IEC Instalacje elektryczne w obiektach budowlanych; Ochrona dla zapewnienia bezpieczeństwa; Dobór środków ochrony w zależności od wpływów zewnętrznych; Ochrona przeciwpożarowa PN-IEC Instalacje elektryczne w obiektach budowlanych; Dobór i montaż wyposażenia elektrycznego; Oprzewodowanie PN-IEC Instalacje elektryczne w obiektach budowlanych; Ochrona dla zapewnienia bezpieczeństwa; Dobór i montaż wyposażenia elektrycznego; Obciążalność prądowa długotrwała przewodów PN-IEC Instalacje elektryczne w obiektach budowlanych; Dobór i montażwyposażenia elektrycznego; Aparatura rozdzielcza i sterownicza PN-IEC Instalacje elektryczne w obiektach budowlanych; Ochrona dla zapewnienia bezpieczeństwa; Dobór i montaż wyposażenia elektrycznego; Urządzenia do ochrony przed przepięciami PN-IEC Instalacje elektryczne w obiektach budowlanych; Ochrona dla zapewnienia bezpieczeństwa; Dobór i montaż wyposażenia elektrycznego; Aparatura rozdzielcza i sterownicza; Urządzenia do odłączania izolacyjnego i łączenia PN-HD Instalacje elektryczne niskiego napięcia; Dobór i montaż wyposażenia elektrycznego; Uziemienia, przewody ochronne i przewody połączeń ochronnych PN-IEC Instalacje elektryczne w obiektach budowlanych; Dobór i montaż wyposażenia elektrycznego; Inne wyposażenie; Niskonapięciowe zespoły prądotwórcze; Urządzenia do odłączania izolacyjnego i łączenia E Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1 kv PN-HD Instalacje elektryczne niskiego napięcia; Wymagania dotyczące specjalnych instalacji lub lokalizacji; Pomieszczenia wyposażone w wannę lub prysznic PN-HD Instalacje elektryczne niskiego napięcia; Wymagania dotyczące specjalnych instalacji lub lokalizacji; Instalacje na terenie budowy i rozbiórki PN-IEC Instalacje elektryczne niskiego napięcia; Wymagania dotyczące specjalnych instalacji lub lokalizacji; Instalacje oświetlenia zewnętrznego PN-EN 1838 Oświetlenie awaryjne Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 56 z dn z późniejszymi zmianami)

7 7. RYSUNKI TECHNICZNE: RYS 1. Instalacje zewnętrzne, RYS 2. Instalacje wewnętrzne pawilonu sanitarnego, RYS 8. Schemat rozdzielnicy RG pawilonu sanitarnego,

8 INFORMACJA (dotycząca bezpieczeństwa i ochrony zdrowia) w oparciu: rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 z 2003 r. poz.401) oraz zgodnie z: rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 z 2003 r. poz.1126) WYTYCZNE DO PLANU BIOZ 1. Zakres robót dla całego zamierzenia budowlanego Zakres robót obejmuje prace budowlane w zakresie wlz zewnętrznych i wewnętrznych, instalacji uziomów, połączeń wyrównawczych i wymiany słupów oświetlenia zewnętrznego. Szczegółowy zakres określony został w opisie technicznym części elektroenergetycznej projektu budowlanego. 2. Wykaz istniejących obiektów budowlanych podlegających przełożeniu lub rozbiórce W zakresie prac występuje demontaż słupów i opraw oświetleniowych. 3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Elementem budowy, który może stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi są: Prace wykonywane przy kablach elektroenergetycznych Prace wykonywane na wysokościach Prace wykonywane przy użyciu elektronarzędzi i przedłużaczy elektrycznych 4. Zagrożenie dla bezpieczeństwa i zdrowia ludzi występujące podczas budowy Stosować przepisy BHP dotyczące samych robót i używać narzędzi atestowanychlegalizowanych i odzieży ochronnej. Prace te powinny być wykonywane przez osoby posiadająca stosowne uprawnienia. Zatrudniona firma i jej pracownicy powinni posiadać odpowiednie uprawnienia do prowadzenia prac i używać tylko atestowanych posiadających aktualne badania techniczne narzędzi i sprzętu. Dopuszczenie pracowników do pracy winien dokonać kierownik robót elektrycznych po przekazaniu odpowiednich narzędzi. Zachować ostrożność przy pracach przy istniejących urządzeniach energetycznych.
