1 Liebert CRV od 11 kw do 50 kw Wydajne chłodzenie sprzętu IT

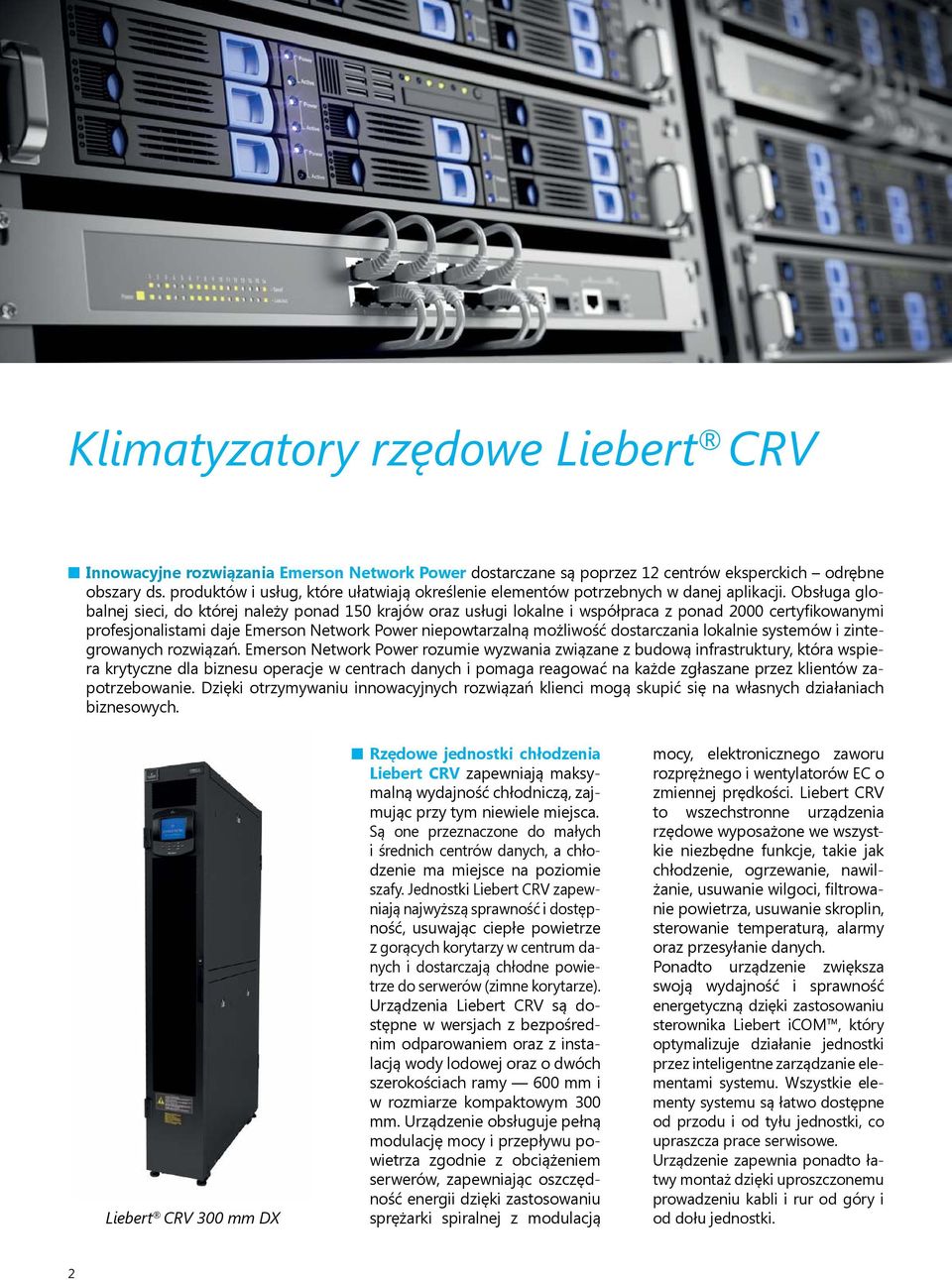

2 Klimatyzatory rzędowe Liebert CRV Innowacyjne rozwiązania Emerson Network Power dostarczane są poprzez 12 centrów eksperckich odrębne obszary ds. produktów i usług, które ułatwiają określenie elementów potrzebnych w danej aplikacji. Obsługa globalnej sieci, do której należy ponad 150 krajów oraz usługi lokalne i współpraca z ponad 2000 certyfikowanymi profesjonalistami daje Emerson Network Power niepowtarzalną możliwość dostarczania lokalnie systemów i zintegrowanych rozwiązań. Emerson Network Power rozumie wyzwania związane z budową infrastruktury, która wspiera krytyczne dla biznesu operacje w centrach danych i pomaga reagować na każde zgłaszane przez klientów zapotrzebowanie. Dzięki otrzymywaniu innowacyjnych rozwiązań klienci mogą skupić się na własnych działaniach biznesowych. Liebert CRV 300 mm DX Rzędowe jednostki chłodzenia Liebert CRV zapewniają maksymalną wydajność chłodniczą, zajmując przy tym niewiele miejsca. Są one przeznaczone do małych i średnich centrów danych, a chłodzenie ma miejsce na poziomie szafy. Jednostki Liebert CRV zapewniają najwyższą sprawność i dostępność, usuwając ciepłe powietrze z gorących korytarzy w centrum danych i dostarczają chłodne powietrze do serwerów (zimne korytarze). Urządzenia Liebert CRV są dostępne w wersjach z bezpośrednim odparowaniem oraz z instalacją wody lodowej oraz o dwóch szerokościach ramy 600 mm i w rozmiarze kompaktowym 300 mm. Urządzenie obsługuje pełną modulację mocy i przepływu powietrza zgodnie z obciążeniem serwerów, zapewniając oszczędność energii dzięki zastosowaniu sprężarki spiralnej z modulacją mocy, elektronicznego zaworu rozprężnego i wentylatorów EC o zmiennej prędkości. Liebert CRV to wszechstronne urządzenia rzędowe wyposażone we wszystkie niezbędne funkcje, takie jak chłodzenie, ogrzewanie, nawilżanie, usuwanie wilgoci, filtrowanie powietrza, usuwanie skroplin, sterowanie temperaturą, alarmy oraz przesyłanie danych. Ponadto urządzenie zwiększa swoją wydajność i sprawność energetyczną dzięki zastosowaniu sterownika Liebert icom, który optymalizuje działanie jednostki przez inteligentne zarządzanie elementami systemu. Wszystkie elementy systemu są łatwo dostępne od przodu i od tyłu jednostki, co upraszcza prace serwisowe. Urządzenie zapewnia ponadto łatwy montaż dzięki uproszczonemu prowadzeniu kabli i rur od góry i od dołu jednostki. 2

3 Infrastruktura chłodząca dla centrów danych do zastosowań w małych i dużych aplikacjach 3

4 Optymalizacja wydajności infrastruktury IT Funkcje i właściwości Urządzenia o zakresie mocy od 11 do 50 kw w wersjach z instalacją wody lodowej lub z systemem wykorzystującym bezpośrednie odparowanie Największa oszczędność energii w branży wzrost nawet o 50%w przypadku połączenia urządzenia Liebert CRV z systemem SmartAisle zapewniającym zatrzymywanie powietrza w zimnym korytarzu Najlepsza w swojej klasie jednostka do zarządzania energią cieplną w konfiguracjach rzędowych Możliwość dostosowania na terenie zakładu kierunku dystrybucji powietrza z dyfuzora maksymalizuje efekty chłodzenia Zintegrowany sterownik icom pozwala zarządzać mocą chłodniczą i przepływem powietrza za pomocą wentylatorów EC oraz sprężarki spiralnej o zmiennej mocy Idealne rozwiązanie dla skalowalnej infrastruktury IT większa wydajność chłodzenia i sprawność oraz mniejszy poziom hałasu w porównaniu z podobnymi konfiguracjami z instalacją wody lodowej lub systemem bezpośredniego odparowania. Liebert CRV jest autonomiczną jednostką klimatyzacji precyzyjnej, zaprojektowaną z myślą o rzędowych konfiguracjach w centrach danych. Liebert CRV to klimatyzacja precyzyjna posiadająca wiele opcji zapewniających regulację temperatury i wilgotności, filtrowanie powietrza oraz zarządzanie powiadomieniami, co zapewnia utrzymanie temperatur w centrum danych na optymalnym poziomie. Urządzenie nieprzerwanie monitoruje wszelkie zmiany wydzielanego ciepła i natychmiastowo rozpoczyna najbardziej wydajne i efektywne chłodzenie. Liebert CRV: Proste, bezpieczne, elastyczne. Liebert CRV to urządzenie plugandplay, które zostało zaprojektowane zarówno z myślą o potrzebach zabudowy otwartej, jak i zamkniętej. Chłodzenie ma miejsce na poziomie szafy, a nie całego pomieszczenia. Liebert CRV usuwa i filtruje gorące powietrze z przestrzeni między rzędami szaf w centrum danych i dostarcza chłodne powietrze do serwerów. Wbudowany dyfuzor powietrza w precyzyjny sposób kieruje powietrze w stronę źródła ciepła. Urządzenie Liebert CRV zostało zaprojektowane tak, aby spełniało kluczowe dla firmy zadania i zapewniało serwerom przez cały czas prawidłową temperaturę i wilgotność. Urządzenie Liebert CRV zapewnia chłodzenie na poziomie wymaganym przez serwery, dostosowując przepływ powietrza oraz moc chłodzenia. W odpowiedzi na różnorodne wymagania dotyczące instalacji, urządzenie jest dostępne w dwóch wersjach: Autonomiczny system wykorzystujący bezpośrednie odparowanie o zmiennej mocy do 36 kw, dostępny w wersjach o szerokości 300 mm i 600 mm, wyposażony w montowany na ścianie lub dachu skraplacz. System z instalacją wody lodowej o mocy do 50 kw, dostępny w wersjach o szerokości 300 mm i 600 mm. 4

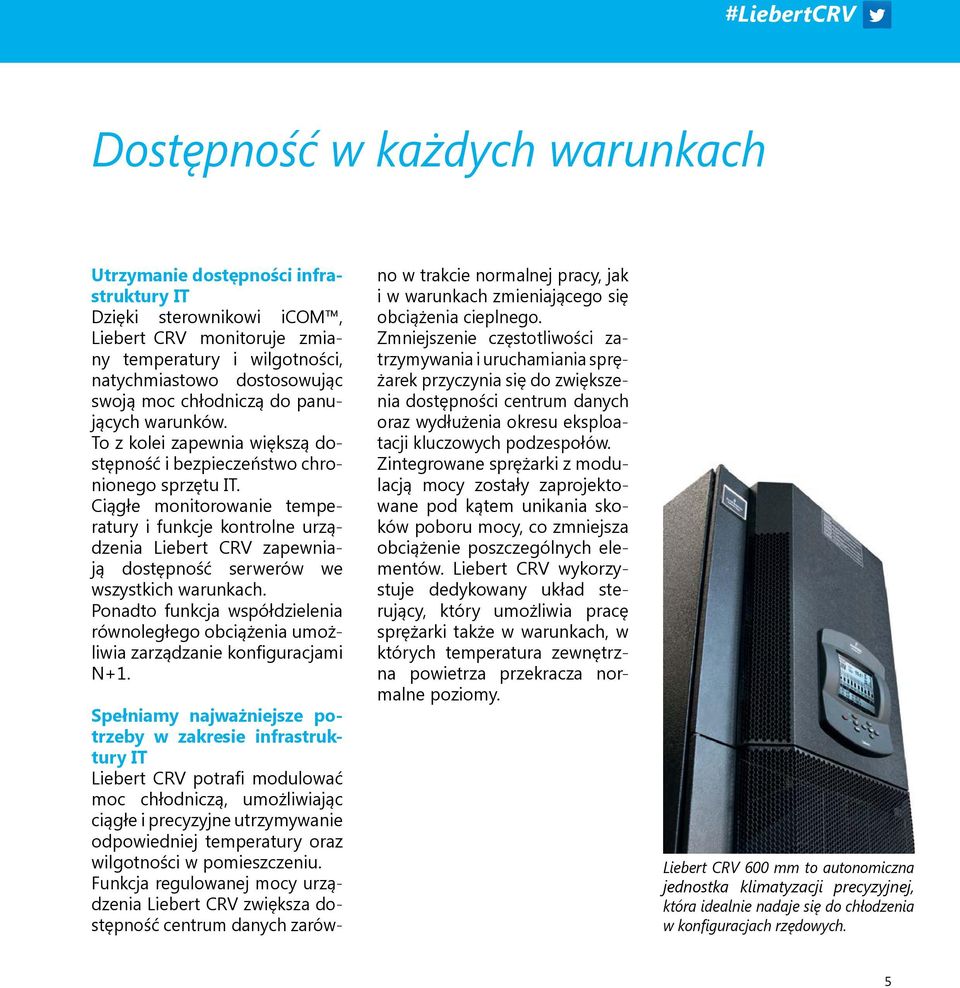

5 #LiebertCRV Dostępność w każdych warunkach Utrzymanie dostępności infrastruktury IT Dzięki sterownikowi icom, Liebert CRV monitoruje zmiany temperatury i wilgotności, natychmiastowo dostosowując swoją moc chłodniczą do panujących warunków. To z kolei zapewnia większą dostępność i bezpieczeństwo chronionego sprzętu IT. Ciągłe monitorowanie temperatury i funkcje kontrolne urządzenia Liebert CRV zapewniają dostępność serwerów we wszystkich warunkach. Ponadto funkcja współdzielenia równoległego obciążenia umożliwia zarządzanie konfiguracjami N+1. Spełniamy najważniejsze potrzeby w zakresie infrastruktury IT Liebert CRV potrafi modulować moc chłodniczą, umożliwiając ciągłe i precyzyjne utrzymywanie odpowiedniej temperatury oraz wilgotności w pomieszczeniu. Funkcja regulowanej mocy urządzenia Liebert CRV zwiększa dostępność centrum danych zarówno w trakcie normalnej pracy, jak i w warunkach zmieniającego się obciążenia cieplnego. Zmniejszenie częstotliwości zatrzymywania i uruchamiania sprężarek przyczynia się do zwiększenia dostępności centrum danych oraz wydłużenia okresu eksploatacji kluczowych podzespołów. Zintegrowane sprężarki z modulacją mocy zostały zaprojektowane pod kątem unikania skoków poboru mocy, co zmniejsza obciążenie poszczególnych elementów. Liebert CRV wykorzystuje dedykowany układ sterujący, który umożliwia pracę sprężarki także w warunkach, w których temperatura zewnętrzna powietrza przekracza normalne poziomy. Liebert CRV 600 mm to autonomiczna jednostka klimatyzacji precyzyjnej, która idealnie nadaje się do chłodzenia w konfiguracjach rzędowych. 5

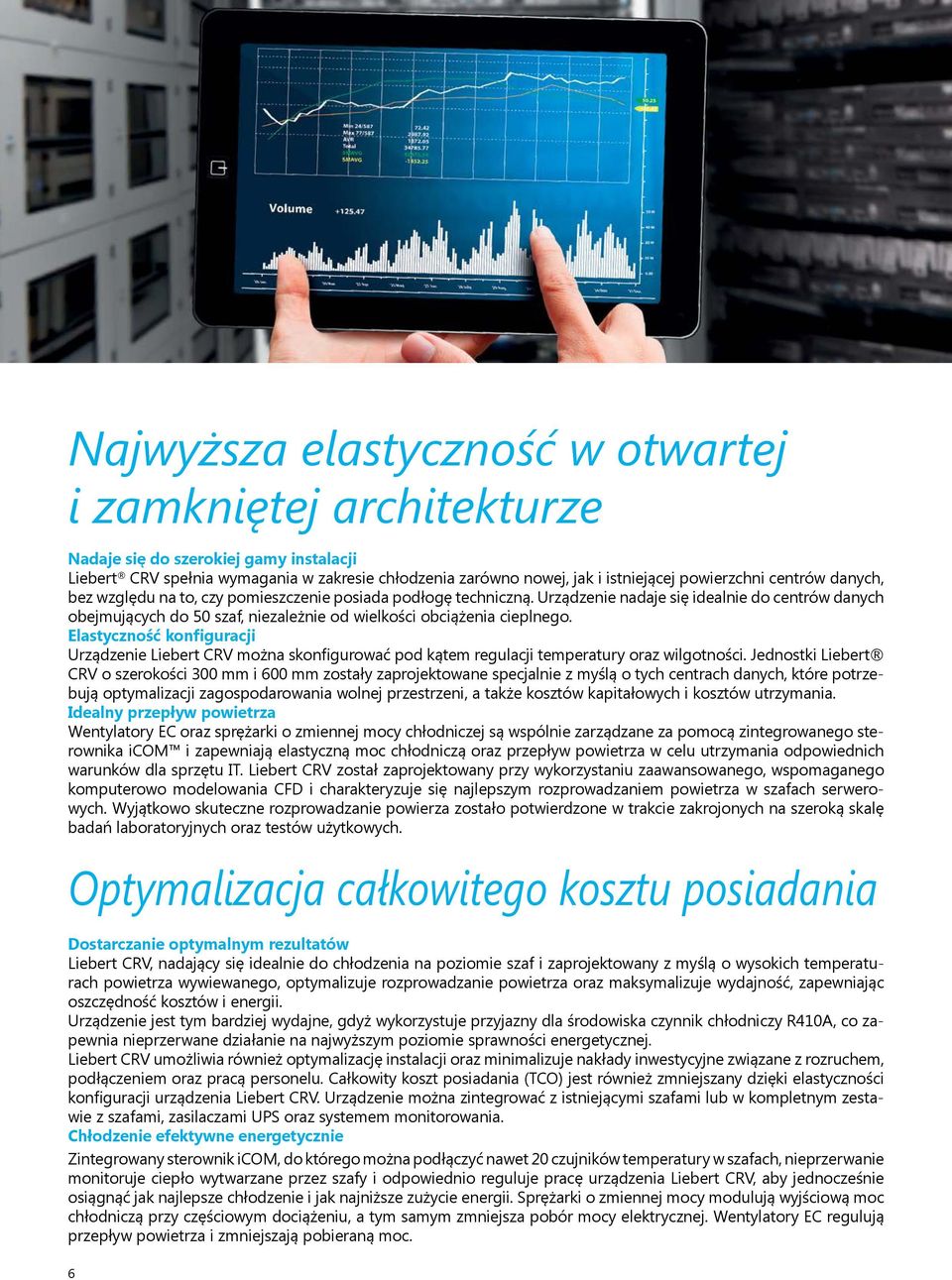

6 Najwyższa elastyczność w otwartej i zamkniętej architekturze Nadaje się do szerokiej gamy instalacji Liebert CRV spełnia wymagania w zakresie chłodzenia zarówno nowej, jak i istniejącej powierzchni centrów danych, bez względu na to, czy pomieszczenie posiada podłogę techniczną. Urządzenie nadaje się idealnie do centrów danych obejmujących do 50 szaf, niezależnie od wielkości obciążenia cieplnego. Elastyczność konfiguracji Urządzenie Liebert CRV można skonfigurować pod kątem regulacji temperatury oraz wilgotności. Jednostki Liebert CRV o szerokości 300 mm i 600 mm zostały zaprojektowane specjalnie z myślą o tych centrach danych, które potrzebują optymalizacji zagospodarowania wolnej przestrzeni, a także kosztów kapitałowych i kosztów utrzymania. Idealny przepływ powietrza Wentylatory EC oraz sprężarki o zmiennej mocy chłodniczej są wspólnie zarządzane za pomocą zintegrowanego sterownika icom i zapewniają elastyczną moc chłodniczą oraz przepływ powietrza w celu utrzymania odpowiednich warunków dla sprzętu IT. Liebert CRV został zaprojektowany przy wykorzystaniu zaawansowanego, wspomaganego komputerowo modelowania CFD i charakteryzuje się najlepszym rozprowadzaniem powietrza w szafach serwerowych. Wyjątkowo skuteczne rozprowadzanie powierza zostało potwierdzone w trakcie zakrojonych na szeroką skalę badań laboratoryjnych oraz testów użytkowych. Optymalizacja całkowitego kosztu posiadania Dostarczanie optymalnym rezultatów Liebert CRV, nadający się idealnie do chłodzenia na poziomie szaf i zaprojektowany z myślą o wysokich temperaturach powietrza wywiewanego, optymalizuje rozprowadzanie powietrza oraz maksymalizuje wydajność, zapewniając oszczędność kosztów i energii. Urządzenie jest tym bardziej wydajne, gdyż wykorzystuje przyjazny dla środowiska czynnik chłodniczy R410A, co zapewnia nieprzerwane działanie na najwyższym poziomie sprawności energetycznej. Liebert CRV umożliwia również optymalizację instalacji oraz minimalizuje nakłady inwestycyjne związane z rozruchem, podłączeniem oraz pracą personelu. Całkowity koszt posiadania (TCO) jest również zmniejszany dzięki elastyczności konfiguracji urządzenia Liebert CRV. Urządzenie można zintegrować z istniejącymi szafami lub w kompletnym zestawie z szafami, zasilaczami UPS oraz systemem monitorowania. Chłodzenie efektywne energetycznie Zintegrowany sterownik icom, do którego można podłączyć nawet 20 czujników temperatury w szafach, nieprzerwanie monitoruje ciepło wytwarzane przez szafy i odpowiednio reguluje pracę urządzenia Liebert CRV, aby jednocześnie osiągnąć jak najlepsze chłodzenie i jak najniższe zużycie energii. Sprężarki o zmiennej mocy modulują wyjściową moc chłodniczą przy częściowym dociążeniu, a tym samym zmniejsza pobór mocy elektrycznej. Wentylatory EC regulują przepływ powietrza i zmniejszają pobieraną moc. 6

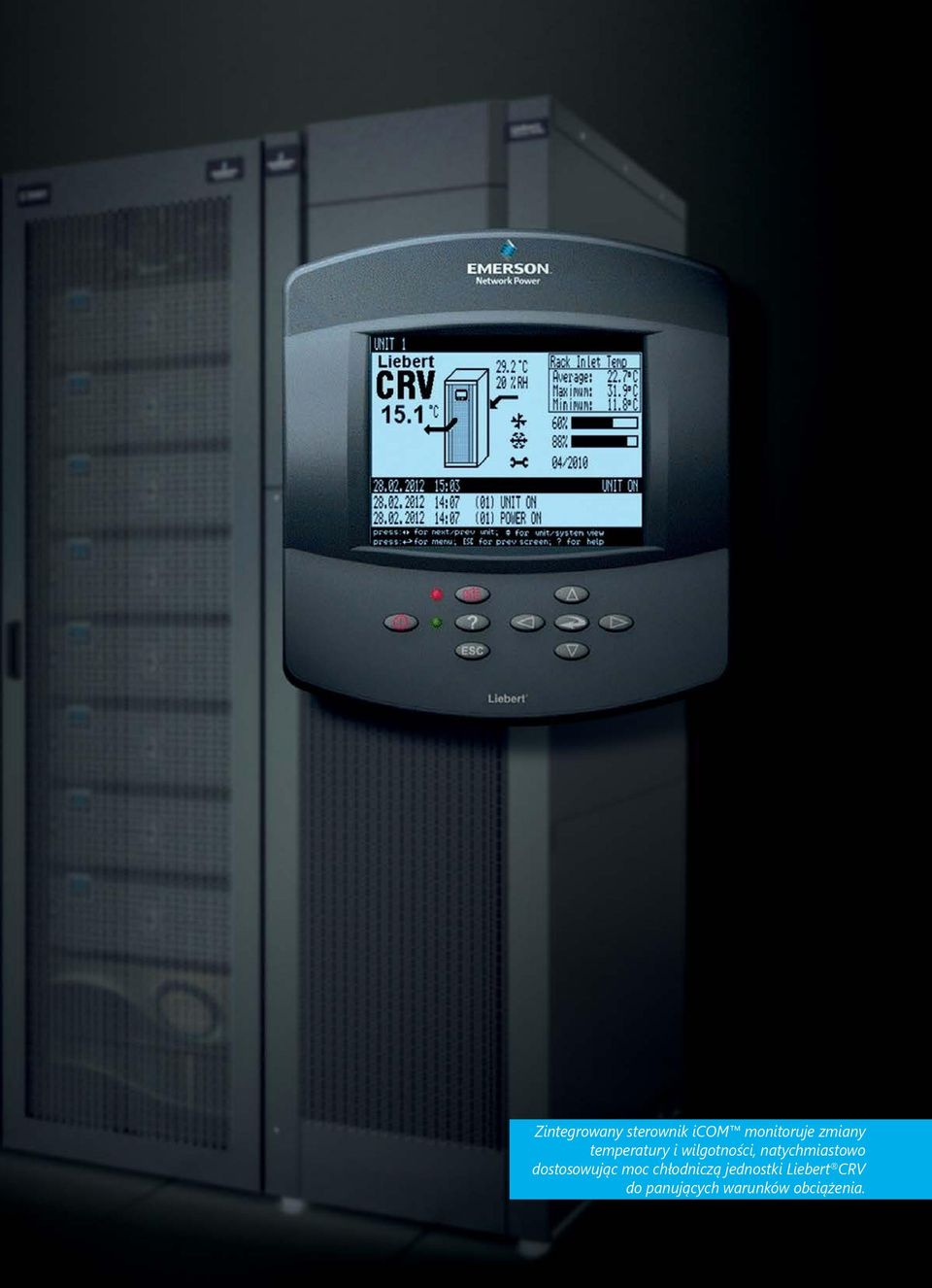

7 Zintegrowany sterownik icom monitoruje zmiany temperatury i wilgotności, natychmiastowo dostosowując moc chłodniczą jednostki Liebert CRV do panujących warunków obciążenia. 7

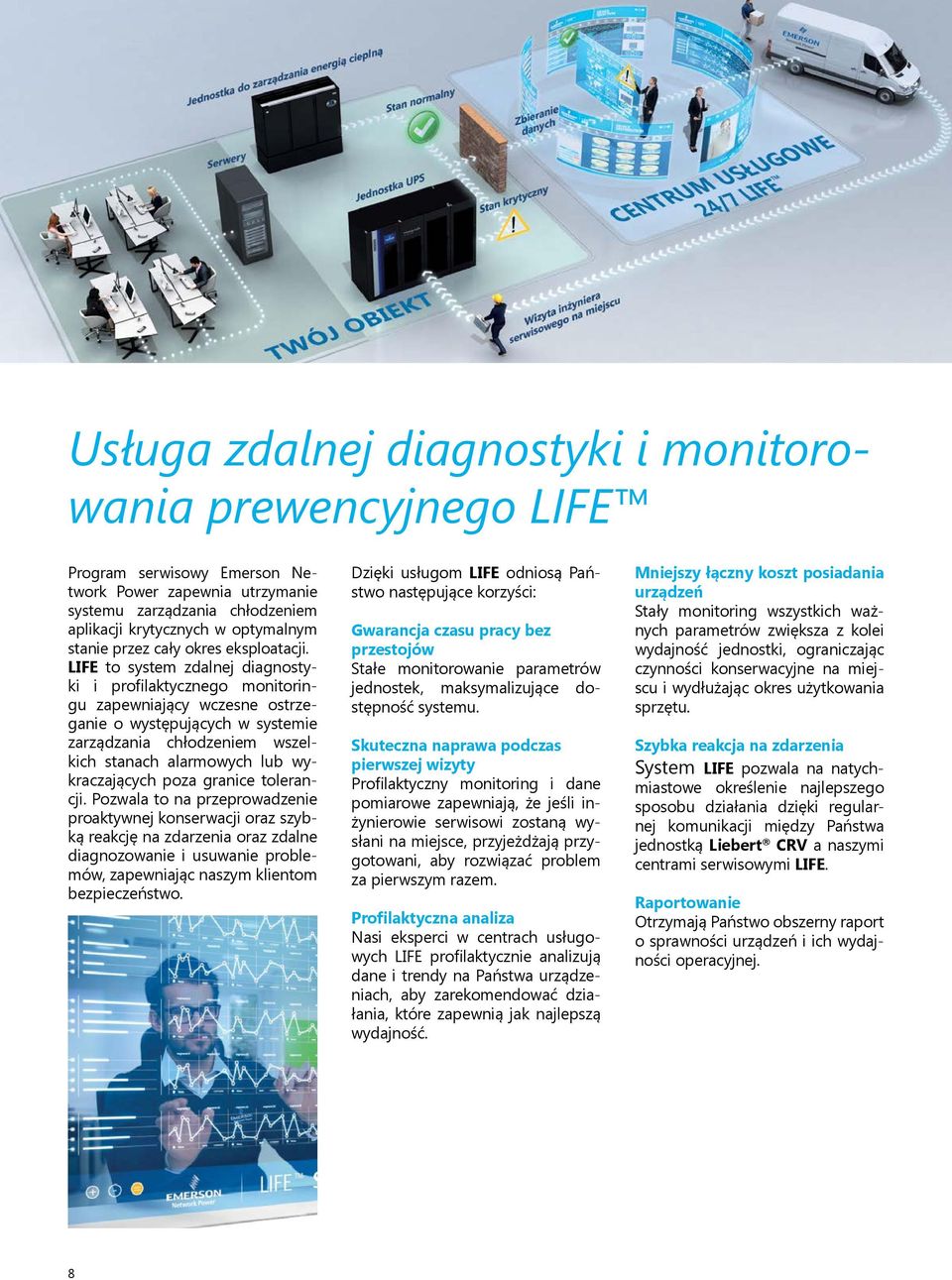

8 Usługa zdalnej diagnostyki i monitorowania prewencyjnego LIFE Program serwisowy Emerson Network Power zapewnia utrzymanie systemu zarządzania chłodzeniem aplikacji krytycznych w optymalnym stanie przez cały okres eksploatacji. LIFE to system zdalnej diagnostyki i profilaktycznego monitoringu zapewniający wczesne ostrzeganie o występujących w systemie zarządzania chłodzeniem wszelkich stanach alarmowych lub wykraczających poza granice tolerancji. Pozwala to na przeprowadzenie proaktywnej konserwacji oraz szybką reakcję na zdarzenia oraz zdalne diagnozowanie i usuwanie problemów, zapewniając naszym klientom bezpieczeństwo. Dzięki usługom LIFE odniosą Państwo następujące korzyści: Gwarancja czasu pracy bez przestojów Stałe monitorowanie parametrów jednostek, maksymalizujące dostępność systemu. Skuteczna naprawa podczas pierwszej wizyty Profilaktyczny monitoring i dane pomiarowe zapewniają, że jeśli inżynierowie serwisowi zostaną wysłani na miejsce, przyjeżdżają przygotowani, aby rozwiązać problem za pierwszym razem. Profilaktyczna analiza Nasi eksperci w centrach usługowych LIFE profilaktycznie analizują dane i trendy na Państwa urządzeniach, aby zarekomendować działania, które zapewnią jak najlepszą wydajność. Mniejszy łączny koszt posiadania urządzeń Stały monitoring wszystkich ważnych parametrów zwiększa z kolei wydajność jednostki, ograniczając czynności konserwacyjne na miejscu i wydłużając okres użytkowania sprzętu. Szybka reakcja na zdarzenia System LIFE pozwala na natychmiastowe określenie najlepszego sposobu działania dzięki regularnej komunikacji między Państwa jednostką Liebert CRV a naszymi centrami serwisowymi LIFE. Raportowanie Otrzymają Państwo obszerny raport o sprawności urządzeń i ich wydajności operacyjnej. 8

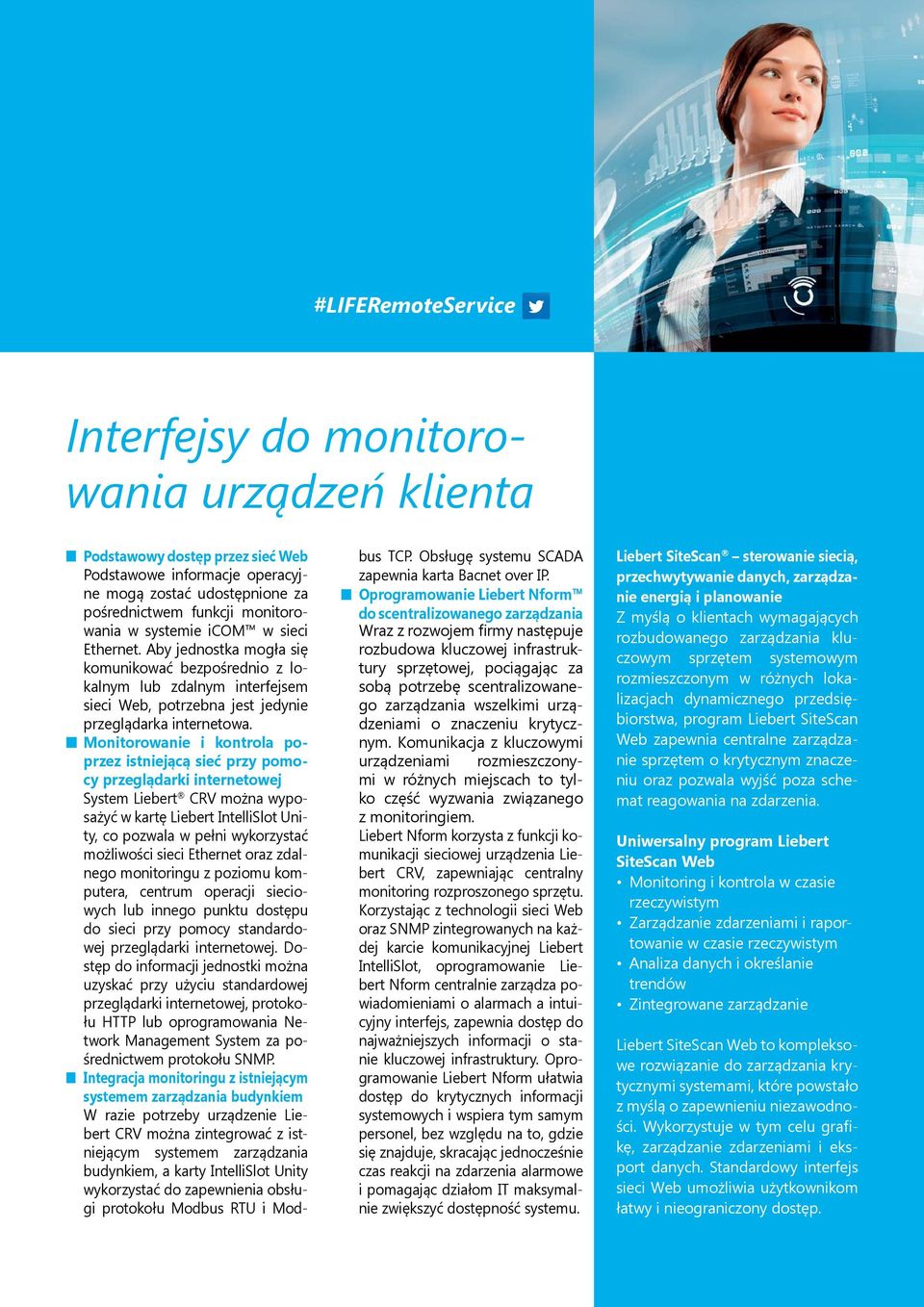

9 #LIFERemoteService Interfejsy do monitorowania urządzeń klienta Podstawowy dostęp przez sieć Web Podstawowe informacje operacyjne mogą zostać udostępnione za pośrednictwem funkcji monitorowania w systemie icom w sieci Ethernet. Aby jednostka mogła się komunikować bezpośrednio z lokalnym lub zdalnym interfejsem sieci Web, potrzebna jest jedynie przeglądarka internetowa. Monitorowanie i kontrola poprzez istniejącą sieć przy pomocy przeglądarki internetowej System Liebert CRV można wyposażyć w kartę Liebert IntelliSlot Unity, co pozwala w pełni wykorzystać możliwości sieci Ethernet oraz zdalnego monitoringu z poziomu komputera, centrum operacji sieciowych lub innego punktu dostępu do sieci przy pomocy standardowej przeglądarki internetowej. Dostęp do informacji jednostki można uzyskać przy użyciu standardowej przeglądarki internetowej, protokołu HTTP lub oprogramowania Network Management System za pośrednictwem protokołu SNMP. Integracja monitoringu z istniejącym systemem zarządzania budynkiem W razie potrzeby urządzenie Liebert CRV można zintegrować z istniejącym systemem zarządzania budynkiem, a karty IntelliSlot Unity wykorzystać do zapewnienia obsługi protokołu Modbus RTU i Modbus TCP. Obsługę systemu SCADA zapewnia karta Bacnet over IP. Oprogramowanie Liebert Nform do scentralizowanego zarządzania Wraz z rozwojem firmy następuje rozbudowa kluczowej infrastruktury sprzętowej, pociągając za sobą potrzebę scentralizowanego zarządzania wszelkimi urządzeniami o znaczeniu krytycznym. Komunikacja z kluczowymi urządzeniami rozmieszczonymi w różnych miejscach to tylko część wyzwania związanego z monitoringiem. Liebert Nform korzysta z funkcji komunikacji sieciowej urządzenia Liebert CRV, zapewniając centralny monitoring rozproszonego sprzętu. Korzystając z technologii sieci Web oraz SNMP zintegrowanych na każdej karcie komunikacyjnej Liebert IntelliSlot, oprogramowanie Liebert Nform centralnie zarządza powiadomieniami o alarmach a intuicyjny interfejs, zapewnia dostęp do najważniejszych informacji o stanie kluczowej infrastruktury. Oprogramowanie Liebert Nform ułatwia dostęp do krytycznych informacji systemowych i wspiera tym samym personel, bez względu na to, gdzie się znajduje, skracając jednocześnie czas reakcji na zdarzenia alarmowe i pomagając działom IT maksymalnie zwiększyć dostępność systemu. Liebert SiteScan sterowanie siecią, przechwytywanie danych, zarządzanie energią i planowanie Z myślą o klientach wymagających rozbudowanego zarządzania kluczowym sprzętem systemowym rozmieszczonym w różnych lokalizacjach dynamicznego przedsiębiorstwa, program Liebert SiteScan Web zapewnia centralne zarządzanie sprzętem o krytycznym znaczeniu oraz pozwala wyjść poza schemat reagowania na zdarzenia. Uniwersalny program Liebert SiteScan Web Monitoring i kontrola w czasie rzeczywistym Zarządzanie zdarzeniami i raportowanie w czasie rzeczywistym Analiza danych i określanie trendów Zintegrowane zarządzanie Liebert SiteScan Web to kompleksowe rozwiązanie do zarządzania krytycznymi systemami, które powstało z myślą o zapewnieniu niezawodności. Wykorzystuje w tym celu grafikę, zarządzanie zdarzeniami i eksport danych. Standardowy interfejs sieci Web umożliwia użytkownikom łatwy i nieograniczony dostęp. 9

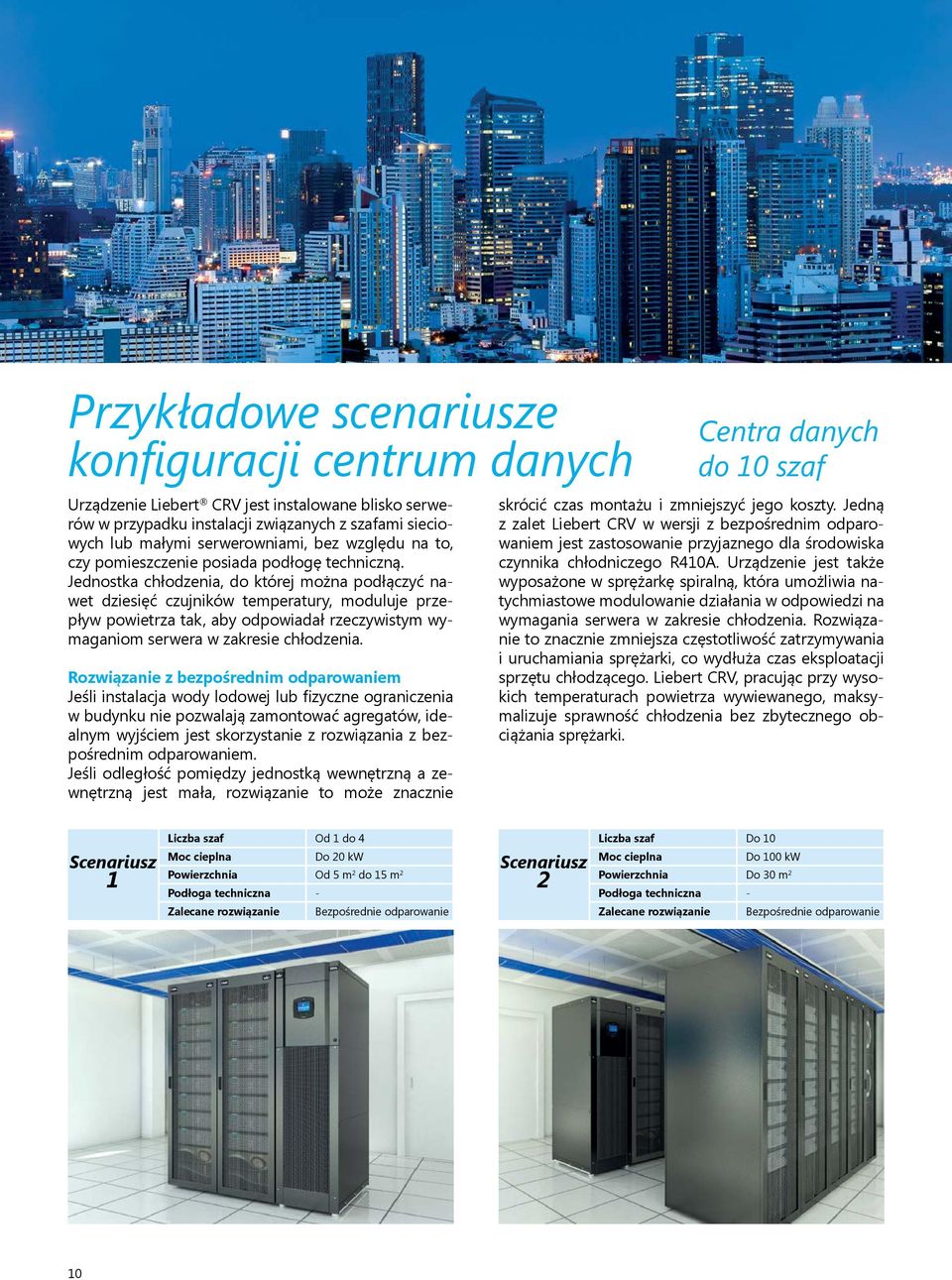

10 Przykładowe scenariusze konfiguracji centrum danych Urządzenie Liebert CRV jest instalowane blisko serwerów w przypadku instalacji związanych z szafami sieciowych lub małymi serwerowniami, bez względu na to, czy pomieszczenie posiada podłogę techniczną. Jednostka chłodzenia, do której można podłączyć nawet dziesięć czujników temperatury, moduluje przepływ powietrza tak, aby odpowiadał rzeczywistym wymaganiom serwera w zakresie chłodzenia. Rozwiązanie z bezpośrednim odparowaniem Jeśli instalacja wody lodowej lub fizyczne ograniczenia w budynku nie pozwalają zamontować agregatów, idealnym wyjściem jest skorzystanie z rozwiązania z bezpośrednim odparowaniem. Jeśli odległość pomiędzy jednostką wewnętrzną a zewnętrzną jest mała, rozwiązanie to może znacznie Centra danych do 10 szaf skrócić czas montażu i zmniejszyć jego koszty. Jedną z zalet Liebert CRV w wersji z bezpośrednim odparowaniem jest zastosowanie przyjaznego dla środowiska czynnika chłodniczego R410A. Urządzenie jest także wyposażone w sprężarkę spiralną, która umożliwia natychmiastowe modulowanie działania w odpowiedzi na wymagania serwera w zakresie chłodzenia. Rozwiązanie to znacznie zmniejsza częstotliwość zatrzymywania i uruchamiania sprężarki, co wydłuża czas eksploatacji sprzętu chłodzącego. Liebert CRV, pracując przy wysokich temperaturach powietrza wywiewanego, maksymalizuje sprawność chłodzenia bez zbytecznego obciążania sprężarki. Scenariusz 1 Liczba szaf Od 1 do 4 Moc cieplna Do 20 kw Powierzchnia Od 5 m 2 do 15 m 2 Podłoga techniczna - Zalecane rozwiązanie Bezpośrednie odparowanie Scenariusz 2 Liczba szaf Do 10 Moc cieplna Do 100 kw Powierzchnia Do 30 m 2 Podłoga techniczna - Zalecane rozwiązanie Bezpośrednie odparowanie 10

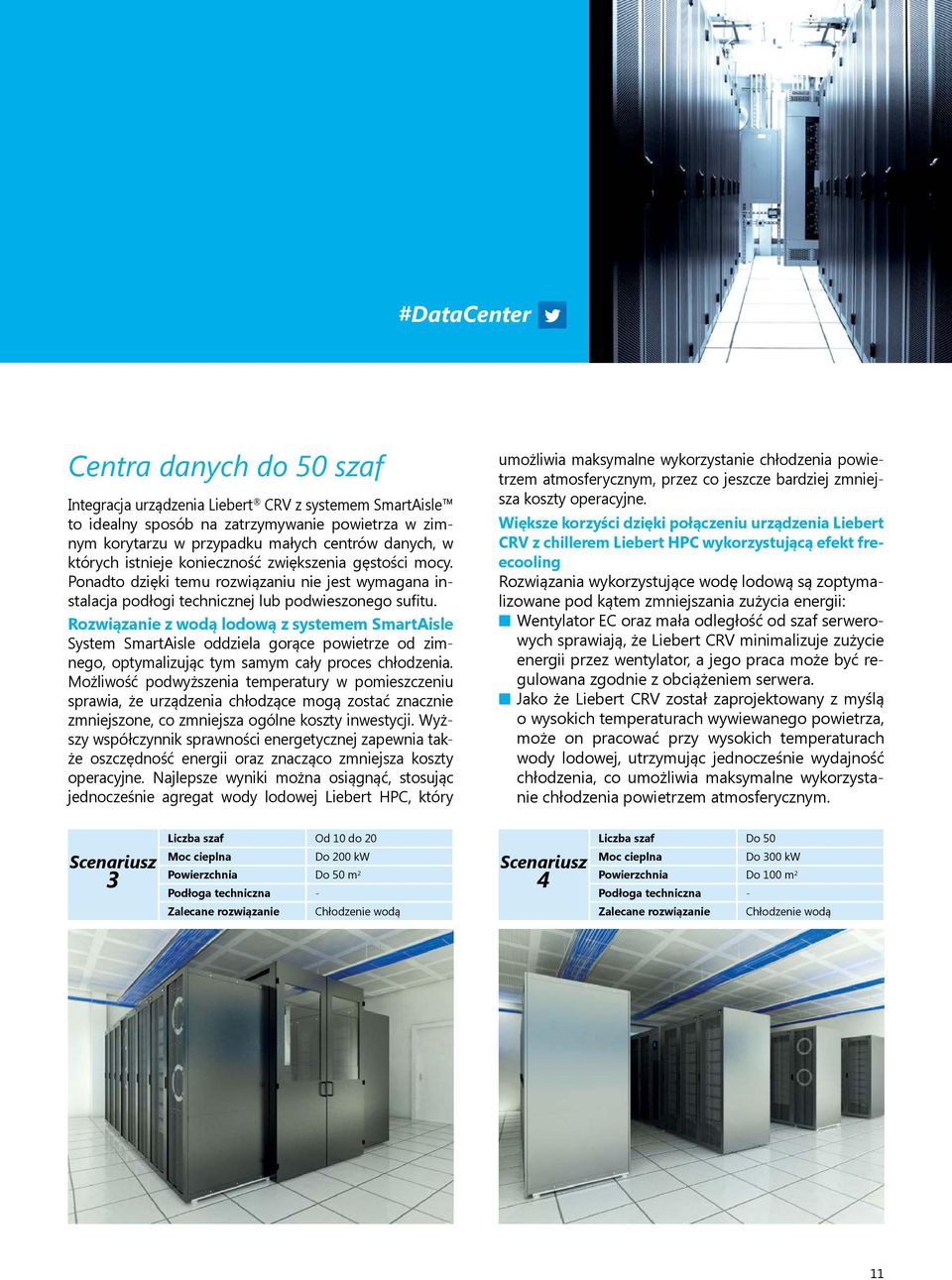

11 #DataCenter Centra danych do 50 szaf Integracja urządzenia Liebert CRV z systemem SmartAisle to idealny sposób na zatrzymywanie powietrza w zimnym korytarzu w przypadku małych centrów danych, w których istnieje konieczność zwiększenia gęstości mocy. Ponadto dzięki temu rozwiązaniu nie jest wymagana instalacja podłogi technicznej lub podwieszonego sufitu. Rozwiązanie z wodą lodową z systemem SmartAisle System SmartAisle oddziela gorące powietrze od zimnego, optymalizując tym samym cały proces chłodzenia. Możliwość podwyższenia temperatury w pomieszczeniu sprawia, że urządzenia chłodzące mogą zostać znacznie zmniejszone, co zmniejsza ogólne koszty inwestycji. Wyższy współczynnik sprawności energetycznej zapewnia także oszczędność energii oraz znacząco zmniejsza koszty operacyjne. Najlepsze wyniki można osiągnąć, stosując jednocześnie agregat wody lodowej Liebert HPC, który umożliwia maksymalne wykorzystanie chłodzenia powietrzem atmosferycznym, przez co jeszcze bardziej zmniejsza koszty operacyjne. Większe korzyści dzięki połączeniu urządzenia Liebert CRV z chillerem Liebert HPC wykorzystującą efekt freecooling Rozwiązania wykorzystujące wodę lodową są zoptymalizowane pod kątem zmniejszania zużycia energii: Wentylator EC oraz mała odległość od szaf serwerowych sprawiają, że Liebert CRV minimalizuje zużycie energii przez wentylator, a jego praca może być regulowana zgodnie z obciążeniem serwera. Jako że Liebert CRV został zaprojektowany z myślą o wysokich temperaturach wywiewanego powietrza, może on pracować przy wysokich temperaturach wody lodowej, utrzymując jednocześnie wydajność chłodzenia, co umożliwia maksymalne wykorzystanie chłodzenia powietrzem atmosferycznym. Liczba szaf Od 10 do 20 Liczba szaf Do 50 Scenariusz 3 Moc cieplna Do 200 kw Powierzchnia Do 50 m 2 Podłoga techniczna - Scenariusz 4 Moc cieplna Do 300 kw Powierzchnia Do 100 m 2 Podłoga techniczna - Zalecane rozwiązanie Chłodzenie wodą Zalecane rozwiązanie Chłodzenie wodą 11

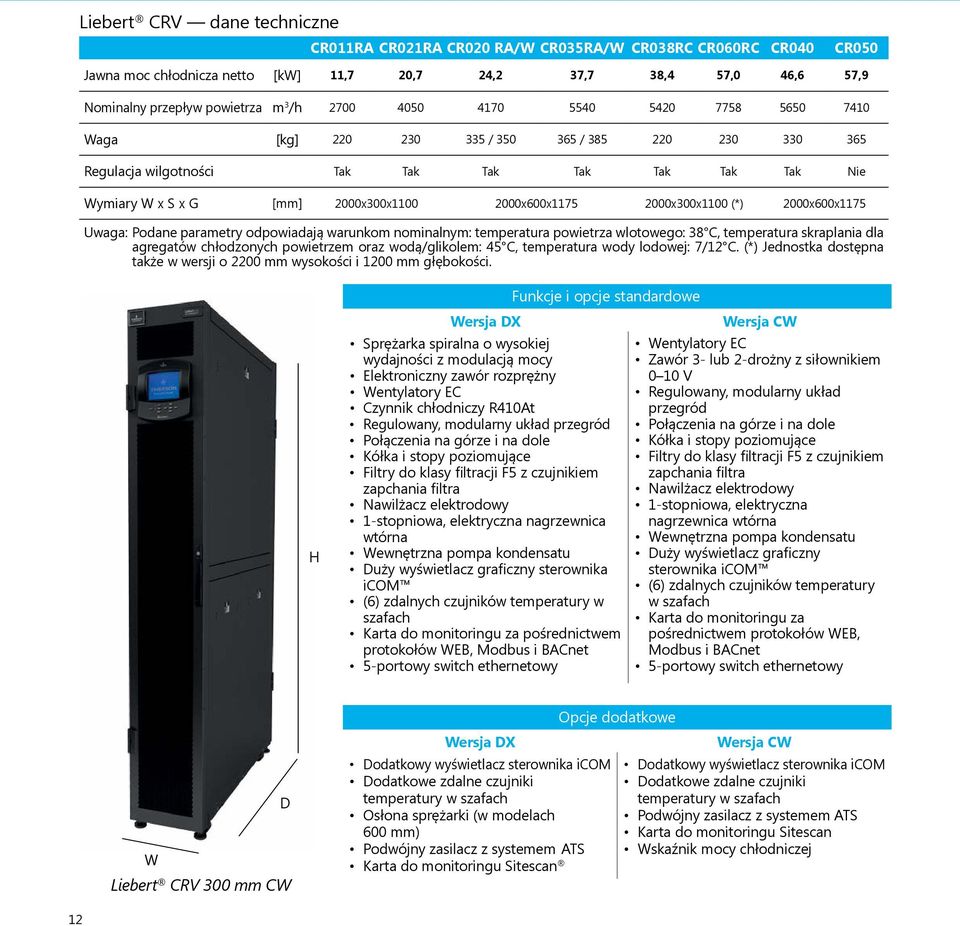

12 Liebert CRV dane techniczne CR011RA CR021RA CR020 RA/W CR035RA/W CR038RC CR060RC CR040 CR050 Jawna moc chłodnicza netto [kw] 11,7 20,7 24,2 37,7 38,4 57,0 46,6 57,9 Nominalny przepływ powietrza m 3 /h Waga [kg] / / Regulacja wilgotności Tak Tak Tak Tak Tak Tak Tak Nie Wymiary W x S x G [mm] 2000x300x x600x x300x1100 (*) 2000x600x1175 Uwaga: Podane parametry odpowiadają warunkom nominalnym: temperatura powietrza wlotowego: 38 C, temperatura skraplania dla agregatów chłodzonych powietrzem oraz wodą/glikolem: 45 C, temperatura wody lodowej: 7/12 C. (*) Jednostka dostępna także w wersji o 2200 mm wysokości i 1200 mm głębokości. H Funkcje i opcje standardowe Wersja DX Sprężarka spiralna o wysokiej wydajności z modulacją mocy Elektroniczny zawór rozprężny Wentylatory EC Czynnik chłodniczy R410At Regulowany, modularny układ przegród Połączenia na górze i na dole Kółka i stopy poziomujące Filtry do klasy filtracji F5 z czujnikiem zapchania filtra Nawilżacz elektrodowy 1-stopniowa, elektryczna nagrzewnica wtórna Wewnętrzna pompa kondensatu Duży wyświetlacz graficzny sterownika icom (6) zdalnych czujników temperatury w szafach Karta do monitoringu za pośrednictwem protokołów WEB, Modbus i BACnet 5-portowy switch ethernetowy Wersja CW Wentylatory EC Zawór 3- lub 2-drożny z siłownikiem 0 10 V Regulowany, modularny układ przegród Połączenia na górze i na dole Kółka i stopy poziomujące Filtry do klasy filtracji F5 z czujnikiem zapchania filtra Nawilżacz elektrodowy 1-stopniowa, elektryczna nagrzewnica wtórna Wewnętrzna pompa kondensatu Duży wyświetlacz graficzny sterownika icom (6) zdalnych czujników temperatury w szafach Karta do monitoringu za pośrednictwem protokołów WEB, Modbus i BACnet 5-portowy switch ethernetowy W D Liebert CRV 300 mm CW Wersja DX Dodatkowy wyświetlacz sterownika icom Dodatkowe zdalne czujniki temperatury w szafach Osłona sprężarki (w modelach 600 mm) Podwójny zasilacz z systemem ATS Karta do monitoringu Sitescan Opcje dodatkowe Wersja CW Dodatkowy wyświetlacz sterownika icom Dodatkowe zdalne czujniki temperatury w szafach Podwójny zasilacz z systemem ATS Karta do monitoringu Sitescan Wskaźnik mocy chłodniczej 12

13 #ThermalManagement Liebert CRV sprzężony ze skraplaczami chłodzonymi powietrzem Model Wymiary skraplaczy Liebert CRV zapewniający chłodzenie wodą/glikolem sprzężone z chłodnicą wentylatorową (drycooler) Wymiary chłodnicy cieczy Chłodzenie wodą lodową Temperatura otoczenia do 35 C Temperatura otoczenia do 40 C Temperatura otoczenia do 46 C Standardowy poziom hałasu Wer. wyciszona Jednostki chłodzone wodą lodową można podłączyć do agregatów Emerson Network Power (serii Liebert HPC lub Liebert AFC). Seria Liebert HPC to szeroka gama agregatów wody lodowej chłodzonych powietrzem lub wodą. Agregaty te znacznie zwiększają oszczędność energii w systemach i są dostępne w wersjach o różnych poziomach hałasu i trybach freecoolingu. Agregaty Liebert HPC wykorzystujące efekt freecooling są dostępne w wersjach o wydajności od 40 kw do 1600 kw. Adiabatyczne agregaty wody lodowej Liebert AFC są dostępne w wersjach o mocy od 500 kw do 1450 kw oraz zapewniają maksymalną sprawność i dostępność centrów danych. Standardowy poziom hałasu Wer. wyciszona Standardowy poziom hałasu Szerokość Głębokość Wysokość Waga HCR17 [mm] / [kg] HCR33 [mm] / [kg] HCR43 [mm] / [kg] HCR51 [mm] / [kg] HCR59 [mm] / [kg] HCR76 [mm] / [kg] HCR88 [mm] / [kg] Szerokość Głębokość Wysokość Waga ESM018 [mm] EST028 [mm] EST050 [mm] EST070 [mm] ELM018 [mm] ELM027 [mm] ELT047 [mm] ELT055 [mm] ELT065 [mm] Wer. wyciszona CR011RA 1 x HCR17 1 x HCR33 1 x HCR33 1 x HCR43 1 x HCR43 1 x HCR51 CR021RA 1 x HCR33 1 x HCR43 1 x HCR43 1 x HCR51 1 x HCR51 1 x HCR59 CR020RA 1 x HCR33 1 x HCR43 1 x HCR43 1 x HCR51 1 x HCR51 1 x HCR59 CR035RA 1 x HCR51 1 x HCR59 1 x HCR51 1 x HCR59 1 x HCR76 1 x HCR88 Model Temperatura otoczenia do 30 C Temperatura otoczenia do 35 C Temperatura otoczenia do 40 C Standardowy poziom hałasu Wer. wyciszona Standardowy poziom hałasu Wer. wyciszona Standardowy poziom hałasu Wer. wyciszona CR20RW 1 x ESM018 1 x ELM018 1 x EST028 1 x ELM027 1 x EST050 1 x ELT047 CR35RW 1 x EST028 1 x ELM027 1 x EST050 1 x ELT055 1 x EST070 1 x ELT065 13

14 Emerson Network Power Infrastruktura Thermal Management dla małych i dużych aplikacji Liebert HPC Szeroki asortyment wydajnych agregatów wody lodowej z funkcją freecooling, o mocy od 40 kw do 1600 kw Zaprojektowane specjalnie z myślą o centrach danych i o współpracy z systemem SmartAisle Wersja o doskonałej sprawności energetycznej Sterownik icom Liebert PDX - Liebert PCW Liebert PDX w wersjach od 15 do 120 kw Liebert PCW w wersjach od 30 do 220 kw Doskonała sprawność energetyczna Parametry certyfikowane przez Eurovent Wyjątkowe możliwości sterowania dzięki icom Liebert EFC Moduł pośredniego chłodzenia wyparnego z efektem freecoolingu Sterownik icom Wentylatory Liebert EC nowej generacji Wymiennik ciepła z certyfikatem Eurovent Platforma Trellis Trellis to stworzona przez Emerson Network Power platforma optymalizująca infrastrukturę w czasie rzeczywistym, która umożliwia jednolite zarządzanie infrastrukturą centrum danych informatycznych i przedsiębiorstw. Za pomocą oprogramowania platformy Trellis można zarządzać obciążeniem, śledzić zasoby, planować zmiany, wizualizować konfiguracje, analizować i obliczać zużycie energii, optymalizować sprzęt chłodzący i zasilający; umożliwia ona także wirtualizację. Platforma Trellis monitoruje centrum danych, analizuje zależności systemowe i pomaga działom informatycznym oraz przedsiębiorstwom utrzymać działanie centrum danych na najwyższym poziomie. Jest to ujednolicone i kompleksowe rozwiązanie, które ukazuje rzeczywistą sytuację w Twoim centrum danych, ułatwia podejmowanie właściwych decyzji i gwarantuje pewne działanie. 14

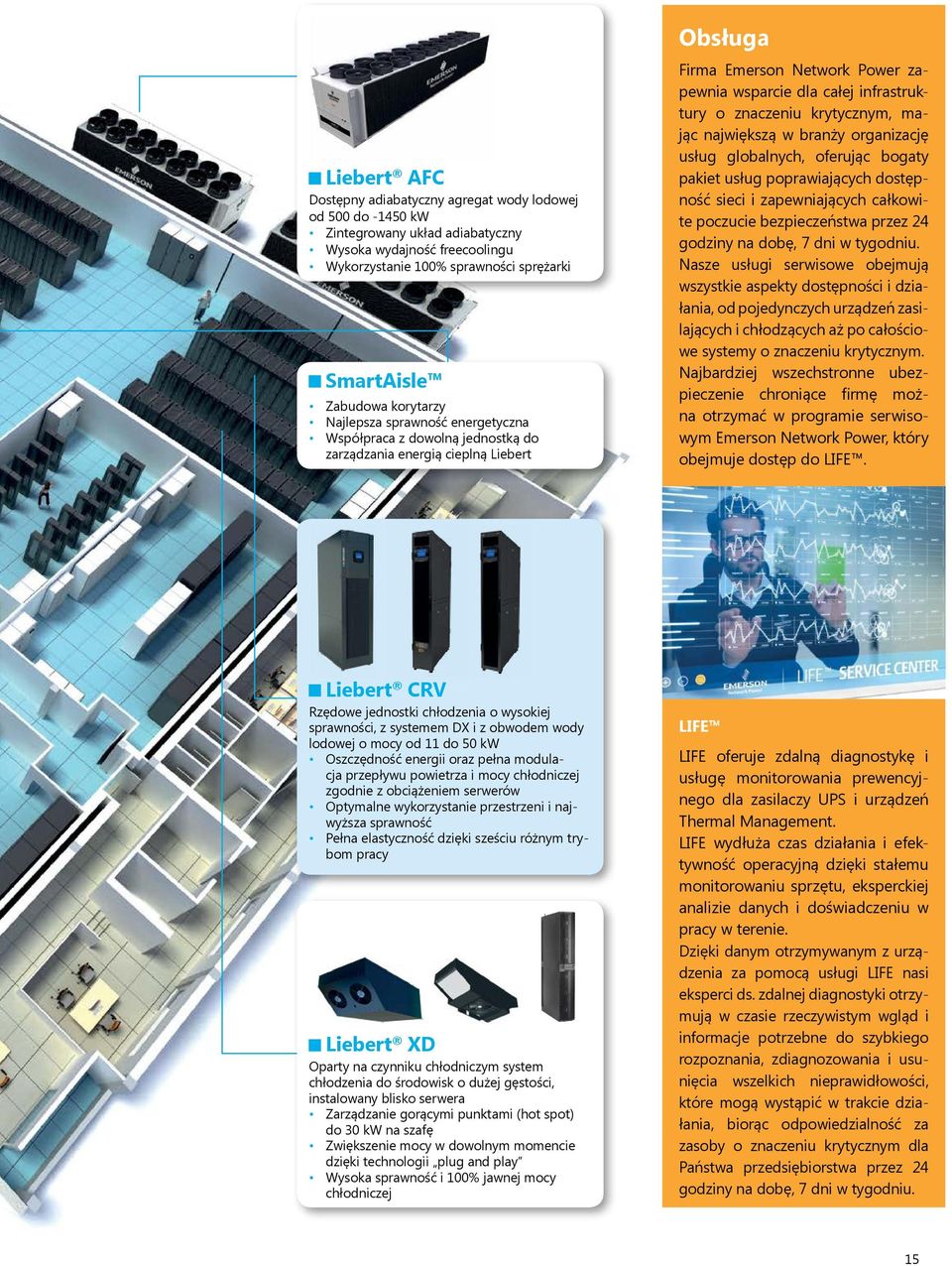

15 Liebert AFC Dostępny adiabatyczny agregat wody lodowej od 500 do kw Zintegrowany układ adiabatyczny Wysoka wydajność freecoolingu Wykorzystanie 100% sprawności sprężarki SmartAisle Zabudowa korytarzy Najlepsza sprawność energetyczna Współpraca z dowolną jednostką do zarządzania energią cieplną Liebert Obsługa Firma Emerson Network Power zapewnia wsparcie dla całej infrastruktury o znaczeniu krytycznym, mając największą w branży organizację usług globalnych, oferując bogaty pakiet usług poprawiających dostępność sieci i zapewniających całkowite poczucie bezpieczeństwa przez 24 godziny na dobę, 7 dni w tygodniu. Nasze usługi serwisowe obejmują wszystkie aspekty dostępności i działania, od pojedynczych urządzeń zasilających i chłodzących aż po całościowe systemy o znaczeniu krytycznym. Najbardziej wszechstronne ubezpieczenie chroniące firmę można otrzymać w programie serwisowym Emerson Network Power, który obejmuje dostęp do LIFE. Liebert CRV Rzędowe jednostki chłodzenia o wysokiej sprawności, z systemem DX i z obwodem wody lodowej o mocy od 11 do 50 kw Oszczędność energii oraz pełna modulacja przepływu powietrza i mocy chłodniczej zgodnie z obciążeniem serwerów Optymalne wykorzystanie przestrzeni i najwyższa sprawność Pełna elastyczność dzięki sześciu różnym trybom pracy Liebert XD Oparty na czynniku chłodniczym system chłodzenia do środowisk o dużej gęstości, instalowany blisko serwera Zarządzanie gorącymi punktami (hot spot) do 30 kw na szafę Zwiększenie mocy w dowolnym momencie dzięki technologii plug and play Wysoka sprawność i 100% jawnej mocy chłodniczej LIFE LIFE oferuje zdalną diagnostykę i usługę monitorowania prewencyjnego dla zasilaczy UPS i urządzeń Thermal Management. LIFE wydłuża czas działania i efektywność operacyjną dzięki stałemu monitorowaniu sprzętu, eksperckiej analizie danych i doświadczeniu w pracy w terenie. Dzięki danym otrzymywanym z urządzenia za pomocą usługi LIFE nasi eksperci ds. zdalnej diagnostyki otrzymują w czasie rzeczywistym wgląd i informacje potrzebne do szybkiego rozpoznania, zdiagnozowania i usunięcia wszelkich nieprawidłowości, które mogą wystąpić w trakcie działania, biorąc odpowiedzialność za zasoby o znaczeniu krytycznym dla Państwa przedsiębiorstwa przez 24 godziny na dobę, 7 dni w tygodniu. 15

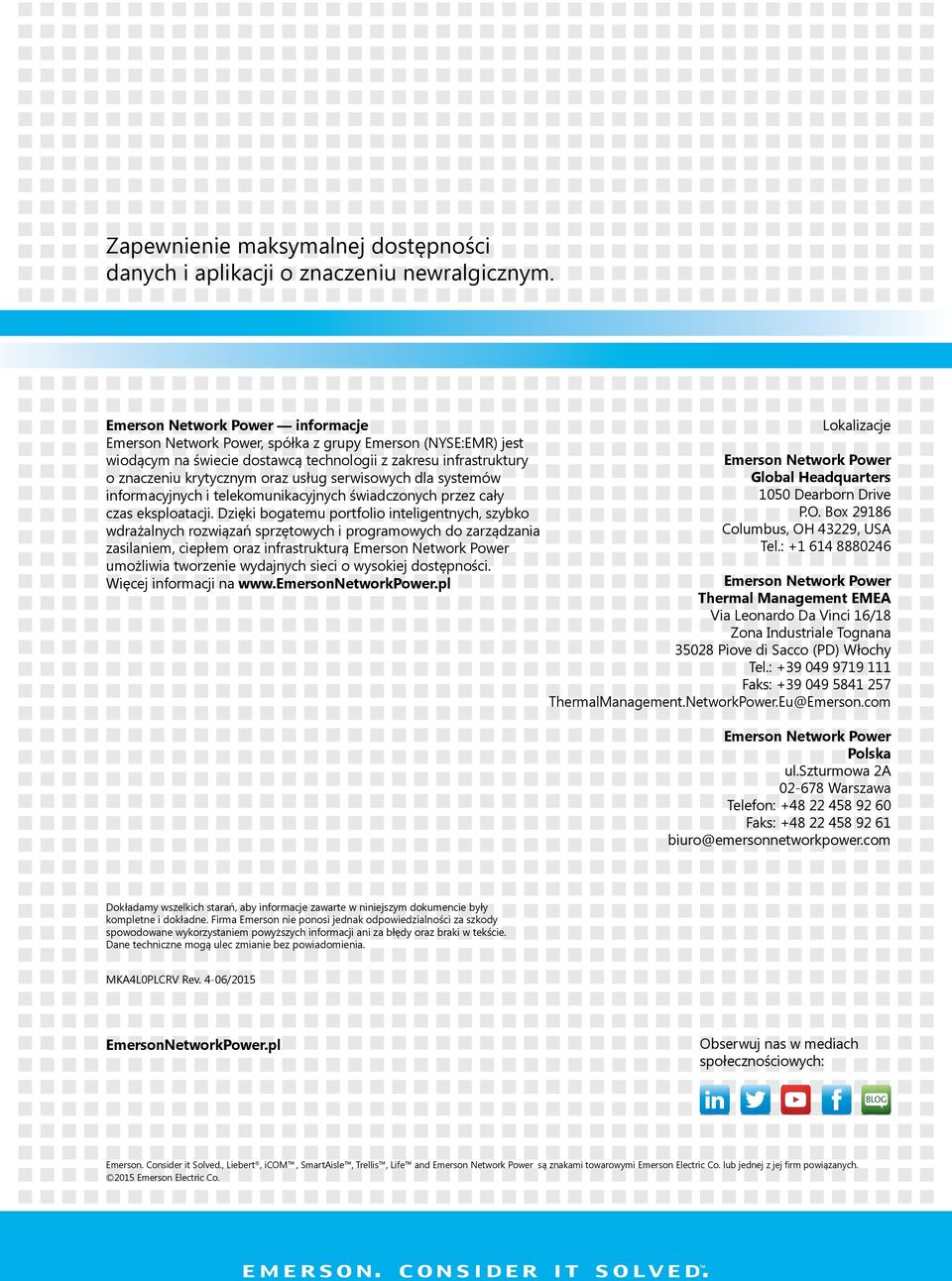

16 Zapewnienie maksymalnej dostępności danych i aplikacji o znaczeniu newralgicznym. Emerson Network Power informacje Emerson Network Power, spółka z grupy Emerson (NYSE:EMR) jest wiodącym na świecie dostawcą technologii z zakresu infrastruktury o znaczeniu krytycznym oraz usług serwisowych dla systemów informacyjnych i telekomunikacyjnych świadczonych przez cały czas eksploatacji. Dzięki bogatemu portfolio inteligentnych, szybko wdrażalnych rozwiązań sprzętowych i programowych do zarządzania zasilaniem, ciepłem oraz infrastrukturą Emerson Network Power umożliwia tworzenie wydajnych sieci o wysokiej dostępności. Więcej informacji na Lokalizacje Emerson Network Power Global Headquarters 1050 Dearborn Drive P.O. Box Columbus, OH 43229, USA Tel.: Emerson Network Power Thermal Management EMEA Via Leonardo Da Vinci 16/18 Zona Industriale Tognana Piove di Sacco (PD) Włochy Tel.: Faks: ThermalManagement.NetworkPower.Eu@Emerson.com Emerson Network Power Polska ul.szturmowa 2A Warszawa Telefon: Faks: biuro@emersonnetworkpower.com Dokładamy wszelkich starań, aby informacje zawarte w niniejszym dokumencie były kompletne i dokładne. Firma Emerson nie ponosi jednak odpowiedzialności za szkody spowodowane wykorzystaniem powyższych informacji ani za błędy oraz braki w tekście. Dane techniczne mogą ulec zmianie bez powiadomienia. MKA4L0PLCRV Rev. 4-06/2015 EmersonNetworkPower.pl Obserwuj nas w mediach społecznościowych: Emerson. Consider it Solved., Liebert, icom, SmartAisle, Trellis, Life and Emerson Network Power są znakami towarowymi Emerson Electric Co. lub jednej z jej firm powiązanych Emerson Electric Co.
