1 Seria głęboszy SERIA GŁĘBOSZY

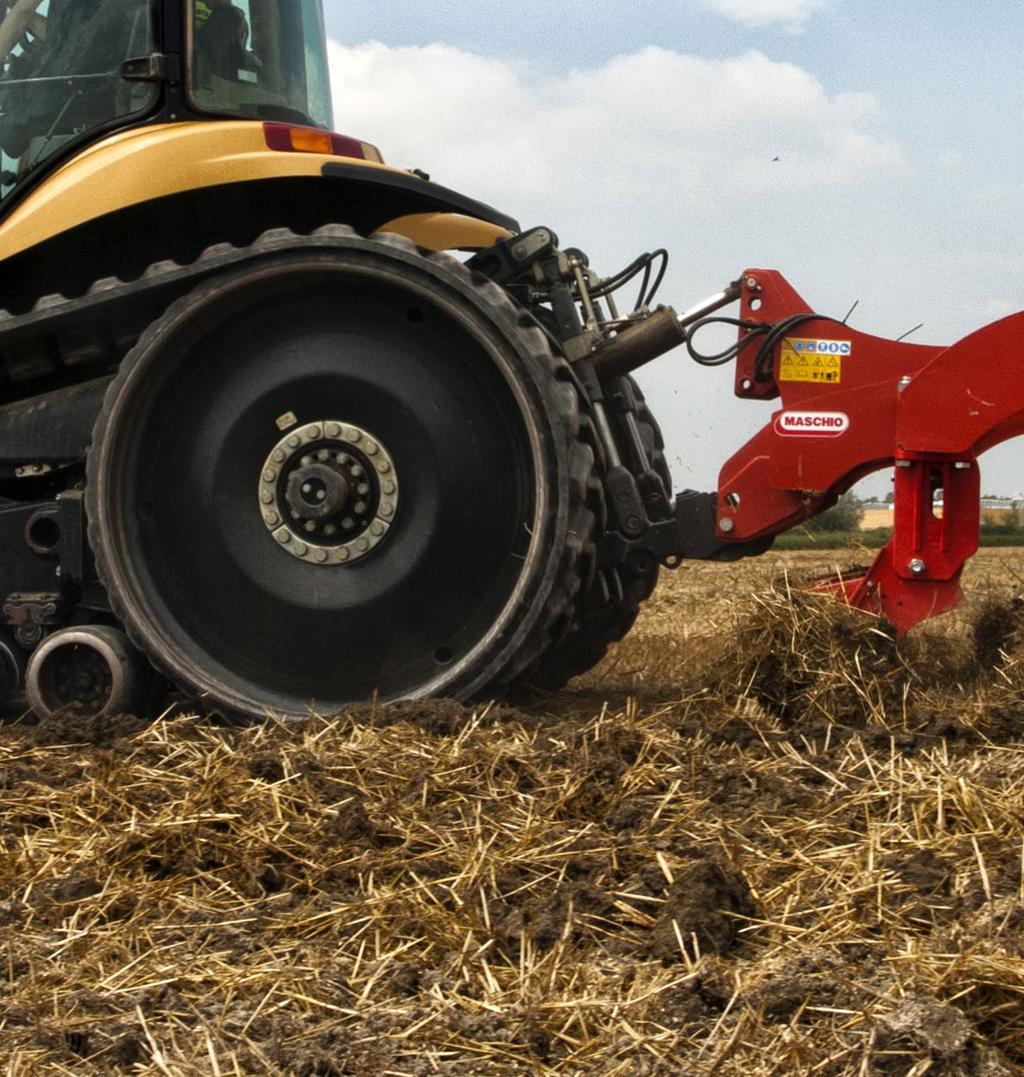

2 GŁĘBOSZE MASCHIO MASCHIO GASPARDO oferuje kompletny asortyment głęboszy wysokiej jakości, zdolnych zadowolić każdego klienta. Są one dostępne w szerokościach roboczych od 130 do 700 cm, zarówno w konfiguracjach stałych, jak i składanych. Mniejsze wersje są idealne dla ciągników (również do pielęgnacji sadów) o małej mocy (50 KM), natomiast większe modele stosuje się z ciągnikami o dużej mocy (do 600 KM). ZALETY wyższa prędkość obróbki gleby w porównaniu z orką skuteczne integrowanie resztek pożniwnych spulchnianie i napowietrzanie gleby ograniczenie erozji i strat gleby wspomaganie przenikania wody rozbicie warstwy calca brak odwracania warstw ograniczenie zużycia paliwa wspomaganie rozwoju korzeni ograniczona konserwacja 2

3 SPIS TREŚCI WYDAJNOŚĆ I LICZNE KORZYŚCI 4 PINOCCHIO 6 ATTILA I ATTILA HYDRO 8 ARTIGLIO I ARTIGLIO HYDRO 10 ARTIGLIO MAGNUM I WERSJA SKŁADANA 12 DIABLO 14 ARTIGLIO MAGNUM 3

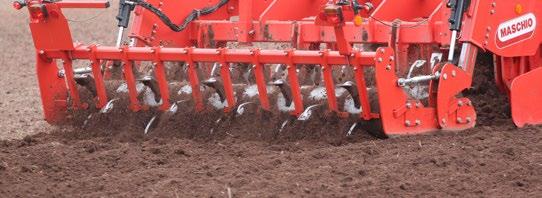

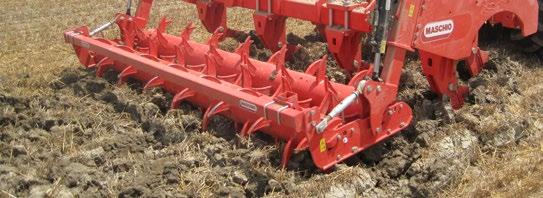

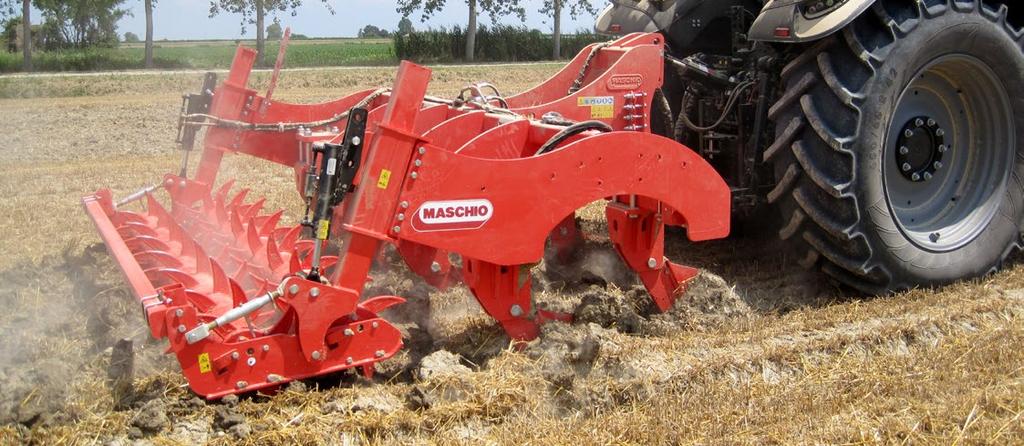

4 WYDAJNOŚĆ I LICZNE KORZYŚCI MNIEJ PRZESTOJÓW I WIĘKSZA OSZCZĘDNOŚĆ Głębokie rozbicie gleby pozwala na większe przenikanie wody do jej głębszych warstw (w konsekwencji zmniejszenie stagnacji wody) i poprawę wszystkich fizycznych właściwości gleby (w szczególności jej porowatości). Dzięki odpowiedniemu nachyleniu zębów możliwe jest zmniejszenie naprężeń rozciągających podczas obróbki gleby, co pozwala na znaczne ograniczenie zużycia oleju napędowego. GŁĘBOSZOWANIE lepszy rozwój warstwy spodniej zwiększenie głębokości penetracji korzeni zwiększenie produktywności lepsza jakość produktu POŻEGNANIE Z CALCEM Pracując na głębokości od 40 do 70 cm, głębosze MA- SCHIO GASPARDO gwarantują eliminację calca i ubicia gleby, umożliwiając optymalną absorpcję korzeni. WALCE Walce gwarantują odpowiednie wykończenie łoża siewnego, a jednocześnie umożliwiają ubicie gruntu przenoszonego przez zęby, co ogranicza odparowywanie wody z warstw powierzchniowych. Nowy podwójny walec z łopatkami nadaje się do stosowania w przypadku luźnego podłoża, natomiast klasyczny walec z podwójnymi kolcami jest zalecany na glebach trudnych w uprawie i bogatych w pozostałości. WALEC VANGA WALEC SPUNTONI 4

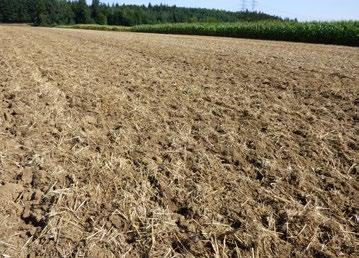

5 Najlepszy rezultat dzięki właściwym narzędziom! POWŁOKA ZASTOSOWANIE STAL BOROWA Gleby miękkie bez grud STAL BOROWA Z PO- WŁOKĄ WOLFRAMOWĄ Gleby trudne w uprawie bez grud WIDIA Gleby piaszczyste, ścierne, bogate w grudy ŻYWOTNOŚĆ Nowe końcówki, oprócz umożliwienia idealnego rozerwania warstwy calca, optymalnego rozbicia gruntu i odtworzenia porowatości wzdłuż całego profilu obrobionej gleby, pozwalają na utrzymanie na powierzchni dużej części resztek pożniwnych (około 40% ), chroniąc pole przed erozyjnym działaniem deszczu i wiatru. W przypadku obecności kamieni można stosować nowe końcówki WIDIA, które gwarantują ok. 7-krotny wzrost odporności na zużycie w porównaniu ze standardowymi końcówkami. Rozdrabniacze brył Centralne ostrze, zamocowane za pomocą 2 elastycznych sworzni, umożliwia rozbijanie brył, optymalizując udoskonalenie jakości gleby. Odwracalne dłuto z systemem szybkiego odłączania Ze względu na swój szczególny kształt dłuto jest w stanie z łatwością rozbijać twarde i ubite warstwy, ułatwiając penetrację zębów. Dzięki systemowi szybkiego zwalniania z pojedynczym sworzniem, w kilka sekund można obrócić odwracalne dłuto w przypadku dużego zużycia i w razie potrzeby wymienić je na nowe. Odpowiednie zakrzywienie Specyficzne zakrzywienie zębów zostało zaprojektowane w taki sposób, aby zminimalizować obciążenia przykładane na maszynę. Spulchniacze boczne Spulchniacze boczne o rozmiarze 140 mm przecinają ziemię poziomo i na dużych prędkościach roboczych prowadząc do rozdrabniania grud obecnych w pierwszych warstwach gleby. Idealne rozmieszczenie obu szeregów zębów gwarantuje optymalną obróbkę gleby na całej linii roboczej. Położenie spulchniaczy może być regulowane zgodnie z głębokością roboczą, pozwalając na większe rozdrobnienie gruntu. SYSTEM HYDRAULICZNO-PNEUMATYCZNY Nowoczesny system bezpieczeństwa i nowa konstrukcja zęba zapewniają prawidłowy ruch elementu w górę w przypadku ukrytych przeszkód, zapobiegając w ten sposób uszkodzeniom maszyny. Za pomocą układu z zaworem olej wypchnięty z tłoka jest kierowany do podwójnej butli azotu. Dzięki obecności manometru możliwe jest ustawienie odpowiedniej siły zwalniania wszystkich zębów. ŚRUBA ŚCINAJĄCA Gdy przekroczone zostanie maksymalne obciążenie, złamanie śruby umożliwia podniesienie zęba, zapobiegając możliwemu uszkodzeniu zęba i ramy. 5

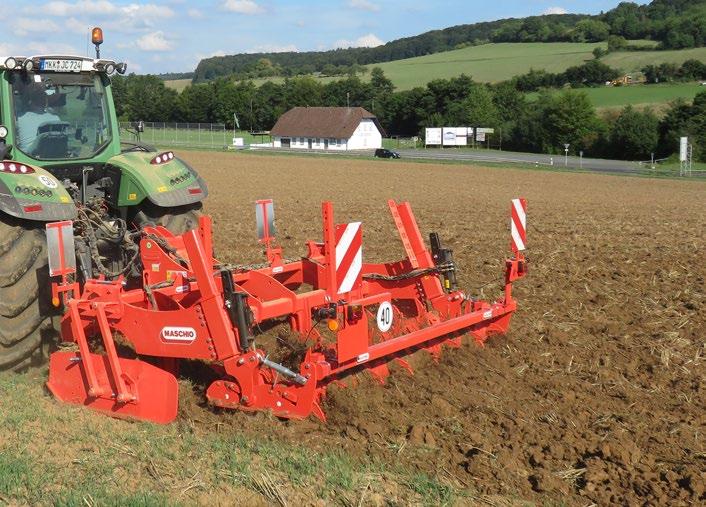

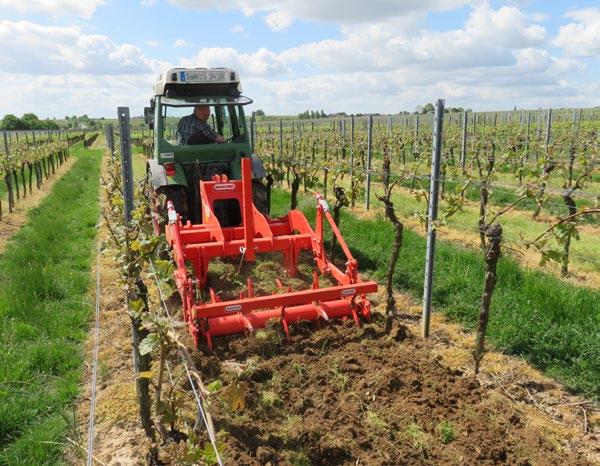

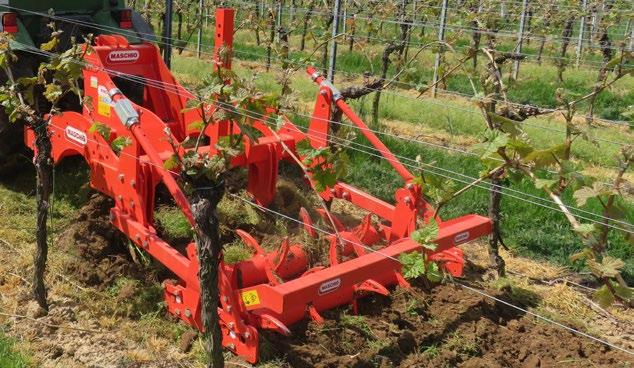

6 PINOCCHIO od 50 do 160 KM PINOCCHIO 2 m PINOCCHIO został zaprojektowany dla ciągników o średniej i niskiej mocy ( KM). Maszyna ta pracuje na maksymalnej głębokości 45 cm i jest dostępna w różnych rozmiarach od 1,3 do 3 m, dlatego jest idealna dla małych gospodarstw lub po prostu dla tych użytkowników, którzy nie dysponują ciągnikami o dużej mocy. WERSJA DO SADÓW/WINNIC Modele o szerokości roboczej od 1,3 do 2,5 metra są bardzo cenione jako maszyny do spulchniania międzyrzędzi w sadach i winnicach z gliniastymi i nienapowietrzonymi glebami, które na ogół są bardzo ubite i utwardzone przez ciągłe przejazdy ciągnika. W ten sposób gleba ulega napowietrzeniu z korzyścią dla systemów korzeniowych. 1 REGULACJA MECHANICZNA PODWÓJNEGO WALCA Z KOLCAMI W ciągu kilku sekund możliwa jest zmiana głębokości roboczej (poz. 1), kąta roboczego walców (poz. 2) i odległości pomiędzy walcami (poz. 3)

7 Sprawdza się w każdej sytuacji HYDRAULICZNA REGULACJA WALCÓW Na życzenie możliwe jest zainstalowanie podwójnego hydraulicznego walca z kolcami, który można wygodnie regulować z kabiny. WIĘCEJ NIŻ ENTRY LEVEL Głębosz ten może być wyposażony w 3, 5, 7 zębów zgodnie z szerokością roboczą. Zęby mają grubość 30 mm i wysokość 76 cm, dzięki czemu model PINOCCHIO sprawdza się w każdych warunkach. Połączenie zębów i dłut WIDIA gwarantuje bardzo wysoką wydajność. WSZECHSTRONNOŚĆ W KAŻDYM ZASTO- SOWANIU Model PINOCCHIO jest wyposażony w podwójny walec z kolcami, który gwarantuje zarówno doskonałe uzdatnienie uprzednio przemieszczonej gleby, jak i zagłębienie resztek pożniwnych na głębokość do cm. W przypadku luźnej gleby możliwe jest przygotowanie gleby do siewu w ramach jednego przejazdu. SPECYFIKACJE TECHNICZNE PINOCCHIO 130/3 170/5 200/5 250/5 250/7 300/7 Moc ciągnika KM Szerokość robocza cm Gabaryty na drodze cm Liczba zębów Liczba Głębokość robocza cm Masa (walec mechaniczny) kg Masa (walec hydrauliczny) kg

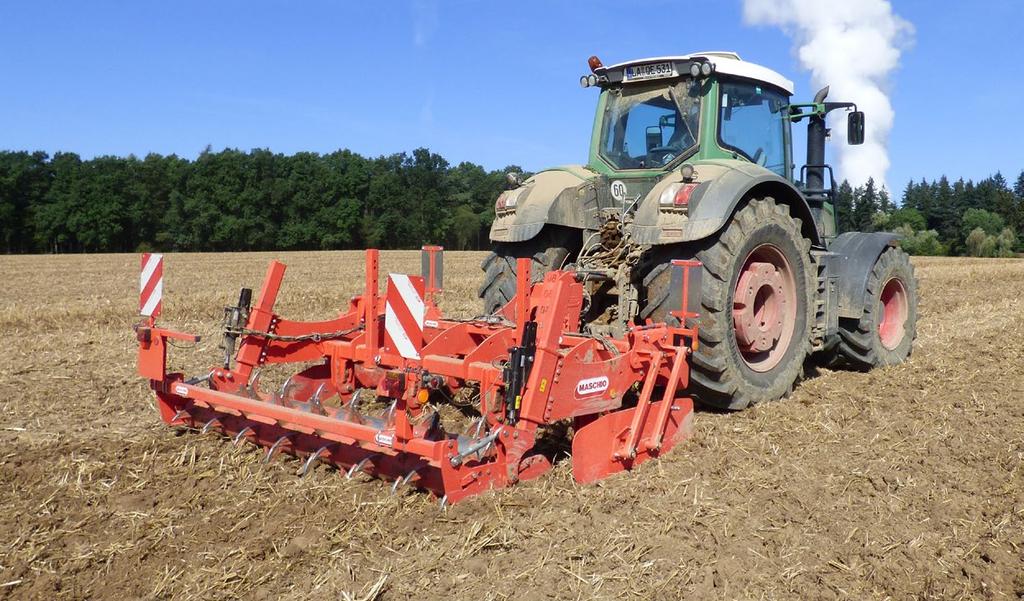

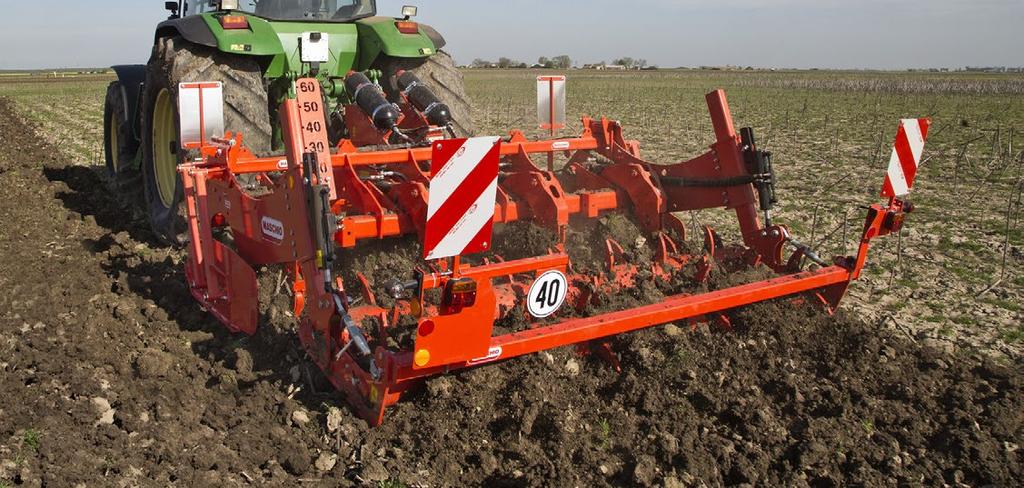

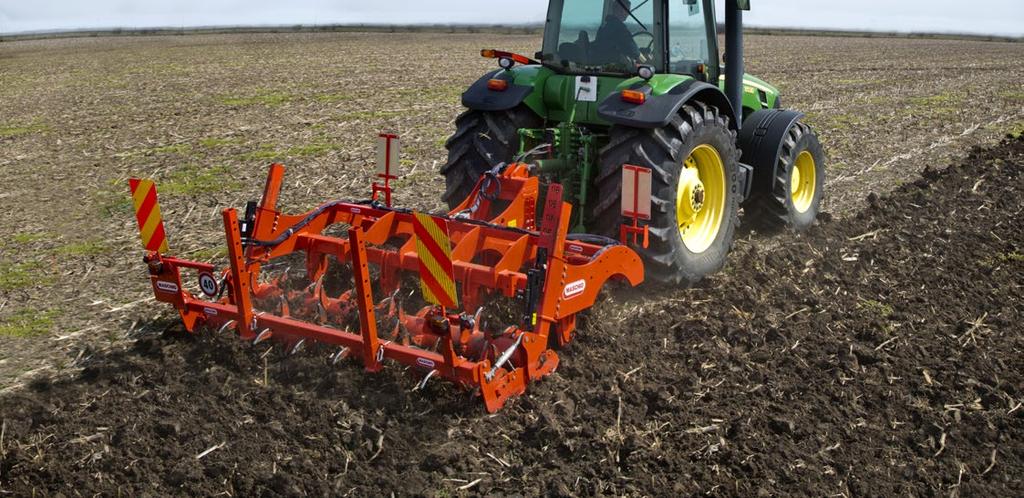

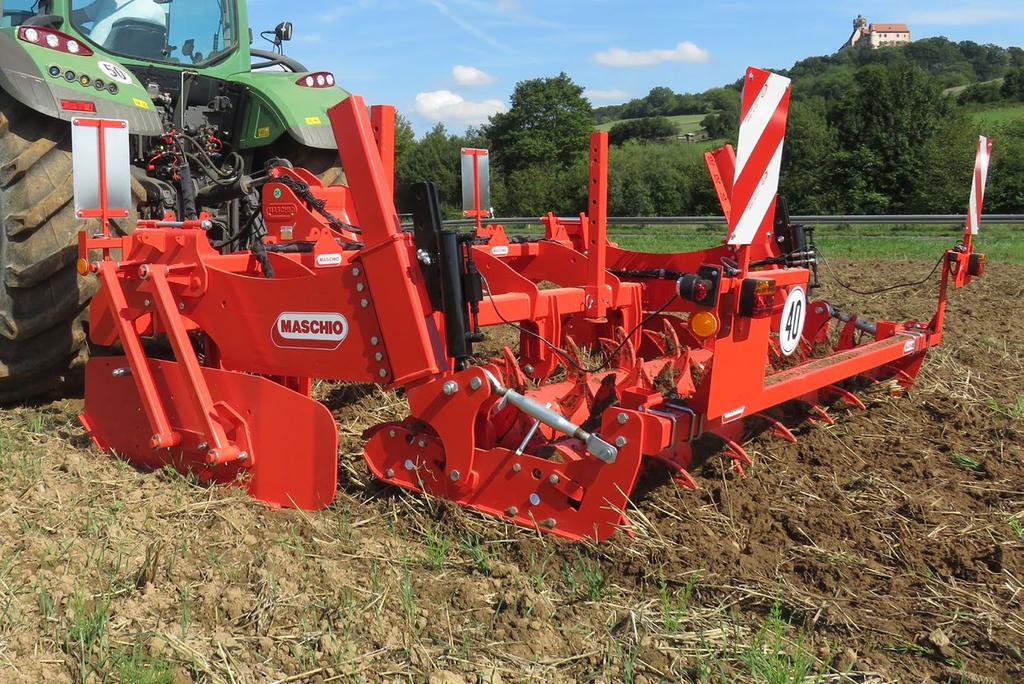

8 ATTILA od 110 do 200 KM ATTILA HYDRO od 110 do 300 KM ATTILA 3 m ATTILA i ATTILA HYDRO to głębosze idealne dla ciągników o średniej mocy, odpowiednie dla małych i średnich gospodarstw. Oba umożliwiają obróbkę gleby na pierwszych 50 cm głębokości bez jakiejkolwiek inwersji warstw. AKCESORIA FUNKCJONALNE Profile zgarniające są elementami prostymi w konstrukcji, ale odgrywają bardzo ważną rolę w powstrzymywaniu świeżo obrobionej gleby, nie dopuszczając do jej bocznego przesypywania. Mogą być poruszane w sposób hydrauliczny lub mechaniczny. MAKSYMALNY REZULTAT PRZY MINIMALNYM WYSIŁKU Zęby, dzięki odpowiedniemu kątowi penetracji, stopniowo zagłębiają się w gruncie, co wymaga mniejszej mocy od ciągnika i powoduje mniejsze obciążenie ramy. 8

9 Dobrze wyposażony! Zaleca się ustawienie ciśnienia układu hydraulicznego na 100 bar. NIEPOSKROMIONY Model ATTILA HYDRO może być wyposażony w 5, 6 lub 9 zębów o grubości 3 cm i wysokości 76 cm, co razem z hydropneumatycznym systemem bezpieczeństwa pozwala na pracę bez przerw nawet w obecności gleb bogatych w grudy. ODWRACALNE DŁUTA Z POWŁOKĄ Z WĘGLIKA WOLFRAMU W przypadku gleb ściernych, ale z małą ilością bruzd, zalecane są nowe dłuta ze stali borowej, pokryte na całej długości warstwą węglika wolframu o grubości 2 mm; ta powłoka, standardowa dla maszyn mechanicznych, zwiększa żywotność elementu poprzez zmniejszenie działania ściernego. PRĘDKOŚĆ Idealna prędkość obróbki gleby wynosi 8-9 km/h. Pozwala to na obróbkę dużych powierzchni w krótkim czasie. W przypadku niewielkich ilości pozostałości pożniwnych, dzięki podwójnemu walcowi (z kolcami lub łopatkami) możliwe jest przygotowanie łoża siewnego w ramach tylko jednego przejazdu. SPECYFIKACJE TECHNICZNE KOŁA PRZEDNIE To opcjonalne rozwiązanie umożliwia utrzymanie stałej głębokości roboczej. ATTILA ATTILA HYDRO 250/5 300/5 300/7 250/5 300/7 400/9 Moc ciągnika KM Szerokość robocza cm Gabaryty na drodze cm Liczba zębów Liczba Głębokość robocza cm Masa (walec mechaniczny z kolcami) kg Masa (walec hydrauliczny z kolcami) kg Masa (walec hydrauliczny z łopatkami) kg

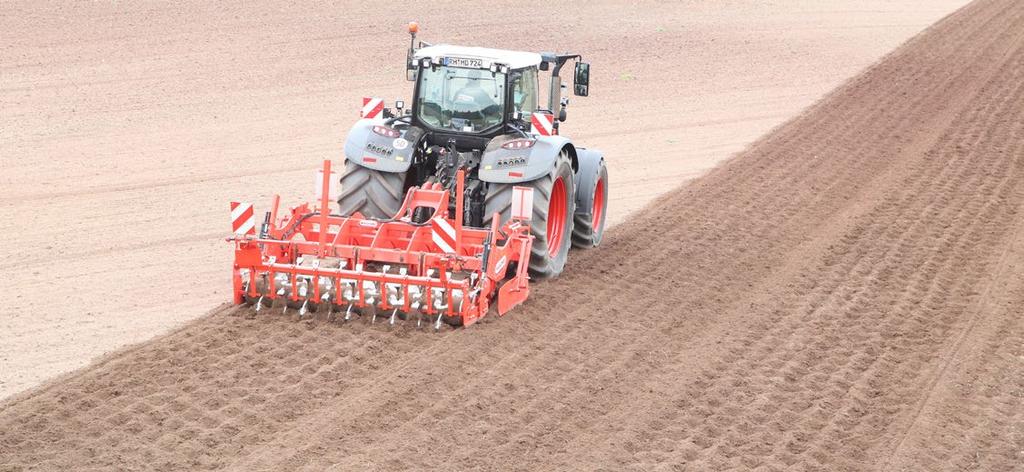

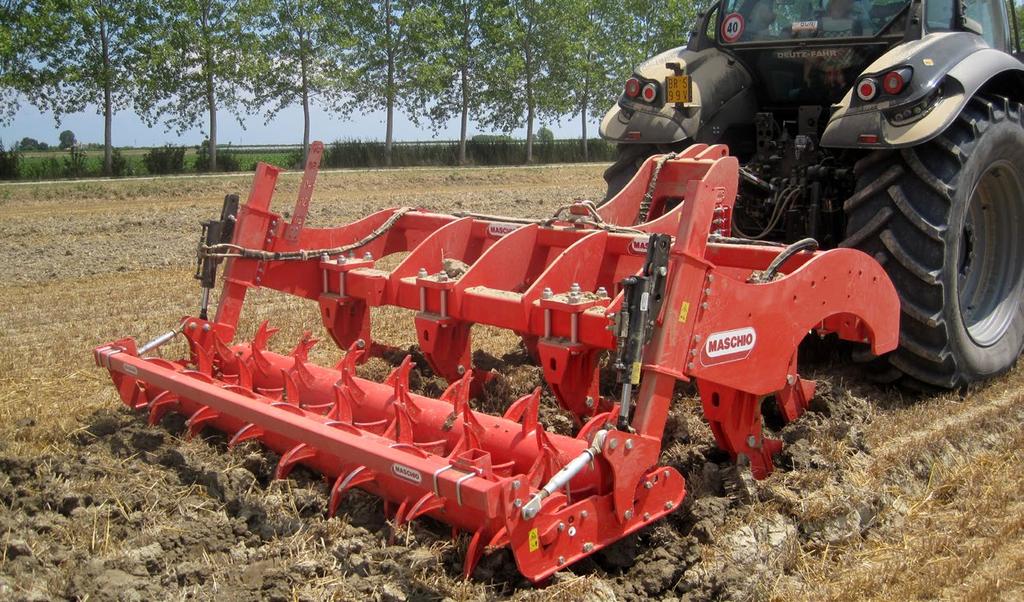

10 ARTIGLIO od 150 do 390 KM ARTIGLIO HYDRO od 150 do 350 KM ARTIGLIO 3 m ARTIGLIO i ARTIGLIO HYDRO Powyższe modele zostały zaprojektowane do pracy z ciągnikami o średniej lub dużej mocy. Głębosze te są dostępne w wersjach o różnej szerokości, z rozwiązaniami oferującymi od 5 do 11 zębów i maksymalną głębokość roboczą 55 cm. RAMA, KTÓRA PRZEKRACZA NAJŚMIELSZE OCZEKIWANIA Konstrukcje wszystkich ram zostały przeprojektowane i ulepszone przy użyciu nowych materiałów, które pozwalają zwiększyć ich odporność. We wszystkich modelach możliwy jest wybór między następującymi ramami: CSS ze spawanymi wspornikami: zęby są przyspawane do ramy, dzięki czemu maszyna jest lżejsza CSA z przykręcanymi wspornikami: każda kotwa jest połączona z centralną ramą za pomocą 4 lub 6 śrub, w zależności od modelu 10 ZERO PRZESTOJÓW Duży prześwit nad ziemią (86 cm) wraz z falowanym kształtem boków zapewnia optymalny odpływ gleby nawet przy dużej ilości resztek pożniwnych, a tym samym zapobiega niedrożnościom. Dzięki tym funkcjom i systemowi HYDRO uzyskujemy całkowite wyeliminowanie przestojów.

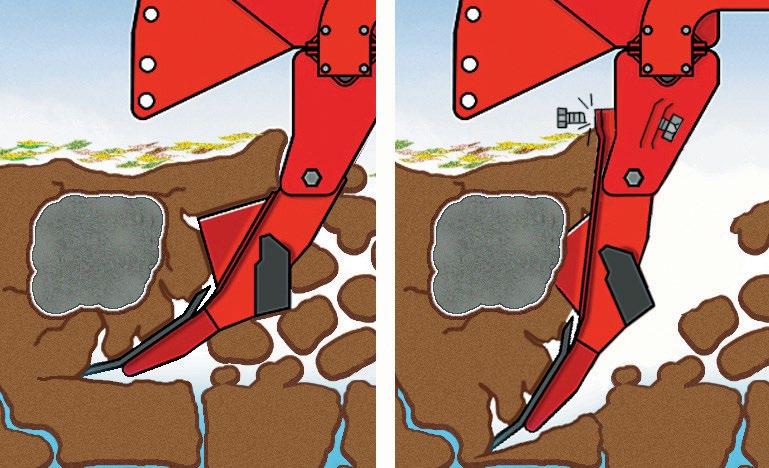

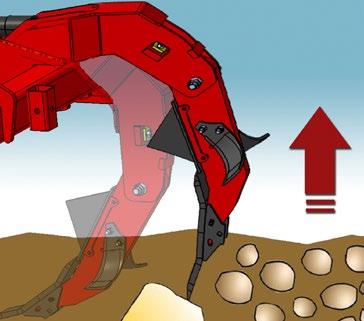

11 Nigdy się nie zatrzymuj! HYDRO ZAPEWNIA MAKSYMALNĄ WYDAJNOŚĆ Wersje HYDRO oferują podwójne zabezpieczenie dzięki układowi hydropneumatycznemu i śrubom ścinającym. Jeśli ciśnienie wywierane na ząb będzie zbyt wysokie dla systemu HYDRO, śruba ścinająca ulegnie złamaniu, nie dopuszczając do ewentualnych pęknięć maszyny. Zaleca się ustawienie ciśnienia systemu na 140 barów, ponieważ poza tym progiem ząb unosi się, a po pokonaniu przeszkody ulega ponownemu uzbrojeniu, powracając do pozycji roboczej. ARTIGLIO i ARTIGLIO HYDRO można sprzęgać z ciągnikami z przyłączem trzypunktowym CAT 3, 4N ISO + 3 i 4N ASAE. SPECYFIKACJE TECHNICZNE ARTIGLIO ARTIGLIO HYDRO 250/5 300/5 300/7 400/7 400/9 500/11 250/5 300/7 400/9 Moc ciągnika KM Szerokość robocza cm Gabaryty na drodze cm Liczba zębów Liczba Głębokość robocza cm Masa (walec hydrauliczny z kolcami) kg Masa (walec hydrauliczny z łopatkami) kg

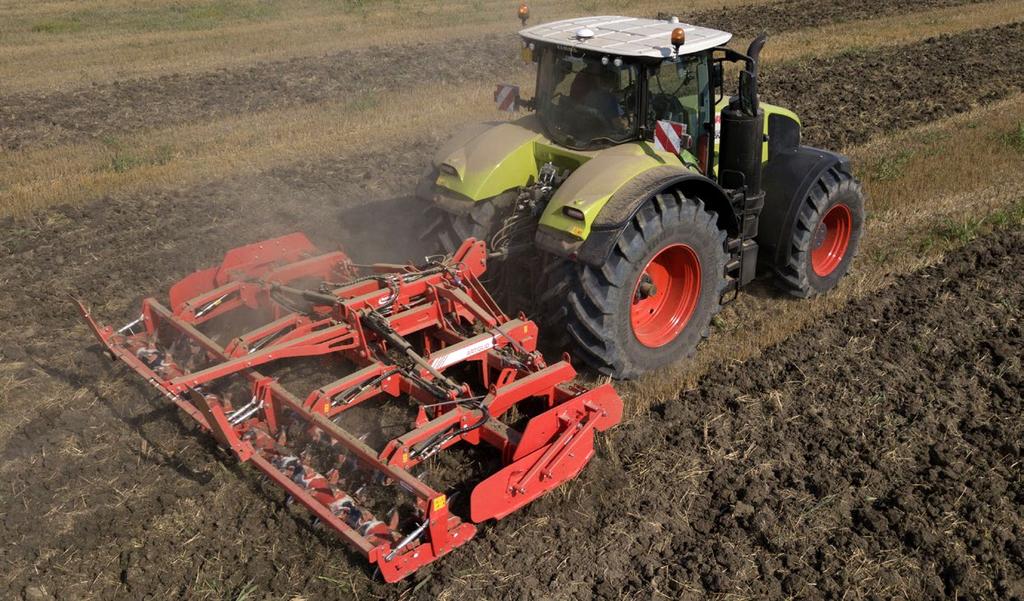

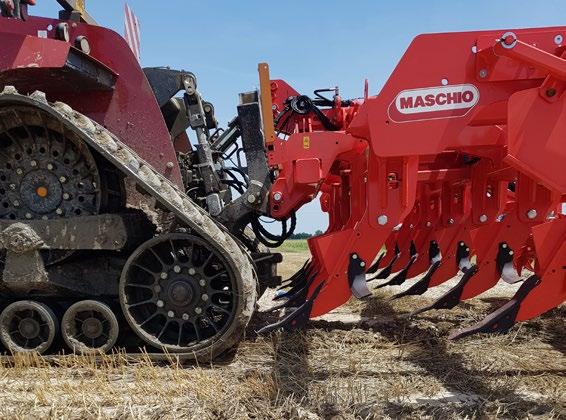

12 ARTIGLIO MAGNUM od 190 do 400 KM ARTIGLIO PIEGHEVOLE od 230 do 400 CV ARTIGLIO PIEGHEVOLE 5 m ARTIGLIO PIEGHEVOLE z hydraulicznym systemem składania dla zmniejszenia gabarytów na czas transportu drogowego (2,55 m) jest dostępny w wersjach o szerokości roboczej 4 lub 5 m, odpowiednio z 9 lub 11 zębami. Wyjątkowo wytrzymała konstrukcja pozwala na stosowanie go przy ciągnikach kołowych lub gąsienicowych o dużej mocy. Dzięki 4 cylindrom hydraulicznym ramę można złożyć w kilka sekund. BEZPROBLEMOWY Wytrzymałe zęby o grubości 35 mm, dzięki 82 cm prześwitu nad ziemią mogą osiągnąć głębokość roboczą 55 cm i doskonałą wydajność nawet w obecności dużych ilości resztek pożniwnych. SPRAWNA REGULACJA Głębokość robocza jest sterowana hydraulicznie (przez krzyżowy obwód hydrauliczny) za pośrednictwem podwójnego walca. Walec jest połączony z ramą dzięki nowemu mocowaniu równoległobocznemu, które pozwala na jego stały kontakt z podłożem nawet w przypadku zagłębień i przeszkód znajdujących się na powierzchni gruntu. 12 RAMA CSS Nowa rama ze spawanymi wspornikami zębów zapewnia maksymalną wytrzymałość na siły trakcyjne, natomiast śruby ścinające chronią maszynę przed uderzeniami i ukrytymi przeszkodami.

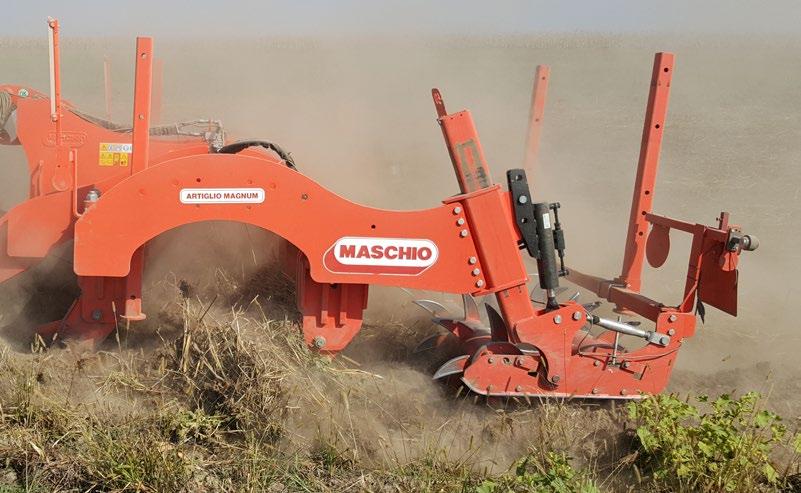

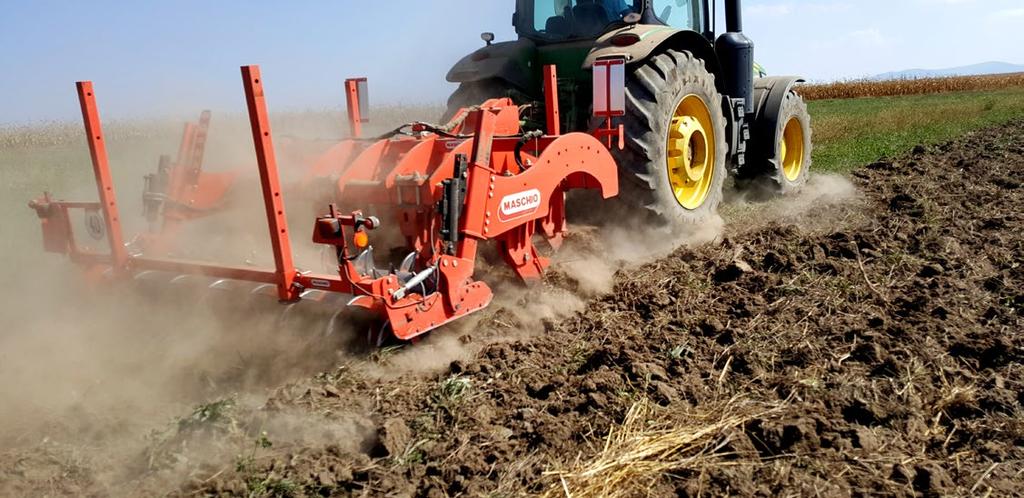

13 ARTIGLIO odpowiedni dla Ciebie ARTIGLIO MAGNUM dzięki wysokowydajnej obudowie idealnie nadaje się do ciągników o bardzo dużej mocy. Dzięki zębom o grubości 40 mm i bardzo dużemu prześwitowi nad ziemią (115 cm) głębosz ten może osiągnąć głębokość roboczą 70 cm, zapewniając maksymalną wydajność w swojej klasie. MAKSYMALNA WYDAJNOŚĆ FALISTEGO KSZTAŁTU Boki o innowacyjnym profilu falistym zawsze gwarantują optymalny przepływ gleby i resztek pożniwnych, nie dopuszczając do niedrożności nawet przy wysokich prędkościach roboczych. SPECYFIKACJE TECHNICZNE ARTIGLIO MAGNUM ARTIGLIO PIEGHEVOLE 250/5 300/5 300/7 400/7 400/9 410/9 500/11 Moc ciągnika KM Szerokość robocza cm Gabaryty na drodze cm Liczba zębów Liczba Głębokość robocza cm Masa (walec hydrauliczny z kolcami) kg Masa (walec hydrauliczny z łopatkami) kg

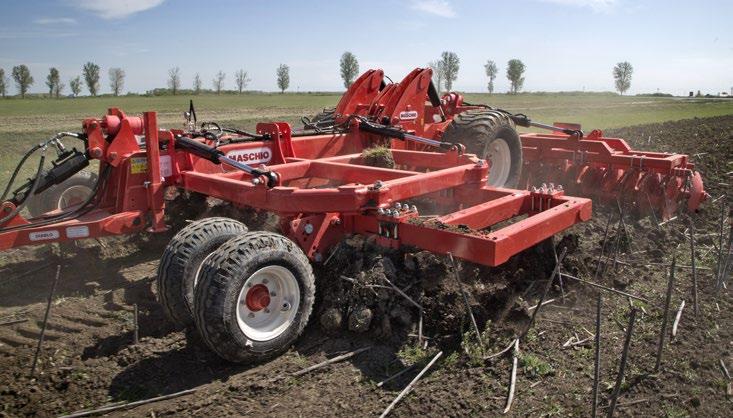

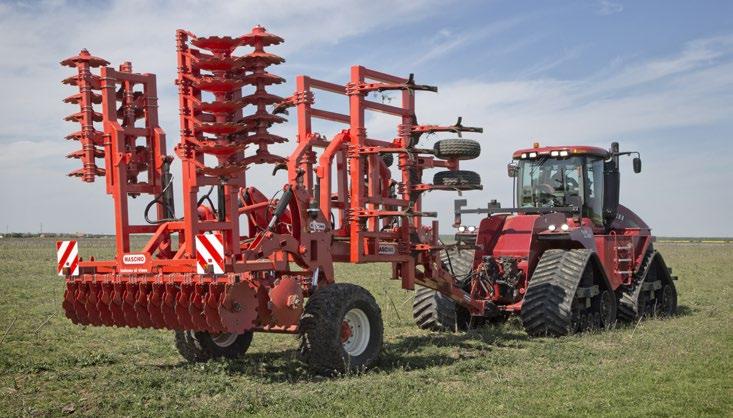

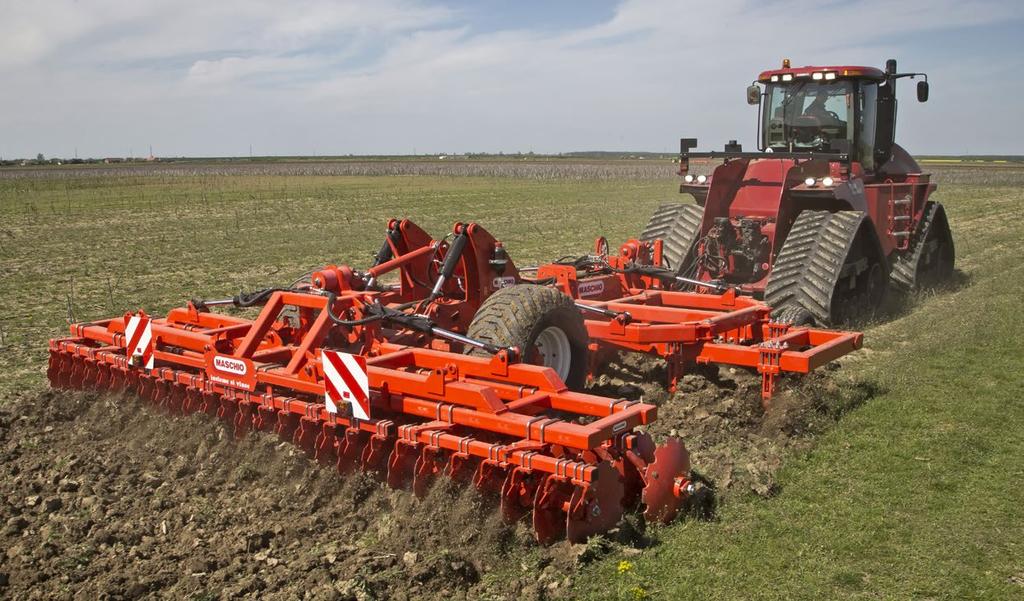

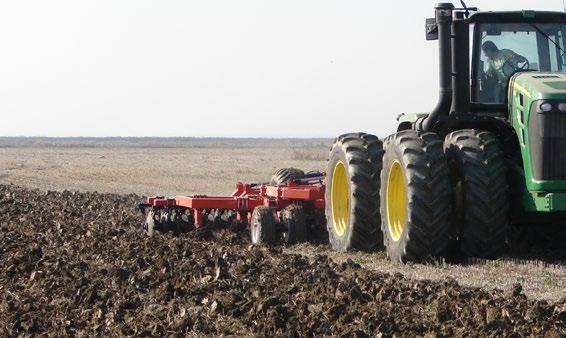

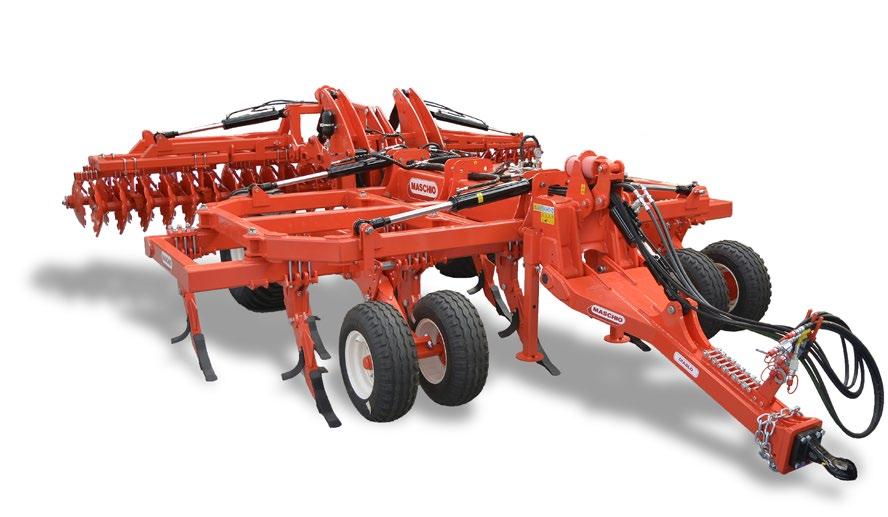

14 DIABLO od 400 do 600 CV DIABLO 6 m DIABLO Dzięki szerokości roboczej 5, 6 lub 7 m głębosz DIABLO może być używany tylko z ciągnikami o najwyższej mocy. Duży prześwit oraz kombinacja zębów i tylnych tarcz sprawiają, że maszyna ta jest nieposkromiona w każdych warunkach. RAMA HEAVY DUTY Rama nośna o grubości 10 mm jest niezwykle wytrzymała. Dzięki 6 siłownikom hydraulicznym (po 3 na każdą stronę), 2 boczne skrzydła ramy można szybko zamknąć na potrzeby transportu drogowego. Cylindry pełnią również funkcję utrzymywania maszyny w stałej pozycji roboczej, nie dopuszczając do podnoszenia sekcji lub ich ewentualnego uszkodzenia. ZAGŁĘBIANIE W ZIEMI I ROZDRABNIANIE Podwójny tylny walec tarczowy rozbija większe bryły, zapewniając nieznaczne rozdrobnienie gleby wymagane przed wysiewem. 14

15 Strefa 2 składa się z podwójnej tarczy rozdrabniającej skiby tworzone przez zęby, co ułatwia późniejsze operacje. Niesamowity! W strefie 1 znajdują się dwa rzędy zębów, które pracują pod ziemią (na głębokości do 45 cm), rozbijając calec i przywracając optymalną porowatość gleby dla ułatwienia wzrostu upraw. WYDAJNOŚĆ PRZY DUŻEJ PRĘDKOŚCI Dzięki dużej szerokości roboczej i średniej prędkości 9 km/h, w optymalnych warunkach można uzyskać wydajność od 6 do 7 ha/h. SKŁADANY Pomimo okazałych gabarytów, dzięki 6 cylindrom hydraulicznym głębosz DIABLO można złożyć w kilka chwil. W wersji 5 m szerokość po złożeniu na czas transportu wynosi 3 m, natomiast w wersji 6 i 7 m: 3,3 m. SPECYFIKACJE TECHNICZNE DIABLO 500/11 600/13 700/15 Moc ciągnika KM Szerokość robocza cm Gabaryty na drodze cm Liczba zębów Liczba Głębokość robocza cm Masa (walec hydrauliczny z walcami) kg
