Исключаем человеческий фактор при управлении и контроле строительства Докладчики: Сёмин Алексей и Александр Попов

Transkrypt

1 Исключаем человеческий фактор при управлении и контроле строительства Докладчики: Сёмин Алексей и Александр Попов +7 (495)

2 Исключаем человеческий фактор при управлении и контроле строительства = Создание BIM модели (СибТехПроект) + Контроль сроков, объемов, предписаний на основе BIM модели (Severin Development)

3 СибТехПроект Создание BIM модели Докладчик: Алексей Сёмин

4 Google Trends

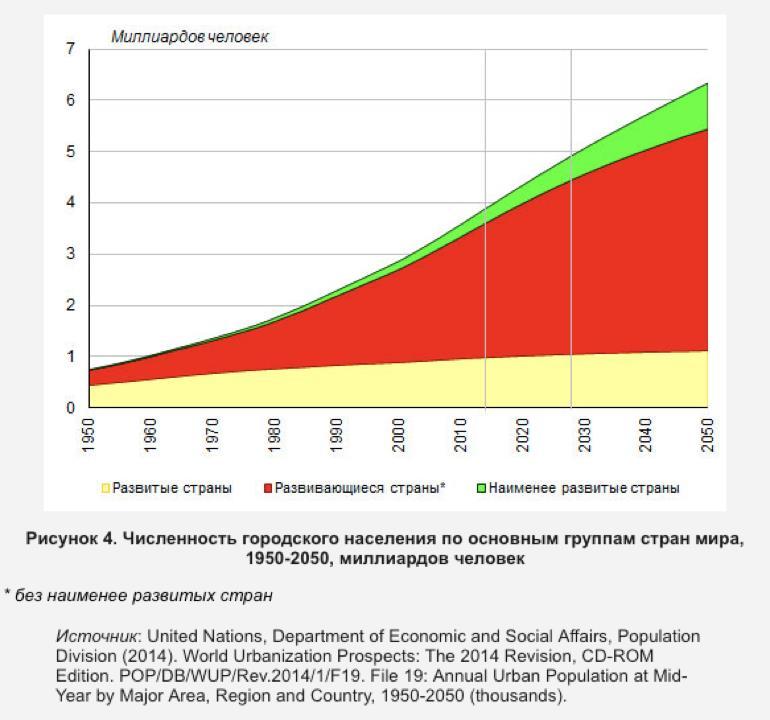

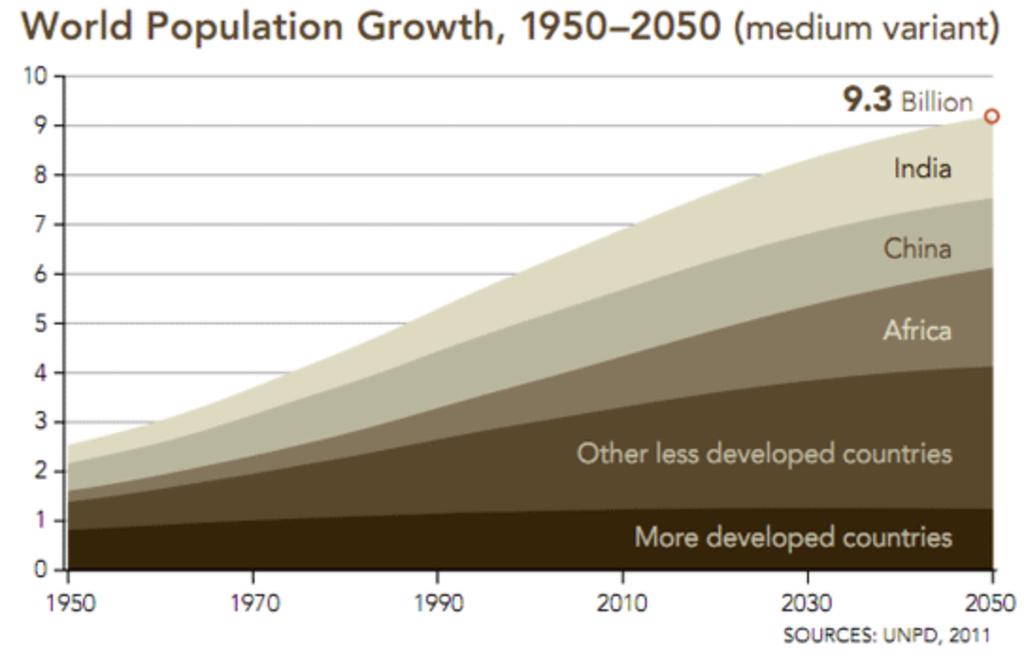

5 Популяция Земли

6

7

8

9

10

11

12

13

14 Опрос заказчиков ООО «СибТехПроект» показал, все заказчики с нами работали из-за BIM-Revit технологии: 1. Устранение человеческого фактора при подсчете объёмов проектируемого объекта; 2. Устранение коллизий в модели, а не на стройке; 3. Скорость и качество внесений изменений в проектируемый объект.

15 Появление объекта в BIM Составление Технического задания + BIM Моделирование объекта (АК) Анализ модели объекта Проектная документация (ПД) Экспертиза Рабочая документация (РД)

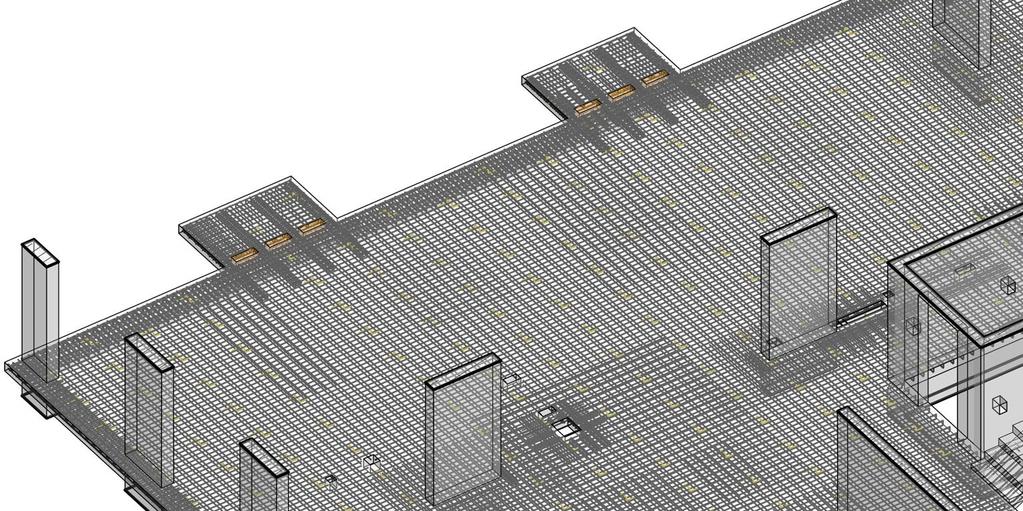

16 Насыщение BIM-модели по стадиям Разрабатываемые элементы АК ПД РД 5D Планировочные решения и фасады Точные отделочные решения Детали фасада и интерьера Монолитный и сборный железобетон Армирование и закладные детали Расстановка оборудования ОВ и ВК Трассировка инженерных сетей Время и Деньги

17 Совместная работа АР, АИ общее пространство обмена данными ОВ, ВК, ЭС, СС анализ совместной работы, проверка пересечений и взаимоувязка компонентов модели в процессе работы КЖ, КМ отчеты и задания для корректировок

18 BIM Проект (495) (3822)

19 BIM Проект (495) (3822)

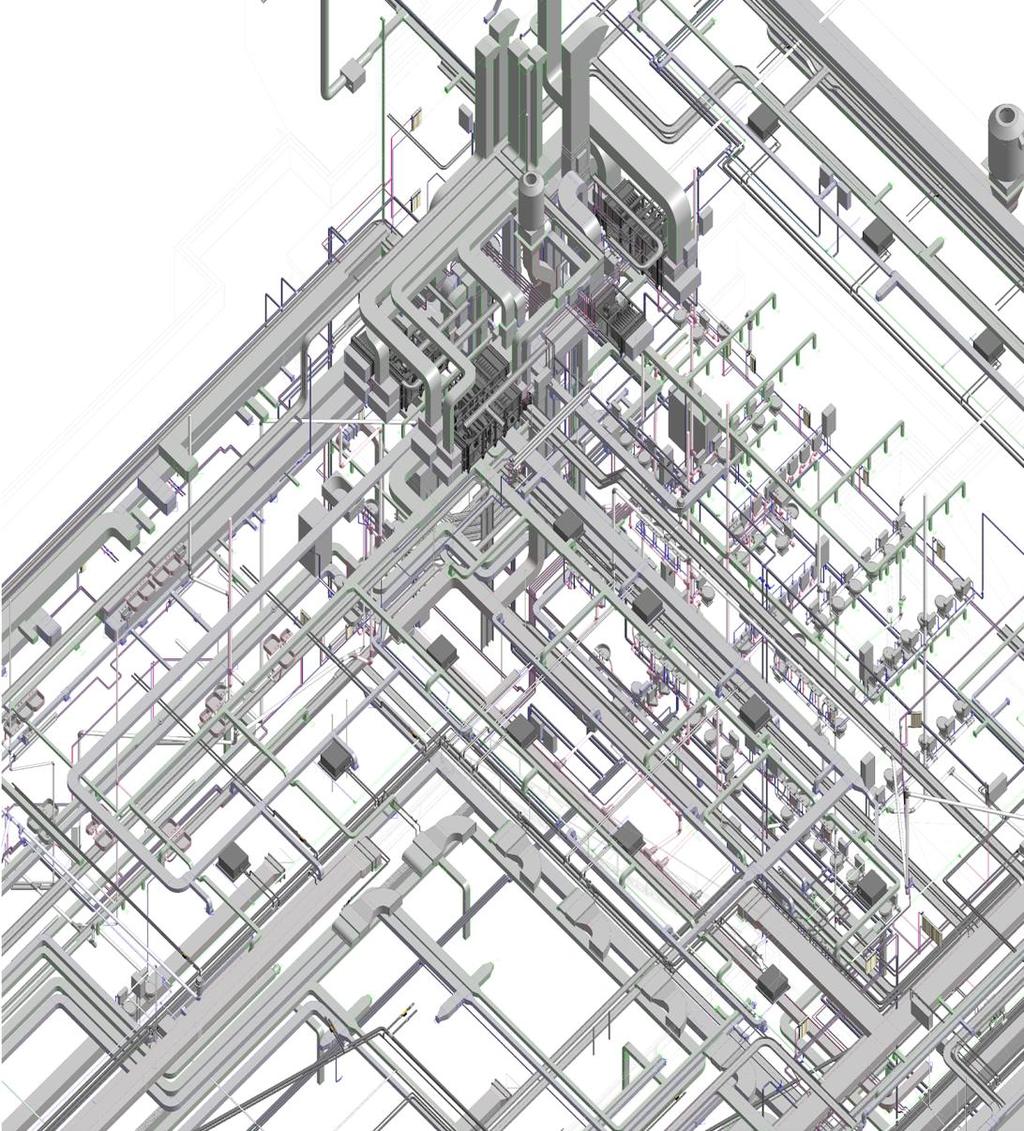

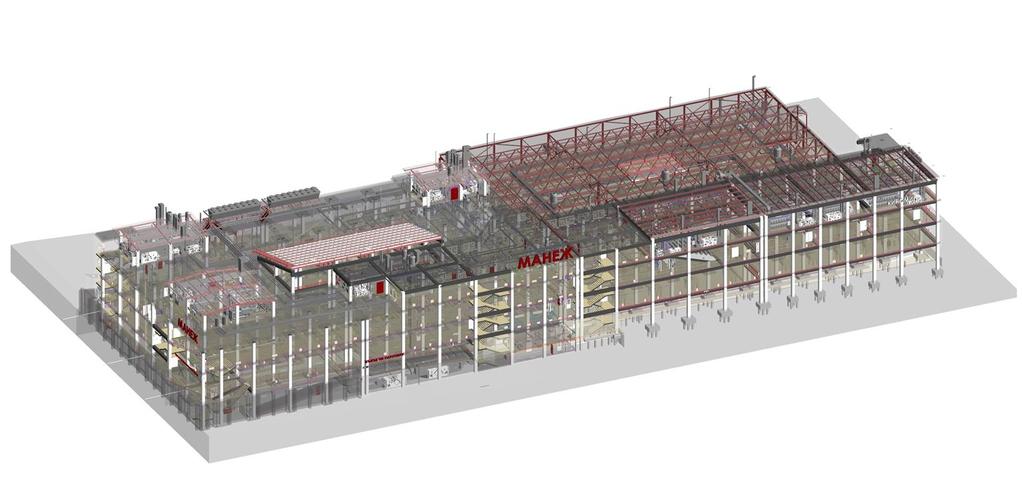

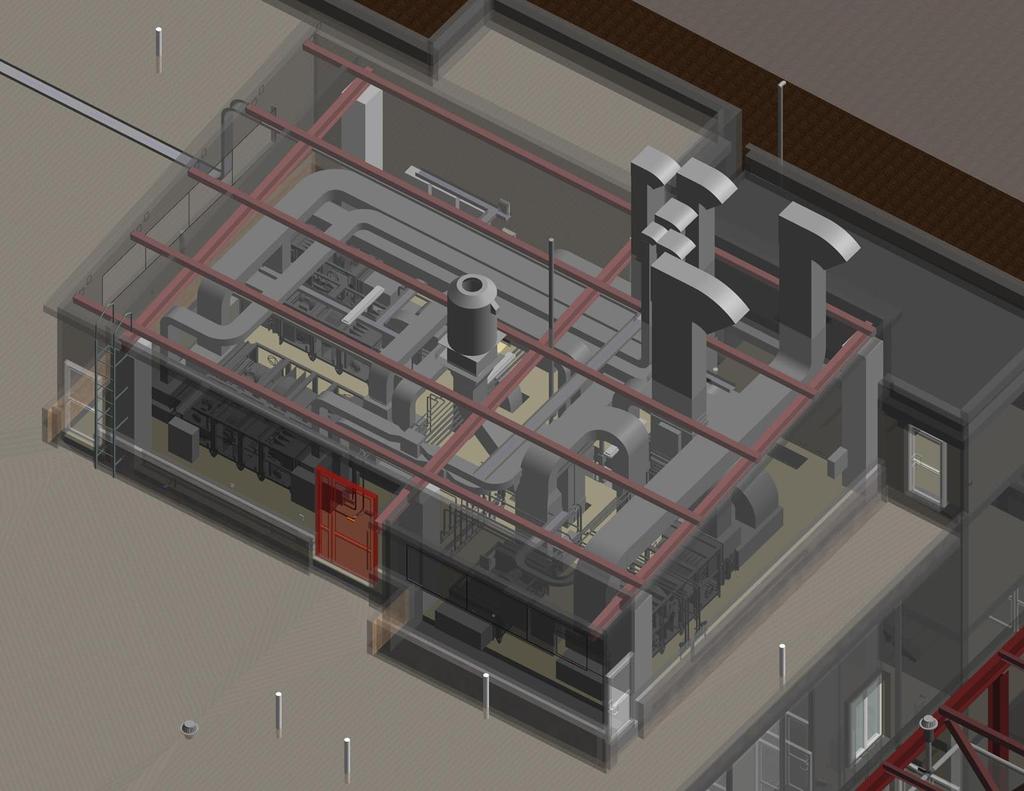

20 BIM Проект

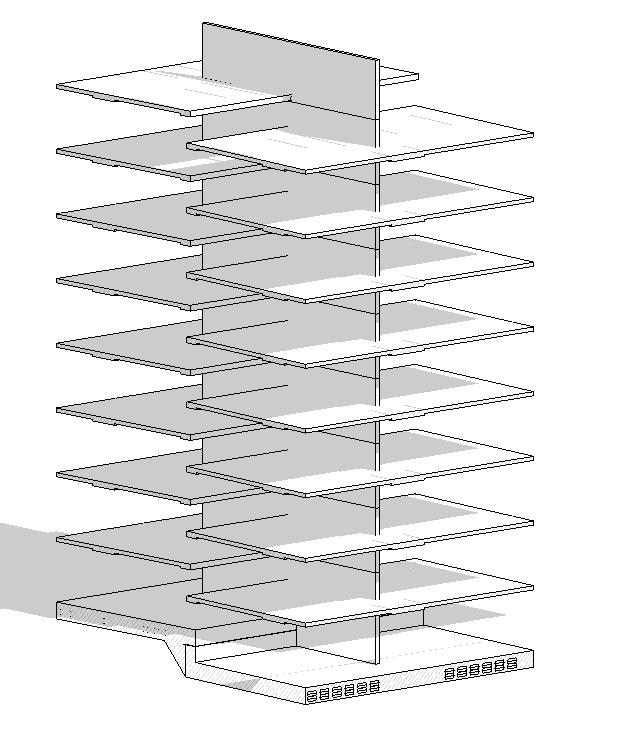

21 BIM Проект

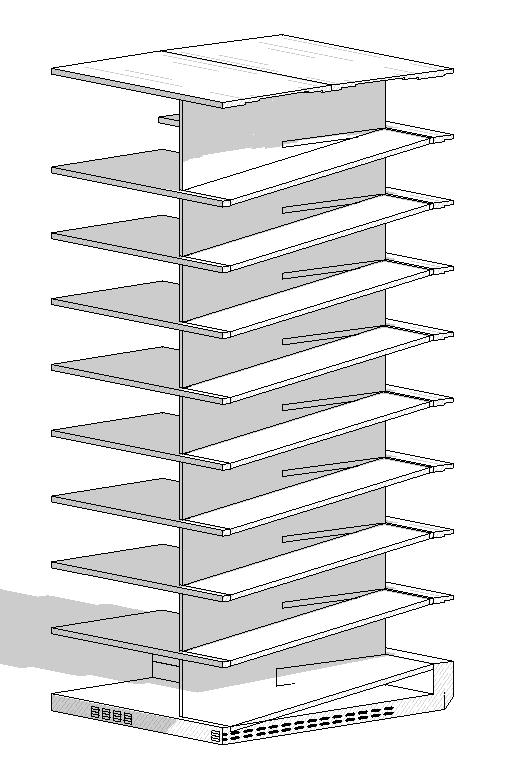

22 Оперативный анализ проектных решений

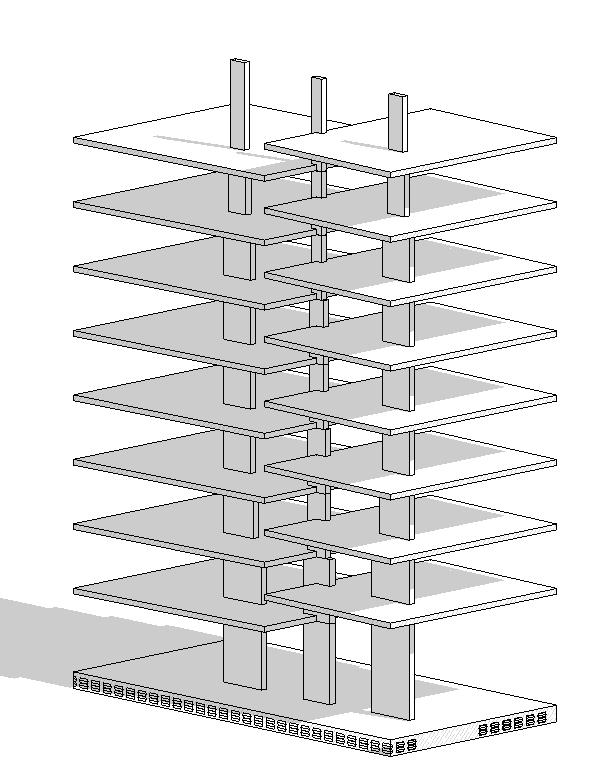

23 Оперативный анализ проектных решений

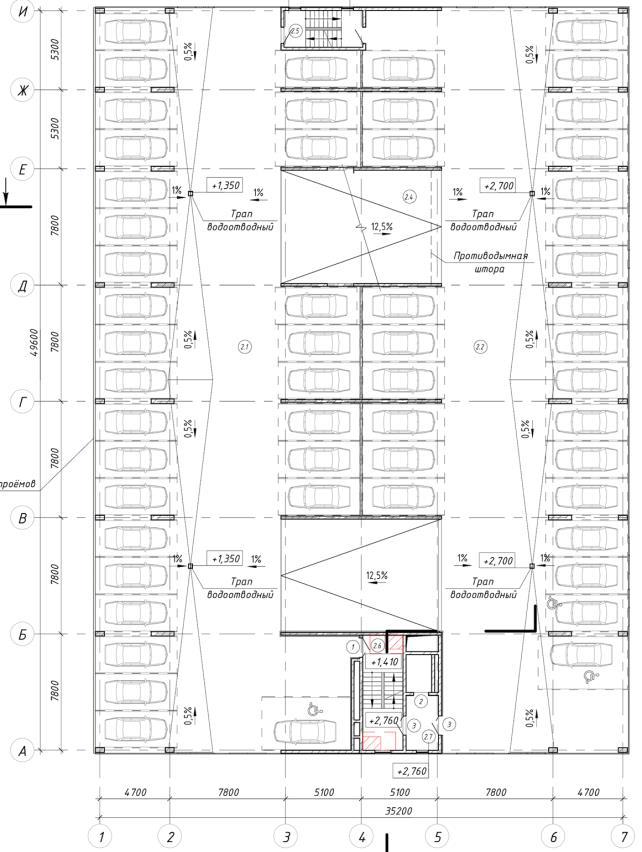

24 Оперативный анализ проектных решений

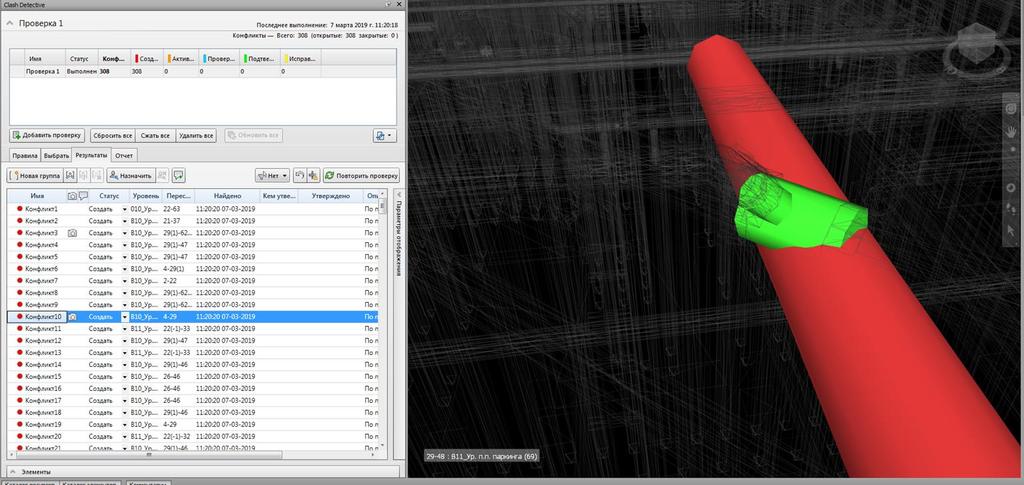

25 Разбор и исправление коллизий

26 Разбор и исправление коллизий

27 Разбор и исправление коллизий

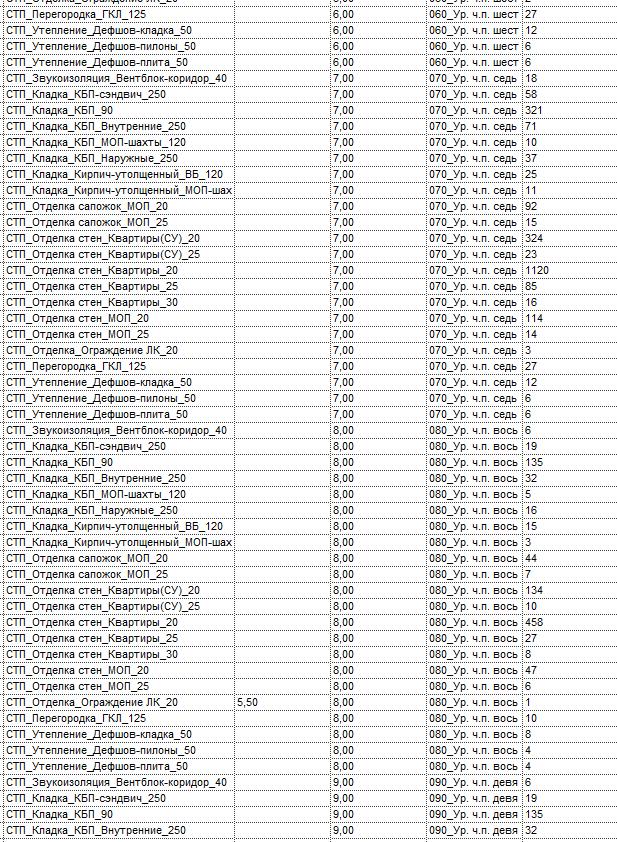

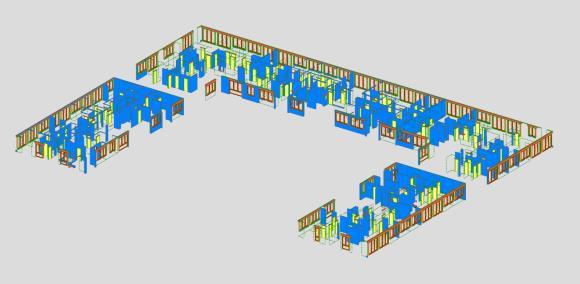

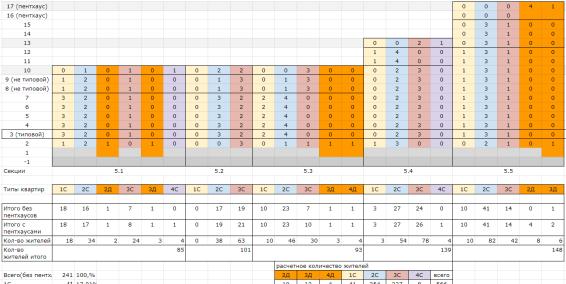

28 Расчеты объемов и ТЭП на основе 3D модели

29 Расчеты объемов и ТЭП на основе 3D модели

30 Оформление чертежей на основе 3D модели

31 Оформление чертежей на основе 3D модели

32 Оформление чертежей на основе 3D модели

33 Оформление чертежей на основе 3D модели

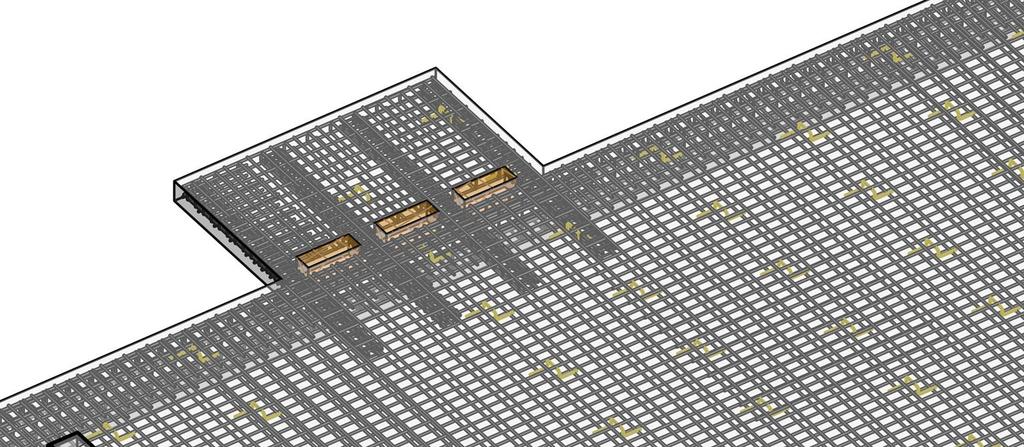

34 Оформление чертежей на основе 3D модели

35 Оформление чертежей на основе 3D модели

36 Оформление чертежей на основе 3D модели

37 Оформление чертежей на основе 3D модели

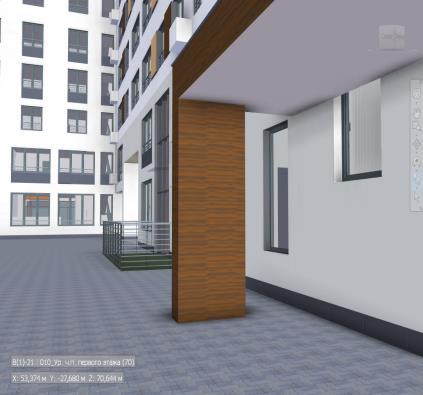

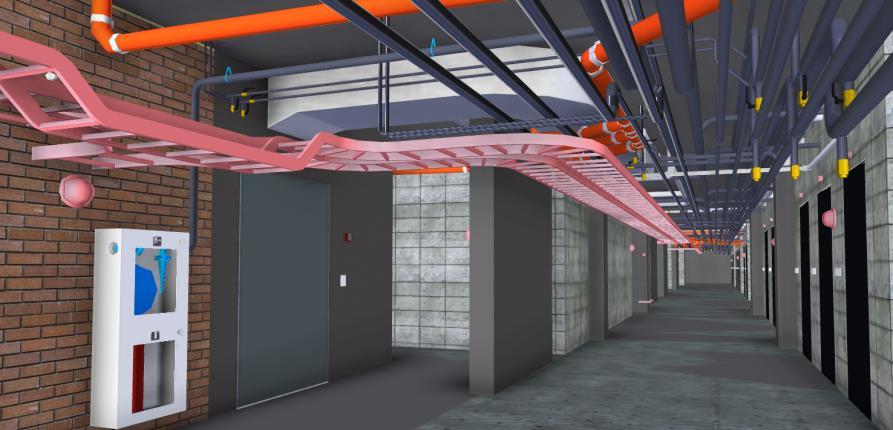

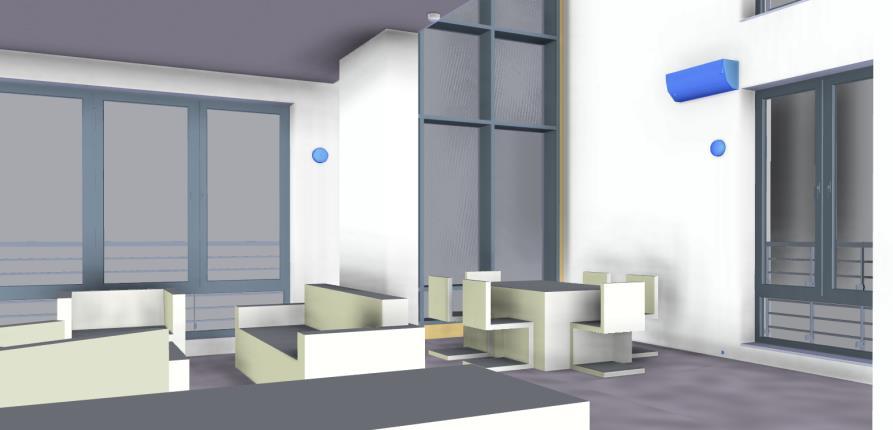

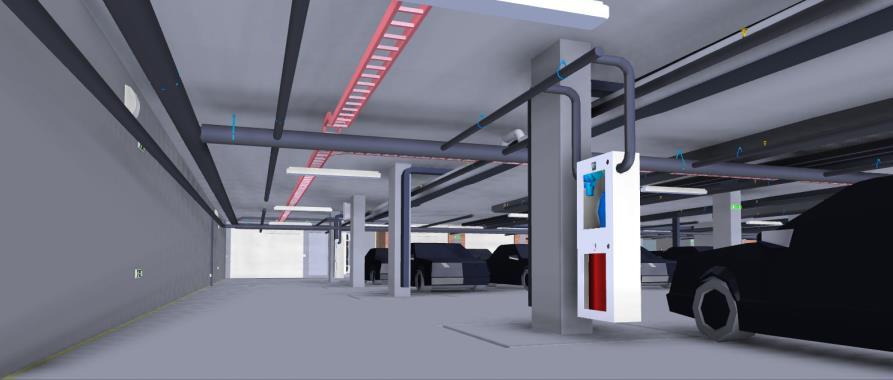

38 BIM - прогулки

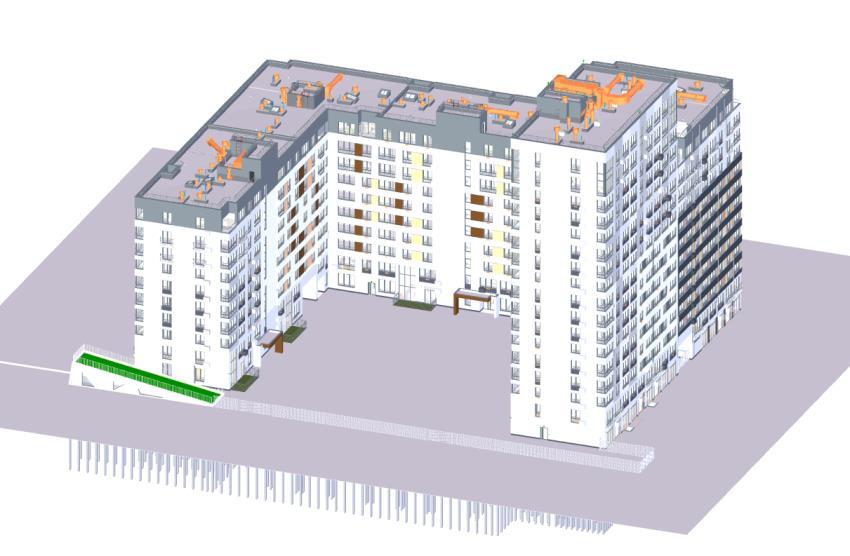

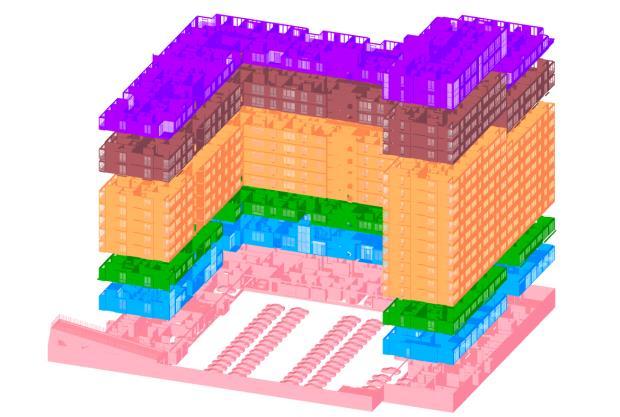

39 Сборная модель

40 Сборная модель

41 Сборная модель

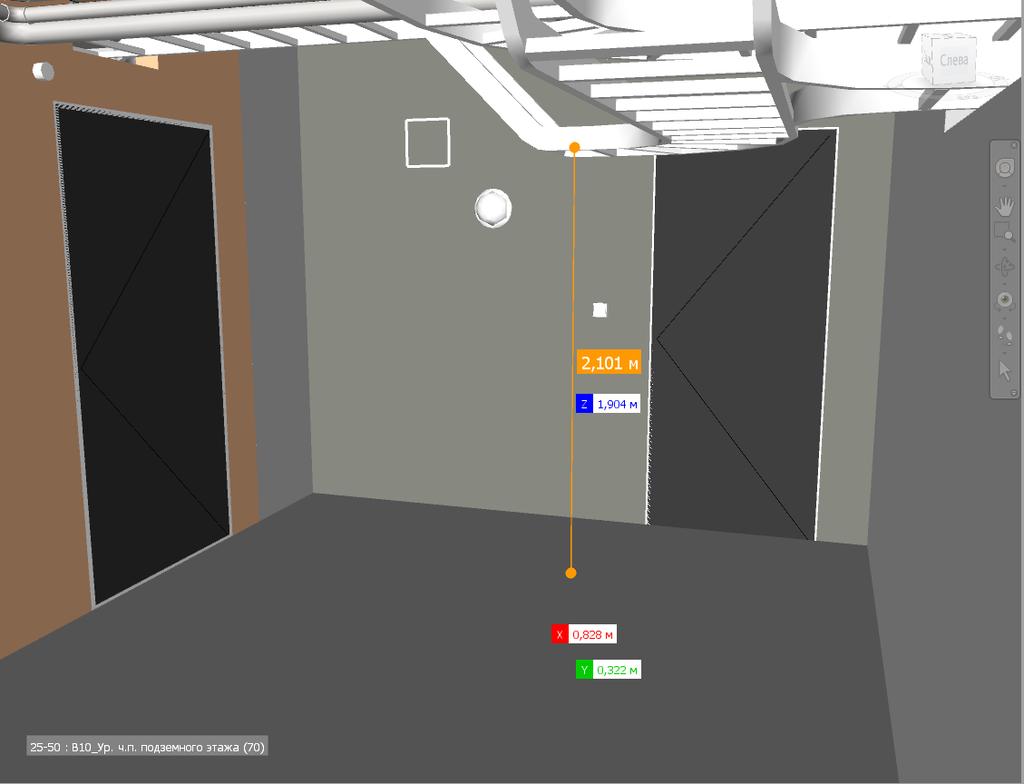

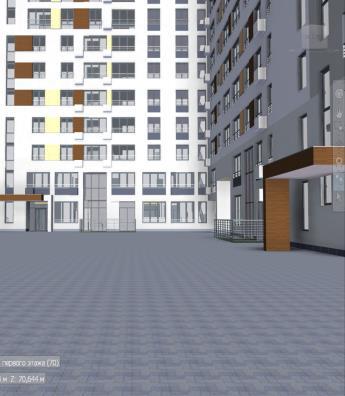

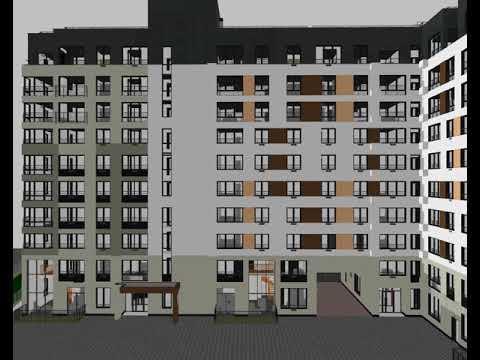

42 Осмотр модели

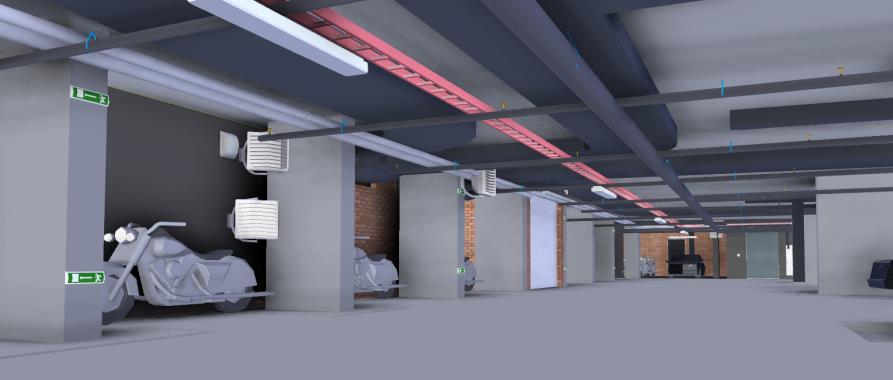

43 Осмотр модели

44 Создание и отслеживание замечаний

45 Severin Development Контроль сроков, объемов, предписаний на основе BIM модели Докладчик: Александр Попов +7 (495)

46

47 Виды контроля строительства 1. Контроль входящей информации 2. Контроль качества выполненных работ и соблюдения техники безопасности 3. Геодезический контроль 4. Контроль соблюдения сроков и закрытия объемов строительства +7 (495)

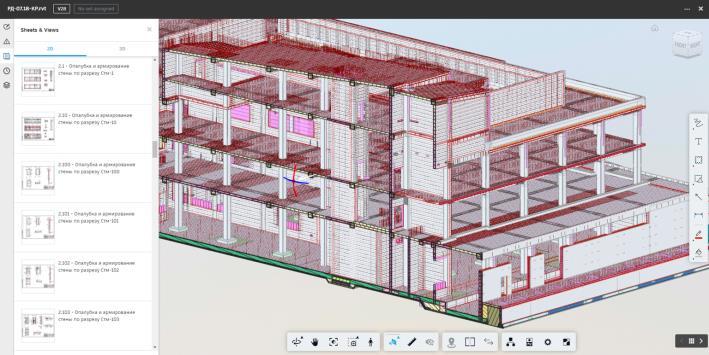

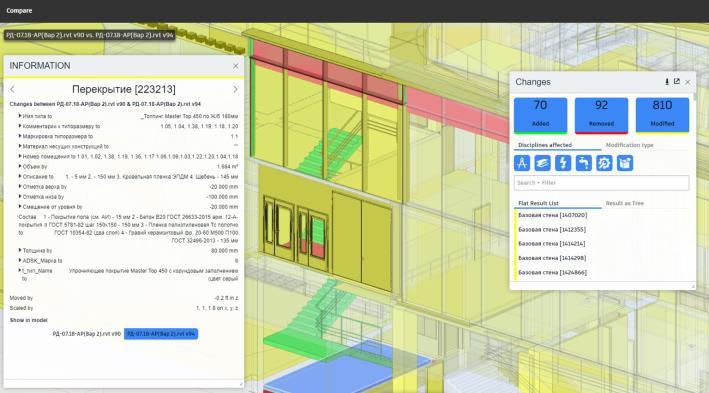

48 Контроль входящей информации 1. Визуальная проверка модели 2. Проверка, что чертежи выпущены из модели 3. Проверка корректности наименования элементов и заполнения классификатора 4. Проверка пересечений и задублированности 5. Проверка изменений +7 (495)

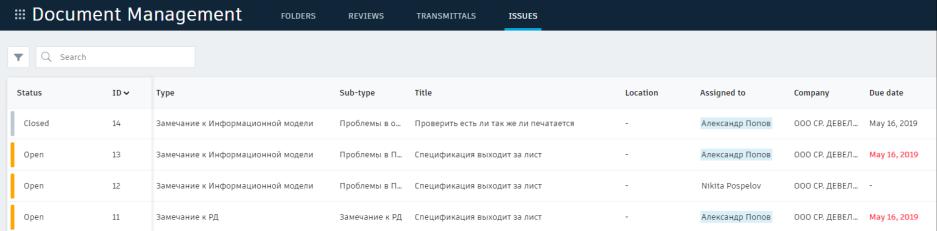

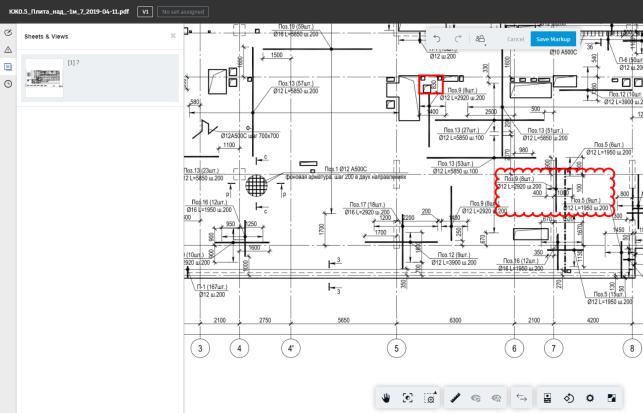

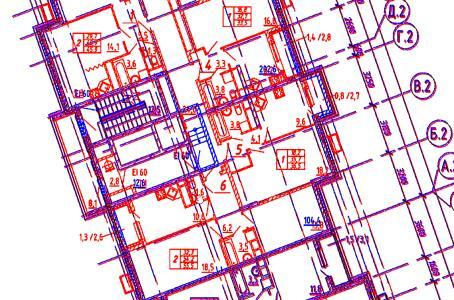

49 Контроль входящей информации 1. Проверка документации 2. Выдача замечаний 3. Проверка устранения замечаний +7 (495)

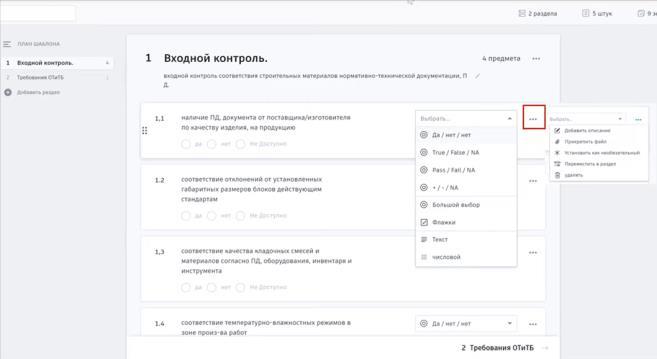

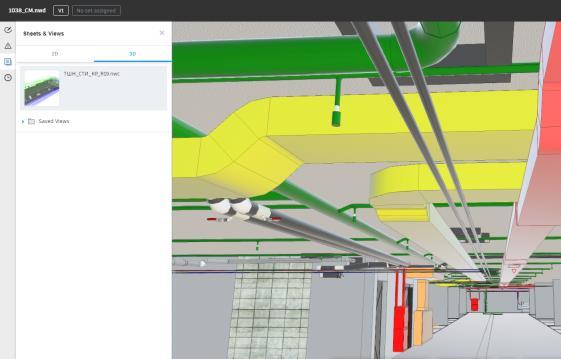

50 Контроль качества выполненных работ и соблюдения техники безопасности 1. Тех. карты проверки (чек-листы) 2. Выдача предписаний 3. Контроль устранения +7 (495)

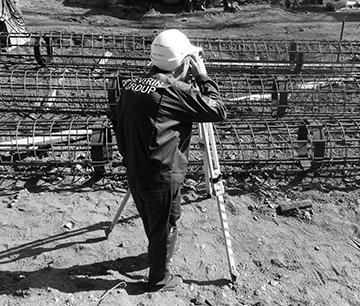

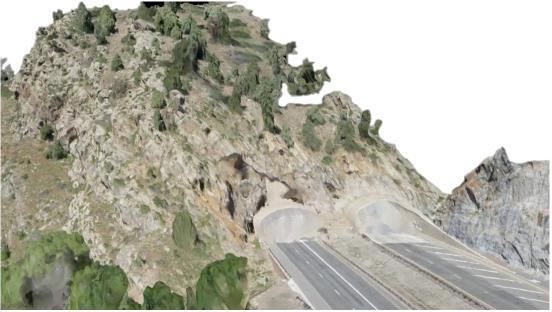

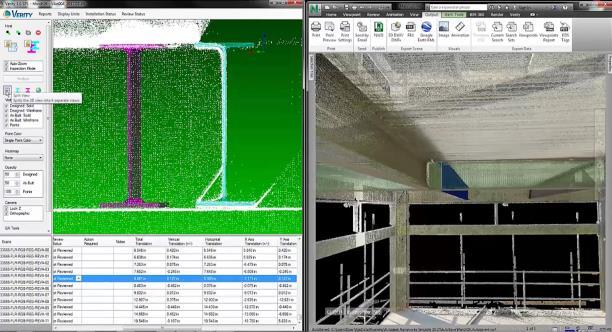

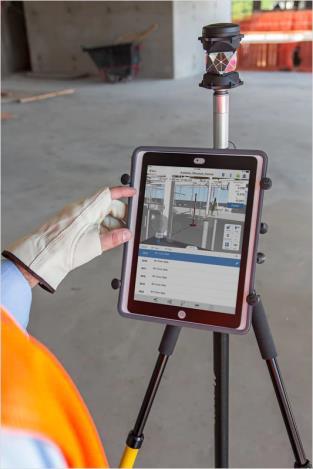

51 Геодезический контроль 1. Геодезическая съемка 2. Фотограмметрия 3. Лазерное сканирование 4. Панорамные фотографии (495)

52 Геодезический контроль +7 (495)

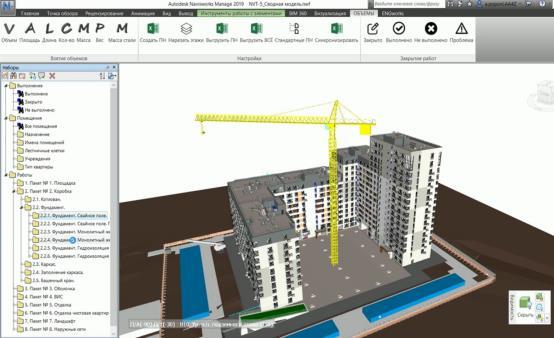

53 Контроль сроков и объемов строительства Процент готовности Контроль сроков Контроль затрат +7 (495)

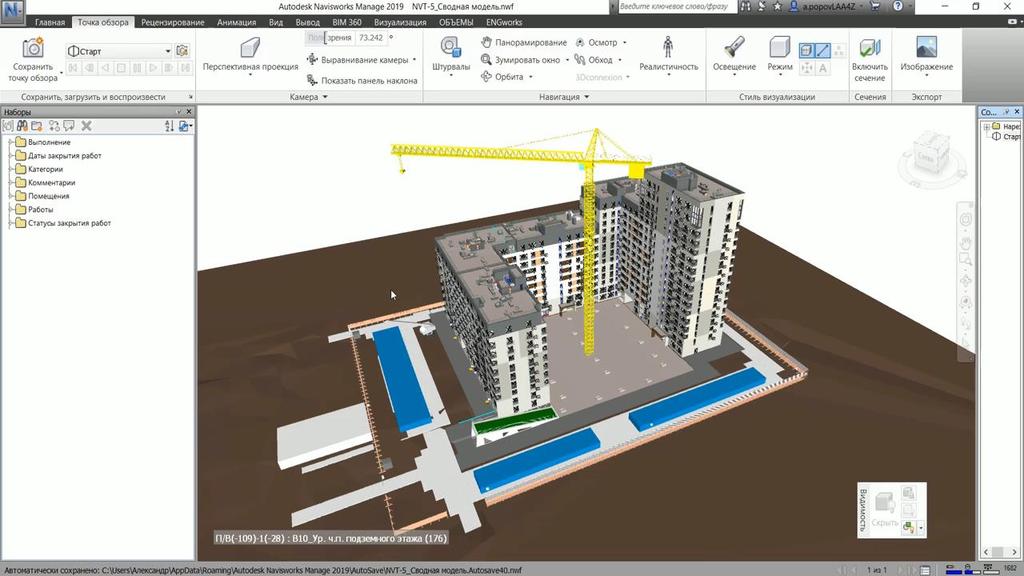

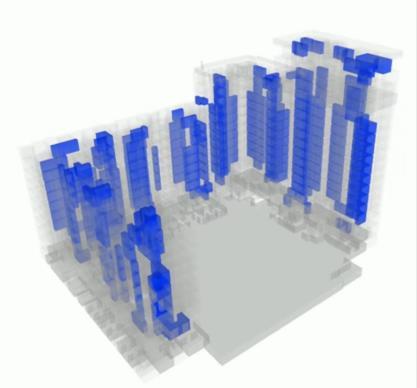

54 Контроль сроков и объемов строительства +7 (495)

55

56 Спасибо за внимание +7 (495)

57 Далее ответы на вопросы +7 (495)

58 Приложения +7 (495)

59 Разбивка на пакеты W2.4.1 W3.1.1 W2.3.1-B05.S02.L18 B05.S05.L04 B05.S01.F (495)

60 Структура объекта B01.S02.L04 Level 04 - Этаж Section 02 - Секция Building 01 - Здание +7 (495) info@severindevelopment.ru 60

61 Итоговый код W2.2.3-B01.S02.L04 Структура объекта Код работы +7 (495)

62 Можно добавить код задачи, материала W2.2.3-B01.S02.L04-T1.3.1 Доп. код Структура объекта Код работы +7 (495)

63 NVT-5_SC_S123.rvt NVT-5_SC_S123.rvt NVT-5-OS-ST.rvt +7 (495)

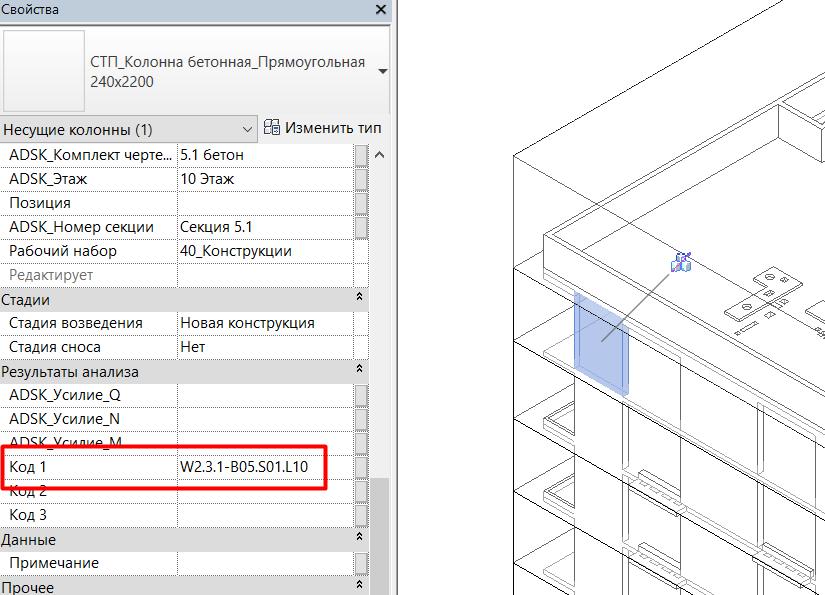

64 Требуются параметры Работа 1, Код (495) info@severindevelopment.ru 64

65 Схема работы.dyn RVT NWC RVT NWC NWF NWD RVT NWC.xlsx.mpp +7 (495)

66 Архив слайдов +7 (495)

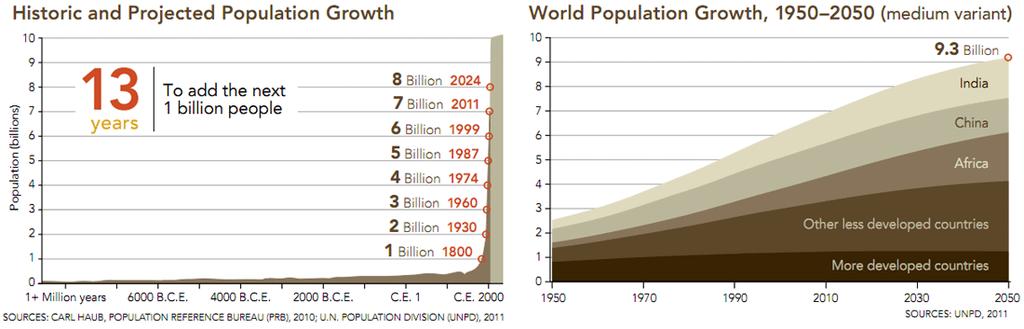

67 Популяция Земли

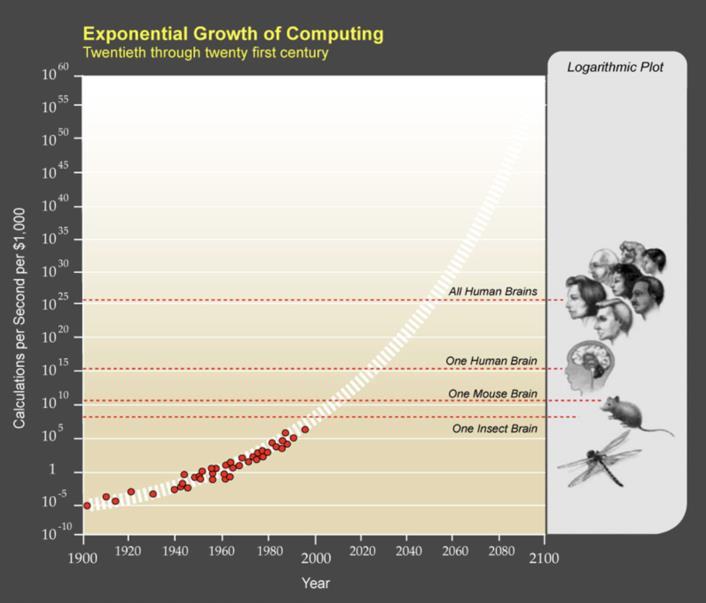

68 Технологическая сингулярность

69 BIM модель как источник информации

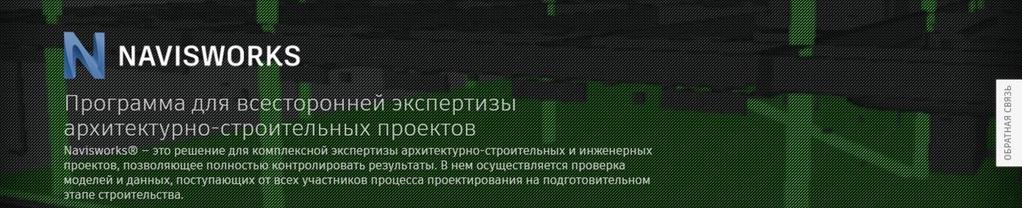

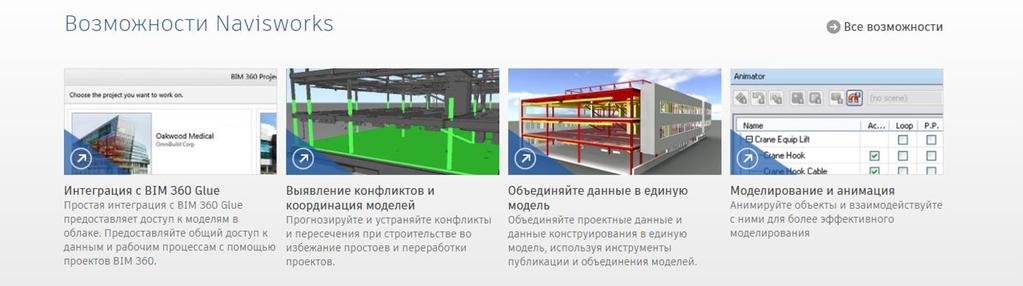

70 Основной инструмент - Navisworks
