1 Oprawy oświetlenia awaryjnego CEAG Notlichtsysteme GmbH /

2 Oprawy oświetlenia awaryjnego Zalety monitorowania każdej oprawy Koszty oświetlenia awaryjnego Oświetlenie awaryjne w budynku musi być niezawodne. Od niego zależeć może przecież zdrowie i życie ludzi w przypadku nieprzewidzianych awarii lub zdarzeń losowych. Instalacja oświetlenia awaryjnego w budynku pociąga za sobą duże koszty, których wszyscy chcieliby uniknąć. Są one jednak niezbędne. Należy także pamiętać, że wydatki nie kończą się na zakupie i zainstalowaniu sprzętu. W trakcie eksploatacji budynku będziemy ponosić dodatkowe koszty związane z przeprowadzaniem obowiązkowych kontroli, zakupem materiałów eksploatacyjnych ich wymianą i serwisem. Dlatego przy wyborze rozwiązania technicznego należy wziąć pod uwagę wszystkie czynniki mające wpływ na całkowite koszty oświetlenia awaryjnego także w trakcie jego użytkowania np: koszty energii, serwisowania, dozoru i konserwacji. Luksusowy hotel Burj Al Arab w Dubai Oprawy + systemy zasilania Zużycie energii Kontrola wzrokowa Testy zasadnicze Źródła światła/aku. Konserwacja Koszty inwestycyjne Koszty energii Koszty kontroli wyzualnej Koszty kontroli sprawności (FT/BT*) Zakup baterii i źródeł światła Koszty pracy konserwatora Koszty kontroli Koszty konserwacji Koszty eksploatacji Koszty całkowite Czas t * FT = test funkcjonalny BT = test akumulatora CEAG Notlichtsysteme GmbH /2

3 Systemowe oprawy awaryjne CEAG STYLE Kontrukcja odbłyśnika pozwala zmaksymalizować odległości pomiędzy oprawami Dodatki kolorystyczne dobierane do wystroju wnętrza Wzory piktogramów zgodne z normami System szybkiego Niskonakładowa instalacja Kompatybilne z urządzeniami zgodnymi z DIN-VDE 008 Akcesoria do wszystkich rodzajów zamocowań Wyposażone w nowoczesne, adresowalne stateczniki elektroniczne Oprawy dostępne także w IP 54 Oprawy systemowe STYLE fi rmy CEAG to fukcjonalność w doskonałej formie. Szybki beznarzędziowy montaż ułatwiają podwójne szybkozłącza (3 x 2,5 mm 2 ). Zestaw szybkiego może być zamocowany w trakcie układania instalacji. Aby uniknąć uszkodzenia lub zabrudzenia opraw montujemy je w prosty sposób dopiero po zakończeniu wszystkich prac budowlanych i wykończeniowych. Oprawy mogą być wyposażone w osprzęt IP 54 co pozwala na ich stosowanie w pomieszczeniach o podwyższonej wilgotności lub na zewnątrz. Takie rozwiązanie daje możliwość zachowania jednolitego wzornictwa w całym budynku. Zastosowanie wysokiej jakości materiału, odpornego na promieniowanie słoneczne UV, całkowicie eliminuje problemy związane z procesem korozji. Sprawdzony adresowalny statecznik elektroniczny (20 adresów) z technologią CEWA GUARD daje możliwość monitorowania i sterowania oprawami podłączonymi do systemów centralnego zasilania fi rmy CEAG. Tryb pracy każdej oprawy jest dowolnie programowalny z poziomu jednostki zasilającej. Na jednym obwodzie końcowym mogą pracować oprawy we wszystkich trybach (awaryjnym, awaryjno-sieciowym, awaryjno-sieciowym przełączanym). CEAG Notlichtsysteme GmbH /3

4 Oprawy oświetlenia awaryjnego STYLE Unikalna forma to coś więcej niż funkcjonalność Doskonała forma nie powstaje przypadkiem Natura wybiera najprostsze rozwiązania dostosowując formy życia do ciągle zmieniających się warunków otoczenia. Tak powstały np. opływowe kształty ryb, aerodynamiczne skrzydła ptaków lub twarde pancerze owadów. Człowiek obserwuje naturę i wykorzystuje jej rozwiązania dla własnych potrzeb. użytkownikowi. Dlatego też zespół ds. rozwoju fi rmy CEAG opracował koncepcje systemowych opraw oświetlenia awaryjnego. Cel został osiagnięty poprzez stworzenie funkcjonalnych opraw przystosowanych do szybkiego doskonale harmonizujących z architekturą. Form follows function, forma podąża za funkcjonalnością, jest najlepszym źródłem inspiracji każdej pracy twórczej. Praca konstruktorów przynosi największe efekty wtedy, kiedy daje pełne zadowolenie ścienna lub sufi towa Szybka i prosta instalacja Zestaw szybkiego pozwala na szybki i sprawny montaż oprawy zarówno na ścianie jak i na sufi cie. Zasilanie sieciowe doprowadzone jest za pomocą szybkozłącza zintegrowanego z zestawem szybkiego. Istotną zaletą takiego rozwiązania jest fakt, że zestaw ten może zostać zamontowany i podłączony. do instalacji już w bardzo wczesnej fazie budowy. Tymczasowa pokrywa zabezpiecza przed różnego rodzaju zabrudzeniami np. w trakcie prac malarskich. Po zakończeniu prac budowlanych osadzenie oprawy na zestawie szybkiego przebiega bardzo sprawnie i bez użycia narzędzi!. CEAG Notlichtsysteme GmbH /4

5 Oprawy oświetlenia awaryjnego STYLE Technika przemyślana w każdym szczególe Budowa modułowa Precyzyjnie wykonane elementy są podstawą opraw systemowych STYLE. Elementy mogą być łączone ze sobą w różnej konfi guracji. Oprawy jedno i dwustronne można mocować w dowolny sposób: w formie kinkietu, na zwieszakach sztywnych lub zwieszakach łańcuchowych. Zestaw IP 54 umożliwia stosowanie opraw także w trudnych warunkach otoczenia. Elementy szybkiego ułatwiają sprawne i szybkie mocowanie opraw. Oprawy systemowe w wersji IP 54 Ogólnie stosowany stopień szczelności IP4 zabezpiecza oprawy wewnątrz budynku przed kurzem i wodą. Należy jednak pamiętać, że występują również strefy o podwyższonym zawilgoceniu. Odnosi się to do pomieszczeń wewnątrz budynku jak i do zewnętrznych powierzchni przyległych np. tarasy, garaże. Często zdarza się, że w takich strefach montowane są oprawy nieprzystosowane do takich warunków co prowadzi do ich zawilgocenia i może skutkować zakłóceniem pracy całego systemu. Wszystkie oprawy serii STYLE mogą być wyposażone w zestaw IP 54, który gwarantuje pełną ochronę elementów elektronicznych i umożliwia ich stosowanie także na zewnątrz budynku. Wyrafinowana technika świetlna Oświetlenie nie zawsze odpowiada normom. Norma PN-EN 838 określa wymagania odnośnie równomierności i minimalnego poziomu natężenia oświetlenia awaryjnego jak również zasięgu rozpoznawania i barw znaków ewakuacyjnych. W oprawach bez odbłyśnika strumień światła rozchodzi się w sposób przypadkowy i z reguły jego największe natężenie skupia się pod oprawą. W praktyce przy podwojeniu odległości między oprawami należy kilkakrotnie zwiększyć ich moc aby uzyskać odpowiednie natężenie oświetlenia. Firma CEAG skonstruowała nową serię opraw z kloszem z wysoko przezroczystego poliwęglanu wyposażonych w specjalny odbłyśnik z szerokim kątem rozsyłu światła do 70 i jednoczesną redukcją natężenia pod oprawą. Ich konstrukcja umożliwia oświetlenie dwukrotnie większej powierzchni bez zwiększenia mocy źródła światła. Niezależne instytuty oświetleniowe potwierdziły te parametry. CEAG Notlichtsysteme GmbH /5

6 Oprawy oświetlenia awaryjnego STYLE 570 CG-S Dane techniczne 570 CG-S z kloszem przezroczystym 570 CG-S Zasięg rozpoznawania 32 m Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 75 % Materiał obudowy poliwęglan Waga 0,85 kg Kolor obudowy szary z dodatkami Kolor dodatków RAL 5022 dodatki ciemnoniebieskie RAL 705 dodatki ciemnoszare Sposób do ściany lub do sufi tu Wymiary w mm (D x W x G) 370 x 225 x 60 Złącza zaciski podwójne 3 x 2,5 mm 2 Zasilanie Pobór prądu przy zasilaniu akumulatorowym Pobór mocy 6 VA Temperatura otoczenia -0 C do + 40 C Źródło światła 8 W/T6, 450 lm Klasa ochronności II Stopień szczelności IP 4 (IP 54 ) Dane dotyczące zamówienia 570 CG-S z piktogramem 570 CG-S z kloszem rastrowym Typ Opis Nr zamówienia 570 CG-S, RAL 5022 Oprawa bez klosza, bez zestawu szybkiego, dodatki ciemnoniebieskie, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) CG-S, RAL 705 Oprawa bez klosza, bez zestawu szybkiego, dodatki ciemnoszare, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) Klosz SL Klosz przezroczysty Klosz mleczny Klosz mleczny Klosz rastrowy Klosz z rastrem Piktogram PR Klosz z piktogramem Piktogram PL Klosz z piktogramem Piktogram PU Klosz z piktogramem Zestaw szybkiego Z zaciskami i dystansami Akcesoria 570 CG-S z kloszem mlecznym Akcesoria patrz strona /20 Wymiary w mm CEAG Notlichtsysteme GmbH /6

7 Oprawy oświetlenia awaryjnego STYLE 570 CG-S Parametry rozsyłu światła (8 W/T6, 450 lm) Płaszczyzna pomiaru: 0,02 m, uwzględniając 25% współczynnik starzenia Tabela danych 570 CG-S z kloszem przezroczystym dla E =,25 lx (0,625 lx) Odległości (m) 60 C 0 C l/cd/klm Krzywa rozsyłu światła 570 CG-S z kloszem przezroczystym Wysokość Sposób (m) L L2 L3 L4 2,5 do sufi tu 2,9 (3,7) 7,4 ( 9,0) 5, (6,4) 2,6 (5,0) 3,0 w osi drogi ewakuacyjnej 3, (4,0) 7,8 ( 9,8) 5,2 (6,8) 3,6 (6,6) 4,0 3,0 (4,3) 8,6 (,0) 5, (7,4) 4,6 (6,8) 5,0 2,7 (4,3) 8,6 (,8) 4,4 (7,4) 4,8 (20,4) 6,0 2,0 (4,2) 8,2 (2,2) 3,6 (6,8) 3,6 (2,0) 7,0 0, (3,8) 7,4 (2,2) 0,6 (6,2) 2,2 (20,8) 2,0 na ścianie 2,8 (3,4) 6,8 ( 7,8) 3,3 (4,) 8,0 ( 9,8) 2,5 2,9 (3,5) 7,0 ( 8,2) 3, (4,0) 8,0 (0,0) 3,0 2,8 (3,5) 7,0 ( 8,4) 0, (3,9) 7,6 ( 9,8) 3,0 do sufi tu 2,4 (3,4) 7,8 ( 9,8) 5,5 (6,5) 3,8 (6,2) 4,0 strefa otwarta 2,8 (3,4) 8,6 (,0) 4, (7,5) 5,4 (9,0) 5,0 2,4 (4,4) 8,8 (,8) 4,5 (5,5) 6,2 (2,0) 6,0,8 (3,4) 9,0 (2,2) 2,9 (6,5) 5,8 (22,4) 7,0 0,7 (3,4) 8,8 (2,6) 0,7 (5,5) 4,8 (22,8) Tabela danych 570 CG-S z kloszem mlecznym dla E =,25 lx (0,625 lx) Od ległości (m) Krzywa rozsyłu światła 570 CG-S z kloszem mlecznym Wysokość Sposób (m) L L2 L3 L4 2,5 do sufi tu 3,2 (4,0) 8,0 ( 9,8) 3,2 (4,0) 8,0 ( 9,8) 3,0 w osi drogi ewakuacyjnej 3,3 (4,3) 8,6 (0,6) 3,3 (4,3) 8,6 (0,6) 4,0 3,4 (4,6) 9,2 (,8) 3,4 (4,7) 9,2 (2,0) 5,0 3, (4,7) 9,4 (2,6) 3,2 (4,8) 9,4 (2,8) 6,0 2,5 (4,7) 9,2 (3,2) 2,6 (4,7) 9,4 (3,2) 7,0,4 (4,4) 8,6 (3,2),5 (4,4) 8,6 (3,4) 2,0 na ścianie 2,0 (2,6) 5,2 ( 6,6) 2, (2,7) 5,4 ( 6,8) 2,5,8 (2,5) 5,0 ( 6,6),7 (2,6) 5,0 ( 6,8) 3,0,3 (2,3) 4,6 ( 6,4),0 (2,2) 4,4 ( 6,4) 3,0 do sufi tu 2,4 (3,5) 7,4 ( 9,2) 3,5 (3,4) 7,4 ( 9,0) 4,0 strefa otwarta 2,4 (3,4) 8,4 (0,4) 3,5 (4,5) 8,2 (0,2) 5,0 2,4 (3,4) 8,8 (,4) 3,5 (4,5) 9,0 (,2) 6,0 2,4 (3,4) 9,2 (2,0) 2,5 (4,5) 9,2 (2,0) 7,0 0,7 (3,4) 9,4 (2,4) 0,7 (4,5) 9,2 (2,6) Tabela danych 570 CG-S z kloszem rastrowym dla E =,25 lx (0,625 lx) Odległości (m) Krzywa rozsyłu światła 570 CG-S z kloszem rastrowym Wysokość Sposób (m) L L2 L3 L4 2,5 do sufi tu 2,7 (3,4) 6,8 ( 8,6) 4,0 (5,4) 0,8 (3,4) 3 w osi drogi ewakuacyjnej 2,7 (3,7) 7,2 ( 9,2) 4,0 (5,6),2 (4,4) 4 2,6 (3,8) 7,6 (0,2) 3,7 (5,7),2 (5,8) 5 2,0 (3,8) 7,6 (0,6) 3, (5,3) 0,6 (6,0) 6 0,5 (3,5) 6,8 (0,8), (4,9) 9,6 (5,6) 7 0, (2,8) 5,2 (0,6) 0, (4,3) 8,0 (4,8) 2 na ścianie 2,6 (3,2) 6,4 ( 7,6) 2,8 (3,5) 7,0 ( 8,6) 2,5 2,6 (3,3) 6,6 ( 7,8) 2,7 (3,5) 6,8 ( 8,6) 3 2,4 (3,2) 6,4 ( 8,0) 0, (3,3) 6,6 ( 8,4) 3 do sufi tu 2,6 (3,5) 7,2 ( 9,2) 3,3 (4,4),6 (4,2) 4 strefa otwarta 2,4 (3,6) 7,8 (0,2) 3,5 (4,3) 2,0 (6,0) 5,8 (3,4) 8,2 (0,8) 2,6 (4,5),6 (7,0) 6 0,7 (2,4) 8,0 (,2) 0,7 (5,5),2 (7,0) 7 0,7 (2,4) 6,8 (,6) 0,7 (3,5),2 (6,4) CEAG Notlichtsysteme GmbH /7

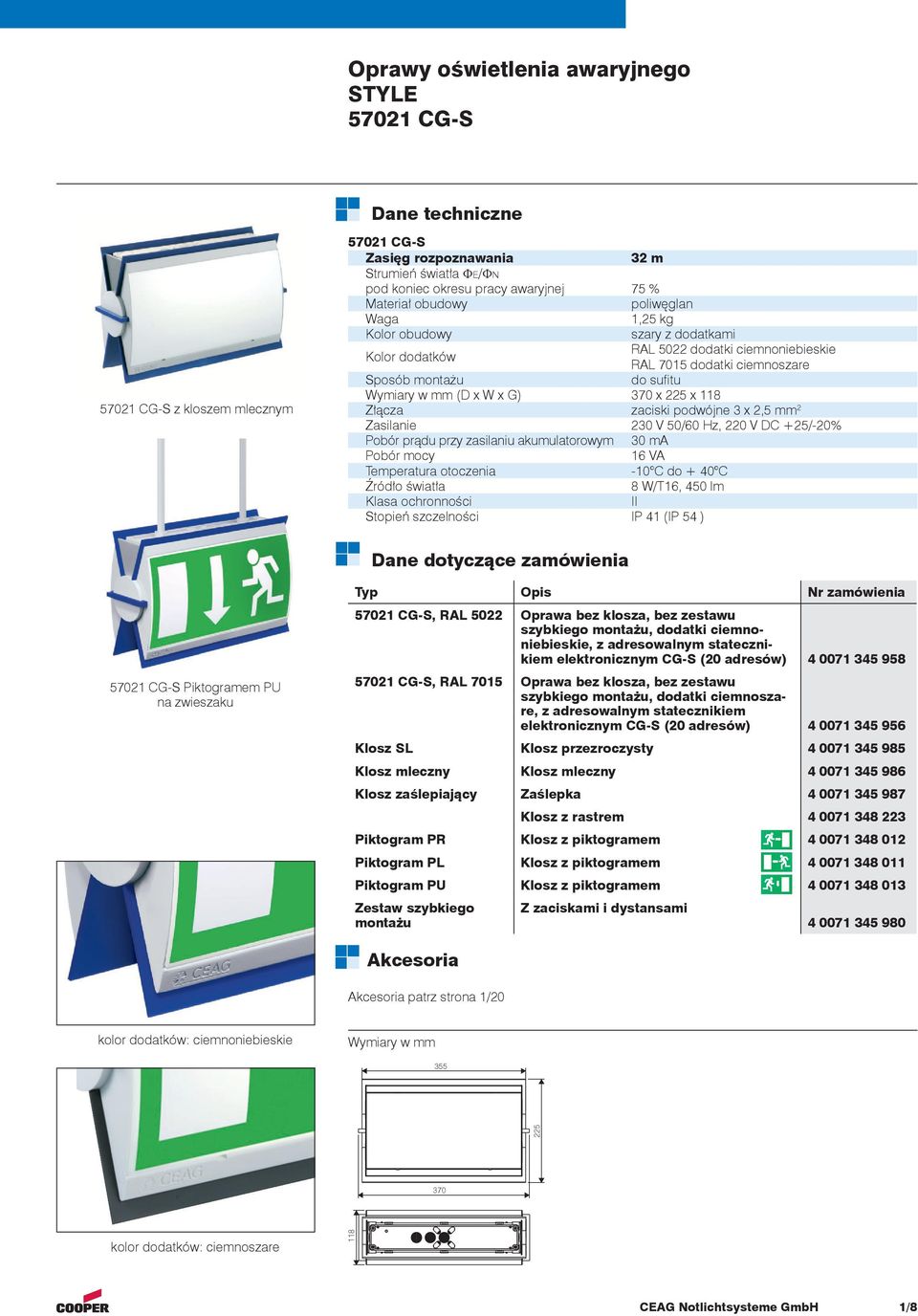

8 Oprawy oświetlenia awaryjnego STYLE 5702 CG-S Dane techniczne 5702 CG-S z kloszem mlecznym 5702 CG-S Zasięg rozpoznawania 32 m Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 75 % Materiał obudowy poliwęglan Waga,25 kg Kolor obudowy szary z dodatkami Kolor dodatków RAL 5022 dodatki ciemnoniebieskie RAL 705 dodatki ciemnoszare Sposób do sufi tu Wymiary w mm (D x W x G) 370 x 225 x 8 Złącza zaciski podwójne 3 x 2,5 mm 2 Zasilanie Pobór prądu przy zasilaniu akumulatorowym Pobór mocy 6 VA Temperatura otoczenia -0 C do + 40 C Źródło światła 8 W/T6, 450 lm Klasa ochronności II Stopień szczelności IP 4 (IP 54 ) Dane dotyczące zamówienia 5702 CG-S Piktogramem PU na zwieszaku Typ Opis Nr zamówienia 5702 CG-S, RAL 5022 Oprawa bez klosza, bez zestawu szybkiego, dodatki ciemnoniebieskie, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) CG-S, RAL 705 Oprawa bez klosza, bez zestawu szybkiego, dodatki ciemnoszare, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) Klosz SL Klosz przezroczysty Klosz mleczny Klosz mleczny Klosz zaślepiający Zaślepka Klosz z rastrem Piktogram PR Klosz z piktogramem Piktogram PL Klosz z piktogramem Piktogram PU Klosz z piktogramem Zestaw szybkiego Z zaciskami i dystansami Akcesoria Akcesoria patrz strona /20 kolor dodatków: ciemnoniebieskie Wymiary w mm kolor dodatków: ciemnoszare 8 CEAG Notlichtsysteme GmbH /8

9 Oprawy oświetlenia awaryjnego STYLE 5502 CG-S, CG-S z kloszem mlecznym 5502 CG-S Piktogramem PU i zwieszakiem Dane techniczne 5502 CG-S, 5502 Zasięg rozpoznawania 32 m Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 75 % Materiał obudowy poliwęglan Waga,5 kg Kolor obudowy szary Sposób do sufi tu Wymiary w mm (D x W x G) 355 x 200 x 8 Złącza zaciski podwójne 3 x 2,5 mm 2 Zasilanie Pobór prądu przy zasilaniu akumulatorowym Pobór mocy 6 VA Temperatura otoczenia -0 C do + 40 C Źródło światła 8 W/T6, 450 lm Klasa ochronności II Stopień szczelności IP 4 (IP 54 ) Dane dotyczące zamówienia Typ Opis Nr zamówienia 5502 CG-S Oprawa bez klosza, bez zestawu szybkiego, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) Oprawa bez klosza, bez zestawu szybkiego Klosz SL Klosz przezroczysty Klosz mleczny Klosz mleczny Zaślepka Klosz rastrowy Klosz z rastrem Piktogram PR Klosz z piktogramem Piktogram PL Klosz z piktogramem Piktogram PU Klosz z piktogramem Zestaw szybkiego Z zaciskami i dystansami Akcesoria Akcesoria patrz strona /20 Wymiary w mm CEAG Notlichtsysteme GmbH /9

10 Oprawy oświetlenia awaryjnego STYLE 550 CG-S, 550 Dane techniczne 550 CG-S z kloszem przezroczystym 550 CG-S, 550 Zasięg rozpoznawania 32 m Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 75 % Materiał obudowy poliwęglan Waga 0,85 kg Kolor obudowy szary Sposób do ściany lub sufi tu Wymiary w mm (D x W x G) 355 x 97 x 60 Złącza zaciski podwójne 3 x 2,5 mm 2 Zasilanie Pobór prądu przy zasilaniu akumulatorowym Pobór mocy 6 VA Temperatura otoczenia -0 C do + 40 C Źródło światła 8 W/T6, 450 lm Klasa ochronności II Stopień szczelności IP 4 (IP 54 ) Dane dotyczące zamówienia 550 CG-S z piktogramem Typ Opis Nr zamówienia 550 CG-S Oprawa bez klosza, bez zestawu szybkiego, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) Oprawa bez klosza, bez zestawu szybkiego Klosz SL Klosz przezroczysty Klosz mleczny Klosz mleczny Klosz rastrowy Klosz z rastrem Piktogram PR Klosz z piktogramem Piktogram PL Klosz z piktogramem Piktogram PU Klosz z piktogramem Zestaw szybkiego Z zaciskami i dystansami CG-S z kloszem rastrowym Akcesoria Akcesoria patrz strona /20 Wymiary w mm CG-S z kloszem mlecznym CEAG Notlichtsysteme GmbH /0

11 Oprawy oświetlenia awaryjnego STYLE 550 CG-S, 550 Parametry rozsyłu światła (8 W/T6, 450 lm) Płaszczyzna pomiaru: 0,02 m, uwzględniając 25% współczynnik starzenia Tabela danych 550 CG-S z kloszem przezroczystym dla E =,25 lx (0,625 lx) Odległości (m) 60 C 0 C l/cd/klm Krzywa rozsyłu światła 550 CG-S z kloszem przezroczystym Wysokość Sposób (m) L L2 L3 L4 2,5 do sufi tu 2,9 (3,7) 7,4 ( 9,0) 5, (6,4) 2,6 (5,0) 3,0 w osi drogi ewakuacyjnej 3, (4,0) 7,8 ( 9,8) 5,2 (6,8) 3,6 (6,6) 4,0 3,0 (4,3) 8,6 (,0) 5, (7,4) 4,6 (8,8) 5,0 2,7 (4,3) 8,6 (,8) 4,4 (7,4) 4,8 (20,4) 6,0 2,0 (4,2) 8,2 (2,2) 3,6 (6,8) 3,6 (2,0) 7,0 0, (3,8) 7,4 (2,2) 0,6 (6,2) 2,2 (20,8) 2,0 na ścianie 2,8 (3,4) 6,8 ( 7,8) 3,3 (4,) 8,0 ( 9,8) 2,5 2,9 (3,5) 7,0 ( 8,2) 3, (4,0) 8,0 (0,0) 3,0 2,8 (3,5) 7,0 ( 8,4) 0, (3,9) 7,6 ( 9,8) 3,0 do sufi tu 2,4 (3,4) 7,8 ( 9,8) 5,5 (6,5) 3,8 (6,2) 4,0 strefa otwarta 2,8 (3,4) 8,6 (,0) 4, (7,5) 5,4 (9,0) 5,0 2,4 (4,4) 8,8 (,8) 4,5 (5,5) 6,2 (2,0) 6,0,8 (3,4) 9,0 (2,2) 2,9 (6,5) 5,8 (22,4) 7,0 0,7 (3,4) 8,8 (2,6) 0,7 (5,5) 4,8 (22,8) Tabela danych 550 CG-S z kloszem mlecznym dla E =,25 lx (0,625 lx) Odległości (m) Krzywa rozsyłu światła 550 CG-S z kloszem mlecznym Wysokość Sposób (m) L L2 L3 L4 2,5 do sufi tu 3,2 (4,0) 8,0 ( 9,8) 3,2 (4,0) 8,0 ( 9,8) 3,0 w osi drogi ewakuacyjnej 3,3 (4,3) 8,6 (0,6) 3,3 (4,3) 8,6 (0,6) 4,0 3,4 (4,6) 9,2 (,8) 3,4 (4,7) 9,2 (2,0) 5,0 3, (4,7) 9,4 (2,6) 3,2 (4,8) 9,4 (2,8) 6,0 2,5 (4,7) 9,2 (3,2) 2,6 (4,7) 9,4 (3,2) 7,0,4 (4,4) 8,6 (3,2),5 (4,4) 8,6 (3,4) 2,0 na ścianie 2,0 (2,6) 5,2 ( 6,6) 2, (2,7) 5,4 ( 6,8) 2,5,8 (2,5) 5,0 ( 6,6),7 (2,6) 5,0 ( 6,8) 3,0,3 (2,3) 4,6 ( 6,4),0 (2,2) 4,4 ( 6,4) 3,0 do sufi tu 2,4 (3,5) 7,4 ( 9,2) 3,5 (3,4) 7,4 ( 9,0) 4,0 strefa otwarta 2,4 (3,4) 8,4 (0,4) 3,5 (4,5) 8,2 (0,2) 5,0 2,4 (3,4) 8,8 (,4) 3,5 (4,5) 9,0 (,2) 6,0 2,4 (3,4) 9,2 (2,0) 2,5 (4,5) 9,2 (2,0) 7,0 0,7 (3,4) 9,4 (2,4) 0,7 (4,5) 9,2 (2,6) Tabela danych 550 CG-S z kloszem rastrowym dla E =,25 lx (0,625 lx) Odległości (m) Krzywa rozsyłu światła 550 CG-S z kloszem rastrowym Wysokość Sposób (m) L L2 L3 L4 2,5 do sufi tu 2,7 (3,4) 6,8 ( 8,6) 4,0 (5,4) 0,8 (3,4) 3 w osi drogi ewakuacyjnej 2,7 (3,7) 7,2 ( 9,2) 4,0 (5,6),2 (4,4) 4 2,6 (3,8) 7,6 (0,2) 3,7 (5,7),2 (5,8) 5 2,0 (3,8) 7,6 (0,6) 3, (5,3) 0,6 (6,0) 6 0,5 (3,5) 6,8 (0,8), (4,9) 9,6 (5,6) 7 0, (2,8) 5,2 (0,6) 0, (4,3) 8,0 (4,8) 2 na ścianie 2,6 (3,2) 6,4 ( 7,6) 2,8 (3,5) 7,0 ( 8,6) 2,5 2,6 (3,3) 6,6 ( 7,8) 2,7 (3,5) 6,8 ( 8,6) 3 2,4 (3,2) 6,4 ( 8,0) 0, (3,3) 6,6 ( 8,4) 3 do sufi tu 2,6 (3,5) 7,2 ( 9,2) 3,3 (4,4),6 (4,2) 4 strefa otwarta 2,4 (3,6) 7,8 (0,2) 3,5 (4,3) 2,0 (6,0) 5,8 (3,4) 8,2 (0,8) 2,6 (4,5),6 (7,0) 6 0,7 (2,4) 8,0 (,2) 0,7 (5,5),2 (7,0) 7 0,7 (2,4) 6,8 (,6) 0,7 (3,5),2 (6,4) CEAG Notlichtsysteme GmbH /

12 Oprawy oświetlenia awaryjnego STYLE 220 CG-S, 220 Dane techniczne 220 CG-S z kloszem przezroczystym 220 CG-S, 220 Zasięg rozpoznawania 32 m Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 75 % Materiał obudowy poliwęglan Waga 0,80 kg Kolor obudowy szary Sposób do ściany lub sufitu Wymiary w mm (D x W x G) 340 x 97 x 60 Złącza zaciski podwójne 3 x 2,5 mm 2 Zasilanie Pobór prądu przy zasilaniu akumulatorowym Pobór mocy 6 VA Temperatura otoczenia -0 C do + 40 C Źródło światła 8 W/T6, 450 lm Klasa ochronności II Stopień szczelności IP 4 (IP 54 opcja) Dane dotyczące zamówienia 220 CG-S Piktogramem PR Typ Opis Nr zamówienia 220 CG-S (zestaw) Oprawa z zestawem szybkiego i kloszem, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) z 3 piktogramami PR, PL i PU (zestaw) Oprawa z zestawem szybkiego i kloszem w kpl. z 3 piktogramami PR, PL i PU CG-S Oprawa bez klosza, bez zestawu szybkiego, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) Oprawa bez klosza, bez zestawu szybkiego Klosz SL Klosz przezroczysty Klosz mleczny Klosz mleczny Klosz rastrowy Klosz z rastrem Piktogram PR Klosz z piktogramem Piktogram PL Klosz z piktogramem Piktogram PU Klosz z piktogramem Zestaw szybkiego Z zaciskami i dystansami Akcesoria Akcesoria patrz strona /20 Wymiary w mm CEAG Notlichtsysteme GmbH /2

13 Oprawy oświetlenia awaryjnego STYLE 220 CG-S, Parametry rozsyłu światła (8 W/T6, 450 lm) Płaszczyzna pomiaru: 0,02 m, uwzględniając 25% współczynnik starzenia Tabela danych 220 CG-S z kloszem przezroczystym dla E =,25 lx (0,625 lx) Odległości (m) 60 C 0 C l/cd/klm Krzywa rozsyłu światła 220 CG-S z kloszem przezroczystym Wysokość Sposób (m) L L2 L3 L4 2,5 do sufi tu 3,0 (3,7) 7,4 ( 9,0) 4,6 (5,9),8 (4,4) 3,0 w osi drogi ewakuacyjnej 3, (4,0) 8,0 ( 9,8) 4,9 (6,3) 2,6 (5,6) 4,0 3,2 (4,4) 8,6 (,2) 5,0 (6,8) 3,6 (7,4) 5,0 2,9 (4,5) 8,8 (2,0) 4,7 (7,0) 4,0 (8,6) 6,0 2,2 (4,4) 8,6 (2,4) 4,0 (6,9) 3,8 (9,4) 7,0 0,8 (4,0) 7,8 (2,6) 0,9 (6,6) 2,8 (9,8) 2,0 na ścianie 2,8 (3,3) 6,6 ( 7,6) 3,3 (4,0) 8,0 ( 9,6) 2,5 2,8 (3,4) 6,8 ( 8,0) 3, (4,0) 8,0 ( 9,8) 3,0 2,7 (3,4) 6,8 ( 8,2) 0, (3,8) 7,6 ( 9,6) 3,0 do sufi tu 2,4 (3,4) 8,0 ( 9,8) 5,5 (6,5) 2,0 (4,8) 4,0 strefa otwarta 2,4 (4,4) 8,6 (,0) 5,5 (5,5) 3,8 (7,0) 5,0 2,4 (4,4) 9,2 (2,2) 4,5 (5,5) 4,6 (8,2) 6,0,8 (4,4) 9,2 (2,8) 3,6 (5,5) 5,2 (9,4) 7,0 0,7 (3,7) 8,8 (2,8) 0,7 (5,2) 5,2 (2,0) Tabela danych 220 CG-S z kloszem mlecznym dla E =,25 lx (0,625 lx) Odległości (m) Krzywa rozsyłu światła 220 CG-S z kloszem mlecznym Wysokość Sposób (m) L L2 L3 L4 2,5 do sufi tu 3, (3,9) 7,8 ( 9,6) 3, (4,0) 7,8 ( 9,8) 3,0 w osi drogi ewakuacyjnej 3,2 (4,2) 8,4 (0,4) 3,3 (4,2) 8,4 (0,6) 4,0 3,3 (4,5) 9,0 (,6) 3,3 (4,6) 9,0 (,8) 5,0 3,0 (4,6) 9,2 (2,4) 3,0 (4,7) 9,2 (2,6) 6,0 2,4 (4,5) 9,0 (2,8) 2,4 (4,6) 9,0 (3,0) 7,0, (4,2) 8,2 (3,0),2 (4,3) 8,2 (3,0) 2,0 na ścianie 2,0 (2,6) 5,2 ( 6,4) 2,0 (2,7) 5,4 ( 6,8) 2,5,7 (2,5) 5,0 ( 6,4),7 (2,5) 5,0 ( 6,8) 3,0,2 (2,3) 4,4 ( 6,2) 0,9 (2,2) 4,2 ( 6,4) 3,0 do sufi tu 2,4 (3,4) 7,2 ( 9,0) 3,5 (3,5) 7,4 ( 8,8) 4,0 strefa otwarta 2,4 (3,4) 8,2 (0,2) 3,5 (4,5) 8,0 (0,2) 5,0 2,4 (3,4) 8,8 (,2) 3,5 (4,5) 8,6 (,0) 6,0 2,0 (3,4) 9,0 (,8) 2,0 (4,5) 9,0 (,8) 7,0 0,7 (3,4) 9,2 (2,4) 0,7 (3,5) 9,0 (2,2) CEAG Notlichtsysteme GmbH /3

14 Oprawy oświetlenia awaryjnego STYLE 2202 CG-S, 2202 Dane techniczne 2202 CG-S z Piktogramem PL 2202 CG-S, 2202 Zasięg rozpoznawania 32 m Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 75 % Materiał obudowy poliwęglan Waga,0 kg Kolor obudowy szary Sposób do sufi tu Wymiary w mm (D x W x G) 340 x 200 x 8 Złącza zaciski podwójne 3 x 2,5 mm 2 Zasilanie Pobór prądu przy zasilaniu akumulatorowym Pobór mocy 6 VA Temperatura otoczenia -0 C do + 40 C Źródło światła 8 W/T6, 450 Lm Klasa ochronności II Stopień szczelności IP 4 (IP 54 ) Dane dotyczące zamówienia Typ Opis Nr zamówienia 2202 CG-S (zestaw) Oprawa z zestawem szybkiego i kloszem, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) z 4 piktogramami PR, PL, PU i BL (zestaw) Oprawa z zestawem szybkiego i kloszem w kpl. z 4 piktogramami PR, PL, PU i BL CG-S Oprawa bez klosza, bez zestawu szybkiego, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) Oprawa bez klosza, bez zestawu szybkiego Klosz SL Klosz przezroczysty Klosz mleczny Klosz mleczny Klosz rastrowy Klosz z rastrem Piktogram PR Klosz z piktogramem Piktogram PL Klosz z piktogramem Piktogram PU Klosz z piktogramem Zestaw szybkiego Z zaciskami i dystansami Akcesoria Akcesoria patrz strona /20 Wymiary w mm CEAG Notlichtsysteme GmbH /4

15 Oprawy oświetlenia awaryjnego do wbudowania STYLE 230 CG-S, C 0 C l/cd/klm Krzywa rozsyłu światła 230 CG-S z kloszem przezroczystym Wymiary w mm 230 CG-S z kloszem przezroczystym Dane techniczne 230 CG-S, 230 Zasięg rozpoznawania 32 m Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 75 % Materiał obudowy poliwęglan Waga 2,5 kg Kolor obudowy szary Sposób podtynkowy do sufi tu Wymiary w mm (D x W x G) 379 x 236 x 65 Złącza zaciski podwójne 3 x 2,5 mm 2 Zasilanie Pobór prądu przy zasilaniu akumulatorowym Pobór mocy 6 VA Temperatura otoczenia -0 C do + 40 C Źródło światła 8 W/T6, 450 lm Klasa ochronności II Stopień szczelności IP 4 (IP 54 ) Dane dotyczące zamówienia Typ Opis Nr zamówienia 230 CG-S Oprawa z puszką do zabudowy, bez klosza,z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) Oprawa z puszką do zabudowy, bez klosza Rodzaje kloszy patrz strona /0 (STYLE 550 CG-S) Akcesoria Typ Opis Nr zamówienia Puszka do betonu Z dławicami kablowymi Zestaw IP 54 Z osprzętem do mocowania ,5 47, Grubość płyty sufitowej 5-20 mm 350 Otwór w suficie Minimalna odległość 75mm 20 Parametry rozsyłu światła (8 W/T6, 450 lm) Płaszczyzna pomiaru: 0,02 m, uwzględniając 25% współczynnik starzenia Tabela danych 230 CG-S z kloszem przezroczystym dla E =,25 lx (0,625 lx) Odległości (m) Wysokość Sposób (m) L L2 L3 L4 2,5 do sufi tu 3,0 (3,7) 7,4 ( 9,0) 4,6 (5,9),8 (4,4) 3,0 w osi drogi ewakuacyjnej 3, (4,0) 8,0 ( 9,8) 4,9 (6,3) 2,6 (5,6) 4,0 3,2 (4,4) 8,6 (,2) 5,0 (6,8) 3,6 (7,4) 5,0 2,9 (4,5) 8,8 (2,0) 4,7 (7,0) 4,0 (8,6) 6,0 2,2 (4,4) 8,6 (2,4) 4,0 (6,9) 3,8 (9,4) 7,0 0,8 (4,0) 7,8 (2,6) 0,9 (6,6) 2,8 (9,8) 2,0 na ścianie 2,8 (3,3) 6,6 ( 7,6) 3,3 (4,0) 8,0 ( 9,6) 2,5 2,8 (3,4) 6,8 ( 8,0) 3, (4,0) 8,0 ( 9,8) 3,0 2,7 (3,4) 6,8 ( 8,2) 0, (3,8) 7,6 ( 9,6) 3,0 do sufi tu 2,4 (3,4) 8,0 ( 9,8) 5,5 (6,5) 2,0 (4,8) 4,0 strefa otwarta 2,4 (4,4) 8,6 (,0) 5,5 (5,5) 3,8 (7,0) 5,0 2,4 (4,4) 9,2 (2,2) 4,5 (5,5) 4,6 (8,2) 6,0,8 (4,4) 9,2 (2,8) 3,6 (5,5) 5,2 (9,4) 7,0 0,7 (3,7) 8,8 (2,8) 0,7 (5,2) 5,2 (2,0) ca. 20 CEAG Notlichtsysteme GmbH /5

16 Oprawy oświetlenia awaryjnego STYLE 50 CG-S, 50 Dane techniczne 50 CG-S z piktogramem 50 CG-S, 50 Zasięg rozpoznawania 7 m Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 75 % Materiał obudowy poliwęglan Waga 0,6 kg Kolor obudowy szary Sposób do ściany lub sufi tu Wymiary w mm (D x W x G) 342 x 95 x 59,5 Złącza zaciski podwójne 3 x 2,5 mm 2 Zasilanie Pobór prądu przy zasilaniu akumulatorowym Pobór mocy 6 VA Temperatura otoczenia -0 C do + 40 C Źródło światła 8 W/T6, 450 lm Klasa ochronności II Stopień szczelności IP 4 (IP 54 ) Dane dotyczące zamówienia 50 CG-S z kloszem przezroczystym Typ Opis Nr zamówienia 50 CG-S Oprawa z kloszem, z zestawem szybkiego z 3 piktogramami PL/ PR/PU, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) Oprawa z kloszem, z zestawem szybkiego z 3 piktogramami PR, PL i PU Akcesoria Akcesoria patrz strona /20 Wymiary w mm ,5 95 CEAG Notlichtsysteme GmbH /6

17 Oprawy oświetlenia awaryjnego STYLE 50 CG-S, 50 Parametry rozsyłu światła (8 W/T6, 450 lm) Płaszczyzna pomiaru: 0,02 m, uwzględniając 25% współczynnik starzenia Tabela danych 50 CG-S z piktogramem dla E =,25 lx i 0,625 lx Odległości (m) Wysokość Sposób (m),25 lx 0,625 lx 2,0 na ścianie 2,5 3,2 2,5 z piktogramem 2,8 3,6 3,0 3,0 4,0 Krzywa rozsyłu światła 50 CG-S klosz z piktogramem Tabela danych 50 CG-S z kloszem przezroczystym dla E =,25 lx (0,625 lx) Odległości (m) Krzywa rozsyłu światła 500 CG-S z kloszem przezroczystym Wysokość Sposób (m) L L2 L3 L4 2,5 do sufi tu 2,7 (3,4) 6,8 ( 8,6) 4,4 (5,8),4 (4,8) 3,0 w osi drogi ewakuacyjnej 2,8 (3,7) 7,4 ( 9,2) 4,4 (6,0) 2,0 (5,6) 4,0 2,8 (3,9) 7,8 (0,2) 4,3 (6,2) 2,2 (6,6) 5,0 2,3 (4,0) 7,8 (0,8) 4, (6,2) 2,0 (7,2) 6,0,4 (3,8) 7,4 (,0) 3, (6,),8 (7,2) 7,0 (3,3) 6,2 (,0) (5,7) 0,8 (7,0) 2,0 na ścianie 2,8 (3,5) 7,0 ( 8,6) 3,8 (5,) 0,0 (3,0) 2,5 3,0 (3,8) 7,6 ( 9,4) 3,8 (5,3) 0,6 (3,8) 3,0 3,2 (4,) 8,2 (0,2) (5,4) 0,6 (4,2) 3,0 do sufi tu 2,4 (3,4) 7,4 ( 9,4) 4,5 (5,5) 2,2 (6,0) 4,0 strefa otwarta 2,4 (3,4) 8,0 (0,4) 4,5 (5,5) 2,6 (7,0) 5,0 2,4 (3,4) 8,4 (,0) 3,5 (5,5) 2,6 (7,8) 6,0 0,7 (3,4) 8,2 (,8) 2,7 (5,5) 3,0 (7,4) 7,0 0,7 (3,4) 7,6 (,8) 0,7 (4,5) 3,2 (8,0) CEAG Notlichtsysteme GmbH /7

18 Oprawy oświetlenia awaryjnego STYLE 502 CG-S, 502 Dane techniczne 502 CG-S z piktogramem 502 CG-S, 502 Zasięg rozpoznawania 7 m Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 75 % Materiał obudowy poliwęglan Waga 0,6 kg Kolor obudowy szary Sposób do sufi tu Wymiary w mm (D x W x G) 342 x 95 x 24,5 Złącza zaciski podwójne 3 x 2,5 mm 2 Zasilanie Pobór prądu przy zasilaniu akumulatorowym Pobór mocy 6 VA Temperatura otoczenia -0 C do + 40 C Źródło światła 8 W/T6, 450 lm Klasa ochronności II Stopień szczelności IP 4 (IP 54 ) Dane dotyczące zamówienia Typ Opis Nr zamówienia 502 CG-S Oprawa z kloszem dwustronnym, z zestawem szybkiego z 3 piktogramami PL/ PR/PU, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) Oprawa z kloszem dwustronnym, z zestawem szybkiego z 3 piktogramami PR, PL i PU Akcesoria Akcesoria patrz strona /20 Wymiary w mm ,5 95 CEAG Notlichtsysteme GmbH /8

19 Oprawy oświetlenia awaryjnego STYLE 20 CG-S, CG-S z kloszem przezroczystym i IP 54 Dane techniczne 20 CG-S, 20 Strumień światła ΦE/ΦN pod koniec okresu pracy awaryjnej 75 % Materiał obudowy poliwęglan Waga 0,6 kg Kolor obudowy szary Sposób do ściany lub sufi tu Złącza zaciski podwójne 3 x 2,5 mm 2 Wymiary w mm (D x W x G) 33 x 64 x 54,5 Zasilanie Pobór prądu przy zasilaniu akumulatorowym Pobór mocy 6 VA Temperatura otoczenia -0 C do + 40 C Źródło światła 8 W/T6, 450 lm Klasa ochronności II Stopień szczelności IP 54 Wymiary w mm Dane dotyczące zamówienia ,5 Typ Opis Nr zamówienia 20 CG-S Oprawa z kloszem w wersji IP 54, z zestawem szybkiego, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) Oprawa z kloszem w wersji IP 54, z zestawem szybkiego Akcesoria Akcesoria patrz strona /20 Parametry rozsyłu światła (8 W/T6, 450 lm) Płaszczyzna pomiaru: 0,02 m, uwzględniając 25% współczynnik starzenia Tabela danych 20 CG-S z kloszem w wersji IP 54 dla E =,25 lx / 0,625 lx Odległości (m) Krzywa rozsyłu światła 20 CG-S z klosza przezroczystego IP 54 Wysokość Sposób (m) L L2 L3 L4 2,5 do sufi tu 2,7 (3,4) 6,8 ( 8,4) 3,8 (5,0) 0,0 (2,4) 3,0 w osi drogi ewakuacyjnej 2,7 (3,6) 7,2 ( 9,2) 3,9 (5,2) 0,4 (3,2) 4,0 2,6 (3,8) 7,6 (0,0) 3,8 (5,5),0 (4,6) 5,0 2,0 (3,8) 7,4 (0,6) 3,2 (5,5) 0,8 (5,4) 6,0 0,6 (3,5) 6,8 (0,8) 0,8 (5,) 0,0 (5,6) 7,0 0, (2,8) 5,2 (0,6) 0, (4,5) 8,6 (5,2) 2,0 na ścianie 2,4 (3,0) 6,0 ( 7,0) 2,7 (3,4) 6,8 ( 8,2) 2,5 2,4 (3,0) 6,0 ( 7,2) 2,4 (3,3) 6,6 ( 8,2) 3,0 2,2 (2,9) 5,8 ( 7,4) 0, (3,0) 6,0 ( 8,0) 3,0 do sufi tu 2,6 (3,4) 7,4 ( 9,2) 3,3 (4,5) 9,8 (2,2) 4,0 strefa otwarta 2,4 (3,6) 7,8 (0,2) 3,5 (4,3),0 (3,8) 5,0,9 (3,4) 8,0 (0,8) 2,6 (4,5),6 (5,0) 6,0 0,7 (2,4) 7,6 (,2) 0,7 (5,5),6 (5,8) 7,0 0,7 (2,5) 7,4 (,2) 0,7 (3,4) 0,0 (6,4) CEAG Notlichtsysteme GmbH /9

20 Akcesoria Dane dotyczące zamówienia zwieszak oprawy dwustronnej Typ Nr zamówienia Zwieszak 0,5 m z zestawem szybkiego Zwieszak 0,5 m dla IP 54 z zestawem szybkiego Zwieszak,5 m z zestawem szybkiego Zwieszak,5 m dla IP 54 z zestawem szybkiego Zwieszak 0,5 m jednostronny 90 o z zestawem szybkiego Zwieszak sztywny oprawy jednostronnej Typ Nr zamówienia Uchwyt prostopadły do ściany z zestawem szybkiego Uchwyt prostopadły do ściany Typ Nr zamówienia Zestaw szybkiego do zwieszaka łańcuchowego Zwieszak łańcuchowy Typ Nr zamówienia Zestaw IP 54 z elementami mocującymi Oprawa z kloszem w wersji IP 54 Typ Nr zamówienia Siatka ochronna z elementami mocującymi Siatka ochronna Typ Nr zamówienia Zestaw szybkiego, z zaciskami i dystansami (opcja) Wymiary zestawu szybkiego Zestaw szybkiego CEAG Notlichtsysteme GmbH /20

21 Oprawy oświetlenia awaryjnego STYLE Sposoby Struktura modułowa Przemyślana konstrukcja opraw daje możliwości dowolnego doboru modułów w zależności od wymagań architektonicznych. Oprawa z uchwytem prostopadłym do ściany STYLE 5702 CG-S Oprawa dwustronna ze zwieszakiem sztywnym STYLE 5702 CG-S Oprawy modułowe z akcesoriami montażowymi Oprawa jednostronna ze zwieszakiem sztywnym STYLE 50 CG-S Oprawa dwustronna ze zwieszakiem sztywnym STYLE 502 CG-S Siatka ochronna oprawy STYLE 220 CG-S Oprawa jednostronna ze zwieszakiem sztywnym STYLE 550 CG-S Oprawa dwustronna ze zwieszakiem łańcuchowym STYLE 5702 CG-S CEAG Notlichtsysteme GmbH /2

22 Karty katalogowe STYLE 570 CG-S SL 570 CG-S i PN-EN 838. Oprawa modułowa z kolorowymi dodatkami i jednostronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, przezroczystego klosza, obudowy niepalnej (850 ) z poliwęglanu z adresowalnym statecznikiem elektronicznym CG-S (20 adresów). Statecznik elektroniczny ze znakiem jakości ENEC. Dowolnie programowalne tryby pracy (awaryjny, awaryjno-sieciowy, awaryjno-sieciowy przełączany). W jednym obwodzie możliwe zastosowanie opraw w różnych trybach pracy. Maksymalna odległość pomiędzy oprawami z kloszem przezroczystym = 4,8 m (wysokość zawieszenia = 5 m, płaszczyzna C0, Emin =,25 lx, strumień natężenia światła pod koniec okresu pracy awaryjnej) Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL 7035 W komplecie z fl uorescencyjnym źródłem światła: 8 W T6, 450 lm D = 370, W = 225, G = 60 kolor elementów: RAL 5022 (ciemnoniebieski) RAL 705 (ciemnoszary) uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak sztywny z osłoną i zestawem szybkiego zwieszak sztywny dla wersji IP 54 z zestawem szybkiego zestaw IP 54 siatka ochronna klosz mleczny klosz z rastrem Produkt: STYLE SL 570 CG-S STYLE 570 CG-S RZ 570 CG-S i PN-EN 838. Oprawa modułowa z kolorowymi dodatkami i jednostronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, dwustronnie zaokrąglonego klosza z piktogramem, obudowy niepalnej (850 ) z poliwęglanu z adresowalnym statecznikiem elektronicznym CG-S (20 adresów). Statecznik elektroniczny ze znakiem jakości ENEC. Dowolnie programowalne tryby pracy (awaryjny, awaryjno-sieciowy, awaryjno-sieciowy przełączany). W jednym obwodzie możliwe zastosowanie opraw w różnych trybach pracy. Opis: Piktogram jednostronny Zasięg rozpoznawania: 32 m Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 370, W = 225, G = 60 kolor elementów: RAL 5022 (ciemnoniebieski) RAL 705 (ciemnoszary) zwieszak sztywny z osłoną i zestawem szybkiego (z kątem 90 ) zestaw IP 54 (nie dotyczy zwieszaka sztywnego z kątem 90 ) siatka ochronna Produkt: STYLE RZ 570 CG-S CEAG Notlichtsysteme GmbH /22

23 Karty katalogowe STYLE 5702 CG-S RZ 5702 CG-S i PN-EN 838. Oprawa modułowa z kolorowymi dodatkami i dwustronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, klosza z piktogramem, obudowy niepalnej (850 ) z poliwęglanu z adresowalnym statecznikiem elektronicznym CG-S (20 adresów). Statecznik elektroniczny ze znakiem jakości ENEC. Dowolnie programowalne tryby pracy (awaryjny, awaryjno-sieciowy, awaryjno-sieciowy przełączany). W jednym obwodzie możliwe zastosowanie opraw w różnych trybach pracy. Opis: Piktogram dwustronny Zasięg rozpoznawania: 32 m Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL 7035 W komplecie z fl uorescencyjnym źródłem światła: 8 W T6, 450 lm D = 370, W = 225, G = 8 Kolor elementów: RAL 5022 (ciemnoniebieski) RAL 705 (ciemnoszary) uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak oprawy dwustronnej z osłoną i zestawem szybkiego zwieszak oprawy dwustronnej dla wersji IP 54 z zestawem szybkiego zestaw IP 54 Produkt: STYLE RZ 5702 CG-S STYLE 550 CG-S SL 550 CG-S i PN-EN 838. Oprawa modułowa z jednostronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, przezroczystego klosza, obudowy niepalnej (850 ) z poliwęglanu z adresowalnym statecznikiem elektronicznym CG-S (20 adresów). Statecznik elektroniczny ze znakiem jakości ENEC. Dowolnie programowalne tryby pracy (awaryjny, awaryjno-sieciowy, awaryjno-sieciowy przełączany). W jednym obwodzie możliwe zastosowanie opraw w różnych trybach pracy. Maksymalna odległość pomiędzy oprawami z kloszem przezroczystym = 4,8 m (wysokość zawieszenia = 5 m, płaszczyzna C0, Emin =,25 lx, strumień natężenia światła pod koniec okresu pracy awaryjnej) Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 355, W = 97, G = 60 uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak sztywny z osłoną i zestawem szybkiego zwieszak sztywny dla wersji IP 54 z zestawem szybkiego zestaw IP 54 siatka ochronna klosz mleczny klosz z rastrem Produkt: STYLE SL 550 CG-S CEAG Notlichtsysteme GmbH /23

24 Karty katalogowe STYLE 550 SL 550 i PN-EN 838. Oprawa modułowa z jednostronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, oprawy w obudowie niepalnej (850 ) z poliwęglanu z EVG (z czujnikiem obwodu świetlówki) do beznarzędziowego na zestawie szybkiego, klosza przezroczystego. Statecznik elektroniczny ze znakiem jakości ENEC. Maksymalna odległość pomiędzy oprawami z kloszem przezroczystym = 4,8 m (wysokość zawieszenia = 5 m, płaszczyzna C0, Emin =,25 lx, strumień natężenia światła pod koniec okresu pracy awaryjnej) Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 355, W = 97, G = 60 uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak sztywny z osłoną i zestawem szybkiego zwieszak sztywny dla wersji IP 54 z osłoną i zestawem szybkiego zestaw IP 54 siatka ochronna klosz mleczny klosz z rastrem Produkt: STYLE SL 550 STYLE 550 CG-S RZ 550 CG-S i PN-EN 838. Oprawa modułowa z jednostronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, obudowy niepalnej (850 ) z poliwęglanu z adresowalnym statecznikiem elektronicznym CG-S (20 adresów), klosza z piktogramem. Statecznik elektroniczny ze znakiem jakości ENEC. Dowolnie programowalne tryby pracy (awaryjny, awaryjno-sieciowy, awaryjno-sieciowy przełączany). W jednym obwodzie możliwe zastosowanie opraw w różnych trybach pracy. Opis: Piktogram jednostronny Zasięg rozpoznawania: 32 m Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 355, W = 97, G = 60 zwieszak sztywny z osłoną i zestawem szybkiego (z kątem 90 ) zestaw IP 54 (nie dotyczy zwieszaka sztywnego z kątem 90 ) siatka ochronna Produkt: STYLE RZ 550 CG-S STYLE 550 RZ 550 i PN-EN 838. Oprawa modułowa z jednostronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, oprawy w obudowie niepalnej (850 ) z poliwęglanu z EVG (z czujnikiem obwodu świetlówki), klosza z piktogramem. Statecznik elektroniczny ze znakiem jakości ENEC. Opis: Piktogram jednostronny Zasięg rozpoznawania: 32 m Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 355, W = 97, G = 60 zwieszak sztywny z osłoną i zestawem szybkiego (z kątem 90 ) zestaw IP 54 (nie dotyczy zwieszaka sztywnego z kątem 90 ) siatka ochronna Produkt: STYLE RZ 550 CEAG Notlichtsysteme GmbH /24

25 Karty katalogowe STYLE 5502 CG-S RZ 5502 CG-S Oprawa oświetlenia awaryjnego zgodna z normą PN-EN , PN-EN i PN-EN 838. Oprawa modułowa z dwustronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, obudowy niepalnej (850 ) z poliwęglanu do beznarzędziowego na zespole szybkiego, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów), klosza z piktogramem. Statecznik elektroniczny ze znakiem jakości ENEC. Dowolnie programowalne tryby pracy (awaryjny, awaryjno-sieciowy, awaryjno-sieciowy przełączany). W jednym obwodzie możliwe zastosowanie opraw w różnych trybach pracy. Opis: Piktogram dwustronny Zasięg rozpoznawania: 32 m Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 355, W = 200, G = 8 uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak oprawy dwustronnej z osłoną i zestawem szybkiego zwieszak oprawy dwustronnej dla wersji IP 54 z zestawem szybkiego zestaw IP 54 Produkt: STYLE RZ 5502 CG-S STYLE 5502 RZ 5502 Oprawa oświetlenia awaryjnego zgodna z normą PN-EN , PN-EN i PN-EN 838. Oprawa modułowa z dwustronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, obudowy niepalnej (850 ) z poliwęglanu do beznarzędziowego na zespole szybkiego, z EVG (z czujnikiem obwodu świetlówki), klosza z piktogramem. Statecznik elektroniczny ze znakiem jakości ENEC. Opis: Piktogram dwustronny Zasięg rozpoznawania: 32 m Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 355, W = 200, G = 8 uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak oprawy dwustronnej z osłoną i zestawem szybkiego zwieszak oprawy dwustronnej dla wersji IP 54 z osłoną i zestawem szybkiego zestaw IP 54 Produkt: STYLE RZ 5502 STYLE 220 CG-S SL/RZ 220 CG-S i PN-EN 838. Oprawa modułowa z jednostronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, obudowy niepalnej (850 ) z poliwęglanu do beznarzędziowego na zespole szybkiego, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów), klosza z 3 piktogramami. Statecznik elektroniczny ze znakiem jakości ENEC. Dowolnie programowalne tryby pracy (awaryjny, awaryjno-sieciowy, awaryjno-sieciowy przełączany). W jednym obwodzie możliwe zastosowanie opraw w różnych trybach pracy. Opis: Piktogram jednostronny Zasięg rozpoznawania: 32 m Oprawa oświetlenia awaryjnego bez piktogramu: Maksymalna odległość pomiędzy oprawami z kloszem przezroczystym = 4 m (wysokość zawieszenia = 5 m, płaszczyzna C0, Emin =,25 lx, strumień światła pod koniec okresu pracy awaryjnej) Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 340, W = 97, G = 60 uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak sztywny z osłoną i zestawem szybkiego zwieszak sztywny z osłoną i zestawem szybkiego (z kątem 90 ) zwieszak sztywny dla wersji IP 54 z osłoną i zestawem szybkiego zestaw IP 54 (nie dotyczy zwieszaka sztywnego z kątem 90 ) siatka ochronna klosz mleczny klosz z rastrem Produkt: STYLE SL/RZ 220 CG-S CEAG Notlichtsysteme GmbH /25

26 Karty katalogowe STYLE 220 SL/RZ 220 i PN-EN 838. Oprawa modułowa z jednostronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, klosza, z 3 piktogramami, obudowy niepalnej (850 ) z poliwęglanu do beznarzędziowego na zestawie szybkiego. Statecznik elektroniczny ze znakiem jakości ENEC. Opis: Piktogram jednostronny Zasięg rozpoznawania: 32 m Oprawa oświetlenia awaryjnego bez piktogramu: Maksymalna odległość pomiędzy oprawami z kloszem przezroczystym = 4 m (wysokość zawieszenia = 5 m, płaszczyzna C0, Emin =,25 lx, strumień natężenia światła pod koniec okresu pracy awaryjnej) Pobór mocy: 6 VA -0 C do +40 C Zaciski podwójne: 3 x 2,5 mm Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 340, W = 97, G = 60 uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak sztywny z osłoną i zestawem szybkiego zwieszak sztywny z osłoną i zestawem szybkiego (z kątem 90 ) zwieszak sztywny dla wersji IP 54 z zestawem szybkiego zestaw IP 54 (nie dotyczy zwieszaka sztywnego z kątem 90 ) siatka ochronna klosz mleczny klosz z rastrem Produkt: STYLE SL/RZ 220 STYLE 2202 CG-S RZ 2202 CG-S i PN-EN 838. Oprawa modułowa z dwustronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, obudowy niepalnej (850 ) z poliwęglanu, do beznarzędziowego na zespole szybkiego, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów), klosza z 3 piktogramami. Statecznik elektroniczny ze znakiem jakości ENEC. Dowolnie programowalne tryby pracy (awaryjny, awaryjno-sieciowy, awaryjno-sieciowy przełączany). W jednym obwodzie możliwe zastosowanie opraw w różnych trybach pracy. Opis: Piktogram dwustronny Zasięg rozpoznawania: 32 m Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 340, W = 200, G = 8 uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak oprawy dwustronnej z osłoną i zestawem szybkiego zwieszak oprawy dwustronnej dla wersji IP 54 z osłoną i zestawem szybkiego zestaw IP 54 Produkt: STYLE RZ 220 CG-S STYLE 2202 RZ 2202 i PN-EN 838. Oprawa modułowa z dwustronnym, zaokrąglonym kloszem kloszem składa się z: zestawu szybkiego, obudowy niepalnej (850 ) z poliwęglanu, klosza z 3 piktogramami. Statecznik elektroniczny ze znakiem jakości ENEC. Opis: Piktogram dwustronny Zasięg rozpoznawania: 32 m Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 340, W = 200, G = 8 uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak oprawy dwustronnej z osłoną i zestawem szybkiego zwieszak oprawy dwustronnej dla wersji IP 54 z zestawem szybkiego zestaw IP 54 Produkt: STYLE RZ 2202 CEAG Notlichtsysteme GmbH /26

27 Karty katalogowe STYLE 230 CG-S SL 230 CG-S Podtynkowa oprawa oświetlenia awaryjnego zgodna z normą PN-EN , PN-EN i PN-EN 838. Oprawa modułowa z jednostronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, obudowy niepalnej (850 ) z poliwęglanu do beznarzędziowego na zespole szybkiego, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów) z kloszem przezroczystym. Statecznik elektroniczny ze znakiem jakości ENEC. Dowolnie programowalne tryby pracy (awaryjny, awaryjno-sieciowy, awaryjno-sieciowy przełączany). W jednym obwodzie możliwe zastosowanie opraw w różnych trybach pracy. Maksymalna odległość pomiędzy oprawami z kloszem przezroczystym = 4 m (wysokość zawieszenia = 5 m, płaszczyzna C0, Emin =,25 lx, strumień natężenia światła pod koniec okresu pracy awaryjnej) Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm Wymiary oprawy łącznie z maskownicą (mm): D = 379, W = 236, G = 65 zestaw IP 54 puszka do betonu z blachy stalowej klosz mleczny klosz z rastrem Produkt: STYLE SL 230 CG-S STYLE 230 SL 230 Podtynkowa oprawa oświetlenia awaryjnego zgodna z normą PN-EN , PN- EN i PN-EN 838. Oprawa modułowa z jednostronnym, zaokrąglonym kloszem składa się z: zestawu szybkiego, obudowy niepalnej (850 ) z poliwęglanu, do beznarzędziowego na zespole szybkiego, z kloszem przezroczystym. Statecznik elektroniczny ze znakiem jakości ENEC. Maksymalna odległość pomiędzy oprawami z kloszem przezroczystym = 4 m (wysokość zawieszenia = 5 m, płaszczyzna C0, Emin =,25 lx, strumień natężenia światła pod koniec okresu pracy awaryjnej) Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm Wymiary oprawy łącznie z maskownicą (mm): D = 379, W = 236, G = 65 zestaw IP 54 puszka do betonu z blachy stalowej klosz mleczny klosz z rastrem Produkt: STYLE SL 230 STYLE 50 CG-S SL/RZ 50 CG-S Oprawa oświetlenia awaryjnego zgodna z normą PN-EN , PN-EN i PN-EN 838. Oprawa modułowa z prostokątnym, przezroczystym kloszem składa się z: zestawu szybkiego, obudowy niepalnej (850 ) z poliwęglanu do beznarzędziowego na zespole szybkiego, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów), kloszem przezroczystym z 3 piktogramami.statecznik elektroniczny ze znakiem jakości ENEC. Dowolnie programowalne tryby pracy (awaryjny, awaryjno-sieciowy, awaryjno-sieciowy przełączany). W jednym obwodzie możliwe zastosowanie opraw w różnych trybach pracy. Opis: Piktogram jednostronny Zasięg rozpoznawania: 7 m Oprawa oświetlenia awaryjnego bez piktogramu: Maksymalna odległość do oprawy z kloszem przezroczystym = 2,2 m (wysokość zawieszenia = 4 m, płaszczyzna C0, Emin =,25 lx, strumień światła pod koniec okresu pracy awaryjnej) Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 342, W = 95, G = 59,5 uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak sztywny z osłoną i zestawem szybkiego zwieszak sztywny z osłoną i zestawem szybkiego (z kątem 90 ) zwieszak sztywny dla wersji IP 54 z zestawem szybkiego zestaw IP 54 (nie dotyczy zwieszaka sztywnego z kątem 90 ) Produkt: STYLE SL/RZ 550 CG-S CEAG Notlichtsysteme GmbH /27

28 Karty katalogowe STYLE 50 SL/RZ 50 i PN-EN 838. Oprawa modułowa z prostokątnym, przezroczystym kloszem składa się z: zestawu szybkiego, obudowy niepalnej (850 ) z poliwęglanu do beznarzędziowego na zespole szybkiego, klosza przezroczystego z 3 piktogramami. Statecznik elektroniczny ze znakiem jakości ENEC. Opis: Piktogram jednostronny Zasięg rozpoznawania: 7 m Oprawa oświetlenia awaryjnego bez piktogramu: Maksymalna odległość pomiędzy oprawami z kloszem przezroczystym = 2,2 m (wysokość zawieszenia = 4 m, płaszczyzna C0, Emin =,25 lx, strumień natężenia światła pod koniec okresu pracy awaryjnej) Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 342, W = 95, G = 59,5 uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak sztywny z osłoną i zestawem szybkiego zwieszak sztywny z osłoną i zestawem szybkiego (z kątem 90 ) zwieszak sztywny dla wersji IP 54 z osłoną i zestawem szybkiego zestaw IP 54 (nie dotyczy zwieszaka sztywnego z kątem 90 ) Produkt: STYLE SL/RZ 50 STYLE 502 CG-S RZ 502 CG-S i PN-EN 838. Oprawa modułowa z prostokątnym, przezroczystym kloszem składa się z: zestawu szybkiego, obudowy niepalnej (850 ) z poliwęglanu do beznarzędziowego na zespole szybkiego, z adresowalnym statecznikiem elektronicznym CG-S (20 adresów), kloszem przezroczystym z 4 piktogramami. Statecznik elektroniczny ze znakiem jakości ENEC. Dowolnie programowalne tryby pracy (awaryjny, awaryjno-sieciowy, awaryjno-sieciowy przełączany). W jednym obwodzie możliwe zastosowanie opraw w różnych trybach pracy. Opis: Piktogram dwustronny Zasięg rozpoznawania: 7 m Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 342, W = 95, G = 24,5 uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak oprawy dwustronnej z osłoną i zestawem szybkiego zwieszak oprawy dwustronnej dla wersji IP 54 z osłoną i zestawem szybkiego zestaw IP 54 Produkt: STYLE RZ 502 CG-S STYLE 502 RZ 502 i PN-EN 838. Oprawa modułowa z prostokątnym, przezroczystym kloszem składa się z: zestawu szybkiego, obudowy niepalnej (850 ) z poliwęglanu, do beznarzędziowego na zespole szybkiego, klosza przezroczystego z 4 piktogramami. Statecznik elektroniczny ze znakiem jakości ENEC z czujnikiem obwodu świetlówki. Opis: Piktogram dwustronny Zasięg rozpoznawania: 7 m Pobór mocy: 6 VA -0 C do +40 C Klasa ochronności: II, Stopień szczelności: IP 4 Kolor obudowy: RAL W T6, 450 lm D = 342, W = 95, G = 24,5 uchwyt do ściany z zestawem szybkiego zestaw szybkiego do zwieszaka łańcuchowego zwieszak oprawy dwustronnej z osłoną i zestawem szybkiego zwieszak oprawy dwustronnej dla wersji IP 54 z osłoną i zestawem szybkiego zestaw IP 54 Produkt: STYLE RZ 502 CEAG Notlichtsysteme GmbH /28
