KSIĄŻKA GWARANCYJNA / INSTRUKCJA OBSŁUGI

Transkrypt

1 KSIĄŻKA GWARANCYJNA / INSTRUKCJA OBSŁUGI INSTALACJA GAZOWA BRC KIA VENGA 1.4 KSIĄŻKA GWARANCYJNA / INSTRUKCJA OBSŁUGI INSTALACJA GAZOWA BRC KIA VENGA 1.4 KIA Rio 1.2 KIA cee d 1.4

2

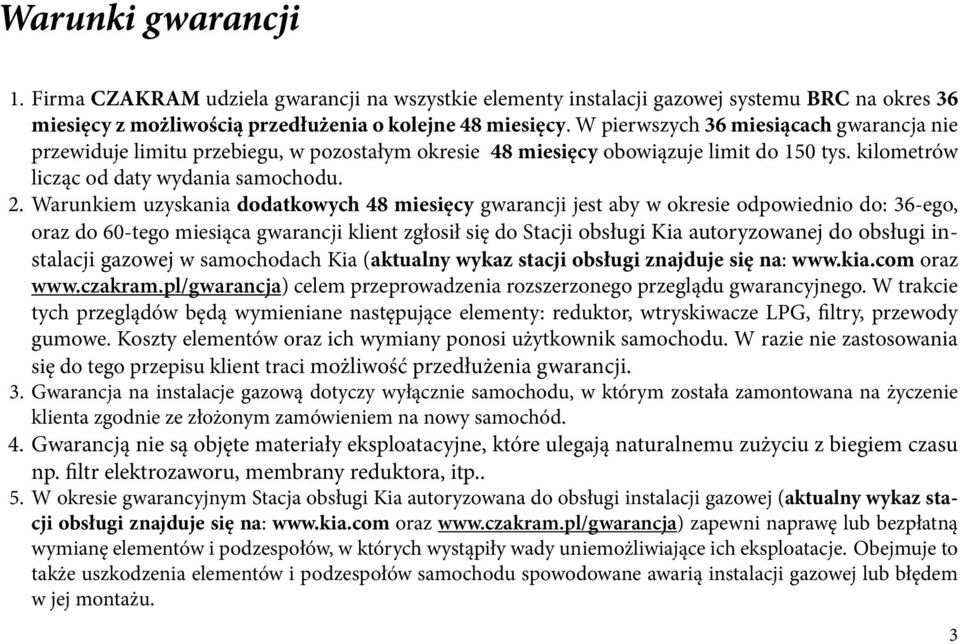

3 Warunki gwarancji 1. Firma CZAKRAM udziela gwarancji na wszystkie elementy instalacji gazowej systemu BRC na okres 36 miesięcy z możliwością przedłużenia o kolejne 48 miesięcy. W pierwszych 36 miesiącach gwarancja nie przewiduje limitu przebiegu, w pozostałym okresie 48 miesięcy obowiązuje limit do 150 tys. kilometrów licząc od daty wydania samochodu. 2. Warunkiem uzyskania dodatkowych 48 miesięcy gwarancji jest aby w okresie odpowiednio do: 36-ego, oraz do 60-tego miesiąca gwarancji klient zgłosił się do Stacji obsługi Kia autoryzowanej do obsługi instalacji gazowej w samochodach Kia (aktualny wykaz stacji obsługi znajduje się na: oraz celem przeprowadzenia rozszerzonego przeglądu gwarancyjnego. W trakcie tych przeglądów będą wymieniane następujące elementy: reduktor, wtryskiwacze LPG, filtry, przewody gumowe. Koszty elementów oraz ich wymiany ponosi użytkownik samochodu. W razie nie zastosowania się do tego przepisu klient traci możliwość przedłużenia gwarancji. 3. Gwarancja na instalacje gazową dotyczy wyłącznie samochodu, w którym została zamontowana na życzenie klienta zgodnie ze złożonym zamówieniem na nowy samochód. 4. Gwarancją nie są objęte materiały eksploatacyjne, które ulegają naturalnemu zużyciu z biegiem czasu np. filtr elektrozaworu, membrany reduktora, itp.. 5. W okresie gwarancyjnym Stacja obsługi Kia autoryzowana do obsługi instalacji gazowej (aktualny wykaz stacji obsługi znajduje się na: oraz zapewni naprawę lub bezpłatną wymianę elementów i podzespołów, w których wystąpiły wady uniemożliwiające ich eksploatacje. Obejmuje to także uszkodzenia elementów i podzespołów samochodu spowodowane awarią instalacji gazowej lub błędem w jej montażu. 3

4 6. Klient zobowiązany jest dokonywać przeglądu instalacji w Stacji obsługi Kia autoryzowanej do obsługi instalacji gazowej (aktualny wykaz stacji obsługi znajduje się na: oraz co 15 tys. km. z tolerancją +/ km lub raz w roku z tolerancją +/-30 dni w zależności co wystąpi wcześniej. Dodatkowo w okresie do 36-ego oraz do 60-tego miesiąca gwarancji klient zgłosi się do Stacji obsługi Kia autoryzowanej do obsługi instalacji gazowej celem przeprowadzenia rozszerzonego przeglądu gwarancyjnego. W razie nie zastosowania się do tego przepisu klient traci gwarancję na instalacje gazową. 7. Podczas przeglądów gwarancyjnych instalacji LPG należy wymieniać filtr elektrozaworu gazowego co 30 tys. km, oraz wkład do filtra fazy lotnej co 15 tys. km. Elementy te można wymieniać częściej gdy uległy zużyciu w wyniku złej jakości LPG. 8. Wszelkiego rodzaju regulacje, przeglądy gwarancyjne wynikające z okresowej kontroli instalacji gazowej powinny być wykonane przez Stacje obsługi Kia autoryzowane do obsługi instalacji gazowej (aktualny wykaz stacji obsługi znajduje się na: oraz i są dokonywane odpłatnie (każdy zakład może rozpatrywać to indywidualnie). 9. Wszystkie usterki powinny zostać usunięte, a niesprawne elementy instalacji gazowej wymienione w ciągu 14 dni od daty zgłoszenia awarii. W przypadku konieczności sprowadzenia elementu instalacji gazowej z zagranicy istnieje możliwość wydłużenia terminu naprawy do 30 dni. 10. Wszelkie koszty dojazdu związane z regulacją, przeglądami gwarancyjnymi oraz naprawą systemu ponosi użytkownik. 11. Firma CZAKRAM nie zwraca kosztów jazdy na benzynie w przypadku uszkodzenia, lub awarii instalacji gazowej. 12. Użytkownik pojazdu nie powinien samowolnie ingerować w zamontowany system pod rygorem utraty gwarancji. 13. Użytkownik pojazdu jest odpowiedzialny za utrzymanie dobrego stanu technicznego pojazdu w tym elementów układu zapłonowego (tj. świec zapłonowych oraz cewek zapłonowych). 14. Stacja obsługi Kia autoryzowana do obsługi instalacji gazowej nie ponosi odpowiedzialności za uszkodzenie 4

5 podzespołów i osprzętu silnika samochodu powstałe na skutek złego stanu technicznego pojazdu oraz niesprawnego układu zapłonowego. 15. Użytkownik pojazdu nie może dopuścić do wyczerpania się benzyny w baku samochodu - ze względu na włączoną funkcję VSR w instalacji LPG. Funkcja ta polega na dotryskiwaniu małej dawki benzyny podczas jazdy na gazie. Jednocześnie zaleca się utrzymanie stanu paliwa powyżej poziomu ¼ zbiornika. Brak benzyny może doprowadzić do trwałego uszkodzenia pompy benzynowej i układu wtryskowego. 16. W przypadku konieczności pozostawienia samochodu w warsztacie celem dokonania naprawy instalacji gazowej na dłuższy okres (3 dni robocze) zakład nie zapewnia pojazdu zastępczego oraz nie pokrywa kosztów związanych z jego wynajęciem. 17. Wszelkie uszkodzenia mechaniczne elementów instalacji LPG lub te, które powstały w wyniku złej eksploatacji pojazdu (niewłaściwego sposobu jazdy na LPG związanym z użytkowaniem pojazdów do zarobkowego transportu drogowego, na zawodach, wyścigach, w samochodach narzucających tempo w wyścigach, w rajdach, turystyce terenowej) nie są objęte gwarancją i mogą być usunięte wyłącznie na koszt użytkownika. 18. Niesprawność instalacji wywołana zanieczyszczonym paliwem gazowym nie podlega naprawie gwarancyjnej. 19. Uszkodzenia spowodowane kontaktem elementów instalacji gazowej z czynnikami agresywnymi np. środki chemiczne stosowane do mycia samochodów, kwas akumulatorowy itp. lub zalaniem wodą nie podlegają naprawie gwarancyjnej. 20. Niezbędnymi warunkami prawidłowej i efektywnej pracy samochodu z zamontowaną instalacją gazową są : - kontrola i regulacja układu zapłonowego oraz systematyczna wymiana jego elementów (świec zapłonowych, oraz cewek zapłonowych) - wg zaleceń producenta. - kontrola i w razie konieczności wymiana wkładu filtra powietrza - wg zaleceń producenta. 21. W przypadku stwierdzenia elementarnych zaniedbań po stronie układu benzynowego (świece i cewki zapłonowe) oraz ssącego (np. filtr powietrza) pomimo pozornie poprawnej pracy na benzynie Stacja obsługi Kia autoryzowana do obsługi instalacji gazowej może odmówić obsługi gwarancyjnej. 5

6 22. Po każdej wymianie osprzętu silnika (filtr powietrza, świec zapłonowych lub cewek zapłonowych) lub dokonaniu naprawy pojazdu należy się zgłosić do Stacji obsługi Kia autoryzowanej do obsługi instalacji gazowej (aktualny wykaz stacji obsługi znajduje się na: oraz pod rygorem utraty gwarancji celem sprawdzenie czy parametry instalacji gazowej nie uległy zmianie. Zmiana tych parametrów może przyczynić się do złego działania instalacji gazowej i doprowadzić do uszkodzenia pojazdu koszty naprawy ponosi właściciel. 23. Gwarancja zachowuje swą ważność jedynie na terenie Polski. 24. W przypadku awarii poza granicami Polski klient sam pokrywa koszty za wykonane naprawy. Jeśli klient dostarczy samochód do Stacji obsługi Kia autoryzowanej do obsługi instalacji gazowej (aktualny wykaz stacji obsługi znajduje się na: oraz w Polsce naprawa odbywa się w zgodzie z obowiązującymi warunkami gwarancyjnymi. 25. Podstawą do uznania roszczeń z tytułu gwarancji jest posiadanie prawidłowo wypełnionej książki gwarancyjnej z wpisanym numerem oraz z podbitymi pieczątkami i podpisami. 26. Obowiązek dopilnowania wpisu do książki gwarancyjnej zarówno czynności wykonanych podczas naprawy, regulacji lub przeglądu gwarancyjnego ciąży na użytkowniku pojazdu. 27. W wypadku zniszczenia lub zagubienia książki gwarancyjnej klient traci prawo do powoływania się na zapisy z książki gwarancyjnej. W każdym wypadku utrata książki gwarancyjnej jest rozpatrywana indywidualnie pod kątem utraty gwarancji- należy skontaktować się z firmą CZAKRAM. Duplikat wystawiany jest pod warunkiem przesłania do firmy CZAKRAM kopii potwierdzenia terminowego wykonywania przeglądów gwarancyjnych instalacji LPG (faktury za przeglądy LPG) -koszty wystawienia duplikatu ponosi właściciel. 28. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. 29. Sprawy nie ujęte w warunkach gwarancji regulują odpowiednie przepisy Kodeksu Cywilnego. 6

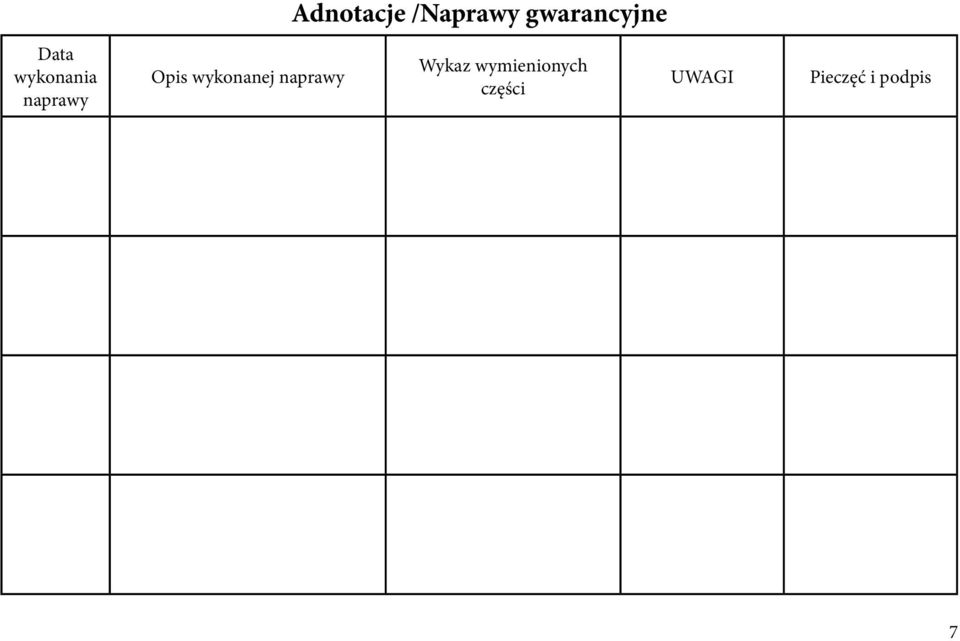

7 Adnotacje /Naprawy gwarancyjne Data wykonania naprawy Opis wykonanej naprawy Wykaz wymienionych części UWAGI Pieczęć i podpis 7

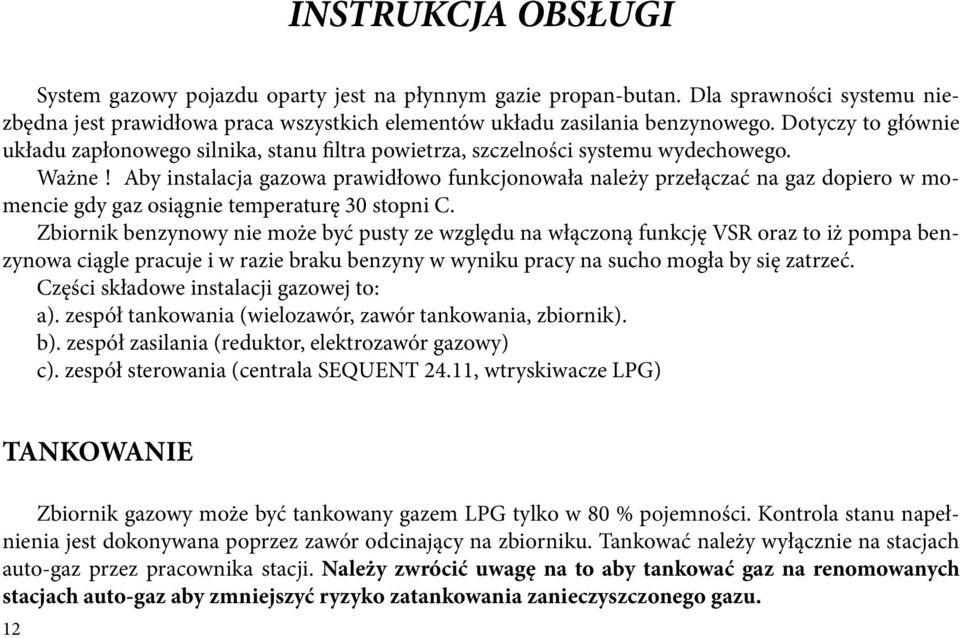

12 INSTRUKCJA OBSŁUGI System gazowy pojazdu oparty jest na płynnym gazie propan-butan. Dla sprawności systemu niezbędna jest prawidłowa praca wszystkich elementów układu zasilania benzynowego. Dotyczy to głównie układu zapłonowego silnika, stanu filtra powietrza, szczelności systemu wydechowego. Ważne! Aby instalacja gazowa prawidłowo funkcjonowała należy przełączać na gaz dopiero w momencie gdy gaz osiągnie temperaturę 30 stopni C. Zbiornik benzynowy nie może być pusty ze względu na włączoną funkcję VSR oraz to iż pompa benzynowa ciągle pracuje i w razie braku benzyny w wyniku pracy na sucho mogła by się zatrzeć. Części składowe instalacji gazowej to: a). zespół tankowania (wielozawór, zawór tankowania, zbiornik). b). zespół zasilania (reduktor, elektrozawór gazowy) c). zespół sterowania (centrala SEQUENT 24.11, wtryskiwacze LPG) TANKOWANIE Zbiornik gazowy może być tankowany gazem LPG tylko w 80 % pojemności. Kontrola stanu napełnienia jest dokonywana poprzez zawór odcinający na zbiorniku. Tankować należy wyłącznie na stacjach auto-gaz przez pracownika stacji. Należy zwrócić uwagę na to aby tankować gaz na renomowanych stacjach auto-gaz aby zmniejszyć ryzyko zatankowania zanieczyszczonego gazu. 12

13 SEQUENT Jazda na benzynie - na przełączniku świeci się czerwona dioda, brak wyświetlania wskazania poziomu gazu. 2. Przełączenie z benzyny na gaz nacisnąć przełącznik, centralka przechodzi w tryb automatyczny zostaje wyświetlone wskazanie ilości gazu w zbiorniku. Po osiągnięciu temperatury gazu 30 ºC następuje przełączenie na zasilanie LPG. Dioda czerwona zmienia kolor na zielony. 3. Przełączenie z gazu na benzynę nacisnąć przełącznik, dioda zmienia kolor z zielonego na czerwony, silnik pracuje na benzynie. 4. Wskaźnik poziomu gazu w zbiorniku- na centralce umieszczone są cztery zielone diody, wskazujące poziom gazu w zbiorniku, stopniowe gaszenie diod informuje kierowcę o spadku poziomu gazu w zbiorniku. Migająca ostatnia dioda informuje o rezerwie gazu. Gdy skończy się Gaz system sam wraca na benzynę informując sygnałem dźwiękowym i zmianą diody na przełączniku z zielonej na czerwony. 5. W systemie zostaje włączona funkcja VSR polegająca na dotryskiwaniu małej dawki benzyny podczas jazdy na gazie. Ma to na celu zabezpieczenie gniazd zaworowych przed wypaleniem. 13

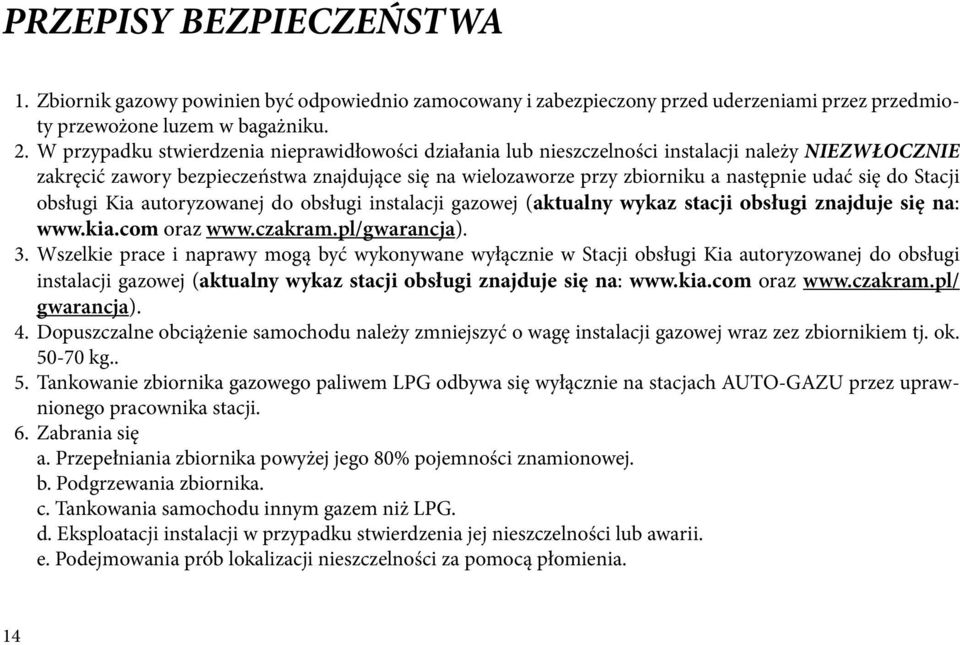

14 PRZEPISY BEZPIECZEŃSTWA 1. Zbiornik gazowy powinien być odpowiednio zamocowany i zabezpieczony przed uderzeniami przez przedmioty przewożone luzem w bagażniku. 2. W przypadku stwierdzenia nieprawidłowości działania lub nieszczelności instalacji należy NIEZWŁOCZNIE zakręcić zawory bezpieczeństwa znajdujące się na wielozaworze przy zbiorniku a następnie udać się do Stacji obsługi Kia autoryzowanej do obsługi instalacji gazowej (aktualny wykaz stacji obsługi znajduje się na: oraz 3. Wszelkie prace i naprawy mogą być wykonywane wyłącznie w Stacji obsługi Kia autoryzowanej do obsługi instalacji gazowej (aktualny wykaz stacji obsługi znajduje się na: oraz gwarancja). 4. Dopuszczalne obciążenie samochodu należy zmniejszyć o wagę instalacji gazowej wraz zez zbiornikiem tj. ok kg.. 5. Tankowanie zbiornika gazowego paliwem LPG odbywa się wyłącznie na stacjach AUTO-GAZU przez uprawnionego pracownika stacji. 6. Zabrania się a. Przepełniania zbiornika powyżej jego 80% pojemności znamionowej. b. Podgrzewania zbiornika. c. Tankowania samochodu innym gazem niż LPG. d. Eksploatacji instalacji w przypadku stwierdzenia jej nieszczelności lub awarii. e. Podejmowania prób lokalizacji nieszczelności za pomocą płomienia. 14

15 7. W razie wypadku należy: a. Wyłączyć zapłon oraz inne odbiorniki prądu. b. Zamknąć zawory gazu znajdujące się na wielozaworze. c. Otworzyć maskę silnika i pozostawić ją otwartą. d. Nie palić papierosów w pobliżu wypadku. W przypadku pojazdu, który brał udział w kolizji należy przed dalszą eksploatacją poddać go badaniu na stacji diagnostycznej. UWAGI! Należy pamiętać o tym aby: a. Zawsze mieć w zbiorniku benzynę powyżej poziomu ¼ zbiornika. Brak benzyny może doprowadzić do trwałego uszkodzenia pompy benzynowej i układu wtryskowego. b. Samochód należy uruchamiać zawsze na benzynie. c. Nie kontynuować jazdy na gazie w przypadku zauważalnego spadku mocy silnika. 15

16 16

17 17

18 18

19 Nr książki gwarancyjnej.. DANE POJAZDU Nr. homologacji LPG... Marka pojazdu... Model... Rok produkcji... Stan licznika... Nr. nadwozia (VIN)... Nr. rejestracyjny pojazdu... DANE WŁAŚCICIELA POJAZDU Imię i nazwisko właściciela pojazdu... Adres... Telefon kontaktowy... DANE INSTALACJI LPG Reduktor BRC Genius Numer... Nr. seryjne wtryskiwaczy BRC Centrala sterująca SQ Numer... Wielozawór BRC Numer... Zbiornik STAKO Numer... OŚWIADCZENIE KLIENTA Oświadczam, że zapoznałem się z instrukcją Obsługi, przepisami bezpieczeństwa oraz warunkami udzielonej gwarancji. Akceptuję wszystkie zawarte w nich warunki. Wyrażam zgodę na przetworzenie moich danych osobowych zawartych w niniejszej książce gwarancyjnej wystawionej przez CZAKRAM Jacek Okoński Sp. J. z siedzibą w Tarnowie dla celów statystycznych, handlowych oraz wykonania zobowiązań gwarancyjnych zarówno przez spółkę, jak i Stację obsługi Kia autoryzowaną do obsługi instalacji gazowej. Zostałem poinformowany o przysługującym mi prawie wglądu do moich danych osobowych oraz ich poprawiania, a także o dobrowolności podania danych. Data i podpis Klienta... Pieczątka zakładu montażowego. Podpis montażysty. data sprzedaży 19

20 20

22 22

24 Data przeglądu Stan licznika Następny przegląd KARTA PRZEGLĄDU instalacji gazowej po montażu 0 km Pieczęć zakładu i podpis osoby wykonującej przegląd 24

25 KARTA PRZEGLĄDU ROZSZERZONEGO instalacji gazowej w okresie do 36-ego miesiąca gwarancji (płatny) warunek uzyskania dodatkowych 48 m-cy gwarancji Data przeglądu Stan licznika Następny przegląd Wymiana reduktora Genius Wymiana przewodów LPG Wymiana przewodu wodnego (numery) Tak/Nie Wymiana wtryskiwaczy LPG BRC Analiza składu mieszanki Pieczęć zakładu i Podpis osoby wykonującej przegląd 25

26 KARTA PRZEGLĄDU ROZSZERZONEGO instalacji gazowej w okresie do 60-ego miesiąca gwarancji (płatny) Data przeglądu Stan licznika Następny przegląd Wymiana reduktora Genius Wymiana przewodów LPG Wymiana przewodu wodnego (numery) Tak/Nie Wymiana wtryskiwaczy LPG BRC Analiza składu mieszanki Pieczęć zakładu i Podpis osoby wykonującej przegląd 26

27 KARTA PRZEGLĄDU instalacji gazowej po km (płatny) Data przeglądu Stan licznika Następny przegląd KARTA PRZEGLĄDU instalacji gazowej po km (płatny) Data przeglądu Stan licznika Następny przegląd Pieczęć zakładu i podpis osoby wykonującej przegląd Pieczęć zakładu i podpis osoby wykonującej przegląd 27

35

36 CZAKRAM Jacek Okoński Sp. J. ul. Dojazd 1, Tarnów tel. (14) , fax (14)
