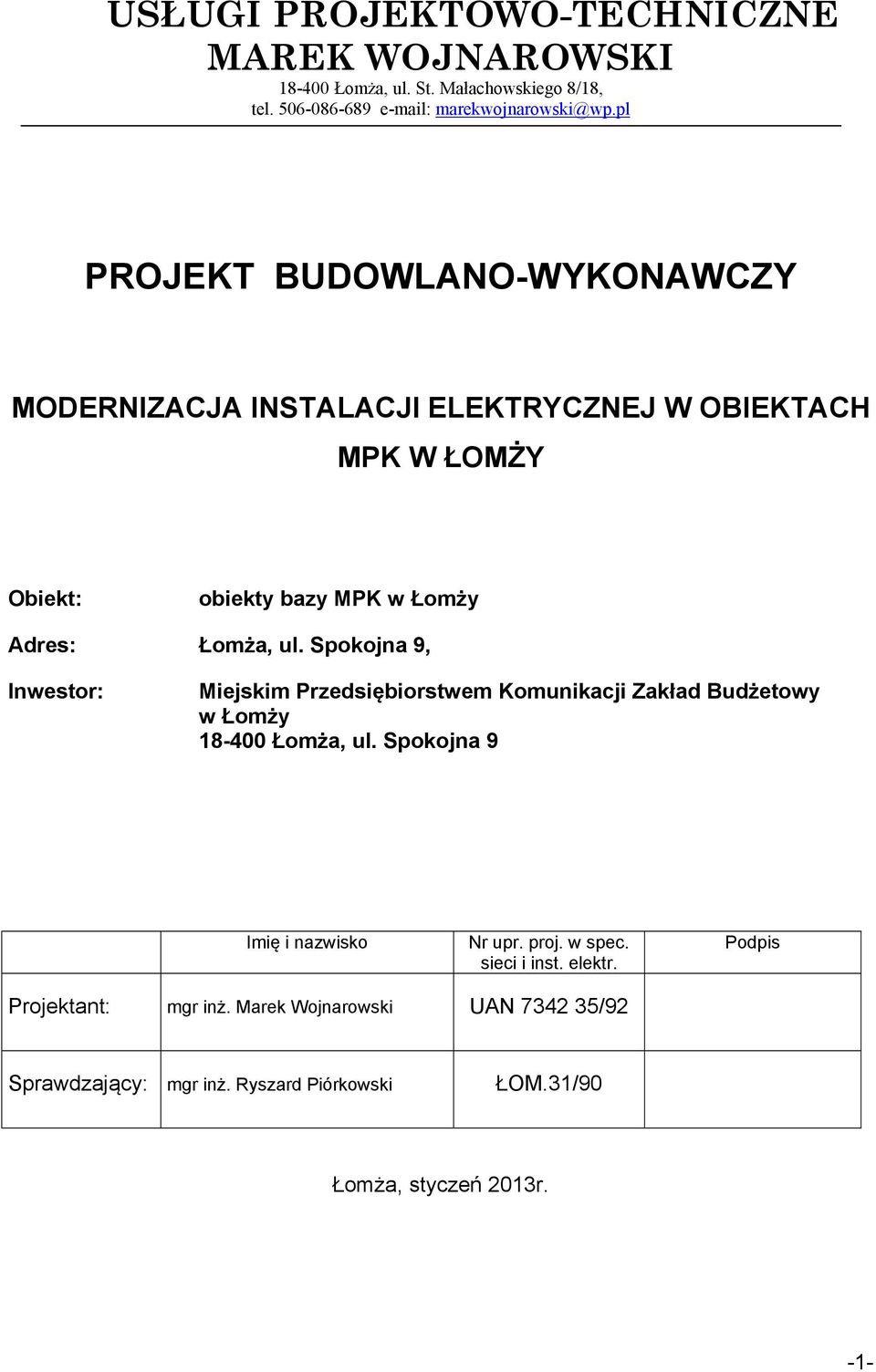

1 USŁUGI PROJEKTOWO-TECHNICZNE MAREK WOJNAROWSKI Łomża, ul. St. Małachowskiego 8/18, tel PROJEKT BUDOWLANO-WYKONAWCZY MODERNIZACJA INSTALACJI ELEKTRYCZNEJ W OBIEKTACH MPK W ŁOMŻY Obiekt: obiekty bazy MPK w Łomży Adres: Łomża, ul. Spokojna 9, Inwestor: Miejskim Przedsiębiorstwem Komunikacji Zakład Budżetowy w Łomży Łomża, ul. Spokojna 9 Imię i nazwisko Nr upr. proj. w spec. sieci i inst. elektr. Podpis Projektant: mgr inż. Marek Wojnarowski UAN /92 Sprawdzający: mgr inż. Ryszard Piórkowski ŁOM.31/90 Łomża, styczeń 2013r. -1-

2 SPIS ZAWARTOŚCI OPRACOWANIA. OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA INWESTOR ZAKRES OPRACOWANIA STAN ISTNIEJĄCY STAN PROJEKTOWANY Rozdzielnica RG Zasilanie tablicy T-SERW i T-a Tablica T Pomieszczenia myjni samochodowej Ochrona przepięciowa Instalacja odgromowa Instalacje w pomieszczeniu rozdzielni RG Ochrona przeciwporażeniowa Uwagi końcowe Informacja do planu BIOZ WYKAZ PODSTAWOWYCH MATERIAŁÓW... 8 RYSUNKI: 1. Rzut fragmentu parteru budynku biurowego skala 1: Rzut fragmentu dachu budynku warsztatów skala 1: Schemat rozdzielnicy RG 4. Schemat montażowy układu pomiaru energii el. 5. Schemat tablicy T-1 6. Rozdzielnica RG skala 1:5 7. Tablica T-1 skala 1:10-2-

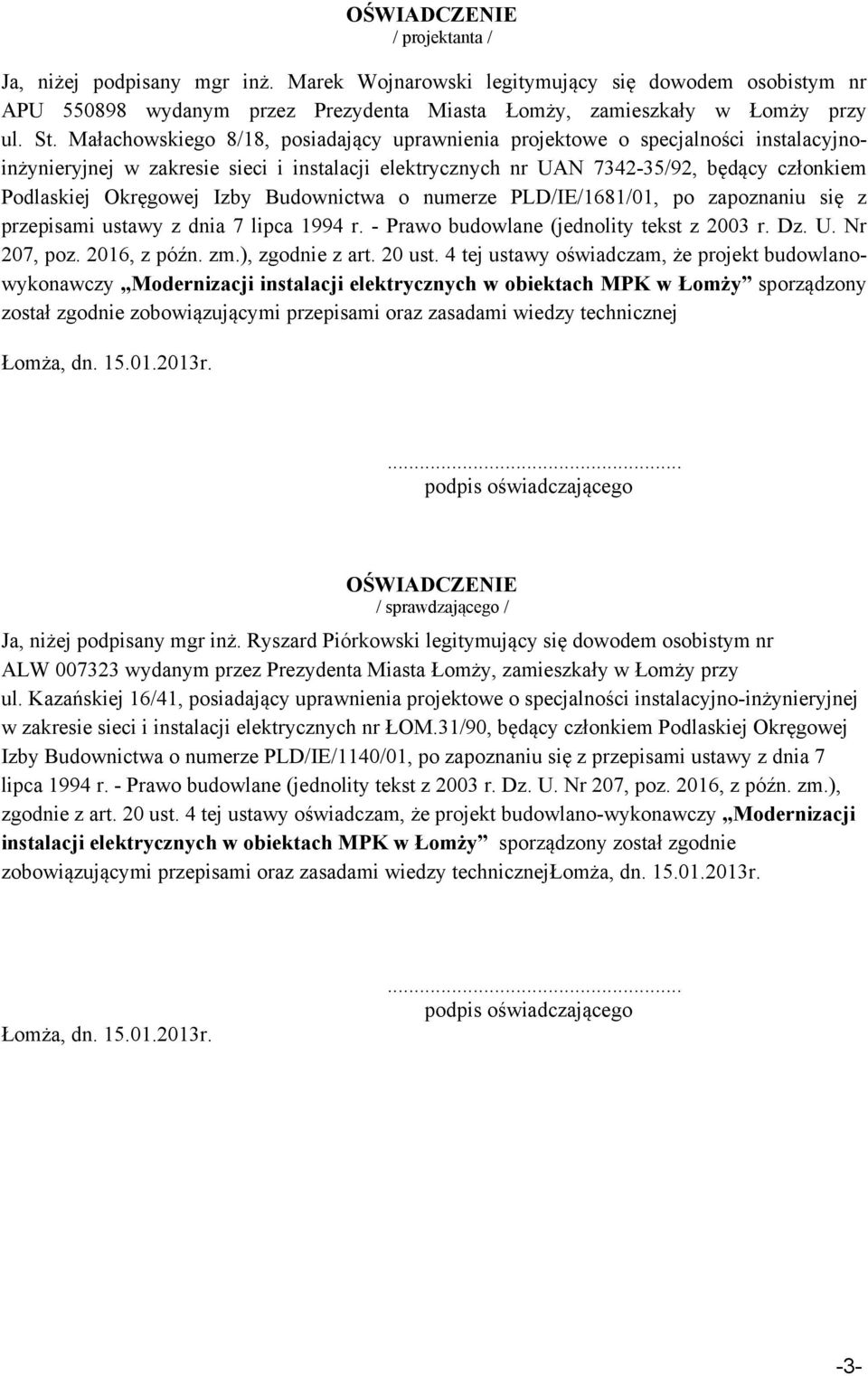

3 OŚWIADCZENIE / projektanta / Ja, niżej podpisany mgr inż. Marek Wojnarowski legitymujący się dowodem osobistym nr APU wydanym przez Prezydenta Miasta Łomży, zamieszkały w Łomży przy ul. St. Małachowskiego 8/18, posiadający uprawnienia projektowe o specjalności instalacyjnoinżynieryjnej w zakresie sieci i instalacji elektrycznych nr UAN /92, będący członkiem Podlaskiej Okręgowej Izby Budownictwa o numerze PLD/IE/1681/01, po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (jednolity tekst z 2003 r. Dz. U. Nr 207, poz. 2016, z późn. zm.), zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt budowlanowykonawczy Modernizacji instalacji elektrycznych w obiektach MPK w Łomży sporządzony został zgodnie zobowiązującymi przepisami oraz zasadami wiedzy technicznej Łomża, dn r.... podpis oświadczającego OŚWIADCZENIE / sprawdzającego / Ja, niżej podpisany mgr inż. Ryszard Piórkowski legitymujący się dowodem osobistym nr ALW wydanym przez Prezydenta Miasta Łomży, zamieszkały w Łomży przy ul. Kazańskiej 16/41, posiadający uprawnienia projektowe o specjalności instalacyjno-inżynieryjnej w zakresie sieci i instalacji elektrycznych nr ŁOM.31/90, będący członkiem Podlaskiej Okręgowej Izby Budownictwa o numerze PLD/IE/1140/01, po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (jednolity tekst z 2003 r. Dz. U. Nr 207, poz. 2016, z późn. zm.), zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt budowlano-wykonawczy Modernizacji instalacji elektrycznych w obiektach MPK w Łomży sporządzony został zgodnie zobowiązującymi przepisami oraz zasadami wiedzy technicznejłomża, dn r. Łomża, dn r.... podpis oświadczającego -3-

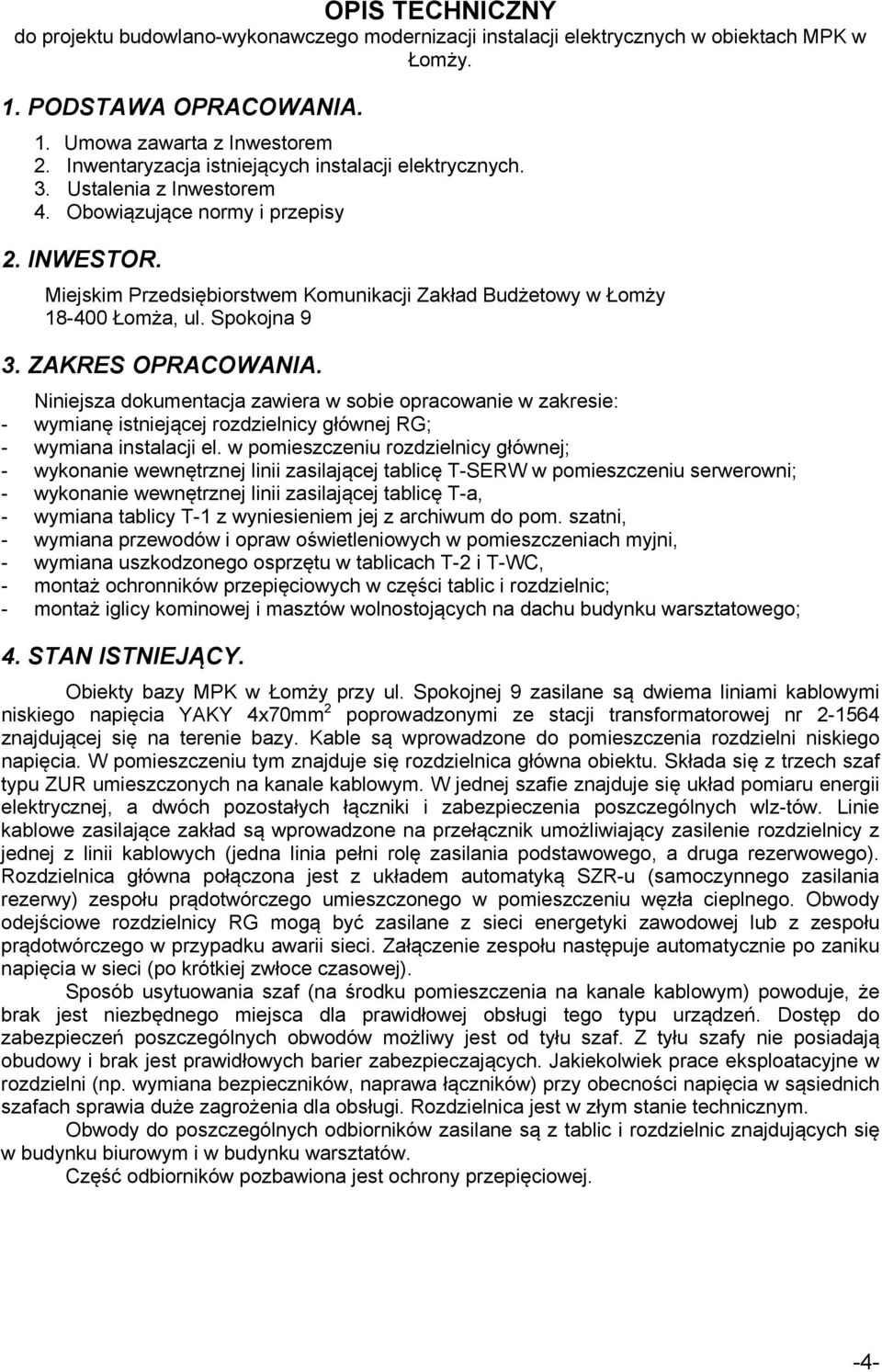

4 OPIS TECHNICZNY do projektu budowlano-wykonawczego modernizacji instalacji elektrycznych w obiektach MPK w Łomży. 1. PODSTAWA OPRACOWANIA. 1. Umowa zawarta z Inwestorem 2. Inwentaryzacja istniejących instalacji elektrycznych. 3. Ustalenia z Inwestorem 4. Obowiązujące normy i przepisy 2. INWESTOR. Miejskim Przedsiębiorstwem Komunikacji Zakład Budżetowy w Łomży Łomża, ul. Spokojna 9 3. ZAKRES OPRACOWANIA. Niniejsza dokumentacja zawiera w sobie opracowanie w zakresie: - wymianę istniejącej rozdzielnicy głównej RG; - wymiana instalacji el. w pomieszczeniu rozdzielnicy głównej; - wykonanie wewnętrznej linii zasilającej tablicę T-SERW w pomieszczeniu serwerowni; - wykonanie wewnętrznej linii zasilającej tablicę T-a, - wymiana tablicy T-1 z wyniesieniem jej z archiwum do pom. szatni, - wymiana przewodów i opraw oświetleniowych w pomieszczeniach myjni, - wymiana uszkodzonego osprzętu w tablicach T-2 i T-WC, - montaż ochronników przepięciowych w części tablic i rozdzielnic; - montaż iglicy kominowej i masztów wolnostojących na dachu budynku warsztatowego; 4. STAN ISTNIEJĄCY. Obiekty bazy MPK w Łomży przy ul. Spokojnej 9 zasilane są dwiema liniami kablowymi niskiego napięcia YAKY 4x70mm 2 poprowadzonymi ze stacji transformatorowej nr znajdującej się na terenie bazy. Kable są wprowadzone do pomieszczenia rozdzielni niskiego napięcia. W pomieszczeniu tym znajduje się rozdzielnica główna obiektu. Składa się z trzech szaf typu ZUR umieszczonych na kanale kablowym. W jednej szafie znajduje się układ pomiaru energii elektrycznej, a dwóch pozostałych łączniki i zabezpieczenia poszczególnych wlz-tów. Linie kablowe zasilające zakład są wprowadzone na przełącznik umożliwiający zasilenie rozdzielnicy z jednej z linii kablowych (jedna linia pełni rolę zasilania podstawowego, a druga rezerwowego). Rozdzielnica główna połączona jest z układem automatyką SZR-u (samoczynnego zasilania rezerwy) zespołu prądotwórczego umieszczonego w pomieszczeniu węzła cieplnego. Obwody odejściowe rozdzielnicy RG mogą być zasilane z sieci energetyki zawodowej lub z zespołu prądotwórczego w przypadku awarii sieci. Załączenie zespołu następuje automatycznie po zaniku napięcia w sieci (po krótkiej zwłoce czasowej). Sposób usytuowania szaf (na środku pomieszczenia na kanale kablowym) powoduje, że brak jest niezbędnego miejsca dla prawidłowej obsługi tego typu urządzeń. Dostęp do zabezpieczeń poszczególnych obwodów możliwy jest od tyłu szaf. Z tyłu szafy nie posiadają obudowy i brak jest prawidłowych barier zabezpieczających. Jakiekolwiek prace eksploatacyjne w rozdzielni (np. wymiana bezpieczników, naprawa łączników) przy obecności napięcia w sąsiednich szafach sprawia duże zagrożenia dla obsługi. Rozdzielnica jest w złym stanie technicznym. Obwody do poszczególnych odbiorników zasilane są z tablic i rozdzielnic znajdujących się w budynku biurowym i w budynku warsztatów. Część odbiorników pozbawiona jest ochrony przepięciowej. -4-

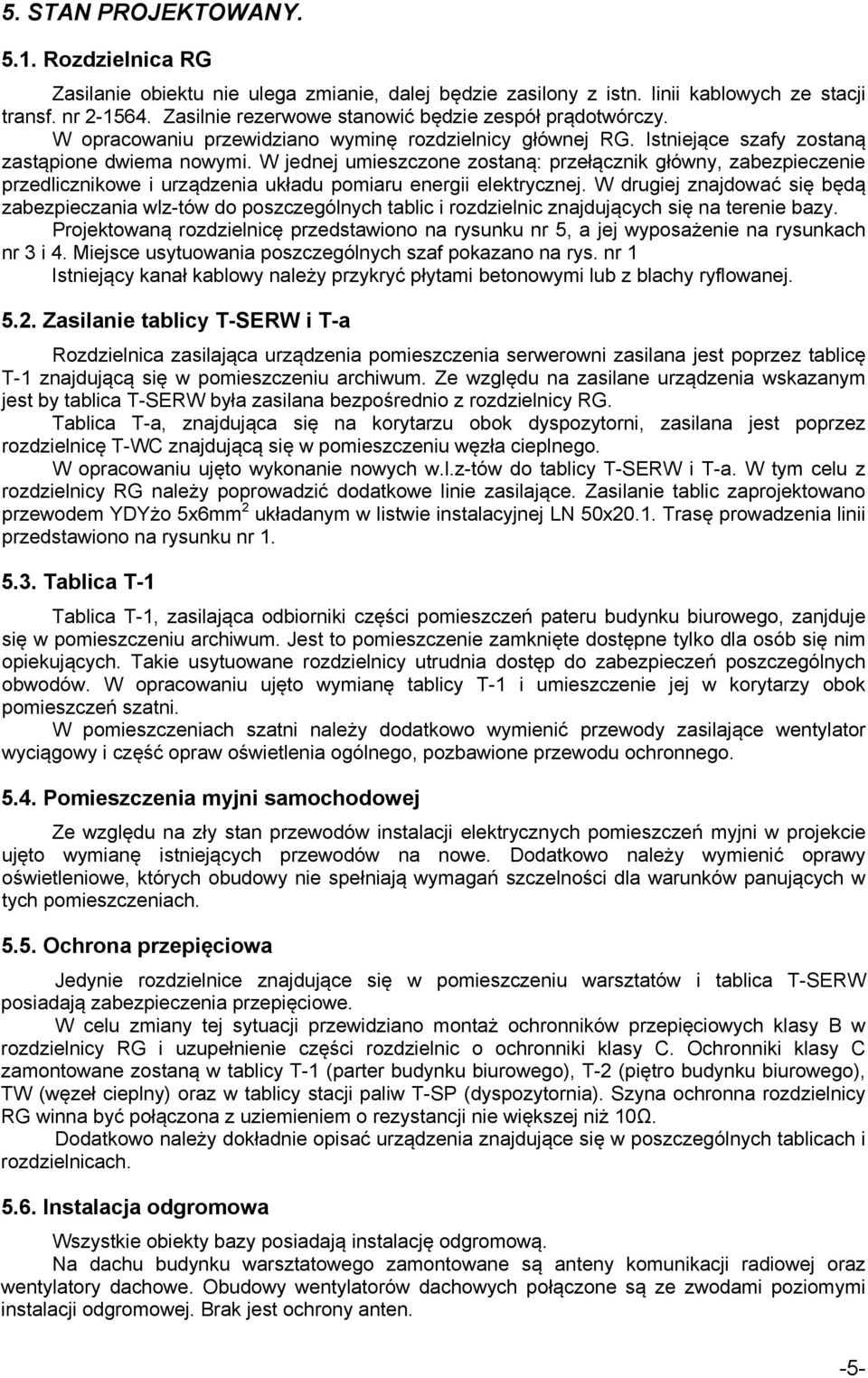

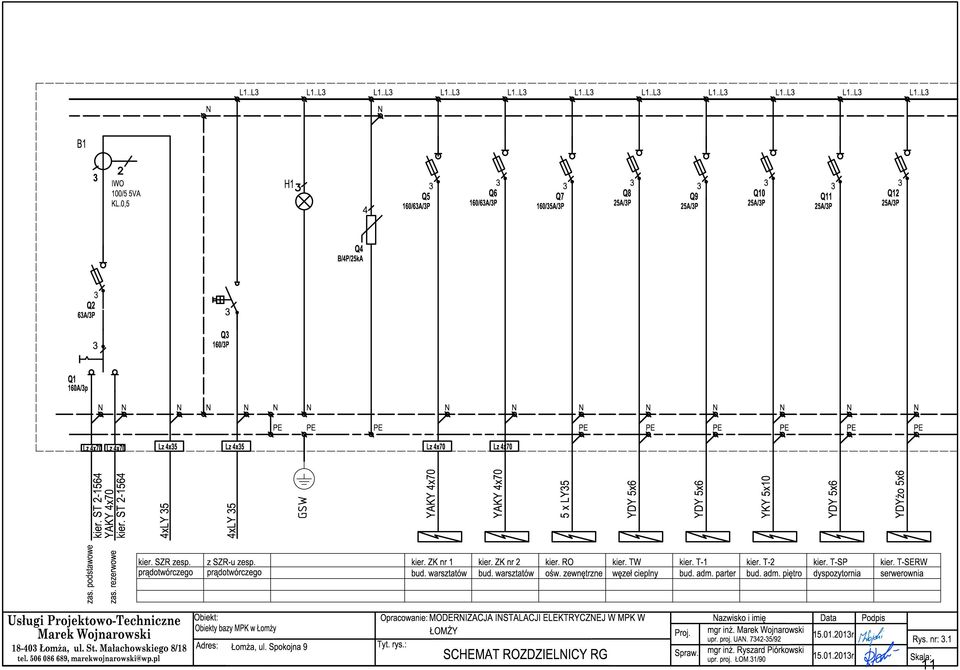

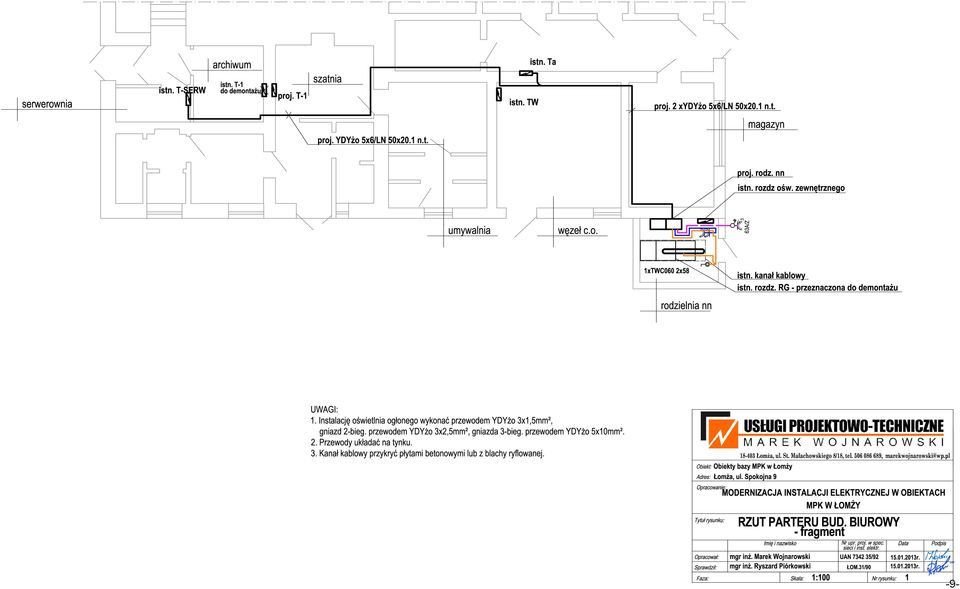

5 5. STAN PROJEKTOWANY Rozdzielnica RG Zasilanie obiektu nie ulega zmianie, dalej będzie zasilony z istn. linii kablowych ze stacji transf. nr Zasilnie rezerwowe stanowić będzie zespół prądotwórczy. W opracowaniu przewidziano wyminę rozdzielnicy głównej RG. Istniejące szafy zostaną zastąpione dwiema nowymi. W jednej umieszczone zostaną: przełącznik główny, zabezpieczenie przedlicznikowe i urządzenia układu pomiaru energii elektrycznej. W drugiej znajdować się będą zabezpieczania wlz-tów do poszczególnych tablic i rozdzielnic znajdujących się na terenie bazy. Projektowaną rozdzielnicę przedstawiono na rysunku nr 5, a jej wyposażenie na rysunkach nr 3 i 4. Miejsce usytuowania poszczególnych szaf pokazano na rys. nr 1 Istniejący kanał kablowy należy przykryć płytami betonowymi lub z blachy ryflowanej Zasilanie tablicy T-SERW i T-a Rozdzielnica zasilająca urządzenia pomieszczenia serwerowni zasilana jest poprzez tablicę T-1 znajdującą się w pomieszczeniu archiwum. Ze względu na zasilane urządzenia wskazanym jest by tablica T-SERW była zasilana bezpośrednio z rozdzielnicy RG. Tablica T-a, znajdująca się na korytarzu obok dyspozytorni, zasilana jest poprzez rozdzielnicę T-WC znajdującą się w pomieszczeniu węzła cieplnego. W opracowaniu ujęto wykonanie nowych w.l.z-tów do tablicy T-SERW i T-a. W tym celu z rozdzielnicy RG należy poprowadzić dodatkowe linie zasilające. Zasilanie tablic zaprojektowano przewodem YDYżo 5x6mm 2 układanym w listwie instalacyjnej LN 50x20.1. Trasę prowadzenia linii przedstawiono na rysunku nr Tablica T-1 Tablica T-1, zasilająca odbiorniki części pomieszczeń pateru budynku biurowego, zanjduje się w pomieszczeniu archiwum. Jest to pomieszczenie zamknięte dostępne tylko dla osób się nim opiekujących. Takie usytuowane rozdzielnicy utrudnia dostęp do zabezpieczeń poszczególnych obwodów. W opracowaniu ujęto wymianę tablicy T-1 i umieszczenie jej w korytarzy obok pomieszczeń szatni. W pomieszczeniach szatni należy dodatkowo wymienić przewody zasilające wentylator wyciągowy i część opraw oświetlenia ogólnego, pozbawione przewodu ochronnego Pomieszczenia myjni samochodowej Ze względu na zły stan przewodów instalacji elektrycznych pomieszczeń myjni w projekcie ujęto wymianę istniejących przewodów na nowe. Dodatkowo należy wymienić oprawy oświetleniowe, których obudowy nie spełniają wymagań szczelności dla warunków panujących w tych pomieszczeniach Ochrona przepięciowa Jedynie rozdzielnice znajdujące się w pomieszczeniu warsztatów i tablica T-SERW posiadają zabezpieczenia przepięciowe. W celu zmiany tej sytuacji przewidziano montaż ochronników przepięciowych klasy B w rozdzielnicy RG i uzupełnienie części rozdzielnic o ochronniki klasy C. Ochronniki klasy C zamontowane zostaną w tablicy T-1 (parter budynku biurowego), T-2 (piętro budynku biurowego), TW (węzeł cieplny) oraz w tablicy stacji paliw T-SP (dyspozytornia). Szyna ochronna rozdzielnicy RG winna być połączona z uziemieniem o rezystancji nie większej niż 10Ω. Dodatkowo należy dokładnie opisać urządzenia znajdujące się w poszczególnych tablicach i rozdzielnicach Instalacja odgromowa Wszystkie obiekty bazy posiadają instalację odgromową. Na dachu budynku warsztatowego zamontowane są anteny komunikacji radiowej oraz wentylatory dachowe. Obudowy wentylatorów dachowych połączone są ze zwodami poziomymi instalacji odgromowej. Brak jest ochrony anten. -5-

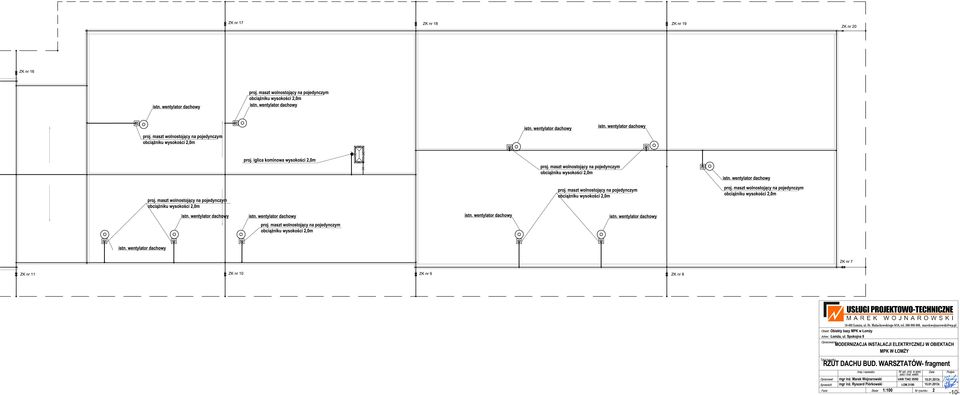

6 Zmiany w instalacji odgromowej polegać będą na demontażu zwodów poziomych z komina wentylacyjnego, na którym są zamontowane anteny komunikacji radiowej i montażu na nim iglicy kominowej o wysokości ok. 2,0m. Obudowy wentylatorów dachowych należy odłączyć od zwodów poziomych instalacji odgromowej i obok każdego z nich ustawić maszt wolnostojący na pojedynczym obciążniku wysokości ok. 2,0m. Odstęp izolacyjny iglicy od anten i masztów od obudów wentylatorów nie powinien być mniejszy od 45 cm. Maszty i iglicę połączyć ze zwodami poziomymi instalacji odgromowej Instalacje w pomieszczeniu rozdzielni RG W pomieszczeniu rozdzielni RG przewidziano montaż dodatkowo oprawy oświetleniowej i 2-bieg. gniazd wtyczkowych. Obwody oświetlenia wykonać przewodami YDYżo 3x1,5mm 2, a gniazd 2-bieg. YDYżo 3x2,5mm 2. Dodatkowo przewidziano montaż gniazda 3-bieg. 63A/Z z rozłącznikiem na zewnątrz budynku, zasilanego przewodem YDYżo 5x10mm 2. Przewody instalacji układać na tynku. Obwody zasilić z rozdzielnicy RG Ochrona przeciwporażeniowa Całość przedsięwzięć w tym zakresie winna spełniać wymogi norm PN-IEC i PN-HD "Instalacje elektryczne w obiektach budowlanych", projektowane oprzewodowanie i urządzenia posiadają izolację-obudowy dostosowane do przewidywanych warunków pracy. Dla proj. instalacji, w nawiązaniu do wyposażenia instalacyjnego całości obiektu, zaprojektowano: zabezpieczenia różnicowoprądowe o czułości zapewniającej dostatecznie szybkie, samoczynne odłączanie ze względów ochrony przeciwporażeniowej, zabezpieczenia nadprądowe o wielkości prądowej zapewniającej dostatecznie szybkie, samoczynne odłączanie dla założonych warunków zwarciowych, sieć odbiorcza pomieszczeń będzie funkcjonowała jako TN-S, szynę połączeń wyrównawczych połączoną z uziemieniem otokowym budynku i szyną ochronną rozdzielnicy TG wykonaną bednarką ocynkowaną 25x4mm ułożoną na ścianie; z tą szyną połączyć wszystkie przyłącza budynku wykonane z materiałów przewodzących prą elektryczny i urządzenia technologii kotłowni; połączenia wykonać przewodem LgYżo16mm 2. instalację miejscowych połączeń wyrównawczych łączącą z szyną ochronną instalacji wszystkie instalacje i elementy wyposażenia łazienek wykonane z materiałów przewodzących prąd elektryczny. Po zakończeniu robót wykonać praktyczne badania skuteczności zastosowanych środków ochrony przeciwporażeniowej Uwagi końcowe Należy opisać szczegółowo obwody poszczególnych tablic i rozdzielnic. Wymienić wadliwy osprzęt w istniejących tablicach. Punkt PEN zespołu prądotwórczego połączyć z uziemieniem o rezystancji nie większej niż 5Ω. Całość robót winna być wykonana przez osoby posiadające wymagane kwalifikacje, zgodnie z obowiązującymi normami i przepisami. Wszystkie instalowane urządzenia i materiały muszą posiadać certyfikat na znak bezpieczeństwa, CE lub deklarację zgodności. Dopuszcza się zastosowanie materiałów i urządzeń innych producentów, niż przyjęte w niniejszym opracowaniu, pod warunkiem, że posiadać będą tożsame parametry techniczne i technologiczne, oraz wszystk5ie wymagane certyfikaty, atesty i dopuszczenia, dające nie gorsze parametry użytkowe, a także dokonane zostanie uzgodnienie zmian z Inwestorem. -6-

7 5.8. Informacja do planu BIOZ Nie występują przesłanki, warunkujące konieczność opracowania planu bezpieczeństwa i ochrony zdrowia - określone w art. 21a. Prawa budowlanego. Przewidywane roboty budowlane nie będą trwać dłużej niż 30 dni roboczych i jednocześnie nie będzie przy nich zatrudnionych więcej niż 19 pracowników, a pracochłonność robót, nie będzie przekraczać 500 osobodni. W trakcie budowy nie będzie wykonywany żaden z rodzajów robót budowlanych, wymienionych w art. 21a, ust. 2. Opracował: mgr inż. MAREK WOJNAROWSKI upr. kier. bud. i proj. w spec. sieci i inst. elektr. Nr Łom. 57/86 i UAN /92 Nr ewid. POIIB: PDL/IE/1681/01-7-

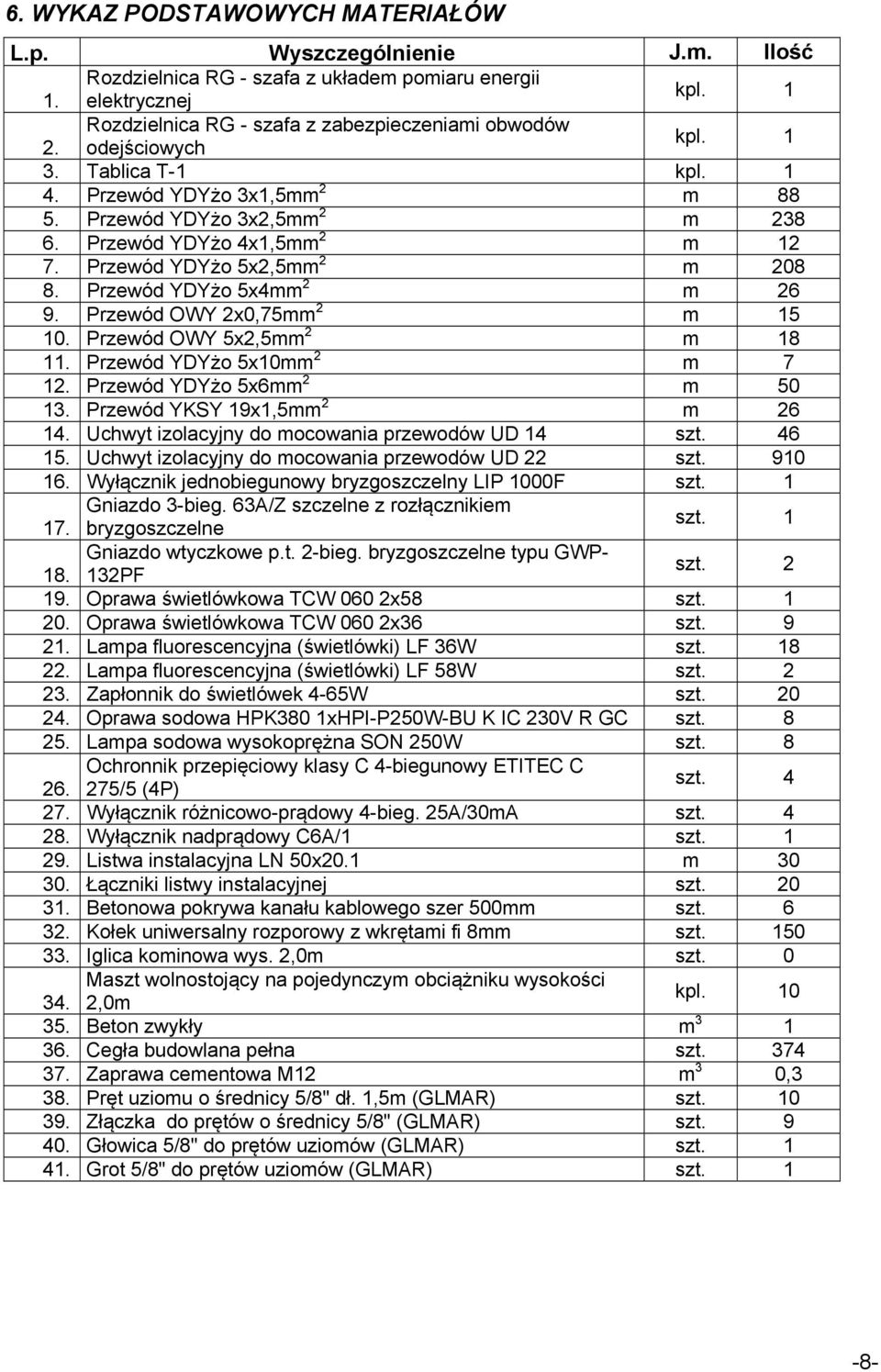

8 6. WYKAZ PODSTAWOWYCH MATERIAŁÓW L.p. Wyszczególnienie J.m. Ilość Rozdzielnica RG - szafa z układem pomiaru energii 1. elektrycznej kpl. 1 Rozdzielnica RG - szafa z zabezpieczeniami obwodów 2. odejściowych kpl Tablica T-1 kpl Przewód YDYżo 3x1,5mm 2 m Przewód YDYżo 3x2,5mm 2 m Przewód YDYżo 4x1,5mm 2 m Przewód YDYżo 5x2,5mm 2 m Przewód YDYżo 5x4mm 2 m Przewód OWY 2x0,75mm 2 m Przewód OWY 5x2,5mm 2 m Przewód YDYżo 5x10mm 2 m Przewód YDYżo 5x6mm 2 m Przewód YKSY 19x1,5mm 2 m Uchwyt izolacyjny do mocowania przewodów UD 14 szt Uchwyt izolacyjny do mocowania przewodów UD 22 szt Wyłącznik jednobiegunowy bryzgoszczelny LIP 1000F szt. 1 Gniazdo 3-bieg. 63A/Z szczelne z rozłącznikiem 17. bryzgoszczelne szt. 1 Gniazdo wtyczkowe p.t. 2-bieg. bryzgoszczelne typu GWP PF szt Oprawa świetlówkowa TCW 060 2x58 szt Oprawa świetlówkowa TCW 060 2x36 szt Lampa fluorescencyjna (świetlówki) LF 36W szt Lampa fluorescencyjna (świetlówki) LF 58W szt Zapłonnik do świetlówek 4-65W szt Oprawa sodowa HPK380 1xHPI-P250W-BU K IC 230V R GC szt Lampa sodowa wysokoprężna SON 250W szt. 8 Ochronnik przepięciowy klasy C 4-biegunowy ETITEC C /5 (4P) szt Wyłącznik różnicowo-prądowy 4-bieg. 25A/30mA szt Wyłącznik nadprądowy C6A/1 szt Listwa instalacyjna LN 50x20.1 m Łączniki listwy instalacyjnej szt Betonowa pokrywa kanału kablowego szer 500mm szt Kołek uniwersalny rozporowy z wkrętami fi 8mm szt Iglica kominowa wys. 2,0m szt. 0 Maszt wolnostojący na pojedynczym obciążniku wysokości 34. 2,0m kpl Beton zwykły m Cegła budowlana pełna szt Zaprawa cementowa M12 m 3 0,3 38. Pręt uziomu o średnicy 5/8" dł. 1,5m (GLMAR) szt Złączka do prętów o średnicy 5/8" (GLMAR) szt Głowica 5/8" do prętów uziomów (GLMAR) szt Grot 5/8" do prętów uziomów (GLMAR) szt. 1-8-

9 -9-

10 -10-

11 -11-

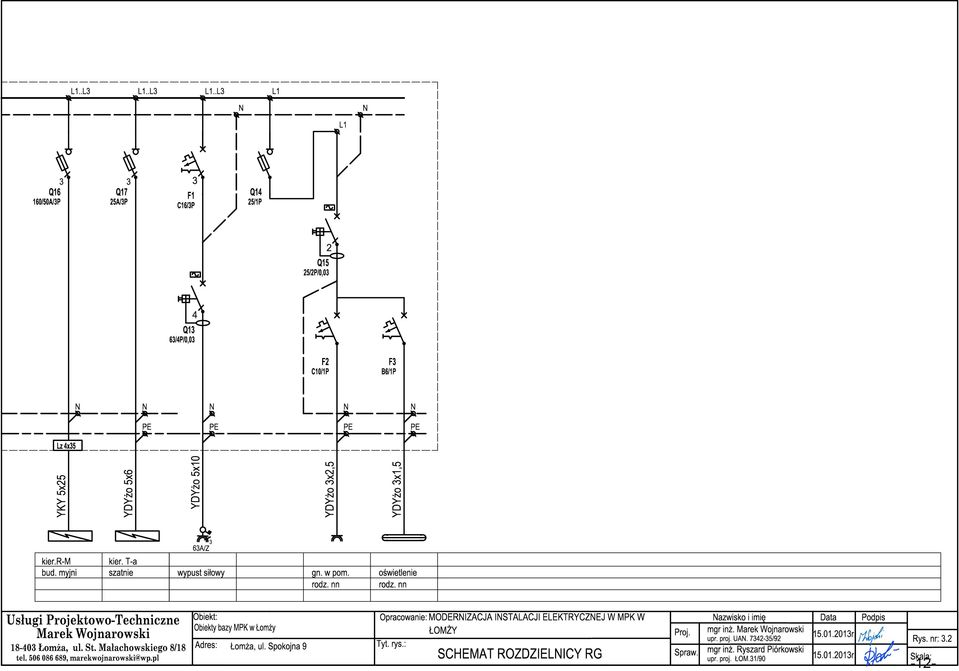

12 -12-

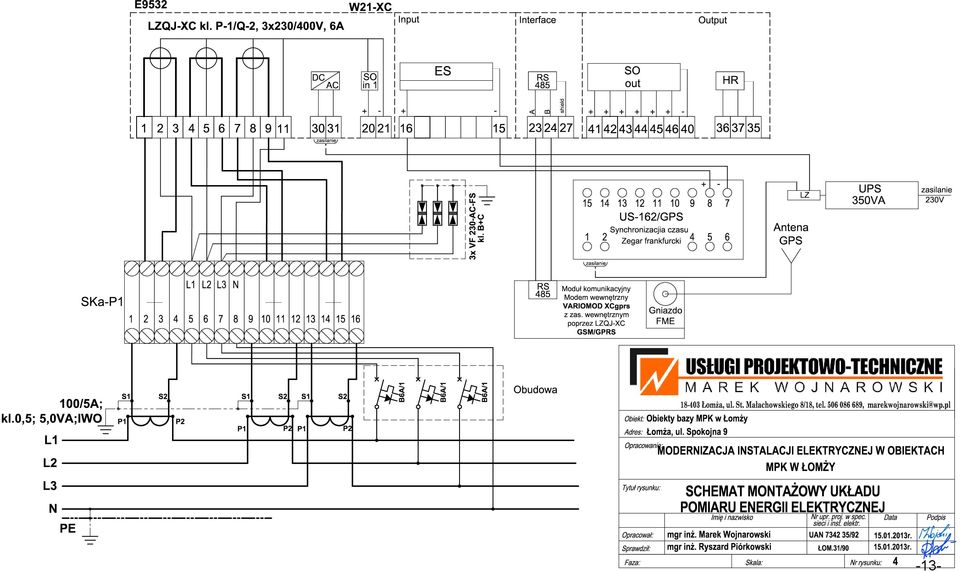

13 -13-

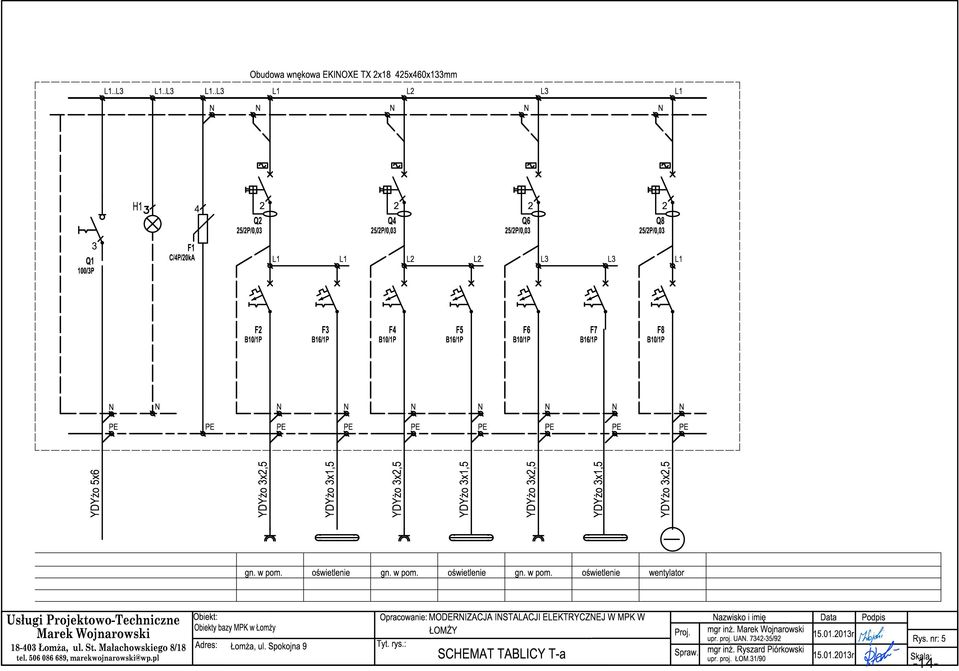

14 -14-

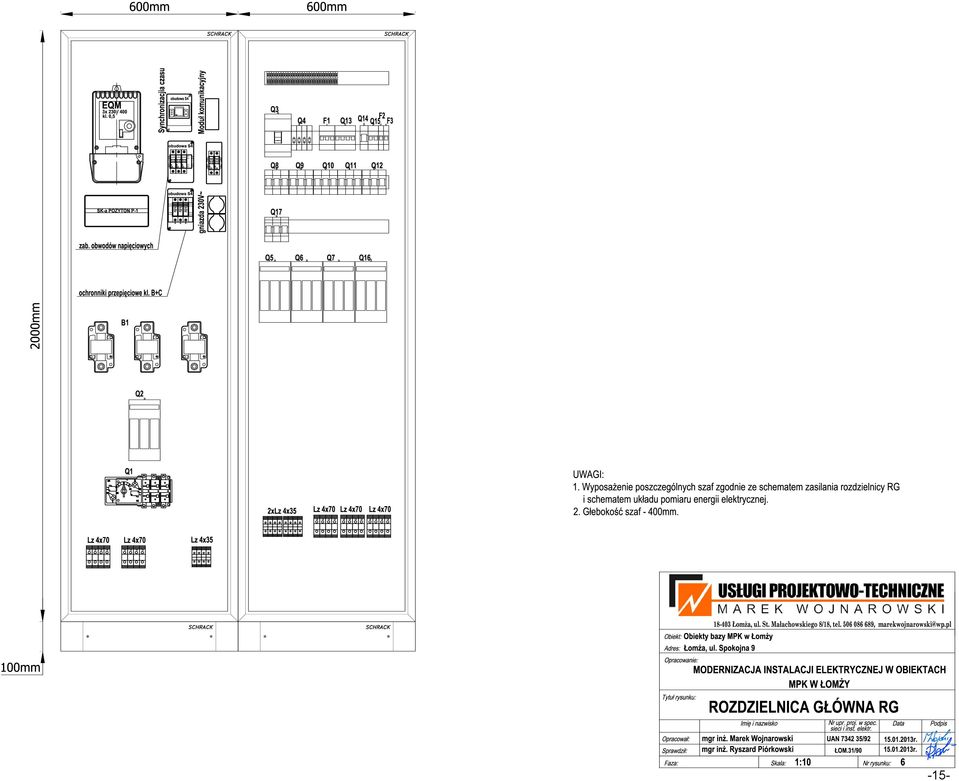

15 -15-

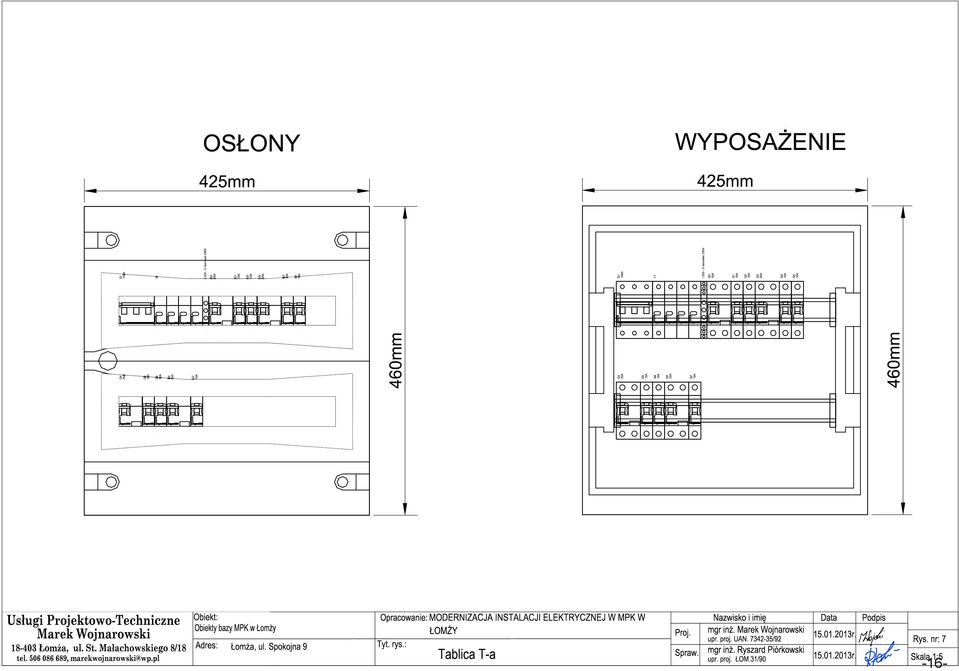

16 -16-

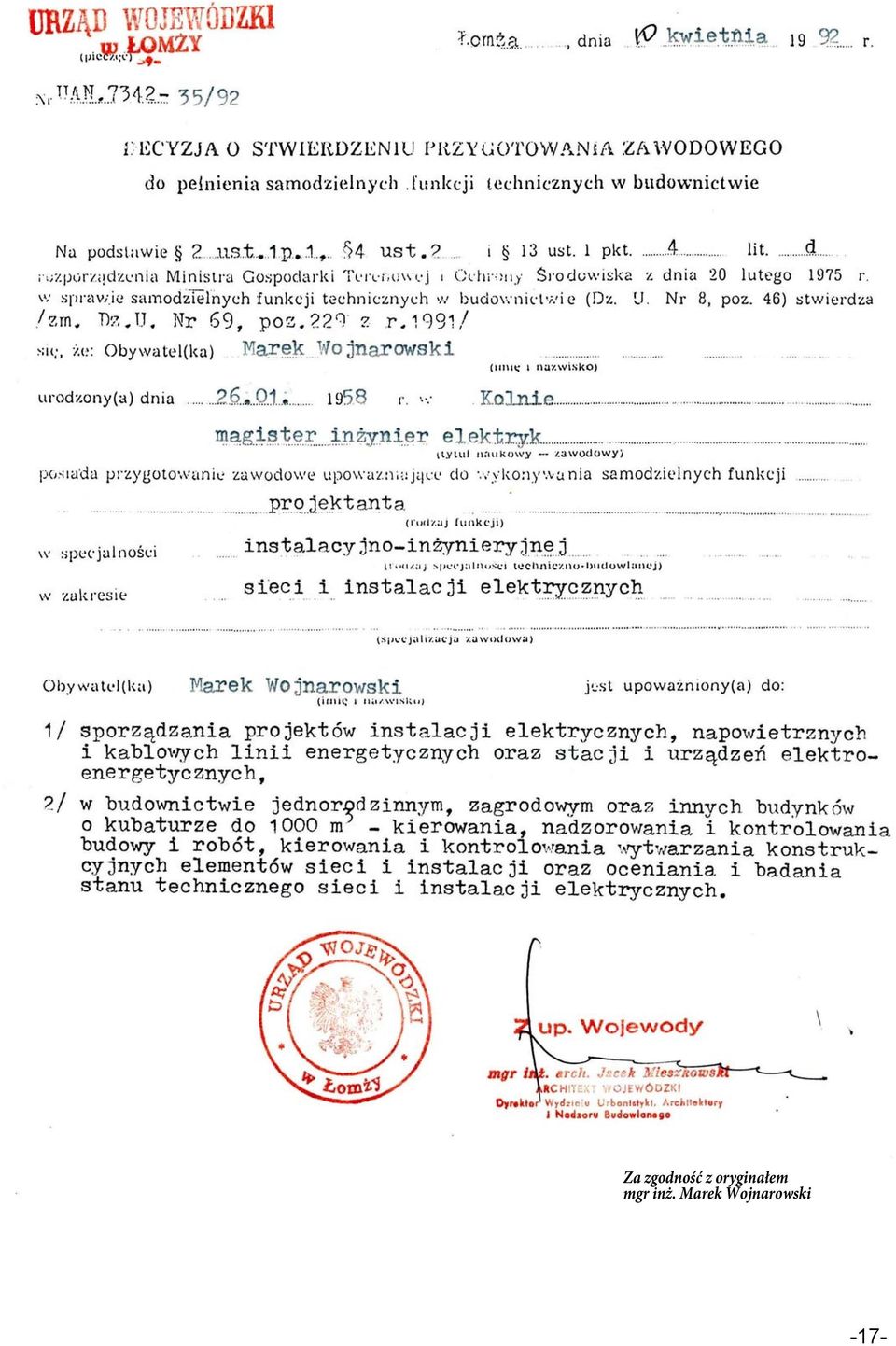

17 -17-

18 Zaświadczenie o numerze weryfikacyjnym: PDL-CB4-3R3-J4A * Pan Marek Wojnarowski o numerze ewidencyjnym PDL/IE/1681/01 adres zamieszkania ul. St. Małachowskiego 8/18, Łomża jest członkiem Podlaskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne od do Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Czesław Miedziałowski, Przewodniczący Rady Podlaskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa. Podpis jest prawidłowy Digitally signed by Czesław Miedziałowski Date: :00:15 CET Reason: Elektroniczne zaświadczenie PIIB Location: Białystok, Polska -18-

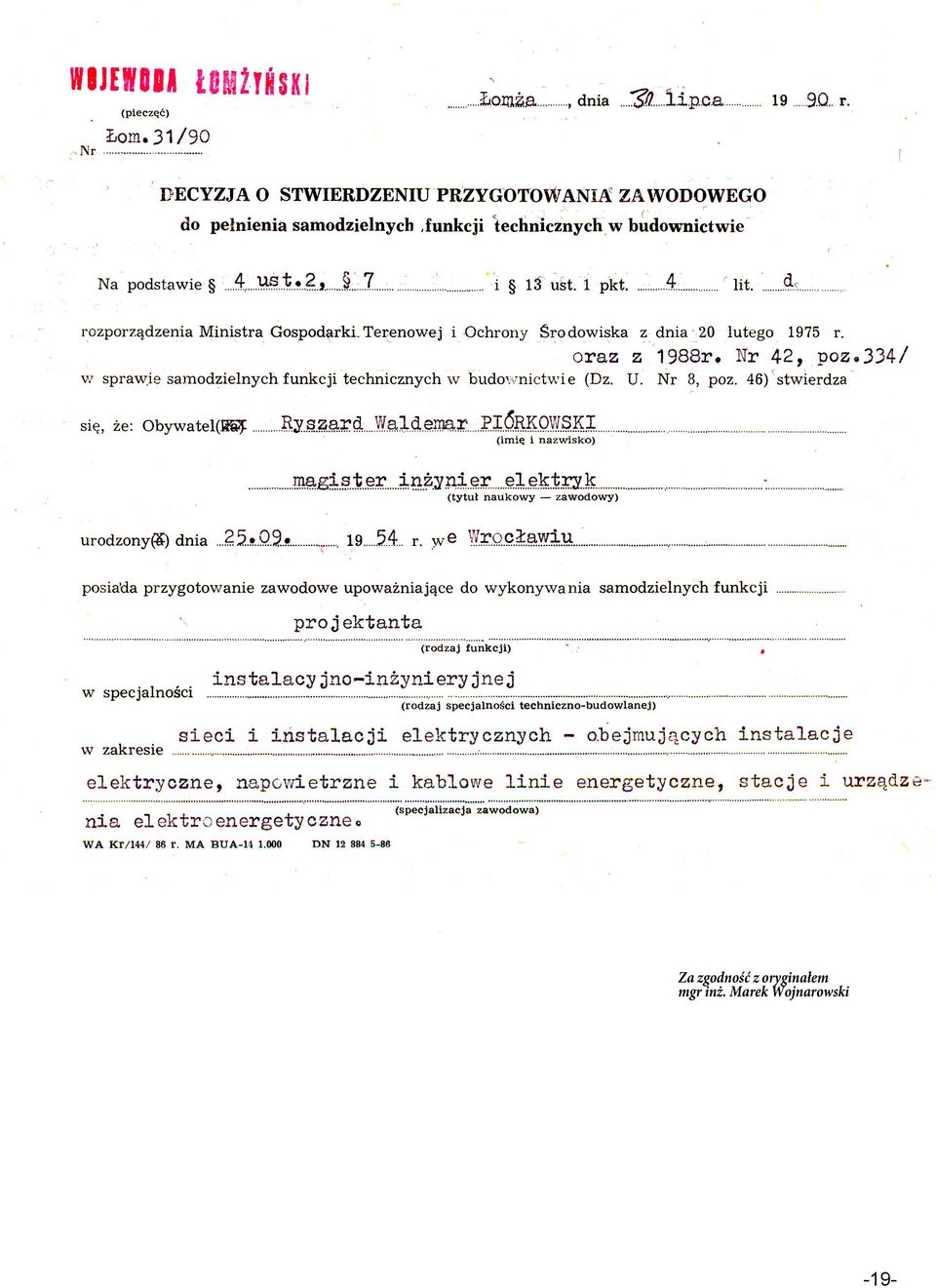

19 Za zgodność z oryginałem mgr inż. Marek Wojnarowski -19-

20 Za zgodność z oryginałem mgr inż. Marek Wojnarowski -20-

21 Zaświadczenie o numerze weryfikacyjnym: PDL-J78-AEU-B4L * Pan Ryszard Waldemar Piórkowski o numerze ewidencyjnym PDL/IE/1140/01 adres zamieszkania ul. Kazańska 16/41, Łomża jest członkiem Podlaskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne od do Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Czesław Miedziałowski, Przewodniczący Rady Podlaskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa. Podpis jest prawid owy Digitally signed by Czesław Miedziałowski Date: :51:53 CET Reason: Elektroniczne zaświadczenie PIIB Location: Białystok, Polska -21-
