1 Inwestor: Obiekt: KANCELARIA SENATU Budynek A Projekt budowlano - wykonawczy Systemu Wewnętrznej Instalacji Antenowej dla budynku A Kancelarii Senatu WYKONAWCA: ECO-INVESTMENT POLAND SP.Z O.O. Projektował: inż. Marek Masalski upr. 0397/97/U Sprawdził: mgr inż. Stanisław Wieteska 5/83Sk-ce Warszawa, grudzień 2011 r. 1

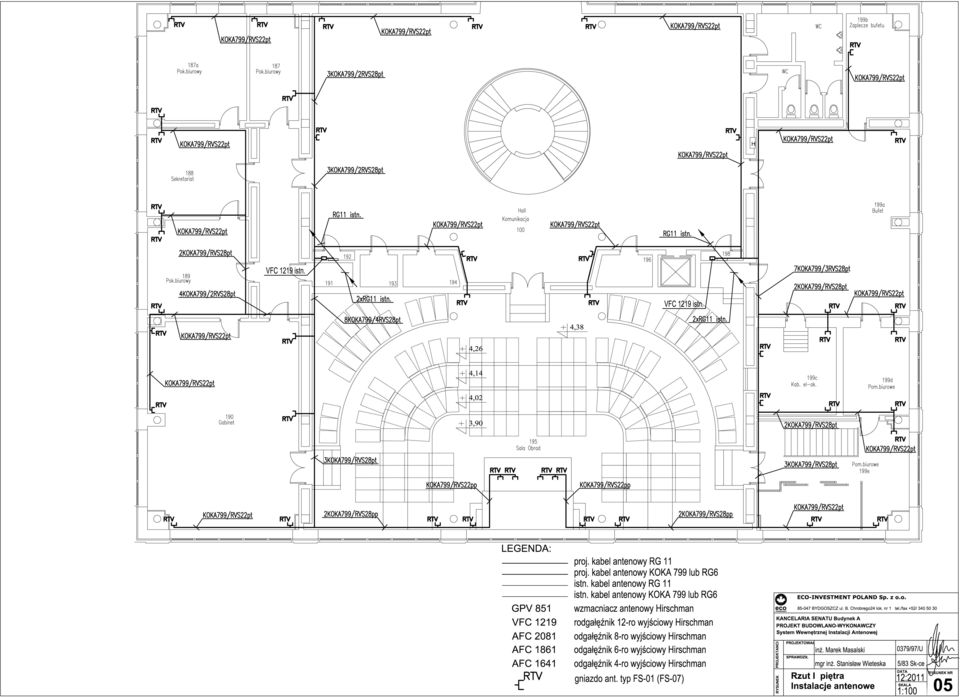

2 CZĘŚĆ OPISOWA SPIS ZAWARTOŚCI PROJEKTU 1. Podstawa opracowania 2. Zakres opracowania 3. Charakterystyka ogólna obiektu 4. Uwagi ogólne 5. System instalacji antenowej 6. Zestawienie urządzeń 7. Prowadzenie okablowania. 8. Informacja na temat bezpieczeństwa pracy i ochrony zdrowia 9. Uwagi końcowe, zalecenia instalacyjne i eksploatacyjne 10. Akty prawne związane 11. Oświadczenie końcowe RYSUNKI PROJEKTOWE 1. Sytuacja, 2. Schemat blokowy Systemu Wewnętrznej Instalacji Antenowej 3. Budynek A. Rzut piwnic instalacje antenowe 4. Budynek A. Rzut parteru instalacje antenowe 5. Budynek A. Rzut 1 piętra instalacje antenowe 6. Budynek A. Rzut 2 piętra instalacje antenowe 2

3 1. PODSTAWA OPRACOWANIA Postawą opracowania projektu są: Umowa z Kancelarią Senatu RP na wykonanie dokumentacji. Inwentaryzacja budowlana i instalacyjna budynku, - Dokumentacja powykonawcza instalacji antenowej w pionach budynku A. - Wytyczne i robocze uzgodnienia z Inwestorem. - Obowiązujące normy i przepisy. 2. ZAKRES OPRACOWANIA Niniejsze opracowanie zakresem swym obejmuje: - dobór urządzeń Systemu instalacji antenowej, - dobór osprzętu i miejsc jego montażu, - graficzne przedstawienie elementów na podkładach budowlanych, - opracowanie zasad współpracy z innymi systemami bezpieczeństwa budynku. 3. CHARAKTERYSTYKA OGÓLNA OBIEKTU. Budynek A Kancelarii Sejmu, przy ul. Wiejskiej 4/6/8 w Warszawie jest budynkiem konstrukcji mieszanej, jednokondygnacyjnym i podpiwniczonym. Budynek, z wyłączeniem piwnic, wpisany do rejestru zabytków. 4. UWAGI OGÓLNE Wszelkie materiały montażowe i urządzenia przewidziane w niniejszej dokumentacji, jeśli zawierają typ, nr katalogowy lub producenta należy traktować jako wyznacznik standardu i jakości danego materiału lub urządzenia. Przy realizacji projektu można stosować materiały i urządzenia dopuszczone do stosowania w krajach UE, o standardach i parametrach równoważnych lub wyższych w stosunku do tych, które przewidziano w dokumentacji projektowej Wszystkie elementy systemu muszą posiadać aktualne Świadectwo Dopuszczenia Wszelkie prace branży telekomunikacyjnej związane z ingerencją w urządzenia istniejące należy poprzedzić uzgodnieniem z Użytkownikiem i Inspektorem Nadzoru. 5. WEWNĘTRZNA INSTALACJA ANTENOWA W budynku A Kancelarii Senatu, w ramach robót modernizacyjnych szachtów kablowych, zrealizowana została szkieletowa struktura wewnętrznej instalacji antenowej. Niniejszy projekt obejmuje: wykonanie poziomej struktury instalacji antenowej, pomiary i uruchomienie sieci antenowej, transmisję sygnałów wizyjnych ze Studia TV Senat do sieci antenowej Kancelarii Sejmu. Szczegóły montażu osprzętu: Gniazda antenowe, przelotowe i końcowe montowane będą w puszkach podtynkowych w ten sposób że wykonywany będzie przelotowy przewiert przez ścianę a puszki instalacyjne montowane będą w sposób umożliwiający przeprowadzenie kabla antenowego z gniazda przelotowego do końcowego. 3

4 6. ZESTAWIENIE PODSTAWOWYCH URZĄDZEŃ Lp. Typ Nazwa Ilość 1 FS-07 Gniazdo antenowe przelotowe 70 2 FS-01 Gniazdo antenowe końcowe 84 3 Sznur antenowy 2m PROWADZENIE OKABLOWANIA Główne pionowe trasy kablowe w budynku A są wykonane w postaci drabin kablowych ułożonych w dwóch szachtach instalacyjnych. Trasy te nie wymagają żadnych robót montażowych. W trakcie robót wykonać należy poziome odcinki tras z rur instalacyjnych pod tynkiem aby zapewnić połączenie gniazd antenowych z osprzętem stacyjnym. Schemat wewnętrznej instalacji antenowej przedstawiono na rys. nr 02 Instalację należy wykonać kablem typu KOKA-799 w rurach instalacyjnych RVS. Sygnały antenowe doprowadzone będą do budynku A z sieci antenowej budynku B. Plany prowadzenia kabli instalacyjnych oraz rozmieszczenie elementów instalacji przedstawiono na rysunkach nr Po uruchomieniu nowej instalacji antenowej należy przeprowadzić demontaż starej instalacji oraz uzupełnić wszelkie ubytki tynków i wykonać malowanie ścian i stropów w obszarach objętych robotami. 8. INFORMACJA NA TEMAT BEZPIECZEŃSTWA PRACY I OCHRONY ZDROWIA. Przy wykonywaniu niektórych prac może zaistnieć konieczność na elementach sieci podłączonych do niebezpiecznego napięcia, a także uwzględniając niebezpieczeństwa, które są związane z instalacją i eksploatacją linii i instalacji elektroenergetycznych, zobowiązuje się wykonawcę do ścisłego przestrzegania norm, rozporządzeń oraz przepisów BHP dotyczących wszystkich przewidzianych projektem rozwiązań oraz stosowania materiałów i urządzeń posiadających odpowiednie atesty. 9. UWAGI KOŃCOWE, ZALECENIA INSTALACYJNE I EKSPLOATACYJNE. 1. Wszelkie zmiany w konfiguracji sprzętu wymagają akceptacji ze strony Inwestora oraz projektanta. 2. Wszystkie kable i przewody muszą być ułożone swobodnie i nie mogą być narażone na naciągi i dodatkowe naprężenia, oznakowanie zgodne wytycznymi z dokumentacji projektowej i normami (PN-EN 60446:2004 Zasady podstawowe i bezpieczeństwa przy współdziałaniu człowieka z maszyną, oznaczanie i identyfikacja. Oznaczenia identyfikacyjne przewodów barwami albo cyframi, w przypadku braku takich wytycznych), roboty o charakterze ogólnobudowlanym po montażu kabli i przewodów jak: naprawa ścian i stropów po przekuciach i osadzeniu przepustów, przeprowadzenie prób i badań zgodnie z PN-IEC :2000 oraz PN-E-04700:1998/Az1: Instalację należy wykonać zgodnie z obowiązującymi normami, rozporządzeniami, przepisami BHP i zaleceniami zawartymi w niniejszym projekcie i DTR producenta urządzeń, 4. Przewody należy układać starannie, aby nie naruszyć istniejących instalacji 4

5 5. Całość prac powinna być wykonana według obowiązujących przepisów oraz norm branżowych. 6. Wykonawca przeprowadzi szkolenie obsługi po zainstalowaniu systemów. 7. Po zakończeniu robót wykonawca zobowiązany jest przekazać dokumentację powykonawczą zawierającą zaktualizowaną część opisową i rysunkową. Protokoły pomiarowe stanowić będą element dokumentacji powykonawczej. 8. Wszystkie instalacje słaboprądowe przechodzące przez przegrody ppoż. muszą być uszczelnione uszczelnieniem ppoż. Prace te należy wykonywać, gdy sama instalacja jest już ukończona. Uszczelnienie należy wykonać zgodnie z polskimi normami, stosownymi przepisami i instrukcjami. UWAGA! Wszelkie odstępstwa od niniejszego projektu, po uzgodnieniu z inwestorem, muszą być zaakceptowane przez autora tego projektu, zgodnie z Prawem Budowlanym. 10. AKTY PRAWNE ZWIĄZANE. PN-E :1990 (PN-90/E-04555/33) PN-EN 60446:2002 (U) PN-EN 60529:2003 PN-EN :2002 PN-EN :2002 PN-HD S1:2002 (U) PN-IEC :2000 PN-IEC :2000 PN-IEC :1999 PN-IEC :1999 PN-IEC :2000 Wyroby elektrotechniczne - Klasyfikacja warunków środowiskowych - Klasyfikacja grup czynników środowiskowych i ich ostrości - Stacjonarne użytkowanie wyrobów w miejscach chronionych przed wpływem czynników atmosferycznych Zasady podstawowe i bezpieczeństwa przy współdziałaniu człowieka z maszyną, oznaczanie i identyfikacja. Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi Stopnie ochrony zapewniane przez obudowy (Kod IP). Elektryczność statyczna. Część 5-1: Ochrona przyrządów elektronicznych przed elektrycznością statyczną. Wymagania ogólne Elektryczność statyczna. Część 5-2: Ochrona przyrządów elektronicznych przed elektrycznością statyczną. Przewodnik użytkownika Koordynacja izolacji urządzeń elektrycznych w układach niskiego napięcia -- Zasady, wymagania i badania Instalacje elektryczne w obiektach budowlanych - Zakres, przedmiot i wymagania podstawowe Instalacje elektryczne w obiektach budowlanych - Ochrona zapewniająca bezpieczeństwo -- Ochrona przeciwporażeniowa Instalacje elektryczne w obiektach budowlanych - Ochrona zapewniająca bezpieczeństwo -- Ochrona przed prądem przetężeniowym Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego -- Uziemienia i przewody ochronne Instalacje elektryczne w obiektach budowlanych - Sprawdzanie - Sprawdzanie odbiorcze Dz.U Dz.U Dz.U Dz.U Ustawa z dnia 7 lipca 1994 r. Prawo budowlane ( z późniejszymi zmianami), Ustawa z dnia 16 kwietnia 2004 r. O wyrobach budowlanych Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie 5

6 Dz.U Dz.U Dz.U Dz.U Dz.U Dz.U informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dnia 10 lipca 2003 r.) Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie systemów oceny zgodności, wymagań, jakie powinny spełniać notyfikowane jednostki uczestniczące w ocenie zgodności, oraz sposobu oznaczania wyrobów budowlanych oznakowaniem CE (Dz. U. z dnia 7 września 2004 r.) Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. z dnia 10 września 2004 r.) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego(dz. U. z dnia 16 września 2004 r.) Rozporządzenie Ministra Infrastruktury z dnia 22 kwietnia 2005 r. zmieniające rozporządzenie w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z dnia 29 kwietnia 2005 r.) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. z dnia 8 sierpnia 2007 r.) 6

7 11. OŚWIADCZENIE KOŃCOWE. Oświadczamy, że niniejszy projekt budowlany i wykonawczy został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. 7
