1 - MaraMeter. Przyrządy wskzazujące do wymiarów zewnetrznych i wewnętrznych ŚWIATOWA KLASA w PRZYRZĄDACH WSKAZUJĄCYCH MARAMETER Aktualne informacje o produkctach MARAMETER patrz nasze strony internetowe: lub WebCode 211 Marameter jest idealną linią przyrządów do pomiarów ultraprecyzyjnych średnic zewnętrznych i wewnętrznych w częściach pojedynczych i seryjnych. Dają one precyzyjne i niezawodne wyniki dzięki stałemu naciskowi poiarowemu, dokładnym mechanizmom przenoszenia lub doskonałej płaskości i równoległości powierchni pomiarowych. Przyrządy Marameter oferują niezawodne rozwiązania również w przypadku specjalnych zadań pomiaowych, jak gwinty, uzębienia, podcięcia i części w mechanice precyzyjnej.

2 + MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnętrznych MaraMeter. Przyrządy wskazujące Przyrządy wskazujące do wymiarów zewnętrznych Mikrokatorowe sprawdziany szczękowe nastawne MaraMeter 840 F / 840 FC / 840 FH / 840 FG / 840 FM 9-2 ze stałymi lub wymiennymi końcówkami pomiarowymi MaraMeter 840 FS / 300 P / 301 P 9-12 do pomiarów bezpośrednio na obrabiarce MaraMeter 840 E 9-13 do bardzo dokładnych części MaraMeter 852 / 852 TS / do gwintów, gwintowników, uzebień Grubościomierze MaraMeter 838 A / 838 B / 838 AB 9-22 ze wskazaniami cyfrowymi i analogowymi Macki pomiarowe MaraMeter 838 TA / 838 EA / 838 TI / 838 EI 9-24 ze wskazaniami cyfrowymi i analogowymi Głębokościomierze MaraMeter Przyrządy wskazujące do wymiarów wewnętrznych MaraMeter 844 D 9-30 Trzpienie pomiarowe do pomiarów seryjnych MaraMeter 844 K / 844 N 9-37 Średnicówki samocentrujące MaraMeter 844 Z 9-46 do uzębień wewnętrznych

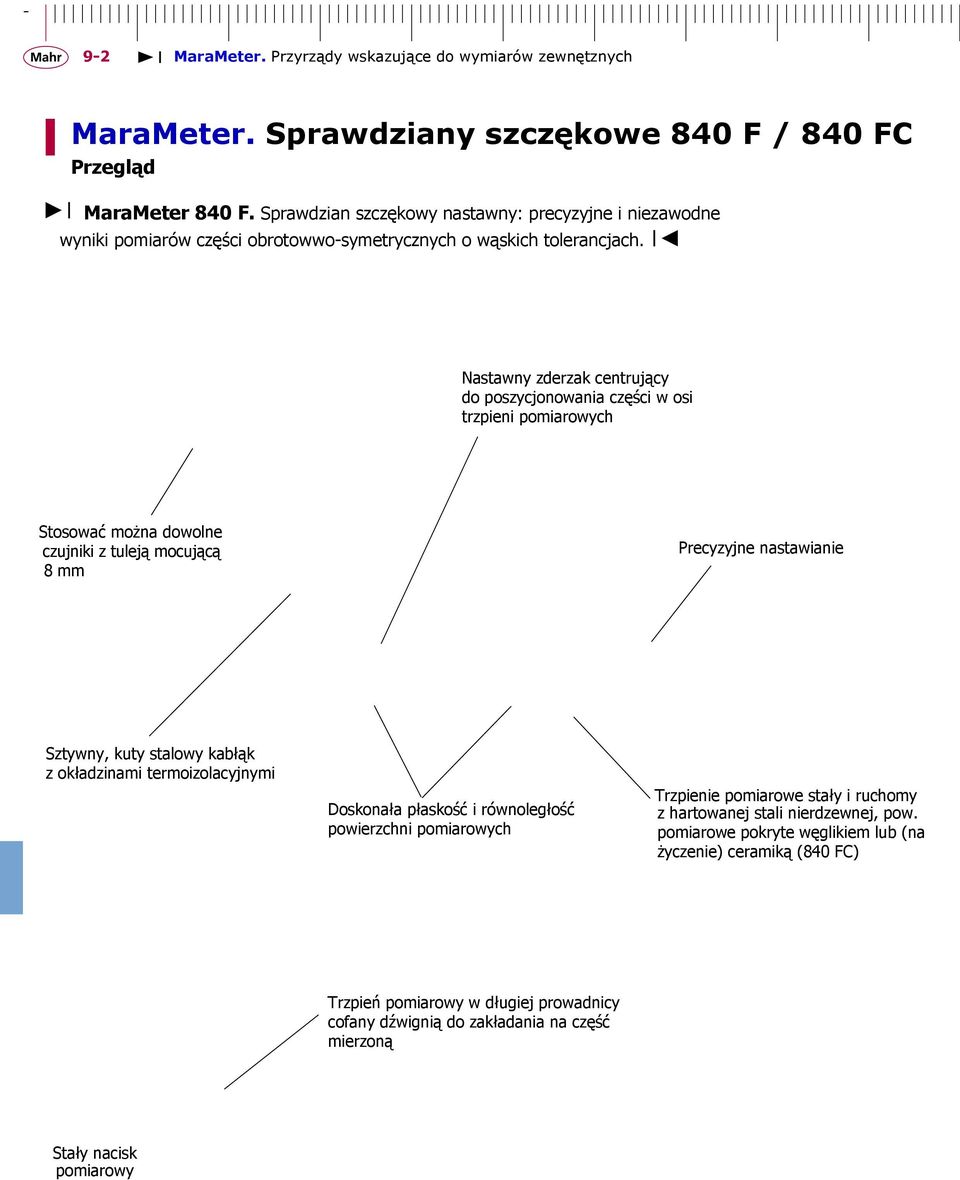

3 - 9-2 MaraMeter. Przyrządy wskazujące do wymiarów zewnętznych MaraMeter. Sprawdziany szczękowe 840 F / 840 FC Przegląd MaraMeter 840 F. Sprawdzian szczękowy nastawny: precyzyjne i niezawodne wyniki pomiarów części obrotowwo-symetrycznych o wąskich tolerancjach. Nastawny zderzak centrujący do poszycjonowania części w osi trzpieni pomiarowych Stosować można dowolne czujniki z tuleją mocującą 8 mm Precyzyjne nastawianie Sztywny, kuty stalowy kabłąk - z okładzinami termoizolacyjnymi Doskonała płaskość i równoległość powierzchni pomiarowych Trzpienie pomiarowe stały i ruchomy - z hartowanej stali nierdzewnej, pow. pomiarowe pokryte węglikiem lub (na życzenie) ceramiką (840 FC) Trzpień pomiarowy w długiej prowadnicy cofany dźwignią do zakładania na część mierzoną Stały nacisk pomiarowy

4 + MaraMeter. Przyrządy wskazujące do wymiarów wewnetrznych i zewnętrznych 9-3 Zalety sprawdzianu 840 F w porównaniu z mikrometrami Mniejsza niepewność pomiarowa Sprawdziany szczękowe mikrokatorowe MaraMeter mają w porównaniu z mikrometrami kabłąkowymi znacznie mniejszą niepewność pomiarową. Niepewność pomiarowa U in % mikrometr kabłąkowy sprawdzian szczękowy nastawny 840 F Tolerancja części w µm Niepewność pomiarowa U w zależności od pola tolerancji części Lepsze wykorzystanie pola tolerancji Przykład: Tolerancja części 25 µm Wartości pomiarowe w przedziale mogą leżeć poza polem tolerancji. Konieczne jest więc zawężenie użytecznego pola tolerancji (przy pomiarach mikrometrem) do 32% (8 µm), aby mieć pewność, że mierzone części są dobre. dolna granica Pole tolerancji części = 25 µm przedział niepewny przedział pewny przedział niepewny górna granica Natomiast w przypadku sprawzostaje do wykorzystania 83% dzianu MaraMeter 840 F po- (20,8 µm) tolerancji części. przedział przedział przedział niepewny pewny niepewny Korzyść: Sprawdzian szczękowy 840 F pozwala lepiej wykorzystać pole tolerancji, a to oznacza obniżenie kosztów produkcji.

5 - 9-4 MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych Szczękowy sprawdzian nastawny czujnikowy 840 F / 840 FC MaraMeter F C e c h y Do części walcowych, jak wałki, sworznie i trzpienie, do pomiarów grubości i długości Sztywny, kuty kabłąk stalowy z wykładzinami termoizolacyjnymi w części chwytowej Precyzyjnie prowadzony trzpień pomiarowy odsuwany dźwignią Trzpień nieruchomy precyzyjnie nastawiany Trzpień pomiarowy i nieruchomy ze stali nierdzewnej, hartowane, pow. pomiarowe pokryte węglikiem lu ceramiką (840 FC) Nastawny zderzak centrujący do powtarzalnego ustawiania części mierzonej w osi trzpieni Minimalne zużycie ścierne dzięki beztarciowemu wprowadzaniu części między trzpienie pomiarowe Stały nacisk pomiarowy dzięki wbudowanej sprężynie = wyniki pomiarów niezależne od fizyczmych właściwości mierzącego Uniwersalność zastosowań. Każdy przyrząd pokrywa duży zakres pomiar., w którym łatwo i szybko daje się nastawić dowolny wymiar mierzony Dane techniczne Zakres pom. Nacisk pom.** Skok trzpienia Powierzchnie pomiar. Nr zam.* Nr zamów. płaskość równoległość przyrząd futerał mm N mm µm µm drewniany 840 F ,5 2 0, ,5 2 0, ,5 2,5 0, ,5 2,5 0, ,5 2,5 0, FC ,5 2 0, ,5 2 0, * bez czujnika ** na życzenie inne naciski pomiarowe

6 + 9-5 l MaraMeter. Anzeigende Messgeräte für Außenmaße Szczękowy sprawdzian nastawny czujnikowy 840 F / 840 FC Czujniki Stosować można wszystkie czujniki i mikrokatory z tulejką mocującą 8 mm. Zalecane są: Mikrokatory Dz. element./rozdzielczość Nr zam. Compramess µm Millimess µm Millimess 1003XL 2 µm Supramess ,5 µm Extramess ,2 µm, 0,5 µm, 1 µm Extramess ,2 µm, 0,5 µm, 1 µm Cyfrowe czujniki zegarowe patrz rozdział 5 Elektryczne przyrządy wskazujące patrz rozdział 7 k h Zakr. pom mm e a d b c g f a* 5 5 6,5 6,5 6,5 b c d e f g h k l * w położeniu spoczynkowym Wyposażenie Wzorce krążkowe nastawcze 390 patrz rozdział 13 Płytki wzorcowe patrz rozdział 13 Uchwyt 840 Fk oraz podstawka 840 Ff patrz strona 9-11

7 - l 9-6 MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnętrznych Sprawdzian szczękowy nastawny 840 FH z wymiennymi końcówkami C e c h y 840 FH Trzpienie pomiarowe z dokładnymi otworami stożkowymi do osadzania wymiennych końcówek 40 He Do części walcowych, jak wałki, sworznie i trzpienie. Sztywny, kuty kabłąk stalowy z okładzinami termoizolacyjnymi Prowadzony wzdłużnie trzpień pomiarowy ruchomy cofany dźwignią Nieruchomy trzpień pomiarowy precyzyjnie nastawiany Trzpienie pomiarowe z hartowanej stali nierdzewnej Minimalne zużycie, bo bezstykowe wsuwanie części między trzpienie pomiarowe Stały nacisk pomiarowy dzięwbudowanym sprężynom = wyniki pomiarów niezależne od cech osobistych osoby mierzącej Uniwersalność zastosowań Różnorodność końcówek wymiennych pozwala optymalnie rozwiązywać najróżniejsze zadania pomiarowe Dane techniczne Nr katalog. Zakres pom.* Skok trzpienia Nacisk pom. Nr zam.** Nr zam. mm mm N futer. drewn. 840 FH , ,5 7, * Zakres pomiarowy jest zależny długości końcówek ** bez mikrokatora k Zakres pomiarowy 840 FH (mm) e d n a m c b h g f a* 12,5 7,5 b c d 9 10 e f g h k l n** 2 2,5 * w położeniu spoczynkowym ** skok trzpienia ruchomego

8 + MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnętrznych 9-7 Końcówki wymienne 40 He do sprawdzianu szczękowego 840 FH z czopem stożkowym Nr katalog. C e c h y Nr zam. ø4 40 He 0H* Płaskie He 1 Zwężone płaskie He 1H* Zwężone płaskie ø7, He 0H 40 He 2 Zwężone płaskie He 2H* Zwężone płaskie He 3 Talerzykowe ø He 1 40 He 4 Talerzykowe z pryzmą He 5 Nożowe He 6 Nożowe hakowe ø He 2 40 He 7 Zwężone spłaszczone He 8 Zwężone z tulejką pryzmową He 9 Zwężone z półką podporową He 10 Z otworami centrującymi ø5 ø He 3 40 He 4 40 He 11 Kłowe * Odmiana z węglika R 0,25 40 He 5 ø2 Czujniki i mikrokatory 4 40 He 6 Stosować można wszystkie mikrokatory z tulejką mocującą 8 mm. Zalecane są: R 0,25 Mikrokator Działka elem./rozdzielcz. Nr zam. Compramess µm Millimess µm Millimess 1003XL 2 µm Supramess ,5 µm Extramess ,2 µm, 0,5 µm, 1 µm Extramess ,2 µm, 0,5 µm, 1 µm ,25 ø2 60 ø2 40 He 7 40 He 8 Czujniki cyfrowe patrz rozdział 5 Elektryczne przyrządy wskazujące patrz rozdział 7 ø He 9 Wyposażenie 4 Kluczyk do wymiany końcówek (w zakresie dostawy) do 840 FH Nr zamów ø1, He 10 Wzorce krążkowe nastawcze 390 patrz rozdział 13 Płytki wzorcowe patrz rozdział 13 R 0,25 40 He 11 Uchwyt 840 Fk i podstawka 840 Ff patrz strona 9-11

9 - 9-8 l MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnętrznych Sprawdziany szczękowe nastawne 840 FG z wymiennymi końcókami C e c h y 840 FG Trzpienie pomiarowe z gwintem przyłączeniowym M 2,5 do wkręcania wymiennych końcówek pomiarowych używanych do czujników zegarowych i mikrokatorów Do części walcowych, jak wałki, sworznie i trzpienie Sztywny, kuty kabłąk stalowy z okładzinami termoizolacyjnymi Trzpień pom. w długiej prowadnicy cofany dźwignią do założenia części Trzpień stały precyzyjnie nastawiany Trzpienie pomiarowe ze stali nierdzewnej, hartowane Minimalne zużycie, bezstykowe wkładanie części mierzonych Stały nacisk pomiarowy dzięki wbudowanej sprężynie = wyniki niezależne od umiejętności i właściwości osoby mierzącej Uniwersalność zastosowań Szeroka gama wymiennych końcówek pozwala rozwiązywać różnorodne zadania pomiarowe Dane techniczne Nr katalog. Zakres pom.* Skok trzpienia Nacisk pom. Nr zam.** Nr zam. futer. drewn. mm mm N 840 FG 0-50* 2 7, * 2,5 7, * Zakres pomiarowy zależny od długości końcówek ** bez czujnika k Zakres pomiarowy 840 FG m (mm) e n a m m+10mm c b d h g f a* 5 6,5 b c d 9 10 e f g h k l n** 2 2,5 * w położeniu spoczynkowym ** skok trzpienia pomiarowego

10 H M 2,5 R 1,5 904 H 906 H M 2,5 30 R 0,3 908 H d M 2,5 911 H M 2,5 M 2,5 M 2,5 R30 ø11,3 5 ø12 5 l l l MaraMeter. Przyrządy wskazujące do wymierów zewnętrznych i wewnętrznych Końcówki wymienne do sprawdzianu szczękowego 840 FG Nr katalog. C e c h y Nr zam. 901 H Końcówka standard z kulką z węglika, kulka ø 3 mm H Końcówka sferyczna, powierzchnia z węglika R = 6 mm długość l w mm H M 2,5 R H M 2,5 Ø4 903 H* Końcówki płaskie, pokryte węglikiem długoąć l w mm H Końcówka ostrzowa pokryta węglikiem H Końcówki kulkowe z kulką z węglika tolerancja wykonawcza ø kulki 0/-6 µm 10 ø1 2 ø d kulki l Numer ø d kulki l Numer mm mm zam. mm mm zam. 1 8, , ,25 8, ,5 8, ,35 (1/4 ) ,75 8, , , ,5 8, , , ,5 8, , , ,5 8, Nr kat. C e c h y Nr zam. 907 Talerzyk, płaski* stal, ø 11,3 mm, A = 1 cm H Talerzyk, płaski*, pokrty węglikiem, ø 7 mm Talerzyk, wypukły, stalowy H Talerzyk, wypukły, pokryty węglikiem H Końcówka kołeczzkowa, pokryta węglikiem, ø 1 mm, płaska * Przy użyciu końcówek z pow. płaską po przeciwległej stronie należy stosować końcówkę z wypukłą pow. pomiarową. Czujniki i mikrokatory Stosować można wszystkie mikrokatory z tulejką mocującą 8 mm. Zalecane są: Mikrokator Dz. elem./rozdzielcz. Nr zam. Compramess µm Millimess µm Millimess 1003XL 2 µm Supramess ,5 µm Extramess ,2 µm, 0,5 µm, 1 µm Extramess ,2 µm, 0,5 µm, 1 µm Wyposażenie Wzorce krążkowe nastawcze 390 patrz rozdział 13 Płytki wzorcowe patrz rozdział 13 Uchwyt 840 Fk i podstawka 840 Ff patrz strona 9-11 Czujniki cyfrowe patrz rozdział 5 Elektryczne przyrządy wskazujące patrz rozdział 7

11 MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnętrznych Sprawdzian szczękowy nastawny FM MaraMeter M ze szczękami pomiarowymi W k C e c h y Do pomiaru średnic wąskich odsadzeń, kołnierzy centruj., występów na wałkach, odległości podcięć oraz wymiaru Wk jako pośrednie bezodniesieniowe wyznaczanie grubości zębów kól czołowych o uzębieniu prostym i skośnym Sztywny, kuty kabłąk stalowy z okładzinami termoizolacyjnymi Trzpień pomiarowy w długiej prowadnicy cofany dźwignią do założenia części mierzonej Trzpień stały nastawiany precyzyjnie Min zużycie dzięki bezstykowemu wprowadzaniu części i pow. pomiarowych pokrytych węglikiem Trzpienie pomiarowe ze stali nierdzewnej, hartowane z wystającymi szczękami pokrytymi węglikiem Stały nacisk pomiarowy dzięki wbudowanym sprężynom = wyniki pomiarów niezależne od umiejętności i właściwości osoby mierzącej Uniwersalność zastosowań. Każdy przyrząd pokrywa duży zakres, w którym można szybko nastawić każdy dowolny wymiar. Dane techniczne Zakres pomiarowy Nacisk pom. Powierzchnie pomiarowe Wym. przez zęby Nr zam.* Nr zam. rozmiar płaskość równoległość (pomiary przyrząd futer. drewn. mm N mm µm µm od modułu m) ,5 12 x 12 0,5 2 0, ,5 12 x 12 0,5 3 0, x 17 0,5 3 1, x 17 0,5 3 1, * bez mikrokatora Wymiary Zakr. pom. (mm) skok trzpienia n (mm) 2 2,5 2,5 2,5 a* b c e f g h k l m p t * w położeniu spoczynkowym Wyposażenie Przyrządy wskazujące, patrz strona 9-7 Wzorce krążkowe nastawcze 390 patrz rozdział 13 Płytki wzorcowe patrz rozdział 13 Uchwyt 840 Fk i podstawka 840 Ff patrz strona 9-11

12 + MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych 9-11 Wyposażenie do czujników i sprawdzianów szczękowych Uchwyt 840 Fk do czujników i sprawdzianów 840 Fk Do przykręcania na przyrządach 840 F/FC, 840 FH, 840 FG, 840 FM i 852 Prostoliniowe przenoszenie ruchu trzpienia pomiarowego na czujnik (zasada ABBE'go) Spełnienie zasady Abbe"go pozwala osiagać wyższe dokładności pomiaru w porównaniu do i tak wysokiej dokładności przy przenoszeniu pod kątem 90 Czujnik założony w górnym położeniu jest częśto lepiej i łatwiej odczytywany Przy eksploatacji stacjonarnej zalecane jest stosowanie podstawki 840 Ff Nr katalog. przeznaczony dla zakresów pom. (mm) przyrządów Nr zamów. 840 F/FC 840 FH 840 FG 840 FM Fk/ Fk/ Fk/ Fk/4 { } Podstawka 840 Ff Do stacjonarnej pracy przyrządów 840 F/FC, 840 FH, 840 FG, 840 FM, 840 E oraz 852 Kontroler ma obie ręce wolne do zakładania/zdejmowania części i odsuwania trzpienia ruchomego dźwignią Sztywna, stabilna podstawka z zamocowaniem dla sprawdzianu szczękowego Mocowanie do otworu mocującego czujnika/mikrokatora Stosowanie wyłącznie razem z uchwytem 840 Fk Czujnik znajduje się stale w polu widzenia kontrolera 840 Ff Nr. katalog. przeznaczona dla przyrządów o zakresach pomiarowych (mm) Nr zamów. 840 F/FC 840 FH 840 FG 840 FM 840 E Ff 0-25 {

13 MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnętrznyc Sprawdzian szczękowy nastawny 840 FS MaraMeter S C e c h y Do wszelkiego rodzaju części walcowych, do pomiarów bezpośrednio na obrabiarce i w kontroli produkcji. Sztywny kabłąk kuty. Wykładziny termoizolacyjne dla uniknięcia przenoszenia ciepła ręki; rękojeść z jednej strony otwarta Obydwa trzpienie z nierdzewnej stali hartowanej. Pow. pomiarowe pokryte węglikiem, z fazą z przodu ułatwiającą wsuwanie na część mierzoną. c a e f g Końcówki trzpieni pom. wystają poza szerokość kabłąka umożliwiając pomiar wąskich kołnierzy i odsadzeń centrujących. Wysoka dokładność ptrzenoszenia przemieszczeń pomiarowych na mikrokator. Masa przyrządu spoczywa podczas pomiaru na nieruchomym trzpieniu pomiarowym. Nastawny zderzak centrujący ułatwia ustawianie osi części w osi pomiarowej przyrządu. Mikrokator chroniony przed uszkodzeniem wystającymi na boki pałąkami zarówno przy pomiarzem jak i przy odkładaniu. Liczbowy odczyt i ocena wyniku pomiaru. Uniwersalność zastosowań. Każdy przyrząd pokrywa duży zakres, w którym można szybko nastawić każdy dowolny wymiar. Stały nacisk pomiarowy dzięki wbudowanym sprężynom, tak więc wyniki pomiaró są niezależne od wprawy i subiektywnych wpływów osoby mierzącej. d h b Wymiary Zakr. pom. ø d a b c e f g h mm Dane techniczne Zakres pomiarowy Nacisk pom. Skok trzpienia pom. Pow. pomiarowe Masa Nr zam.* Nr zam. Płas- Równole- futer.drewn. kość głość mm N mm µm µm kg ,5 0,7 0,5 3 0, ,5 0,7 0,5 3 0, ,5 0,7 0,5 3 1, ,7 0,5 3 1, ,7 0,5 3 2, ,7 0,5 3 2, ,7 0,5 3 2, ,7 0,5 4 3, ,7 0,5 4 3, ,7 0,5 4 4, ,7 0,5 4 4, * bez czujnika

14 + MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych 9-13 Wyposażenie do sprawdzianów szczękowych 840 FS MaraMeter S Przyrządy wskazujące (czujniki) Stosować można wszystkie czujniki z tuleją mocującą 8 mm. Zalecane są: Mikrokatory Działka element./rozdzielcz. Nr zam. Compramess µm Millimess µm Millimess 1003XL 2 µm Supramess ,5 µm Extramess ,2 µm, 0,5 µm, 1 µm Extramess ,2 µm, 0,5 µm, 1 µm Czujniki cyfrowe patrz rozdział 5 Elektryczne przyrządy wskazujące (mierniki) patrz rozdział 7 Precyzyjny elektroniczny sprawdzian szczękowy 840 E MaraMeter E C e c h y Czujnik indukcyjny wbudowany w kabłąk sprawdzianu Rozdzielczość wskazań nastawiana od 0,01 µm Sztywny kabłąk stalowy z okładzinami termoizolacyjnymi zasłaniającymi cały kabłąk (izolacja od ciepła ręki) Długa prowadnica trzpienia pomiarowego, odsuwanego za pomocą dźwigni Trzpień pomiarowy nieruchomy precyzyjnie nastawiany Trzpienie pomiarowe ze stali nierdzewnej, hartowane, pow. pomiarowe pokryte węglikiem Nastawny zderzak centrujący do samoustawiania na oś części mierzonej Niezwykle wysoka dokładność uzyskana bezpośrednim, prostoliniowym przenoszeniem ruchu trzpienia na czujnik indukcyjny (spełnienie zasady pomiaru ABBE'go) Uniwersalność zastosowań. Przyrząd pokrywa duzy zakres, w którym można szybko nastawić każdy mierzony wymiar lub pasowanie Minimalne zużycie dzięki bezkontaktowemu wprowadzaniu części między trzpienie pomiarowe (ruchomy trzpień odsuwany dźwignią i pow. pomiarowe pokryte węglikiem Stały nacisk pomiarowy dzięki wbudowanej sprężynie nacisku = wyniki pomiarów praktycznie niezależne od właściwości fizycznych mierzacego. Dane techniczne Zakres pomiarowy 0-25 mm Działka elementarna/ rozdzielczość nastawiana do* 0,01 µm Nacisk pomiarowy 4,5 N Powierzchnie pomiarowe ø 7,5 mm Powtarzalność 0,1 µm Odchyłka równoległości pow.pomiarowych 0,3 µm Nr zamów. (bez wskazań/czujnika) Nr zamów. futerału drewnianego * zależnie od zastosowanego urzadzenia wskazującego Wyposażenie Wzorce krążkowe nastawcze 390 patrz rozdział 13 Płytki wzorcowe patrz rozdział 13 Podstawka 840 Ff patrz strona 9-11 Zalecane urządzenia wskazujące: Elektryczne urządzenia wskazujące (mierniki); Millimar C 1208 M i Millimar 1240 patrz rozdział 7

15 MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnętrznych Sprawdziany szczękowe 300 P / 301 P C e c h y Do szybkich pomiarów na częściach walcowych, jak wałki, trzpienie, sworznie, pomiarów długości i grubości Opatentowany dizajn "Channel Lock zapewnia rónoległość w całym zakresie przestawiania Nastawny zderzak centrujący Duże, kwadratowe pow. pomiarowe 15x15 mm z węglika, zukosowane celem lepszego wprowadzania części mierzonych Wszystkich ustawień dokonuje się kluczem trzpieniowym sześciokątnym zawartym w dostawie Na życzenie inne powierzchnie pomiarowe. Tylko 301 P Trzpienie pomiarowe cofane dźwignią umożliwiają bezstykowe wprowadzanie zęści mierzonych. Fotos przedstawia 301 P Dane techniczne Zakres pom. Nacisk pom. Skok trzpienia Powierzchnie pomiarowe Nr zam. * pomiarowego Bez dźwigni odsuwającej Wielkość Równoległość mm N mm mm µm M-300 P ,5 15,5x15, M-300 P ,5 15,5x15, M-300 P ,5 15,5x15, M-300 P ,5 15,5x15, M-300 P ,5 15,5x15, M-300 P ,5 15,5x15, M-300 P ,5 15,5x15, M-300 P ,5 15,5x15, M-300 P ,5 15,5x15, * bez czujnika

16 + MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnętrznych 9-15 Sprawdzian szczękowy 301 P Wymiary e Zakr. pom. b c d e mm b ,5 Wyposażenie c Nr zam. 15 d Mikrokatory Podstawka do pracy stacjonarnej BA Wzorce krążkowe nastawcze 390 * Płytki wzorcowe * * patrz rozdział 13 Stosować można wszystkie mikrokatory z tulejką mocującą 8 mm. Zalecane są: Nr katalogowy Działka elementarna/ Nr zam. Rozdzielczość Compramess µm Zentimess µm MarCator ,001 mm Czujniki cyfrowe patrz rozdział 5 Elektryczne przyrządy wskazujące patrz rozdział 7 Dane techniczne Zakres pom. Nacisk Skok trzpienia Pow. pomiarowe Nr zam. * pomiarowy Z dźwignią odsuwającą Wielkość Równoległość mm N mm mm µm M-301 P ,5 15,5x15, M-301 P ,5 15,5x15, M-301 P ,5 15,5x15, M-301 P ,5 15,5x15, M-301 P ,5 15,5x15, M-301 P ,5 15,5x15, M-301 P ,5 15,5x15, M-301 P ,5 15,5x15, M-301 P ,5 15,5x15, * bez czujnika

17 e f l MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnętrznych Sprawdzian szczękowy nastawny 852 C e c h y Do średnic: podziałowej, zewnętrznej i rdzenia gwintów zewnętrznych wszelkiego rodzaju oraz uzębień Sztywny, kuty kabłąk z okładzinami termoizolacyjnymi Trzpień pom. w długiej prowadnicy, cofany dźwignią Trzpień stały precyzyjnie nastawiany Trzpienie pomiarowe ze stali nierdzewnej, hartowane, z otworami osiowymi do osadzania wymiennych końcówek Nastawny zderzak centrujący do ustawiania osi części w osi pomiarowej przyrządu Min zużycie dzięki bezstykowemu wkładaniu części mierz. Stały nacisk pomiarowy dzięki wbudowanej sprężynie daje winiki pomiaru niezależne od wprawy i właściwości osoby mierzącej Uniwersalność zastosowań. Każdy przyrząd pokrywa duży zakres wymiarów Dane techniczne Zakres pom. * Nacisk pom.. Nr zam.** Nr zam. mm N przyrządu futer.drewn , , k h * zależnu od używanych końcówek pomiarowych ** bez czujnika Mikrokatory Stosować można wszystkie mikrokatory z tulejką mocującą 8 mm. Zalecane są: Mikrokator Dz. elem./rozdzielcz. Nr zam. n a m c b g Compramess µm Millimess µm Millimess 1003XL 2 µm Supramess ,5 µm Extramess ,2 µm, 0,5 µm, 1 µm Extramess ,2 µm, 0,5 µm, 1 µm Czujniki cyfrowe patrz rozdział 5. Elektryczne przyrządy wskazujące patrz rozdział 7. Wyposażenie Wymienne końcówki pomiarowe patrz strona 9-19 Wzorce trzpieniowe nastawcze do gwintów patrz strona Uchwyt 840 Fk i podstawka 840 Ff (dla zakr mm) patrz strona 9-11 Zakr. pom. m (mm) Skok trzpienia n (mm) 2 2,5 2,5 2,5 a* b c e f g h k l a* = w położeniu spoczynkowym

18 + MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych 9-17 Sprawdzian szczękowy mikrokatorowy 852 TS z podstawką C e c h y Przeznaczenie Szybka kontrola precyzyjnych średnic części cylindrycznych (wałki, sworznie, trzpienie) Pomiary średn. podziałowej, rdzenia, zewn. na gwintach wszystkich rodzajów oraz na uzębieniach Pomiary grubości i odległości Szczególnie przydatny do seryjnych pomiarów części precyzyjnych Sztywny kabłąk stalowy, 45 nachylany wzgl. podstawki Trzpienie pomiarowe ze stali nierdzewnej, hartowane i szlifowane, z otworami do zakładania wymiennych końcówek pomiarowych Trzpień nastawny regulowany precyzyjnie Przestawna podpórka Stały nacisk pomiarowy dzięki wbudowanej sprężynie = wyniki pomiarów niezależne od cech motorycznych osoby mierzącej Uniwersalność zastosowań. Przyrząd pokrywa duży zakres pomiarowy W zakresie dostawy: końcówki pokryte węglikiem ød= 3,5 mm, Mikrokator Millimess 1003 Dane techniczne 5 5,5* ø 3, x ø x 80 Zakres Droga Nacisk Pow. pomiar. Nr pomiar.** odsunięcia pom. równoległość zamów. mm mm N µm ,2 6, *** * w położeniu spoczynkowym ** zależne od używanych końcówek pomiarowych *** Na życzenie dostawa z innymi czujnikami Wyposażenie Końcówki wymienne patrz od strony 9-19 Trzpienie nastawcze do gwintów patrz strona 13-14

19 MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnętrznych Sprawdzian szczękowy nastawny 853 do gwintowników C e c h y Do średnic: podziałowej, rdzenia i zewnętrznej w gwintownikach w połączeniu z wymiennymi końcówkami pomiarowymi Trzpień pom. w długiej prowadnicy odsuwany dźwignią, z otworami do zakładania wymiennych końcówek Trzpień stały nastawiany zębatką i ślimakiem radełkowanym, do mocowania wymiennnych wsporników poprzecznych Trzpienie pomiarowe ze stali nierdzewnej, hartowane Pozostałe cechy jak model 852 patrz strona 9-16 Dane techniczne Zakres pomiarowy Nacisk pom. Nr zam.* Nr zam. mm N futer.drewn. m h 1,2-35 7, , * bez czujnika i bez wspornika poprzecznego 853 q f Wymienne wsporniki poprzeczne 853 q e W zależności od liczby rowków wiórowych należy przy odczytach czujnika uwzględniać współcz. korekcji. Patrz tablica poniżej: n g Nr kat. Liczba dla zakresu Współcz. Nr zam. rowków pomiar. korekcji** wiórowych mm a c b 853 qk 3 3 1,2-35 x qk 5 5 1,2-35 x 1, qk 7 7 1,2-35 x 1, qg x qg x 1, qg x 1, ** Jeśli używany jest uchwyt 840 Fk, to należy stosować inne współcz. korekcji. Mikrokatory Stosować można wszystkie mikrokatory z tulejką mocującą 8 mm. Zalecane są: Mikrokator Dz. elem./rozdzielcz. Nr zam. MarCator 810S 0,001 mm Compramess µm Zentimess ,01 mm MarCator µm Zakr.pom. m (mm) 1, Skok trzpienia n (mm) 8 8 a* 12 11,5 b c e f g h 11,5 14 a* = w położeniu sposczynkowym Wyposażenie Wymienne końcówki pomiarowe patrz od strony 9-19 Wzorce trzpieniowe nastawcze do gwintów patrz strona 13-14

20 + MaraMeter. Przyrządy wskazujące do gwintów 9-19 Końcówki pomiarowe do sprawdzianów 852, 852 TS i 853 Do średnic: podziałowej, rdzenia i zewnętrznej. Ze specjalnej stali odpornej na zużycie ścierne, hartowanej i szlifowanej. Z walcowym czopem i pierścieniem rozprężnym do obrotowego osadzania w trzpieniach sprawdzianów. 15,5 ø3,5 Dla odpowiednich sprawdzianów zestawy zawierają: do średn. podziałowej 852: 1 widełki i 1 ostrze 853: 1 widełki i 2 ostrza beczółkowate do średn. rdzenia 852: 1 widełki i 1 ostrze 853: 1 widełki i 2 ostrza Końcówki do średnicy podziałowej dla 852 i 852 TS do średn. zewn. 852: 2 końcówki płaskie 853: 3 końcówki płaskie Gwint metryczny (60 ) Gwint Whitwortha (55 ) Gwint amerykański UST (60 ) Skok Widełki Ostrze Skok Widełki Ostrze Skok Widełki Ostrze zwojów zwojów mm Nr zamów. Nr zamów. na cal Nr zamów. Nr zamów. na cal Nr zamów. Nr zamów. 0,2* ,25* ,3* ,35* ,4* ,45* ,5-0, , , , , , , , , , Końcówki do średnicy podziałowej dla sprawdzianu szczękowego 853 z mikrokatorem Gwint metryczny (60 ) Gwint Whitwortha (55 ) Gwint amerykański UST (60 ) Skok Widełki Ostrze Skok Widełki Ostrze Skok Widełki Ostrze zwojów zwojów mm Nr zamów. Nr zamów. na cal Nr zamów. Nr zamów. na cal Nr zamów. Nr zamów. 0, , , , , , ,5-0, , , , , , , , , , Końcówki dla 852, 852TS i 853 wykonane z węglika 1, , , * widełki obejmują 3 zwoje gwintu

21 MaraMeter. Przyrządy wskazujące do gwintów Końcówki wymienne do sprawdzianów 852, 852 TS i 853 Do średnicy rdzenia Do każdego skoku niezbędne są oddzielne widełki. Ostrza mogą być używane do kilku skoków. 15,5 ø3,5 Końcówki do pomiaru średnicy rdzenia Gwint metryczny (60 ) Gwint Whitwortha (55 ) Gwint amerykański UST (60 ) Skok Widełki Ostrze Skok Widełki Ostrze Używa się tych samych końcówek zwojów jakie stosuje się do gwintów mm Nr zamów. Nr zamów. na cal Nr zamów. Nr zamów. Whitwortha (55 ). 0, , , , , , , , , , , , , , , , Do średnic zewnętrznych Końcówka 40 Za, płaska Średn. pow. pomiar. W 853 najmniejsza mierzona ø zewn. 7,5 mm 5 mm 15,5 ø3,5 Stal hartowana Nr zamów Pokryte węglikiem Nr zamów ø7,5

22 + MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnętrznych 9-21 Końcówki wymienne dla sprawdzianów 852 i 852 TS Końcówki kulkowe Do pomiarów uzębień i specjalnych zadań pomiarowyh, z kulką z węglików. Chwyt walcowy i pierścień rozprężny do mocowania w otworach trzpieni sprawdzianów 852 i mikrometrów 40 Z. ød H ø3,5 15,5 ø chwytu 3,5 mm Długość chwytu 15,5 mm Tolerancja wykonawcza średnicy kulki ± 2 µm ød H Nr zam. mm mm 0,5 5, ,551 5, ,62 5, ,623 5, ,63 5, ,722 5, ,862 5, ,895 5, ,965 5, , ,1 5, ,118 5, ,125 5, ,25 5, ,35 5, ,372 5, ,385 5, ,5 6, ,524 6, ,54 6, ,6 6, ød H Nr zam. mm mm 1,65 6, ,7 6, ,75 6, ,782 6, ,8 6, ,829 6, ,9 6, , ,032 6, ,2 6, ,25 6, ,284 6, ,386 6, ,438 6, ,5 7, ,667 7, ,704 7, ,713 7, ,721 7, ,743 7, ,75 7, , ød H Nr zam. mm mm 3,048 7, ,2 7, ,25 7, ,4 7, ,5 8, ,658 8, ,7 8, , ,5 9, ,835 9, , ,25 9, ,486 10, ,5 10, , ,096 10, ,35 10, ,5 11, , , , , Na życzenie inne wielkości (ze stali) Końcówki wałeczkowe Do pomiarów uzębień i specjalnych zadań pomiarowych. Wałeczki z węglika. Do osadzania w otworach trzpieni pomiarowych sprawdzianów 852 i mikrometra 40 Z. ø chwytu 3,5 mm Długość chwytu 15,5 mm Tolerancja wykon. ø rolki ± 2 µm d H ø d Wym. H Wym. B Nr zam. mm mm ø mm 1 5, ,25 5, ,5 6, ,75 6, ,5 5, ,5 7,0 5, ,5 5, ,5 8,0 5, ,5 5, ,5 9,0 5, , ,5 10, , B Na życzenie inne wielkości (ze stali)

23 MaraMeter. Przyrządy wskazujące do wymirów zewnętrznych i wewnętrznych Grubościomierze A 838 B C e c h y Mocny, sztywny kabłąk z twardego stopu aluminium Zamontowany czujnik zegarowy lub mikrokator Z dźwignią do podnoszenia ruchomej końcówki pomiarowej Otwarta rękojeść z okładzinami termoizolacyjnymi Przyrząd z zasięgiem 200 mm ma zdejmowaną podstawkę Grubościomierz 838 A Z płaskimi powierzchniami pomiarowymi Do pomiaru materiałów miękkich, jak folie, filc, guma, papier i tektura Grubościomierz 838 B Ze sferycznymi powierzchniami pomiarowymi Do pomiaru materiałów twardych, np. blacha, płyty wiórowe, sklejka, szkło Dane techniczne Numer Głębokość Zakres Powierzchnie pomiarowe Nr zam. Nr zam. Nr zam. katalog. pomiaru pomiarowy ø / pow. promień z czujnikiem z czujnikiem futerał mm (inch) mm (inch) mm mm drewniany 838 A 50 (2 ) 0-20 ( ) 11,3 = 1 cm (4 ) 0-20 ( ) 11,3 = 1 cm (8 ) 0-20 ( ) 11,3 = 1 cm (2 ) 0-20 ( ) 20 = 3,14 cm (4 ) 0-20 ( ) 20 = 3,14 cm (8 ) 0-20 ( ) 20 = 3,14 cm (2 ) 0-20 ( ) 30 = 7,06 cm (4 ) 0-20 ( ) 30 = 7,06 cm (8 ) 0-20 ( ) 30 = 7,06 cm B 50 (2 ) 0-20 ( ) (4 ) 0-20 ( ) (8 ) 0-20 ( )

24 + MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnętrznych AB C e c h y Mocny, sztywny kabłąk z twardego stopu aluminium Wbudowany czujnik lub mikrokator Z dźwignią do odsuwania górnej końcówki ruchomej Otwarta rękojeść z okładzinami termoizolacyjnymi Grubościomierz 838 AB Dolna pow. pomiarowa płaska Górna pow. pomiarowa sferyczna Do pomiarów materiałów miękkich, np. cienkie folie Dane techniczne Numer Głębokość Zakres Powierzchnie pomiarowe Nr zam. Nr zam. Nr zam. katalog. pomiaru pomiarowy ø / pow. promień z czujnikiem z czujnikiem futerał mm (inch) mm (inch) mm mm drewniany dół góra 838 AB 50 (2 ) 0-20 ( ) 11,3 = 1 cm płaska/ 100 (4 ) 0-20 ( ) 11,3 = 1 cm sferyczna Numer Głębokość Zakres Powierzchnie pomiarowe Nr zam. Nr zam. Nr zam. katalog. pomiaru pomiarowy ø / pow. promień z czujnikiem z mikrokatorem futerał mm (inch) mm (inch) mm mm drewniany dół góra 838 AB 50 (2 ) 0-20 ( ) 11,3 = 1 cm płaska/ 100 (4 ) 0-20 ( ) 11,3 = 1 cm sferyczna

25 - 24 MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych Macki zewnętrzne 838 TA do pomiaru grubości C e c h y Do pomiarów grubości oraz grubości ścianek Bardzo poręczne Dobrze widoczne znaczniki tolerancji Chroniony przed odpryskami wody i brudem IP65 Końcówki z węglika Do pomiarów bezwzględnych IP65 W zakresie dostawy: Protokół sprawdzenia Odmiana A Zakres pomiarowy 0-20 mm, Nr zamów Odmiana B z uchytem Zakres pomiarowy 0-50 mm, Nr zamów Dane techniczne i wymiary Odmiana A Odmiana B Zakres pomiarowy Meb mm Działka elementarna Skw mm 0,005 0,01 0,01 0,05 0,05 Błąd graniczny G mm 0,015 0,03 0,03 0,05 0,05 Powtarzalność r mm 0,005 0,01 0,01 0,025 0,025 Głębokość pomiaru L mm Długość końcówki (ruchom.) Hb mm 19,1 24,6 24, Długość końcówki (nieruch.) Hf mm 18,6 24,6 2, ø kulki końcówki d mm 1,5 1) 1,5 1) 1,5 2) 2 1) 2 2) Nacisk pomiarowy F N 0,8-1,2 1,1-1,6 1,1-1,6 1,2-1,8 1,2-1,8 Klasa ochrony IP65 IP65 IP Nr zamów Zastosowanie 1) 2) Kulka ø 1,5 mm Kulka ø 2 mm Kulka ø 3 mm kulka ø 1,5 mm kulka ø 2 mm kulka ø 3 mm

26 + MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych 25 Macki elektroniczne 838 EA do pomiaru grubości C e c h y Kontrastowe wskazania LCD, segment wskazań analogowych Specyficzne programy pomiarowe użytkownika Program pom. absolutne/relatywne 2 diody sygnalizacji toleranzancji Przełączanie mm/inch Klasa ochrony IP67 lub IP63 wg EN IP67 W zakresie dostawy: Protokół sprawdzenia Bateria Odmiana A Zakres pomiarowy 0-20 mm, Nr zamów Odmiana B z uchwytem Zakres pomiarowy 0-40 mm, Nr zamów Dane techniczne i wymiary Wyposażenie Nr zamów. Bateria Alkaliczna AAA 1,5 V dla odmiany A* Bateria alkaliczna AA 1,5 V dla odmiany B * 2 potrzebne 2 sztuki Odmiana A Odmiana B Zakres pomiarowy Meb mm Działka elementarna Skw mm 0,005 0,01 0,01 0,02 0,02 Błąd graniczny G mm 0,015 0,03 0,03 0,04 0,04 Powtarzalność r mm 0,005 0,01 0,01 0,02 0,02 Głębokość pomiaru L mm Długość końcówki (ruchom.) Hb mm 19,1 24,6 24, Długość końcówki (nieruch.) Hf mm 18,6 24,6 2, ø kulki końcówki d mm 1,5 1) 1,5 1) 1,5 2) 3 1) 3 2) Nacisk pomiarowy F N 0,8-1,2 1,1-1,6 1,1-1,6 1-1,5 1-1,5 Klasa ochrony IP67 IP67 IP67 IP63 IP63 Nr zamów

27 - 26 MaraMeter. Przyrządy wskazujące do wymiarów wewnętrznych Macki wewętrzne 838 TI do pomiaru otworów i rowków wewnętrznych C e c h y Do pomiarów w otworach i rowkach wewnętrznych Bardzo poręczne Dobrze widoczne znaczniki tolerancji Chronione przed odbryzgami brudem Końcówki pomiarowe z węglika Do pomiarów bezwzględnych IP65 W zakresie dostawy: Protokół kontroli Odmiana A Zakres pomiarowy mm, Nr zamów Odmiana B z uchwytem Zakres pomiarowy mm, Nr zamów Dane techniczne i wymiary Zastosowanie Odmiana A Odmiana B Zakres pomiarowy Meb mm Działka elementarna Skw mm 0,005 0,01 0,01 0,01 0,01 0,01 0,05 0,05 Błąd graniczny G mm 0,015 0,03 0,03 0,03 0,03 0,03 0,05 0,05 Powtarzalność r mm 0,005 0,01 0,01 0,01 0,01 0,01 0,025 0,025 Głębokość pomiaru L mm Głębokość rowka A mm 2,3 5,2 7,0 7,0 8,3 8,3 4,5 8 Szerokość rowka B mm 0,8 1,2 1,2 1,2 1,2 1,2 2,5 2,5 Długość końcówki (ruchoma) Hb mm 2,5 5,4 7,3 7,3 12,2 12,2 5,3 8,5 Długość końcówki (nieruch.) Hf mm 2,5 5,4 7,3 7,3 12,2 12,2 5,3 8,5 ø kulki końcówki d mm 0, ,5 2 Nacisk pomiarowy F N 0,8-1,2 1,1-1,6 1,1-1,6 1,1-1,6 1,1-1,6 1,1-1,6 1,2-2 1,2-2 Klasa ochrony IP65 IP65 IP65 IP65 IP65 IP65 Nr zamów

28 + MaraMeter. Przyrządy wskazujące do wymiarów wewnętrznych 27 Macki elektroniczne 838 EI do pomiaru otworów i rowków wewnętrznych C e c h y Kontrastowe wskazania LCD, Segmet wskazań analogowych Programy pomiarowe specyficzne dla użytkownika Pomiary absolutne/relatywne 2 diody sygnalizacji tolerancji Przełączanie mm/inch Klasa ochrony IP67 lub IP63 wg EN IP67 W zakresie dostawy: Protokół sprawdzenia, bateria Odmiana A Zakres pomiarowy mm, Nr zamów Odmiana B z chwytem Zakres pomiarowy mm, Nr zamów Dane techniczne i wymiary Odmiana A Odmiana B Zakres pomiarowy Meb mm Działka elementarna Skw mm 0,005 0,01 0,01 0,01 0,01 0,01 0,02 0,02 Błąd graniczny G mm 0,015 0,03 0,03 0,03 0,03 0,03 0,04 0,04 Powtarzalność r mm 0,005 0,01 0,01 0,01 0,01 0,01 0,02 0,02 Głębokość pomiaru L mm Głębokość rowka A mm 2,3 5,2 7,0 7,0 8,3 8,3 4,5 8 Szerokość rowka B mm 0,8 1,2 1,2 1,2 1,2 1,2 2,5 3 Długość końcówki (ruchoma) Hb mm 2,5 5,4 7,3 7,3 12,2 12,2 6 8,5 Długość końcówki (nieruch.) Hf mm 2,5 5,4 7,3 7,3 12,2 12,2 6 8,5 ø kulki końcówki d mm 0, ,5 2 Nacisk pomiarowy F N 0,8-1,2 1,1-1,6 1,1-1,6 1,1-1,6 1,1-1,6 1,1-1,6 1,2-1,7 1,3-1,8 Klasa ochrony IP67 IP67 IP67 IP67 IP67 IP67 IP63 IP63 Nr zamów Wyposażenie Nr zamów. Bateria Alkaliczna AAA 1,5 V dla odmiany A* Bateria alkaliczna AA 1,5 V dla odmiany B * potrzebne 2 sztuki

29 MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnętrznych Pojęcia i zasady: Przepisy kontroli i odbioru macek mechanicznych i elektronicznych 1. Podstawy Kontrola opera się częściowo na metodach kontroli podanych w normie niemieckiej DIN 878 dla czujników zegarowych i przepisach kontroli czujników VDI/ VDE/DGQ 2618 ark. 13. Przyrządy są bez szczególnych wskazówek traktowane jako przyrządy mierzące "bezwzględnie" z regulowanym punktem zerowym. 2. Pojęcia Pojęcia technik pomiaru długości patrz DIN 2257 cz. 1 i cz. 2 (patrz także rys. 1). 2.1 Zakr. zastosowań Awb Zakres zastosowań Awb przyrządu pomiarowego jest równy sumie zakresu pomiarowego i zakresu przestawiania Zakres pom. Meb Zakres pomiarowy Meb wskazującego przyrządu pomiarowego jest takim przedziałem wartości mierzonych, w którym zadane lub uzgodnione błędy graniczne nie są przekraczane. 2.3 Rozdzielczość Zw Rozdzielczość Zw wskazań cyfrowych jest zmianą wartości wielkości mierzonej, która powosuje zmianę wskazań o jedną cyfrę. Rozdzielczość odpowiadająca działce elementarnej podziałki kreskowej, jest podawana w jednostkach wielkości mierzonej. 2.4 Działka element. Skw Działka elementarna Skw jest podana na podziałce, np. 0,01 mm. Jest to odległość między 2 sąsiednimi kreskami podziałki. 2.5 Odchyłka w całym zakresie pomiarowym f M Odchyłka w całym zakresie pomiar. (rozstęp odcyłek) f M Wartość odległości rzędnych najwyższego i najniższego punktu na wykresie odchyłek przy zamykającym się ruchomym ramieniu. Błędy graniczne G dla f M są symetryczne wzgl. linii zerowej. Odchyłki w częściowym zakresie pomiarowym ft może być wyznaczana i podawana w świadectwach wzorcowania Ilustracja odchyłek przyrządu jedynie przy zastosowaniu elektronicznych metod pomiarowych. 2.6 Powtarzalność f w Powtarzalność f w jest wielkością rozrzutu wartości pomiarowych przy n pomiarach jednej i tej samej wielkości mierzonej w obrębie rozstępu odchyłek przy tym samym kierunku ruchu ruchomego ramienia pomiarowego (z reguły n jest równe 5). Możliwości pomiarowe przyrządów do pomiarów wewnętrznych Wartości w tablicy dotyczące szerokości A, B głębokości pomiaru L należy traktować wyłącznie jako zgrubne wartości orientacyjne. W każdym typie przyrządu wystepuje wzajemna zależność tych trzech wartości i od zakresu zastosowań Awb. Ilustruje to przykład obok tablicy. Dla każdego przyrządu do wymiarów wewnętrznych w tej tablicy można zażądać szczgółowego arkusza danych. Głębokość rowka A (mm) Zakres zastosowań Awb (mm) /55 0/55 0/56 0/56 0/57 0/57 0/57 0/57 0/57 0/57 0/58 0,5 1,4/55 1,4/56 1,4/56 1,4/56 1,4/56 1,4/56 1,4/56 1,4/57 1,4/57 1,4/57 1 1,4/56 1,4/56 1,4/56 1,4/56 1,4/56 1,4/56 1,4/56 1,4/56 1,4/57 1,5 1,4/55 1,4/55 1,4/55 1,4/55 1,4/56 1,4/56 1,4/56 1,4/56 2 1,4/55 1,4/55 1,4/55 1,5/55 1,5/55 1,5/56 1,5/56 2,5 1,4/55 1,5/55 1,5/55 1,6/55 1,6/55 1,6/55 3 1,5/54 1,6/54 1,6/55 1,6/55 1,6/55 3,5 1,6/54 1,6/54 1,6/54 1,6/55 4 1,7/54 1,7/54 1,7/54 4,5 1,7/53 1,8/54 Stosunek B/L L B = min szerokość rowka (mm) L = max użyteczna długość ramienia (mm) Awb A Przykład: Awb = 12 B = 1,4 A = 0,5 L = 56 B

30 + MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnetrznych 9-29 Głębokościomierz czujnikowy 837 C e c h y Duża stopa o hartowanej i szlifowanej na płasko powierzchni podstawy i zacisk do mocowania czujnika. Dane techniczne Zakres pomiarowy 0-10 mm Zakres zastosowań z końcówkami 837 v mm Stopa długość 60 mm szerok. 12 mm Otwór mocujący czujnika 8 mm Nr zamów.* * bez czujnika mm v mm Czujniki Stosować można wszystkie czujniki y tulejką mocującą 8 mm. Ze wzgl. na wielkość zakresu pom. zalecany jest czujnik 810 AT. Działka elementarna Zakres pomiarowy 0,01 mm 10 mm Nr zamów Opcjonalnie: czujniki cyfrowe 1075 lub 1086 patrz rozdz. 5 (jeśli zachodzi potrzeba dokumentowania danych pomiarowych). Wyposażenie Końcówki w zestawie 837 v zestaw 9 sztuk, stopniowanie co 10 mm. Powierzchnie pomiarowe sferyczne. Gwint przyłączeniowy M 2,5 Nr zam Futerał drewniany na przyrząd, czujnik i końcówki Nr zam

31 MaraMeter. Przyrządy wskazujące do wymiarów zewnętrznych i wewnetrznych Trzpienie pomiarowe do otworów 844 D C e c h y Do szybkiej kontroli średnic otworów, okrągłości i stożkowości Szczególnie przydatne do kontroli seryjnej wąskich tolerancji Nie jest potrzebne szukanie punktu zwrotnego (minimum wskazań) Nadaje się szczególnie do zastosowań w połączeniu z czujnikami cyfrowymi do dalszego przetwarzania wartości pomiarowych Iglica z węglika przenosi promieniowy ruch pomiarowy na przyrząd wskazujący (mikrokator) Stały nacisk pomiarowy dzięki wbudowanej sprężynie, co daje wyniki pomiarów niezależne od wprawy i właściwości osoby mierzącej Głowica, uchwyt mikrokatora, przedłużacze, elementy kątowe i ograniczniki głębokości twoobszerny system elementów modułowych Głowica pom. jako hartowany, chromowany twardo walec prowadzący z końcówkami pokrytymi węglikiem Dane techniczne głowic pomiarowych Zakres pom., wyhodząc od najmniej- szego wymiaru mierzonego otworu Wym. nomin. otworu 844 Dk/844Dkr 844 Dks (od 4 mm) 2,98-8 mm = - 0,02 + 0,1 mm = - 0,02 + 0,10 mm > 8-16 mm = - 0,02 + 0,15 mm = - 0,02 + 0,15 mm > mm = - 0,02 + 0,2 mm = - 0,02 + 0,15 mm > mm = - 0,03 + 0,2 mm = - 0,03 + 0,15 mm > mm = - 0,04 + 0,2 mm = - 0,04 + 0,15 mm Przy zamówieniu podawać średnicę nomin. i pasowanie lub wymiary graniczne sprawdzanego otworu, np.: Średnica otworu Tolerancja 35 D µm 35 H µm 35 R µm Dokładność Histereza wart. pomiar. 0,4 µm Powtarzalność 1 µm Liniowość 1 % Liniowość 844 Dks >16 mm 2 % końcówka czujnika iglica Średnice walca prowadzącego wykonuje się od 0,02 do 0,07 mm mniejszą niż najwniejszy wymiar sprawdzanego otworu. Przykład: Trzpień pomiarowy 844 Dk dla otworu 35 D7 Wymiar nominalny: 35 mm Wymiar najmniejszy: 35,080 mm Wymiar najmniejszy: 35,105 mm Zakres pomiarowy: 35,050-35,280 mm walec prowadzący końcówka pomiar.
