1 PEŁNE WSPARCIE WASZYCH PRAC KONTROLNYCH. Martool Aktualne informacje o produktach MARTOOL można znaleźć na naszej stronie internetowej: WebCode Pomoce do pomiarów, mocowania i ustawiania MarTool są nieodłącznymi pomocnikami w technice pomiarów produkcyjnych. Prostota ich użytkowania stanowi o ich wielostronności w praktyce dnia codziennego. Czy to kontrola kątów na części produkcyjnej, czy płyta pomiarowo-kontrolna pasująca do precyzyjnego wysokościomierza - wszystko znajdziecie w MarTool. Wybitne cechy jakościowe pomocy MarTool stawiają Was zawsze po stronie niezawodności kontroli.

2 + MarTool 104 Liniały włosowe 12-2 MarTool 105 / 105 F /105 Y /105 Z Kątowniki 12-2 MarTool 106 UF / 106 ES Kątomierze uniwersalne 12-4 MarTool 107 AG /107 Us /107 Ug Płyty pomiarowo-kontrolne z granitu, wyposażenie 12-6 MarTool 107 MH / 107 V Pryzmy pomiarowe i mocujące 12-9

3 MarTool. Pomoce pomiarowo-kontrolone PRZEGLĄD: LinIAŁY i KĄTOWNIKI 105 Z 105 F Y 104 H Liniały włosowe 104 H Stal nierdzewna, hartowana i szlifowana Izolacja termiczna Jeden koniec ostrzowy Dostawa: w opakowaniu z kartonu Dokładność wg DIN 874, arkusz 2 Tolerancja prostoliniowości t krawędzi pomiarowej wynika ze wzoru: l t = 2 + µm 250 Długość ramienia Przekrój Masa Nr zamów. mm (inch) mm kg 75 (3 ) 22 x 6 0, (4 ) 22 x 6 0, (5 ) 22 x 6 0, (6 ) 22 x 6 0, (8 ) 22 x 6 0, (12 ) 30 x 7 0, (16 ) 40 x 7 0, (20 ) 40 x 7 0, gdzie długość l w mm Kątowniki płaskie 105/0 Stal nierdzewna, hartowana i szlifowana Dostawa: w opakowaniu z kartonu Dokładność Klasa dokładności 0 DIN 875 Długość ramienia Przekrój Masa Nr zamów. mm (inch) mm kg 50 x 40 (2 x 1.6 ) 14 x 4 0, x 50 (3 x 2 ) 15 x 4 0, x 70 (4 x 3 ) 20 x 5 0, x 100 (6 x 4 ) 25 x 6 0, x 130 (8 x 5.1 ) 30 x 7 0, x 200 (12 x 8 ) 40 x 8 1,

4 Kątowniki oporowe 105 F/0 Dokładność Klasa dokładności 0 DIN 875 Tolerancja prostopadłości t pow. kontrolnych wynika ze wzoru: t = 5 + l µm 50 Długość ramienia Przekrój Masa Nr zamów. mm (inch) mm kg 50 x 40 (2 x 1.6 ) 13,5 x 5 0, x 50 (3 x 2 ) 15 x 4 0, x 70 (4 x 3 ) 20 x 5 0, x 100 (6 x 4 ) 25 x 6 0, x 130 (8 x 5.1 ) 30 x 7 0, x 200 (12 x 8 ) 40 x 8 1, (długość l większego ramienia w mm) Kątowniki włosowe 105 Y Stal nierdzewna, hartowana i szlifowana Dostawa: w opakowaniu z kartonu Dokładność Klasa dokładności 00 DIN 875 Długość ramienia Przekrój Masa Nr zamów. mm (inch) mm kg 50 x 40 (2 x 1.6 ) 14 x 4 0, x 50 (3 x 2 ) 16 x 4 0, x 70 (4 x 3 ) 20 x 5 0, x 100 (6 x 4 ) 25 x 6 0, x 130 (8 x 5.1 ) 30 x 7 0, x 200 (12 x 8 ) 40 x 8 0, x 330 (20 x 13 ) 45 x 10 2, Kątowniki 105 Z Stal nierdzewna, hartowana i szlifowana Jedno ramię grubsze, drugie cieńsze bez krawędzi włosowej Dostawa: w opakowaniu z kartonu Dokładność Klasa dokładności 0 DIN 875 Tolerancja prostopadłości t pow. kontrolnych wynika ze wzoru: l t = 5 + µm 50 Długość ramienia Przekrój Masa Nr zamów. ramię ramię cieńsze grubsze mm (inch) mm mm kg 50 x 40 (2 x 1.6 ) 16 x 2 14 x 10 0, x 50 (3 x 2 ) 16 x 2 14 x 10 0, x 70 (4 x 3 ) 20 x 3 18 x 12 0, x 100 (6 x 4 ) 26 x 3 24 x 14 0, x 130 (8 x 5.1 ) 30 x 4 28 x 16 0, x 200 (12 x 8 ) 40 x 6 38 x 20 1, (długość l grubszego ramienia w mm)

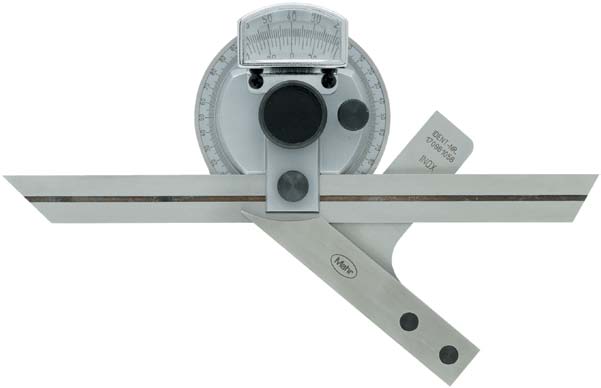

5 Kątomierz uniwersalny 106 UF Z precyzerem Ze stali nierdzewnej Podziałka i noniusz chromowane matowo (bez odbicia światła), odczyt bez błędu paralaksy Długość ramienia Zakres pom. Działka noniusza Rozstęp odchyłek Nr zamów. mm stopnie minuty minuty o o o Radełkowany wkręt zaciskowy wymiennej szyny W zakresie dostawy: lupka odczytowa, wymienna szyna i etui Wyposażenie Nr zamów. Szyny wymienne 106 Us ze stali nierdzewnej, hartowane (wyposażenie normalne) Długości szyn 150 mm mm mm UFv Dalsze wyposażenie Podstawka 106 UFv z płaską i pryzmową powierzchnią podstawy dla średnic 5 30 mm długość 90 mm, szerokość 25 mm Kątownik oporowy 106 UFw do bardzo małych i ostrych kątów, przykręcany na nieruchomym ramieniu kątomierza 106 UFw

6 Kątomierz uniwersalny cyfrowy 106 ES RS232C IP51 Niezawodny odczyt na kontrastowym wyświetlaczu LCD, wysokość cyfr 8,5 mm Wskazania w stopniach i minutach kątowych lub dziesiętnych stopnia Zerowanie wskazań w dowolnym miejscu zakresu pomiar. Pokrętło do blokowania (zaciskania) szyny Precyzer ułatwia ustawianie na kątomierzu żądanego kąta Dźwignia blokujaca przed niepowołanym przestawieniem Płyta podstawy i liniały pomiarowe (szyny) ze stali nierdzewnej, krawędzie pomiarowe hartowane Wyjście danych Opto RS232C Max prędkość przestawiania 3 obroty / sec. Pojemnościowy układ pomiarowy, trwałość baterii ca 2 lata W zakresie dostawy: bateria, szyna 300 mm i etui Zakres pomiarowy Rozdzielczość Rozstęp odchyłek Nr zamów. przełączany 1 x 360 lub 1 minuta kątowa lub 0,01 ± 2 minuty kątowe x 180 lub 4 x 90 Wyposażenie Nr zamów. Szyny wymienne 106 ESs ze stali nierdzewnej, hartowane Długości szyn 150 mm mm mm Bateria 3V, Typ CR Kabel przesyłu danych Opto RS232C (2 m), wtyk SUB-D, 9-pin 16 ESv ESv Podstawka 106 ESv z płaską i pryzmową powierzchnią podstawy dla średnic 5 30 mm, dług. 90 mm, szerok. 25 mm Kątownik oporowy 106 UFw do bardzo małych i ostrych kątów, przykręcany na nieruchomym ramieniu kątomierza

7 Płyty pomiarowo-kontrolne 107 G z granitu twardego Do pomiarów, prac traserskich, tuszowania i docierania części precyzyjnych Z selekcjonowanego, drobnoziarnistego granitu twardego Gęsty rozkład ziarn daje homogeniczną strukturę Twardość 6-7 w skali Mohs a Powierzchnia robocza docierana na jedwabisty mat nie daje refleksów światła Absolutna odporność na korozję Antymagnetyczne i nieprzewodzące Łatwe przesuwanie środków pomiarowo-kontrolnych po powierzchni płyty Wielkość Grubość Masa Nr zamów.* klasa dokładności mm mm kg 00 DIN DIN DIN 876 Tolerancja płaskości t 1 powierzchni roboczej 400 x wynika z poniższych wzorów: 400 x Klasa dokładności Tolerancja płaskości 630 x wg DIN 876 w µm 630 x t 1 = 2 ( 1 +l /1000) 800 x t 1 = 4 ( 1 +l /1000) 1000 x t 1 =10 ( 1 +l /1000) 1200 x x Długość l w mm 2000 x Na życzenie płyty o innych wymiarach. * bez szafki/stelaża

8 Ustawianie płyt pomiarowo-kontrolnych 107 G do 2000 x 1000 mm Ugięcie płyty pomiarowo-kontrolnej jest najmniejsze przy ustawieniu na punktach podporowych A. Dla płyt długości powyżej 1000 mm zaleca się podpory przeciwprzechyłowe w punktach B. Punkty podparcia A (punkty Bessel a, 0,22 x l lub b od krawędzi płyty). Punkty B jako podpory przeciwprzechyłowe x x x x Punkt podparcia A Punkt podparcia B Wyposażenie Liczba Nr zamów. Regulowane podpory 107 Asa do płyt pomiarowo-kontrolnych do ustawiania płyt na szafkach lub stelażach; 3 szt. do podparcia, 2 szt. jako podpory przeciwprzechyłowe 1 szt

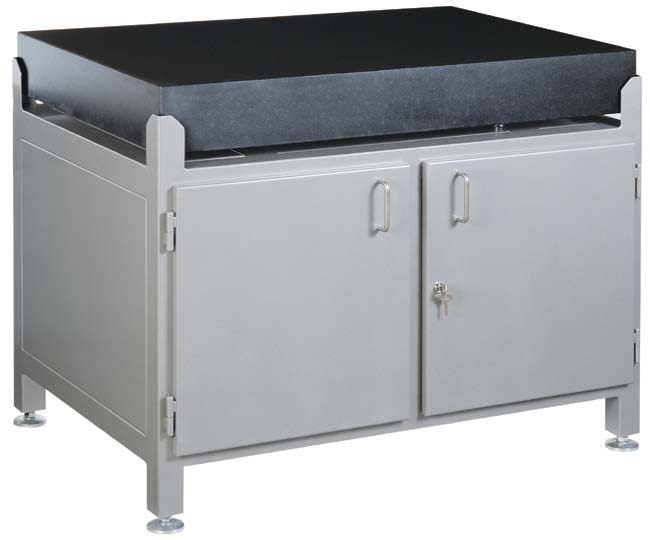

9 Szafki 107 Us pod płyty pomiarowo-kontrolne Szczególnie sztywna budowa z rur czworokątnych, pokryta blachą 3 przestawne na wysokość śruby podporowe Dla płyt wielkości od 1000 mm, 2 dodatkowe śruby jako podpory przeciwprzechyłowe Kątowniki w narożach chronią przed obsunięciem i kolizją przy manipulowaniu wiekszymi ciężarami Drzwiczki zamykane centralnie dla płyt wielkości Wysokość robocza mm mm Nr zamów.* Stelaże 107 Ug pod płyty pomiarowo-kontrolne 630 x x x x x x x * bez płyty Szczególnie sztywna budo- -wa z rur czworokątnych, pokryta blachą 3 przestawne na wysokość śruby podporowe Kątowniki w narożach chronią przed obsunięciem i kolizją przy manipulowaniu wiekszymi ciężarami Dla płyt wielkości od 1000 mm, 2 dodatkowe śruby jako podpory przeciwprzechyłowe dla płyt wielkości Wysokość robocza mm mm Nr zamów.* 630 x x x x x x x * bez płyty

10 Pryzmy magnetyczne 107 MH do pomiarów i mocowania Do pomiarów oraz prac traserskich w izbie pomiarów i produkcji Do mocowania części przy wierceniu, szlifowaniu i lżejszych pracach frezarskich Wbudowany układ magnesów zabezpieczony przed wnikaniem wilgoci Stała siła przyczepności Strony górne i dolna oraz przeciwna do wyłącznika magnetyzowane jednoczesnie po obróceniu wyłącznika w pozycję Włączone Powietrzchnie oporowe i pomiarowe hartowane i szlifowane Dostawa pojedynczo lub dobrane parami Wyposażenie Nr zamów. Futerał drewniany (na 1 pryzmę) Dokładność (odchyłki): Płaskość i równoległość 5 µm Kąty między czołem i bokami lub wycięć pryzmowych 5 µm Symetria wycięć pryzmowych 5 µm Różnica wysokości wycięć pryzmowych przy dostawie parami 5 µm Długość x Szerokość x Wysokość 100 x 70 x 95 mm Dla wałków o średnicach 5-65 mm Kąt pryzmy 90 Masa jednostkowa 4 kg Siła przywierania pow. płaskich 1000 N (100 kp) Siła przywierania pow. pryzm 750 N (75 kp) Nr zamów. pojedynczo Nr zamów. para Przyzma pomiarowa 107 V Do kontroli małych części walcowych na okrągłość i jednakową grubość Z pryzmą 108 o Stal specjalna, hartowana i szlifowana Dostawa pojedynczo lub dobrane parami Dokładność (odchyłki): Równoległość wycięcia pryzmowego do powierzchni czołowych 2 µm Różnica wysokości wycięć pryzmowych przy dostawie parami 5 µm Długość x Szerokość x Wysokość 30 x 30 x 30 mm Dla wałków o średnicach 2-25 mm Kąt pryzmy 108 Masa jednostkowa 0,2 kg Nr zamów. pojedynczo Nr zamów. para
