1 Druk 3D w pracowni protetycznej tech.dent Szymon Rosiński

2 Czym jest druk 3D? Ogólna zasada działania drukarki 3D opiera się o warstwy. Każdy przedmiot, który powstał na drukarce 3D składa się z wielu warstw, które zostały ułożone jedna na drugiej. Każda drukarka 3D posiada zatem elementy ruchome, które pozwolą na wydrukowanie kolejnej warstwy na poprzedniej. Każda warstwa ma swoją niewielką wysokość. Im mniejsza wysokość warstwy tym większa rozdzielczość wydruku. Oznacza to, że wysokość warstwy wpływa na gładkość wydrukowanych powierzchni oraz na to czy wydruk będzie ładnie wyglądał. Każda technologia druku 3D używa innego materiału, który spajany jest w inny sposób. 2 2

3 Technologie druku 3D FDM Fused Deposition Modeling DLP Digital Light Processing SLS Selective Laser Sintering SLA Stereolitografia I inne... 3

4 SLA FORM2 FORMLABS Wiązka lasera odchylana jest przez system luster, skanuje powierzchnię żywicy w miejscu gdzie żywica ma być utwardzona ( ma powstać model). Po utwardzeniu warstwy następuje obniżenie platformy na której powstaje model w celu naniesieniu kolejnej warstwy nie utwardzonej żywicy 4

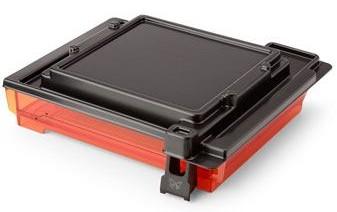

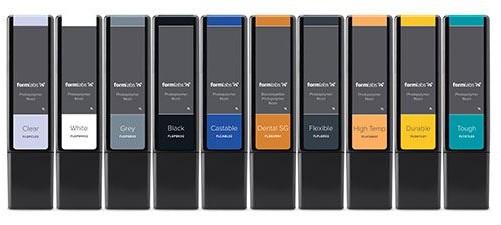

5 FORM2 materiały konsumpcyjne 5

6 DLP MICRO PLUS XL / VIDA Proces zbliżony do SLA, z tym że żywicę nie utwardza się wiązką lasera, a światłem emitowanym przez projektor zamontowany pod pojemnikiem z żywicą. Zaletą tej metody jest to, że cała warstwa jest naświetlana (utwardzana) równocześnie. 6

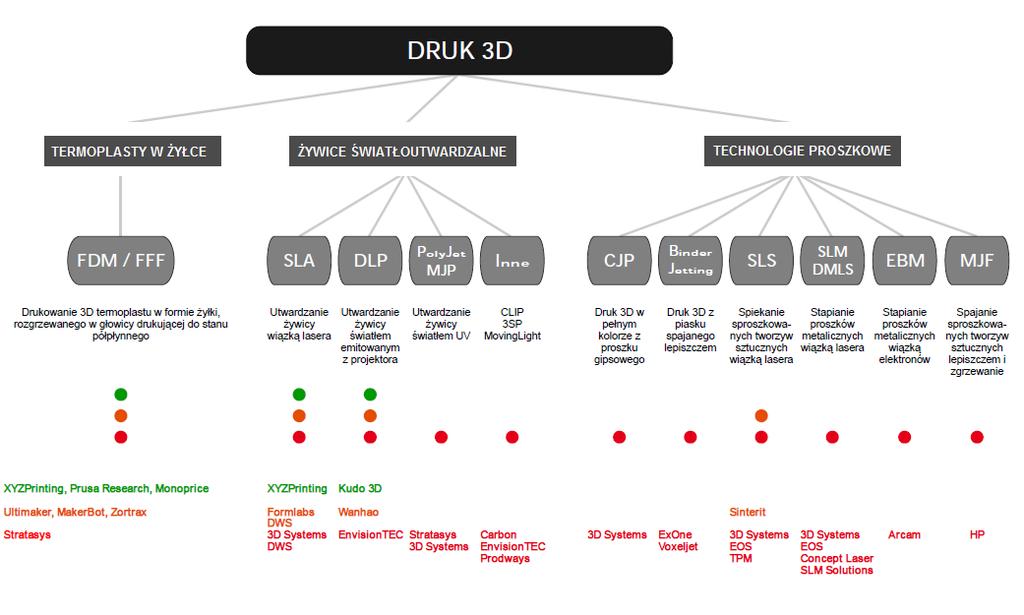

7 Technologie druku w pigułce 7

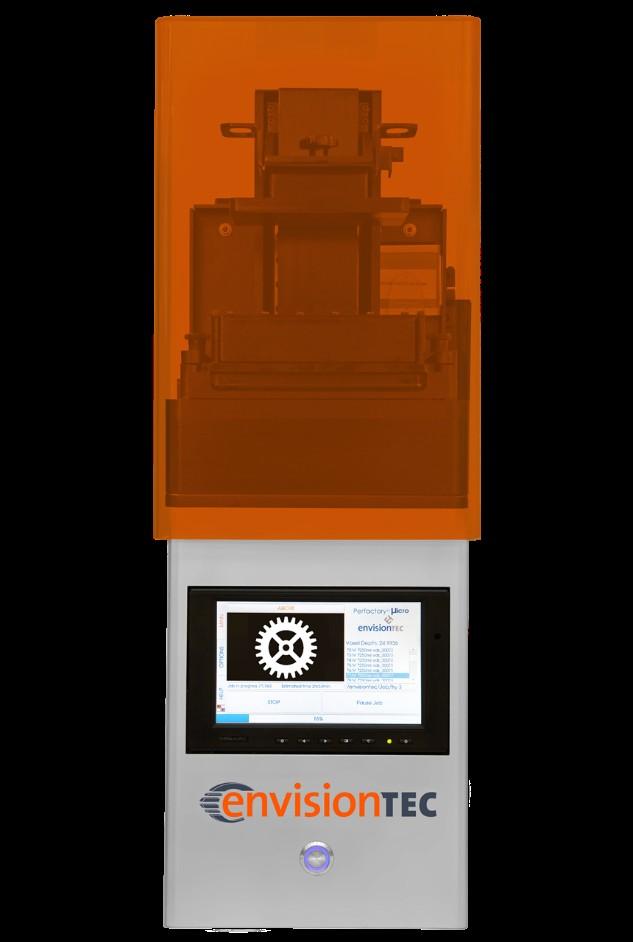

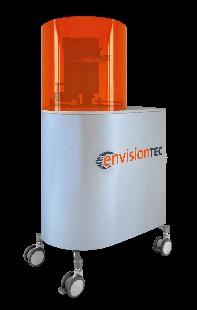

8 Micro Plus XL Modele pod ClearAlignery Szablony chirurgiczne Modele diagnostyczne Szyny nagryzowe i inne Korony i mosty do odlania Tymczasowe mosty i korony Protezy szkieletowe Płyty protez Modele ortodontyczne do techniki nasypowej Nakładki transferowe do zamków ort. Maski dziąsłowe Pole robocze: 120 x 74 x 85 mm XY resolution 82µm X, 105µm Z resolution 25µm-100µm Drukowanie nawet do 15mm/h

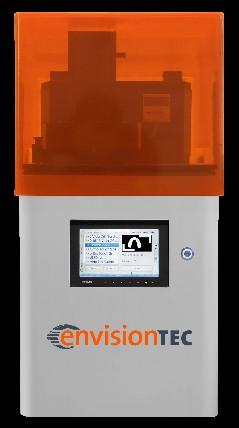

9 Vida Modele pod ClearAlignery Szablony chirurgiczne Modele diagnostyczne Szyny nagryzowe i inne Korony i mosty Protezy szkieletowe Modele ortodontyczne do techniki nasypowej Maski dziąsłowe Pole robocze: 140 x 79 x 79 mm XY resolution 73µm in standard Z resolution Dynamic 5µm-100µm Drukowanie nawet do 15mm/h Tymczasowe mosty i korony Płyty protez Nakładki transferowe do zamków ort.

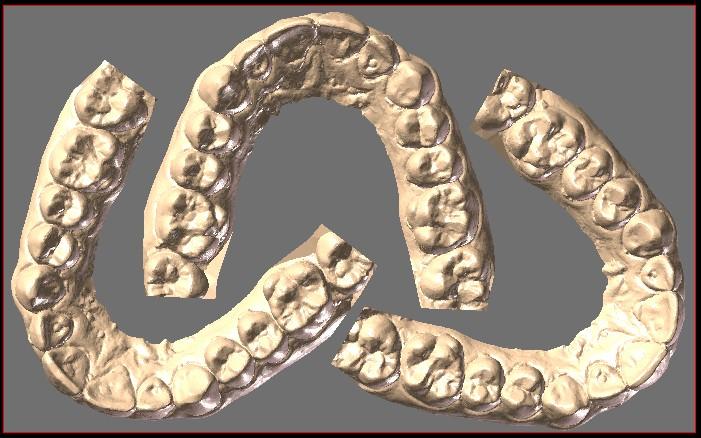

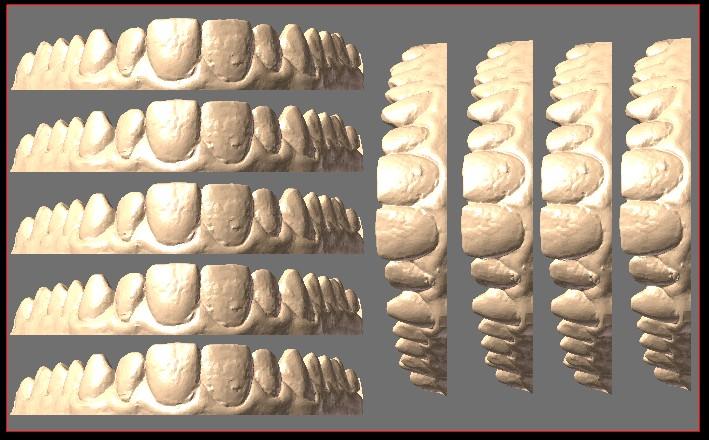

10 Micro Plus XL / VIDA 3 aligner modele w 1h 9 aligner modeli w 2 ½ h

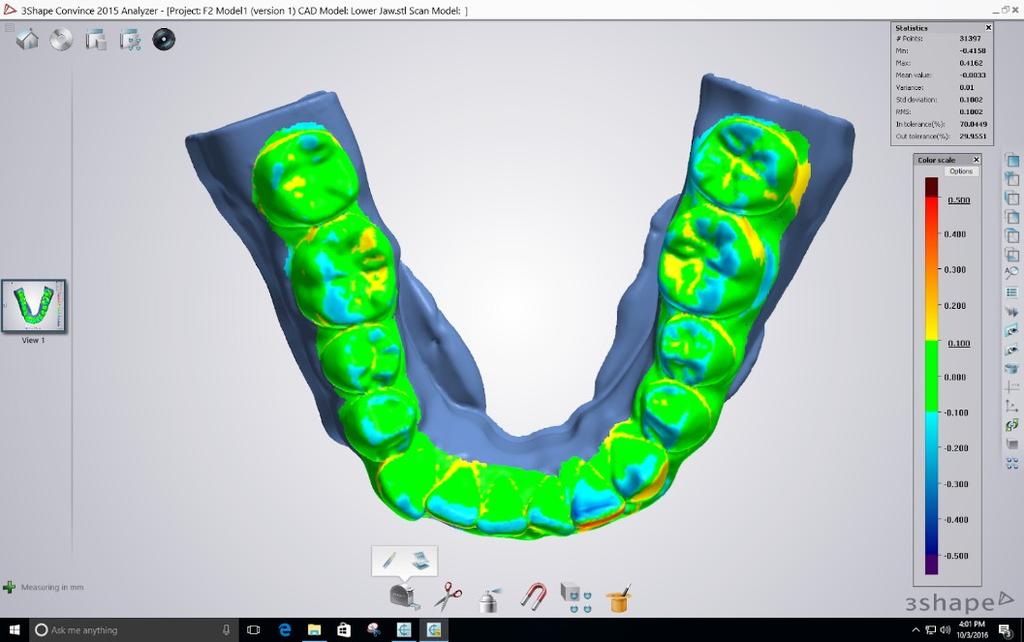

11 Analiza dokładności druku SLA-FORM 2 Model- 70% 100Micron DLP- VIDA Model- 95% 100Micron

12 Analiza dokładności druku SLA-FORM 2 Model- 200 Micron DLP- VIDA Model- 200 Micron

13 Materiały Envisiontec i ich zastosowanie

14 Klasyfikacja wyrobów medycznych Class I: Wszystkie urządzenia inwazyjne w odniesieniu do otworów ciała do krótkotrwałego stosowania do 30 dni w jamie ustnej do gardła, w kanale słuchowym do bębenka usznego lub w jamie nosowej. Class IIa: Wszystkie urządzenia inwazyjne w odniesieniu do otworów ciała do stosowania w jamie ustnej do gardła, w kanale słuchowym do bębenka usznego lub w jamie nosowej powyżej 30 dni

15 Żywice techniczne Żywice spalające się Press-E-Cast korony i mosty E-Partial korony, mosty i szkielety Żywice do produkcji modeli, dziąseł i płyt protez E-Model na modele, modele ze słupkami, modele pod technikę nasypową i pod modele Clearaligner, E-Denstone na modele i modele dzielone ( słupki ) E-Ortho Shape modele pod Clearaligner E-Gum maska dziąsłowa

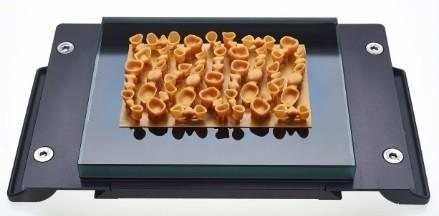

16 Korony, mosty i protezy szkieletowe Materiał: Press-E-Cast Duża zawartość wosku Do 5 punktów w moście Bardzo niska ekspansja Bardzo dokładna powierzchnia Łatwy w odlaniu Bardzo dokładna

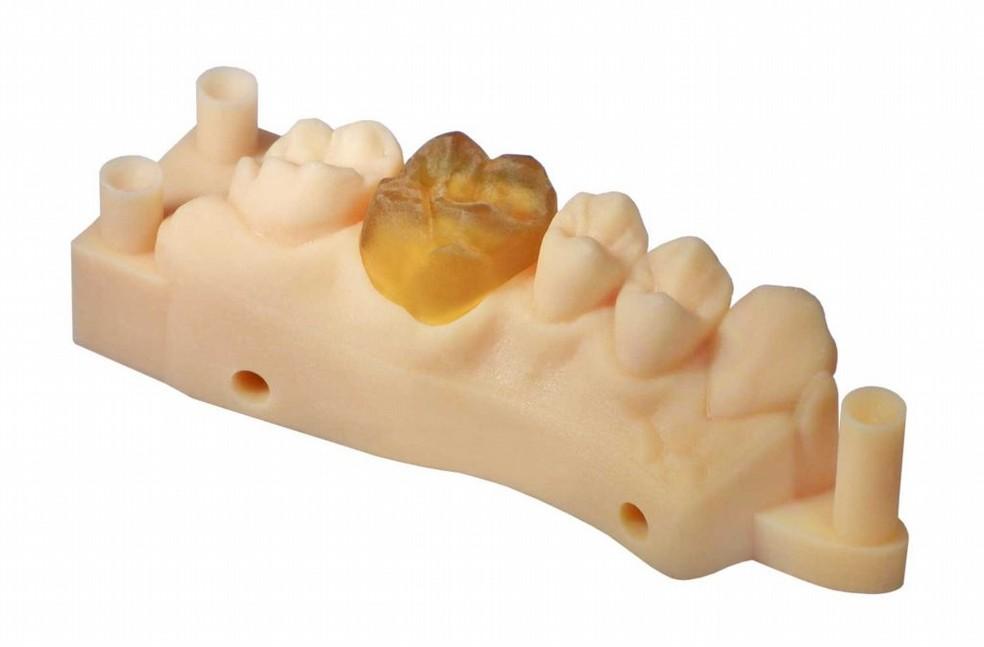

17 Korony, mosty i protezy szkieletowe Material: E-Partial Wysoka wytrzymałość Pasuje do wykonania cienkich prac Łatwy do całkowitego spalenia

18 Modele/ Modele ort./ Modele ze słupkami Materiał: E-Model Gładka powierzchnia, dobre odwzorowanie powierzchni Powierzchnia podobna do gipsu Stabilne wymiary Najbardziej wszechstronny materiał w drukowaniu

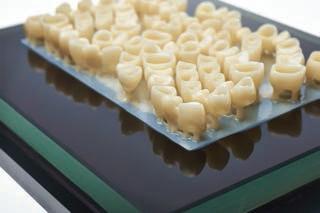

19 Tymczasowe korony i mosty Material: E-Dent400 Do użycia w jamie ustnej Gładka powierzchnia Dostępny w kolorze VITA A 3.5 CE (Class IIa in Europe)

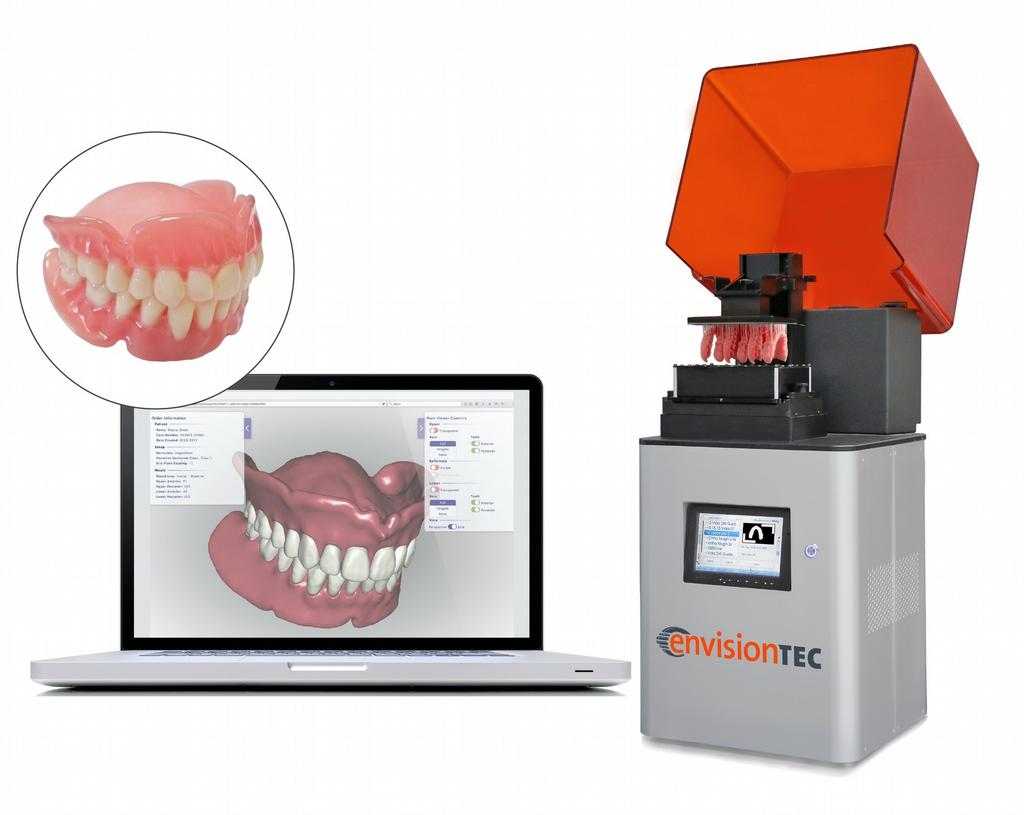

20 Płyty protez Material: E-Denture Class IIa in Europe FDA / CE

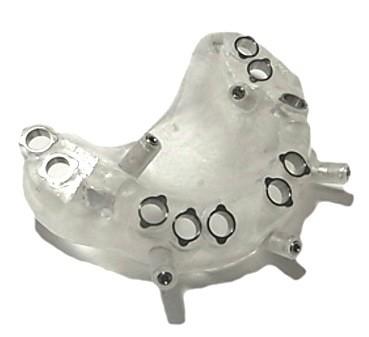

21 Szablony chirurgiczne Materiał: E-Shell600 Materiał do produkcji szablonów chirurgicznych do prawidłowego wszczepienia implantu Materiał jest transparentny

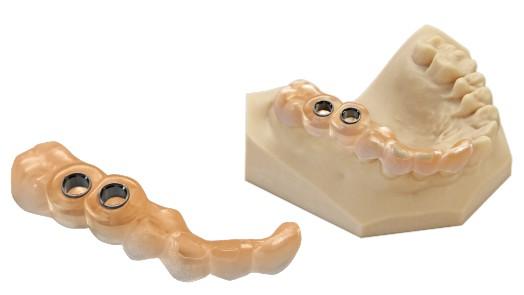

22 Szablony chirurgiczne Materiał: E-Guide tint Materiał do produkcji szablonów chirurgicznych Może być sterylizowany w autoklawach

23 Szyny zgryzowe Materiał: E-Guard Używany na różne szyby zgryzowe Minimum grubości of 1.5mm CE Class IIa (Europe) Transparentny

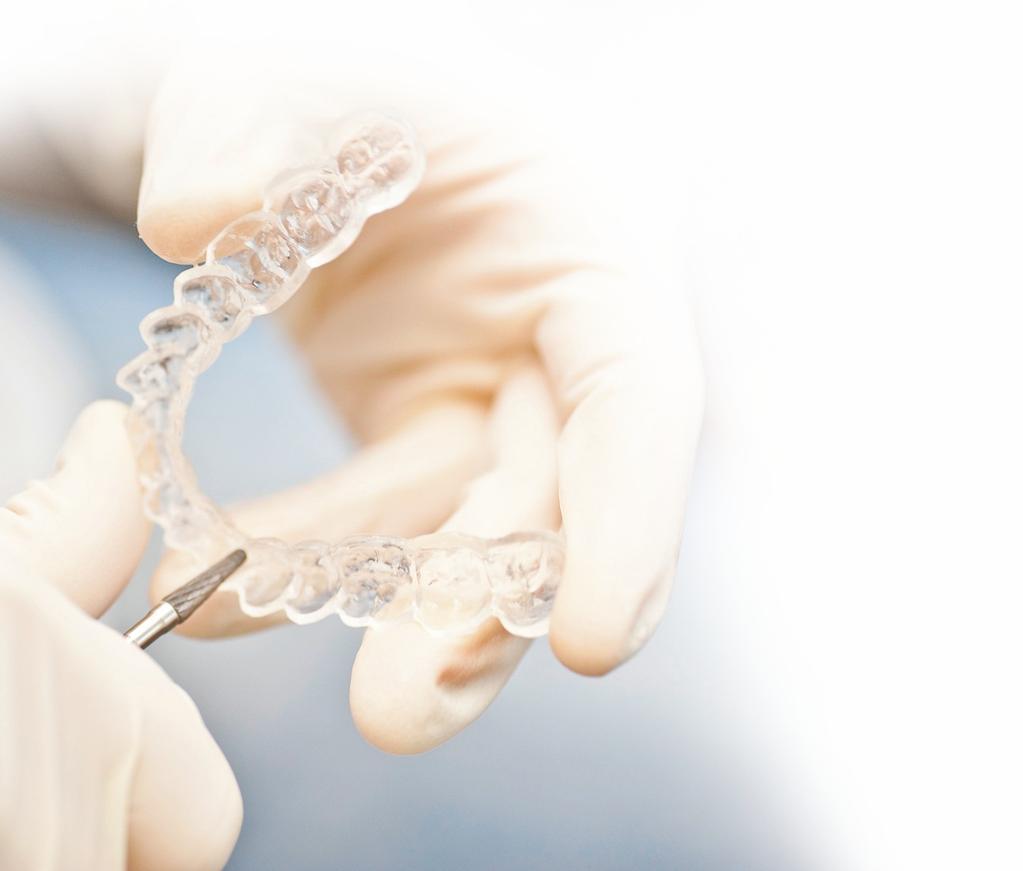

24 Aligner models Materiał: E-Model Modele pod produkcję szyn ortodontycznych Modele pod termoforming Modele pod Clearaligner

25 Modele w ortodoncji Materiał: E-OrthoShape Modele do produkcji wyrobów ortodontycznych Modele pod termoforming Modele pod transfery zamków ort. TYLKO DLP

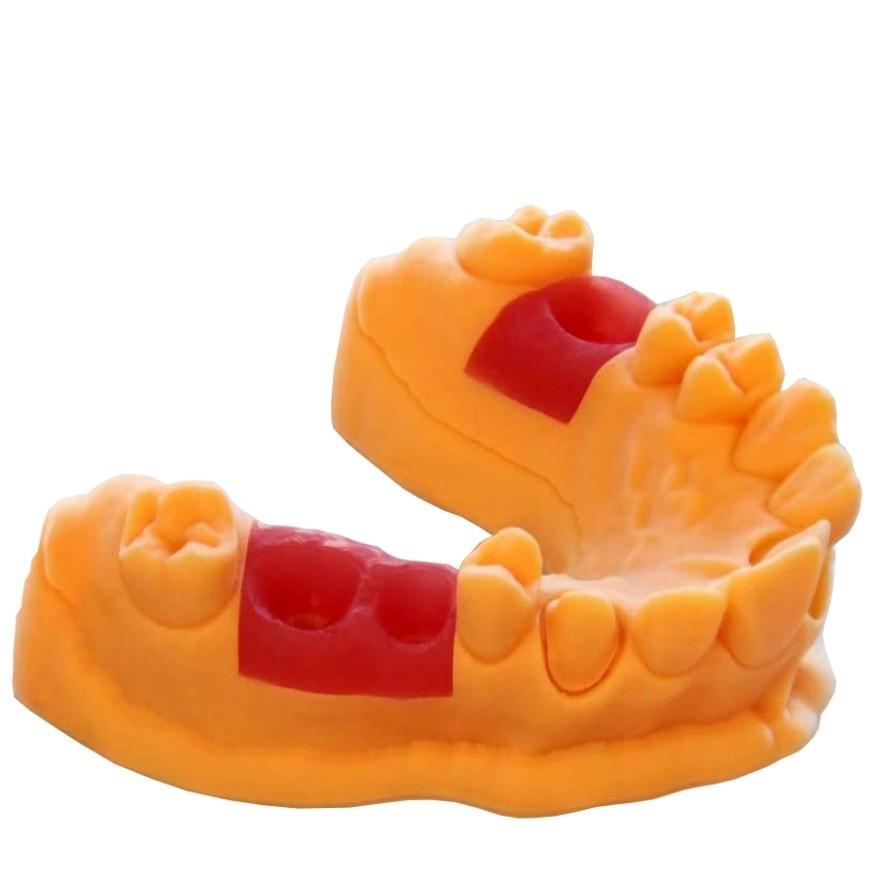

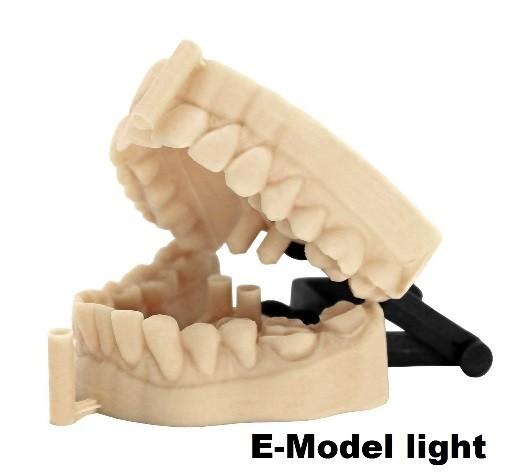

26 Maska dziąsłowa Materiał: E-Gum Maska dziąsłowa Elastyczny materiał który może być użyty w połączeniu z EDenstone / E-Model light

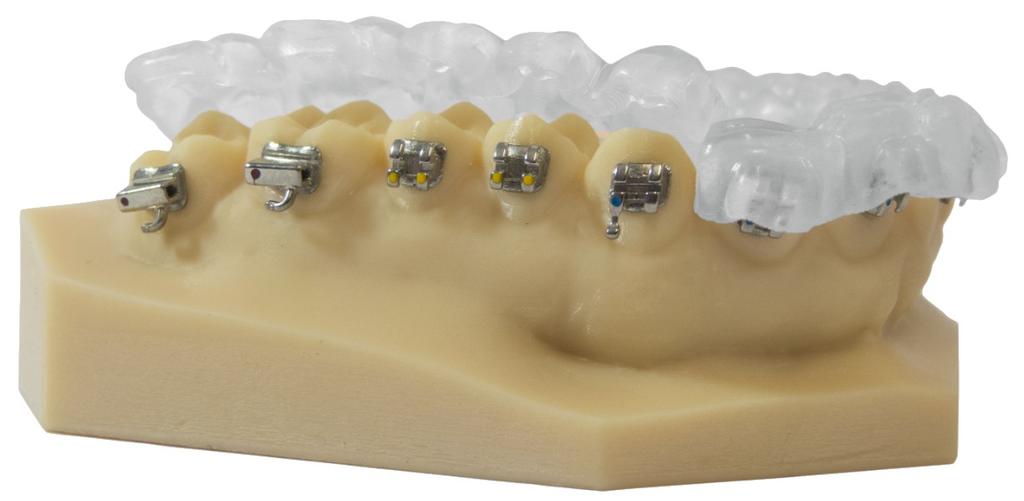

27 Szyny transferowe do zamków ort. Materiał: E-IDB Transparentny materiał do produkcji szyn matrycowych do ort. Elastyczny Zmniejsza czas montowania zamków u pacjenta Zmniejsza koszty produkcji CE Class I in Europe

28 Digital workflow

29 Workflow 3D CAD Model Voxel (2D) Wydruk

30 Scan & CAD 3D scanner Wycisk Wycisk elektroniczny

31 The Process Projektowanie Gotowy produkt Generowanie supportów Polimeryzacja Wygenerowanie pracy (RP Software) Suszenie Drukowanie Czyszczenie

32 Dziękuję za uwagę
