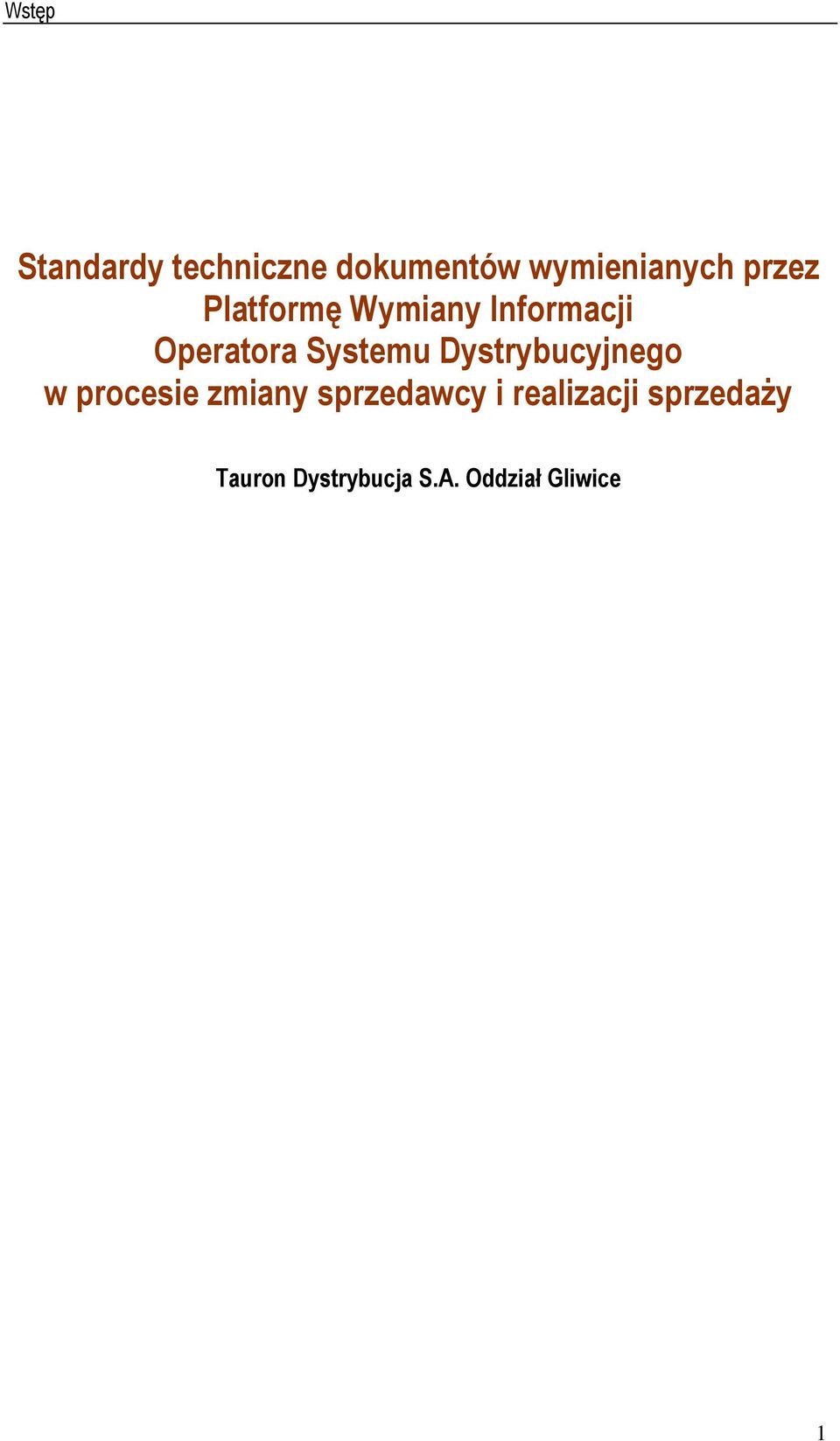

1 Wstęp Standardy techniczne dokumentów wymienianych przez Platformę Wymiany Informacji Operatora Systemu Dystrybucyjnego w procesie zmiany sprzedawcy i realizacji sprzedaŝy Tauron Dystrybucja S.A. Oddział Gliwice 1

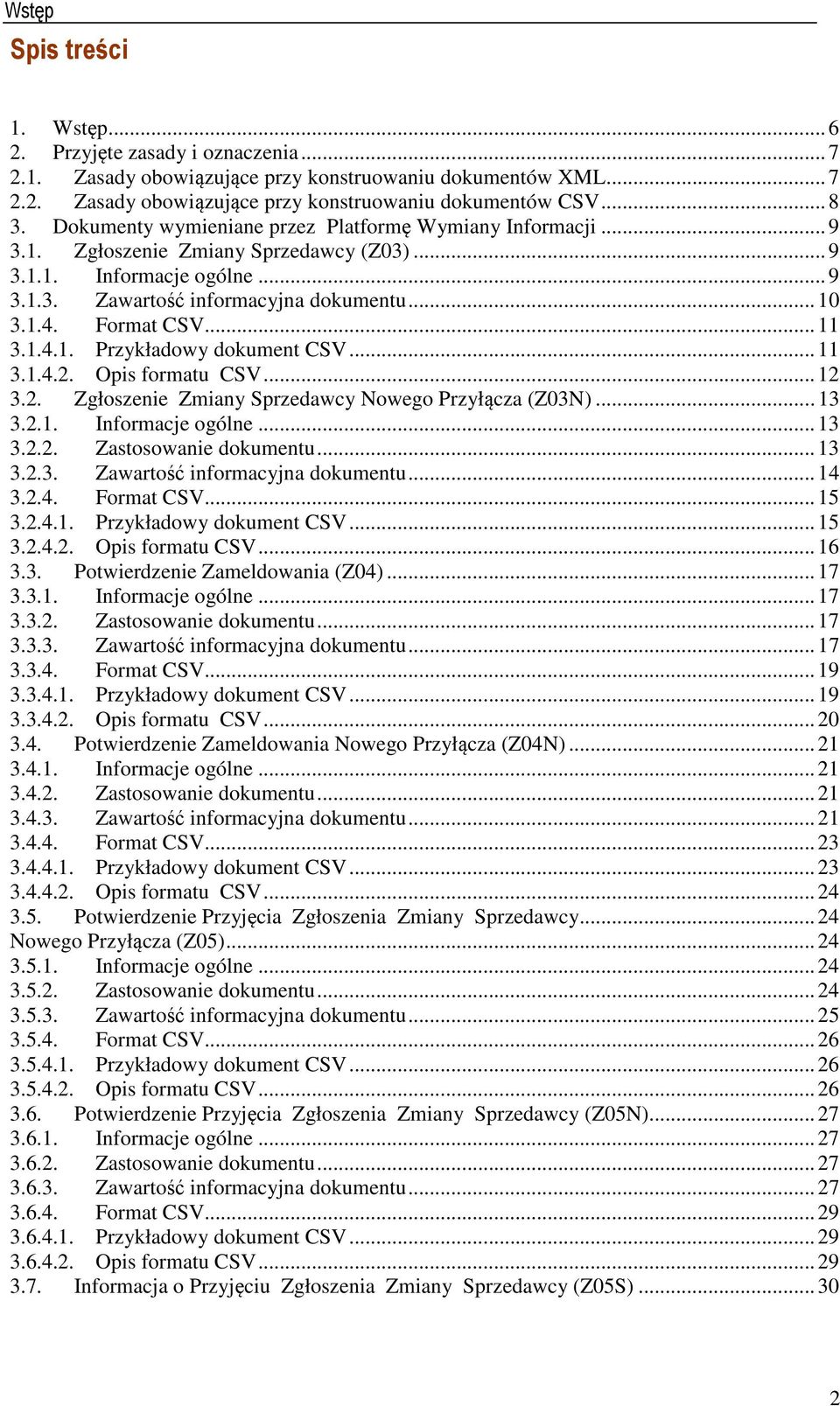

2 Wstęp Spis treści 1. Wstęp Przyjęte zasady i oznaczenia Zasady obowiązujące przy konstruowaniu dokumentów XML Zasady obowiązujące przy konstruowaniu dokumentów CSV Dokumenty wymieniane przez Platformę Wymiany Informacji Zgłoszenie Zmiany Sprzedawcy (Z03) Informacje ogólne Zawartość informacyjna dokumentu Format CSV Przykładowy dokument CSV Opis formatu CSV Zgłoszenie Zmiany Sprzedawcy Nowego Przyłącza (Z03N) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Przykładowy dokument CSV Opis formatu CSV Potwierdzenie Zameldowania (Z04) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Przykładowy dokument CSV Opis formatu CSV Potwierdzenie Zameldowania Nowego Przyłącza (Z04N) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Przykładowy dokument CSV Opis formatu CSV Potwierdzenie Przyjęcia Zgłoszenia Zmiany Sprzedawcy Nowego Przyłącza (Z05) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Przykładowy dokument CSV Opis formatu CSV Potwierdzenie Przyjęcia Zgłoszenia Zmiany Sprzedawcy (Z05N) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Przykładowy dokument CSV Opis formatu CSV Informacja o Przyjęciu Zgłoszenia Zmiany Sprzedawcy (Z05S)

3 Wstęp Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Przykładowy dokument CSV Opis formatu CSV Raport Pomiarowy (Z06) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Przykładowy dokument CSV Opis formatu CSV Potwierdzenie Wymeldowania (Z08) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokument Format CSV Przykładowy dokument CSV Opis formatu CSV Zakończenie Sprzedaży (Z08_KONIEC) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokument Zakończenie Sprzedaży O (Z08_KONIEC_O) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokument Dobowy Planowany Profil Zagregowany dla MB (Z12) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Przykładowy dokument CSV dla Sprzedawcy na MD Przykładowy dokument CSV dla URB na MD Przykładowy dokument CSV dla URB na MB Opis formatu CSV dla Sprzedawcy na MD Opis formatu CSV dla URB na MD Opis formatu CSV dla URB na MB Konfiguracja MB (Z13) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Forma CSV Opis formatu CSV Konfiguracja MB (Z13S) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Forma CSV

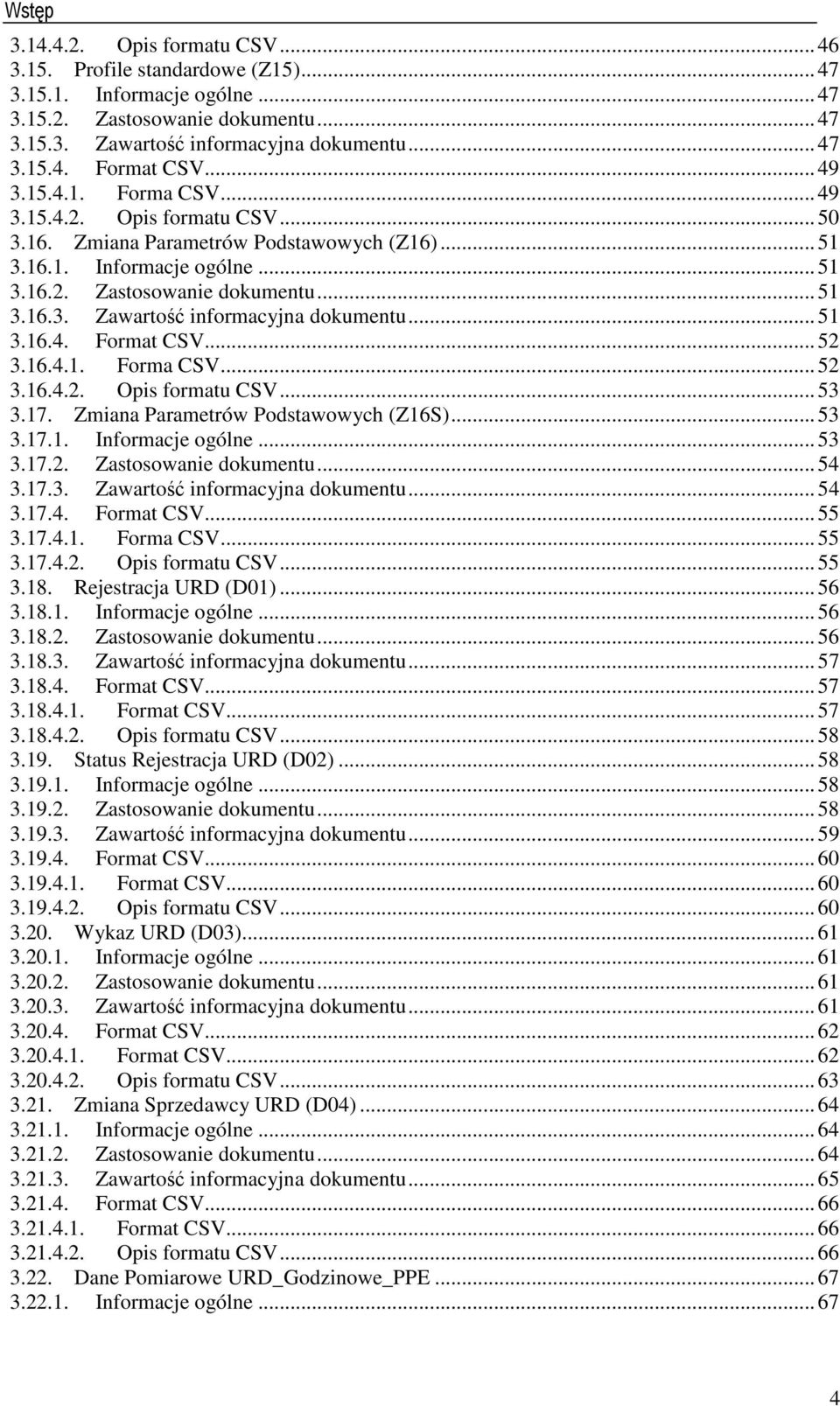

4 Wstęp Opis formatu CSV Profile standardowe (Z15) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Forma CSV Opis formatu CSV Zmiana Parametrów Podstawowych (Z16) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Forma CSV Opis formatu CSV Zmiana Parametrów Podstawowych (Z16S) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Forma CSV Opis formatu CSV Rejestracja URD (D01) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Format CSV Opis formatu CSV Status Rejestracja URD (D02) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Format CSV Opis formatu CSV Wykaz URD (D03) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Format CSV Opis formatu CSV Zmiana Sprzedawcy URD (D04) Informacje ogólne Zastosowanie dokumentu Zawartość informacyjna dokumentu Format CSV Format CSV Opis formatu CSV Dane Pomiarowe URD_Godzinowe_PPE Informacje ogólne

5 Wstęp Zastosowanie dokumentu Format BIN Dane Pomiarowe URD_Godzinowe_MD Informacje ogólne Zastosowanie dokumentu Format BIN Dane Pomiarowe URD_Odczyty Informacje ogólne Zastosowanie dokumentu Format BIN Słownik pojęć

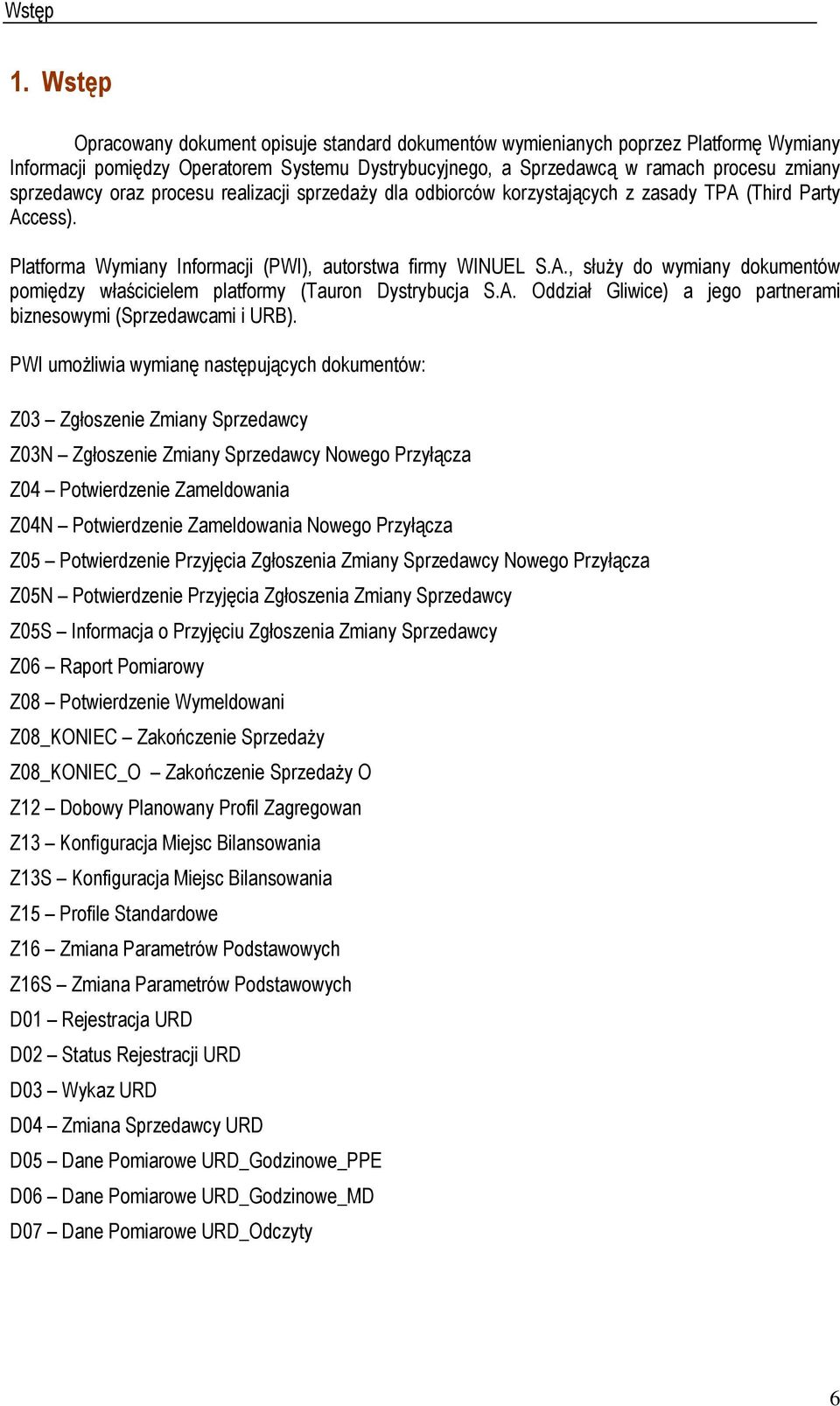

6 Wstęp 1. Wstęp Opracowany dokument opisuje standard dokumentów wymienianych poprzez Platformę Wymiany Informacji pomiędzy Operatorem Systemu Dystrybucyjnego, a Sprzedawcą w ramach procesu zmiany sprzedawcy oraz procesu realizacji sprzedaŝy dla odbiorców korzystających z zasady TPA (Third Party Access). Platforma Wymiany Informacji (PWI), autorstwa firmy WINUEL S.A., słuŝy do wymiany dokumentów pomiędzy właścicielem platformy (Tauron Dystrybucja S.A. Oddział Gliwice) a jego partnerami biznesowymi (Sprzedawcami i URB). PWI umoŝliwia wymianę następujących dokumentów: Z03 Zgłoszenie Zmiany Sprzedawcy Z03N Zgłoszenie Zmiany Sprzedawcy Nowego Przyłącza Z04 Potwierdzenie Zameldowania Z04N Potwierdzenie Zameldowania Nowego Przyłącza Z05 Potwierdzenie Przyjęcia Zgłoszenia Zmiany Sprzedawcy Nowego Przyłącza Z05N Potwierdzenie Przyjęcia Zgłoszenia Zmiany Sprzedawcy Z05S Informacja o Przyjęciu Zgłoszenia Zmiany Sprzedawcy Z06 Raport Pomiarowy Z08 Potwierdzenie Wymeldowani Z08_KONIEC Zakończenie SprzedaŜy Z08_KONIEC_O Zakończenie SprzedaŜy O Z12 Dobowy Planowany Profil Zagregowan Z13 Konfiguracja Miejsc Bilansowania Z13S Konfiguracja Miejsc Bilansowania Z15 Profile Standardowe Z16 Zmiana Parametrów Podstawowych Z16S Zmiana Parametrów Podstawowych D01 Rejestracja URD D02 Status Rejestracji URD D03 Wykaz URD D04 Zmiana Sprzedawcy URD D05 Dane Pomiarowe URD_Godzinowe_PPE D06 Dane Pomiarowe URD_Godzinowe_MD D07 Dane Pomiarowe URD_Odczyty 6

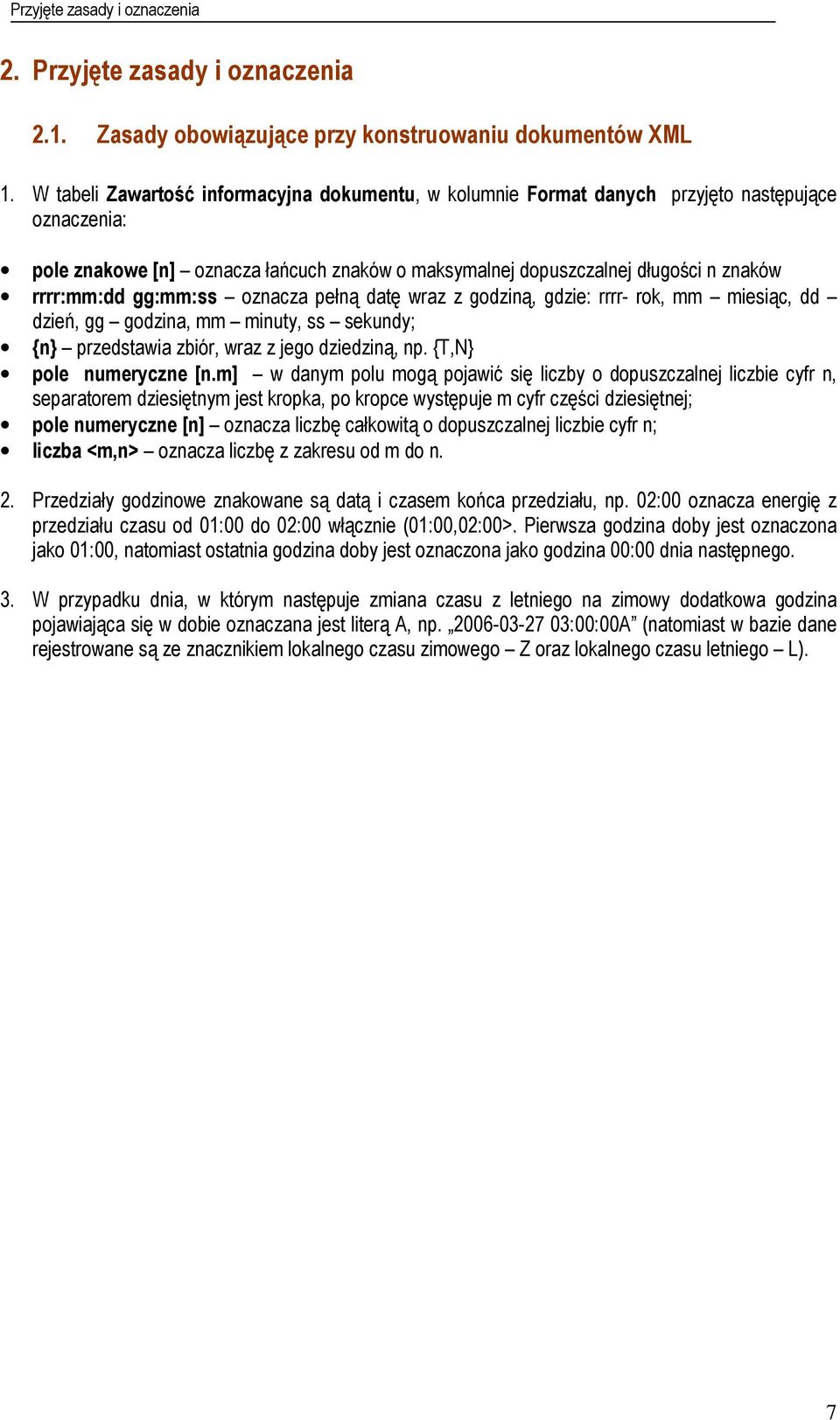

7 Przyjęte zasady i oznaczenia 2. Przyjęte zasady i oznaczenia 2.1. Zasady obowiązujące przy konstruowaniu dokumentów XML 1. W tabeli Zawartość informacyjna dokumentu, w kolumnie Format danych przyjęto następujące oznaczenia: pole znakowe [n] oznacza łańcuch znaków o maksymalnej dopuszczalnej długości n znaków rrrr:mm:dd gg:mm:ss oznacza pełną datę wraz z godziną, gdzie: rrrr- rok, mm miesiąc, dd dzień, gg godzina, mm minuty, ss sekundy; {n} przedstawia zbiór, wraz z jego dziedziną, np. {T,N} pole numeryczne [n.m] w danym polu mogą pojawić się liczby o dopuszczalnej liczbie cyfr n, separatorem dziesiętnym jest kropka, po kropce występuje m cyfr części dziesiętnej; pole numeryczne [n] oznacza liczbę całkowitą o dopuszczalnej liczbie cyfr n; liczba <m,n> oznacza liczbę z zakresu od m do n. 2. Przedziały godzinowe znakowane są datą i czasem końca przedziału, np. 02:00 oznacza energię z przedziału czasu od 01:00 do 02:00 włącznie (01:00,02:00>. Pierwsza godzina doby jest oznaczona jako 01:00, natomiast ostatnia godzina doby jest oznaczona jako godzina 00:00 dnia następnego. 3. W przypadku dnia, w którym następuje zmiana czasu z letniego na zimowy dodatkowa godzina pojawiająca się w dobie oznaczana jest literą A, np :00:00A (natomiast w bazie dane rejestrowane są ze znacznikiem lokalnego czasu zimowego Z oraz lokalnego czasu letniego L). 7

8 Przyjęte zasady i oznaczenia 2.2. Zasady obowiązujące przy konstruowaniu dokumentów CSV 1. W tabeli Opis formatu CSV, w kolumnie PołoŜenie w pliku.csv przyjęto oznaczenia: [n:m] oznacza połoŝenie opisywanego pola [kolejna pozycja w wierszu-kolumna : numer wiersza] 2. Przykładowy dokument CSV przedstawiony w formacie: odpowiada dokumentowi tekstowemu w postaci: Najlepsza Spolka; PKEO_P_0012;UR_PROO_0105;ROK-PKE LN01;PKEO_P_0012/001/2007; :45:00; PPE;Nr licznika;kod OT;Data odczytu;strefa;mnoŝna;wskazanie[kwh];status odczytu PL GZEO SB ; ;0; ;1;1;555,0000;R PL GZEO SB ; ;0; ;1;1;556,0000;R PL GZEO SB ; ;0; ;1;1;557,0000;R PL GZEO SB ; ;0; ;1;1;558,0000;R PL GZEO SB ; ;0; ;1;1;559,0000;R PL GZEO SB ; ;0; ;1;1;560,0000;R PL GZEO SB ; ;0; ;1;1;561,0000;R PL GZEO SB ; ;5; ;1;1;562,0000;R 8

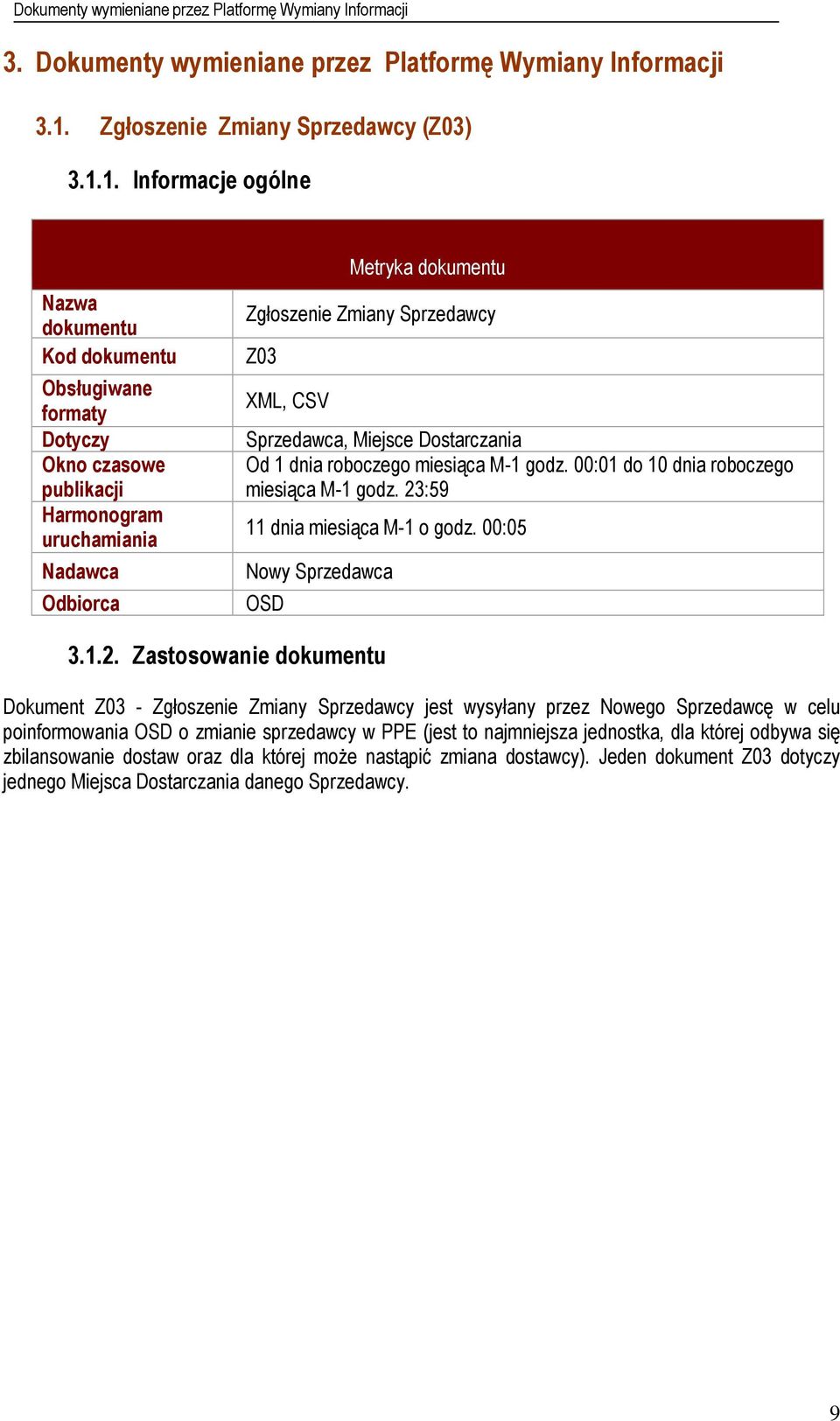

9 3. Dokumenty wymieniane przez Platformę Wymiany Informacji 3.1. Zgłoszenie Zmiany Sprzedawcy (Z03) Informacje ogólne Nazwa dokumentu Kod dokumentu Obsługiwane formaty Dotyczy Okno czasowe publikacji Harmonogram uruchamiania Nadawca Odbiorca Metryka dokumentu Zgłoszenie Zmiany Sprzedawcy Z03 XML, CSV Sprzedawca, Miejsce Dostarczania Od 1 dnia roboczego miesiąca M-1 godz. 00:01 do 10 dnia roboczego miesiąca M-1 godz. 23:59 11 dnia miesiąca M-1 o godz. 00:05 Nowy Sprzedawca OSD Zastosowanie dokumentu Dokument Z03 - Zgłoszenie Zmiany Sprzedawcy jest wysyłany przez Nowego Sprzedawcę w celu poinformowania OSD o zmianie sprzedawcy w PPE (jest to najmniejsza jednostka, dla której odbywa się zbilansowanie dostaw oraz dla której moŝe nastąpić zmiana dostawcy). Jeden dokument Z03 dotyczy jednego Miejsca Dostarczania danego Sprzedawcy. 9

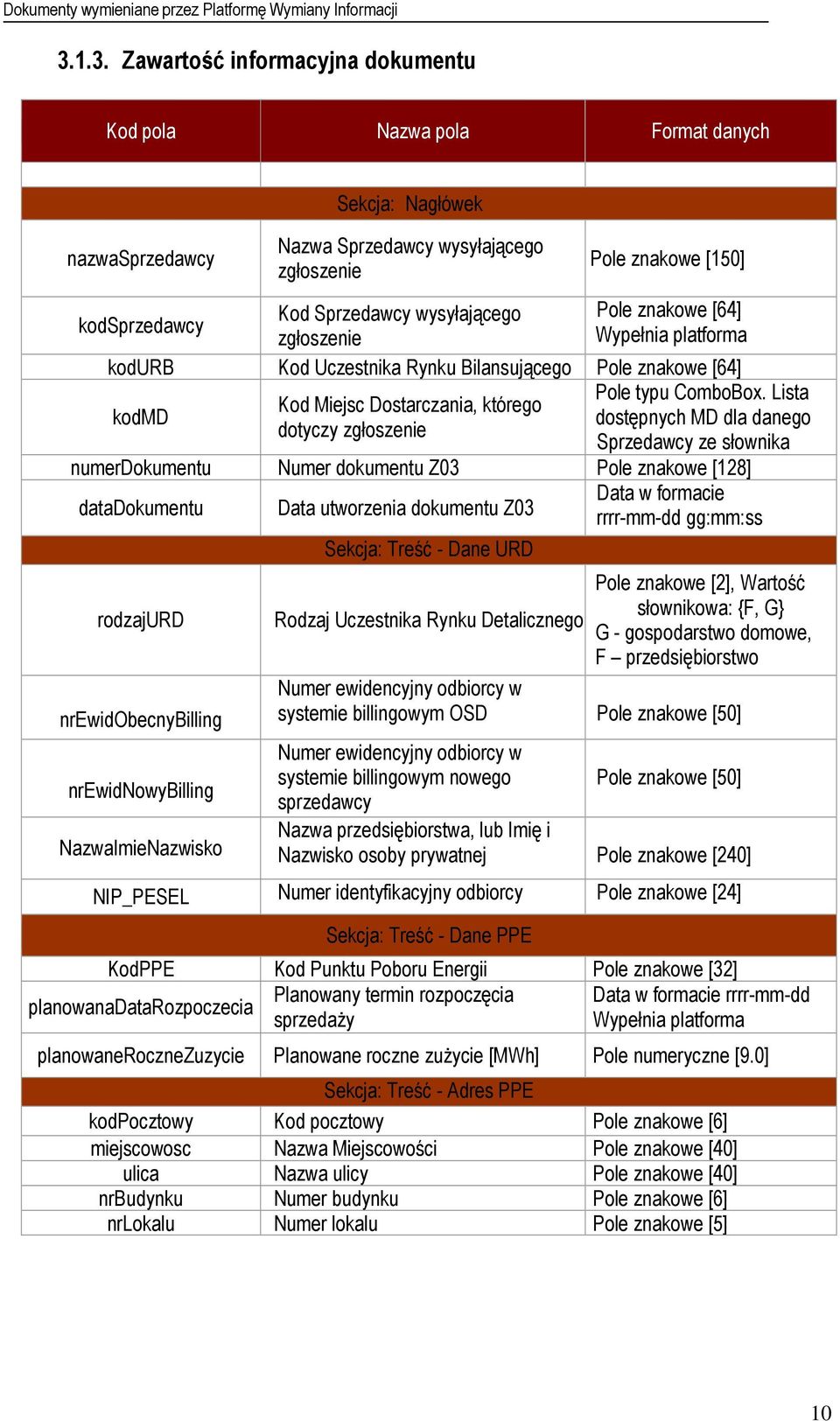

10 Zawartość informacyjna dokumentu Kod pola Nazwa pola Format danych nazwasprzedawcy Nazwa Sprzedawcy wysyłającego zgłoszenie Pole znakowe [150] Kod Sprzedawcy wysyłającego Pole znakowe [64] kodsprzedawcy zgłoszenie Wypełnia platforma kodurb Kod Uczestnika Rynku Bilansującego Pole znakowe [64] kodmd Kod Miejsc Dostarczania, którego dotyczy zgłoszenie Pole typu ComboBox. Lista dostępnych MD dla danego Sprzedawcy ze słownika numerdokumentu Numer dokumentu Z03 Pole znakowe [128] datadokumentu Data utworzenia dokumentu Z03 Data w formacie rrrr-mm-dd gg:mm:ss rodzajurd nrewidobecnybilling nrewidnowybilling NazwaImieNazwisko Sekcja: Treść - Dane URD Pole znakowe [2], Wartość słownikowa: {F, G} Rodzaj Uczestnika Rynku Detalicznego G - gospodarstwo domowe, F przedsiębiorstwo Numer ewidencyjny odbiorcy w systemie billingowym OSD Pole znakowe [50] Numer ewidencyjny odbiorcy w systemie billingowym nowego Pole znakowe [50] sprzedawcy Nazwa przedsiębiorstwa, lub Imię i Nazwisko osoby prywatnej Pole znakowe [240] NIP_PESEL Numer identyfikacyjny odbiorcy Pole znakowe [24] Sekcja: Treść - Dane PPE KodPPE Kod Punktu Poboru Energii Pole znakowe [32] Planowany termin rozpoczęcia Data w formacie rrrr-mm-dd planowanadatarozpoczecia sprzedaŝy Wypełnia platforma planowanerocznezuzycie Planowane roczne zuŝycie [MWh] Pole numeryczne [9.0] Sekcja: Treść - Adres PPE kodpocztowy Kod pocztowy Pole znakowe [6] miejscowosc Nazwa Miejscowości Pole znakowe [40] ulica Nazwa ulicy Pole znakowe [40] nrbudynku Numer budynku Pole znakowe [6] nrlokalu Numer lokalu Pole znakowe [5] 10

11 Format CSV Przykładowy dokument CSV Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika]. 11

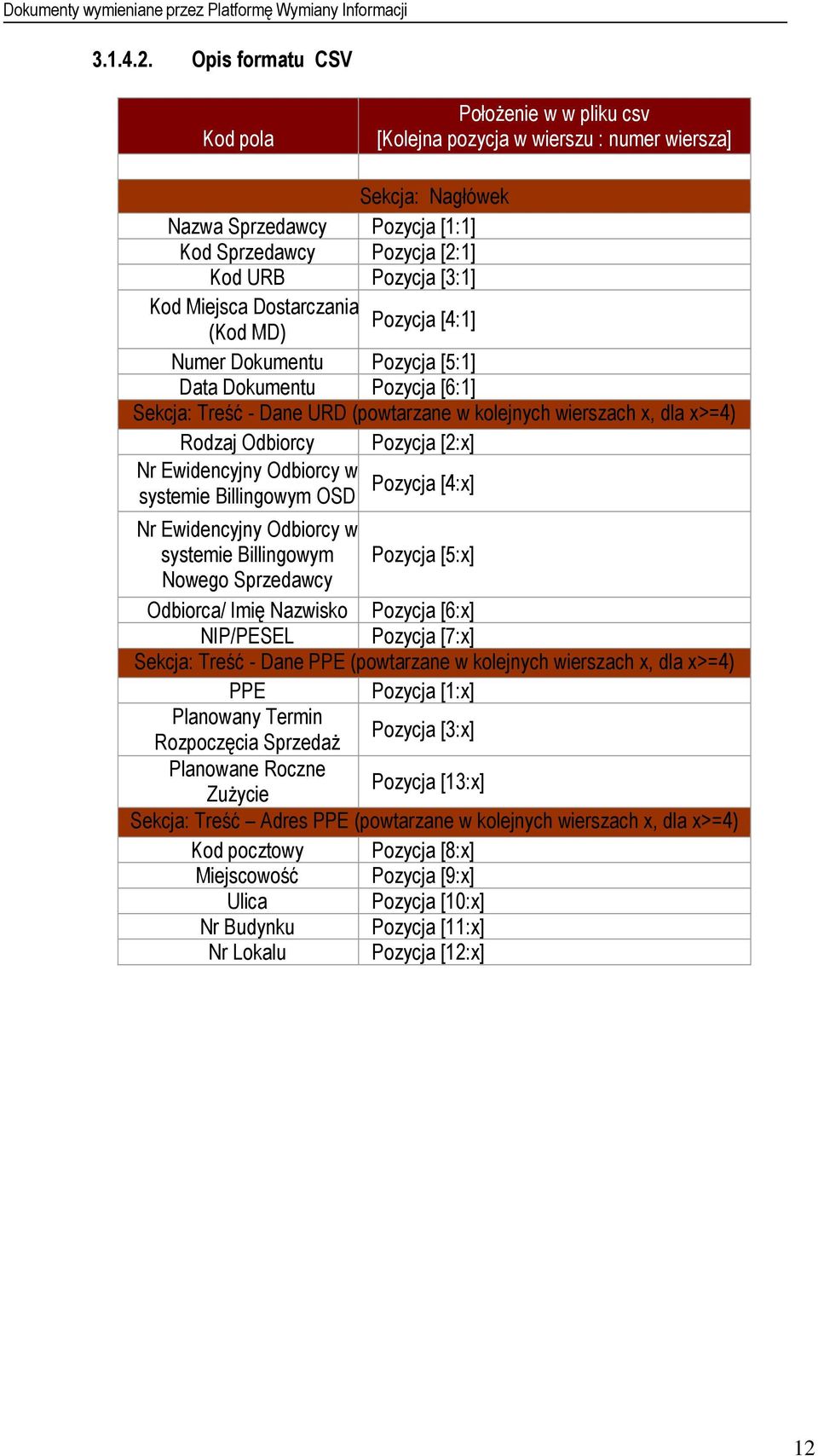

12 Opis formatu CSV Kod pola PołoŜenie w w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Nazwa Sprzedawcy Pozycja [1:1] Kod Sprzedawcy Pozycja [2:1] Kod URB Pozycja [3:1] Kod Miejsca Dostarczania (Kod MD) Pozycja [4:1] Numer Dokumentu Pozycja [5:1] Data Dokumentu Pozycja [6:1] Sekcja: Treść - Dane URD (powtarzane w kolejnych wierszach x, dla x>=4) Rodzaj Odbiorcy Pozycja [2:x] Nr Ewidencyjny Odbiorcy w Pozycja [4:x] systemie Billingowym OSD Nr Ewidencyjny Odbiorcy w systemie Billingowym Pozycja [5:x] Nowego Sprzedawcy Odbiorca/ Imię Nazwisko Pozycja [6:x] NIP/PESEL Pozycja [7:x] Sekcja: Treść - Dane PPE (powtarzane w kolejnych wierszach x, dla x>=4) PPE Pozycja [1:x] Planowany Termin Rozpoczęcia SprzedaŜ Pozycja [3:x] Planowane Roczne ZuŜycie Pozycja [13:x] Sekcja: Treść [kwh] Adres PPE (powtarzane w kolejnych wierszach x, dla x>=4) Kod pocztowy Pozycja [8:x] Miejscowość Pozycja [9:x] Ulica Pozycja [10:x] Nr Budynku Pozycja [11:x] Nr Lokalu Pozycja [12:x] 12

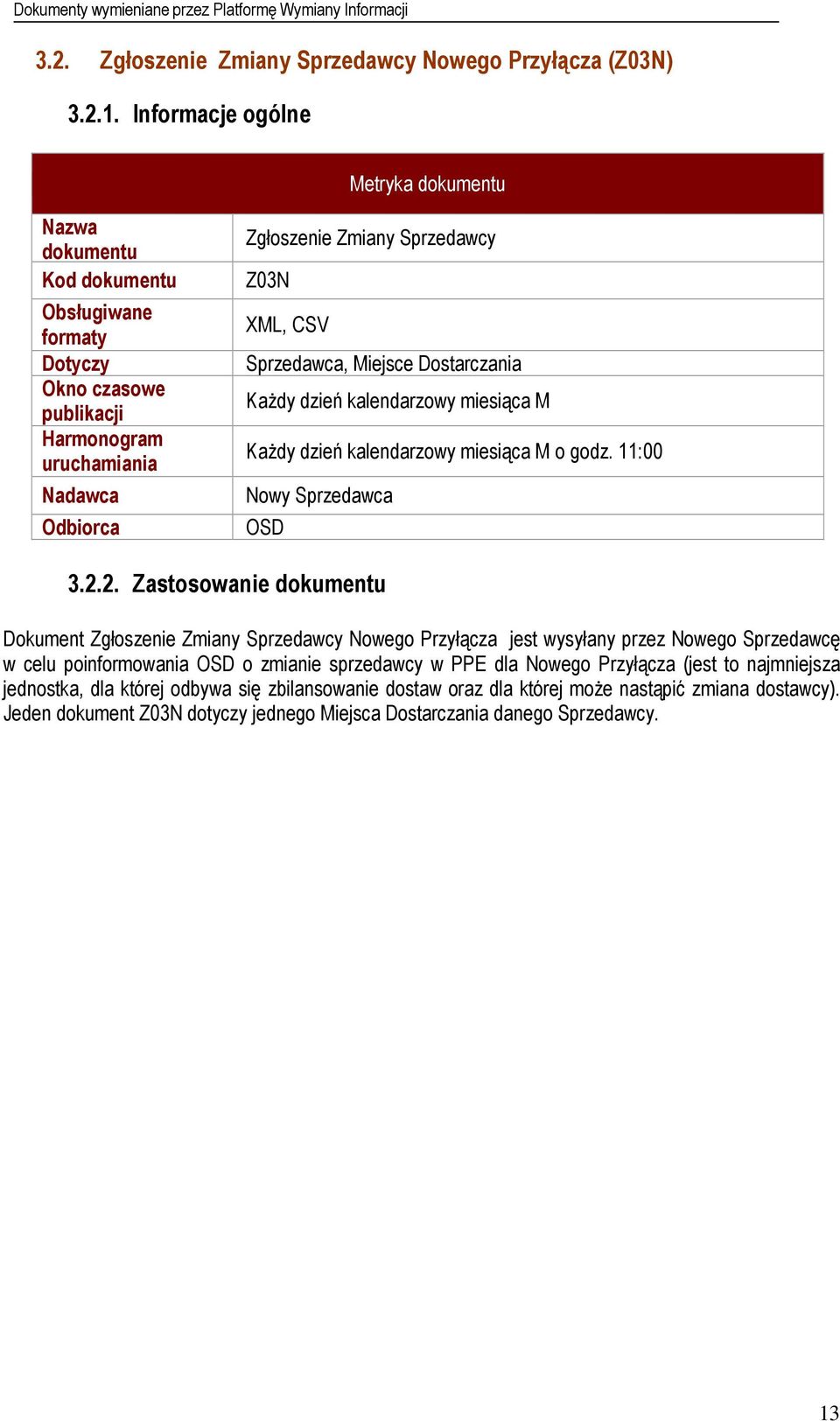

13 3.2. Zgłoszenie Zmiany Sprzedawcy Nowego Przyłącza (Z03N) Informacje ogólne Metryka dokumentu Nazwa dokumentu Kod dokumentu Obsługiwane formaty Dotyczy Okno czasowe publikacji Harmonogram uruchamiania Nadawca Odbiorca Zgłoszenie Zmiany Sprzedawcy Z03N XML, CSV Sprzedawca, Miejsce Dostarczania KaŜdy dzień kalendarzowy miesiąca M KaŜdy dzień kalendarzowy miesiąca M o godz. 11:00 Nowy Sprzedawca OSD Zastosowanie dokumentu Dokument Zgłoszenie Zmiany Sprzedawcy Nowego Przyłącza jest wysyłany przez Nowego Sprzedawcę w celu poinformowania OSD o zmianie sprzedawcy w PPE dla Nowego Przyłącza (jest to najmniejsza jednostka, dla której odbywa się zbilansowanie dostaw oraz dla której moŝe nastąpić zmiana dostawcy). Jeden dokument Z03N dotyczy jednego Miejsca Dostarczania danego Sprzedawcy. 13

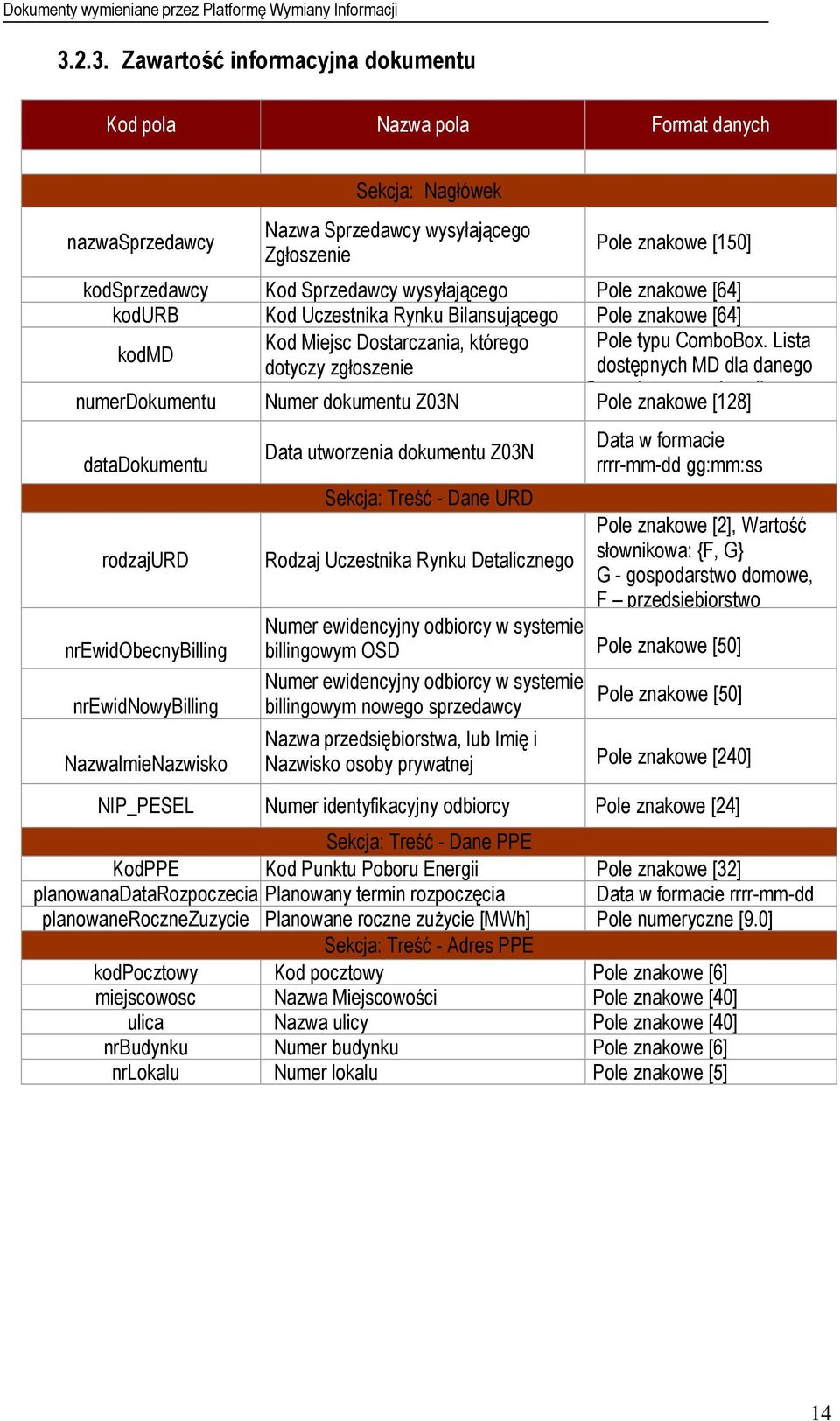

14 Zawartość informacyjna dokumentu Kod pola Nazwa pola Format danych nazwasprzedawcy Nazwa Sprzedawcy wysyłającego Zgłoszenie Pole znakowe [150] kodsprzedawcy Kod Sprzedawcy wysyłającego Pole znakowe [64] kodurb Kod Uczestnika Rynku Bilansującego Pole znakowe [64] Kod Miejsc Dostarczania, którego Pole typu ComboBox. Lista kodmd dotyczy zgłoszenie dostępnych MD dla danego Sprzedawcy ze słownika numerdokumentu Numer dokumentu Z03N Pole znakowe [128] datadokumentu rodzajurd nrewidobecnybilling nrewidnowybilling NazwaImieNazwisko Data utworzenia dokumentu Z03N Data w formacie rrrr-mm-dd gg:mm:ss Sekcja: Treść - Dane URD Pole znakowe [2], Wartość Rodzaj Uczestnika Rynku Detalicznego słownikowa: {F, G} G - gospodarstwo domowe, F przedsiębiorstwo Numer ewidencyjny odbiorcy w systemie billingowym OSD Pole znakowe [50] Numer ewidencyjny odbiorcy w systemie Pole znakowe [50] billingowym nowego sprzedawcy Nazwa przedsiębiorstwa, lub Imię i Nazwisko osoby prywatnej Pole znakowe [240] NIP_PESEL Numer identyfikacyjny odbiorcy Pole znakowe [24] Sekcja: Treść - Dane PPE KodPPE Kod Punktu Poboru Energii Pole znakowe [32] planowanadatarozpoczecia Planowany termin rozpoczęcia Data w formacie rrrr-mm-dd planowanerocznezuzycie Planowane roczne zuŝycie [MWh] Pole numeryczne [9.0] Sekcja: Treść - Adres PPE kodpocztowy Kod pocztowy Pole znakowe [6] miejscowosc Nazwa Miejscowości Pole znakowe [40] ulica Nazwa ulicy Pole znakowe [40] nrbudynku Numer budynku Pole znakowe [6] nrlokalu Numer lokalu Pole znakowe [5] 14

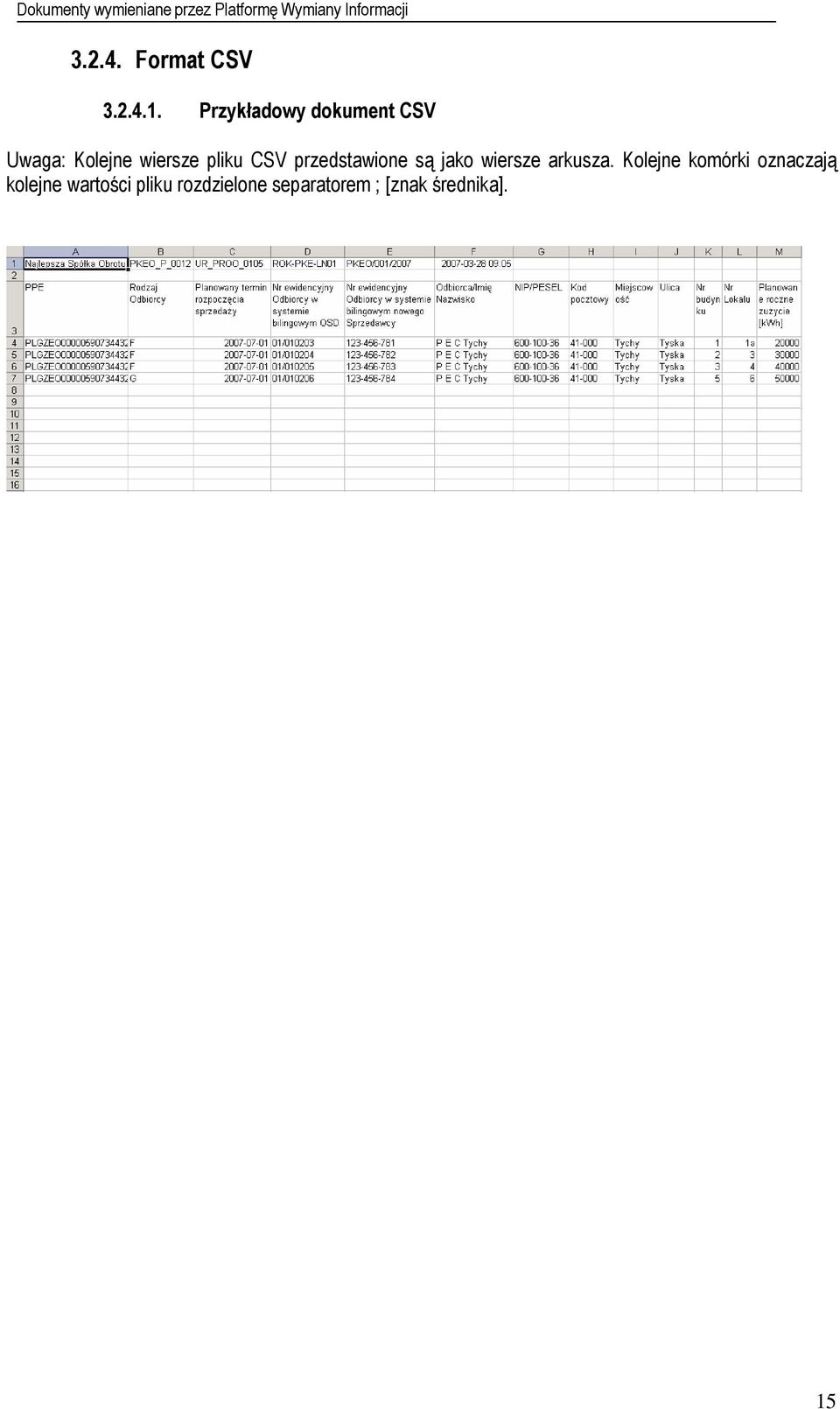

15 Format CSV Przykładowy dokument CSV Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika]. 15

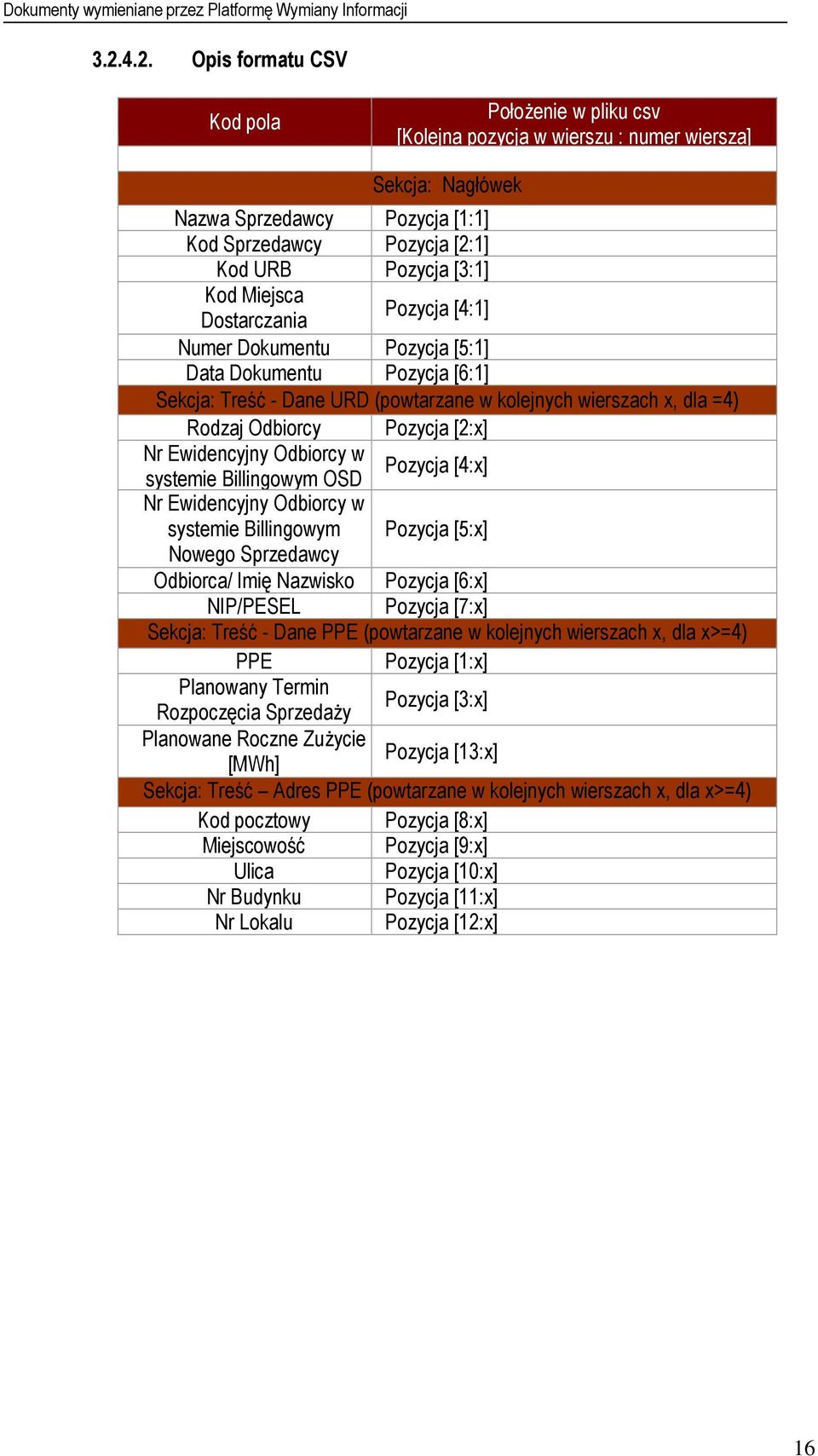

16 Opis formatu CSV Kod pola PołoŜenie w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Nazwa Sprzedawcy Pozycja [1:1] Kod Sprzedawcy Pozycja [2:1] Kod URB Pozycja [3:1] Kod Miejsca Dostarczania Pozycja [4:1] Numer (Kod Dokumentu MD) Pozycja [5:1] Data Dokumentu Pozycja [6:1] Sekcja: Treść - Dane URD (powtarzane w kolejnych wierszach x, dla =4) Rodzaj Odbiorcy Pozycja [2:x] Nr Ewidencyjny Odbiorcy w systemie Billingowym OSD Pozycja [4:x] Nr Ewidencyjny Odbiorcy w systemie Billingowym Pozycja [5:x] Nowego Sprzedawcy Odbiorca/ Imię Nazwisko Pozycja [6:x] NIP/PESEL Pozycja [7:x] Sekcja: Treść - Dane PPE (powtarzane w kolejnych wierszach x, dla x>=4) PPE Pozycja [1:x] Planowany Termin Rozpoczęcia SprzedaŜy Pozycja [3:x] Planowane Roczne ZuŜycie [MWh] Pozycja [13:x] Sekcja: Treść Adres PPE (powtarzane w kolejnych wierszach x, dla x>=4) Kod pocztowy Pozycja [8:x] Miejscowość Pozycja [9:x] Ulica Pozycja [10:x] Nr Budynku Pozycja [11:x] Nr Lokalu Pozycja [12:x] 16

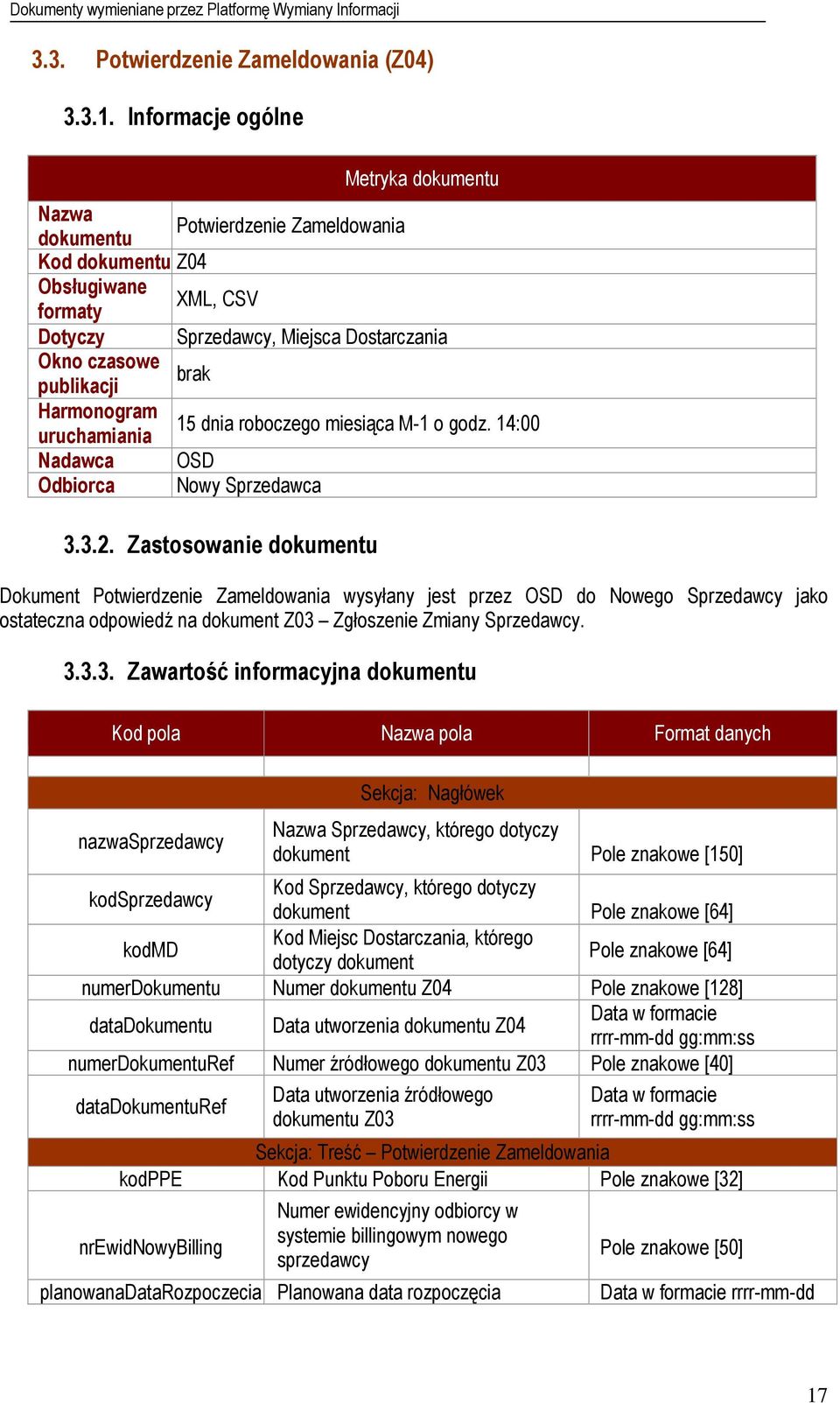

17 3.3. Potwierdzenie Zameldowania (Z04) Informacje ogólne Metryka dokumentu Nazwa dokumentu Potwierdzenie Zameldowania Kod dokumentu Z04 Obsługiwane formaty XML, CSV Dotyczy Sprzedawcy, Miejsca Dostarczania Okno czasowe publikacji brak Harmonogram uruchamiania 15 dnia roboczego miesiąca M-1 o godz. 14:00 Nadawca OSD Odbiorca Nowy Sprzedawca Zastosowanie dokumentu Dokument Potwierdzenie Zameldowania wysyłany jest przez OSD do Nowego Sprzedawcy jako ostateczna odpowiedź na dokument Z03 Zgłoszenie Zmiany Sprzedawcy Zawartość informacyjna dokumentu Kod pola Nazwa pola Format danych nazwasprzedawcy Nazwa Sprzedawcy, którego dotyczy dokument Pole znakowe [150] kodsprzedawcy Kod Sprzedawcy, którego dotyczy dokument Pole znakowe [64] kodmd Kod Miejsc Dostarczania, którego dotyczy dokument Pole znakowe [64] numerdokumentu Numer dokumentu Z04 Pole znakowe [128] datadokumentu Data utworzenia dokumentu Z04 Data w formacie rrrr-mm-dd gg:mm:ss numerdokumenturef Numer źródłowego dokumentu Z03 Pole znakowe [40] datadokumenturef Data utworzenia źródłowego dokumentu Z03 Data w formacie rrrr-mm-dd gg:mm:ss Sekcja: Treść Potwierdzenie Zameldowania kodppe Kod Punktu Poboru Energii Pole znakowe [32] nrewidnowybilling Numer ewidencyjny odbiorcy w systemie billingowym nowego sprzedawcy planowanadatarozpoczecia Planowana data rozpoczęcia Pole znakowe [50] Data w formacie rrrr-mm-dd 17

18 status Status zameldowania Pole znakowe [3], moŝliwe statusy weryfikacji: A/T; A/O; A/N; B/O; C/O; D/O, E/O, F/O; G/O; H/O; K/O, V/O, X/O nazwappe Nazwa przedsiębiorstwa, lub Imię i Nazwisko osoby prywatnej Pole znakowe [240] Szczegółowy opis statusów weryfikacji: A/T identyfikacja pozytywna, obecny sprzedawca wyraził zgodę na wymeldowanie URD, A/O identyfikacja pozytywna, brak odpowiedzi od obecnego sprzedawcy, A/N obecny sprzedawca blokuje przełączenie, B/O weryfikacja negatywna, błędny nr ewidencyjny C/O weryfikacja negatywna, błędny nr NIP/Pesel, D/O weryfikacja negatywna, błędna data zmiany sprzedawcy, E/O weryfikacja negatywna, błąd ilości zmian F/O weryfikacja negatywna, niedozwolona pusta zawartość pola, G/O weryfikacja negatywna, błędny kod URB, H/O weryfikacja negatywna, błędny kod Miejsca Dostarczania (kod MD), K/O zmiana wybranego sprzedawcy dla danego PPE juŝ występuje, V/O weryfikacja negatywna, brak umowy dystrybucyjnej lub błędny nr PPE, X/O weryfikacja negatywna, wygaśnięcie kontraktu terminowego. Wymienione wyŝej statusy weryfikacji negatywnej mogą się łączyć np. G H/O wtedy oznacza to błąd w kodzie URB oraz MD. 18

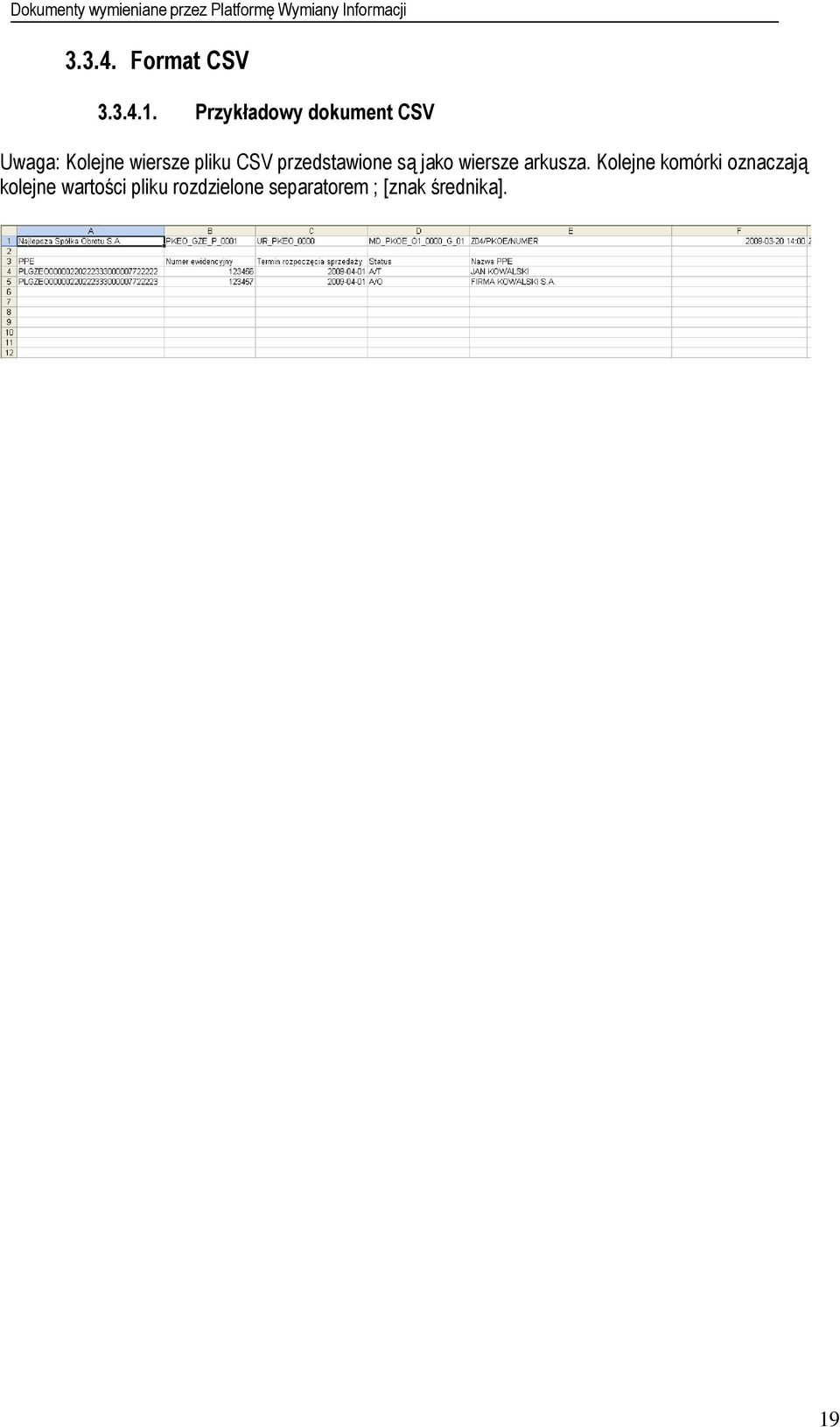

19 Format CSV Przykładowy dokument CSV Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika]. 19

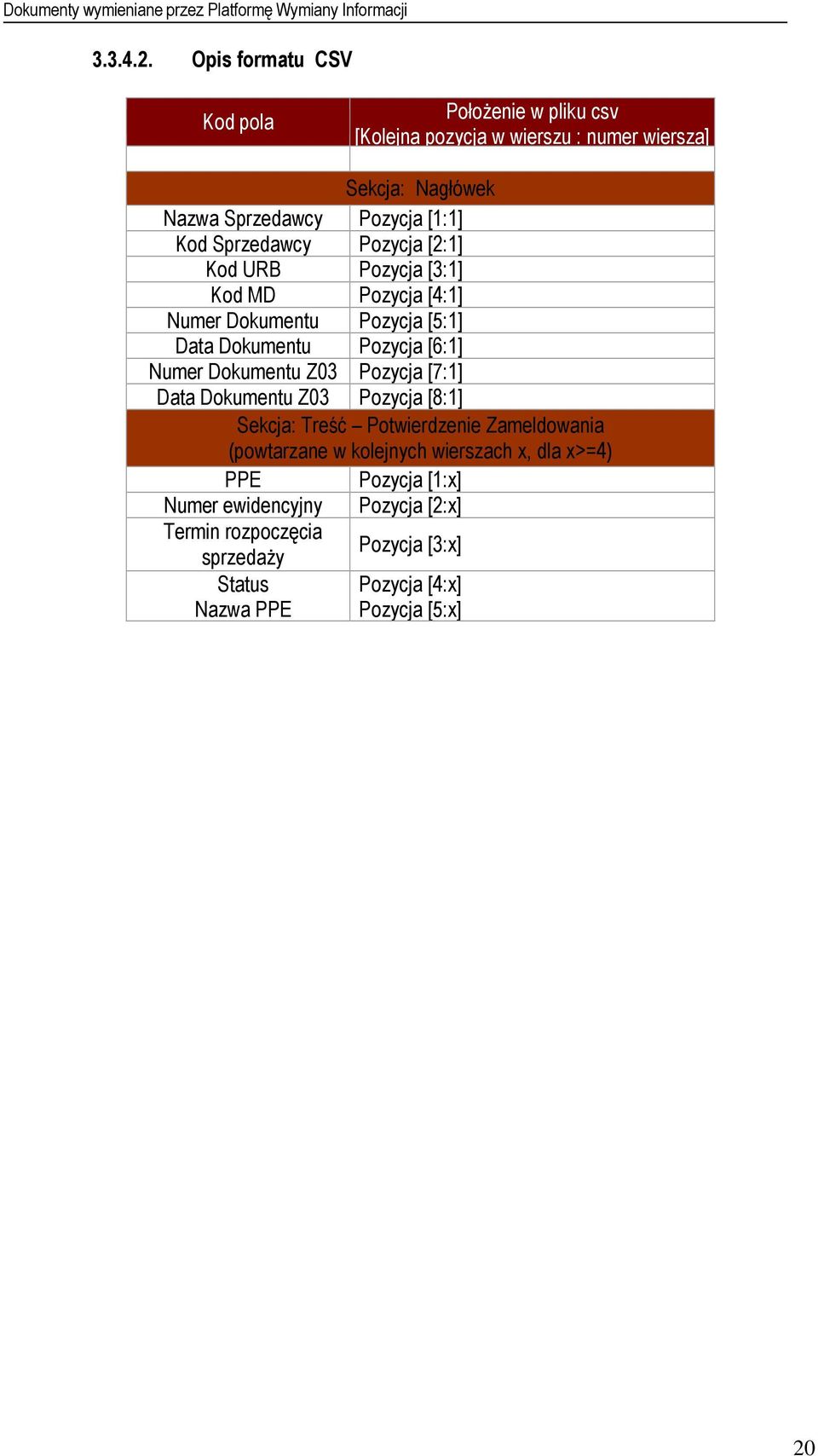

20 Opis formatu CSV Kod pola PołoŜenie w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Nazwa Sprzedawcy Pozycja [1:1] Kod Sprzedawcy Pozycja [2:1] Kod URB Pozycja [3:1] Kod MD Pozycja [4:1] Numer Dokumentu Pozycja [5:1] Data Dokumentu Pozycja [6:1] Numer Dokumentu Z03 Pozycja [7:1] Data Dokumentu Z03 Pozycja [8:1] Sekcja: Treść Potwierdzenie Zameldowania (powtarzane w kolejnych wierszach x, dla x>=4) PPE Pozycja [1:x] Numer ewidencyjny Pozycja [2:x] Termin rozpoczęcia Pozycja [3:x] sprzedaŝy Status Nazwa PPE Pozycja [4:x] Pozycja [5:x] 20

21 3.4. Potwierdzenie Zameldowania Nowego Przyłącza (Z04N) Informacje ogólne Metryka dokumentu Nazwa dokumentu Potwierdzenie Zameldowania Nowego Przyłącza Kod dokumentu Z04N Obsługiwane formaty XML, CSV Dotyczy Sprzedawcy, Miejsca Dostarczania Okno czasowe publikacji brak Harmonogram uruchamiania KaŜdy dzień kalendarzowy miesiąca M Nadawca OSD Odbiorca Nowy Sprzedawca Zastosowanie dokumentu Dokument Potwierdzenie Zameldowania Nowego Przyłącza wysyłany jest przez OSD do Nowego Sprzedawcy jako ostateczna odpowiedź na dokument Z03N Zgłoszenie Zmiany Sprzedawcy Nowego Przyłącza Zawartość informacyjna dokumentu Kod pola Nazwa pola Format danych nazwasprzedawcy Nazwa Sprzedawcy, którego dotyczy dokument Pole znakowe [150] kodsprzedawcy Kod Sprzedawcy, którego dotyczy dokument Pole znakowe [64] kodmd Kod Miejsc Dostarczania, którego dotyczy dokument Pole znakowe [64] numerdokumentu Numer dokumentu Z04N Pole znakowe [128] datadokumentu Data utworzenia dokumentu Z04N Data w formacie rrrr-mm-dd gg:mm:ss numerdokumenturef Numer źródłowego dokumentu Z03N Pole znakowe [40] datadokumenturef Data utworzenia źródłowego dokumentu Z03N Data w formacie rrrr-mm-dd gg:mm:ss Sekcja: Treść Potwierdzenie Zameldowania kodppe Kod Punktu Poboru Energii Pole znakowe [32] nrewidnowybilling planowanadatarozpoczęcia SprzedaŜy Numer ewidencyjny odbiorcy w systemie billingowym nowego sprzedawcy Planowana data rozpoczęcia sprzedaŝy Pole znakowe [50] Data w formacie rrrr-mm-dd 21

22 status Status zameldowania Pole znakowe [3], wartość słownikowa: A/1 akceptacja, planowana data rozpoczęcia sprzedaŝy nie uległa zmianie A/2 akceptacja, planowana data rozpoczęcia sprzedaŝy uległa zmianie O/3 odrzucenie zgłoszenia nazwappe Nazwa przedsiębiorstwa, lub Imię i Nazwisko osoby prywatnej Pole znakowe [240] skorygowanadatarozpoczęcia SprzedaŜy Skorygowana Data rozpoczęcia SprzedaŜy Data w formacie rrrr-mm-dd 22

23 Format CSV Przykładowy dokument CSV Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika]. 23

24 Opis formatu CSV Kod pola PołoŜenie w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Nazwa Sprzedawcy Pozycja [1:1] Kod Sprzedawcy Pozycja [2:1] Kod MD Pozycja [4:1] Numer Dokumentu Pozycja [5:1] Data Dokumentu Pozycja [6:1] Numer Dokumentu Z03 Pozycja [7:1] Data Dokumentu Z03 Pozycja [8:1] Sekcja: Treść Potwierdzenie Zameldowania (powtarzane w kolejnych wierszach x, dla x>=4) PPE Pozycja [1:x] Numer ewidencyjny Pozycja [2:x] Termin rozpoczęcia Pozycja [3:x] sprzedaŝy Status Nazwa PPE Pozycja [4:x] Pozycja [5:x] 3.5. Potwierdzenie Przyjęcia Zgłoszenia Zmiany Sprzedawcy Nowego Przyłącza (Z05) Informacje ogólne Metryka dokumentu Nazwa dokumentu Potwierdzenie Przyjęcia Zgłoszenia Zmiany Sprzedawcy Kod dokumentu Z05 Obsługiwane formaty XML, CSV Dotyczy Sprzedawca, Miejsce Dostarczania Okno czasowe publikacji brak Harmonogram uruchamiania brak Nadawca OSD Odbiorca Nowy Sprzedawca Zastosowanie dokumentu Dokument Z05 wysyłany jest przez OSD do Nowego Sprzedawcy, jest on odpowiedzią na Z03N - Zgłoszenie Zmiany Sprzedawcy Nowego Przyłącza i jednocześnie raportem z weryfikacji danych przesłanych w zgłoszeniu (OSD nadaje danemu PPE odpowiedni status po zidentyfikowaniu bądź teŝ niezidentyfikowaniu go w systemie billingowym). 24

25 Zawartość informacyjna dokumentu Kod pola Nazwa pola Format danych nazwasprzedawcy kodsprzedawcy Nazwa Sprzedawcy, którego dotyczy dokument Kod Sprzedawcy, którego dotyczy dokument Pole znakowe [150] Pole znakowe [64] kodmd Kod Miejsc Dostarczania, którego dotyczy dokument Pole znakowe [64] numerdokumentu Numer dokumentu Z05 Pole znakowe [128] datadokumentu Data utworzenia dokumentu Z05 Data w formacie rrrr-mm-dd gg:mm:ss numerdokumenturef Numer źródłowego dokumentu Z03N Pole znakowe [40] datadokumenturef Data utworzenia źródłowego dokumentu Z03N Data w formacie rrrr-mm-dd gg:mm:ss Sekcja: Treść Status weryfikacji kodppe Kod Punktu Poboru Energii Pole znakowe [32] nrewidnowybilling Numer ewidencyjny odbiorcy w systemie billingowym nowego Pole znakowe [50] planowanadatarozpoczecia Planowana data rozpoczęcia SprzedaŜy sprzedaŝy Data w formacie rrrr-mm-dd status Status identyfikacji Pole znakowe [3], wartość słownikowa: A - pozytywna weryfikacja, B - błąd numerów identyfikacyjnych, błędny nr ewidencyjny, C - błąd danych URD, błędny nr NIP/Pesel, D - błąd daty zmiany, F - błąd danych podstawowych, niedozwolona pusta zawartość pola, G - błąd URB, H - błąd MD, K zmiana sprzedawcy dla danego PPE juŝ występuje, V- brak identyfikacji PPE, brak umowy dystrybucyjnej, X wygaśnięcie kontraktu terminowego. nazwappe Nazwa przedsiębiorstwa, lub Imię i Nazwisko osoby prywatnej Pole znakowe [240] 25

26 Format CSV Przykładowy dokument CSV Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika] Opis formatu CSV Kod pola PołoŜenie w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Nazwa Sprzedawcy Pozycja [1:1] Kod Sprzedawcy Pozycja [2:1] Kod MD Pozycja [4:1] Numer Dokumentu Pozycja [5:1] Data Dokumentu Pozycja [6:1] Numer DokumentuZ03N Pozycja [7:1] Data DokumentuZ03N Pozycja [8:1] Sekcja: Treść - (powtarzane w kolejnych wierszach x, dla x>=4) PPE Pozycja [1:x] Numer ewidencyjny Pozycja [2:x] Planowany termin rozpoczęcia sprzedaŝy Pozycja [3:x] Status Nazwa PPE Pozycja [4:x] Pozycja [5:x] 26

27 3.6. Potwierdzenie Przyjęcia Zgłoszenia Zmiany Sprzedawcy (Z05N) Informacje ogólne Metryka dokumentu Nazwa dokumentu Potwierdzenie Przyjęcia Zgłoszenia Zmiany Sprzedawcy Kod dokumentu Z05N Obsługiwane formaty XML, CSV Dotyczy Sprzedawca, Miejsce Dostarczania Okno czasowe publikacji brak Harmonogram uruchamiania 12 dnia roboczego miesiąca M-1 Nadawca OSD Odbiorca Nowy Sprzedawca Zastosowanie dokumentu Dokument Z05N wysyłany jest przez OSD do Nowego Sprzedawcy, jest on odpowiedzią na Z03 - Zgłoszenie Zmiany Sprzedawcy i jednocześnie raportem z weryfikacji danych przesłanych w zgłoszeniu (OSD nadaje danemu PPE odpowiedni status po zidentyfikowaniu bądź teŝ niezidentyfikowaniu go w systemie billingowym) Zawartość informacyjna dokumentu Kod pola Nazwa pola Format danych nazwasprzedawcy kodsprzedawcy Nazwa Sprzedawcy, którego dotyczy dokument Kod Sprzedawcy, którego dotyczy dokument Pole znakowe [150] Pole znakowe [64] kodmd Kod Miejsc Dostarczania, którego dotyczy dokument Pole znakowe [64] numerdokumentu Numer dokumentu Z05N Pole znakowe [128] datadokumentu Data utworzenia dokumentu Z05N Data w formacie rrrr-mm-dd gg:mm:ss numerdokumenturef Numer źródłowego dokumentu Z03 Pole znakowe [40] datadokumenturef Data utworzenia źródłowego Dokumentu Z03 Data w formacie rrrr-mm-dd gg:mm:ss Sekcja: Treść Status weryfikacji kodppe Kod Punktu Poboru Energii Pole znakowe [32] 27

28 nrewidnowybilling planowanadatarozpoczecia SprzedaŜy status nazwappe Numer ewidencyjny odbiorcy w systemie billingowym nowego Planowana data rozpoczęcia sprzedaŝy Status identyfikacji Nazwa przedsiębiorstwa, lub Imię i Nazwisko osoby prywatnej Pole znakowe [50] Data w formacie rrrr-mm-dd Pole znakowe [3], wartość słownikowa: A - pozytywna weryfikacja, B - błąd numerów identyfikacyjnych, błędny nr ewidencyjny, C - błąd danych URD, błędny nr NIP/Pesel, D - błąd daty zmiany, F - błąd danych podstawowych, niedozwolona pusta zawartość pola, G - błąd URB, H - błąd MD, K zmiana sprzedawcy dla danego PPE juŝ występuje, V- brak identyfikacji PPE, brak umowy dystrybucyjnej, X wygaśnięcie kontraktu terminowego. Pole znakowe [240] 28

29 Format CSV Przykładowy dokument CSV Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika] Opis formatu CSV Kod pola Położenie w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Nazwa Sprzedawcy Pozycja [1:1] Kod Sprzedawcy Pozycja [2:1] Kod MD Pozycja [4:1] Numer Dokumentu Pozycja [5:1] Data Dokumentu Pozycja [6:1] Numer DokumentuZ03 Pozycja [7:1] Data DokumentuZ03 Pozycja [8:1] Sekcja: Treść - (powtarzane w kolejnych wierszach x, dla x>=4) PPE Pozycja [1:x] Numer ewidencyjny Pozycja [2:x] Planowany termin rozpoczęcia sprzedaŝy Pozycja [3:x] Status Nazwa PPE Pozycja [4:x] Pozycja [5:x] 29

30 3.7. Informacja o Przyjęciu Zgłoszenia Zmiany Sprzedawcy (Z05S) Informacje ogólne Metryka dokumentu Nazwa dokumentu Informacja o Przyjęciu Zgłoszenia Zmiany Sprzedawcy Kod dokumentu Z05S Obsługiwane formaty XML, CSV Dotyczy Sprzedawca, Miejsce Dostarczania Okno czasowe publikacji brak Harmonogram uruchamiania 12 dnia roboczego miesiąca M-1 Nadawca OSD Odbiorca Obecny Sprzedawca Zastosowanie dokumentu Dokument Z05S wysyłany jest przez OSD do Obecnego Sprzedawcy po otrzymaniu Z03 - Zgłoszenia Zmiany Sprzedawcy w celu uzyskania potwierdzenia wymeldowania. Zawiera on informację o PPE, w których Sprzedawca realizuje umowę sprzedaŝy energii, a Odbiorcy zawarli umowę z innym Sprzedawcą występującym w ich imieniu do OSD o dokonanie przełączenia Zawartość informacyjna dokumentu Kod pola Nazwa pola Format danych nazwasprzedawcy Nazwa Sprzedawcy, którego dotyczy dokument Pole znakowe [150] kodsprzedawcy Kod Sprzedawcy, którego dotyczy dokument Pole znakowe [64] numerdokumentu Numer dokumentu Z05S Pole znakowe [128] datadokumentu Data utworzenia dokumentu Z05S Data w formacie rrrr-mm-dd gg:mm:ss Sekcja: Treść Status weryfikacji kodppe Kod Punktu Poboru Energii Pole znakowe [32] nrewidobecnybiling Numer ewidencyjny odbiorcy w systemie billingowym OSD Pole znakowe [50] planowanadatarozpoczecia SprzedaŜy nazwappe Planowana data rozpoczęcia sprzedaŝy Data w formacie rrrr-mm-dd Nazwa przedsiębiorstwa, lub Imię i Nazwisko osoby prywatnej Pole znakowe [240] 30

31 Format CSV Przykładowy dokument CSV Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika] Opis formatu CSV Kod pola PołoŜenie w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Nazwa Sprzedawcy Pozycja [1:1] Kod Sprzedawcy Pozycja [2:1] Numer Dokumentu Pozycja [3:1] Data Dokumentu Pozycja [4:1] Sekcja: Treść - (powtarzane w kolejnych wierszach x, dla x>=4) PPE Pozycja [1:x] Nr ewidencyjny Pozycja [2:x] Planowany termin Pozycja [3:x] zakończenia sprzedaŝy Status Nazwa PPE Pozycja [4:x] Pozycja [5:x] 31

32 3.8. Raport Pomiarowy (Z06) Informacje ogólne Metryka dokumentu Nazwa dokumentu Raport Pomiarowy Kod dokumentu Z06 Obsługiwane formaty XML, CSV Dotyczy Sprzedawca, Miejsce Dostarczania Okno czasowe publikacji Harmonogram uruchamiania Nadawca Odbiorca brak KaŜdy dzień kalendarzowy o godz. 14:05 OSD Sprzedawca Zastosowanie dokumentu Dokument przekazywany jest przez OSD wszystkim Sprzedawcom realizującym umowy sprzedaŝy energii URD przyłączonym do sieci rozdzielczej. Dokument zawiera informacje o rzeczywistych i szacowanych na potrzeby rozliczeń, wskazaniach układów pomiarowych energii elektrycznej zainstalowanych w poszczególnych PPE oraz o statusach wskazań i parametrach układów pomiarowych. 32

33 Zawartość informacyjna dokumentu Kod pola Nazwa pola Format danych nazwasprzedawcy Nazwa Sprzedawcy, którego dotyczy raport Pole znakowe [150] kodsprzedawcy Kod Sprzedawcy, którego dotyczy raport Pole znakowe [64] kodurb Kod Uczestnika Rynku Bilansującego Pole znakowe [64] kodmd Kod Miejsc Dostarczania, którego dotyczy raport Pole znakowe [64] numerdokumentu Numer dokumentu Pole znakowe [128] datadokumentu Data utworzenia dokumentu Data w formacie rrrr-mm-dd gg:mm:ss Sekcja: Treść Dane licznika kodppe Kod Punktu Poboru Energii Pole znakowe [32] nrlicznika Numer licznika Pole znakowe [20] Sekcja: Treść - Wskazania dataodczytu Data odczytu Data w formacie rrrr-mm-dd kodot Kod zdarzenia obsługi technicznej. Wartość słownikowa: {0, 1, 2, 3, 4, 5, 6} strefa Strefa identyfikator strefy czasowej. W przypadku liczników trójstrefowych, liczba wierszy w formularzach zaleŝeć będzie od liczby potrzebnych danych. Wartość słownikowa: {1,2,3} mnozna MnoŜna Pole numeryczne [9.0] Wskazanie licznika energii elektrycznej wskazanie [kwh] Pole numeryczne [9.0] statusodczytu Status odczytu identyfikator statusu odczytu licznika energii elektrycznej w systemie pomiarowym. Pole znakowe [3] Wartość słownikowa: R rzeczywisty, N nowy, X nominowany, K końcowy, S szacowany, P pośredni. nazwappe Nazwa przedsiębiorstwa, lub Imię i Nazwisko osoby prywatnej Pole znakowe [240] 33

34 Format CSV Przykładowy dokument CSV Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika] Opis formatu CSV Kod pola PołoŜenie w pliku csv [kolejna pozycja w wierszu: nr wiersza] Nazwa Sprzedawcy Pozycja [1:1] Kod Sprzedawcy Pozycja [2:1] Kod URB Pozycja [3:1] Kod MD Pozycja [4:1] Numer Dokumentu Pozycja [5:1] Data Dokumentu Pozycja [6:1] Sekcja Treść Dane licznika (powtarzane w kolejnych wierszach x, dla x>=4) PPE Nr Licznika Pozycja [1:x] Pozycja [2:x] Sekcja Treść Wskazania (powtarzane w kolejnych wierszach x, dla x>=4) Data Odczytu Kod OT Strefa MnoŜna Wskazanie [kwh] Status Odczytu Nazwa PPE Pozycja [4:x] Pozycja [3:x] Pozycja [5:x] Pozycja [6:x] Pozycja [7:x] Pozycja [8:x] Pozycja [9:x] 34

35 3.9. Potwierdzenie Wymeldowania (Z08) Informacje ogólne Nazwa dokumentu Potwierdzenie Wymeldowania Kod dokumentu Z08 Obsługiwane formaty XML, CSV Dotyczy Sprzedawca Okno czasowe publikacji Harmonogram uruchamiania Nadawca Odbiorca Metryka dokumentu Od 12 dnia roboczego miesiąca M-1 (po publikacji dokumentu Z05S) do 14 dnia roboczego miesiąca M-1 godz. 23:59 15 dzień roboczy miesiąca M-1 o godz. 00:01 Obecny Sprzedawca OSD Zastosowanie dokumentu Dokument Z08 - Potwierdzenie Wymeldowania jest wysyłany przez Obecnego Sprzedawcę do OSD, który wyraŝa zgodę bądź nie na wymeldowanie URD. Dokument stanowi odpowiedź na Z05S Zawartość informacyjna dokument Kod pola Nazwa pola Format danych nazwasprzedawcy Nazwa Sprzedawcy wysyłającego Pole znakowe [150] kodsprzedawcy dokument Kod Sprzedawcy wysyłającego dokument Pole znakowe [64] numerdokumentu Numer dokumentu Z08 Pole znakowe [128] datadokumentu Data utworzenia dokumentu Z08 Data w formacie rrrr-mm-dd gg:mm:ss numerdokumenturef Numer źródłowego dokumentu Z05S Pole znakowe [128] datadokumenturef Data utworzenia źródłowego dokumentu Z05S Data w formacie rrrr-mm-dd gg:mm:ss Sekcja: Treść Potwierdzenie Wymeldowania kodppe Kod Punktu Poboru Energii Pole znakowe [32] nrewidobecnybiling Numer ewidencyjny odbiorcy w systemie bilingowym OSD Pole znakowe [50] planowanadatazakonczenia Planowana data zakończenia sprzedaŝy Data w formacie rrrr-mm-dd 35

36 status nazwappe Status Nazwa przedsiębiorstwa, lub Imię i Nazwisko osoby prywatnej Pole znakowe [3], wartość słownikowa: N odmowa sprzedawcy, T - potwierdzenie wymeldowania, akceptacja sprzedawcy O brak odpowiedzi sprzedawcy, akceptacja Pole znakowe [240] Format CSV Przykładowy dokument CSV Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika] Opis formatu CSV Kod pola PołoŜenie w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Nazwa Sprzedawcy Pozycja [1:1] Kod Sprzedawcy Pozycja [2:1] Numer Dokumentu Pozycja [3:1] Data Dokumentu Pozycja [4:1] Numer Dokumentu Z05S Pozycja [5:1] Data Dokumentu Z05S Pozycja [6:1] Sekcja Potwierdzenie Wymeldowania (powtarzane w kolejnych wierszach x, dla x>=4) PPE Pozycja [1:x] Numer ewidencyjny Pozycja [2:x] Planowany termin zakończenia sprzedaŝy Pozycja [3:x] Status Nazwa PPE Pozycja [4:x] Pozycja [5:x] 36

37 3.10. Zakończenie SprzedaŜy (Z08_KONIEC) Informacje ogólne Nazwa dokumentu Zakończenie SprzedaŜy Kod dokumentu Z08K Obsługiwane formaty XML Dotyczy Sprzedawca Okno czasowe publikacji Harmonogram uruchamiania Nadawca Odbiorca Metryka dokumentu KaŜdy dzień kalendarzowy miesiąca M KaŜdy dzień kalendarzowy miesiąca M godz. 8:59 Obecny Sprzedawca OSD Zastosowanie dokumentu Dokument Z08_KONIEC Zakończenie SprzedaŜy wysyłany jest przez Obecnego Sprzedawcę do OSD, który informuje OSD o zakończeniu sprzedaŝy na danym PPE, na którym do tej pory świadczył usługę sprzedaŝy energii Zawartość informacyjna dokument Kod pola Nazwa pola Format danych nazwasprzedawcy Nazwa Sprzedawcy wysyłającego Pole znakowe [150] kodsprzedawcy dokument Kod Sprzedawcy wysyłającego dokument Pole znakowe [64] numerdokumentu Numer dokumentu Z08_KONIEC Pole znakowe [128] datadokumentu Data w formacie Data utworzenia dokumentu Z08_KONIEC rrrr-mm-dd gg:mm:ss Sekcja: Treść Zakończenie SprzedaŜy kodppe Kod Punktu Poboru Energii Pole znakowe [32] DataZakonczeniaUmowy SprzedaŜy Data zakończenia umowy sprzedaŝy Data w formacie rrrr-mm-dd NazwaURD Nazwa przedsiębiorstwa, lub Imię i Nazwisko osby prywatnej Pole znakowe [240] 37

38 3.11. Zakończenie SprzedaŜy O (Z08_KONIEC_O) Informacje ogólne Nazwa dokumentu Zakończenie SprzedaŜy O Kod dokumentu Z08KO Obsługiwane formaty XML Dotyczy Sprzedawca Okno czasowe publikacji Harmonogram uruchamiania Nadawca Odbiorca Metryka dokumentu KaŜdy dzień kalendarzowy miesiąca M KaŜdy dzień kalendarzowy miesiąca M 10:59 OSD Sprzedawca Zastosowanie dokumentu Dokument Z08_KONIEC_O Zakończenie SprzedaŜy O wysyłany jest przez OSD do Sprzedawcy w celu poinformowania go o zakończeniu sprzedaŝy na danym PPE. Dokument ten jest odpowiedzią na dokument Z08_KONIEC w którym Sprzedawca zgłasza zakończenie sprzedaŝy na danym PPE Zawartość informacyjna dokument Kod pola Nazwa pola Format danych nazwasprzedawcy Nazwa Sprzedawcy wysyłającego Pole znakowe [150] kodsprzedawcy dokument Kod Sprzedawcy wysyłającego dokument Pole znakowe [64] numerdokumentu Numer dokumentu Z08_KONIEC Pole znakowe [128] datadokumentu Data utworzenia dokumentu Data w formacie Z08_KONIEC rrrr-mm-dd gg:mm:ss numerdokumenturef Numer źródłowego dokumentu Z08_KONIEC Pole znakowe [40] datadokumenturef Data utworzenia źródłowego Data w formacie dokumentu Z008_KONIEC rrrr-mm-dd gg:mm:ss Sekcja: Treść Zakończenie SprzedaŜy O kodppe Kod Punktu Poboru Energii Pole znakowe [74] DataZakonczeniaUmowy SprzedaŜy Data zakończenia umowy sprzedaŝy Data w formacie rrrr-mm-dd NazwaURD Nazwa przedsiębiorstwa, lub Imię i Nazwisko osby prywatnej Pole znakowe [240] 38

39 status Status identyfikacji Pole znakowe [3], wartość słownikowa: A dane PPE istnieje w bazie, dane PPE podpięte jest pod wskazany przez Sprzedawcę MD, dane MD naleŝy do Sprzedawcy, data rozwiązania umowy jest poprawna (tzn. zachowano 5 lub więcej dni okresu wypowiedzenia). B dane PPE nie istnieje w bazie C dane PPE nie jest podpięte pod wskazane przez Sprzedawcę MD, D dane MD nie naleŝy do Sprzedawcy, E data rozwiązania umowy sprzedaŝy nie jest poprawna (tzn. nie zachowano 5 dni okresu wypowiedzenia jeśli będzie mniej niŝ 5 dni) Dobowy Planowany Profil Zagregowany dla MB (Z12) Informacje ogólne Metryka dokumentu Nazwa Dobowy Planowany Profil Zagregowany dokumentu Kod dokumentu Z12 Obsługiwane formaty Dotyczy Okno czasowe publikacji Harmonogram uruchamiania Nadawca Odbiorca XML, CSV (URB, Miejsce Bilansowania) / (URB, Sprzedawca, Miejsce Dostarczania) / (Sprzedawca, Miejsce Dostarczania) brak po wysłaniu dokumentu DGMB do WIRE_UR / codziennie o godz. 09:15 OSD URB/ Sprzedawca 39

40 Zastosowanie dokumentu Dokument Z12 przekazywany jest przez OSD wszystkim Sprzedawcom realizującym umowy sprzedaŝy energii URD przyłączonym do sieci rozdzielczej oraz URB pełniącym funkcję POB. Dokument Z12 zawiera informacje o dobowo godzinowych przepływach energii w poszczególnych Miejscach Dostarczania/ Miejscach Bilansowania. URB otrzymuje dokument Z12 na MD oraz na MB (wartość zagregowana), natomiast Sprzedawca otrzymuje dokument Z12 na MD Zawartość informacyjna dokumentu Kod pola Nazwa pola Format danych nazwasprzedawcy Nazwa Sprzedawcy, którego dotyczy raport Pole znakowe [150], null, jeśli odbiorcą dokumentu jest URB kodsprzedawcy Kod Odbiorcy, którego dotyczy raport Pole znakowe [64], Odbiorcą moŝe być Sprzedawca albo URB kodmiejsca Kod Miejsc Bilansowania/ Miejsca Dostarczania, którego dotyczy dokument Pole znakowe [64] kodurb Kod Uczestnika Rynku Bilansującego Pole znakowe [64] numerdokumentu Numer dokumentu Pole znakowe [128] datadokumentu Data utworzenia dokumentu Data w formacie rrrr-mm-dd gg:mm:ss Sekcja: Treść Energia deklarowana Data Godzina, której dotyczy godzinowa Data w formacie dtczas energia rzeczywista rrrr-mm-dd gg:mm:ss ER Energia rzeczywista [kwh] Pole numeryczne [10.3] status Status wartości Pole znakowe [1], wartość słownikowa: {0,1} Format CSV Przykładowy dokument CSV dla Sprzedawcy na MD Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika]. 40

41 Przykładowy dokument CSV dla URB na MD Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika] Przykładowy dokument CSV dla URB na MB Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika] Opis formatu CSV dla Sprzedawcy na MD Kod pola PołoŜenie w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Nazwa Sprzedawcy Pozycja [1:1] Kod Sprzedawcy Pozycja [2:1] Kod MD Pozycja [3:1] Numer Dokumentu Pozycja [4:1] Data Dokumentu Pozycja [5:1] Sekcja: Treść Energia rzeczywista (powtarzane w kolejnych wierszach x, dla x>=4) Data Godzina ER [kwh] Status Pozycja [1:x] Pozycja [2:x] Pozycja [3:x] 41

42 Opis formatu CSV dla URB na MD Kod pola Położenie w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Kod URB Pozycja [1:1] Nazwa Sprzedawcy Pozycja [2:1] Kod Sprzedawcy Pozycja [3:1] Kod MD Pozycja [4:1] Numer Dokumentu Pozycja [5:1] Data Dokumentu Pozycja [6:1] Sekcja: Treść Energia rzeczywista (powtarzane w kolejnych wierszach x, dla x>=4) Data Godzina ER [kwh] Status Pozycja [1:x] Pozycja [2:x] Pozycja [3:x] Opis formatu CSV dla URB na MB Kod pola PołoŜenie w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Kod URB Pozycja [1:1] Kod MB Pozycja [2:1] Numer Dokumentu Pozycja [3:1] Data Dokumentu Pozycja [4:1] Sekcja: Treść Energia rzeczywista (powtarzane w kolejnych wierszach x, dla x>=4) Data Godzina ER [kwh] Status Pozycja [1:x] Pozycja [2:x] Pozycja [3:x] 42

43 3.13. Konfiguracja MB (Z13) Informacje ogólne Metryka dokumentu Nazwa dokumentu Konfiguracja MB Kod dokumentu Z13 Obsługiwane formaty XML, CSV Dotyczy Sprzedawca, Miejsce Dostarczania Okno czasowe publikacji brak Harmonogram uruchamiania 30 dnia miesiąca M-1 o godz. 11:30 Nadawca OSD Odbiorca Sprzedawca Zastosowanie dokumentu Dokument Z13 przekazywany jest kaŝdego miesiąca dla wszystkich Sprzedawców. Zawiera informację o konfiguracji poszczególnych MD przyporządkowuje punkty poboru energii w sieci dystrybucyjnej, w których Sprzedawca realizuje umowy sprzedaŝy energii elektrycznej (wszyscy odbiorcy z terenu OSD na kolejny miesiąc) Zawartość informacyjna dokumentu Kod pola Nazwa pola Format danych nazwasprzedawcy Nazwa Sprzedawcy, którego dotyczy dokument Pole znakowe [150] kodsprzedawcy Kod Sprzedawcy, którego dotyczy dokument Pole znakowe [64] kodurb Kod Uczestnika Rynku Bilansującego Pole znakowe [64] kodmd Kod Miejsc Dostarczania, którego dotyczy dokument Pole znakowe [64] numerdokumentu Numer dokumentu Pole znakowe [128] datadokumentu Data utworzenia dokumentu Sekcja: Treść Dane PPE Data w formacie rrrr-mm-dd gg:mm:ss kodppe Kod Punktu Poboru Energii Pole znakowe [32] Pole znakowe [2], wartość kodprofilu Kod Profilu słownikowa: {A, B, C, D, E, F, G, R} nazwappe Nazwa przedsiębiorstwa, lub Imię i Nazwisko osoby prywatnej Pola znakowe [240] Sekcja: Treść Planowane ZuŜycia 43

44 dataod Pierwszy dzień miesiąca Data w formacie rrrr-mm-dd datado Ostatni dzień miesiąca Data w formacie rrrr-mm-dd PKM Format CSV Forma CSV ZuŜycie planowane w danym miesiącu [kwh] Pole numeryczne [9.0] Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika] Opis formatu CSV Kod pola PołoŜenie w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Nazwa Sprzedawcy Pozycja [1:1] Kod Sprzedawcy Pozycja [2:1] Kod URB Pozycja [3:1] Kod MD Pozycja [4:1] Numer Dokumentu Pozycja [5:1] Data Dokumentu Pozycja [6:1] Sekcja dane URD (powtarzane w kolejnych wierszach x, i x>=4) PPE Pozycja [1:x] Data_od Pozycja [2:x] Data_do Pozycja [3:x] ZuŜycie planowane w danym miesiącu [kwh] Pozycja [4:x] Odbiorca profilowy/kod_profilu Pozycja [5:x] Nazwa PPE Pozycja [6:x] 44

45 3.14. Konfiguracja MB (Z13S) Informacje ogólne Metryka dokumentu Nazwa dokumentu Konfiguracja MB Kod dokumentu Z13S Obsługiwane formaty XML, CSV Dotyczy Sprzedawca, Miejsce Dostarczania Okno czasowe publikacji brak Harmonogram uruchamiania 26 dnia miesiąca M-1 o godz. 11:30 Nadawca OSD Odbiorca Sprzedawca Zastosowanie dokumentu Dokument Z13S moŝe być przekazywany Operatorowi Systemu Dystrybucyjnego przez Sprzedawców. Zawiera informację o korektach miesięcznych planów poboru energii elektrycznej w PPE wchodzących w skład poszczególnych MD przyporządkowuje punkty poboru energii w sieci dystrybucyjnej, w których Sprzedawca realizuje umowy sprzedaŝy energii elektrycznej (wszyscy odbiorcy z terenu OSD na kolejny miesiąc) Zawartość informacyjna dokumentu Kod pola Nazwa pola Format danych nazwasprzedawcy Nazwa Sprzedawcy, którego dotyczy dokument Pole znakowe [150] kodsprzedawcy Kod Sprzedawcy, którego dotyczy dokument Pole znakowe [64] kodurb Kod Uczestnika Rynku Bilansującego Pole znakowe [64] kodmd Kod Miejsc Dostarczania, którego dotyczy dokument Pole znakowe [64] numerdokumentu Numer dokumentu Pole znakowe [128] datadokumentu Data utworzenia dokumentu Sekcja: Treść Dane PPE Data w formacie rrrr-mm-dd gg:mm:ss kodppe Kod Punktu Poboru Energii Pole znakowe [32] Pole znakowe [2], wartość kodprofilu Kod Profilu słownikowa: {A, B, C, D, E, F, G, R} 45

46 nazwappe Nazwa przedsiębiorstwa, lub Imię i Nazwisko osoby prywatnej Pola znakowe [240] Sekcja: Treść Planowane ZuŜycia dataod Pierwszy dzień miesiąca Data w formacie rrrr-mm-dd datado Ostatni dzień miesiąca Data w formacie rrrr-mm-dd PKM Format CSV Forma CSV ZuŜycie planowane w danym miesiącu [kwh] Pole numeryczne [9.0] Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika] Opis formatu CSV Kod pola PołoŜenie w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Nazwa Sprzedawcy Pozycja [1:1] Kod Sprzedawcy Pozycja [2:1] Kod URB Pozycja [3:1] Kod MD Pozycja [4:1] Numer Dokumentu Pozycja [5:1] Data Dokumentu Pozycja [6:1] Sekcja dane URD (powtarzane w kolejnych wierszach x, i x>=4) PPE Pozycja [1:x] Data_od Pozycja [2:x] Data_do Pozycja [3:x] ZuŜycie planowane w danym miesiącu [kwh] Pozycja [4:x] Odbiorca profilowy/kod_profilu Pozycja [5:x] Nazwa PPE Pozycja [6:x] 46

47 3.15. Profile standardowe (Z15) Informacje ogólne Metryka dokumentu Nazwa dokumentu Profile Standardowe Kod dokumentu Z15 Obsługiwane formaty CSV Dotyczy Okres obowiązywania (Data_od, Data_do) Okno czasowe publikacji brak Harmonogram uruchamiania Nadawca Odbiorca stale dostępny OSD Sprzedawca Zastosowanie dokumentu Dokument Z15 jest dostępny dla Sprzedawców i URB, z którymi OSD ma podpisane umowy generalne oraz dla Odbiorców. Zawiera godzinowe wartości energii stosowane do wyznaczania energii dla PPE na podstawie przypisanego profilu Zawartość informacyjna dokumentu Kod pola Nazwa pola Format danych dataod Data od obowiązywania profilu Data w formacie rrrr-mm-dd datado Data do obowiązywania profilu Data w formacie rrrr-mm-dd Sekcja: Treść Współczynniki Pole znakowe [3], wartość kodprofilu Kod Profilu, którego dotyczy dokument słownikowa: {A, B, C, D, E, F, G, R} taryfa Taryfa Pole znakowe [3], wartość słownikowa: {C11, C12a, C12b, C13, G11, G11e, G12, G12e, R} liczbafaz Liczba faz Pole znakowe [1]. wartość sezon Sezon, którego dotyczą wartości współczynników profilu słownikowa: {1,3} Pole znakowe [2], wartość słownikowa: {W,L,J,Z} 47

48 typdnia Typ dnia, którego dotyczy współczynnik Pole znakowe [2], wartość słownikowa: {R,S,N,Sw} godzinadoby Godzina doby, której dotyczy Pole numeryczne [2.0] wartoscwspolczynnika Wartość współczynnika Pole numeryczne [9.8] 48

49 Format CSV Forma CSV Uwaga: Kolejne wiersze pliku CSV przedstawione są jako wiersze arkusza. Kolejne komórki oznaczają kolejne wartości pliku rozdzielone separatorem ; [znak średnika]. 49

50 Opis formatu CSV Kod pola Położenie w pliku csv [Kolejna pozycja w wierszu : numer wiersza] Data od Pozycja [1:1] Data do Pozycja [2:1] Sekcja: Treść - Profil (powtarzane w kolejnych wierszach x, dla x>=4) Kod Profilu Pozycja [1:x] Taryfa Pozycja [2:x] Liczba faz Pozycja [3:x] Sezon Pozycja [4:x] Typ dnia Pozycja [5:x] 1 Pozycja [6:x] 2 Pozycja [7:x] 3 Pozycja [8:x] 4 Pozycja [9:x] 5 Pozycja [10:x] 6 Pozycja [11:x] 7 Pozycja [12:x] 8 Pozycja [13:x] 9 Pozycja [14:x] 10 Pozycja [15:x] 11 Pozycja [16:x] 12 Pozycja [17:x] 13 Pozycja [18:x] 14 Pozycja [19:x] 15 Pozycja [20:x] 16 Pozycja [21:x] 17 Pozycja [22:x] 18 Pozycja [23:x] 19 Pozycja [24:x] 20 Pozycja [25:x] 21 Pozycja [26:x] 22 Pozycja [27:x] 23 Pozycja [28:x] 24 Pozycja [29:x] 50
