MT/MTZ 50 Hz R22 R407C R134a R404A/R507
|
|
- Halina Kaźmierczak
- 5 lat temu
- Przeglądów:
Transkrypt

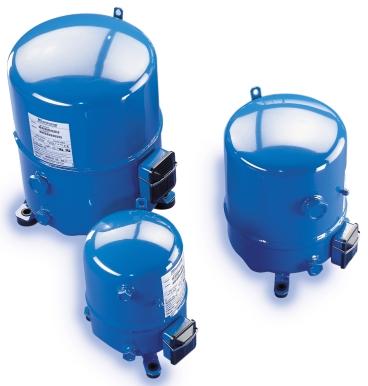

1 Dobór i zastosowania SPR ARKI T OKOWE MT/MTZ 50 Hz R22 R407C R134a R404A/R507 1 CYLINDROWE 2 CYLINDROWE 4 CYLINDROWE 8 CYLINDROWE Oczekuj od nas wi cej
2 SPR ARKI T OKOWE DANFOSS MANEUROP.... str. 3 Oznaczenia (zamawianie) str. 4 Oznaczenia (widoczne na tabliczce znamionowej spr arki) str. 4 Wersje str. 4 Napi cie silnika str. 4 DANE TECHNICZNE str. 5 Dane techniczne str. 5 WartoÊci nominalne dla R22, R407C str. 6 WartoÊci nominalne dla R134a, R404A, R str. 7 ZAKRES PRACY str. 8 TEBELE WYDAJNOÂCI str. 10 R str. 10 R407C str. 12 R134a str. 14 R404A/R str. 16 WYMIARY, POD ÑCZENIA str cylindrowe str cylindrowe str cylindrowe str cylindrowe str. 21 DANE ELEKTRYCZNE str. 22 Dane dla silników jednofazowych str. 22 Tabele przekaêników i kondensatorów str. 22 Zalecane schematy po àczeƒ elektrycznych.... str. 23 Dane dla silników trójfazowych str. 24 Zabezpieczenie silników i sugerowane po àczenia str cylindrowe spr arki str. 25 Zestawy agodnego startu spr arek 2-4-cylindrowych kod str. 25 INNE str. 26 Zatwierdzenia str. 26 Wersje wykonaƒ str. 26 Stopieƒ ochrony oznaczenia str. 27 Opakowania str. 27 CZYNNIKI I OLEJE str. 28 Informacje ogólne str. 28 ZALECENIA PROJEKTOWE str. 30 Rurociàgi str. 30 Ograniczenia str. 31 Napi cie zasilajàce i iloêç za àczeƒ str. 32 Kontrola ciek ego czynnika i limity nape nieƒ... str. 32 Poziom ha asu i wibracji str. 35 INSTALACJA I SERWISOWANIE str. 36 CzystoÊç monta u str. 36 Transport i monta str. 36 Próba ciênieniowa instalacji str. 37 Sprawdzanie szczelnoêci str. 37 Usuni cie wilgoci str. 38 Uruchamianie instalacji str. 38 katalog 50 Hz 2
3 Spr arki t okowe Danfoss Maneurop Spr arki t okowe Danfoss Maneurop sà specjalnie zaprojektowane do zastosowaƒ w bardzo szerokim zakresie warunków pracy. Do ich produkcji wykorzystuje si wysokiej jakoêci materia y i nowoczesne technologie, aby produkt koƒcowy móg pracowaç przez wiele lat. Spr arki te nap dzane sà silnikami w 100% ch odzonymi parami czynnika ch odniczego. Dodatkowymi zaletami sà: p ytki zaworowe w kszta cie pierêcienia, zapewniajàce wysokà sprawnoêç, wewn trzne zabezpieczenie silnika i jego wysoki moment obrotowy. Sà to cechy wymagane od spr arek w nowoczesnych instalacjach ch odniczych. Maneurop MT i MTZ sà t okowymi hermetycznymi spr - arkami przeznaczonymi do instalacji o Êrednich i wysokich temperaturach odparowania. Seria MT jest przeznaczona do u ywania tradycyjnego czynnika R22. Do ich smarowania u ywa si oleju mineralnego 160P. Seria MT mo e byç u ywana z czynnikami opartymi na bazie R22. Do smarowania u yç trzeba wtedy 160 ABM (alkilobenzen). Seria MTZ jest specjalnie zaprojektowana do czynników HFC jak R134a, R407C, R404A i R507. W tych spr arkach u ywany jest olej poliestrowy 160PZ. Spr arki te mogà byç montowane w nowych instalacjach jak równie jako zamienniki spr arek Maneurop. serii MTE w instalacjach istniejàcych. Spr arki MT i MTZ majà du à obj toêç wewn trznà, która zabezpiecza je przed ryzykiem uderzeƒ cieczowych gdy ciek y czynnik dostanie si do spr arki. Silniki spr arek MT i MTZ sà ch odzone wy àcznie zasysanymi parami czynnika ch odniczego. Oznacza to, e mogà one byç ca kowicie os oni te otulinà dêwi koch onnà w celu obni enia poziomu g oênoêci bez ryzyka przegrzania spr arki. Spr arki MT i MTZ oferowane sà w 26 modelach o obj toêci skokowej od 30 do 543 cm 3 /obr. Dost pne jest siedem wersji zasilania silników w zale noêci od napi cia (jedno trójfazowe) i cz stotliwoêci (50 lub 60 Hz). Wi kszoêç spr arek wyst puje w dwóch wersjach: Standard, wersja VE (króciec wyrównania oleju + wziernik oleju). 3 katalog 50 Hz RECIPROCATING COMPRESSORS
4 Terminologia OZNACZENIA (ZAMAWIANIE) MT Z 64 4 V I Typ spr arki Olej estrowy Moc silnika (dzielàc przez 12 otrzymasz w KM) Typ opakowania (zobacz str. 27) Króciec olejowy i wziernik oleju Napi cie zasilajàce silnika (zobacz poni ej) PRZYK AD: MT 64 4I opakowanie jednostkowe (I), zasilanie kod 4, wersja standardowa MT 64 4VI opakowanie jednostkowe (I), zasilanie kod 4,VE wersja (V) MT 64 4M opakowanie zbiorcze (M), zasilanie kod 4, wersja standardowa MT 64 4VM opakowanie zbiorcze (M), zasilanie kod 4,VE wersja (V) Opakowanie jednostkowe: jedno opakowanie na jednà spr ark. Opakowanie zbiorcze: jedno opakowanie na kilka spr arek palet (iloêç zale na od modelu). OZNACZENIA (WIDOCZNE NA TABLICZCE ZNAMIONOWEJ SPR ARKI) MT Z 64 HM 4 VE Typ spr arki Olej estrowy Moc silnika (dzielàc przez 12 otrzymasz w KM) Kod pojemnoêci skokowej (zobacz str. 5) Typ opakowania (zobacz str. 27) Króciec olejowy i wziernik oleju Wersja (zobacz str. 26) Napi cie zasilajàce silnika (zobacz poni ej) WERSJE S wersja standardowa VE wersja (opcja) Model Wziernik oleju Króciec olejowy Wziernik oleju Króciec olejowy MT / MTZ (1-cyl.) - - gwintowany 3/8 z àcze kielich MT / MTZ (2-cyl.) - - gwintowany 3/8 z àcze kielich MT / MTZ (4-cyl.) wlutowany - gwintowany 3/8 z àcze kielich MT / MTZ (8-cyl.) gwintowany 3/8 z àcze kielich NAPI CIE SILNIKA Kod silnika Napi cie nominalne Zakres napi ç dopuszczalnych V / 1 faza / 60 Hz V V / 3 fazy / 60 Hz V V / 3 fazy / 50 Hz V 460 V / 3 fazy / 60 Hz V V / 1 faza / 50 Hz V V / 3 fazy / 50 Hz V V / 3 fazy / 50 Hz V 575 V / 3 fazy / 60 Hz V V / 3 fazy / 60 Hz V katalog 50 Hz 4
5 Dane techniczne DANE TECHNICZNE Typ spr arki PojemnoÊç skokowa IloÊç cyl. Nape nienie olejem Waga Wersja** Kod silnika (cm 3 /obr.) (m 3 /h)* (dm 3 ) (kg) MT / MTZ 18 JA S-VE S-VE S-VE S-VE MT / MTZ 22 JC S-VE S-VE S-VE S-VE S-VE - - MT / MTZ 28 JE S-VE S-VE S-VE S-VE S-VE - - MT / MTZ 32 JF S-VE S-VE S-VE S-VE S-VE S-VE S-VE MT / MTZ 36 JG S-VE S-VE S-VE S-VE S-VE - - MT / MTZ 40 JH S-VE S-VE S-VE - S-VE - - MT / MTZ 44 HJ S-VE S-VE S-VE - S-VE - - MT / MTZ 45 HJ S-VE S-VE S-VE MT / MTZ 50 HK S-VE S-VE S-VE - S-VE S-VE S-VE MT / MTZ 51 HK S-VE S-VE S-VE - S-VE - - MT / MTZ 56 HL S-VE S-VE S-VE - S-VE S-VE S-VE MT / MTZ 57 HL S-VE S-VE S-VE MT / MTZ 64 HM S-VE S-VE S-VE - S-VE - S-VE MT / MTZ 65 HM S-VE S-VE S-VE - S-VE - - MT / MTZ 72 HN S-VE S-VE - S-VE - S-VE MT / MTZ 73 HN S-VE S-VE - S-VE - - MT / MTZ 80 HP S-VE S-VE - S-VE - S-VE MT / MTZ 81 HP S-VE S-VE MT / MTZ 100 HS S-VE S-VE - S-VE S-VE S-VE MT / MTZ 125 HU S-VE S-VE - S-VE S-VE S-VE MT / MTZ 144 HV S-VE S-VE - S-VE S-VE S-VE MT / MTZ 160 HW S-VE S-VE - S-VE S-VE S-VE MT / MTZ 200 HSS x S S - S - - MT / MTZ 250 HUU x S S - S - - MT / MTZ 288 HVV x S S MT / MTZ 320 HWW x S S - S - - * Przy 2900 obr./min. ** Wersje S i VE zobacz na stronie 4. 5 katalog 50 Hz RECIPROCATING COMPRESSORS
6 Dane techniczne WARTOÂCI NOMINALNE R22, R407C 50 HZ Typ spr arki WARTOÂCI NOMINALNE * WARTOÂCI NOMINALNE ** MT R22 MTZ R407C WydajnoÊç Pobór Pràd COP WydajnoÊç Pobór Pràd COP ch odnicza mocy ch odnicza mocy (W) (kw) (A) (W/W) (W) (kw) (A) (W/W) MT / MTZ 18 JA MT / MTZ 22 JC MT / MTZ 28 JE MT / MTZ 32 JF MT / MTZ 36 JG MT / MTZ 40 JH MT / MTZ 44 HJ MT / MTZ 50 HK MT / MTZ 56 HL MT / MTZ 64 HM MT / MTZ 72 HN MT / MTZ 80 HP MT / MTZ 100 HS MT / MTZ 125 HU MT / MTZ 144 HV MT / MTZ 160 HW MT / MTZ 200 HSS MT / MTZ 250 HUU MT / MTZ 288 HVV MT / MTZ 320 HWW WARTOÂCI NOMINALNE DLA WYSOKOSPRAWNYCH SPR AREK MT DLA R22 50HZ Typ spr arki WydajnoÊç ch odnicza (W) Pobór mocy (kw) Pràd (A) COP (W/W) MT 45 HJ MT 51 HK MT 57 HL MT 65 HM MT 73 HN MT 81 HP * Standard ARI dla R22: temperatura odparowania 7,2 C; temperatura skraplania 54,4 C; doch odzenie 8,3 K; przegrzanie 11,1 K; 50 Hz; 400 V. ** Standard ARI dla R407C: temperatura odparowania 7,2 C; temperatura skraplania 54,4 C; doch odzenie 8,3 K; przegrzanie 11,1 K; 50 Hz; 400 V. WydajnoÊç i pobór mocy ± 5%. katalog 50 Hz 6
7 Dane techniczne WARTOÂCI NOMINALNE R134a, R404A, R HZ Typ spr arki WARTOÂCI NOMINALNE * WARTOÂCI NOMINALNE ** R134a R404A / R507 WydajnoÊç Pobór Pràd COP WydajnoÊç Pobór Pràd COP ch odnicza mocy ch odnicza mocy (W) (kw) (A) (W/W) (W) (kw) (A) (W/W) MT / MTZ 18 JA MT / MTZ 22 JC MT / MTZ 28 JE MT / MTZ 32 JF MT / MTZ 36 JG MT / MTZ 40 JH MT / MTZ 44 HJ MT / MTZ 50 HK MT / MTZ 56 HL MT / MTZ 64 HM MT / MTZ 72 HP MT / MTZ 80 HP MT / MTZ 100 HS MT / MTZ 125 HU MT / MTZ 144 HV MT / MTZ 160 HW MT / MTZ 200 HSS MT / MTZ 250 HUU MT / MTZ 288 HVV MT / MTZ 320 HWW * Standard ARI dla R134a: temperatura odparowania 7,2 C; temperatura skraplania 54,4 C; doch odzenie 8,3 K; przegrzanie 11,1 K; 50 Hz; 400 V. ** Standard dla R404A/R507: temperatura odparowania -10 C; temperatura skraplania 45 C; doch odzenie 0 K; przegrzanie 10 K; 50 Hz; 400 V. WydajnoÊç i pobór mocy ± 5%. 7 katalog 50 Hz
8 Zakres pracy Temperatura skraplania ( C) S.H. = 11,1 K 50 S.H. = 30 K Temperatura parowania ( C) Zakres stosowania spr arek MT dla R22 Temperatura skraplania ( C) S.H. = 11,1 K S.H. = 30 K Temperatura parowania ( C) Zakres stosowania spr arek MTZ dla R407C dla PUNKTU ROSY Temperatura skraplania ( C) S.H. = 11,1 K 60 S.H. = 30 K Temperatura parowania ( C) Zakres stosowania spr arek MTZ dla R134a Temperatura skraplania ( C) S.H. = 11,1 K S.H. = 30 K Temperatura parowania ( C) Zakres stosowania spr arek MTZ dla R404A/R507 katalog 50 Hz 8
9 Zakres pracy ZEOTROPOWE MIESZANINY CZYNNIKÓW CH ODNICZYCH Mieszaniny czynników ch odniczych mogà byç zarówno zeotropowe jak i azeotropowe. Aezotropowe mieszaniny (takie jak R502 czy R507) zachowujà si jak zwyk e czynniki jednosk adnikowe. Podczas zmian fazowych (z cieczy w par i z pary w ciecz) sk ad cieczy i pary jest taki sam. W mieszaninach zeotropowych (np. R407C) sk ad cieczy i pary jest inny i dodatkowo zmienia si w trakcie przebiegu przemiany fazowej. Kiedy zakres tych zmian jest nieznaczny takà mieszanin cz sto nazywa si quasi-azeotropowà. Takà mieszaninà jest na przyk ad R404A. Zmiana sk adu powoduje powstanie dwóch efektów: Przesuni cie fazowe W elementach uk adu ch odniczego, gdzie wyst puje zarówno ciecz jak i para (parownik, skraplacz, zbiornik cieczy), faza ciek a i gazowa majà inny sk ad. W praktyce ka da z faz w tym samym elemencie uk adu to dwa ró ne czynniki. Dlatego czynniki zeotropowe wymagajà specjalnej uwagi. Nape nianie czynnikiem zeotropowym musi si odbywaç zawsze cieczà. Nie powinno si stosowaç zalanych parowników i oddzielaczy cieczy po stronie ssàcej z czynnikami zeotropowymi. Dotyczy to równie czynników quasi-azeotropowych. PoÊlizg temperaturowy Podczas procesu skraplania i odparowania w sta ym ciênieniu temperatura czynnika w skraplaczu b dzie ros a, a w parowniku spada a. Dlatego gdy mówimy o temperaturze parowania i skraplania jest wa ne by dodawaç czy chodzi o temperatur punktu rosy czy o temperatur Êrednià. Na wykresie poni ej linie przerywane przedstawiajà linie sta ej temperatury. Nie pokrywa si ona z linià sta ego ciênienia. Punkty A i B sà punktami rosy. Sà one na linii koƒca odparowania. Punkty C i D sà punktami Êrednimi. Przedstawiajà one mniej wi cej temperatur w trakcie procesów skraplania i parowania. W tym samym cyklu dla R407C temperatura Êrednia jest oko o 2 do 3 C ni sza ni temperatura punktu rosy. Zgodnie z zaleceniami Asercom Danfoss Maneurop u ywa temperatury punktu rosy w tabelach doboru i zakresach dopuszczalnych parametrów pracy. Dla uzyskania dok adnych wydajnoêci dla Êredniej wartoêci temperatury wartoêç ta musi byç odniesiona do temperatury punktu rosy na podstawie materia ów producenta danego czynnika. ciênienie (log) D B Temperatura PUNKTU ROSY i Temperatura ÂREDNIA dla R407C C A entalpia 9 katalog 50 Hz RECIPROCATING COMPRESSORS
10 Tabele wydajnoêci R22 Model MT 18 MT 22 MT 28 MT 32 MT 36 MT 40 MT 44 MT 45 MT 50 MT 51 MT 56 MT 57 MT 64 MT 65 t o t k Q o P Q o P Q o P Q o P Q o P Q o P Q o P Q o P Q o P , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,16 katalog 50 Hz 10
11 Tabele wydajnoêci R22 Model MT 72 MT 73 MT 80 MT 81 MT 100 MT 125 MT 144 MT 160 MT 200 MT 250 MT 288 MT 320 t o t k Q o P Q o P Q o P Q o P Q o P Q o P Q o P Q o P Q o P , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Oznaczenia: t o temperatura parowania ( C) t k temperatura skraplania ( C) Q o P wydajnoêç ch odnicza (W) pobór mocy (kw) Tabele sporzàdzone dla warunków: 50 Hz; przegrzanie 11,1 K; doch odzenie 8,3 K. katalog 50 Hz 11
12 Tabele wydajnoêci R407C Model MTZ 18 MTZ 22 MTZ 28 MTZ 32 MTZ 36 MTZ 40 MTZ 44 MTZ 50 MTZ 56 MTZ 64 MTZ 72 MTZ 80 t o t k Q o P Q o P Q o P Q o P Q o P Q o P Q o P katalog 50 Hz 12
13 Tabele wydajnoêci R407C Model MTZ 100 MTZ 125 MTZ 144 MTZ 160 MTZ 200 MTZ 250 MTZ 288 MTZ 320 t o t k Q o P Q o P Q o P Q o P Q o P Q o P Q o P Oznaczenia: t o temperatura parowania ( C) t k temperatura skraplania ( C) Q o P wydajnoêç ch odnicza (W) pobór mocy (kw) Tabele sporzàdzone dla warunków: 50 Hz; przegrzanie 11,1 K; doch odzenie 8,3 K. katalog 50 Hz 13
14 Tabele wydajnoêci R134a Model MTZ 18 MTZ 22 MTZ 28 MTZ 32 MTZ 36 MTZ 40 MTZ 44 MTZ 50 MTZ 56 MTZ 64 MTZ 72 MTZ t o t k Q o P Q o P Q o P Q o P Q o P Q o P Q o P Q o P katalog 50 Hz 14
15 Tabele wydajnoêci R134a Model MTZ 100 MTZ 125 MTZ 144 MTZ 160 MTZ 200 MTZ 250 MTZ 288 MTZ t o t k Q o P Q o P Q o P Q o P Q o P Q o P Q o P Q o P Oznaczenia: t o temperatura parowania ( C) t k temperatura skraplania ( C) Q o P wydajnoêç ch odnicza (W) pobór mocy (kw) Tabele sporzàdzone dla warunków: 50 Hz; przegrzanie 11,1 K; doch odzenie 8,3 K. 15 katalog 50 Hz RECIPROCATING COMPRESSORS
16 Tabele wydajnoêci R404A / R507 Model MTZ 18 MTZ 22 MTZ 28 MTZ 32 MTZ 36 MTZ 40 MTZ 44 MTZ 50 MTZ 56 MTZ 64 MTZ 72 MTZ 80 t o t k Q o P Q o P Q o P Q o P Q o P Q o P Q o P Q o P Q o P katalog 50 Hz 16
17 Tabele wydajnoêci R404A / R507 Model MTZ 100 MTZ 125 MTZ 144 MTZ 160 MTZ 200 MTZ 250 MTZ 288 MTZ 320 t o t k Q o P Q o P Q o P Q o P Q o P Q o P Q o P Q o P Q o P Oznaczenia: t o temperatura parowania ( C) t k temperatura skraplania ( C) Q o P wydajnoêç ch odnicza (W) pobór mocy (kw) Tabele sporzàdzone dla warunków: 50 Hz; przegrzanie 11,1 K; doch odzenie 8,3 K. 17 katalog 50 Hz RECIPROCATING COMPRESSORS
18 1 CYLINDROWE Wymiary, pod àczenia Wziernik oleju (tylko model VE) Przy àcze konektorowe 1/4 AMP-AWE Skrzynka przy àczeniowa Uziemienie M4-12 ZaÊlepka Ø 21 mm Ø 21 mm 160 Stopieƒ ochrony IP 55 (z d awikiem) Modele z silnikami o kodzie 3, 4 i 6 majà zaokràglonà gór Ø LP przy àcze pomiarowe (schräder) 356 (1) (2) (3) Stopka t umiàca wibracje 96 Przy àcze wyrównania oleju (tylko model VE) Ø H M Otwór monta owy do grza ki oleju typu PTC (1) MT (Z) /1 i MT (Z) 32 36/5 (2) MT (Z) /3 4 6 (3) MT (Z) 18 22/1 i MT (Z) / Przy àcze do zaworu ROTOLOCK Przy àcze rurowe Zawór ROTOLOCK Ssanie T oczenie Ssanie T oczenie Ssanie T oczenie MT / MTZ 18 JA MT / MTZ 22 JC 3/4/5/ /2 3/8 V06 V01 MT / MTZ 28 JE 3/4/5/6 MT / MTZ 22 JC1 1 1/4 1 5/8 3/8 V09 V01 MT / MTZ 28 JE1 MT / MTZ 32 JF 1 1/4 1 5/8 1/2 V09 V06 MT / MTZ 36 JG MT / MTZ 40 JH katalog 50 Hz 18
19 Wymiary, pod àczenia 2 CYLINDROWE Przy àcze konektorowe 1/4 AMP-AWE Skrzynka przy àczeniowa 20 Otwór monta owy do grza ki oleju typu PTC Uziemienie M ZaÊlepka Ø 21 mm Stopieƒ ochrony IP 55 (z d awikiem) Ø 21 mm 190 (1) (2) Skrzynka przy àczeniowa dla silnika kod 6 Âruba UNF x 9, Ø 288 Uziemienie M4-12 ZaÊlepka Ø 29 mm Ø 29 mm LP przy àcze pomiarowe (schräder) Stopieƒ ochrony IP 55 (z d awikiem) Stopka t umiàca wibracje Ø H M8 Przy àcze wyrównania oleju (tylko model VE) 415 Wziernik oleju (tylko model VE) (1) (2) (1) MT (Z) 2-cylindrowe kod (2) MT (Z) 2-cylindrowe kod (1) 36 (1) - 24 (2) 96 (2) Przy àcze do zaworu ROTOLOCK Przy àcze rurowe Zawór ROTOLOCK Ssanie T oczenie Ssanie T oczenie Ssanie T oczenie MT / MTZ 44 HJ MT / MTZ 45 HJ MT / MTZ 50 HK MT / MTZ 51 HK MT / MTZ 56 HL 1 3/4 1 1/4 7/8 3/4 V07 V04 MT / MTZ 57 HL MT / MTZ 64 HM MT / MTZ 65 HM MT / MTZ 72 HN MT / MTZ 73 HN MT / MTZ 80 HP MT / MTZ 81 HP 1 3/4 1 1/4 1 1/8 3/4 V02 V04 19 katalog 50 Hz RECIPROCATING COMPRESSORS
20 Wymiary, pod àczenia 4 CYLINDROWE Otwór monta owy do grza ki oleju typu PTC 246 Przy àcze wyrównania oleju (tylko model VE) Skrzynka przy àczeniowa Âruba UNF x 9,5 Uziemienie M ZaÊlepka Ø 29 mm 255 (3) 232 (1)(2) Ø 29 mm Stopieƒ ochrony IP 54 (z d awikiem) Skrzynka przy àczeniowa dla silników kod 7 i Âruba UNF x 9,5 Transformator 24 V Ø 352 Modu zabezpieczajàcy MP lub MP Ø 29 mm Stopieƒ ochrony IP 55 (z d awikiem) LP przy àcze pomiarowe (schräder) 540 (1) (2)(3) Wziernik oleju 115 (1)(2) Stopka t umiàca wibracje Ø H M (1)(2) 227 (3) (3) (1)(2) 179 (3) (1) MT (Z) /3-4-6 (2) MT (Z) /3-4-6 (3) MT (Z) kod 7-9 MT / MTZ 100 HS MT / MTZ 125 HU MT / MTZ 144 HV MT / MTZ 160 HW Przy àcze do zaworu ROTOLOCK Przy àcze rurowe Zawór ROTOLOCK Ssanie T oczenie Ssanie T oczenie Ssanie T oczenie 1 3/4 1 1/4 1 1/8 3/4 V02 V04 katalog 50 Hz 20
21 Wymiary, pod àczenia 8 CYLINDROWE Skrzynka przy aczeniowa Przy àcze wyrównania oleju 8 ZaÊlepka Ø 29 mm ZaÊlepka Ø 21 mm Âruba UNF x 9,5 Stopieƒ ochrony IP 55 (z d awikiem) Ø 29 mm Uziemienie M6 804 LP przy àcze pomiarowe (schräder) Ø Stopka t umiàca wibracje Ø H M Wziernik oleju Grza ka karteru Przy àcze do zaworu ROTOLOCK Przy àcze rurowe Zawór ROTOLOCK Ssanie T oczenie Ssanie T oczenie Ssanie T oczenie MT / MTZ 200 HSS Przy. ko nierzowe 1 3/4 1 5/8 1 1/8 V02 MT / MTZ 250 HUU Przy. ko nierzowe MT / MTZ 288 HVVF Przy. ko nierzowe 1 3/4 1 3/4 2 1/8 2 1/8 1 1/8 1 3/8 V12* V02 V10 MT / MTZ 320 HWW Przy. ko nierzowe 1 3/4 2 1/8 1 3/8 V10 * zawór dostarczany z odpowiednim ko nierzem do lutowania. 21 katalog 50 Hz RECIPROCATING COMPRESSORS
22 Dane elektryczne DANE DLA SILNIKÓW JEDNOFAZOWYCH LRA Pràd MCC Maksymalny OpornoÊç uzwojeƒ (Ohm) rozruchowy (A) pràd pracy (A) (± 7 % / 20 C) Kod silnika Uzwojenie Robocze Rozruchowe Robocze Rozruchowe MT / MTZ 18 JA MT / MTZ 22 JC MT / MTZ 28 JE MT / MTZ 32 JF MT / MTZ 36 JG MT / MTZ 40 JH MT / MTZ 44 HJ MT / MTZ 45 HJ MT / MTZ 50 HK MT / MTZ 51 HK MT / MTZ 56 HL MT / MTZ 57 HL MT / MTZ 64 HM MT / MTZ 65 HM TABELA PRZEKAèNIKÓW I KONDENSATORÓW 50 Hz PSC/CSR CSR Kondensator Kondensator Model g ówny rozruchowy (1) (2) Przekaênik rozruchowy (A) µf (C) µf (B) µf MT / MTZ 18 JA MT / MTZ 22 JC wszystkie MT / MTZ 28 JE modele MT / MTZ 32 JF ARR3J4A4 MT / MTZ 36 JG (1) (2) Kondensator g ówny: 440 V minimum godzin. Kondensator rozruchowy: 330 V. 60 Hz PSC/CSR CSR Kondensator Kondensator Model g ówny rozruchowy (1) (2) Przekaênik rozruchowy (A) µf (C) µf (B) µf MT / MTZ 18 JA MT / MTZ 22 JC MT / MTZ 28 JE MT / MTZ 32 JF wszystkie MT / MTZ 36 JG modele MT / MTZ 40 JH ARR3J4A4 MT / MTZ 44 / 45 HJ MT / MTZ 50 / 51 HK MT / MTZ 56 / 57 HL MT / MTZ 64 / 65 HM Obwód pomocniczy Obwód pomocniczy umo liwia ogrzewanie spr arki przez zasilanie pràdem o niewielkim nat eniu uzwojenia pomocniczego i kondensatora g ównego (schematy na str. 23). Przy takim rozwiàzaniu spr arki MT/MTZ (z elementami rozruchowymi PSC i CSR) mogà byç zainstalowane bez grza ki oleju. Jej funkcj przejmie obwód pomocniczy. Dla wi kszych spr arek jednofazowych MT/MTZ zaleca si stosowaç grza ki oleju PTC. Rozruch PSC System ten mo e byç stosowany w instalacjach ch odniczych z rurkà kapilarnà. Przed startem spr arki ciênienie na ssaniu musi byç równe ciênieniu na t oczeniu. System ten charakteryzuje si ma ym momentem rozruchowym. Rozruch CSR System ten zapewnia wi kszy moment rozruchowy przez zastosowanie kombinacji kondensatora g ównego i rozruchowego. Mo e byç stosowany w instalacjach ch odniczych z rurkà kapilarnà lub zaworem rozpr nym. Kondensator rozruchowy pod àczony jest tylko w momencie startu. Po zakoƒczeniu sekwencji startowej przekaênik rozruchowy od àcza go. Spr arki jednofazowe majà wewn trzne zabezpieczenia bimetaliczne temperaturowo-pràdowe. Zabezpieczajà one uzwojenia rozruchowe i g ówne przed zbyt wysokim pràdem i temperaturà. Po zadzia aniu zabezpieczenia ponowne uruchomienie spr arki nie nastàpi wczeêniej ni po dwóch do czterech godzin. Przy uruchomieniu nale y sprawdziç czy pràd pobierany nie przekracza pràdu znamionowego podanego na tabliczce znamionowej spr arki. katalog 50 Hz 22
23 Dane elektryczne ZALECANE SCHEMATY PO ÑCZE ELEKTRYCZNYCH 230 V 220 kω 1 W C Zasilanie jednofazowe rozruch PSC z obwodem pomocniczym Termostat A µf C µf S R A i C: kondensatory g ówne C: wspólne/ S: uzwojenie rozruchowe (dodatkowe)/ R: uzwojenie ruchowe (g ówne) 230 V 220 kω 1 W Przekaênik rozruchowy 5 C Zasilanie jednofazowe rozruch CSR z obwodem pomocniczym 2 Termostat A µf C µf B µf 1 S R 15 kω 1 W A i C: kondensatory g ówne B: kondensator rozruchowy C: wspólne/ S: uzwojenie rozruchowe (dodatkowe)/ R: uzwojenie ruchowe (g ówne) 230 V Termostat 220 kω 1 W Przekaênik rozruchowy 5 C Zasilanie jednofazowe rozruch CSR bez obwodu pomocniczego 2 " A + C" 1 S R B µf 15 kω 1 W A + C: kondensator g ówny B: kondensator rozruchowy C: wspólne/ S: uzwojenie rozruchowe (dodatkowe)/ R: uzwojenie ruchowe (g ówne) Kondensatory A i C zamienione przez kondensator o pojemnoêci A + C 23 katalog 50 Hz RECIPROCATING COMPRESSORS
24 Dane elektryczne DANE DLA SILNIKÓW TRÓJFAZOWYCH LRA Pràd MCC Maksymalny OpornoÊç uzwojeƒ (Ohm) rozruchowy (A) pràd pracy (A) (± 7 % / 20 C) Kod spr arki MT / MTZ 18 JA MT / MTZ 22 JC MT / MTZ 28 JE MT / MTZ 32 JF MT / MTZ 36 JG MT / MTZ 40 JH MT / MTZ 44 HJ MT / MTZ 45 HJ MT / MTZ 50 HK MT / MTZ 51 HK MT / MTZ 56 HL MT / MTZ 57 HL MT / MTZ 64 HM MT / MTZ 65 HM MT / MTZ 72 HN MT / MTZ 73 HN MT / MTZ 80 HP MT / MTZ 81 HP MT / MTZ 100 HS MT / MTZ 125 HU MT / MTZ 144 HV MT / MTZ 160 HW MT / MTZ 200 HSS MT / MTS 250 HUU MT / MTZ 288 HVV MT / MTZ 320 HWW UWAGA: dla silników trójfazowych opornoêç uzwojenia mierzona w skrzynce przy àczeniowej jest sumà oporów dwóch cz Êci uzwojenia (patrz powy ej). ZABEZPIECZENIE SILNIKÓW I SUGEROWANE PO ÑCZENIA Spr arki trójfazowe o kodach i dwucylindrowe o kodach 7-9 majà zabezpieczenie wewn trzne. àczy ono po àczone w gwiazd uzwojenia stojana z punktem wspólnym. W razie zadzia ania od àcza wszystkie trzy fazy. Spr arki trójfazowe czterocylindrowe o kodach 7-9 majà elektroniczne zabezpieczenie umieszczone MS C1 FU COMP C1 TH EC FU PTC Spr arka z wewn trznym zabezpieczeniem (spr arki z kodem i 2-cylindrowe o kodach 7-9). Zabezpiecza przed przegrzaniem, przecià eniem, przep ywem pràdu zwarciowego. L1 L2 L3 N OPIS: FU... Bezpieczniki MS... Wy àcznik g ówny C1... Stycznik spr arki TH... Termostat EC... Czujniki zewn trzne COMP... Spr arka MP... Zabezpieczenie elektroniczne PTC... Grza ka oleju TR... Transformator w skrzynce przy àczeniowej z czujnikiem temperatury wewnàtrz uzwojeƒ stojana. UWAGA: zadzia anie zabezpieczenia uniemo liwia ponowny start spr arki przez czas do oko o 3 godzin. Wszystkie spr arki z zasilaniem trójfazowym wymagajà grza ek oleju PTC. COMP MS C1 FU S S1 24 V C Spr arka z elektronicznym modu em zabezpieczajàcym (spr arki 4-cylindrowe o kodach 7-9). Zabezpiecza przed przegrzaniem, przep ywem pràdu zwarciowego. Zewn trzny wy àcznik pràdu lub wy àcznik termiczny jest wymagany do zabezpieczenia silnika przed przecià eniem. CR S2 S TR MP C1 EC FU PTC L 1 L 2 L 3 N katalog 50 Hz 24
25 Dane elektryczne 8-CYLINDROWE SPR ARKI MS C1 Silnik 1 FU EC C2 FU Silnik 2 U V W OPIS: FU... Bezpieczniki MS... Wy àcznik g ówny C1-C2... Stycznik spr arki TH... Termostat dwustopniowy EC... Czujniki zewn trzne ' 1' 3' Silnik 1 Silnik 2 TH C1 C2 N UWAGA: zachowaç zgodnoêç pod àczenia faz na obu przy àczach silników. Musi byç zachowana kolejnoêç za àczania i pracy: pierwszy startuje silnik nr 1, jako drugi silnik nr 2. Pierwszy wy àcza si silnik nr 2, nast pnie silnik nr 1. ZESTAWY AGODNEGO STARTU SPR AREK 2-4-CYLINDROWYCH KOD 4 W wielu paƒstwach ograniczenie pràdu rozruchowego w spr arkach trójfazowych jest wymogiem prawnym. W odpowiedzi na to Danfoss Maneurop oferuje zestaw agodnego rozruchu z dodatkowymi opornikami stojana, który: zapewnia ograniczenie pràdu rozruchowego o 50% w stosunku do za àczania bezpoêredniego, mo e byç zamontowany w istniejàcej instalacji ze standardowà spr arkà Danfoss Maneurop, obni a przy starcie napr enia mechaniczne, przed u ajàc ywotnoêç spr arki. WA NE: iloêç startów ograniczona do 6 w ciàgu godziny.wymagane jest wyrównanie ciênieƒ ssania i t oczenia przed startem. 400 V 3 50 Hz L 1 L 2 L 3 N C2 OPIS: TH... Termostat R R R Red Blue TDR C1 P TH Spr arka P... Presostat TDR... Przekaênik czasowy Zestaw agodnego rozruchu C1... Przekaênik bocznikujàcy rezystancje rozruchowe C2... Stycznik g ówny Model LRA Pràd Pràd rozruchowy (A) rozruchowy (A) z zestawem agodnego rozruchu Zestaw agodnego rozruchu MT / MTZ 50 HK SCR Ω MT / MTZ 64 HM Ref MT / MTZ 80 HP MT / MTZ 100 HS MT / MTZ 125 HU SCR Ω MT / MTZ 144 HV Ref MT / MTZ 160 HW katalog 50 Hz RECIPROCATING COMPRESSORS
26 Inne ZATWIERDZENIA NORMES FRANÇAISES VERBAND DEUTSCHER ELEKTROTECHNIKER UNDERWRITERS LABORATORIES INC. EUROPEAN DIRECTIVE Spr arki Danfoss Maneurop serii MT/MTZ odpowiadajà mi dzynarodowym standardom bezpieczeƒstwa i normom technicznym. Potwierdzajà to liczne certyfikaty. Odsy amy do listy szczegó owej w informacji nr T WERSJE WYKONA PRZYK AD: MT125 HU 4 D VE MT 18 P M A B MT 22 S M A P M - - MT 28 R M A N M - - MT 32 M E C L A - * MT 36 Q F E B F - - MT 40 N F E - G - - MT 44 E A A - * - - MT 45 A * A MT 50 E A B - A A * MT 51 A * A - * - - MT 56 C A A - A * * MT 57 A * A MT 64 D C C - A - * MT 65 A * A - * - - MT 72 - A A - A - * MT 73 - * A MT 80 - * A - * - * MT 81 - * A MT D D - D * * MT D D - D * * MT * * - * * * MT D D - D * * MT A A - A - - MT A A - A - - MT A A MT A A - A MTZ 18 A A A * MTZ 22 * A A * A - - MTZ 28 A A A * A - - MTZ 32 A A A * A A A MTZ 36 A A A * A - - MTZ 40 A A A - B - - MTZ 44 * * A - * - - MTZ 45 A * A MTZ 50 * * B - * A * MTZ 51 A * A - * - - MTZ 56 * * A - * * * MTZ 57 A * A MTZ 64 * * B - * - * MTZ 65 A * A MTZ 72 - * A - * - * MTZ 73 - * A - * - - MTZ 80 - * A - * - * MTZ 81 - * A MTZ * * - * * * MTZ * * - * * * MTZ * * - * * * MTZ * * - * * * MTZ A A MTZ A A - A - - MTZ A A MTZ A A - A - - * puste miejsce katalog 50 Hz 26
27 Inne STOPIE OCHRONY OZNACZENIA Stopieƒ ochrony skrzynki przy àczeniowej mo e byç okreêlony kodem literowo-cyfrowym (patrz ramka obok). Informacja poni ej opisuje znaczenie poszczególnych cyfr zgodnie z PN-92/E Stopieƒ ochrony spr arki jest zachowany jedynie wtedy, gdy u yty jest d awik o stopniu ochrony co najmniej takim jak spr arki. Cz Êç niezmienna IP 5 5 Pierwsza cyfra Stopieƒ ochrony przed dotkni ciem i kontaktem z cia ami sta ymi: 5 ca kowita ochrona przed kontaktem oraz przedostaniem si py u w iloêci zmniejszajàcej bezpieczeƒstwo. Druga cyfra Stopieƒ ochrony przed dzia aniem wody: 4 ochrona przed wodà rozbryzgiwanà z dowolnego kierunku, 5 ochrona przed strugà wody z dowolnego kierunku. Model 1 cylinder MT / MTZ MT / MTZ Opakowanie jednostkowe (I) Waga Waga Opakowanie Wymiary Sk adonetto ca kowita IloÊç spr arki palety wanie (kg) (kg) (mm) (mm) (Warstwy) MT / MTZ x295x x600x510 4 MT / MTZ MT / MTZ MT / MTZ cylindry MT / MTZ 44 / MT / MTZ 45 / MT / MTZ 56 / x365x x800x560 4 MT / MTZ 57 / MT / MTZ 72 / MT / MTZ 73 / cylindry MT / MTZ MT / MTZ x395x x1000x730 4 MT / MTZ MT / MTZ cylindrów MT / MTZ MT / MTZ x605x x605x720 4 MT / MTZ MT / MTZ OPAKOWANIA Opakowanie zbiorcze (M) Waga Wymiary Sk adoca kowita IloÊç ca kowite wanie (kg) (mm) (Warstwy) x800x x800x x800x katalog 50 Hz RECIPROCATING COMPRESSORS
28 Czynniki i oleje INFORMACJE OGÓLNE Przy wyborze czynnika ch odniczego musimy wziàç pod uwag : obowiàzujàce prawo i przewidywane zmiany, bezpieczeƒstwo, zastosowanie w po àczeniu z przewidywanymi warunkami pracy, wydajnoêç oraz efektywnoêç spr arki. Dodatkowo na decyzj powinny wp ynàç: ochrona Êrodowiska, standaryzacja czynników i olei, koszt czynnika, dost pnoêç. Tablica poni ej daje przeglàd ró nych kombinacji czynnik olej spr arka dla spr arek Maneurop MT i MTZ. Czynnik Typ Rodzaj Spr arka oleju Maneurop Olej Maneurop Zastosowanie R22 HCFC Mineralny MT Maneurop White oil, 160P Dostarczany w spr arce MT R407C HFC Poliestrowy MTZ Olej poliestrowy Maneurop 160PZ Dostarczany w spr arce MTZ R134a HFC Poliestrowy MTZ Olej poliestrowy Maneurop 160PZ Dostarczany w spr arce MTZ R404A HFC Poliestrowy MTZ Olej poliestrowy Maneurop 160PZ Dostarczany w spr arce MTZ R507 HFC Poliestrowy MTZ Olej poliestrowy Maneurop 160PZ Dostarczany w spr arce MTZ Ârednie/Wysokie temperatury Ârednie/Wysokie temperatury Ârednie/Wysokie temperatury Ârednie temperatury Ârednie temperatury Czynniki oparte na bazie R22 W glowodory Olej alkilobenzenowy Maneurop Alkilobenzen 160 ABM MT Uwaga: olej w spr arce musi byç Ârednie/Wysokie temperatury (ABM) wymieniony na olej 160 ABM. Spr arki Danfoss Maneurop nie sà dopuszczone do pracy z w glowodorami. Protokó Montrealski ustali, e u ywanie czynników CFC takich jak R12 i R502 jest niedozwolone w nowych instalacjach w paƒstwach sygnatariuszach. Dlatego ich wydajnoêci i inne dane nie sà publikowane w tym katalogu. Spr arki Maneurop serii MT mogà pracowaç z tymi czynnikami i nadal mogà byç montowane w istniejàcych instalacjach (wymiana). R22 R22 jest czynnikiem HCFC ciàgle bardzo popularnym. Ma on niski ODP (potencja niszczenia warstwy ozonowej) i w przysz oêci b dzie wycofany zgodnie R407C R407 C jest czynnikiem HFC o w asnoêciach podobnych do R22. Ma on zerowy potencja niszczenia warstwy ozonowej (ODP=0). Dla wielu instalatorów i producentów staje si on alternatywà R22. R407C jest zeotropowà mieszaninà z lokalnymi przepisami. Nale y u ywaç oleju Maneurop White oil 160P. Spr arki MT sà przeznaczone do pracy z R22 i fabrycznie o poêlizgu temperaturowym ok. 6 K. Nape nianie instalacji musi si odbywaç ciek ym czynnikiem R407C. Nale y u ywaç oleju poliestrowego Maneurop 160PZ, którym zalane sà spr arki MTZ do zastosowaƒ z czynnikiem R407C. Pomocà przy zalane olejem mineralnym. Pomocà przy prawid owym doborze spr arki mo e byç tabela na str. 8 oraz tabele wydajnoêci na str prawid owym doborze spr arki mo e byç tabela na str. 8 oraz tabele wydajnoêci na str Spr arki Maneurop MT nie mogà byç stosowane z R407C nawet po wymianie oleju z mineralnego na poliestrowy. katalog 50 Hz 28
29 Czynniki i oleje R134a R134a jest czynnikiem HFC o w asnoêciach termodynamicznych porównywalnych z czynnikiem CFC R12. Ma on zerowy potencja niszczenia warstwy ozonowej (ODP=0) i jest ogólnie uznany za najlepszy zamiennik R12. W zastosowaniach z wysokimi temperaturami parowania i skraplania jest R404A R404A jest czynnikiem HFC o w asnoêciach termodynamicznych podobnych do czynnika CFC R502. Ma on zerowy potencja niszczenia warstwy ozonowej (ODP=0) i jest uznany za jeden z najlepszych zamienników R502. R404A jest polecany przy zastosowaniach w instalacjach z niskà i Êrednià temperaturà odparowania. R404A jest mieszaninà zeotropowà. Dlatego nape nianie instalacji musi R507 R507 jest czynnikiem HFC o w asnoêciach termodynamicznych podobnych do czynnika CFC R502 i prawie identycznych z R404A. Ma on zerowy potencja niszczenia warstwy ozonowej (ODP=0) i równie jest uznany za jeden z najlepszych zamienników R502. Podobnie jak R404A, R507 jest polecany przy zastosowaniach w instalacjach z niskà i Êrednià Czynniki na bazie R22 Dost pny jest du y wybór mieszanin czynników na bazie R22 (cz sto zwane serwisowe lub przejêciowe). Sà one tymczasowymi zamiennikami R12 lub R502. Na przyk ad R401A, R401B, R409A W glowodory W glowodory jak propan, izobutan itp. sà wyjàtkowo atwopalne. to bardzo dobry wybór. R134a jest czynnikiem jednorodnym i nie ma poêlizgu temperaturowego. Nale y u ywaç wy àcznie olejów poliestrowch. Do zastosowaƒ z czynnikiem R134a polecamy u ywanie spr arek serii MTZ, które fabrycznie zalane sà olejem poliestrowym Maneurop 160PZ. si odbywaç fazà ciek à czynnika. PoÊlizg temperaturowy tego czynnika jest bardzo niewielki i mo e byç pomijany. Cz sto nazywany mieszaninà quasi-azeotropowà.w zastosowaniach z niskà temperaturà odparowania do -45 C polecamy stosowaç spr arki Maneurop LTZ (odsy amy do katalogu spr - arek MANEUROP LTZ). Do zastosowaƒ ze Êrednimi temperaturami odparowania z czynnikiem temperaturà odparowania. R507 jest mieszaninà azeotropowà bez poêlizgu temperaturowego. W zastosowaniach z niskà temperaturà odparowania do -45 C polecamy stosowaç spr arki Maneurop LTZ (odsy amy do katalogu spr arek MANEUROP LTZ). Do zastosowaƒ ze Êrednimi temperaturami odparowania z czynnikiem R507 polecamy u ywanie i B jako zamienniki R12, a R402A, R402B, R403A i B jako zamienniki R502. Poniewa ich sk adnikiem jest R22 charakteryzujà si niezerowym (ale niskim) potencja em niszczenia warstwy ozonowej (ODP>0). Danfoss Maneurop nie daje autoryzacji na u ywanie w glowodorów Pomocà przy prawid owym doborze spr arki mo e byç tabela na str. 8 oraz tabele wydajnoêci na str Spr arki Maneurop MT nie mogà byç stosowane z R134a nawet po wymianie oleju z mineralnego na poliestrowy. R404A polecamy u ywanie spr - arek serii MTZ, które fabrycznie zalane sà olejem poliestrowym Maneurop 160PZ. Pomocà przy prawid owym doborze spr arki mo e byç tabela na str. 8 oraz tabele wydajnoêci na str Spr arki Maneurop MT nie mogà byç stosowane z R404A nawet po wymianie oleju z mineralnego na poliestrowy. spr arek serii MTZ, które fabrycznie zalane sà olejem poliestrowym Maneurop 160PZ. Pomocà przy prawid owym doborze spr arki mo e byç tabela ze str. 8 oraz tabele wydajnoêci ze str Spr arki Maneurop MT nie mogà byç stosowane z R507 nawet po wymianie oleju z mineralnego na poliestrowy. Spr arki Maneurop MT mogà pracowaç z tymi czynnikami, ale niezb dna jest wymiana oleju mineralnego (którym sà fabrycznie nape niane) na olej alkilobenzenowy Maneurop 160ABM. w swoich spr arkach MT i MTZ nawet po zredukowaniu nape nienia. 29 katalog 50 Hz RECIPROCATING COMPRESSORS
30 Zalecenia projektowe RUROCIÑGI Olej w uk adzie ch odniczym jest konieczny do smarowania ruchomych cz Êci spr arki. Podczas normalnej pracy niewielkie iloêci oleju opuszczajà spr ark wraz ze spr anym czynnikiem. W prawid owo wykonanej instalacji olej ten powraca do spr arki. Tak d ugo jak iloêç krà àcego w uk adzie oleju jest ma a, instalacja b dzie pracowa a prawid owo i efektywnie. Jednak zbyt du a iloêç oleju w instalacji ujemnie wp ywa na sprawnoêç parownika i skraplacza. W êle zaprojektowanej instalacji, gdzie iloêç oleju opuszczajàcego spr ark jest wi ksza ni powracajàcego, mogà wyst powaç problemy z zapewnieniem smarowania spr - arki podczas gdy olej b dzie zalega w nadmiarze w skraplaczu, parowniku i rurociàgach. W takim przypadku uzupe nianie iloêci oleju w spr arce poprawi sytuacj na pewien czas, po czym olej znów b dzie wyrzucony ze spr arki i b dzie w nadmiarze zalega w innych elementach instalacji. Tylko prawid owo zaprojektowana i wykonana instalacja zapewni prawid owe krà enie oleju. Strona ssawna Poziome odcinki rurociàgów ssawnych powinny mieç spadek 0,5% w kierunku przep ywu czynnika (5 mm na 1 m). Przekrój rurociàgu ssawnego poziomego powinien zapewniç pr dkoêç gazu co najmniej 4m/s. W odcinkach pionowych dla zapewnienia prawid owego krà enia oleju wymagana jest pr dkoêç 8 do 12 m/s. Pod ka dym odcinkiem pionowym zaleca si montowanie pu apek olejowych tzw. syfonów. JeÊli pionowy odcinek rurociàgu jest d u szy ni 4 m dodatkowy syfon powinien byç instalowany co 4 m. WielkoÊç syfonu powinna byç jak najmniejsza w celu ograniczenia iloêci zalegajàcego oleju. W instalacjach z równolegle po àczonymi spr arkami pionowe odcinki rury ssàcej powinny byç wykonane z dwóch równoleg ych odcinków rury. Pole przekroju mniejszej rurki musi zapewniç pr dkoêç gazu 8 12 m/s przy minimalnej wydajnoêci. àczne pole przekroju obu rur musi zapewniç pr dkoêç gazu 8 12 m/s przy maksymalnej wydajnoêci. Umieszczone poni ej schematy ilustrujà powy sze uwagi. Dodatkowe informacje mo na znaleêç w biuletynie TI 001 Mounting instructions for installation of Maneurop compressors parallel. Pr dkoêç gazu powy ej 12 m/s nie wp ynie znaczàco na polepszenie powrotu oleju. Wp ynie natomiast na poziom g oênoêci oraz zwi kszy spadek ciênienia co obni a wydajnoêç uk adu. Zawory Rotolock do monta u na króçcach ssawnych, które mo na zamówiç w Danfoss Maneurop jako akcesoria sà dobrane do instalacji pracujàcych w przeci tnych warunkach. Rozmiary rurociàgów obliczone dla specyficznych warunków mogà si ró niç od proponowanych. Zaleca si izolowanie rurociàgów ssawnych w celu ograniczenia przegrzania par czynnika. 0,5% spadek, 4 m/s lub wi cej Do skraplacza Do spr arki max. 4 m " syfon" 8 do 12 m/s przy minimalnej wydajnoêci 8 do 12 m/s syfon" (jak najmniejszy) " Z parownika 8 do 12 m/s przy maksymalnej wydajnoêci max. 4 m 0,5% spadek, 4 m/s lub wi cej syfon" (jak najmniejszy) " Parownik syfon" (jak najmniejszy) " katalog 50 Hz 30
31 Zalecenia projektowe Strona t oczna Kiedy skraplacz montowany jest powy ej spr arki odpowiedni syfon jest konieczny dla zabezpieczenia przed powrotem oleju na t ocznà stron spr arki w trakcie postoju. Eliminuje to równie mo liwoêç powrotu ciek ego czynnika do spr arki. Nape nienie olejem oraz odolejacze W wi kszoêci instalacji poczàtkowa iloêç oleju w spr arce jest wystarczajàca. Jednak gdy d ugoêç instalacji przekracza 20 m, znajduje si w niej odolejacz lub wiele syfonów, dolanie oleju mo e byç konieczne. W instalacjach z utrudnionym powrotem oleju np. z kilkoma parownikami lub skraplaczami, zalecany jest odolejacz. Zobacz równie cz Êç Uruchamianie instalacji. Komponenty Elementy uk adu jak zawór rozpr ny, filtr odwadniacz, szk o wzierne muszà byç dobrane do u ytego czynnika. Jest to szczególnie wa ne w instalacjach z czynnikami HFC. Zawsze wymagaj dokumentacji na elementy instalacji. W instalacjach z czynnikami HFC nie nale y stosowaç filtrów odwadniaczy z aktywnym tlenkiem aluminium i lepiej je przewymiarowaç ni zastosowaç zbyt ma y. Przy doborze filtra nale y zwróciç uwag na jego ch onnoêç wody, wydajnoêç instalacji i iloêç czynnika w instalacji. wania i warunków pracy. Musi on byç w àczony w obwodzie samoczynnego podtrzymania cewki stycznika spr arki lub mieç r czne odblokowanie tak by uniknàç cyklicznej pracy spr arki z ciênieniem t oczenia zbli onym do górnego limitu. OGRANICZENIA Gdy u ywamy zaworów serwisowych zabezpieczenie musi byç pod àczone tak by nie by o mo liwe jego odci cie. Niskie ciênienie Konieczne jest zabezpieczenie przed pracà spr arki ze zbyt niskim ciênieniem ssania. MT MTZ MTZ MTZ R22 R407C R134a R404A / R507 CiÊnienie próbne, strona niska bar 25* 25* 25* 25* CiÊnienie pracy, strona wysoka bar CiÊnienie pracy, strona niska bar Ró nica ciênieƒ otwierajàca zawór upustowy bar Ró nica ciênieƒ zamykajàca zawór upustowy bar *18 bar dla spr arek 8-cylindrowych. Praca przy niskich temperaturach otoczenia Przy niskich temperaturach otoczenia w skraplaczach ch odzonych powietrzem spada ciênienie. Mo e to obni yç iloêç czynnika dop ywajàcego do parownika. To z kolei spowoduje obni enie ciênienia w parowniku i mo e spowodowaç jego zaszronienie. Przy starcie spr arki w takich warunkach mo e to powodowaç zadzia anie zabezpieczenia po stronie niskiego ciêniena. W zale noêci od nastaw presostatu niskiego ciênienia i opóênienia Wysokie ciênienie Konieczne jest zastosowanie zabezpieczenia (presostatu) zatrzymujàcego spr ark w przypadku wzrostu cisnienia t oczenia powy ej wartoêci podanych w poni szej tabeli. Nastawa zabezpieczenia powinna byç ni sza w zale noêci od zastosozegara mo e dojêç do cz stego za àczania i wy àczania spr arki. Mo na zapobiec temu zjawisku zmniejszajàc wydajnoêç skraplacza poprzez: umieszczanie skraplaczy w pomieszczeniach, zalewanie skraplacza ciek ym czynnikiem (wymaga to zwi kszenia iloêci czynnika co mo e powodowaç inne problemy, dodatkowej automatyki, m.in. zaworu zwrotnego na rurociàgu t ocznym), zmniejszenie iloêci powietrza przep ywajàcego przez skraplacz. Inne problemy stwarza praca spr - arki gdy jej temperatura otoczenia jest niska. Podczas postoju mo e si w niej gromadziç ciek y czynnik. Aby temu zapobiec nale y stosowaç grza ki oleju. Poniewa silnik spr arek Maneurop jest w 100% ch odzony zasysanymi parami czynnika mo e ona byç ca kowicie zewn trznie zaizolowana. Wi cej informacji znajduje si w paragrafie Kontrola ciek ego czynnika i limity nape nieƒ. 31 katalog 50 Hz RECIPROCATING COMPRESSORS
32 Zalecenia projektowe NAPI CIE ZASILAJÑCE I ILOÂå ZA ÑCZE Napi cie zasilajàce Zakresy dopuszczalnych napi ç zasilajàcych podane sà w tabeli na str. 4. Napi cia mierzone w skrzynce zaciskowej spr arki zawsze muszà byç z przedzia u w tabeli. Maksymalna dopuszczalna odchy ka napi cia dla 3-fazowej spr arki to 2%. Nierównowaga napi cia powoduje wzrost pràdu co najmniej na jednej fazie, a to z kolei przegrzanie i byç mo e spalenie silnika. Nierównowaga napi cia okreêlana jest wzorem: Vavg V Vavg V Vavg V xvavg x 100 Vavg = Napi cie zasilajàce fazy 1, 2, 3. V 1-2 = Napi cie mi dzy fazami 1 i 2. V 1-3 = Napi cie mi dzy fazami 1 i 3. V 2-3 = Napi cie mi dzy fazami 2 i 3. Ograniczenie iloêci za àczeƒ IloÊç za àczeƒ jest ograniczona do 12 na godzin (6 gdy stosujemy elementy agodnego rozruchu). Wi ksza iloêç za àczeƒ skraca ywotnoêç spr arki. Mo na zastosowaç przekaênik czasowy, który po zatrzymaniu pozwoli na ponowne uruchomienie spr arki po up ywie 6 min. Równie po uruchomieniu spr arki jej czas pracy musi zapewniç mo liwoêç powrotu oleju oraz och odzenie silnika po starcie. KONTROLA CIEK EGO CZYNNIKA I LIMITY NAPE NIE Spr arki ch odnicze sà projektowane jako spr arki gazu. W zale noêci od typu i warunków pracy wi kszoêç spr arek nie ulegnie uszkodzeniu przy zassaniu niewielkich iloêci ciek ego czynnika. PojemnoÊç p aszcza spr arek Maneurop MT i MTZ jest du a, dlatego te sà one odporne na zassanie stosunkowo du ej iloêci ciek ego czynnika. Nale y jednak pami taç, e zasysanie ciek ego czynnika wp ywa niekorzystnie na ywotnoêç spr arki. Ciek y czynnik rozpuszcza olej, wyp ukuje go z o ysk, unosi go w uk ad.wynikiem jest brak oleju w skrzyni korbowej. Dobrze zaprojektowany i wykonany uk ad ogranicza dop yw mokrych par czynnika do spr arki. Ma to pozytywny wp yw na jej prac. Ciek y czynnik mo e si dostaç do spr arki w rozmaity sposób i wywo aç ró ne efekty. Przemieszczanie czynnika podczas postoju Gdy instalacja nie pracuje, a ciênienia sà wyrównane czynnik b dzie si skrapla w najzimniejszej cz Êci uk adu. Tak e spr arka mo e byç najzimniejszym elementem uk adu np. umieszczona na zewnàtrz przy niskiej temperaturze otoczenia. Po pewnym czasie ca y adunek czynnika mo e ulec skropleniu w karterze spr arki, a du a jego iloêç rozpuêci si w oleju a do jego nasycenia. Proces ten b dzie zachodzi szybciej jeêli inne elementy uk adu b dà umieszczone na wy szym poziomie ni spr arka. W momencie uruchomienia spr - arki ciênienie w skrzyni korbowej gwa townie spada. Przy niskim ciênieniu mniejsza jest rozpuszczalnoêç czynnika w oleju, nast puje wi c jego gwa towne odparowanie z ca ej obj toêci oleju, które powoduje wra enie wrzenia oleju i powstanie du ej iloêci piany. Negatywnymi efektami przemieszczania si czynnika do spr arki sà: powstanie roztworu czynnika i oleju, piana olejowa mo e byç porwana przez t oczony gaz i usuni ta ze spr arki, a w skrajnych przypadkach mo e to spowodowaç uderzenie cieczowe. katalog 50 Hz 32
33 Zalecenia projektowe Zalewanie cieczà przy normalnej pracy Podczas normalnej pracy w stabilnym uk adzie czynnik opuszcza parownik w formie przegrzanej i wp ywa do spr arki jako przegrzana para. Normalne przegrzanie par czynnika na wlocie do spr arki to 5 do 30 K. Jednak gdy parownik opuszczajà pary mokre, ciek y czynnik mo e dostawaç si do spr arki powodujàc: rozcieƒczanie oleju, a w wyjàtkowych sytuacjach przy du ym nape nieniu i nap ywie cieczy do spr arki mo e nastàpiç uderzenie cieczowe. Mo e to byç spowodowane: z ym doborem, z ymi nastawami lub z ym funkcjonowaniem elementu rozpr nego, awarià wentylatora na parowniku albo zatkanym filtrem powietrza. Zalewanie cieczà przy zmianie cyklu w odwracalnej pompie ciep a W pompach ciep a zmiana cyklu z ch odzenia na grzanie, odszranianie i cz ste krótkie cykle pracy mogà doprowadziç do przenikania cieczy czynnika do spr arki. Negatywne skutki to: rozcieƒczanie oleju, a w wyjàtkowych sytuacjach przy du ym nape nieniu i nap ywie do spr arki cieczy mo e nastàpiç uderzenie cieczowe. Zalewanie cieczà przy czynnikach zeotropowych Zalewanie spr arek cieczà czynnika zeotropowego jak R407C wywo uje dodatkowe ujemne skutki. Cz Êç czynnika opuszczajàcego parownik jako ciecz ma inny sk ad ni para. Ten nowy sk ad czynnika mo e powodowaç zmiany ciênienia i temperatury pracy spr arki. Limity nape nieƒ czynnikiem ch odniczym Typ spr arki Model spr arki Limit nape nienia uk adu czynnikiem (kg) 1-cylindrowe MT / MTZ cylindrowe MT / MTZ MT cylindrowe MT / MTZ cylindrowe MT / MTZ JeÊli nape nienie uk adu nie przekracza limitu podanego w tabeli powy ej nie wymagane sà dodatkowe Êrodki ostro noêci, nawet gdy ca a iloêç znajdzie si w spr arce. OczywiÊcie jak wspomniano wczeêniej jakiekolwiek zabezpieczenie przed zasysaniem par mokrych przez spr ark wp ynie korzystnie na jej ywotnoêç. JeÊli nape nienie uk adu przekracza limit podany w tabeli powy ej wymagane sà dodatkowe zabezpieczenia (zobacz na str. 34). 33 katalog 50 Hz RECIPROCATING COMPRESSORS
34 Zalecenia projektowe Grza ka oleju Zabezpiecza ona przed skraplaniem si czynnika w spr arce w czasie postoju. Uzyskuje si to dzi ki utrzymaniu wy szej temperatury skrzyni korbowej spr arki. Nie jest to jednak zabezpieczenie przed zalaniem w czasie normalnej pracy spr arki. EfektywnoÊç grza ki oleju mo na kontrolowaç przez pomiar temperatury skrzyni korbowej. Powinna byç ona wy sza o ok. 10 K od temperatury punktu nasycenia. Pomiar musi byç dokonywany dla pewnoêci utrzymania w aêciwej temperatury oleju niezale nie od warunków zewn trznych. Grza ki oleju sà zalecane zarówno do spr arek pracujàcych samodzielnie jak i zestawów spr arkowych. Spr arki 8-cylindrowe serii MT/MTZ sà fabrycznie wyposa ane w dwie grza ki 100 W. Do spr arek 1-4-cylindrowych jako wyposa enie dodatkowe oferowane sà opaski grzejne oraz samoregulujàce si grza ki PTC. Grza ka oleju PTC MT/MTZ opis numer katal V PTC 35 W Opaski grzejne MT / MTZ MT / MTZ MT MT / MTZ opis numer katal. opis numer katal. opis numer katal. 110 V 50 W 110 V V 54 W 230 V W 230 V W 230 V V 54 W 400 V W 400 V W 400 V V 75 W 575 V Uwaga: Opaski grzejne nie sà samoregulujàce. Muszà byç za àczane na czas postoju i wy àczane kiedy spr arka pracuje. Zawór elektromagnetyczny na rurze cieczowej Zawór ten powinien byç stosowany do odcinania cieczy czynnika w zbiorniku i skraplaczu. Ma to zapobiegaç przedostawaniu si lub przenikaniu czynnika do spr arki w czasie postoju. IloÊç czynnika po stronie ssawnej mo e byç potem zredukowana przez odessanie. Odessanie Jest to jeden z najlepszych sposobów zabezpieczenia przed dostaniem si ciek ego czynnika do spr arki podczas postoju. Odessanie musi byç zawsze stosowane w uk adach z odtajaniem elektrycznym (grza kami). Oddzielacz cieczy Jest to zbiornik po stronie ssawnej zabezpieczajàcy spr ark przed zalaniem ciek ym czynnikiem podczas startu, normalnej pracy i po odtajaniu (pompy ciep a). Wzrost obj toêci po stronie ssawnej spr arki zabezpiecza przed skutkami wynikajàcymi z niekontrolowanego przep ywu czynnika podczas postoju. WielkoÊç oddzielacza cieczy mo e byç ustalona doêwiadczalnie, nie powinien on jednak byç mniejszy ni 50% obj toêci czynnika, znajdujàcego si w instalacji. Oddzielacz cieczy na sssaniu nie mo e byç stosowany w uk adach z czynnikami zeotropowymi. katalog 50 Hz 34
35 Zalecenia projektowe POZIOM HA ASU I WIBRACJI Pracujàca spr arka powoduje ha as i wibracje. Oba zjawiska sà ze sobà powiàzane. Ha as Tablica po prawej pokazuje poziom nat enia dêwi ku spr arek Maneurop. Trzeba zaznaczyç, e poziom nat enia dêwi ku to nie to samo co poziom ciênienia akustycznego cz sto umieszczany w dokumentacjach. Dêwi k wytwarzany przez spr ark jest przenoszony we wszystkich kierunkach przez otaczajàce powietrze, podpory, rurociàgi i p ynàcy w rurociàgach czynnik ch odniczy. Najprostszà metodà obni enia ha asu przenoszonego przez powietrze jest wyposa enie spr arki w os on akustycznà. Poniewa spr arka Maneurop jest w 100% ch odzona zasysanymi parami czynnika to mo e byç okryta takà os onà. Redukcja nat enia dêwi ku dzi ki zastosowaniu os ony jest pokazana w tabeli po prawej stronie. Przy monta u spr arki wewnàtrz pomieszczenia alternatywà jest jego izolacja akustyczna. Ha as przenoszony przez elementy monta owe, rurociàgi czy czynnik ch odniczy mo e byç eliminowany podobnie jak wibracje. Patrz nast pny paragraf. Poziom nat enia dêwi ku Model db(a) Os ona akustyczna spr arki bez z nr katalogowy * os ony os onà MT 18 JA MT 22 J MT 28 JE MT 32 JF MT 36 JG MT 40 JH MT 44 HJ MT 50 HK MT 56 HL MT 64 HM MT 72 HN MT 80 HP MT 100 HS MT 125 HU MT 144 HZ MT 160 HW MT 200 HSS MT 250 HUU MT 288 HVV MT 320 HWW * Os ona akustyczna dla MTZ jest taka sama jak dla spr arki MT Wibracje Gumowe t umiki (dostarczane w komplecie ze spr arkà) powinny byç zawsze montowane pod elementami mocujàcymi spr ark. Redukujà one wibracje przenoszone na konstrukcj noênà. Ta z kolei powinna byç masywna i sztywna odpowiednio do ci aru jaki utrzymuje. Nigdy nie nale y montowaç spr arek bezpoêrednio na ramie bez u ycia gumowych t umików, poniewa spowoduje to zwi kszone przenoszenie wibracji i obni y ywotnoêç spr arki. Mi dzy spr arkà a pierwszym umocowaniem zarówno rury t ocznej jak i ssàcej musi byç co najmniej jedno kolano. Ewentualnie mo na zastosowaç na rurach t umiki (po àczenia elastyczne). Nale y zwróciç uwag aby cz stotliwoêç pracy spr arki nie by a zbli ona do cz stotliwoêci rezonansowej rurociàgów. Wibracje przenoszone sà równie przez przep ywajàcy czynnik. Spr arki Maneurop majà wbudowane t umiki zmniejszajàce te wibracje.w celu ich dalszego obni enia mo na stosowaç t umiki zewn trzne. 35 katalog 50 Hz RECIPROCATING COMPRESSORS
36 Instalacja i serwisowanie CZYSTOÂå MONTA U Zanieczyszczenia w uk adzie to jeden z g ównych czynników wp ywajàcych na niezawodnoêç uk adu i ywotnoêç spr arki. Dlatego jest wa ne aby zachowaç czystoêç instalacji w czasie monta u. Zanieczyszczenia uk adu to zazwyczaj: tlenki powsta e przy lutowaniu lub spawaniu, opi ki i fragmenty pochodzàce z usuwania zadziorów z koƒców rur, topnik, wilgoç i powietrze. Nale y u ywaç tylko czystych i osuszonych rur miedzianych przeznaczonych do instalacji ch odniczych, a do lutowania stopu srebra. Nigdy nie wykonuj otworów w rurociàgu po zakoƒczeniu instalacji. TRANSPORT I MONTA Transport Spr arki Maneurop wyposa one sà w specjalny uchwyt do przenoszenia, który zawsze powinien byç wykorzystywany gdy chcemy spr ark podnieêç. Nigdy nie mo na wykorzystywaç tego uchwytu, gdy spr - arka jest ju zamontowana, do podnoszenia ca ej instalacji. Nowe spr arki sà fabrycznie nape nione azotem. ZaÊlepki powinny zostaç zdj te tu przed pod àczeniem spr arki do instalacji w celu unikni cia przedostania si wilgoci do spr arki. Kiedy zaêlepki sà zdj te nale y utrzymywaç w aêciwà pozycj spr arki w celu unikni cia wylania si oleju. Monta Wszystkie spr arki sà dostarczane z czterema t umikami gumowymi w komplecie ze Êrubami, nakr tkami i tulejkami (patrz informacje na str ). Ograniczajà one przenoszenie drgaƒ spr arki na ram. Spr arki zawsze muszà byç montowane z u yciem tych t umików. W tabeli poni ej podano wartoêci momentów zalecane do przykr cenia ró nych elementów do spr arki. Opis Zalecany moment (Nm) Âruby przy àczeƒ elektrycznych Êruba 10/32 UNF x 3 3 1" 80 Zawory Rotolock i przy àcza lutowane 1"1/4 90 1"3/4 110 Âruby ko nierza zaworu ssawnego spr arki 8-cylindrowej 100 Âruby t umików gumowych cylindrowe 15 8-cylindrowe 30 Wziernik oleju 50 Pod àczenie wyrównania oleju cylindrowe 30 8-cylindrowe 80 Po àczenie spr arek z rurociàgami Nowe spr arki sà dla zabezpieczenia nape nione azotem. ZaÊlepki króçców ssawnego i t ocznego powinny zostaç zdj te bezpoêrednio przed po àczeniem z rurociàgami tak, by uniknàç przedostania si powietrza i wilgoci do wn trza spr arki. JeÊli to mo liwe spr arka powinna byç ostatnim elementem montowanym w instalacji. Zaleca si wlutowanie z àczy mufowych lub zaworów serwisowych w rurociàgi przed pod àczeniem spr arki. Po zakoƒczeniu lutowania, kiedy ca y uk ad (z wyjàtkiem spr arki) jest zamkni ty zaêlepki króçców mogà byç zdj te i spr arka wbudowana w uk ad tak, by ograniczyç dost p powietrza. katalog 50 Hz 36
37 Instalacja i serwisowanie JeÊli powy sza procedura nie jest mo liwa dopuszcza si lutowanie rurociàgów do zaworów lub przy àczy zamonotowanych na spr arce. W tym przypadku nale y spr ark przedmuchiwaç azotem lub CO 2 poprzez zawór Schrädera w sposób pokazany na rysunku. Zapobiega to przedostaniu si powietrza i wilgoci do wn trza spr arki. Przedmuchiwanie musi si rozpoczàç jak tylko zostanà zdj te zaêlepki i trwaç a do zakoƒczenia procesu lutowania. JeÊli u ywane sà zawory Rotolock to powinny one zostaç zamkni te natychmiast po zamontowaniu w celu odizolowania spr arki od powietrza atmosferycznego lub jeszcze nie odwodnionej instalacji. N 2 UWAGA: JeÊli spr arka jest wbudowywana w zespó spr arkowy, który nie jest od razu instalowany, nale y taki zespó osuszyç przez odessanie Schräder powietrza i pary wodnej pompà pró niowà (tak jak w przypadku kompletnej instalacji), nast pnie nape niç azotem lub CO 2,a wszelkie koƒcówki rurociàgów zaêlepiç. PRÓBA CIÂNIENIOWA INSTALACJI Zalecane jest aby próba ciênieniowa by a wykonywana gazem oboj tnym np. azotem. Mo e byç u yte równie osuszone powietrze, ale nale y zachowaç ostro noêç, gdy mo e ono tworzyç z olejem mieszanin atwopalnà. W czasie przeprowadzania testu nie mo e byç przekroczone ciênienie dopuszczalne dla adnego elementu instalacji. Dla spr arek MT/MTZ maksymalne ciênienia próbne podano w tabeli poni ej. Spr arki cylindrowe Spr arki 8-cylindrowe Maksymalne ciênienie poróbne, strona niska 25 bar(g) 18 bar(g) Maksymalne ciênienie poróbne, strona wysoka 30 bar(g) 30 bar(g) Nie przekraczaç 30 bar ró nicy mi dzy stronà niskà i wysokà, poniewa spowoduje to otwarcie wewn trznego zaworu upustowego. SPRAWDZANIE SZCZELNOÂCI Sprawdzanie szczelnoêci musi byç wykonywane mieszaninà azotu z helem lub azotu z czynnikiem, który b dzie u yty w instalacji. Nigdy nie u ywaç takich gazów jak: tlen, suche powietrze lub acetylen. Mogà one tworzyç mieszaniny palne. Nigdy nie u ywaç czynników CFC i HCFC do sprawdzania szczelnoêci instalacji przeznaczonych do czynnika HFC. Uwaga 1: Uwaga 2: Sprawdzanie szczelnoêci instalacji z u yciem czynnika ch odniczego jest niedozwolone w niektórych paƒstwach. Dodatki u ywane do sprawdzania szczelnoêci nie mogà oddzia ywaç na w asnoêci smarne oleju. Zastosowanie takich dodatków mo e spowodowaç utrat gwarancji. 37 katalog 50 Hz RECIPROCATING COMPRESSORS
38 Instalacja i serwisowanie USUNI CIE WILGOCI Usuni cie wilgoci Wilgoç utrudnia prawid owe funkcjonowanie spr arki i ca ej instalacji ch odniczej. Powietrze i wilgoç obni- ajà ywotnoêç i podnoszà ciênienie skraplania. Powodujà te podwy szenie temperatury na t oczeniu, co mo e spowodowaç pogorszenie w asnoêci smarnych oleju. Powietrze i wilgoç podnoszà ryzyko powstania kwasów, które mogà prowadziç do powstania zjawiska platerowania cz Êci spr arki miedzià z rurociàgów. Wszystkie te zjawiska mogà powodowaç mechaniczne i elektryczne uszkodzenia spr arki. Powszechnie stosowanà metodà unikania tych problemów jest odessanie powietrza i pary wodnej z uk adu pompà pró niowà pozwalajàcà na osiàgni cie pró ni 500 mikronów (0,67 mbar). Uwaga: Nie wolno u ywaç megaomomierza (omomierza indukcyjnego) ani zasilaç spr arki gdy jest w niej pró nia, gdy mo e to spowodowaç uszkodzenie uzwojeƒ silnika. Nigdy nie nale y uruchamiaç spr arki pod pró nià, gdy mo e to spowodowaç spalenie uzwojeƒ silnika spr arki. URUCHAMIANIE INSTALACJI Przed rozruchem instalacji lub po d ugim postoju nale y zasiliç grza k oleju (jeêli zamontowana) przynajmniej na 12 godzin przed uruchomieniem lub dla spr arek jednofazowych wyposa onych w obwód pomocniczy podaç napi cie przy wy àczonym termostacie (patrz schematy na str. 23). Nape nianie czynnikiem Nape nianie instalacji czynnikami zeotropowymi i quasi-azeotropowymi takimi jak R407C i R404A musi odbywaç si zawsze cieczà. Pierwsza porcja czynnika powinna byç wt oczona przy zatrzymanej spr arce i zamkni tych zaworach serwisowych. IloÊç czynnika, którà nape nimy w tym etapie powinna byç maksymalnie zbli ona do iloêci nominalnej. Potem uzupe niaç czynnik cieczà na stron ssawnà bardzo wolno przy pracujàcej spr arce. IloÊç czynnika powinna byç odpowiednia zarówno dla okresu letniego jak i zimowego. Nape nienie olejem Poziom oleju w spr arce musi byç sprawdzony przed uruchomieniem (0,25 do 0,75 poziomu wziernika oleju). Nast pna kontrola poziomu powinna nastàpiç po 2 godzinach pracy instalacji w nominalnych warunkach. W wi kszoêci przypadków poczàtkowa iloêç oleju jest wystarczajàca. Jednak gdy d ugoêç instalacji przekracza 20 m, wyst puje du a iloêç syfonów lub gdy zastosowany jest odolejacz mo e zaistnieç koniecznoêç dolania oleju. Zwykle iloêç dolanego oleju nie przekracza 2% nape nienia czynnikiem (nie dotyczy to oleju w odolejaczu, syfonach itp.). JeÊli taka iloêç jest dolana, a poziom oleju w spr arce nadal spada oznacza to, e powrót oleju z instalacji jest niewystarczajàcy. Patrz cz Êç Zalecenia projektowe rurociàgi. W instalacjach gdzie mo liwy jest utrudniony powrót oleju np. przy kilku parownikach lub skraplaczach, zaleca si stosowanie odolejacza. Przegrzanie Optymalnà wielkoêcià przegrzania zasysanych par czynnika jest 8 K. Mniejsze przegrzanie podnosi co prawda wydajnoêç uk adu (zwi kszenie wykorzystania obj toêci parownika, wi kszy przep yw masowy), ale zwi ksza ryzyko zalania spr arki. Dlatego do instalacji z ma ym przegrzaniem zaleca si stosowaç elektronicznie sterowane zawory rozpr ne np. serii ADAP-KOOL. Najwi ksze dopuszczalne przegrzanie to ok. 30 K.Wy sze przegrzanie jest dopuszczalne tylko wtedy, gdy mamy pewnoêç, e temperatura t oczenia nie przekroczy 130 C. Wysokie przegrzania ograniczajà jednak zakres pracy spr arki i obni ajà wydajnoêç uk adu. katalog 50 Hz 38
39 Certified Quality System Approval Certificate N /03/99
