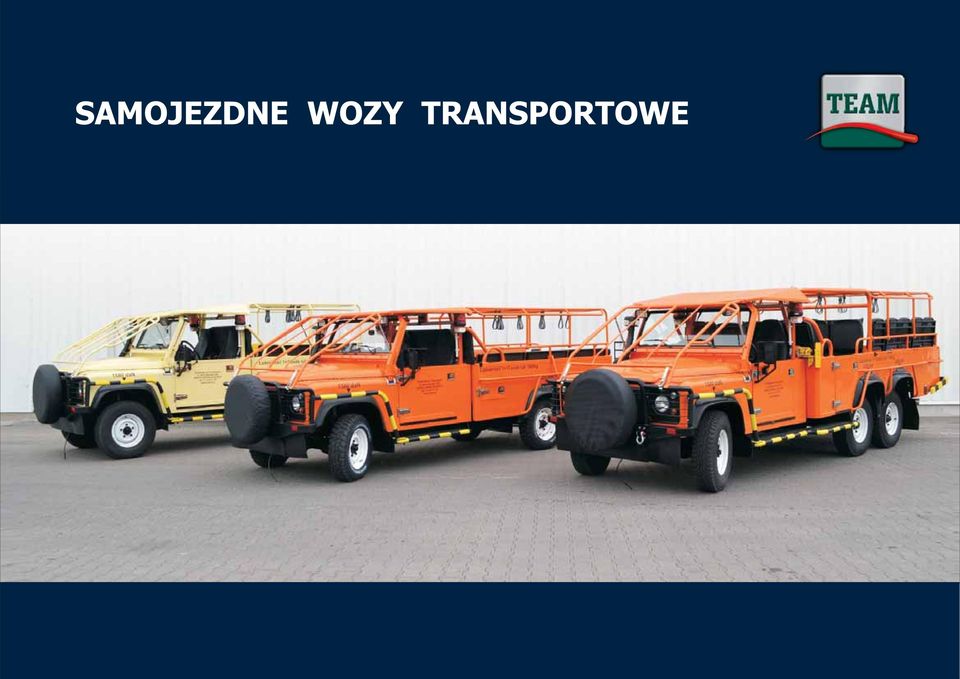

SAMOJEZDNE WOZY TRANSPORTOWE

Transkrypt

1 SAMOJEZDNE WOZY TRANSPORTOWE

2 FIRMA Przedsiębiorstwo TEAM Marek Pasierbski na rynku motoryzacyjnym działa nieprzerwanie od 1994 roku. Pierwsze pojazdy dla lubińskiego kombinatu miedziowego KGHM (z przeznaczeniem do eksploatacji w podziemnej części kopalń) powstały w 1997 roku. Warunki pracy w chodnikach położonych ponad 1000 m pod ziemią należą do wyjątkowo ciężkich, a składają się na to: - wysoka temperatura - wilgotność - wysokie zasolenie - skaliste podłoże o znacznych różnicach poziomów. W chwili obecnej w polskich kopalniach pracuje ponad 300 tego typu pojazdów w kilkunastu różnych wersjach, przejeżdżając rocznie od kilku do kilkudziesięciu tysięcy kilometrów. CHARAKTERYSTYKA OGÓLNA Samojezdny wóz transportowy zbudowany jest na bazie samochodu terenowego Land Rover Defender 110 lub Defender 130. Pojazd przeznaczony jest do przewozu ludzi oraz transportu środków strzałowych i innych materiałów w niemetanowych wyrobiskach górniczych kopalń rud metali i surowców mineralnych. Aktualnie produkowany typoszereg oznaczony jest symbolem SWT -TEAM 4/10/14/20 gdzie : SWT oznacza Samojezdny Wóz Transportowy TEAM element nazwy producenta 4/10/14/20 ilość przewożonych pracowników W dniu dzisiejszym przedsiębiorstwo TEAM Marek Pasierbski jest znaczącym dealerem polskiej sieci Land Rover z wydzielonym oddziałem produkcji pojazdów specjalnych.

3 SWT-TEAM 4 SWT TEAM 4 pojazd przeznaczony jest do transportu ekip serwisowych (wraz ze sprzętem) oraz dokonywania inspekcji obszarów oddalonych od szybów. PARAMETRY TECHNICZNE Długość mm Szerokość mm Wysokość mm Rozstaw osi mm Rozstaw kół mm Głębokość brodzenia mm Minimalny promień skrętu mm Kąt natarcia Kąt zejścia Max kąt najazdu Masa własna pojazdu kg Ilość przewożonych osób Dopuszczalna masa przewożonych. materiałów kg PARAMETRY WYROBISKA Pochylenie wzdłużne wyrobiska... 8 Pochylenie poprzeczne wyrobiska... 5 Min. wysokość wyrobiska mm Min. szerokość wyrobiska mm

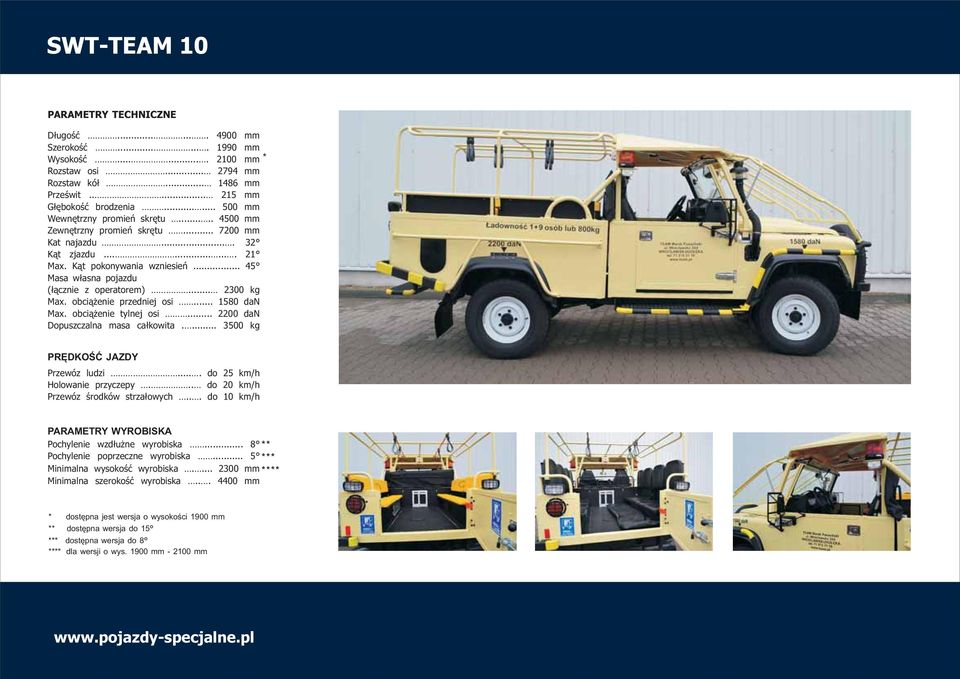

4 SWT-TEAM 10 PARAMETRY TECHNICZNE Długość mm Szerokość mm Wysokość mm * Rozstaw osi mm Rozstaw kół mm Prześwit mm Głębokość brodzenia mm Wewnętrzny promień skrętu mm Zewnętrzny promień skrętu mm Kat najazdu Kąt zjazdu Max. Kąt pokonywania wzniesień Masa własna pojazdu (łącznie z operatorem) kg Max. obciążenie przedniej osi dan Max. obciążenie tylnej osi dan Dopuszczalna masa całkowita kg PRĘDKOŚĆ JAZDY Przewóz ludzi.... do 25 km/h Holowanie przyczepy... do 20 km/h Przewóz środków strzałowych... do 10 km/h PARAMETRY WYROBISKA Pochylenie wzdłużne wyrobiska... 8 Pochylenie poprzeczne wyrobiska... 5 Minimalna wysokość wyrobiska mm Minimalna szerokość wyrobiska mm * dostępna jest wersja o wysokości 1900 mm ** dostępna wersja do 15 *** dostępna wersja do 8 **** dla wersji o wys mm mm

5 ZASTOSOWANIE WOZU Do przewozu osób i materiałów: 9 osób + operator lub Stopień składany na czas holowania przyczepy K50 ŁADOWNOŚĆ: osób lub 800 kg TEAM Marek Pasierbski ul. Gen. Stefana Grota-Roweckiego WROCŁAW kg MW i 100 mb LD w opakowaniach fabrycznych lub 5000 szt. zapalników w opakowaniach fabrycznych oraz 1 osoba w kabinie kierowcy 25 lub 250 kg MW w puszkach strzałowych lub opakowaniach fabrycznych 150 szt ZE w naczyniach transportowych oraz max. 4 osoby służby strzałowej i 100 mb LD w puszkach strzałowych Do holowania przyczepy: o masie do 750 kg, bez hamulca najazdowego o masie od 750 do 1500 kg z hamulcem najazdowym Przegroda składana Zaczep holowniczy kulowo-sworzniowy K50/ 25 przyczepy wraz z urządzeniem montażowym dla Defendera 110 Uchwyt na ładownice zapalnikowe Szakla 3/4" (WWL=4,75 T) - opcja -patrzrys.25 Stałe fotele - 4 pary (8 miejsc) Blacha gr. 4 mm

6 OPCJE WOZÓW TRANSPORTOWYCH SWT-TEAM 10 SWT-TEAM 10/1,9K przeznaczony jest do transportu ludzi, środków strzałowych oraz innych materiałów w polach niemetanowych i metanowych ze stopniem a wybuchu metanu kopalń rud metali i surowców mineralnych. PARAMETRY WYROBISKA W KTÓRYM MOŻE PORUSZAĆ SIĘ WÓZ Pochylenie wzdłużne wyrobiska - 15 Pochylenie poprzeczne wyrobiska - 8 Minimalna wysokość wyrobiska mm Minimalna szerokość wyrobiska mm SWT-TEAM 10/1,9 KT wyposażony jest w hydrauliczny dźwig załadunkowy typu TC13C, który został wyprodukowany przez niemiecką firmę ATLAS Maschinen GMBH. Dźwig ten został zabudowany na platformie transportowej w miejsce dwu przednich siedzisk pasażerów, zlokalizowanych tuż za kabiną kierowcy-operatora. Przeznaczony jest do transportu ludzi oraz innych materiałów w polach niemetanowych i metanowych ze stopniem a wybuchu metanu kopalń rud metali i surowców mineralnych. Wykres obciążenia PARAMETRY PRACY DŹWIGU Maksymalny moment podnoszenia Maksymalna siła podnoszenia Maksymalny zasięg Kąt obrotu Moment obrotowy Maksymalne ciśnienie robocze Zalecana ilość medium tłoczona przez pompę - 12 knm kg - 2,66 m ,2 knm (0,33 m) - 19,0 Mpa (190 bar) - 6 l/min

7 SWT- TEAM 10 Z POJEDYNCZĄ KABINĄ KLIMATYZOWANĄ Zachowuje wszystkie parametry techniczne podstawowej wersji pojazdu SWT TEAM 10 dodatkowo zapewniając komfortowe warunki pracy operatorowi maszyny (ze względu na panującą w wyrobisku temperaturę). SWT- TEAM 10 SOFT TOP Pojazd z pojedynczą kabiną klimatyzowaną wyposażony dodatkowo w zamknięty przedział transportowy z niezależną klimatyzacją. Ściany przestrzeni transportowej wykonane z elastycznego tworzywa umożliwiają łatwy demontaż. SWT -10 HARD TOP Pojazd z pojedynczą kabiną klimatyzowaną wyposażony dodatkowo w zamknięty przedział transportowy z niezależną klimatyzacją. Przestrzeń transportowa wykonana w technologii kontenera.

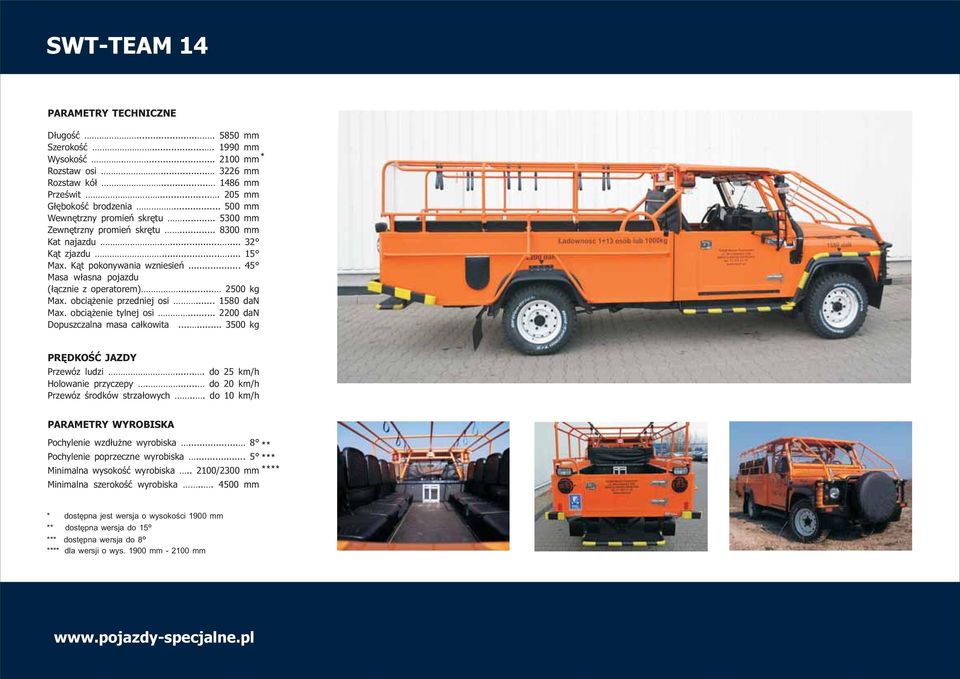

8 SWT-TEAM 14 PARAMETRY TECHNICZNE Długość mm Szerokość mm Wysokość mm Rozstaw osi mm Rozstaw kół mm Prześwit mm Głębokość brodzenia mm Wewnętrzny promień skrętu mm Zewnętrzny promień skrętu mm Kat najazdu Kąt zjazdu Max. Kąt pokonywania wzniesień Masa własna pojazdu (łącznie z operatorem) kg Max. obciążenie przedniej osi dan Max. obciążenie tylnej osi dan Dopuszczalna masa całkowita kg PRĘDKOŚĆ JAZDY Przewóz ludzi.... do 25 km/h Holowanie przyczepy.... do 20 km/h Przewóz środków strzałowych... do 10 km/h PARAMETRY WYROBISKA Pochylenie wzdłużne wyrobiska... 8 Pochylenie poprzeczne wyrobiska... 5 Minimalna wysokość wyrobiska /2300 mm Minimalna szerokość wyrobiska mm * dostępna jest wersja o wysokości 1900 mm ** dostępna wersja do 15 *** dostępna wersja do 8 **** dla wersji o wys mm mm

9 ZASTOSOWANIE WOZU Do przewozu osób i materiałów: 13 osób + operator lub TEAM Marek Pasierbski ul. Wrocławska 33d WROCŁAW / DŁUGOŁĘKA tel kg MW ( 600 kg ) i 100 mb LD w opakowaniach fabrycznych lub 5000 szt. zapalników w opakowaniach fabrycznych oraz 1 osoba w kabinie kierowcy. 25 K50 lub 750 kg MW w puszkach strzałowych lub opakowaniach fabrycznych 400 szt ZE w naczyniach transportowych oraz max. 4 osoby służby strzałowej i 100 mb LD w puszkach strzałowych lub innych materiałów 1000 kg Do holowania przyczepy: o masie do 750 kg, bez hamulca najazdowego o masie od 750 do 1500 kg z hamulcem najazdowym Szakla 3/4" (WWL=4,75 T) - opcja -patrzrys.25 Stałe fotele - 6 par (12 miejsc)

10 OPCJE WOZÓW TRANSPORTOWYCH SWT-TEAM 14 SWT-TEAM 14 WÓZ RATOWNICZY Pojazd przeznaczony jest dla Kopalnianej Stacji Ratownictwa Górniczego do przewozu ludzi i sprzętu ratowniczego oraz do holowania przyczepy. Pojazd może poruszać się po drogach stałych i wewnątrzoddziałowych w niemetanowych wyrobiskach zakładów górniczych wydobywających rudy metali i surowce mineralne. Posiada on otwartą kabinę operatora (zabezpieczoną od góry konstrukcją osłonową) oraz platformę transportową podzieloną na dwie części. Tylna część platformy przeznaczona jest do przewozu sześciu osób zastępu ratowniczego plus jedna osoba w kabinie pojazdu obok kierowcy, natomiast przednią część przystosowano do bezpiecznego transportu wyposażenia ratowniczego (narzędzi, urządzeń i materiałów). W przedniej części platformy (zaraz za kabiną kierowcy) znajduje się regał z sześcioma wnękami przeznaczonymi na 5 kompletów aparatów nadciśnieniowych powietrznych oraz pięciu masek (w futerałach) do tych aparatów. Wóz może być stosowany: Do przewozu ludzi i sprzętu: 7 osób + operator, 300 kg sprzętu osobistego ratowników, Do przewozu materiałów 1000 kg materiałów w obecności jednej osoby w kabinie pojazdu + operator. Do holowania przyczep: o masie do 750 kg, nie wyposażonych w hamulec najazdowy, oraz o masie powyżej 750 do 1500 kg, wyposażonych w hamulec najazdowy. SWT- TEAM 14 Z PODWÓJNĄ KABINĄ OTWARTĄ w wersji transportowo-technicznej został zaprojektowany do przewozu ludzi, sprzętu i materiałów (z wyłączeniem środków strzałowych) w niemetanowych wyrobiskach górniczych kopalń rud metali i surowców mineralnych. Jego istotna cecha odróżniająca go od wersji podstawowej wozu SWT-TEAM 14 to podział platformy transportowej na dwa przedziały: Przedział pasażerski do przewozu 5 osób, Przedział towarowo-osobowy do przewozu materiałów lub 4 osób. Parametry eksploatacyjne pojazdu: Ilość przewożonych osób Dopuszczalna masa przewożonego sprzętu oraz materiałów pomocniczych kg

11 SWT-TEAM 14 Z POJEDYNCZĄ KABINĄ ZAMKNIĘTĄ, KLIMATYZOWANĄ SWT TEAM 14 w wersji z klimatyzacją kabiny operatora został zaprojektowany jako pojazd inspekcyjnoserwisowy do przewozu ludzi, sprzętu i materiałów w niemetanowych wyrobiskach górniczych kopalń rud metali i surowców mineralnych. Pojazd zachowuje wszystkie parametry wersji podstawowej, dodatkowo zapewniając komfortowe warunki pracy operatorowi maszyny (ze względu na panującą w wyrobisku temperaturę). SWT-TEAM 14/1,9 Z PODWÓJNĄ KABINĄ ZAMKNIĘTĄ, KLIMATYZOWANĄ w wersji z klimatyzacją kabiny pasażerów został zaprojektowany jako pojazd inspekcyjno-serwisowy do przewozu ludzi, sprzętu i innych materiałów w niemetanowych wyrobiskach górniczych kopalń rud metali i surowców mineralnych. Jego istotne cechy odróżniające go od wersji podstawowej wozu SWT-TEAM 14 to: Powiększona zamknięta kabina operatora do przewozu pięciu osób łącznie z kierowcą (1+4). Platforma transportowa za kabiną pasażerską do przewozu 6 osób lub 600 kg materiałów (bez transportu środków strzałowych). Klimatyzacja kabiny pasażerskiej, zasilana w trakcie jazdy przez silnik napędowy pojazdu i sterowana napięciem 12 V z instalacji elektrycznej pojazdu. Parametry eksploatacyjne pojazdu: Ilość przewożonych osób Dopuszczalna masa przewożonego sprzętu oraz materiałów pomocniczych kg

12 SWT-TEAM 20 PARAMETRY TECHNICZNE Długość mm Szerokość mm Wysokość mm Rozstaw osi mm Rozstaw kół /1511 mm Prześwit mm Głębokość brodzenia mm Wewnętrzny promień skrętu mm Zewnętrzny promień skrętu mm Kat najazdu Kąt zjazdu Masa własna pojazdu (łącznie z operatorem) kg Max. obciążenie przedniej osi dan Max. obciążenie tylnej osi dan Dopuszczalna masa całkowita kg PRĘDKOŚĆ JAZDY Przewóz ludzi... do 25 km/h Przewóz środków strzałowych. do 10 km/h PARAMETRY WYROBISKA Pochylenie wzdłużne wyrobiska... 8 Pochylenie poprzeczne wyrobiska... 5 Minimalna wysokość wyrobiska mm Minimalna szerokość wyrobiska mm

13 ZASTOSOWANIE WOZU Do przewozu osób i materiałów: 19 osób + operator lub 1000 kg MW i 100 mb LD w opakowaniach fabrycznych lub 5000 szt. zapalników w opakowaniach fabrycznych oraz 1 osoba w kabinie kierowcy. lub 750 kg MW w puszkach strzałowych lub opakowaniach fabrycznych 400 szt ZE w naczyniach transportowych zapalniki oraz max. 4 osoby służby strzałowej i 100 mb LD w puszkach strzałowych Przystosowanie tyłu pojazdu do podnoszenia za pomocą wciągnika Blacha gr. 4 mm Fotele skorupowe INTAP - TEAM - 4 pary Fotele skorupowe INTAP - TEAM - 5 par Przystosowanie przodu pojazdu do podnoszenia za pomocą wciągnika

14 SWT-TEAM 20 PODNOŚNIK PARAMETRY TECHNICZNE Długość mm Szerokość mm Wysokość mm Rozstaw osi /1010 mm Rozstaw kół osi przedniej mm Rozstaw kół osi tylnych mm Prześwit pod osią mm Głębokość brodzenia mm Wewnętrzny promień skrętu mm Zewnętrzny promień skrętu mm Kąt najazdu Kąt zjazdu Masa własna pojazdu kg Masa kompletnego silnika napędowego kg Masa mostu napędowego przedniego kg Masa mostu napędowego tylnego... Masa skrzyni biegów... Masa skrzyni rozdzielczej... Masa koła wraz z oponą kg 98 kg 69 kg 26 kg Maksymalne obciążenie przedniej osi dan Maksymalne obciążenie środkowej osi dan Maksymalne obciążenie tylnej osi dan Dopuszczalna masa całkowita kg PRĘDKOŚĆ JAZDY - maksymalna, zaprogramowana w ograniczniku prędkości km/h PARAMETRY WYROBISKA - pochylenie wzdłużne wyrobiska pochylenie poprzeczne wyrobiska minimalna wysokość wyrobiska mm - minimalna szerokość wyrobiska mm ZASTOSOWANIE WOZU Ładunek użyteczny - ilość przewożonych osób / operator + obsługa dopuszczalna masa przewożonych materiałów (wyposażenie sprzętowe ekipy remontowo -montażowej) kg

15 CHARAKTERYSTYKA TECHNICZNA PODESTU PTM-10 Długość w pozycji transportowej... 7,90 m S zerokość w pozycji transportowej... 2,20 m W ysokość w pozycji transportowej... 2,10 m M asa podestu bez podwozia... ~1500 kg M ax. obciążenie osi przód/tył I/tył II /2200/2200 kg R ozstaw kół przednich/tylnych... 1,486/1,486 m R ozstaw osi /1015 mm T yp podwozia... SWT - TEAM 20 M asa podwozia kg M asa balastu kg M asa całkowita kg N apęd pompy hydraulicznej... przystawka odbioru mocy N apęd ruchów roboczych... hydrauliczny R odzaj sterowania... hydrauliczne M aksymalna wysokość robocza... 10,20 m M aksymalny wysięg roboczy... dla Q=240kg 6,202 m M aksymalna wysokość podnoszenia... 8,20 m M aksymalny wysięg poziomy... 5,60 m Maksymalny udźwig pomostu roboczego 240 kg (2 osoby+narzędzia) Siła działająca od nacisku ręki-1 osoba N S iła działająca od nacisku ręki-2 osoby N Maksymalna prędkość robocza wiatru (przepływu powietrza) m/s M ax dopuszczalne pochylenie podestu podczas pracy... 1 M ax dopuszczalne pochylenie terenu... 2 C zas podnoszenia wysięgnika s C zas wysuwu członu teleskopowego s C zas pełnego obrotu s Całkowita wartość drgań oddziaływujących 2 na układ dłoń-ramię... < 2,5m/s Najwyższa wartość średniej kwadratowej 2 ważonego przyspieszenia... < 0,5m/s P ole pracy

16 WYPOSAŻENIE OPCJONALNE uchwyty do podnoszenia z użyciem suwnicy zaczep holowniczy kulowo-sworzeniowy z instalacją fotele o podwyższanej trwałości osłony zacisków hamulcowych odporne na działanie olejów i smarów układ chłodniczy dostosowany do wysokiej koncentracji związków siarki uchwyty do podnoszenia z użyciem suwnicy
