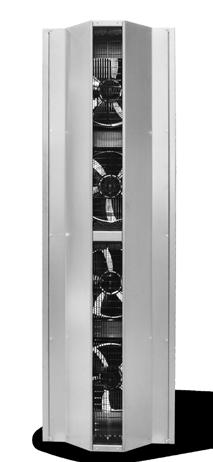

1 Kurtyna do bram przemysłowych 1 Bez ogrzewania 3 Grzałki elektryczne 2 Wymiennik wodny Kurtyna powietrzna do dużych bram Rekomendowana wysokość montażu 4,5 m Długości: 1,5, 2,0, 2,5 i 3,0 m Montaż poziomy i pionowy Zastosowanie to solidna kurtyna powietrzna przeznaczona do montażu pionowego lub poziomego w dużych bramach. Mocne wentylatory i wysoki stopień ochrony sprawiają, że urządzenie szczególnie nadaje się do środowisk przemysłowych. Wzornictwo Model ma trwałą i prostą konstrukcję. Występuje w różnych długościach, co ułatwia stworzenie jednolitej kurtyny powietrznej w przypadku dużych bram. W razie montażu pionowego, dwa urządzenia mogą zostać umieszczone jedno na drugim. Specyfikacja produktu W zależności od zasilania, kurtyna powietrzna może być sterowana przełącznikiem 2-pozycyjnym lub regulatorem transformatorowym HATI dla zasilania 400V oraz za pomocą sterownika GTC lub SIRe. Proste podwieszenie za pomocą umieszczonych na wierzchu nitonakrętek w przypadku montażu z wykorzystaniem prętów gwintowanych. Montaż poziomy lub pionowy. Odporna na korozję obudowa jest wykonana z płyt stalowych pokrytych powłoką alucynkową.

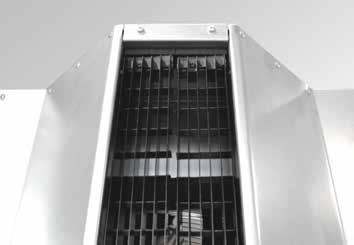

2 + Obudowa z blachy ocynkowanej + Lamele Zalety kurtyny powietrznej : + zgodna z ErP 2015anvara + solidna obudowa z blachy ocynkowanej + montaż poziomy lub pionowy + możliwość łączenia kurtyn w dłuższe jednostkiszavara + optymalne ekranowanie

3 Opcje montażu:

4 - zasilanie wentylatorów 3x400V Dane techniczne Punkt pomiarowy Temperatura pomieszczenia tle = +18 C Temperatura powietrza wydmuchiwanego tla = +30 C Rekomendowana wysokość montażu = do 4.50 m Dane techniczne Montaż poziomy/pionowy 1 Bez ogrzewania - HL S Typ Moc [kw] Wydajność powietrza [m 3 /h] Poziom głośności* 1 [db(a)] Napięcie [V] Natężenie [A] Moc [kw] Długość [mm] Masa [kg] 4001,50A V~ 1,2 0, ,00A V~ 1,5 0, ,50A V~ 2,0 0, ,00A V~ 2,4 0, Wymiennik wodny - HL S Typ Moc *2 Wydajność Spadek Poziom Napięcie Natężenie Moc Długość Masa [kw] powietrza [m 3 /h] ciśnienia [kpa] głośności* 1 [db(a)] [V] [A] [kw] [mm] [kg] 4001,50W , V~ 1,2 0, ,00W , V~ 1,5 0, ,50W , V~ 2,0 0, ,00W , V~ 2,4 0, * 1 ) Ciśnienie akustyczne (L pa ). Warunki: Odległość do urządzenia 3 m. * 2 ) Przy temperaturze wody 80/60 C, temperatura powietrza +18 C. Stopień ochrony wentylatorów IP54.

5 - zasilanie wentylatorów 230V Dane techniczne Punkt pomiarowy Temperatura pomieszczenia tle = +18 C Temperatura powietrza wydmuchiwanego tla = +30 C Rekomendowana wysokość montażu = do 4.50 m Dane techniczne Montaż poziomy/pionowy 1 Bez ogrzewania - HL S Typ Moc [kw] Wydajność powietrza [m 3 /h] Poziom głośności* 1 [db(a)] Napięcie [V] Natężenie [A] Moc [kw] Długość [mm] Masa [kg] 4001,50A V~ 2,2 0, ,00A V~ 2,9 0, ,50A V~ 3,6 0, ,00A V~ 4,4 1, Grzałki elektryczne S Typ Moc Wydajność Poziom Napięcie Napięcie Natężenie Moc Długość Masa grzałek [kw] powietrza [m 3 /h] głośności* 1 [db(a)] grzałek [V] [V] [A] [kw] [mm] [kg] 4001,50E 7,5/15/22, V~ 230V~ 2,2 0, ,00E 10/20/ V~ 230V~ 2,9 0, ,50E 10,6/21,3/ V~ 230V~ 3,6 0, ,00E 10,6/21,3/ V~ 230V~ 4,4 1, Wymiennik wodny - HL S Typ Moc *2 Wydajność Spadek Poziom Napięcie Natężenie Moc Długość Masa [kw] powietrza [m 3 /h] ciśnienia [kpa] głośności* 1 [db(a)] [V] [A] [kw] [mm] [kg] 4001,50W , V~ 2,2 0, ,00W , V~ 2,9 0, ,50W , V~ 3,6 0, ,00W , V~ 4,4 1, * 1 ) Ciśnienie akustyczne (L pa ). Warunki: Odległość do urządzenia 3 m. * 2 ) Przy temperaturze wody 80/60 C, temperatura powietrza +18 C. Stopień ochrony wentylatorów IP54.

6 Wymiary t Montaż poziomy Seitenansicht Side view Widok od spodu Unteransicht Bottom view Seitenansicht Side view ht A Widok od boku A Lamele OUT spust Entlüftung IN 80 odpowietrznik IN 80 Widok od góry A= Length (1500mm, 2000mm) Subject to technical changes 6 x M10 th (1500mm, 2000mm) o technical changes 75 6 x M10 Einnietmutter x M10 rivet nut 235 gezeichnet geändert Name la Datum Werkstoff Pos. von Gruppe Teile Maßstab 1:20 Kundenzeichnung Nr.: Erstelldatum Benennung Kunde TIC S 2000 SOB Blatt 1 von 1 A = zmienna długość ( 1500 mm, 2000 mm) *Dane techniczne mogą ulec zmianie Kurtyna powietrzna gotowa do swobodnego zawieszenia bezpośrenio nad otworem drzwiowym. Cyrkulacja powietrza z górnej powierzchni sufitowej.

7 gezeichnet geändert Name ma gezeichnet geändert Datum Name ma Werkstoff Benennung Kunde Datum Werkstoff Pos. Benennung Kunde Pos. von Gruppe Erstelldatum von Maßstab Gruppe Teile Teile Erstelldatum Blatt 1 Maßstab Blatt 1 gezeichnet geändert Name ma Datum Werkstoff Benennung Kunde Pos. Wymiary Montaż pionowy Wylot powietrza Widok od boku Wlot powietrza x M10 Einnietmutter 6 x M10 rivet nut 6 x M x M10 10 Entlüftung IN 80 odpowietrzanie IN A A Lamele 78 OUT Entleerung ø ø Konsola podłogowa 430 Widok 105 od przodu OUT spust ,5 22,5 486 Bodenkonsole floor bracket optional gezeichnet geändert Albert-Einstein-Str. 11 D Langenfeld Tel.: 049 (0) Technische Änderungen vorbehalten Technische Änderungen vorbehalten Fax: 049 (0) A = zmienna długość ( 1500 mm, 2000 mm) *Dane techniczne mogą ulec zmianie ,5 22,5 Siemensstr. 6, D Langenfeld Tel.: 049 (0) Fax: 049 (0) Kundenzeichnung Nr.: Siemensstr. 6, D Langenfeld Tel.: 049 (0) Fax: 049 (0) Widok od boku Kundenzeichnung Nr.: TIC 3000 Standfuß :5 TIC 3000 Standfuß A = Gerätelänge unit length (1500mm, 2000mm) Name ma Kurtyna powietrzna gotowa do swobodnego zawieszenia bezpośrenio nad otworem drzwiowym. Cyrkulacja powietrza boczna. 1:5 Konsola podłogowa (opcjonalnie) Widok od góry Datum ø 10 Albert-Einstein-Str. 11 D Langenfeld Werkstoff Tel.: 049 (0) Fax: 049 (0) Kundenzeichnung Nr.: Benennung Kunde 595 technische Änderungen vorbehalten technical changes reserved Pos. von Gruppe Erstelldatum Teile TIC 3000 W stehend SOB ,5 22,5 Siemensstr. 6, D Langenfeld Tel.: 049 (0) Fax: 049 (0) Maßstab 1:20 Blatt 1 von Kundenzeichnung Nr.: Technisch TIC 3000

8 Zestaw montażowy do sufitu Czujnik drzwiowy Termostat przeciwzamrożeniowy Wyłącznik serwisowy Wsporniki sufitowe, amortyzatory, pręty gwintowane o dł. 1 m stosowane przy montażu sufitowym. Steruje automatycznie pracą kurtyny w zależności od otwarcia/zamknięcia drzwi. Używany do ochrony wymiennika wodnego w celu zabezpieczenia jego przed zamarznięciem. Gdy temperatura powietrza spadnie poniżej +7 C, wentylatory zostają wyłączone i otwiera się zawór elektromagnetyczny (opcja). Służy do szybkiego i prawidłowego przerwania obwodu elektrycznego w razie potrzeby. Wykorzystywany podczas konserwacji, naprawy w celu odcięcia urządzenia od pradu. Przełącznik w obudowie zamykanej w pozycji zerowej ze stykiem pomocniczym.

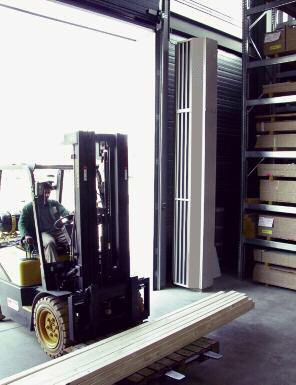

9 Montaż i podłączenie Montaż Kurtyny powietrzne umożliwiają montaż w poziomie i w pionie. Montaż poziomy Kurtynę powietrzną montuje się poziomo z kratką nadmuchową skierowaną w dół, tak blisko drzwi, jak to możliwe. Urządzenie jest podwieszane pod sufitem na prętach gwintowanych. W celu zabezpieczenia szerszych drzwi, można zamontować kilka urządzeń obok siebie. Montaż pionowy Kurtynę powietrzną montuje się pionowo jak najbliżej drzwi. Najlepszy efekt uzyskuje się, umieszczając kurtyny powietrzne po obu stronach wejścia. Urządzenie można odwrócić i umieścić po dowolnej stronie bramy. Dwa urządzenia mogą być zamontowane bezpośrednio jedno na drugim. Kurtynę powietrzną montuje się na dostarczonej konsoli podłogowej. Konsolę mocuje się poziomo do podłogi za pomocą mocowań odpowiednich do danego podłoża. Ostatnia kurtyna w zestawie pionowym musi być zabezpieczona uchwytem łączącym ze ścianą lub konstrukcją budynku. min 250 mm Urządzenie z wymiennikiem wodnym Sterowanie (230V~/400V~) podłącza się do zacisków w skrzynce podłączeniowej z boku urządzenia. Wężownicę wodną podłącza się wykorzystując króćce o wymiarach 2 x 1". Minimalne odległości

10 Zasilanie 230V - przełącznik DS 1~230 V / N / PE L N PE S zima kontakt H1 L1 N PE 3 N PE L1 N PE M M M M 1~ 1~ 1~ 1~ wentylatory kurtyna powietrzna Dane techniczne mogą ulec zmianie Przełącznik 3-pozycyjny - 3-stopniowa regulacja prędkości powietrza Opcjonalnie: - zabezpieczenie przeciwzamrożeniowe - zawór magnetyczny/termoelektryczny odcinający - czujnik drzwiowy

11 Zasilanie 230V - sterownik GTC do następnej karty PCB 8 Fr :52 Heat level 0 / 0 Automatic Hand Room Temp 10 C Fan level 0 / 0 Timer off Kabel ekranowany 8 (20 m) RJ-45 wtyczka GTC t t zawór magnetyczny (opcjonalnie) L N PE opcjonalnie termokontakt 1 M 12 2 następny wentylator Trafo 8 A poziom 1 - czarny 120V poziom 2 - brązowy 140V poziom 3 - czerwony 170V poziom 4 - pomarańczowy 200V poziom 5 - żółty 230V N - niebieski 0V Trafo 16 A poziom 0 - czarny 100V * poziom 1 - brązowy 126V poziom 2 - czerwony 140V poziom 3 - pomarańczowy 170V poziom 4 - zielony 200V poziom 5 - żółty N - niebieski 230V 0V *bez funkcji AUX AUXILIAR MON CPU CONTROL PCB AC L2 N PE 230V / 50Hz L2 N PE intern Poziomy wentylatora 1-5 PE N L1 0V ST1 ST2 ST3 ST4 ST5 T Adress switch 0 = MASTER 1-9 = SLAVE F 16 AT BMS On/Off Termokontakt Termostat przeciwzamroż. Czujnik drzwiowy Czujnik temperatury wolny wolny Praca Awaria L N PE 3 Skrzynka podłączeniowa Wyłącznik główny i bezpieczniki muszą być zamontowane zgodnie z obowiązującymi przepisami i wymogami opcjonalnie opcjonalnie opcjonalnie opcjonalnie 230V/ 50Hz Panel sterowania GTC I Tryb: Ręczny = ustawianie biegu wentylatora Auto AS = automatyczna ochrona wychłodzenia Auto RT = automatyczna temperatura pomieszczenia Auto TK = automatyczny przełącznik drzwiowy Auto Kombi = automatyczne łączenie różnych trybów pracy Sygnały awarii i pracy, pozwolenie na pracę są dostępne poprzez styki bezpotencjałowe zlokalizowane w każdej wewnętrznej płytce umiejscowionej w kurtynie. Ze względu na różne kodowania płyt sterujących (master/slave), 10 kurtyn może być podłączone równolegle do jednego panela sterowania GTC. Do komunikacji z systemem BMS po protokole ModBus RTU zamiast panela sterowania GTC stosuje się opcjonalną płytkę ModBus. Do komunikacji z systemem BMS po stykach bezpotencjałowych zamiast panela sterowania GTC stosuje się opcjonalną płytkę GTC DDC.

12 Zasilanie 400V - przełącznik DS 3~400 V / N / PE L1 L2 L3 N PE K1 F1 S K1 1U 1V 1W 1U 1V 1W PE TK TK 1 2 czujnik drzwiowy (opcjonalnie) 1U 1V 1W 1U 1V 1W PE TK TK M M M M 3~ 3~ 3~ 3~ TK TK TK TK wentylatory kurtyna powietrzna Dane techniczne mogą ulec zmianie Przełącznik 2-pozycyjny - 2-stopniowa regulacja prędkości powietrza (gwiazda/trójkąt). Opcjonalnie: - zabezpieczenie przeciwzamrożeniowe - zawór magnetyczny/termoelektryczny odcinający - czujnik drzwiowy

13 Zasilanie 400V - regulator HATI L1 L2 L3 F1 T2,0A N S1 N N K1 K2 S2 HAND U 1 2 AUTO A1 A K3 Türk. H1 A2 K3 A1 J A1 A2 T X1 X2 PRACA (kolor zielony) K2 TK1 FT TK2 A1 A K2 K2 K H2 X1 X AWARIA (kolor czerwony) K1 PE N L1 L2 L3 A1 A TK1 TK2 PE U1 V1 W1 M U V W M 3~ 8 7 PE S K1- B K K F1 - bezpiecznik S1- E Na(E Na) S2- E H1- sygnał - kontrolka zielona H2- sygnał - kontrolka czerwona PE,N,L1,L2+L3 = 400V zasilanie A1+A2 = czujnik drzwiowy / BMS ON/OFF (230V50Hz) = sygnał bezpotencjałowy PRACA = sygnał bezpotencjałowy AWARIA TK1 +TK2 = termokontakt + termostat przeciwzam. PE,U1,V1+W1 = wentylator Dane techniczne mogą ulec zmianie Regulator transformatorowy HATI - 5-stopniowa regulacja prędkości powietrza - sygnały bezpotencjałowe PRACA i AWARIA - BMS ON/OFF Opcjonalnie: - zabezpieczenie przeciwzamrożeniowe - zawór magnetyczny/termoelektryczny odcinający - czujnik drzwiowy - termostat pomieszczeniowy
