AR3200C AR3200C. Kurtyna powietrzna do zabudowy do budynków komercyjnych, wyposażona w zdalne i zintegrowane sterowanie

Transkrypt

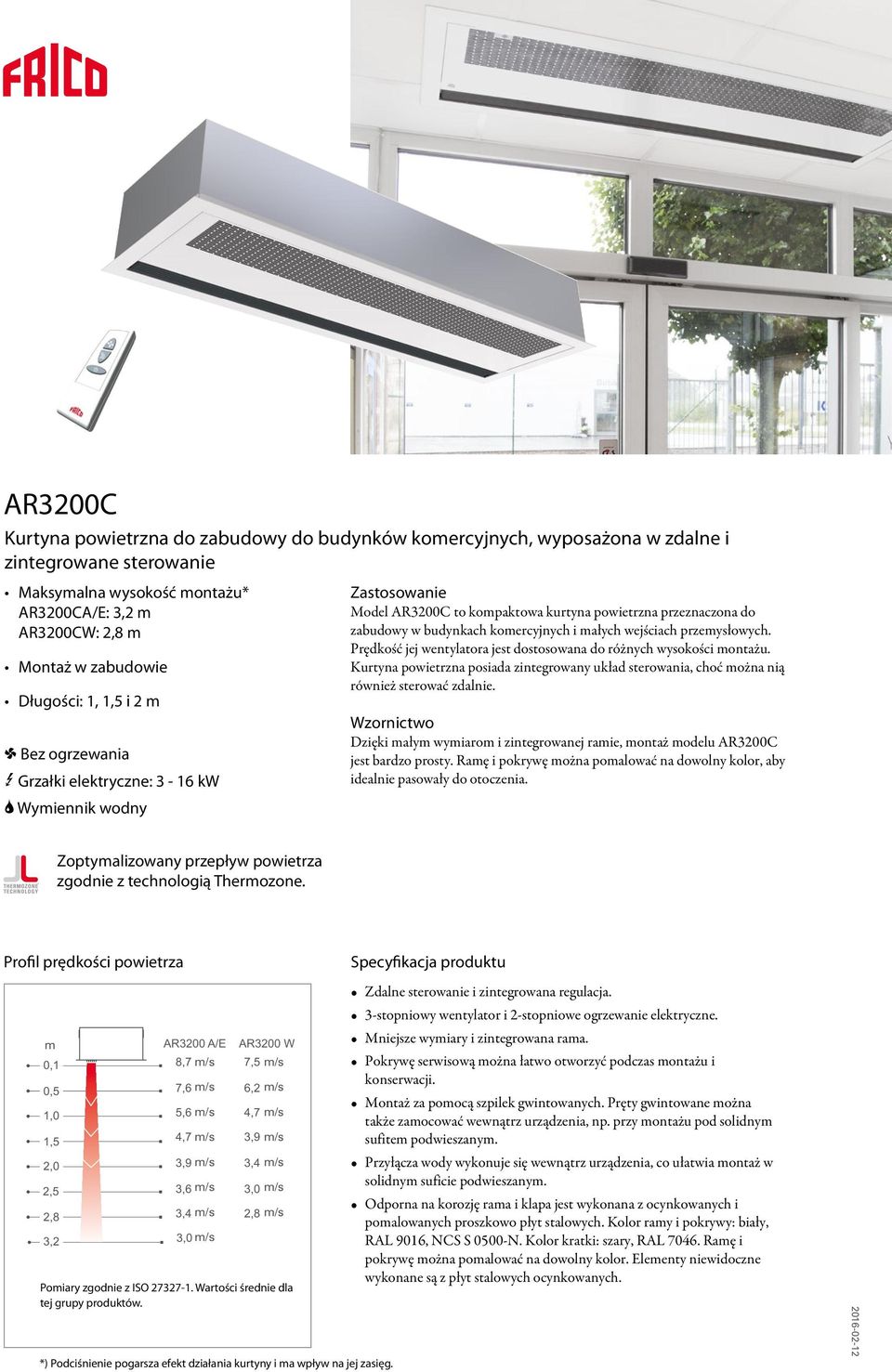

1 R Kurtyna powietrzna do zabudowy do budynków komercyjnych, wyposażona w zdalne i zintegrowane sterowanie aksymalna wysokość montażu* A/E: 3,2 m W: 2,8 m ontaż w zabudowie Długości: 1, 1,5 i 2 m 1 Bez ogrzewania 3 Grzałki elektryczne: 3-16 kw 2 Wymiennik wodny Zastosowanie odel to kompaktowa kurtyna powietrzna przeznaczona do zabudowy w budynkach komercyjnych i małych wejściach przemysłowych. Prędkość jej wentylatora jest dostosowana do różnych wysokości montażu. Kurtyna powietrzna posiada zintegrowany układ sterowania, choć można nią również sterować zdalnie. Wzornictwo Dzięki małym wymiarom i zintegrowanej ramie, montaż modelu jest bardzo prosty. Ramę i pokrywę można pomalować na dowolny kolor, aby idealnie pasowały do otoczenia. Zoptymalizowany przepływ zgodnie z technologią Thermozone. Profil prędkości Specyfikacja produktu m 0,1 0,5 1,0 1,5 2,0 2,5 2,8 3,2 AR3200 A/E 8,7 m/s 7,6 m/s 5,6 m/s 4,7 m/s 3,9 m/s 3,6 m/s 3,4 m/s 3,0 m/s AR3200 W 7,5 m/s 6,2 m/s 4,7 m/s 3,9 m/s 3,4 m/s 3,0 m/s 2,8 m/s Pomiary zgodnie z ISO Wartości średnie dla tej grupy produktów. *) Podciśnienie pogarsza efekt działania kurtyny i ma wpływ na jej zasięg. Zdalne sterowanie i zintegrowana regulacja. 3-stopniowy wentylator i 2-stopniowe ogrzewanie elektryczne. niejsze wymiary i zintegrowana rama. Pokrywę serwisową można łatwo otworzyć podczas montażu i konserwacji. ontaż za pomocą szpilek gwintowanych. Pręty gwintowane można także zamocować wewnątrz urządzenia, np. przy montażu pod solidnym sufitem podwieszanym. Przyłącza wykonuje się wewnątrz urządzenia, co ułatwia montaż w solidnym suficie podwieszanym. Odporna na korozję rama i klapa jest wykonana z ocynkowanych i pomalowanych proszkowo płyt stalowych. Kolor ramy i pokrywy: biały, RA 9016, CS S Kolor kratki: szary, RA Ramę i pokrywę można pomalować na dowolny kolor. Elementy niewidoczne wykonane są z płyt stalowych ocynkowanych

2 Dane techniczne 1 Bez ogrzewania - A (IP21) Typ oc * 1 Poziom głośności* 2 [db(a)] apięcie silnika [V] atężenie silnika [A] Długość [mm] Waga [kg] AR3210CA / /57 230V 0, AR3215CA / /57 230V 1, AR3220CA / /60 230V 1, Grzałki elektryczne - E (IP20) Typ Stopnie mocy * 1 t* 3 Poziom głośności* 2 [db(a)] apięcie silnika [V] atężenie silnika [A] apięcie [V] atężenie [A] (grzałki) Długość [mm] Waga [kg] AR3210CE05 2/3 1000/1800 9/5 43/57 230V 0,7 230V/ AR3210CE05 3,3/5 1000/ /8 43/57 230V 0,7 230V/21, V3/7,2 AR3210CE08 5/8 1000/ /13 43/57 230V 0,7 400V3/11, AR3215CE08 4/8 1600/ /8 43/57 230V 1,3 400V3/11, AR3215CE12 8/ / /12 43/57 230V 1,3 400V3/17, AR3220CE10 5/ / /8 44/60 230V 1,6 400V3/14, AR3220CE16 8/ / /12 44/60 230V 1,6 400V3/23, Wymiennik wodny - W (IP21) Typ oc* 4 * 1 t* 3,4 Pojemność wymiennika [l] Poziom głośności* 2 [db(a)] apięcie silnika [V] atężenie silnika [A] Długość [mm] Waga [kg] AR3210CW 8,2 1000/ /16 1,1 44/53 230V 0, AR3215CW / /16 1,7 48/56 230V 1, AR3220CW / /17 2,3 50/56 230V 1, *1) ajniższy/najwyższy przepływ dla wszystkich 3 stopni wentylatora. *2) Warunki: Odległość do urządzenia 5 m. Współczynnik kierunkowy: 2. Powierzchnia absorpcji: 200 m². Przy najniższym/najwyższym przepływie. *3) t = przyrost temperatury przy maksymalnej mocy grzewczej i najniższym/najwyższym przepływie. *4) Przy temperaturze 60/40, temperatura +18. Stopień ochrony urządzeń z grzałkami elektrycznymi: IP20. Stopień ochrony dla urządzeń bez ogrzewania i urządzeń z wymiennikiem wodnym: IP21. Certyfikat CE. Projekt i specyfikacje mogą ulec zmianie bez uprzedzenia.

3 Wymiary 1028 / 1538 / ø / 1588 / ø ø29

4 ontaż i podłączenie ontaż Kurtynę powietrzną montuje się poziomo z kratką nadmuchową skierowaną w dół. Kurtynę powinno się zabudować w suficie podwieszanym tak blisko krawędzi drzwi, jak to możliwe. Pokrywa serwisowa musi być dostępna i nic nie powinno utrudniać jej całkowitego otwarcia. Urządzenie jest przystosowane od zewnątrz do podwieszenia na prętach gwintowanych. Pręty gwintowane można także zamocować wewnątrz urządzenia, np. przy montażu pod solidnym sufitem podwieszanym. W celu zabezpieczenia szerszych drzwi, można zamontować kilka urządzeń obok siebie. inimalna odległość od wylotu do podłogi w przypadku urządzeń z grzałkami elektrycznymi wynosi 1800 mm. ontaż na szpilkach gwintowanych na zewnątrz urządzenia Przyłącze Urządzenie bez ogrzewania Podłączenie elektryczne wykonuje się od przodu lub od góry urządzenia. Sterowanie (230V) należy podłączyć do zacisku na listwie zaciskowej w skrzynce podłączeniowej. Urządzenie z grzałkami elektrycznymi Podłączenie elektryczne wykonuje się od przodu lub od góry urządzenia. Sterowanie (230V) i zasilanie grzałek (400V3) należy podłączyć do zacisku na listwie zaciskowej w skrzynce zaciskowej. Urządzenie z wymiennikiem wodnym Podłączenie elektryczne wykonuje się od przodu lub od góry urządzenia. Sterowanie (230V) należy podłączyć do zacisku na listwie zaciskowej w skrzynce podłączeniowej. Wymiennik wodny podłącza się wewnątrz urządzenia za pomocą złączek o wymiarach D15 (1/2 ) i gwincie zewnętrznym. Wybijane otwory znajdują się na wierzchu i z boku urządzenia. Prze elastyczne są dostępne jako wyposażenie dodatkowe. ontaż na szpilkach gwintowanych wewnątrz urządzenia

5 Akcesoria PA34TR PA34CB PA34VD PAK FHD15 PA34TR, szpilki gwintowane Szpilki gwintowane do montażu urządzenia na suficie. Długość 1 m. Używane z uchwytami sufitowymi (PA34CB). Uzupełnione o amortyzatory (PA34VD) w celu zmniejszenia drgań. PA34CB, wsporniki sufitowe Wsporniki sufitowe do montażu urządzenia pod sufitem za pomocą linek lub szpilek gwintowanych (brak z zestawie). Szpilki najlepiej jest uzupełnić amortyzatorami (PA34VD). PA34VD, amortyzatory Zmniejszają drgania w przypadku montażu sufitowego z użyciem szpilek gwintowanych. PAK, karta alarmu silnika Akcesoria umożliwiają podłączenie bezpotencjałowego sygnału alarmu silnika w jednostkach, których rozwiązanie jest niedostępne. Kartę PAK podłącza się pomiędzy okablowaniem silnika a główną płytką PC (płytką sterującą kurtyny). Dla urządzeń z systemem Se (PA2500, AR3200) karta PAK umożliwia podłączenie sygnału informującego o alarmie silnika do płytki PC. W przypadku urządzeń bez Se (PA2200C, PA3200C, ) możemy wykorzystać styk alarmu silnika na karcie PAK w innych układach kontrolujących prace urządzeń. FHD15, prze elastyczne Prze elastyczne do łatwego i praktycznego montażu urządzeń z wymiennikiem wodnym. D15. Typ Opis Dostarczona ilość Długość PA34TR15 Szpilki gwintowane do urządzeń o długości 1 m i 1,5 m 4 1 m PA34TR20 Szpilki gwintowane do urządzeń o długości 2 m 6 1 m PA34CB15 Uchwyty sufitowe do urządzeń o długości 1 m i 1,5 m 4 PA34CB20 Uchwyty sufitowe do urządzeń o długości 2 m 6 PA34VD15 Amortyzatory do urządzeń o długości 1 m i 1,5 m 4 PA34VD20 Amortyzatory do urządzeń o długości 2 m 6 PAK Karta alarmu silnika FHD15 Prze elastyczne D15, gwint wewnętrzny, wygięte pod kątem 90 2

6 Opcje sterowania Układ sterowania jest zintegrowany w kurtynie powietrznej. Kurtyną powietrzną można sterować za pomocą zdalnego sterowania lub panelu sterowania umieszczonego wewnątrz pokrywy serwisowej. Prędkość nawiewu jest ustawiana ręcznie. Ogrzewanie jest regulowane automatycznie. Sterowanie czujnikiem drzwiowym PA2DR jest dostępne jako wyposażenie dodatkowe czujnika drzwiowego. ożliwość zastosowania zewnętrznego wyłącznika. 20 Stopień wentylatora 1/2/3 Stopień ogrzewania Elektryczne: połowa mocy/ pełna moc Wodne: wł./wył. (1 dioda) Wł./wył. Regulacja przepływu Sterowanie VOT VOS PA2DR VOT, 3-drogowy zawór regulacyjny i siłownik dwupołożeniowy Używane do regulacji przepływu do urządzeń z wymiennikiem wodnym. D15/20/25. PA2DR, sterowanie czujnikiem drzwiowym Obejmuje czujnik drzwiowy sygnalizujący stan drzwi oraz specjalny pilot zdalnego sterowania, który służy do włączania trybu automatycznego w urządzeniu. VOS, zestaw zaworów, dwupołożeniowy 2-drogowy zawór regulacyjno-nastawczy z siłownikiem dwupołożeniowym, zawór odcinający i obejściowy. D15/20/ V. Typ PA2DR Opis Sterowanie czujnikiem drzwiowym Typ Opis VOT15 VOT20 VOT25 VOS15F VOS15F VOS20 VOS25 3-drogowy zawór regulacyjny i siłownik dwupołożeniowy D15, Kvs 1,7 3-drogowy zawór regulacyjny i siłownik dwupołożeniowy D20, Kvs 2,5 3-drogowy zawór regulacyjny i siłownik dwupołożeniowy D25, Kvs 4,5 Zestaw zaworów, dwupołożeniowy, niski przepływ, D15 Zestaw zaworów, dwupołożeniowy, D15 Zestaw zaworów, dwupołożeniowy, D20 Zestaw zaworów, dwupołożeniowy, D25

7 Tabele wydajności wymiennik wodny Temperatura zasilającej: 90 Temperatura pomieszczenia: +18 Temperatura wydmuchiwanego : +35* 1 Temperatura : 90/70 Temperatura pomieszczenia: +18 Typ Prędkość Temp. powr. * 2 Temperatura wylotowego AR3210CW max ,8 32 0,04 1,5 17,0 52 0,21 32,8 min ,9 28 0,02 0,6 13,1 57 0,16 20,4 AR3215CW max ,2 30 0,06 5,4 29,4 51 0,36 126,0 min ,0 25 0,04 2,1 22,4 57 0,27 76,9 AR3220CW max ,2 29 0,07 3,1 36,7 52 0,45 83,6 min ,3 27 0,06 2,0 31,6 55 0,39 63,8 Temperatura zasilającej: 80 Temperatura pomieszczenia: +18 Temperatura wydmuchiwanego : +35* 1 Temperatura : 80/60 Temperatura pomieszczenia: +18 Typ Prędkość Temp. powr. * 2 Temperatura wylotowego AR3210CW max ,8 35 0,05 2,4 14,1 46 0,17 23,7 min ,9 30 0,03 1,0 10,9 50 0,13 14,8 AR3215CW max ,2 33 0,08 8,5 24,5 46 0,30 92,3 min ,0 28 0,05 3,4 18,6 50 0,23 56,3 AR3220CW max ,2 32 0,09 4,9 30,5 47 0,37 60,7 min ,3 29 0,07 2,9 26,3 49 0,32 46,4 Temperatura zasilającej: 60 Temperatura pomieszczenia: +18 Temperatura wydmuchiwanego : +35* 1 Temperatura : 60/40 Temperatura pomieszczenia: +18 Typ Prędkość Temp. powr. * 2 Temperatura wylotowego AR3210CW max ,8 43 0,12 14,0 8,2 34 0,10 9,2 min ,9 37 0,06 4,0 6,4 37 0,08 5,9 AR3215CW max ,2 42 0,20 48,5 14,4 34 0,17 37,2 min ,0 35 0,10 12,5 11,1 37 0,13 23,1 AR3220CW max ,2 41 0,23 27,5 17,9 35 0,22 24,1 min ,3 36 0,14 11,2 15,6 36 0,19 18,6 Temperatura zasilającej: 55 Temperatura pomieszczenia: +18 Temperatura wydmuchiwanego : +35* 1 *1) Zalecana temperatura wydmuchiwanego, która zapewni dobry komfort i optymalną wydajność. *2) ominalna wydajność przy określonej temperaturze zasilającej i powrotnej. Temperatura : 55/35 Temperatura pomieszczenia: +18 Typ Prędkość Temp. powr. * 2 Temperatura wylotowego AR3210CW max ,8 46 0,24 44,9 6,6 31 0,08 6,5 min ,9 39 0,09 7,51 5,2 33 0,06 4,1 AR3215CW max ,2 46 0, ,9 32 0,14 26,5 min ,0 39 0,15 29,4 9, ,11 16,5 AR3220CW max ,2 44 0,40 74,1 14,8 32 0,18 17,1 min ,3 40 0,23 27,8 12,8 33 0,15 13,2 Dodatkowe obliczenia można znaleźć na stronie

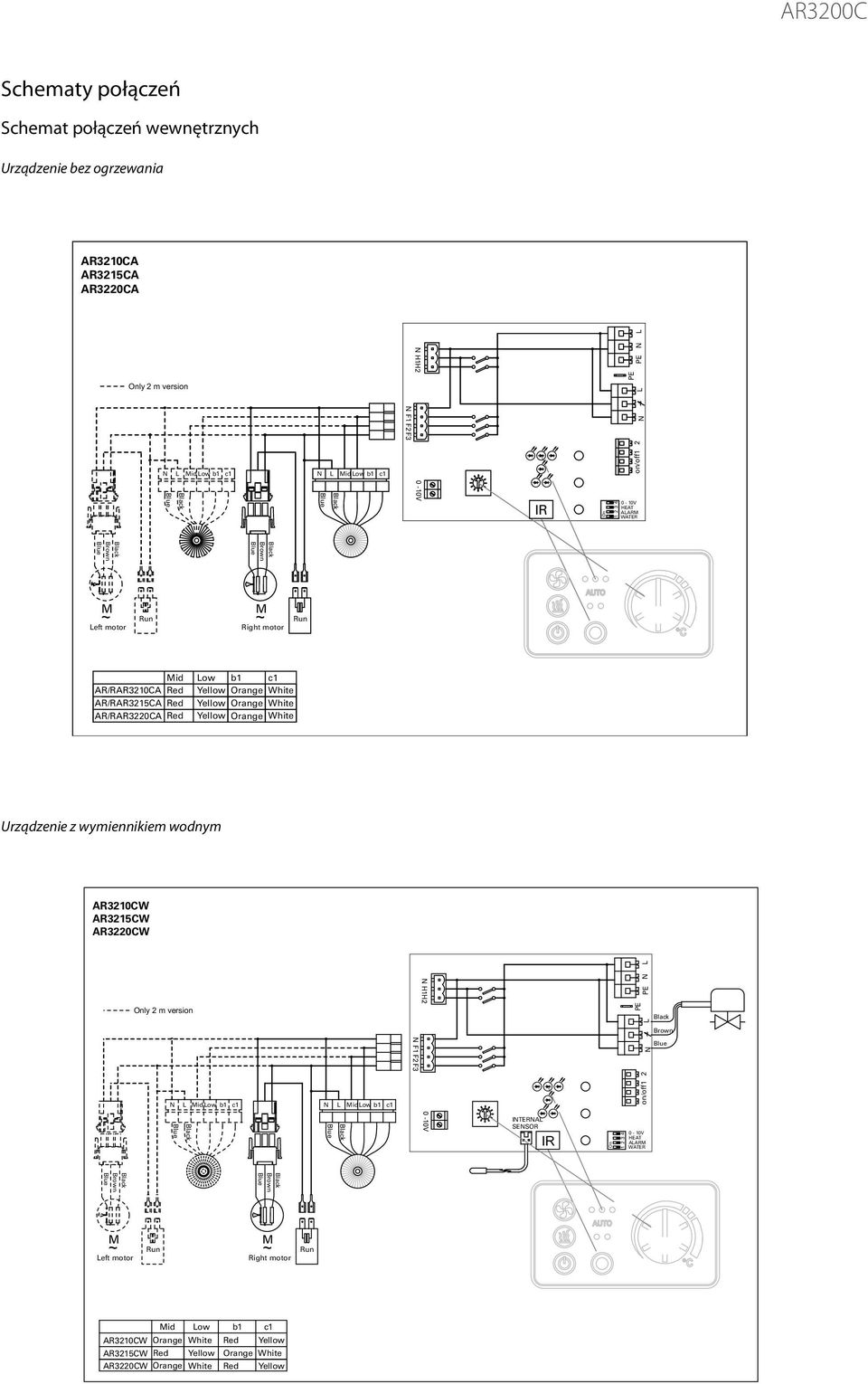

8 ly 2 m version H1H Schematy połączeń Schemat połączeń wewnętrznych Urządzenie bez ogrzewania AR3210CA AR3215CA AR3220CA F1 F2 F3 id ow b1 c1 id ow b1 c1 on/off 1 2 AAR eft motor Right motor id ow b1 c1 AR/RAR3210CA AR/RAR3215CA AR/RAR3220CA Urządzenie z wymiennikiem wodnym AR3210CW AR3215CW AR3220CW ly 2 m version H1H2 F1 F2 F3 id ow b1 c1 id ow b1 c1 on/off 1 2 ITERA SESOR AAR eft motor Right motor AR3210CW AR3215CW AR3220CW id ow b1 c1

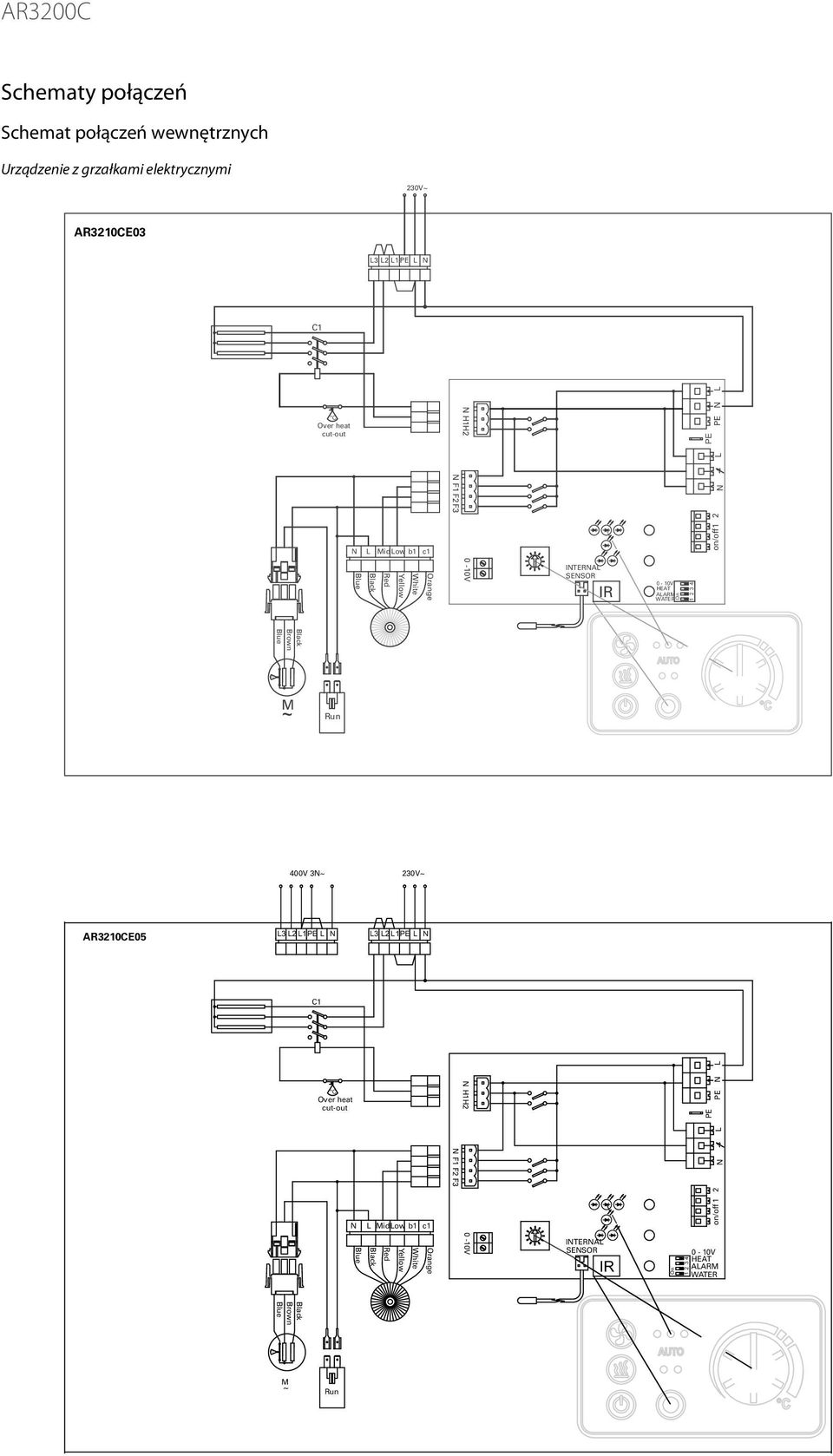

9 AR3210CE C1 H1H V F1 F2 F3 id ow b1 c1 on/off1 2 ITERA SESOR AAR AR3210CE05 H1H Schematy połączeń Schemat połączeń wewnętrznych Urządzenie z grzałkami elektrycznymi 400V 3 230V C1 F1 F2 F3 idow b1 c1 on/off 1 2 ITERA SESOR AAR

10 400V3 AR3210CE08 AR3215CE12 K2 = low power K K1 = high power K1 H1H Schematy połączeń Schemat połączeń wewnętrznych Urządzenie z grzałkami elektrycznymi F1 F2 F3 idow b1 c1 on/off 1 2 ITERA SESOR AAR 400V 3 AR3215CE08 C C1 id ow b1 c1 H1H2 F1 F2 F3 ITERA SESOR on/off1 2 AAR

11 Schematy połączeń Schemat połączeń wewnętrznych Urządzenie z grzałkami elektrycznymi 400V 3 AR3220CE10 C4 C C3 C1 id ow b1 c1 id ow b1 c1 H1H2 F1 F2 F3 ITERA SESOR on/off1 2 AAR eft motor Right motor 400V3 AR3220CE K4 = low power K4 K2 = low power K2 K3 = high power K3 K1 = high power K1 H1 H2 F1 F2 F3 1 2 idow b1 c1 idow b1 c1 on/off ITERA SESOR 34 2AAR 1 eft motor Right motor

12 Schematy połączeń PAK, karta alarmu silnika Wszystkie urządzenia ly 2 m version PAK H1H2 5A 16A F1 F2 F3 F1F2F3 OUT id ow b1 c1 id ow b1 c1 C C O 5A x 3 on/off 1 2 ITERA SESOR Off AAR otor alarm (pot. free contact) eft motor Right motor
