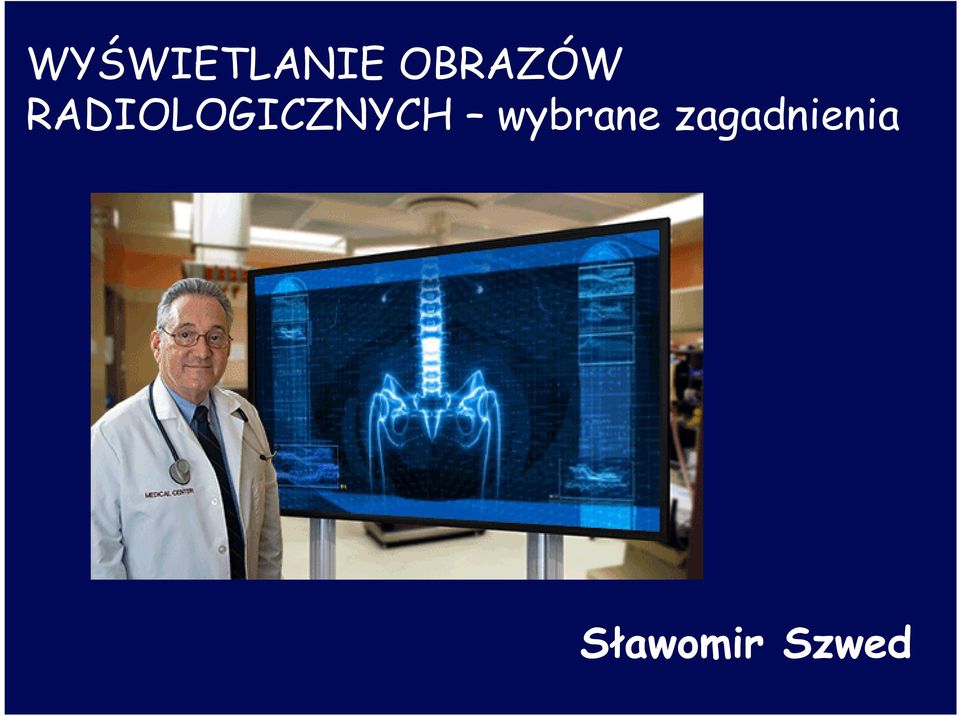

1 WYŚWIETLANIE OBRAZÓW RADIOLOGICZNYCH wybrane zagadnienia Sławomir Szwed

2 Wyzwania dla wyświetlaczy obrazów medycznych - pole obrazowe pojedynczego radiogramu cyfrowego do 43 x 43 cm - pole obrazowe radiogramów powstałych z elektronicznego łączenia obrazów do 43 x 130 cm - zakres dynamiki akwizycji 16 bitów ( poziomy szarości) - wielkość piksela 150 µm (0,15 mm) (wielkość piksela idealnego detektora 10 µm ( 0,01 mm)) - matryca 9 Mpikseli (matryca idealnego detektora ok. 2 Gigapikseli)

3 STANOWISKO OPISOWE zgodnie z rozp. MZ z dn minimalna luminancja 400 cd/m 2 - minimalny kontrast 400/1 - co najmniej dwa monitory monochromatyczne, stanowiące parę - minimalna rozdzielczość 1,92 Megapikseli poziomów szarości (10 bitów) - minimalna przekątna 47,5 cm

4 STANOWISKO PRZEGLĄDOWE zgodnie z rozp. MZ z dn minimalna luminancja 200 cd/m 2 - minimalny kontrast 100/1 - minimalna rozdzielczość 1 Megapikseli - minimalna przekątna 47,5 cm poziomów szarości (8 bitów)

5 Potrzeba nowej klasyfikacji monitorów medycznych - prezentacja robocza (np nawigacyjna) prezentacja kominkowa - - prezentacja konsultacyjna

6 Wyświetlanie radiogramów powstałych przez sklejanie kilku obrazów

7 Wyświetlanie obrazów RTG w proporcji 1:1, cm zestaw monitorów przeglądowych 2 x 30 cali monitor wielkoformatowy 58 + cali

8 stanowisko do prezentacji radiogramów true size 1:1

9 Wyświetlanie obrazów medycznych na ekranach dotykowych - konsole akwizycyjne z ekranami dotykowymi - tablety

10 Uwarunkowania użycia ekranów dotykowych do wyświetlania obrazów medycznych: wielkość ekranu kontrast jasność rozdzielczość odbicia światła szum kalibracja ekranu i zgodność ze standardem DICOM degradacja jakości obrazu przez zabrudzenia ekranu zmienne warunki odczytu (oświetlenie, temperatura) współpraca przenośnych urządzeń typu tablet z systemem PACS ochrona przed zniszczeniem ochrona przed infekcjami ochrona przed utratą danych

11 Rozwiązania wspierające wykorzystanie tabletów do wyświetlania obrazów medycznych nowe technologie półprzewodnikowe - poprawa jakości wyświetlaczy - wzrost wielkości wyświetlaczy - wzrost odporności mechanicznej zabezpieczenia tabletów - mechaniczne - biologiczne - softwarowe - systemowe np. VDI (środowisko wirtualnych desktopów)

12 Przegladarki obrazów DICOM INFINITT Mobile Viewer Wsparcie następujących urządzeń mobilnych i funkcji iphone, ipad lub smartfony i tablety z systemem Android OS. Wyszukiwanie i wyświetlanie obrazu. Obsługa funkcji filtrowania szukania w systemie INFINITT PACS. Wyświetlanie obrazu Wyświetlanie DICOM i DICOM multiframe. Tryb pełnoekranowy podglądu (tylko ipad). Seria miniatur (tylko ipad). Cechy Powiększenie / Przesuwanie. Okienkowanie / Przewijanie. WWL / WWL domyślne. Jednostki Hounsfielda / Pomiary (Caliper). Wyświetlanie obrazów w trybie cine. Wysyłanie (opcjonalnie). Podgląd raportów. CARESTREAM Vue Motion to niewymagająca instalacji przeglądarka obrazów niezależna od dostawcy, która wykorzystuje przeglądarkę internetową lub informacje z portalu EMR, aby zapewnić łatwy dostęp do danych obrazowych i informacji pacjenta dla lekarzy znajdujących się w ośrodku i poza nim. Vue Motion została dopuszczona przez FDA do stosowania z urządzeniami ipad.

13 Oprogramowanie RadiCS Mobile firmy EIZO, przeznaczone do kontroli poprawności parametrów wyświetlania na urządzeniach przenośnych Apple ipad. RadiCS Mobile jest programem do kontroli i regulacji parametrów wyświetlania obrazu na tablecie. Dzięki niemu oraz kalibratorowi EIZO UX1 możliwa jest taka konfiguracja obrazu, by jak najbardziej zbliżyć się do wymogów stawianych przez standard DICOM Part 14. Oprogramowanie RadiCS Mobile jest zgodne z systemem operacyjnym ios 5 lub nowszym, działa na wszystkich urządzeniach rodziny Apple ipad (ipad z ekranem Retina, ipad 2, ipad mini) i jest dostępne za darmo w serwisie Apple App Store.

14 DZIĘKUJĘ ZA UWAGĘ
