GOTOWE ROZWIĄZANIE DLA RADIOGRAFII CYFROWEJ System składa się z generatora o mocy 50kW oraz uniwersalnego stanowiska ze zintegrowanym detektorem o aktywnej powierzchni 43x43cm.

2 GOTOWE ROZWIĄZANIE DLA RADIOGRAFII CYFROWEJ System składa się z generatora o mocy 50kW oraz uniwersalnego stanowiska ze zintegrowanym detektorem o aktywnej powierzchni 43x43cm. System jest zarządzany z poziomu komputera wyposażonego w monitor medyczny przeglądowy. Zarządzanie pacjentem, zleceniami i ekspozycjami dokonuje się poprzez oprogramowanie digipax. Przygotowanie systemu to kilka kliknięć. Oferujemy również most do połączenia z systemem KAMSOFT Elementy zestawu: Generator: Moc maksymalna 50kW Częstotliwość przetwarzania 40kHz Zakres wysokiego napięcia: kv Zakres prądu anodowego: mA Czas ekspozycji: 0,001 6 sek. Zakres mas 0,4mAs 600mAs Ochrona lampy przed przegrzaniem Ochrona lampy przed przeciążeniem Wprowadzanie parametrów ekspozycji z poziomu komputera lub ręcznie Parametry ekspozycji (kv, mas, DAP) odczyt ostatniej ekspozycji, zapis w nagłówku DICOM Odczyt kodów błędów, zapis w nagłówku DICOM Język użytkownika: Polski, angielski, niemiecki Lampa rentgenowska Lampa typu RTM90 lub podobna Małe ognisko 0.6mm/32kW Duże ognisko 1.2mm/78kW Anoda: RTM Średnica anody 90mm Kąt anody 12,5 Pojemność cieplna anody 300KHU Kolimator Przysłona głębinowa o ręcznie ustawianym polu Wysokiej wydajności oświetlenie Maksymalny czas oświetlenia: 30 sek. Wskaźnik laserowy Filtr wymienny

Automatyka ekspozycji (AEC) Trójpolowa komora pomiarowa z przedwzmacniaczem sygnału Miernik dawki powierzchniowej (DAP) Zintegrowana w generatorze elektronika pomiarowa Komora pomiarowa zintegrowana

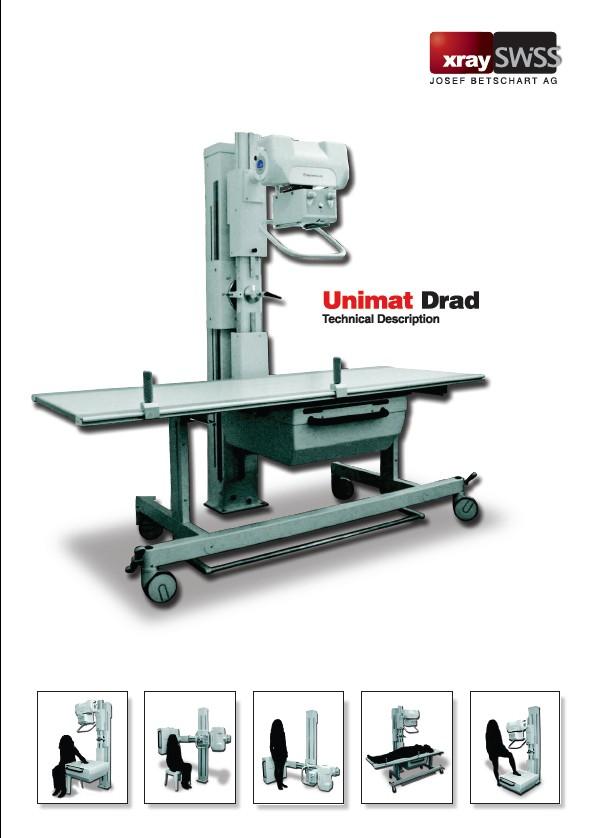

..10 8 mgy/cm 2 Uniwersalne stanowisko UNIMAT Uniwersalne stanowisko dla wszystkich typów zdjęć pacjent stojący, siedzący i leżący (stół pacjenta w komplecie) Zakres ruchu pionowego 118cm (42.

3 Automatyka ekspozycji (AEC) Trójpolowa komora pomiarowa z przedwzmacniaczem sygnału Miernik dawki powierzchniowej (DAP) Zintegrowana w generatorze elektronika pomiarowa Komora pomiarowa zintegrowana z generatorem Zakres pomiaru mgy/cm 2 Uniwersalne stanowisko UNIMAT Uniwersalne stanowisko dla wszystkich typów zdjęć pacjent stojący, siedzący i leżący (stół pacjenta w komplecie) Zakres ruchu pionowego 118cm ( cm odległość od poziomu ziemi do środka pola promieniowania) Obrót lampy o kąt Odległość lampa/detektor: cm w krokach 100/120/150/180cm Lampa i detektor zawsze scentrowane Obrót detektora: Stół pacjenta Ruchomy stół pacjenta (4 kółka o dowolnym położeniu 2 z hamulcem) Powierzchnia blatu: 200 x 66cm Wysokość blatu: 71cm Maksymalne obciążenie: 150kg

Stół pacjenta z pływającym blatem (opcja) Ruchomy stół pacjenta (4 kółka o dowolnym położeniu 2 z hamulcem) Powierzchnia blatu: 200 x 75cm Pływający blat stołu: Zakres ruchu wzdłużnego +/- 31,5cm,

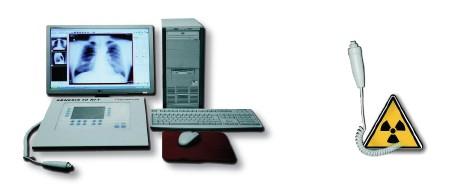

4 Stół pacjenta z pływającym blatem (opcja) Ruchomy stół pacjenta (4 kółka o dowolnym położeniu 2 z hamulcem) Powierzchnia blatu: 200 x 75cm Pływający blat stołu: Zakres ruchu wzdłużnego +/- 31,5cm, zakres ruchu poprzecznego: +/- 11,5cm Dwa uchwyty Maksymalne obciążenie: 150kg Detektor cyfrowy iona-x R 4343 Wielosensorowa matryca Aktywny obszar 43 x 43cm Rozdzielczość 3,2pl/mm przy 2,5µGy Maksymalna rozdzielczość: 4,3pl/mm Czas obróbki obrazu <10 sek. Rozmiar piksela 139 x 116 µm Odpowiednik filmu 400 Skala szarości: 14 bitów Wybór procedury obróbki obrazu z poziomu oprogramowania akwizycyjnego Konsola technika: Intel 4 core 4 GHz, RAM 6 GB, HDD 1 TB jako RAID 1, 16MB cache, DVD-RW, LAN 1GB, Windows 7, Klawiatura, mysz, zasilacz UPS Monitor : Eizo MX240 Monitor medyczny przeglądowy 24,1 (61cm) Matryca LCD wykonana w technologii TFT Jasność 320cd/m 2 Rozdzielczość 1920 x 1200 Kontrast 850:1

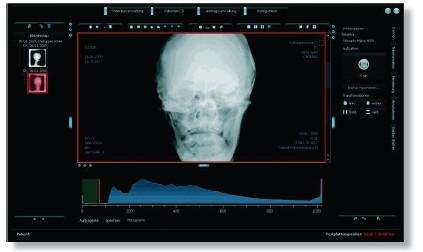

System PACS - digipax Obróbka i przegląd zdjęć: Okienkowanie Obrót Powiększenie Negatyw Przysłona Przypisy Pomiary Wbudowany mechanizm akwizycji obrazów Wybór odpowiedniego zlecenia ustawia generator

5 System PACS - digipax Obróbka i przegląd zdjęć: Okienkowanie Obrót Powiększenie Negatyw Przysłona Przypisy Pomiary Wbudowany mechanizm akwizycji obrazów Wybór odpowiedniego zlecenia ustawia generator i jednocześnie dobiera parametry obróbki zdjęcia Ręczne przycięcie obrazu po ekspozycji Import / eksport plików DICOM Przygotowanie płyty pacjenta z przeglądarką Wydruk Windows / DICOM WORKLIST serwer Archiwizacja obrazów Parametry ekspozycji (kv, mas, DAP) pobierane z generatora i zamieszczane w nagłówku zdjęcia Dostępne języki: Polski, angielski, niemiecki, rosyjski, czeski, rumuński Opcje: Komunikacja HL7 (KS-SOMED) Obsługa robotów CD Dodatkowe modalności (USG, CT, MR i inne zgodne z DICOM)

Przebieg pracy Z programem digipax Twoja pracownia działa wydajniej! 1.

gabinet współpracujący w innej części miasta - wprowadza dane pacjenta,

badania i dodaje go do listy zleconych badań 3.

pacjenta i zlecone dla niego badanie na liście.

6 Przebieg pracy Z programem digipax Twoja pracownia działa wydajniej! 1. Rejestracja pacjenta Gabinet w przychodni, rejestracja, czy nawet gabinet współpracujący w innej części miasta - wprowadza dane pacjenta, bądź odnajduje je w bazie pacjentów Opcjonalnie skierowanie wewnętrzne z systemu KS-SOMED 2. Tworzenie zlecenia Lekarz kierujący, bądź technik wybiera zakres badania i dodaje go do listy zleconych badań 3. Pracownia rentgenowska: Wykonanie zdjęcia: Technik odnajduje właściwego pacjenta i zlecone dla niego badanie na liście. Z chwilą zatwierdzenia wyboru digipax przygotowuje generator oraz odpowiedni filtr obróbki obrazu. Generator wskazuje typ badania i od razu dobiera odpowiednie parametry dla ekspozycji

informacji o ekspozycji. Po wykonaniu ekspozycji.

7 4. Technik rtg: Ustawia pacjenta...i wyzwala ekspozycję Po około 10-ciu sekundach otrzymuje obraz z kompletem informacji o ekspozycji. Po wykonaniu ekspozycji... Technik ocenia obraz, dokonuje obcięcia obszaru, umieszcza zdjęcia na serwerze. Odtąd każdy komputer podłączony do sieci ma już dostęp do wykonanych zdjęć....następny pacjent proszę!

Wymiary: JOSEF BETSCHART AG Seewenstrasse 3 CH-6440 Brunnen info@x-ray.swiss.ch www.xray-swiss.

8 Wymiary: JOSEF BETSCHART AG Seewenstrasse 3 CH-6440 Brunnen info@x-ray.swiss.ch Dystrybutor na Polskę MISERWIS Frezjowa Poznań biuro@miserwis-rtg.pl
