Monitory medyczne EIZO

Transkrypt

1 Monitory medyczne EIZO

2 Wybór odpowiedniego monitora do szpitala Różnice w odwzorowaniu odcieni szarości W środowisku cyfrowym obrazy zapisane w tej postaci wyświetlane są na różnych stanowiskach w obrębie sieci szpitalnej. Nawet wśród jednego modelu monitora istnieją różnice w odwzorowaniu odcieni przez poszczególne urządzenia. Wymagane jest istnienie standardu umożliwiającego unifikację tworzenia, jak i wyświetlania obrazów. W medycynie takim standardem opisującym sposób dostosowania charakterystyki odwzorowania tonalnego urządzeń, jest Digital Imaging and Communications in Medicine (DICOM) Part 14. Zdjęcie Odcienie szarości Różnice w odcieniach Sieć Ten sam obraz wygląda inaczej Wymagane charakterystyki jakościowe dla monitorów do zobrazowania w medycynie Klasyczne monitory, wyświetlające obrazy zgodne ze standardem DICOM Part 14, mogą nie być w stanie odwzorować subtelnych przejść tonalnych, może nie być możliwa unifikacja parametrów wyświetlania pomiędzy różnymi urządzeniami, jak również klasyczne monitory mogą nie być w stanie utrzymać zadanych parametrów wyświetlania w dłuższym okresie czasu. 1. Czy uzyskujesz dokładny rendering subtelnych cieni? 2. Czy uzyskujesz identyczne odwzorowanie na różnych monitorach? 3. Czy uzyskujesz identyczne odwzorowanie w długim okresie czasu? Obraz DICOM Obraz DICOM Po 1 roku Po 3 latach Obraz DICOM Gabinet lekarski Klinika Monitory medyczne serii RadiForce są zgodne ze standardem DICOM Part 14 Podczas wyświetlania obrazów medycznych poza tym, aby wybrać monitor, który umożliwia wyświetlanie nawet najsubtelniejszych przejść tonalnych, ważne jest doprowadzenie do sytuacji, kiedy obraz wyświetlany na różnych stanowiskach będzie miał takie same parametry, również w długim okresie czasu. Charakterystyka tonalna każdego z monitorów RadiForce jest dostosowana w fabryce podczas jego produkcji. Dostępna podczas eksploatacji możliwość kalibracji urządzeniami i oprogramowaniem zgodnym ze standardem DICOM Part 14 zapewnia ciągłość utrzymywania zadanych parametrów pracy. Jasność Charakterystyka odwzorowania odcieni DICOM Part 14 Jasność Odcienie szarości Obraz na standardowym monitorze Odcienie szarości Obraz na monitorze medycznym

3 Wybór odpowiedniego monitora do zastosowań medycznych Wielkości obrazów z badań oraz monitorów medycznych Wielkość obrazu z badania zależy od jego rodzaju oraz urządzenia, na którym został wykonany. Instalując systemy do zobrazowania w placówce medycznej, bardzo ważną kwestią jest sprawdzenie, jakiego typu obrazy będą na nich wykorzystywane. Przykładowo monitor o rozdzielczości 1 MP może wyświetlić jednocześnie cztery obrazy z badania CT, o wielkości pikseli bez utraty szczegółów w wyniku przeskalowywania. Dla monitora o rozdzielczości 2 MP ilość ta wzrasta do sześciu obrazów, dla monitora 3 MP do dwunastu CT Jednakże zdjęcie CR klatki piersiowej o standardowych wymiarach pikseli będzie wyświetlane w naturalnym rozmiarze na monitorach o rozdzielczości 1 MP i 2 MP jedynie częściowo. Aby uzyskać pełen obraz na takim ekranie, konieczne jest przeskalowanie zdjęcia. Dopiero monitor o rozdzielczości 3 MP pozwala wyświetlić takie zdjęcie w naturalnej wielkości, bez jakiejkolwiek zmiany jego rozmiaru i związanej z tym utraty szczegółów Zdjęcie CR klatki piersiowej Obraz wyświetlany częściowo Optymalny dobór monitora serii RadiForce do wymagań wyświetlanych obrazów Ważną kwestią jest odpowiedni dobór monitora do wymagań stawianych przez wyświetlane obrazy. Monitory medyczne serii RadiForce pozwalają optymalnie dobrać urządzenie do prezentowania szerokiego zakresu obrazów medycznych Przykładowe zdjęcie medyczne DSA CT CR klatki piersiowej Mammografia Utworzone aparatem o wielkości piksela 100 μm Rozdzielczość monitora

4 Monitory medyczne EIZO RadiForce Wszystkie monitory medyczne z serii EIZO RadiForce mają kilka wspólnych, opisanych poniżej cech charakterystycznych. Funkcjonalności te mają wpływ zarówno na jakość generowanego obrazu, jak i na wygodę i prostostę użytkowania. Szerokie kąty widzenia Kąty widzenia dochodzą do 170 z minimalnym przesunięciem koloru podczas patrzenia z boku. diagnozowanie. To rozwiązanie daje około 350 dodatkowych dni pracy urządzenia zaoszczędzonych na wygrzanie monitora w ciągu 3 lat eksploatacji. Układ ten automatycznie kompensuje utratę jasności powstałą na skutek działania temperatury czy upływu czasu. Funkcja stabilizacji jasności jest technologią opatentowaną przez EIZO (japoński urzęd patentowy numer oraz , amerykański urząd patentowy numer ). Obraz widziany pod kątem Stabilizacja jasności W monitorach serii RadiForce zastosowano specjalny, opatentowany przez EIZO układ elektroniczny, stabilizujący poziom jasności. Ma to zasadniczy wpływ na wierność odwzorowania obrazu, szczególnie tuż po włączeniu urządzenia. W odróżnieniu od innych monitorów, które potrzebują około 20 minut od włączenia, by poprawnie wyświetlić obraz, monitory EIZO już po 90 sekundach umożliwiają w pełni miarodajne Jasność (cd/m2) Stabilizacja jasności w monitorach innych producentów Stabilizacja jasności w monitorach EIZO RadiForce Czas (w sekundach) Porównanie stabilizacji jasności Płyta główna Sensor optyczny Tył panelu Otwór

5 Funkcja Backlight Saver w połączeniu z przeglądarką Po ustawieniu funkcji Backlight Saver do pracy w połączeniu z aplikacją do przeglądania zdjęć medycznych, podświetlenie monitora jest wyłączane, kiedy przeglądarka jest wyłączona. wykryje zmiany jasności, w zasobniku systemowym pojawi się ikona ostrzegawcza umożliwiająca wysłanie do administratora powiadomienia o konieczności ponownej kalibracji. Pozwala to zredukować czas potrzebny na wykonywanie czynności administracyjnych. Obniżenie zużycia energii Podczas korzystania [ z przeglądarki ] Bez korzystania [ z przeglądarki ] Funkcja Backlight Saver w połączeniu z wygaszaczem ekranu Przy zastosowaniu aplikacji ScreenManager Pro for Medical możliwe jest automatyczne wyłączenie podświetlenia monitora, kiedy zostaje uruchomiony wygaszacz ekranu i ponowne jego włączenie, kiedy urządzenie powraca do trybu pracy. Dzięki temu możliwa jest redukcja poboru energii oraz spowolnienie procesu zużywania się świetlówek. W przypadku braku oprogramowania ScreenManager Pro for Medical w zestawie z monitorem można je pobrać ze strony software.html Gwarancja Pięcio- lub trzyletnia gwaranacja na monitory medyczne obejmuje wszystkie elementy konstrukcji, łącznie z panelem. Gwarantowana stabilność jasności w czasie eksploatacji EIZO gwarantuje utrzymanie stałości jasności przez cały okres eksploatacji monitora. Identyczna jasność! Uruchomiony wygaszacz ekranu 18 godzin dziennie 16 godzin dziennie 2 godziny Włączone podświetlenie Obniżenie zużycia energii o 11% [ Bez funkcji Backlight Saver ] [ Z funkcją Backlight Saver ] Ergonomiczna konstrukcja Wąskie ramki powodują zmniejszenie zakresu koniecznych ruchów gałek ocznych w środowiskach wielopanelowych. Regulacja wysokości oraz orientacji dają szerokie możliwości dostosowania ustawienia monitora i zwiększają komfort pracy z urządzeniem. Normy jakości Monitory EIZO spełniają najwyższe standardy bezpieczeństwa, medyczne oraz normy emisji EMC. Posiadają certyfikaty TÜV/GM, UL , CE, CB, CSA C22.2 No , VCCI, FCC oraz FDA 510 (k). Monitory posiadają certyfikat zgodności z dyrektywą 93/42/EEC Medical Devices Class I. Certyfikat ISO Otrzymanie certyfikatu ISO potwierdza zdolność EIZO do zaspokajania najbardziej wygórowanych standardów w dziedzinie jakości, procesu produkcyjnego oraz obsługi klienta. Oprogramowanie RadiCS LE Dostarczane w zestawie z monitorem oprogramowanie RadiCS LE posiada funkcję analizy stanu monitora. Jeżeli funkcja autodiagnostyki

6

7 Połączenie wysokiej rozdzielczości i wysokiej jakości. RadiForce GS520, dostępny z panelem błyszczącym i pokrytym powłoką antyrefleksyjną, został zaprojektowany specjalnie w celu wyświetlania obrazów pochodzących z cyfrowej mammografi i, DR oraz CR. 12-bitowa skala szarości Wraz z nową technologią kontroli ramki (złożony wniosek patentowy) możliwe jest również wyświetlanie obrazów o 12-bitowej skali szarości, co daje możliwość odwzorowania odcieni z palety zaszytych w elektronice. Do oglądania obrazów z 12-bitową skalą szarości wymagana jest karta grafiki dająca obraz o 12-bitowej skali oraz oprogramowanie umożliwiające pracę w takim trybie. 8-bit 256 odcieni 4096 odcieni 12-bit Funkcja DUE Realizowana przez elektronikę monitora funkcja Digital Uniformity Equalizer (DUE) na bieżąco steruje podświetleniem tak, aby na całej powierzchni ekranu uzyskać jednorodne odwzorowanie koloru czy szarości. bez użycia DUE przy użyciu DUE Łatwiejsza praca dzięki błyszczącej powłoce Panel pokryty specjalną, błyszczącą powłoką ma większą przepuszczalność światła co sprawia, że krawędzie i obrysy są znacznie wyraźniejsze, szczególnie podczas pracy w zaciemnionych pomieszczeniach diagnostycznych. Światło zewnętrzne Światło podświetlenia Światło zewnętrzne Światło podświetlenia [GS520-G] Odbicia Odbicia [GS520-G] Powłoka przeciwodblaskowa Powłoka błyszcząca Wyraźne krawędzie obiektów Współczynnik MTF (Modulation Transfer Function) opisuje zależność między kontrastem i rozdzielczością matrycy. Panele z błyszczącą powłoką mają lepsze charakterystyki MTF i wyświetlają obraz o bardziej ostrych, wyraźnych krawędziach. MTF źródło: szpital Anjo Kosei Powłoka błyszcząca Powłoka przeciwodblaskowa Częstotliwość przestrzenna (pary linii / mm)

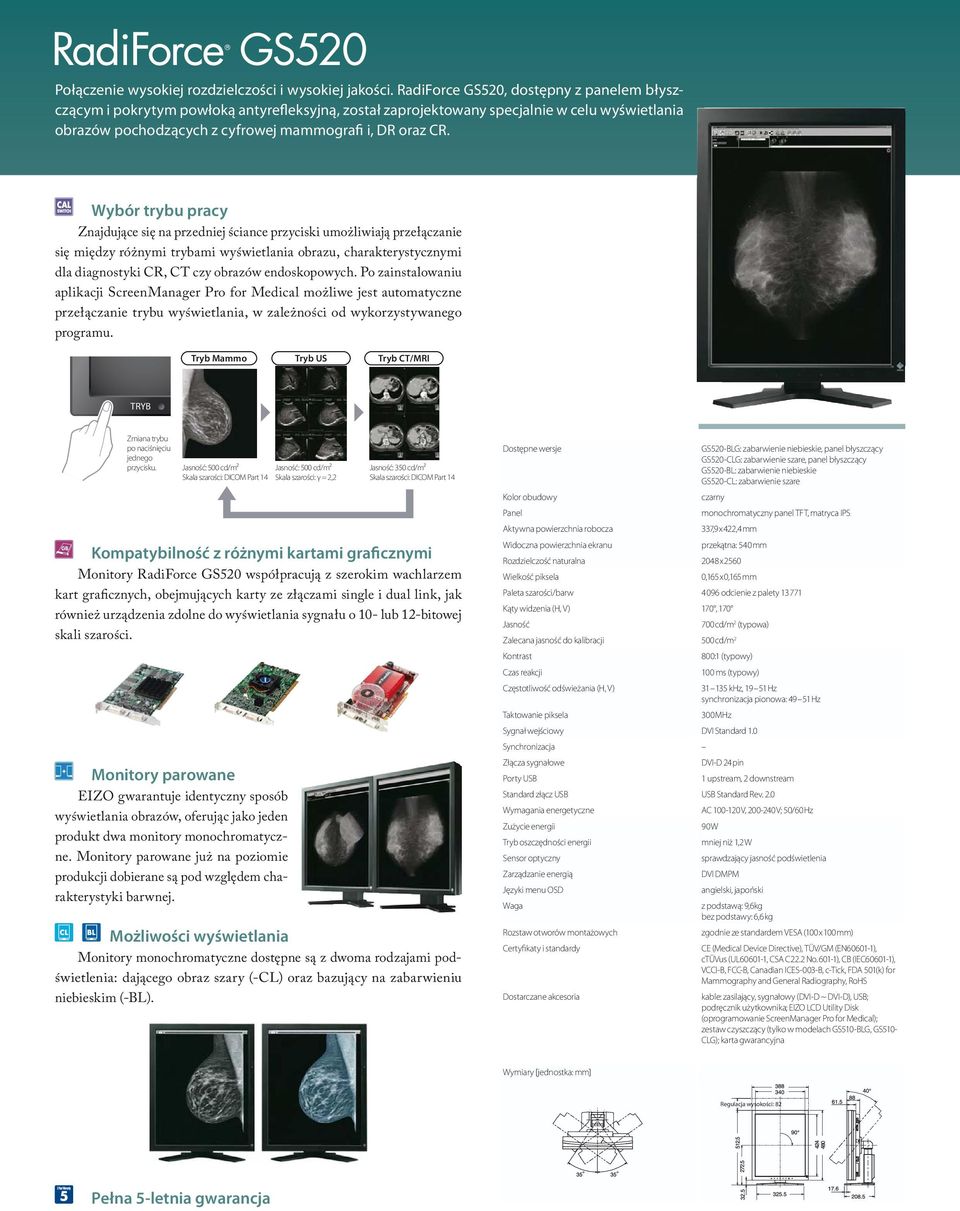

8 Połączenie wysokiej rozdzielczości i wysokiej jakości. RadiForce GS520, dostępny z panelem błyszczącym i pokrytym powłoką antyrefleksyjną, został zaprojektowany specjalnie w celu wyświetlania obrazów pochodzących z cyfrowej mammografi i, DR oraz CR. Wybór trybu pracy Znajdujące się na przedniej ściance przyciski umożliwiają przełączanie się między różnymi trybami wyświetlania obrazu, charakterystycznymi dla diagnostyki CR, CT czy obrazów endoskopowych. Po zainstalowaniu aplikacji ScreenManager Pro for Medical możliwe jest automatyczne przełączanie trybu wyświetlania, w zależności od wykorzystywanego programu. Tryb Mammo Tryb US Tryb CT/MRI TRYB Zmiana trybu po naciśnięciu jednego przycisku. Jasność: 500 cd/m2 Skala szarości: DICOM Part 14 Jasność: 500 cd/m2 Skala szarości: γ = 2,2 Jasność: 350 cd/m2 Skala szarości: DICOM Part 14 Kompatybilność z różnymi kartami graficznymi Monitory RadiForce GS520 współpracują z szerokim wachlarzem kart graficznych, obejmujących karty ze złączami single i dual link, jak również urządzenia zdolne do wyświetlania sygnału o 10- lub 12-bitowej skali szarości. Monitory parowane EIZO gwarantuje identyczny sposób wyświetlania obrazów, oferując jako jeden produkt dwa monitory monochromatyczne. Monitory parowane już na poziomie produkcji dobierane są pod względem charakterystyki barwnej. Możliwości wyświetlania Monitory monochromatyczne dostępne są z dwoma rodzajami podświetlenia: dającego obraz szary (-CL) oraz bazujący na zabarwieniu niebieskim (-BL). Dostępne wersje GS520-BLG: zabarwienie niebieskie, panel błyszczący GS520-CLG: zabarwienie szare, panel błyszczący GS520-BL: zabarwienie niebieskie GS520-CL: zabarwienie szare Kolor obudowy czarny Panel monochromatyczny panel TFT, matryca IPS Aktywna powierzchnia robocza 337,9 x 422,4 mm Widoczna powierzchnia ekranu przekątna: 540 mm Rozdzielczość naturalna 2048 x 2560 Wielkość piksela 0,165 x 0,165 mm Paleta szarości/barw 4096 odcienie z palety Kąty widzenia (H, V) 170, 170 Jasność 700 cd/m 2 (typowa) Zalecana jasność do kalibracji 500 cd/m 2 Kontrast Czas reakcji Częstotliwość odświeżania (H, V) 800:1 (typowy) 100 ms (typowy) khz, Hz synchronizacja pionowa: Hz Taktowanie piksela 300 MHz Sygnał wejściowy DVI Standard 1.0 Synchronizacja Złącza sygnałowe DVI-D 24 pin Porty USB 1 upstream, 2 downstream Standard złącz USB USB Standard Rev. 2.0 Wymagania energetyczne AC V, V; 50/60 Hz Zużycie energii 90 W Tryb oszczędności energii mniej niż 1,2 W Sensor optyczny sprawdzający jasność podświetlenia Zarządzanie energią DVI DMPM Języki menu OSD angielski, japoński Waga z podstawą: 9,6kg bez podstawy: 6,6 kg Rozstaw otworów montażowych zgodnie ze standardem VESA (100 x 100 mm) Certyfikaty i standardy CE (Medical Device Directive), TÜV/GM (EN ), ctüvus (UL , CSA C22.2 No ), CB (IEC ), VCCI-B, FCC-B, Canadian ICES-003-B, c-tick, FDA 501(k) for Mammography and General Radiography, RoHS Dostarczane akcesoria kable: zasilający, sygnałowy (DVI-D ~ DVI-D), USB; podręcznik użytkownika; EIZO LCD Utility Disk (oprogramowanie ScreenManager Pro for Medical); zestaw czyszczący (tylko w modelach GS510-BLG, GS510- CLG); karta gwarancyjna Wymiary [jednostka: mm] Regulacja wysokości: 82 Pełna 5-letnia gwarancja

9 Rozdzielczość 3 MP pozwala na wyświetlenie w naturalnych rozmiarach zdjęć CR klatki piersiowej, oferując doskonałą jakość odwzorowania detali oraz nawet najdelikatniejszych przejść tonalnych. W zależności od potrzeb dostępne są odmiany podstawowe oraz modele high-end. Wbudowany sensor optyczny Wbudowany sensor optyczny jest widoczny jedynie w momencie zdalnej kontroli jasności monitora lub zdalnej kalibracji. Wbudowany sensor optyczny 10-bitowa skala szarości W elektronice monitora zapisana jest 13-bitowa tabela odcieni szarości, z których może być wyświetlanych jednocześnie, co umożliwia uzyskanie obrazów z perfekcyjnym odwzorowaniem szczegółów. Do oglądania obrazów z 10-bitową skalą szarości wymagana jest karta grafiki dająca obraz o 10-bitowej skali oraz oprogramowanie umożliwiające pracę w takim trybie. 8-bit 256 odcieni 1024 odcieni 10-bit Wybór trybu pracy Znajdujące się na przedniej ściance przyciski umożliwiają przełączanie się między różnymi trybami wyświetlania obrazu, charakterystycznymi dla diagnostyki CR, CT czy obrazów endoskopowych. Po zainstalowaniu aplikacji ScreenManager Pro for Medical możliwe jest automatyczne przełączanie trybu wyświetlania, w zależności od wykorzystywanego programu. Tryb CR Tryb CT TRYB Zmiana trybu po naciśnięciu jednego przycisku. Jasność: 400 cd/m2 Skala szarości: DICOM Part 14 Tryb Text Jasność: 300 cd/m2 Skala szarości: DICOM Part 14 Tryb ES Jasność: 150 cd/m2 Skala szarości: γ = 2,2 Jasność: 300 cd/m2 Skala szarości: γ = 2,2 Panel ochronny Pokryty przeciwodblaskową powłoką panel dołączany jest do monitora już na etapie produkcji. Chroni on matrycę przed kurzem czy zarysowaniami. Funkcja DUE Realizowana przez elektronikę monitora funkcja Digital Uniformity Equalizer (DUE) na bieżąco steruje podświetleniem tak, aby na całej

10 Rozdzielczość 3 MP pozwala na wyświetlenie w naturalnych rozmiarach zdjęć CR klatki piersiowej, oferując doskonałą jakość odwzorowania detali oraz nawet najdelikatniejszych przejść tonalnych. W zależności od potrzeb dostępne są odmiany podstawowe oraz modele high-end. powierzchni ekranu uzyskać jednorodne odwzorowanie koloru czy szarości. Monitory parowane EIZO gwarantuje identyczny sposób wyświetlania obrazów, oferując jako jeden produkt dwa monitory monochromatyczne. Monitory parowane już na poziomie produkcji dobierane są pod względem charakterystyki barwnej. Pełna 5-letnia gwarancja bez użycia DUE przy użyciu DUE Dostępne wersje GX320-CL: zabarwienie szare GS320-CL: zabarwienie szare GS310-BL: zabarwienie niebieskie GS310-CL: zabarwienie szare GS310-CLG: zabarwienie szare, panel błyszczący Kolor obudowy czarny czarny czarny Panel monochromatyczny panel TFT, matryca IPS monochromatyczny panel TFT, matryca IPS monochromatyczny panel TFT, matryca IPS Aktywna powierzchnia robocza 324,8 433,1 mm 324,8 433,1 mm 318,0 423,9 mm Widoczna powierzchnia ekranu przekątna: 541 mm przekątna: 541 mm przekątna: 529 mm Rozdzielczość naturalna Wielkość piksela 0,2115 0,2115 mm 0,2115 0,2115 mm 0,207 0,207 mm Paleta szarości/barw 1024 odcienie z palety odcienie z palety odcienie z palety 8161 Kąty widzenia (H, V) 170, , , 170 Jasność 1000 cd/m 2 (typowa) 1000 cd/m 2 (typowa) 700 cd/m 2 (typowa) Zalecana jasność do kalibracji 450 cd/m cd/m cd/m 2 Kontrast 850:1 (typowy) 850:1 (typowy) 900:1 (typowy) Czas reakcji 23 ms (typowy) 23 ms (typowy) 50 ms (typowy) Częstotliwość odświeżania (H, V) khz, 48 71,5 Hz (VGA Text: Hz) synchronizacja pionowa: Hz khz, 48 71,5 Hz (VGA Text: Hz) synchronizacja pionowa: Hz khz, 48 71,5 Hz (VGA Text: Hz) synchronizacja pionowa: Hz Taktowanie piksela 165 MHz 165 MHz 165 MHz Sygnał wejściowy DVI Standard 1.0 DVI Standard 1.0 DVI Standard 1.0 Synchronizacja Złącza sygnałowe DVI-D 24 pin DVI-D 24 pin DVI-D 24 pin Porty USB 1 upstream, 2 downstream 1 upstream, 2 downstream 1 upstream, 2 downstream Standard złącz USB USB Standard Rev. 2.0 USB Standard Rev. 2.0 USB Standard Rev. 2.0 Wymagania energetyczne AC V, V; 50/60 Hz AC V, V; 50/60 Hz AC V, V; 50/60 Hz Zużycie energii 115 W 115 W 100 W Tryb oszczędności energii mniej niż 3 W mniej niż 3 W mniej niż 3 W Sensor optyczny wysuwany do kalibracji / sprawdzający jasność podświetlenia sprawdzający jasność podświetlenia sprawdzający jasność podświetlenia Zarządzanie energią DVI DMPM DVI DMPM DVI DMPM Języki menu OSD angielski, francuski, niemiecki, włoski, japoński, chiński uproszczony, hiszpański, szwedzki, chiński tradycyjny angielski, francuski, niemiecki, włoski, japoński, chiński uproszczony, hiszpański, szwedzki, chiński tradycyjny angielski, francuski, niemiecki, włoski, japoński, hiszpański, szwedzki Waga z podstawą: 10,8kg bez podstawy: 7,8 kg z podstawą: 9,9kg bez podstawy: 6,9 kg z podstawą: 9,2kg bez podstawy: 6,2 kg Rozstaw otworów montażowych zgodnie ze standardem VESA (100 x 100 mm) zgodnie ze standardem VESA (100 x 100 mm) zgodnie ze standardem VESA (100 x 100 mm) Certyfikaty i standardy CE (Medical Device Directive), TÜV/GM (EN ), ctüvus (UL , CSA C22.2 No ), CB (IEC ), VCCI-B, FCC-B, Canadian ICES-003-B, c-tick, FDA 501(k), CCC CE (Medical Device Directive), TÜV/GM (EN ), ctüvus (UL , CSA C22.2 No ), CB (IEC ), VCCI-B, FCC-B, Canadian ICES-003-B, c-tick, FDA 501(k), CCC CE (Medical Device Directive), TÜV/GM (EN ), ctüvus (UL , CSA C22.2 No ), CB (IEC ), VCCI-B, FCC-B, Canadian ICES-003-B, c-tick, FDA 501(k), CCC Dostarczane akcesoria kable: zasilający, sygnałowy (DVI-D ~ DVI-D), USB; podręcznik użytkownika; EIZO LCD Utility Disk (oprogramowanie ScreenManager Pro for Medical); zestaw czyszczący; karta gwarancyjna kable: zasilający, sygnałowy (DVI-D ~ DVI-D), USB; podręcznik użytkownika; EIZO LCD Utility Disk (oprogramowanie ScreenManager Pro for Medical); zestaw czyszczący; karta gwarancyjna kable: zasilający, sygnałowy (DVI-D ~ DVI-D), USB; podręcznik użytkownika; EIZO LCD Utility Disk (oprogramowanie ScreenManager Pro for Medical); karta gwarancyjna Wymiary [jednostka: mm] Zakres ruchu Zakres ruchu Zakres ruchu 40 Regulacja wysokości: 82 Regulacja wysokości: 82 Regulacja wysokości: 82

11 Prezentowane monitory to dwa modele umożliwiające wyświetlanie kolorowych obrazów high-definition badań MRI, PET, CR oraz obrazami 3D z rozdzielczością 3 MP. Wysoki poziom jasności modelu RX320, pozwala również na pracę z obrazami w skali szarości. W obydwu monitorach zastosowano autorskie, opatentowane przez EIZO technologie. Kolorowe i monochromatyczne obrazy na jednym monitorze Jasność 900 cd/m 2 oraz współczynnik kontrastu na poziomie 1000:1 sprawiają, że monitor RX320 idealnie nadaje się zarówno do wyświetlania obrazów kolorowych, jak i monochromatycznych. Obrazy MONOCHROMATYCZNE Obrazy KOLOROWE 10-bitowa skala koloru Zastosowane układy sterujące umożliwiają wyświetlanie obrazu w skali 10-bitowej, co oznacza, że możliwe jest uzyskanie palety aż miliarda odcieni, co jest szczególnie przydante w przypadku rekonstrukcji trójwymiarowej. Do oglądania obrazów z 10-bitową skalą koloru wymagana jest karta grafiki dająca obraz o 10-bitowej skali oraz oprogramowanie umożliwiające pracę w takim trybie. 8-bit RGB Obraz z paletą kolorów 10-bit RGB Wybór trybu pracy Znajdujące się na przedniej ściance przyciski umożliwiają przełączanie się między różnymi trybami wyświetlania obrazu, charakterystycznymi dla diagnostyki CR, CT czy obrazów endoskopowych. Po zainstalowaniu aplikacji ScreenManager Pro for Medical możliwe jest automatyczne przełączanie trybu wyświetlania, w zależności od wykorzystywanego programu. Tryb CR Tryb CT TRYB Zmiana trybu po naciśnięciu jednego przycisku. Jasność: 400 cd/m2 Skala szarości: DICOM Part 14 Tryb Text Jasność: 300 cd/m2 Skala szarości: DICOM Part 14 Tryb ES Jasność: 150 cd/m2 Skala szarości: γ = 2,2 Jasność: 300 cd/m2 Skala szarości: γ = 2,2

12 Prezentowane monitory to dwa modele umożliwiające wyświetlanie kolorowych obrazów high-definition badań MRI, PET, CR oraz obrazami 3D z rozdzielczością 3 MP. Wysoki poziom jasności modelu RX320, pozwala również na pracę z obrazami w skali szarości. W obydwu monitorach zastosowano autorskie, opatentowane przez EIZO technologie. Funkcja DUE Realizowana przez elektronikę monitora funkcja Digital Uniformity Equalizer (DUE) na bieżąco steruje podświetleniem tak, aby na całej powierzchni ekranu uzyskać jednorodne odwzorowanie koloru czy szarości. bez użycia DUE przy użyciu DUE Osbługa złącz Dual link Połączenie monitora z komputerem jednocześnie dwoma kablami sygnałowymi pozwala na uzyskanie częstotliwości odświeżania 60 Hz również podczas pracy w rozdzielczości QXGA (1536 x 2048). Umożliwia to bezproblemową synchronizację obrazu między monitorem i komputerem, co daje dokładne i płynne jego wyświetlanie, bez utraty poszczególnych klatek. Funkcja Image Rotation W konstrukcję monitora wbudowany jest czujnik, dzięki któremu monitor wie, czy został ustawiony do pracy w trybie pejzażowym, czy portretowym i automatycznie zmienia sposób wyświetlania obrazu. Oznacza to, że nie zużywa mocy procesora komputera i nie wpływa na wydajność stacji roboczej. Pejzażowo lub Portretowo Czujnik położenia Panel ochronny Pokryty przeciwodblaskową powłoką panel dołączany jest do monitora już na etapie produkcji. Chroni on matrycę przed kurzem czy zarysowaniami. Monitory parowane EIZO gwarantuje identyczny sposób wyświetlania obrazów, oferując jako jeden produkt dwa monitory monochromatyczne. Monitory parowane już na poziomie produkcji dobierane są pod względem charakterystyki barwnej. Pełna 5-letnia gwarancja Dostępne wersje R31: bez panelu ochronnego R31-C: z panelem ochronnym Kolor obudowy czarny czarny Panel kolorowy panel TFT, matryca IPS kolorowy panel TFT, matryca IPS Aktywna powierzchnia robocza 323,7 431,6 mm ,9 mm Widoczna powierzchnia ekranu przekątna: 540 mm przekątna: 529 mm Rozdzielczość naturalna Wielkość piksela 0, ,21075 mm 0,207 0,207 mm Paleta szarości/barw 10-bitowy kolor: 1,06 miliarda 8-bitowy kolor: 16,77 miliona z palety 1,06 miliarda 10-bitowy kolor: 1,06 miliarda 8-bitowy kolor: 16,77 miliona z palety 1,06 miliarda Kąty widzenia (H, V) 170, , 170 Jasność 900 cd/m 2 (typowa) R31: 400 cd/m 2 (typowa) R31-C: 350 cd/m 2 (typowa) Zalecana jasność do kalibracji 400 cd/m 2 R31: 250 cd/m 2 R31-C: 220 cd/m 2 Kontrast 1000:1 (typowy) 400:1 (typowy) Czas reakcji 20 ms (typowy) 25 ms (typowy) Częstotliwość odświeżania (H, V) khz, Hz (VGA Text: Hz) synchronizacja pionowa: Hz khz, Hz (VGA Text: Hz) synchronizacja pionowa: Hz Taktowanie piksela 165 MHz 165 MHz Sygnał wejściowy DVI Standard 1.0 DVI Standard 1.0 Synchronizacja Złącza sygnałowe DVI-D 24 pin DVI-D 24 pin Porty USB 1 upstream, 2 downstream 1 upstream, 2 downstream Standard złącz USB USB Standard Rev. 2.0 USB Standard Rev. 2.0 Wymagania energetyczne AC V, V; 50/60 Hz AC V, V; 50/60 Hz Zużycie energii 110 W 110 W Tryb oszczędności energii mniej niż 3 W mniej niż 3 W Sensor optyczny sprawdzający jasność podświetlenia sprawdzający jasność podświetlenia Zarządzanie energią DVI DMPM DVI DMPM Języki menu OSD Waga Rozstaw otworów montażowych Certyfikaty i standardy Dostarczane akcesoria Wymiary [jednostka: mm] angielski, francuski, niemiecki, włoski, japoński, chiński uproszczony, hiszpański, szwedzki, chiński tradycyjny z podstawą: 10,4 kg bez podstawy: 7,4 kg zgodnie ze standardem VESA (100 x 100 mm) CE (Medical Device Directive), TÜV/ GM (EN ), ctüvus (UL , CSA C22.2 No ), CB (IEC ), VCCI-B, FCC-B, Canadian ICES-003-B, c-tick, FDA 501(k), RoHS kable: zasilający, sygnałowy (DVI-D ~ DVI-D), USB; podręcznik użytkownika; EIZO LCD Utility Disk (oprogramowanie ScreenManager Pro for Medical); karta gwarancyjna angielski, francuski, niemiecki, włoski, japoński, hiszpański, szwedzki z podstawą: R31: 9,2 kg; R31-C: 10,0 kg bez podstawy: R31: 6,2 kg; R31-C: 7,0 kg zgodnie ze standardem VESA (100 x 100 mm) CE (Medical Device Directive), TÜV/ GM (EN ), ctüvus (UL , CSA C22.2 No ), CB (IEC ), VCCI-B, FCC-B, Canadian ICES-003-B, c-tick, FDA 501(k), CCC, EIZO Eco Products 2002, RoHS kable: zasilający, sygnałowy (DVI-D ~ DVI-D), USB; podręcznik użytkownika; EIZO LCD Utility Disk (oprogramowanie RadiCS LE, ScreenManager Pro for Medical); zestaw czyszczący (tylko model R31-C); karta gwarancyjna Zakres ruchu 40 Regulacja wysokości: 82

13 Urządzenia o rozdzielczości 2 MP wyposażone są w funkcję kontroli równomierności podświetlenia. W zależności od potrzeb dostępne są odmiany podstawowe oraz modele high-end, wyposażone we wbudowany sensor optyczny, umożliwiający zdalną kalibrację. 10-bitowa skala szarości W elektronice monitora zapisana jest 13-bitowa tabela odcieni szarości, z których może być wyświetlanych jednocześnie, co umożliwia uzyskanie obrazów z perfekcyjnym odwzorowaniem szczegółów. Do oglądania obrazów z 10-bitową skalą szarości wymagana jest karta grafiki dająca obraz o 10-bitowej skali oraz oprogramowanie umożliwiające pracę w takim trybie. 8-bit 256 odcieni 1024 odcieni 10-bit Wybór trybu pracy Znajdujące się na przedniej ściance przyciski umożliwiają przełączanie się między różnymi trybami wyświetlania obrazu, charakterystycznymi dla diagnostyki CR, CT czy obrazów endoskopowych. Po zainstalowaniu aplikacji ScreenManager Pro for Medical możliwe jest automatyczne przełączanie trybu wyświetlania, w zależności od wykorzystywanego programu. Tryb CR Tryb DSA Tryb MRI TRYB Zmiana trybu po naciśnięciu jednego przycisku. Jasność: 500 cd/m2 Skala szarości: DICOM Part 14 Jasność: 500 cd/m2 Skala szarości: Custom Jasność: 350 cd/m2 Skala szarości: DICOM Part 14 Funkcja DUE Realizowana przez elektronikę monitora funkcja Digital Uniformity Equalizer (DUE) na bieżąco steruje podświetleniem tak, aby na całej powierzchni ekranu uzyskać jednorodne odwzorowanie koloru czy szarości. bez użycia DUE przy użyciu DUE

14 Urządzenia o rozdzielczości 2 MP wyposażone są w funkcję kontroli równomierności podświetlenia. W zależności od potrzeb dostępne są odmiany podstawowe oraz modele high-end, wyposażone we wbudowany sensor optyczny, umożliwiający zdalną kalibrację. Wbudowany sensor optyczny Wbudowany sensor optyczny jest widoczny jedynie w momencie zdalnej kontroli jasności monitora lub zdalnej kalibracji. Wbudowany sensor optyczny Panel ochronny Pokryty przeciwodblaskową powłoką panel dołączany jest do monitora już na etapie produkcji. Chroni on matrycę przed kurzem czy zarysowaniami. Monitory parowane EIZO gwarantuje identyczny sposób wyświetlania obrazów, oferując jako jeden produkt dwa monitory monochromatyczne. Monitory parowane już na poziomie produkcji dobierane są pod względem charakterystyki barwnej. Pełna 5-letnia gwarancja Dostępne wersje Kolor obudowy czarny czarny Panel monochromatyczny panel TFT, matryca IPS monochromatyczny panel TFT, matryca IPS Aktywna powierzchnia robocza 324,0 432 mm 324,0 432 mm Widoczna powierzchnia ekranu przekątna: 541 mm przekątna: 541 mm Rozdzielczość naturalna Wielkość piksela 0,207 0,207 mm 0,207 0,207 mm Paleta szarości/barw 1024 odcienie z palety odcienie z palety 8161 Kąty widzenia (H, V) 170, , 170 Jasność 1000 cd/m cd/m 2 Zalecana jasność do kalibracji 500 cd/m cd/m 2 Kontrast 850:1 (typowy) 850:1 (typowy) Czas reakcji 23 ms (typowy) 23 ms (typowy) Częstotliwość odświeżania (H, V) khz, 48 71,5 Hz (VGA Text: Hz) synchronizacja pionowa: Hz khz, 48 71,5 Hz (VGA Text: Hz) synchronizacja pionowa: Hz Taktowanie piksela 165 MHz 165 MHz Sygnał wejściowy DVI Standard 1.0 DVI Standard 1.0 Synchronizacja Złącza sygnałowe DVI-D 24 pin DVI-D 24 pin Porty USB 1 upstream, 2 downstream 1 upstream, 2 downstream Standard złącz USB USB Standard Rev. 2.0 USB Standard Rev. 2.0 Wymagania energetyczne AC V, V; 50/60 Hz AC V, V; 50/60 Hz Zużycie energii 100 W 100 W Tryb oszczędności energii mniej niż 3 W mniej niż 3 W Sensor optyczny wysuwany do kalibracji / sprawdzający jasność podświetlenia sprawdzający jasność podświetlenia Zarządzanie energią DVI DMPM DVI DMPM Języki menu OSD Waga Rozstaw otworów montażowych Certyfikaty i standardy Dostarczane akcesoria angielski, francuski, niemiecki, włoski, japoński, chiński uproszczony, hiszpański, szwedzki, chiński tradycyjny z podstawą: 10,8 kg bez podstawy: 7,8 kg zgodnie ze standardem VESA (100 x 100 mm) CE (Medical Device Directive), TÜV/GM (EN ), ctüvus (UL , CSA C22.2 No ), CB (IEC ), VCCI-B, FCC-B, Canadian ICES-003-B, c-tick, FDA 501(k), CCC kable: zasilający, sygnałowy (DVI-D ~ DVI-D), USB; podręcznik użytkownika; EIZO LCD Utility Disk (oprogramowanie RadiCS LE, ScreenManager Pro for Medical); zestaw czyszczący; karta gwarancyjna angielski, francuski, niemiecki, włoski, japoński, chiński uproszczony, hiszpański, szwedzki, chiński tradycyjny z podstawą: 9,9 kg bez podstawy: 6,9 kg zgodnie ze standardem VESA (100 x 100 mm) CE (Medical Device Directive), TÜV/GM (EN ), ctüvus (UL , CSA C22.2 No ), CB (IEC ), VCCI-B, FCC-B, Canadian ICES-003-B, c-tick, FDA 501(k), CCC kable: zasilający, sygnałowy (DVI-D ~ DVI-D), USB; podręcznik użytkownika; EIZO LCD Utility Disk (oprogramowanie RadiCS LE, ScreenManager Pro for Medical); karta gwarancyjna Wymiary [jednostka: mm] Regulacja wysokości: 82 Zakres ruchu 40 Regulacja wysokości: 82 Zakres ruchu 40

15 Pracujące z rozdzielczością 2 MP modele doskonale sprawdzą się w szerokim zakresie zastosowań od ultrasonografi, przez endoskopię, na diagnostyce CT i MRI kończąc, jak również jako wyposażenie terminali PACS/HIS/RIS. Kolorowe i monochromatyczne obrazy na jednym monitorze Jasność 750 cd/m 2 oraz współczynnik kontrastu na poziomie 1100:1 sprawiają, że monitor RX211 idealnie nadaje się zarówno do wyświetlania obrazów kolorowych, jak i monochromatycznych. Obrazy MONOCHROMATYCZNE Obrazy KOLOROWE Wybór trybu pracy Znajdujące się na przedniej ściance przyciski umożliwiają przełączanie się między różnymi trybami wyświetlania obrazu, charakterystycznymi dla diagnostyki CR, CT czy obrazów endoskopowych. Po zainstalowaniu aplikacji ScreenManager Pro for Medical możliwe jest automatyczne przełączanie trybu wyświetlania, w zależności od wykorzystywanego programu. Tryb DSA Tryb MRI Tryb Text Tryb CT Zmiana trybu po naciśnięciu jednego przycisku. Funkcja DUE Realizowana przez elektronikę monitora funkcja Digital Uniformity Equalizer (DUE) na bieżąco steruje podświetleniem tak, aby na całej powierzchni ekranu uzyskać jednorodne odwzorowanie koloru czy szarości. bez użycia DUE przy użyciu DUE

16 Pracujące z rozdzielczością 2 MP modele doskonale sprawdzą się w szerokim zakresie zastosowań od ultrasonografi, przez endoskopię, na diagnostyce CT i MRI kończąc, jak również jako wyposażenie terminali PACS/HIS/RIS. Oprogramowanie ToneCurving Tuning Utility Pracujące w środowisku Windows narzędzie ToneCurve Tuning Utility pozwala na precyzyjne dostosowanie wybranych odcieni z palety barw dla jasnych i ciemnych obszarów wyświetlanego obrazu, korzystając z wartości zapisanych w 10-bitowej tabeli barw look-up monitora. Wprowadzenie wartości do tabeli, a następnie manipulacja punktami kontrolnymi na wykresie (ich ilość zależy od wyboru użytkownika: 3, 5, 9, 16, 24, 33 lub 256). Funkcja Image Rotation W konstrukcję monitora wbudowany jest czujnik, dzięki któremu monitor wie, czy został ustawiony do pracy w trybie pejzażowym, czy portretowym i automatycznie zmienia sposób wyświetlania obrazu. Oznacza to, że nie zużywa mocy procesora komputera i nie wpływa na wydajność stacji roboczej. Pejzażowo lub Portretowo Czujnik położenia Pełna 5-letnia gwarancja Dostępne wersje Kolor obudowy czarny czarny, szary Panel kolorowy panel TFT, matryca IPS kolorowy panel TFT, matryca IPS Aktywna powierzchnia robocza 324,0 432,0 mm 432,0 324,0 mm Widoczna powierzchnia ekranu przekątna: 540 mm przekątna: 540 mm Rozdzielczość naturalna Wielkość piksela 0,270 0,270 mm 0,270 0,270 mm Paleta szarości/barw 16,77 miliona z palety 1,06 miliarda 16,77 miliona z palety 1,06 miliarda Kąty widzenia (H, V) 170, , 170 Jasność 750 cd/m cd/m 2 Zalecana jasność do kalibracji 300 cd/m cd/m 2 Kontrast 1100:1 (typowy) 550:1 (typowy) Czas reakcji 25 ms (typowy) 30 ms (typowy) Częstotliwość odświeżania (H, V) cyfrowo: khz, Hz (VGA Text: Hz) analogowo: khz, Hz ( : Hz) synchronizacja pionowa: Hz cyfrowo: khz, Hz (VGA Text: Hz) analogowo: khz, Hz ( : Hz) synchronizacja pionowa: Hz (niedostępna podczas pracy w trybie wielkości ekranu Normal ) Taktowanie piksela cyfrowo: 202,5 MHz analogowo: 162 MHz Sygnał wejściowy cyfrowo: DVI Standard 1.0 analogowo: RGB Analog cyfrowo: 202,5 MHz analogowo: 162 MHz cyfrowo: DVI Standard 1.0 analogowo: RGB Analog Synchronizacja Separate, Composite, Sync-on-Green Separate, Composite, Sync-on-Green Złącza sygnałowe DVI-D 24 pin; D-Sub mini 15-pin DVI-D 24 pin; D-Sub mini 15-pin Porty USB 1 upstream, 2 downstream 1 upstream, 2 downstream Standard złącz USB USB Standard Rev. 2.0 USB Standard Rev. 2.0 Wymagania energetyczne AC V, V; 50/60 Hz AC V, V; 50/60 Hz Zużycie energii 115 W 70 W Tryb oszczędności energii mniej niż 3 W mniej niż 8 W Sensor optyczny sprawdzający jasność podświetlenia sprawdzający jasność podświetlenia Zarządzanie energią cyfrowo: DVI DMPM analogowo: VESA DPMS cyfrowo: DVI DMPM analogowo: VESA DPMS Języki menu OSD Waga Rozstaw otworów montażowych Certyfikaty i standardy Dostarczane akcesoria angielski, francuski, niemiecki, włoski, japoński, chiński uproszczony, hiszpański, szwedzki, chiński tradycyjny z podstawą: 9,4 kg bez podstawy: 6,4 kg zgodnie ze standardem VESA (100 x 100 mm) CE (Medical Device Directive), TÜV/GM (EN ), ctüvus (UL , CSA C22.2 No ), CB (IEC ), VCCI-B, FCC-B, Canadian ICES-003-B, c-tick, FDA 501(k), RoHS kable: zasilający, sygnałowe (DVI-D ~ DVI-D; D-Sub mini 15-pin ~ D-Sub mini 15-pin), USB; podręcznik użytkownika; EIZO LCD Utility Disk (oprogramowanie RadiCS LE, ScreenManager Pro for Medical); karta gwarancyjna angielski, francuski, niemiecki, włoski, japoński, hiszpański, szwedzki z podstawą: 10,2 kg bez podstawy: 7,0 kg zgodnie ze standardem VESA (100 x 100 mm) CE (Medical Device Directive), TÜV/GM (EN ), ctüvus (UL , CSA C22.2 No ), CB (IEC ), VCCI-B, FCC-B, Canadian ICES-003-B, c-tick, FDA 501(k), CCC, EIZO Eco Products 2002, RoHS kable: zasilający, sygnałowe (DVI-D ~ DVI-D; D-Sub mini 15-pin ~ D-Sub mini 15-pin), USB; podręcznik użytkownika; EIZO LCD Utility Disk (oprogramowanie RadiCS LE, ScreenManager Pro for Medical); oprogramowanie ToneCurve Tuning Utility; karta gwarancyjna Wymiary [jednostka: mm] Zakres ruchu Zakres ruchu 40 Regulacja wysokości: 82 Regulacja wysokości: 82

17 Pracujące z rozdzielczością 1 MP modele doskonale sprawdzą się w szerokim zakresie zastosowań od ultrasonografi, przez endoskopię, na diagnostyce CT i MRI kończąc, jak również jako wyposażenie terminali PACS/HIS/RIS odcieni w tabeli barw Look-Up Monitory te wyświetlają obraz 8-bitowy: 256 odcieni na każdy kanał) wybieranych z 10,5-bitowej tabeli barw look-up (1 531 odcieni). Jasność Skala szarości w kształcie litery S Jasność Idealnie odwzorowana skala szarości Odcienie Odcienie Wybór trybu pracy Znajdujące się na przedniej ściance przyciski umożliwiają przełączanie się między różnymi trybami wyświetlania obrazu, charakterystycznymi dla diagnostyki CR, CT czy obrazów endoskopowych. Po zainstalowaniu aplikacji ScreenManager Pro for Medical możliwe jest automatyczne przełączanie trybu wyświetlania, w zależności od wykorzystywanego programu. Tryb DSA Tryb MRI Tryb Text Tryb CT Zmiana trybu po naciśnięciu jednego przycisku. Oprogramowanie ToneCurving Tuning Utility Pracujące w środowisku Windows narzędzie ToneCurve Tuning Utility pozwala na precyzyjne dostosowanie wybranych odcieni z palety barw dla jasnych i ciemnych obszarów wyświetlanego obrazu, korzystając z wartości zapisanych w 10-bitowej tabeli barw look-up monitora. Wprowadzenie wartości do tabeli, a następnie manipulacja punktami kontrolnymi na wykresie (ich ilość zależy od wyboru użytkownika: 3, 5, 9, 16, 24, 33 lub 256).

18 Pracujące z rozdzielczością 1 MP modele doskonale sprawdzą się w szerokim zakresie zastosowań od ultrasonografi, przez endoskopię, na diagnostyce CT i MRI kończąc, jak również jako wyposażenie terminali PACS/HIS/RIS. Konwersja obrazu kolorowego do skali szarości Kolorowy sygnał analogowy po dostarczeniu do monitora jest automatycznie konwertowany do postaci skali szarości, z idealnie zachowanymi różnicami w poziomach jasności i odcieniach. Oryginał Standardowy monitor Pełna 5-letnia gwarancja Konwersja do skali szarości w monitorach EIZO Dostępne wersje G11: zabarwienie szare Kolor obudowy czarny czarny Panel kolorowy panel TFT, matryca IPS monochromatyczny panel TFT, matryca IPS Aktywna powierzchnia robocza 376,3 301,0 mm 359,0 287,2 mm Widoczna powierzchnia ekranu przekątna: 481 mm przekątna: 459 mm Rozdzielczość naturalna Wielkość piksela 0,294 0,294 mm 0,2805 0,2805 mm Paleta szarości/barw 16,77 miliona z palety 1,06 miliarda 256 odcieni z palety 1531 Kąty widzenia (H, V) 176, , 170 Jasność 290 cd/m cd/m 2 Zalecana jasność do kalibracji 170 cd/m cd/m 2 Kontrast 800:1 (typowy) 600:1 (typowy) Czas reakcji 25 ms (typowy) 40 ms (typowy) Częstotliwość odświeżania (H, V) cyfrowo: khz, Hz (VGA Text: Hz) analogowo: khz, Hz ( : Hz) synchronizacja pionowa: 57,5 62 Hz cyfrowo: khz, 60 Hz (VGA Text: 70 Hz) analogowo: khz, Hz ( : Hz) synchronizacja pionowa przy podłączeniu do kompatybilnej karty graficznej Taktowanie piksela cyfrowo: 108 MHz analogowo: 135 MHz Sygnał wejściowy cyfrowo: DVI Standard 1.0 analogowo: RGB Analog cyfrowo: 108 MHz analogowo: 135 MHz cyfrowo: DVI Standard 1.0 analogowo: RGB Analog Synchronizacja Separate, Composite, Sync-on-Green Złącza sygnałowe DVI-D 24 pin; D-Sub mini 15-pin DVI-D 24 pin; D-Sub mini 15-pin Porty USB 1 upstream, 2 downstream 1 upstream, 2 downstream Standard złącz USB USB Standard Rev. 2.0 USB Standard Rev. 1.1 Wymagania energetyczne AC V, V; 50/60 Hz AC V, V; 50/60 Hz Zużycie energii 55 W 60 W Tryb oszczędności energii mniej niż 1,3 W mniej niż 8 W Sensor optyczny sprawdzający jasność podświetlenia sprawdzający jasność podświetlenia Zarządzanie energią cyfrowo: DVI DMPM analogowo: VESA DPMS cyfrowo: DVI DMPM analogowo: VESA DPMS Języki menu OSD Waga Rozstaw otworów montażowych Certyfikaty i standardy Dostarczane akcesoria angielski, francuski, niemiecki, japoński, chiński z podstawą: 7,6 kg bez podstawy: 5,3 kg zgodnie ze standardem VESA (100 x 100 mm) CE (Medical Device Directive), TÜV/GM (EN ), ctüvus (UL , CSA C22.2 No ), CB (IEC ), VCCI-B, FCC-B, Canadian ICES-003-B, c-tick, FDA 501(k), EPA ENERGY STAR, EIZO Eco Products 2009, RoHS kable: zasilający, sygnałowe (DVI-D ~ DVI-D; D-Sub mini 15-pin ~ D-Sub mini 15-pin), USB; podręcznik użytkownika; EIZO LCD Utility Disk (oprogramowanie RadiCS LE, ScreenManager Pro for Medical); oprogramowanie ToneCurve Tuning Utility; karta gwarancyjna angielski, japoński z podstawą: 7,8 kg bez podstawy: 5,5 kg zgodnie ze standardem VESA (100 x 100 mm) CE (Medical Device Directive), TÜV/GM (EN ), ctüvus (UL , CSA C22.2 No ), CB (IEC ), VCCI-A, FCC-A, Canadian ICES-003-A, c-tick, FDA 501(k), CCC kable: zasilający, sygnałowe (DVI-D ~ DVI-D; D-Sub mini 15-pin ~ D-Sub mini 15-pin), USB; podręcznik użytkownika; karta gwarancyjna Wymiary [jednostka: mm] Regulacja wysokości: 100 Zakres ruchu: 40 Regulacja wysokości: 100 Zakres ruchu 40

19 Kliniczne monitory podglądowe FlexScan Dzięki swym charakterystykom, monitory te idealnie sprawdzają się jako terminale systemu HIS wszędzie tam, gdzie wymagane jest wyświetlanie obrazów w systemach PACS zgodnych ze standardem DICOM. Panoramiczny ekran o rozdzielczości 4 Megapikseli Możliwość wyświetlenia informacji o rozdzielczości 4 Megapikseli zwiększa wydajność pracy obniża koszty. W porównaniu z dwoma monitorami o rozdzielczości 2 Megapikseli brak widocznej ramki mniej męczy oczy. Obraz taki jest dedykowany m.in. do oglądania zdjęć kości długich. Tylko w modelu MX300W Brak ramki Funkcja DUE Realizowana przez elektronikę monitora funkcja Digital Uniformity Equalizer (DUE) na bieżąco steruje podświetleniem tak, aby na całej powierzchni ekranu uzyskać jednorodne odwzorowanie koloru czy szarości. Tylko w modelach MX240W oraz MX300W Wybór trybu pracy Znajdujące się na przedniej ściance przyciski umożliwiają przełączanie się między różnymi trybami wyświetlania obrazu, charakterystycznymi dla diagnostyki CR, CT czy obrazów endoskopowych. Po zainstalowaniu aplikacji ScreenManager Pro for Medical możliwe jest automatyczne przełączanie trybu wyświetlania, w zależności od wykorzystywanego programu. Tryb Text Tryb DICOM-CL Tryb DICOM-BL Zmiana trybu po naciśnięciu jednego przycisku. Tryb Calibration Tryb srgb Tryb Custom Większy komfort z panoramicznym panelem Rozdzielczość 1920 x 1200 pozwala na jednoczesne wyświetlanie obrazów DICOM oraz danych medycznych pacjentów, bez ich nakładania na siebie. Szersza powierzchnia robocza pozwala również na jednoczesną prezentację obrazów medycznych oraz okna nawigacji. Tylko w modelu MX240W Monitor 2 MP MX240W Monitor 2 MP MX240W

20 Kliniczne monitory podglądowe FlexScan Dzięki swym charakterystykom, monitory te idealnie sprawdzają się jako terminale systemu HIS wszędzie tam, gdzie wymagane jest wyświetlanie obrazów w systemach PACS zgodnych ze standardem DICOM. Dostępne wersje MX300W: bez panela ochronnego MX300W-C: z panelem ochronnym Kolor obudowy czarny czarny, szary czarny, szary czarny, szary Panel kolorowy panel TFT, matryca VA kolorowy panel TFT, matryca VA kolorowy panel TFT, matryca VA kolorowy panel TFT, matryca VA Aktywna powierzchnia robocza 641,3 400,8 mm 618,4 324,0 mm 432,0 324,0 mm 376,3 301,0 mm Widoczna powierzchnia ekranu przekątna: 756 mm przekątna: 611 mm przekątna: 540 mm przekątna: 481 mm Rozdzielczość naturalna Wielkość piksela 0,2505 0,255 mm 0,270 0,270 mm 0,270 0,270 mm 0,294 0,294 mm Paleta szarości/barw 16,77 miliona z palety 1,06 miliarda 16,77 miliona z palety 1,06 miliarda 16,77 miliona z palety 1,06 miliarda 16,77 miliona z palety 1,06 miliarda Kąty widzenia (H, V) 178, , , , 178 Jasność MX300W: 300 cd/m 2 (typowa) MX300W-X: 265 cd/m 2 (typowa) 320 cd/m 2 (typowa) 300 cd/m 2 (typowa) 280 cd/m 2 (typowa) Kontrast 1000:1 (typowy) 850:1 (typowy) 1000:1 (typowy) 1000:1 (typowy) Czas reakcji 12 ms (typowy) / 6 ms (półtony) 16 ms (typowy) / 6 ms (półtony) 16 ms (typowy) / 8 ms (półtony) 16 ms (typowy) / 8 ms (półtony) Częstotliwość odświeżania (H, V) khz, 25,5 61 Hz (VGA Text: Hz) synchronizacja pionowa: Hz cyfrowo: khz, Hz (VGA Text: Hz) analogowo: khz, Hz ( : 76 Hz; : 61 Hz) synchronizacja pionowa: Hz cyfrowo: khz, Hz (VGA Text: Hz) analogowo: khz, Hz ( : 61 Hz) synchronizacja pionowa: Hz cyfrowo: khz, Hz (VGA Text: Hz) analogowo: 24,8 80 khz, Hz Taktowanie piksela cyfrowo: 269 MHz cyfrowo: 202,5 MHz analogowo: 162 MHz Sygnał wejściowy cyfrowo: DVI Standard 1.0 cyfrowo: DVI Standard 1.0 analogowo: RGB Analog cyfrowo: 162 MHz analogowo: 162 MHz cyfrowo: DVI Standard 1.0 analogowo: RGB Analog cyfrowo: 135 MHz analogowo: 108 MHz cyfrowo: DVI Standard 1.0 analogowo: RGB Analog Synchronizacja Separate, Composite Separate, Composite Separate Złącza sygnałowe DVI-D 24 pin 2 (obsługa sygnału Dual Link tylko w złączu SIGNAL 1) DVI-I 29 pin 2 (przełączalne) DVI-I 29 pin; D-Sub mini 15-pin (przełączalne) DVI-I 29 pin; D-Sub mini 15-pin (przełączalne) Porty USB 1 upstream, 2 downstream 1 upstream, 2 downstream 1 upstream, 2 downstream 1 upstream Standard złącz USB USB Standard Rev. 2.0 USB Standard Rev. 2.0 USB Standard Rev. 2.0 USB Standard Rev. 2.0 Wymagania energetyczne AC V, V; 50/60 Hz AC V, V; 50/60 Hz AC V, V; 50/60 Hz AC V, V; 50/60 Hz Zużycie energii 170 W 110 W 70 W 50 W Tryb oszczędności energii mniej niż 2 W mniej niż 2 W mniej niż 2 W mniej niż 0,8 W Sensor optyczny sprawdzający jasność podświetlenia sprawdzający jasność podświetlenia sprawdzający jasność podświetlenia sprawdzający jasność podświetlenia Zarządzanie energią cyfrowo: DVI DMPM cyfrowo: DVI DMPM analogowo: VESA DPMS cyfrowo: DVI DMPM analogowo: VESA DPMS cyfrowo: DVI DMPM analogowo: VESA DPMS Języki menu OSD angielski, francuski, niemiecki, włoski, japoński, chiński uproszczony, hiszpański, szwedzki, chiński tradycyjny angielski, francuski, niemiecki, włoski, japoński, hiszpański, szwedzki angielski, francuski, niemiecki, włoski, japoński, hiszpański, szwedzki angielski, francuski, niemiecki, włoski, japoński, hiszpański, szwedzki Waga MX300W z podstawą: 15,7 kg MX300W-C z podstawą: 16,4 kg MX300W bez podstawy: 11,2 kg MX300W-C bez podstawy: 11,9 kg z podstawą: 10,4 kg bez podstawy: 7,4 kg z podstawą: 9,7 kg bez podstawy: 6,7 kg z podstawą: 9,7 kg bez podstawy: 6,7 kg Rozstaw otworów montażowych zgodnie ze standardem VESA (100 x 100 mm) zgodnie ze standardem VESA (100 x 100 mm) zgodnie ze standardem VESA (100 x 100 mm) zgodnie ze standardem VESA (100 x 100 mm) Certyfikaty i standardy TÜV/GM (EN ), CE (Medical Device Directive), CB (IEC ), ctüvus (UL , CSA-C22.2 No.601-1), FCC-B, Canadian ICES- 003-B, c-tick, FDA 510(k)2, VCCI-B, EIZO Eco Products 2006, RoHS TCO 03, TÜV/Ergonomics (włącznie z ISO ), TÜV/GS, c-tick, CE, CB, ctüvus, FCC-B, Canadian ICES-003-B, TÜV/S, VCCI-B, EPA ENERGY STAR, CCC, EIZO Eco Products 2006, RoHS TCO 03, TÜV/Ergonomics (włącznie z ISO ), TÜV/GS, c-tick, CE, CB, ctüvus, FCC-B, Canadian ICES-003-B, TÜV/S, VCCI-B, EPA ENERGY STAR, CCC, EIZO Eco Products 2006, RoHS TCO 03 (szare), TCO 99 (czarne), TÜV/Ergonomics (włącznie z ISO ), TÜV/GS, c-tick, CE, CB, ctüvus, FCC-B, Canadian ICES-003-B, TÜV/S, VCCI-B, EPA ENERGY STAR, CCC, EIZO Eco Products 2006, RoHS Dostarczane akcesoria kable: zasilający, sygnałowy (DVI-D ~ DVI-D dual link), USB; EIZO LCD Utility Disk (RadiCS LE, ScreenManager Pro for Medical); podręcznik użytkownika; zestaw czyszczący (tylko model MX300W-C); karta gwarancyjna kable: zasilający, sygnałowe (DVI-D ~ DVI-D; D-Sub mini 15 pin ~ D-Sub mini 15 pin), USB; EIZO LCD Utility Disk (RadiCS LE, ScreenManager Pro for Medical); podręcznik użytkownika; karta gwarancyjna kable: zasilający, sygnałowe (DVI-D ~ DVI-D; D-Sub mini 15 pin ~ D-Sub mini 15 pin), USB; EIZO LCD Utility Disk (RadiCS LE, ScreenManager Pro for Medical); podręcznik użytkownika; karta gwarancyjna kable: zasilający, sygnałowe (DVI-D ~ DVI-D; D-Sub mini 15 pin ~ D-Sub mini 15 pin), USB; EIZO LCD Utility Disk (RadiCS LE, ScreenManager Pro for Medical); podręcznik użytkownika; karta gwarancyjna Wymiary [jednostka: mm] Regulacja wysokości Regulacja wysokości Regulacja wysokości Regulacja wysokości

21 Monitory LCD serii SCD19102 (kolorowy) oraz SMD19102 (czarno/biały) to urządzenia, które mogą być podłączone do systemów generujących obrazy w laparoskopii, angio, chirurgii czy nietypowych TK, MR lub USG. Monitor jest przygotowany do podłączenia wielu źródeł sygnału oraz posiada możliwość takie strojenia parametrów, aby obserwowany obraz był wyraźny, nawet dla nietypowych wejść sygnałowych: Video czy RGB, niezależnie od systemu PAL czy NTSC. 10-bitowa skala szarości W elektronice monitora zapisane są 10-bitowe tablice z odcieniami szarości, z których 256 może być wyświetlone jednocześnie. Pozwala to na uzyskanie płynnych tonalnych przejść i perfekcyjnego obrazu. Jasność Skala szarości w kształcie litery S Jasność Idealnie odwzorowana skala szarości Odcienie Odcienie Stabilizacja jasności monitora Prezentowane monitory wyposażone są w Integrated Stability System, który odpowiada za stabilizację jasności panelu LCD zaraz po włączeniu monitora, jak również w długim okresie jego eksploatacji zapewniając niezmienny obraz. 5 predefiniowanych ustawień użytkownika Monitor ma zapisanych 5 predefiniowanych ustawień parametrów wyświetlanego obrazu korzystających z 5 niezależnych tablic LUT zapewniających komfortową pracę w zależności od aktualnych warunków oświetlenia na stanowisku pracy. Funkcja Force Mode Funkcja ta pozwala automatycznie, lub w szczególnych przypadkach półautomatycznie, dostosować monitor do niemal wszystkich częstotliwości odświeżania pionowego i poziomego sygnału otrzymywanego z komputera lub innego dowolnego urządzenia diagnostycznego. Jest to bardzo ważna funkcja elektroniki sterującej pozwalająca na użycie tego monitora w zastępstwie starych wysłużonych monitorów CRT stosowanych w różnych urządzeniach diagnostycznych. Fabryczna kalibracja monitora W celu zapewnienia jednolitych parametrów wyświetlanego obrazu na wielu stanowiskach gdzie są one zainstalowane, monitory te są indywidualnie kalibrowane na etapie ich produkcji. Szeroki wachlarz zastosowań Monitor SMD19102 wyposażony jest w wiele wejść sygnału: DVI (single link), RGB (DVI-D, D-Sub mini 15-pin,), G, H, V (D-Sub mini 15-pin, 3x-BNC), SoG (D-Sub mini 15-pin, 3x-BNC), Y/C (4pin-MiniDIN), CVBS (1x-BNC) co pozwala go zastosować w szerokiej gamie urządzeń diagnostycznych. Pozwala również na wyświetlenie otrzymywanego sygnału video w systemach PAL lub NTSC. Zintegrowane, ciche zasilacze. Opisywane monitory posiadają zintegrowane zasilacze sieciowe o bezgłośnym reżimie pracy. Pozwala to na uzyskanie komfortowych warunków pracy.
