Transkrypt
1 Spis treœci 1 Strona Przegląd systemu 2 Opis DEL ALT ESC OK Praca w sieci easy800 i MFD-Titan 4 Aparaty podstawowe 5 Moduły rozszerzeń 9 Wyœwietlacz wielofunkcyjny Panel wyœwietlacza / panel obsługi 8 Zasilacz / moduł CPU 8 Moduły we / wy 8 Wyposażenie dodatkowe 9 Dokumentacja 11 Dane techniczne 12 Wyœwietlacz wielofunkcyjny MFD 29 Wymiary 36

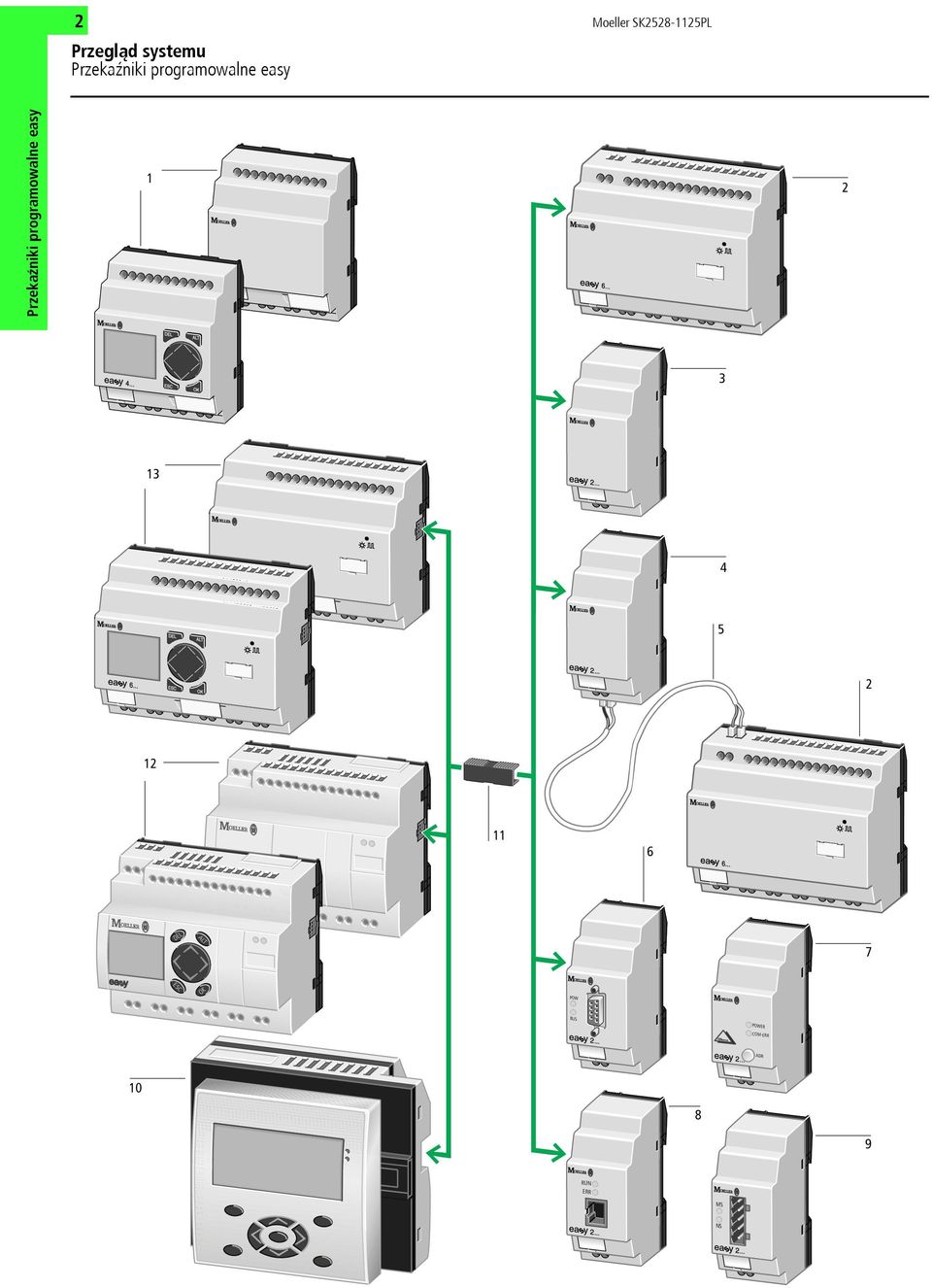

2 2 Przegląd systemu ES C T AL L DE 7 ES C OK POW BUS POWER COM-ERR ADR RUN ERR MS NS
3 Przegląd systemu 3 Aparaty podstawowe 1 Sterowanie prądem przemiennym lub stałym Napięcie zasilania AC 100 (115) 240 V, 50/60 Hz DC 24 V DC DA 12 V DC 8 wejœć cyfrowych (2 wejœcia można wykorzystać jako wejœcia analogowe [tylko w wersjach DC/DA]) 4 wyjœcia przekaÿnikowe (max 10 A) 4 wyjœcia tranzystorowe Wyœwietlacz LCD, wersja X bez LCD Montaż na œruby lub zatrzaski Podłączenia na œrubę a Strona 5 Moduł rozszerzeń 2 Zwiększenie liczby wejœć / wyjœć Sterowanie prądem przemiennym lub stałym Napięcie zasilania AC V, 50/60 Hz DC 24 V DC 12 wejœć cyfrowych 6 wyjœć przekaÿnikowych (max 10 A) 8 wyjœć tranzystorowych Montaż na œruby lub zatrzaski Podłączenia na œrubę a Strona 9 Moduł rozszerzeń 3 EASY202-RE Zwiększenie liczby wyjœć 2 wyjœcia przekaÿnikowe (max 10 A) Montaż na œruby lub zatrzaski Podłączenia na œrubę a Strona 9 Moduł sprzęgający 4 a Strona 9 Kabel do połączenia 5 np. NYM 3 x 1.5 mm 2 Podłączenia do sieci 6 EASY204-DP (dla EASY800 i MFD-Titan w przygotowaniu) Interfejs slave'a PROFIBUS-DP a Strona 9 Podłączenia do sieci 7 EASY205-ASI Interfejs slave'a AS-I a Strona 9 Podłączenia do sieci 8 EASY221-CO Interfejs CANopen (dla EASY800 i MFD-Titan w przygotowaniu) a Strona 9 Podłączenia do sieci 9 EASY222-DN Interfejs DeviceNet (dla EASY800 i MFD-Titan w przygotowaniu) a Strona 9 MFD-Titan, można rozbudowywać 10 Sterowanie prądem stałym Napięcie zasilania 24 V DC 12 wejœć cyfrowych (4 wejœcia można wykorzystać jako wejœcia analogowe [ tylko w wersjach DC]) 4 wyjœcia przekaÿnikowe (max 10 A) 4 wyjœcia tranzystorowe 1 wyjœcie analogowe 0 10 V (10 Bit) Wyœwietlacz LCD, graficzny, monochromatyczny Montaż na œruby lub zatrzaski (2 x 22.5 mm, wyœwietlacz przykręcany 2 nakrętkami) Zaciski sprężynowe Wyposażone w sieć easy NET a Strona 8 Wtyczka kabla komunikacyjnego EASY-LINK-DS Do połączenia aparatu podstawowego z modułem rozszerzeń a Strona 10 Aparaty podstawowe easy819,...822, można rozbudowywać Jak easy600 i dodatkowo: 4 wejœcia można wykorzystać jako wejœcia analogowe Wyposażone w sieć NET Szybki licznik Licznik impulsów (częstotliwoœciowy) Licznik przyrostowy 1 wyjœcie analogowe (opcja) a Strona 5 Aparaty podstawowe easy619/621, można rozbudowywać Sterowanie prądem przemiennym lub stałym Napięcie zasilania AC V, 50/60 Hz DC 24 V DC 12 wejœć cyfrowych (2 wejœcia można wykorzystać jako wejœcia analogowe [ tylko w wersjach DC]) 6 wyjœć przekaÿnikowych (max 10 A) 8 wyjœć tranzystorowych Wyœwietlacz LCD, wersja X bez LCD Montaż na œruby lub zatrzaski Podłączenia na œrubę a Strona Cechy przekaÿników programowalnych easy, MFD-Titan Większy zakres temperatury pracy od -25 C do +55 C Wymiary obudowy dostosowane do wbudowania w rozdzielnicach instalacyjnych, podziałka 18 mm Wprowadzanie połączeń poprzez naciœnięcie klawisza - LCD i klawiatura lub software (PC) Zabezpieczenie schematu wewnętrznego i zewnętrznego w przypadku braku napięcia zasilania, dzięki zapisaniu programu w EEPROM W jednej linii można połączyć szeregowo 3 styki (easy400, easy600), 4 styki zwierne i rozwierne (easy800, MFD) i cewkę Realizacja połączeń szeregowych i równoległych 41 torów prądowych (linii) - easy torów prądowych (linii) - easy torów prądowych (linii) easy800, MFD-Titan Zabezpieczenie hasłem schematu działania i wprowadzonych parametrów przekaÿników Wyœwietlanie aktywnych linii w celu sprawdzenia schematu działania (wersje z wyœwietlaczem) Menu w 10 językach (easy600, 800), MFD-Titan lub w 5 językach (easy412) D, GB, F, I, E, (P, NL, S, PL, TR) Możliwoœć zapamiętania schematu na karcie pamięci w wersjach z wyœwietlaczem LCD Funkcje 8 przek. czasowych 0.01 s do 99 godz. 59 min opóÿnione załączanie opóÿnione załączanie, załączanie losowe opóÿnione odpadanie opóÿnione odpadanie, wyłączanie losowe formowanie impulsu migotanie 32 przekaÿniki czasowe (easy800, MFD) opóÿnione załączanie opóÿnione załączanie, załączanie losowe opóÿnione odpadanie opóÿnione odpadanie, wyłączanie losowe opóÿnione załączanie i opóÿnione odpadanie, łączenie losowe formowanie impulsu migotanie 8 liczników zliczanie w górę, w dół, od 0000 do liczniki (easy800, MFD) zakres wartoœci g liczniki częstotliwoœci (easy800, MFD) max częstotliwoœć zliczania ~5kHz/MFD - 3 khz 4 liczniki szybkie (easy800, MFD) max częstotliwoœć zliczania ~5kHz/MFD - 3 khz 2 liczniki przyrostowe (easy800, MFD) max częstotliwoœć zliczania ~3kHz/MFD - 2 khz 4 liczniki godzin pracy (easy800, MFD), remanentne 4 zegary tygodniowe (każdy zegar ma 4 kanały, na kanał jeden punkt ZAŁ / WYŁ, opcja w wersjach z zegarem) 32 zegary tygodniowe (easy800, MFD) (zegar ma 4 kanały, na kanał 1 punkt ZAŁ / WYŁ) 32 zegary roczne (easy800, MFD) (zegar ma 4 kanały, na kanał 1punkt ZAŁ / WYŁ) 8 komparatorów analogowych zakres 0 10 V (tylko wersje EASY4..-D...-,EASY6..-D...) 32 komparatory analogowe zakres 0 10 V (tylko wersje EASY8..-D..., MFD) 8 wyœwietlanych komunikatów tekstowych (easy600 z LCD), korzystając z EASY-SOFT 32 wyœwietlane komunikaty tekstowe (easy800 z LCD) (nie dotyczy MFD), korzystając z EASY-SOFT 16 znaczników (easy412) do 32 (easy600) 96 znaczników (easy800, MFD) 32 moduły arytmetyczne (easy800, MFD) ADD; SUB; MUL; DIV 32 zależnoœci Boolowskie (easy800, MFD) AND; NOT; OR zapamiętywane wartoœci bieżące EASY412-D... 4 znaczniki, 1 przekaÿnik czasowy, 1 licznik zapamiętywane wartoœci bieżące easy znaczników, 2 przek. czasowe, 4 liczniki (np. do zliczania godzin pracy) zapamiętywane wartoœci bieżące easy800, MFD 200 bajtów na: znaczniki MB; moduły funkcyjne: C; CF; CH; CI; DB; T np.: 80 znaczników MB i do 40 modułów np.: przekaÿników czasowych 4 liczniki zliczania godzin pracy od 0 do 2 31 godzin (rozdzielczoœć: minuty)
4 4 Opis PrzekaŸnik programowalny EASY800 miejsce 1 1. uczestnik MFD miejsce 2 4. uczestnik DEL ESC ALT OK miejsce 3 8. uczestnik MFD miejsce 8 5. uczestnik ESC DEL ALT OK AS-Interface Łączenie w sieć Adresowanie uczestników: Jeżeli podłączeni są wszyscy uczestnicy, adresy mogą zostać nadane automatycznie, odpowiednio do fizycznie zajmowanego miejsca. Możliwe również oddzielne adresowanie uczestników. Adres fizyczny nie musi odpowiadać adresowi sieciowemu uczestnika (wyjątek stacja nr 1 master). Przykład topologii sieci: Jest 4 uczestników połączonych razem. Adres nr 1 otrzymuje zawsze uczestnik na pierwszym miejscu. Wszystkie inne adresy nie odpowiadają miejscu fizycznej lokalizacji. Dane techniczne Całkowita liczba wejœć i wyjœć cyfrowych wynosi uczestników Szybkoœć transmisji danych: 10 kbit/s do 1000 kbit/s Długoœć: do 1000 m Rodzaje pracy 1 master (miejsce 1, adres uczestnika 1), 7 uczestników I/O (modułów wejœć - wyjœć) 1 master (miejsce 1, adres uczestnika 1) i 7 inteligentnych uczestników Przesyłanie do 32 podwójnych słów Synchronizacja zegara, daty Bezpoœredni dostęp do wejœć i wyjœć Ładowanie i odczytywanie programu przez sieć easy-net
5 Aparaty podstawowe 5 Opis Aparaty podstawowe 24 V DC, remanentne 8 wejœć cyfrowych (2 można wykorzystać jako wejœcia analogowe) 4 wyjœcia przekaÿnikowe Wyœwietlacz ciekłokrystaliczny LCD Przyciski obsługi Podłączenia na œrubę Wyposażenie jak EASY412-DC-R, dodatkowo zegar czasu rzeczywistego DEL ALT ESC OK Wyposażenie jak EASY412-DC-RC, bez klawiatury i wyœwietlacza LCD 8 wejœć cyfrowych (2 można wykorzystać jako wejœcia analogowe) 4 wyjœcia tranzystorowe Wyœwietlacz ciekłokrystaliczny LCD Przyciski obsługi Podłączenia na œrubę Zegar czasu rzeczywistego Wyposażenie jak EASY412-DC-TC, bez klawiatury i wyœwietlacza LCD 12 wejœć cyfrowych (2 można wykorzystać jako wejœcia analogowe) 6 wyjœć przekaÿnikowych Wyœwietlacz ciekłokrystaliczny LCD Przyciski obsługi Podłączenia na œrubę Zegar czasu rzeczywistego Można rozbudowywać przy pomocy modułów rozszerzeń easy Wyposażenie jak EASY619-DC-RC, bez klawiatury i wyœwietlacza LCD 12 wejœć cyfrowych (2 można wykorzystać jako wejœcia analogowe) 8 wyjœć tranzystorowych Wyœwietlacz ciekłokrystaliczny LCD Przyciski obsługi Podłączenia na œrubę Zegar czasu rzeczywistego Można rozbudowywać przy pomocy modułów rozszerzeń easy Wyposażenie jak EASY621-DC-TC, bez klawiatury i wyœwietlacza LCD 12 wejœć cyfrowych (4 można wykorzystać jako wejœcia analogowe) 6 wyjœć przekaÿnikowych Wyœwietlacz ciekłokrystaliczny LCD Przyciski obsługi Podłączenia na œrubę Zegar czasu rzeczywistego Można rozbudowywać przy pomocy modułów rozszerzeń easy Wyposażenie jak EASY819-DC-RC, bez klawiatury i wyœwietlacza LCD Typ Nr zam. EASY412-DC-R EASY412-DC-RC EASY412-DC-RCX EASY412-DC-TC EASY412-DC-TCX EASY619-DC-RC EASY619-DC-RCX EASY621-DC-TC EASY621-DC-TCX EASY819-DC-RC EASY819-DC-RCX Opak. UWAGI Buforowanie zegara czasu rzeczywistego (tylko w odpowiednich aparatach) C 55 C 120 a b a Czas buforowania (godziny) b Czas pracy (lata)
6 6 Aparaty podstawowe Opis Aparaty podstawowe 24 V DC, remanentne 12 wejœć cyfrowych (4 można wykorzystać jako wejœcia analogowe) 6 wyjœć przekaÿnikowych 1 wyjœcie analogowe Wyœwietlacz ciekłokrystaliczny LCD Przyciski obsługi Podłączenia na œrubę Zegar czasu rzeczywistego Można rozbudowywać przy pomocy modułów rozszerzeń easy Wyposażenie jak EASY820-DC-RC, bez klawiatury i wyœwietlacza LCD DEL ALT ESC OK 12 wejœć cyfrowych (4 można wykorzystać jako wejœcia analogowe) 8 wyjœć tranzystorowych Wyœwietlacz ciekłokrystaliczny LCD Przyciski obsługi Podłączenia na œrubę Zegar czasu rzeczywistego Można rozbudowywać przy pomocy modułów rozszerzeń easy Wyposażenie jak EASY821-DC-TC, bez klawiatury i wyœwietlacza LCD 12 wejœć cyfrowych (4 można wykorzystać jako wejœcia analogowe) 8 wyjœć tranzystorowych 1 wyjœcie analogowe Wyœwietlacz ciekłokrystaliczny LCD Przyciski obsługi Podłączenia na œrubę Zegar czasu rzeczywistego Można rozbudowywać przy pomocy modułów rozszerzeń easy Wyposażenie jak EASY822-DC-TC, bez klawiatury i wyœwietlacza LCD Typ Nr zam. EASY820-DC-RC EASY820-DC-RCX EASY821-DC-TC EASY821-DC-TCX EASY822-DC-TC EASY822-DC-TCX Opak. 12 V DC, remanentne 8 wejœć cyfrowych (2 można wykorzystać jako wejœcia analogowe) 4 wyjœcia przekaÿnikowe Wyœwietlacz ciekłokrystaliczny LCD Przyciski obsługi Podłączenia na œrubę Zegar czasu rzeczywistego EASY412-DA-RC UWAGI Buforowanie zegara czasu rzeczywistego (tylko w odpowiednich aparatach) C 55 C 120 a b a Czas buforowania (godziny) b Czas pracy (lata)
7 Aparaty podstawowe 7 Aparaty podstawowe 115/230 V AC DEL ALT Opis 8 wejœć cyfrowych 4 wyjœcia przekaÿnikowe Wyœwietlacz ciekłokrystaliczny LCD Przyciski obsługi Podłączenia na œrubę Wyposażenie jak EASY412-AC-R, dodatkowo zegar czasu rzeczywistego Wyposażenie jak EASY412-AC-RC, bez klawiatury i wyœwietlacza LCD Typ Nr zam. EASY412-AC-R EASY412-AC-RC EASY412-AC-RCX Opak. ESC OK 115/230 V AC, remanentne 12 wejœć cyfrowych 6 wyjœć przekaÿnikowych Wyœwietlacz ciekłokrystaliczny LCD Przyciski obsługi Podłączenia na œrubę Zegar czasu rzeczywistego Można rozbudowywać przy pomocy modułów rozszerzeń easy Zastępuje EASY618-AC-RC Wyposażenie jak EASY619-AC-RC, bez klawiatury i wyœwietlacza LCD 12 wejœć cyfrowych 6 wyjœć przekaÿnikowych Wyœwietlacz ciekłokrystaliczny LCD Przyciski obsługi Podłączenia na œrubę Zegar czasu rzeczywistego Można rozbudowywać przy pomocy modułów rozszerzeń easy Wyposażenie jak EASY819-AC-RC, bez klawiatury i wyœwietlacza LCD EASY619-AC-RC EASY619-AC-RCX EASY819-AC-RC EASY819-AC-RCX UWAGI Buforowanie zegara czasu rzeczywistego (tylko w odpowiednich aparatach) C 55 C 120 a b a Czas buforowania (godziny) b Czas pracy (lata)
8 8 MFD-Titan Opis Wyœwietlacz wielofunkcyjny Panel wyœwietlacza / panel obsługi IP65, NEMA 4x, Zdejmowana ramka Titan Wyœwietlacz graficzny 132 x 64 piksli Włączane wg potrzeby podœwietlenie tła Diody stanu LED czerwona + zielona definiowane przez użytkownika Indywidualne opisy laserem dla MFD-Combination-* Wyœwietlacz graficzny 132 x 64 piksli Włączane wg potrzeby podœwietlenie tła Diody stanu LED czerwona + zielona definiowane przez użytkownika Podœwietlane pole z przyciskami: 4 klawisze kursora 4 klawisze funkcyjne 1 klawisz trybu Indywidualne opisy laserem dla MFD-Combination-* Indywidualne opisy tylko dla MFD-80/-B Opisy wykonuje się w edytorze opisów w EASY-SOFT-PRO lub można œciągnąć tylko edytor ze strony a Zasilacz / Moduł CPU 24 V DC, IP20 Zaciski sprężynowe Złącze szeregowe Dołączane rozszerzenia easy Zaciski sprężynowe Złącze szeregowe Dołączane rozszerzenia easy Sieć easy-net Moduły we / wy IP20, zaciski sprężynowe 12 wejœć cyfrowych (4 można wykorzystać jako wejœcia analogowe) 4 wyjœcia przekaÿnikowe 12 wejœć cyfrowych (4 można wykorzystać jako wejœcia analogowe) 4 wyjœcia tranzystorowe 12 wejœć cyfrowych (4 można wykorzystać jako wejœcia analogowe) 4 wyjœcia przekaÿnikowe 1 wyjœcie analogowe 12 wejœć cyfrowych (4 można wykorzystać jako wejœcia analogowe) 4 wyjœcia tranzystorowe 1 wyjœcie analogowe Typ Nr zam. MFD MFD-80-B MFD-COMBINATION-* MFD-CP8-ME MFD-CP8-NT MFD-R MFD-T MFD-RA MFD-TA Opak. UWAGI Buforowanie zegara czasu rzeczywistego (tylko w odpowiednich aparatach) C 55 C 120 a b a Czas buforowania (godziny) b Czas pracy (lata)
9 9 Łączenie w sieć, wyposażenie dodatkowe Moduły rozszerzeń 24 V DC 115/230 V AC Opis 12 wejœć cyfrowych 8 wyjœć tranzystorowych 12 wejœć cyfrowych 6 wyjœć przekaÿnikowych 12 wejœć cyfrowych 6 wyjœć przekaÿnikowych Typ Nr zam. EASY620-DC-TE EASY618-DC-RE EASY618-AC-RE Opak. Bez zasilania 2 wyjœcia przekaÿnikowe (ze wspólnym potencjałem) EASY202-RE Moduł sprzęgający Jednostka sprzęgająca do połączenia z aparatem podstawowym EASY619 / 621, easy800, MFD-Titan Zaciski do rozszerzeń zdecentralizowanych do 30 m, do modułów rozszerzeń EASY200-EASY Moduły rozszerzeń, sieci AS-Interface Interfejs AS-I Slave 4 wejœcia, 4 wyjœcia, 4 bity dla parametrów Adresowanie 0 do 31 EASY205-ASI PROFIBUS-DP Interfejs slave a PROFIBUS-DP Adresowanie 1 do 126 EASY204-DP CANopen Interfejs CANopen Adresowanie 1 do 127 EASY221-CO DeviceNet Interfejs DeviceNet Adresowanie 0 do 63 EASY222-DN Wyposażenie dodatkowe Software CD, menu w 6 językach Instalacja WIN 98, WIN NT 4.0 SP 6 i wyższy, WIN ME, WIN 2000, WIN XP EASY-SOFT Wersja Professional, jak EASY-SOFT, dodatkowo programowanie i wizualizacja na MFD-Titan EASY-SOFT-PRO Moduł pamięci Moduł 8K do zapisania całego programu easy do EASY EASY-M-8K Moduł 16K do zapisania całego programu easy do EASY6... EASY-M-16K Moduł 256K do zapisania całego programu easy do EASY800 i MFD-Titan EASY-M-256K Przewód do programowania z PC Długoœć 2 m, do połączenia 9-bieg. złącza szeregowego PC ze złączem szeregowym przekaÿnika EASY i EASY6... EASY-PC-CAB Długoœć 2 m, do połączenia 9-bieg. złącza szeregowego PC ze złączem szeregowym przekaÿnika EASY8... i MFD-Titan EASY800-PC-CAB Symulator wejœć, wyjœć Symulator z zasilaczem sieciowym 115/230 V AC / wyjœcie 24 V DC, przeznaczony do EASY412-DC... EASY412-DC-SIM Jak EASY412-DC-SIM z zasilaczem sieciowym 120 V AC / wyjœcie 24 V DC, wtyczka dla Ameryki Północnej EASY412-DC-SIM-NA
10 10 Wyposażenie dodatkowe Opis Wyposażenie dodatkowe Uchwyty do mocowania œrubami na płycie montażowej Do mocowania œrubami na płycie montażowej 3 uchwyty dla EASY uchwyty dla EASY uchwyty dla EASY uchwyty dla EASY uchwyty na MFD-CP8.. Sprzężenie centralne Wtyczka zapasowa do połączenia aparatu podstawowego z modułem rozszerzeń Wspornik teleskopowy Z szyną montażową 35-mm zgodnie z EN do wyrównania głębokoœci przy instalacji rozłącznej w obudowach CI-K... i szafach. Nastawianie płynne według skali od mm. Mocowanie na œruby lub zatrzaski (nadaje się również do PKZM0, FAZ, FIP, ETR, EMR4 itd.) Zasilacz stabilizowany taktowany po stronie pierwotnej, regulowany Znamionowe napięcie wejœciowe: 50/60 Hz, 115/230 V Znamionowe napięcie wyjœciowe: 24 V / 12 V DC Znamionowy prąd wyjœciowy: 0,25 A / 20 ma Znamionowe napięcie wejœciowe: 50/60 Hz, 115/230 V Znamionowe napięcie wyjœciowe (tętnienia): 24 V DC (g 3 %) Znamionowy prąd wyjœciowy: 1,25 A Typ Nr zam. ZB4-101-GF EASY-LINK-DS M22-TA EASY200-POW EASY400-POW Moduł do zwiększenia prądu wejœciowego AC 6 kanałów EASY256-HCI Kabel do połączenia sieci (połączenia zdecentralizowane) Konfekcjonowany do EASY8... NET Długoœć 0.3 m Długoœć 0.8 m Długoœć: 1.5 m Przewód komunikacyjny 4-żyłowy 4 x 0.14 mm 2, skrętka 2-żyłowa, AWG 26 długoœć 100 m Zdecentralizowane połączenie Wtyczka podłączenia do sieci NET 8 -bieg., RJ45 Rezystor zamykający, komplet z wtyczką RJ45 Zaciskarka Do 8 -bieg. wtyczki RJ45 Klapka przezroczysta (SKF) Ramka z wziernikiem Materiał: przezroczysty poliwęglan, odporny na UV Samoczyszcząca zgodnie z ASTM-D 635/72, UNE , UNE 20672/83 (2-1) i IEC Stopień ochrony IP65 zgodnie z IEC-144 i mm x 77 mm x 25 mm (4 TE) 130 mm x 77 mm x 25 mm (6 TE) EASY-NT EASY-NT EASY-NT EASY-NT-CAB EASY-NT-RJ EASY-NT-R EASY-RJ45-TOOL SKF-FF SKF-FF Opak. 9 szt. 5 szt. 3 szt. 2 szt. 10 szt. 2 szt.
11 11 Wyposażenie dodatkowe, dokumentacja Opis Wyposażenie dodatkowe Adapter do montowania easy na drzwiach rozdzielnicy 12 mm x 66 mm x 82 mm Instalacja na klapce przezroczystej Typ Nr zam. SKF-HA Opak. 2 szt. Wtyczka podłączenia do sieci PROFIBUS-DP 9-bieg. (kołki) Element bez kabla do podłączenia przewodu komunikacyjnego PROFIBUS-DP ZB4-209-DS Metalizowana obudowa izolacyjna z tworzywa Maksymalna szybkoœć transmisji 12 MBit/s Wbudowany, dostępny z zewnątrz przełącznik dołączający rezystory zamykające sieć Blok zaciskowy z dwoma wejœciami na przewody, z wejœciami prostymi lub kątowymi 90 Przeznaczona do EASY204-DP ZB4-209-DS Przewód komunikacyjny PROFIBUS-DP 2-żyłowy 2 x 0.64 mm 2 skrętka długoœć 100 m ZB4-900-KB szt. Osłona zabezpieczająca, przezroczysta Do wielofunkcyjnego modułu wyœwietlacza MFD-Titan Przestawiana o 4 x 90 Plombowane zabezpieczenie przed nieoczekiwanym uruchomieniem (bez ramek czołowych RMQ-Titan) MFD-XS Membrana zabezpieczająca Do wielofunkcyjnego modułu wyœwietlacza MFD-Titan Wersja przezroczysta do ciężkich warunków otoczenia i do zastosowania w przemyœle spożywczym (bez ramek czołowych RMQ-Titan) MFD-XM Przewód do podłączenia MFD-Titan do easy800 lub MFD-Titan do MFD-Titan Długoœć 2 m, konfekcjonowany MFD-800-CAB Długoœć 5 m, można dowolnie ciąć, z oddzielną wtyczką MFD-800-CAB Język Typ Nr zam. Opak. Dokumentacja UWAGI Podręcznik do przekaÿników EASY400 / 600 Po niemiecku AWB D Po angielsku AWB GB Po francusku AWB F Po włosku AWB I Po hiszpańsku AWB E Podręcznik do przekaÿników EASY800 Po niemiecku AWB D Podręcznik do przekaÿników EASY800 Po angielsku AWB GB Podręcznik do MFD-Titan Po niemiecku AWB D Podręcznik do MFD-Titan Po angielsku AWB GB AWA można pobrać z a Dalsze wersje językowe w przygotowaniu Dalsze wersje językowe w przygotowaniu Dalsze wersje językowe w przygotowaniu Dalsze wersje językowe w przygotowaniu

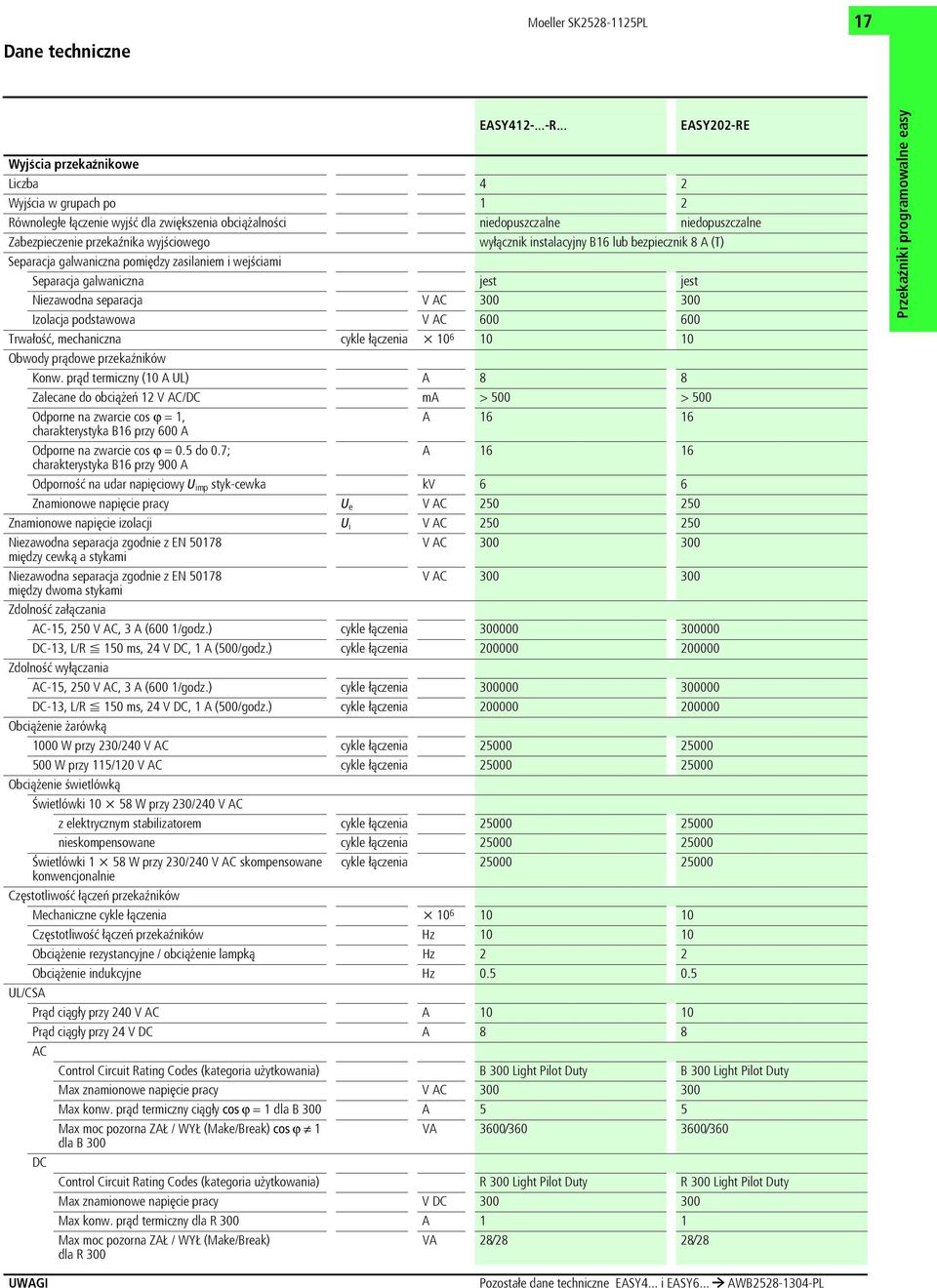

12 12 Dane techniczne EASY200-EASY, EASY202-RE EASY Dane ogólne Normy i przepisy EN 55011, EN 55022, IEC/EN , IEC , IEC wymiary (szer. x wys. x gł.) mm 35.5 x 90 x 58 (2 TE) 71.5 x 90 x 58 (4 TE) Ciężar kg Instalacja szyna montażowa EN 50022, 35 mm lub montaż na œruby z uchwytami ZB4-101-GF1 (wyposażenie dodatkowe) Przekrój doprowadzeń Przewód pojedynczy mm 2 0,2x4 (AWG 22 12) 0,2x4 (AWG 22 12) Linka z końcówką tulejkową mm 2 0.2x2.5 (AWG 22 12) 0.2x2.5 (AWG 22 12) Szerokoœć œrubokręta płaskiego mm 3.5 x x 0.8 Moment dokręcania Nm Warunki klimatyczne i temperatury otoczenia Temperatura otoczenia podczas pracy C od -25 do 55, zimno zgodnie z IEC , ciepło zgodnie z IEC Obroszenie odpowiednie wymiary zapobiegają obroszeniu Wyœwietlacz LCD (dobrze czytelny) C od 0 do 55 od 0 do 55 Temperatura składowania C od -40 do 70 od -40 do 70 Wilgotnoœć względna, bez obroszenia (IEC/EN ) % Ciœnienie powietrza (podczas pracy) hpa Odpornoœć na korozję IEC/EN dni SO 2 cmc/mc IEC/EN dni H 2 S cmc/mc 1 1 Mechaniczne warunki otoczenia Stopień zanieczyszczenia 2 2 Stopień ochrony (IEC/EN 60529) IP20 IP20 Drgania (IEC/EN ) Stała amplituda 0.15 mm Hz Stałe przyspieszenie 2 g Hz Wytrzymałoœć udarowa (IEC/EN ) półsinus 15 g/11 ms udar Przewracanie (IEC/EN ) wysokoœć mm Swobodne spadanie, w opakowaniu (IEC/EN ) m 1 1 Pozycja mocowania poziomo x pionowo poziomo x pionowo Kompatybilnoœć elektromagnetyczna (EMC) Wyładowanie elektrostatyczne (IEC/EN , poziom 3, ESD) Wyładowanie przez powietrze kv 8 8 Wyładowanie stykowe kv 6 6 Pola elektromagnetyczne (IEC/EN , RFI) V/m Eliminacja zakłóceń (EN 55011) EN klasa B, EN klasa B Seria impulsów (IEC/EN , poziom 3) Przewody zasilające kv 2 2 Przewody sygnałowe kv 2 2 Impulsy energetyczne (przepięcia) (IEC/EN ) kv 2 (przewody zasilające symetryczne, EASY...AC) Impulsy energetyczne (przepięcia) (IEC/EN , poziom 2) kv 0.5 (przewody zasilające symetryczne, EASY...DC) Prąd Ÿródłowy (IEC/EN ) V Wytrzymałoœć izolacji Wymiarowanie przerwy powietrznej i drogi wyładowań EN 50178, UL 508, CSA C22.2, Nr 142 pełzających Wytrzymałoœć izolacji EN EN Buforowanie / dokładnoœć zegara czasu rzeczywistego Buforowanie zegara czasu rzeczywistego a Strona 5 Dokładnoœć zegara czasu rzeczywistego typ. g 5 (g 0.5 godz.xrok) Dokładnoœć powtarzania przekaÿników czasowych Dokładnoœć przekaÿników czasowych (od wartoœci) % g 1 Rozdzielczoœć Zakres S ms 10 Zakres M:S s 1 Zakres H:M min 1 Pamięć remanentna Cykle zapisu pamięci remanentnej f UWAGI Pozostałe dane techniczne EASY4... i EASY6... P AWB PL
13 Dane techniczne 13 EASY EASY Dane ogólne Normy i przepisy EN 55011, EN 55022, IEC/EN , IEC , IEC wymiary (szer. x wys. x gł.) mm x 90 x 58 (6 TE) x 90 x 72 (6 TE) Ciężar kg Instalacja szyna montażowa EN 50022, 35 mm lub montaż na œruby z uchwytami ZB4-101-GF1 (wyposażenie dodatkowe) Przekrój doprowadzeń Przewód pojedynczy mm 2 0.2x4 (AWG 22 12) 0.2x4 (AWG 22 12) Linka z końcówką tulejkową mm 2 0.2x2.5 (AWG 22 12) 0.2x2.5 (AWG 22 12) Szerokoœć œrubokręta płaskiego mm 3.5 x x 0.8 Moment dokręcania Nm Warunki klimatyczne i temperatury otoczenia Temperatura otoczenia podczas pracy C od -25 do 55, zimno zgodnie z IEC , ciepło zgodnie z IEC Obroszenie odpowiednie wymiary zapobiegają obroszeniu Wyœwietlacz LCD (dobrze czytelny) C od 0 do 55 od 0 do 55 Temperatura składowania C od -40 do 70 od -40 do 70 Wilgotnoœć względna, bez obroszenia (IEC/EN ) % Ciœnienie powietrza (podczas pracy) hpa Odpornoœć na korozję IEC/EN dni SO 2 cmc/mc IEC/EN dni H 2 S cmc/mc 1 1 Mechaniczne warunki otoczenia Stopień zanieczyszczenia 2 2 Stopień ochrony (IEC/EN 60529) IP20 IP20 Drgania (IEC/EN ) Stała amplituda 0.15 mm Hz Stałe przyspieszenie 2 g Hz Wytrzymałoœć udarowa (IEC/EN ) półsinus 15 g/11 ms udar Przewracanie (IEC/EN ) wysokoœć mm Swobodne spadanie, w opakowaniu (IEC/EN ) m 1 1 Pozycja mocowania poziomo x pionowo poziomo x pionowo Kompatybilnoœć elektromagnetyczna (EMC) Wyładowanie elektrostatyczne (IEC/EN , poziom 3, ESD) Wyładowanie przez powietrze kv 8 8 Wyładowanie stykowe kv 6 6 Pola elektromagnetyczne (IEC/EN , RFI) V/m Eliminacja zakłóceń (EN 55011) EN klasa B, EN klasa B Seria impulsów (IEC/EN , poziom 3) Przewody zasilające kv 2 2 Przewody sygnałowe kv 2 2 Impulsy energetyczne (przepięcia) (IEC/EN ) kv 2 (przewody zasilające symetryczne, EASY...AC) Impulsy energetyczne (przepięcia) (IEC/EN , poziom 2) kv 0.5 (przewody zasilające symetryczne, EASY...DC) Prąd Ÿródłowy (IEC/EN ) V Wytrzymałoœć izolacji Wymiarowanie przerwy powietrznej i drogi wyładowań EN 50178, UL 508, CSA C22.2, Nr 142 pełzających Wytrzymałoœć izolacji EN EN Buforowanie / dokładnoœć zegara czasu rzeczywistego Buforowanie zegara czasu rzeczywistego a Strona 5 a Strona 5 Dokładnoœć zegara czasu rzeczywistego typ. g 5 (g 0.5 godz.xrok) typ. g 5 (g 0.5 godz.xrok) Dokładnoœć powtarzania przekaÿników czasowych Dokładnoœć przekaÿników czasowych (od wartoœci) % g 1 g 0.02 Rozdzielczoœć Zakres S ms 10 5 Zakres M:S s 1 1 Zakres H:M min 1 1 Pamięć remanentna Cykle zapisu pamięci remanentnej f f (cykli odczytu xzapisu) UWAGI Pozostałe dane techniczne EASY4... i EASY6... P AWB PL, EASY8... P AWB PL
14 14 Dane techniczne Napięcie zasilania Znamionowe napięcie pracy U e V 110x115x120x230x240 AC (+10x-15 %) EASY412-AC-... EASY61.-AC-R.. EASY819-AC-RC. 100x110x115x120x230x240 AC (+10x-15 %) Dopuszczalny zakres V AC Częstotliwoœć Hz 50x60 (g 5%) 50x60 (g 5%) 50x60 (g 5%) Prąd wejœciowy przy 115/120 V AC 60 Hz ma typ. 40 typ. 70 typ. 70 przy 230/240 V AC 50 Hz ma typ. 20 typ. 35 typ. 35 Zaniki napięcia (IEC/EN ) ms Moc strat przy 115/120 V AC VA typ. 5 typ. 10 typ. 10 przy 115/230 V AC VA typ. 5 typ. 10 typ x110x115x120x230x240 AC (+10x-15 %) EASY412-AC-... EASY618 / 619-AC-R.. EASY8..-AC-R.. Wejœcia cyfrowe 115/230 V AC Liczba Sygnalizacja stanu wyœwietlacz LCD (jeżeli ) wyœwietlacz LCD (jeżeli ) wyœwietlacz LCD (jeżeli ) Separacja galwaniczna z napięciem zasilania brak brak brak wzajemna brak brak brak w stosunku do wyjœć ze złączem PC, kartą pamięci, siecią NET, EASY-Link Napięcie znamionowe L (sinusoidalne) dla stanu 0 V AC dla stanu 1 V AC Częstotliwoœć znamionowa Hz Prąd wejœciowy dla stanu 1 R1 do R12 ma 12 x 0.25 (przy 115 V AC, 60 Hz) 12 x 0.5 (przy 230 V AC, 50 Hz) I1 do I6 ma 6 x 0.25 (przy 115 V AC, 60 Hz) 6 x 0.5 (przy 230 V AC, 50 Hz) 6 x 0.25 (przy 115 V AC, 60 Hz) 6 x 0.5 (przy 230 V AC, 50 Hz) I9 do I12 ma 4 x 0.25 (przy 115 V AC, 60 Hz) 4 x 0.5 (przy 230 V AC, 50 Hz) I7 do I8 ma 2 x 4 (przy 115 V AC, 60 Hz) 2 x 6 (przy 230 V AC, 50 Hz) Czas opóÿnienia Czas opóÿnienia (0 1/1 0) I1 do I6, I9 do I12, R1 do R12 Eliminacja odbić styków: ZAŁ 50/60 Hz Eliminacja odbić styków: WYŁ 50/60 Hz Czas opóÿnienia I7, I8 (1 0) Eliminacja odbić styków: ZAŁ 50/60 Hz Eliminacja odbić styków: WYŁ 50/60 Hz Czas opóÿnienia I7, I8 (0 1) Eliminacja odbić styków: ZAŁ 50/60 Hz Eliminacja odbić styków: WYŁ 50/60 Hz 2 x 4 (przy 115 V AC, 60 Hz) 2 x 6 (przy 230 V AC, 50 Hz) ms 80x66N 80x66N 80x66N ms 20x16N 20x16N 20x16N ms 160x150 80x66N 120x100 ms 100x100 20x16N 40x33N ms 80x66N 80x66N 80x66N ms 20x16N 20x16N 20x16N Max dopuszczalna długoœć przewodów (na wejœcie) R1 do R12 m typ. 40 I1 do I6 m typ. 40 typ. 40 typ. 60 I7, I8 m typ. 100 typ. 100 typ. 100 I9 do I12 m typ. 40 typ x 0.25 (przy 115 V AC, 60 Hz) 6 x 0.5 (przy 230 V AC, 50 Hz) 4 x 0.25 (przy 115 V AC, 60 Hz) 4 x 0.5 (przy 230 V AC, 50 Hz) 2 x 4 (przy 115 V AC, 60 Hz) 2 x 6 (przy 230 V AC, 50 Hz) UWAGI Pozostałe dane techniczne EASY4... i EASY6... P AWB PL, EASY8... P AWB PL
15 Dane techniczne 15 EASY412-DC-... EASY412-DA-RC Napięcie zasilania Znamionowe napięcie pracy U e V 24 DC (-15x+20 %) 12 DC (-15x+30 %) Dopuszczalny zakres V DC Tętnienia % F 5 F 5 Prąd wejœciowy przy 24 V DC ma typ. 80 typ. 140 Zaniki napięcia (IEC/EN ) ms Moc strat przy 24 V DC W 2 2 EASY412-DC-... EASY412-DA-RC Wejœcia cyfrowe 24 V DC Liczba 8 8 Wejœcia do wykorzystania jako wejœcia analogowe I7, I8 I7, I8 Sygnalizacja stanu wyœwietlacz LCD (jeżeli ) wyœwietlacz LCD (jeżeli ) Separacja galwaniczna z napięciem zasilania brak brak wzajemna brak brak w stosunku do wyjœć Znamionowe napięcie pracy Znamionowe napięcie pracy U e V DC dla stanu 0 U e V DC < 5.0 (I1 I8) < 4.0 (I1 I8) dla stanu 1 U e V DC > 15.0 (I1 I6) > 8.0 (I1 I8) > 8.0 (I7, I8) Prąd wejœciowy dla stanu 1 I1 do I6 ma 3.3 (przy 24 V DC) 3.3 (przy 12 V DC) I7, I8 ma 2.2 (przy 24 V DC) 1.1 (przy 12 V DC) Czas opóÿnienia z 0 na 1 Eliminacja odbić styków przy ZAŁ ms Eliminacja odbić styków przy WYŁ ms typ (I1 I6) typ. 0.3 (I1 I6), typ (I7, I8) Czas opóÿnienia z 1 na 0 Eliminacja odbić styków przy ZAŁ ms Eliminacja odbić styków przy WYŁ ms typ. 0.4 (I1 I6), typ. 0.2 (I7, I8) Długoœć przewodów (nieekranowane) m typ. 0.3 (I1 I6), typ (I7, I8) EASY412-D... EASY6..-DC-... EASY8..-DC-... Wejœcia analogowe Liczba Separacja galwaniczna z napięciem zasilania brak brak brak w stosunku do wejœć cyfrowych brak brak brak w stosunku do wyjœć ze złączem PC, kartą pamięci, siecią brak brak NET, EASY-Link Rodzaj wejœcia napięciowe DC napięciowe DC napięciowe DC Zakres sygnałów V DC Rozdzielczoœć analogowa V Rozdzielczoœć cyfrowa V Rozdzielczoœć cyfrowa Bit 10, (wartoœć ) Impedancja wejœciowa kω Dokładnoœć wartoœci bieżącej Dwa aparaty easy % g 3 g 3 g 3 W ramach jednego aparatu % g 2 (I7, I8) g 0.12 V g 2 (I7, I8) g 0.12 V g 2 (I7, I8, I11, I12) Czas konwersji analog / cyfra ms opóÿnienie wejœcia przy ZAŁ: 20; czas cyklu CPU opóÿnienie wejœcia przy WYŁ: czas cyklu Prąd wejœciowy ma < 1 < 1 < 1 Długoœć przewodów, ekranowane m < 30 < 30 < 30 UWAGI Pozostałe dane techniczne EASY4... i EASY6... P AWB PL, EASY8... P AWB PL
16 16 Dane techniczne EASY6..-DC-... EASY8..-DC-... Napięcie zasilania Znamionowe napięcie pracy U e V 24 DC (-15x+20 %) 24 DC (-15x+20 %) Dopuszczalny zakres V DC Tętnienia % F 5 F 5 Prąd wejœciowy przy 24 V DC ma typ. 140 typ. 140 Zaniki napięcia (IEC/EN ) ms Moc strat przy 24 V DC W EASY6..-DC-... EASY8..-DC-... Wejœcia cyfrowe 24 V DC Liczba 12 (w aparacie podstawowym) 12 Wejœcia do wykorzystania jako wejœcia analogowe I7, I8 I7, I8, I11, I12 Sygnalizacja stanu wyœwietlacz LCD (jeżeli ) wyœwietlacz LCD (jeżeli ) Separacja galwaniczna z napięciem zasilania brak brak wzajemna brak brak w stosunku do wyjœć ze złączem PC, kartą pamięci, siecią NET, EASY-Link Znamionowe napięcie pracy Znamionowe napięcie pracy U e V DC dla stanu 0 U e V DC < 5.0 (I1 I12, R1 R12) < 5.0 (I1 I6, I9 I10) < 8 (I7, I8, I11, I12) dla stanu 1 U e V DC > 15.0 (I1 I6, I9 I12, R1 R12) > 8.0 (I7, I8) > 15.0 (I1 I6, I9 I10) > 8.0 (I7, I8, I11, I12) Prąd wejœciowy dla stanu 1 R1 do R (przy 24 V DC) I1 do I6 3.3 (przy 24 V DC) 3.3 (przy 24 V DC) I7, I8 2.2 (przy 24 V DC) 2.2 (przy 24 V DC) I9, I (przy 24 V DC) 3.3 (przy 24 V DC) I11, I (przy 24 V DC) 2.2 (przy 24 V DC) Czas opóÿnienia z 0 na 1 Eliminacja odbić styków przy ZAŁ ms Eliminacja odbić styków przy WYŁ ms typ (I1 I6, I9 I12) typ. 0.1 (I1 I4), typ (I5 I12) Czas opóÿnienia z 1 na 0 Eliminacja odbić styków przy ZAŁ ms Eliminacja odbić styków przy WYŁ ms typ. 0.4 (I1 I6, I9 I12) typ. 0.2 (I7, I8) Długoœć przewodów (nieekranowane) m Licznik impulsów (częstotliwoœciowy) Częstotliwoœć zliczania khz < 5 Kształt impulsu prostokąt Stosunek impuls - przerwa 1:1 Licznik przyrostowy Częstotliwoœć zliczania khz < 3 Kształt impulsu prostokąt Wejœcia zliczające I1 i I2, I3 i I4 2 Przesunięcie sygnałów 90 Stosunek impuls - przerwa 1:1 Wejœcia cyfrowe szybkie, I1 do I4 Liczba 4 Długoœć przewodów, ekranowane m < 20 Szybki licznik dwukierunkowy Częstotliwoœć zliczania khz < 5 Kształt impulsu prostokąt Stosunek impuls - przerwa 1:1 typ. 0.1 (I1 I4), typ. 0.4 (I5, I6, I9, I12) typ. 0.2 (I7, I8, I11, I12) UWAGI Pozostałe dane techniczne EASY4... i EASY6... P AWB PL, EASY8... P AWB PL
17 Dane techniczne 17 EASY R... EASY202-RE Wyjœcia przekaÿnikowe Liczba 4 2 Wyjœcia w grupach po 1 2 Równoległe łączenie wyjœć dla zwiększenia obciążalnoœci niedopuszczalne niedopuszczalne Zabezpieczenie przekaÿnika wyjœciowego wyłącznik instalacyjny B16 lub bezpiecznik 8 A (T) Separacja galwaniczna pomiędzy zasilaniem i wejœciami Separacja galwaniczna Niezawodna separacja V AC Izolacja podstawowa V AC Trwałoœć, mechaniczna cykle łączenia x Obwody prądowe przekaÿników Konw. prąd termiczny (10 A UL) A 8 8 Zalecane do obciążeń 12 V AC/DC ma > 500 > 500 Odporne na zwarcie cos v = 1, A charakterystyka B16 przy 600 A Odporne na zwarcie cos v = 0.5 do 0.7; A charakterystyka B16 przy 900 A Odpornoœć na udar napięciowy U imp styk-cewka kv 6 6 Znamionowe napięcie pracy U e V AC Znamionowe napięcie izolacji U i V AC Niezawodna separacja zgodnie z EN V AC między cewką a stykami Niezawodna separacja zgodnie z EN V AC między dwoma stykami Zdolnoœć załączania AC-15, 250 V AC, 3 A (600 1/godz.) cykle łączenia DC-13, L/R F 150 ms, 24 V DC, 1 A (500/godz.) cykle łączenia Zdolnoœć wyłączania AC-15, 250 V AC, 3 A (600 1/godz.) cykle łączenia DC-13, L/R F 150 ms, 24 V DC, 1 A (500/godz.) cykle łączenia Obciążenie żarówką 1000 W przy 230/240 V AC cykle łączenia W przy 115/120 V AC cykle łączenia Obciążenie œwietlówką Œwietlówki 10 x 58 W przy 230/240 V AC z elektrycznym stabilizatorem cykle łączenia nieskompensowane cykle łączenia Œwietlówki 1 x 58 W przy 230/240 V AC skompensowane cykle łączenia konwencjonalnie Częstotliwoœć łączeń przekaÿników Mechaniczne cykle łączenia x Częstotliwoœć łączeń przekaÿników Hz Obciążenie rezystancyjne / obciążenie lampką Hz 2 2 Obciążenie indukcyjne Hz UL/CSA Prąd ciągły przy 240 V AC A Prąd ciągły przy 24 V DC A 8 8 AC Control Circuit Rating Codes (kategoria użytkowania) B 300 Light Pilot Duty B 300 Light Pilot Duty Max znamionowe napięcie pracy V AC Max konw. prąd termiczny ciągły y = 1 dla B 300 A 5 5 Max moc pozorna ZAŁ / WYŁ (Make/Break) y k 1 VA 3600x x360 dla B 300 DC Control Circuit Rating Codes (kategoria użytkowania) R 300 Light Pilot Duty R 300 Light Pilot Duty Max znamionowe napięcie pracy V DC Max konw. prąd termiczny dla R 300 A 1 1 Max moc pozorna ZAŁ / WYŁ (Make/Break) dla R 300 VA 28x28 28x28 UWAGI Pozostałe dane techniczne EASY4... i EASY6... P AWB PL
18 18 Dane techniczne EASY618/ R... EASY R... Wyjœcia przekaÿnikowe Liczba 6 6 Wyjœcia w grupach po 1 1 Równoległe łączenie wyjœć dla zwiększenia obciążalnoœci niedopuszczalne niedopuszczalne Zabezpieczenie przekaÿnika wyjœciowego wyłącznik instalacyjny B16 lub bezpiecznik 8 A (T) Separacja galwaniczna pomiędzy zasilaniem i wejœciami Separacja galwaniczna ze złączem PC, kartą pamięci, siecią NET, EASY-Link Niezawodna separacja V AC Izolacja podstawowa V AC Trwałoœć, mechaniczna cykle łączenia x Obwody prądowe przekaÿników Konw. prąd termiczny (10 A UL) A 8 8 Zalecane do obciążeń 12 V AC/DC ma > 500 > 500 Odporne na zwarcie cos v = 1, A charakterystyka B16 przy 600 A Odporne na zwarcie cos v = 0.5 do 0.7; A charakterystyka B16 przy 900 A Odpornoœć na udar napięciowy U imp styk-cewka kv 6 6 Znamionowe napięcie pracy U e V AC Znamionowe napięcie izolacji U i V AC Niezawodna separacja zgodnie z EN V AC między cewką a stykami Niezawodna separacja zgodnie z EN V AC między dwoma stykami Zdolnoœć załączania AC-15, 250 V AC, 3 A (600/godz.) cykle łączenia DC-13, L/R F 150 ms, 24 V DC, 1 A (500/godz.) cykle łączenia Zdolnoœć wyłączania AC-15, 250 V AC, 3 A (600 1/godz.) cykle łączenia DC-13, L/R F 150 ms, 24 V DC, 1 A (500/godz.) cykle łączenia Obciążenie żarówką 1000 W przy 230/240 V AC cykle łączenia W przy 115/120 V AC cykle łączenia Obciążenie œwietlówką Œwietlówki 10 x 58 W przy 230/240 V AC z elektrycznym stabilizatorem cykle łączenia nieskompensowane cykle łączenia Œwietlówki 1 x 58 W przy 230/240 V AC skompensowane cykle łączenia konwencjonalnie Częstotliwoœć łączeń przekaÿników Mechaniczne cykle łączenia x Częstotliwoœć łączeń przekaÿników Hz Obciążenie rezystancyjne / obciążenie lampką Hz 2 2 Obciążenie indukcyjne Hz UL/CSA Prąd ciągły przy 240 V AC A Prąd ciągły przy 24 V DC A 8 8 AC Control Circuit Rating Codes (kategoria użytkowania) B 300 Light Pilot Duty B 300 Light Pilot Duty Max znamionowe napięcie pracy V AC Max konw. prąd termiczny ciągły y = 1 dla B 300 A 5 5 Max moc pozorna ZAŁ / WYŁ (Make/Break) y k 1 VA 3600x x360 dla B 300 DC Control Circuit Rating Codes (kategoria użytkowania) R 300 Light Pilot Duty R 300 Light Pilot Duty Max znamionowe napięcie pracy V DC Max konw. prąd termiczny dla R 300 A 1 1 Max moc pozorna ZAŁ / WYŁ (Make/Break) dla R 300 VA 28x28 28x28 UWAGI Pozostałe dane techniczne EASY4... i EASY6... P AWB PL, EASY8... P AWB PL
19 Dane techniczne 19 EASY412-DC-T... EASY6...-DC-T... Wyjœcia tranzystorowe Liczba 4 8 Znamionowe napięcie pracy Znamionowe napięcie pracy U e V DC Dopuszczalny zakres U e V DC Tętnienia % f 5 f 5 Prąd zasilania dla stanu 0 typ.xmax ma dla stanu 1 typ.xmax ma Zabezpieczenie przed zamianą polaryzacji Separacja galwaniczna pomiędzy zasilaniem i wejœciami Separacja galwaniczna Znamionowy prąd pracy dla stanu 1 DC I e A max 0.5 max 0.5 Obciążenie lampką bez R v W 5 5 Prąd resztkowy dla stanu 0 na kanał ma < 1 < 1 Max Napięcie wyjœciowe Przy stanie 0 z obciążeniem zewnętrznym < 10 MΩ V Przy stanie 1 przy I e = 0.5 A V U = U e 1 V U = U e 1 V Zabezpieczenie zwarciowe tak (po sprawdzeniu wejœć diagnostycznych I16, I15; R15, R16) Prąd wyzwolenia zwarciowego przy R a F 10 mω A 0.7 F I e F F I e F 2 Całkowity prąd zwarcia A 8 16 Szczytowy prąd zwarcia A Wyłączenie termiczne Max częstotliwoœć łączań przy stałym obciążeniu rezystancyjnym (zależy od liczby aktywnych kanałów i obciążenia), R L < 100 kω 1/godz Możliwoœć równoległego łączenia wyjœć Przy obciążeniu rezystancyjnym, obciążenie indukcyjne z zewnętrznym układem ochronnym, połączenie w ramach jednej grupy grupa 1: Q1 do Q4 grupa 1: Q1 do Q4, S1 do S4 grupa 2: Q5 do Q8, S5 do S8 Liczba wyjœć max 4 4 Całkowity prąd maksymalny A 2 2 Sygnalizacja stanu wyjœć wyœwietlacz LCD (jeżeli ) wyœwietlacz LCD (jeżeli ) UWAGI Pozostałe dane techniczne EASY4... i EASY6... P AWB PL
20 20 Dane techniczne EASY8..-D.-T.. Wyjœcia tranzystorowe Liczba 8 Znamionowe napięcie pracy Znamionowe napięcie pracy U e V DC 24 Dopuszczalny zakres U e V DC Tętnienia % f 5 Prąd zasilania dla stanu 0 typ.xmax ma dla stanu 1 typ.xmax ma Zabezpieczenie przed zamianą polaryzacji tak, (uwaga: jeżeli przy zamienionej polaryzacji napięcia zasilania zostanie doprowadzone napięcie do wyjœć, wystąpi zwarcie) Separacja galwaniczna pomiędzy zasilaniem a wejœciami Separacja galwaniczna ze złączem PC, kartą pamięci, siecią NET, EASY-Link Znamionowy prąd pracy dla stanu 1 DC I e A max 0.5 Obciążenie lampką bez R v W 3 (Q1 Q4) 5 (Q5 Q8) Prąd resztkowy dla stanu 0 na kanał ma < 0.1 Max napięcie wyjœciowe przy stanie 0 z obciążeniem zewnętrznym < 10 MΩ V 2.5 przy stanie 1 przy I e = 0.5 A V U = U e -1 V Zabezpieczenie zwarciowe tak, elektroniczne (Q1 Q4), termiczne (Q5 Q8), (po sprawdzeniu wejœć diagnostycznych I16, I15) Prąd wyzwolenia zwarciowego przy R a F 10 mω A 0.7 F I e F 2 Całkowity prąd zwarcia A 16 Szczytowy prąd zwarcia A 32 Wyłączenie termiczne Max częstotliwoœć łączań przy stałym obciążeniu rezystancyjnym (zależy od liczby aktywnych kanałów i obciążenia), R L < 100 kω 1/godz Możliwoœć równoległego łączenia wyjœć Przy obciążeniu rezystancyjnym, obciążenie indukcyjne z zewnętrznym układem ochronnym, połączenie w ramach jednej grupy grupa 1: Q1 do Q4 grupa 2: Q5 do Q8 Liczba wyjœć max 4 Całkowity prąd maksymalny A 2 Sygnalizacja stanu wyjœć wyœwietlacz LCD (jeżeli ) Obciążenie indukcyjne Bez zewnętrznego układu ochronnego 1) T 0.95 = 1 ms, R = 48 O, L = 16 mh Współczynnik jednoczesnoœci g 0.25 Względny czas załączenia % ED 100 Max częstotliwoœć przełączania f = 0.5 Hz (max ED = 50 %) cykle łączenia 1500 DC13, T 0.95 = 72 ms, R = 48 O, L = 1.15 H Współczynnik jednoczesnoœci g 0.25 Względny czas załączenia % ED 100 Max częstotliwoœć przełączania f = 0.5 Hz cykle łączenia 1500 (max ED = 50 %) T 0.95 = 15 ms, R = 48 O, L = 0.24 H Współczynnik jednoczesnoœci g 0.25 Względny czas załączenia % ED 100 Max częstotliwoœć przełączania f = 0.5 Hz cykle łączenia 1500 (max ED = 50 %) Z zewnętrznym układem ochronnym Współczynnik jednoczesnoœci g 1 Względny czas załączenia % ED 100 Max częstotliwoœć łączeń, max czas pracy cykle łączenia zależy od układu ochronnego UWAGI 1) T 0,95 = czas w ms., do osiągnięcia 95 % prądu ustalonego. T 0,95 Q 3 x T 0,65 = 3 x L/R Dalsze dane techniczne EASY8... a AWB PL
21 Dane techniczne 21 EASY Sieć NET Uczestnicy Liczba max 8 Szybkoœć transmisji danych / odległoœć 1) 1000 kbit/s, 6 m 500 kbit/s, 25 m 250 kbit/s, 60m 125 kbit/s, 125 m 50 kbit/s, 300 m 20 kbit/s, 700 m 10 kbit/s, 1000 m Separacja galwaniczna z napięciem zasilania w stosunku do wejœć w stosunku do wyjœć ze złączem PC, kartą pamięci, siecią NET, EASY-Link Zamknięcie magistrali (pierwszy i ostatni uczestnik) Sposób podłączenia RJ45, 8 -bieg. Wyjœcia analogowe Liczba 1 Separacja galwaniczna z napięciem zasilania brak w stosunku do wejœć cyfrowych brak w stosunku do wyjœć cyfrowych ze złączem PC, kartą pamięci, siecią NET, EASY-Link Rodzaj wyjœcia napięciowe DC Zakres sygnałów V DC 0 10 Maksymalny prąd wyjœciowy A 0.01 Rezystor obciążenia 1 kω Zabezpieczenie przeciążeniowe i zwarciowe Rozdzielczoœć analogowa V DC 0.01 Rozdzielczoœć cyfrowa Bit 10, (wartoœć ) Czas narastania sygnału ms 100 Dokładnoœć od -25 C do 55 C % 2 25 C % 1 Czas konwersji analog / cyfra ms czas cyklu CPU Aprobaty Czasowa aprobata UL/CSA, dalsze w przygotowaniu EASY412-DC-R EASY412-DC-RC EASY412-DC-RCX EASY412-DC-TC EASY412-DC-TCX EASY412-DA-RC EASY412-AC-R EASY412-AC-RC EASY412-AC-RCX EASY621-DC-TC EASY621-DC-TCX EASY619-DC-RC EASY619-DC-RCX EASY619-AC-RC EASY619-AC-RCX EASY620-DC-TE EASY618-AC-RE EASY618-DC-RE EASY819-AC-RC EASY819-AC-RCX EASY819-DC-RC EASY819-DC-RCX EASY820-DC-RC EASY820-DC-RCX EASY821-DC-TC EASY821-DC-TCX EASY822-DC-TC EASY822-DC-TCX EASY202-RE EASY256-HCI EASY200-EASY EASY204-DP EASY205-ASI EASY200-POW EASY400-POW Hazardous Location CSA EASY412-DC-R EASY412-DC-RC EASY412-DC-RCX EASY412-DC-TC EASY412-DC-TCX EASY412-DA-RC EASY412-AC-R EASY412-AC-RC EASY412-AC-RCX EASY621-DC-TC EASY621-DC-TCX EASY619-DC-RC EASY619-DC-RCX EASY619-AC-RC EASY619-AC-RCX EASY620-DC-TE EASY618-AC-RE EASY200-EASY EASY205-ASI EASY400-POW RINA, dopuszczenia dla statków, GL EASY618-AC-RE EASY619-AC-RC EASY619-AC-RCX EASY619-DC-RC EASY619-DC-RCX EASY620-DC-TE EASY621-DC-TC EASY621-DC-TCX Próba drgań zgodnie z EN do zastosowania dla kolei, pozytywne wyniki badań zasilania z prądnicy wagonowej EASY412-DC-RC EASY412-DC-TC EASY618-DC-RC EASY620-DC-TC UWAGI 1) Dla szybkoœci transmisji danych / odległoœci w sieci NET obowiązuje: długoœci magistrali większe od 40 m można uzyskać tylko przy przewodach o zwiększonym przekroju i adapterem podłączenia. Pozostałe dane techniczne EASY4... i EASY6... P AWB PL, EASY8... P AWB PL
22 22 Dane techniczne EASY205-ASI Dane ogólne Normy i przepisy EN 55011, EN 55022, IEC/EN , IEC , EN EASY204-DP EN 55011, EN 55022, IEC/EN , IEC , IEC Wymiary (szer. x wys. x gł.) mm 35.5 x 90 x 58 (2 TE) 35.5 x 90 x 58 (2 TE) Ciężar kg Instalacja szyna montażowa DIN 50022, 35 mm lub montaż na œruby z uchwytami ZB4-101-GF1 (wyposażenie dodatkowe) Przekrój doprowadzeń Przewód pojedynczy mm 2 0.2x4 (AWG 22 12) 0.2x4 (AWG 22 12) Linka z końcówką tulejkową mm 2 0.2x2.5 (AWG 22 12) 0.2x4 (AWG 22 12) Szerokoœć œrubokręta płaskiego mm 3.5 x x 0.8 Moment dokręcania Nm Warunki klimatyczne i temperatury otoczenia Temperatura otoczenia podczas pracy od -25 do 55, zimno zgodnie z IEC , ciepło zgodnie z IEC Obroszenie odpowiednie wymiary zapobiegają obroszeniu Temperatura składowania C od -40 do 70 od -40 do 70 Wilgotnoœć względna, bez obroszenia % (IEC ) Ciœnienie powietrza (podczas pracy) hpa Odpornoœć na korozję IEC dni SO 2 cmc/mc IEC dni H 2 S cmc/mc 1 1 Mechaniczne warunki otoczenia Stopień zanieczyszczenia 2 2 Stopień ochrony (EN 50178, IEC 60529, VBG 4) IP20 IP20 Drgania (IEC ) Stała amplituda 0.15 mm Hz Stałe przyspieszenie 2 g Hz Wytrzymałoœć udarowa (IEC ) udar półsinusoidalny 15 g/11 ms Przewracanie (IEC ) wysokoœć mm Swobodne spadanie, w opakowaniu m 1 1 (IEC ) Pozycja mocowania poziomo x pionowo poziomo x pionowo Kompatybilnoœć elektromagnetyczna (EMC) Wyładowanie elektrostatyczne (IEC , poziom 3, ESD) Wyładowanie przez powietrze kv 8 8 Wyładowanie stykowe kv 6 6 Pola elektromagnetyczne V/m (IEC/EN , RFI) Eliminacja zakłóceń EN klasa B, EN klasa B EN klasa A, EN klasa A Seria impulsów (IEC/EN , poziom 3) Przewody AS-Interface kv 2 Przewody zasilające kv 2 Przewody sygnałowe kv 2 Impulsy energetyczne (przepięcia) kv 0,5 (symetryczne przewody zasilające) (IEC/EN , poziom 2) Prąd Ÿródłowy (IEC ) V 10 10
23 Dane techniczne 23 EASY205-ASI EASY204-DP Wytrzymałoœć izolacji Wymiarowanie przerwy powietrznej i drogi EN 50178, UL 508, CSA C22.2, Nr 142 EN 50178, UL 508, CSA C22.2, Nr 142 wyładowań pełzających Wytrzymałoœć izolacji EN EN Napięcie zasilania Znamionowe napięcie pracy Znamionowe napięcie pracy U e V (-15/+20 %) Dopuszczalny zakres V DC Całkowity pobór prądu AS-Interface ma f 30 Tętnienia % < 5 przy 24 V DC ma typ. 200 Zaniki napięcia (IEC/EN ) ms 10 Moc strat przy 24 V DC W 4.8 Zabezpieczenie przed zamianą polaryzacji Zabezpieczenie przed zamianą polaryzacji AS-I Profil AS-Interface 7F (hex) Adres slave'a 0 31 Złącze adresowe aparatu gniazdo 3.5-mm Napięcie zasilania WskaŸniki LED Zasilanie Power: zielona Power (POW): zielona WskaŸniki LED Com-Error: czerwona PROFIBUS-DP (BUS): czerwona Przyporządkowanie logiczne EASY600-styk / cewka t AS-Interface S1 r wejœcie 0 S2 r wejœcie 1 S3 r wejœcie 2 S4 r wejœcie 3 R1 R wyjœcie 0 R2 R wyjœcie 1 R3 R wyjœcie 2 R4 R wyjœcie 3 R5 R wyjœcie parametrów 0 R6 R wyjœcie parametrów 1 R7 R wyjœcie parametrów 2 R8 R wyjœcie parametrów 3 PROFIBUS-DP Sposób podłączenia SUB-D 9 -bieg., gniazdo Separacja galwaniczna między magistralą a zasilaniem (pojedynczo), między magistralą i zasilaniem a podstawowym aparatem EASY (niezawodna separacja) Działanie slave sieci PROFIBUS-DP Złącze RS 485 Protokół magistrali PROFIBUS-DP Szybkoœć transmisji danych automatyczne wyszukiwanie do 12 MBit/s Rezystory zamykające magistralę dołączany przez wtyczkę Adresy magistrali adresowanie poprzez aparat podstawowy EASY z wyœwietlaczem lub EASY-SOFT Obsługa cykliczna wszystkie dane R1 R16, S1 S8 acykliczna odczyt x zapis, godzina, dzień, czas letni x zimowy, wszystkie parametry działania przekaÿnika EASY
24 24 Dane techniczne EASY221-CO EASY222-DN Dane ogólne Normy i przepisy EN 55011, EN 55022, IEC/EN , IEC , IEC wymiary (szer. x wys. x gł.) mm 35.5 x 90 x 58 (2 TE) 35.5 x 90 x 58 (2 TE) Ciężar kg Instalacja szyna montażowa EN 50022, 35 mm lub montaż na œruby z uchwytami ZB4-101-GF1 (wyposażenie dodatkowe) Przekrój doprowadzeń Przewód pojedynczy mm 2 0.2x4 (AWG 22 12) 0.2x4 (AWG 22 12) Linka z końcówką tulejkową mm 2 0.2x2.5 (AWG 22 12) 0.2x2.5 (AWG 22 12) Szerokoœć œrubokręta płaskiego mm 3.5 x x 0.8 Moment dokręcania Nm Warunki klimatyczne i temperatury otoczenia Temperatura otoczenia podczas pracy C od -25 do 55, zimno zgodnie z IEC , ciepło zgodnie z IEC Obroszenie odpowiednie wymiary zapobiegają obroszeniu Temperatura składowania C od -40do 70 od -40 do 70 Wilgotnoœć względna, bez obroszenia % (IEC/EN ) Ciœnienie powietrza (podczas pracy) hpa Odpornoœć na korozję IEC/EN dni SO 2 cmc/mc IEC/EN dni H 2 S cmc/mc 1 1 Mechaniczne warunki otoczenia Stopień zanieczyszczenia 2 2 Stopień ochrony (IEC/EN 60529) IP20 IP20 Drgania (IEC/EN ) Stała amplituda 0.15 mm Hz Stałe przyspieszenie 2 g Hz Wytrzymałoœć udarowa (IEC/EN ) udar półsinusoidalny 15 g/11 ms Przewracanie (IEC/EN ) wysokoœć mm Swobodne spadanie, w opakowaniu m 1 1 (IEC/EN ) Pozycja mocowania poziomo x pionowo poziomo x pionowo Kompatybilnoœć elektromagnetyczna (EMC) Wyładowanie elektrostatyczne (IEC/EN , poziom 3, ESD) Wyładowanie przez powietrze kv 8 8 Wyładowanie stykowe kv 6 6 Pola elektromagnetyczne V/m (IEC/EN , RFI) Eliminacja zakłóceń (EN 55011) EN klasa B, EN klasa B EN klasa B, EN klasa B Seria impulsów (IEC/EN , poziom 3) Przewody zasilające kv 2 2 Przewody sygnałowe kv 2 2 Impulsy energetyczne (przepięcia) kv 0.5 (symetryczne przewody zasilające) 0.5 (symetryczne przewody zasilające) (IEC/EN , poziom 2) Prąd Ÿródłowy (IEC/EN ) V 10 10
