1 Leica MZ16 F Instrukcja obsługi

2 Drogi Użytkowniku, Dziękujemy za zaufanie okazane naszemu produktowi. Mamy nadzieję, że stanie się on źródłem satysfakcji i sukcesów. Kupując nowy, w pełni apochromatyczny mikroskop Leica MZ16 F firmy Leica Microsystems, stali się Państwo posiadaczami najlepszego ręcznego fluorescencyjnego mikroskopu stereoskopowego na rynku. Mikroskop Leica MZ16 F oraz jego zautomatyzowana odmiana, Leica MZ16 FA, zapewniają największy zoom (16:1), największą rozdzielczość (do 840 Lp/mm), największe powiększenie (115 w przypadku optyki standardowej), największą aperturę numeryczną (0,14), oraz opatentowany system oświetlenia i filtracji zapewniający bardzo intensywną fluorescencję, a także innowacyjną, wydajną podstawę światła przechodzącego HL RC TM, która umożliwia uzyskanie znakomitego kontrastu. Cały system obrazowania, charakteryzujący się zoomem 16:1, zawierający obiektyw i tubus ErgoTube jest apochromatycznie wyregulowany dzięki zastosowaniu najnowszej technologii. Kontrast, ostrość, bogactwo szczegółów, rozdzielczość, wierność obrazu i kolorów są idealne. Opatentowany sposób poprowadzenia ścieżki świetlnej gwarantuje na każdym poziomie zoomu maksymalne wykorzystanie światła, dzięki czemu obrazy fluorescencyjne są dobrze nasycone i występują na całkowicie czarnym tle. Opracowując nasze urządzenia, zwracamy szczególną uwagę na proste, nie wymagające wyjaśnień wskazówki dotyczące ich obsługi. Prosimy jednak o przeczytanie niniejszej instrukcji obsługi oraz informacji dotyczących bezpieczeństwa pracy. Tylko w ten sposób będą Państwo mogli dowiedzieć się więcej o zaletach i funkcjach mikroskopu stereoskopowego Leica MZ16 F, co umożliwi optymalną i bezpieczną obsługę. Jeśli w trakcie czytania pojawią się jakieś pytania, prosimy o kontakt z lokalnym dystrybutorem firmy Leica. Adresy przedstawicieli firmy Leica Microsystems oraz cenne informacje dotyczące produktów i usług świadczonych przez firmę podane zostały na naszej stronie internetowej Chętnie przyjdziemy Państwu z pomocą. Obsługa klientów jest dla nas bardzo ważna. Nie tylko przed sprzedażą, ale także później. Leica Microsystems (Switzerland) Ltd. Stereo & Macroscope Systems Leica 2 MZ16 F Instrukcja obsługi Leica MZ16 F Instrukcja obsługi 2

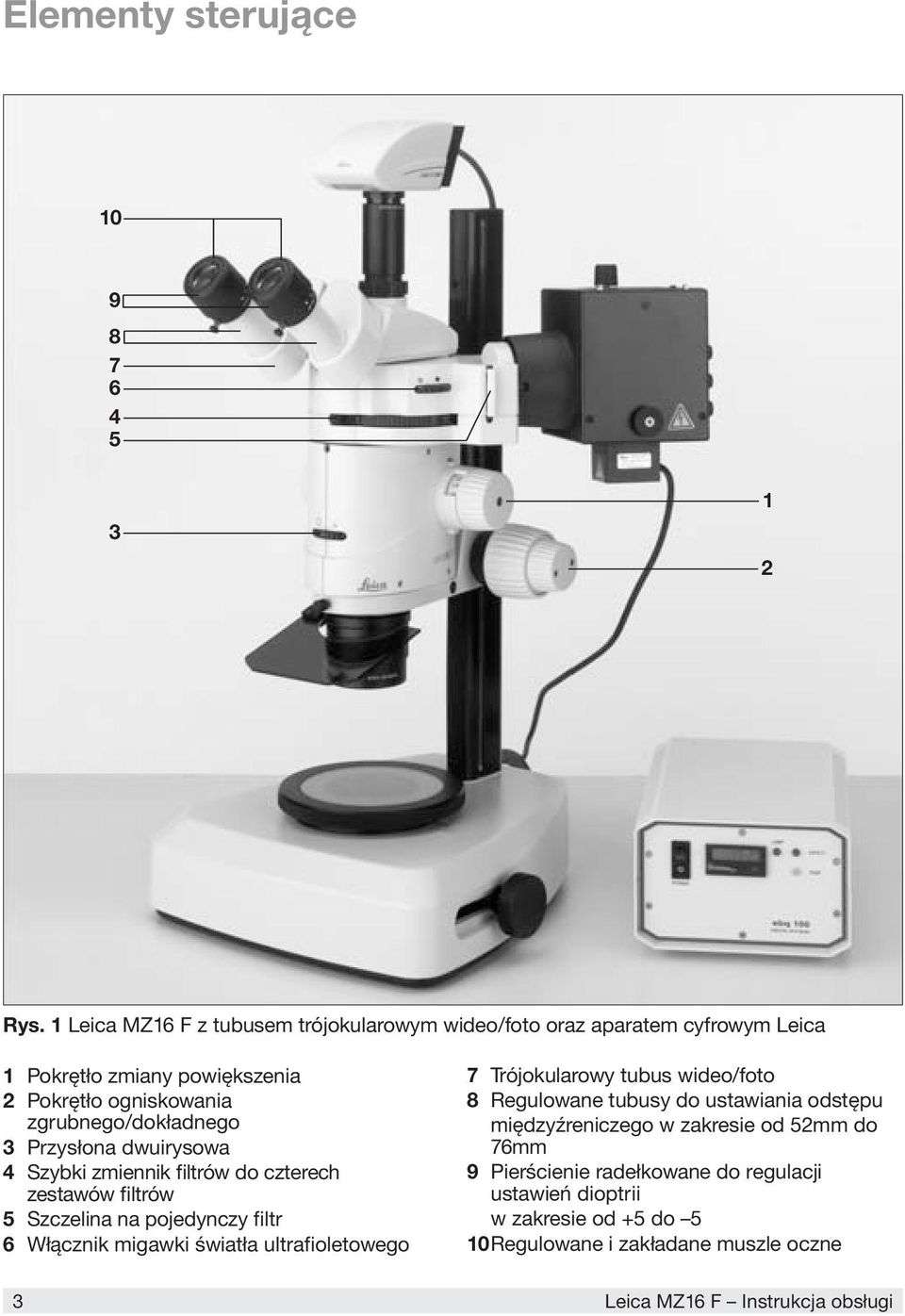

3 Elementy sterujące Rys. 1 Leica MZ16 F z tubusem trójokularowym wideo/foto oraz aparatem cyfrowym Leica 1 Pokrętło zmiany powiększenia 2 Pokrętło ogniskowania zgrubnego/dokładnego 3 Przysłona dwuirysowa 4 Szybki zmiennik filtrów do czterech zestawów filtrów 5 Szczelina na pojedynczy filtr 6 Włącznik migawki światła ultrafioletowego 7 Trójokularowy tubus wideo/foto 8 Regulowane tubusy do ustawiania odstępu międzyźreniczego w zakresie od 52mm do 76mm 9 Pierścienie radełkowane do regulacji ustawień dioptrii w zakresie od +5 do 5 10Regulowane i zakładane muszle oczne 3 Leica MZ16 F Instrukcja obsługi

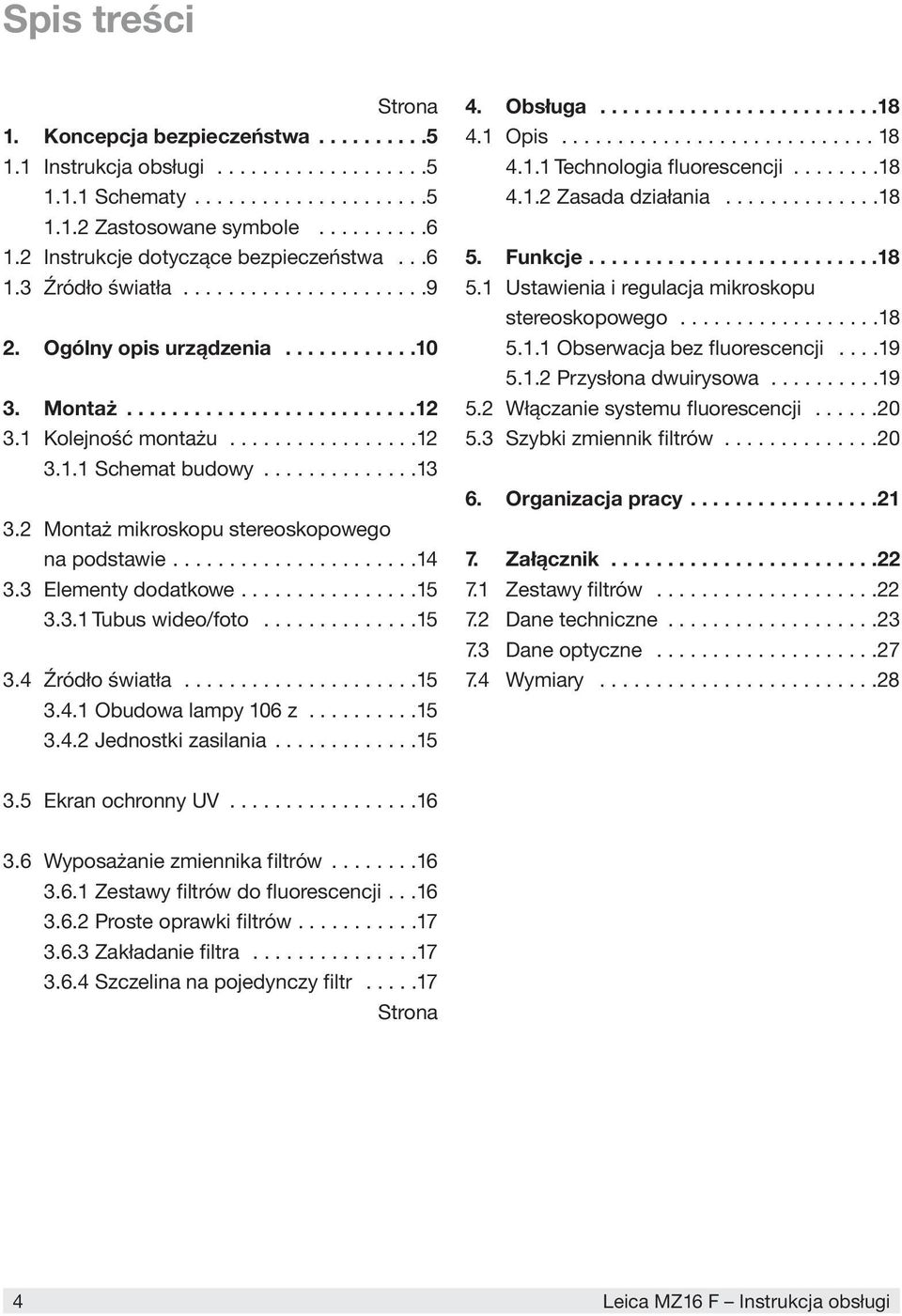

4 Spis treści Strona 1. Koncepcja bezpieczeństwa Instrukcja obsługi Schematy Zastosowane symbole Instrukcje dotyczące bezpieczeństwa Źródło światła Ogólny opis urządzenia Montaż Kolejność montażu Schemat budowy Montaż mikroskopu stereoskopowego na podstawie Elementy dodatkowe Tubus wideo/foto Źródło światła Obudowa lampy 106 z Jednostki zasilania Obsługa Opis Technologia fluorescencji Zasada działania Funkcje Ustawienia i regulacja mikroskopu stereoskopowego Obserwacja bez fluorescencji Przysłona dwuirysowa Włączanie systemu fluorescencji Szybki zmiennik filtrów Organizacja pracy Załącznik Zestawy filtrów Dane techniczne Dane optyczne Wymiary Ekran ochronny UV Wyposażanie zmiennika filtrów Zestawy filtrów do fluorescencji Proste oprawki filtrów Zakładanie filtra Szczelina na pojedynczy filtr Strona 4 Leica MZ16 F Instrukcja obsługi

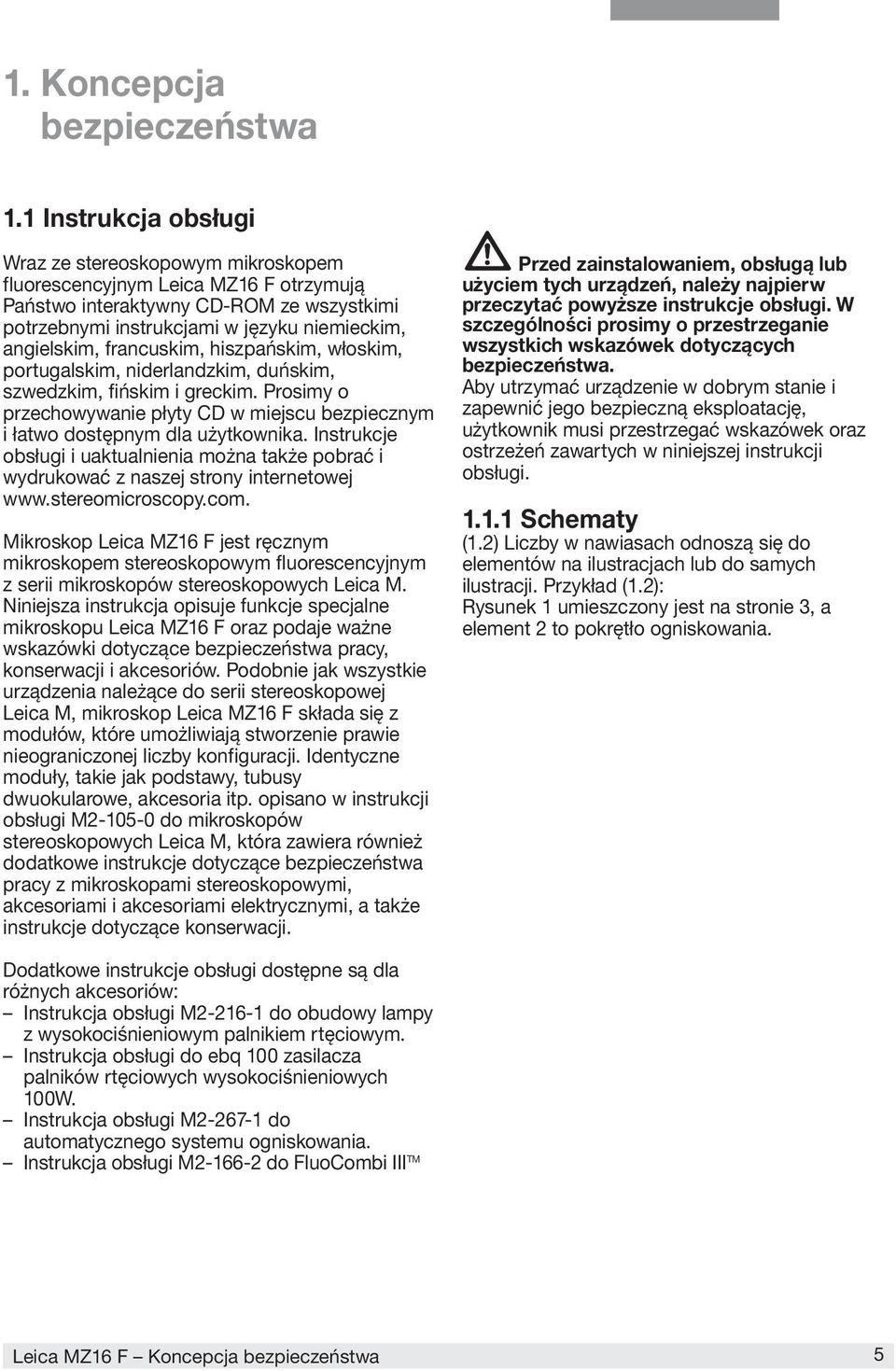

5 1. Koncepcja bezpieczeństwa 1.1 Instrukcja obsługi Wraz ze stereoskopowym mikroskopem fluorescencyjnym Leica MZ16 F otrzymują Państwo interaktywny CD-ROM ze wszystkimi potrzebnymi instrukcjami w języku niemieckim, angielskim, francuskim, hiszpańskim, włoskim, portugalskim, niderlandzkim, duńskim, szwedzkim, fińskim i greckim. Prosimy o przechowywanie płyty CD w miejscu bezpiecznym i łatwo dostępnym dla użytkownika. Instrukcje obsługi i uaktualnienia można także pobrać i wydrukować z naszej strony internetowej Mikroskop Leica MZ16 F jest ręcznym mikroskopem stereoskopowym fluorescencyjnym z serii mikroskopów stereoskopowych Leica M. Niniejsza instrukcja opisuje funkcje specjalne mikroskopu Leica MZ16 F oraz podaje ważne wskazówki dotyczące bezpieczeństwa pracy, konserwacji i akcesoriów. Podobnie jak wszystkie urządzenia należące do serii stereoskopowej Leica M, mikroskop Leica MZ16 F składa się z modułów, które umożliwiają stworzenie prawie nieograniczonej liczby konfiguracji. Identyczne moduły, takie jak podstawy, tubusy dwuokularowe, akcesoria itp. opisano w instrukcji obsługi M do mikroskopów stereoskopowych Leica M, która zawiera również dodatkowe instrukcje dotyczące bezpieczeństwa pracy z mikroskopami stereoskopowymi, akcesoriami i akcesoriami elektrycznymi, a także instrukcje dotyczące konserwacji. Przed zainstalowaniem, obsługą lub użyciem tych urządzeń, należy najpierw przeczytać powyższe instrukcje obsługi. W szczególności prosimy o przestrzeganie wszystkich wskazówek dotyczących bezpieczeństwa. Aby utrzymać urządzenie w dobrym stanie i zapewnić jego bezpieczną eksploatację, użytkownik musi przestrzegać wskazówek oraz ostrzeżeń zawartych w niniejszej instrukcji obsługi Schematy (1.2) Liczby w nawiasach odnoszą się do elementów na ilustracjach lub do samych ilustracji. Przykład (1.2): Rysunek 1 umieszczony jest na stronie 3, a element 2 to pokrętło ogniskowania. Dodatkowe instrukcje obsługi dostępne są dla różnych akcesoriów: Instrukcja obsługi M do obudowy lampy z wysokociśnieniowym palnikiem rtęciowym. Instrukcja obsługi do ebq 100 zasilacza palników rtęciowych wysokociśnieniowych 100W. Instrukcja obsługi M do automatycznego systemu ogniskowania. Instrukcja obsługi M do FluoCombi III TM Leica MZ16 F Instrukcja Koncepcja obsługi bezpieczeństwa 5

6 1.1.2 Zastosowane symbole Ostrzeżenie przed niebezpieczeństwem Symbol ten oznacza szczególnie ważne informacje, których nieprzestrzeganie może stwarzać niebezpieczeństwo dla personelu, może spowodować nieprawidłową pracę lub uszkodzenie sprzętu. Ostrzeżenie o niebezpiecznym napięciu elektrycznym Symbol ten oznacza szczególnie ważne informacje, których nieprzestrzeganie może stwarzać niebezpieczeństwo dla personelu, może spowodować nieprawidłową pracę lub uszkodzenie sprzętu. Niebezpieczeństwo wynikające z gorących powierzchni Symbol ten ostrzega przed dotykaniem gorących powierzchni, np. powierzchni żarówek. Ważne informacje Symbol ten oznacza dodatkowe informacje i wyjaśnienia, które pomocne są dla zrozumienia danej kwestii. Działanie Symbol ten umieszczony w tekście oznacza, że należy wykonać pewne czynności. Informacje dodatkowe Taki symbol pojawiający się w tekście oznacza dodatkowe informacje i wyjaśnienia. 1.2 Instrukcje dotyczące bezpieczeństwa Opis Leica MZ16 F to ręczny stereoskopowy mikroskop fluorescencyjny z zoomem 16:1 do zastosowań wymagających fluorescencji. System optyki składa się z dwóch ścieżek świetlnych obserwacyjnych, opatentowanej trzeciej ścieżki TripleBeam przeznaczonej do oświetlenia fluorescencyjnego oraz opatentowanego systemu filtrów FLUOIII. Cały system obrazowania, charakteryzujący się zoomem 16:1, zawierający obiektyw i tubus ErgoTube jest apochromatycznie wyregulowany. Mikroskop Leica MZ16 F składa się z następujących modułów: Mikroskop stereoskopowy Podstawa, tubus dwuokularowy, obiektyw, okulary i (zależnie od wyposażenia) akcesoria do fotografii itp. Zasilacz Zestawy filtrów z filtrami emisji i wzbudzenia na jednej oprawie filtrów Trzy proste oprawy filtrów do obserwacji w świetle przechodzącym oraz ochrony przed światłem ultrafioletowym Oprawa filtrów do filtrów indywidualnych Ekran chroniący przed światłem ultrafioletowym Obudowa lampy 106 z z wysokociśnieniowym palnikiem rtęciowym 50W lub 100W i osłoną światła rozpraszanego Jednostka zasilania 6 Leica MZ16 F Koncepcja bezpieczeństwa

7 Zastosowanie Dzięki stereoskopowemu mikroskopowi fluorescencyjnemu Leica MZ16 F można oglądać, manipulować, sortować i dokumentować całe skrawki w świetle fluorescencyjnym w trzech wymiarach. Oddzielna wiązka świetlna dla oświetlenia fluorescencyjnego w mikroskopie Leica MZ16 F oraz zapewniający bardzo intensywne światło palnik wysokociśnieniowy rtęciowy i specjalnie dobrane zestawy filtrów umożliwiają rozróżnienie najdrobniejszych struktur oraz zwiększenie ilości informacji uzyskiwanych z fluorescencji światła padającego. Specjalne oprawki filtrów umożliwiają także obserwację bez fluorescencji, w świetle przechodzącym lub padającym. Niewłaściwe zastosowanie W przypadku stosowania mikroskopu Leica MZ16 F, jego elementów lub akcesoriów niezgodnie z niniejszą instrukcją, dojść może do uszkodzenia ciała lub własności. Nie wolno: instalować innych wtyczek lub przewodów. wymieniać, rekonstruować lub rozbierać elementów, jeśli nie zostało to w sposób bezpośredni opisane w niniejszej instrukcji. umożliwiać osobom niepowołanym otwieranie elementów mikroskopu. stosować mikroskopu MZ16 F do badania ani operowania oka ludzkiego. Urządzenia i akcesoria opisane w niniejszej instrukcji obsługi zostały przetestowane pod względem bezpieczeństwa i możliwych zagrożeń. W przypadku zmiany budowy urządzenia, lub jego zastosowania z elementami wyprodukowanymi przez inne firmy niż Leica, nie opisanymi w niniejszej instrukcji, należy skontaktować się z odpowiednim dystrybutorem firmy Leica lub główną fabryką w Wetzlar. Nieuprawnione zmiany urządzenia lub niewłaściwe zastosowanie powoduje utracenie prawa do roszczeń gwarancyjnych! Miejsce zastosowania Mikroskop Leica MZ16 F może być stosowany wyłącznie w zamkniętym, pozbawionym kurzu pomieszczeniu, wolnym od oparów oleju i innych oparów chemicznych, wolnym od szczególnie wysokiej wilgotności, w którym temperatura zawiera się w przedziale od +10 do +40. Elementy elektryczne powinny być umieszczone w odległości przynajmniej 10cm od ściany i od substancji łatwopalnych. Należy unikać dużych zmian temperatury, bezpośredniego działania promieni słonecznych i wibracji. Warunki takie mogą wypaczyć pomiary obrazów mikrograficznych. Mikroskopy stereoskopowe pracujące w ciepłych oraz ciepłych i wilgotnych strefach klimatycznych wymagają specjalnej ochrony, mającej na celu niedopuszczenie do narostu grzyba. Obowiązki osoby odpowiedzialnej za urządzenie Należy upewnić się, że mikroskop Leica MZ16 F oraz jego akcesoria są obsługiwane, konserwowane i reperowane wyłącznie przez autoryzowany i przeszkolony personel. personel obsługujący urządzenie przeczytał, rozumie i przestrzega instrukcji obsługi, a taże instrukcji podanych na stronie 5, w szczególności instrukcji dotyczących bezpieczeństwa pracy. Transport Do przesyłania lub transportowania mikroskopów stereoskopowych i ich elementów dodatkowych należy stosować ich oryginalne opakowanie. Aby nie dopuścić do powstania uszkodzeń wynikających z wibracji, rozmontować wszystkie elementy ruchome, które (zgodnie z instrukcją obsługi) mogą być zmontowane przez klienta, a następnie zapakować je oddzielnie. Do elementów takich zaliczyć można obiektyw, tubus dwuokularowy, okulary, obudowę lampy, palnik w obudowie lampy 106 z, etc. Leica MZ16 F Instrukcja Koncepcja obsługi bezpieczeństwa 7

8 Naprawy i serwis Napraw mogą dokonywać wyłącznie technicy serwisowi przeszkoleni przez firmę Leica Microsystems, lub technicy wyznaczeni przez osobę opiekującą się urządzeniem. W urządzeniu wolno stosować jedynie oryginalne części zamienne firmy Leica Microsystems. Przed otworzeniem jakiegokolwiek elementu podłączonego do napięcia, takiego jak zasilacz czy jednostka zasilająca, należy wyjąć wtyczkę z gniazdka. Dotknięcie obwodu pod napięciem może spowodować uszkodzenie ciała. Instalacja z produktami innych firm W przypadku integracji produktów firmy Leica z urządzeniami innych firm należy pamiętać o następujących kwestiach: Producent całego systemu lub osoba wprowadzająca go na rynek odpowiedzialna jest za spełnienie odpowiednich przepisów i zarządzeń dotyczących bezpieczeństwa. Recykling Opisane w niniejszej instrukcji produkty należy utylizować zgodnie z odpowiednimi przepisami i zarządzeniami. Wysokociśnieniowe palniki rtęciowe należy utylizować jako odpady niebezpieczne. Zagrożenia zdrowotne Miejsca pracy wyposażone w mikroskopy stereoskopowe ułatwiają prace badawcze, lecz stawiają one jednocześnie wysokie wymagania w stosunku do oczu i mięśni użytkownika. W zależności od czasu nieprzerwanej pracy, pojawić się może osłabienie wzroku lub problemy mięśniowo-szkieletowe. Dlatego też należy podjąć następujące kroki, by zredukować obciążenie pracą: optymalna organizacja miejsca pracy, podział pracy i postępu pracy (częsta zmiana zadań). szczegółowe przeszkolenie personelu, z wyszczególnieniem aspektów ergonomii i organizacji. Koncepcja optyki ergonomicznej i konstrukcja mikroskopów serii Leica M dąży do ograniczenia wysiłku użytkownika do możliwie najniższego poziomu. Bezpośredni kontakt z okularami mikroskopu stanowi potencjalne źródło zakażeń bakteryjnych i wirusowych dla oka. Ryzyko to można zminimalizować dzięki zastosowaniu indywidualnych okularów mikroskopowych lub zakładanych na obiektyw muszli. Wymagania prawne Należy stosować się do ogólnych i lokalnych przepisów dotyczących zapobiegania wypadkom i ochrony środowiska. Zgodność z dyrektywą Wspólnoty Europejskiej Mikroskop Leica MZ16 F i jego akcesoria zbudowane są zgodnie z najnowszymi technologiami i posiadają deklarację zgodności z wymaganiami Komisji Europejskiej. 8 Leica MZ16 F Koncepcja bezpieczeństwa

9 1.3 Źródło światła: instrukcje dotyczące bezpieczeństwa Zalecenia producenta Ekran chroniący przed światłem ultrafioletowym znajdujący się przed płaszczyzną preparatu zapobiega bezpośredniemu spoglądaniu w promienie ultrafioletowe przez użytkownika. Proste oprawki filtrów (posiadające tylko dwa otwory dla ścieżek obserwacyjnych) w dostępnych pozycjach szybkiego zmieniacza filtrów zapobiegają bezpośredniemu padaniu promieni ultrafioletowych na oko. Migawka UV (którą można włączać lub wyłączać) zapobiega bezpośredniemu padaniu promieniowania ultrafioletowego na oko. Filtry UV na ścieżce obserwacyjnej chronią oczy. Ochrona przed światłem rozproszonym znajdująca się na obudowie lampy zapobiega napromieniowaniu dłoni. Ostrzeżenie Promieniowanie ultrafioletowe szkodzi oczom. Dlatego też: Nie wolno spoglądać na punkt świetlny na preparacie po zdjęciu ekranu światła ultrafioletowego. Zawsze zapełniać wszystkie pozycje filtrów oprawkami filtrów. Zapełniać puste pozycje filtrów prostymi oprawkami filtrów (posiadającymi tylko dwa otwory na ścieżki obserwacyjne). Nie wybierać białego, mocno refleksyjnego tła dla stolika. Nie otwierać obudowy lampy w czasie, gdy lampa jest włączona. Niebezpieczeństwo wybuchu, narażenia na promieniowanie UV, oślepienie! Jednostka zasilania Zawsze odłączać jednostkę zasilania od zasilacza: w przypadku instalacji lub deinstalacji obudowy lampy przed otworzeniem obudowy lampy w przypadku wymiany wysokociśnieniowego palnika rtęciowego i innych elementów, takich jak filtr absorbujący ciepło lub kolektor w czasie prac konserwacyjnych na jednostce zasilania. Obudowa lampy Mikroskop Leica MZ16 F może być stosowany wyłącznie z obudową lampy Leica 106 z do palników rtęciowych 100W lub 50W, wraz z jednostką zasilania i osłoną przed światłem rozproszonym. Firma Leica Microsystems nie ponosi żadnej odpowiedzialności za szkody wynikające z zastosowania obudowy lampy innych producentów. Nie otwierać obudowy lampy w czasie, gdy lampa jest włączona. Zawsze odłączać jednostkę zasilania od zasilacza: Niebezpieczeństwo wybuchu, narażenia na promieniowanie UV, oślepienia! Przed otworzeniem obudowy lampy, należy pozwolić by obudowa ostygła przez przynajmniej 15 minut. Niebezpieczeństwo wybuchu, niebezpieczeństwo poparzeń. Nie wolno zasłaniać wywietrzników na obudowie lampy. Niebezpieczeństwo pożaru! Stosować osłonę przed światłem rozproszonym. Niebezpieczeństwo dla oczu wynikające z promieniowania UV. Leica MZ16 F Koncepcja bezpieczeństwa 9

10 2. Ogólny opis urządzenia Rys. 2 Lewa strona mikroskopu Leica MZ16 F z tubusem ErgoTube z perspektywy użytkownika 1 Podstawa (podstawa światła przechodzącego lub padającego z odpowiednim oświetleniem). Na zdjęciu widać podstawę światła przechodzącego HL RC zapewniającą najlepszy kontrast. 2 Pokrętło ogniskowania: (na zdjęciu) pokrętło ręcznej regulacji zgrubnej/dokładnej z kolumną (patrz instrukcja obsługi M ) lub system regulacji automatycznej (patrz instrukcja obsługi M ) 3 Przystawka mikroskopu lub FluoCombi (zmieniacz do jednego obiektywu planapochromatycznego i jednego obiektywu HR) 4 Przystawka optyki Leica MZ16 F z dwoma ścieżkami obserwacji i trzecią ścieżką TripleBeam, automatycznym systemem filtrów FLUOIII i adapterem do obudowy lampy 106 z 5 Tubus ErgoTube ze zmiennym kątem w zakresie 10 do 50 (na zdjęciu) lub tubus trójokularowy (na Rys. 3.5) 6 Okulary szerokokątne dla osób noszących okulary 10 Leica MZ16 F Ogólny opis urządzenia

11 Rys. 3 Prawa strona mikroskopu Leica MZ16 F z perspektywy użytkownika, z tubusem trójokularowym, obiektywem wideo i aparatem cyfrowym do fluorescencji Leica DFC300 FX 7 Zestawy filtrów: w skład standardowej dostawy wchodzą trzy proste oprawki filtrów (posiadające tylko dwa otwory na ścieżki świetlne) do pustych pozycji filtrów oraz obserwacji światła przechodzącego i padającego bez fluorescencji. Oprócz tego dostępne są różne zestawy filtrów do fluorescencji (filtr wzbudzania i emisji w jednej oprawce). 8 Szczelina na pojedynczy filtr, np. filtr szary 9 Wymieniane obiektywy, planachromatyczny lub planapochromatyczny 10Ekran chroniący przed światłem ultrafioletowym, z ramieniem 11 Stolik przesuwny (opcja) 12Obudowa lampy Leica 106 z na palnik rtęciowy 50W lub 100W z osłoną światła rozpraszanego (brak na zdjęciu) 13Jednostka zasilania dla obudowy lampy 106 z Leica MZ16 F Ogólny opis urządzenia 11

12 3. Montaż Podstawowe elementy, takie jak podstawa, kolumna, przystawka mikroskopu, tubusy dwuokularowe i akcesoria optyczne są, dzięki swojej modułowej budowie, identyczne dla wszystkich mikroskopów stereoskopowych serii Leica M. Dlatego też instrukcje montażu znaleźć można w instrukcji obsługi dla mikroskopów stereoskopowych Leica M, M Montaż osłony aperturowej UV opisano w niniejszej instrukcji obsługi. Obudowa lampy, jednostka zasilania i regulacja wysokociśnieniowego palnika rtęciowego opisane zostały w instrukcji obsługi M Kolejność montażu Elementy mikroskopu najlepiej jest montować w następującej kolejności: Podstawa: dolna część i kolumna z pokrętłem ogniskowania (ręcznym lub automatycznym) oraz ogranicznikiem ogniskowania (dla fokusa automatycznego i FluoCombi III ) Przystawka mikroskopu lub FluoCombi III Przystawka optyki Leica MZ16 F Tubus dwuokularowy lub trójokularowy Okulary i muszle oczne Stolik lub stolik specjalny (stolik przesuwny, stolik podgrzewany) Obiektyw Ekran chroniący przed światłem ultrafioletowym, z ramieniem Lampy: wysokociśnieniowy palnik rtęciowy w obudowie lampy; w przypadku podstawy światła przechodzącego HL RC, światłowód ze źródłem światła Jednostka zasilania dla obudowy lampy Połączenia elektryczne (fokusa automatycznego i oświetlenia) Uzupełnienie zmieniacza filtrów Założenie do szczeliny odpowiedniego filtra, jeśli jest to konieczne Do montażu potrzebne są zintegrowane śruby mocujące lub klucz sześciokątny; wchodzą one w skład standardowego wyposażenia. 12 Leica MZ16 F Montaż

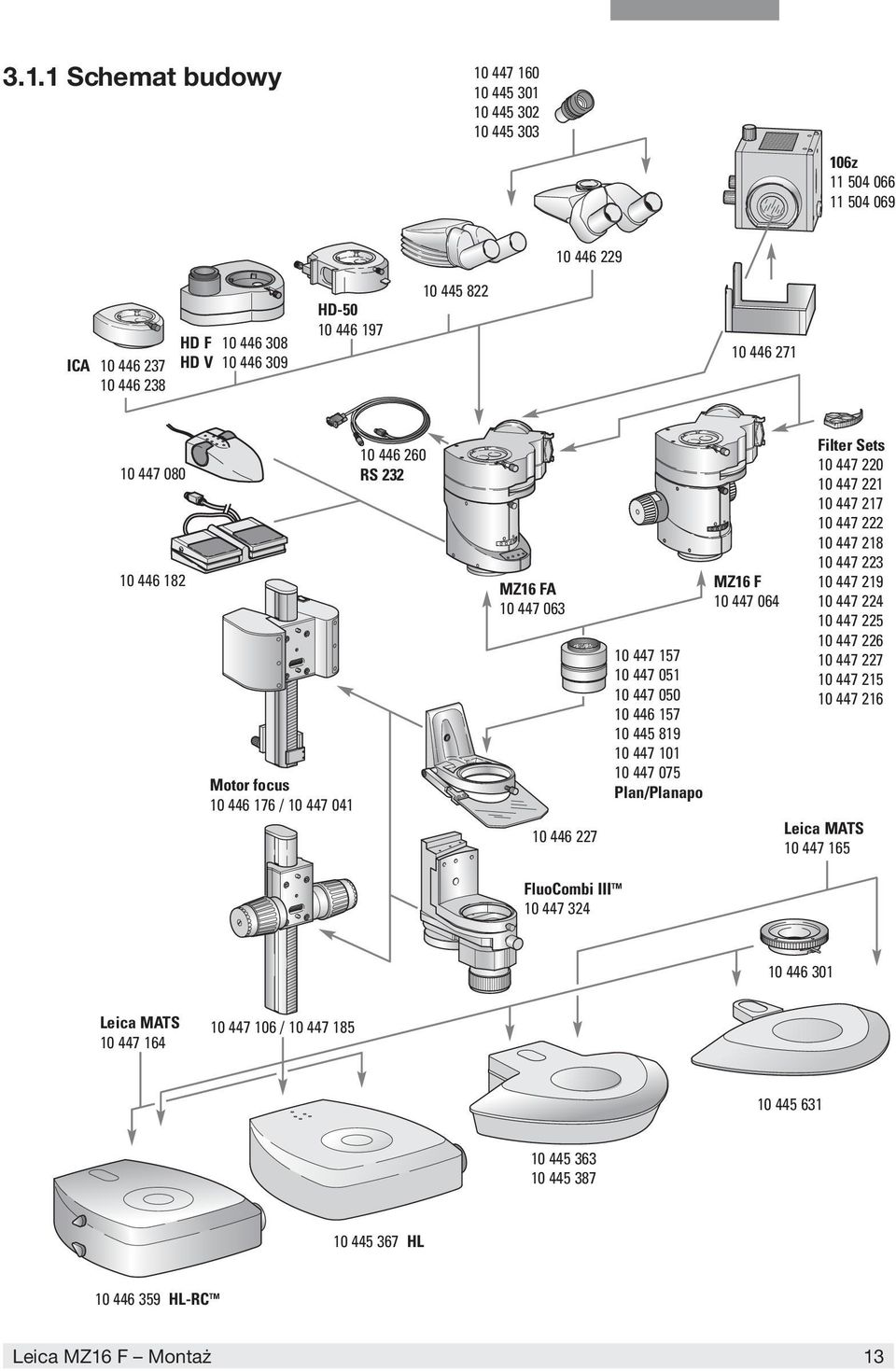

13 3.1.1 Schemat budowy z ICA HD F HD V HD Motor focus / RS 232 MZ16 FA Plan/Planapo MZ16 F Filter Sets Leica MATS FluoCombi III TM Leica MATS / HL HL-RC TM Leica MZ16 F Montaż 13

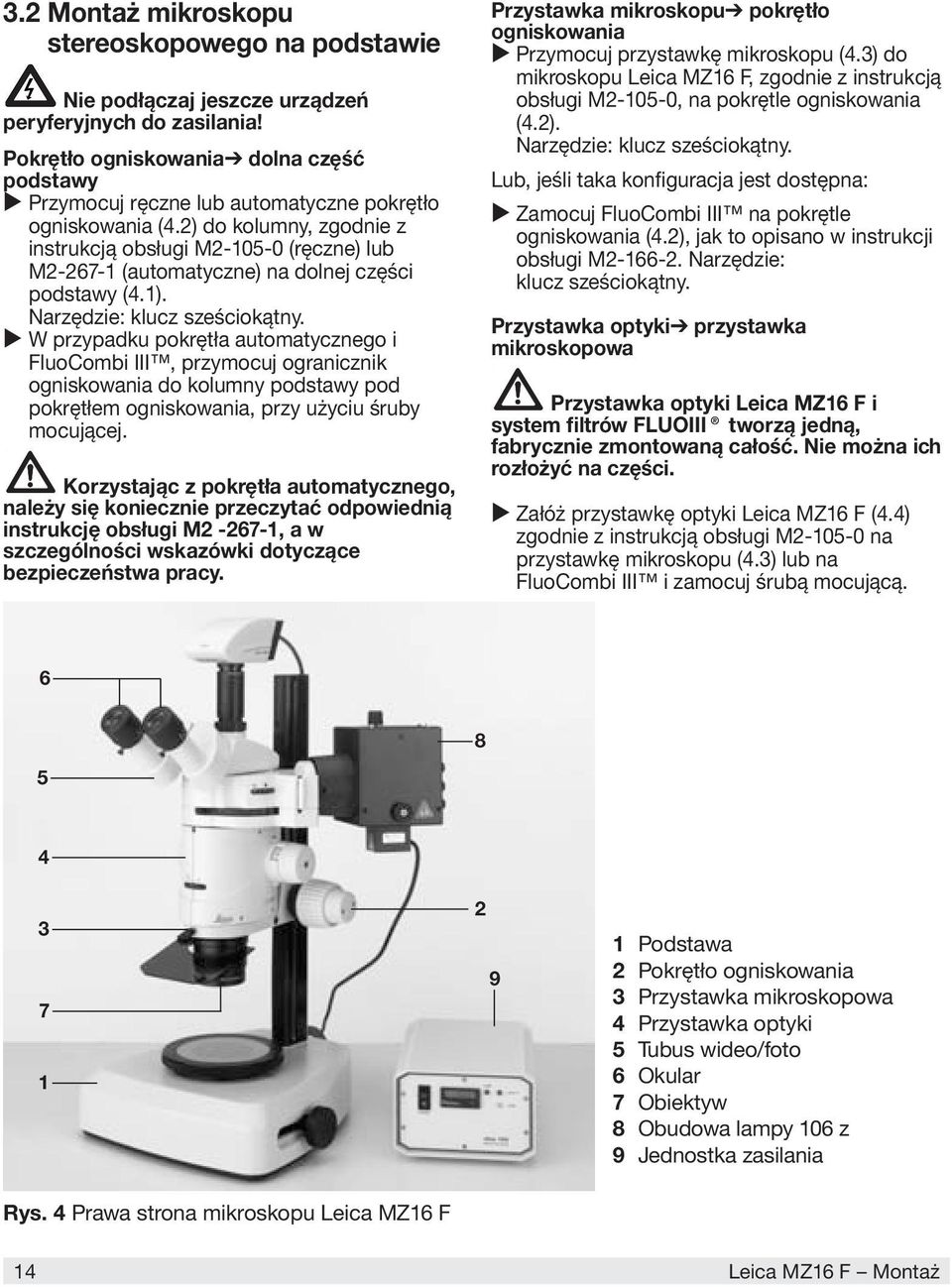

14 3.2 Montaż mikroskopu stereoskopowego na podstawie Nie podłączaj jeszcze urządzeń peryferyjnych do zasilania! Pokrętło ogniskowania dolna część podstawy Przymocuj ręczne lub automatyczne pokrętło ogniskowania (4.2) do kolumny, zgodnie z instrukcją obsługi M (ręczne) lub M (automatyczne) na dolnej części podstawy (4.1). Narzędzie: klucz sześciokątny. W przypadku pokrętła automatycznego i FluoCombi III, przymocuj ogranicznik ogniskowania do kolumny podstawy pod pokrętłem ogniskowania, przy użyciu śruby mocującej. Korzystając z pokrętła automatycznego, należy się koniecznie przeczytać odpowiednią instrukcję obsługi M , a w szczególności wskazówki dotyczące bezpieczeństwa pracy. Przystawka mikroskopu pokrętło ogniskowania Przymocuj przystawkę mikroskopu (4.3) do mikroskopu Leica MZ16 F, zgodnie z instrukcją obsługi M , na pokrętle ogniskowania (4.2). Narzędzie: klucz sześciokątny. Lub, jeśli taka konfiguracja jest dostępna: Zamocuj FluoCombi III na pokrętle ogniskowania (4.2), jak to opisano w instrukcji obsługi M Narzędzie: klucz sześciokątny. Przystawka optyki przystawka mikroskopowa Przystawka optyki Leica MZ16 F i system filtrów FLUOIII tworzą jedną, fabrycznie zmontowaną całość. Nie można ich rozłożyć na części. Załóż przystawkę optyki Leica MZ16 F (4.4) zgodnie z instrukcją obsługi M na przystawkę mikroskopu (4.3) lub na FluoCombi III i zamocuj śrubą mocującą Podstawa 2 Pokrętło ogniskowania 3 Przystawka mikroskopowa 4 Przystawka optyki 5 Tubus wideo/foto 6 Okular 7 Obiektyw 8 Obudowa lampy 106 z 9 Jednostka zasilania Rys. 4 Prawa strona mikroskopu Leica MZ16 F 14 Leica MZ16 F Montaż

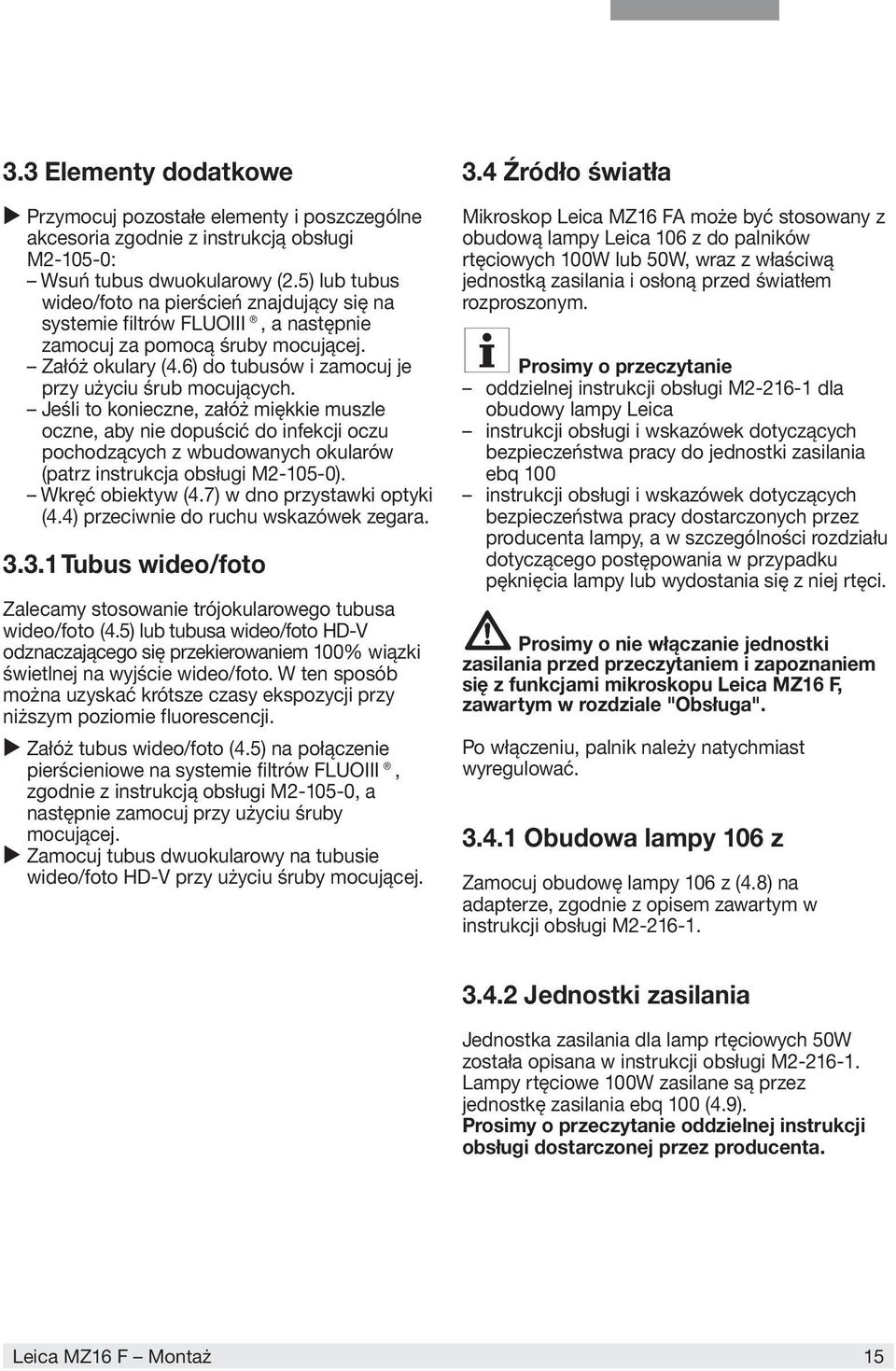

15 3.3 Elementy dodatkowe Przymocuj pozostałe elementy i poszczególne akcesoria zgodnie z instrukcją obsługi M : Wsuń tubus dwuokularowy (2.5) lub tubus wideo/foto na pierścień znajdujący się na systemie filtrów FLUOIII, a następnie zamocuj za pomocą śruby mocującej. Załóż okulary (4.6) do tubusów i zamocuj je przy użyciu śrub mocujących. Jeśli to konieczne, załóż miękkie muszle oczne, aby nie dopuścić do infekcji oczu pochodzących z wbudowanych okularów (patrz instrukcja obsługi M ). Wkręć obiektyw (4.7) w dno przystawki optyki (4.4) przeciwnie do ruchu wskazówek zegara Tubus wideo/foto Zalecamy stosowanie trójokularowego tubusa wideo/foto (4.5) lub tubusa wideo/foto HD-V odznaczającego się przekierowaniem 100% wiązki świetlnej na wyjście wideo/foto. W ten sposób można uzyskać krótsze czasy ekspozycji przy niższym poziomie fluorescencji. Załóż tubus wideo/foto (4.5) na połączenie pierścieniowe na systemie filtrów FLUOIII, zgodnie z instrukcją obsługi M , a następnie zamocuj przy użyciu śruby mocującej. Zamocuj tubus dwuokularowy na tubusie wideo/foto HD-V przy użyciu śruby mocującej. 3.4 Źródło światła Mikroskop Leica MZ16 FA może być stosowany z obudową lampy Leica 106 z do palników rtęciowych 100W lub 50W, wraz z właściwą jednostką zasilania i osłoną przed światłem rozproszonym. Prosimy o przeczytanie oddzielnej instrukcji obsługi M dla obudowy lampy Leica instrukcji obsługi i wskazówek dotyczących bezpieczeństwa pracy do jednostki zasilania ebq 100 instrukcji obsługi i wskazówek dotyczących bezpieczeństwa pracy dostarczonych przez producenta lampy, a w szczególności rozdziału dotyczącego postępowania w przypadku pęknięcia lampy lub wydostania się z niej rtęci. Prosimy o nie włączanie jednostki zasilania przed przeczytaniem i zapoznaniem się z funkcjami mikroskopu Leica MZ16 F, zawartym w rozdziale "Obsługa". Po włączeniu, palnik należy natychmiast wyregulować Obudowa lampy 106 z Zamocuj obudowę lampy 106 z (4.8) na adapterze, zgodnie z opisem zawartym w instrukcji obsługi M Jednostki zasilania Jednostka zasilania dla lamp rtęciowych 50W została opisana w instrukcji obsługi M Lampy rtęciowe 100W zasilane są przez jednostkę zasilania ebq 100 (4.9). Prosimy o przeczytanie oddzielnej instrukcji obsługi dostarczonej przez producenta. Leica MZ16 F Montaż 15

16 3.5 Ekran ochronny UV przystawka mikroskopu Zamocuj ekran chroniący przed światłem ultrafioletowym (5.1) przy użyciu śruby o łbie sześciokątnym (5.3) po lewej lub prawej stronie przystawki mikroskopu. Narzędzie: klucz sześciokątny. Zawsze ustawiaj ekran ochronny UV w taki sposób, aby osoba obsługująca mikroskop nie miała możliwości zajrzenia bezpośrednio w punkt świetlny (patrz strona 9): Ustaw ekran ochronny UV (5.1) w pozycji bocznej, wykorzystując ramię (5.2). Poluzuj śrubę sześciokątną (5.3). Przesuwaj ekran ochronny UV w górę lub w dół, przy użyciu ramienia. Dokręć śrubę sześciokątną (5.3). 3.6 Wyposażanie zmiennika filtrów Opatentowany system filtrów FLUOIII składa się ze zmiennika filtrów dla filtrów wzbudzania i emisji, migawki UV, którą można włączać lub wyłączać, oraz szczeliny na oprawkę filtra, w której znajduje się wybrany przez użytkownika filtr. Zmiennik filtrów może być wyposażony w maksymalnie cztery zestawy filtrów. Zestawy filtrów do fluorescencji są podpisane (patrz strona 22). Wszystkie zestawy filtrów wyposażone są w transponder, który służy do automatycznej detekcji filtra i może być także wykorzystywany w mikroskopie automatycznym Leica MZ16 FA. W skład standardowej dostawy mikroskopu Leica MZ16 F wchodzą trzy oprawki filtrów bez fluorescencji dla pustych pozycji filtrów oraz obserwacji w świetle padającym lub przechodzącym, bez fluorescencji. Oprawki te posiadają dwa puste otwory dla ścieżek obserwacyjnych. Trzeci otwór jest zamknięty dla wiązki oświetlającej. Jeśli korzystasz z mniejszej niż cztery liczby oprawek z filtrami do fluorescencji, zawsze zakładaj w puste miejsca załączone proste oprawki filtrów, z zamkniętą ścieżką oświetlenia W innym przypadku istnieje niebezpieczeństwo dla oczu wynikające z bezpośrednio padającego światła ultrafioletowego z trzeciej ścieżki świetlnej. Oprawki proste chronią również system przed kurzem Zestawy filtrów do fluorescencji Rys. 5 Ekran chroniący przed światłem ultrafioletowym 1 Ekran chroniący przed światłem ultrafioletowym 2 Ramię 3 Śruba z głowicą sześciokątną Zestawy filtrów do fluorescencji zawierają, w jednej oprawce, dwa filtry emisji dla wiązki widzialnej i jeden filtr wzbudzenia dla wiązki oświetlającej. Filtry do fluorescencji wyposażone są w transponder zawierający informacje o filtrze. Transponder ten może być wykorzystywany w mikroskopie automatycznym Leica MZ16 FA. Zestawy filtrów są podpisane (patrz strona 22). 16 Leica MZ16 Leica F Instrukcja MZ16 F Montaż obsługi

17 3.6.2 Proste oprawki filtrów W skład standardowej dostawy mikroskopu Leica MZ16 F wchodzą trzy proste oprawki filtrów. Oprawki te posiadają dwa puste otwory dla ścieżek obserwacyjnych. Trzeci otwór jest zamknięty dla wiązki oświetlającej. Oprawki te należy stosować jeśli chcemy pracować krótko (nie dłużej niż przez 15 sekund) bez oświetlenia fluorescencyjnego. Aby nie dopuścić do przegrzania oprawki filtra, nie należy stosować oprawki do blokowania światła rtęciowego przez dłużej niż 15 sekund. Jeśli chcesz zablokować światło rtęciowe na dłużej niż 15 sekund, należy włączyć migawkę UV (patrz strona 19). jeśli chcemy przestawić mikroskop na światło przechodzące lub padające, bez fluorescencji. przez cały czas, w miejscach pustych pozycji na zmienniku filtrów, w celu ochrony użytkownika przed promieniowaniem UV oraz ochrony systemu przed zakurzeniem Zakładanie filtra W czasie zakładania zestawów filtrów należy, jeśli to możliwe, unikać dotykania filtrów, by nie pozostawić odcisków palców. W przypadku dotknięcia filtra, należy go oczyścić przy użyciu miękkiej, niepylącej ściereczki nasączonej czystym alkoholem. Załóż oprawkę filtra (6.1) do zmiennika filtrów w taki sposób, aby napis (np. GFP1) był skierowany do góry i dało się go odczytać z prawej strony szczeliny bocznej. Upewnij się, że zarys oprawki filtra pasuje do zarysu otworu w mikroskopie. Obróć zmiennik filtrów ręcznie, aż zaskoczy we właściwą pozycję. Jeśli oprawka filtra nie została właściwie zamocowana, zmiennik filtrów nie będzie się obracać. Załóż w sumie cztery oprawki filtrów Szczelina na pojedynczy filtr W systemie zmiany filtrów znajduje się szczelina (6.2) służąca do zakładania własnego filtra, na przykład filtra szarego. Jeśli korzystasz z mniejszej niż cztery liczby oprawek z filtrami do fluorescencji, zawsze zakładaj w puste miejsca załączone proste oprawki filtrów, z zamkniętą ścieżką oświetlenia. W innym przypadku istnieje niebezpieczeństwo dla oczu wynikające z bezpośrednio padającego światła ultrafioletowego z trzeciej ścieżki świetlnej. 2 1 Rys. 6 Zmieniacz filtrów, wyposażony w oprawki filtrów 1 Zmieniacz filtrów z zestawami filtrów 2 Szczelina na pojedynczy filtr Leica MZ16 F Instrukcja Montaż obsługi 17

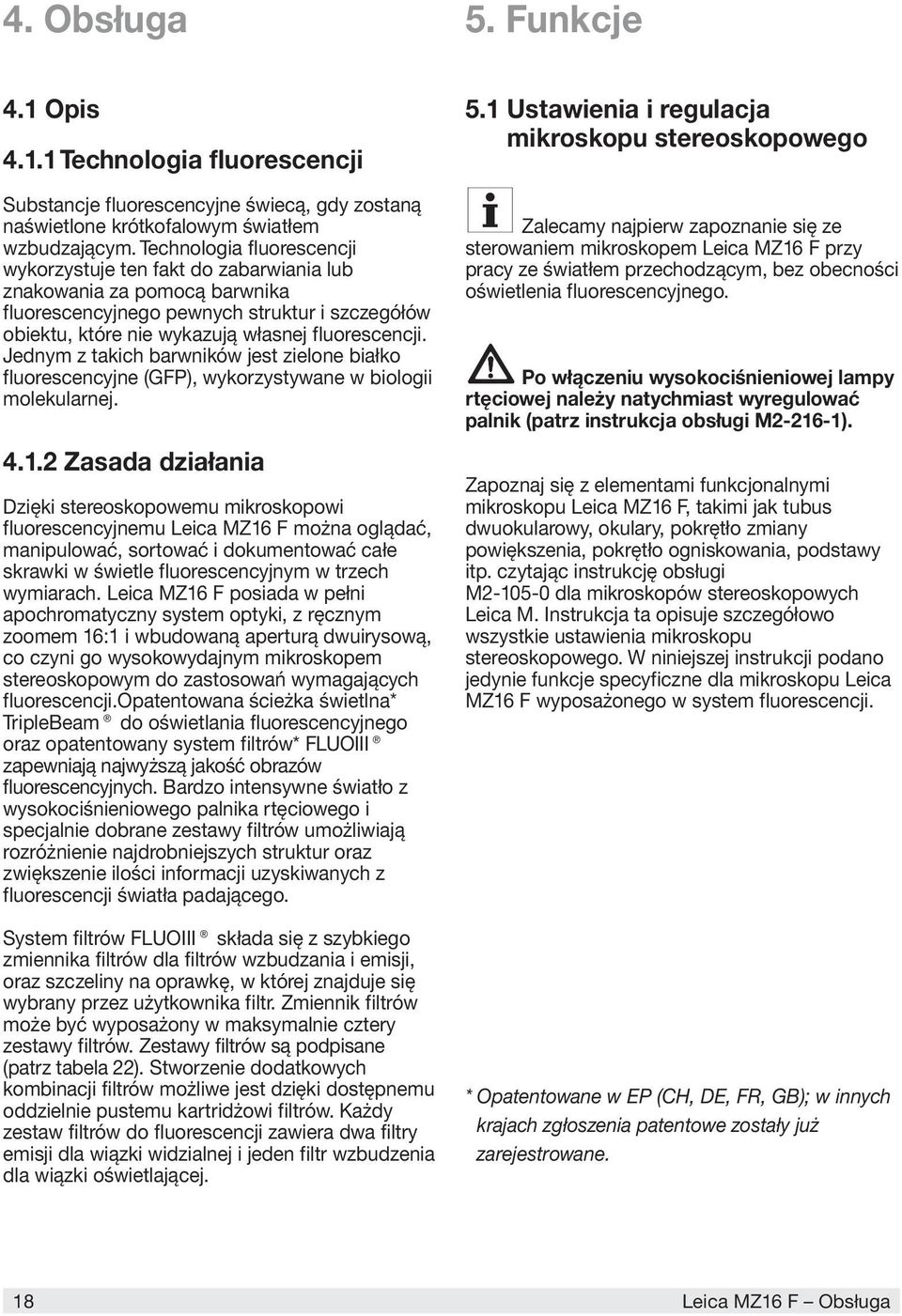

18 4. Obsługa 5. Funkcje 4.1 Opis Technologia fluorescencji Substancje fluorescencyjne świecą, gdy zostaną naświetlone krótkofalowym światłem wzbudzającym. Technologia fluorescencji wykorzystuje ten fakt do zabarwiania lub znakowania za pomocą barwnika fluorescencyjnego pewnych struktur i szczegółów obiektu, które nie wykazują własnej fluorescencji. Jednym z takich barwników jest zielone białko fluorescencyjne (GFP), wykorzystywane w biologii molekularnej Zasada działania Dzięki stereoskopowemu mikroskopowi fluorescencyjnemu Leica MZ16 F można oglądać, manipulować, sortować i dokumentować całe skrawki w świetle fluorescencyjnym w trzech wymiarach. Leica MZ16 F posiada w pełni apochromatyczny system optyki, z ręcznym zoomem 16:1 i wbudowaną aperturą dwuirysową, co czyni go wysokowydajnym mikroskopem stereoskopowym do zastosowań wymagających fluorescencji.opatentowana ścieżka świetlna* TripleBeam do oświetlania fluorescencyjnego oraz opatentowany system filtrów* FLUOIII zapewniają najwyższą jakość obrazów fluorescencyjnych. Bardzo intensywne światło z wysokociśnieniowego palnika rtęciowego i specjalnie dobrane zestawy filtrów umożliwiają rozróżnienie najdrobniejszych struktur oraz zwiększenie ilości informacji uzyskiwanych z fluorescencji światła padającego. System filtrów FLUOIII składa się z szybkiego zmiennika filtrów dla filtrów wzbudzania i emisji, oraz szczeliny na oprawkę, w której znajduje się wybrany przez użytkownika filtr. Zmiennik filtrów może być wyposażony w maksymalnie cztery zestawy filtrów. Zestawy filtrów są podpisane (patrz tabela 22). Stworzenie dodatkowych kombinacji filtrów możliwe jest dzięki dostępnemu oddzielnie pustemu kartridżowi filtrów. Każdy zestaw filtrów do fluorescencji zawiera dwa filtry emisji dla wiązki widzialnej i jeden filtr wzbudzenia dla wiązki oświetlającej. 5.1 Ustawienia i regulacja mikroskopu stereoskopowego Zalecamy najpierw zapoznanie się ze sterowaniem mikroskopem Leica MZ16 F przy pracy ze światłem przechodzącym, bez obecności oświetlenia fluorescencyjnego. Po włączeniu wysokociśnieniowej lampy rtęciowej należy natychmiast wyregulować palnik (patrz instrukcja obsługi M ). Zapoznaj się z elementami funkcjonalnymi mikroskopu Leica MZ16 F, takimi jak tubus dwuokularowy, okulary, pokrętło zmiany powiększenia, pokrętło ogniskowania, podstawy itp. czytając instrukcję obsługi M dla mikroskopów stereoskopowych Leica M. Instrukcja ta opisuje szczegółowo wszystkie ustawienia mikroskopu stereoskopowego. W niniejszej instrukcji podano jedynie funkcje specyficzne dla mikroskopu Leica MZ16 F wyposażonego w system fluorescencji. * Opatentowane w EP (CH, DE, FR, GB); w innych krajach zgłoszenia patentowe zostały już zarejestrowane. 18 Leica MZ16 F Obsługa

19 5.1.1 Obserwacja bez fluorescencji System filtrów FLUOIII zawiera migawkę ultrafioletu, której można używać do zamykania ścieżki oświetlenia. Funkcja ta zabezpiecza lampę rtęciową, której nie wolno włączać i wyłączać zbyt często. Jeśli na przykład chcesz na chwilę przerwać pracę, nie musisz wyłączać wysokociśnieniowego palnika rtęciowego, aby ochronić wrażliwe skrawki przed wypaleniem się lub wyblaknięciem. Częste włączanie i wyłączanie wysokociśnieniowego palnika rtęciowego skraca jego żywotność i powoduje przerwy w pracy, ponieważ lampę wolno włączyć ponownie dopiero po jej ostygnięciu. Zamiast tego, możesz zamknąć migawkę UV, a następnie otworzyć ją, gdy wrócisz do pracy Przysłona dwuirysowa Możesz skorzystać z przesłony dwuirysowej, aby wyregulować głębię pola widzenia. Kiedy to będziesz robił, pamiętaj jednak, że kiedy zwiększasz głębię pola, zmniejsza się jasność, co oznacza dłuższe czasu naświetlania zdjęć, oraz obniżenie rozdzielczości. Wyreguluj przysłonę dwuirysową przy użyciu pierścienia radełkowanego (8.1). Zamknij migawkę UV: jeśli nie chcesz oglądać preparatu pod oświetleniem fluorescencyjnym, a jedynie w świetle przechodzącym. jeśli robisz krótką przerwę w pracy. Zamknij ścieżkę oświetlenia przy użyciu przełącznika (7.1). 1 1 Rys. 7 1 Włącznik migawki światła ultrafioletowego Rys. 8 1 Przysłona dwuirysowa Leica MZ16 F Funkcje 19

20 5.2 Włączanie systemu fluorescencji 5.3 Szybki zmiennik filtrów Po włączeniu wysokociśnieniowej lampy rtęciowej należy natychmiast wyregulować palnik (patrz instrukcja obsługi M ). Nie włączać jednostki zasilania do momentu, gdy możliwa będzie bezpieczna obsługa mikroskopu Leica MZ16 F. Przy manipulowaniu lampami rtęciowymi i obudową lampy prosimy o przestrzeganie wszystkich wskazówek dotyczących bezpieczeństwa! Szybki zmiennik filtrów musi być zawsze wyposażony w cztery oprawki filtrów. Jeśli korzystasz z mniejszej niż cztery liczby oprawek z filtrami do fluorescencji, zawsze zakładaj w puste miejsca załączone proste oprawki filtrów. W innym przypadku istnieje niebezpieczeństwo dla oczu wynikające z bezpośrednio padającego światła ultrafioletowego (patrz strona 16). Włącz jednostkę zasilania (patrz instrukcja obsługi M ). Odczekaj 2 do 3 minut. Wyreguluj palnik zgodnie z instrukcją obsługi M W celu obserwacji pod światłem fluorescencyjnym, należy zawsze ustawiać we właściwy sposób aperturę, aby chronić obserwatora (strona 16). Należy, jeśli to możliwe, unikać dotykania filtrów w zestawach, by nie pozostawić odcisków palców. W przypadku dotknięcia filtra, należy go oczyścić przy użyciu miękkiej, niepylącej ściereczki nasączonej czystym alkoholem. Załóż zestaw filtrów do zmiennika filtrów w taki sposób, aby napis (np. GFP) był skierowany do góry i dało się go odczytać z prawej strony. Upewnij się, że zarys zestawu filtrów pasuje do zarysu otworu w mikroskopie. Obróć zestaw filtrów ręcznie, aż zaskoczy we właściwą pozycję, a następnie załóż kolejny zestaw filtrów. W sumie w puste miejsca zmiennika należy włożyć cztery zestawy filtrów lub załączone proste oprawki filtrów. 2 1 Rys. 9 Zmieniacz filtrów, wyposażony w oprawki filtrów 1 Zestawy filtrów 2 Szczelina na pojedynczy filtr 20 Leica MZ16 F Funkcje
